Беспроводной роутер Upvel UR-325BN
и адаптер Upvel UA-222WNU


В большинстве наших последних обзоров беспроводных роутеров участвовали высокопроизводительные устройства. Конечно, гигабитные проводные порты и двухдиапазонные радиоблоки — это замечательно, но не все пользователи могут позволить себе потратить на роутер несколько тысяч рублей. Так что в этот раз у нас в лаборатории более доступное устройство наиболее популярной сегодня конфигурации с портами 100 Мбит/с и Wi-Fi 802.11n со скоростями до 300 Мбит/с в диапазоне 2,4 ГГц.

Бренд Upvel сейчас малоизвестен на нашем рынке. Компания по меркам ИТ-индустрии достаточно молодая — она была образована в 2010 году. Традиционно, производство находится в Китае, а бренд, если судить по официальному сайту, получился американским. Текущие линейки продуктов относятся к бюджетному сетевому оборудованию. Всего компания предлагает около двух десятков наименований, причем, с точки зрения позиционирования, рассматриваемый сегодня Upvel UR-325BN является представителем верхней категории продуктов этого бренда. Интересно, что производитель предоставляет трехлетнюю гарантию, что редко встречается в бюджетном сегменте.

Комплект поставки

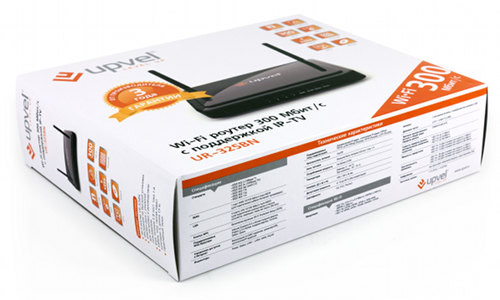

Роутер упакован в стандартную коробку с картонной суперобложкой. Все оформление — в основном на русском языке. Приводятся технические характеристики, фотографии, краткие описания, комплектация, контакты техподдержки.

Упаковка роутера Upvel UR-325BN

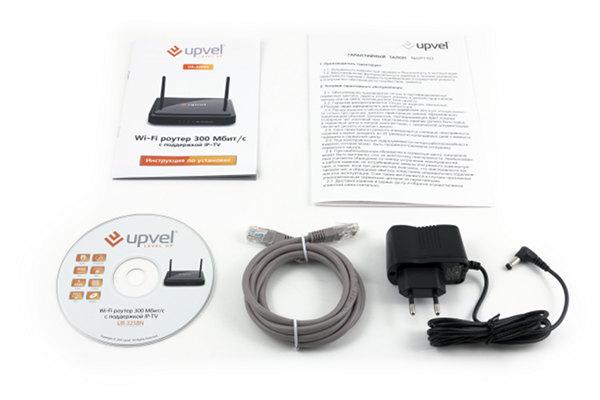

Комплект поставки традиционный для данного класса устройств: роутер, внешний импульсный блок питания (5 В 1 А), патч-корд, печатная инструкция по установке на русском языке, гарантийный талон, компакт-диск с программой быстрой настройки и электронными версиями документации.

Комплект поставки роутера Upvel UR-325BN

Утилита настройки есть не только для Windows, но и для Mac OS и Linux.

Внешний вид

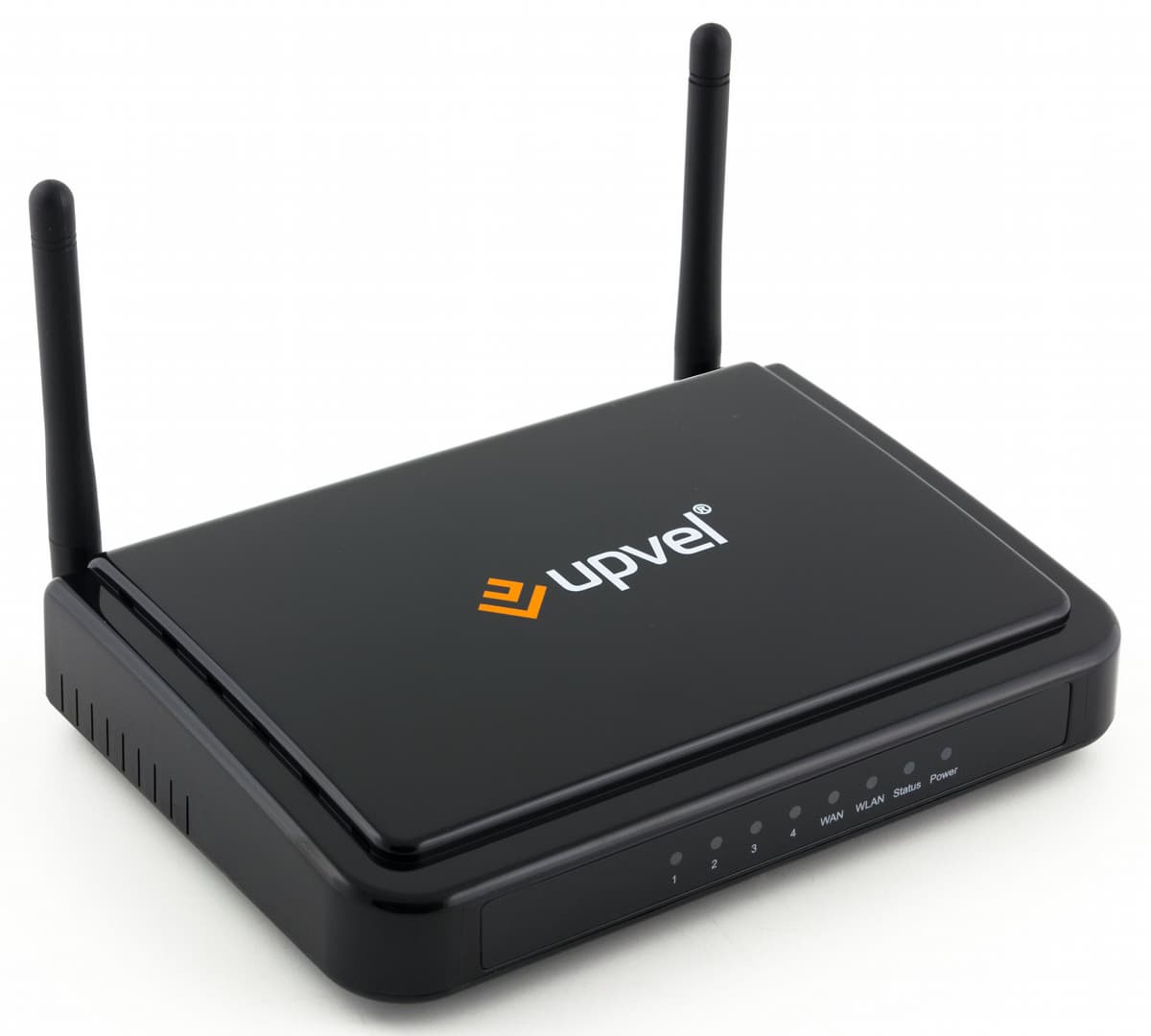

От данной категории продуктов никто не ждет исключительного дизайна. Корпус устройства выполнен из черного пластика. Нижняя часть матовая, а с верхней крышкой в компании не удержались и использовали глянец. Размеры без учета кабелей и антенн — 160×110×35 мм. Для охлаждения начинки есть решетки на дне, боковых сторонах и верхней крышки.

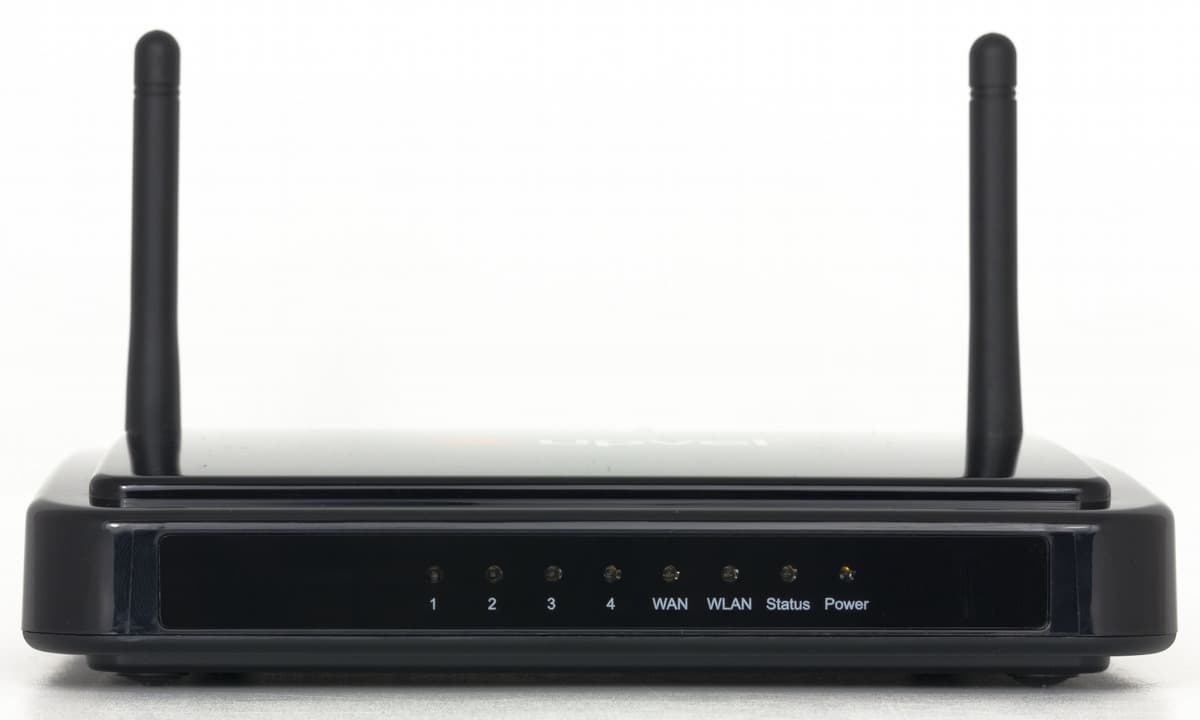

На переднем торце разместили восемь зеленых светодиодов состояния и активности — LAN1..4, WAN, WLAN, Status и Power. Яркость у них умеренная, освещать комнату в темноте они не будут. На дне есть четыре резиновые ножки и отверстия для настенного крепления.

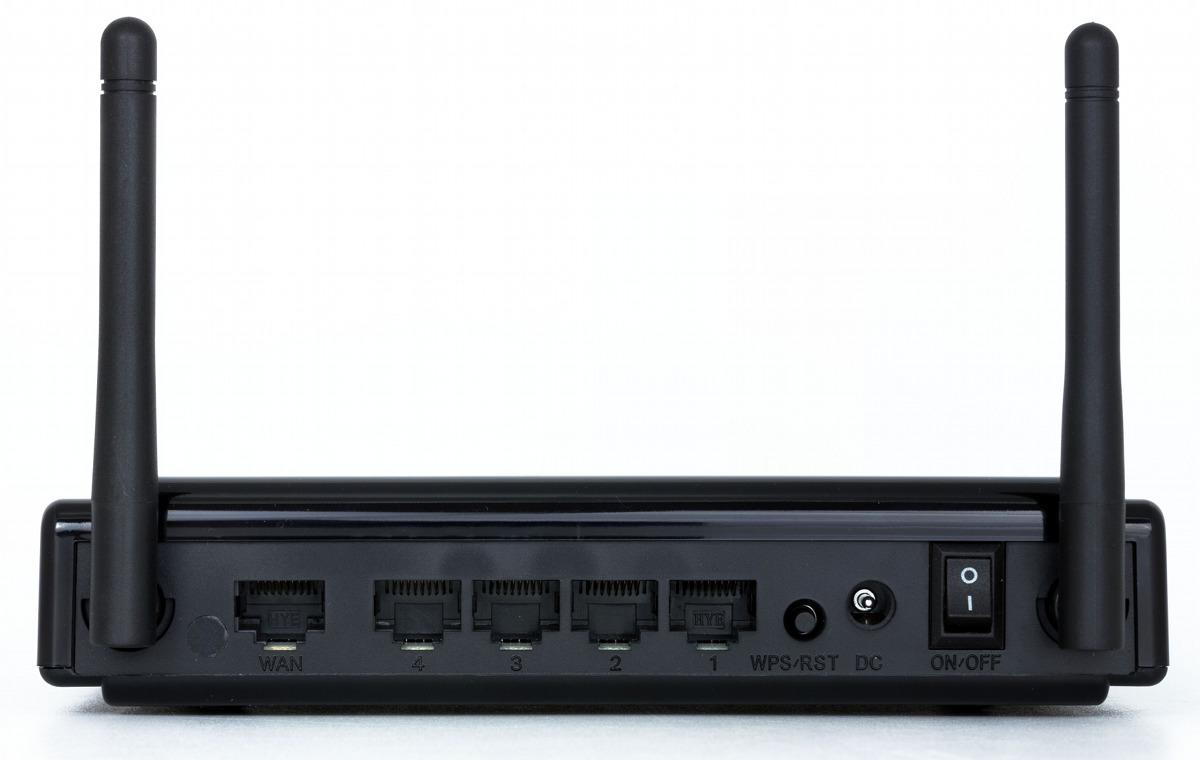

На задней панели находятся две несъемные антенны, пять сетевых портов, вход блока питания, выключатель и универсальная кнопка WPS/Reset. В целом можно сказать, что устройство выполнено в традиционном формате, замечания могут быть только к отсутствию разъемов для антенн и не очень удобному расположению кнопки WPS. А вот за аппаратный выключатель питания производителя можно похвалить.

Аппаратная конфигурация

Бюджетные модели обычно основаны на чипах с высокой степенью интеграции. Не стал исключением и рассматриваемый роутер. Его центральный процессор — Realtek RTL8196C (RISC, 390 МГц) имеет встроенный коммутатор на пять портов 100 Мбит/с и контроллер шины PCIe. Последняя используется для подключения микросхемы Realtek RTL8192CE, которая реализует беспроводную точку доступа 802.11n с поддержкой режима 2T2R до 300 Мбит/с на частоте 2,4 ГГц. Отметим, что в процессоре также есть контроллер USB, но в данном роутере он не используется. Объем оперативной памяти составляет 32 МБ, а прошивка хранится во флэш-чипе на 2 МБ.

На процессоре и остальных микросхемах нет радиаторов. Проблем с перегревом за время тестирования мы не встретили. Кабели антенны не используют разъемы, а просто припаяны на плату. Отметим наличие консольного порта. Тестирование роутера проводилось с прошивкой версии 1.2.2 (полное название — Upvel-UR-325BN-IP04185-SPI32-GW-2T2R-V1.2.2).

Настройка и возможности

Web-интерфейс устройства произвел очень приятное впечатление своей легкостью, простотой и скоростью работы. Способствует этому и использование русской версии (в дополнение к английской). Отметим, что изменение некоторых настроек требует достаточно заметной паузы на их вступление в силу (например, смена типа подключения к интернету), но для данного класса устройств это вполне допустимо. При необходимости можно разрешить доступ к настройкам из интернета.

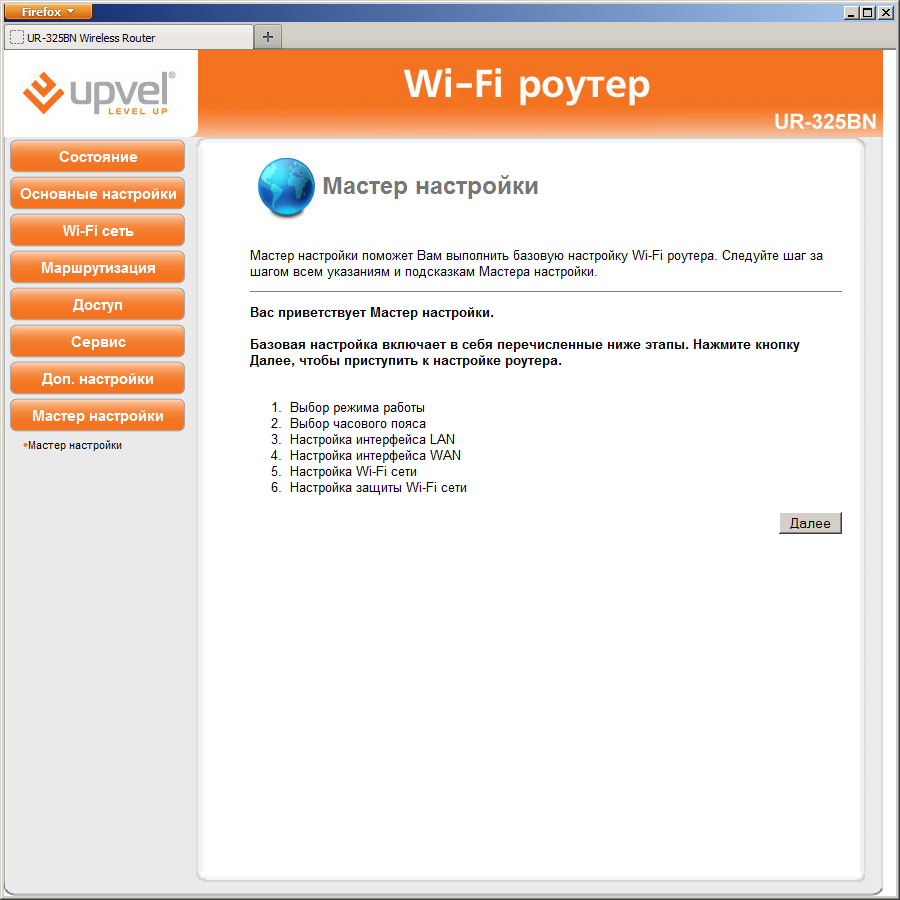

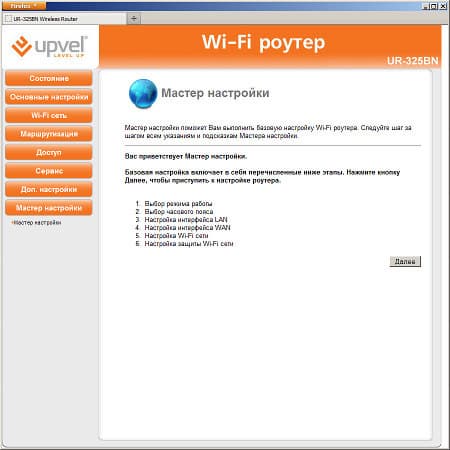

Для новичков предусмотрен «Мастер настройки». В нем есть пункты по выбору основных параметров — режима работы, часового пояса, настройки всех интерфейсов (локальной сети, интернета, беспроводного сегмента).

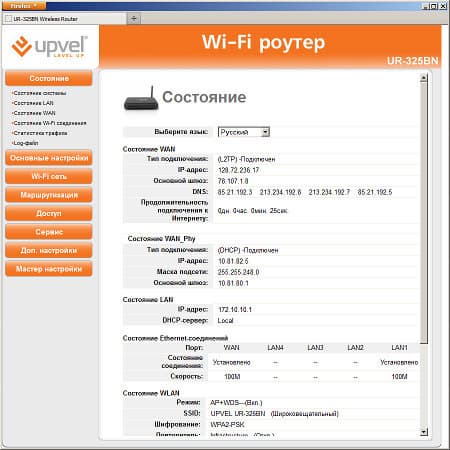

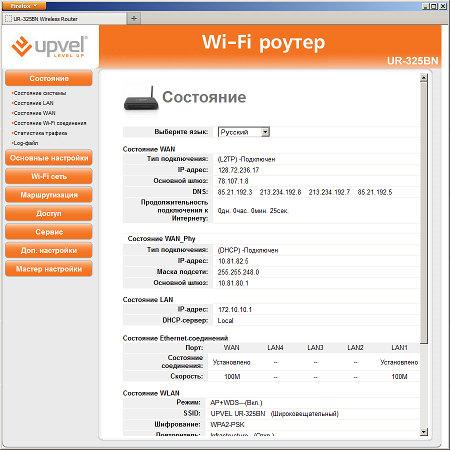

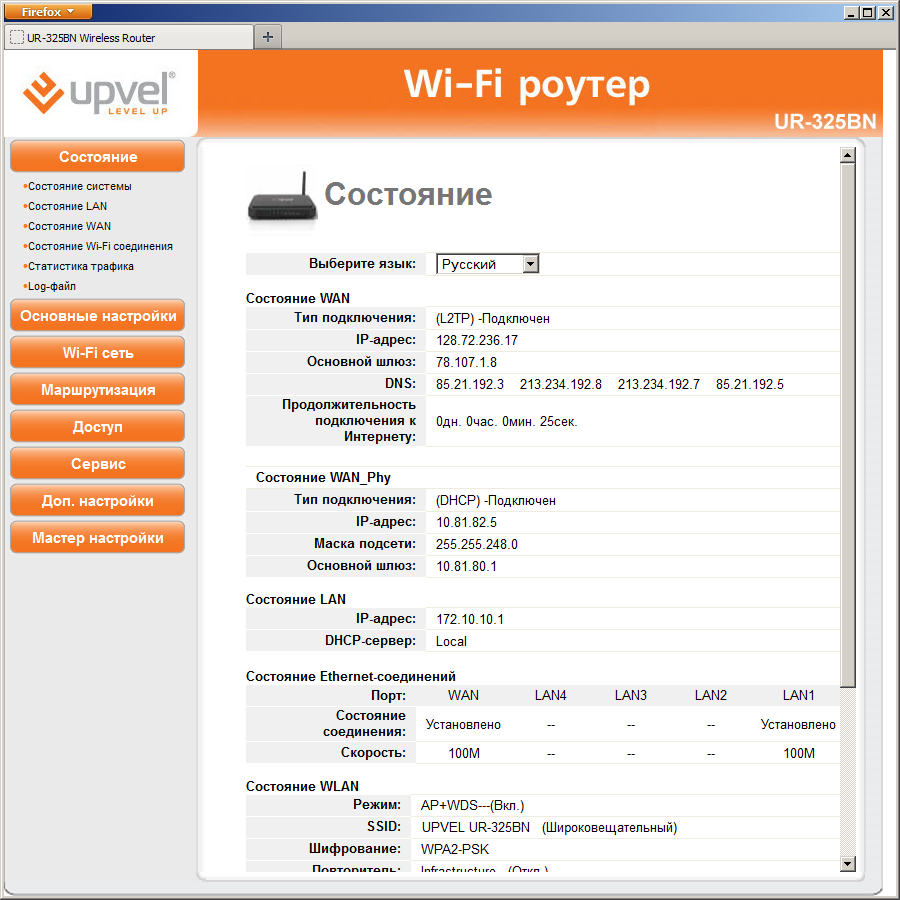

Традиционно страницы настроек собраны в группы. Первая из них — «Состояние». В ней есть шесть пунктов, которые позволяют точно и подробно определить текущие параметры работы устройства, версию прошивки, время работы, адреса, скорости портов, подключенных клиентов (включая скорость подключения для беспроводных устройств).

Роутер ведет журнал, для которого есть настройка детализации и поддержка внешнего сервера syslog. На отдельной странице можно проверить информацию о движении трафика в реальном времени с разделением по протоколам. Правда во время тестирования показывались цифры существенно отличающиеся от реальных результатов, так что использовать эти данные нужно осторожно. Для более удобной работы с событиями рекомендуется настроить встроенные часы.

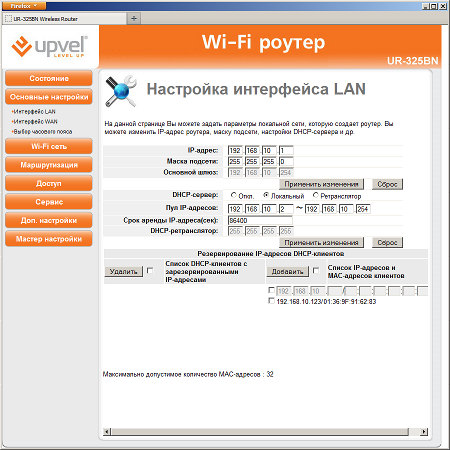

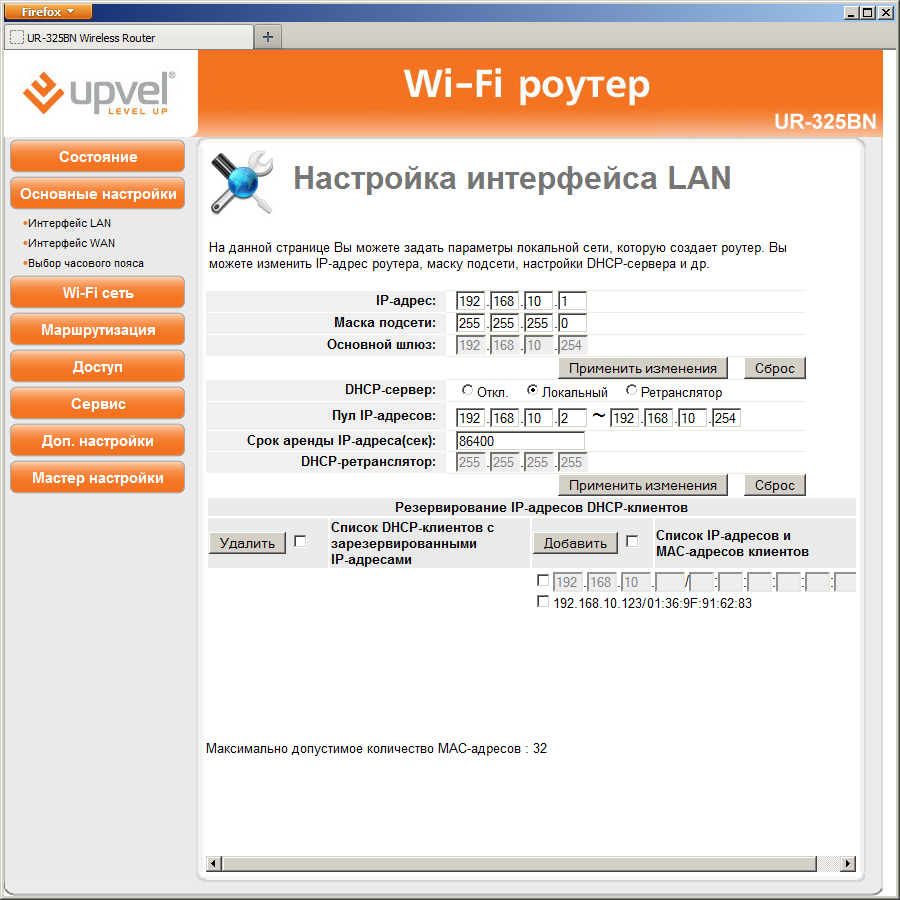

Интерфейс локальной сети имеет традиционный набор опций: выбор адреса, включение сервера DHCP, настройка срока аренды и резервирования адресов для клиентов.

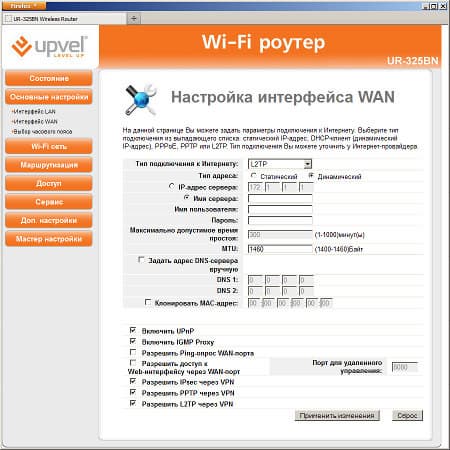

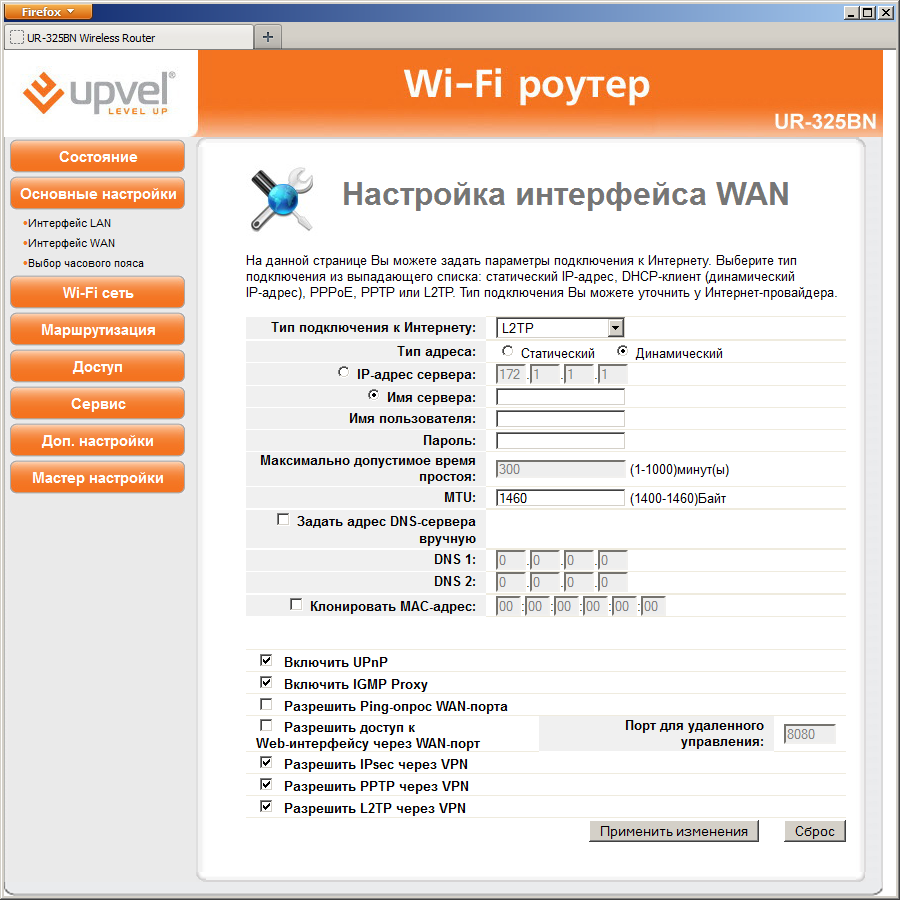

Для подключения к интернету поддерживаются все основные варианты соединений: IPoE, PPPoE, PPTP и L2TP. Предусмотрена возможность изменения MAC-адреса порта, ручной установки IP-адресов (только основного интерфейса, VPN-подключения получают адреса по DHCP), опций PPTP, размера MTU. Роутер умеет пропускать через себя трафик IPsec, PPTP и L2TP.

Обратите внимание, опции для выделения отдельного порта для ТВ-приставки нет, однако устройство поддерживает IGMP proxy, что позволяет смотреть мультикаст-трансляции.

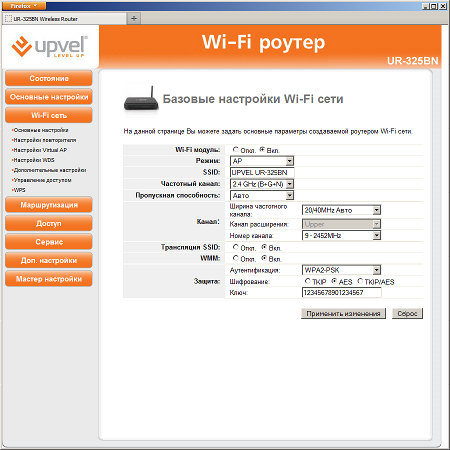

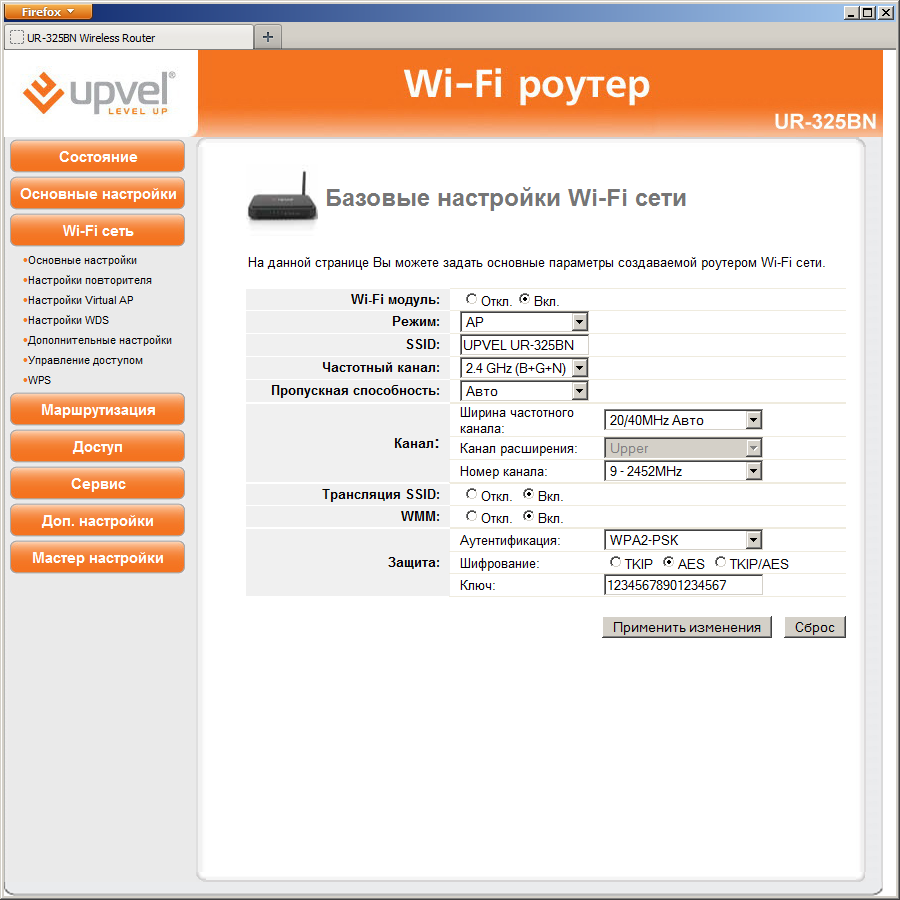

Беспроводной контроллер роутера обеспечивает работу в стандарте 802.11n на частоте 2,4 ГГц с максимальной скоростью подключения 300 Мбит/с. Настройками можно выбрать необходимые протоколы (b, g, n и их сочетания), режим аутентификации (открытая сеть, WEP, WPA/WPA2 ключом), номер и ширину канала (20 или 20/40), установить пропускную способность (MCS), скрыть SSID и включить WMM. Дополнительные параметры, расположенные на специальной странице, позволяют выбрать регион, мощность передатчика и некоторые другие опции.

Вторая страница группы Wi-Fi называется «Настройки повторителя». На ней можно указать параметры подключения к существующей беспроводной сети, однако подробностей о работе устройства в этом режиме в руководстве нет.

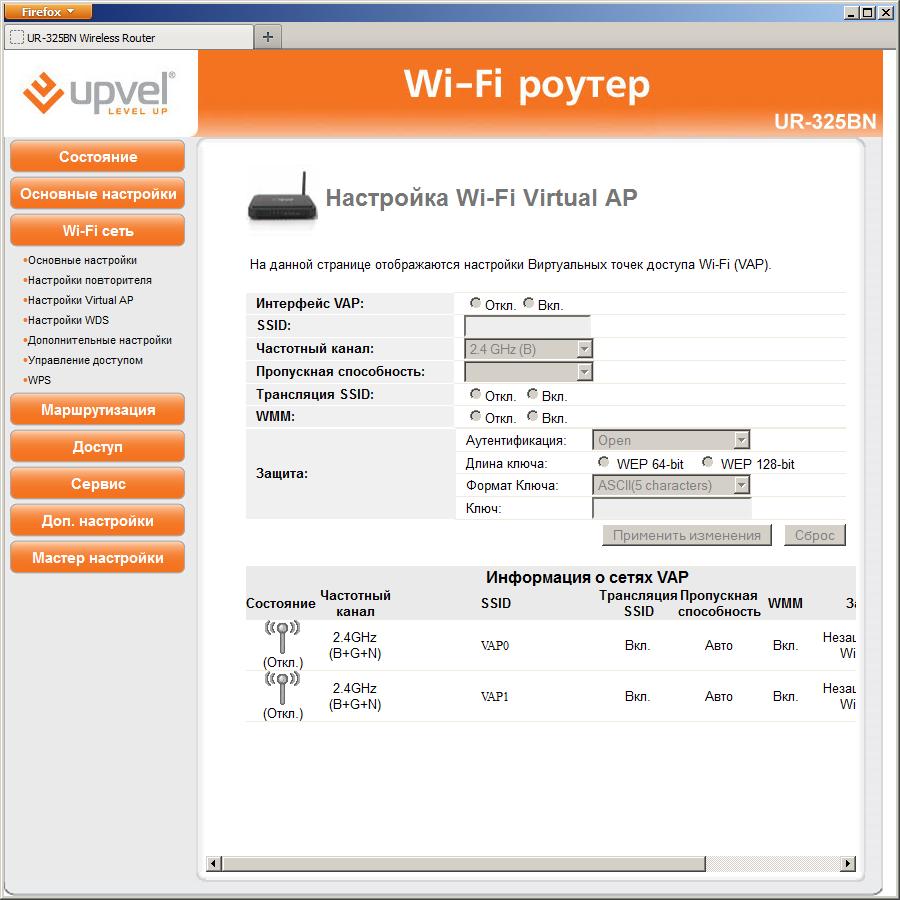

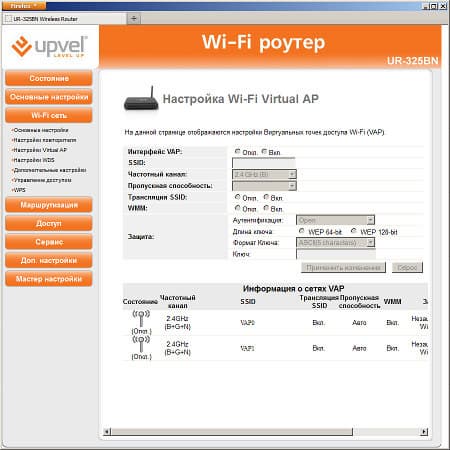

Роутер позволяет создать в дополнение к основной еще две дополнительные беспроводные сети со своими параметрами. К сожалению, отсутствие для них блокировки доступа к локальному сегменту заметно ограничивает возможности в качестве гостевых сетей. Но все-таки можно найти интересное применение данной опции — в настройках виртуальных сетей можно ограничить их скорость работы, что может оказаться полезным в некоторых сценариях.

Отметим поддержку WDS в данной модели. Но, как мы уже неоднократно говорили ранее, маловероятно, что у домашних пользователей эта функция будет популярна.

Повысить безопасность беспроводной сети можно применением списка доступа по MAC-адресам. Он может быть «черным» или «белым», а общий размер ограничен шестнадцатью записями.

Для удобства подключения беспроводных клиентов реализована функция WPS, но в заводских настройках она выключена.

Следующая группа отвечает за таблицу маршрутизации. На первой странице можно указать дополнительные пользовательские маршруты, а на второй — посмотреть текущие настройки в роутере.

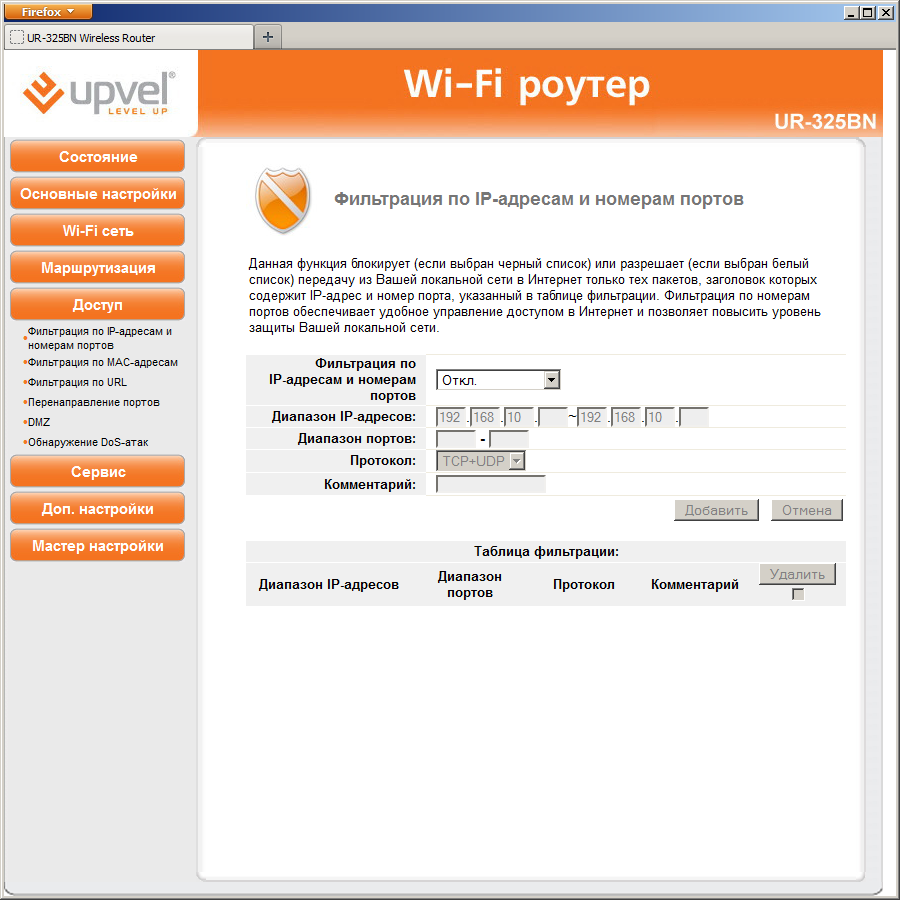

В разделе «Доступ» находятся настройки трех сервисов блокировки и ограничения доступа, а также параметры трансляции портов. Фильтры по IP-адресам и источников и портам получателей могут работать в режиме «черного» или «белого» списка. При этом можно использовать не только единичные значения, но и диапазоны, а также выбирать протокол. К сожалению, возможности редактирования правил нет, и при необходимости внесения изменений придется удалять запись и создавать снова. Фильтр по MAC-адресам (также имеет «черный» и «белый» режимы) поможет ограничить доступ к интернету из локального сегмента. Последняя опция — блокировка сайтов по ключевым словам в URL (точнее — в доменном имени).

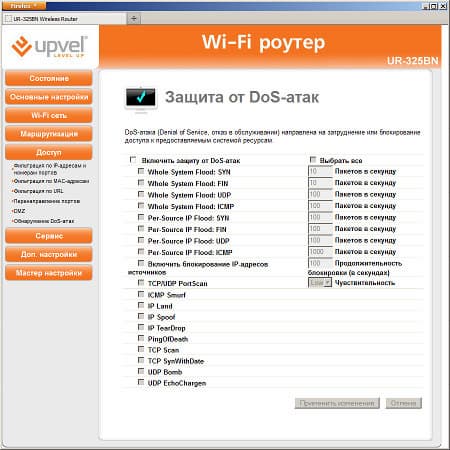

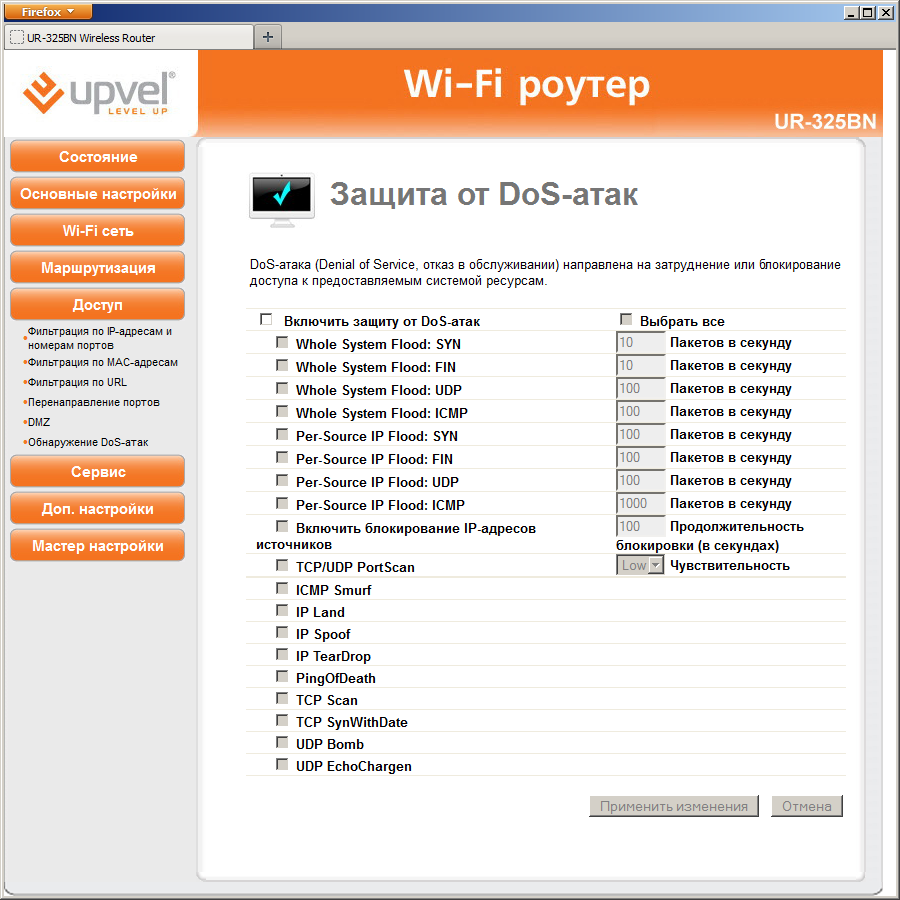

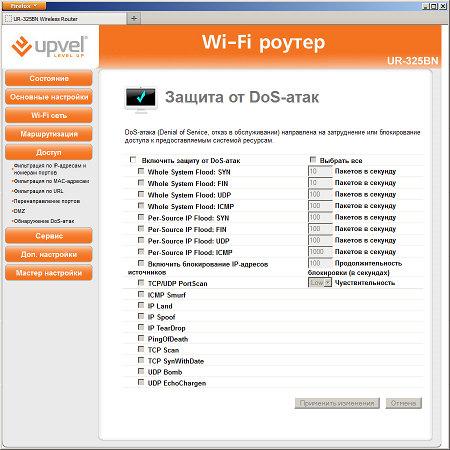

На отдельной странице указываются опции по защите от некоторых типов DoS-атак через установку специализированных опций сетевого стека. Заметим, что результаты блокировок в журнале событий никак не отражается.

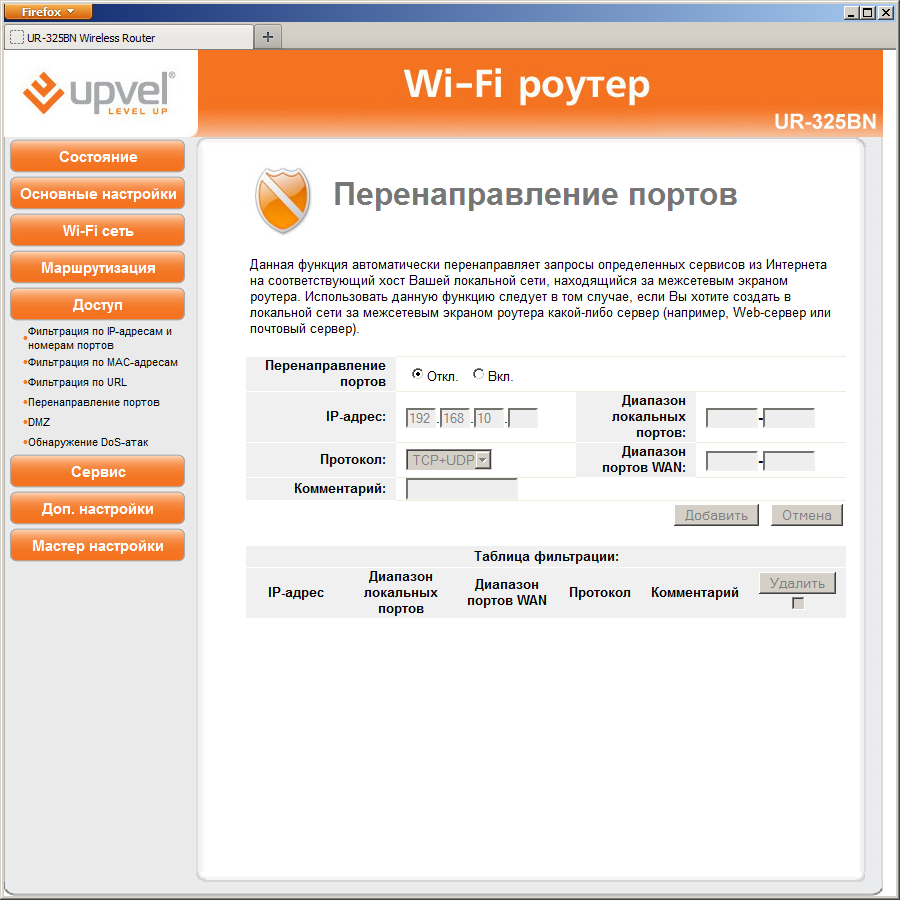

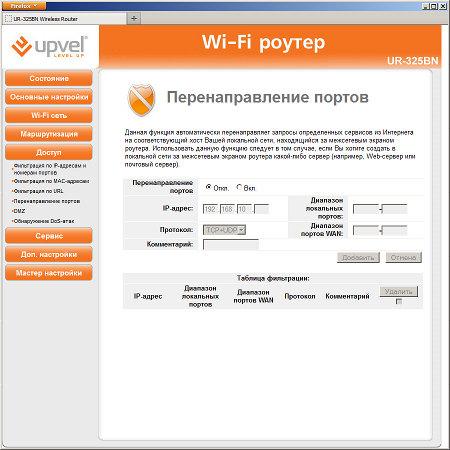

Удаленный доступ к локальным сервисам работает по стандартной схеме трансляции портов. В правилах можно указывать сразу диапазоны портов, причем номера внешних и внутренних могут не совпадать. При необходимости можно также воспользоваться протоколом UPnP или функцией DMZ для перенаправления всего входящего трафика на определенный внутренний хост.

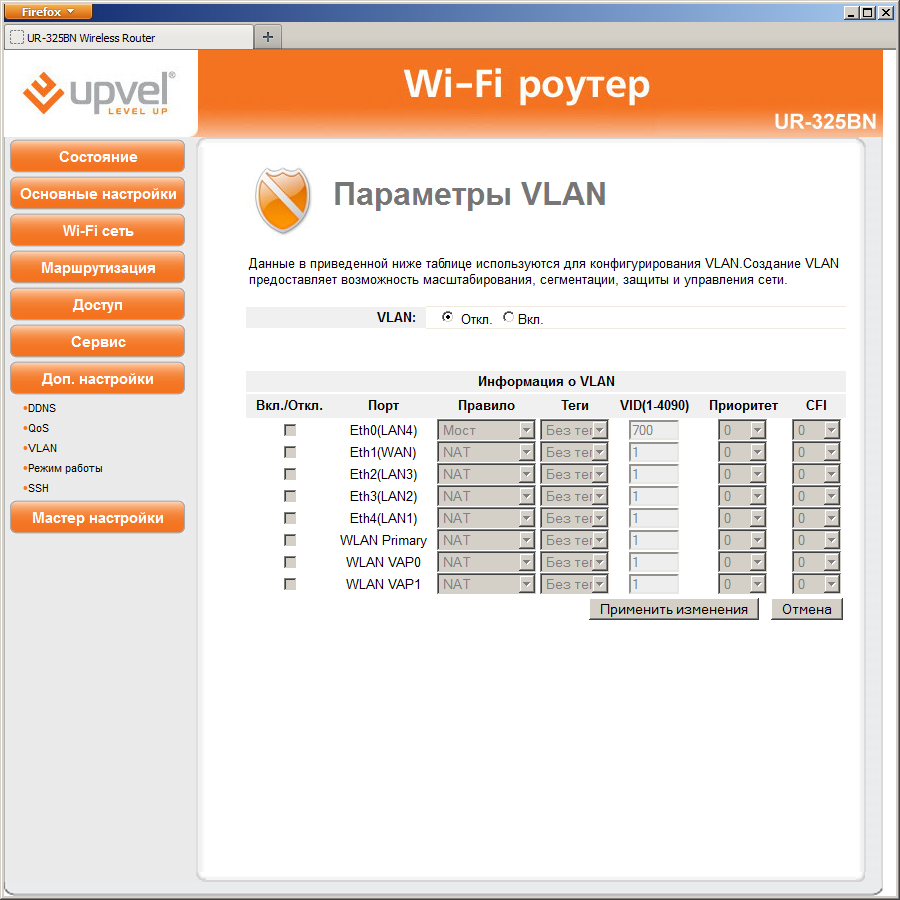

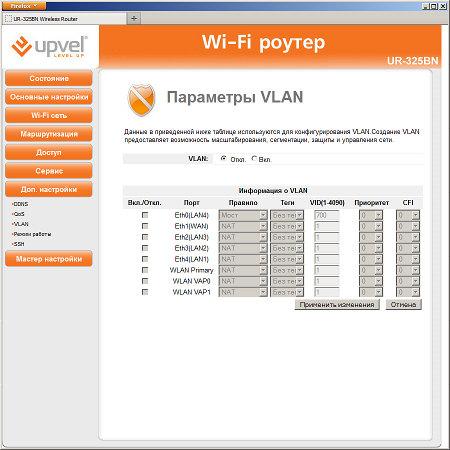

В дополнительных настройках устройства можно обнаружить клиент DDNS с поддержкой двух сервисов, настройку VLAN, выбор режима работы (роутер, мост, подключение к Wi-Fi-провайдеру), включение ssh доступа к консоли, сервиc QoS. Правила для последнего состоят из диапазона IP-адресов или MAC-адреса и указания скоростей приема и передачи данных. Как и у большинства устройств рассматриваемого класса, активация данной функции существенно влияет на общую производительность. Установка единственного правила для одного клиента приводит к замедлению работы других в два-три раза (в случае высокоскоростного тарифа). Так что использовать эту функцию рекомендуется только в очень специальных случаях.

Завершим описание роутера привычными системными опциями — изменение пароля администратора, обновление прошивки, сохранение/восстановление/сброс конфигурации, перезагрузка устройства.

Адаптер UA-222WNU

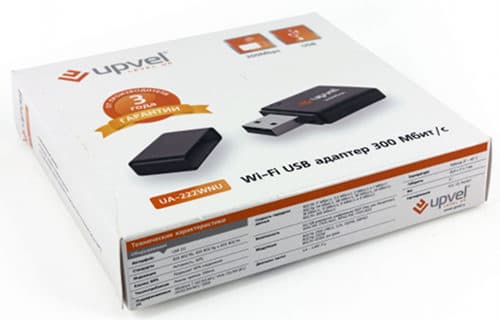

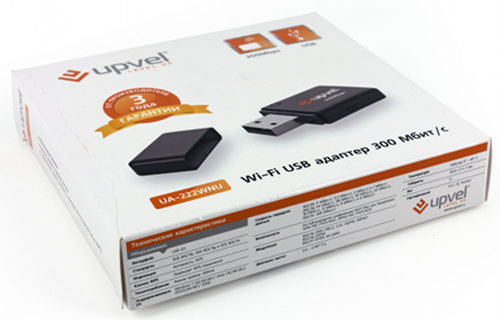

Беспроводной контроллер поставляется в достаточно крупной коробке — размером с компакт-диск и толщиной почти три сантиметра. На коробке, как обычно, есть фотографии и технические характеристики (все на русском языке).

Упаковка адаптера UA-222WNU

В комплект поставки к адаптеру положили гарантийный талон и компакт-диск с драйверами, утилитой, руководством пользователя. Устройство имеет интерфейс USB 2.0 и поддерживает работу с 802.11n на 2,4 ГГц с максимальной скоростью 300 Мбит/с (режим 1T2R). Сам адаптер достаточно компактный для устройства с двумя антеннами. Его размеры, включая колпачок, составляют 26×50×10 мм. Толщина получилась небольшая, а вот ширина может помешать установке соседних устройств в некоторых вариантах размещения портов USB.

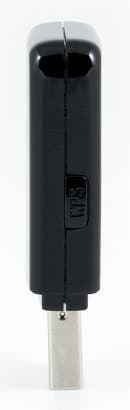

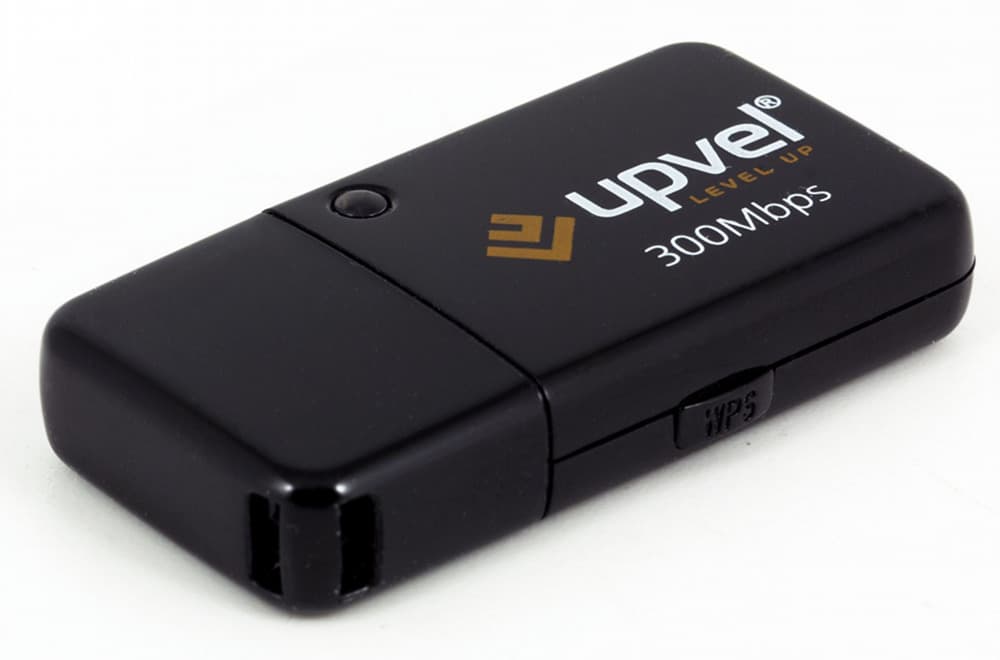

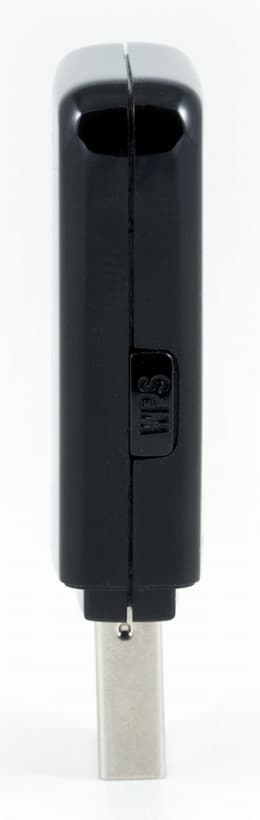

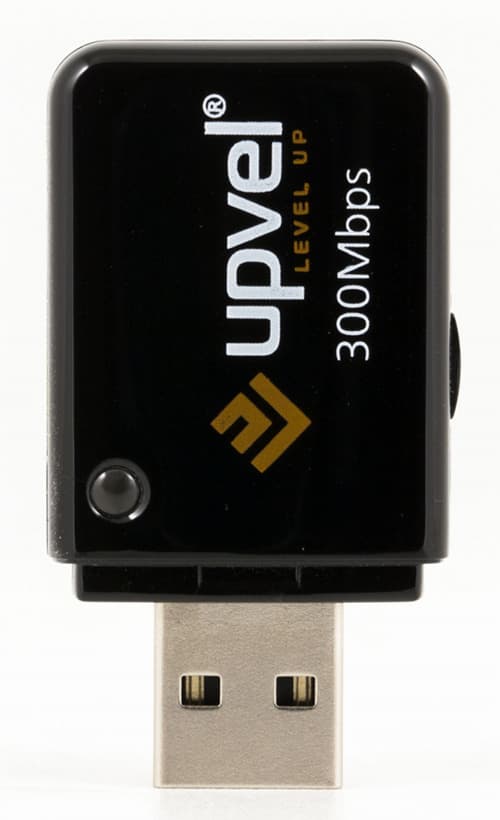

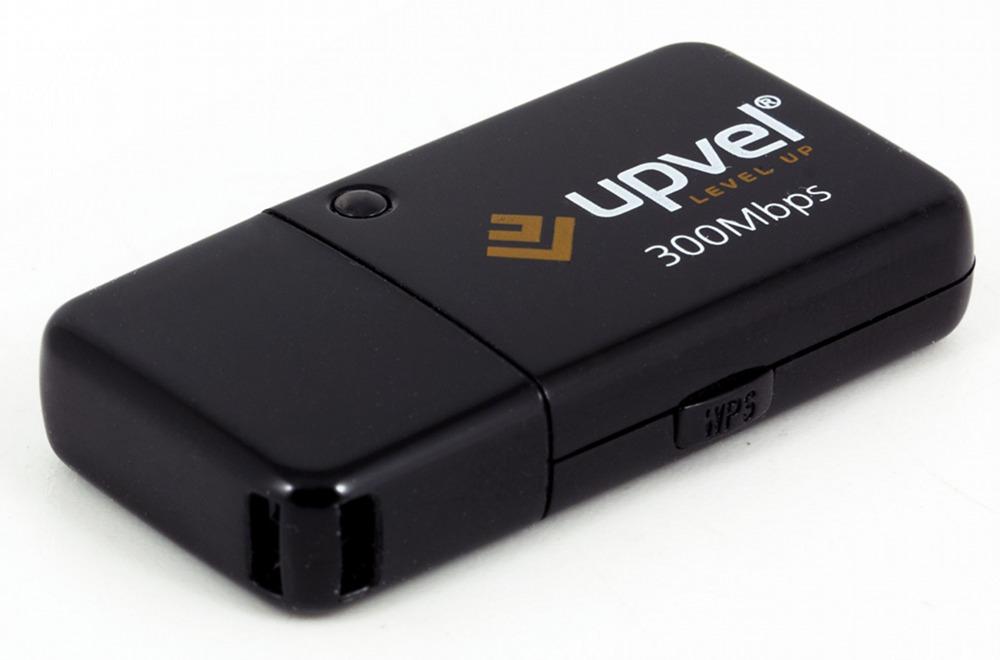

Корпус изготовлен из черного глянцевого пластика. На лицевой стороне есть зеленый светодиодный индикатор состояния и активности, а сбоку можно увидеть кнопку WPS.

Адаптер UA-222WNU      Адаптер UA-222WNU

Печатная плата занимает все пространство корпуса. В данном случае сокращение длины привело к увеличению ширины, поскольку антенны модели находятся на самой печатной плате и требуют определенного пространства. Кроме того, на плате можно найти основной контроллер устройства — микросхему Realtek RTL8192SU, а также светодиод и кнопку. Отметим, что нет микроразъемов для подключения внешних антенн — подобное решение характерно для бюджетных моделей. Драйвера для данного чипа есть в каталоге Windows 7, так что использование комплектного диска для этой операционной системы не обязательно, да и с другими ОС проблем, скорее всего, не будет. При необходимости можно скачать обновления программного обеспечения с сайта Realtek.

Производительность

Работа на канале 100 Мбит/с с прямым подключением показала возможность обработки p2p-трафика на высокой скорости. При использовании программы uTorrent с большим числом задач скорость составляла 5-9 МБ/с с числом подключений более 300. Однако для стабильной загрузки желательно ограничивать число подключений до одной-двух сотен, в этом случае и доступ в интернет из других приложений будет работать лучше.

Подключение к «Билайн Интернет» по протоколу L2TP прошло без проблем. Скорость тарифного плана (50 Мбит/с) полностью реализуется данной моделью. Нагрузка в виде сотни заданий в uTorrent без установки ограничений в клиенте быстро приводит к исчерпанию ресурсов устройства. В этом случае скорость составляет немногим более 3 МБ/с, а число подключений превышает 2000. С точки зрения стабильности соединения и доступности других сервисов, рекомендуется установить параметр максимального числа соединений клиента в несколько сотен. В этом режиме скорость загрузки возрастает до 4,5 МБ/с и можно комфортно пользоваться интернетом. Что касается IPTV, то его работоспособность проверялась с программой SimpleTV на компьютере. К сожалению, однозначного ответа получить не удалось. Несколько раз соединение устанавливалось и можно было просматривать видеопоток, однако чаще программа не могла подключиться к трансляции.

Изучение предельных возможностей устройства проводится на специальном стенде с применением программы IxChariot. Проверяется скорость маршрутизации в разных режимах и производительность беспроводного соединения. На первом графике приводятся результаты тестирования маршрутизации в режимах IPoE, PPPoE, PPTP и L2TP. В настройках роутера менялись только параметры порта WAN.

Как видно по графику, рассматриваемая модель способна обеспечить близкие к максимальным скорости со всеми режимами подключения. Безусловно, это хороший результат для бюджетного устройства. Пользователи не будут ограничены скоростью роутера даже на высокоскоростных тарифных планах.

Посмотрим, как будет работать одновременный доступ к интернету и локальной сети провайдера. Устройство поддерживает эту функцию «из коробки».

В этом режиме также все работает быстро, скорости распределяются почти поровну.

Проверка беспроводного сегмента проводилась с десятком разных адаптеров: ASUS USB-N53, Atheros AR5BXB112 (AR9380), D-Link DWA-140, Intel Centrino Ultimate-N 6300, Intel Ultimate N Wi-Fi Link 5300, Level-One WUA-0603, Netgear WNDA4100, Tenda W522U, TP-Link TL-WN821N, Upvel UA-222WNU. Они построены на разных чипсетах, поддерживают разные режимы (от 3T3R до 1T1R), используют интерфейсы USB и miniPCIe. Настройки роутера перед тестами заключались только в установке двух параметров — режима WPA2-PSK AES и короткой преамбулы.

Использование сетевого коммутатора на 100 Мбит/с существенно ограничило скорость работы беспроводных клиентов. Мы не заметили существенных отличий между устройствами 150 Мбит/с и 450 Мбит/с. Но в целом можно отметить хорошую совместимость данной модели роутера с беспроводным оборудованием других компаний. Скорость работы с большинством адаптеров составляет 80 Мбит/с и выше. Формальные 300 Мбит/с роутера могут оказаться полезными в случае необходимости обмена большими объемами информации между быстрыми беспроводными устройствами, но популярность такого варианта сценария для бюджетного роутера представляется сомнительной. Если уж пользователю требуется именно очень быстрый локальный Wi-Fi, то стоит посмотреть на более производительные модели. В любом случае, при работе двух беспроводных клиентов общая производительность снижается. Мы проверили этот режим с адаптерами ASUS USB-N53 и Netgear WNDA4100. Расстояние между ними составляло около двух метров. Роутер находился в полутора метрах от каждого. В этом случае при одновременном обмене данными между клиентами можно получить не более 30-40 Мбит/с. Все-таки общая среда существенно ограничивает скорости в мультипоточных режимах.

Дополнительный тест проводился с адаптером Intel Ultimate N Wi-Fi Link 5300. Измерялись скорости работы клиента с интернетом по беспроводному каналу. В случае слабой аппаратной платформы возможно возникновение ограничений в этом сценарии.

Но у Upvel UR-325BN такого эффекта нет. При любом варианте подключения к интернету роутер обеспечивает скорость доступа 80-90 Мбит/с.

Общая оценка производительности роутера позволяет говорить о достаточной мощности платформы в тестах маршрутизации и некоторой несбалансированности в том, что касается Wi-Fi. Характерные результаты реальной производительности в 120-150 Мбит/с для технической скорости 300 Мбит/с в данном случае недостижимы. Однако две антенны позволяют обеспечить более качественное покрытие и стабильность сигнала в сложных ситуациях при наличии помех.

Выводы

Рассмотренная модель является представителем современного «среднего класса» в домашних беспроводных роутерах. Об этом говорят проводные порты 100 Мбит/с и радиомодуль 802.11n с поддержкой скоростей до 300 Мбит/с на частоте 2,4 ГГц. Upvel UR-325BN имеет классический дизайн с использованием глянцевого пластика, что не очень практично. Аппаратная платформа построена на решениях Realtek — используется процессор и радиомодуль производства этой компании. Они обеспечивают очень неплохую производительность для данного сегмента — роутер не будет ограничивать скорость доступа к интернету по кабелю и Wi-Fi в любых режимах подключения. Беспроводный модуль также показал хорошие результаты в тестах — 80 Мбит/с и выше. К сожалению, полностью раскрыть свой потенциал ему не удалось — помешали проводные порты 100 Мбит/с.

Высокая скорость работы также говорит и о качественной прошивке роутера. Что касается ее возможностей, то каких-то необычных функций здесь нет, и в целом все стандартно. Обратить внимание стоит, пожалуй, только на поддержку виртуальных беспроводных сетей и доступ к консоли по ssh. Остались вопросы по реализации IPTV, так что если нужна эта функция, необходимо проверять совместимость с вашим провайдером.

Адаптер UA-222WNU не смог показать свои максимальные возможности в этом тестировании из-за ограничений роутера. Мы обязательно проверим его в следующих статьях с участием гигабитных моделей. Но уже сейчас можно записать в плюсы компактный размер, поддержку WPS и возможность использования драйверов производителя чипсета, что будет полезно для пользователей отличных от Windows операционных систем.

Средняя розничная цена в Москве, актуальная на момент чтения вами данной статьи: роутер Upvel UR-325BN — $20(58), адаптер Upvel UA-222WNU — Н/Д(1).
