Level One WBR-6801 — мини-роутер для 3G-модемов


Наиболее распространенным и универсальным способом обеспечения мобильного доступа к сети Интернет сегодня остаются сети сотовых провайдеров. И если в вопросе стоимости за последнее время наметились заметные положительные изменения, то основная проблема данного решения — отсутствие гарантий скорости канала — сохраняется. Во многих крупных населенных пунктах основная тройка провайдеров продолжает развертывание сетей третьего поколения, однако даже в них остаются места без высокоскоростного доступа.

С телефонами и коммуникаторами работать очень просто — связь обеспечивается через стандартный радиомодуль, а вот для ПК и ноутбуков чаще всего используются USB-модемы. При необходимости одновременной работы нескольких устройств или подключения Wi-Fi-клиентов рекомендуется работать через 3G-Wi-Fi-роутер. Их предлагают сами сотовые провайдеры, или же можно использовать альтернативные варианты в сочетании с USB-модемом. Второй вариант может быть интересен с точки зрения совместимости со всеми провайдерами (при наличии модемов), а также более интересными техническими характеристиками или возможностями.

Мы недавно рассматривали одно из подобных устройств, которое выступало практически как полноценный роутер. Сегодня у нас в лаборатории еще одна компактная модель — Level One WBR-6801. Она не имеет порта проводной сети и позволяет работать только с USB-модемами и сетями Wi-Fi.

Комплект поставки

Устройство поставляется в картонной коробке размером около 21×14×7 сантиметров. Оформление стандартное для данного производителя. В частности, приводятся характеристики устройства, фотография, описание разъемов и комплектации. К сожалению, все это только на английском и частично немецком языке.

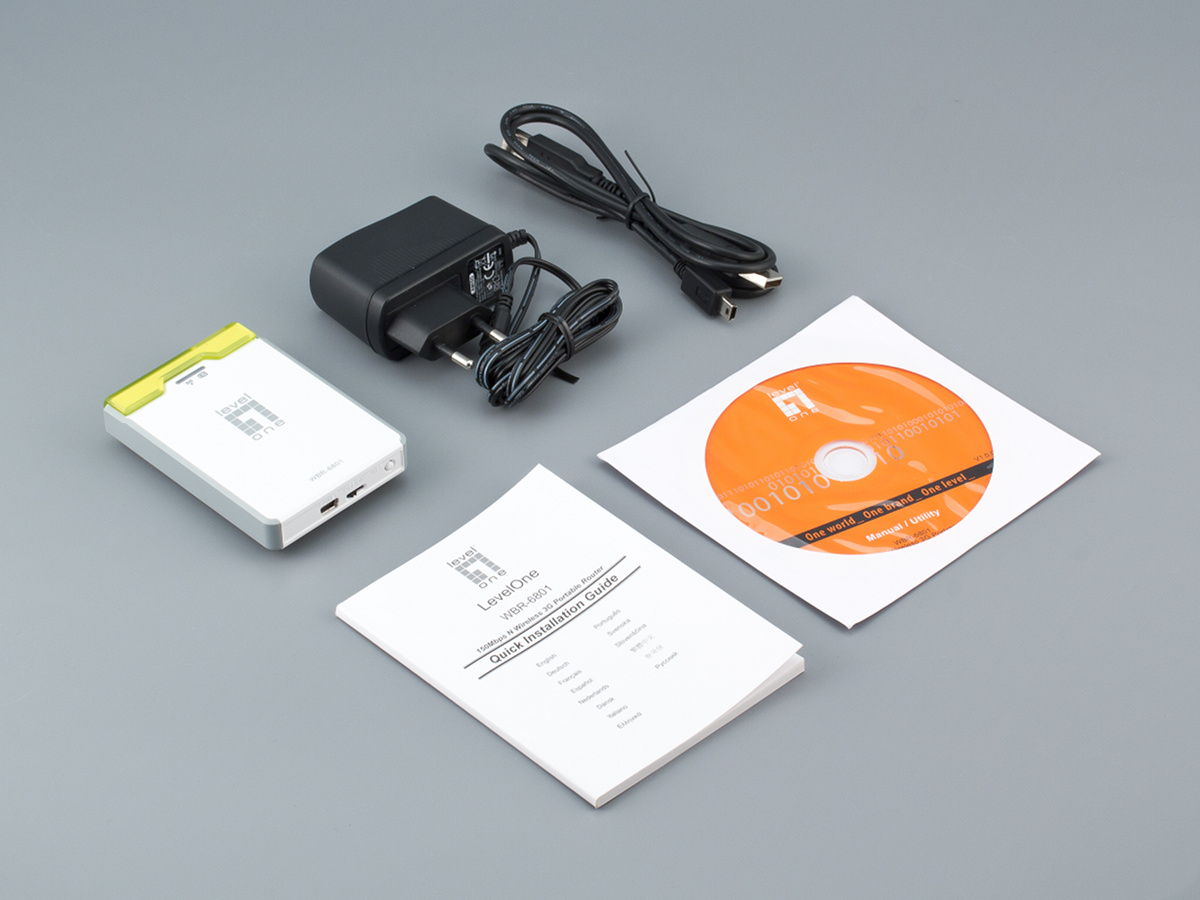

В коробке, кроме роутера, пользователь найдет многоязычную (русский присутствует) книжку по быстрой настройке, компакт-диск с электронной версией руководства на английском языке и программой Easy Setup, блок питания на 5 В 1,2 А, кабель для питания от двух портов USB.

Компания Level One имеет несколько web-сайтов, включая русскую версию, где можно найти информацию по модели и загрузить последние версии прошивок. Большой интерес представляет также список совместимых USB-устройств.

Внешний вид

Корпус роутера изготовлен из пластика: одна (в некотором смысле верхняя) часть имеет глянцевую поверхность и белый цвет, вторая — матовая серая. Также на корпусе есть ярко-зеленый полупрозрачный элемент, который может использоваться как «крючок» для крепления роутера в нужном месте. Для этого элемент переворачивается и фиксируется в новом положении.

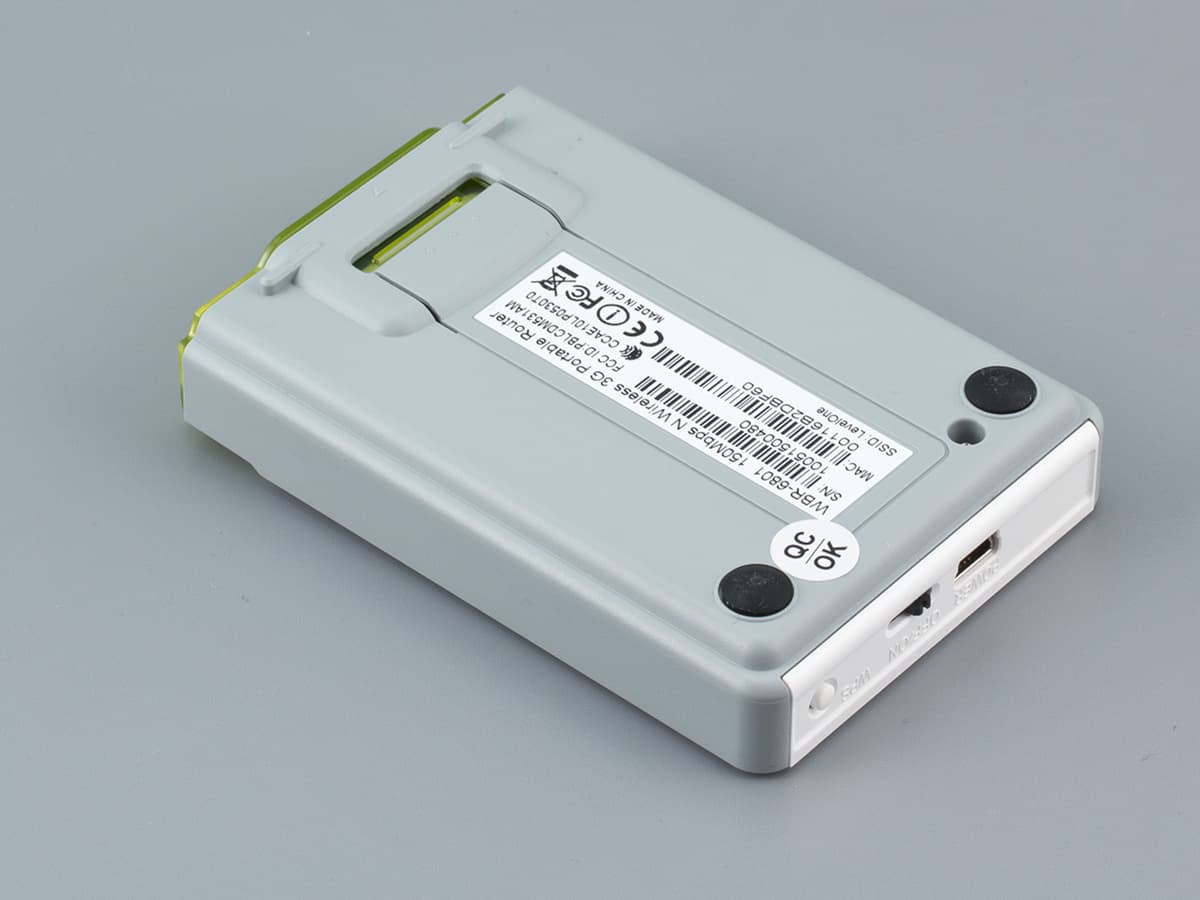

Допускается и горизонтальное расположение модели, устойчивости в этом случае придают две резиновые ножки.

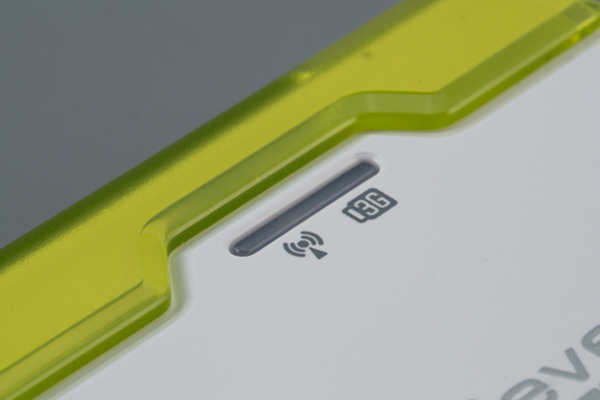

Для индикации работы устройства предусмотрено два светодиода, они отражают активность беспроводной и 3G сетей соответственно.

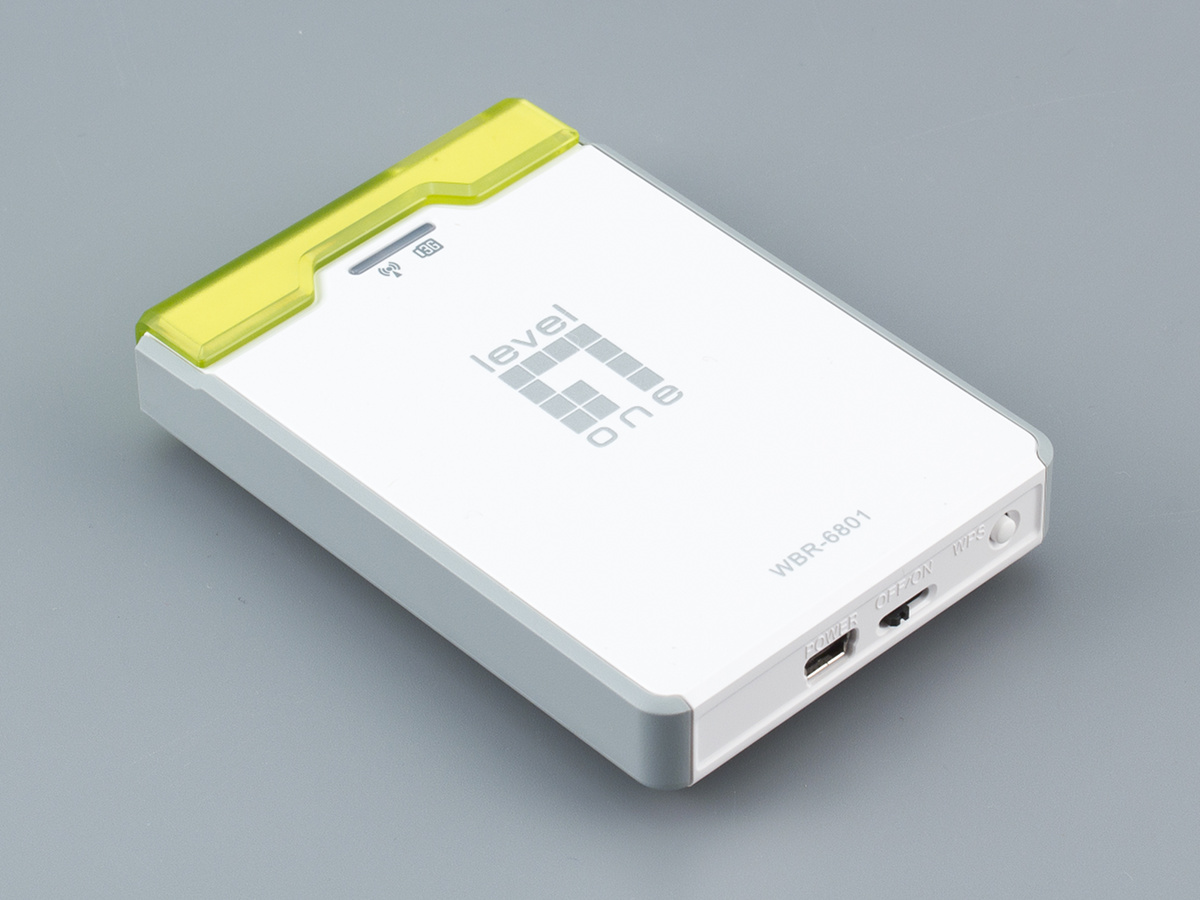

Внешний вид 3G-роутера Level One WBR-6801

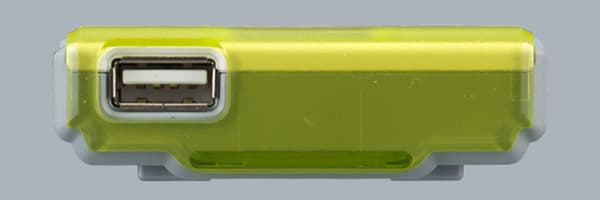

С одного из торцов роутера расположен порт USB для подключения 3G-модема или телефона. Противоположный торец служит для размещения входа питания (стандартный miniUSB), выключателя и кнопки WPS.

Внешний вид 3G-роутера Level One WBR-6801

Необычно смотрится отсутствие кнопки сброса. Однако чтение полного описания подсказывает, что ей работает кнопка WPS при условии длительного нажатия на нее.

Аппаратная конфигурация

Печатная плата (85×57 мм) содержит все необходимые компоненты: центральный процессор Ralink 3050F, чип оперативной памяти на 32 МБ, микросхему флеш-памяти на 4 МБ. Радиоблок 2,4 ГГц 1T1R встроен в процессор, контроллер USB тоже. Антенна в виде металлического элемента сложной формы, находится под крышкой. Возможности подключить альтернативный внешний вариант у устройства нет.

На печатной плате можно обнаружить консольный разъем, позволяющий уточнить, в частности, частоту работы процессора — 320 МГц. Потенциально есть возможность установить альтернативную прошивку, однако, в отсутствие порта LAN, это не очень удобно.

Устройство тестировалось с прошивкой R2.03b0.

Настройка и возможности

Во многих случаях для начала работы с устройством будет достаточно только подключить модем, питание и подсоединиться к беспроводной сети. Настройка параметров для использованного сотового провайдера осуществляется автоматически. Если это не сработало или требуются дополнительные настройки (например, включение защиты беспроводной сети), то необходимо воспользоваться web-интерфейсом устройства.

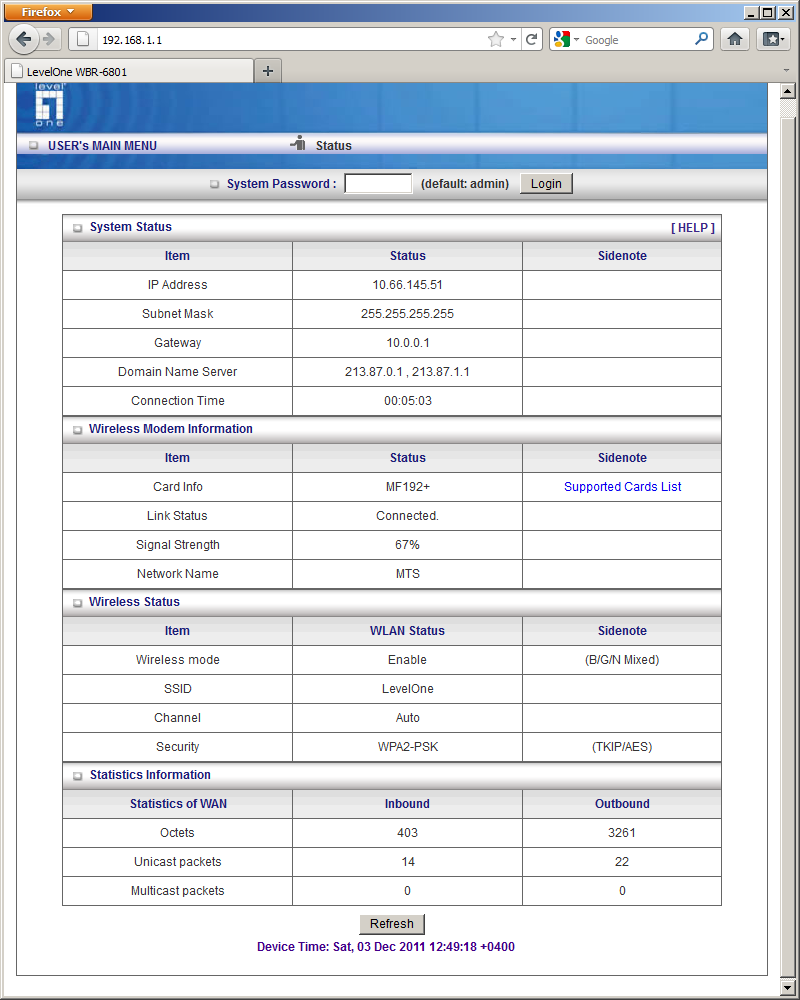

По умолчанию роутер имеет адрес 192.168.1.1. Первая страница, на которой отображается информация о текущем состоянии роутера, доступна и без ввода пароля. На ней приводится статус подключения к сети Интернет, данные модема (есть также ссылка на поддерживаемые модели, что достаточно удобно), статус беспроводного линка (конечно, без пароля), статистика переданных и принятых пакетов. После ввода пароля администратора на этой странице дополнительно будут доступны лог, список подключенных клиентов, таблица NAT.

Внешний вид интерфейса настройки простой, разобраться в нем даже начинающим будет несложно. Отметим, что из вариантов языков есть только несколько европейских, а вот русского не предусмотрено. Для первоначальной настройки можно использовать встроенный помощник, состоящий из нескольких простых шагов — установка пароля, времени, подключения к интернету и беспроводной связи.

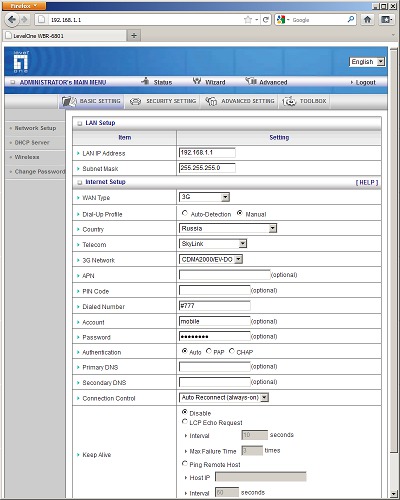

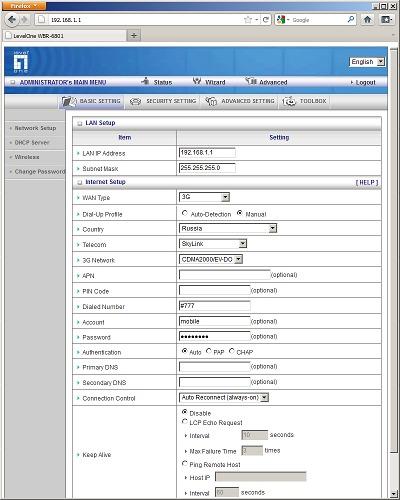

Детальные настройки осуществляются через меню «Advanced», состоящее из четырех групп. В «Basic Settings» можно изменить локальный IP-адрес роутера, настроить сервер DHCP (есть возможность программирования таблицы назначений на десять клиентов), выбрать параметры интернет-подключения и беспроводной сети, а также изменить пароль администратора.

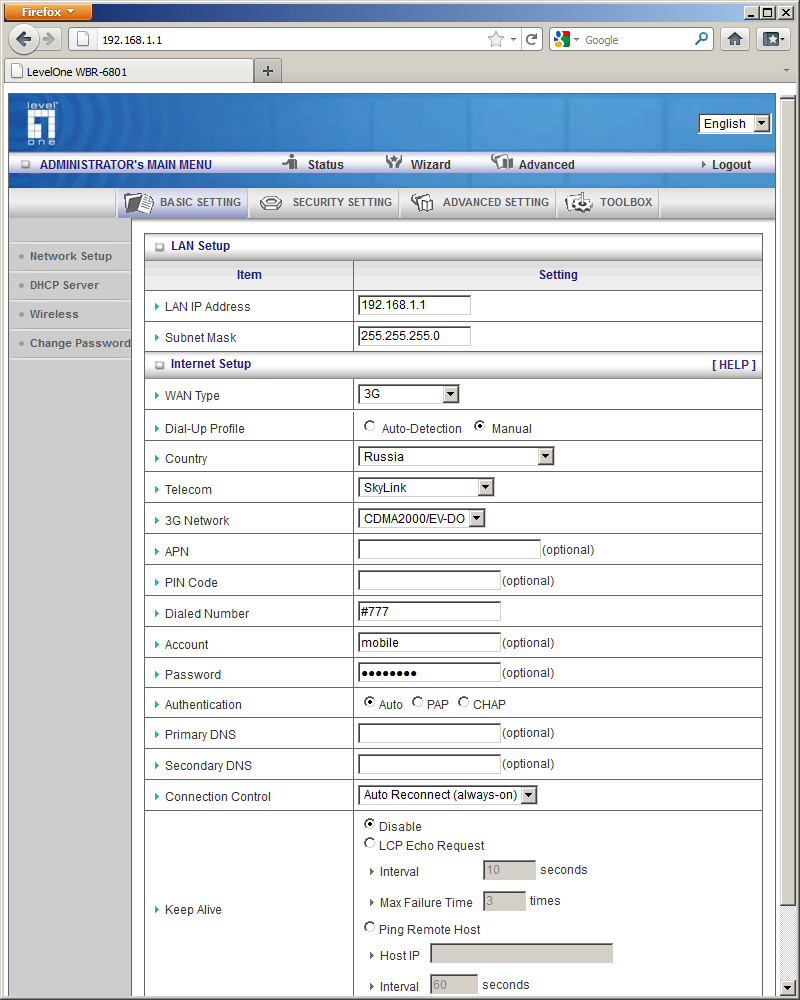

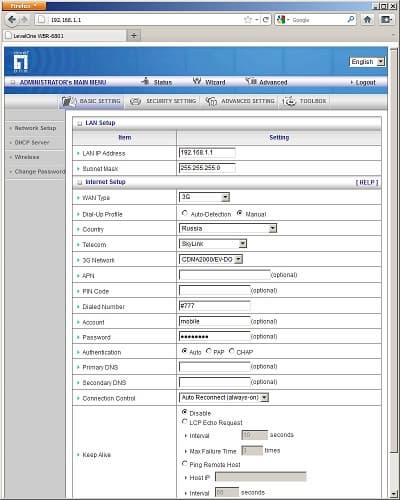

В отличие от прошлой рассмотренной модели, режимов работы у WBR-6801 гораздо меньше. Основной из них — подключение к интернету через сети сотовых провайдеров. Как мы уже говорили, обычно профиль подключения (адрес сервера, имя пользователя и пароль) выбирается автоматически. При необходимости его можно выбрать самостоятельно из огромного списка по странам и провайдерам или указать все требуемые параметры в ручном режиме. Список поддерживаемых моделей модемов включает как привычные USB-устройства, так и многие сотовые телефоны в режиме модема.

Второй режим — работа в качестве клиента беспроводной сети с последующей раздачей подключения клиентам по другой Wi-Fi сети. В этом случае беспроводной контроллер роутера реализует одновременно две функции — клиента и точки доступа. К сожалению, проверка работы в этом сценарии у нас оказалась неудачной — устройство подключалось к домашней точке доступа, однако его собственные клиенты так и не получили доступа в интернет. Похоже, что этот режим не достаточно отлажен в текущей версии прошивки или это просто локальная несовместимость. Подключение к удаленной точке доступа осуществляется только после сканирования эфира, которое показывало у нас только две сети, хотя в реальности их было почти два десятка.

С другой стороны, надо понимать, что данный вариант использования будет интересен достаточно редко. Существенной выгоды с точки зрения скорости обмена данными между локальными беспроводными клиентами он не дает, так как все они работают на общем с главной точкой доступа канале.

Поддержка третьего режима — iBurst — в нашей стране не актуальна. Этот альтернативный тип сотовой связи доступен не очень широко и требует подключения соответствующего модема.

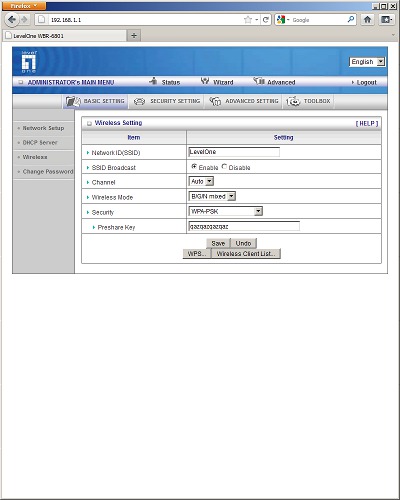

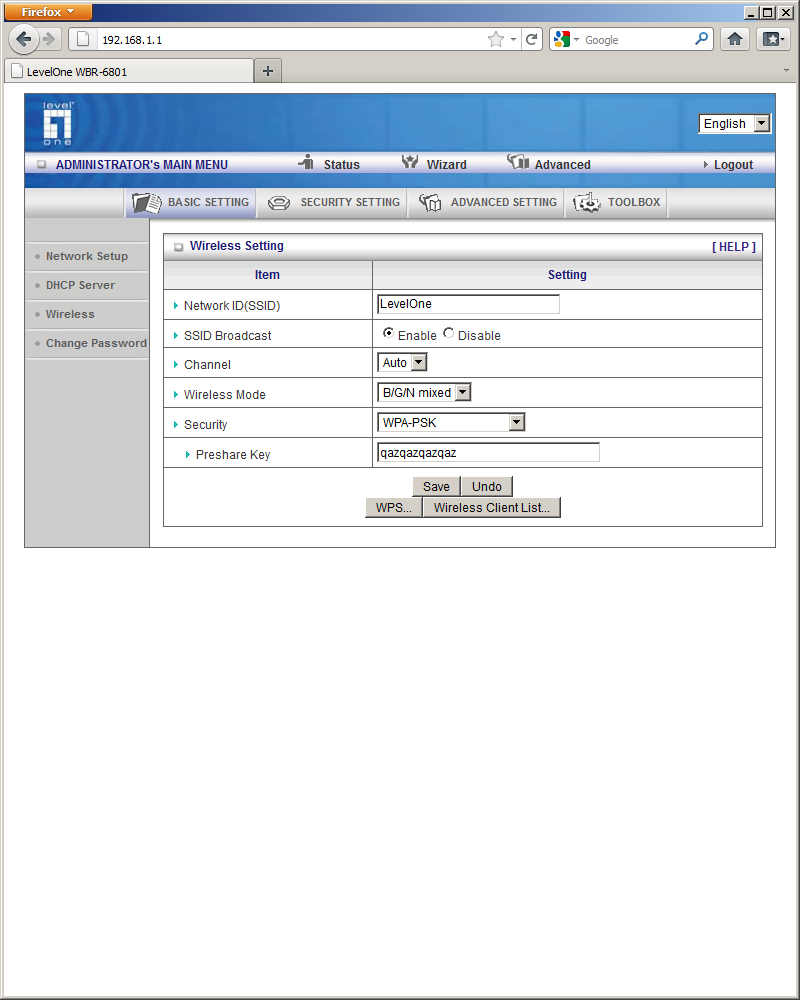

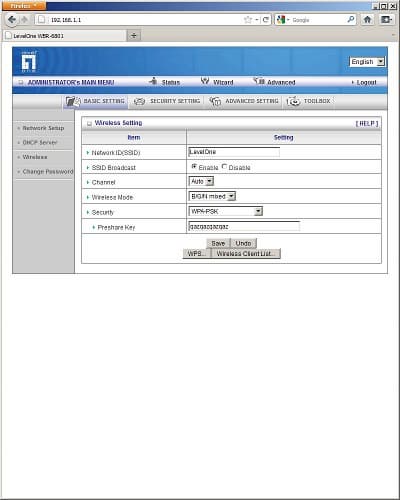

У беспроводной точки доступа настройки обычны — выбор имени сети, канала, комбинации стандартов, режима шифрования (включая открытую сеть, WEP, WPA/WPA2-PSK). Устройство поддерживает технологию WPS, так что подключение новых клиентов осуществляется быстро и просто. На отдельной странице представлен список текущих подключенных устройств с указанием их MAC-адресов.

Группа «Security Settings» поможет администратору сети установить фильтры для повышения безопасности сети. Фильтр пакетов представлен списком из восьми правил, в каждом из которых указывается адрес источника, адрес и порт получателя. Данный список может для ограничения доступа к некоторым сервисам или, наоборот, — разрешения работы только указанных.

Следующая страница группы — фильтр ULR на десять записей. При необходимости срабатывание этого фильтра может отражаться в логах. Однако пользователь никакого информационного сообщения не получает.

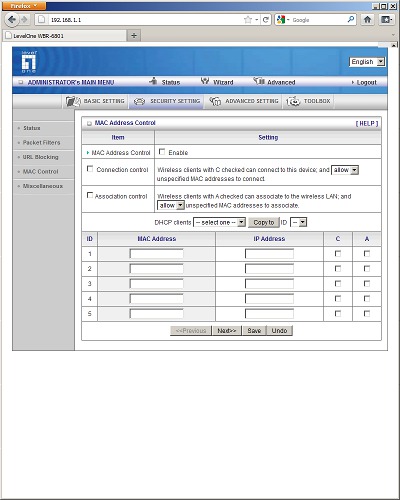

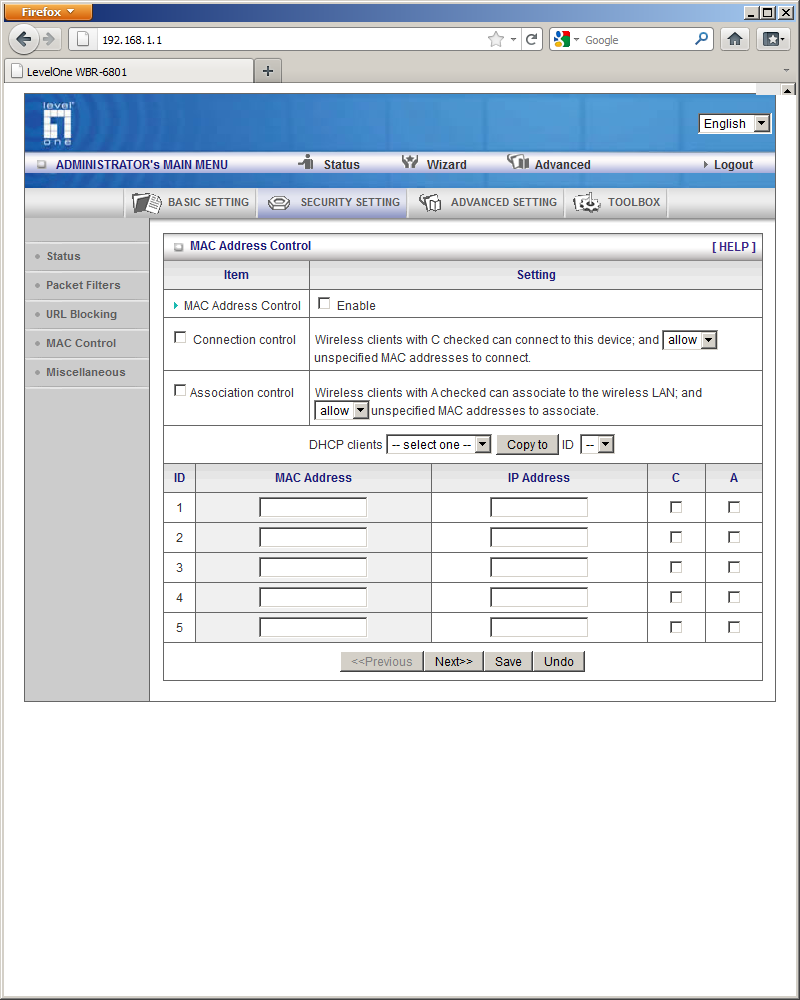

Фильтр адресов MAC в данном устройстве работает в качестве фильтра для беспроводных клиентов, поскольку других вариантов подключения у него нет. В нем можно запрограммировать до сотни адресов. Не указанные в списке могут быть блокированы.

Дополнительные настройки этой группы позволяют ограничить доступ к web-интерфейсу только с указанного адреса, отключить ответ на команду ping из внешней сети, подключить указанного клиента в DMZ.

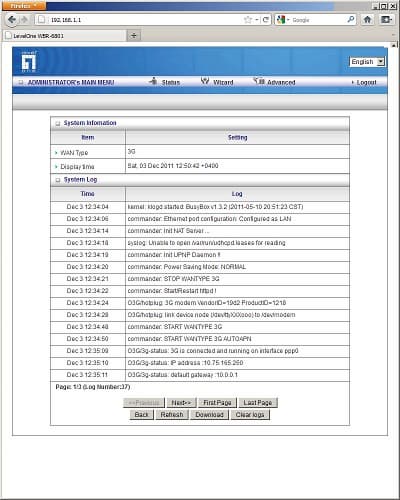

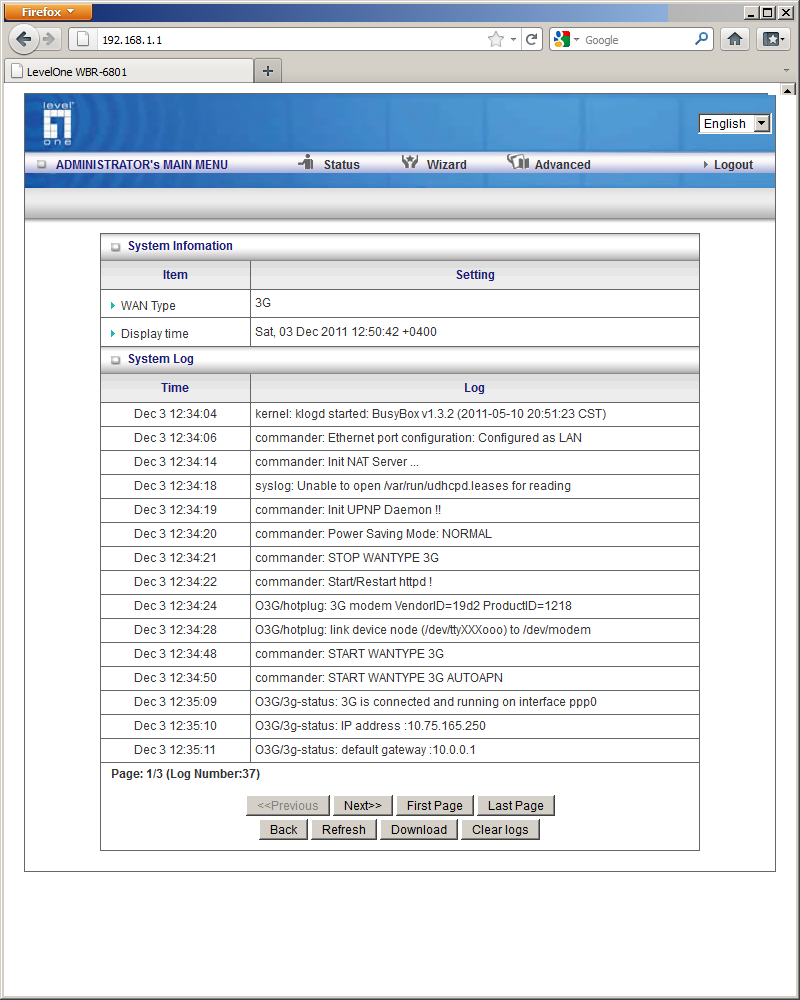

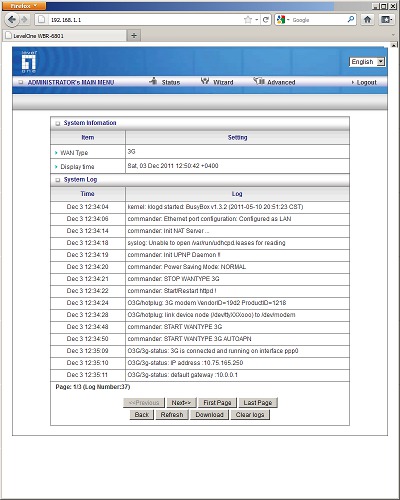

В группе «Advanced Settings» представлена страница настройки встроенных часов и опции по отправке информации о событиях на сервер Syslog или по электронной почте. Для сервера SMTP можно выбрать порт, но шифрование не поддерживается.

Последняя группа — «Toolbox» — содержит пункты по обновлению прошивки, сохранению и сбросу конфигурации (про восстановление видимо забыли), перезагрузке роутера, активации UPnP. Из диагностических утилит предусмотрена только ping.

В целом настройки вполне адекватны для данного класса устройств. Единственным серьезным замечанием является отсутствие встроенного клиента DDNS, который является очень полезным в некоторых мобильных применениях. А правила трансляции портов в данном случае частично компенсируются поддержкой UPnP. Не забывайте только, что у некоторых провайдеров обычно предоставляются «серые» адреса клиентам мобильного интернета.

Производительность

Производительность маршрутизации WBR-6801 не нуждается в серьезном изучении, поскольку сегодня сотовые сети обеспечивают реальные скорости в единицы мегабит в секунду. Встречаются варианты и с 15 Мбит/с, однако это пока редкость, да и такая скорость не слишком сложна для использованного оборудования.

Тестирование данной модели мы провели совместно с модемами E156G и MF192 с подключением к МТС, а также ADU-300A и Skylink. Кстати, модели MF192 нет в списке совместимости, однако она без проблем заработала в автоматическом режиме. Максимальная скорость получения информации из сети Интернет в зависимости от устройства, места расположения и условий эфира составляла 1-6 Мбит/с. Без проблем выдерживалась и нагрузка Torrent-клиента, настроенного с ограничениями по числу подключений в 100-150.

Поскольку проводного порта у устройства нет, то сценарий тестирования скорости беспроводной связи в этот раз был немного изменен. Работа осуществлялась с двумя беспроводными клиентами, к которым подключались USB-адаптеры D-Link DWA-140, Level One WUA-0603, Netgear WNA1100 и TP-Link TL-WN821N. Расстояние между клиентами и роутером составляли около четырех метров.

Работа точки доступа осуществлялась с WPA2-PSK. Сканер показал, что в отсутствие явных настроек скорости, она использовала режим 150 Мбит/с при работе на двух частотных каналах. Для большей реалистичности к WBR-6801 во время тестов был подключен модем ADU-300A. Результаты представлены в виде таблицы. По горизонтали — адаптер, с которого отправлялись данные, а по вертикали — который принимал данные.

Передача с: DWA-140 WUA-0603 WNA1100 TL-WN821N
на DWA-140 n/a 27,8 17,3 9,6
на WUA-0603 24,8 n/a 20,7 20,0
на WNA1100 35,2 33,0 n/a 25,3
на TL-WN821N 14,4 13,7 19,8 n/a

При анализе цифр необходимо учесть, что в данном случае точка доступа работала одновременно на прием и передачу данных, так что сравнивать с прошлыми статьями эти данные напрямую некорректно. В целом мы видим, что в зависимости от сочетания адаптеров, устройство показывает скорости на уровне 10-35 Мбит/с. Нельзя сказать, что это очень высокий результат, но не забываем, что устройство компактное и имеет только одну антенну. Так что если говорить о задаче предоставления мобильного интернета нескольким клиентам, то с этой задачей роутер справится без проблем. А вот обеспечить действительно высокую скорость работы между беспроводными клиентами уже не получится. Впрочем, для более корректной оценки мы переключили устройство в режим «только G», когда все адаптеры подключались к нему в стандарте прошлого поколения. В этом случае скорости были на уровне 5-10 Мбит/с, так что реализация именно 802.11n принесла достаточно неплохие дивиденды.

Выводы

Наиболее привлекательными характеристиками Level One WBR-6801 являются компактность, поддержка широкого спектра сотовых модемов и телефонов, отсутствие необходимости настройки для большинства провайдеров и простое подключение с использованием технологии WPS. На наш взгляд, для обеспечения доступа к интернету через мобильные сети с этими параметрами он отлично подходит. Возможно производителю стоило предусмотреть режим работы с защищенной сетью по умолчанию, тогда web-интерфейс требовался бы еще реже.

Аппаратная начинка вполне соответствует решаемым задачам. Реализация более производительного беспроводного контроллера могла бы потребовать более мощного питания, что для компактного устройства нежелательно. Прошивка устройства, несмотря на почтенный по меркам индустрии возраст, вела себя очень стабильно, и к ней нет никаких замечаний, кроме отсутствия клиента DDNS и возможности восстановления ранее сохраненной конфигурации.

Стоимость модели находится на уровне 2500 рублей, что достаточно много, учитывая узкую направленность устройства. Если отказаться от мобильности, то за меньшую сумму можно приобрести полнофункциональный роутер с портами Ethernet, 802.11n и поддержкой 3G-модемов через порт USB. Мы бы рекомендовали производителю пересмотреть цену устройства.



Благодарим компанию СВЕГА-Компьютер, официального дистрибьютора Level One,
за предоставленное на тест оборудование
