Windows-терминал AK-Systems GPN


К нам на тестирование попало очередное терминальное решение на базе Windows CE, позволяющее осуществлять удаленное управление Windows-систем по протоколам RDP (Remote Desktop Protocol — протокола удаленного управления Microsoft) и ICA (Citrix Metaframe).

В этот раз мы не будем затрагивать «больную» тему о целесообразности использования терминальных решений — каждый сам принимает решение «иметь или не иметь», а поговорим об особенностях данного экземпляра.

Об особенностях терминальных решений можно прочитать в других статьях на сайте iXBT:

  • Тонкий клиент от AK-Systems — здесь можно прочитать о плюсах и минусах использования терминальных клиентов
  • Windows-терминал K-Systems Termin D — здесь вкратце расписаны те возможности, которых мы лишаемся при работе с использованием терминальных клиентов

Для начала посмотрим, что собой представляет «железо», из которого создано данное оборудование.

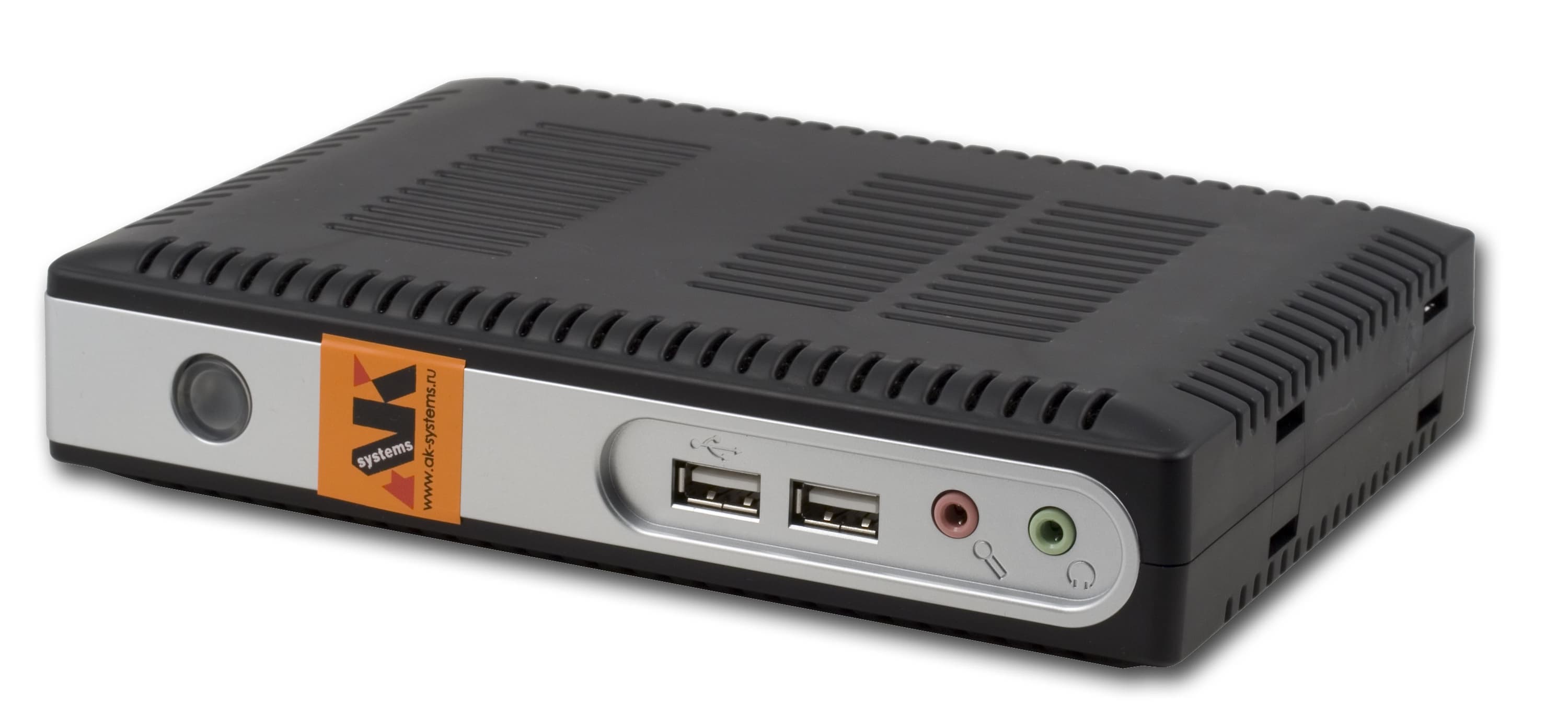

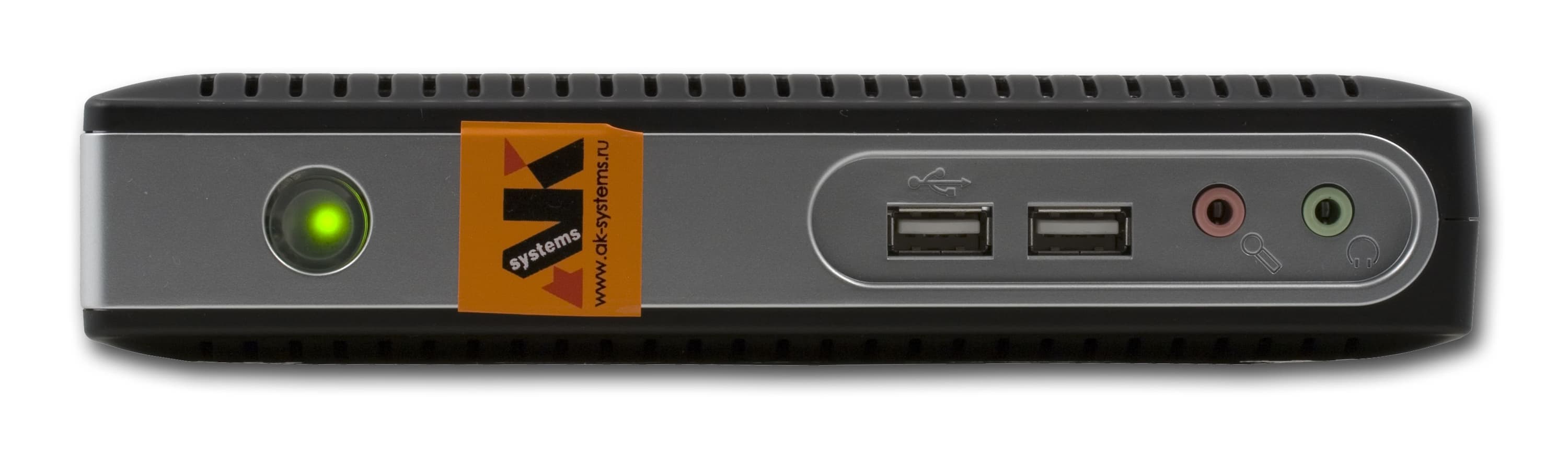

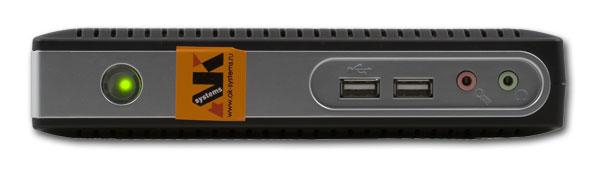

Вид спереди:

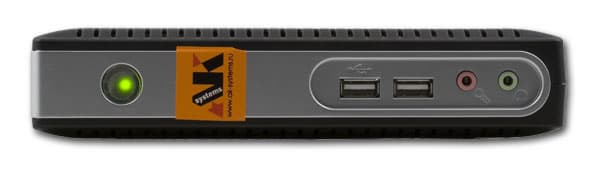

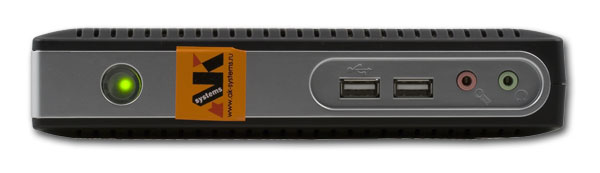

На передней панели терминального клиента AK-Systems расположена кнопка включения-выключения питания, два порта USB 2.0 и разъемы для подключения наушников и микрофона.

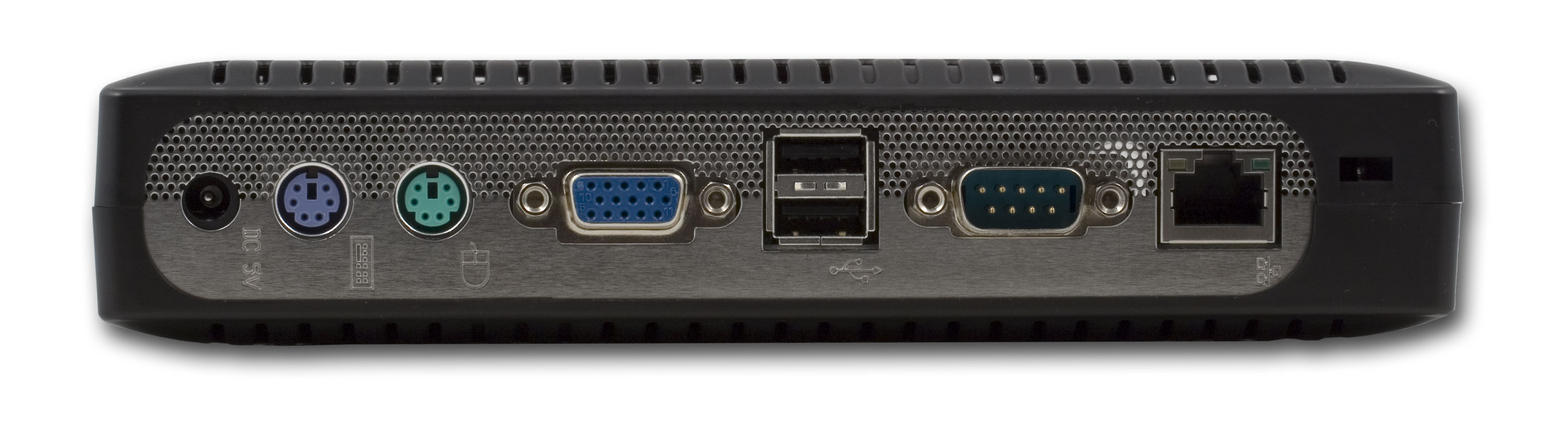

На задней панели расположены: разъем питания, разъемы KVM (для подключения клавиатуры — PS/2, мыши — PS/2 и монитора D-Sub), еще два порта USB 2.0, COM-порт и порт RJ-45 для подключения к сети.

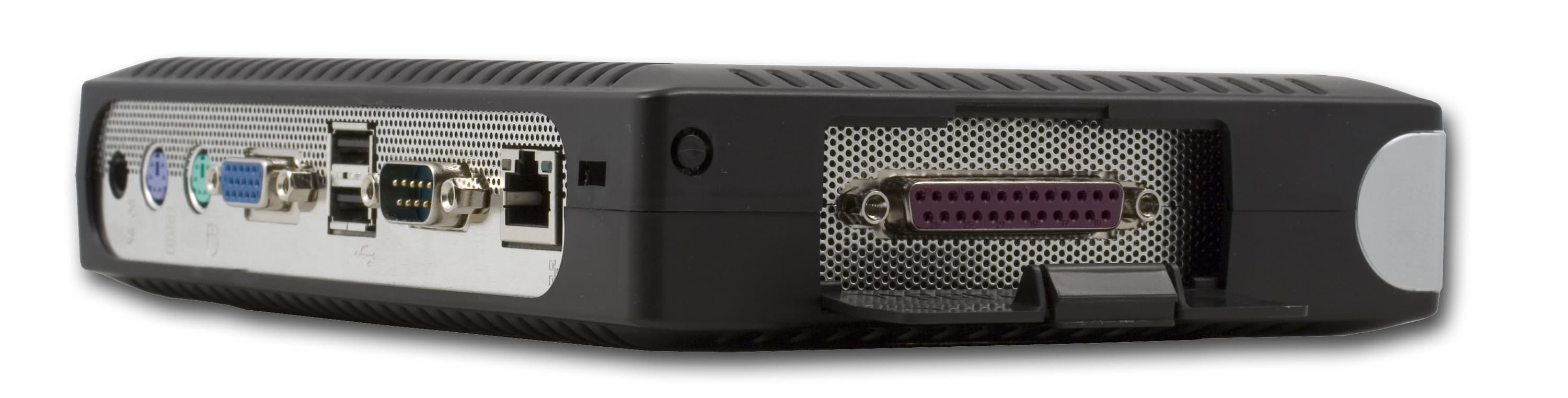

На боковой панели также расположен порт LPT для подключения принтеров.

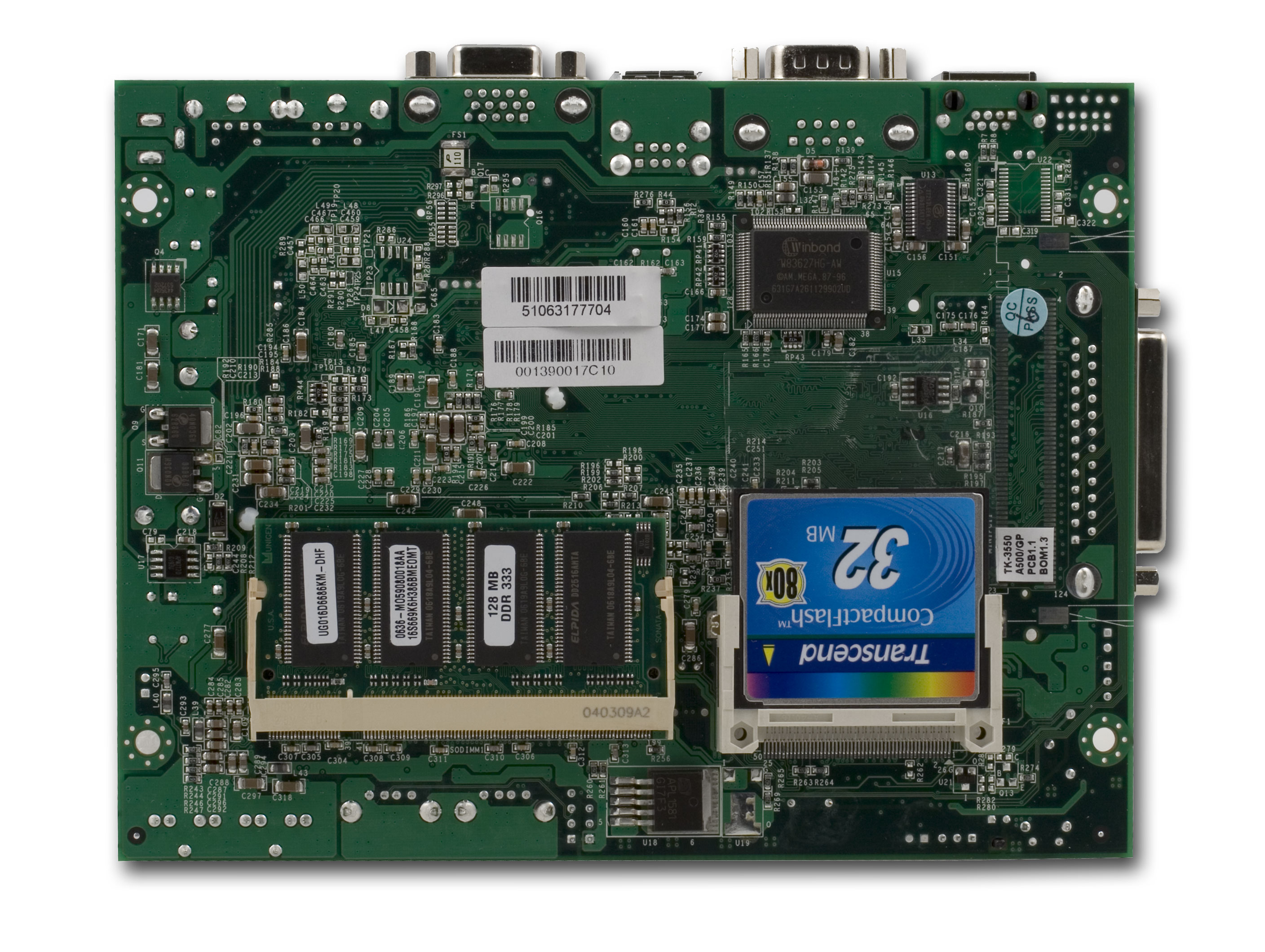

Вид изнутри:

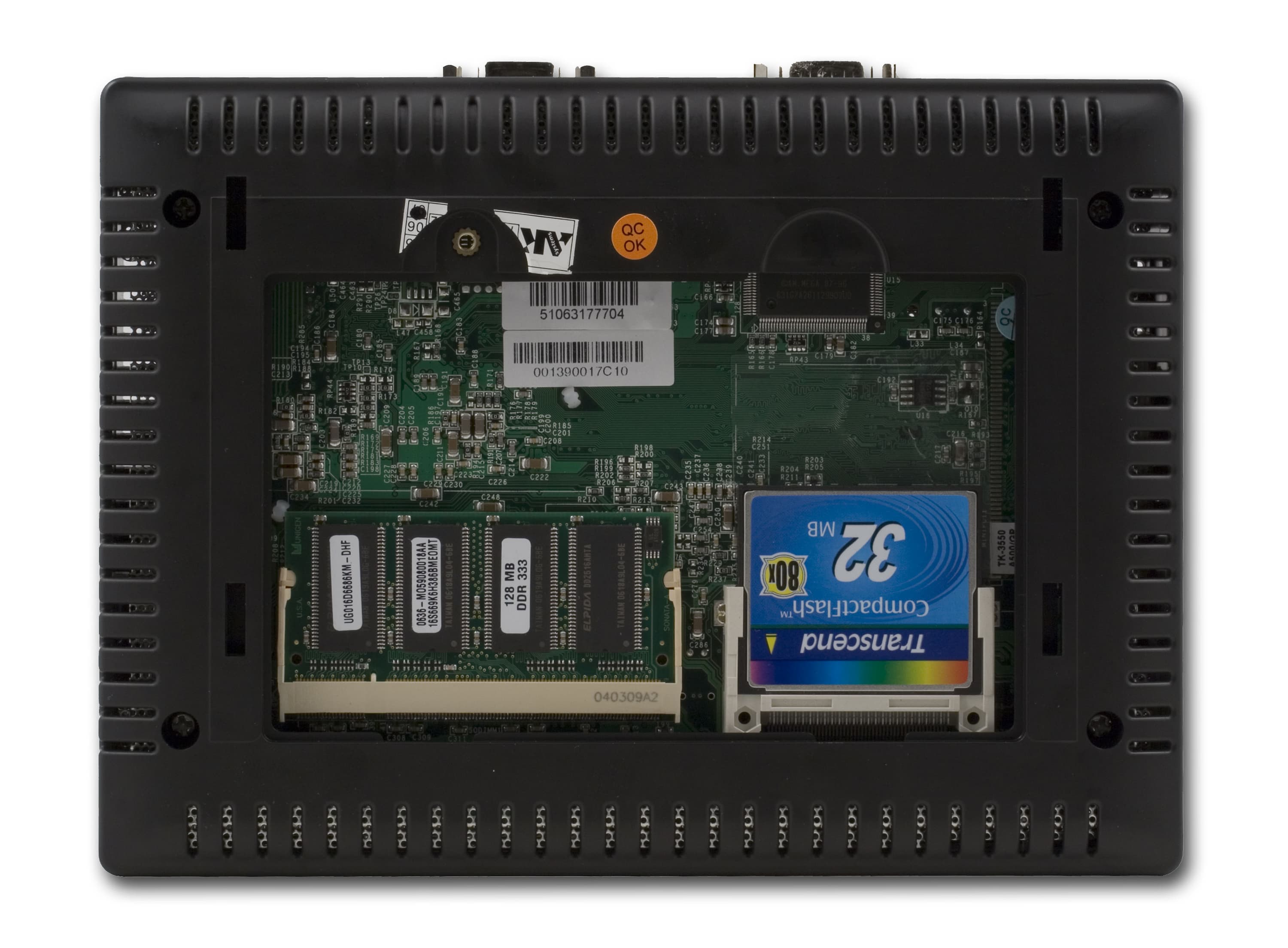

На нижней панели терминального клиента расположена крышка, которая скрывает доступ к разъемам с SDRAM и Flash-памятью



Итого: на плате установлено 128 Мбайт оперативной памяти и 32 Мбайта Flash-памяти в виде модуля CompactFlash.

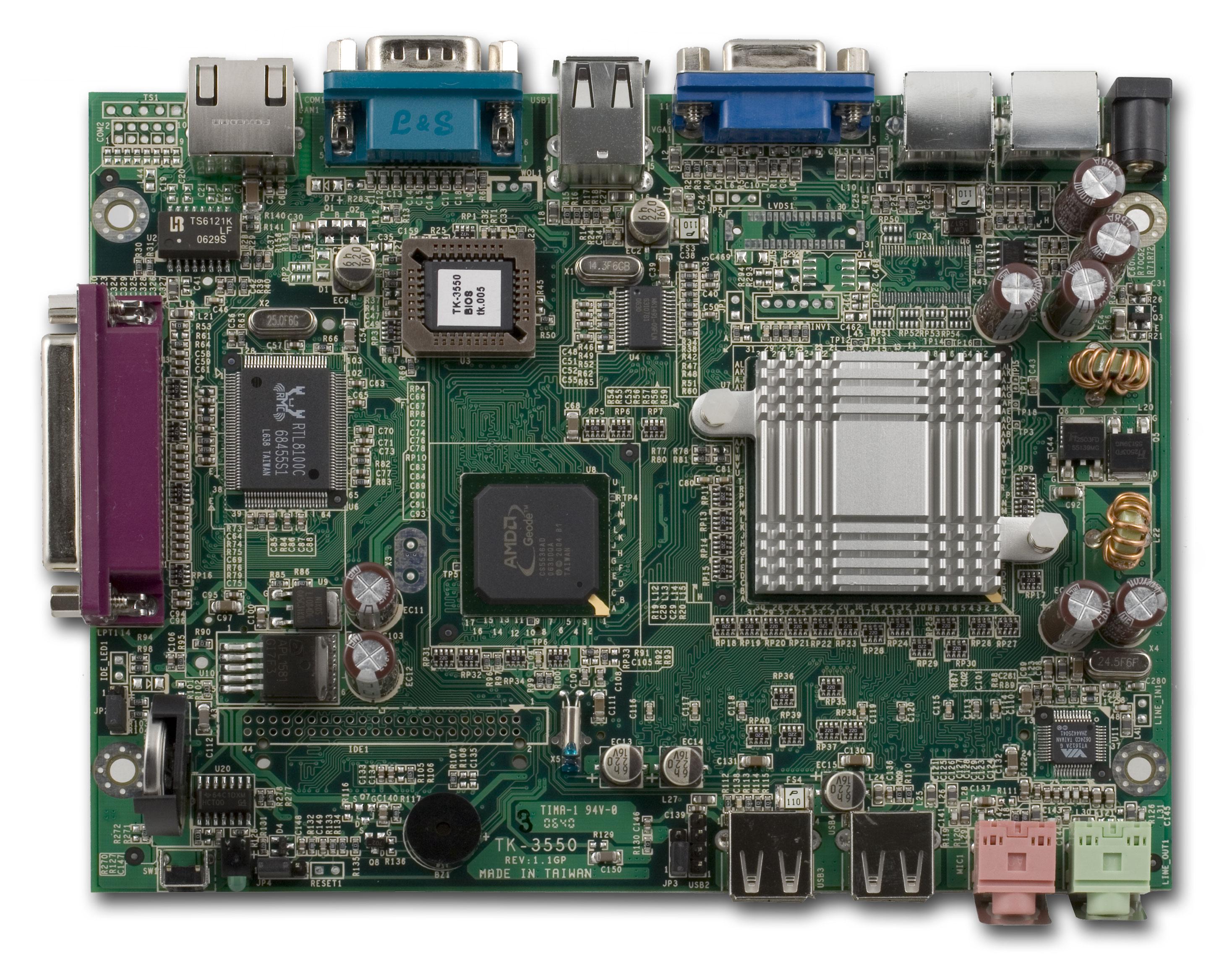

Встроенный сетевой адаптер выполнен на базе чипа Realtek RTL8100C (PCI/mini-PCI — интерфейс). На материнской плате стоит чипсет AMD CS5536, предназначенный для работы с процессорами AMD GX- и LX-серий. Сам процессор скрыт под радиатором, который помимо того, что прикреплен к плате штифтами, приклеен к самому процессору термоклеем, поэтому точную модель процессора выяснить не удалось (слишком велика вероятность повреждения самого чипа).

Спецификация:

Процессор AMD Geode GX 500 (судя по информации, полученной с консоли терминала)
Память ОЗУ 128Мб SDRAM-памяти DDR333
Память ПЗУ 32 Мб Flash памяти Trandscend CompatFlash
Сеть Realtek 8100SC, 10/100 Мбит/с
Порты LPT, COM (RS232), 4 × USB 2.0, 2 × PS/2 (под мышь и клавиатуру)
Установленная ОС Windows CE 5.0
Клиентские версии RDP 5.6 Client; Citrix ICA Client version 9.3
БП внешний 100–240 В — 5В, 6А
Потребляемая мощность до 20 Вт
Габаритные размеры/вес 40 × 190 × 140 мм / 1,5 кг

Конфигурация:

Базовая конфигурация терминального клиента заключается в настройке разрешения, глубины цвета, настройке сети и, собственно, в настройке подключений. Также интерфейс конфигурации позволяет производить установку драйвера принтера — после этого подключенный к терминальному клиенту AK-Systems принтер можно использовать для печати, причем печать можно осуществить как с самого клиента, так и «расшарить» подключенный принтер для использования его другими пользователями.

Большую часть скриншотов интерфейса настройки терминального клиента увидеть здесь (скриншоты сделаны методом "фотографии с CRT-экрана", так что за качество скриншотов отдельное "sorry").

Максимальное разрешение экрана, поддерживаемое терминальным клиентом, — 1600x1200@60Hz.

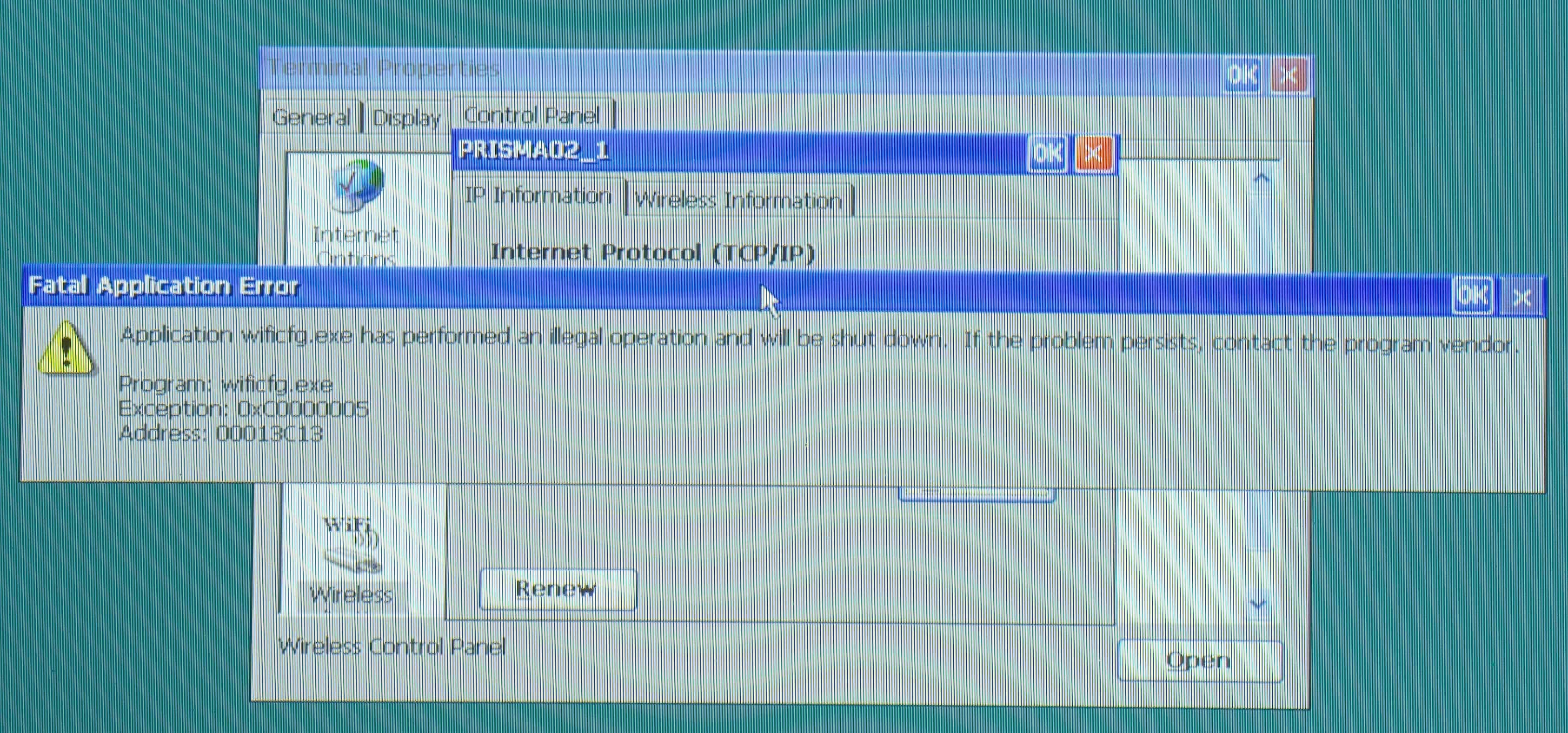

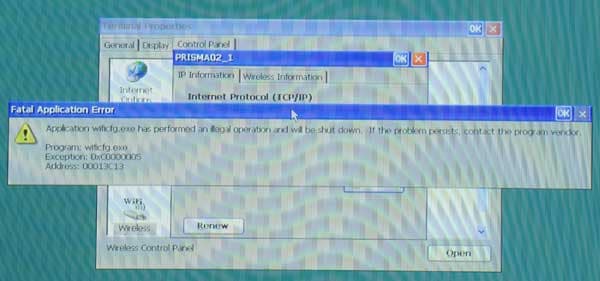

USB-порты терминального клиента позволяют подключать стандартные накопители данных (Flash, HDD и т.п.), беспроводные адаптеры (!), устройства для работы со смарт-картами. Тем не менее, открытие раздела интерфейса настройки конфигурации беспроводных устройств вызывает ошибку

Таким образом, нам удалось заставить работать принтер, подключенный к LPT-порту терминального клиента, и USB-Flash память — для этого в настройках подключения нужно указать, какие ресурсы терминала будут доступны, а также разрешить использование устройств, подключенных к тонким клиентам не сервере. Работа остальных устройств не проверялась по причине отсутствия таковых.

На сайте компании-производителя также заявляется, что устройство позволяет подключать USB-принтеры, но, судя по информации на форуме, который расположен на том же сайте, данная версия прошивки не поддерживает подключение USB-принтеров.

Из того, что хочется отметить напоследок — данный терминальный клиент позволяет использовать модемное подключение (при этом модем подключается к COM-порту терминала) для доступа к сети. Также возможно подключение посредством протоколов PPTP и PPPoE в случае необходимости.

Используя терминальный клиент AK-Systems совместно с терминальным сервером на базе Windows 2003, нам удалось запустить одновременно семь удаленных сеансов (при использовании протокола RDP). К сожалению, проверить работу устройства с использованием протокола Citrix ICA не было возможности.



Воспроизведение звука также осуществляется без особых проблем, но в некоторые моменты возможно пропадание звука с некоторым «хрипом» — судя по всему, это связано с передачей звука поверх протокола RDP. Звук, воспроизводимый через терминальный клиент, не имеет такой же «насыщенности» как при воспроизведении через компьютер — это может происходить по двум причинам:

  • Звуковая карта, установленная на терминальном клиенте
  • При воспроизведении звука, который «проходит через протокол RDP», невозможно использование возможностей DirectSound из пакета DirectX

Выводы:

Вряд ли стоит говорить о нужности-ненужности тонких клиентов — тема эта бесконечна, но судя по тому, что их предложение и спрос на рынке только растут — значит, данное оборудование нашло свою нишу в этом суровом мире.

Не стоит в очередной раз пересказывать все плюсы (пассивное охлаждение => снижение шума, низкое энергопотребление, отсутствие необходимости в апгрейдах и т.д.) и минусы (отсутствие возможности работы с графикой, видео и т.п.).

Из очевидных «недостатков» обнаружена только невозможность работы со встроенным WEB-браузером, адресная строка которого почему-то неактивна, и, следовательно, не позволяет ввести какой-либо адрес. Домашнюю страницу браузер открывает без особых проблем. И, как обычно, — цена на тонкие клиенты достаточно высока (как объясняют менеджеры, это связано с лицензиями на используемый Windows).

Других недостатков осмотр не выявил.



Оборудование предоставлено компанией AK-Systems
