Обзор линейно-интерактивного ИБП Ippon Simple 650 Euro
Мы уже знакомились с самыми разными источниками бесперебойного питания, предлагаемыми компанией Ippon, а сегодня рассмотрим новую модель Simple из линейки недорогих ИБП. Несмотря на название (simple означает «простой»), это не резервные, а линейно-интерактивные источники, их простота заключается в отсутствии любых и всяких дополнительных удобств, которые стоят денег, но не всегда оказываются востребованными на практике. Например, USB-интерфейс не нужен для работы с «некомпьютерными» устройствами, включая телекоммуникационное оборудование, а встраиваемый в некоторые недорогие модели простенький ЖК-дисплей не сильно информативен, да к тому же символы на нем зачастую попросту плохо читаются, особенно если смотреть с расстояния и чуть со стороны.
Сегодня в линейку входят две модели, отличающиеся предельной мощностью — 650 и 850 вольт-ампер, мы подробно рассмотрим младшую: Ippon Simple 650 Euro. Как легко догадаться, ИБП оснащен выходными «евророзетками» CEE7/4 (или Schuko, с двумя боковыми плоскими контактами защитного заземления), о других вариантах информации нет, возможно — пока.
Они заявляются как бюджетный вариант, предназначенный для защиты техники (персональных компьютеров и мониторов, периферийных, телекоммуникационных и других устройств) от основных неполадок с электропитанием как в офисе, так и дома.
Розничные цены на Ippon Simple 650 Euro во время тестирования начинались с 3200 рублей.
Описание
Для данного ИБП заявлено:
- выходное напряжение в батарейном режиме — модифицированная синусоида,
- наличие AVR (Auto Voltage Regulation), что обеспечивает широкий диапазон входных напряжений без перехода на батарею,
- возможность «холодного пуска»,
- интегрированная защита от высоковольтных выбросов,
- максимально простое управление.
Выходных розеток две, обе они подключены к инвертору/AVR и обеспечены бесперебойным питанием.
Параметры и комплектация
В таблице представлены заявленные характеристики рассматриваемой модели, взятые из официальных источников.
| Ippon Simple 650 Euro | |
|---|---|
| Входное напряжение (номинальное) | 230 В |
| Диапазон входного напряжения | 162—290 В |
| Частота входного напряжения | 40—70 Гц |
| Выходная мощность | 650 В·А / 360 Вт |
| Выходное напряжение (номинальное) | 230 В ± 10% |
| Частота выходного напряжения | 50 или 60 Гц ± 1 Гц |
| Автоматическая регулировка напряжения (AVR) | да |
| Форма выходного сигнала при работе от батарей | модифицированная синусоида |
| Время работы от батареи на нагрузку | 30% — 11 минут 50% — 5 минут 70% — 1 минута 12 секунд 100% — 30 секунд |
| Время переключения | типовое 2—6 мс, макс. 10 мс |
| Крест-фактор | 3:1 |
| Функция запуска оборудования без подключения к электросети (холодный старт) | есть |
| Тип, напряжение и емкость батареи | свинцово-кислотная необслуживаемая 1 × 12 В, 7 А·ч |
| Возможность подключения дополнительной батареи | нет |
| Максимальный ток заряда | н/д указана мощность зарядного устройства: 15 Вт |
| Типовое время заряда | 4 часа до 90% |
| КПД | в линейном режиме >95% (при нагрузке 100%) в режиме AVR >88% |
| Звуковая сигнализация | есть |
| Фильтрация импульсных помех | есть (150 Дж) |
| Перегрузочная способность в линейном режиме | >110% — выключится в течение 1 минуты >120% — выключится немедленно |
| Перегрузочная способность в режиме работы от батареи | >110% — выключится в течение 1 минуты >120% — выключится немедленно |
| Выходные разъемы | 2 × CEE7/4 (Schuko) |
| Дополнительные разъемы | нет |
| Интерфейс | нет |
| Защита линий передачи данных | нет |
| Размеры (Ш×В×Д) | 96×138×286 мм |
| Вес нетто/брутто | 3,9/4,2 кг |
| Шум | < 40 дБ |
| Условия работы | влажность 0—95% (без конденсации) температура от 0 до +40 °C |
| Стандартная гарантия | 24 месяца с даты продажи (не более 30 месяцев с даты производства) |
| Описание на сайте производителя | ippon.ru |
Традиционно для Ippon, перечень характеристик вполне исчерпывающий.

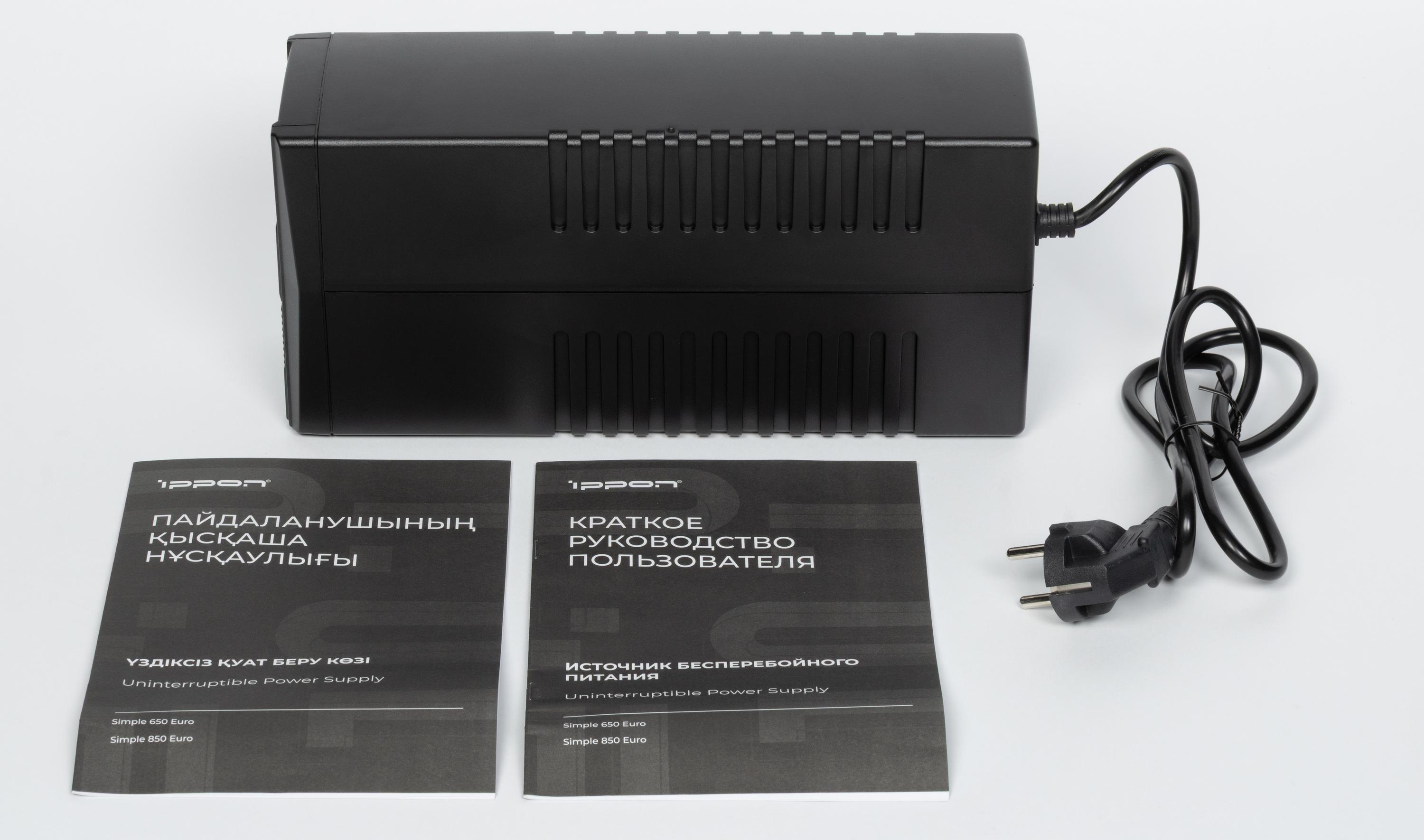

ИБП поставляется в коробке из обычного картона, в комплекте, кроме самого источника, лишь книжечки-инструкции на русском и казахском языках.
Внешний вид и органы управления

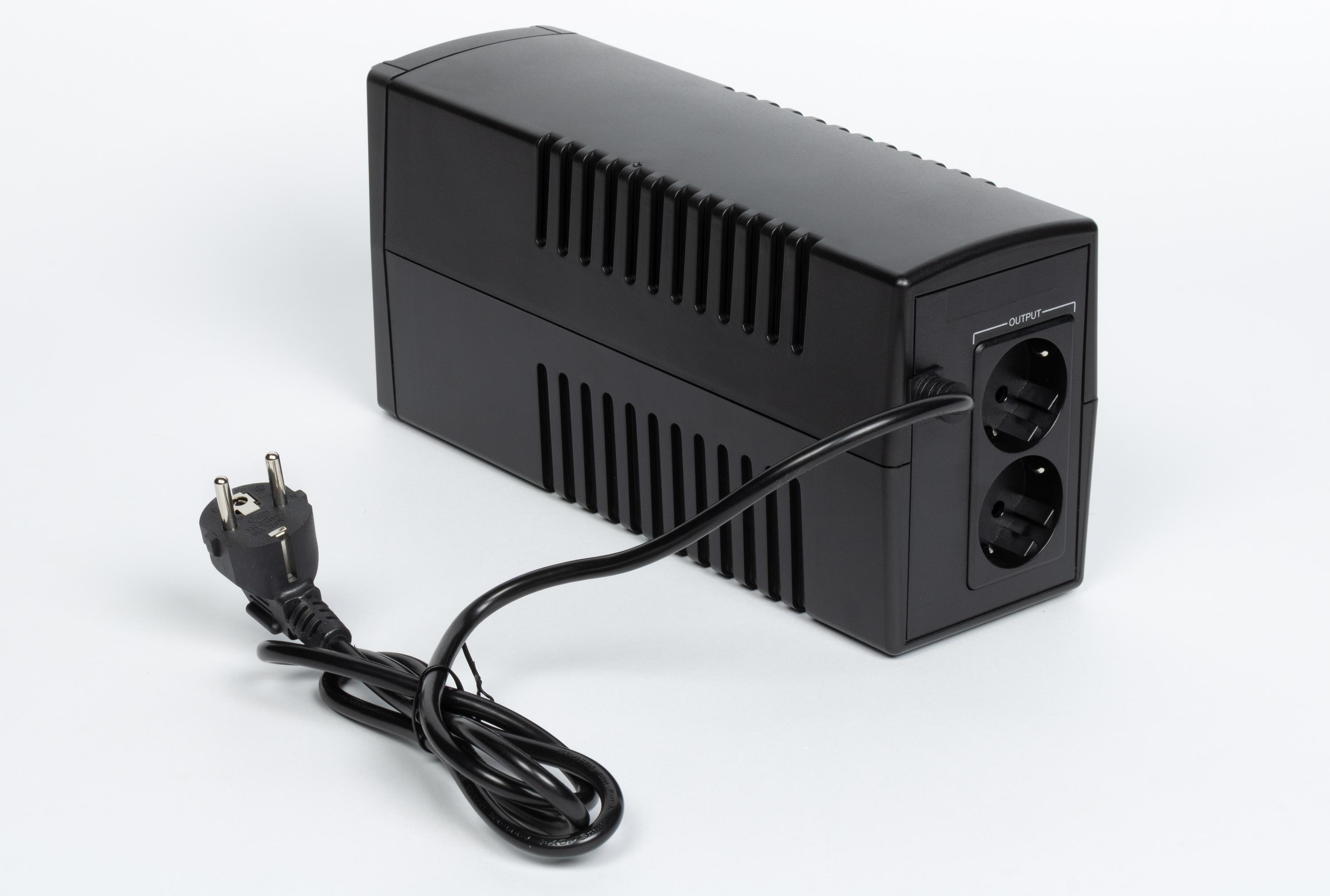

Корпус целиком выполнен из пластика матового черного цвета, форма стандартная — вытянутый «брусок», причем весьма компактный.

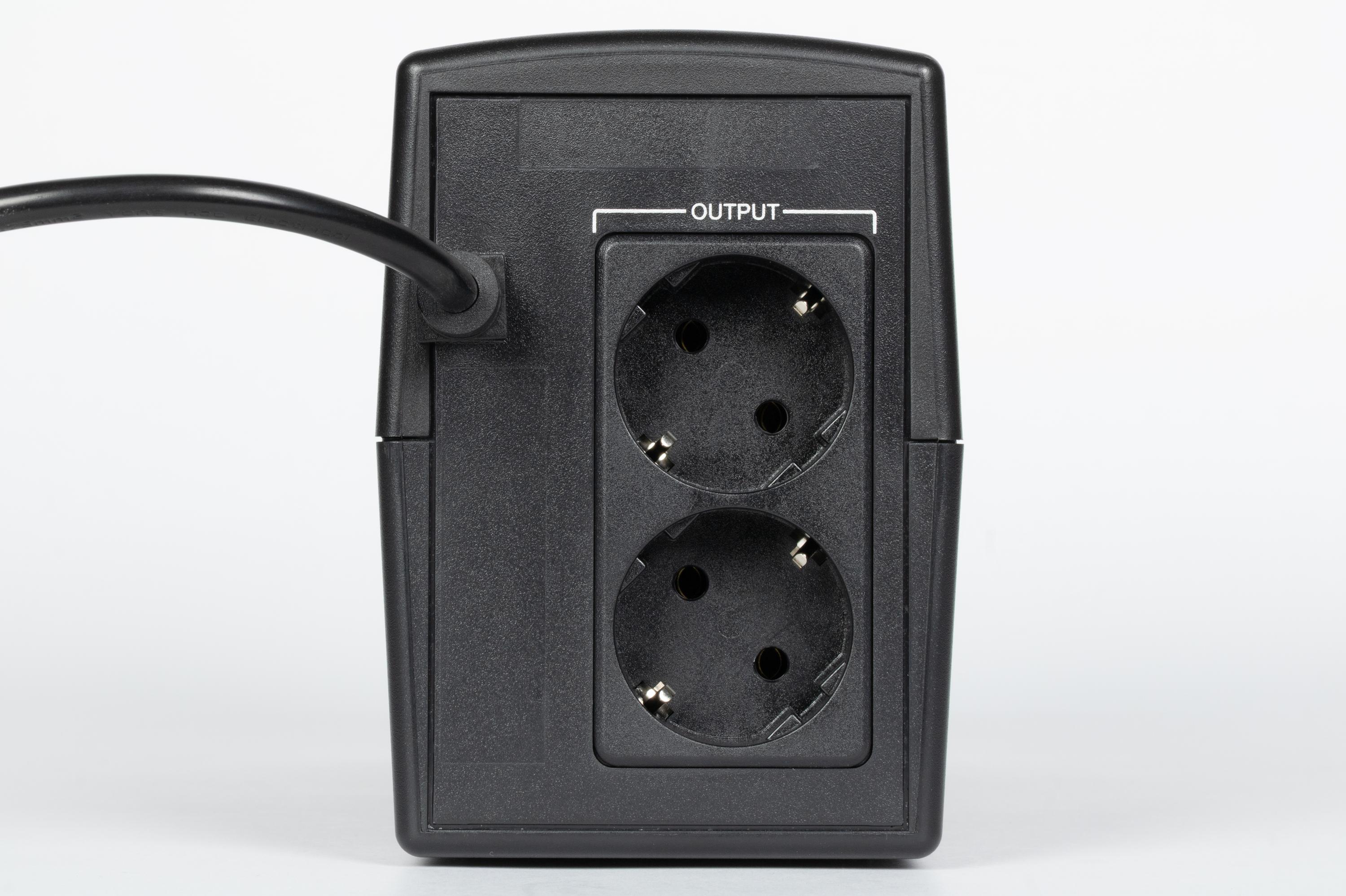

Как и у большинства аналогов, выходные розетки расположены сзади, там же находится и снабженное защитой от перетирания отверстие для входного кабеля, который сделан несъемным. Ограниченная площадь задней стенки не позволила разместить больше двух розеток Schuko.
Штока автоматического предохранителя нет — используется внутренний на 6,3 А.
На лицевой панели орган управления единственный: кнопка Power со встроенным синим индикатором.

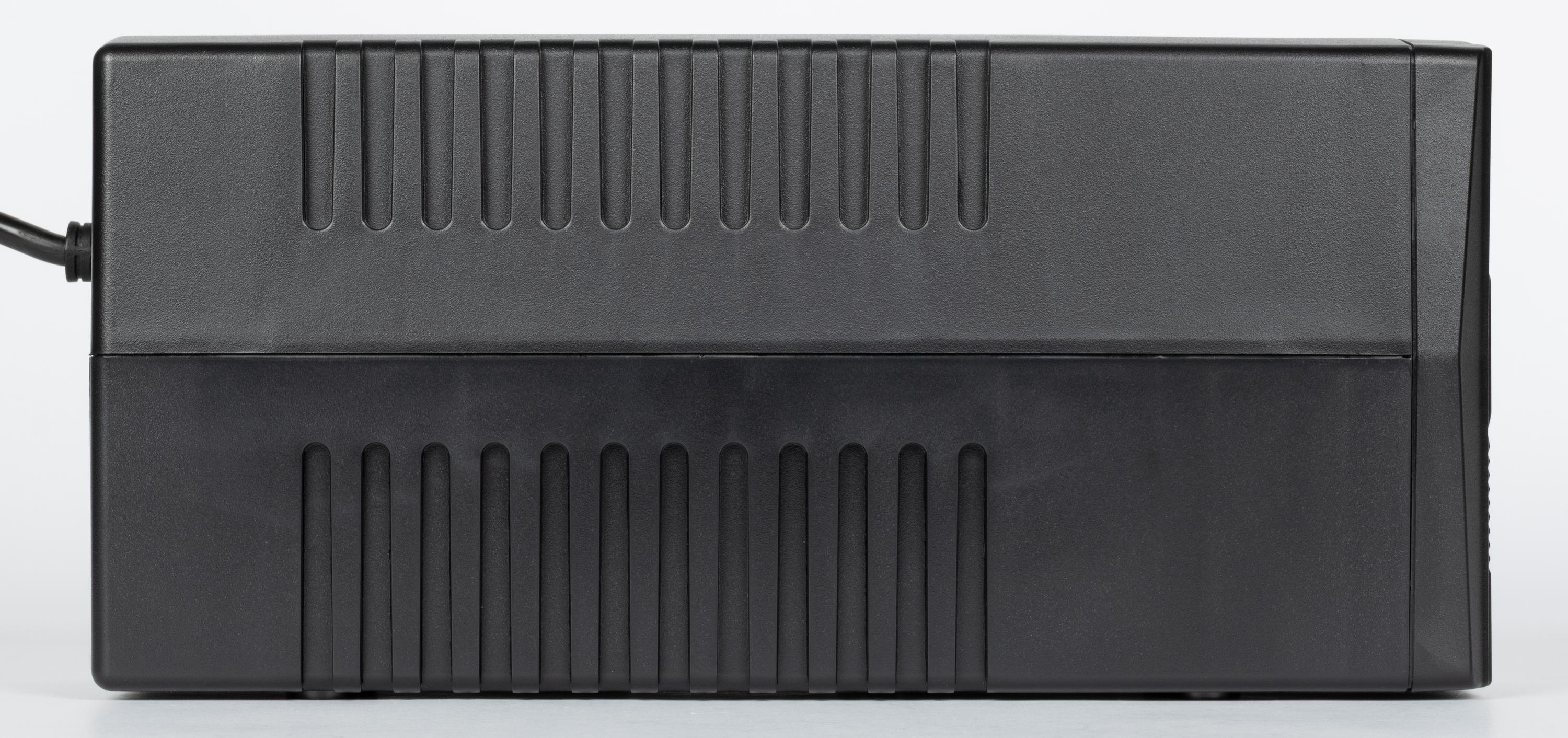

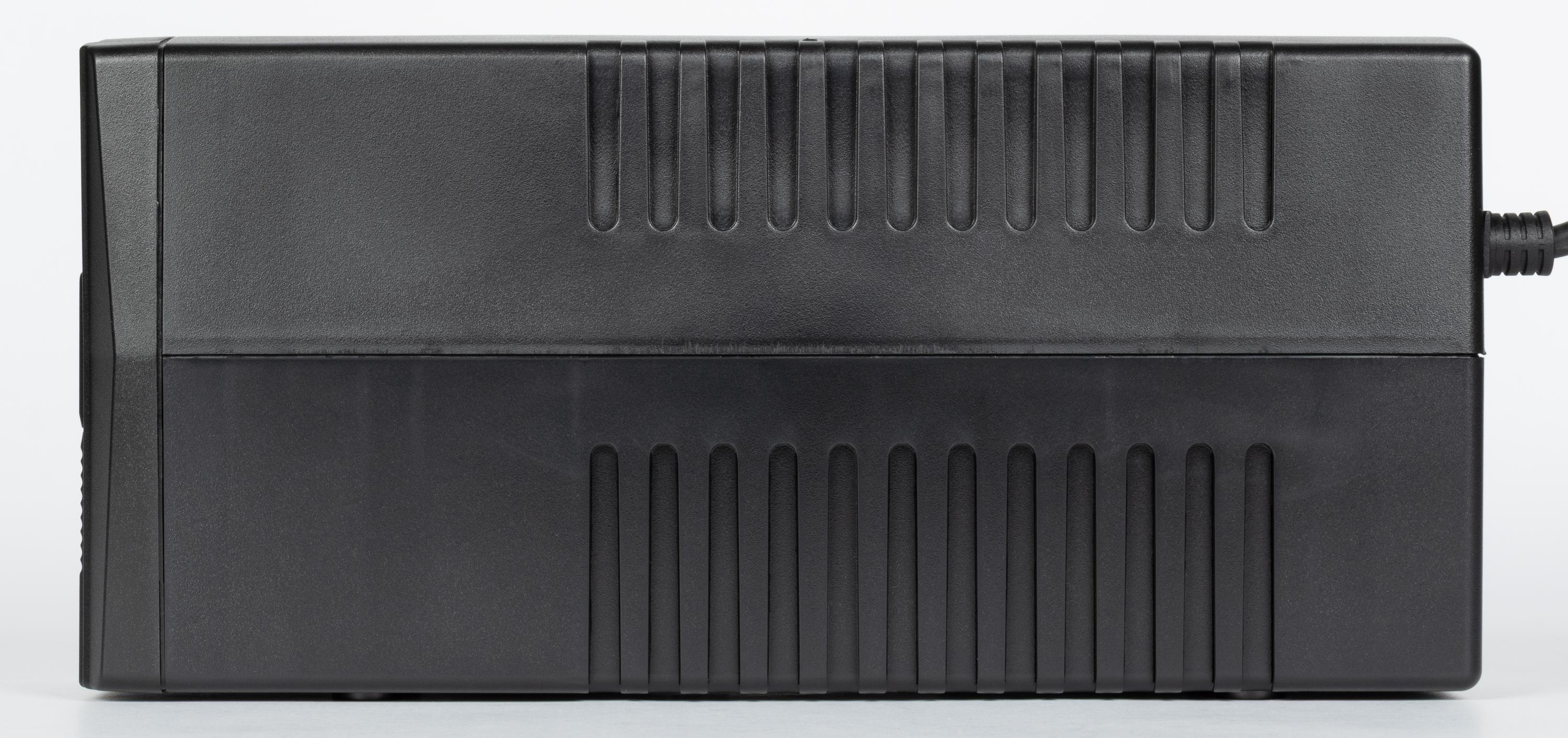

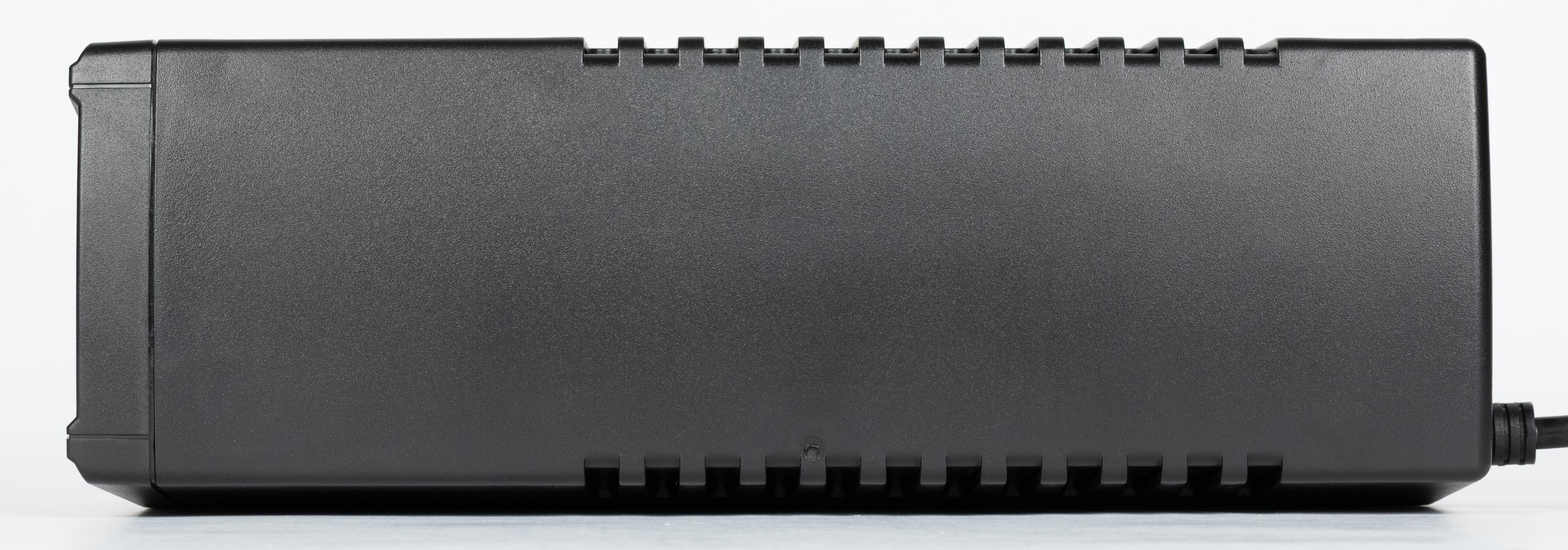

Вентиляционные отверстия в виде вертикальных прорезей имеются на боковых плоскостях, охлаждение пассивное.

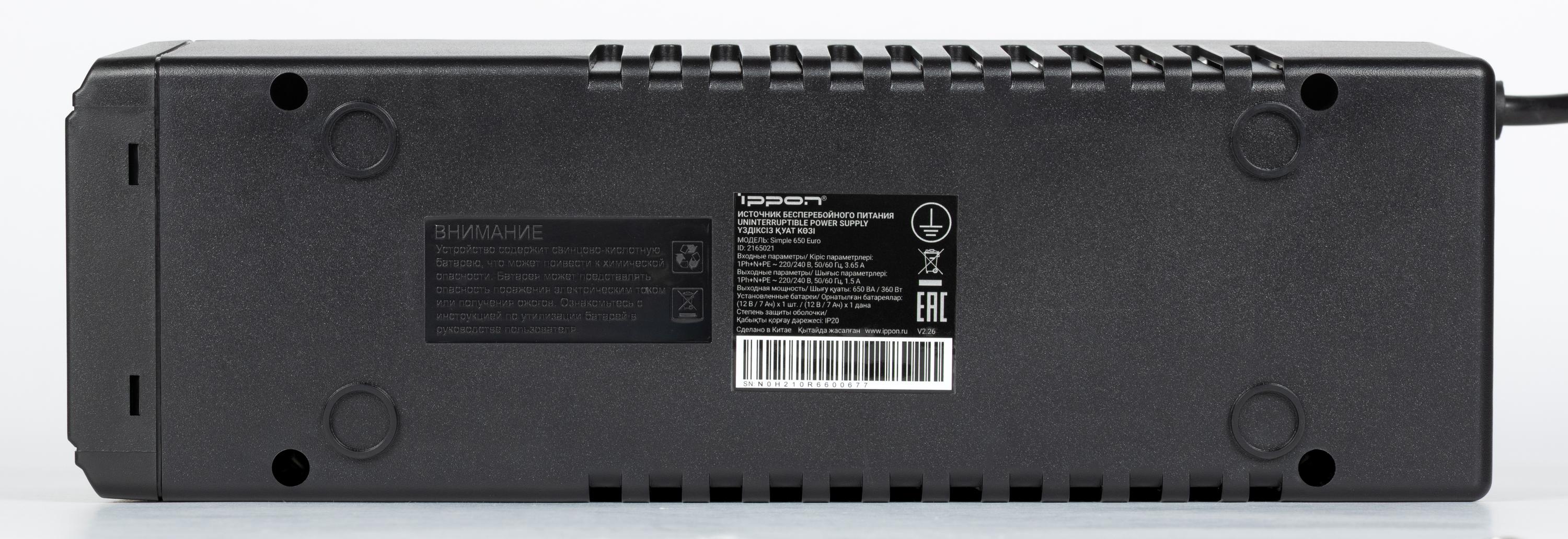

Ножки — пластиковые выступы без амортизирующих вставок. Быстрый доступ к батарее (например для ее замены) не предусмотрен. Наклейка с информацией о модели и серийным номером находится на днище.
Внутреннее устройство

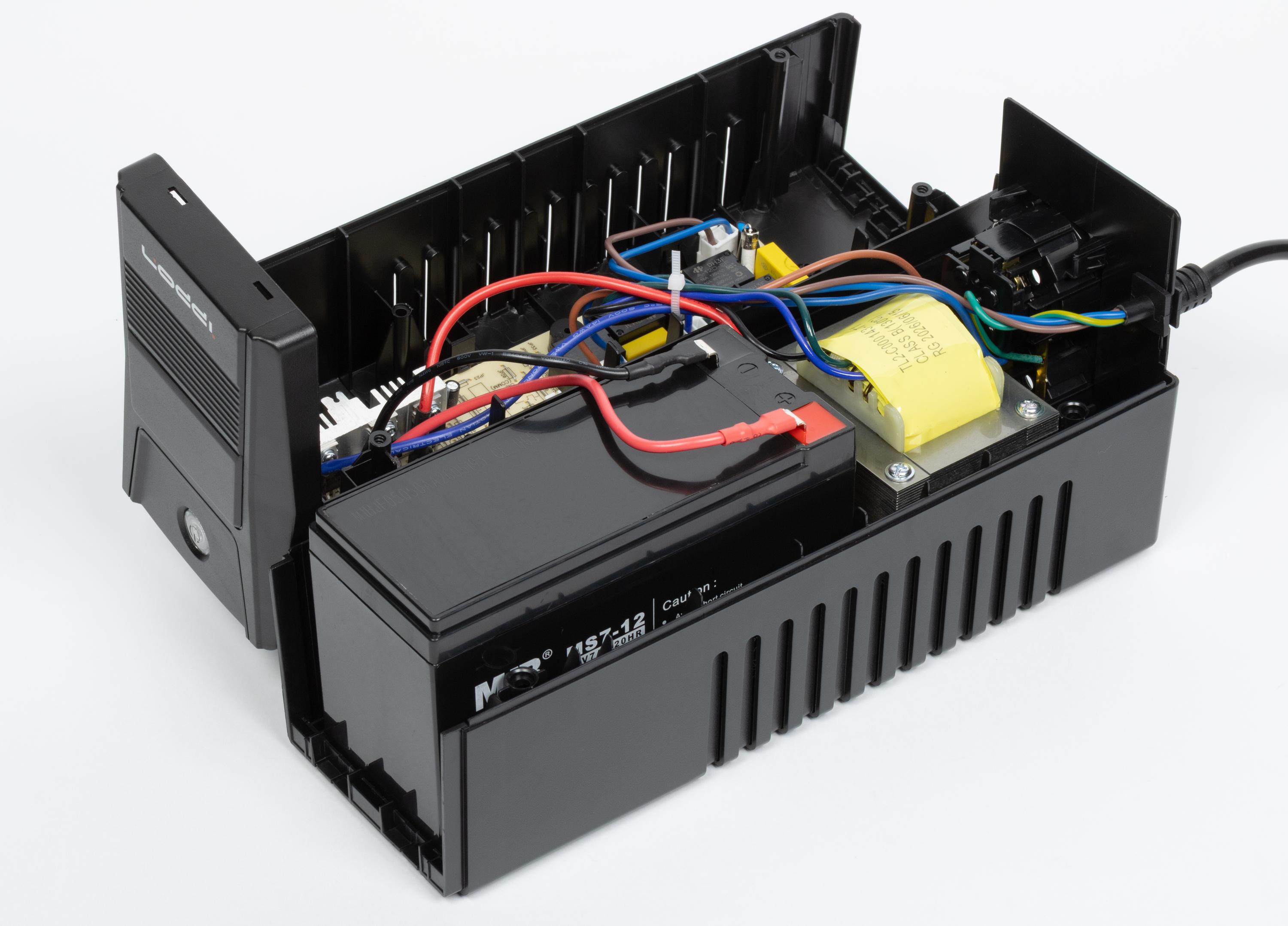

Чтобы вскрыть корпус, нужно перевернуть его «вверх ногами» и удалить четыре самореза в колодцах на днище. Затем надо вернуть ИБП в нормальное положение, снять лицевую панель (внизу она дополнительно крепится двумя защелками, а вверху — пластиковыми зацепами) и верхнюю П-образную крышку, на которой изнутри закреплена плата с электронными компонентами; эти панель и крышку можно и не разделять.
В нижней части остаются: сзади — трансформатор с сердечником на Ш-образных пластинах и задняя панель с розетками, спереди — батарея, которая просто вставлена в отведенный для нее отсек и не закреплена.

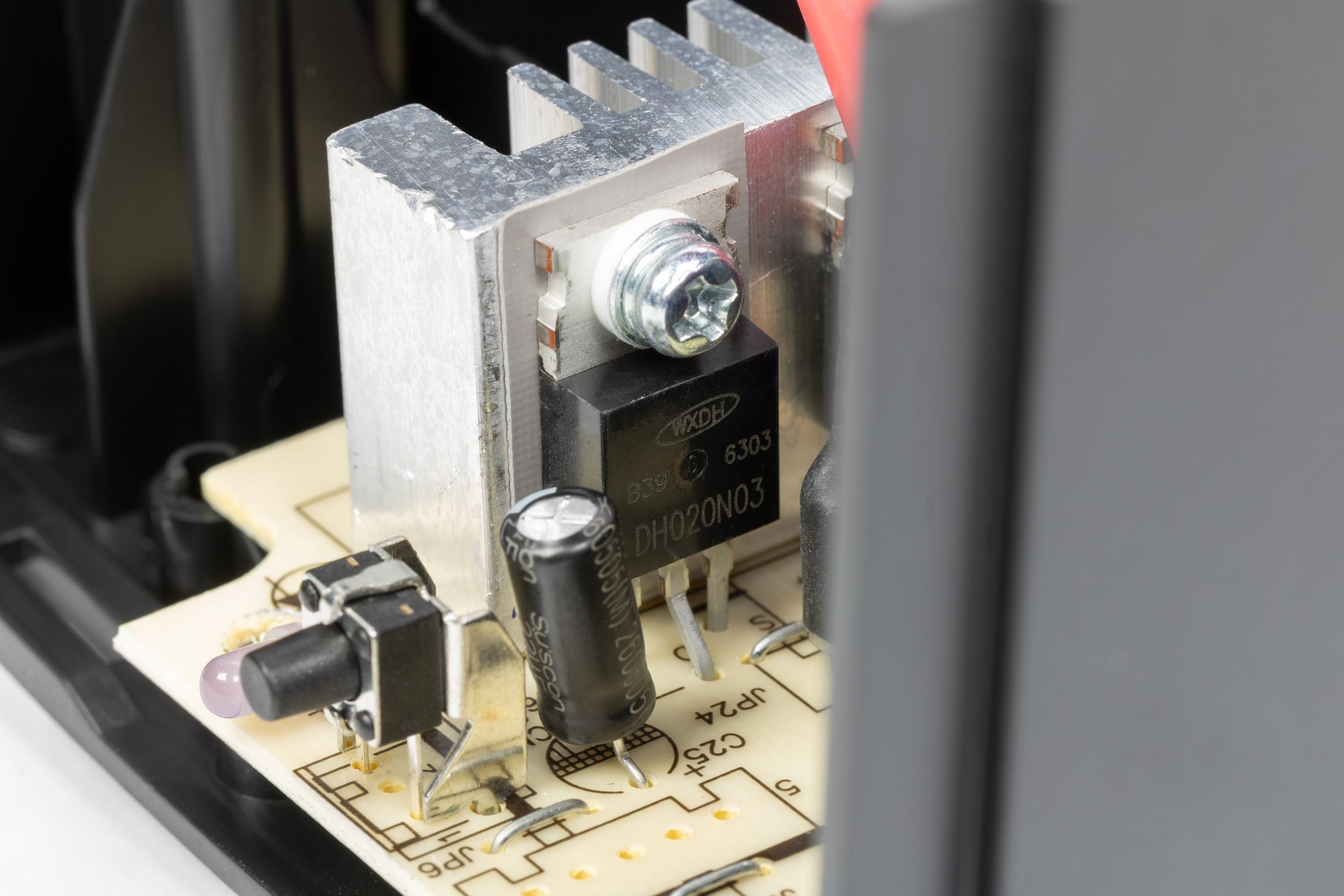

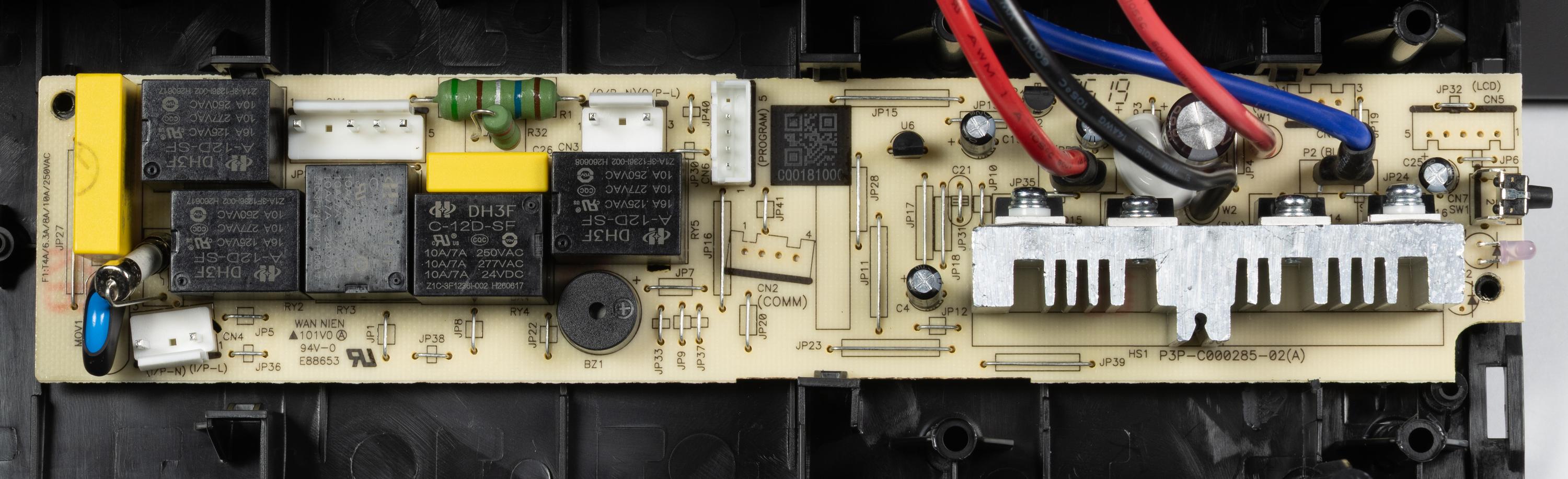

Инвертор выполнен на четырех МОП-транзисторах DH020N03, закрепленных на небольшом ребристом алюминиевом радиаторе, который расположен над батареей.
Коммутация осуществляется тремя реле DH3F A-12D-SF и двумя DH3F C-12D-SF, защита от импульсных помех содержит варистор и конденсатор. На входе распаян плавкий предохранитель с номиналом 6,3 А.
Батарея

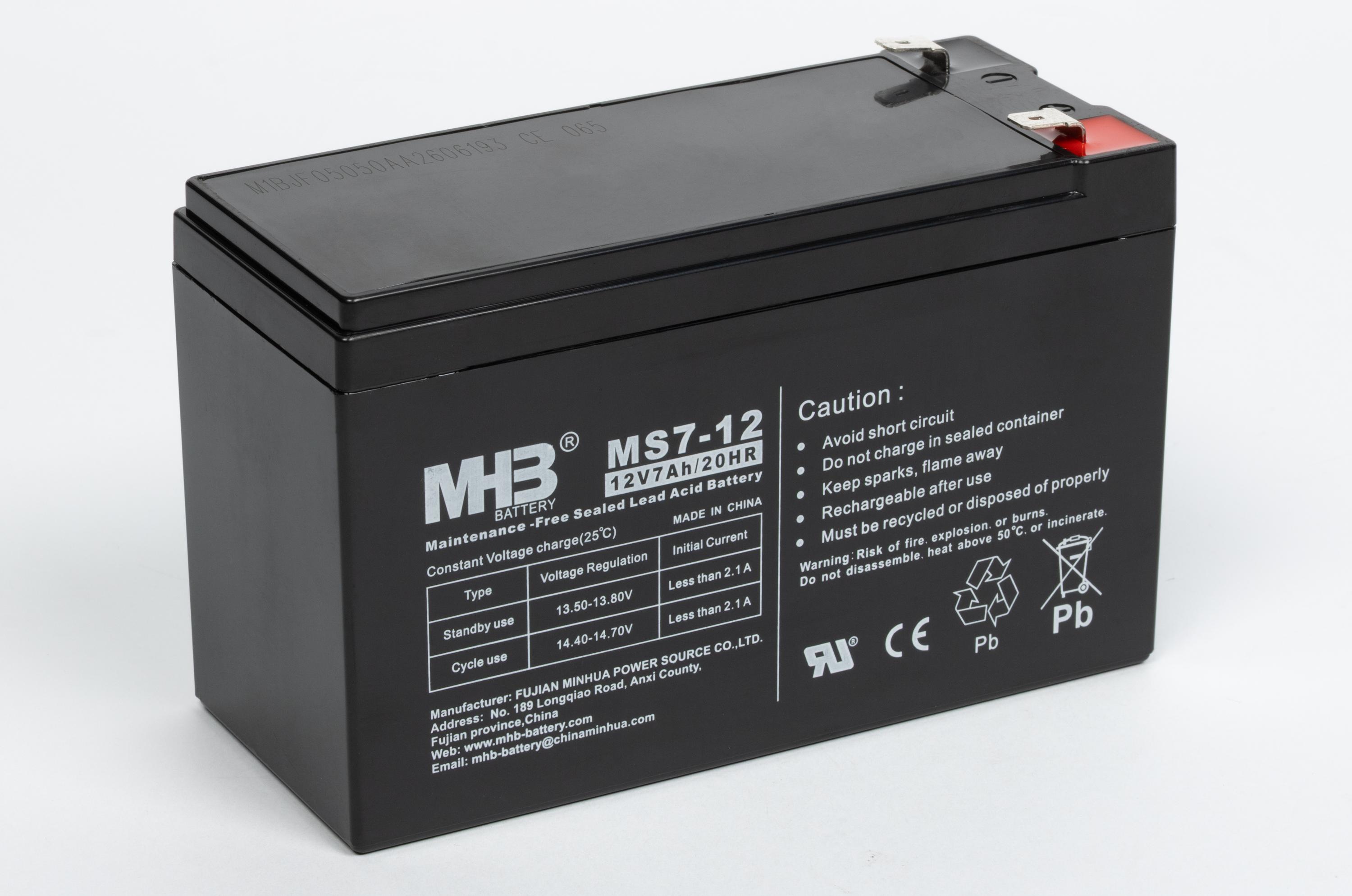

В нашем экземпляре установлена свинцово-кислотная аккумуляторная батарея MHB с заявленными напряжением 12 В и емкостью 7 А·ч.
Обозначенные на корпусе батареи 7 А·ч действительны для 20-часового разряда, то есть для токов порядка 0,35 А, что соответствует всего нескольким ваттам отдаваемой в нагрузку мощности. А для нагрузок, близких к максимальной заявленной для ИБП, токи исчисляются многими десятками ампер (во время тестирования с близкими к предельной нагрузками мы зафиксировали токи до 62 ампер), и емкость будет существенно меньше.
Обычно для защиты цепи заряда-разряда используют плавкие предохранители, но в данном случае они отсутствуют. Плохо это или не очень, подсказать могут лишь сотрудники сервисных центров, обладающие статистикой полезности таких предохранителей. Можно лишь напомнить: если они имеются, то всегда распаяны на плате, а потому явно не предназначены для замены пользователем.
Батарея начинает заряжаться, как только кабель питания ИБП подключается к розетке, в том числе когда источник не включен кнопкой.
В общем случае оптимальным для заряда считается ток порядка 0,1·С, где С — обозначенная емкость аккумулятора, то есть в данном случае 0,7 А. Мы зафиксировали максимальное значение 1,4 А, но действовало оно лишь в течение нескольких минут в самом начале заряда, а после работы на предельную нагрузку — и вовсе несколько десятков секунд:
| Начало | 1 минута | 15 минут | 30 минут | 45 минут | 1 час | 1 час 15 минут | 1 час 30 минут | 1 час 45 минут | 2 часа и далее | |
|---|---|---|---|---|---|---|---|---|---|---|
| После 395 Вт | 1,4 А | 1,3 А | 0,69 А | 0,36 А | 0,23 А | 0,15 А | 0,14 А | 0,11 А | 0,09 А | ≤ 0,07 А |
Чтобы наглядно показать влияние глубины разряда на потребление при заряде батареи и соответственно на время последующего восстановления энергии, мы сделали два цикла замеров потребления от внешней сети переменного тока во время заряда после отключения при автономной работе с нагрузками 360 Вт и 25 Вт и последующего восстановления напряжения на входе ИБП. Результаты замеров потребляемой мощности, сделанные внешним прибором, приведены в таблице.
| Начало | 15 мин. | 30 мин. | 45 мин. | 1 час | 1 час 15 минут | 1 час 30 минут и далее | |
|---|---|---|---|---|---|---|---|
| После 360 Вт | 34 Вт | 25 Вт | 18 Вт | 15 Вт | 13,5 Вт | 12,8 Вт | ≈12,6 Вт |
| Начало | 1 час | 2 часа | 2,5 часа | 3 часа | 3,5 часа | 4,5 часа | 5 часов | 6 часов и далее | |
|---|---|---|---|---|---|---|---|---|---|
| После 25 Вт | 36 Вт | 33 Вт | 31 Вт | 26 Вт | 21 Вт | 17 Вт | 14,5 Вт | 13,7 Вт | ≈13 Вт |
Вполне можно считать, что в первом случае для заряда потребовалось не более полутора часов, во втором гораздо больше — около 5,5-6 часов. В целом можно сделать вывод: заявленные «4 часа до 90%» действительны при работе с малыми нагрузками, а в случае автономной работы на средние и большие нагрузки времени может потребоваться в два-три раза меньше.
При этом коэффициент мощности в начале заряда находился на уровне 0,72-0,75, а к концу процесса снижался до 0,46-0,49.
Во время заряда без подключения внешних нагрузок больше всего нагревается сердечник трансформатора AVR — температура корпуса над ним на 21-22 градуса выше температуры в помещении, радиаторы нагреваются существенно меньше.
Тестирование
Уточнения к спецификации
Сначала уточним несколько достаточно важных моментов.
Работа от батареи при малых нагрузках: много нареканий в некоторых моделях ИБП вызывает «режим экономии заряда» (Green Mode, Green Power), не позволяющий использовать их для работы с устройствами, потребляющими небольшую мощность (компьютер в режиме энергосбережения, сетевой роутер): источник считает, что если нагрузки нет или почти нет, то лучше выключиться, чтобы сэкономить электроэнергию и/или заряд батареи.
В данном случае наличие подобного не заявлено, да и в принципе представляется маловероятным, но всё же мы попробовали автономную работу вообще без нагрузки: в течение часа источник не отключался.
Холодный старт: проверили — работает, подать напряжение на подключенные нагрузки в отсутствие питания на входе ИБП вполне можно.
Совместимость с нагрузками, БП которых оснащен APFC: для проверки мы ограничиваемся подключением компьютера среднего класса, имеющего блок питания be quiet! Straight Power 10 с заявленной мощностью 500 Вт и с APFC. При работе в офисных приложениях он потребляет 150-230 В·А (вместе с монитором), никаких проблем не наблюдалось.
Проводить тесты с разными блоками питания и в диапазоне потребляемых мощностей нет смысла: всё равно это будут лишь частные случаи, не дающие однозначного ответа на животрепещущий вопрос «а будет ли нормально работать именно с моим компьютером?».
Собственное потребление: при полностью заряженном (не менее 6 часов) аккумуляторе включенный источник потребляет не более 13 Вт (или 26,5 В·А, PF = 0,49), при выключении источника кнопкой получается чуть меньше: 12,2 Вт (или 26 В·А, PF = 0,47).
Как показано выше, в процессе зарядки встроенной батареи, разряженной до автоотключения ИБП при нагрузке 25 Вт, собственное потребление было заметно больше, в максимуме оно составило 36 Вт (50 В·А, PF = 0,72).
Форма выходного напряжения
Выходное напряжение при работе от батареи — вполне обычная для подобных ИБП «модифицированная синусоида», ничего общего с синусоидой не имеющая, но вполне пригодная для работы c нагрузками, оснащенными импульсными блоками питания.
Вот ее внешний вид на нагрузках 100 Вт и 400 В·А (PF = 0,7), цена деления по горизонтали 5 мс:
Как видите, форма существенно меняется в зависимости от нагрузки.
Температурный режим, шум
Обычно источник нагревается заметно: во время заряда батареи при включенном кнопкой ИБП температура в самой горячей точке корпуса (задняя часть верхней крышки над трансформатором AVR) может быть на 21-22 градуса выше, чем у окружающей среды.
При автономной работе с малыми и средними нагрузками, которая длится достаточно долго, нагрев примерно такой же. При больших нагрузках источник отключается довольно быстро, и внешние части корпуса просто не успевают сколь-нибудь существенно нагреться. И даже вообще без нагрузки верхняя крышка нагревается на 15-16 градусов.
Пожалуй, единственным источником шума в ИБП является трансформатор: замер с расстояния в 1 метр показывает величину 33-33,5 дБА, что вполне соответствует спецификации. Звук низкочастотный, ровный, спокойный, без раздражающих призвуков.
Еще есть довольно громкие щелчки реле, но эти звуки слишком кратковременные и нерегулярные, чтобы всерьез воспринимать их как шум.
Автономная работа
В батарейном режиме каждые 30 секунд раздается короткий звуковой сигнал (громкий и с привлекающей внимание тональностью, отключить его нельзя), светодиод индикатора мигает. Ближе к окончанию энергии эти сигналы становятся частыми.
Переходим к тестированию автономной работы с разными нагрузками (значения мощности приведены для питания от напряжения 220 В). Вот результаты в виде графиков:
Точные значения приведены в таблице.
| Нагрузка, Вт | Время работы от батарей, ч:мм:сс |
|---|---|
| 25 | 1:06:10 |
| 50 | 0:35:36 |
| 100 | 0:14:29 |
| 200 | 0:04:18 |
| 300 | 0:00:46 |
| 360 | 0:00:33 |
| 395 | 0:00:29 |
| 450 | отключается примерно через секунду в линейном и батарейном режимах |
В рамках заявленного максимума время автономной работы примерно соответствует цифрам, приведенным в описании. Предпоследняя строчка соответствует работе с перегрузкой, которую спецификация для автономного и линейного режимов допускает в пределах 10%, а последняя — перегрузка выше 20%, при которой ИБП должен выключиться немедленно, что мы и увидели: ИБП почти сразу выключился, зазвучал постоянный сигнал, который можно сбросить выключением источника.
Отклонение по частоте на выходах при работе от батареи не превышало ±1 Гц.
Автоматическая регулировка выходного напряжения
ИБП оснащены двухступенчатой системой AVR, одна ступень (повышающая) срабатывает при уменьшении входного напряжения, а вторая (понижающая) при увеличении.
Приводим результаты для Ippon Simple 650 Euro при работе на нагрузку 100 Вт (номинальное значение при 220 В). Несмотря на заявленный в спецификации верхний предел в 290 В, мы всё же исследовали поведение источника до 300 вольт.
| Входное напряжение (при понижении от 300 до 0 В) | Выходное напряжение | Режим работы |
|---|---|---|
| 300—276 В | 220 В | от батареи |
| 275—240 В | 228—203 В | от сети с понижением (AVR) |
| 239—194 В | 239—194 В | напрямую от сети |
| 193—160 В | 226—197 В | от сети с повышением (AVR) |
| 159 В и менее | 220 В | от батареи |
| Входное напряжение (при повышении от 0 до 300 В) | Выходное напряжение | Режим работы |
| менее 165 В | 220 В | от батареи |
| 165—202 В | 195—234 В | от сети с повышением (AVR) |
| 203—249 В | 203—249 В | напрямую от сети |
| 250—289 В | 209—237 В | от сети с понижением (AVR) |
| 290 и более | 220 В | от батареи |
Для оценки ИБП мы ориентируемся на ГОСТ 32144-2013 и 29322-2014, которые допускают отклонения в пределах ±10%, то есть для заявленного номинального выходного напряжения 230 В «законным» будет диапазон от 207 до 253 вольт. В спецификации пределы точно такие же.
Из таблицы видно: «в плюс» напряжение на выходе ИБП может уходить до 249 В, что вполне допустимо, а «в минус» — до 194 В, что на 15% меньше номинальных 230 В, то есть не совсем в рамках ГОСТов. Но если не очень придираться и учитывать возможную погрешность измерений, то соответствие и требованиям стандарта, и данным в спецификации вполне приемлемое.
Разница между значениями для перехода в какой-то режим и возвратом из него (или гистерезис) является необходимой: без нее при небольших колебаниях входного напряжения вокруг значения переключения источник постоянно переходил бы из режима в режим.
Переходные процессы
Спецификация гласит: «Время переключения — типовое 2—6 мс, макс. 10 мс». Но при этом не уточняется, о каком именно переключении идет речь, а вариантов много: с AVR на прямую трансляцию входной сети, с инвертора на трансляцию, обратные операции, да еще и переход с инвертора на повышающую ступень AVR, когда входное напряжение не пропало совсем, а сначала понизилось ниже 160 и потом поднялось до 190-200 В. Поэтому придется считать, что любой переходной процесс должен длиться не более 10 мс.
Рассмотрим некоторые варианты. Здесь одно деление по горизонтали 10 мс.
Пропало напряжение во внешней сети:
Внешняя сеть вернулась к норме:
Теперь AVR — входное напряжение понизилось, включается повышающая ступень:
Возврат с повышения к прямой трансляции:
AVR понижает слишком высокое напряжение:
Возврат с понижения к прямой трансляции:
Переходные процессы длятся не более 10 мс, но чаще укладываются даже не в максимальный, а в типовой заявленный интервал 2—6 мс. Порой наблюдается дребезг контактов.
Итог
Источник бесперебойного питания Ippon Simple 650 Euro по большинству проверенных нами параметров соответствует требованиям ГОСТ и заявленным характеристикам. Выход за пределы допустимых 10% наблюдался — при некоторых обстоятельствах на нагрузке может получаться 194-195 вольт, но такое заниженное напряжение не повлияет на работу подавляющего большинства устройств с импульсными источниками питания, для которых и предназначены модели с модифицированным синусом в батарейном режиме.
В отсутствие встроенных вентиляторов шумит источник не очень сильно, однако в очень тихом помещении гул трансформатора AVR может быть заметен.
Индикация режимов простейшая — звуковой сигнал и мигание единственного светодиода. Подключение к компьютеру для мониторинга и управления не предусмотрено.
Наличие в линейке Simple двух моделей позволит потенциальным покупателям выбрать ИБП в соответствии со своими потребностями в плане мощности нагрузок, не переплачивая при этом.
