Обзор корпуса Fractal Design Vector RS Tempered Glass



Корпуса Fractal Design всегда имели максимально утилитарный дизайн, обычно это был черный или белый параллелепипед с плоскими гранями и матовым покрытием. Подобный дизайн имеет большое количество сторонников, но в последнее время на рынке компьютерных корпусов наблюдается бурный рост числа моделей, использующих стеклянные элементы — не только для боковых стенок, но и для других внешних элементов. Также есть корпуса, в конструкции которых предпринимаются попытки минимизировать количество пластиковых деталей, реализовав концепцию glass&steel, то есть создав корпус, внешние элементы которого будут только стеклянными или стальными (алюминиевыми). Кстати, именно алюминий из полноразмерных корпусов уже почти ушел, уступив свое место конструкциям из стали.



Концепции дизайна сейчас встречаются тоже весьма разные: от максимально зализанных форм с закругленными ребрами до решений с повышенным количеством ребер. Последнее достигается за счет пересекающихся поверхностей, число которых увеличено путем формирования декоративных элементов на передней и верхней стенке корпуса, которые обычно выполняются плоскими.

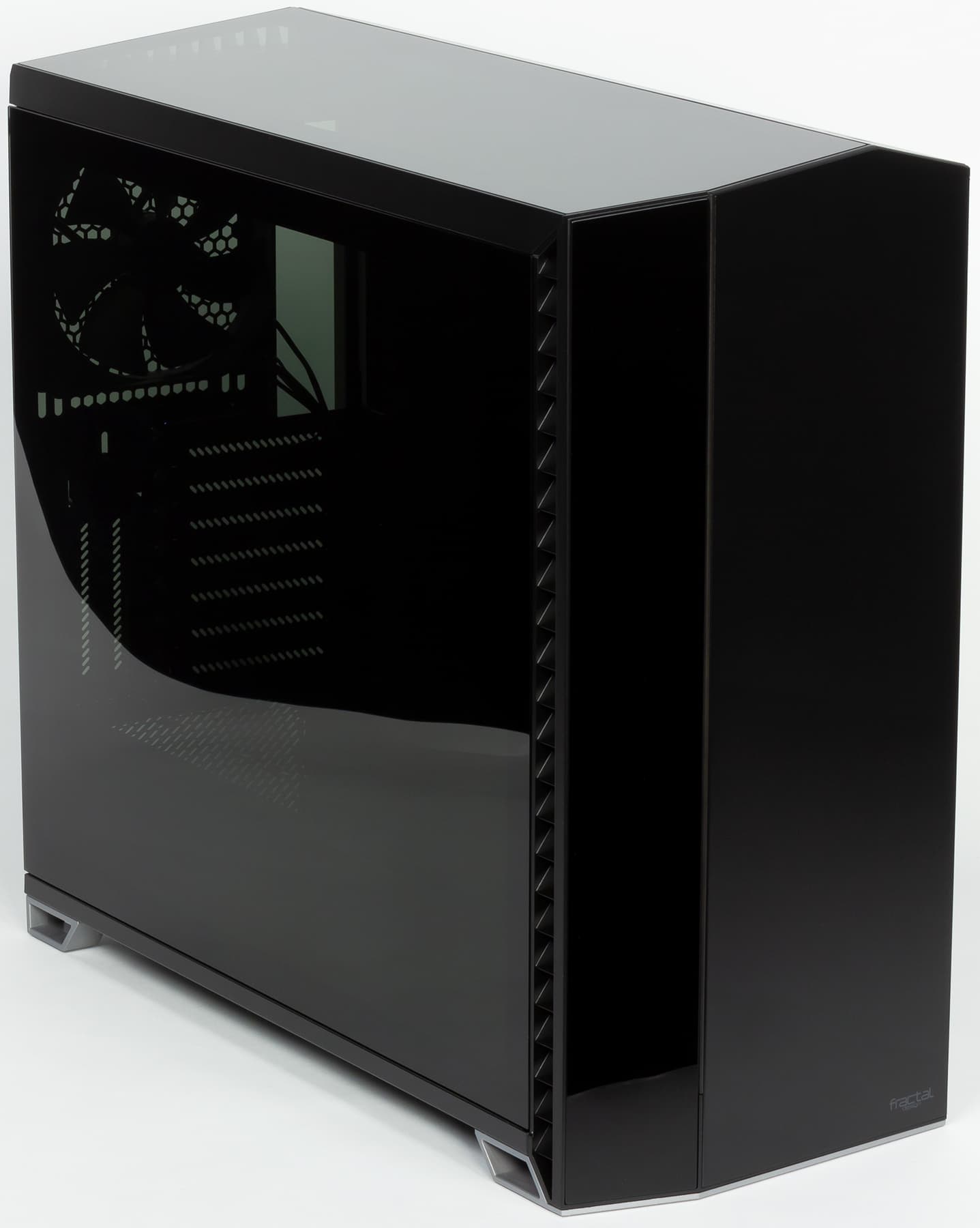

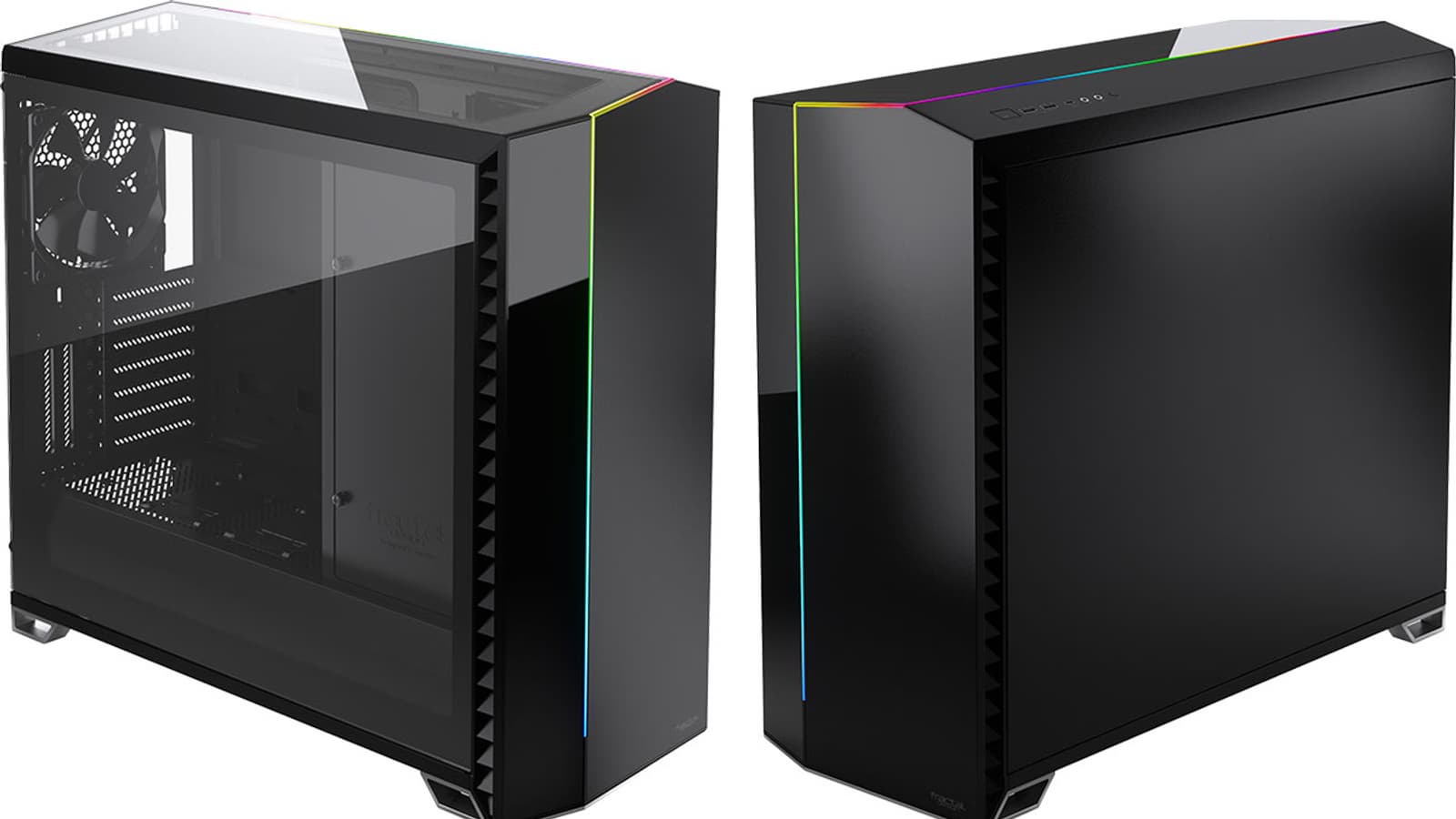

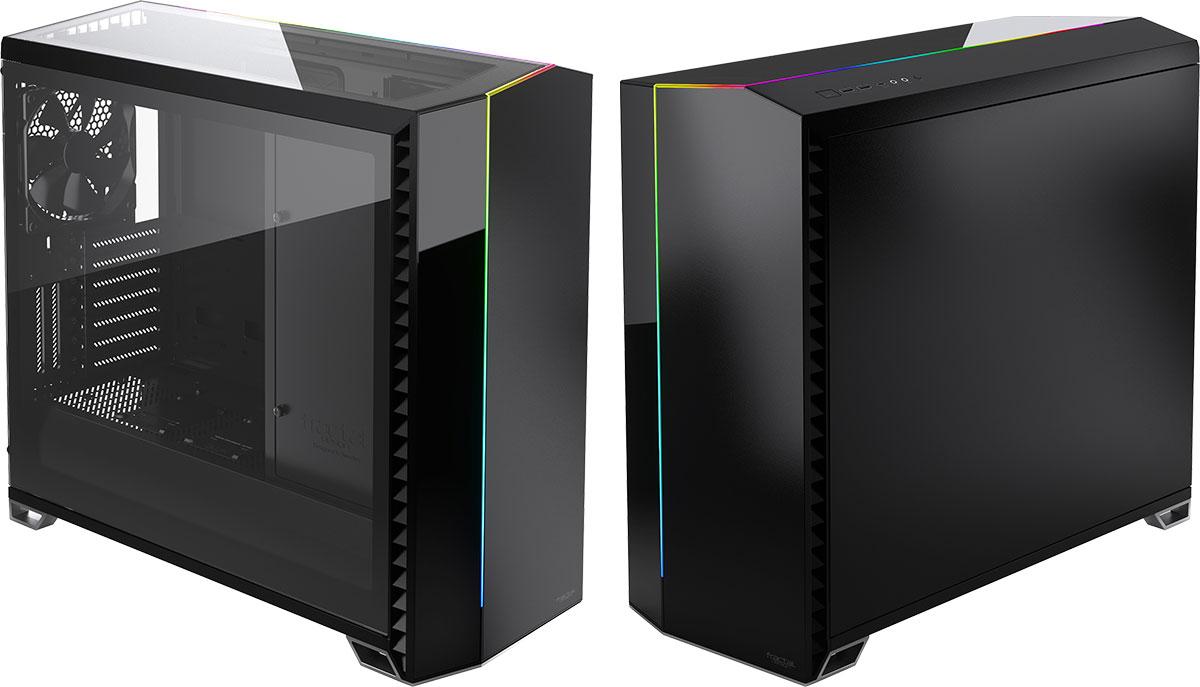

Как раз к такому варианту внешнего исполнения можно отнести корпус Fractal Design Vector RS. Сразу отметим, что существует он в двух очень похожих вариантах исполнения, которые отличаются лишь степенью тонировки стеклянных элементов. Снаружи у корпуса почти нет пластиковых деталей: передняя и верхняя панели имеют лицевую поверхность, выполненную из сочетания стекла и стали, а боковые стенки — стеклянная (слева) и стальная (справа, с акустическим покрытием). Пластик есть лишь на боковых торцах передней панели в районе воздуховодов, а также из него выполнены опорные элементы снизу корпуса. Внешне корпус воспринимается плотным и цельным, производит впечатление дорогого и качественного продукта.

Розничные предложения Fractal Design Vector RS TG
Розничные предложения Fractal Design Vector RS Dark TG

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект крепежа рассортирован в отдельные пакеты по типам элементов, что экономит время при сборке.

Компоновка

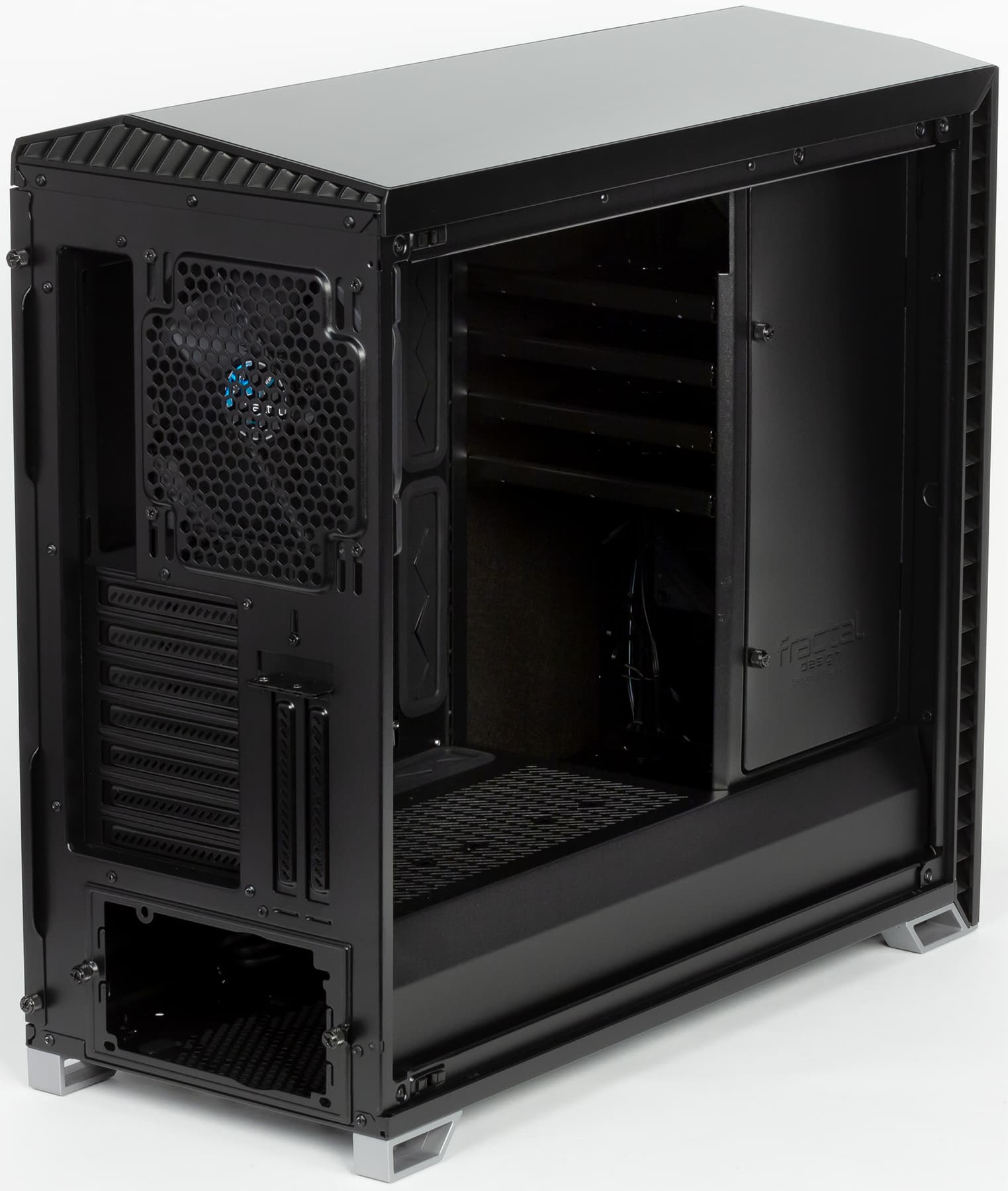

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но выполнен он в виде вертикальной стойки, в которой для каждого накопителя предусмотрен отдельный стальной контейнер, имеющий индивидуальное крепление в стойку. Отсек для накопителей разборный и съемный: можно демонтировать его целиком или переставить на другую сторону, освободив место для компонентов СЖО или видеокарты.

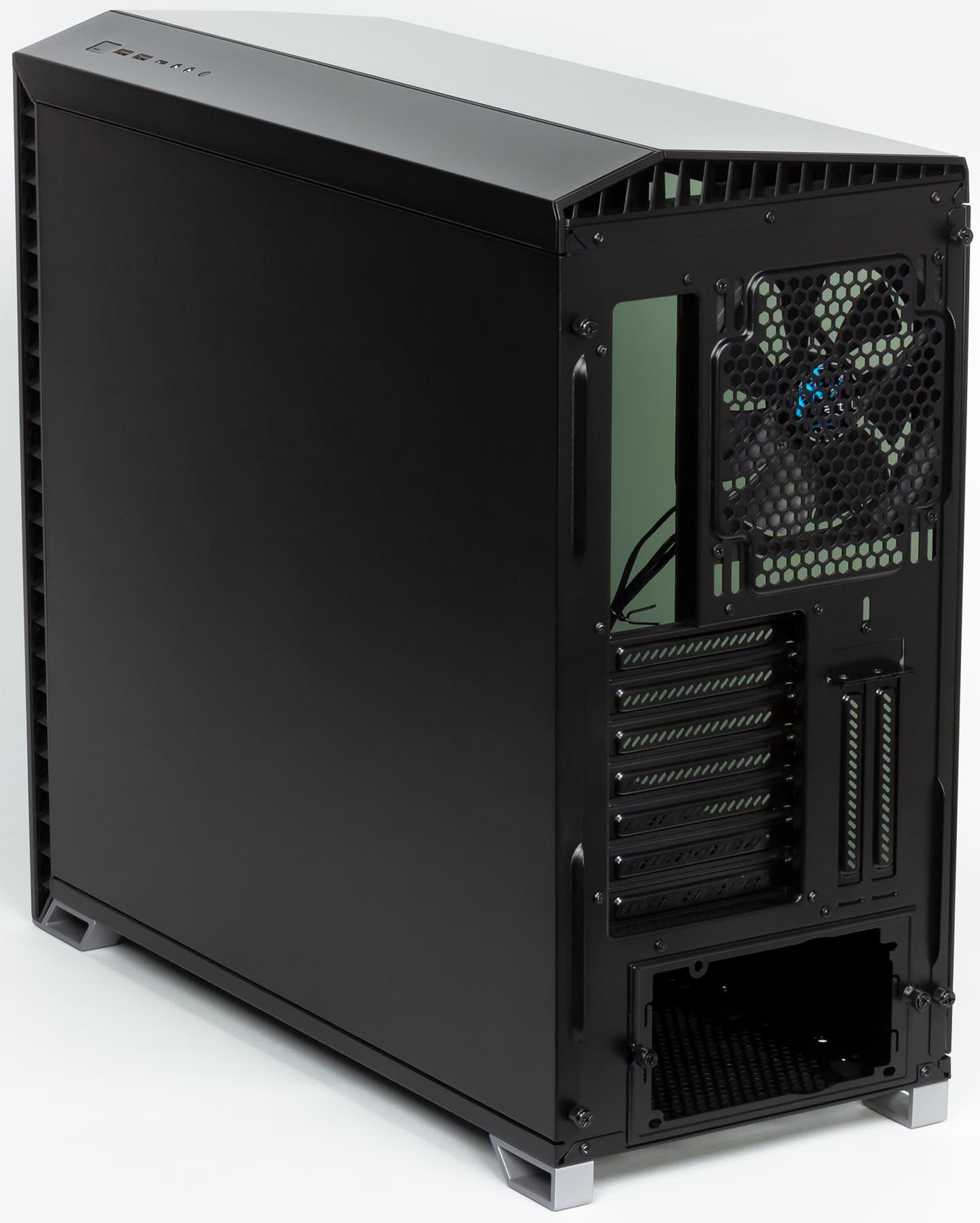

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и с горизонтальным расположением блока питания снизу.

  корпус шасси
Длина 552 мм 495 мм
Ширина 233 мм 224 мм
Высота 498 мм 445 мм
Масса 12,6 кг

Корпус хоть и не огромный, но весьма крупный и объемный, а самое главное — увесистый. Масса пустого корпуса составляет около 12,6 кг, а в упаковке весь комплект весит около 16 кг.

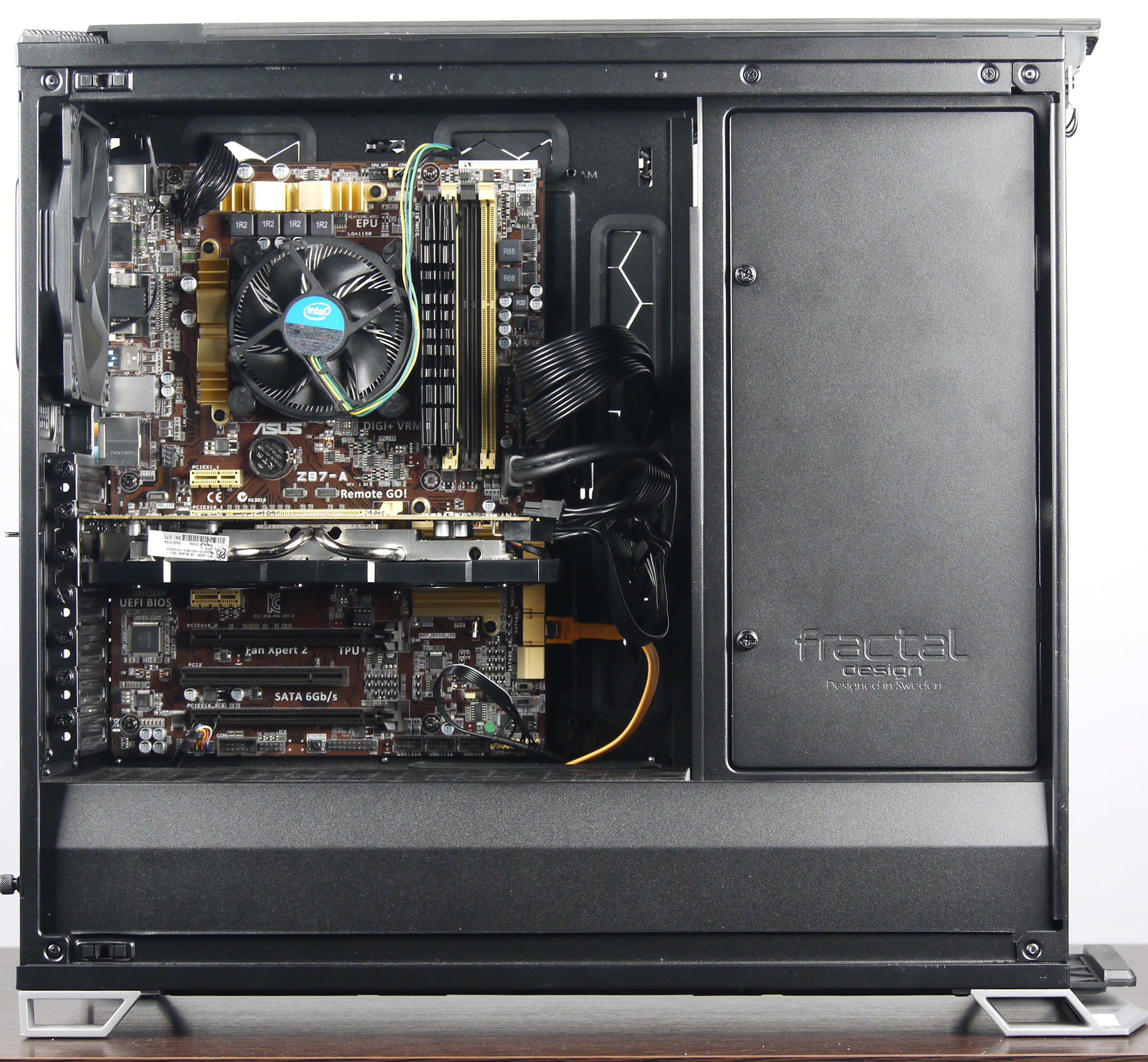

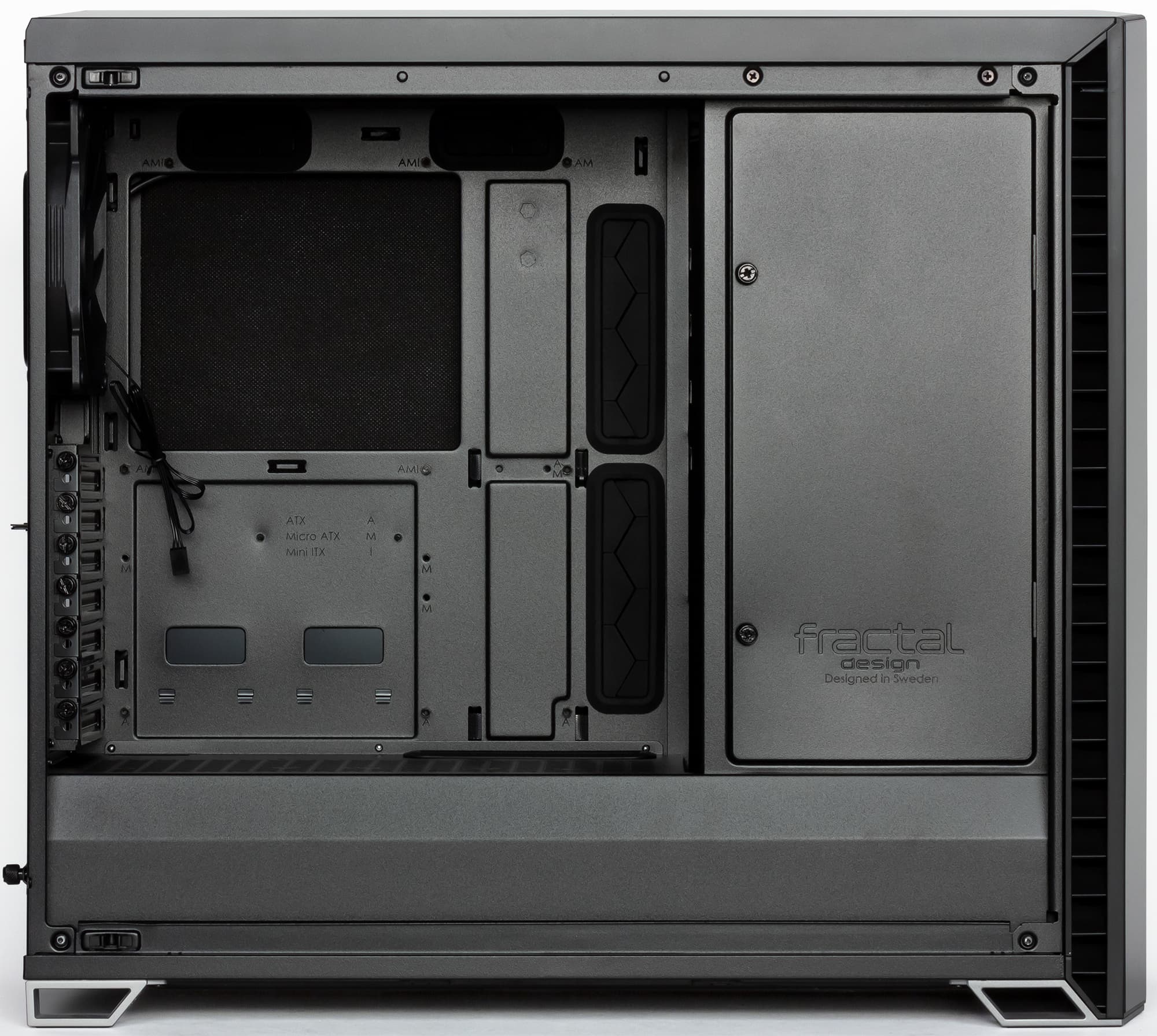

В корпусе имеется кожух блока питания. Он закрывает место установки блока питания со стороны прозрачной левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Именно это и является его основной функцией — прятать блок питания с проводами. Видеокарту тут, в принципе, можно установить вертикально, но райзер в комплекте традиционно отсутствует. Посадочные места для накопителей с внешним доступом в корпусе отсутствуют полностью.

Система подсветки

В качестве источников света тут используются две светодиодные ленты с индивидуальной адресацией светодиодов, которые вмонтированы в верхнюю и переднюю панели. Подключены они к разветвителю, который оканчивается стандартным разъемом типа ARGB для подключения к системной плате. В комплекте присутствует также простой трехкнопочный контроллер, смонтированный на проводе, но удобнее пользоваться средствами системной платы, если они есть.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм. Посадочные места для них имеются спереди, сверху и сзади, а также снизу.

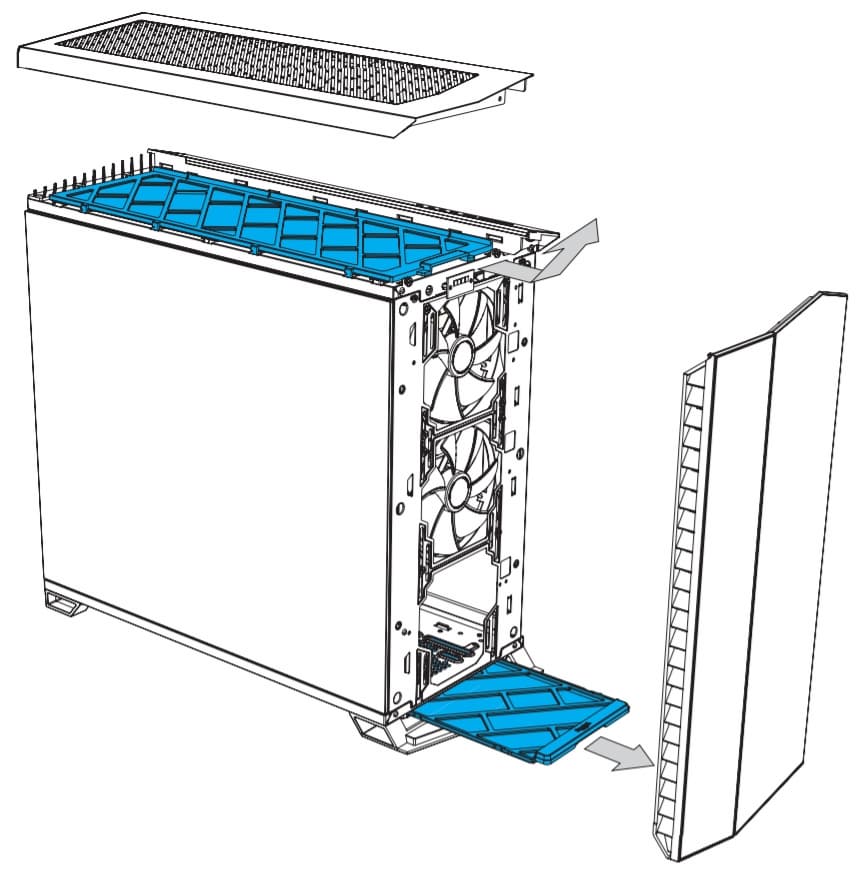

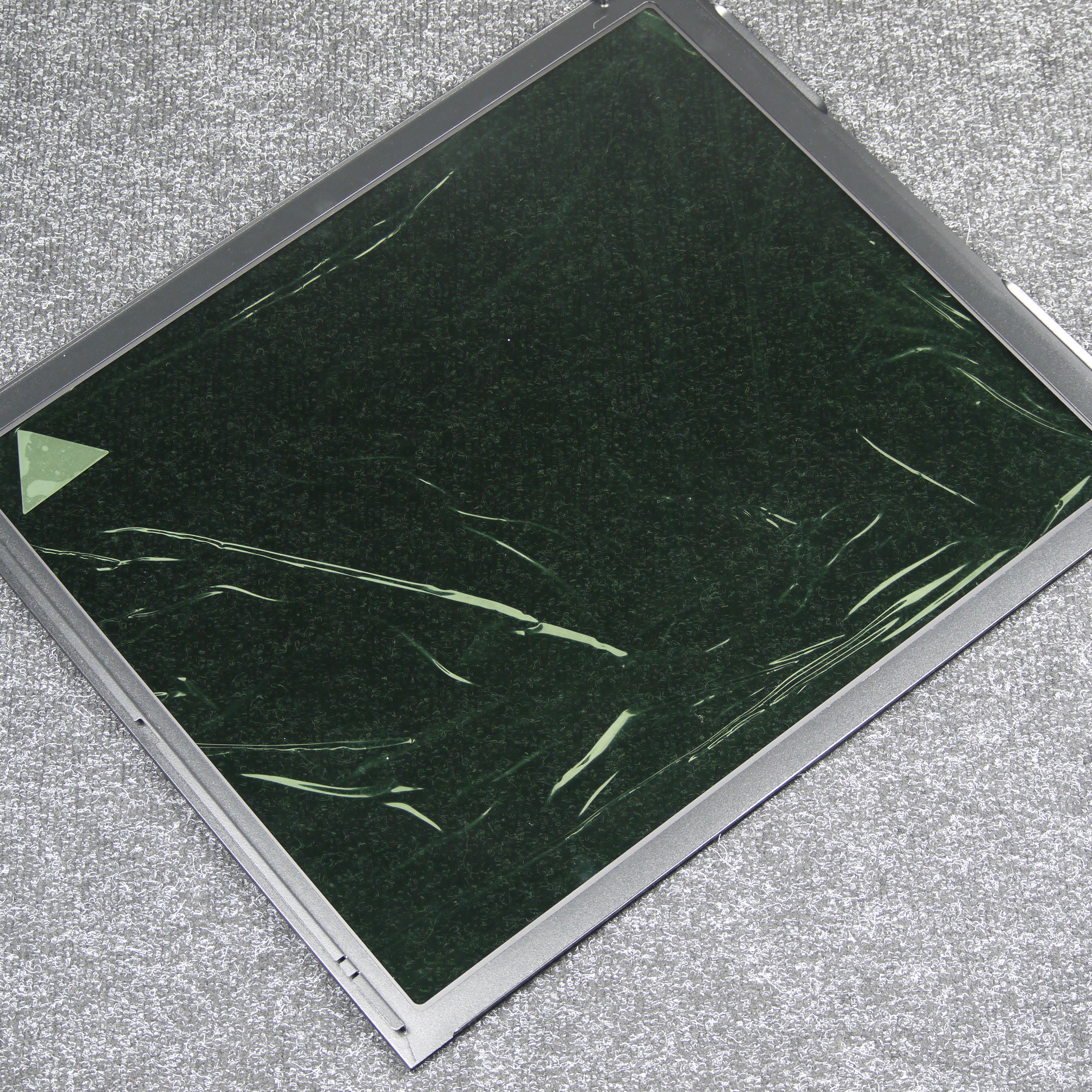

Для установки элементов системы охлаждения сверху потребуется заменить сплошную стеклянную панель на специальный набор для улучшенного охлаждения, который включает монтажную пластину для вентиляторов, пылевой фильтр и верхнюю панель с вентиляционными отверстиями. Этот комплект поставляется вместе с корпусом и упакован в отдельную коробку.


  Спереди Сверху Сзади Справа Слева
Посадочные места для вентиляторов 3×120/140 мм 3×120/140 мм 1×120/140 мм нет нет
Установленные вентиляторы 2×140 мм нет 1×140 мм нет нет
Посадочные места для радиаторов 120/240/360 мм 120/140/240/280/360/420 мм 120 мм нет нет
Фильтр нейлон нейлон нет нет


Предустановлены в корпусе три одинаковых вентилятора Dynamic X2 GP-14 типоразмера 140 мм: один сзади и два спереди. Все вентиляторы имеют стандартный трехконтактный разъем с управлением скоростью вращения изменением питающего напряжения, подсветки у них нет.

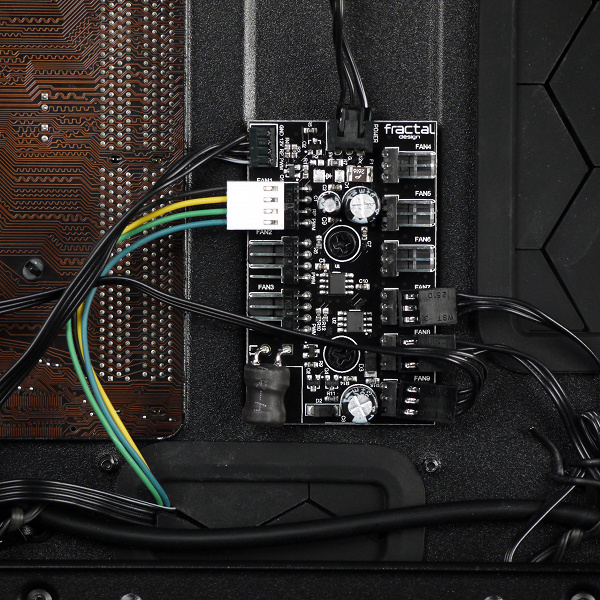

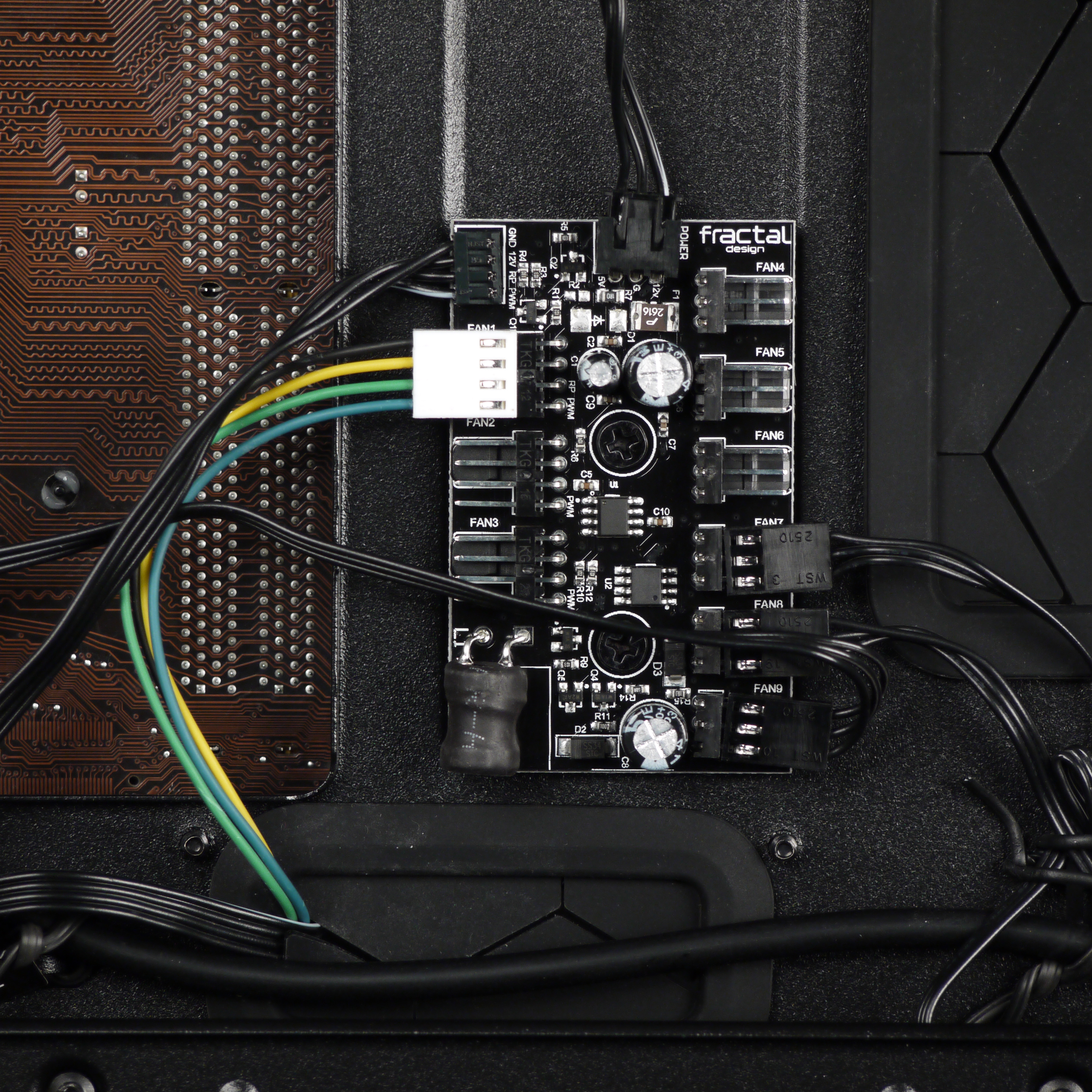

В корпусе установлен автоматический контроллер, который поддерживает управление обоими типами вентиляторов (с управлением ШИМ и питающим напряжением). Сам контроллер получает управляющий сигнал от системной платы через разъем для вентилятора с контакта ШИМ. Питание контроллера — через разъем SATA Power.



В корпусе можно установить до четырех радиаторов, один из которых может быть длиной до 420 мм, а еще один — типоразмера 360 мм.

Стоит отметить, что места для установки вентиляторов на передней и верхней стенках не зафиксированы четко, их можно сдвигать вдоль на 3-5 см, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а в виде прорезей значительной длины.

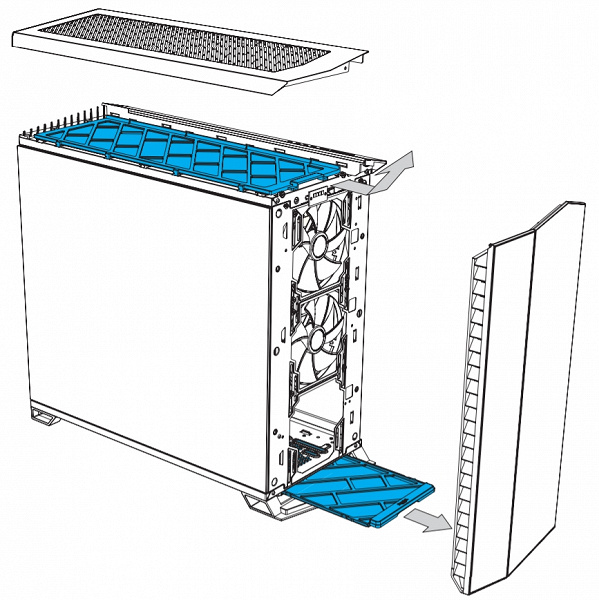

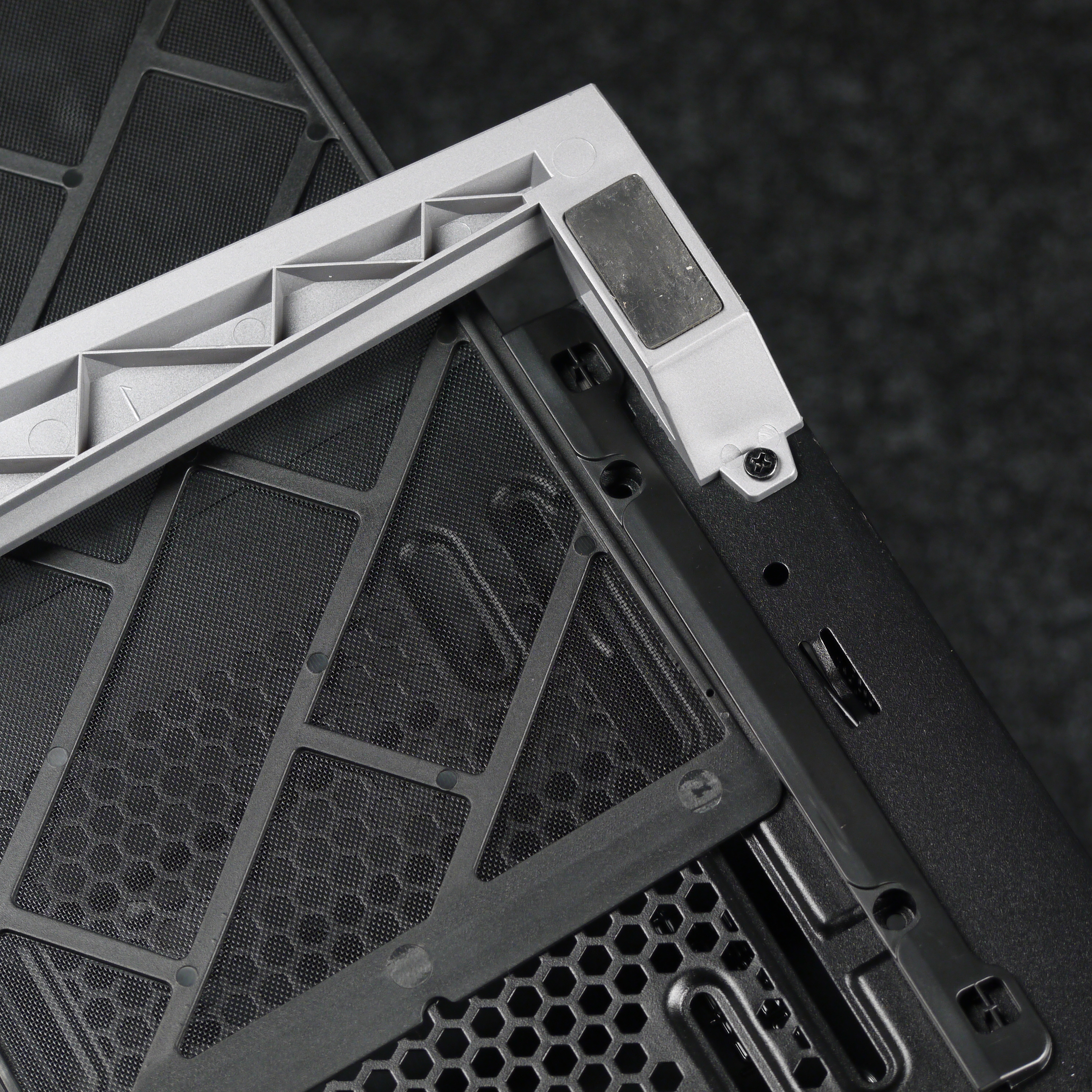

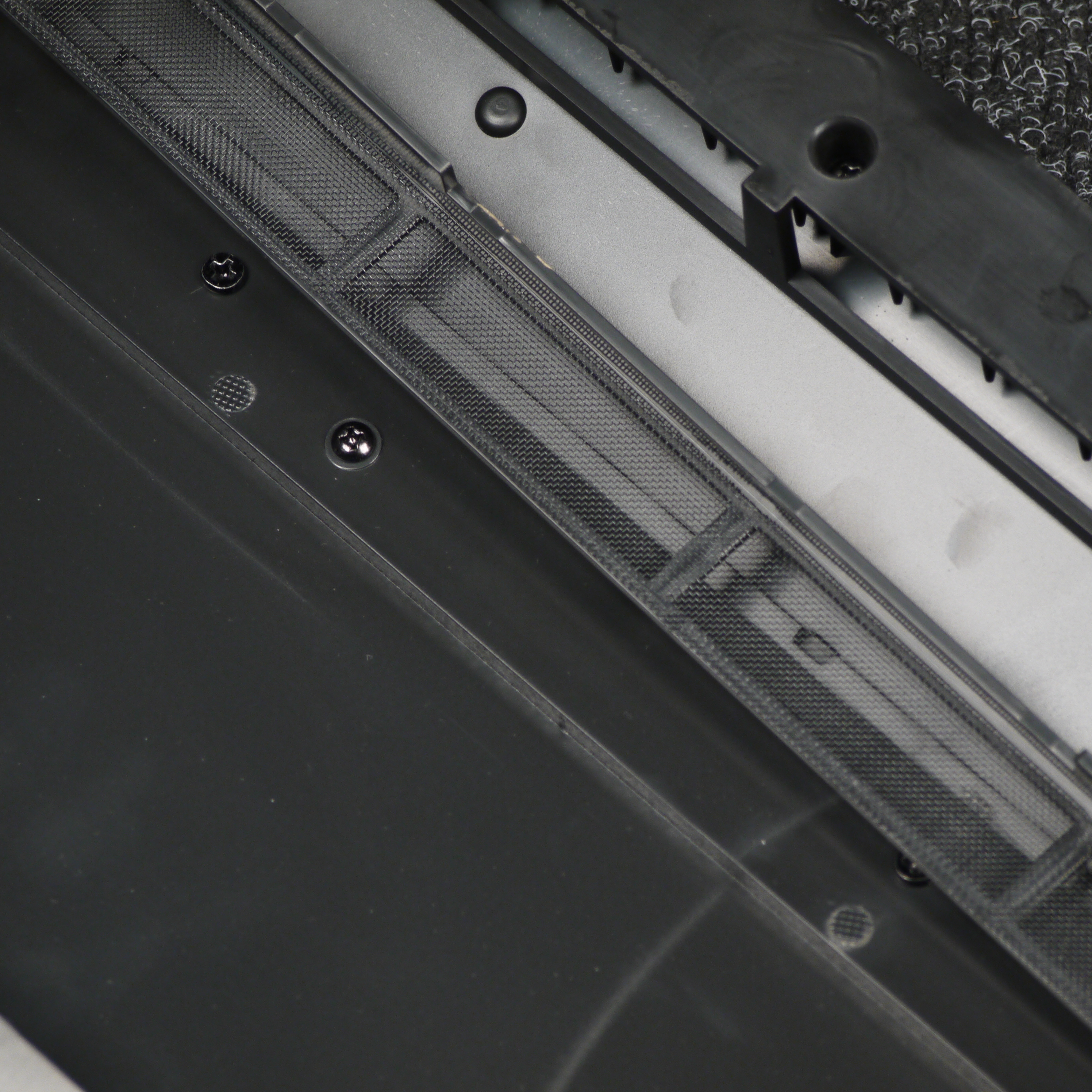

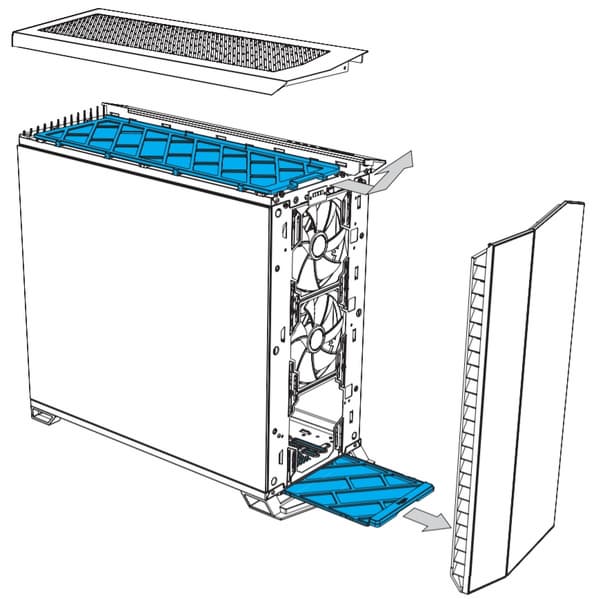

На торцах передней панели установлены съемные рамки с нейлоновыми фильтрами в количестве двух штук, для их демонтажа и обслуживания нужно снимать переднюю панель. Сам процесс демонтажа не особенно сложный и инструментов не требует, но некоторое время все же занимает.

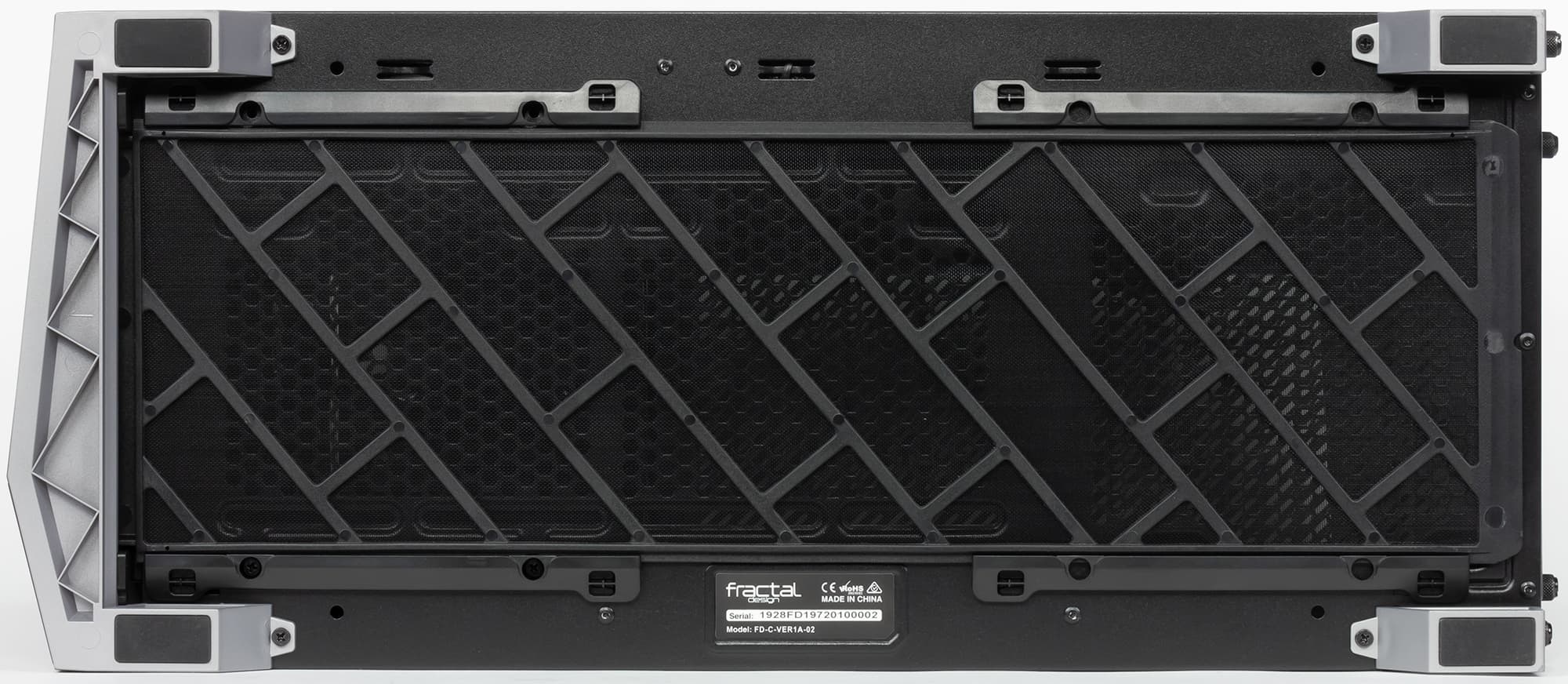

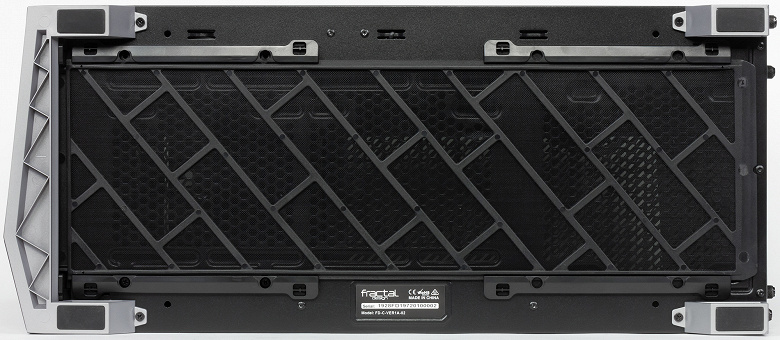

Фильтр на нижней стенке корпуса выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Для его демонтажа требуется снятие передней панели, так как извлекается он исключительно спереди, а передняя панель его полностью перекрывает.



В комплекте также предусмотрен нейлоновый фильтр для улучшения вентиляции сверху, устанавливаемый под верхнюю панель.

Конструкция

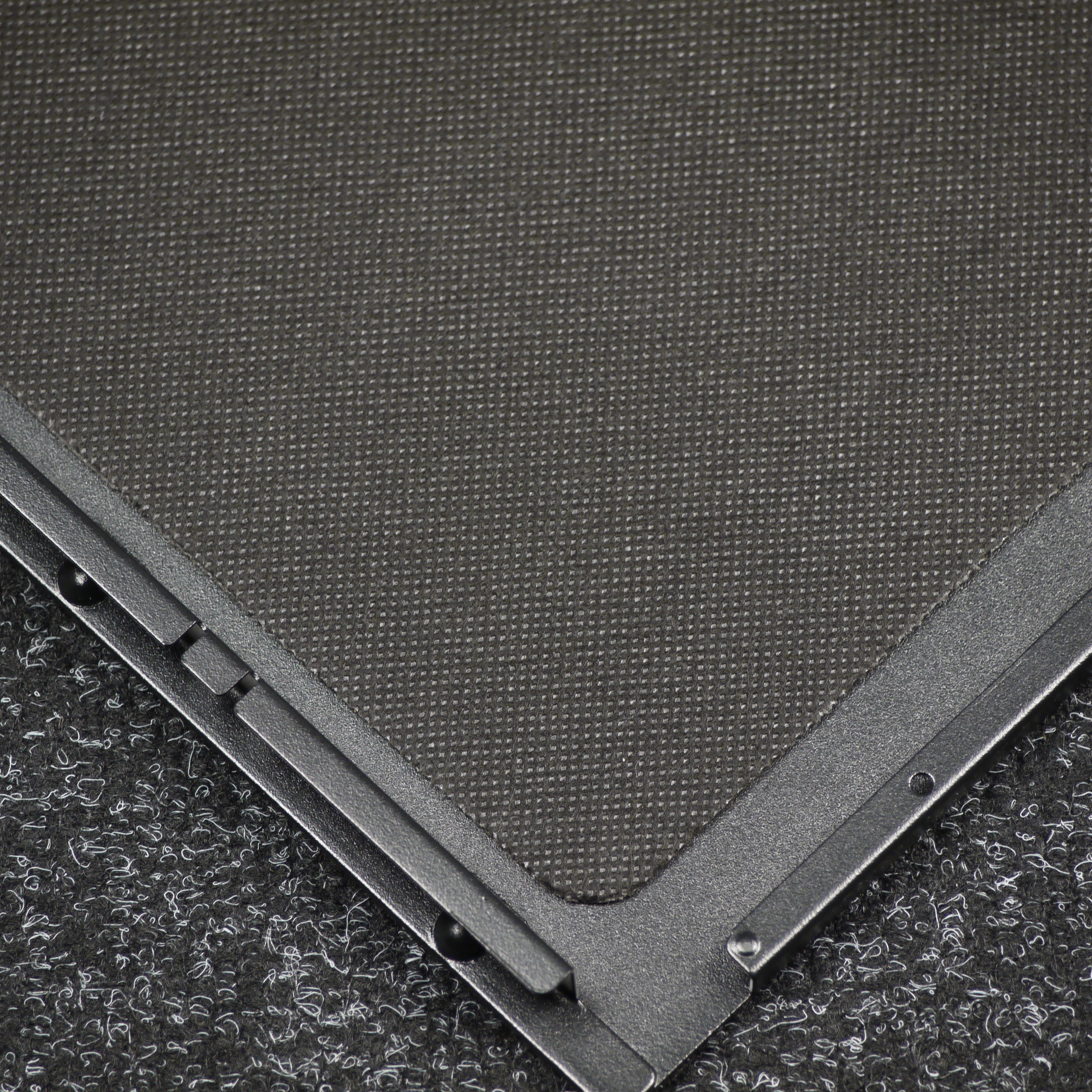

Весит корпус около 13 кг, что объясняется применением качественной стали толщиной около 0,8 мм и элементов из закаленного стекла. К прочности и жесткости конструкции особых претензий нет. Левая стенка тут стеклянная с монтажной рамкой с внутренней стороны, правая стенка полностью стальная с акустическим покрытием, которое представляет собой стеклоткань со специальной пропиткой.

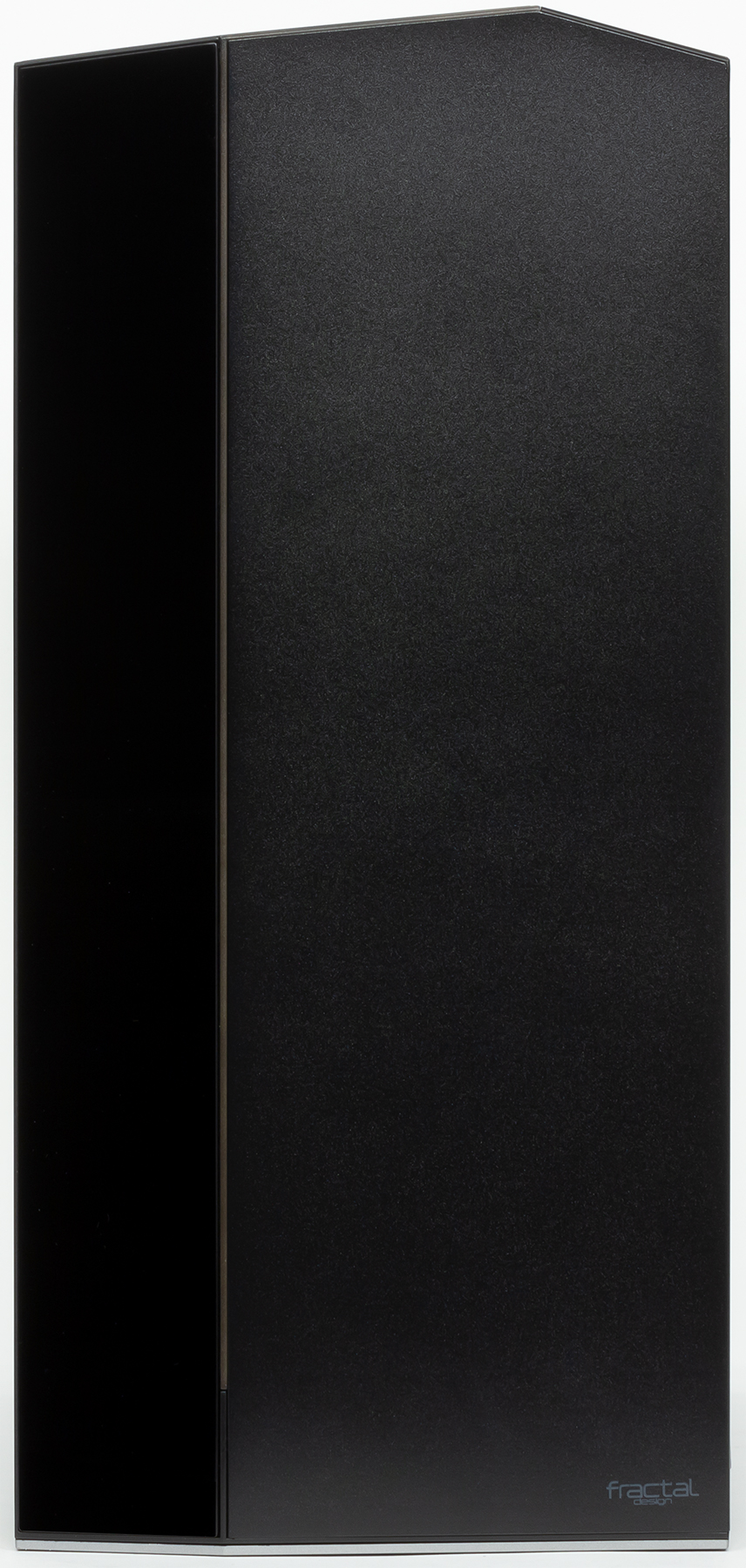

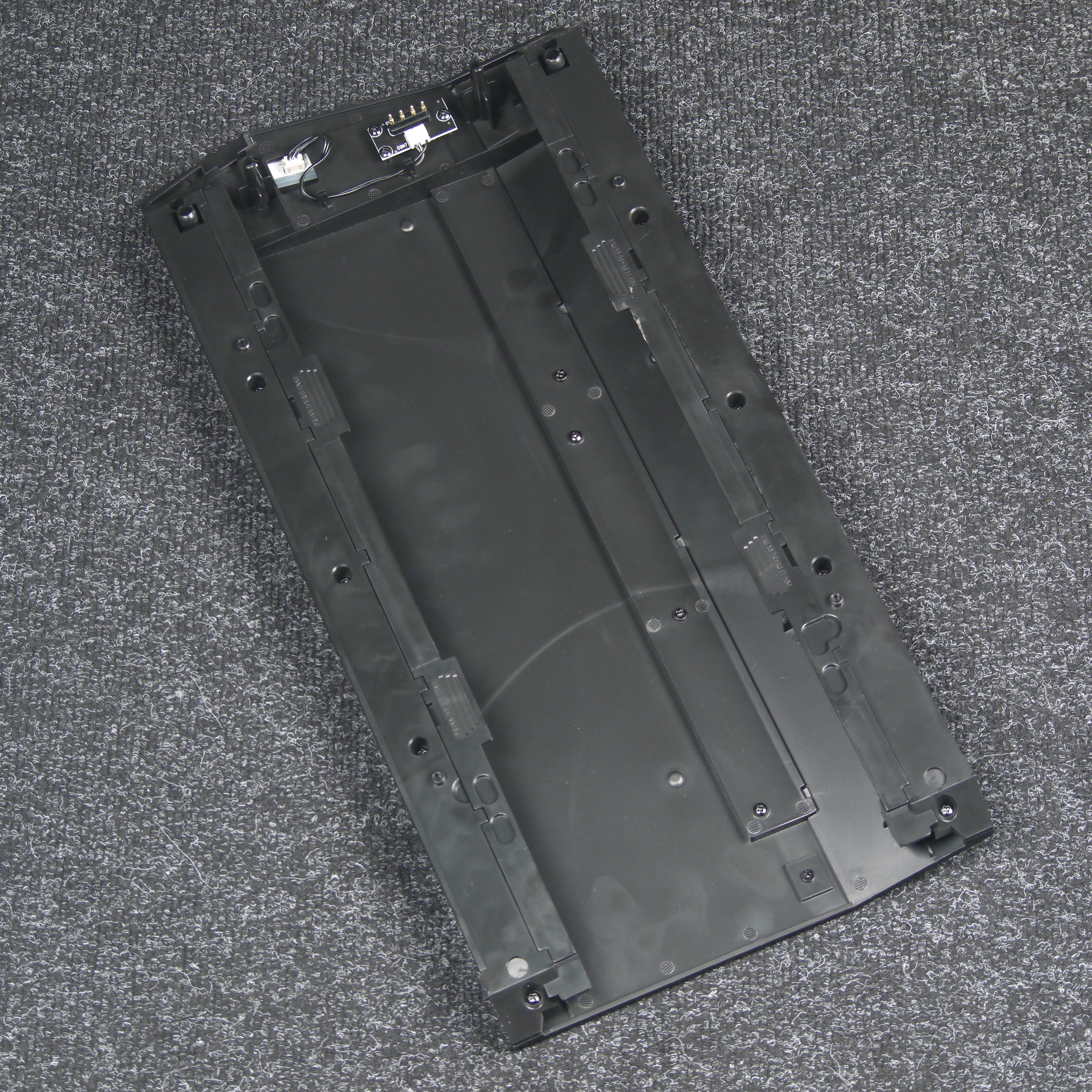

Передняя панель составная: поверх сборного пластикового основания размещены декоративные панели из стекла и стали, сюда же вмонтирована и светодиодная лента, поэтому мыть панель целиком будет затруднительно. Лента подключается через прижимные контакты.



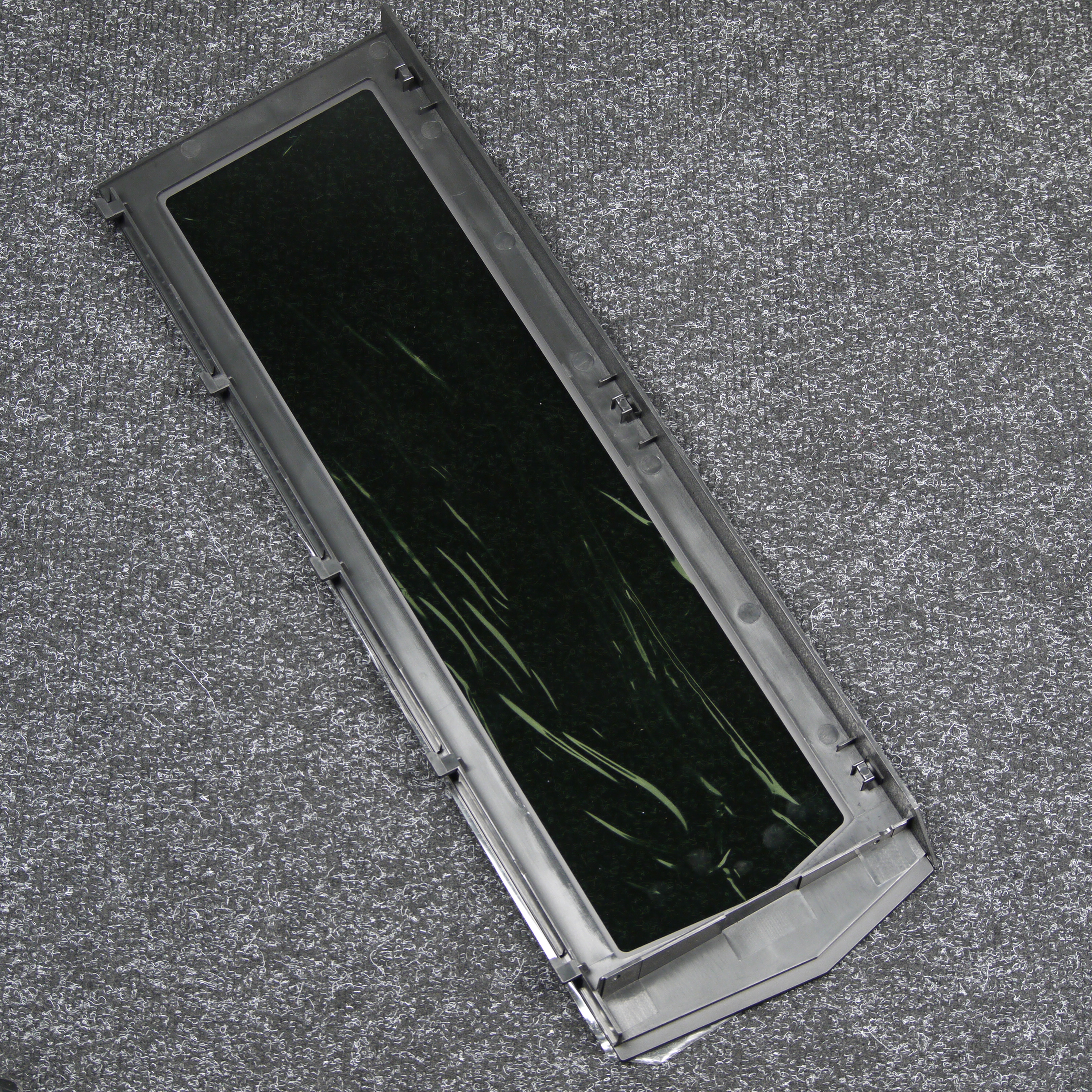

Верхняя панель состоит из двух частей: съемный стеклянный элемент на пластиковой раме и стационарный стальной элемент, на котором также размещены органы управления и коммутации. Лента тут также вмонтирована в съемную часть и подключается через разъем.

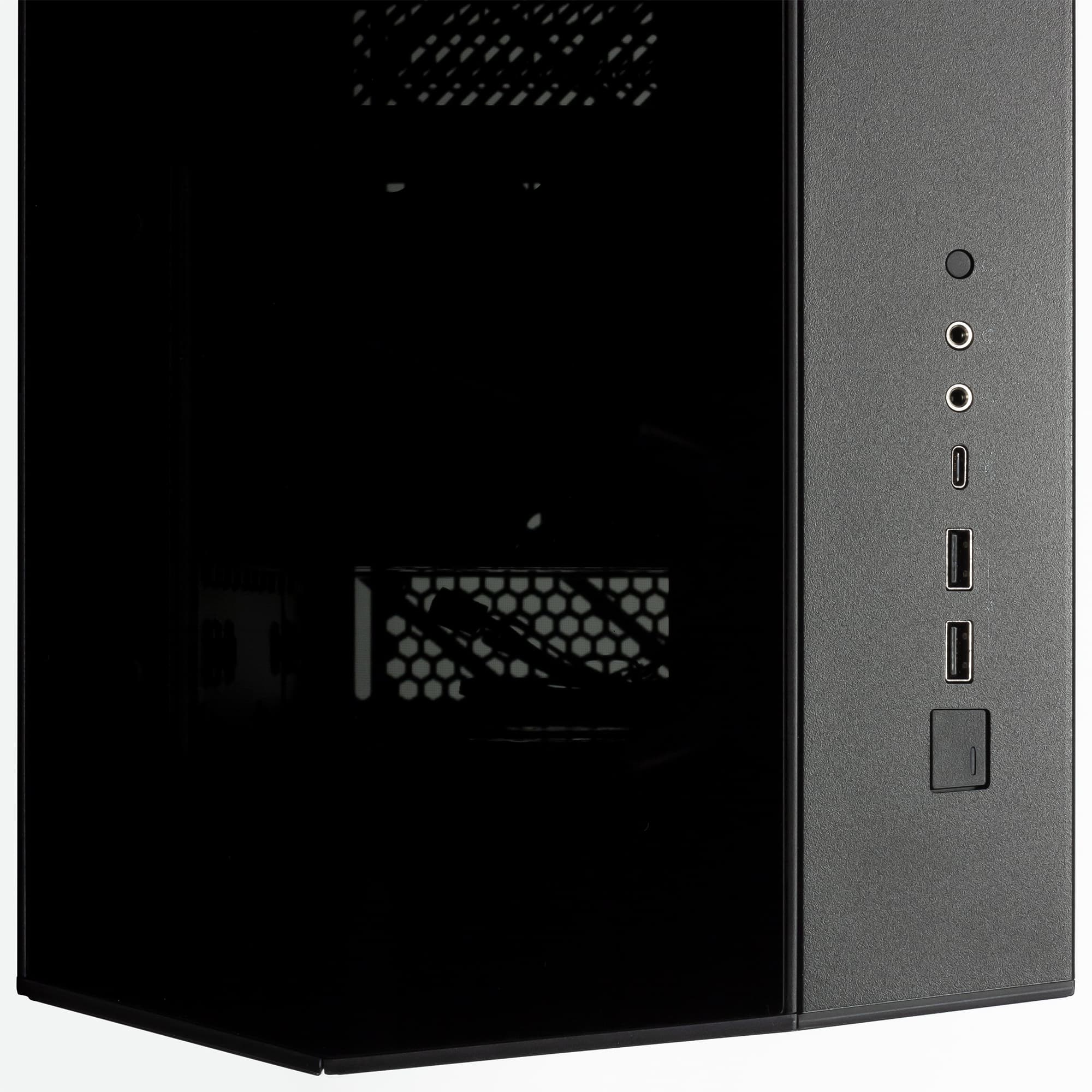

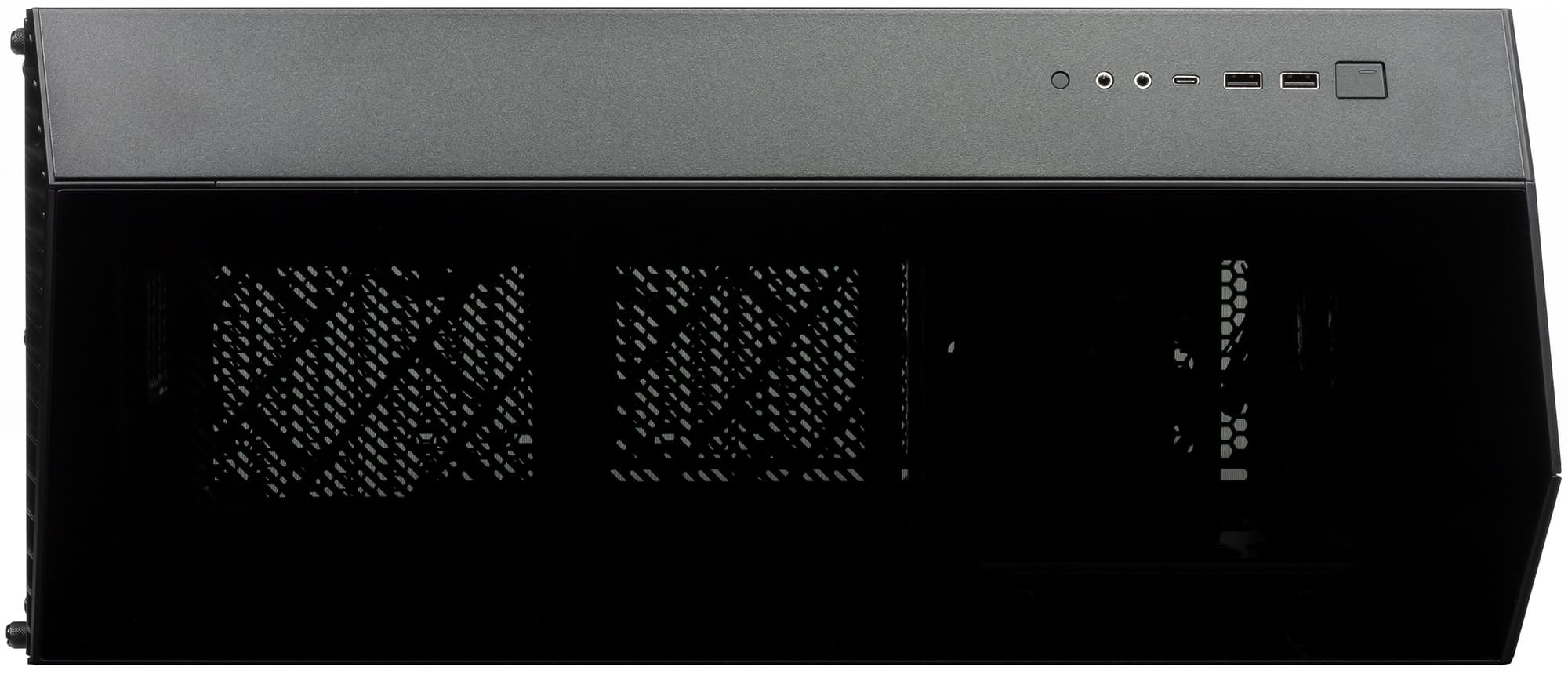

Органы управления и коммутации размещены на верхней стенке. Они представлены следующим набором: два порта USB 3.0, один порт USB 3.1 Type-C и два аудиоразъема (для наушников и микрофона). Также тут присутствуют квадратная кнопка включения и кнопка перезагрузки.



Устанавливается корпус на опорные элементы с накладками из резины средней жесткости, которые обеспечивают ему хорошую устойчивость и позволяют гасить небольшие вибрации, исходящие от вентиляторов и жестких дисков даже при установке на твердой поверхности.



Накопители

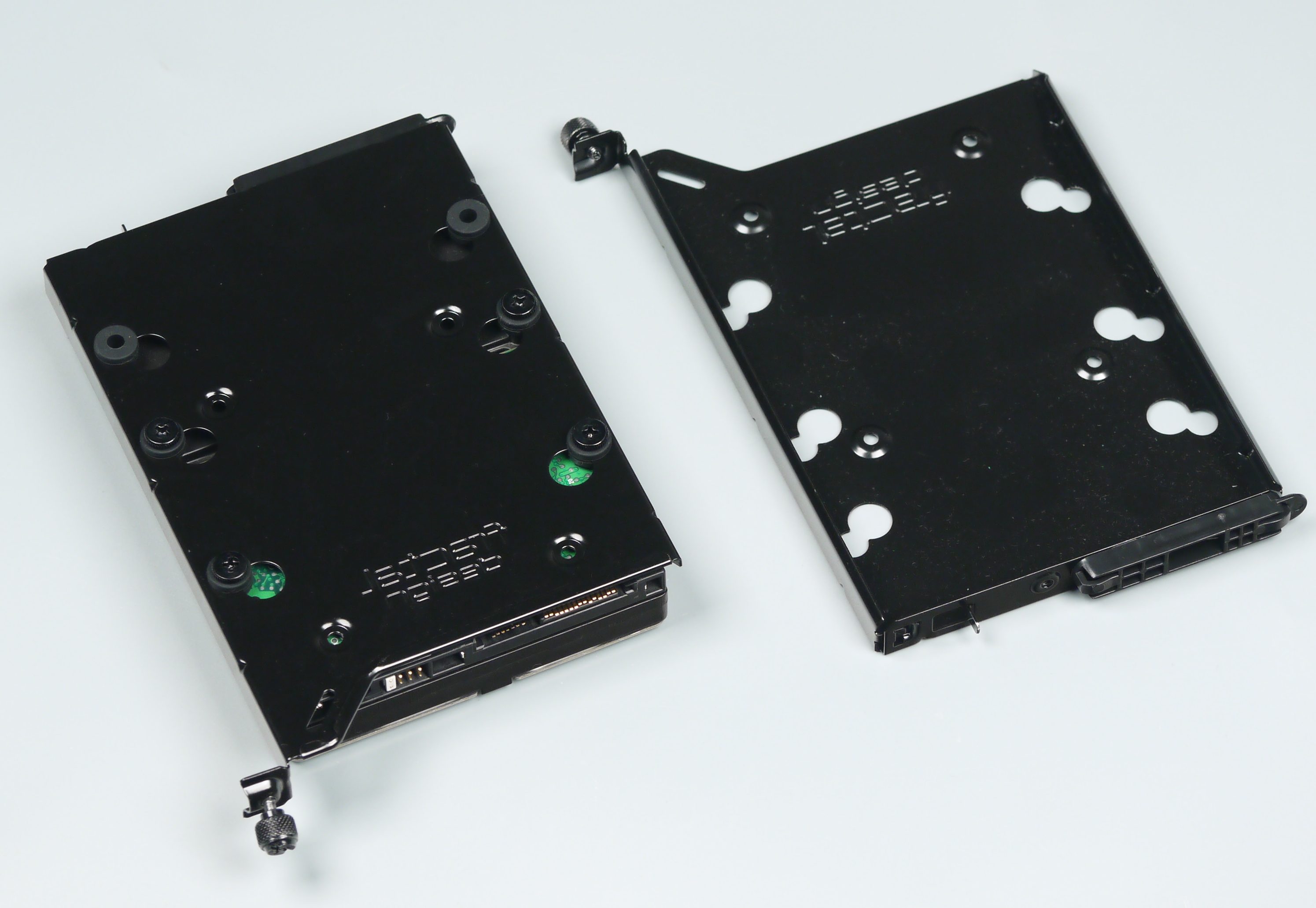

Полноразмерные жесткие диски устанавливаются при помощи индивидуальных стальных контейнеров в виде П-образных пластин. Диск крепится к ним с помощью винтов со стороны дна через втулки из резиноподобного материала, которые есть в комплекте, но устанавливать их нужно самостоятельно. Видимо, таким образом удается немного снизить себестоимость.



В данном случае контейнеры универсальные, они позволяют устанавливать диски 3,5″ или 2,5″ на выбор. Но для накопителей формата 2,5 дюйма амортизация не предусмотрена.

Сами контейнеры устанавливаются в вертикальную стойку. С одной стороны контейнер имеет пластиковую накладку, которая продевается в отверстие в стойке, а с другой стороны в контейнере есть винт с накатной головкой, который вкручивается в крепежное отверстие. Крепление хоть и довольно надежное, но не слишком удобное, хотя каждый день заниматься монтажом этих контейнеров и не нужно.

Максимальное количество накопителей 3,5″ 6
Максимальное количество накопителей 2,5″ 8
Количество накопителей в передней корзине 6
Количество накопителей с лицевой стороны основания для системной платы нет
Количество накопителей с обратной стороны основания для системной платы 2×2,5″

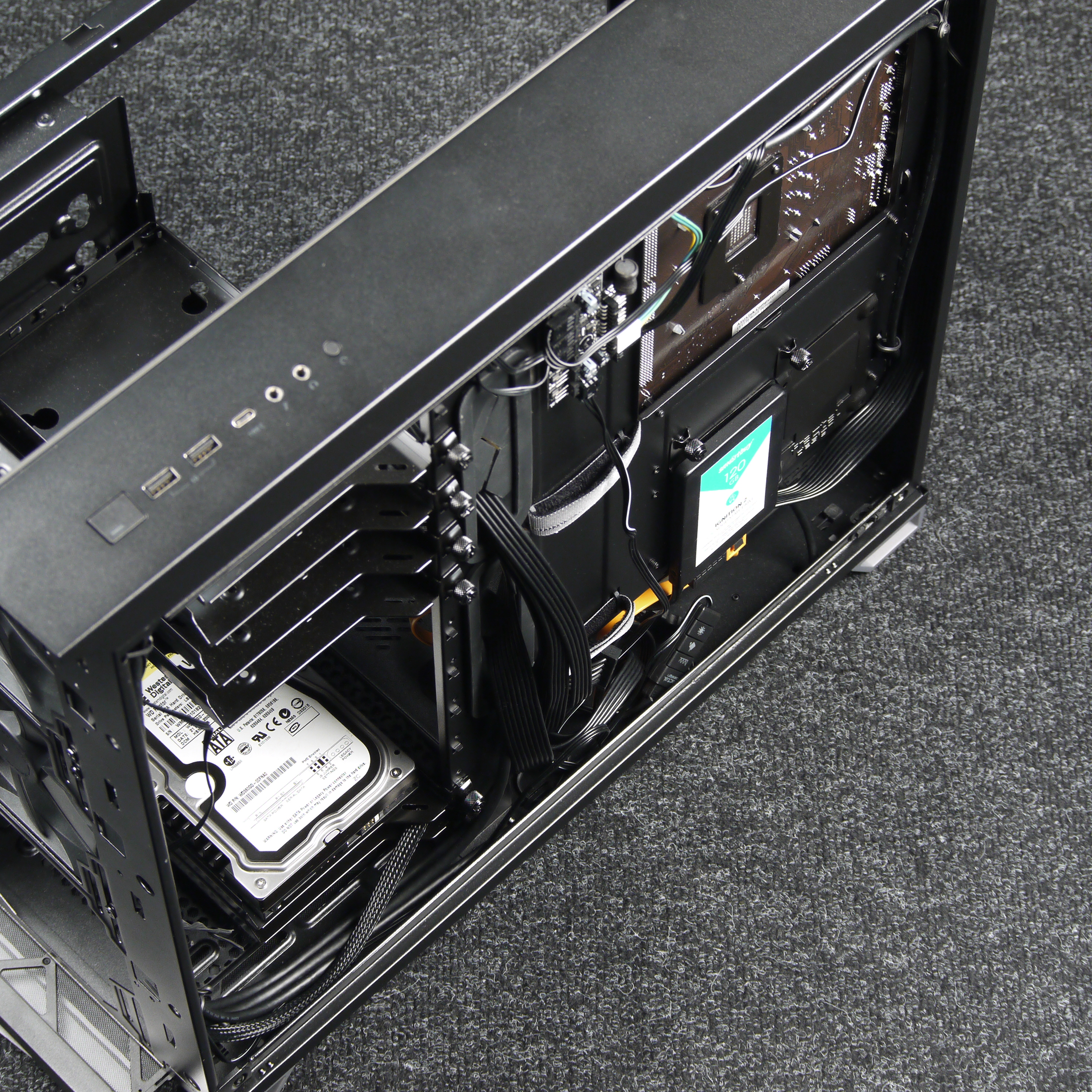

На случай использования длинных видеокарт или другого оборудования, для установки которого нужно много места, предусмотрено перемещение стойки к правой стенке корпуса с уменьшением количества размещаемых накопителей до двух. Размещаются они при этом вертикально. Операция эта довольно трудоемкая.

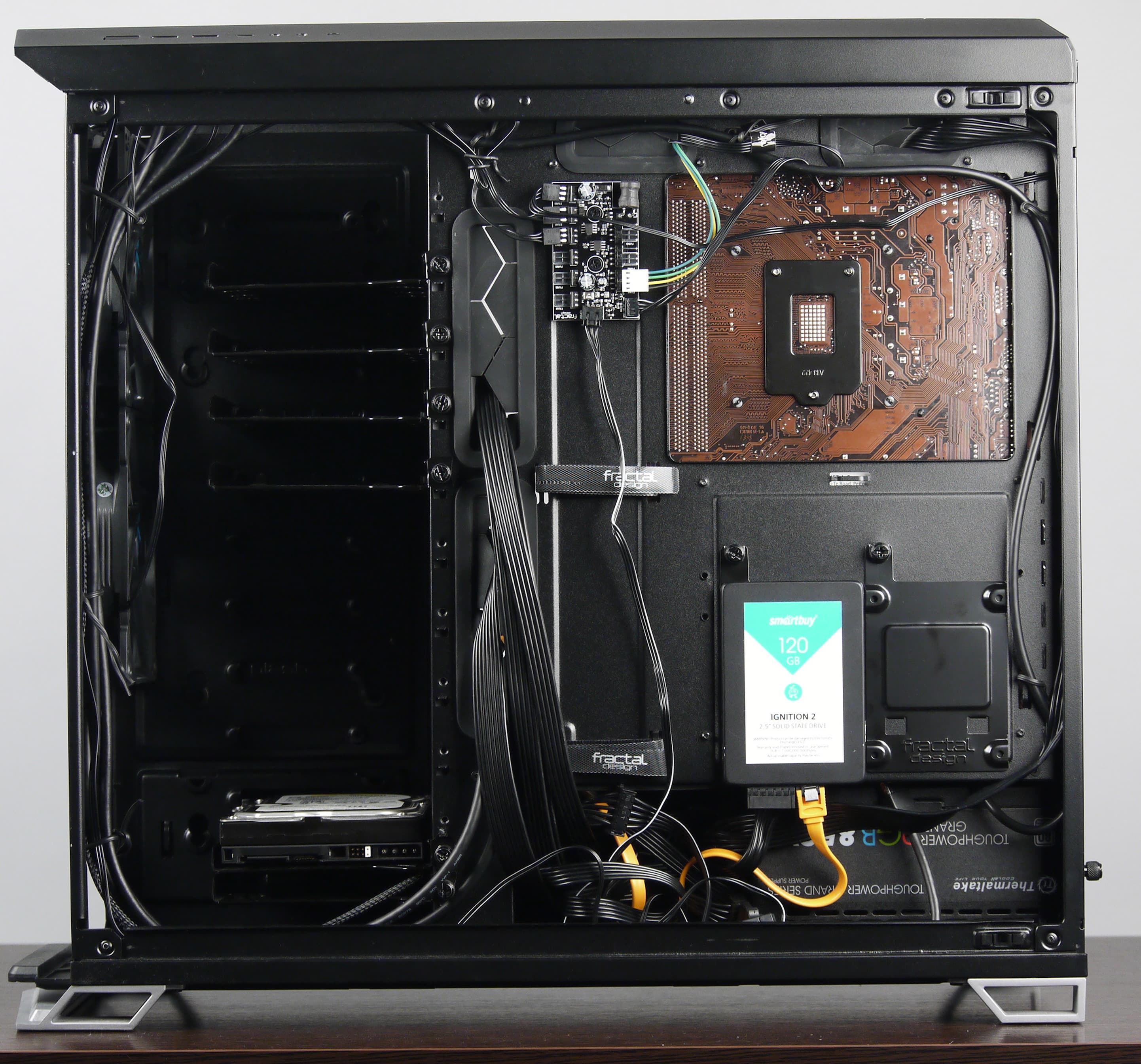

Для накопителей формата 2,5 дюйма предусмотрены два быстросъемных контейнера, которые установлены на обратной стороне основания для системной платы.

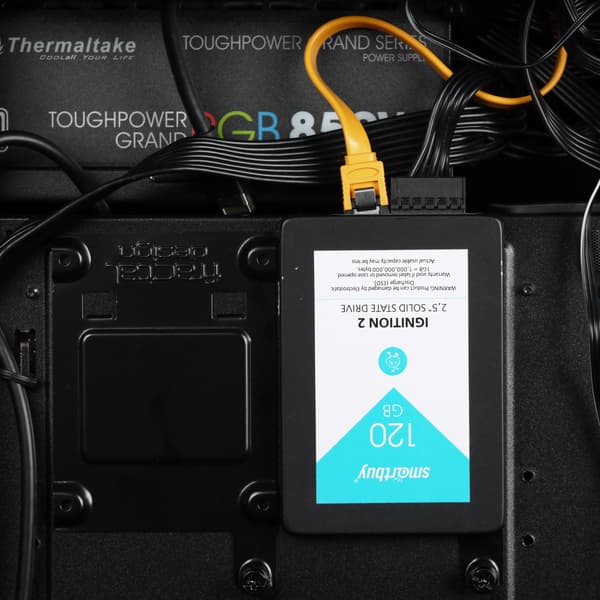

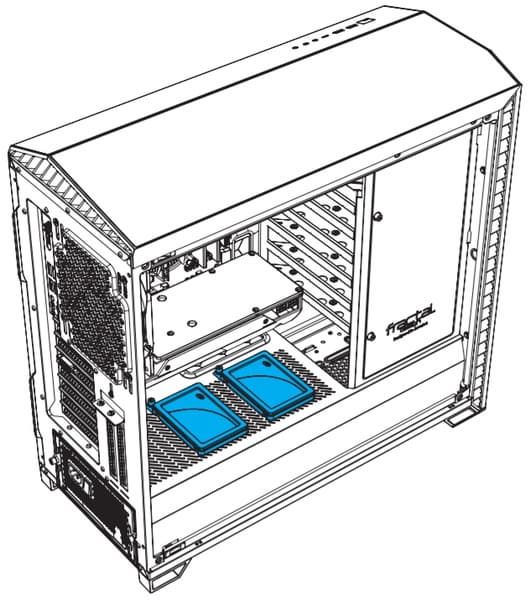

Также есть возможность установить накопители типоразмера 2,5 дюйма на альтернативную позицию — на кожух блока питания.



Всего в корпусе можно установить 8 накопителей, 6 из которых могут быть формата 3,5 или 2,5 дюйма, а также еще 2 накопителя формата 2,5 дюйма на основании для системной платы. Для накопителей в передней стойке предусмотрена возможность обдува от фронтальных вентиляторов.

Стоит отметить, что теоретически к корпусу можно докупить дополнительные контейнеры, для которых предусмотрены соответствующие посадочные места, что позволит увеличить максимальное количество накопителей до 15 штук. Но вряд ли их можно будет приобрести в России.

Сборка системного блока

Для снятия боковых стенок необходимо потянуть их на себя, преодолев сопротивление распорных элементов, при помощи которых и фиксируются боковые панели. Все это делается довольно быстро и просто.



Дополнительная фиксация винтами тут также предусмотрена, но ее использование предполагается только при транспортировке корпуса на большие расстояния.



Передняя стенка снимается полностью аналогично — достаточно потянуть ее в сторону от корпуса. А вот демонтажу верхней стенки, точнее ее съемной части, придется уделить несколько больше времени, так как для этого потребуется открутить два винта под передней панелью.



Все стойки для монтажа системной платы заранее проставлены производителем исходя из размеров стандартной платы формата ATX шириной 244 мм. Порядок сборки в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.

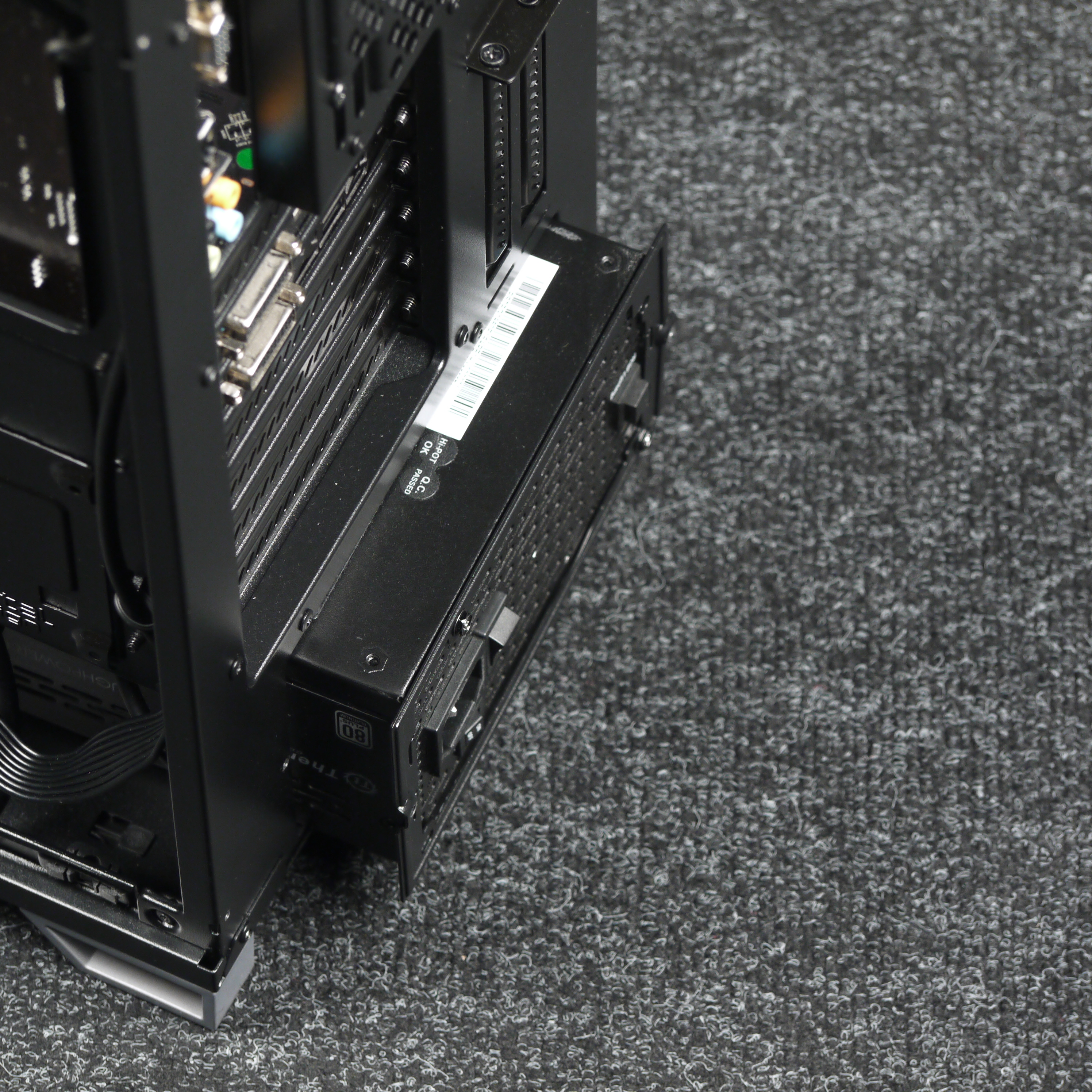

Для установки блока питания необходимо в первую очередь демонтировать стальную рамку с задней стенки корпуса, которая фиксируется двумя винтами с накатной головкой. Блок питания прикручивается к рамке четырьмя винтами, заводится в корпус, после чего рамка прикручивается обратно. Возможна двухсторонняя установка БП: вентилятором вниз или вверх. Под блоком питания есть опоры из резиноподобного материала.



Сам блок питания может быть любого разумного размера, но лучше ограничиться источником питания с длиной корпуса не более 180 мм, так как в этом случае останется больше места для укладки проводов.

В корпус можно установить процессорный кулер высотой до 185 мм: расстояние от основания для системной платы до противоположной стенки составляет около 200 мм.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 185
Глубина отсека системной платы 200
Глубина отсека для прокладки проводов 20
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 35
Расстояние от платы до верхней стенки шасси 35
Длина основной видеокарты 300
Длина дополнительной видеокарты 300
Длина блока питания 300
Ширина системной платы 285

Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях установлены лепестковые мембраны. Также в корпусе предустановлено несколько многоразовых нейлоновых стяжек с застежками-липучками (Velcro), что облегчает сборку системного блока. В большинстве случаев никаких дополнительных материалов для скрутки и фиксации проводов тут не потребуется, что удобно.

Стоит отметить, что монтажные отверстия для прокладки проводов есть не только на основании для системной платы, но и на кожухе блока питания, причем отверстия там тоже полноразмерные и с лепестковыми мембранами, их удобно использовать для прокладки проводов к нижним разъемам на системной плате.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину 44 см, если объем корпуса между системной платой и передней стенкой шасси ничем не занят. В штатном положении стойки для накопителей длина видеокарты ограничена значением около 300 мм. Это не должно доставить проблем в большинстве случаев, так как основная масса видеокарт не превышает в длину 280 мм.

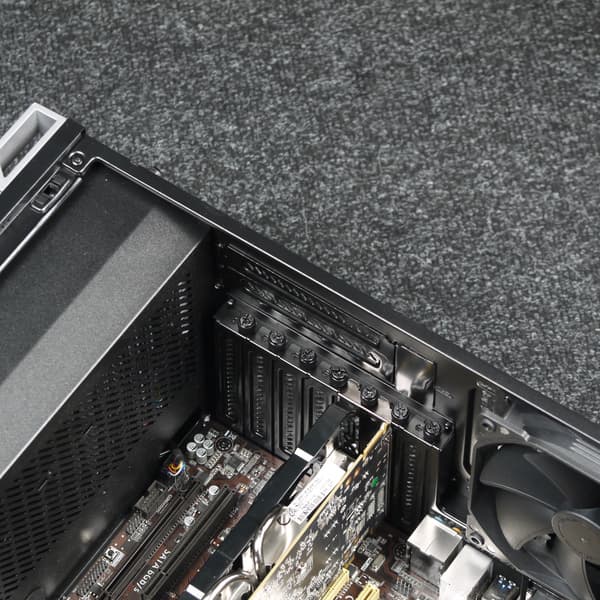

Система фиксации тут самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения съемные, фиксируются одним винтом с накатной головкой. Здесь все весьма удобно и без изысков.

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами. USB Type-C здесь подключается разъемом нового типа.

Акустическая эргономика

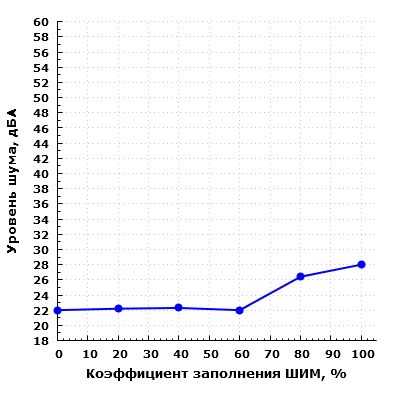

Мы провели измерения уровня шума системы охлаждения корпуса при изменении коэффициента заполнения ШИМ от 0 до 100% с шагом 20%.

В собранном корпусе уровень шума системы охлаждения изменяется от 21 до 30,5 дБА при КЗ=0…100% и расположении микрофона в ближнем поле. При значении коэффициента заполнения ШИМ равном или менее 60 процентов шум системы охлаждения корпуса находится на низком уровне, а при КЗ=80%…100% шум можно считать пониженным для жилого помещения в дневное время суток.



Ослабление уровня шума передней и верхней панелями составляет около 6.5 дБА с расстояния 0,35 метра, что является показателем выше среднего для сплошных панелей.

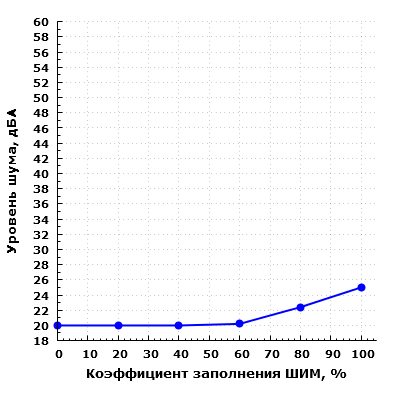

При напольном размещении и расположении микрофона шумомера на уровне головы человека, сидящего около компьютера, шум ожидаемо снижается: он изменяется от 19,4 до 25,5 дБА при КЗ=0…100%. Таким образом, даже на максимальных оборотах комплектных вентиляторов шум можно оценить как достаточно низкий в случае напольного расположения корпуса и соответствующего удаления пользователя от него.

Итоги

Корпус имеет весьма неординарный дизайн и отличное исполнение внешних элементов — это его сильная сторона. Наконец-то Fractal Design представил интересный продукт в секторе дизайнерских решений, это не может не радовать. Акустическая эргономика тут ожидаемо очень хорошая, радует и наличие привычного автоматического контроллера вентиляторов. Интересно выглядит и возможность широкой модификации корпуса, в том числе его системы охлаждения, но на другой чаше весов мы видим усложнение конструкции в целом и усложнение сборки системного блока. Также есть нарекания к удобству эксплуатации — доступу к пылевым фильтрам. Безусловно, корпус довольно привлекательный и имеет высокое качество изготовления, но подойдет он далеко не всем.
