Обзор системы жидкостного охлаждения Zalman Reserator5 Z24 с двумя вентиляторами 120 мм

Паспортные характеристики, комплект поставки и цена

Описание

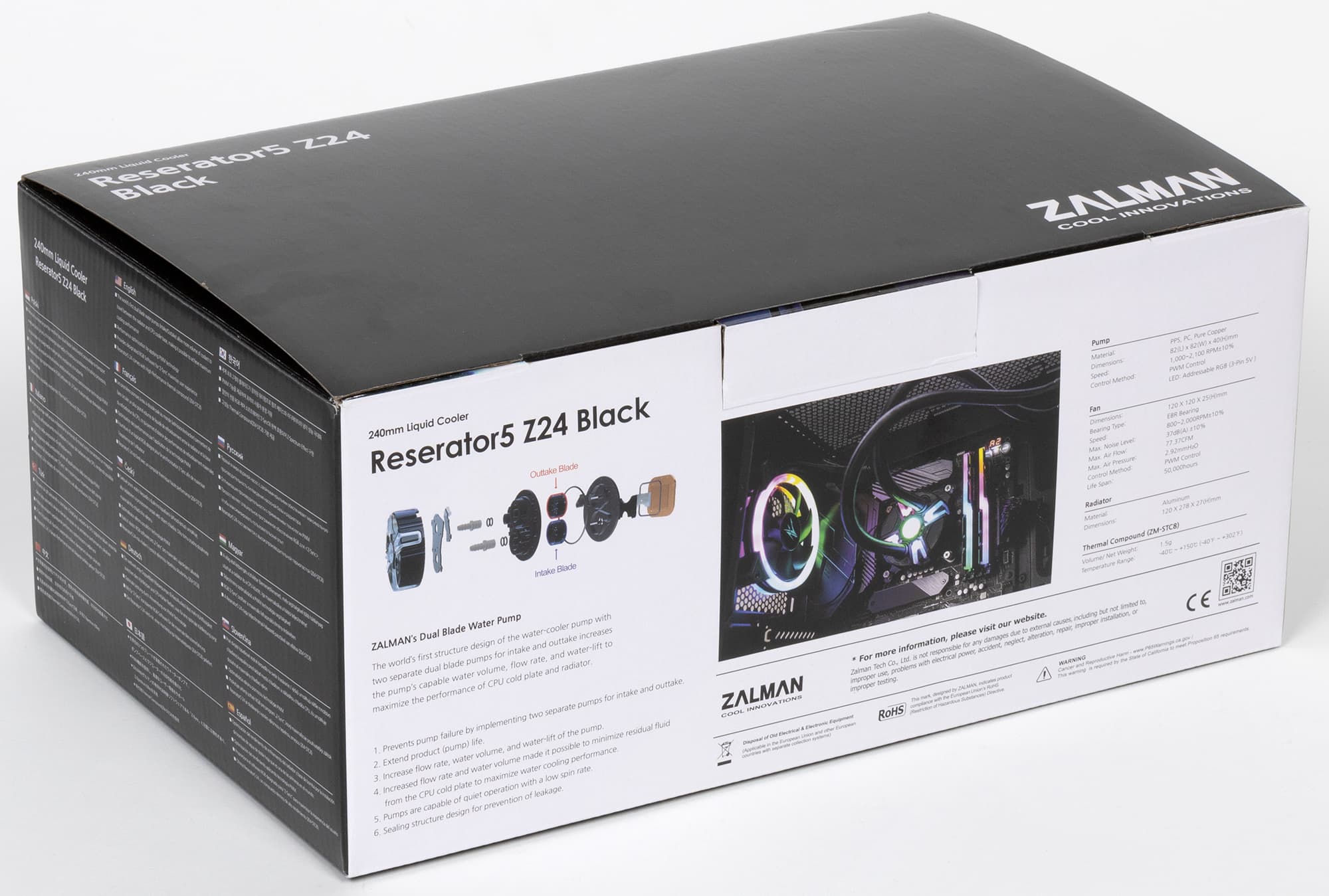

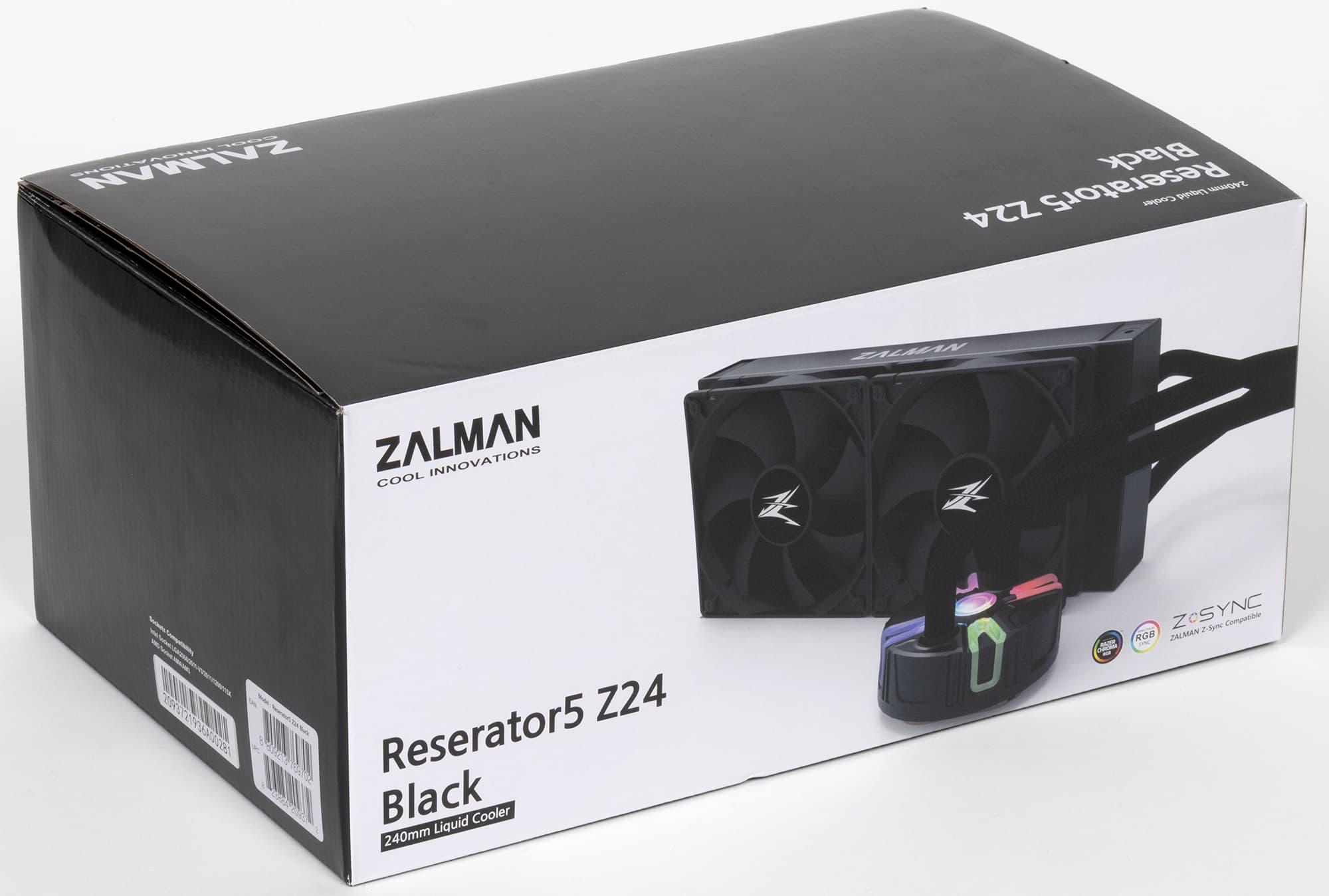

Поставляется система жидкостного охлаждения в красочно оформленной картонной коробке из гофрированного картона.

На внешних плоскостях коробки не только изображен сам продукт, но и перечислены некоторые особенности (с текстом и картинками), а также технические характеристики. Надписи преимущественно на английском, но список особенностей продублирован на нескольких языках, включая русский.

Для защиты и распределения деталей используются форма из папье-маше, прокладка из вспененного полиэтилена, чехлы на радиатор и вентиляторы из тонкого картона и пластиковые пакеты. Аксессуары расфасованы по пакетикам и убраны в картонную коробочку. Подошва теплосъемника защищена пластиковой пленкой.

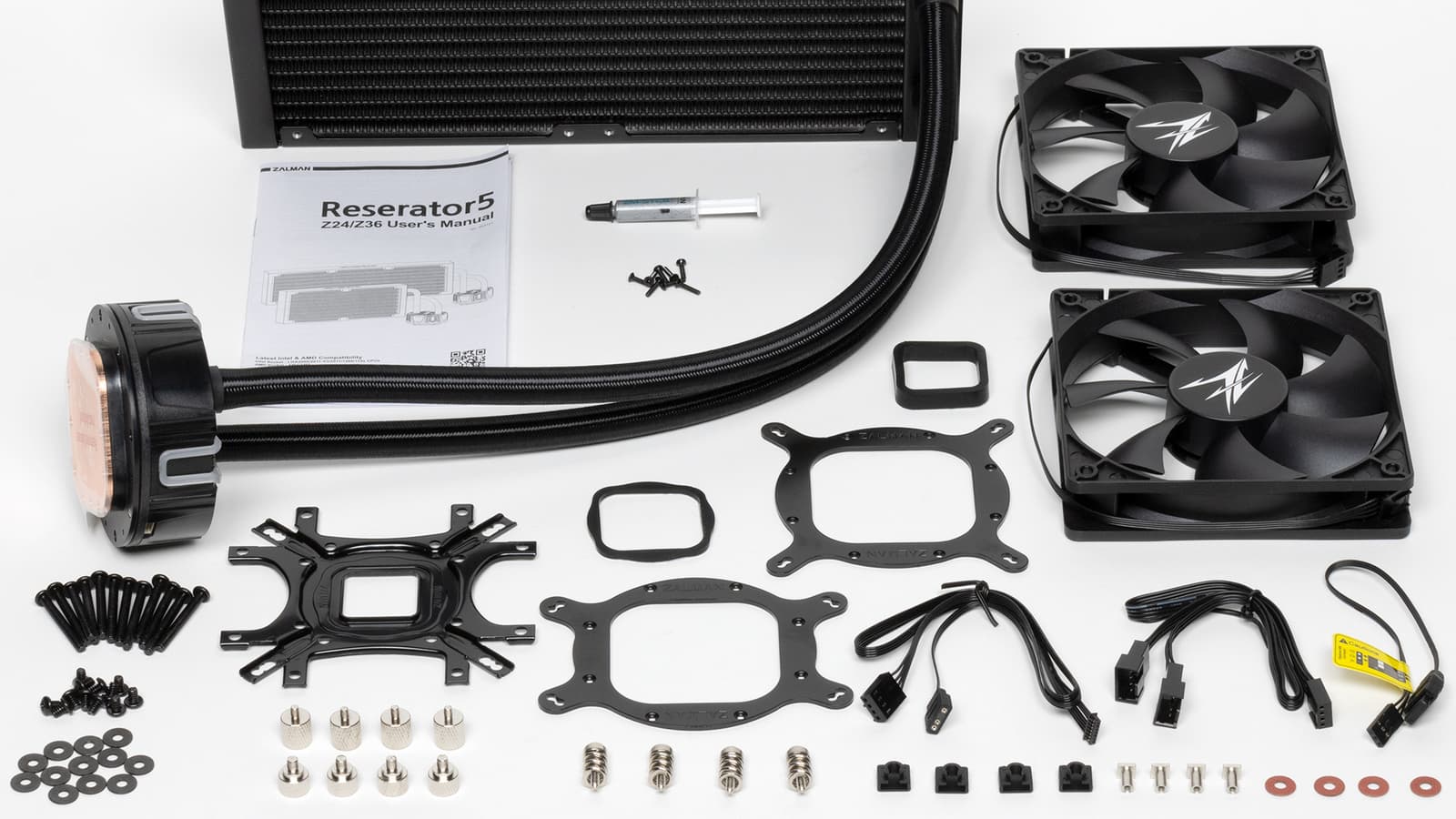

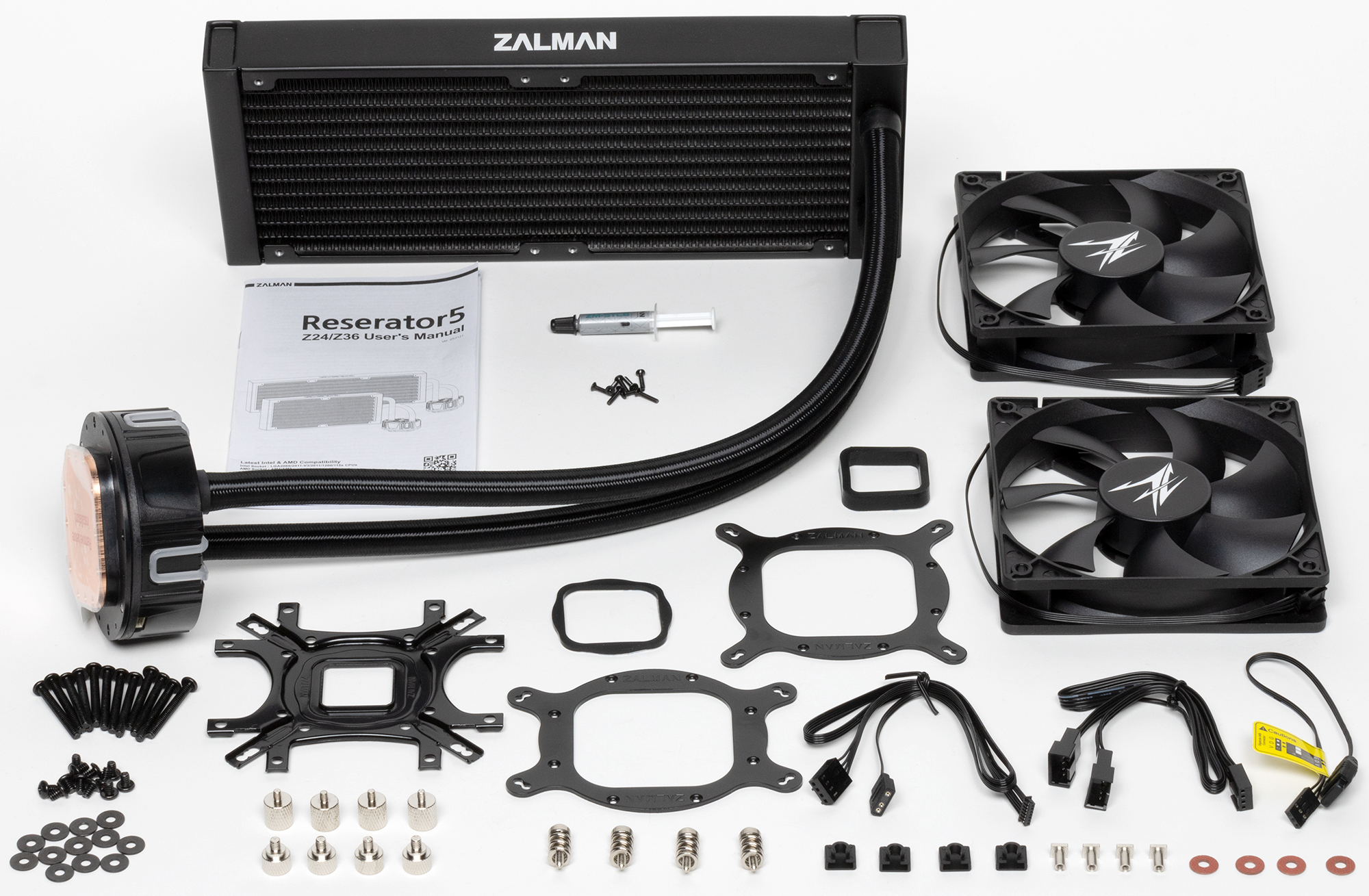

Модель СЖО Zalman Reserator5 Z24 выпускается в двух вариантах — в черном и белом. Фотографии коробки, в которую упакован черный вариант, приведены выше, а ниже показан комплект этого варианта:

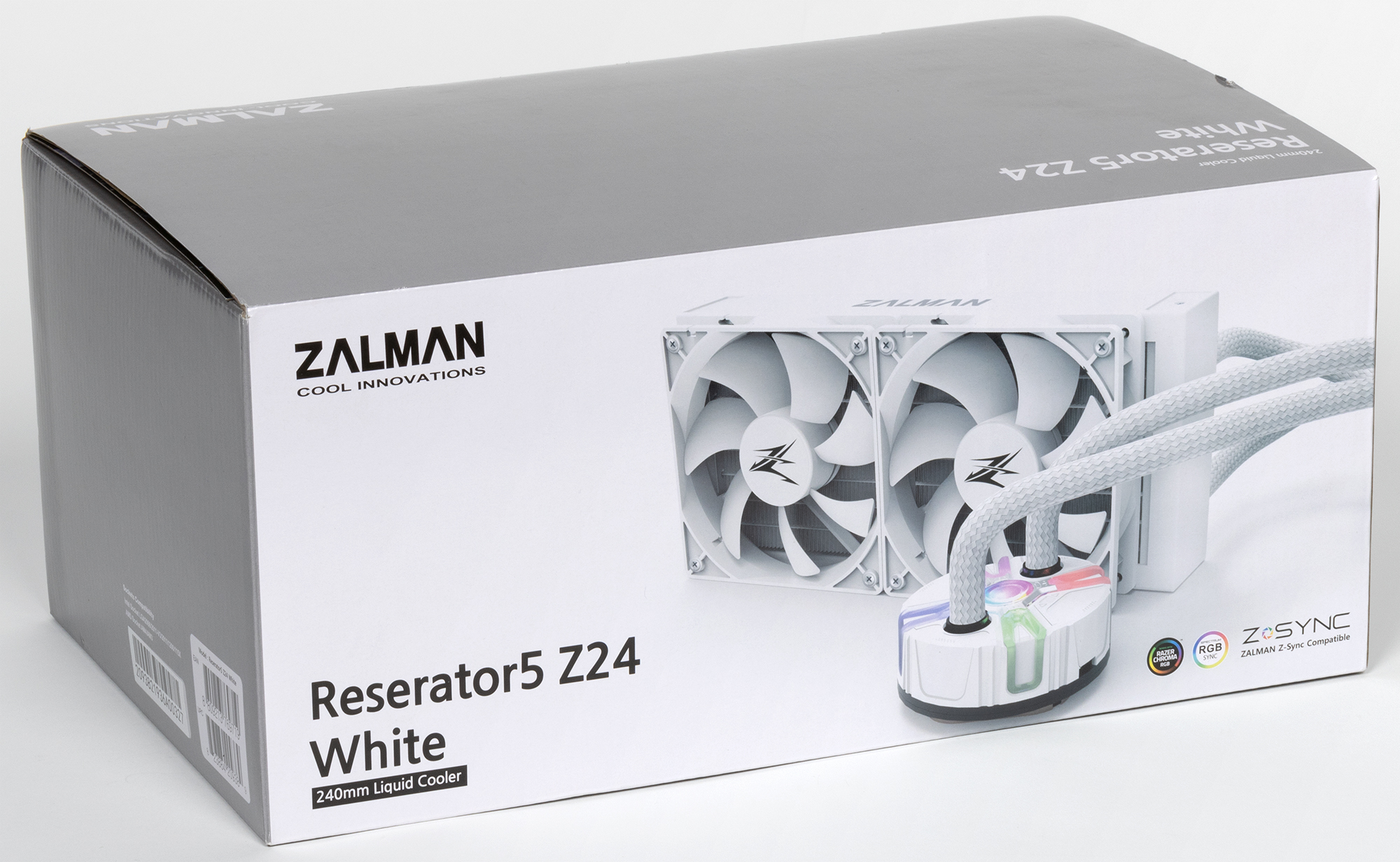

Коробка с белым вариантом:

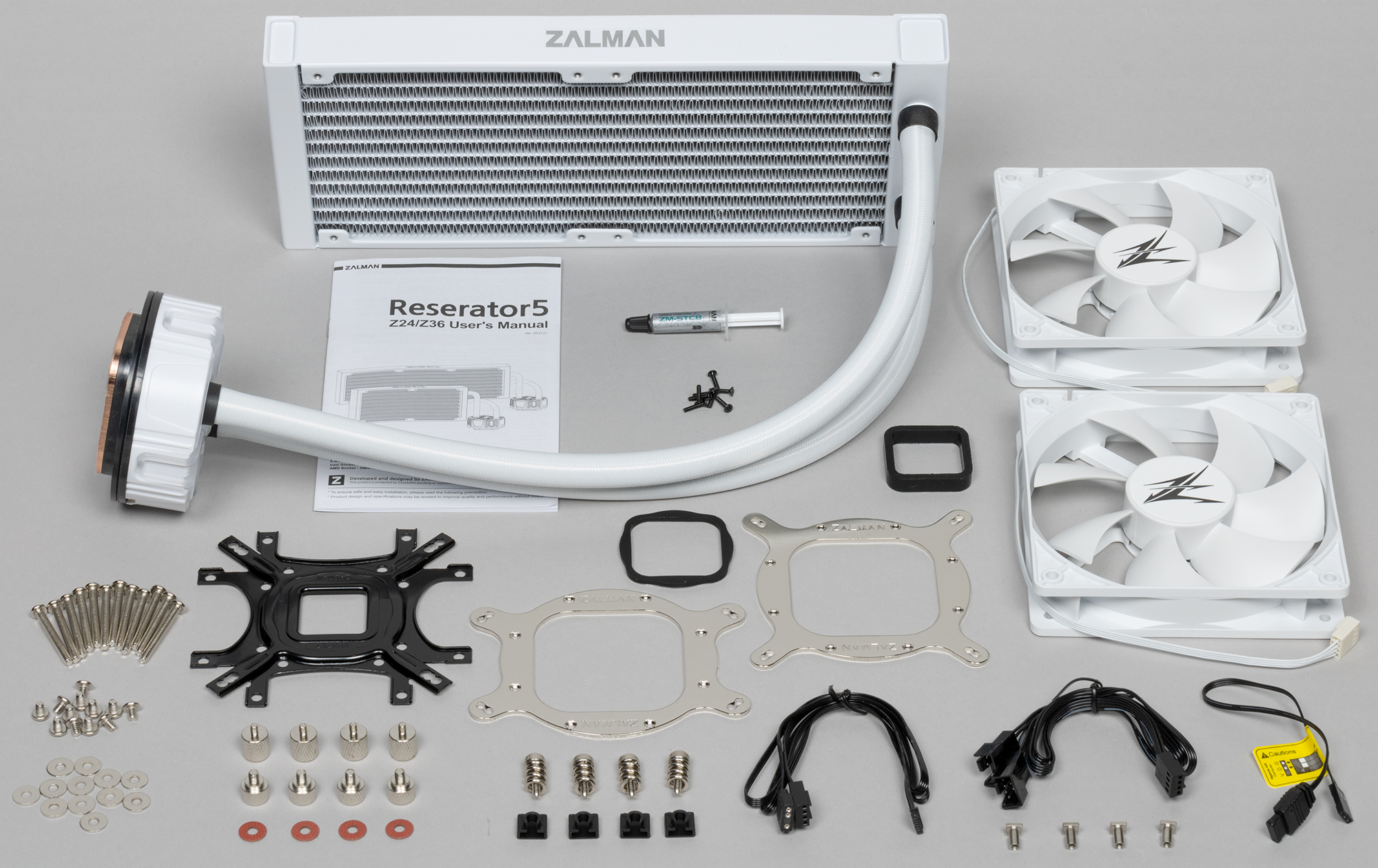

И соответствующий комплект:

Видно, что в случае белого варианта белыми являются покрытие радиатора, оплетка шлангов, верхняя часть корпуса водоблока, вентиляторы и кабели от них, а ряд крепежных элементов получил блестящее металлическое гальваническое покрытие вместо черного полуматового.

Инструкция хорошего полиграфического качества. Поясняющие надписи на английском языке, но инструкция в основном в картинках, поэтому понятна без перевода. Раздел с предупреждениями продублирован на нескольких языках, включая русский. На сайте компании есть полное описание кулера и ссылка на PDF-файл с инструкцией.

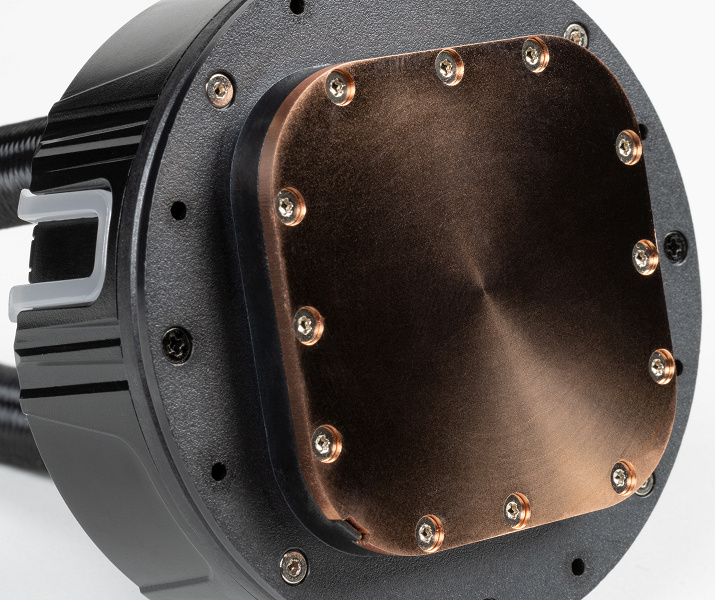

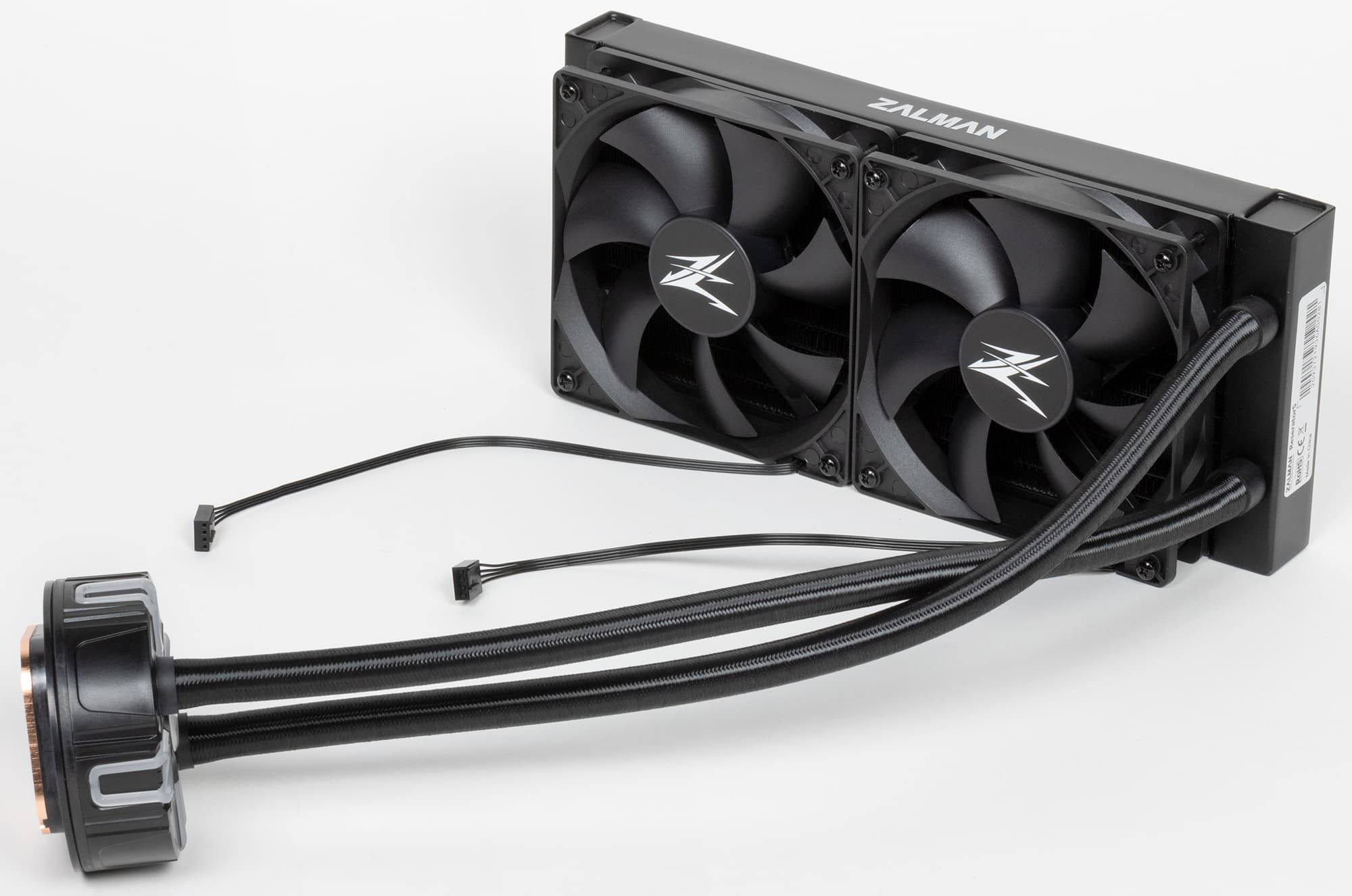

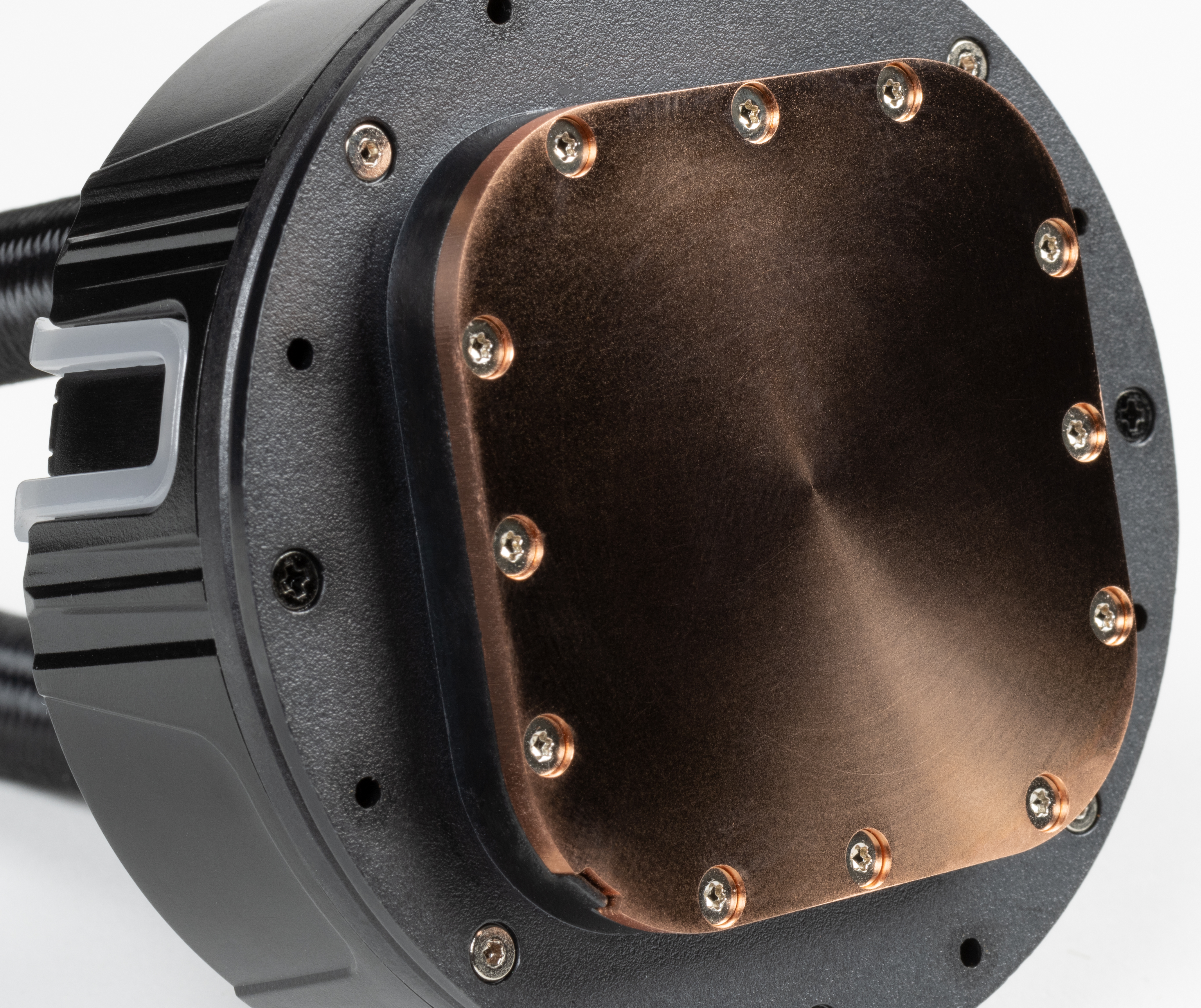

Система герметичная, заправлена, и готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина толщиной 2,5 мм. Ее внешняя почти идеально плоская поверхность шлифованная и слегка полированная.

Габариты этой пластины — 56×56 мм, а внутренняя часть, ограниченная отверстиями под винты, имеет размеры примерно 47×47 мм. Термопаста в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты должно хватить раза на два в случае процессоров с небольшой площадью крышки и при экономном расходе. В тестах использовалась не менее качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-7980XE:

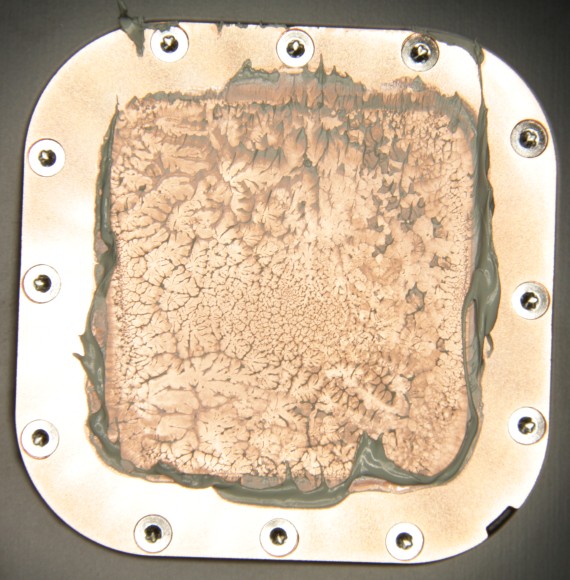

И на подошве водоблока:

Видно, что термопаста распределилась по всей площади крышки процессора, а примерно по центру есть большой участок плотного контакта. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру.

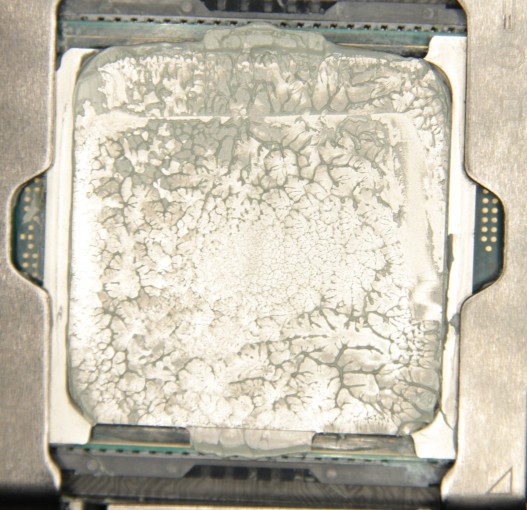

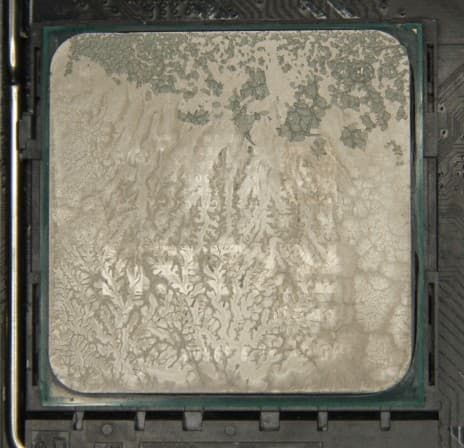

И в случае процессора AMD Ryzen 9 3950X. На процессоре:

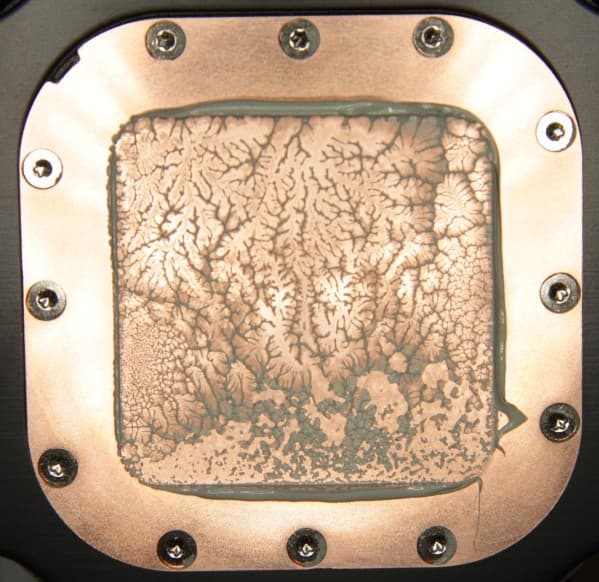

На подошве теплосъемника:

Участок плотного контакта имеет большую площадь. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и помпы.)

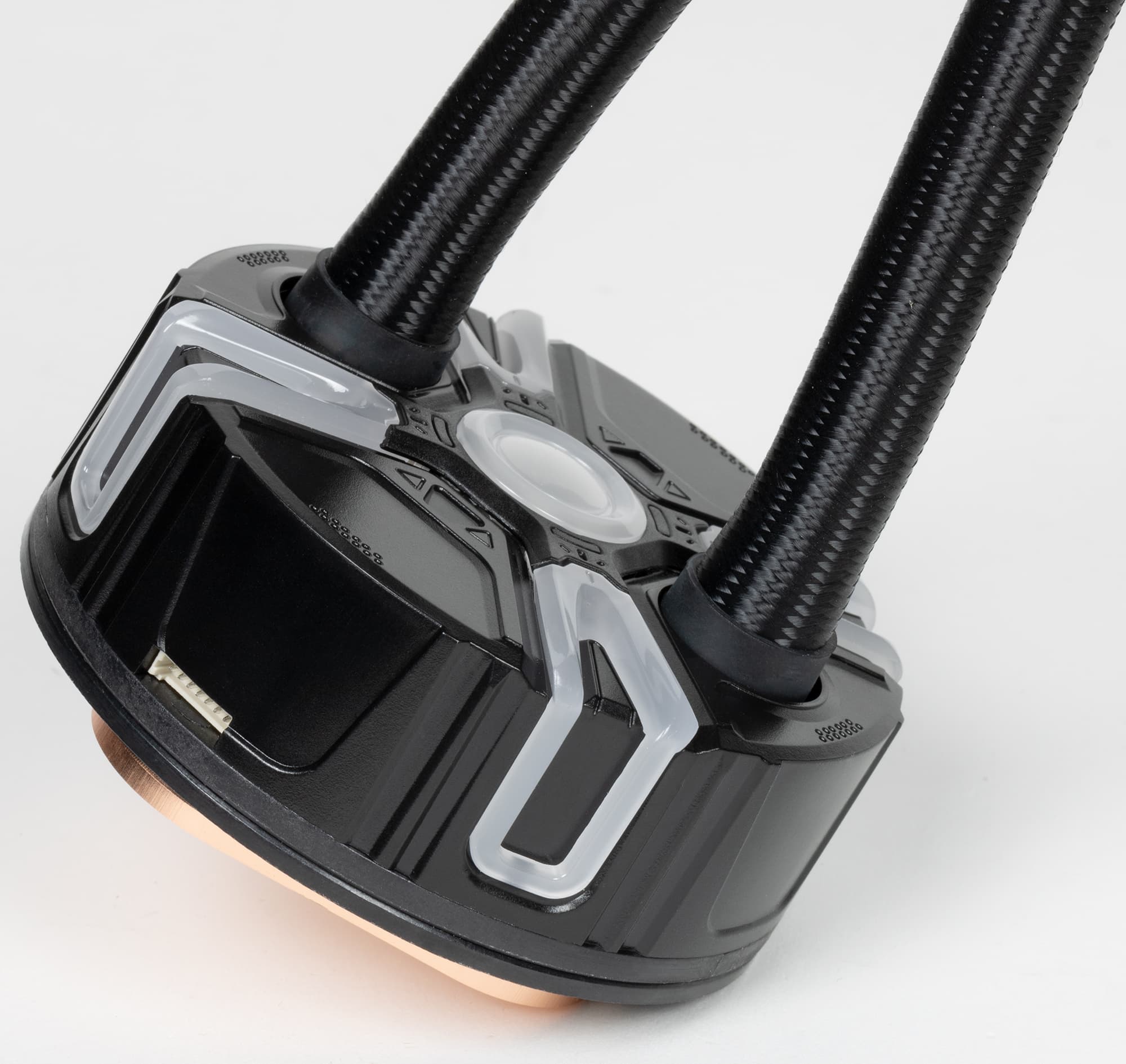

Корпус водоблока изготовлен из твердого черного пластика.

Сверху на корпусе закреплен кожух (черный или белый), в котором есть вставки из белого полупрозрачного пластика. Под центральной круглой вставкой можно разглядеть расположенные по кругу адресуемые RGB-светодиоды в количестве восьми штук. Эти светодиоды управляются извне по трехпроводному интерфейсу.

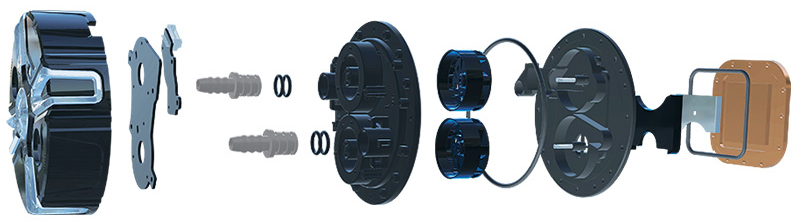

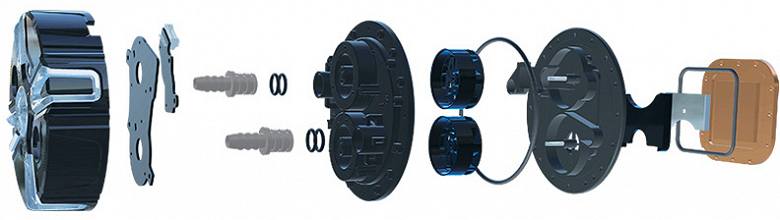

Особенностью помпы является применение двух крыльчаток, приводимых во вращение каждая своим мотором. Одна крыльчатка работает на ввод жидкости в камеру теплообменника, вторая — на вывод. Покомпонентная схема, взятая с сайта производителя, поясняет устройство помпы.

Шланги заключены в скользкую оплетку из синтетического материала. Внешний диаметр шлангов с оплеткой примерно 13 мм. Фитинги на входе в помпу поворачиваются, что облегчает установку системы.

Радиатор изготовлен из алюминия и снаружи имеет черное или белое матовое относительно стойкое покрытие.

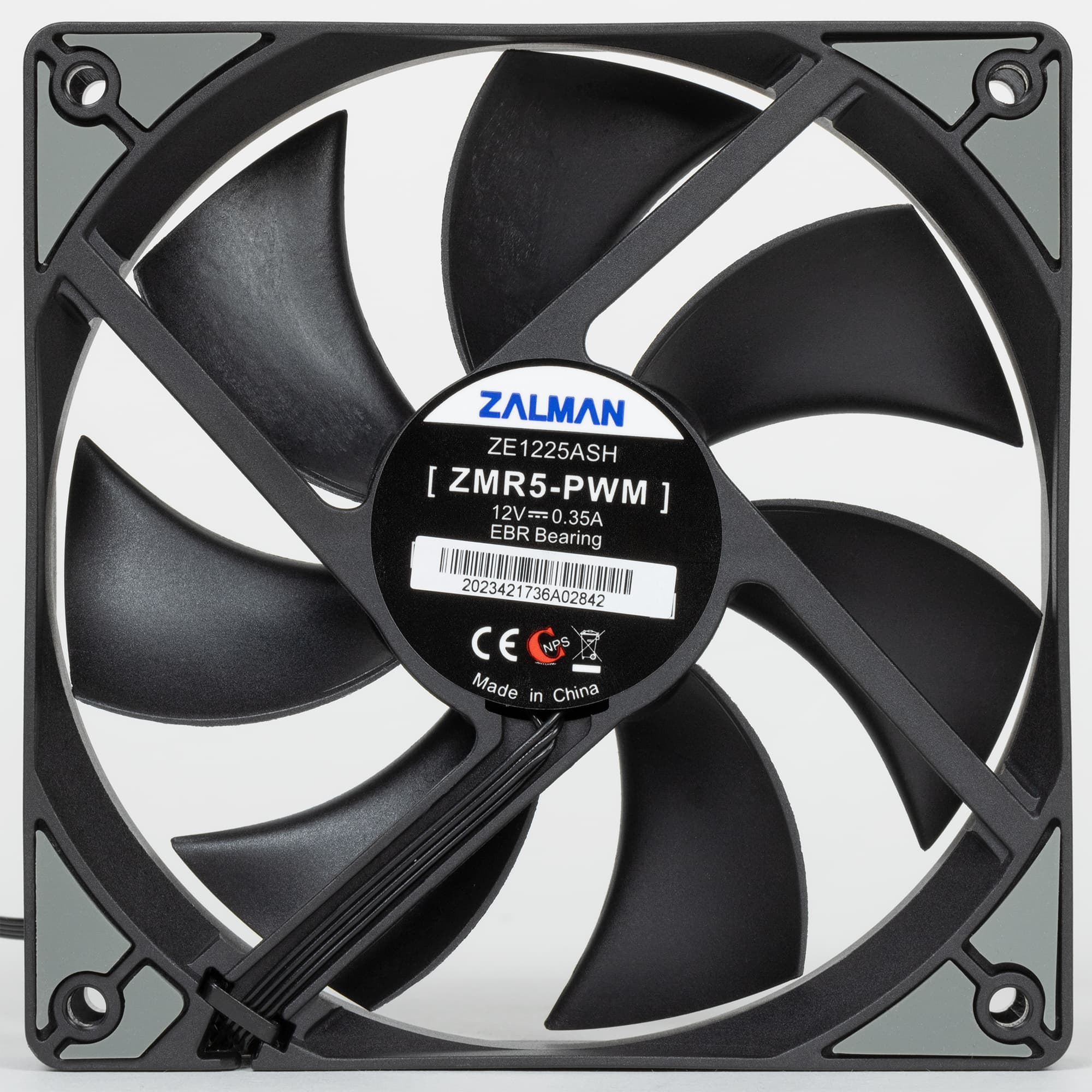

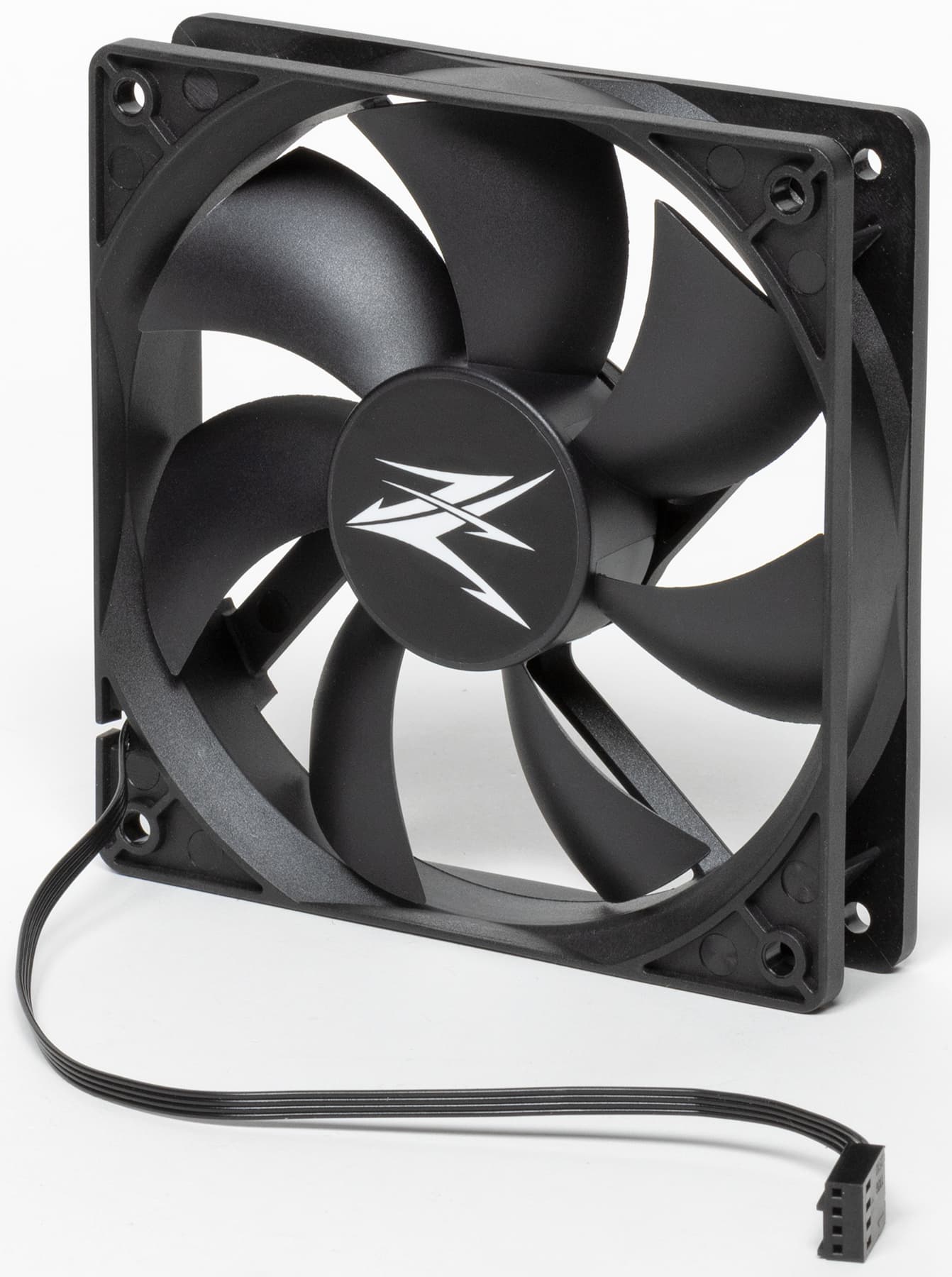

На углы рамки вентилятора со стороны выдува наклеены накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколько-либо значимых антивибрационных свойств. Кроме того, гнезда с другой стороны, куда вворачиваются крепежные винты, являются частью рамки вентилятора, поэтому вибрация от вентилятора через винты без помех передается на радиатор. В итоге, такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора.

Вентилятор имеет четырехконтактный разъем на конце кабеля питания.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое черное полуматовое лакокрасочное покрытие или блестящее металлическое гальваническое покрытие. Отметим неудобное крепление рамки на водоблок — ее нужно прикручивать мелкими винтами (то есть нужна еще одна отвертка) в количестве восьми штук. Система в сборе с крепежом под LGA 2011 имеет массу 1604 г.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32).

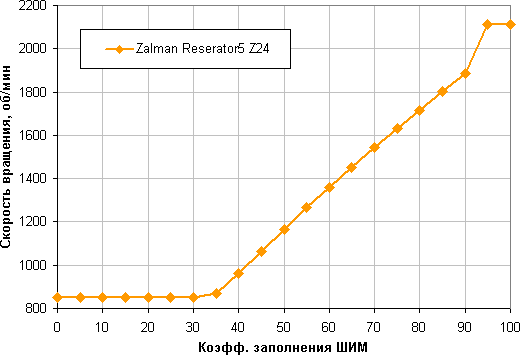

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Диапазон регулировки скорости вращения не очень широкий. Есть плавный близкий к линейному рост скорости вращения при изменении коэффициента заполнения (КЗ) от 35% до 95%. При снижении коэффициента заполнения (КЗ) до 0 вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

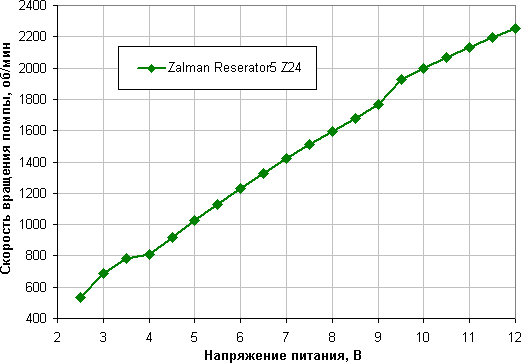

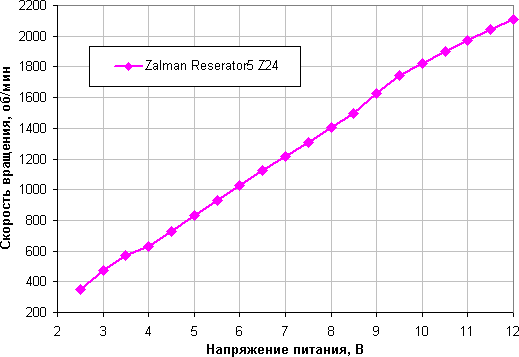

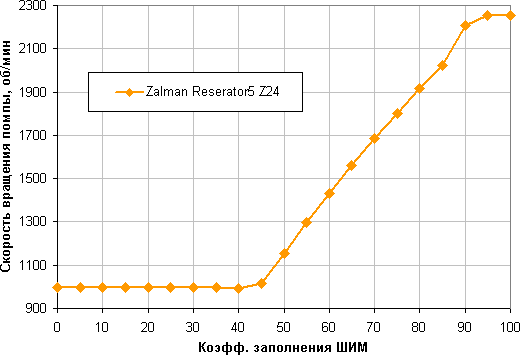

Изменение скорости вращения также плавное, но диапазон регулировки с помощью напряжения намного шире. Вентиляторы останавливаются при 2,0, а при 2,3—2,4 В запускаются. В случае необходимости их допустимо подключать к 5 В. Скорость вращения помпы также можно регулировать с помощью ШИМ и напряжения питания. Приведем соответствующие графики.

Помпа останавливается при 1,9, а при 2,0 В запускается, но датчик вращения начинает корректно работать при немного боле высоком напряжении. Помпу также допустимо подключать к 5 В.

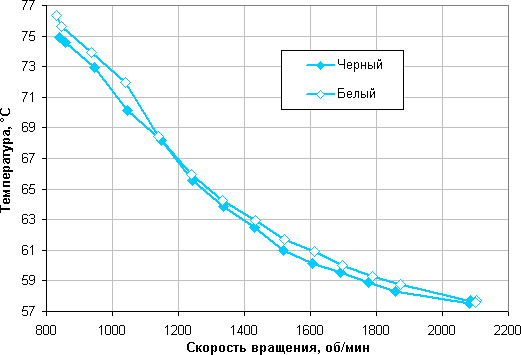

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В случае тестов под нагрузкой и при измерении уровня шума скорость вращения вентиляторов и помпы изменялась с помощью ШИМ при изменении КЗ в диапазоне от 100% до 30% с шагом в 5%. Для сравнения в случае процессора Intel Core i9-7980XE мы протестировали как черный вариант, так и белый. Считается, что черное покрытие радиатора может немного увеличивать эффективность охлаждения за счет увеличения теплового излучения.

В этом тесте наш процессор с TDP 140 Вт не перегревается (при 24 градусов окружающего воздуха) на оборотах вентиляторов, достигаемых при снижении КЗ до 30%, что соответствует примерно 830 об/мин. Температура в случае белого варианта в среднем была чуть выше, но такая разница вполне укладывается в диапазон погрешности и разброса между экземплярами, не обусловленного именно цветом радиатора.

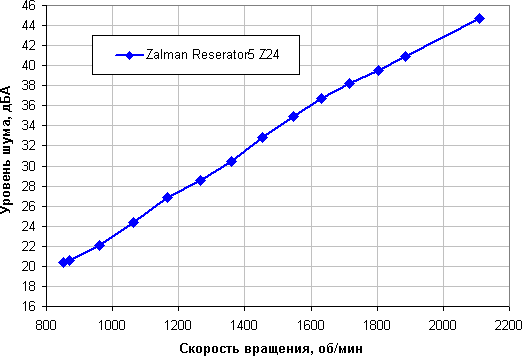

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае охватывается весь указанный диапазон, то есть в зависимости от скорости вращения вентиляторов и помпы система может быть как шумной, так и очень тихой. Фоновый уровень был равен 16,1 дБА (условное значение, которое показывает шумомер).

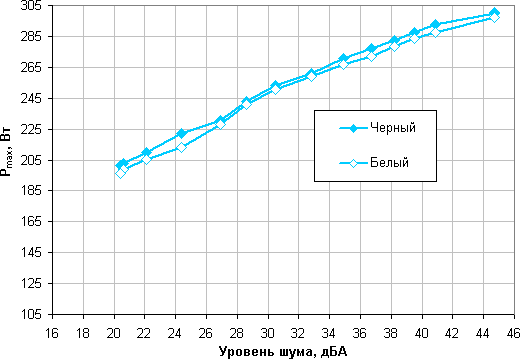

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (реалистичный сценарий, когда вентиляторы на радиаторе установлены на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности, обозначенной как P_max (ранее мы использовали обозначение Макс. TDP), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню, это порядка 220 Вт. Если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 300 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими СЖО, протестированными по такой же методике (список пополняется). Как видно, эффективность этой системы в сравнении с СЖО, оснащенными радиатором на два вентилятора типоразмера 120 мм, средняя.

Тестирование на процессоре AMD Ryzen 9 3950X

В качестве дополнительного теста мы решили посмотреть, как данная СЖО справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. В этом тесте участвовал только черный вариант СЖО.

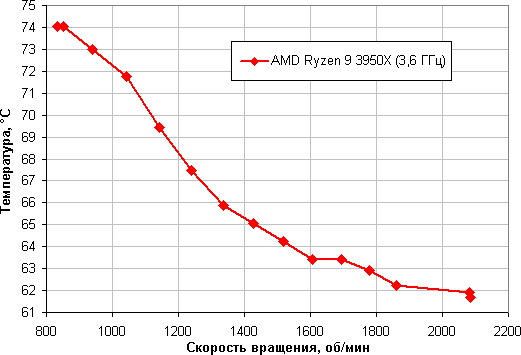

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается при КЗ равном 30%, что соответствует примерно 830 об/мин (для этого CPU допустим нагрев до 95 градусов).

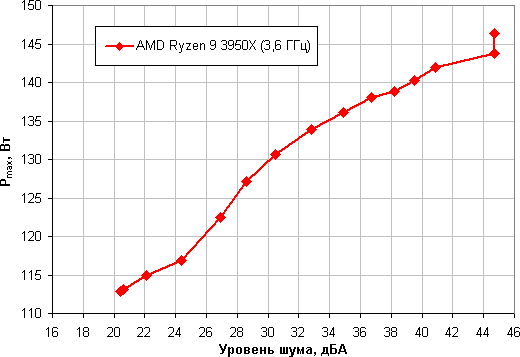

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 118 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 145 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат заметно хуже, чем в случае процессора Intel Core i9-7980XE. Впрочем, при условии достаточно хорошей вентиляции в корпусе данный кулер вполне справится с охлаждением процессора AMD Ryzen 9 3950X, но на возможность существенного разгона рассчитывать уже не стоит.

Сравнение с другими кулерами и СЖО при охлаждении процессора AMD Ryzen 9 3950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора). Как видно, эффективность этой системы в случае данного процессора невысокая.

Выводы

На основе системы жидкостного охлаждения Zalman Reserator5 Z24 можно создать условно бесшумный компьютер, оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)) с тепловыделением порядка 220 Вт максимум, и это даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии долговременной максимальной нагрузки. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 118 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно увеличить. Любители моддинга оценят адресуемую многозонную RGB-подсветку помпы, которая поможет украсить внутреннее пространство системного блока. Отметим управление помпой с помощью ШИМ, что встречается не так часто, как хотелось бы. На выбор доступны классический черный вариант, а также белый, с белыми радиатором, водоблоком и вентиляторами.

В заключение предлагаем посмотреть наш видеообзор системы жидкостного охлаждения Zalman Reserator5 Z24:

Наш видеообзор системы жидкостного охлаждения Zalman Reserator5 Z24 можно также посмотреть на iXBT.video
