Обзор процессорного кулера NZXT T120 RGB

Паспортные характеристики, комплект поставки и цена

Описание

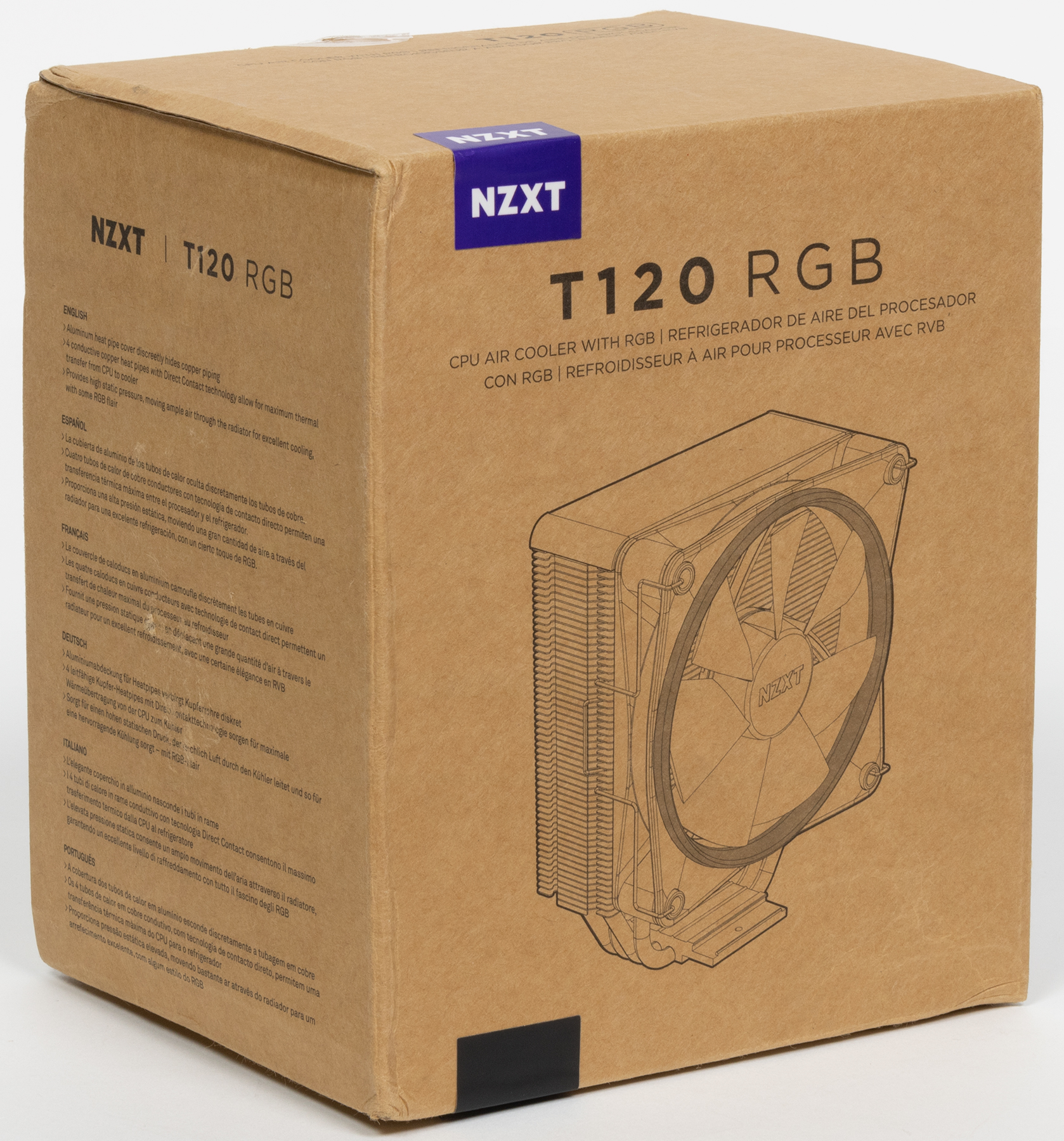

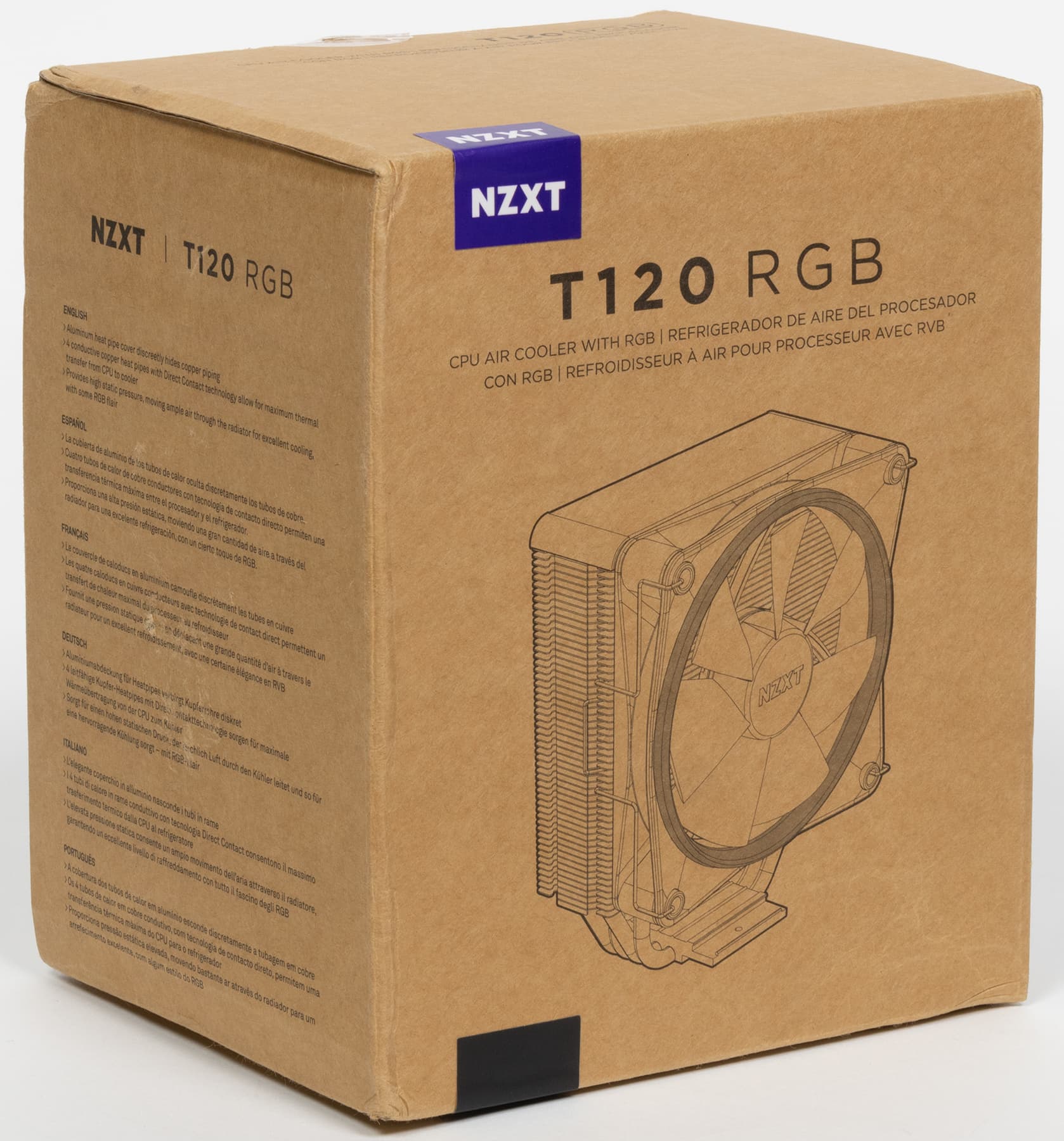

Поставляется процессорный охладитель в скромно оформленной коробке из среднего по толщине гофрированного картона.

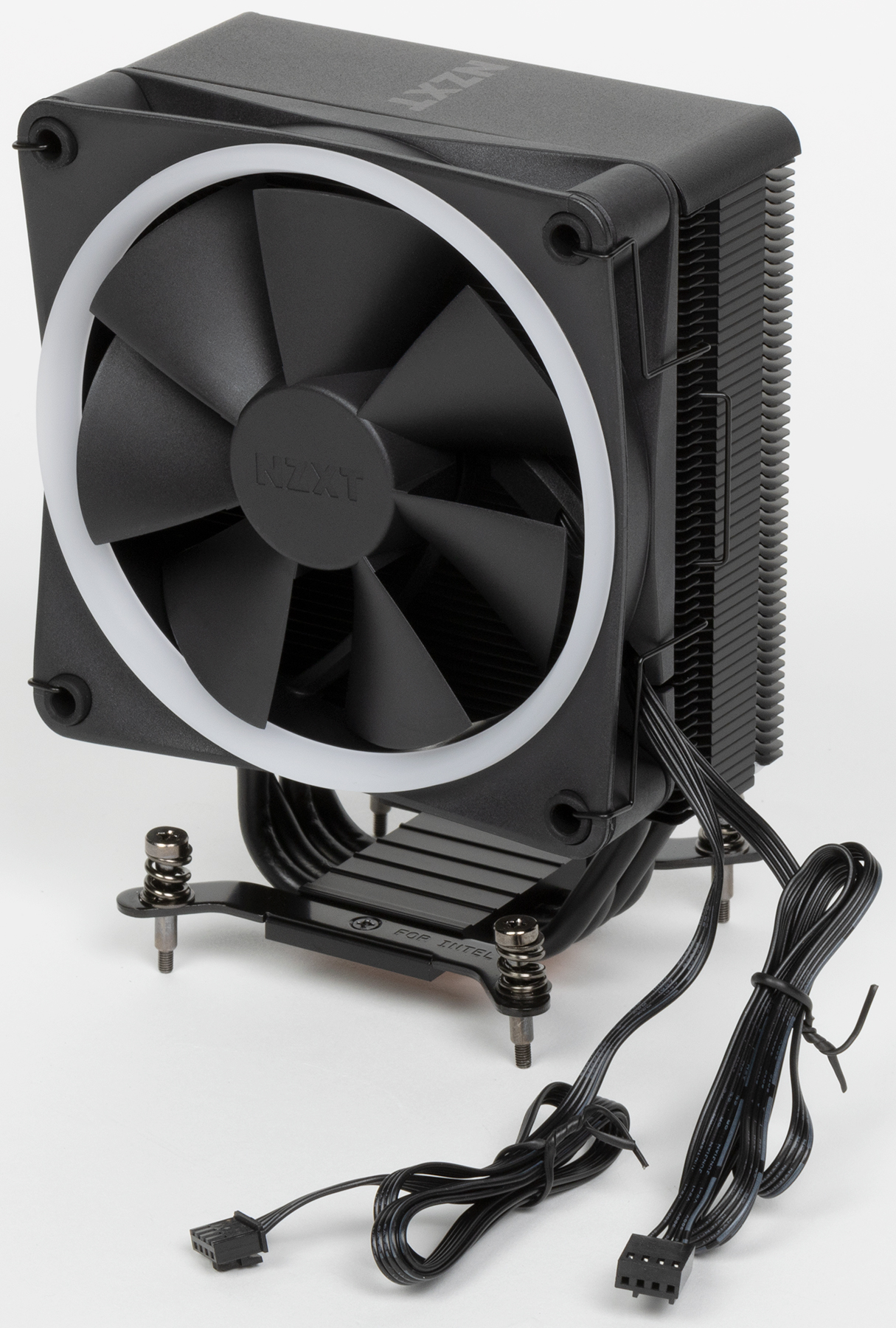

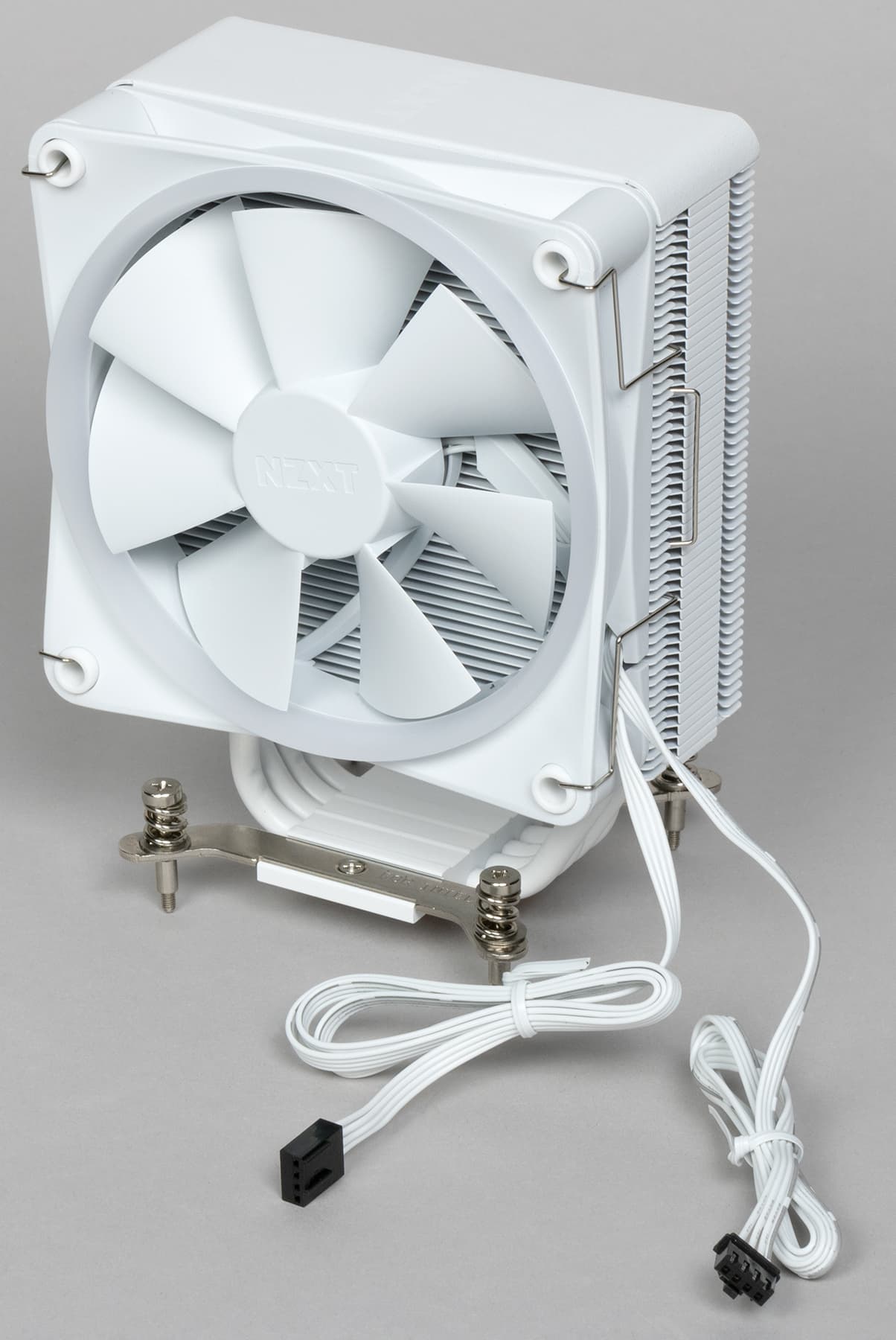

У нас на тестировании были две версии — черная и белая.

Не открывая коробку их можно различить по черной и, соответственно, белой наклейке на грани коробке.

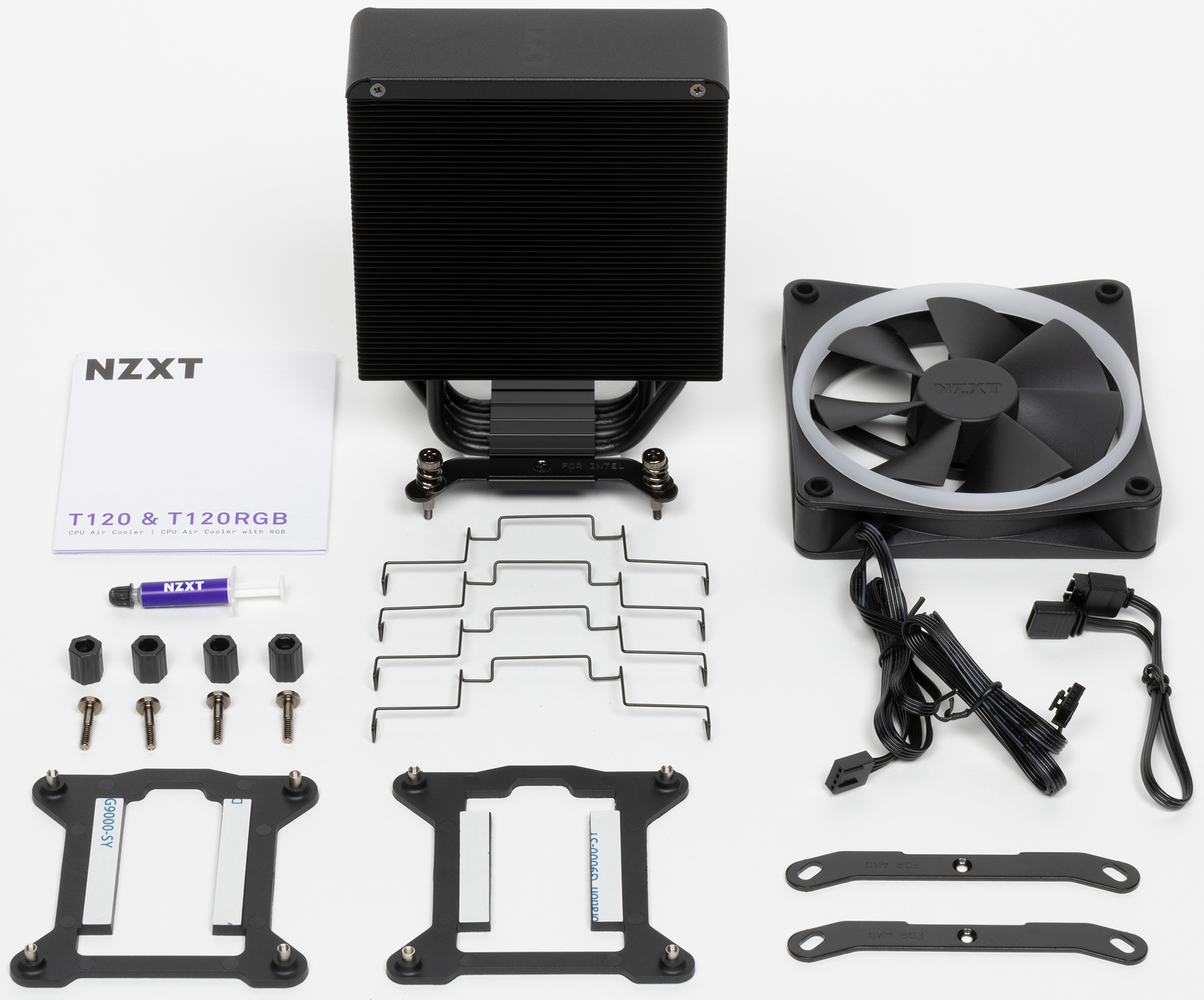

В комплекте есть инструкция по установке в картинках и с поясняющими надписями на нескольких языках, включая русский, ее в виде файла PDF можно загрузить с сайта производителя.

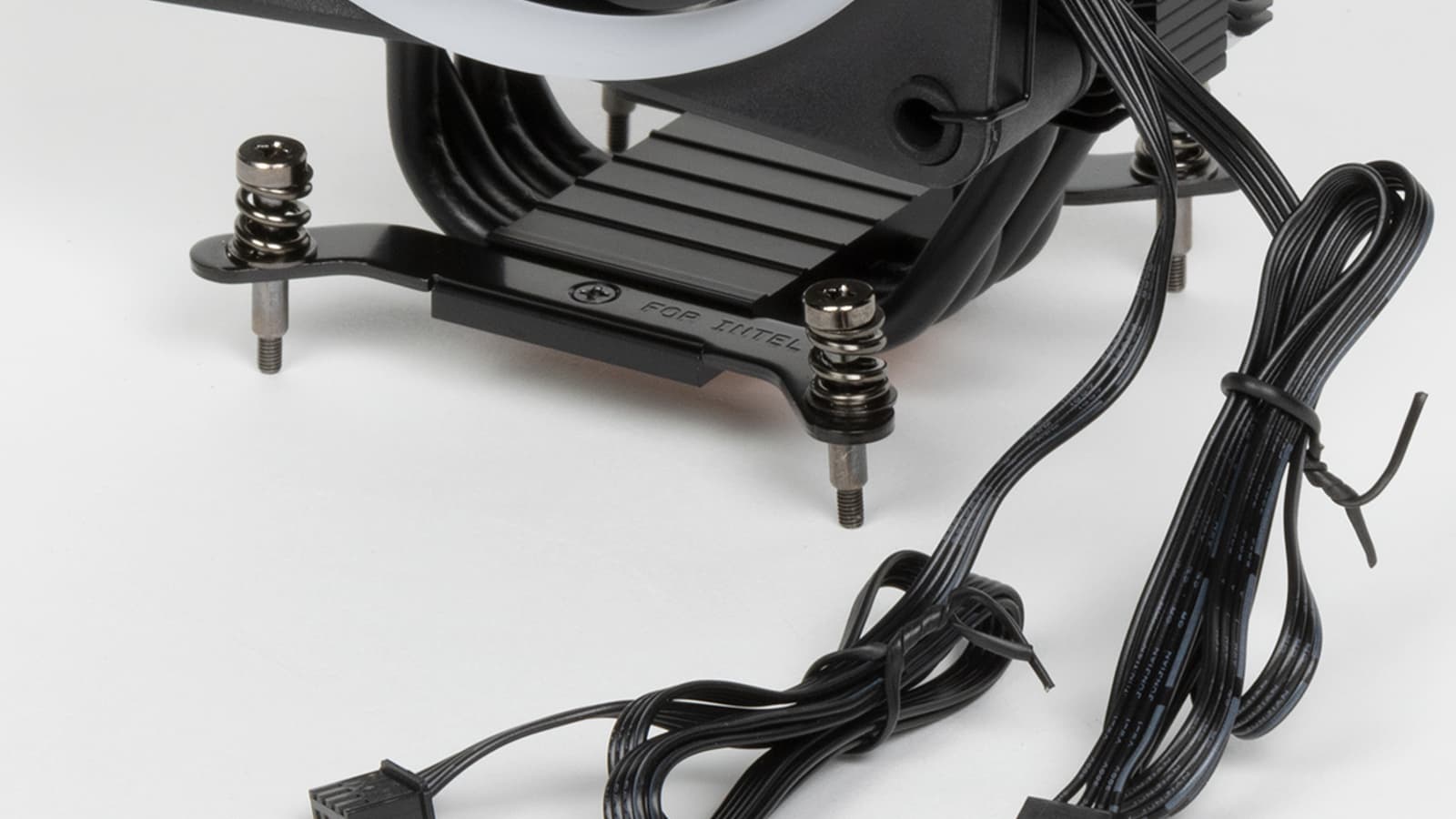

Крепеж в основном изготовлен из закаленной стали и имеет стойкое гальваническое или черное лакокрасочное (только в случае черной версии) покрытие. Крепежные пластины на обратную сторону материнской платы выполнены из пластика.

Кулер оснащен вынесенным радиатором, к которому тепло от процессора передается по четырем тепловым трубкам. Трубки, разумеется, медные. У основания теплосъемника трубки сплющены и впрессованы в канавки. Теплосъемник изготовлен из алюминия.

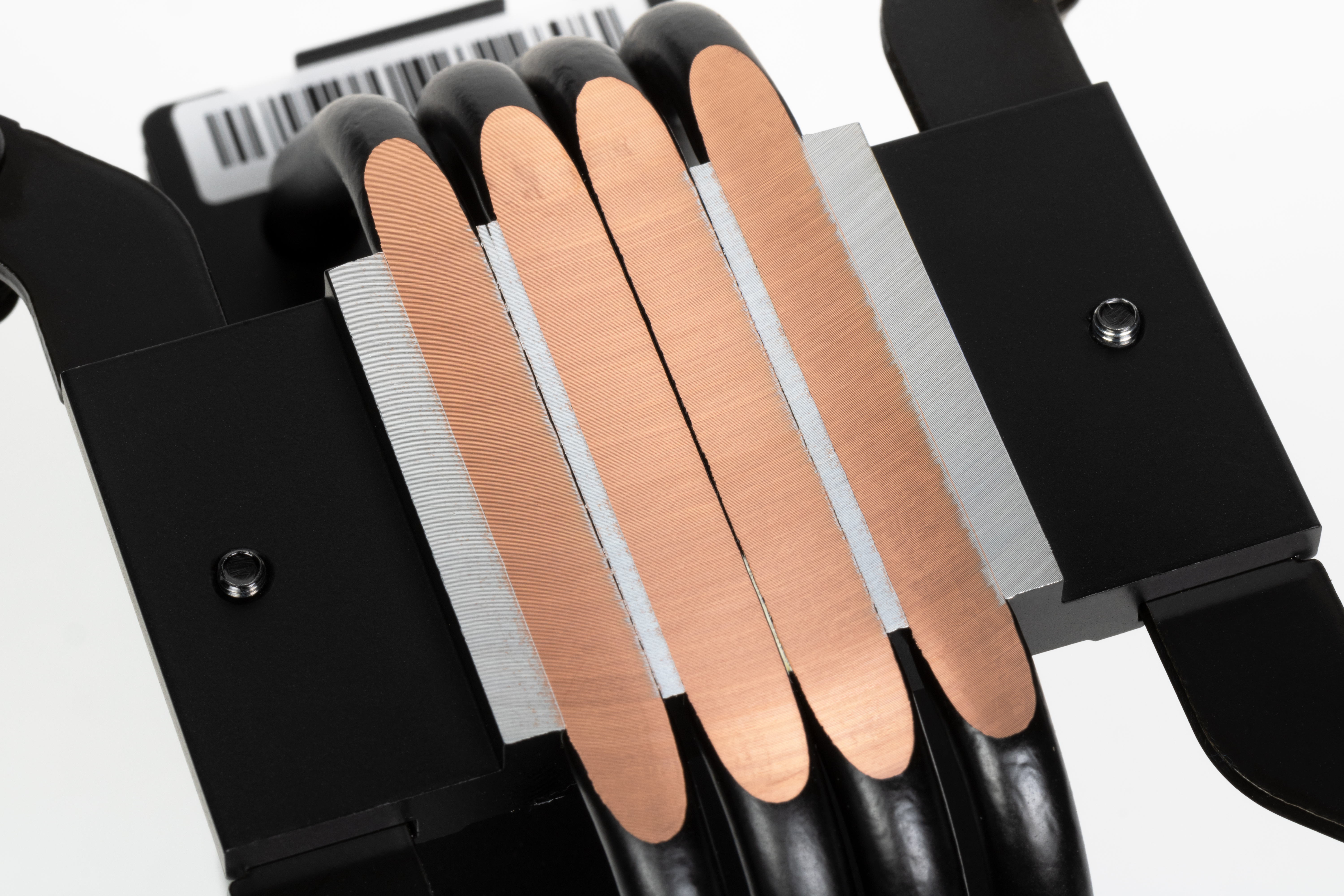

Трубки сошлифованы в плоскость вместе с основанием теплосъемника.

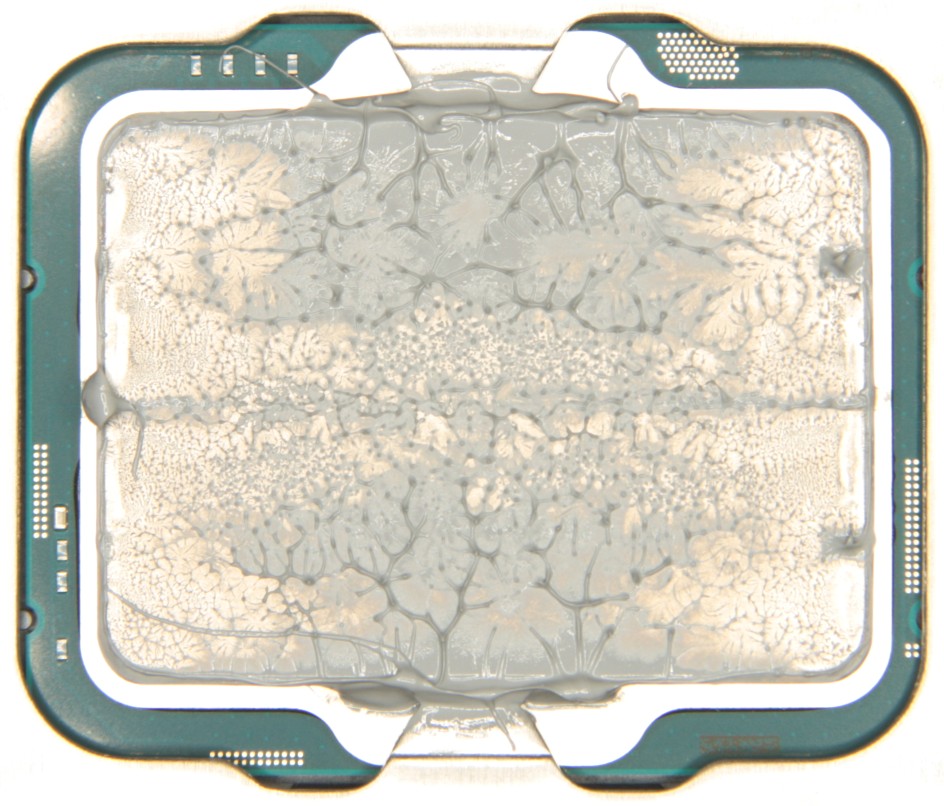

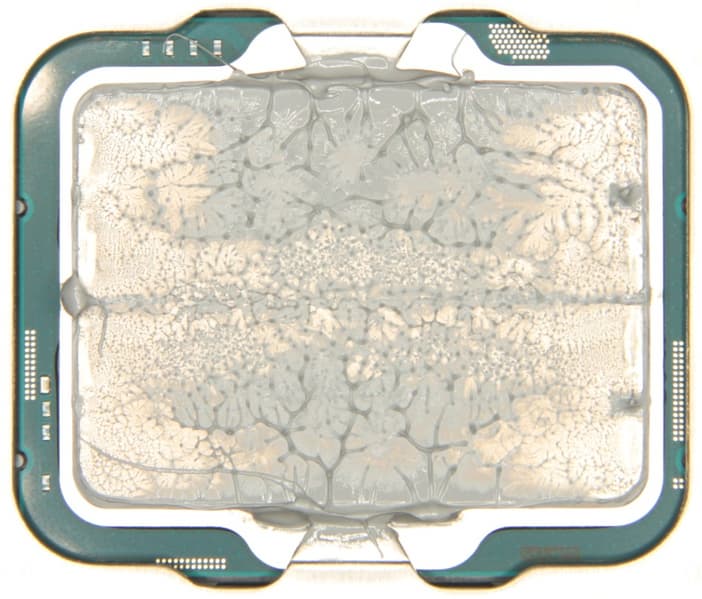

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с термопастой. В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-13900K:

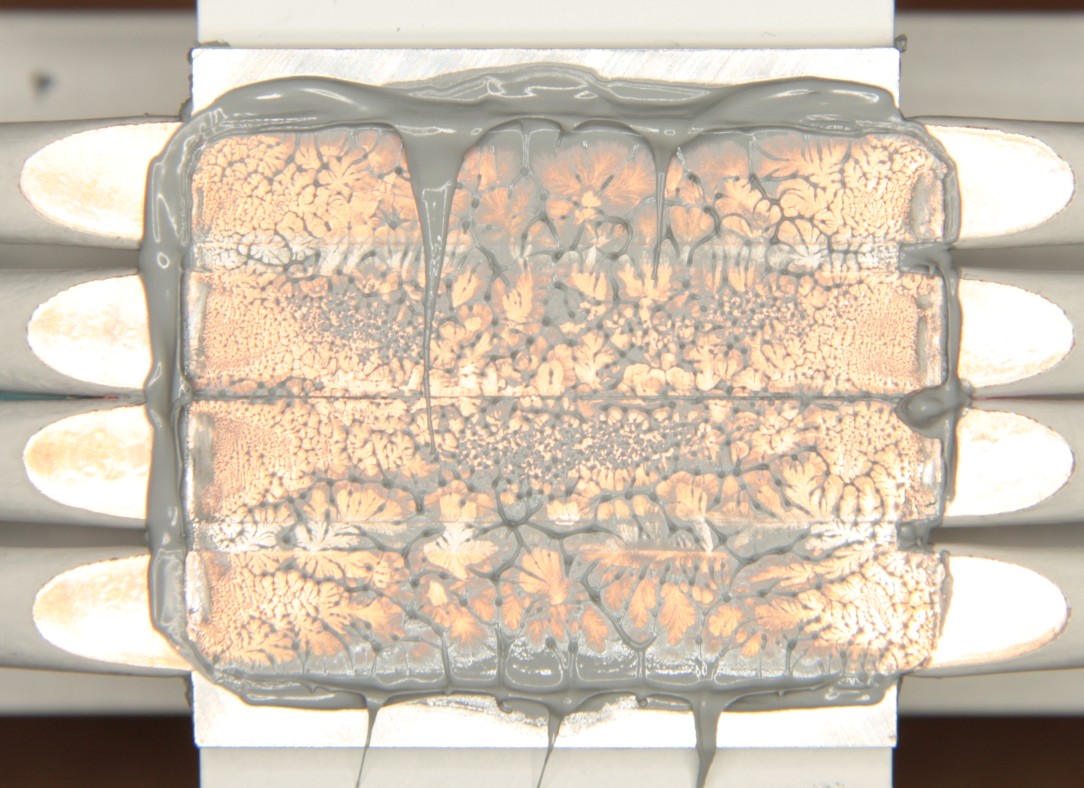

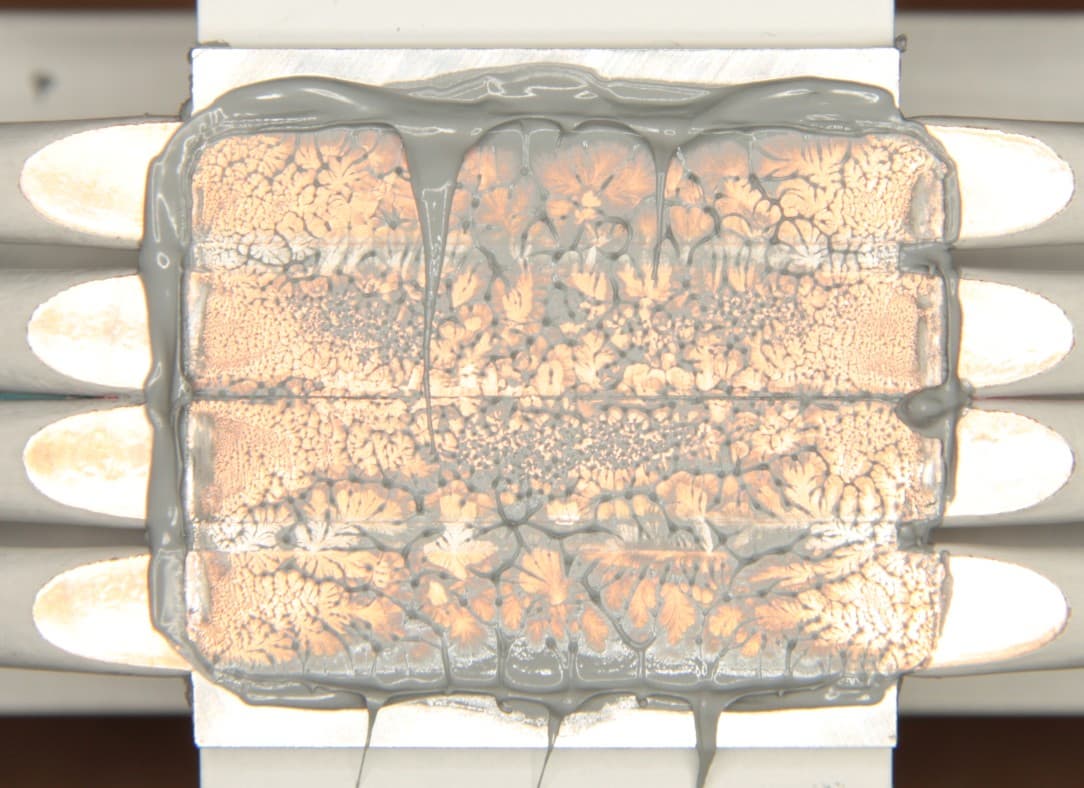

И на подошве теплосъемника:

Видно, что термопаста распределилась тонким слоем почти по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.

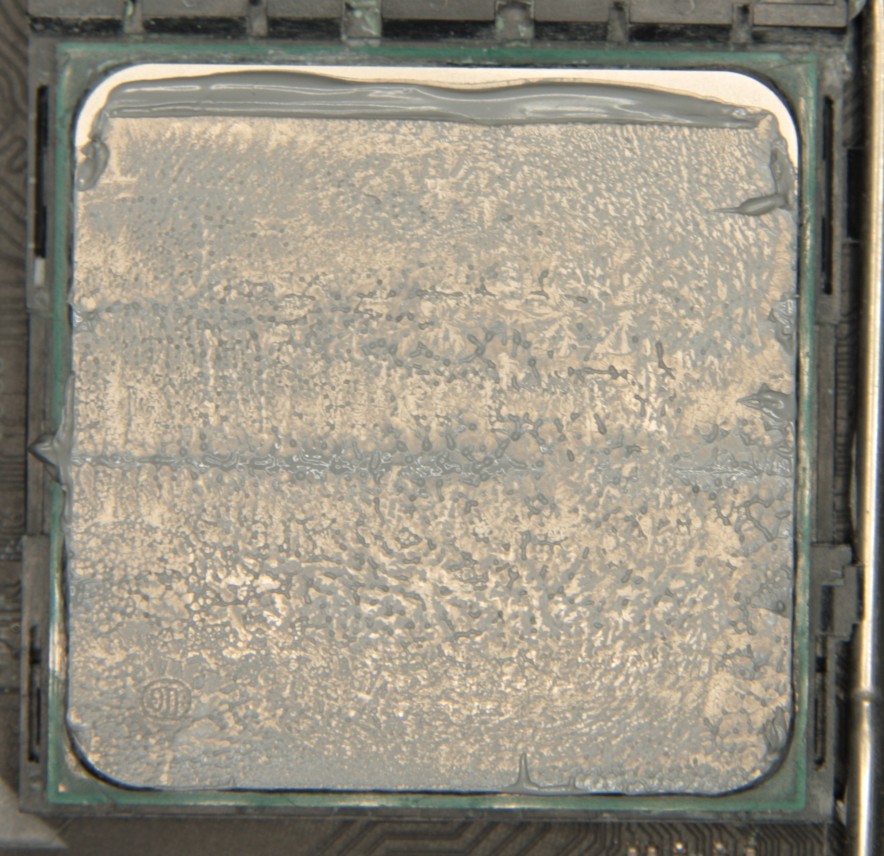

В случае двух других процессоров ситуация аналогичная. В случае процессора AMD Ryzen 9 5950X. На процессоре:

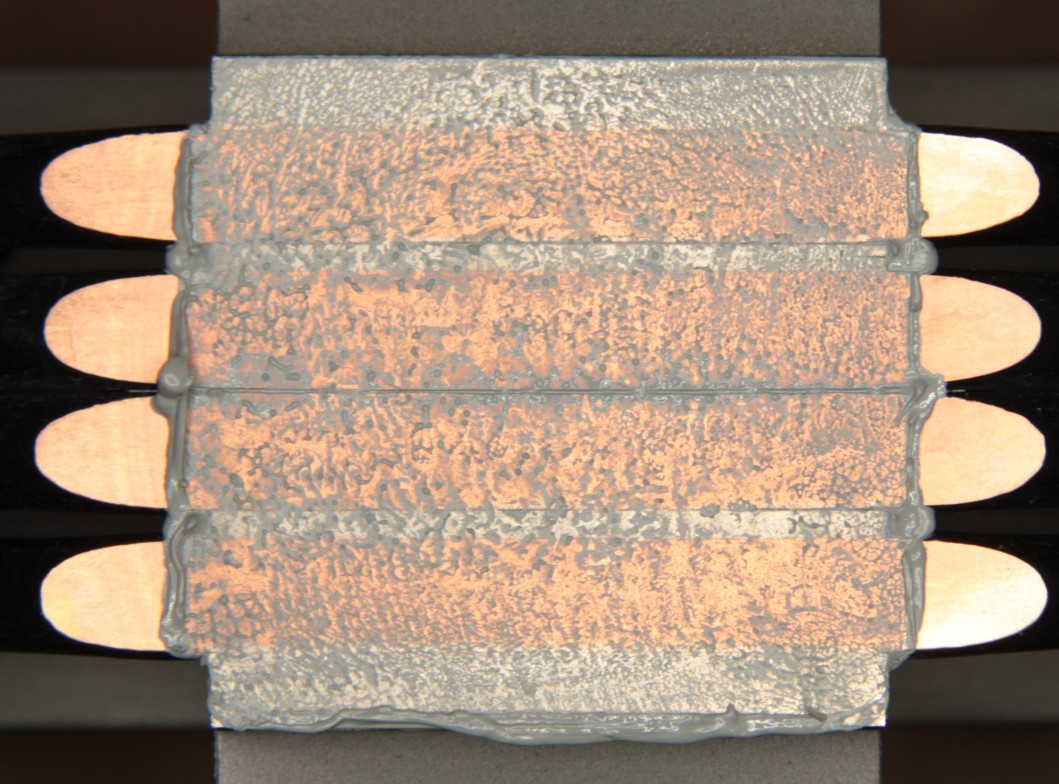

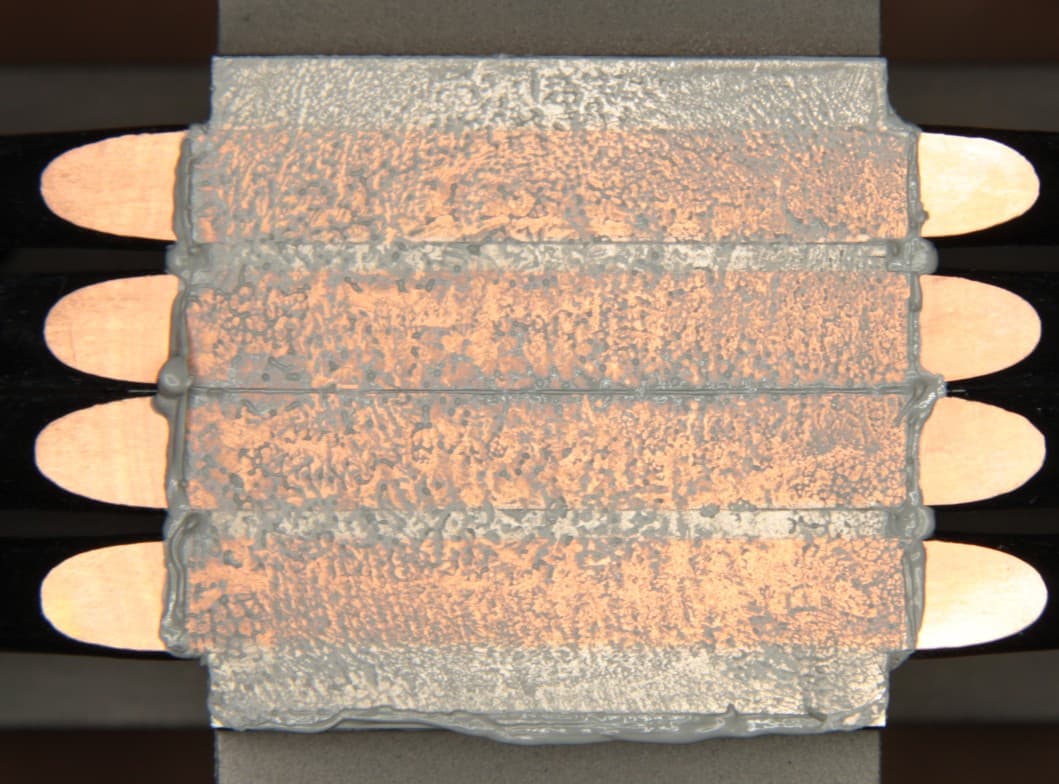

На подошве теплосъемника:

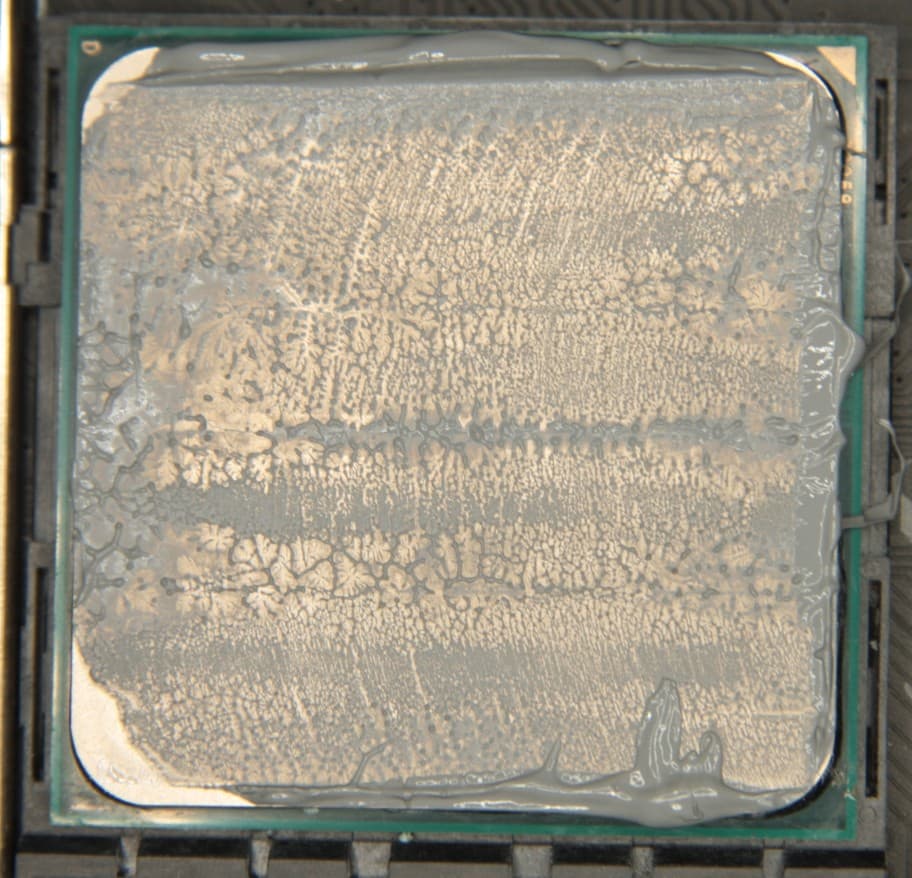

В случае процессора AMD Ryzen 7 1800X:

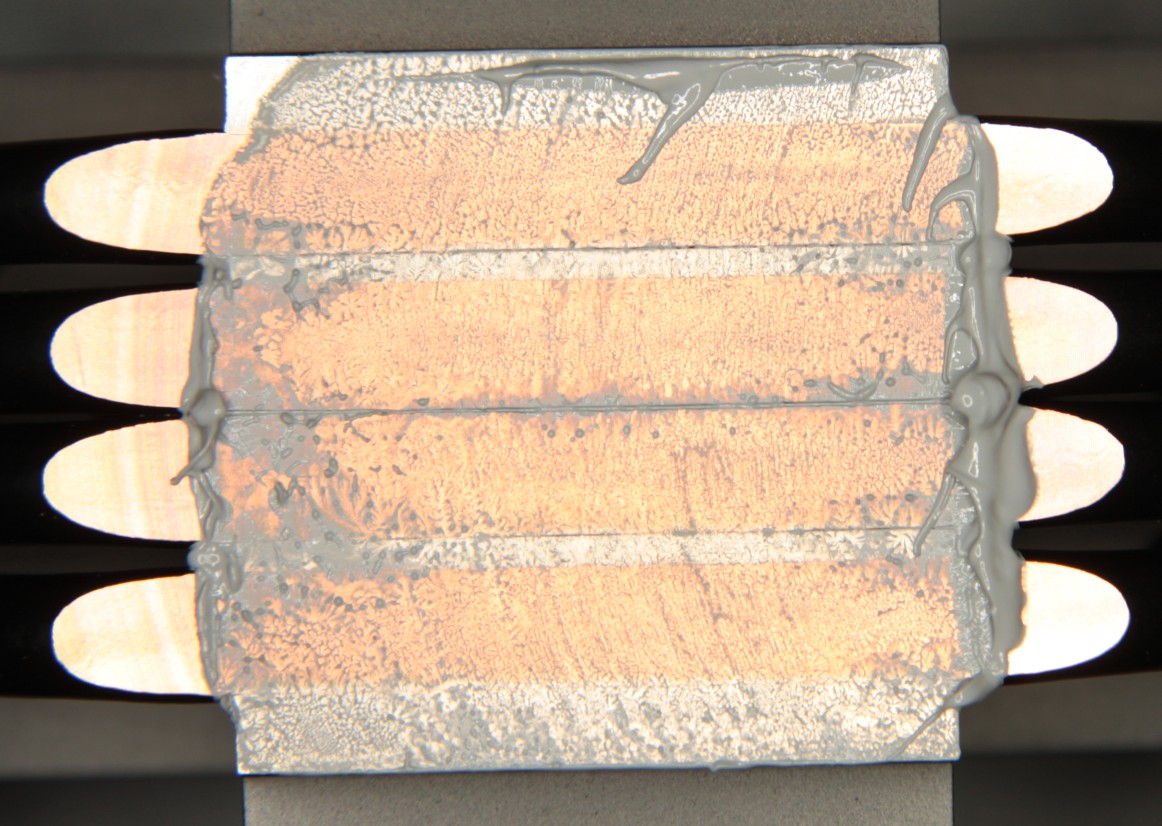

На подошве теплосъемника:

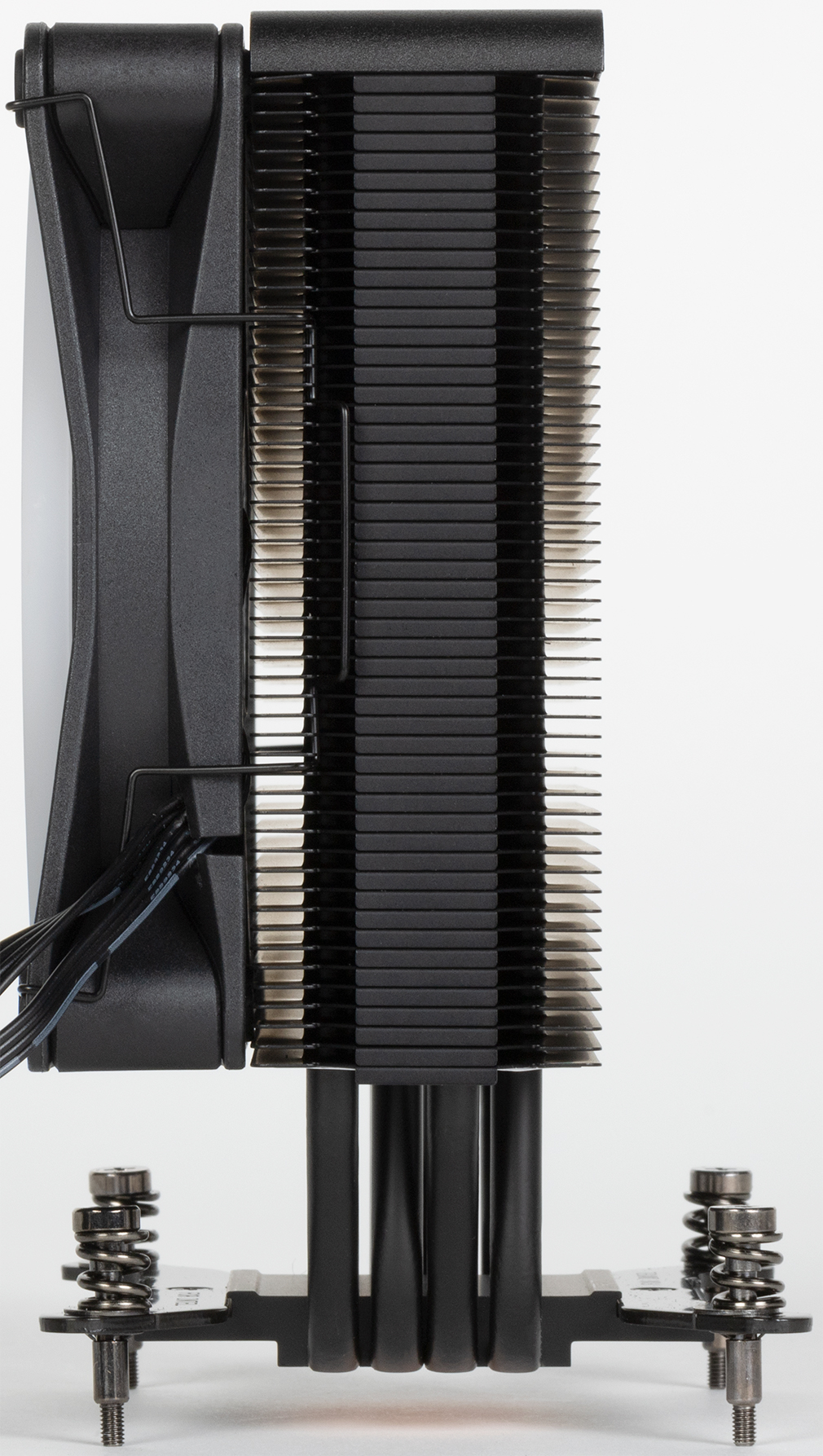

Радиатор представляет собой две стопки алюминиевых пластин, плотно насаженных на тепловые трубки. Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера.

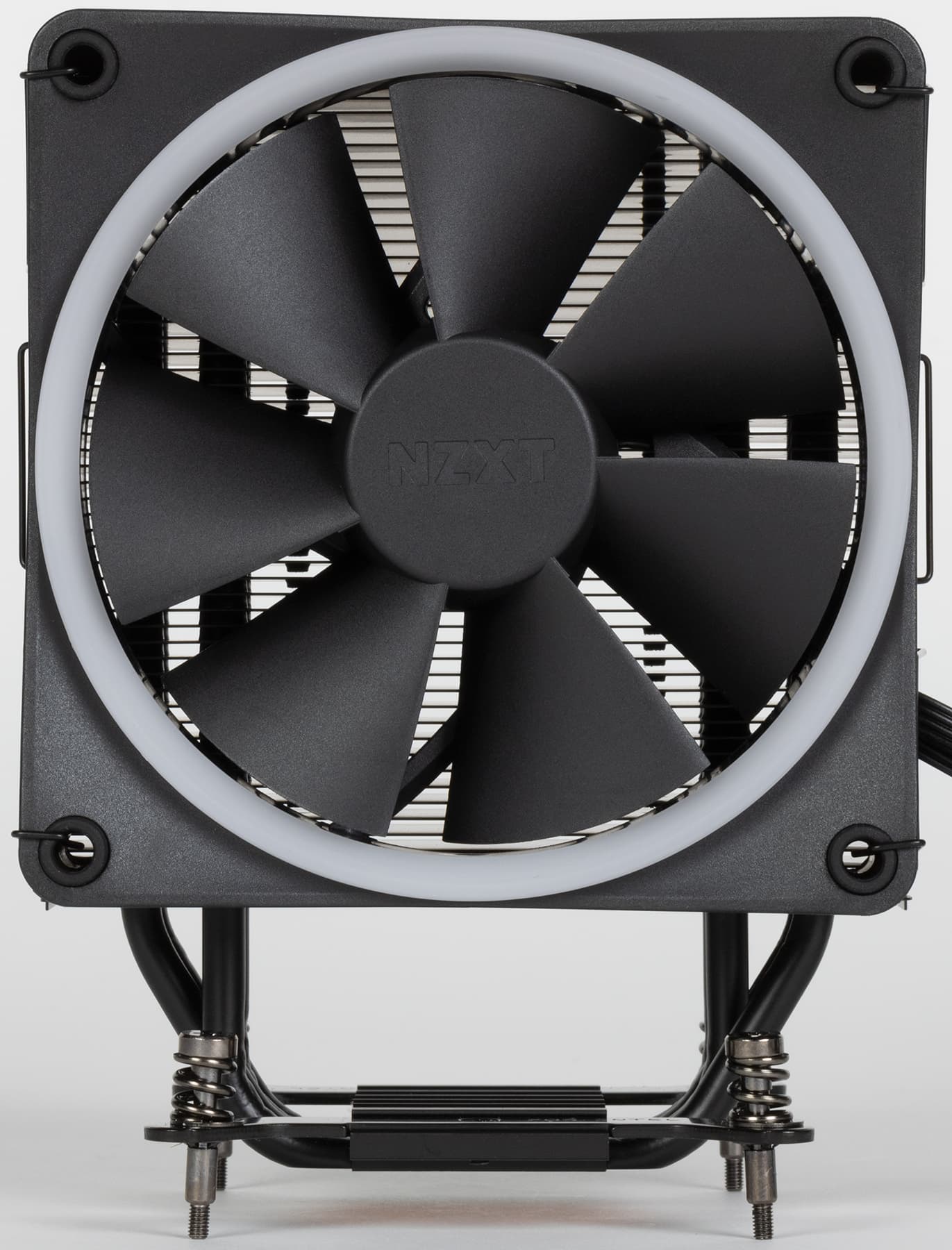

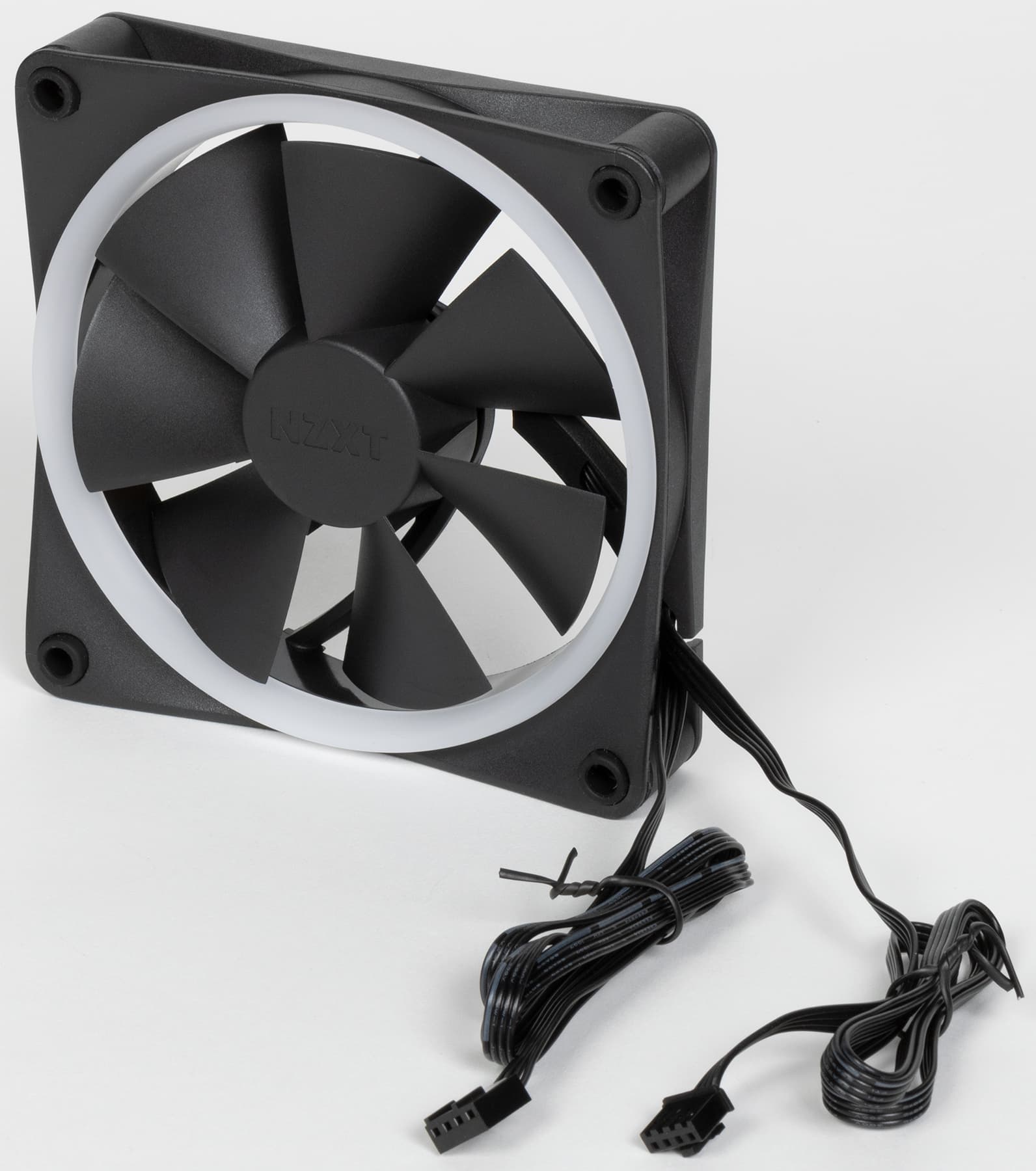

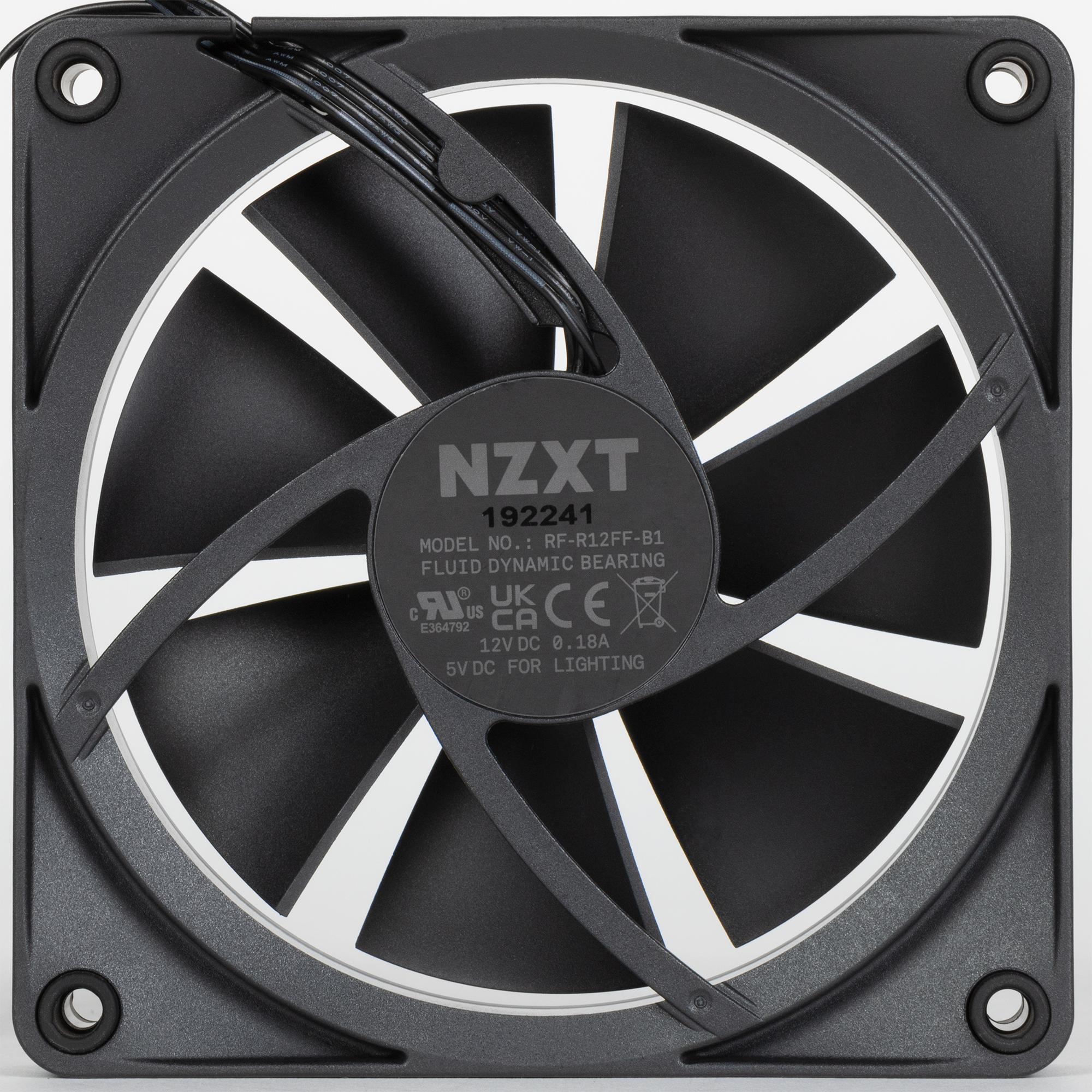

Типоразмер комплектного вентилятора 120 мм.

Вентилятор работает на вдув и крепится типичными стальными скобками. Второй комплект скобок позволит установить второй вентилятор с другой стороны радиатора, уже, разумеется, на выдув. Вентилятор поддерживает регулировку с помощью ШИМ.

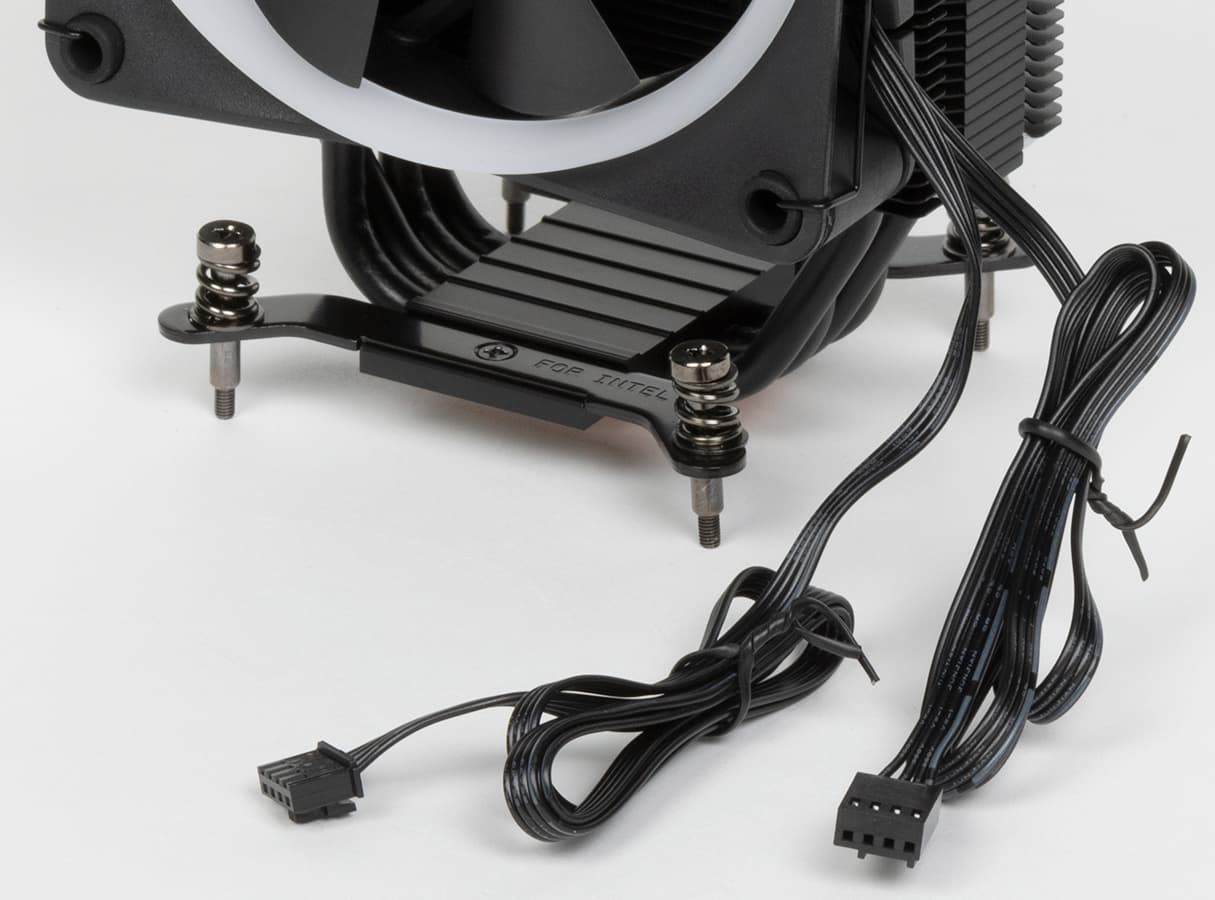

Вентилятор оснащен многоцветной многозонной подсветкой (типа ARGB). Для управления подсветкой предлагается использовать системную плату или внешний контроллер. Кабель для подключения подсветки оснащен разъемом, совместимым с фирменным контроллером, поэтому для подключения к стандартному трехконтактному разъему придется воспользоваться входящим в комплект переходником. Пример работы подсветки можно посмотреть на видео ниже:

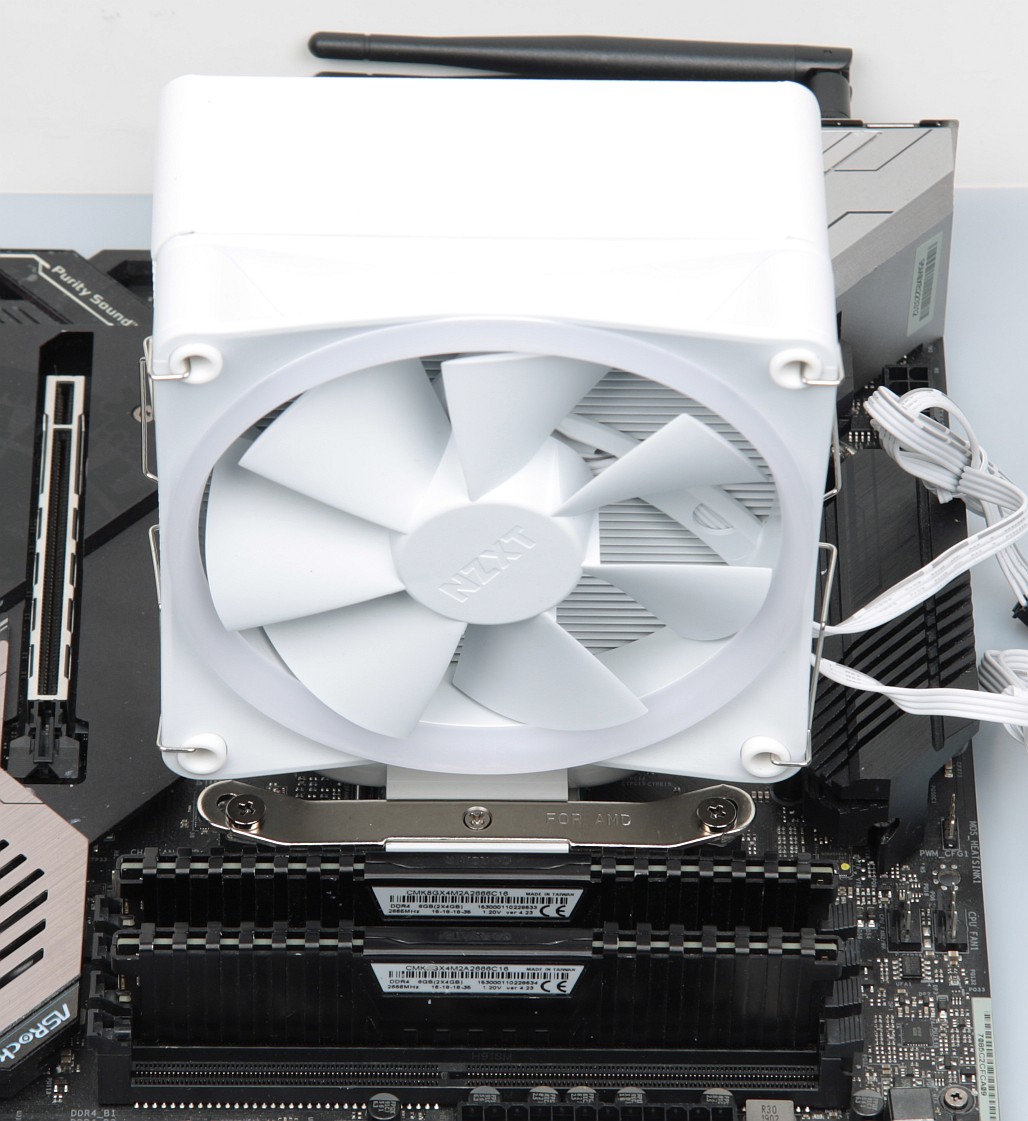

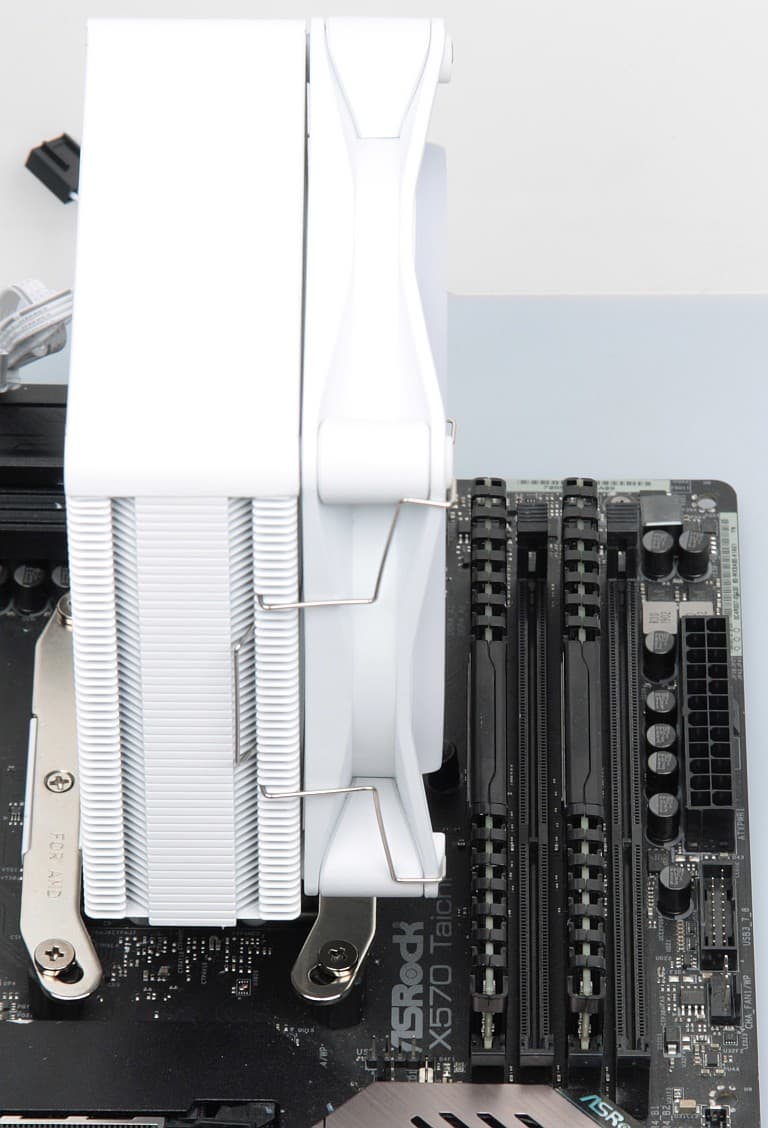

Глубина кулера небольшая, поэтому все разъемы для оперативной памяти сверху не перекрываются. Например в случае материнской платой ASRock X570 Taichi (процессор AMD Ryzen 9 5950X):

Отметим, что конструкция крепежа исключает слишком слабый или слишком сильный прижим (нужно просто затянуть винты до упора, не проявляя чрезмерные усилия).

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров, не указанных производителем.

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года».

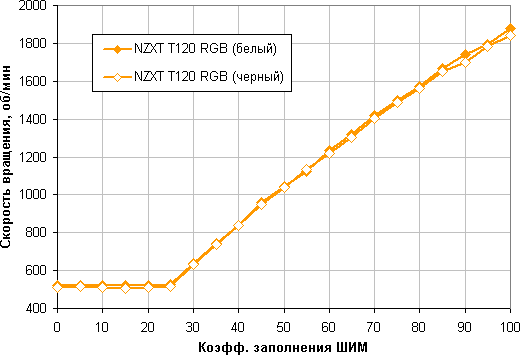

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 25% до 100% и широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

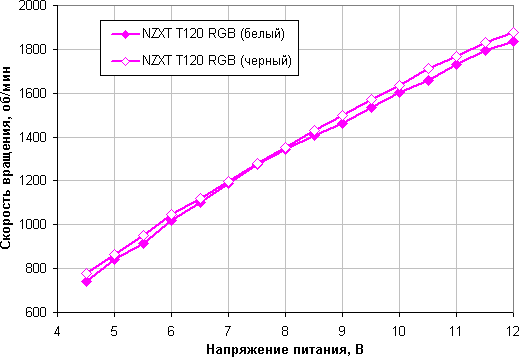

Диапазон регулировки с помощью напряжения в данном случае немного уже. Вентилятор останавливается при снижении напряжения до 4,2/4,3 В и запускается от 4,3/4,4 В. Вентилятор вполне допустимо подключать к источнику с напряжением 5 В.

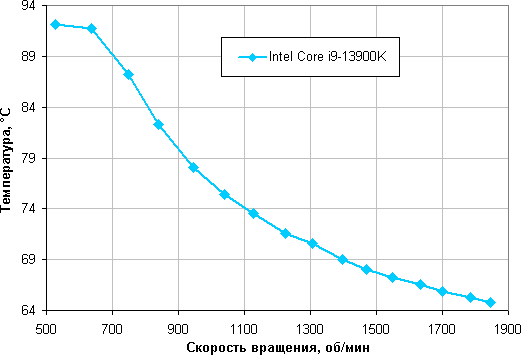

Определение зависимости температуры процессора Intel Core i9-13900K при его полной загрузке от скорости вращения вентилятора(-ов) кулера

В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 3,7 ГГц.

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха перегревается при КЗ равном 30% (а это примерно 640 об/мин), так как некоторые ядра нагреваются до критической для этого процессора температуры в 100 °C.

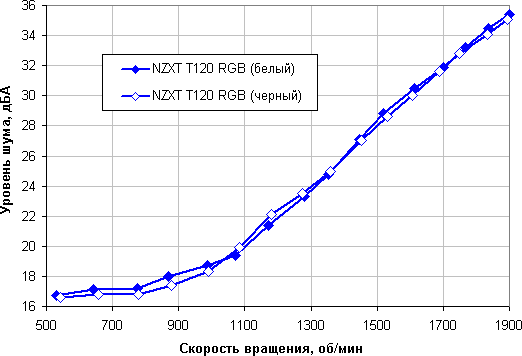

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 15,9 дБА (условное значение, которое показывает шумомер). Этот кулер можно считать относительно тихим устройством.

Построение зависимости реальной максимальной мощности от уровня шума

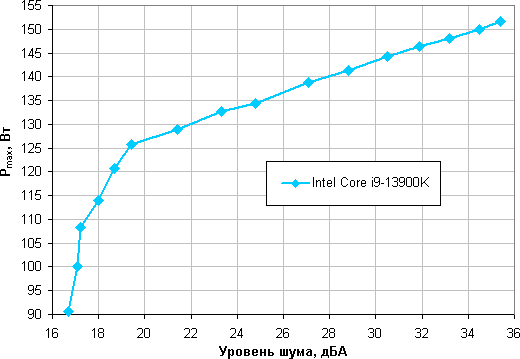

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню, это порядка 135 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 150 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом и для максимальной температуры процессора в 80 °C (в принципе допустимо 100 °C). При снижении температуры воздуха или увеличении максимально допустимой температуры процессора указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими кулерами при охлаждении процессора Intel Core i9-13900K

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами. протестированными ранее.

Тестирование на процессоре AMD Ryzen 7 1800X

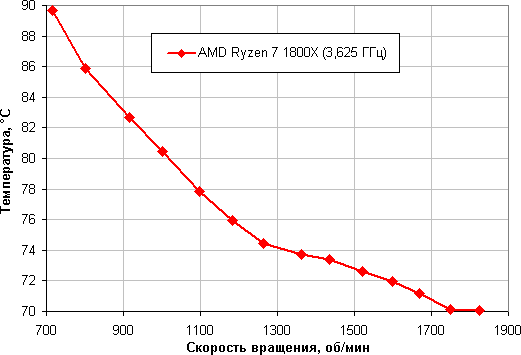

Зависимость температуры процессора AMD Ryzen 7 1800X при его полной загрузке от скорости вращения вентилятора кулера (все ядра процессора работали на фиксированной частоте 3,625 ГГц (множитель 36,25)):

В этом тесте наш процессор AMD Ryzen 7 1800X при 24 градусах окружающего воздуха еще не перегревается при КЗ равном 35% (а это примерно 700 об/мин), так как максимально допустимая температура этого процессора равна 95 °C.

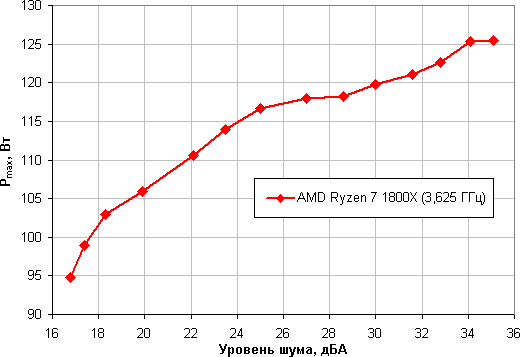

Зависимость реальной максимальной мощности, потребляемой процессором, от уровня шума (температура воздуха — 44 °C, температура процессора — не выше 80 °C):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа AMD Ryzen 7 1800X, соответствующих этому уровню, это порядка 116 Вт. Если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 125 Вт. Еще раз уточним: это для указанных выше условий.

Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 7 1800X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу).

Тестирование на процессоре AMD Ryzen 9 5950X

В качестве дополнительного теста мы решили посмотреть, как кулер справится с охлаждением AMD Ryzen 9 5950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Видимо, из-за этих особенностей есть мнение, что подобрать воздушный кулер для топовых процессоров Ryzen нового поколения не очень просто.

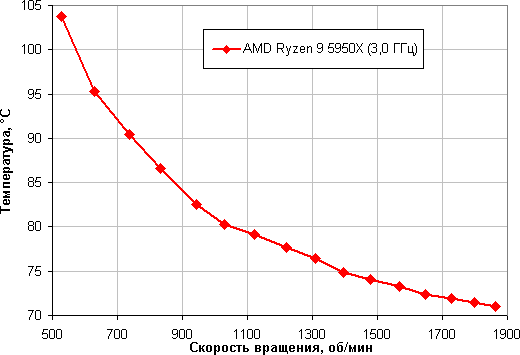

Зависимость температуры процессора AMD Ryzen 9 5950X при его полной загрузке от скорости вращения вентилятора кулера (все ядра процессора работали на фиксированной частоте 3,0 ГГц (множитель 30) ):

По факту в условиях теста этот процессор на данной частоте при 24 градусах окружающего воздуха уже перегревается при КЗ равном 30% (а это примерно 630 об/мин вентилятора), так как максимальная температура для AMD Ryzen 9 5950X равна 90 °C.

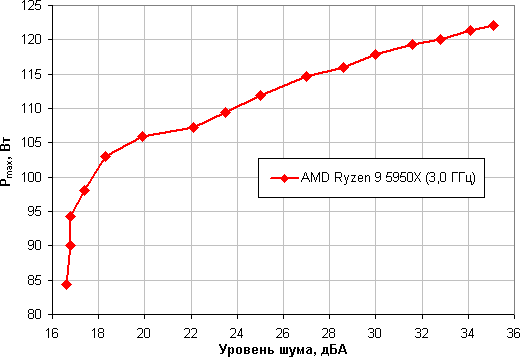

Зависимость реальной максимальной мощности, потребляемой процессором, от уровня шума (температура воздуха — 44 °C, температура процессора — не выше 80 °C):

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 112 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 122 Вт. Еще раз уточним: это для указанных выше условий.

Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 5950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Для кулера с относительно небольшим радиатором результат хороший.

Выводы

Наше тестирование показало, что кулер NZXT T120 RGB можно использовать с процессорами типа Intel Core i9-13900K (LGA1700), имеющими реальное потребление порядка 135 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и максимальной температуры процессора не выше 80 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. В случае AMD Ryzen 7 1800X при тех же условиях потребление может составлять 116 Вт, а в случае AMD Ryzen 9 5950X — 112 Вт. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора или менее жестких требованиях к уровню шума пределы мощности можно увеличить. К достоинствам кулера следует отнести аккуратный дизайн и возможность использования совместно с высокими модулями памяти. Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку вентилятора и возможность выбрать черный или белый вариант.
