Обзор материнской платы MSI X470 Gaming M7 AC на чипсете Х470 (AMD AM4)

Мы уже рассмотрели несколько плат для платформы АМ4 на базе чипсетов новой «четырехсотой» серии (X470 и B450), но все они относились к ассортименту Asus или Gigabyte. Сегодня же мы решили посмотреть, что может предложить в этом сегменте компания MSI. Благо и выбрать несложно: это единственная модель в семействе «Enthusiast Gaming» на базе X470. Да и вообще в этом (топовом для MSI) семействе продуктов под АМ4 всего три платы: X470 Gaming M7 AC да две более старых модели на базе X370. Таким образом, именно нашу сегодняшнюю героиню можно считать лучшим предложением MSI для процессоров AMD Ryzen.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI X470 Gaming M7 AC (ввиду длины названия она будет именоваться далее по тексту просто «платой» во всех случаях, исключающих разночтение) приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

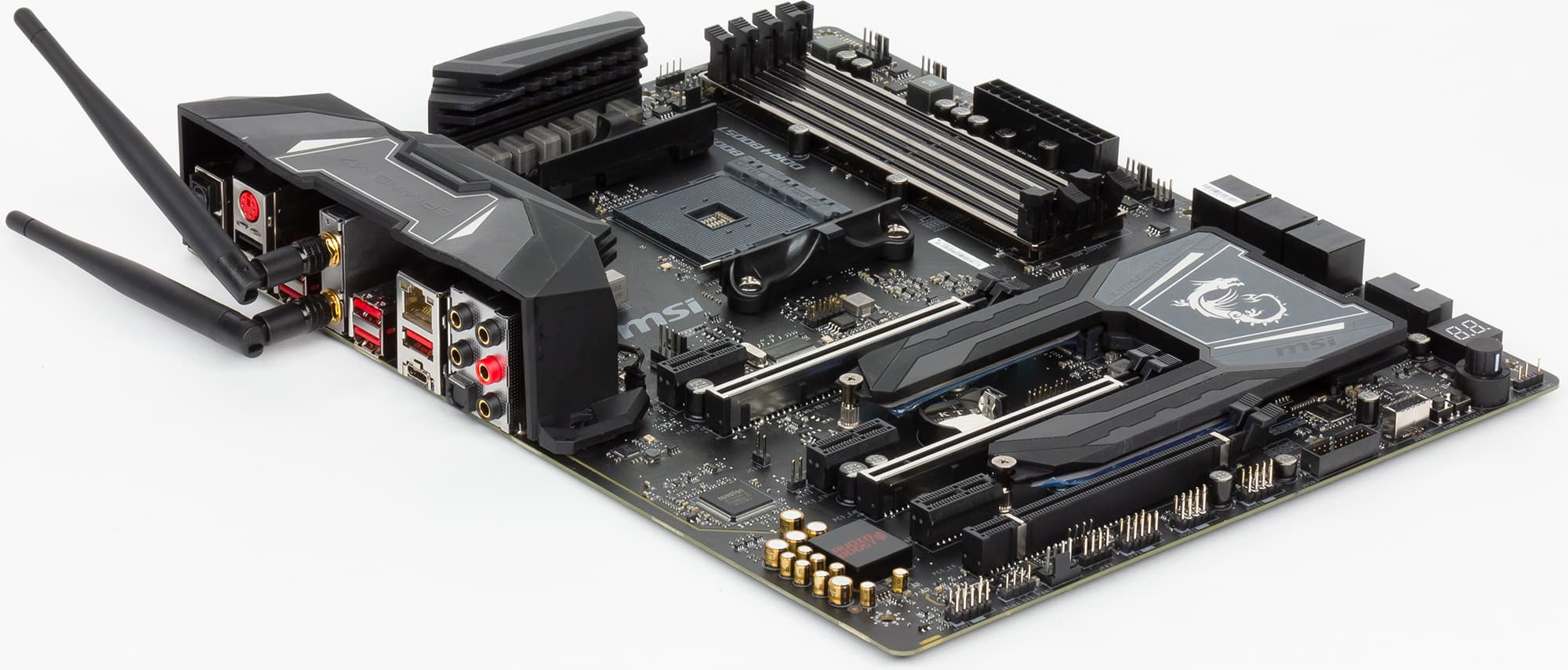

Форм-фактор

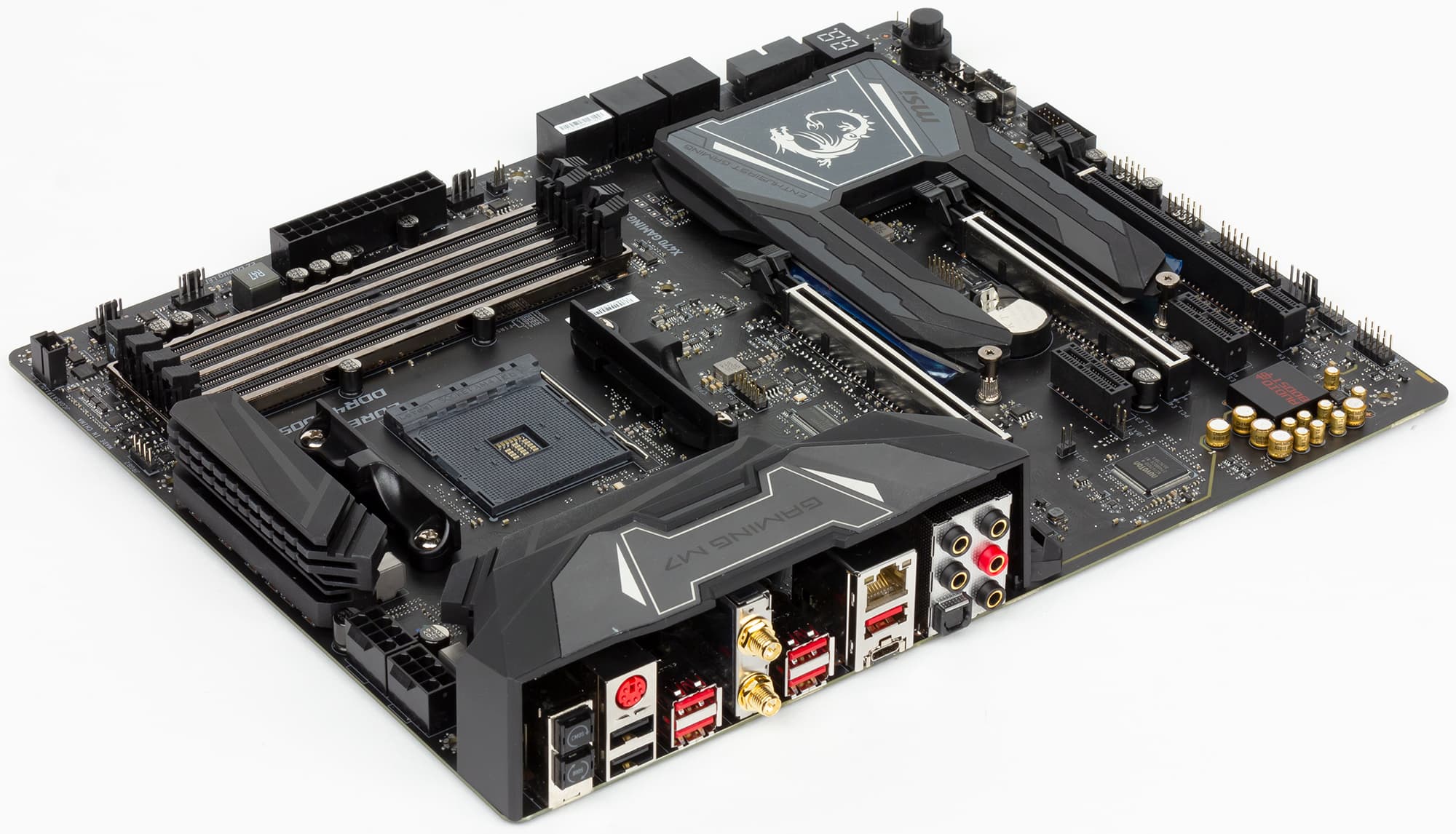

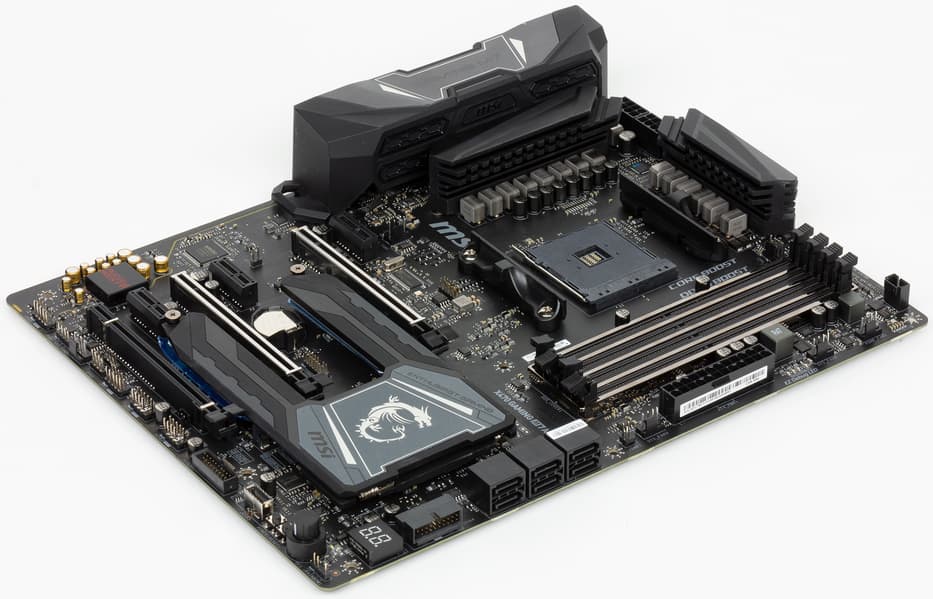

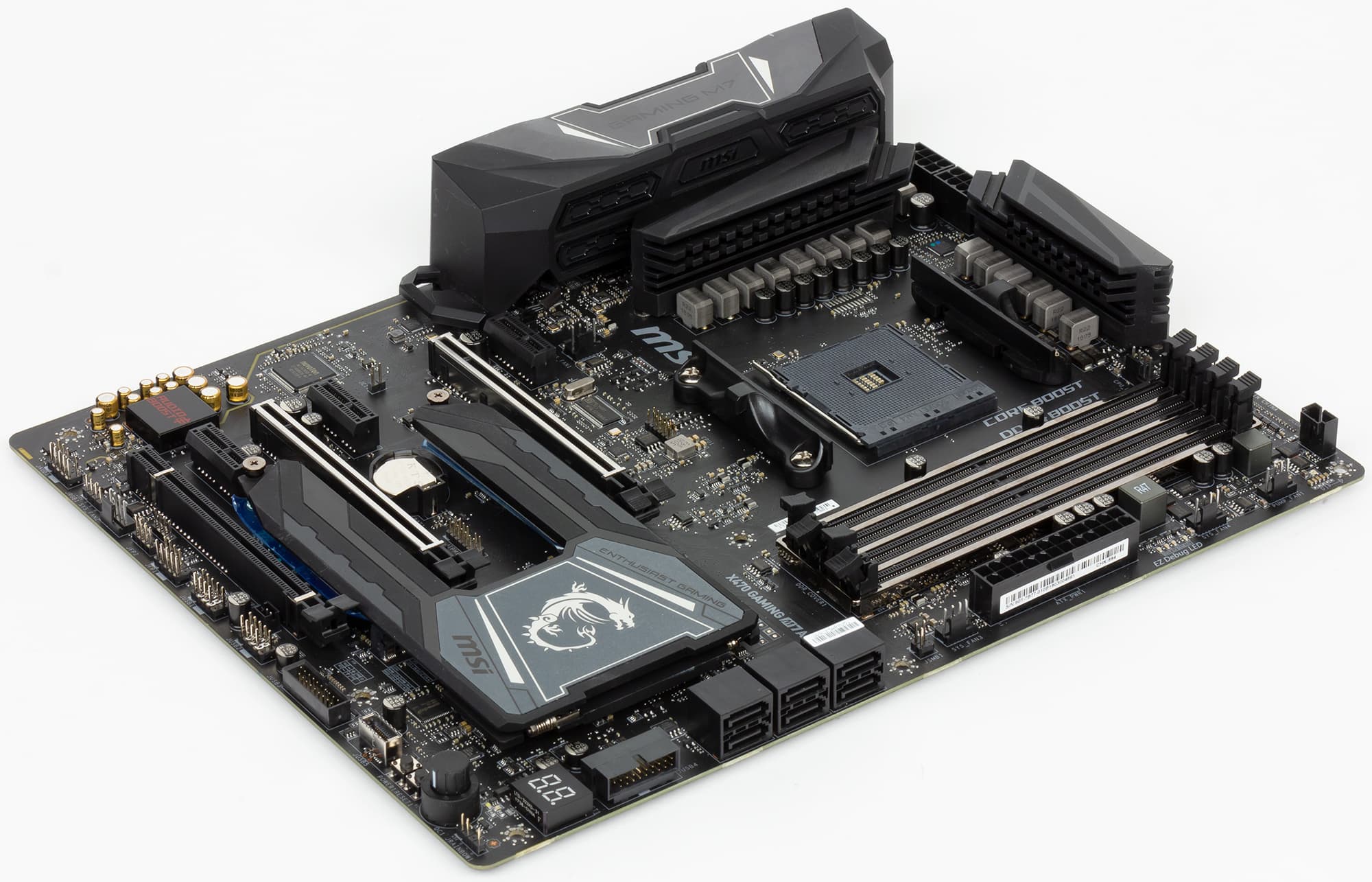

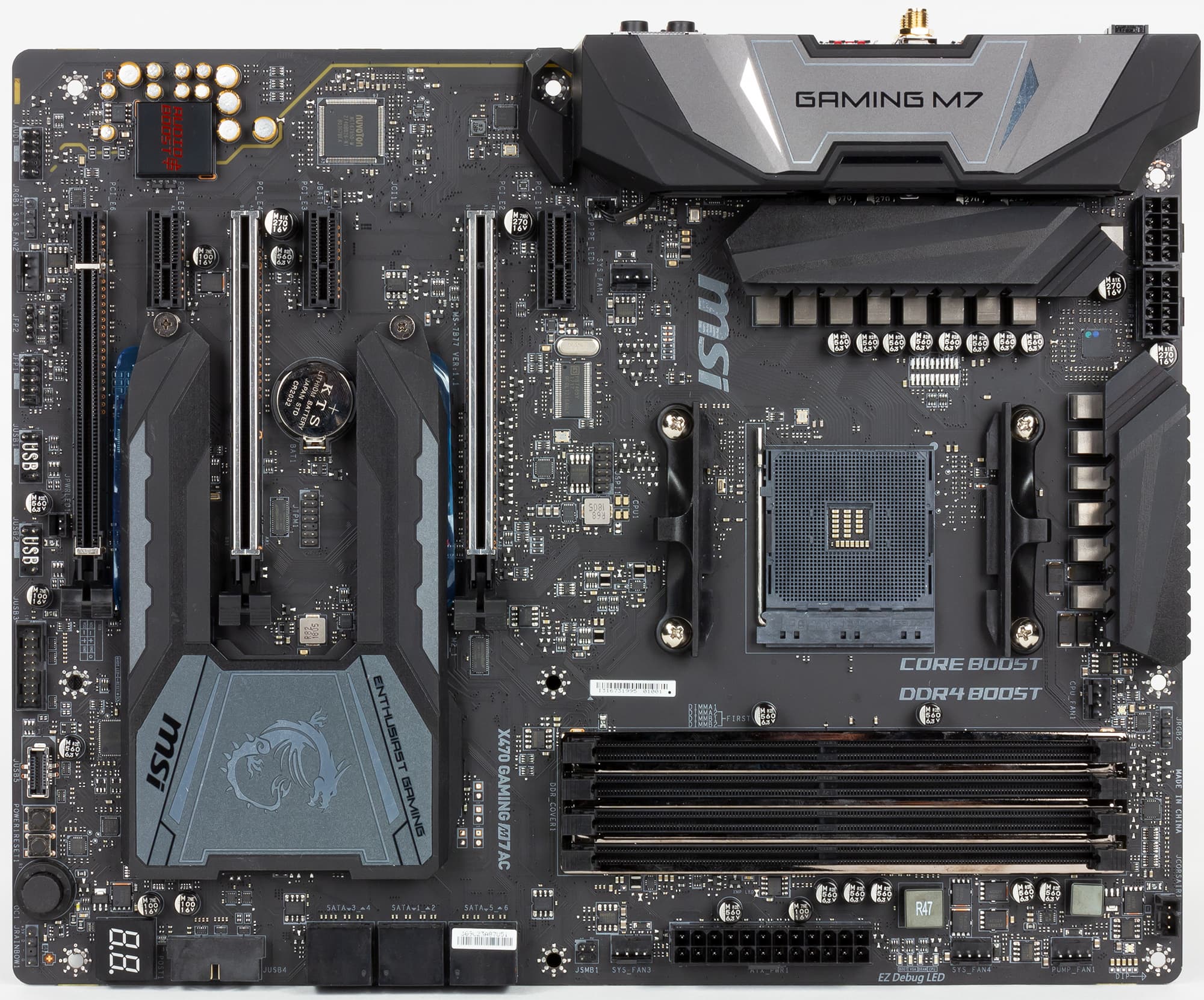

Плата выполнена в форм-факторе ATX (304×244 мм), для ее монтажа предусмотрены девять стандартных отверстий.

Чипсет и процессорный разъем

Плата основана на чипсете AMD X470 и поддерживает процессоры AMD Ryzen. По официальной информации AMD, от более старого X370 (с первоначальной линейкой чипсетов для АМ4 можно познакомиться в соответствующем материале) его отличает разве что поддержка технологии гибридизации системы хранения данных StoreMI, но с ней надо разбираться подробно и отдельно.

Формально плата также совместима и с APU — как «старыми» (семейства Bristol Ridge), так и «новыми» (Ryzen Raven Ridge), — что справедливо для всех решений под АМ4. Однако, как уже не раз было сказано, их использование совместно с «полноразмерными» платами на топовых чипсетах нецелесообразно. Особенно если говорить о старших моделях плат, лишенных видеовыходов, что справедливо и в отношении нашей героини. Последнее в любом случае заставляет использовать дискретную видеокарту, «лишившись» возможности использовать второй слот PCIe 3.0 x16 (и ограничив первый всего восемью линиями). В общем, формально совместимость есть, но на практике ее нет — лучше ориентироваться как минимум на шестиядерные процессоры Ryzen 5, а не на APU.

Память

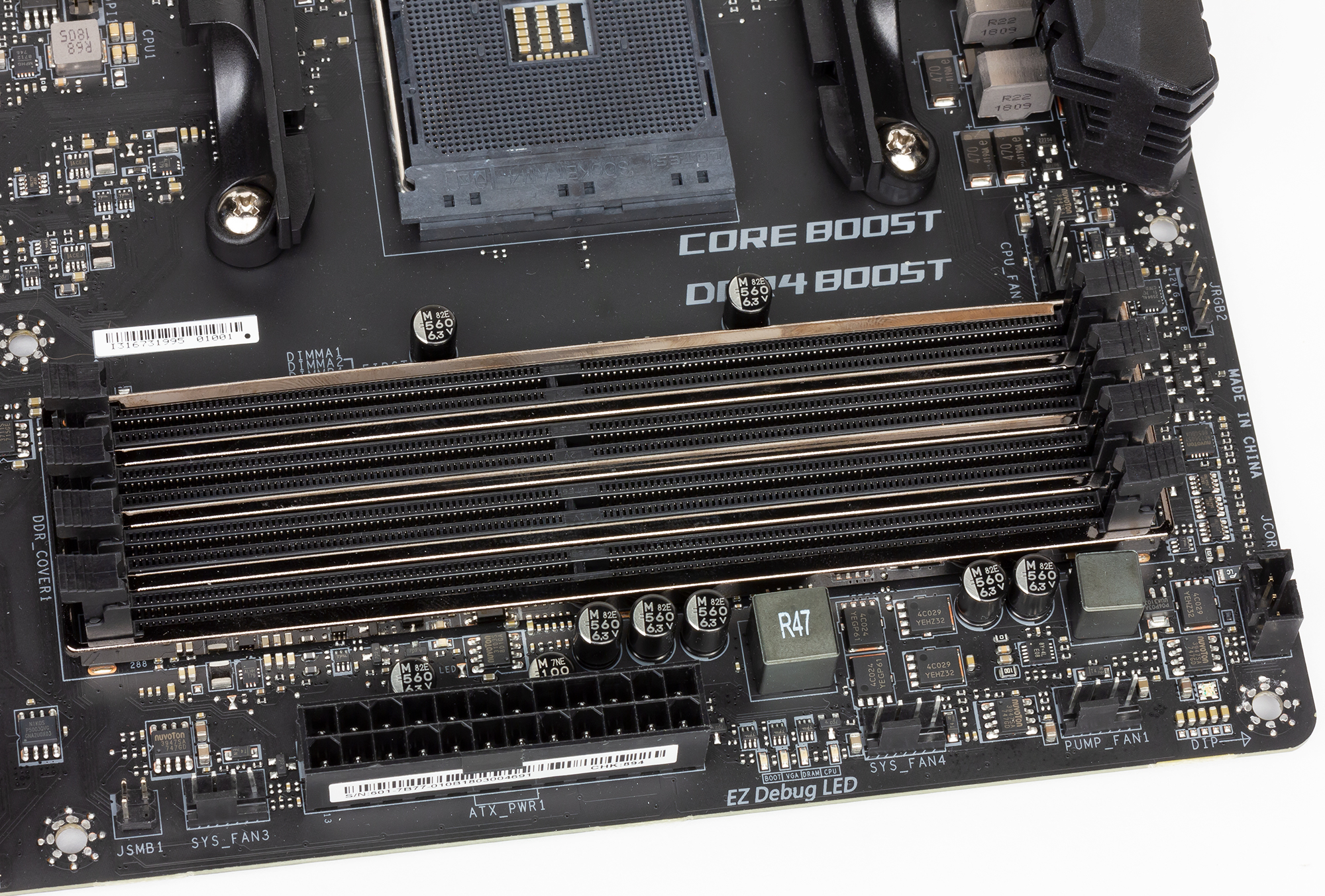

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота. Поддерживается небуферизованная память DDR4 (non-EСС), а максимальный ее объем составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). Максимальная тактовая частота, согласно спецификации, составляет 3600 МГц (в режиме разгона), однако в BIOS можно выбирать и более высокие — вплоть до 4200 МГц с шагом 66 МГц.

Сколько получится на практике — существенным образом будет зависеть от конкретного процессора и модулей памяти. Мы воспользовались комплектом G.Skill Sniper X F4-3400C16D-16GSXW, и с процессором Ryzen 7 2700X он нормально работал на частоте 3600 МГц. Это выше положенного по спецификациям памяти, однако ниже, чем на некоторых других протестированных платах на том же чипсете и том же процессоре. Впрочем, «официальным возможностям» платы в точности соответствует.

Слоты расширения

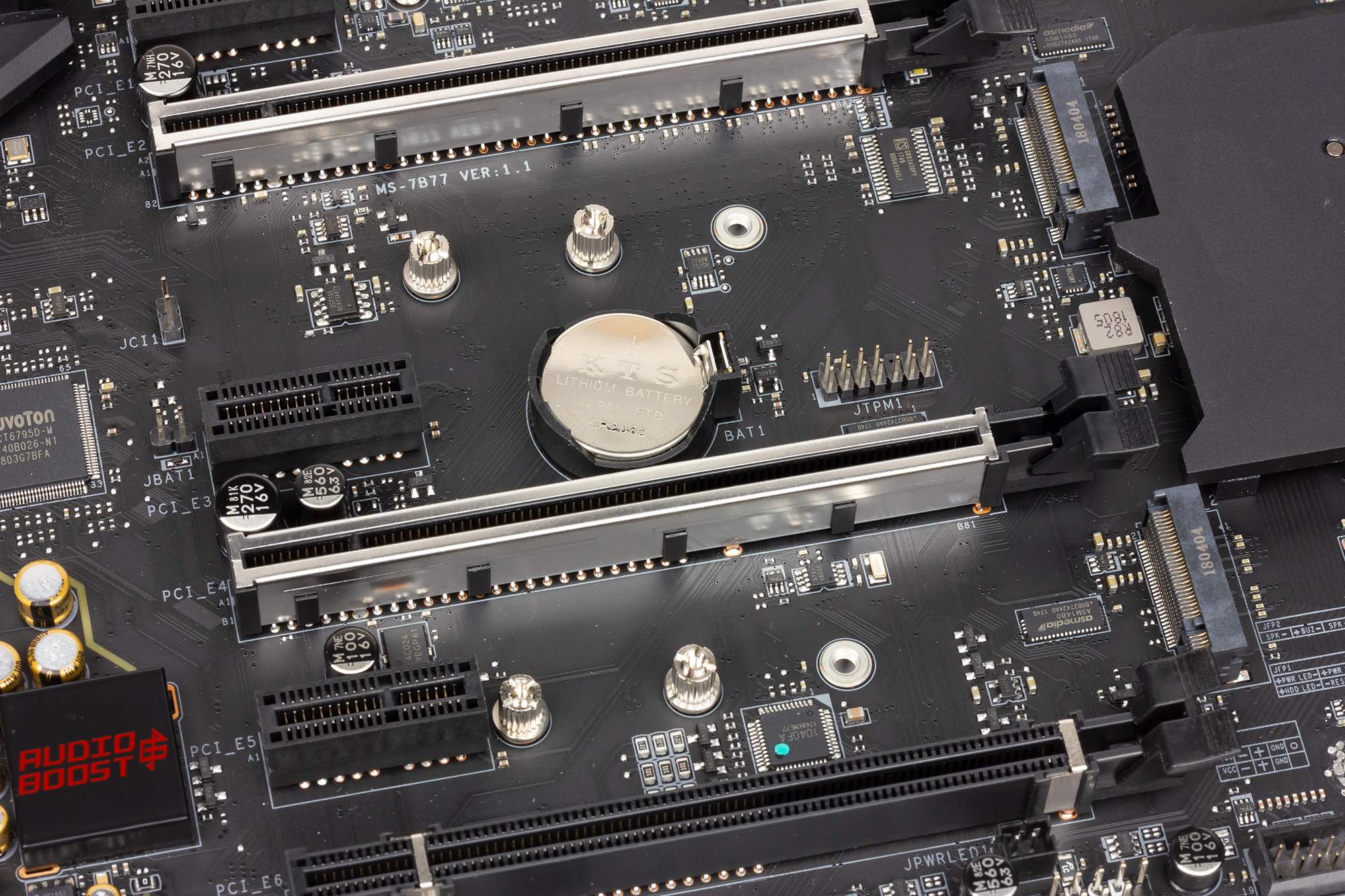

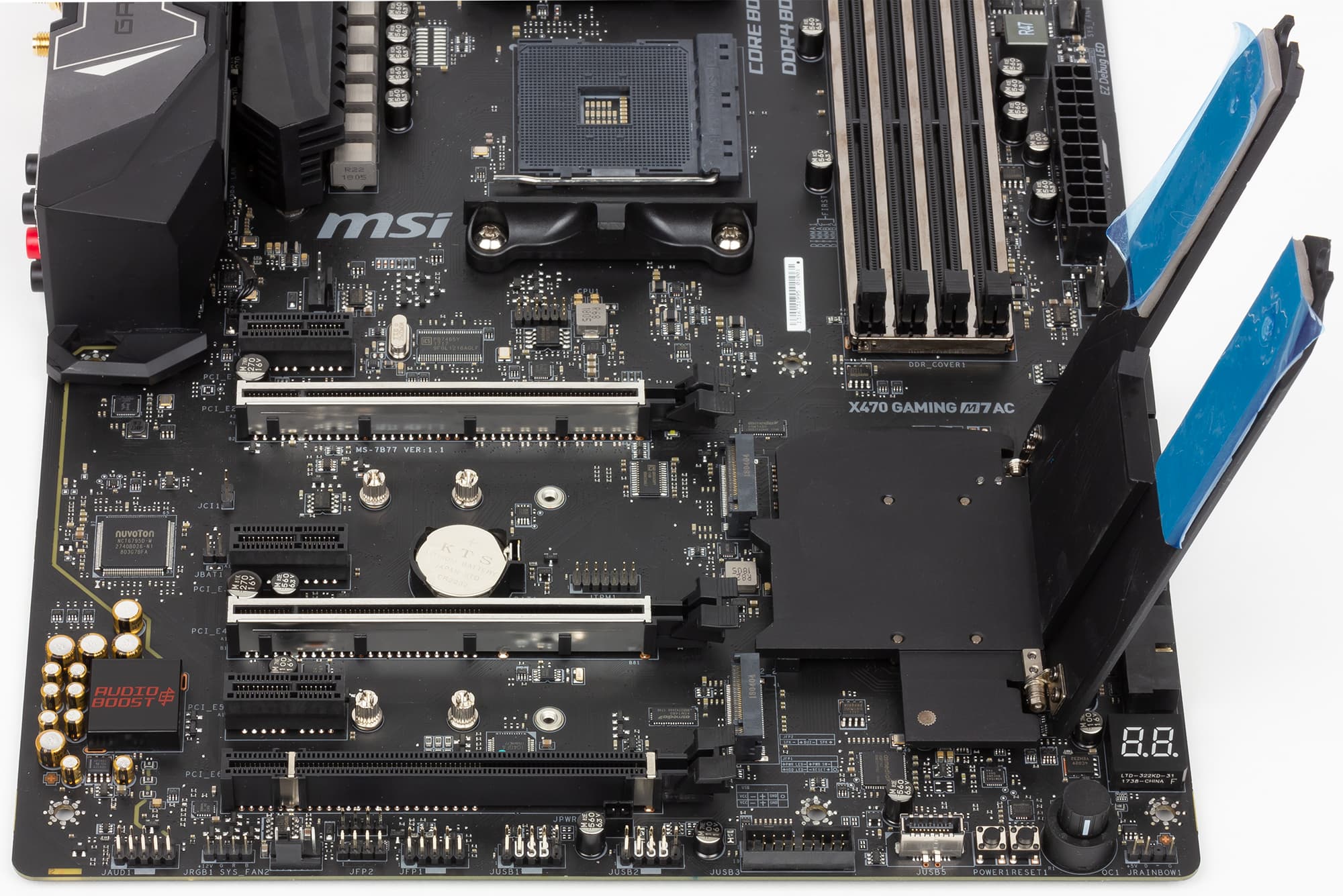

Для установки видеокарт, плат расширения и накопителей на плате имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 2.0 x1, а также три разъема M.2. Два разъема M.2 предназначены для установки твердотельных накопителей типоразмера 2242/2260/2280, оба поддерживают устройства с интерфейсом PCIe, но по-разному. «Первичный» разъем вопросов не вызывает: он использует встроенный в процессор контроллер PCIe 3.0 x4, предназначенный специально для подключения NVMe-накопителей. Второй же разъем подключается к чипсету, так что ограничен режимом PCIe 2.0 x4, причем при установке в него накопителя с интерфейсом PCIe отключается «длинный» чипсетный слот PCIe 2.0 x4 (в формате х16). Если же установить в этот разъем накопитель с SATA-интерфейсом (коих в формате M.2 тоже много), отключится третий порт SATA на плате. Таким образом, этот разъем разве что повышает удобство установки накопителя, представляя собой, по сути, «встроенный» переходник, но не добавляет никаких новых возможностей. Отметим, что (по неизвестной прогрессивной науке причине) «процессорный» M.2 вообще не поддерживает SATA-накопители, хотя и мог бы.

Кроме этого, наличие трех слотов PCIe x1 может пригодиться лишь для удобства установки карт расширения, но одновременно задействовать можно только два из них: разъемы PCIE_3 и PCIE_5 разделяют ресурсы.

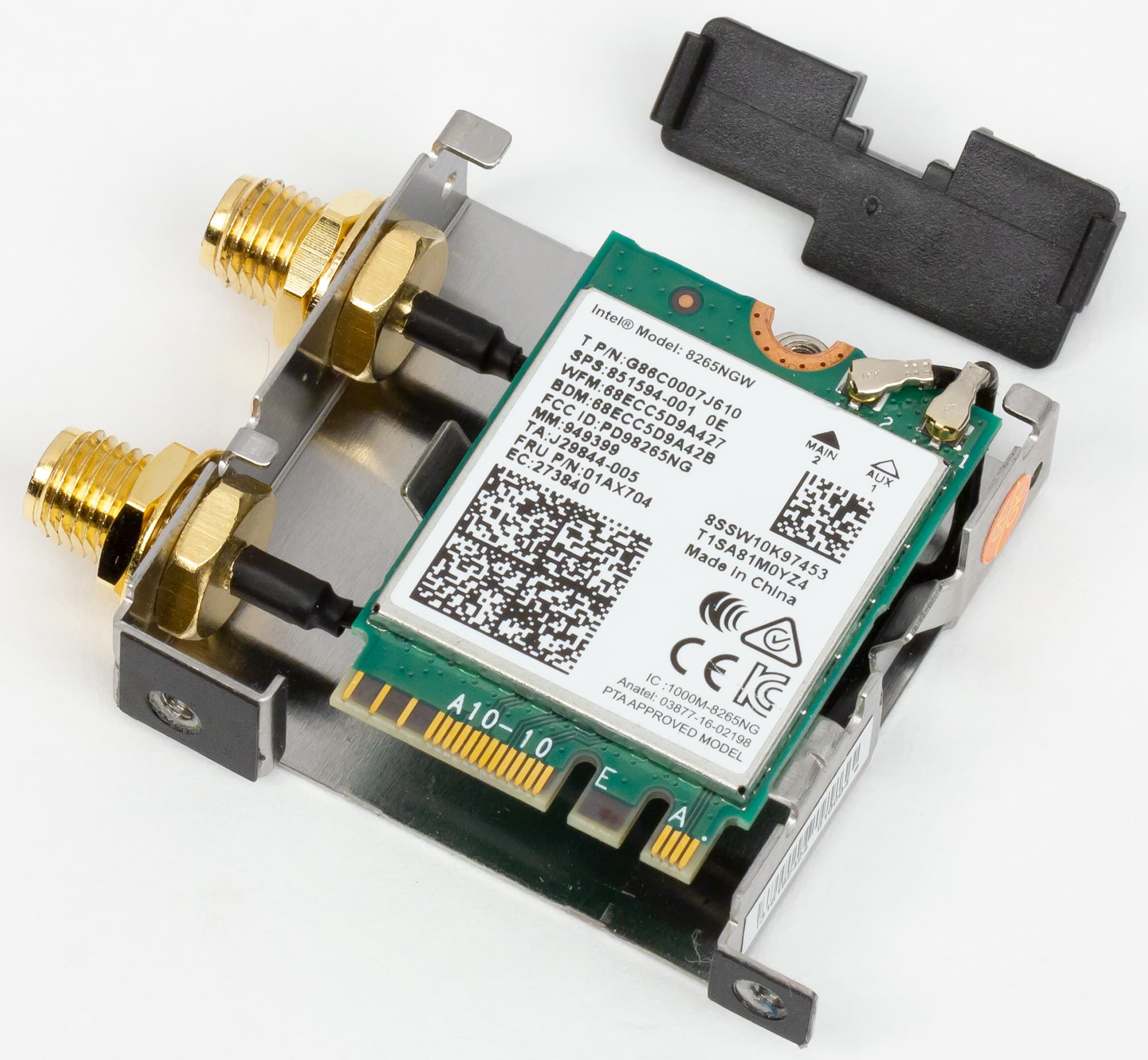

Третий разъем M.2 (E-Key) предназначен для установки модуля Wi-Fi + Bluetooth, который входит в комплект поставки. Традиционно для современных плат, выполнен он вертикально и использует один чипсетный порт PCIe 2.0 и один порт USB 2.0.

Видеоразъемы

Хотя первые APU для АМ4 появились почти два года назад, а новые APU Ryzen оказались очень удачными, топовые платы для этой платформы нередко обходятся вообще без видеоразъемов. Основная причина — нацеленность APU на бюджетный сегмент, что слабо совместимо с идеей покупки дорогой платы. К тому же, если Intel встраивает GPU во все процессоры для LGA1151, у AMD модели «с графикой» изначально ограничены по количеству ядер и другим техническим параметрам. В общем, критиковать инженеров MSI за отсутствие на этой плате видеоразъемов мы не будем — как уже неоднократно было сказано, APU имеет смысл использовать совсем с другими платами.

SATA-порты

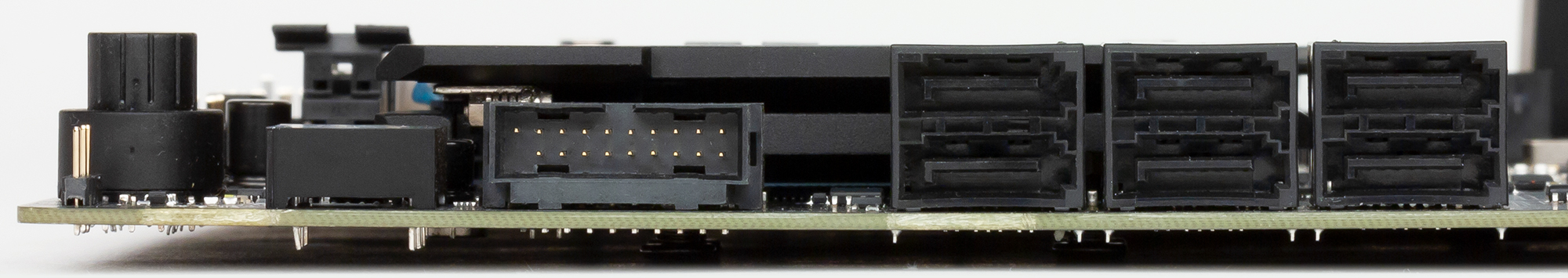

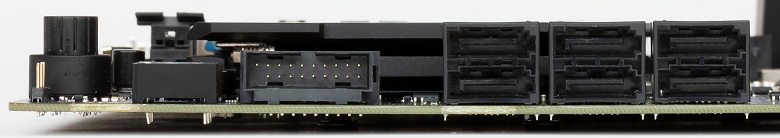

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA600, реализованных на базе интегрированного в чипсет AMD X470 контроллера. Последний поддерживает до восьми портов, но компания этим не воспользовалась. Более того, как уже было сказано выше, использование SATA-накопителя во втором разъеме M.2 уменьшает количество доступных портов до пяти, а первый разъем M.2 таковые не поддерживает вовсе. Таким образом, общее число SATA-устройств, которые можно подключить к плате, равно шести. На практике этого будет, скорее всего, достаточно, но мы все же предпочли бы не сталкиваться с ограничениями в продукции такого уровня — тем более, что это вполне возможно технически, да и реализовано многими конкурентами («обреза́ть» же поддержку накопителей со стороны SoC не принято даже в более дешевых платах).

Разъемы USB и PS/2

Поддержка USB, напротив, сильное место платы в сравнении с конкурентами. В частности, она обеспечивает наличие до трех портов USB 3.1 Gen2 (т. е. «настоящих» — с поддержкой режима SuperSpeed10), причем поддерживаемые чипсетом два из них доступны прямо «из коробки» (они установлены на задней панели), а один имеет современное исполнение Type-C. Владельцы же современных корпусов (или дополнительных аксессуаров) могут вывести еще один порт USB 3.1 Type-C на переднюю панель — для этого используется дополнительный контроллер ASMedia ASM1143 и стандартный внутренний разъем этого типа.

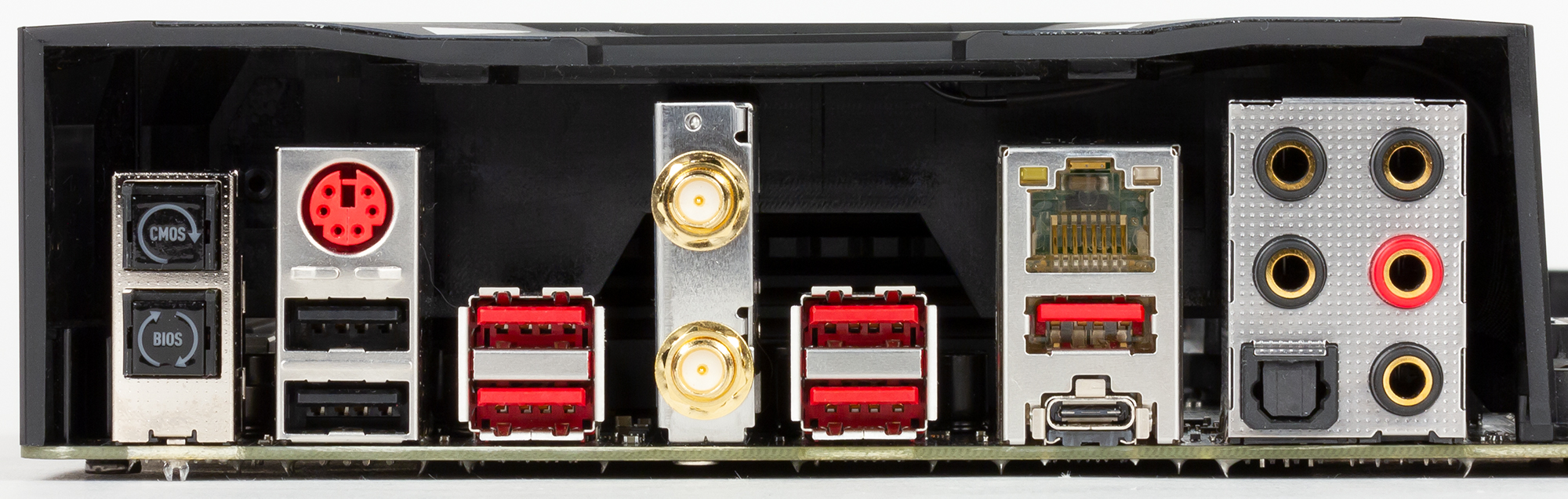

Кроме того, на переднюю панель можно вывести еще четыре порта USB 3.0 и четыре USB 2.0, что обеспечивает отличную совместимость с корпусами разного времени выпуска и/или всевозможными дополнительными аксессуарами. В более простых случаях можно обойтись и восемью установленными на задней панели портами: кроме упомянутой пары USB 3.1, набор включает в себя четыре порта USB 3.0 и два USB 2.0. Один-два USB-порта при этом можно сэкономить, подключив мышь или клавиатуру к порту PS/2, если вы предпочитаете устройства ввода с таким интерфейсом. Если у вас два таких устройства, можно воспользоваться Y-разветвителем. На худой конец, к порту PS/2 можно подключить «старый» KVM-переключатель, что может вызвать интерес к плате не только со стороны «домашних» пользователей.

В общем, реализация близка к идеальной: плата поддерживает до 17 USB-портов, ⅔ из которых высокоскоростные, причем отлично совместимы как с новым, так и со старым периферийным оборудованием. Во всем бы так.

Сетевой интерфейс

Для подключения к сети на плате имеется довольно экзотический (хоть и неплохой) гигабитный сетевой контроллер Killer E2500, ориентированный на игровое использование. Соответственно, как и в других продуктах Rivet Networks, в Е2500 реализована адаптивная система приоритезации трафика и снижения задержек, в дополнение к чему поддерживается также управление трафиком посредством утилиты MSI Gaming LAN Manager.

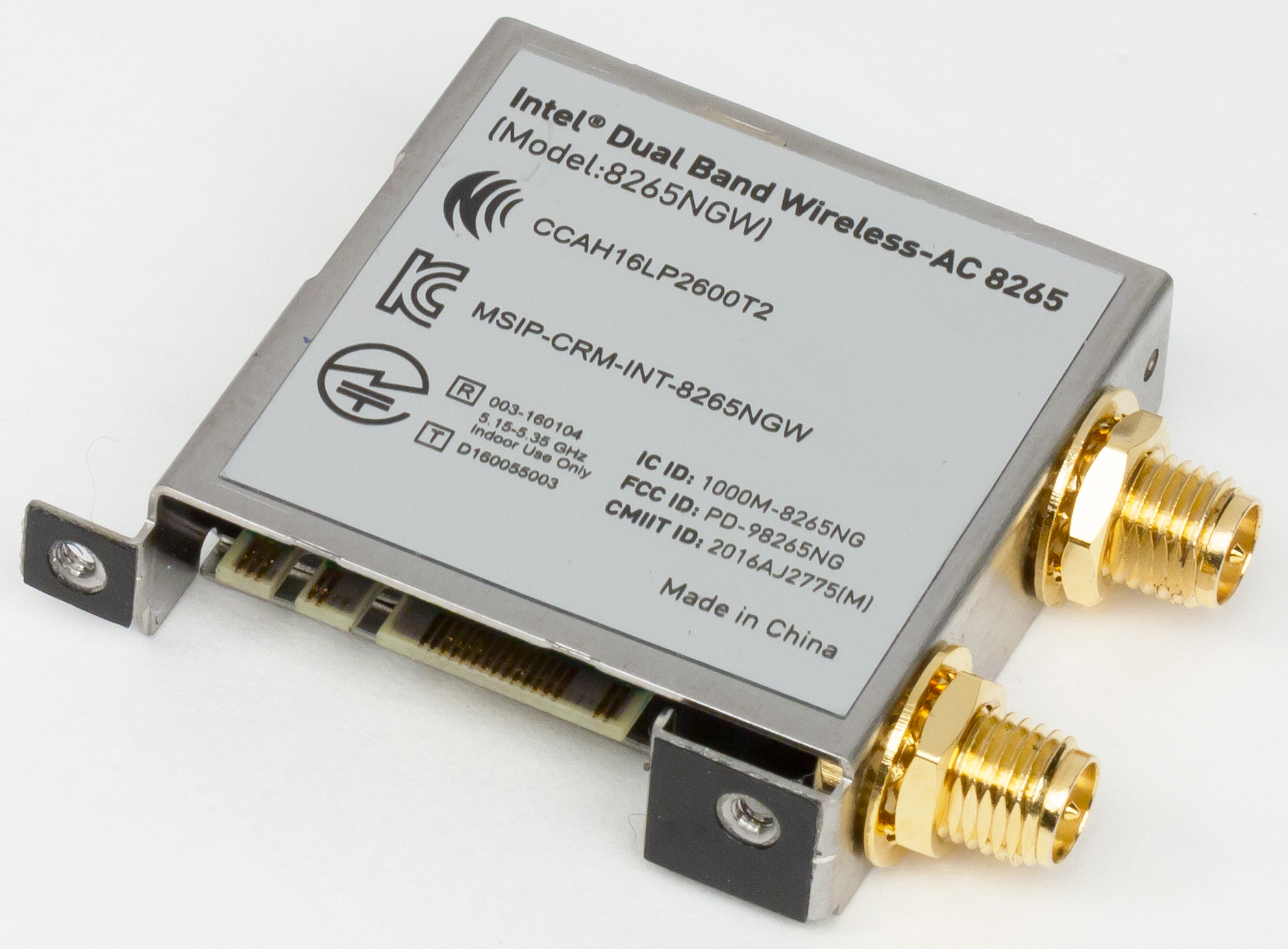

Кроме того, на плате есть и беспроводной адаптер Intel Dual Band Wireless-AC 8265 с поддержкой двухдиапазонного Wi-Fi со скоростью до 866 Мбит/с и Bluetooth 4.2. Насколько это востребовано на полноразмерной плате, где (если понадобится) возможности подключения разнообразной периферии максимальны — до сих пор является предметом для дискуссий. В любом случае, хуже от его наличия не будет, так что в последнее время поддержка Wi-Fi становится все более стандартной как минимум для плат верхнего уровня. К чему пора бы уже просто привыкнуть :)

Подсветка

Количество светящихся элементов по сегодняшним временам можно назвать минимальным: это линейки светодиодов с обратной стороны зоны оперативной памяти, а также на кожухе задней панели (плюс еще несколько светодиодов занятости слотов/разъемов, но большинство из них в глаза вообще не бросается). Основной упор компания сделала на дополнительные источники освещения: имеются разъемы для подключения светодиодных лент, причем в количестве трех штук. Два четырехконтактных разъема (12V/G/R/B) предназначены для подключения светодиодных лент с питанием 12 В 2 А типа 5050 RGB LED, а еще один трехконтактный (5 В 3 А) разъем — для подключения цифровой ленты WS2812B c индивидуально адресуемыми светодиодами. Кроме того, давнее сотрудничество MSI и Corsair привело к наличию на плате специального интерфейса для подключения цифровых систем управления подсветкой Corsair, чем вполне можно воспользоваться. Благо все, подключенное к плате, отлично управляется через фирменное приложение MSI Mystic Light 2, способное также «рулить» и RGB-подсветкой на многих современных комплектах памяти (типа Corsair Vengeance RGB и не только).

Система питания

Большинство плат для платформы АМ4 обходится 24-контактным и 8-контактным разъемами для подключения блока питания. Эта — тоже: хотя 8-контактных разъемов здесь два, второй можно не использовать. Вообще говоря, даже системы на Ryzen Threadripper 2990WX в штатном режиме отлично обходятся 24-контактным и 4-контактным разъемами, несмотря на потребление в 350 Вт, так что пляски вокруг качества системы питания для более простых платформ имеют исключительно эстетическую ценность :)

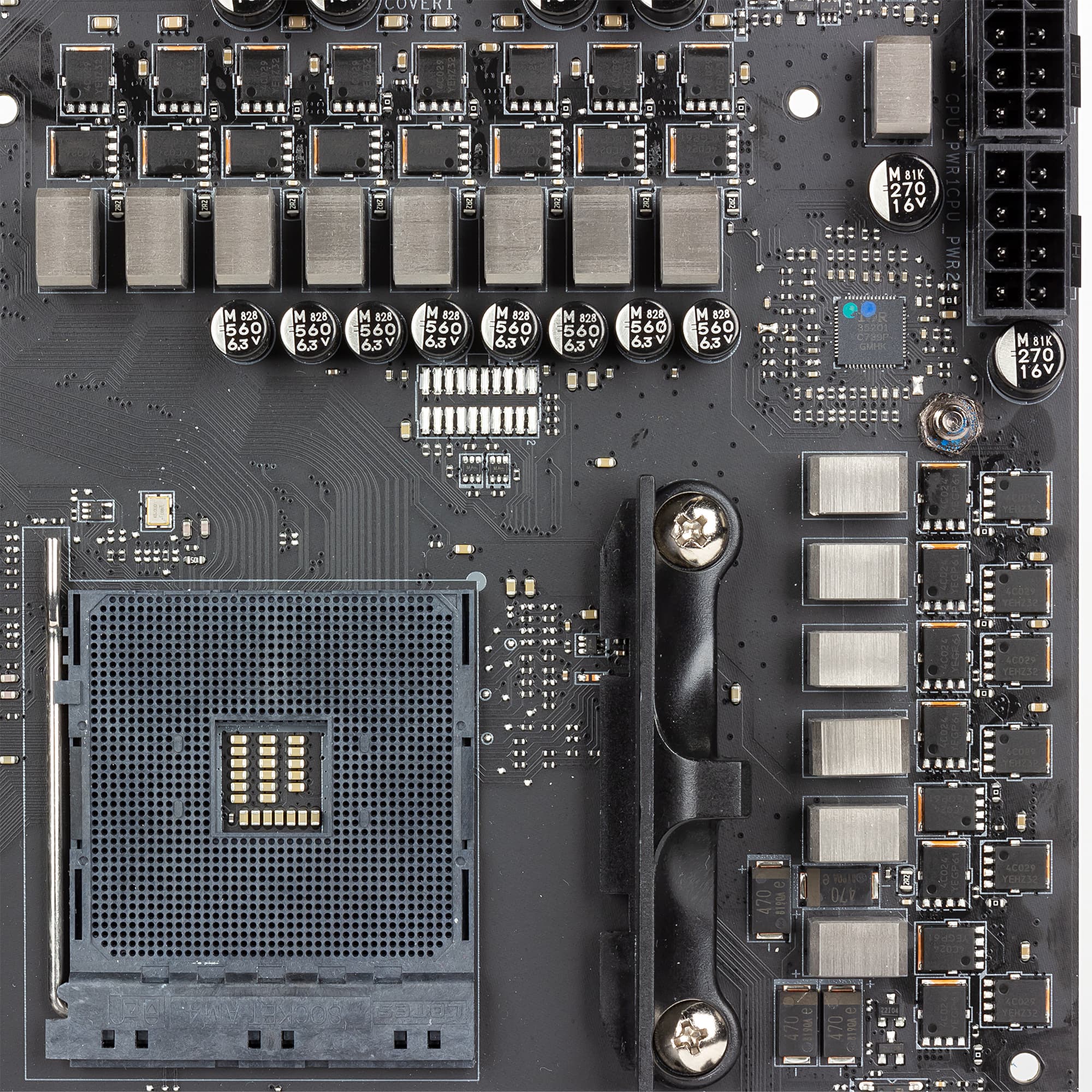

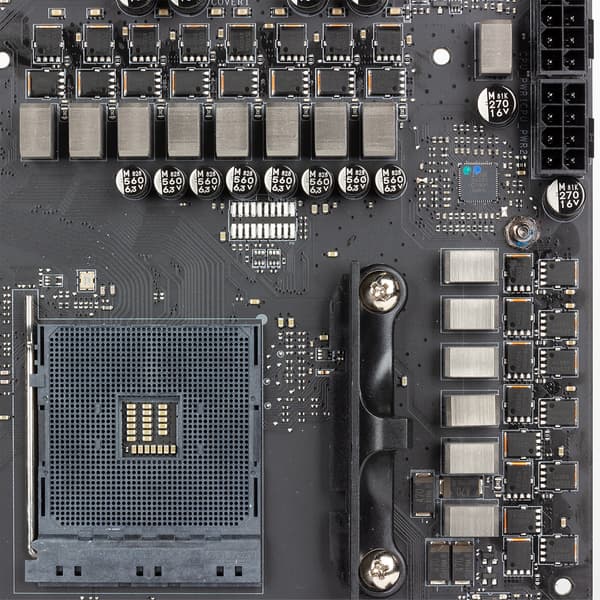

Система питания процессора основана на ШИМ-контроллере International Rectifier IR35201 и включает 14 фаз. Естественно, получается такое их количество при помощи удвоителей IR3598, так что правильнее говорить о схеме питания 6+1, нежели 12+2. В качестве силовых элементов используются мосфеты On Semiconductor NTMFS4C024N и NTMFS4C029N. В принципе, на практике этого вполне достаточно — вот только применение обычных полевиков, а не интегрированных сборок в плате верхнего ценового диапазона выглядит, мягко говоря, странновато.

Система охлаждения

Система охлаждения платы состоит из трех радиаторов. Два расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. На этот раз тепловой трубкой они не соединены.

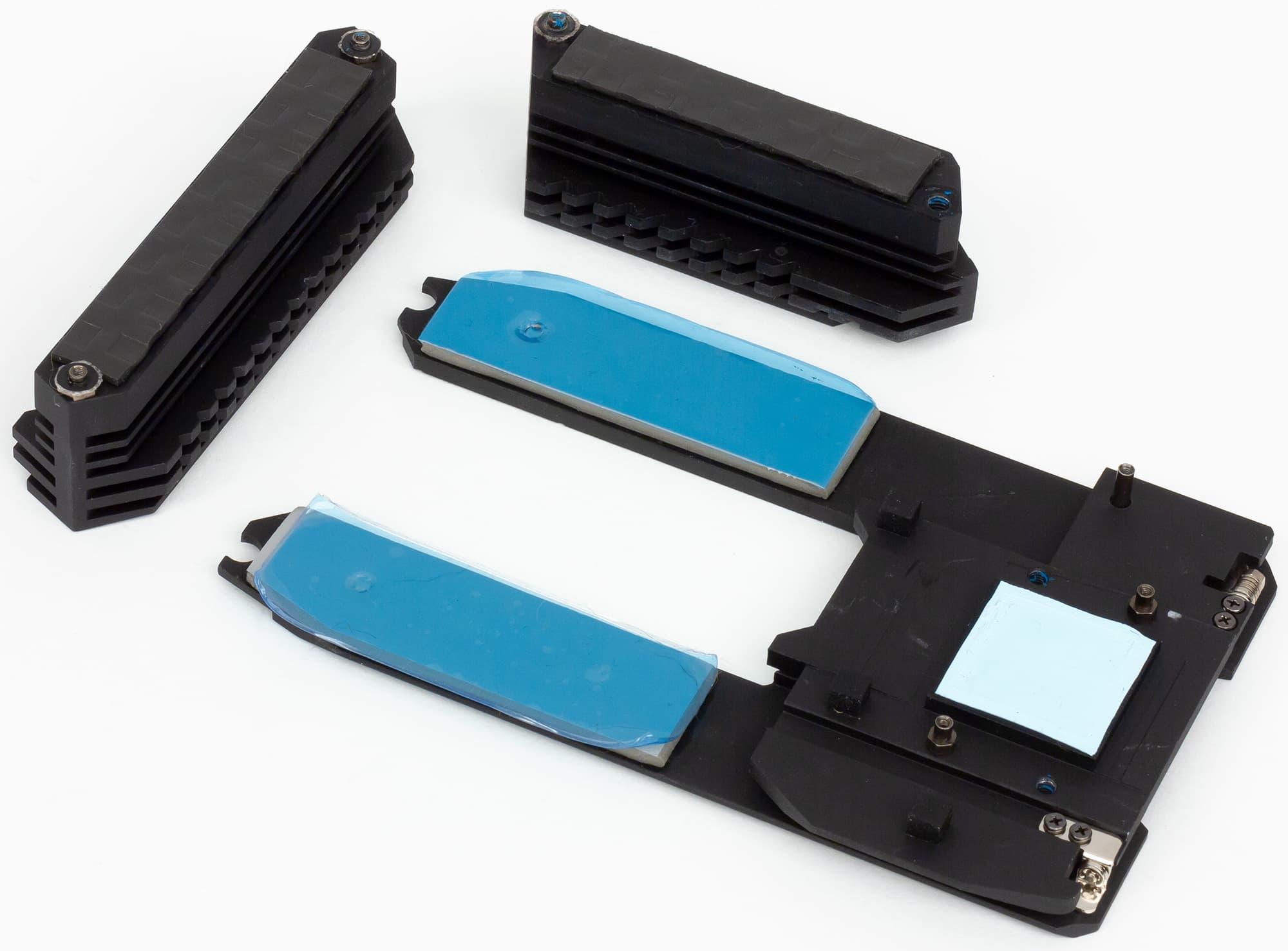

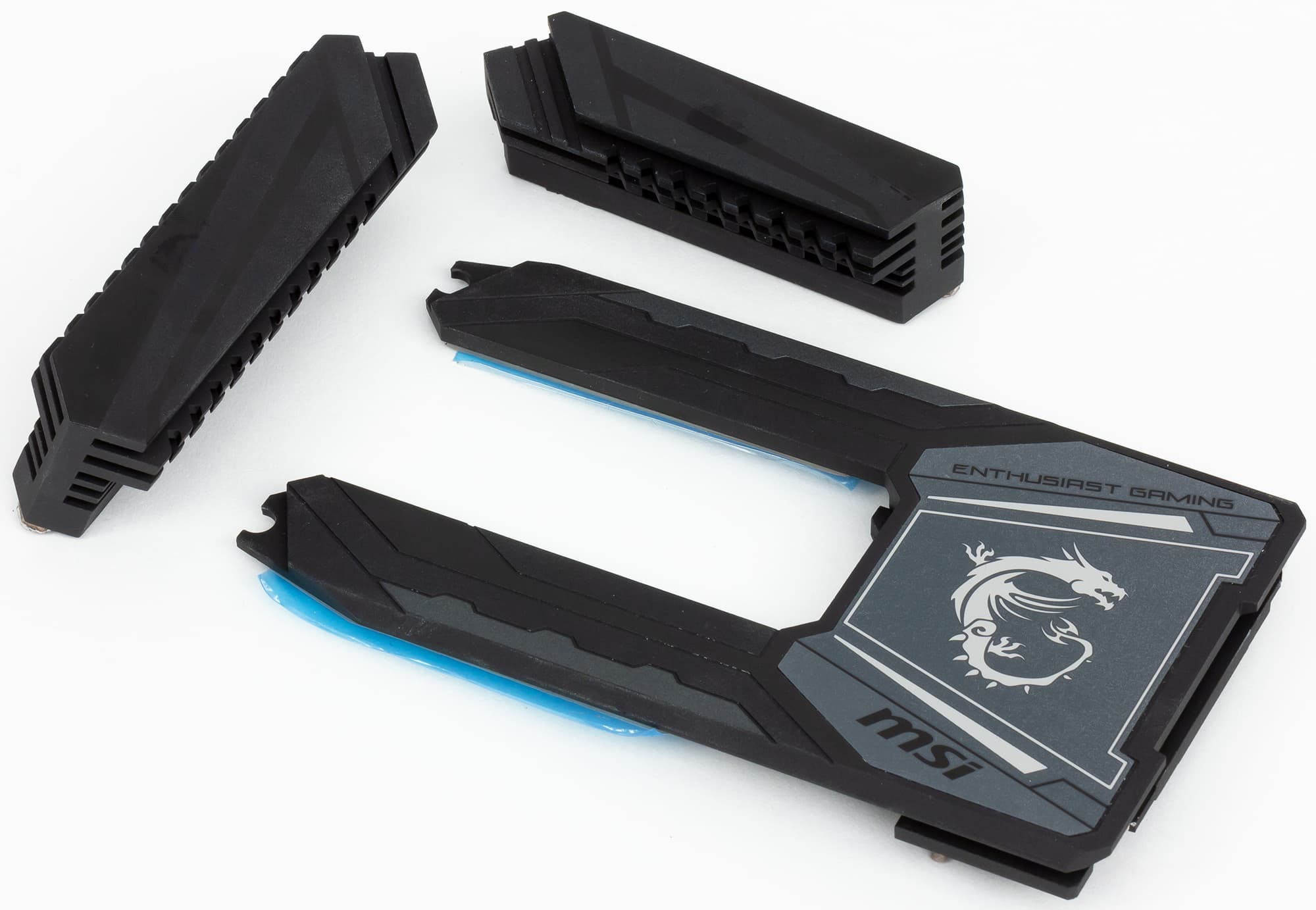

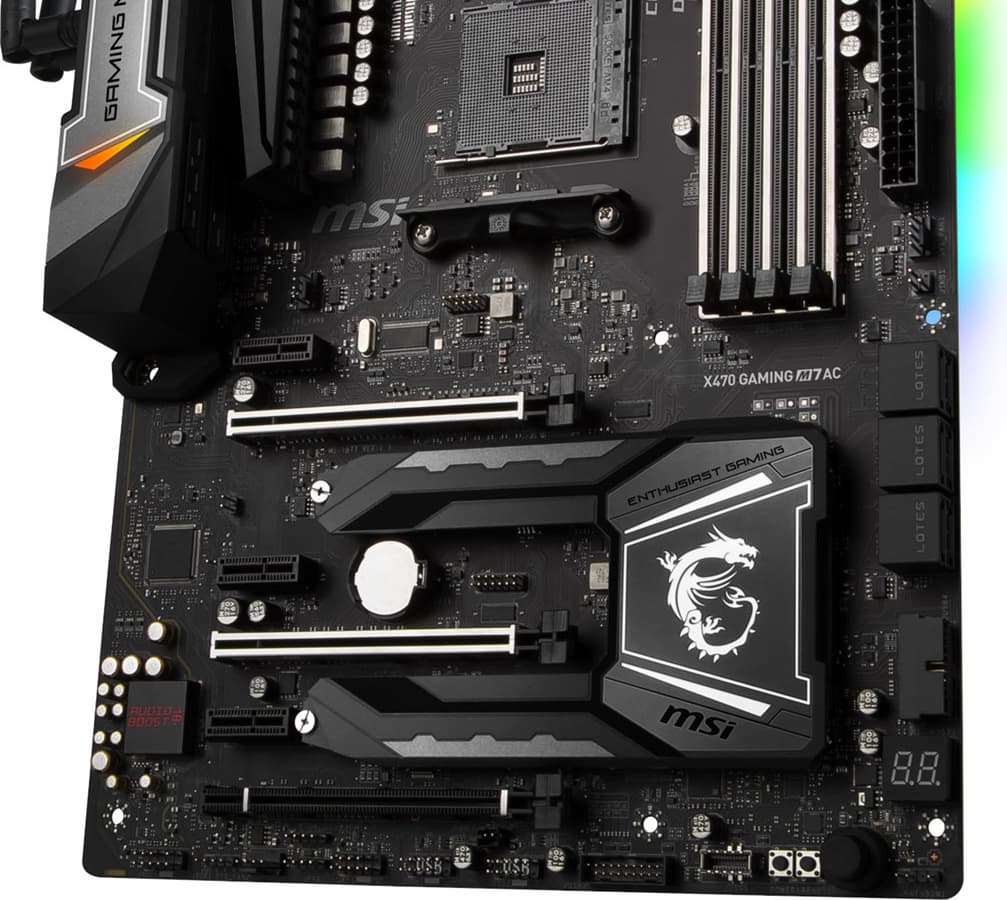

Еще один составной радиатор предназначен для охлаждения чипсета, а также установленных в оба разъема M.2 твердотельных накопителей. Небольшая его часть жестко закреплена на чипсете, а верхняя пластина для охлаждения накопителя сделана откидывающейся и крепится двумя винтиками. Кстати, при использовании SSD формата 2280 (т. е. большинства устройств на рынке) их фиксация осуществляется теми же винтиками, что удобно. Для более коротких карт придется использовать дополнительные стойки и винтики, но охлаждение осуществляется в любом случае.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов. Предполагается, что к одному из них будет подключен процессорный кулер, еще один поддерживает силу тока до 3 A, так что отлично подходит для подключения мощных систем водяного охлаждения, а еще к четырем можно подключить «абстрактные» дополнительные вентиляторы. Важной (и полезной) особенностью платы является поддержка регулирования скорости вращения вентиляторов на всех разъемах, причем обоими способами — ШИМ или напряжением (используются контроллеры Nuvoton 3947S). Для трехконтактных вентиляторов возможна только регулировка напряжением, и в последнее время производители начинают «забивать» на их владельцев — а зря.

Аудиоподсистема

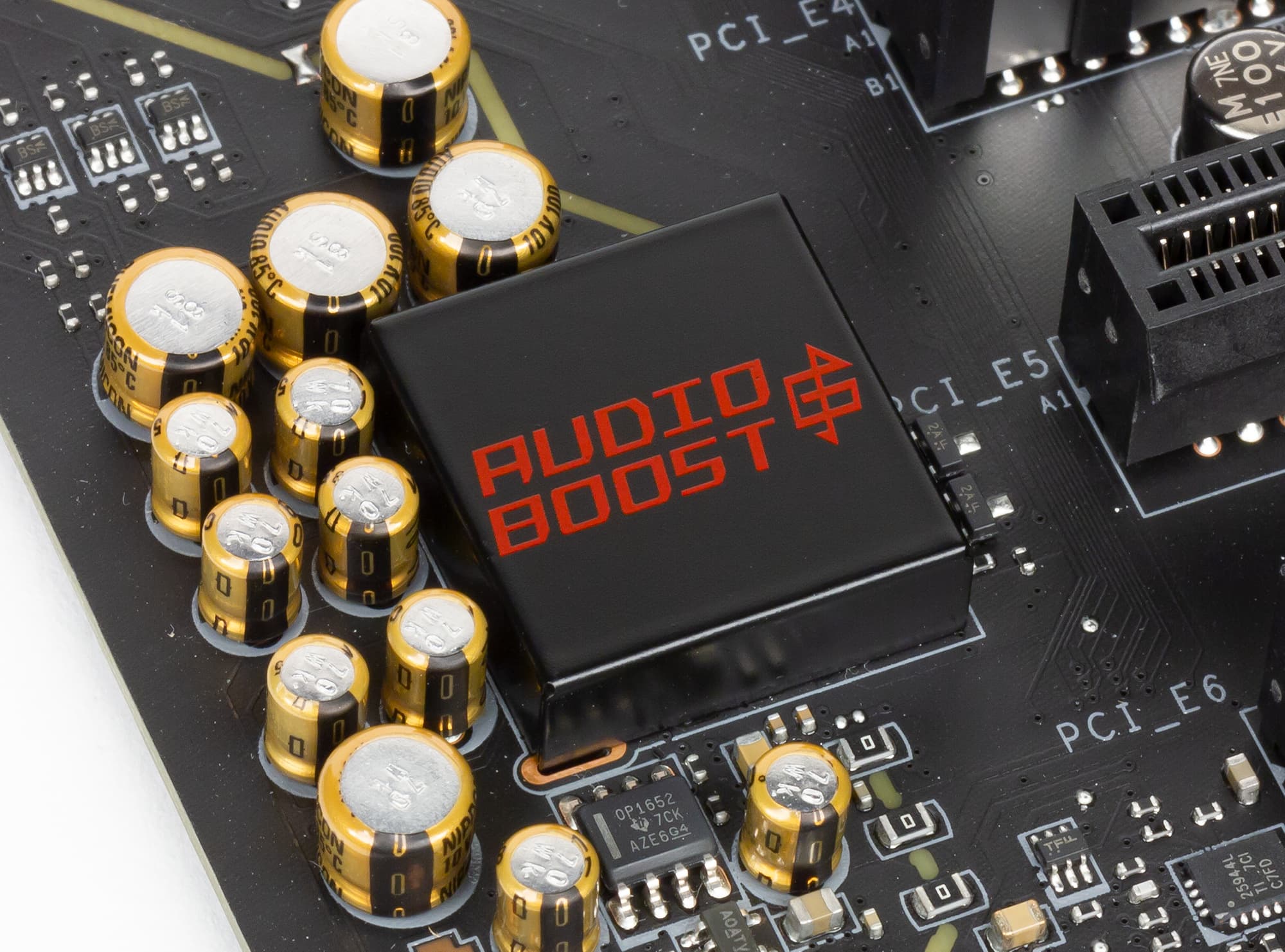

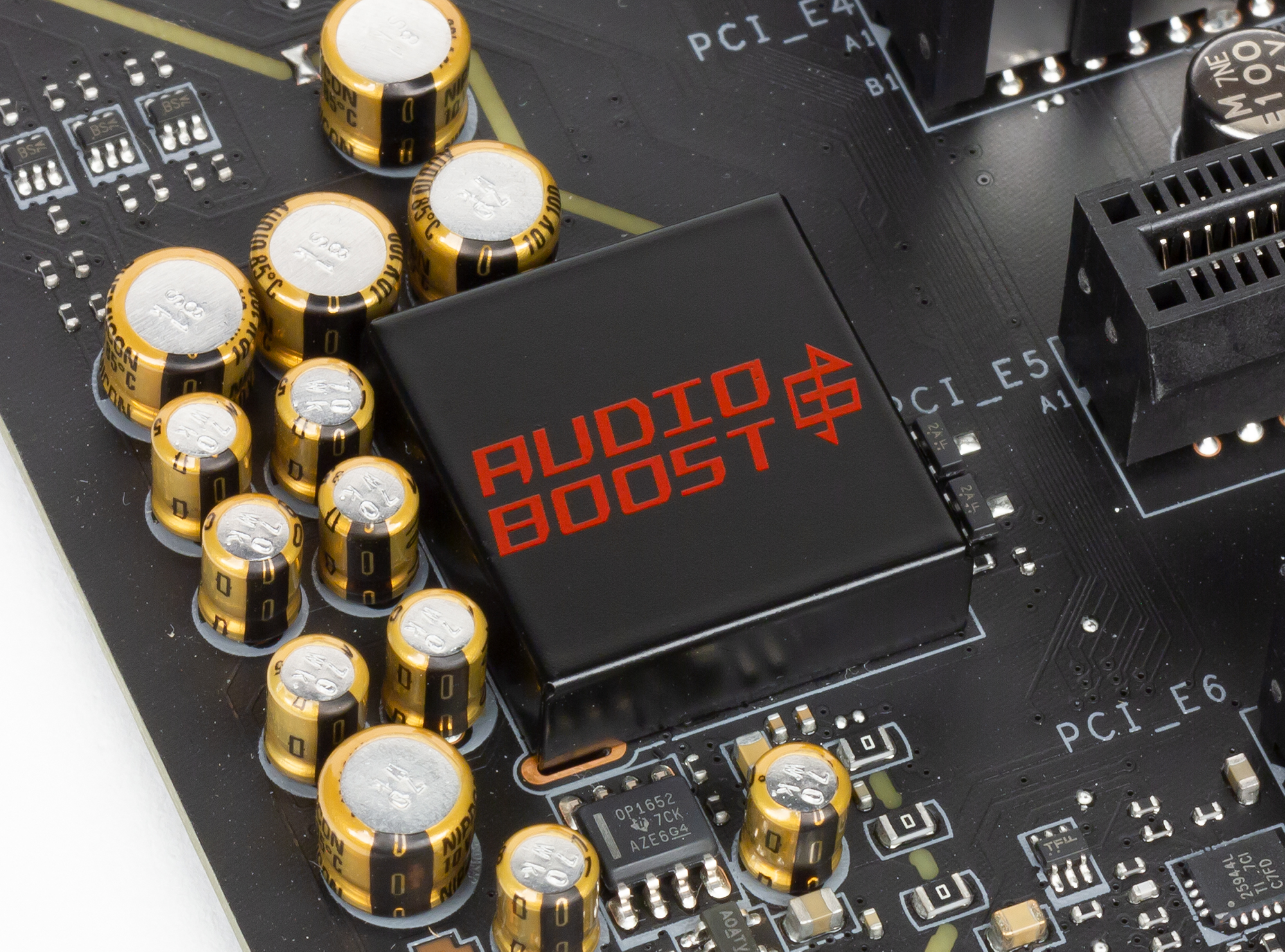

Аудиоподсистема платы (как и всех топовых современных моделей), основана на HDA-аудиокодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону. Помимо аудиокодека звуковая подсистема платы включает фильтрующие конденсаторы Nichicon, а также операционный усилитель OPA O1652.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Итого

Оценить плату однозначно — сложно. Как уже было сказано в начале, это лучшее решение MSI на базе чипсета X470, однако очень многое в X470 Gaming M7 AC реализовано на уровне средних (а то и младших) моделей конкурентов. Про цену же такого не скажешь — она как раз соответствует позиционированию, а не оснащению. При этом у платы есть свои достоинства: наличие беспроводного сетевого адаптера (справедливости ради, в этом ценовом сегменте ставшее уже стандартным), «правильно» реализованная поддержка USB, совместимость всех разъемов с любыми вентиляторами, разумный подход к подсветке и пр. Но некоторые извивы инженерной мысли нас просто удивили, особенно это касается реализации SATA: отсутствие поддержки этого интерфейса для «первичного» слота M.2 — своеобразная «изюминка» платы. А вот таких особенностей, которые могли бы привлечь к X470 Gaming M7 AC внимание, выделяя ее на общем фоне, мы как раз не обнаружили. Это не мешает использовать плату для сборки мощного игрового компьютера, однако для такой цели можно воспользоваться и чем-нибудь более дешевым.
