Обзор процессорного кулера Jiushark JF13K Diamond

Паспортные характеристики, комплект поставки и цена

Описание

Прочитав нашу же новость, мы очень заинтересовались таким необычным кулером, поэтому, воспользовавшись возможностью, заказали его из Китая для проведения тестов. Судя по всему, модель предназначена для китайского рынка, но в век глобализации и стирания границ и языковых барьеров заполучить этот кулер может практически любой желающий. Отметим, что производитель предлагает два варианта — черный без подсветки или белый, у которого вентиляторы оснащены адресуемой многоцветной и многозонной подсветкой. Мы заказали, конечно же, второй.

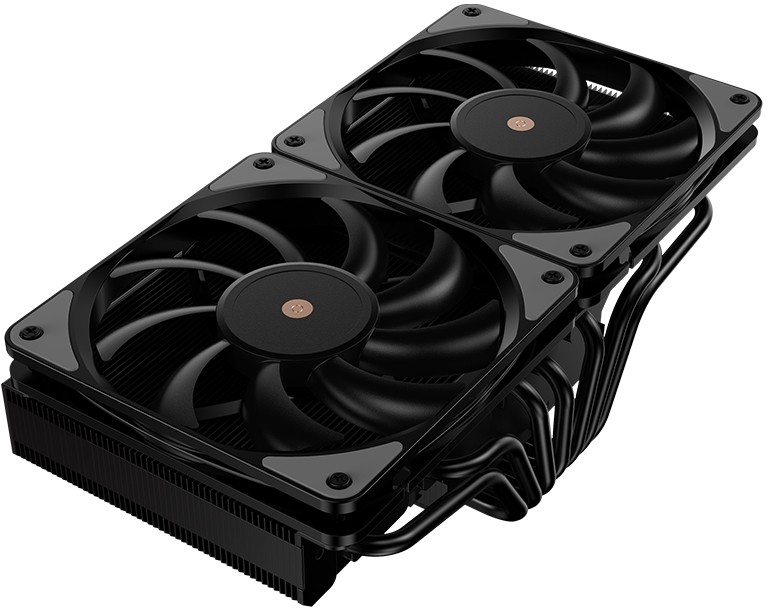

Черный выглядит так:

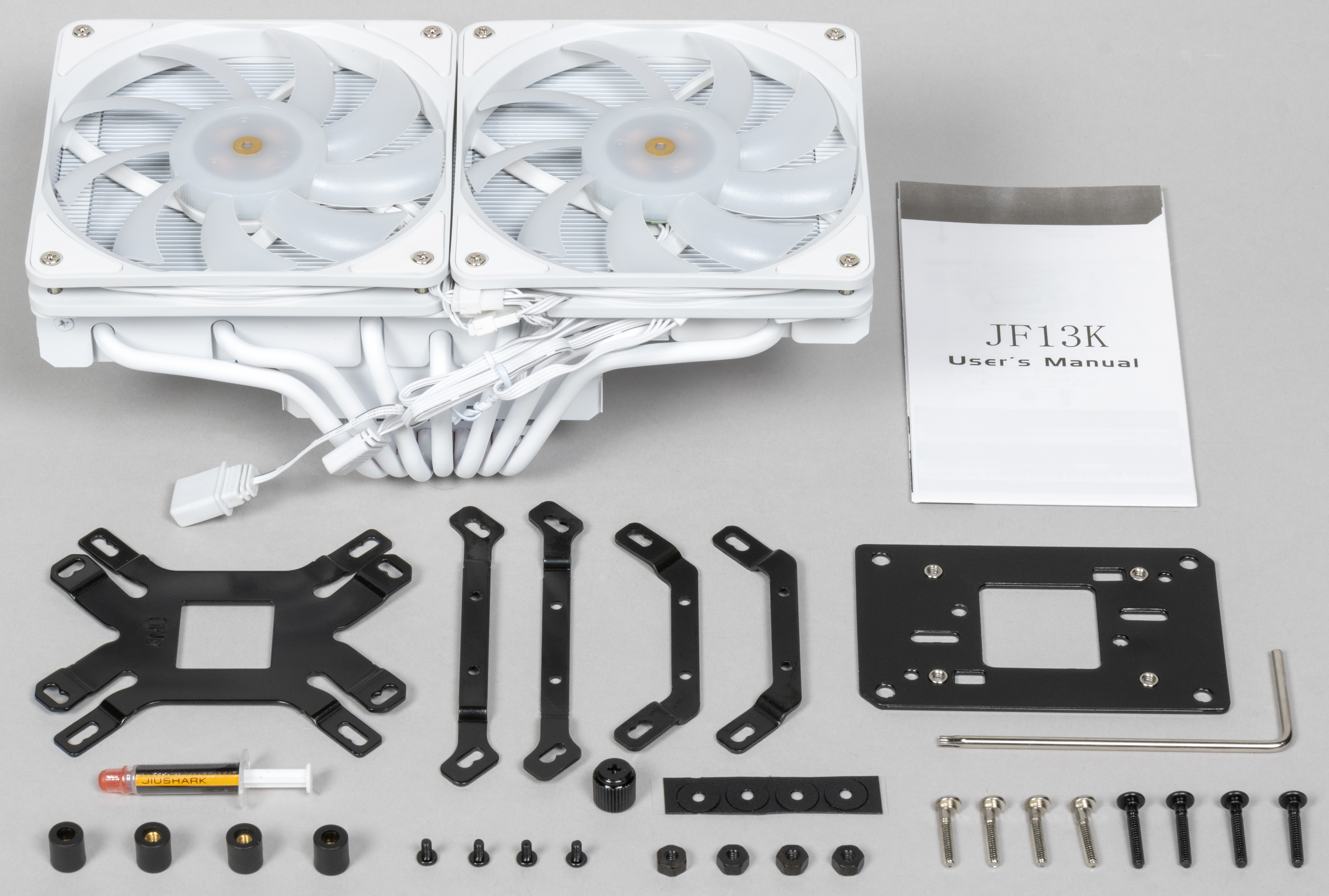

Поставляется процессорный охладитель в красочно оформленной коробке (одной на оба варианта) из среднего по толщине гофрированного картона.

Не открывая коробку, вариант кулера можно распознать по красной метке-наклейке напротив соответствующей надписи.

В комплекте есть инструкция по установке в картинках и с поясняющими надписями на нескольких языках. Русского среди них нет, но инструкция понятна и без перевода.

Крепеж в основном изготовлен из закаленной стали (включая крепежные пластины на обратную сторону материнской платы) и имеет стойкое гальваническое или черное лакокрасочное покрытие. Поверхность радиатора, кроме рабочей плоскости теплосъемника, имеет белое матовое покрытие.

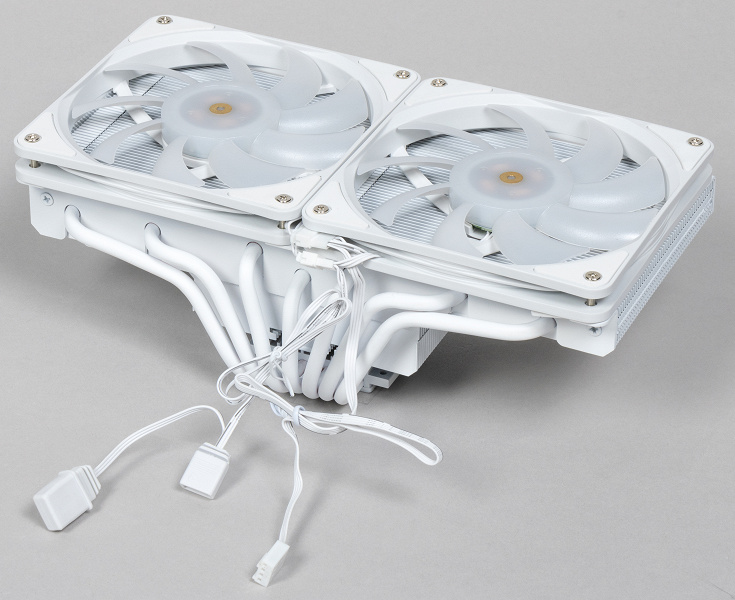

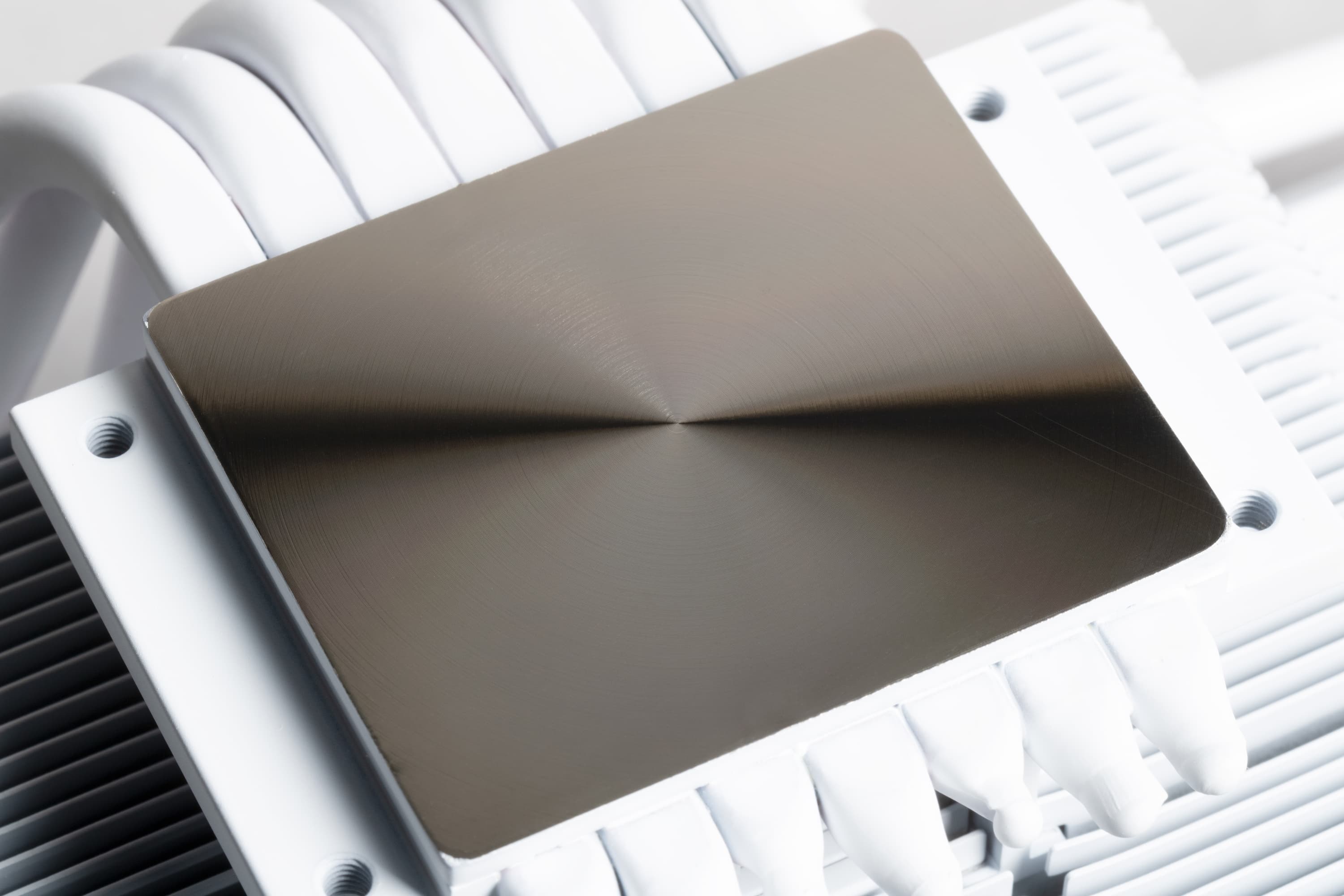

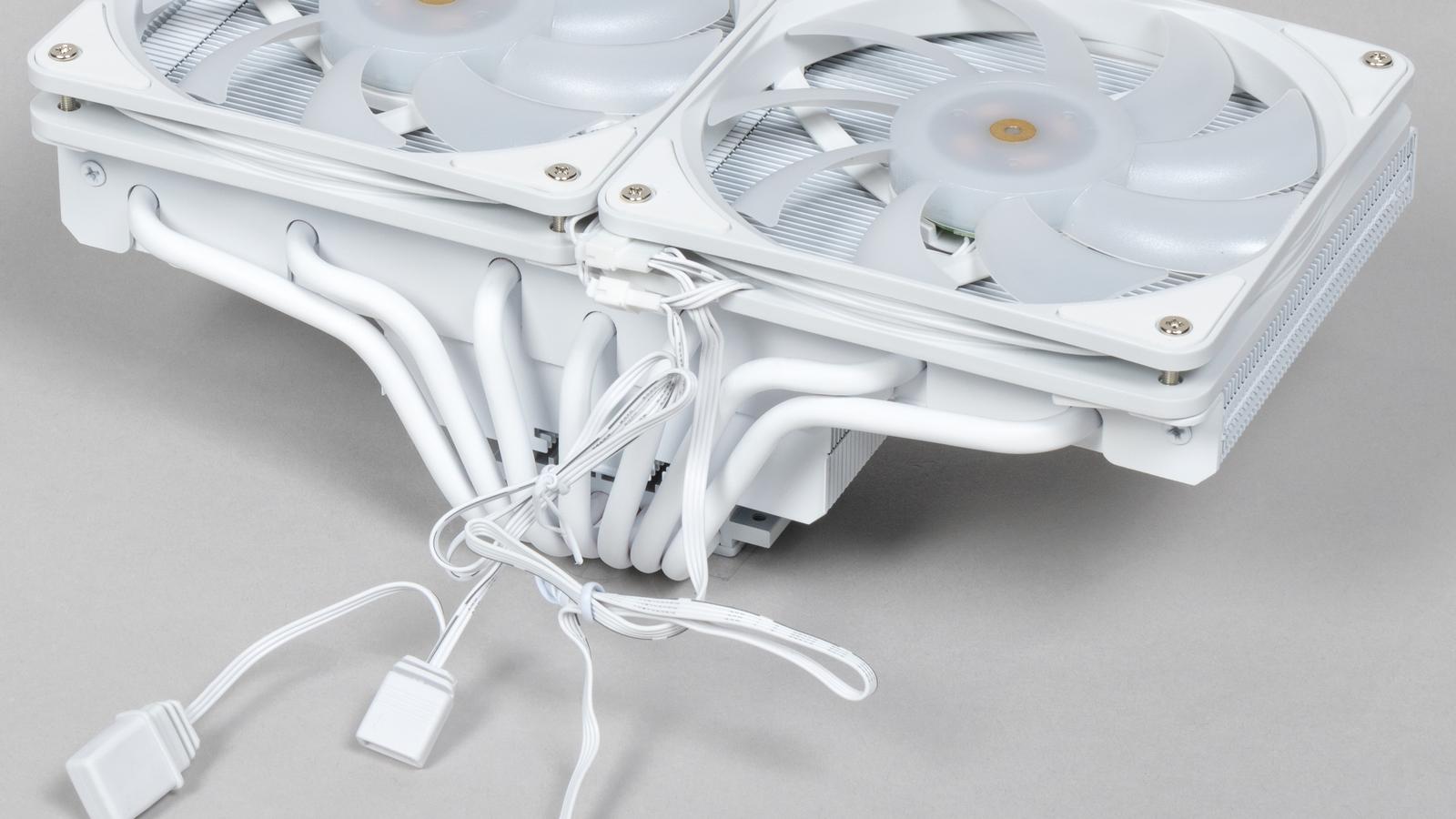

Кулер оснащен вынесенным радиатором, к которому тепло от процессора передается по семи тепловым трубкам. Трубки и нижняя часть теплосъемника медные. Верхняя часть теплосъемника изготовлена из алюминиевого сплава. Трубки к теплосъемнику припаяны. Подошва теплосъемника имеет очень мелкую концентрическую проточку и слегка отполирована. Поверхность подошвы немного выпуклая к центру с перепадом порядка 0,05—0,1 мм.

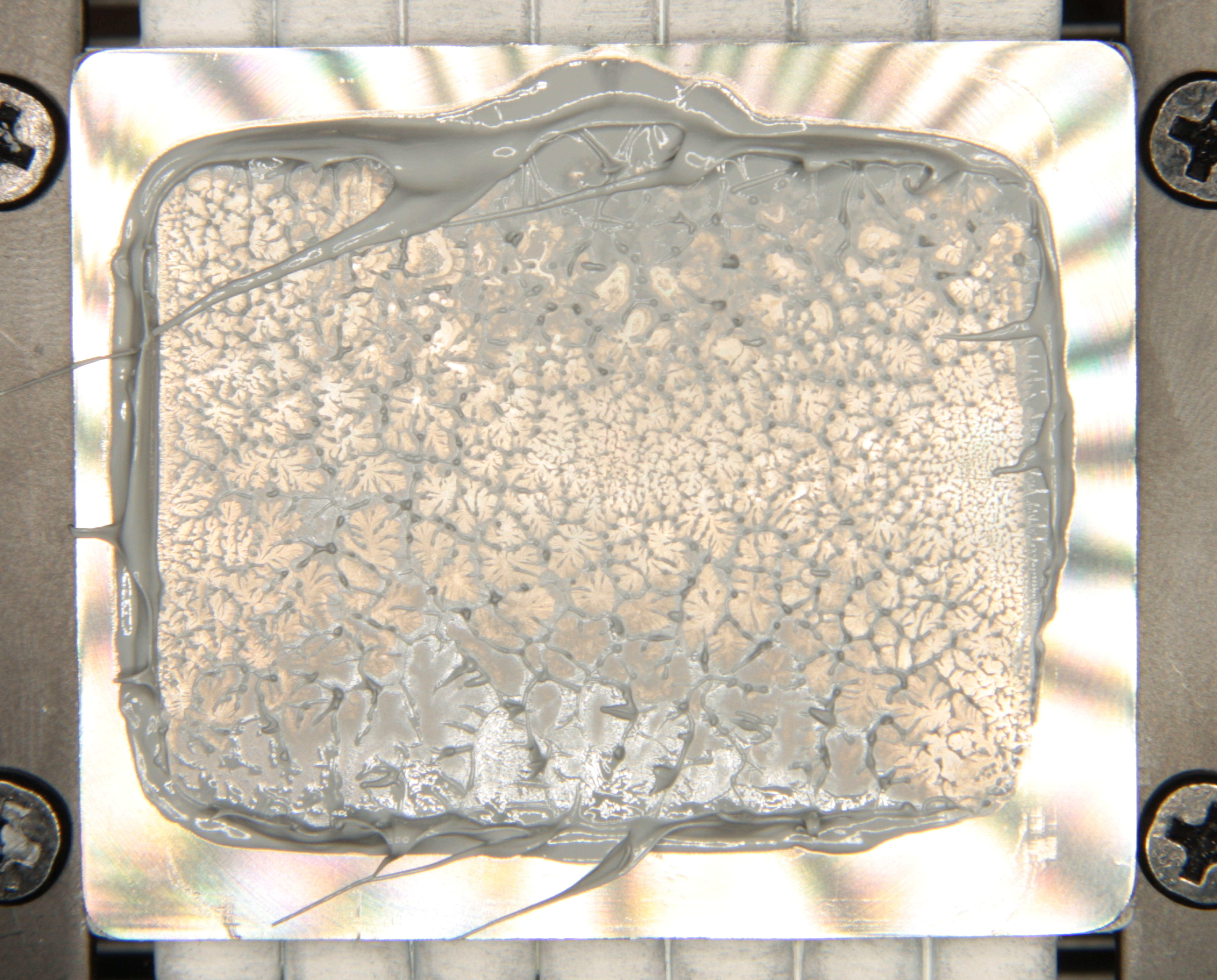

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с термопастой. В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-13900K:

И на подошве теплосъемника:

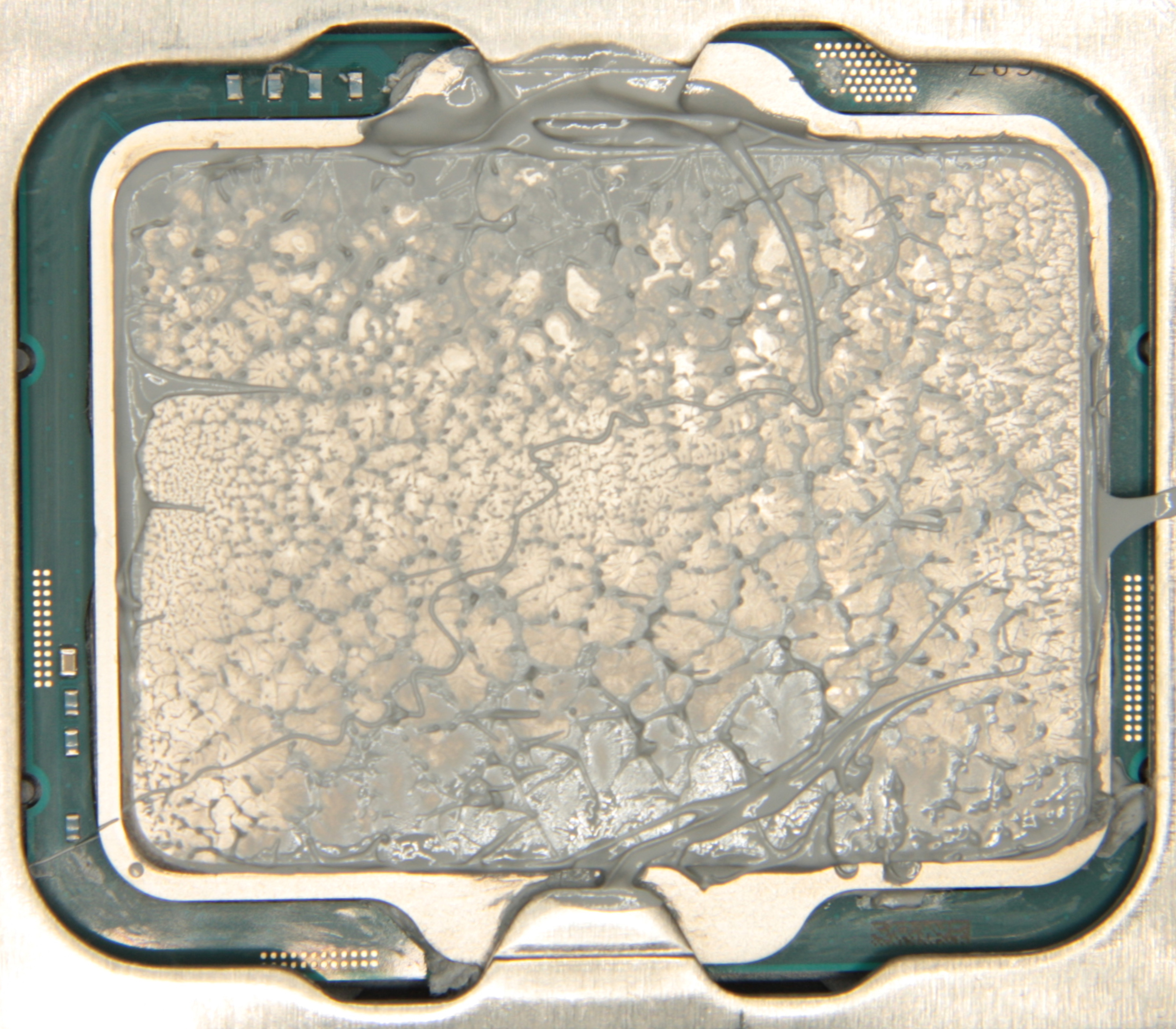

Видно, что термопаста распределилась тонким слоем почти по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.

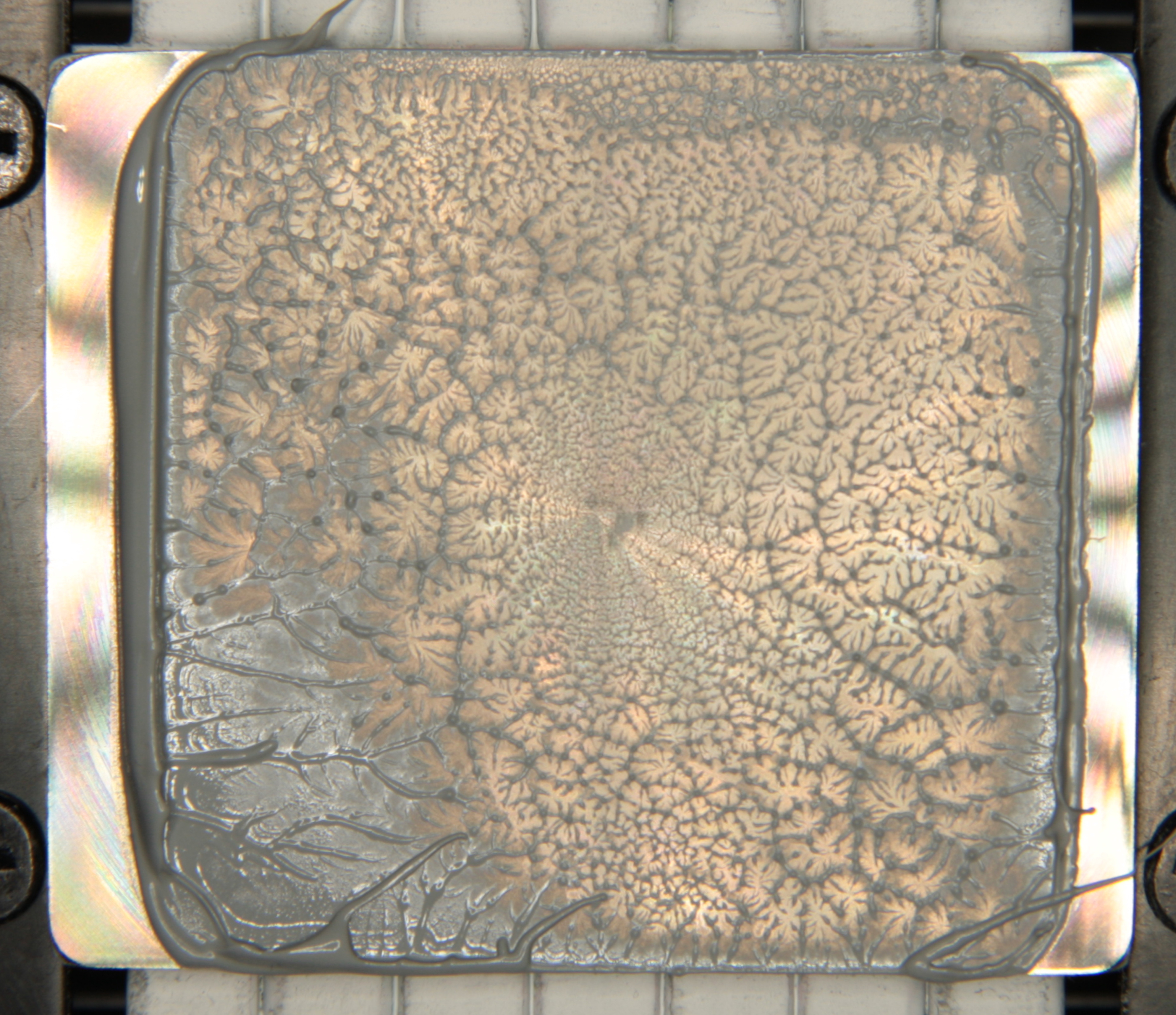

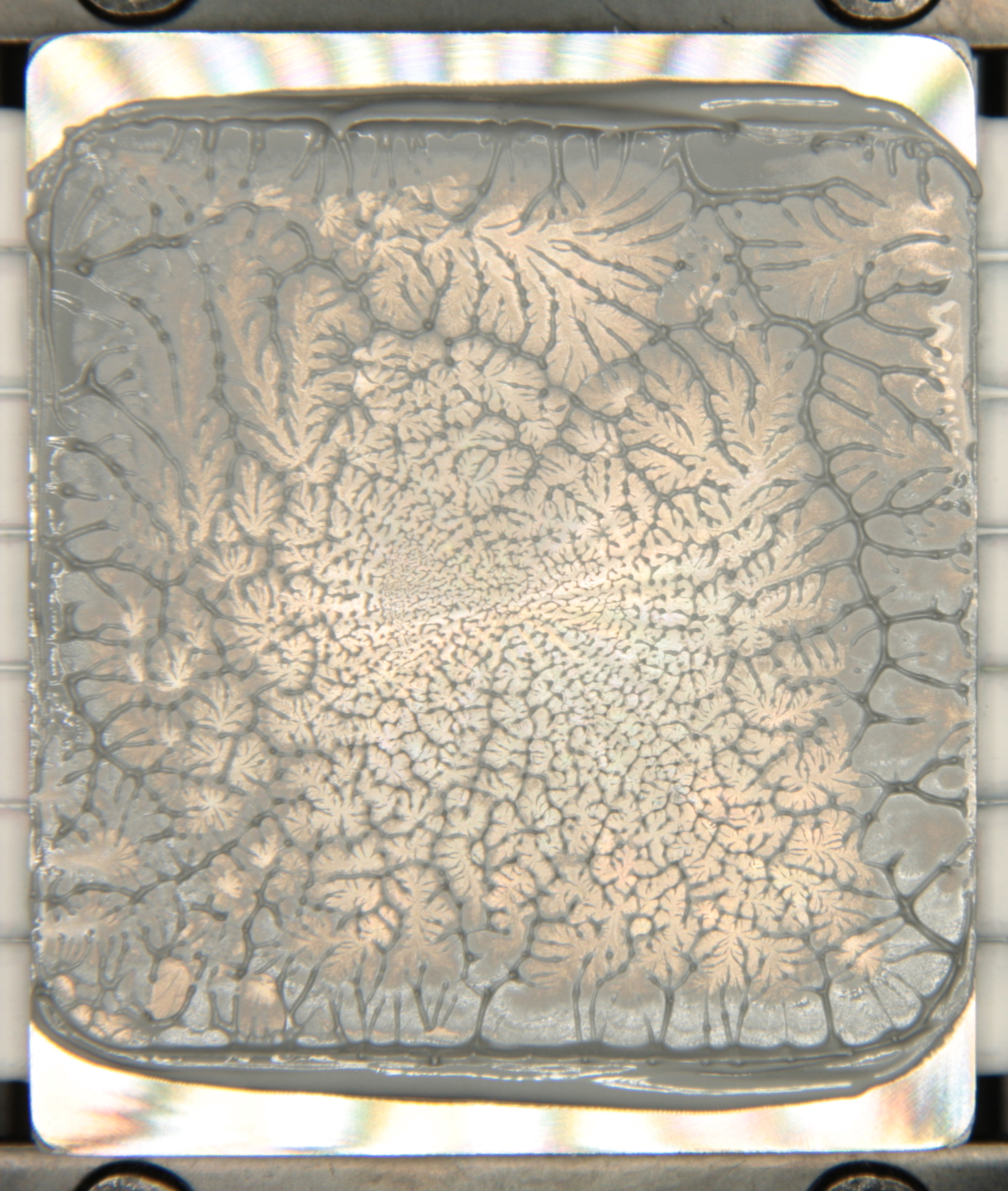

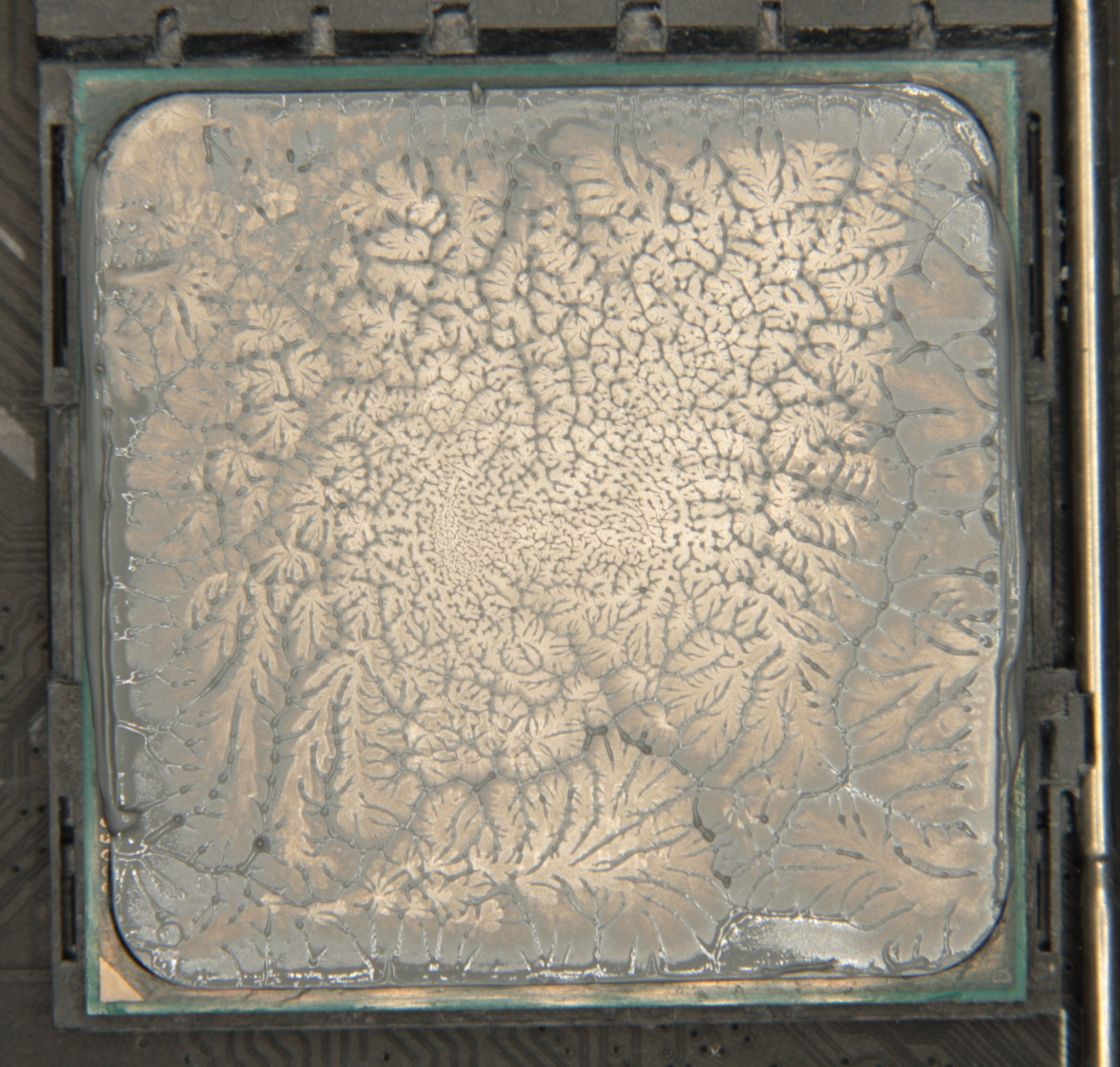

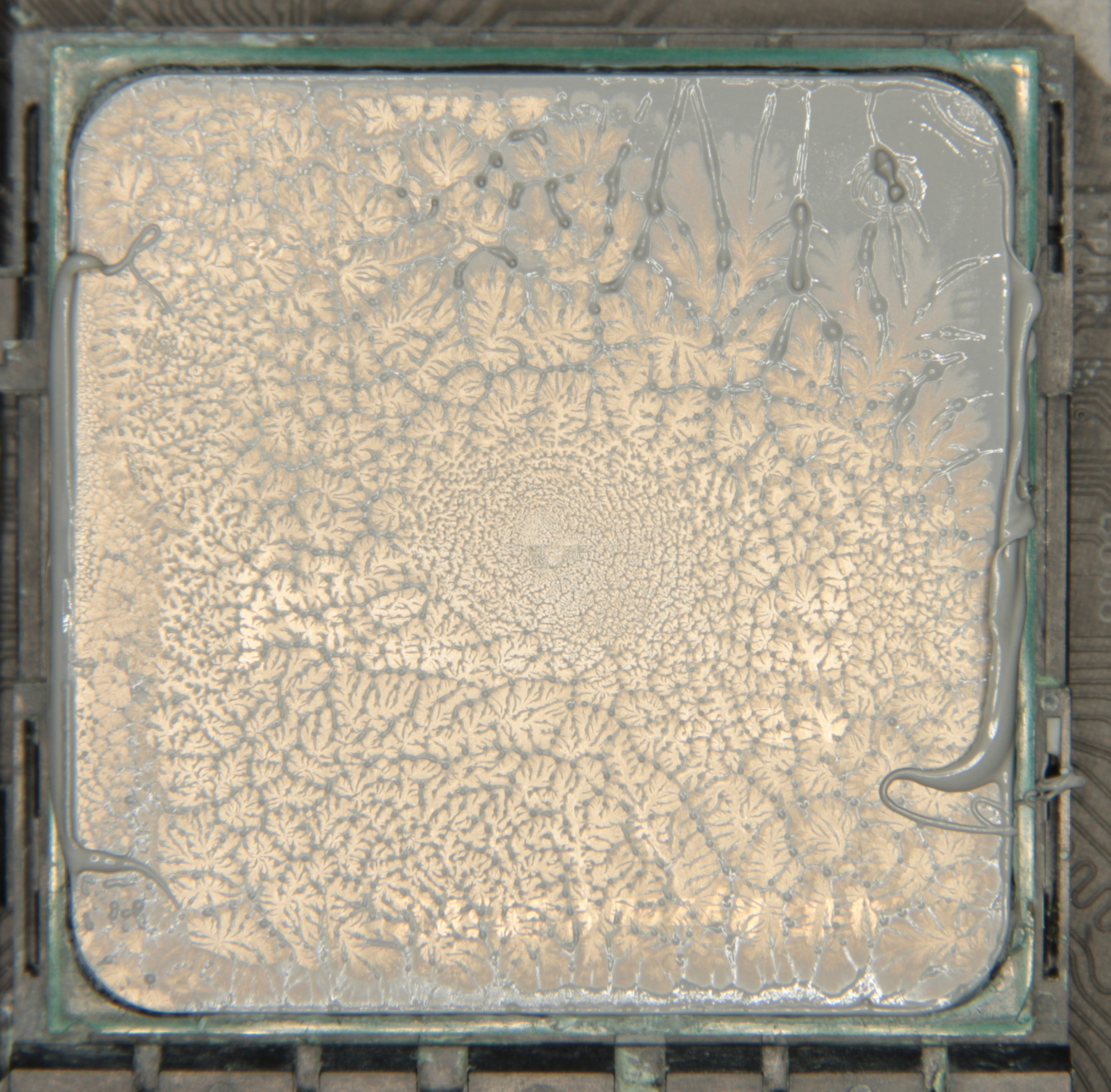

В случае двух других процессоров ситуация аналогичная. В случае процессора AMD Ryzen 9 5950X. На процессоре:

На подошве теплосъемника:

В случае процессора AMD Ryzen 7 1800X:

На подошве теплосъемника:

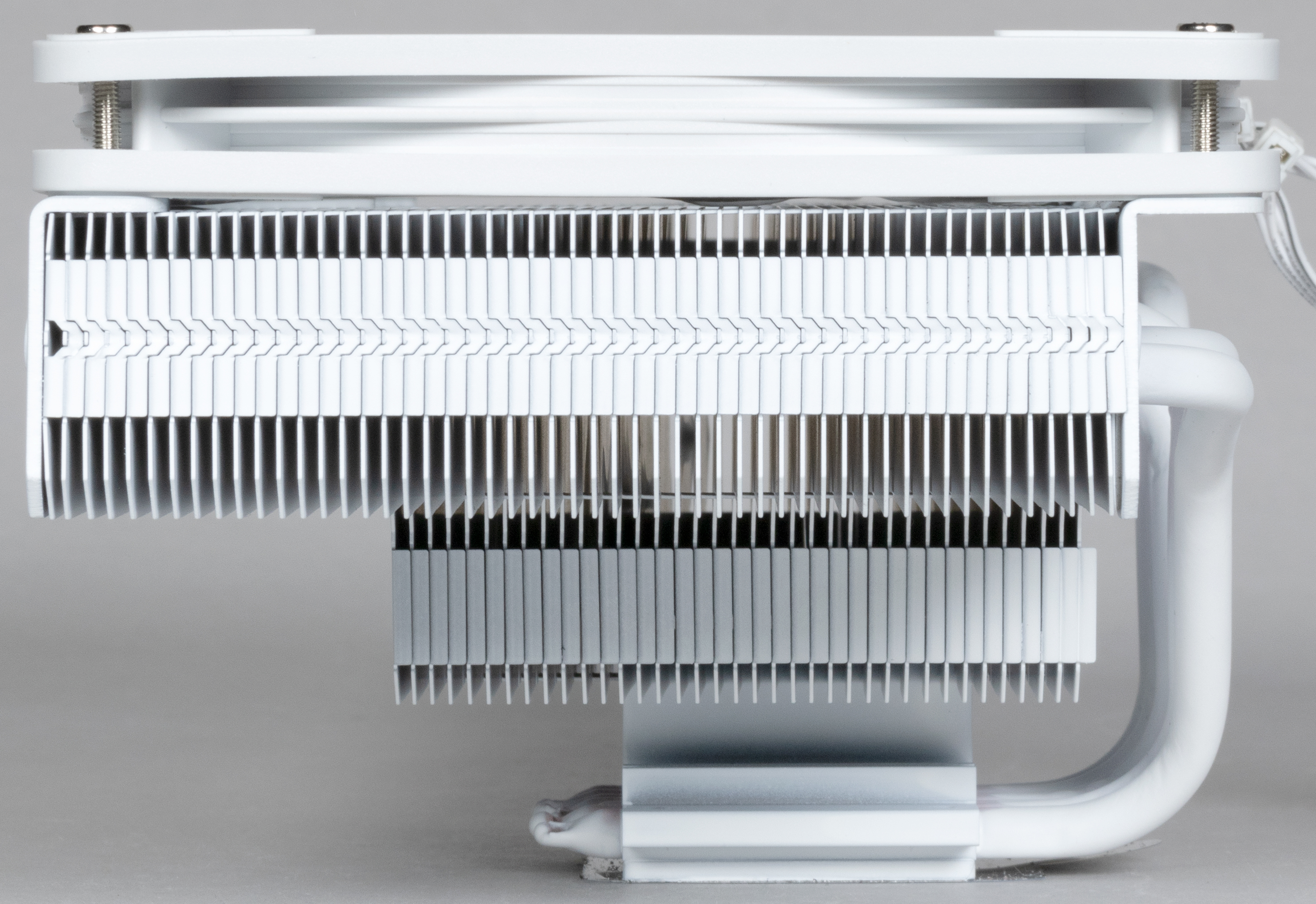

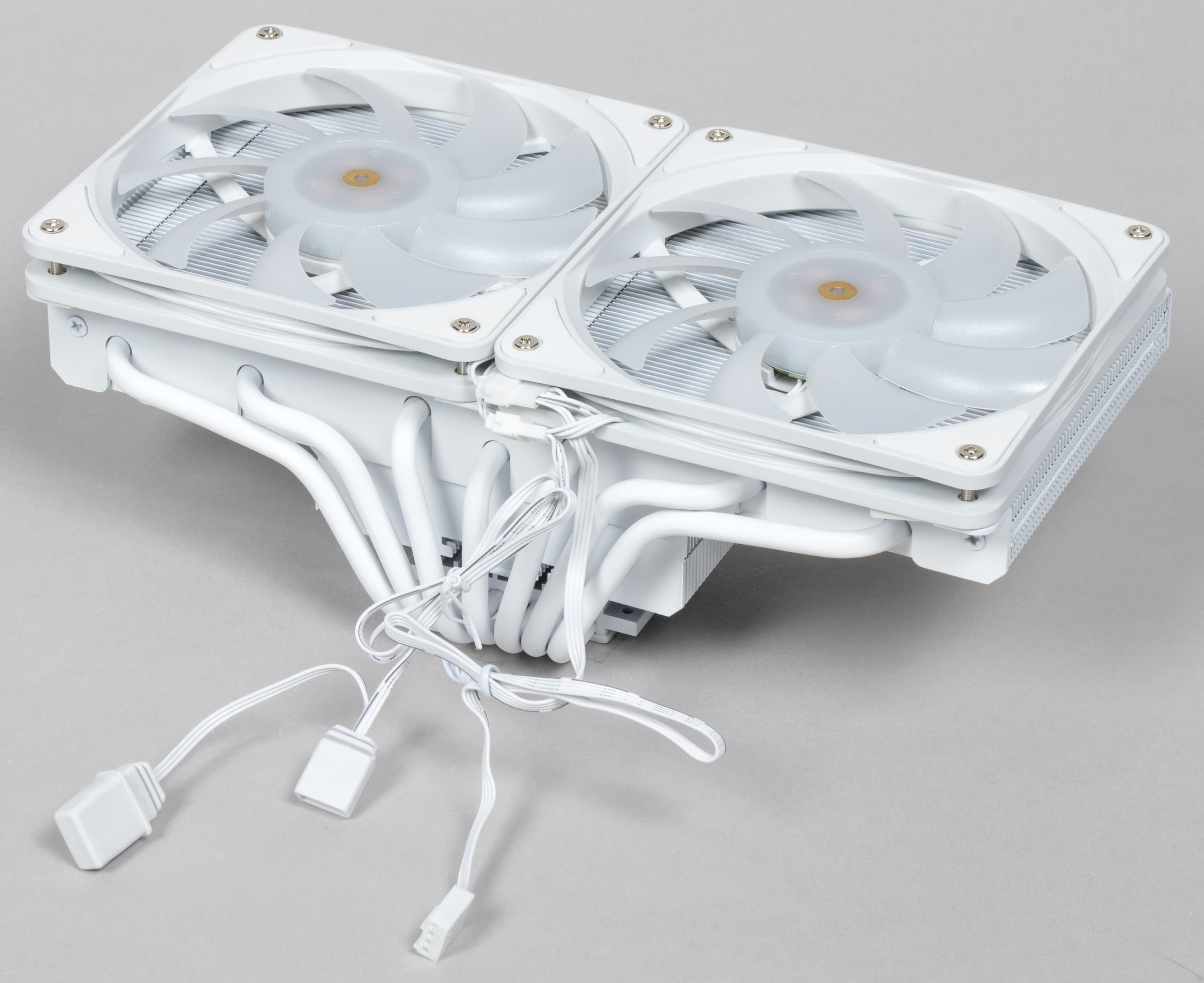

Радиатор представляет собой две стопки алюминиевых пластин, плотно насаженных на тепловые трубки. Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера.

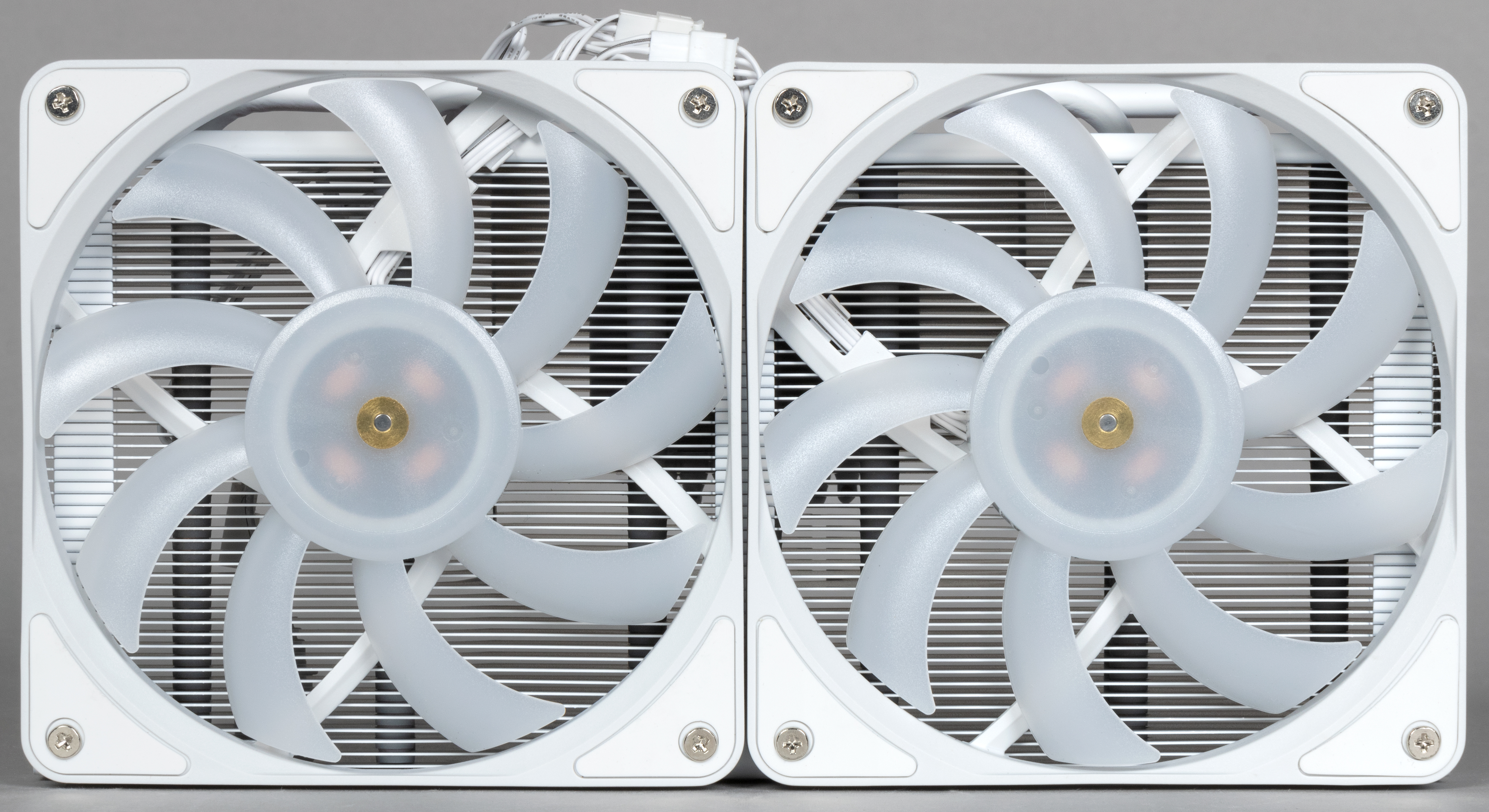

Типоразмер комплектных вентиляторов 120 мм.

Они низкопрофильные высотой 15 мм против 25 мм у типичных. Вентиляторы поддерживают регулировку с помощью ШИМ и оснащены многоцветной многозонной подсветкой (типа ARGB). Для управления подсветкой предлагается использовать системную плату или внешний контроллер. Пример работы подсветки можно посмотреть на видео ниже:

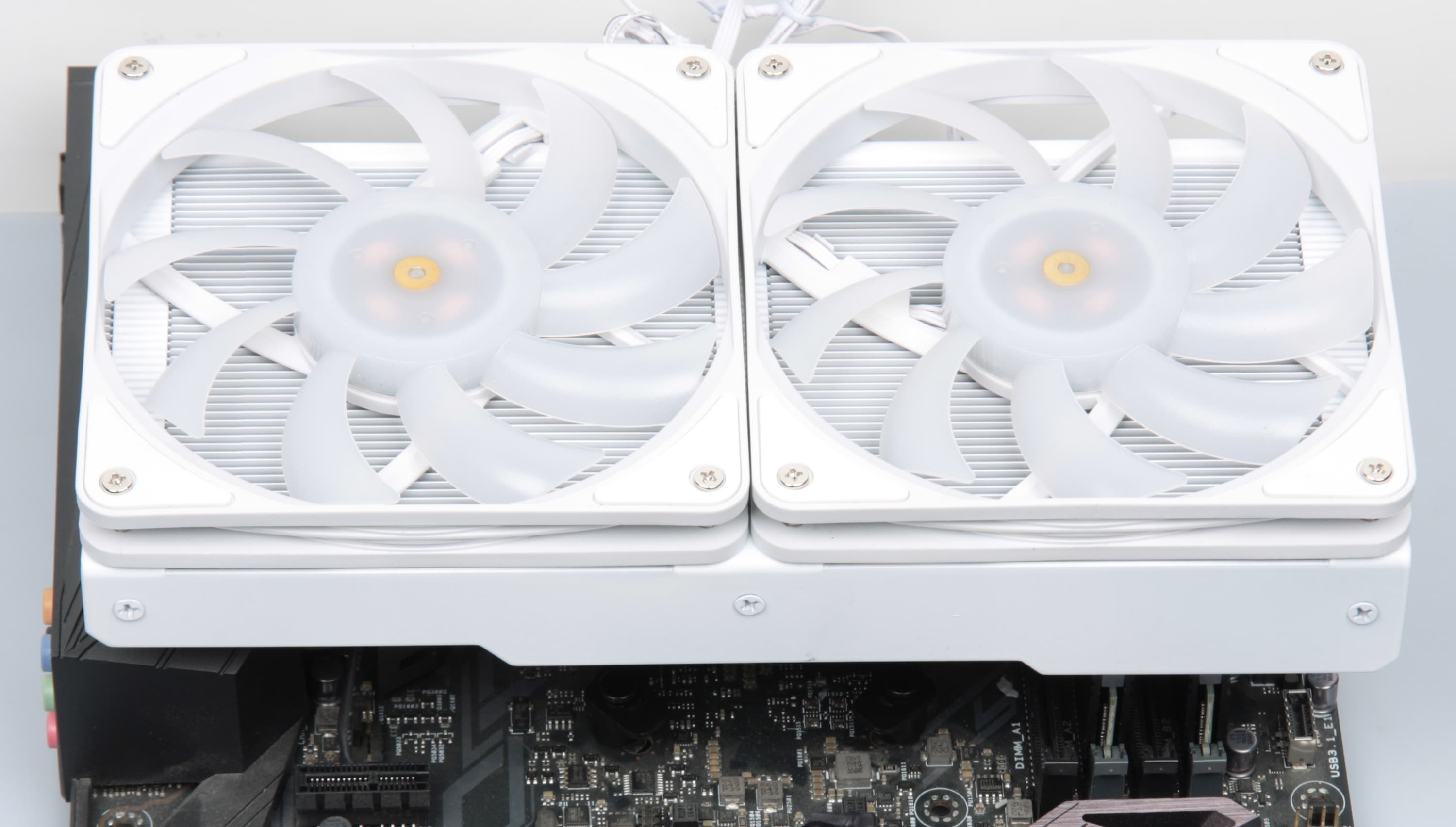

Кулер устанавливается перпендикулярно разъемам для оперативной памяти и полностью их сверху перекрывает (в случае процессоров Intel можно установить и параллельно этим разъемам, но вряд ли это имеет практический смысл).

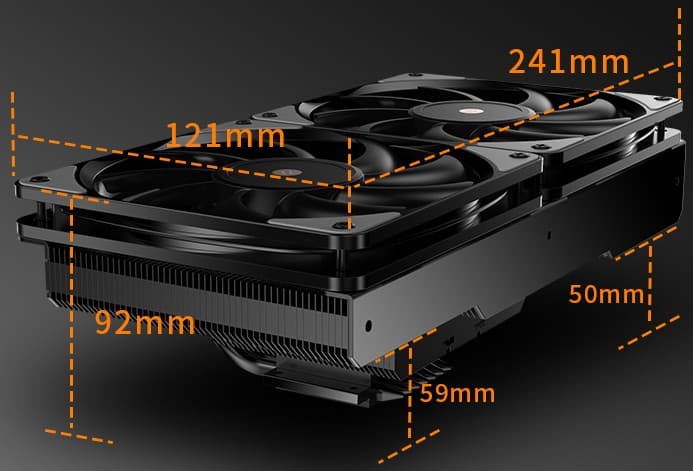

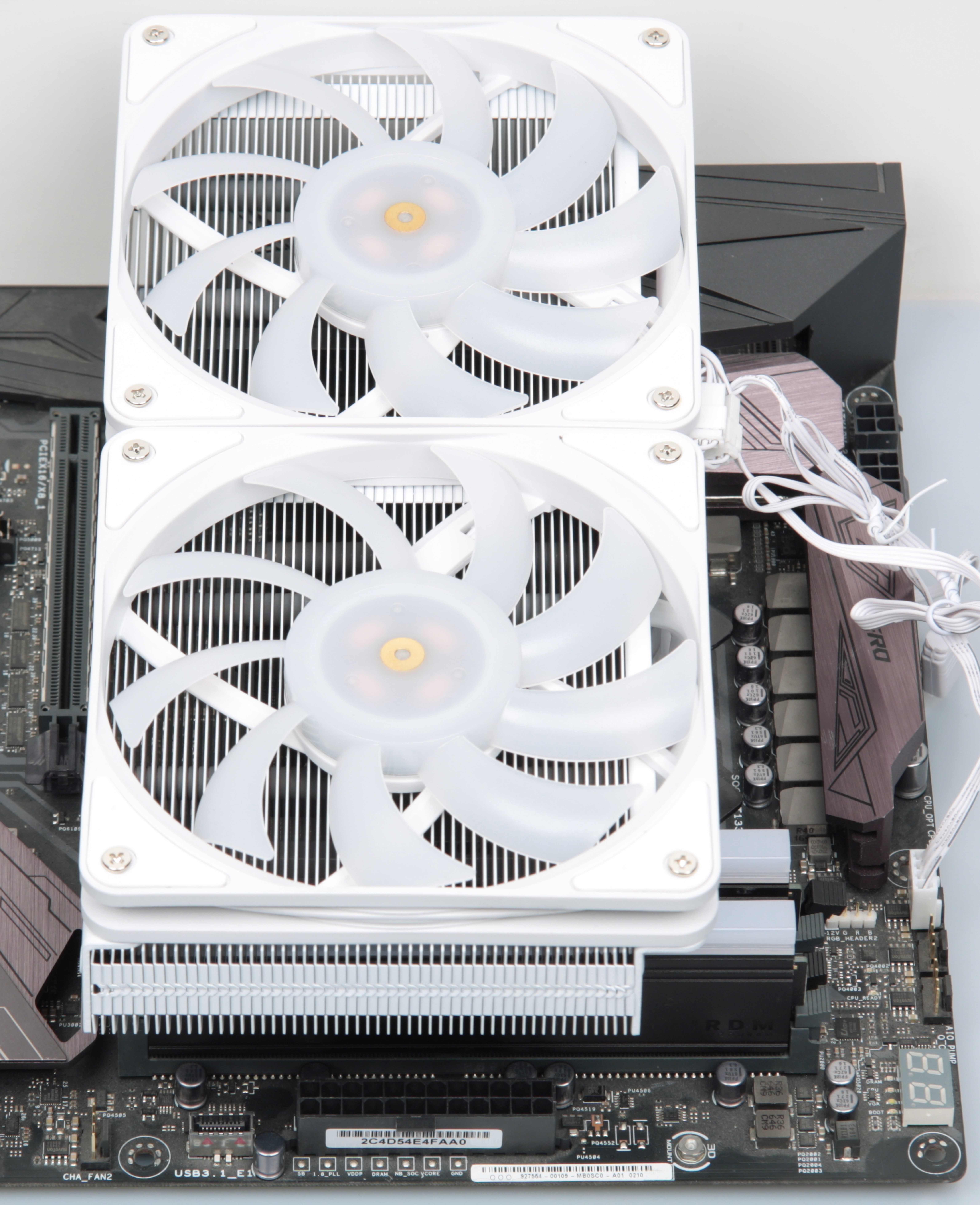

Это накладывает ограничение на максимальную высоту модулей памяти. На фотографии выше установлены модули высотой 45 мм — запас еще 3 мм. При установке кулера с разворотом на 180 градусов относительно положения на этой фотографии запас больше — 13 мм. То есть использовать можно модули высотой до 48 или до 58 мм. Рисунок производителя с размерами:

Отметим, что кулер хорошо обдувает модули памяти и радиаторы блока регулировки напряжения (VRM), что способствует их охлаждению и повышению стабильности работы системы в целом.

Производитель указывает, что кулер совместим с материнскими платами microATX и ATX шириной 235—245 мм. Также нужно следить, чтобы установке кулера не мешали другие компоненты ПК, например, установленные в корпусе вентиляторы.

Отметим, что конструкция крепежа исключает слишком слабый или слишком сильный прижим (нужно просто затянуть гайки до упора, не проявляя чрезмерное усилие). При этом установка кулера неудобная, так как гайки нужно закручивать с обратной стороны материнской платы, придерживая кулер. То есть практически единственный вариант, если работать в одиночку — сначала установка кулера на процессор, а уже потом установка материнской платы с кулером в сборе в корпус ПК.

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров, не указанных производителем.

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года».

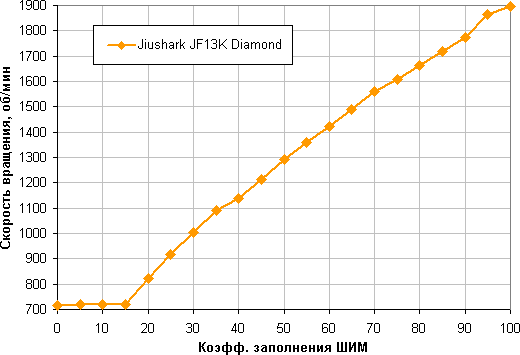

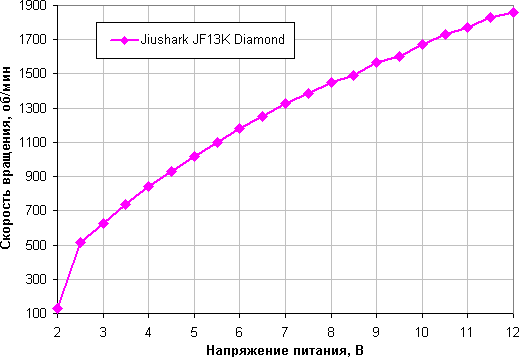

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 15% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

Диапазон регулировки с помощью напряжения в данном случае немного шире. Вентилятор останавливается при снижении напряжения до 1,9 В и запускается от 2,0/2,2 В. Вентиляторы вполне допустимо подключать к источнику с напряжением 5 В.

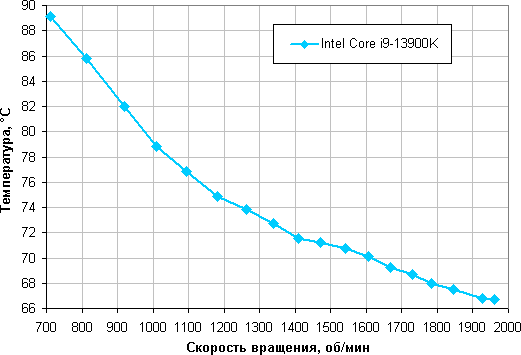

Определение зависимости температуры процессора Intel Core i9-13900K при его полной загрузке от скорости вращения вентилятора(-ов) кулера

В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 4,0 ГГц.

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха перегревается при КЗ равном 15% (а это примерно 710 об/мин), так как некоторые ядра нагреваются до критической для этого процессора температуры в 100 °C.

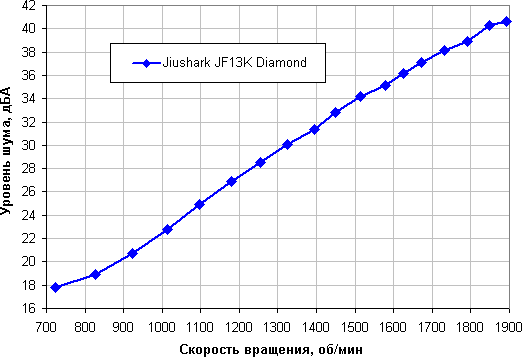

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 15,9 дБА (условное значение, которое показывает шумомер). На максимальной скорости вращения вентиляторов этот кулер довольно громкий.

Построение зависимости реальной максимальной мощности от уровня шума

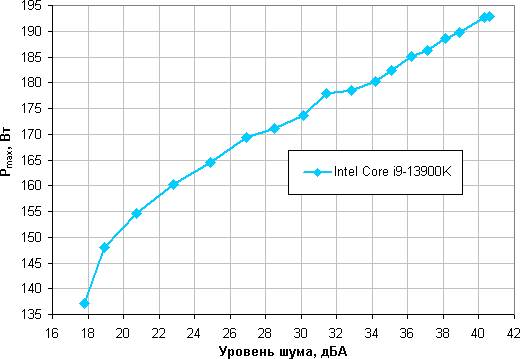

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как P_max (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню, это порядка 165 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 190 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом и для максимальной температуры процессора в 80 °C (в принципе допустимо 100 °C). При снижении температуры воздуха или увеличении максимально допустимой температуры процессора указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими кулерами при охлаждении процессора Intel Core i9-13900K

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами. протестированными ранее.

Тестирование на процессоре AMD Ryzen 7 1800X

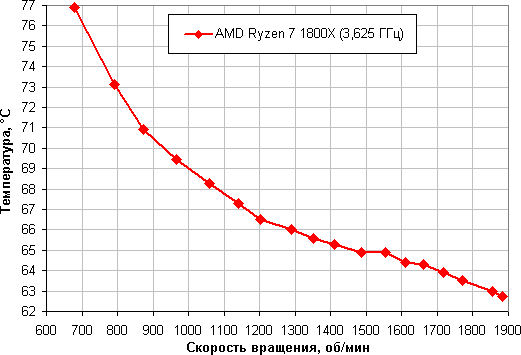

Зависимость температуры процессора AMD Ryzen 7 1800X при его полной загрузке от скорости вращения вентилятора кулера (все ядра процессора работали на фиксированной частоте 3,625 ГГц (множитель 36,25)):

В этом тесте наш процессор AMD Ryzen 7 1800X при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 15% (а это примерно 680 об/мин), так как максимально допустимая температура этого процессора равна 95 °C.

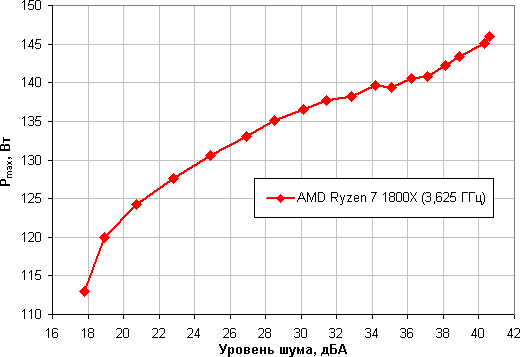

Зависимость реальной максимальной мощности, потребляемой процессором, от уровня шума (температура воздуха — 44 °C, температура процессора — не выше 80 °C):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа AMD Ryzen 7 1800X, соответствующих этому уровню, это порядка 130 Вт. Если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 145 Вт. Еще раз уточним: это для указанных выше условий.

Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 7 1800X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу).

Тестирование на процессоре AMD Ryzen 9 5950X

В качестве дополнительного теста мы решили посмотреть, как кулер справится с охлаждением AMD Ryzen 9 5950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Видимо, из-за этих особенностей есть мнение, что подобрать воздушный кулер для топовых процессоров Ryzen нового поколения не очень просто.

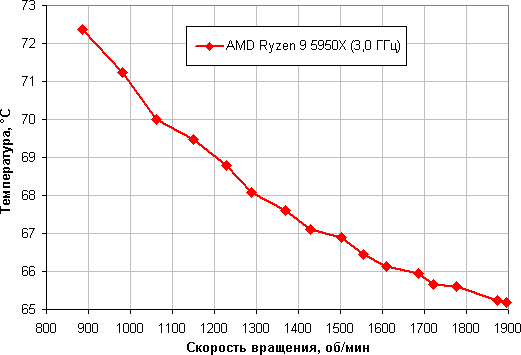

Зависимость температуры процессора AMD Ryzen 9 5950X при его полной загрузке от скорости вращения вентилятора кулера (все ядра процессора работали на фиксированной частоте 3,0 ГГц (множитель 30)):

По факту в условиях теста этот процессор на данной частоте при 24 градусах окружающего воздуха не перегревается при КЗ равном 25% (а это примерно 890 об/мин вентилятора), так как максимальная температура для AMD Ryzen 9 5950X равна 90 °C.

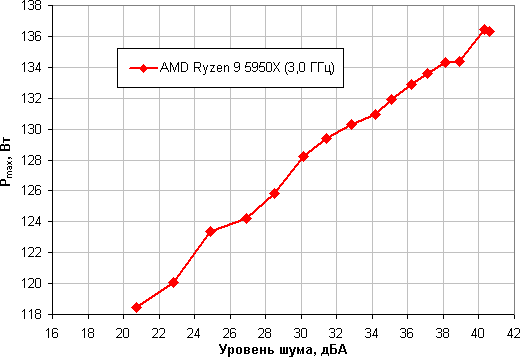

Зависимость реальной максимальной мощности, потребляемой процессором, от уровня шума (температура воздуха — 44 °C, температура процессора — не выше 80 °C):

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 123 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 136 Вт. Еще раз уточним: это для указанных выше условий.

Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 5950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Для кулера с относительно небольшим радиатором результат хороший.

Выводы

Наше тестирование показало, что кулер Jiushark JF13K Diamond можно использовать с процессорами типа Intel Core i9-13900K (LGA1700), имеющими реальное потребление порядка 165 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и максимальной температуры процессора не выше 80 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. В случае AMD Ryzen 7 1800X при тех же условиях потребление может составлять 130 Вт, а в случае AMD Ryzen 9 5950X — 123 Вт. При снижении температуры охлаждающего воздуха, повышении порога температуры процессора или менее жестких требованиях к уровню шума пределы мощности можно увеличить. К достоинствам кулера следует отнести малую высоту (92 мм), сочетающуюся с относительно высокой охлаждающей способностью. Однако при этом нужно учитывать ограниченную совместимость с материнскими платами и высокими модулями памяти. Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку вентиляторов в случае белого варианта, а ценители строгой классики могут выбрать черный вариант кулера.
