Обзор материнской платы H370 Aorus Gaming 3 WiFi на чипсете Intel H370

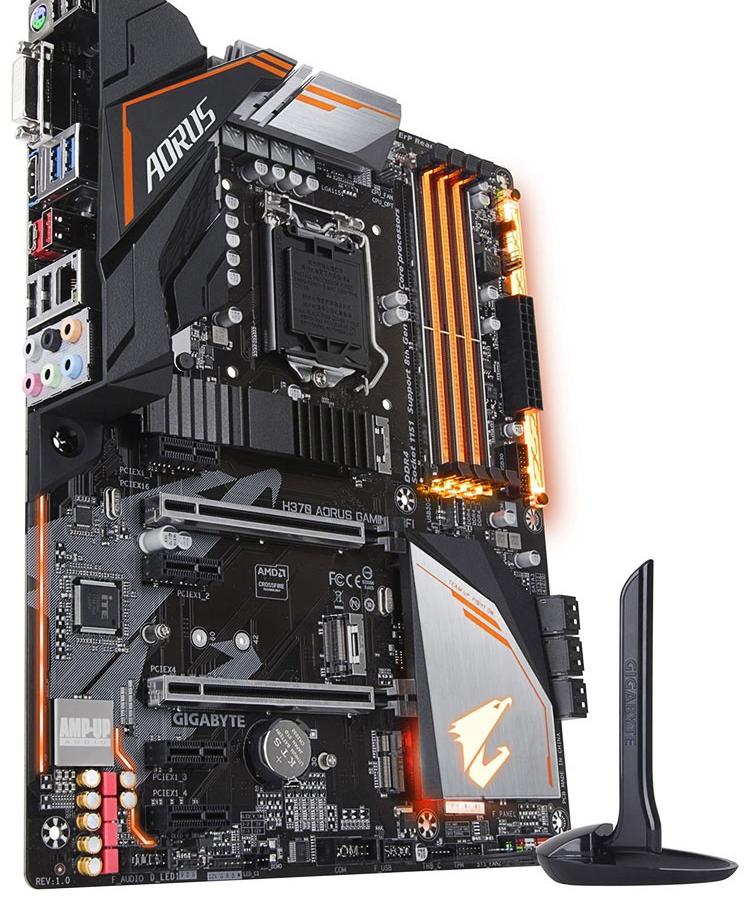

Компания Gigabyte одной из первых анонсировала материнские платы на новом чипсете Intel H370 под процессоры Intel Core 8-го поколения. В этой статье мы рассмотрим одну из моделей этого нового семейства: плату H370 Aorus Gaming 3 WiFi.

Комплектация и упаковка

Плата H370 Aorus Gaming 3 WiFi поставляется в небольшой по размерам коробке, оформленной в фирменном стиле линейки Aorus.

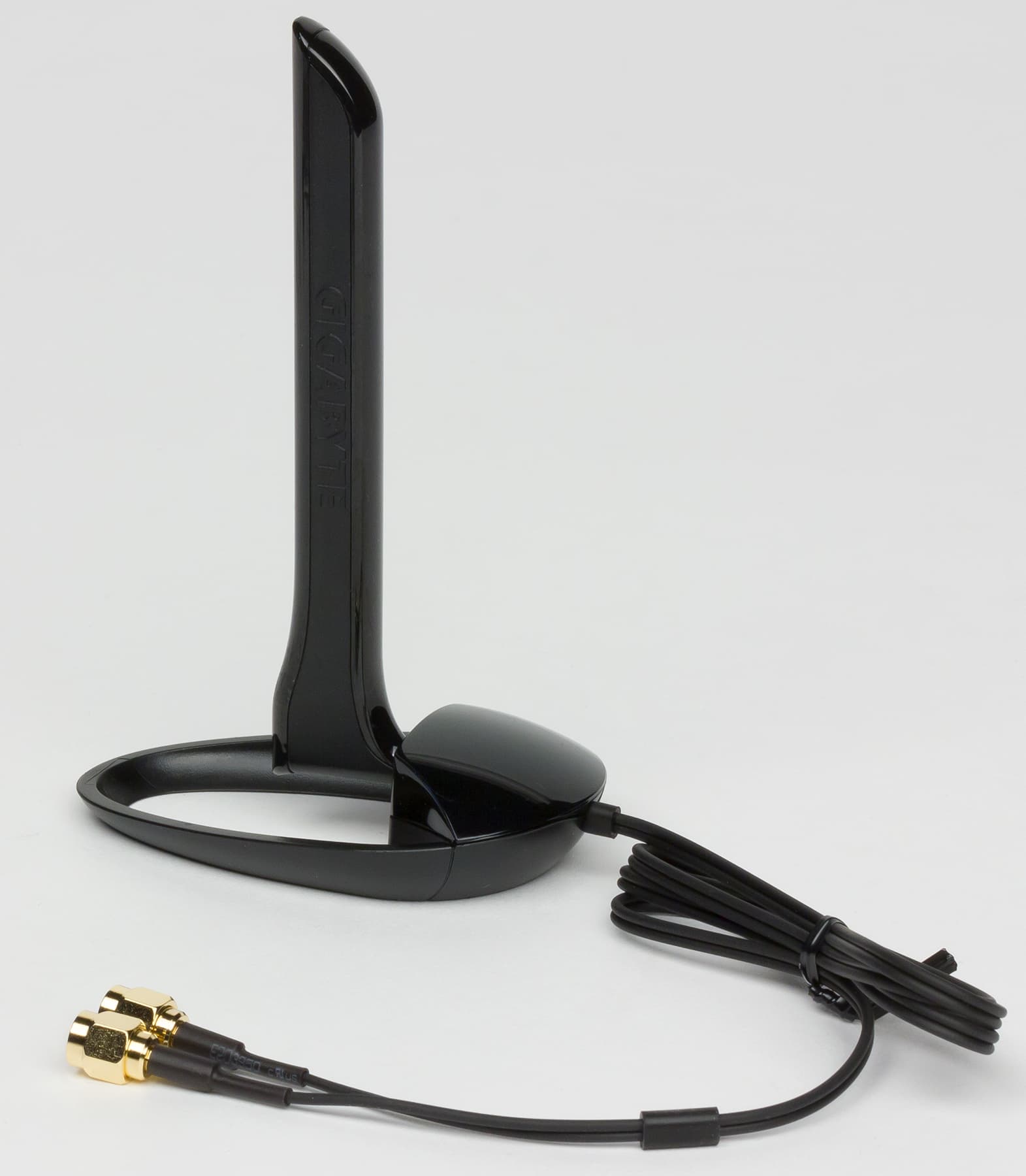

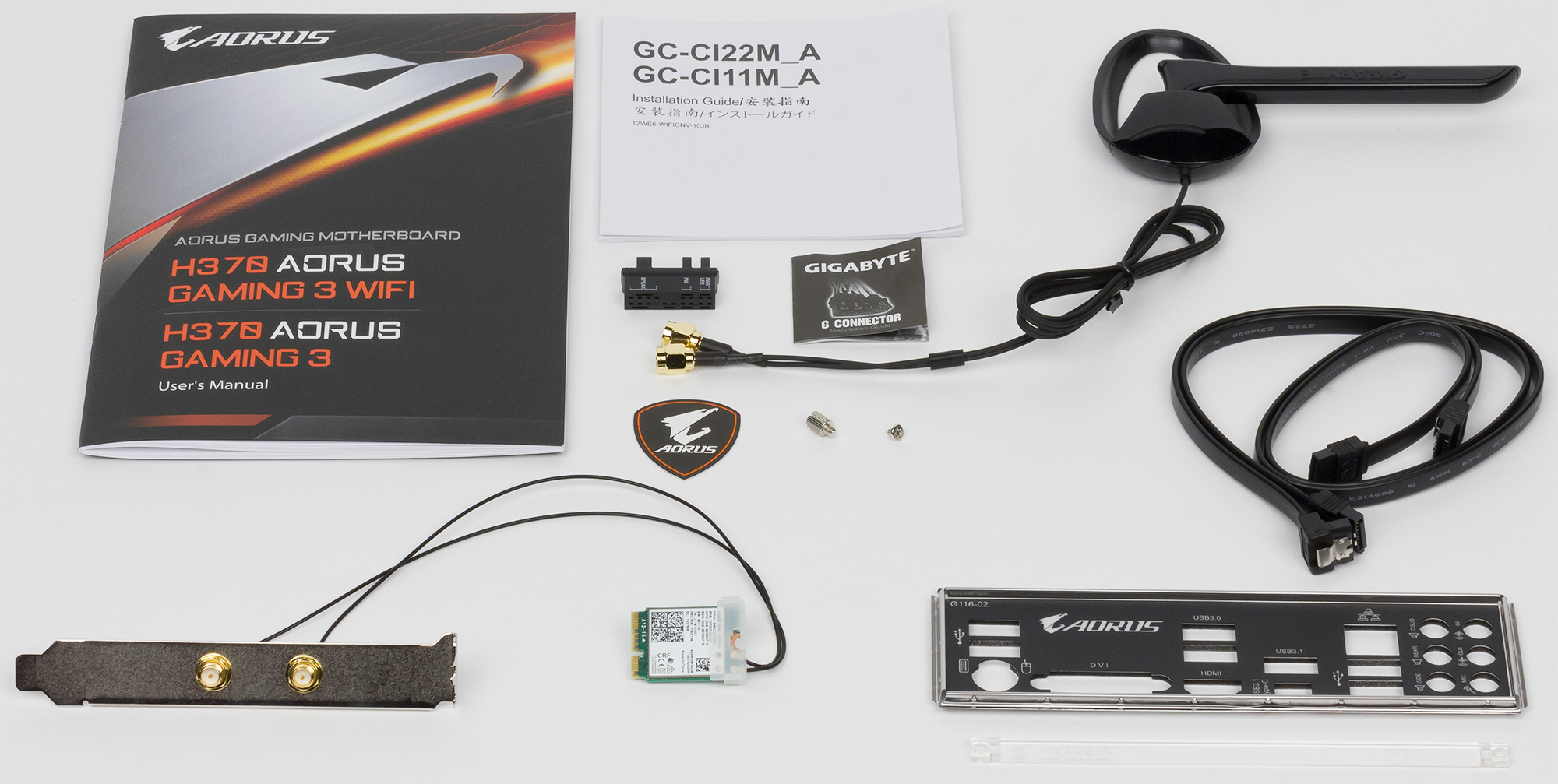

Комплект поставки включает в себя руководство пользователя, два SATA-кабеля (все разъемы с защелками, два кабеля имеет угловой разъем с одной стороны), заглушку для задней панели платы и G-коннектор для облегчения подключения проводов от фронтальной панели корпуса к плате, а также эмблему, наклеиваемую на корпус с логотипом Aorus, и Wi-Fi-модуль с антенной.

Конфигурация и особенности платы

Сводная таблица характеристик платы H370 Aorus Gaming 3 WiFi приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel H370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер Intel i219-V
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
4 × PCI Express 3.0 x1
3 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 4 × USB 3.0 (Type-A)
1 × USB 3.0 (Type-С)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
6 × USB 2.0

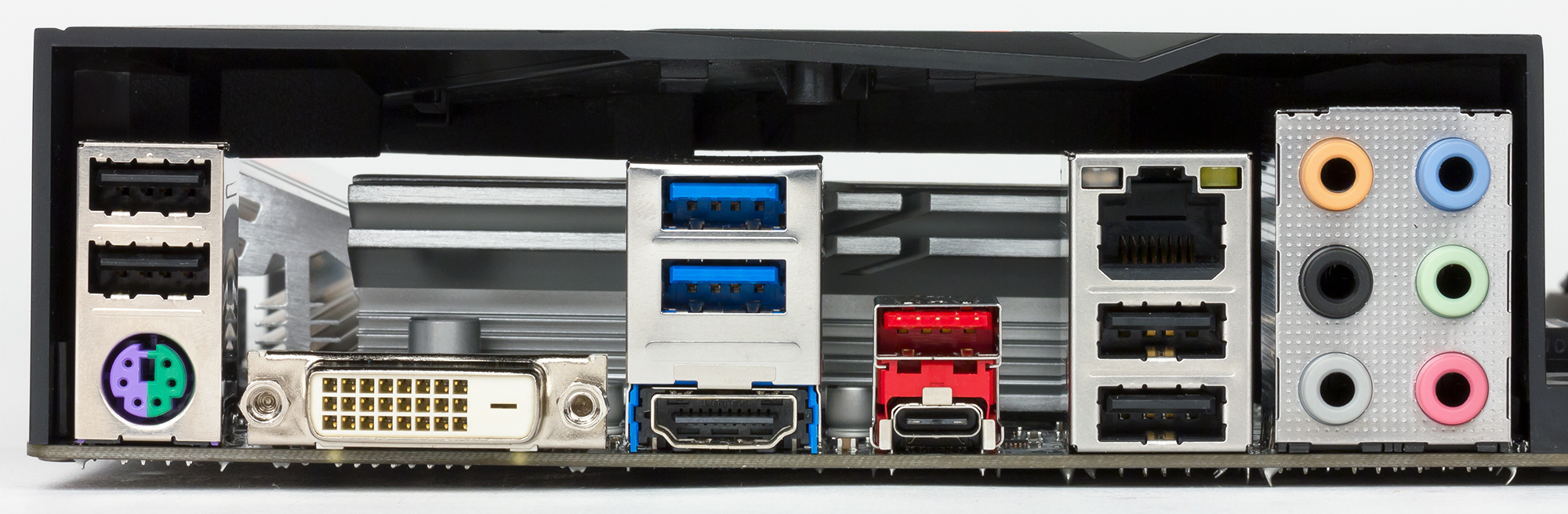

Разъемы на задней панели 2 × USB 3.0 (Type-A)
4 × USB 2.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
1 × HDMI
1 × DVI-D
1 × RJ-45
1 × PS/2
6 аудиоразъемов типа миниджек (3,5 мм)
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
3 × M.2
5 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
1 разъем для подключения портов USB 2.0
1 разъем для подключения порта USB 3.0 (Type-C)
1 разъем для подключения COM-порта
2 разъема для подключения RGB-ленты
2 разъема для подключения цифровой RGB-ленты
Форм-фактор ATX (305×244 мм)
Цены

Форм-фактор

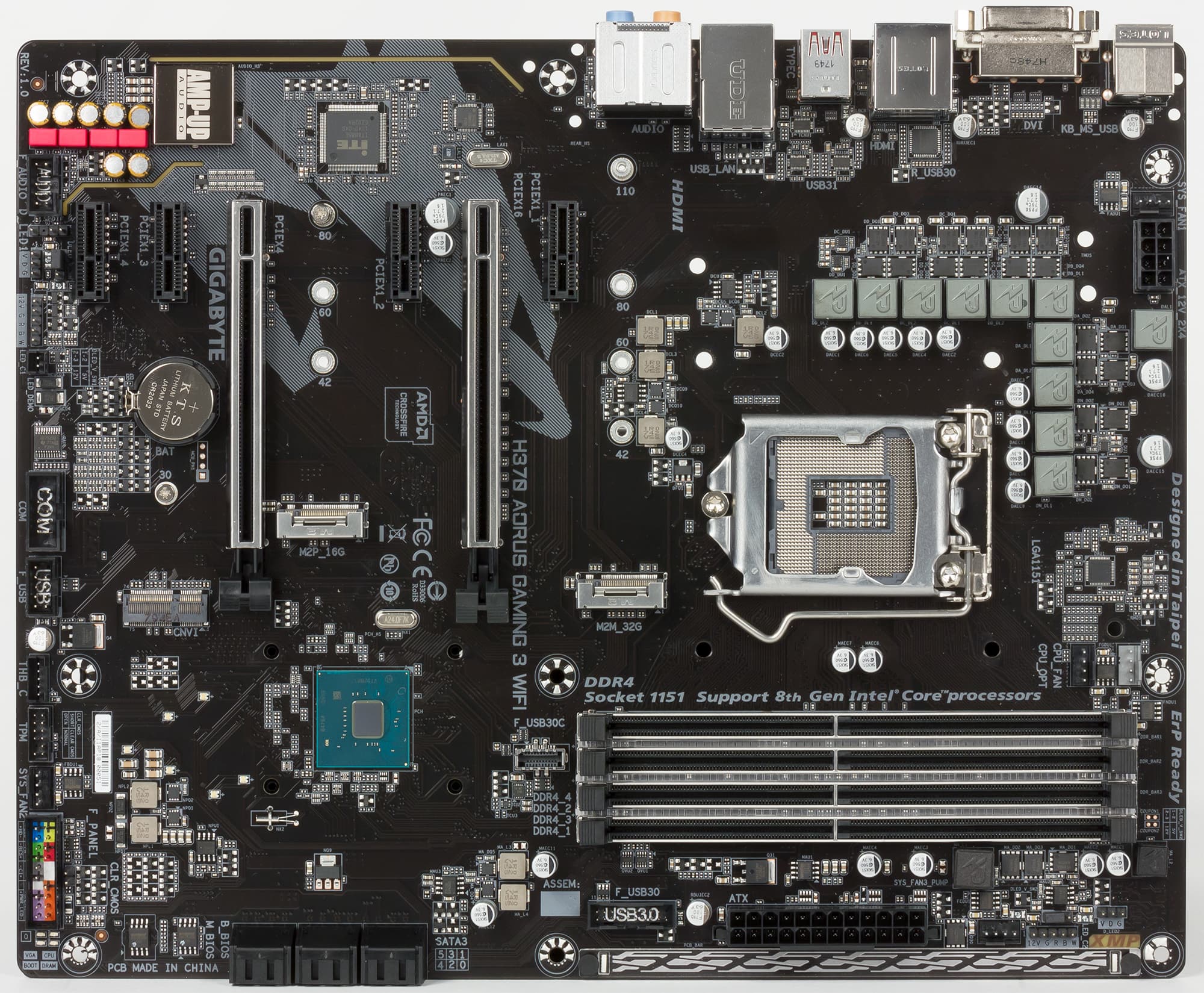

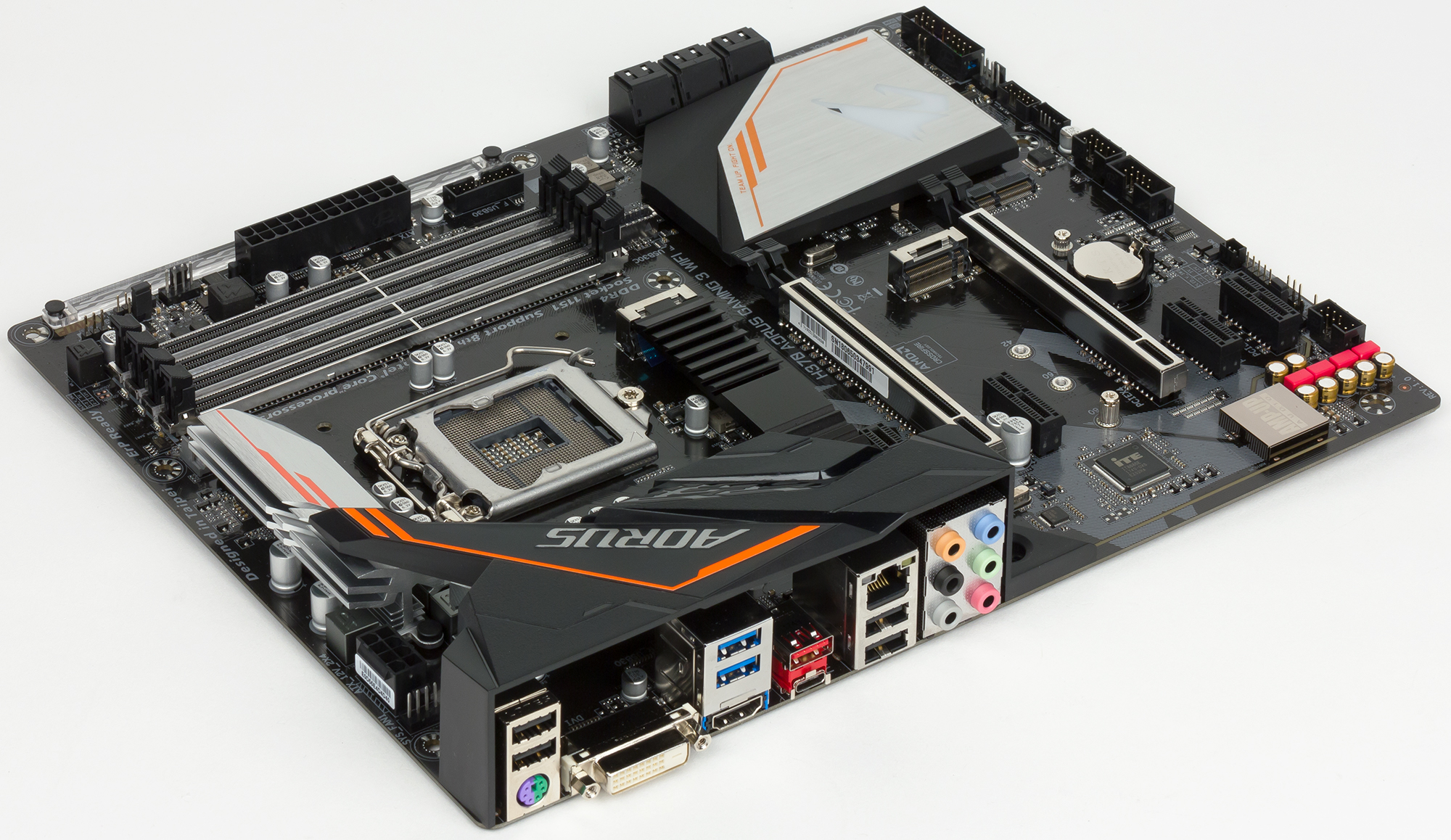

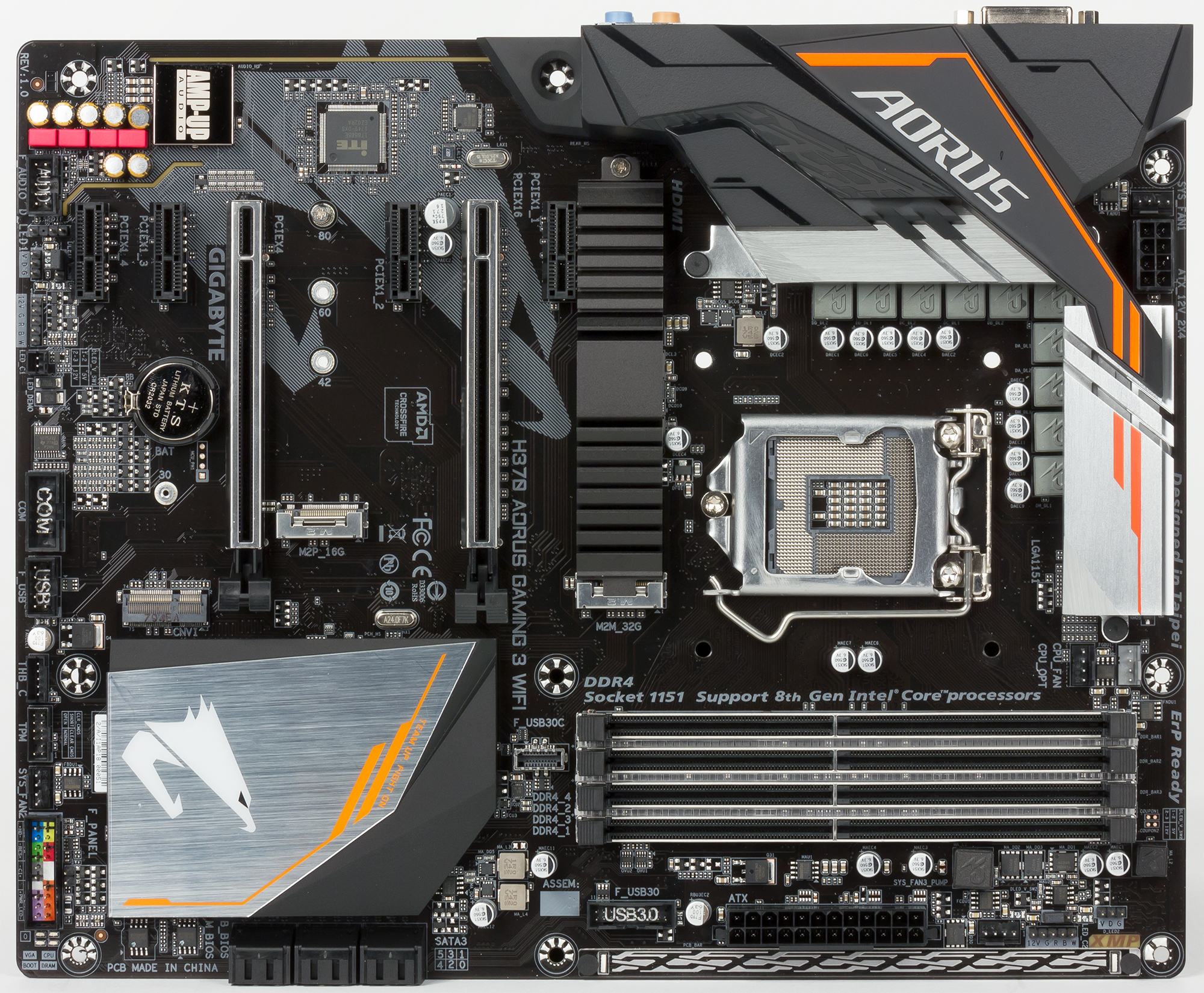

Плата H370 Aorus Gaming 3 WiFi выполнена в форм-факторе ATX (305×244 мм). Для ее монтажа в корпус предусмотрено девять отверстий.

Чипсет и процессорный разъем

Плата H370 Aorus Gaming 3 WiFi основана на новом чипсете Intel H370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

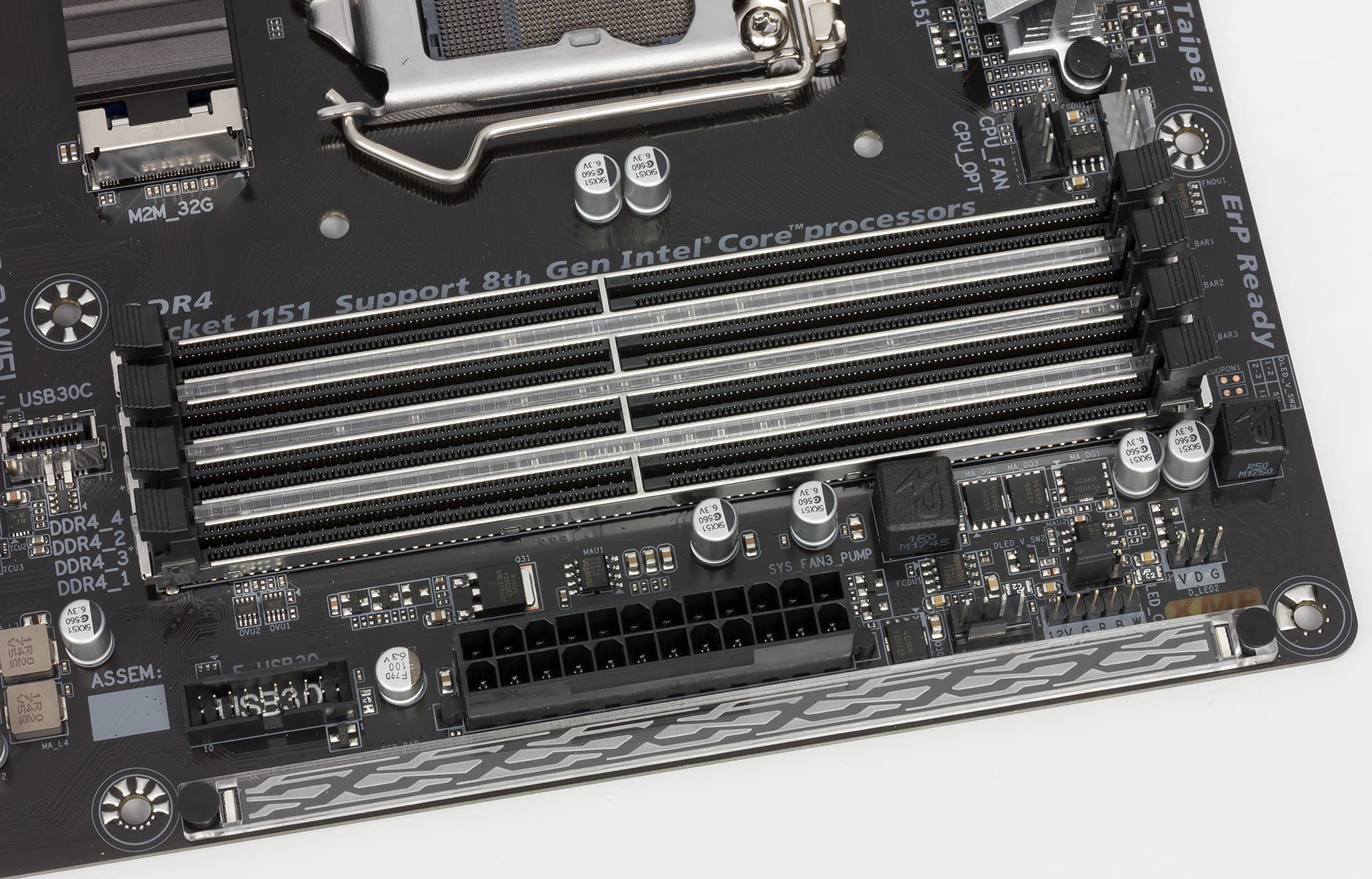

Для установки модулей памяти на плате H370 Aorus Gaming 3 WiFi предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

Для установки видеокарт, плат расширения и накопителей на материнской плате H370 Aorus Gaming 3 WiFi имеется два слота с форм-фактором PCI Express x16, четыре слота PCI Express 3.0 x1 и три разъема M.2.

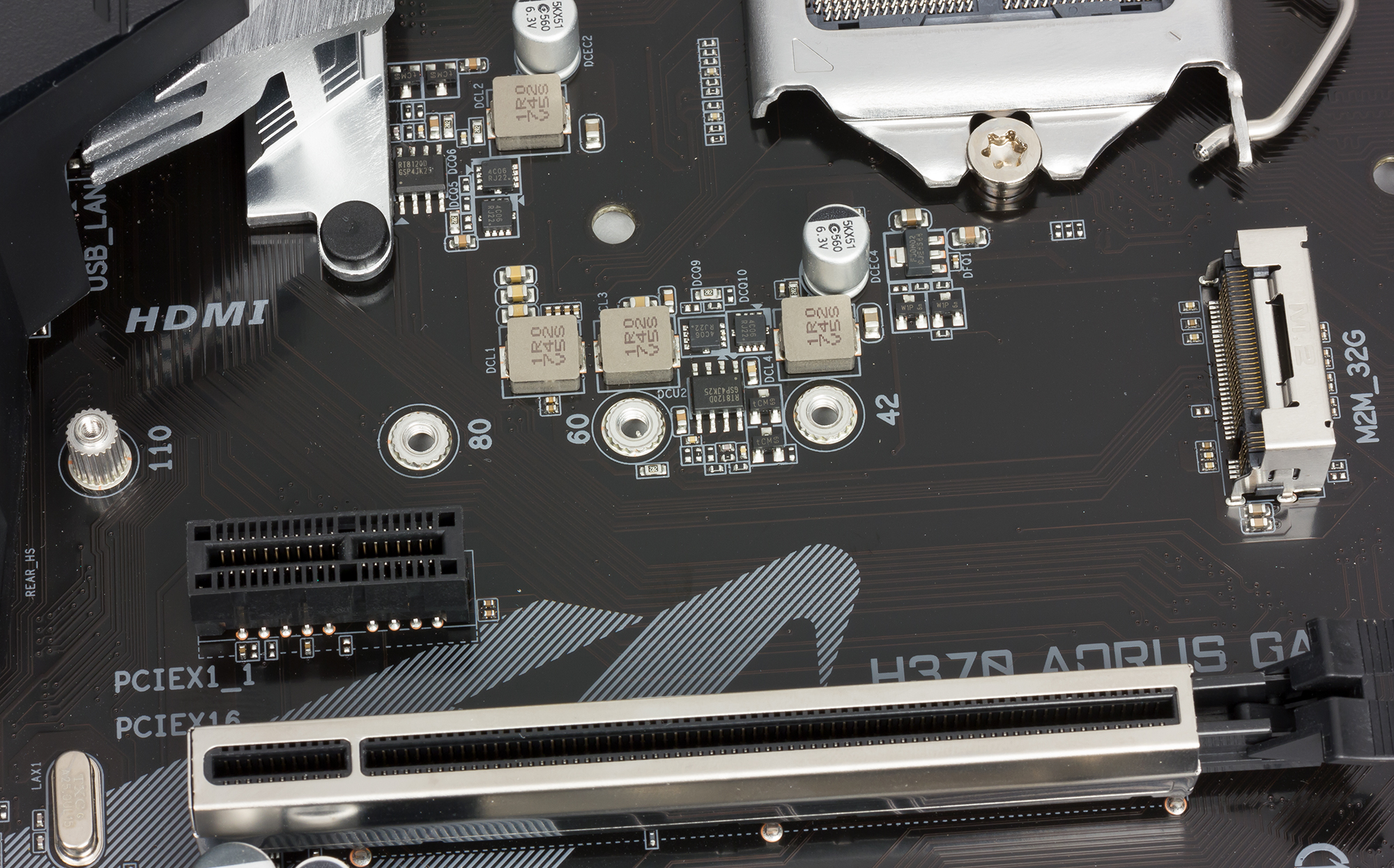

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Второй слот с форм-фактором PCI Express x16 реализован на базе чипсетных линий PCIe 3.0, и работает на скорости x4, то есть представляет собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Естественно, плата не поддерживает технологию Nvidia SLI и допускает лишь объединение двух видеокарт по технологии AMD CrossFireX (в несимметричном режиме).

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel H370.

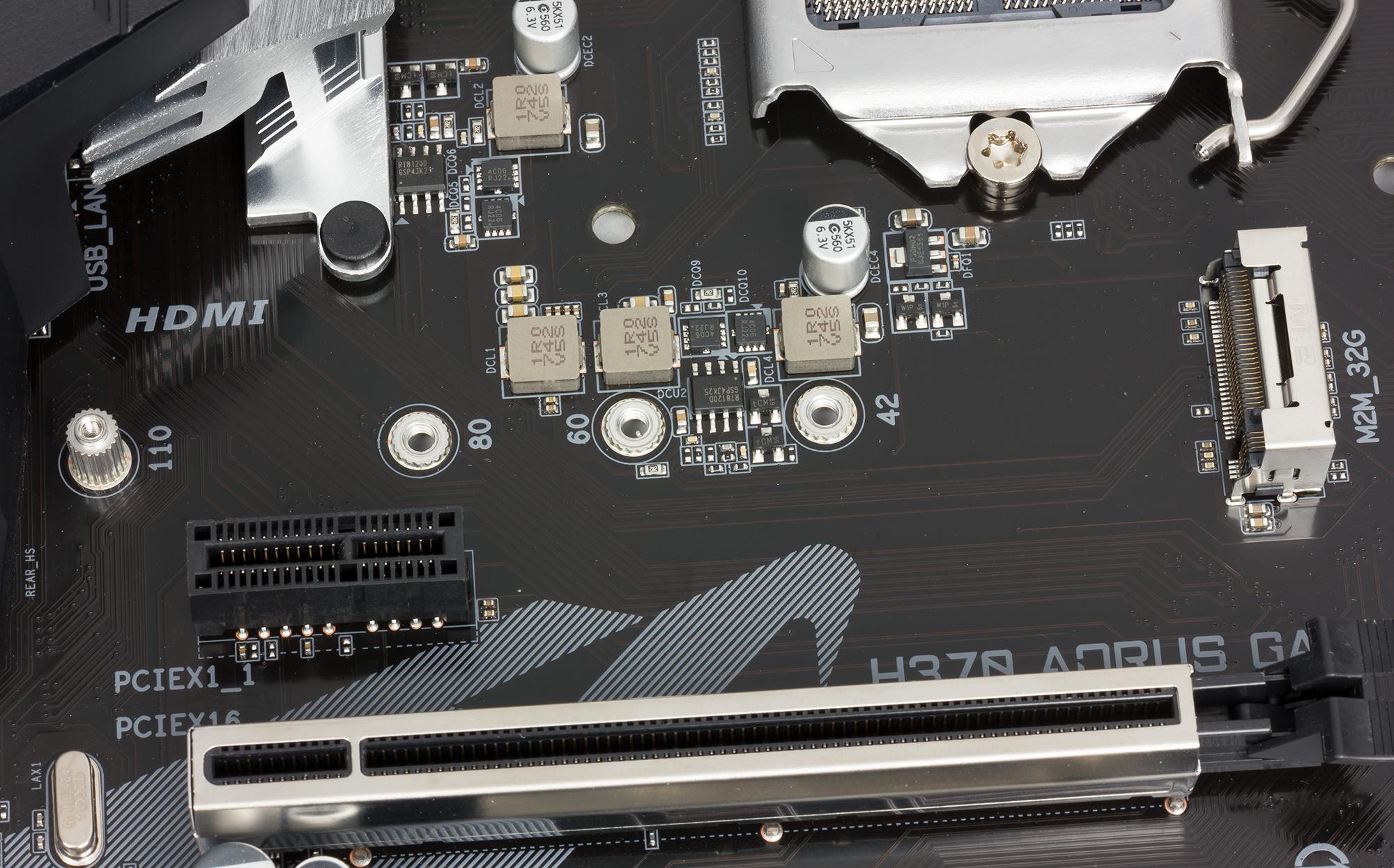

Как уже отмечалось, кроме слотов PCI Express на плате имеются три разъема M.2, реализованные через чипсет. Один разъем (M2M_32G) поддерживает накопители типоразмера 2242/2260/2280/22110 с интерфейсом только PCIe 3.0 x4/x2.

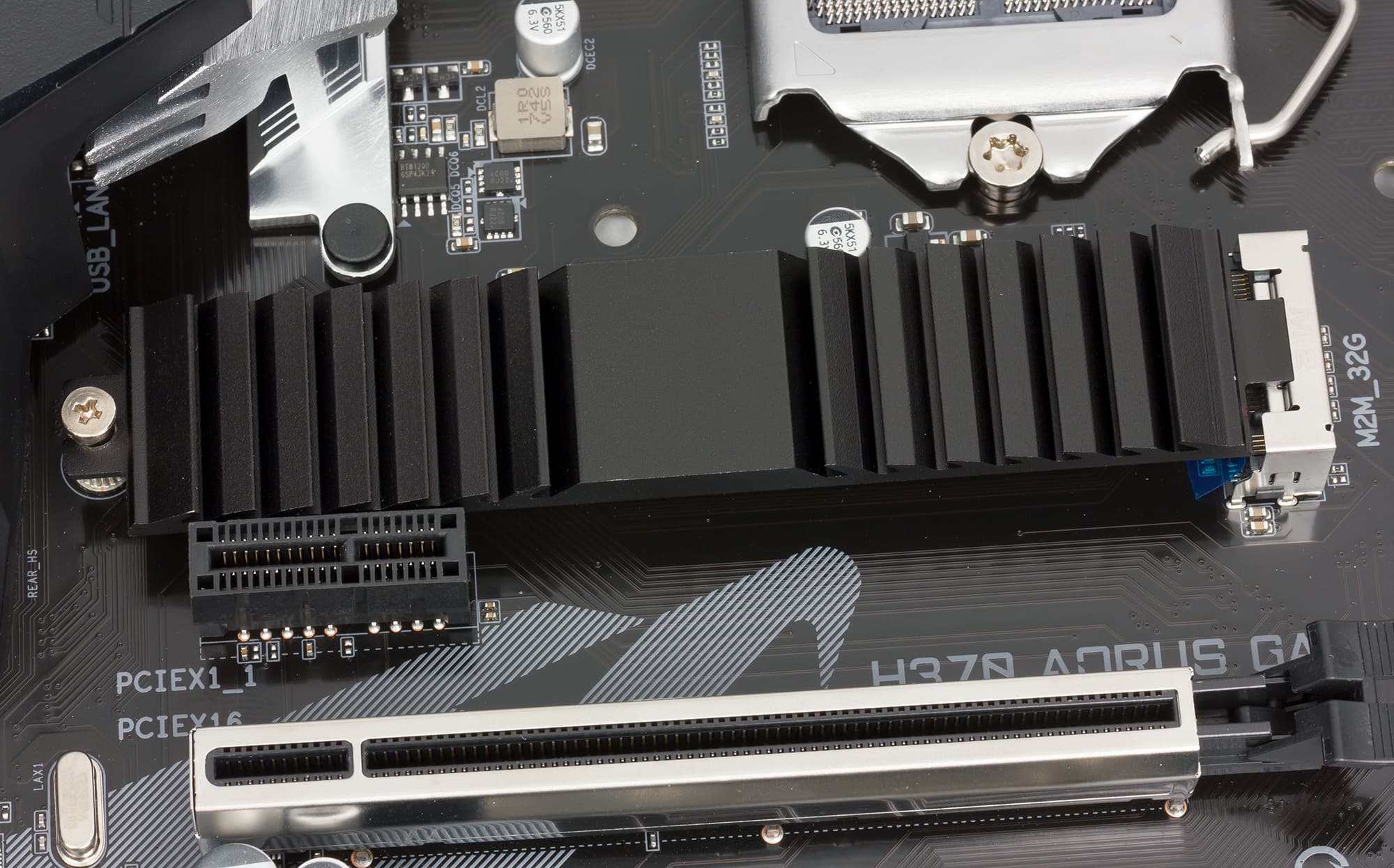

Для накопителя, устанавливаемого в этот разъем, предусмотрен радиатор.

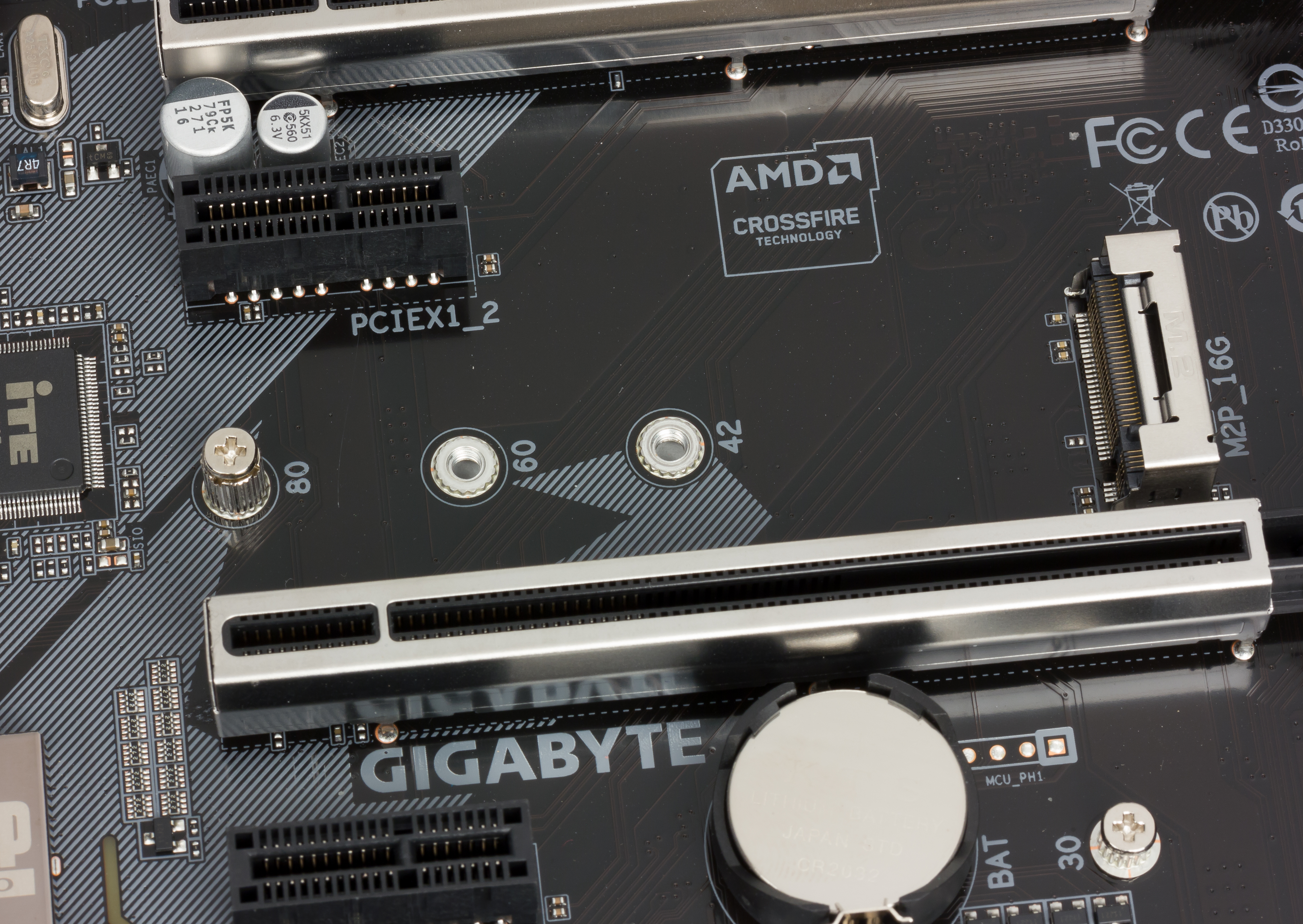

Второй разъем (M2P_16G) поддерживает накопители типоразмера 2242/2260/2280 с интерфейсом PCIe 3.0 x2 и SATA 6 Гбит/с.

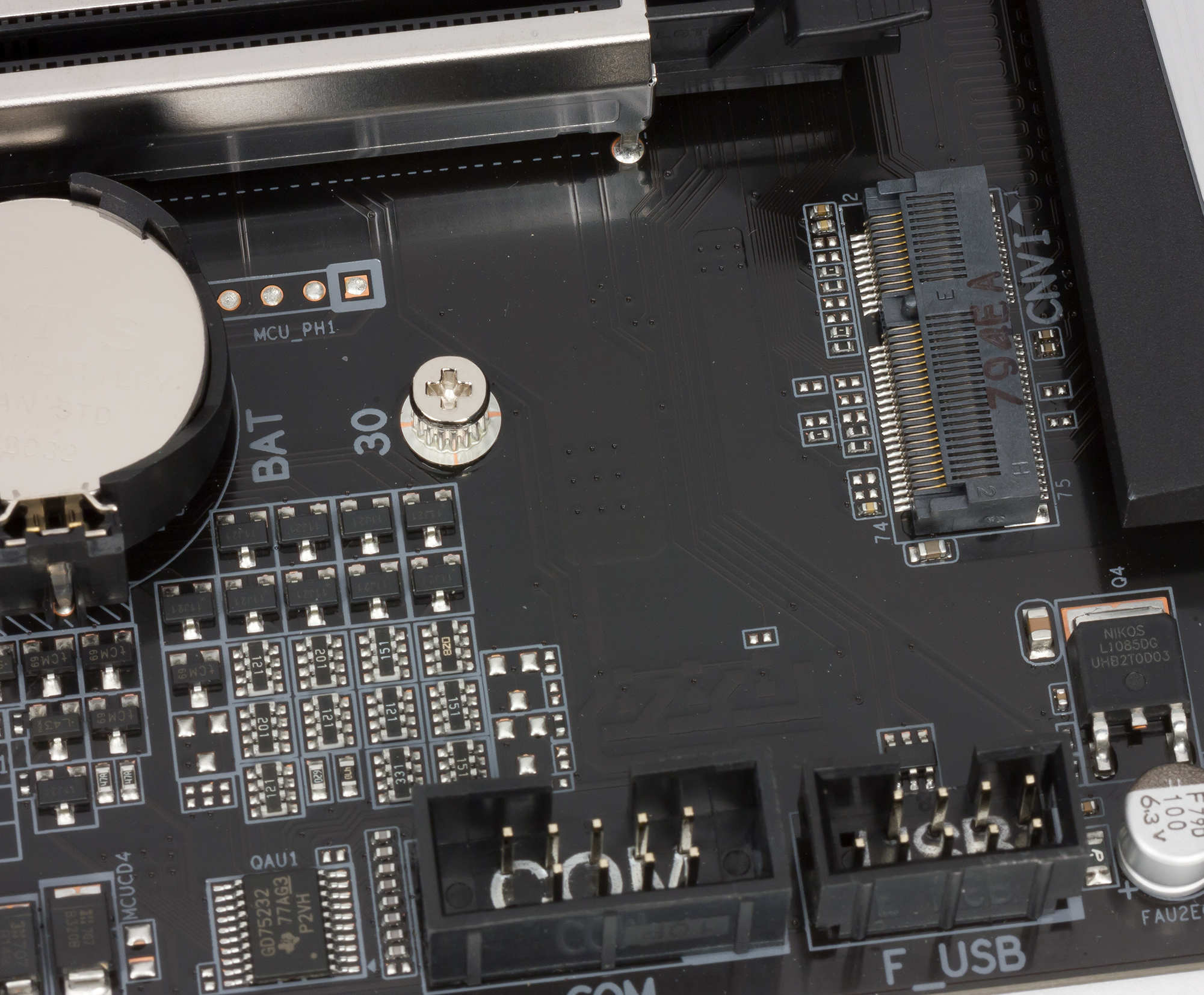

Еще один разъем M.2 (CNVI) предназначен для установки Wi-Fi-модуля, который поставляется в комплекте с платой. Этот разъем обеспечивает интерфейс PCIe x1.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4 и DVI-D.

SATA-порты

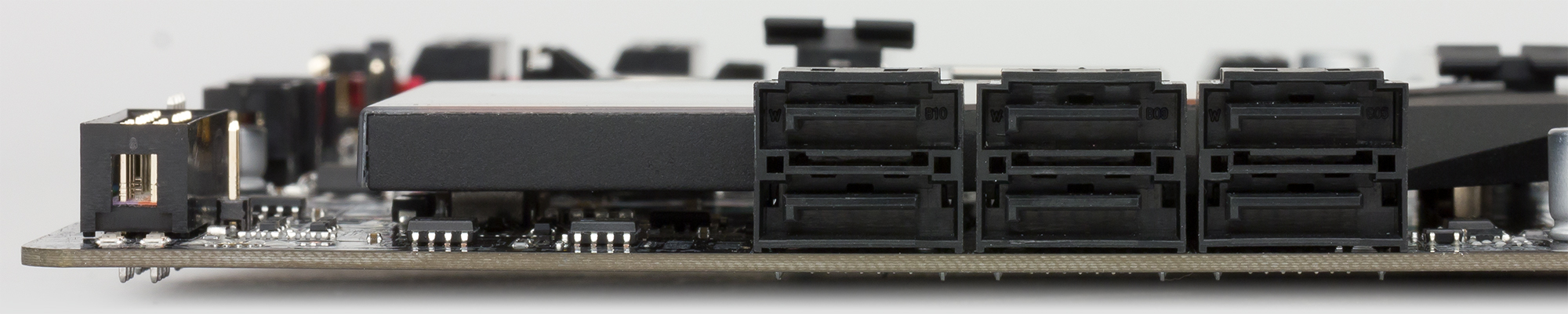

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel H370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено пять портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Все USB порты реализованы непосредственно через новый чипсет Intel H370. Два порта USB 3.0 (Type-A), четыре порта USB 2.0, а также два порта USB 3.1 (Type-A, Type-C) выведены на заднюю панель платы. Для подключения еще четырех двух портов USB 2.0 и двух портов USB 3.0 на плате имеется два разъема соответствующих разъема (по два порта на разъем). Кроме того, имеется разъем вертикального типа для подключения фронтального порта USB 3.0 (Type-C)

Сетевой интерфейс

Для подключения к сети на плате H370 Aorus Gaming 3 WiFi предусмотрен гигабитный интерфейс на базе контроллера PHY-уровня Intel i219-V.

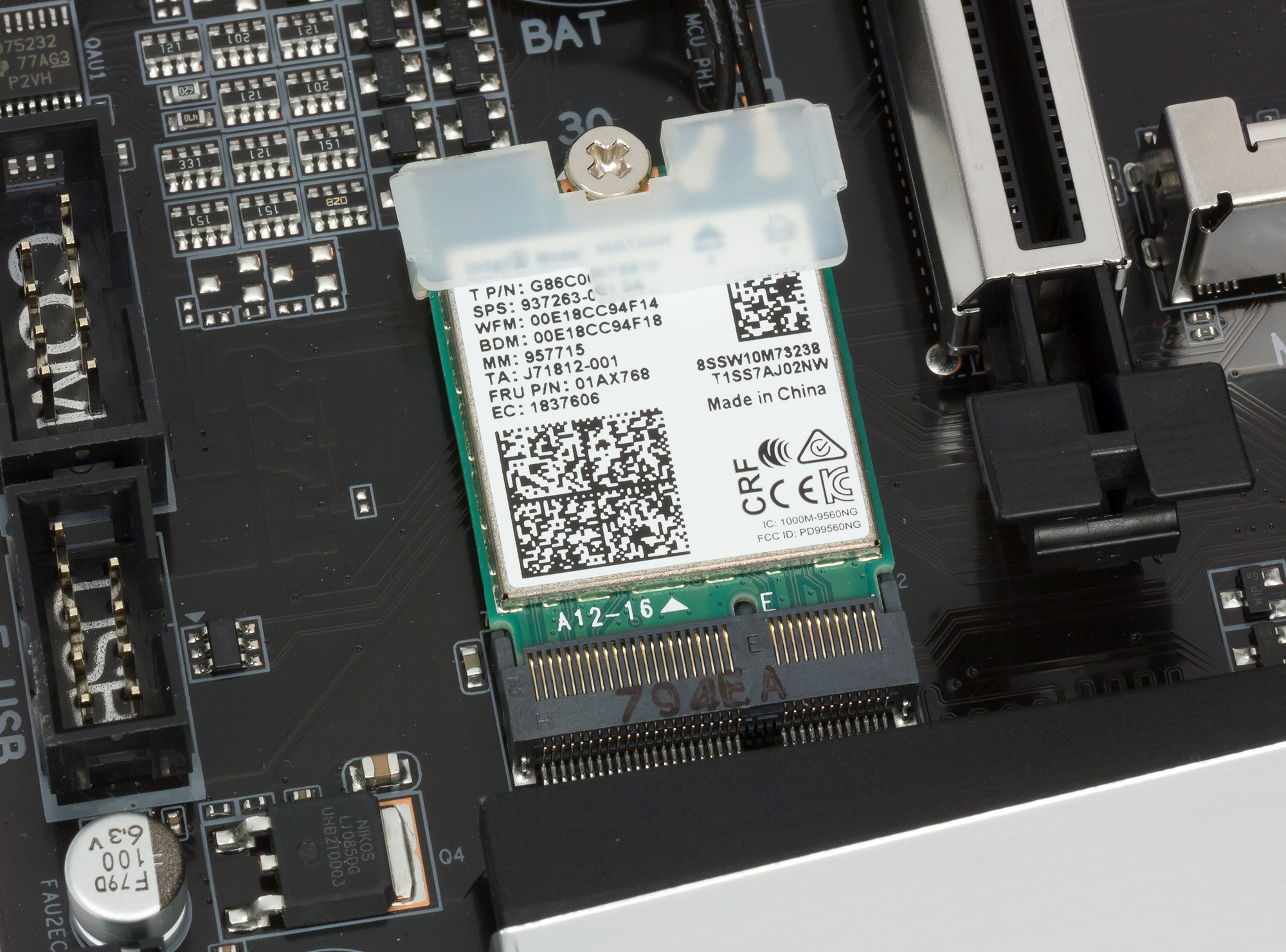

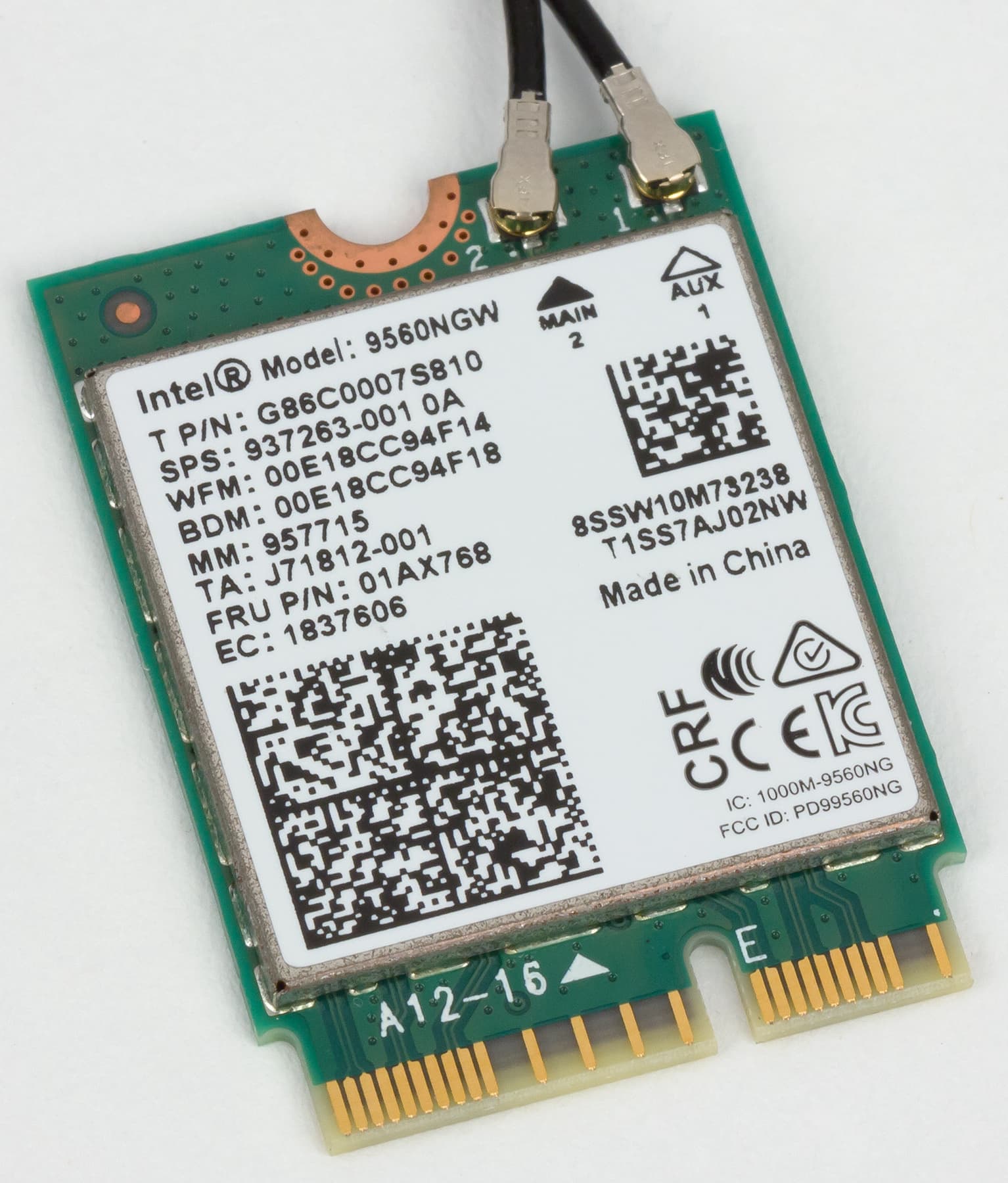

Кроме того, как уже отмечалось, в комплект платы входит Wi-Fi-модуль Intel 9560NGW типоразмера 2230, который устанавливается в разъем M.2 (ключ E).

Как это работает

В отличие от чипсета Intel Z370, который ничем не отличается от Intel Z270 кроме поддержки процессоров Intel Core 8-го поколения, между чипсетами Intel H370 и Intel H270 есть весьма существенное различие: в H370 реализована поддержка портов USB 3.1, чего не было у H270.

Чипсет Intel H370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0/3.1 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0/3.1 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 8 портов USB 3.0 и не более 4 портов USB 3.1, но так, чтобы в сумме было не более 8 портов USB 3.1/USB 3.0, а общее количество USB-портов (включая USB 2.0) не превосходило 14. Кроме того, должно быть не более 6 портов SATA и не более 20 портов PCIe 3.0.

Если говорить об отличиях между чипсетами Intel Z370 и Intel H370, то они следующие. Во-первых, чипсет Intel Z370 позволяет разгонять процессор, чего нельзя реализовать на плате с чипсетом Intel H370. Во-вторых, чипсет Intel Z370 позволяет комбинировать 16 процессорных линий PCIe 3.0 как один порт x16, как два порта x8 или как один порт x8 и два порта x4. Чипсет Intel H370 позволяет группировать эти линии только в порт x16. В-третьих, в чипсете Intel H370 на четыре порта PCIe 3.0 меньше, чем в чипсете Intel Z370. В-четвертых, чипсет Intel Z370 обеспечивает поддержку технологии Intel RST для PCIe 3.0 для трех устройств, а чипсет Intel H370 — только для двух. Говоря проще, на платах с чипсетом Intel H370 не может быть больше двух разъемов M.2 (PCIe 3.0 x4/x2). И в-пятых, чипсет Intel Z370 поддерживает больше портов USB 3.0 (до 10), но не поддерживает порты USB 3.1.

А теперь посмотрим, как все это реализовано в варианте платы H370 Aorus Gaming 3 WiFi.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, четыре слота PCI Express 3.0 x1, два разъема M.2 для SSD-накопителей, разъем M.2 для Wi-Fi-модуля и гигабитный сетевой контроллер. Все это в совокупности требует 16 портов PCIe 3.0. Кроме того, задействуется еще шесть портов SATA, два порта USB 3.1 и пять портов USB 3.0, а это еще 13 HSIO-портов. То есть всего получается 29 HSIO-портов. Но это мы не учли, что один разъем M.2 для SSD-накопителей может работать в SATA-режиме, поэтому без разделения портов тут не обошлось: порт SATA#1 разделяется с разъемом M2P_16G. Если задействуется порт SATA#1, то разъем M2P_16G будет доступен только в режиме PCIe 3.0 x2, если же разъем M2P_16G задействуется в режиме SATA, то порт SATA#1 будет недоступен.

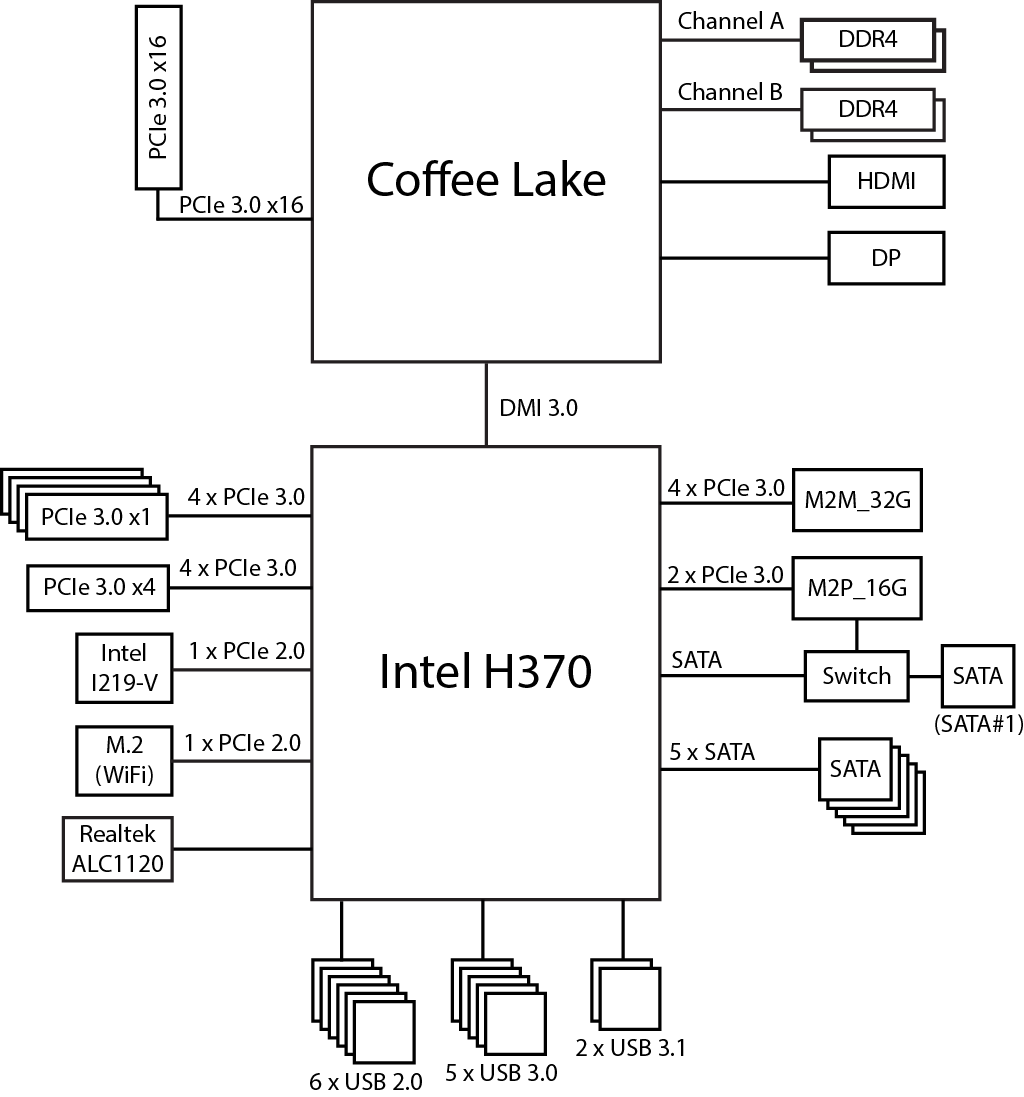

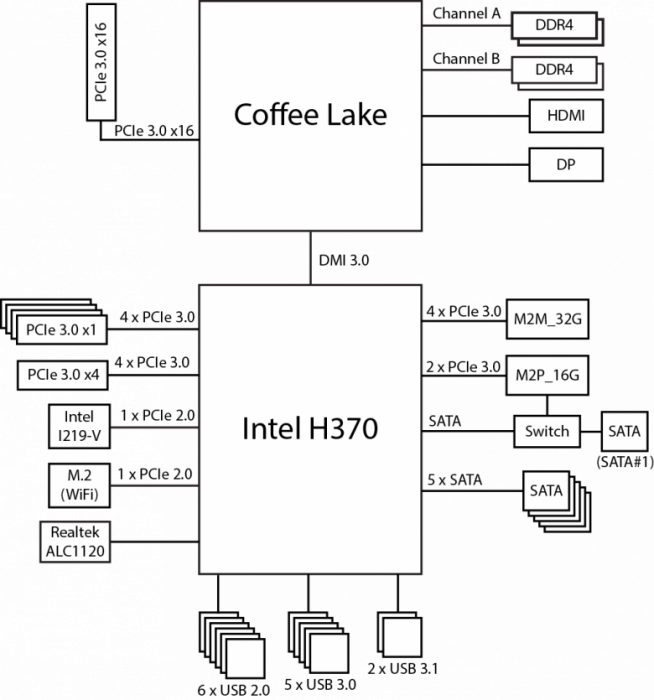

Блок-схема платы H370 Aorus Gaming 3 WiFi чипсета показана на рисунке.

Дополнительные особенности

Если говорить о дополнительных особенностях платы H370 Aorus Gaming 3 WiFi, то их не так много (не тот ценовой сегмент), но они есть. Правда, тут нет ни индикатора POST-кодов, ни каких-либо кнопок, но зато в большом изобилии подсветка.

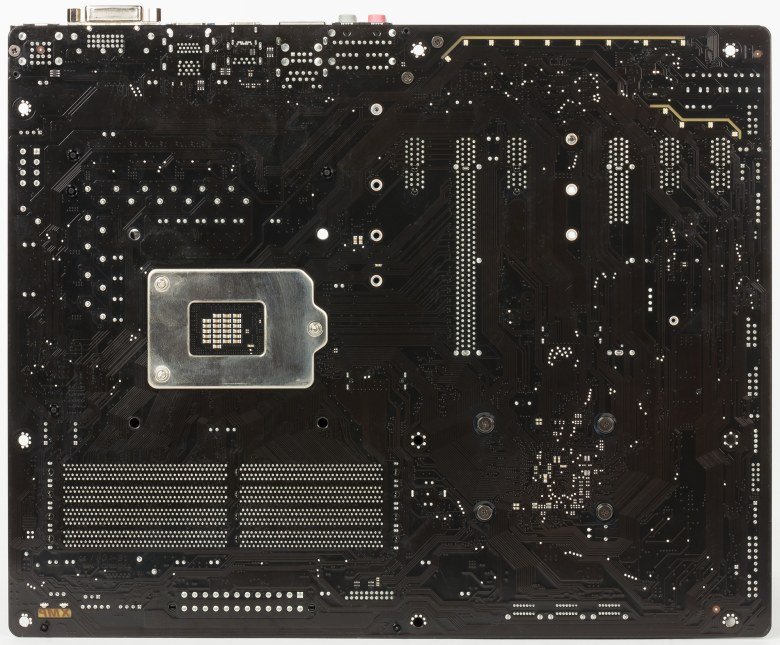

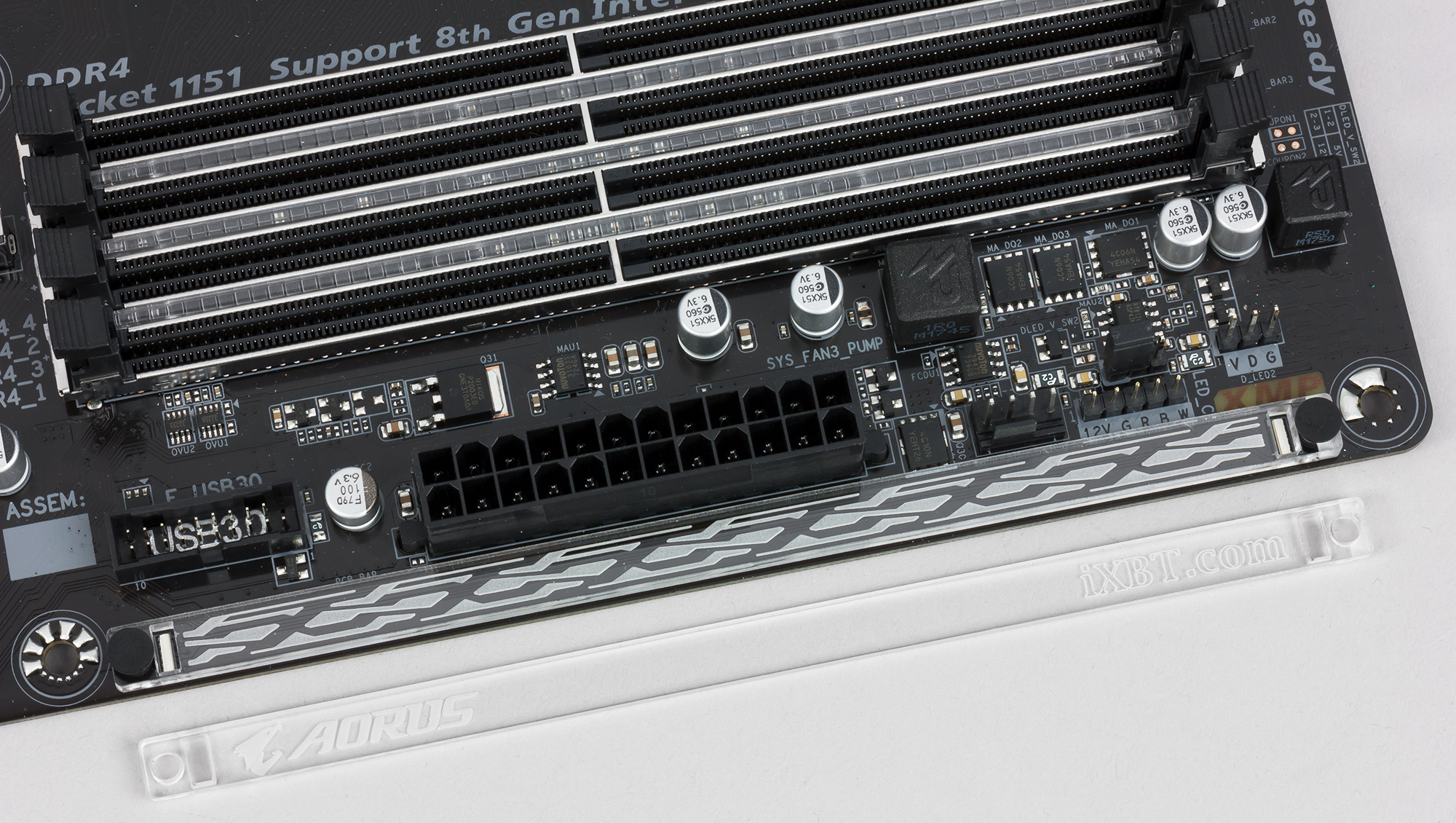

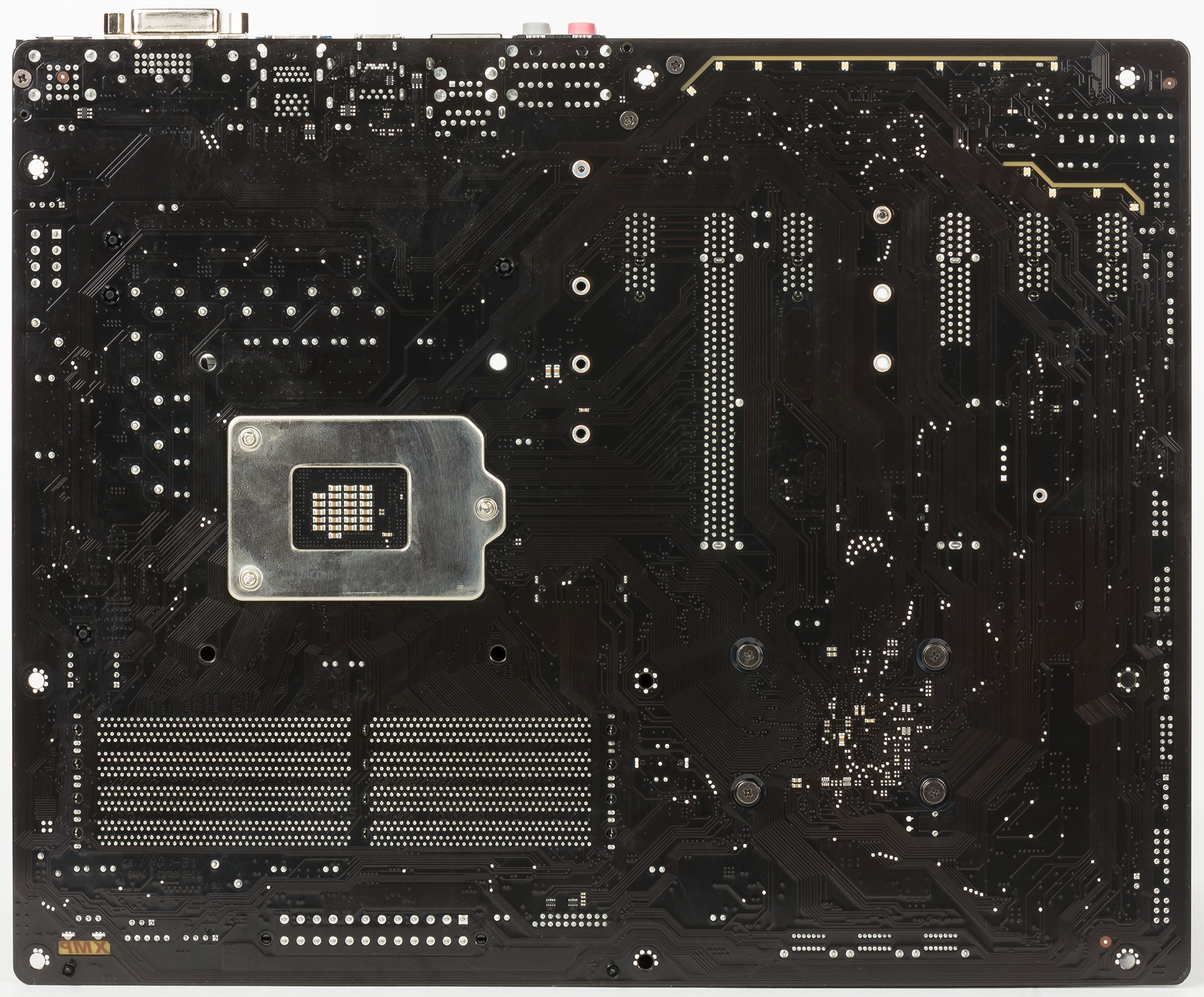

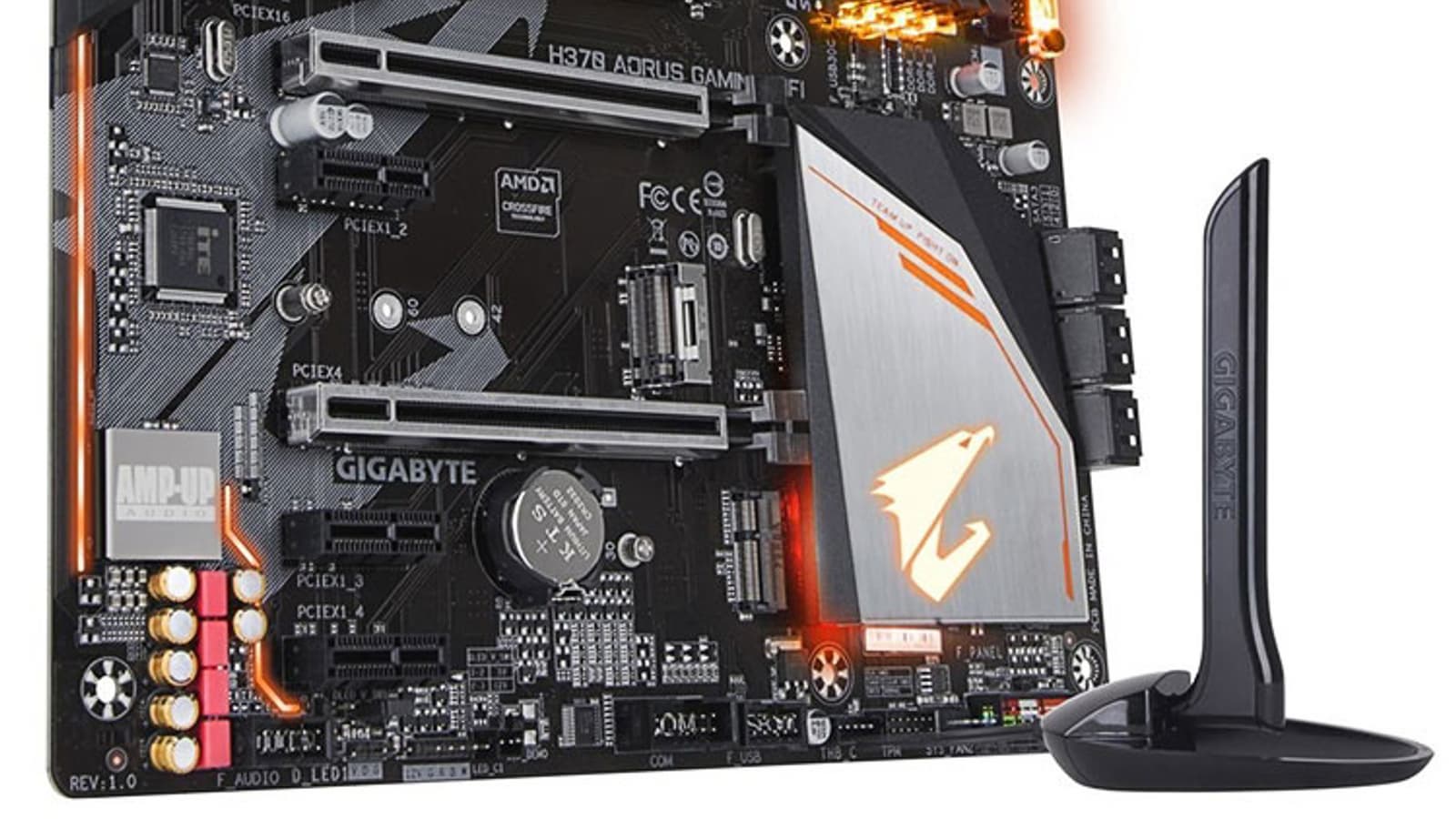

Подсвечиваются слоты памяти, радиатор чипсета, а также с обратной стороны платы подсвечивается контур зоны аудиотракта. Кроме того, рядом с 24-контактным разъемом питания имеется моддинговый подсвечиваемый элемент в виде узкой полоски оргстекла с нанесенным рисунком. По бокам этой полоски на плате имеются два светодиода, а сама полоска выполняет роль световода, причем полоска заменяемая.

Управлять подсветкой можно через встроенную в UEFI BIOS утилиту Gigabyte RGB Fusion. Доступно задание цвета подсветки и выбор эффекта свечения.

Еще одной особенностью платы является наличие аж четырех разъемов для подключения светодиодных лент: двух пятиконтактных (12V/G/R/B/W) для подключения стандартных неадресуемых лент 5050 RGB и двух цифровых трехконтактных (V/D/G) для адресуемых лент 5050 (с адресацией каждого светодиода). Два цифровых разъема дополнены переключателями (перемычками), которые позволяют задавать напряжение питания 5 или 12 В. Управление RGB-лентами производится через утилиту Aorus RGB Fusion, которую можно скачать с сайта производителя.

Система питания

Как и большинство плат, модель H370 Aorus Gaming 3 WiFi имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

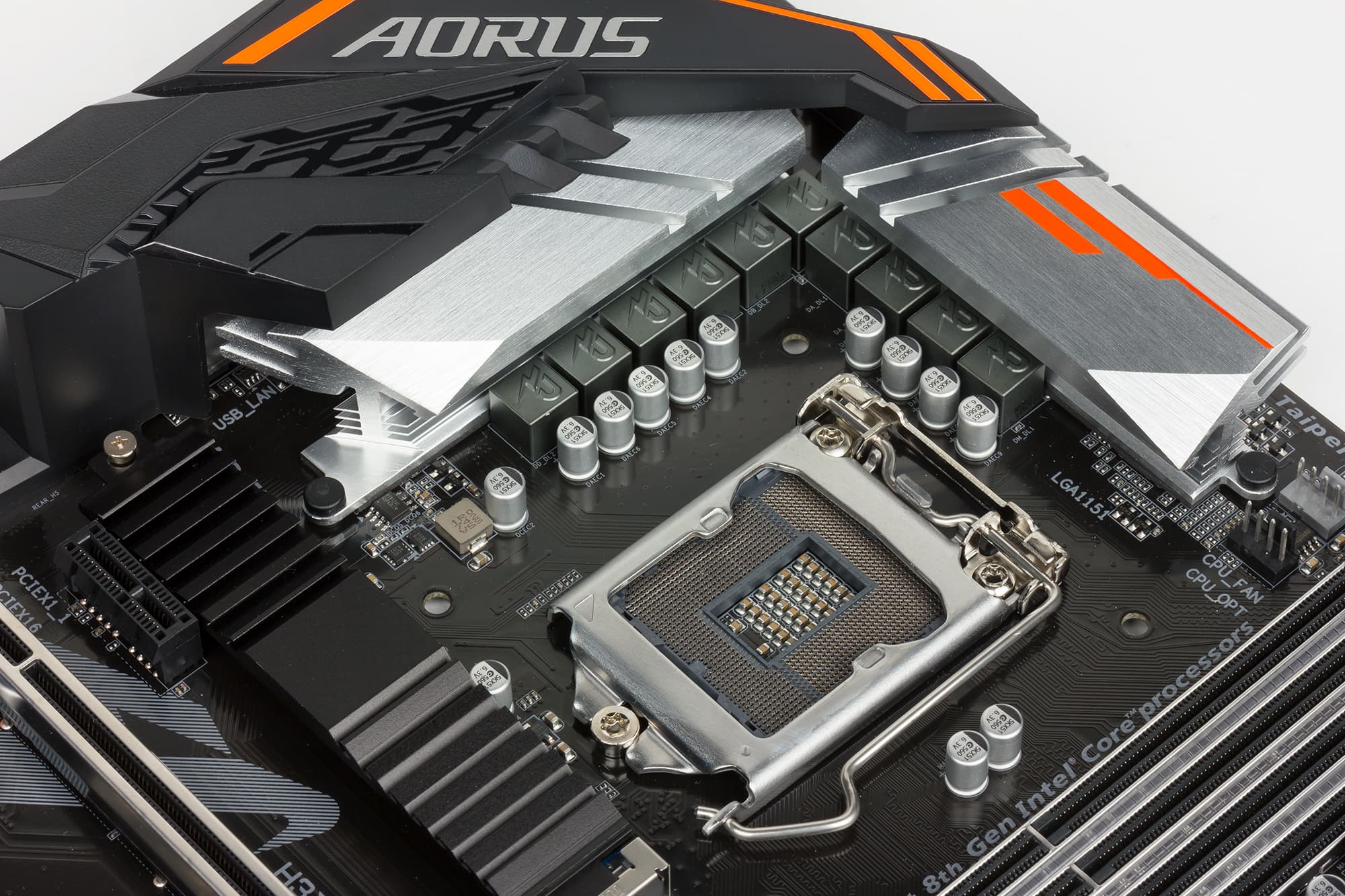

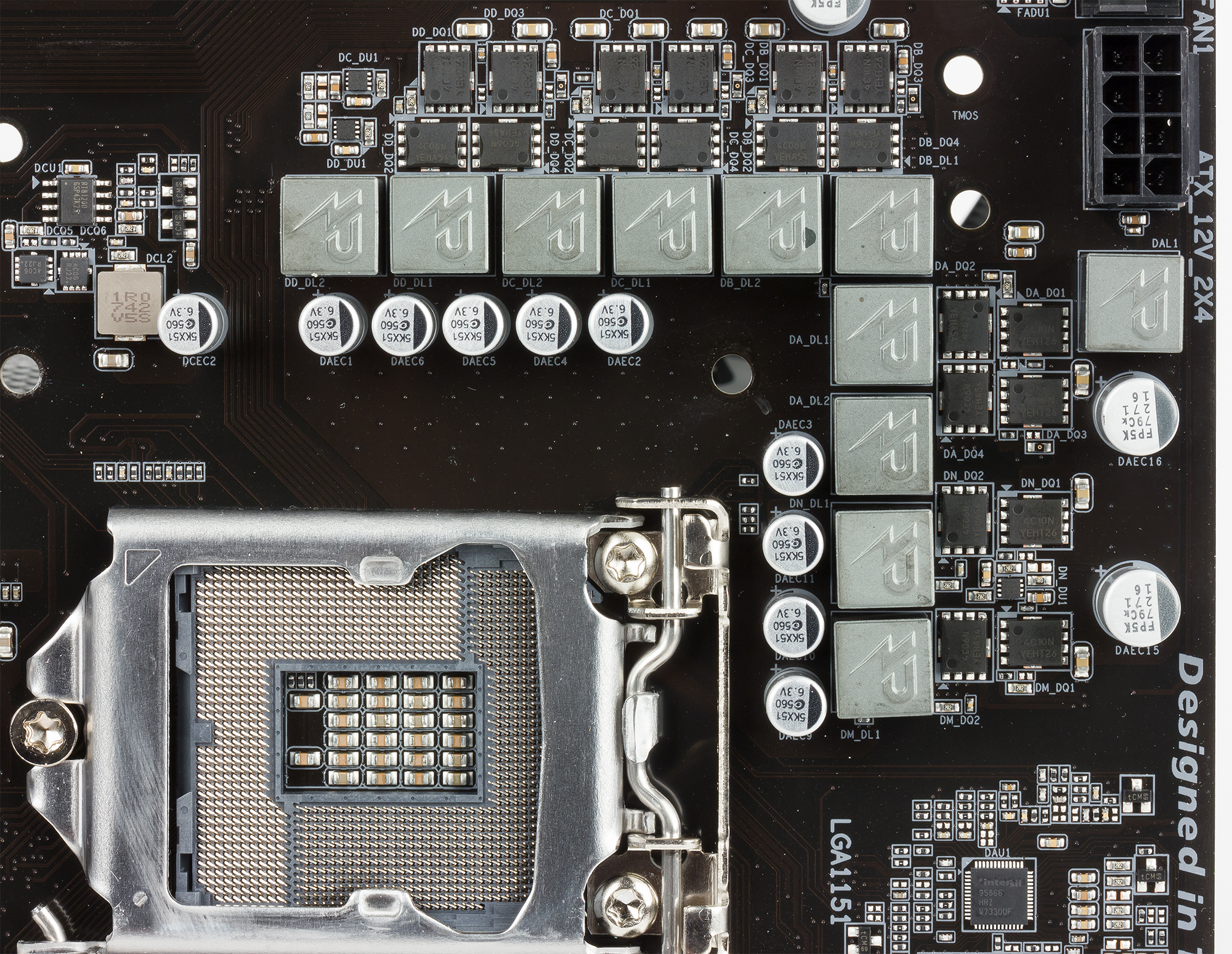

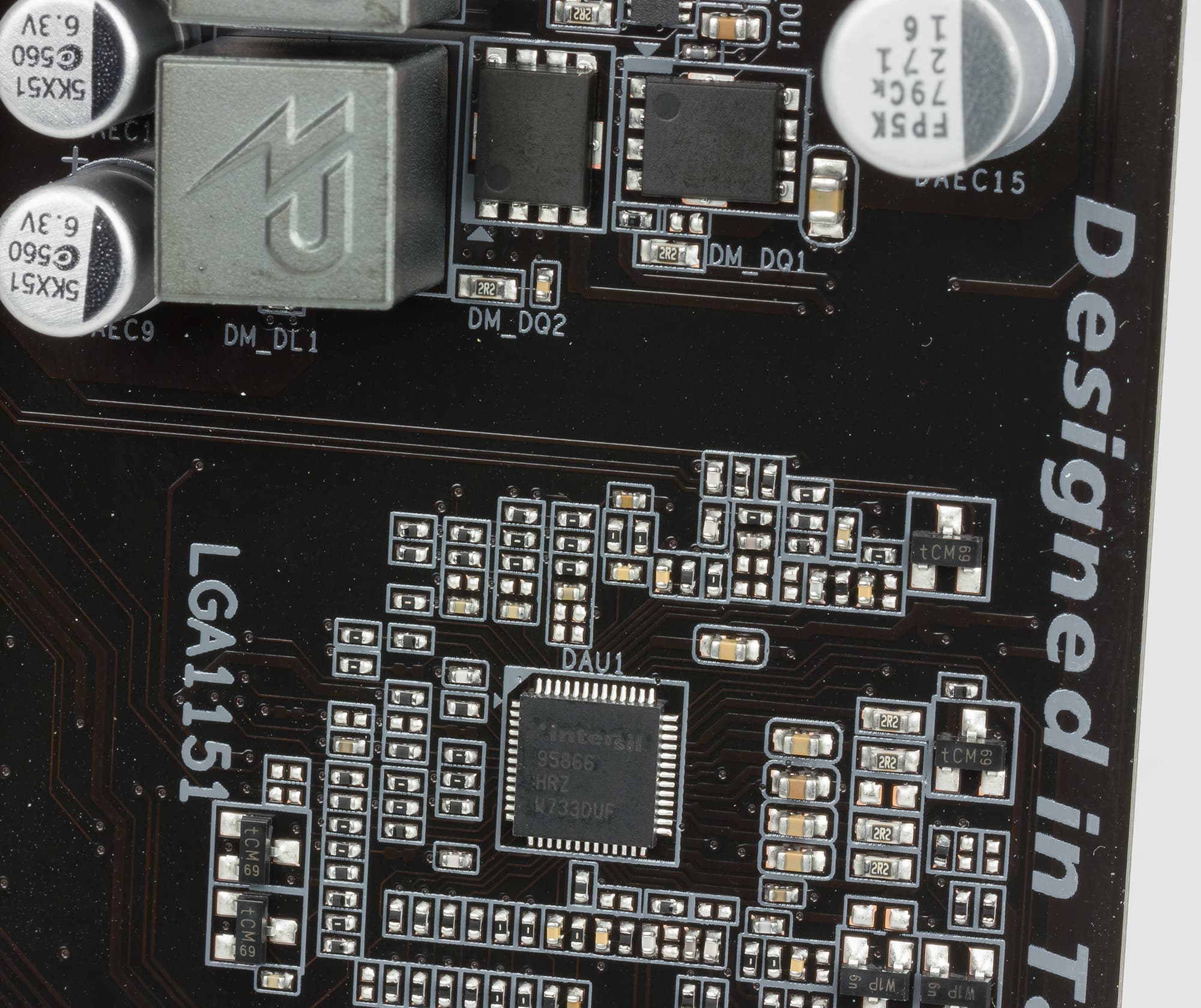

Регулятор напряжения питания процессора на плате является 10-канальным. Управляется регулятор напряжения питания 7-фазным (4+3) PWM-контроллером Intersil ISL95866. В каждом канале питания используется пара MOSFET-транзисторов NTMFS4C06N и NTMFS4C10N компании On Semiconductor.

Система охлаждения

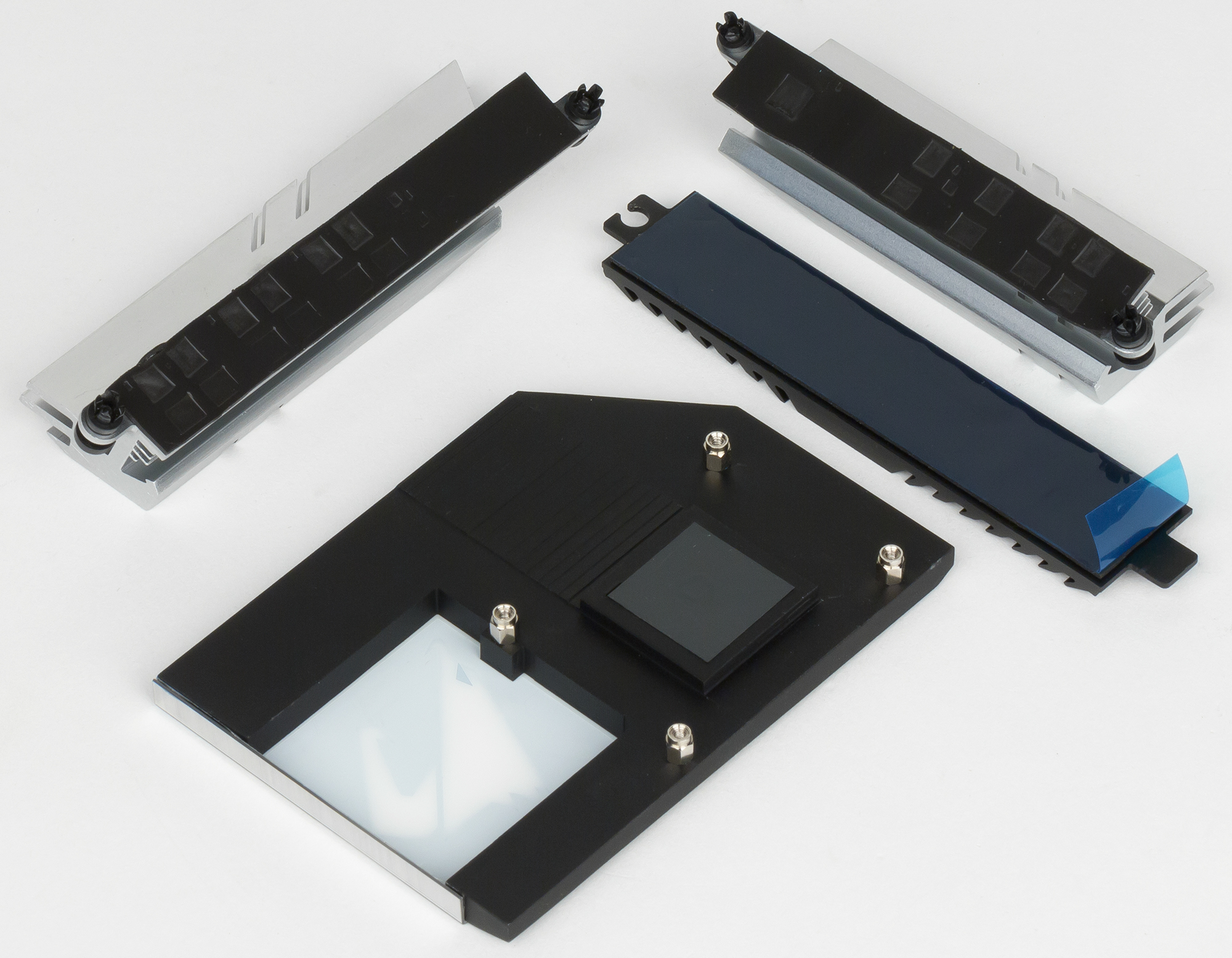

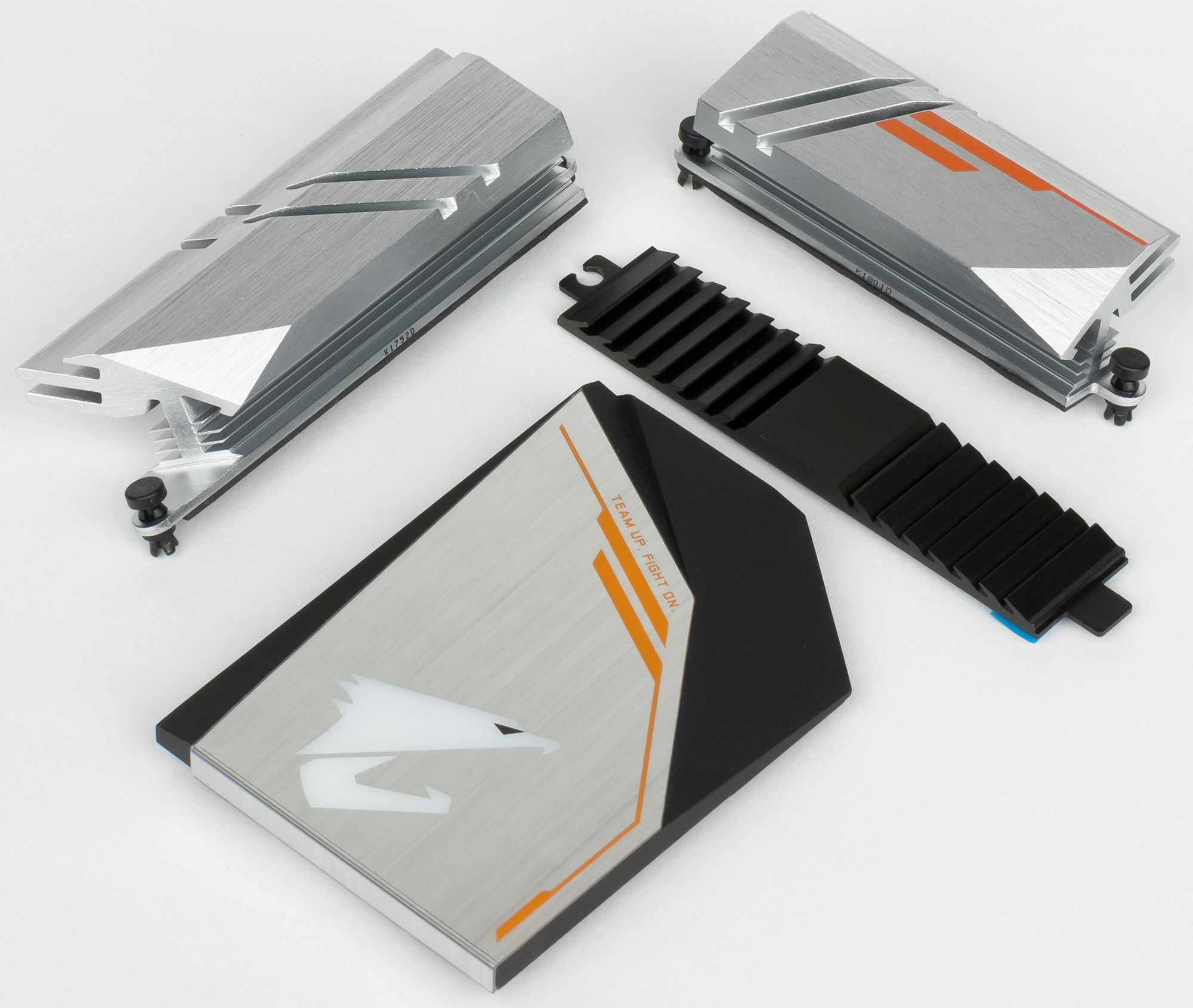

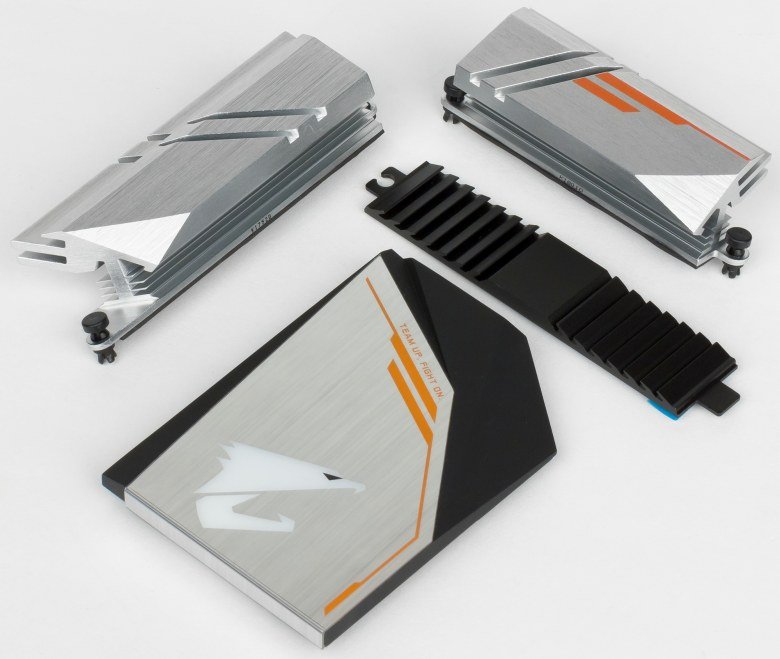

Система охлаждения платы H370 Aorus Gaming 3 WiFi состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема, они предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.

Кроме того, есть и отдельный радиатор, предназначенный для SSD-накопителя, устанавливаемого в разъем M.2 (M2M_32G).

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще три — для дополнительных корпусных вентиляторов. Один разъем для кулера процессора и один разъем для корпусного вентилятора могут использоваться для подключения помпы СВО.

Аудиоподсистема

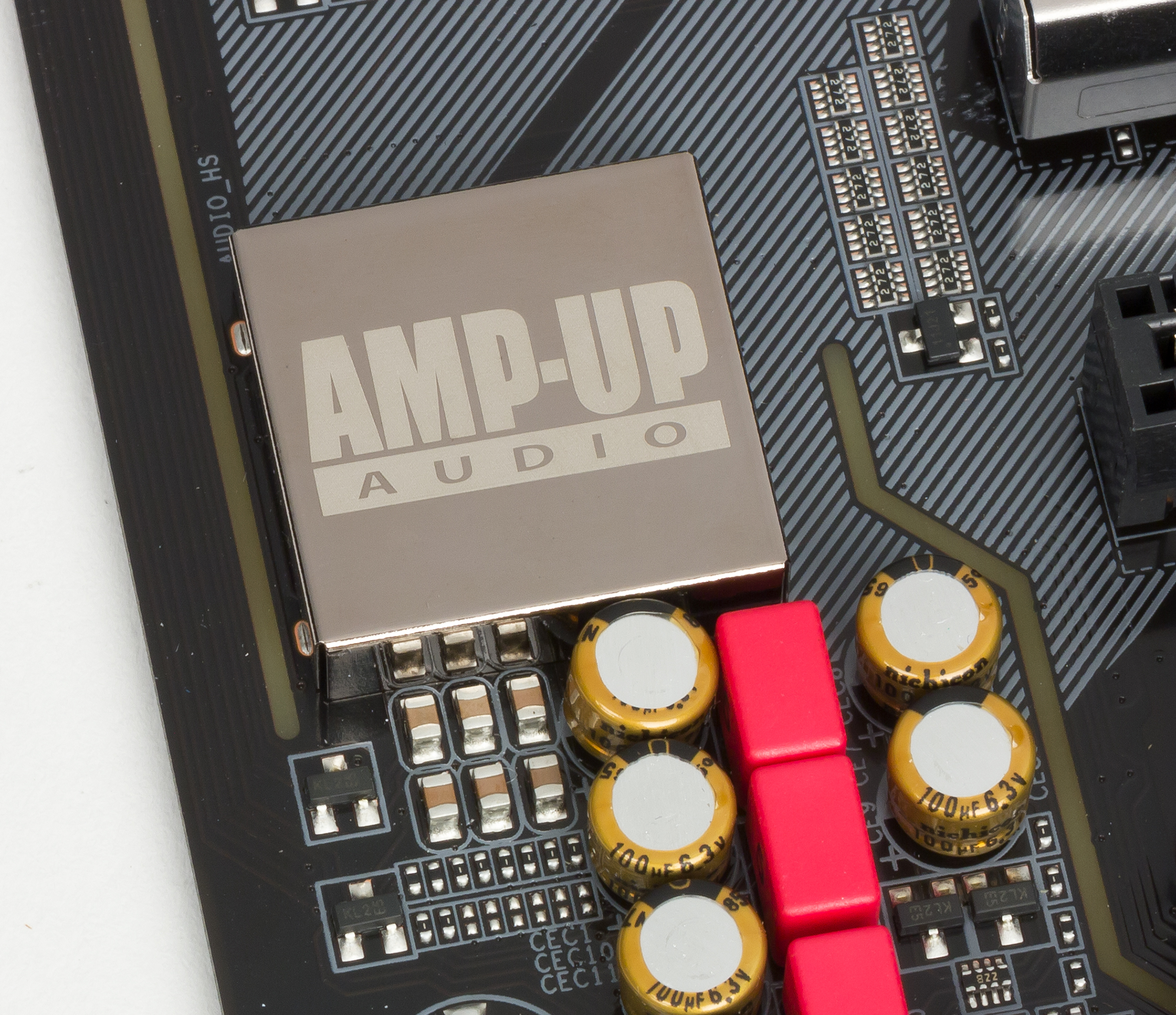

Аудиоподсистема платы H370 Aorus Gaming 3 WiFi основана на кодеке Realtek ALC1220, изолирована на уровне слоев PCB от прочих компонентов платы и выделена в отдельную зону.

На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате H370 Aorus Gaming 3 WiFi получил оценку «Хорошо».

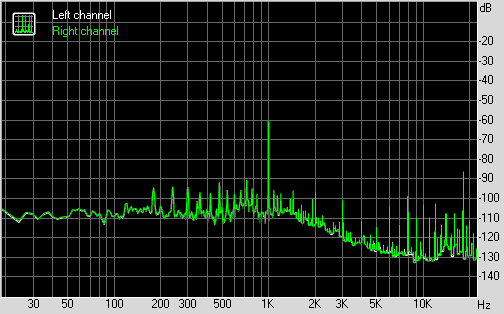

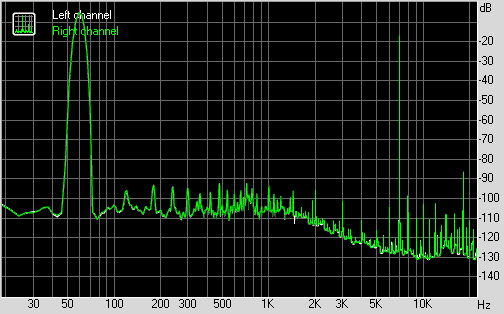

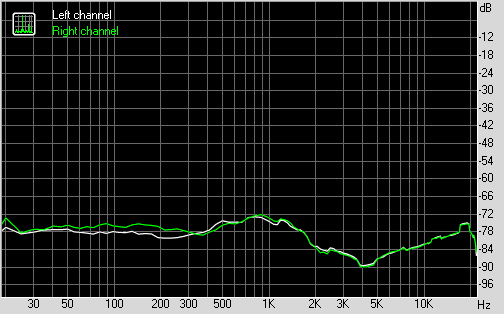

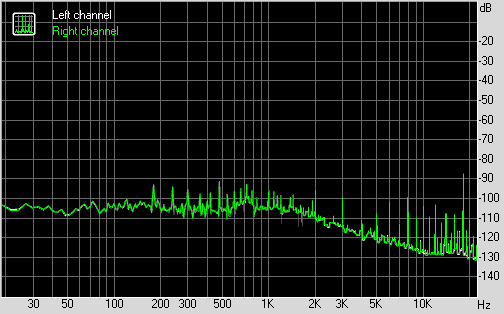

Результаты тестирования в RightMark Audio Analyzer 6.3.0

UEFI BIOS

Интерфейс UEFI BIOS Setup на плате H370 Aorus Gaming 3 WiFi вполне типичный, ничего интересного тут нет. Напомним, что чипсет Intel H370 не позволяет разгонять систему, так что пользователю вряд ли придется вообще заходить в программу настройки BIOS.

Выводы

С одной стороны, плата H370 Aorus Gaming 3 WiFi очень простая. С другой стороны, ее возможностей вполне хватит на то, чтобы реализовать высокопроизводительный ПК с широкими функциональными возможностями. Конечно, с учетом того обстоятельства, что чипсет Intel H370 не поддерживает разгон процессора и памяти, эту плату нерационально использовать в сочетании с процессорами К-серии, то есть с процессорами, у которых разблокирован коэффициент умножения. Более того, мы бы сказали, что с данной платой оптимально будет использовать процессоры семейства Intel Core i5 (хотя в этом семействе тоже есть модель K-серии).

Удачным будет, на наш взгляд, сочетание H370 Aorus Gaming 3 WiFi с процессором Intel Core i5-8400: ориентировочная розничная стоимость этого процессора составляет 13 тысяч рублей, плюс порядка 9 тысяч за недорогую плату. Ну а если нужен более производительный компьютер, а возможность разгона процессора не принципиальна, то можно ориентироваться на процессор Intel Core i7-8700, розничная стоимость которого составляет уже 20 тысяч рублей.

В целом, H370 Aorus Gaming 3 WiFi — отличная недорогая плата для домашнего компьютера. Это может быть хороший игровой компьютер (в таком случае нужно будет поставить мощную видеокарту, а процессора будет вполне достаточно уровня Core i5-8400) или производительная рабочая станция (не графическая, а именно рабочая, от слова работать — тогда лучше использовать процессор Core i7-8700). Также плата отлично подойдет для создания универсального домашнего ПК, который используется понемногу для всего (и поиграть, и поработать, и поучиться).

И напомним, что плата оснащена Wi-Fi-модулем (который не придется приобретать отдельно), а также у нее есть возможность подключения светодиодных лент и реализована RGB-подсветка самой платы (хотя сейчас этим уже никого не удивишь).
