Обзор материнской платы Z370 Aorus Ultra Gaming 2.0-OP с установленным накопителем Intel Optane Memory

В октябре прошлого года мы делали обзор платы Gigabyte Z370 Aorus Ultra Gaming 1.0 под процессоры Intel Core 8-го поколения (Coffee Lake). На тот момент линейка плат компании на чипсете Intel Z370 под торговой маркой Aorus включала в себя всего шесть моделей, но с тех пор ассортимент расширился неимоверно. В частности, появились платы Z370 Aorus Ultra Gaming 2.0, Z370 Aorus Ultra Gaming WiFi и Z370 Aorus Ultra Gaming 2.0-OP. В этой статье мы подробно рассмотрим все особенности платы Z370 Aorus Ultra Gaming 2.0-OP, отличающейся от модели Z370 Aorus Ultra Gaming 2.0 только наличием модуля Intel Optane Memory.

Комплектация и упаковка

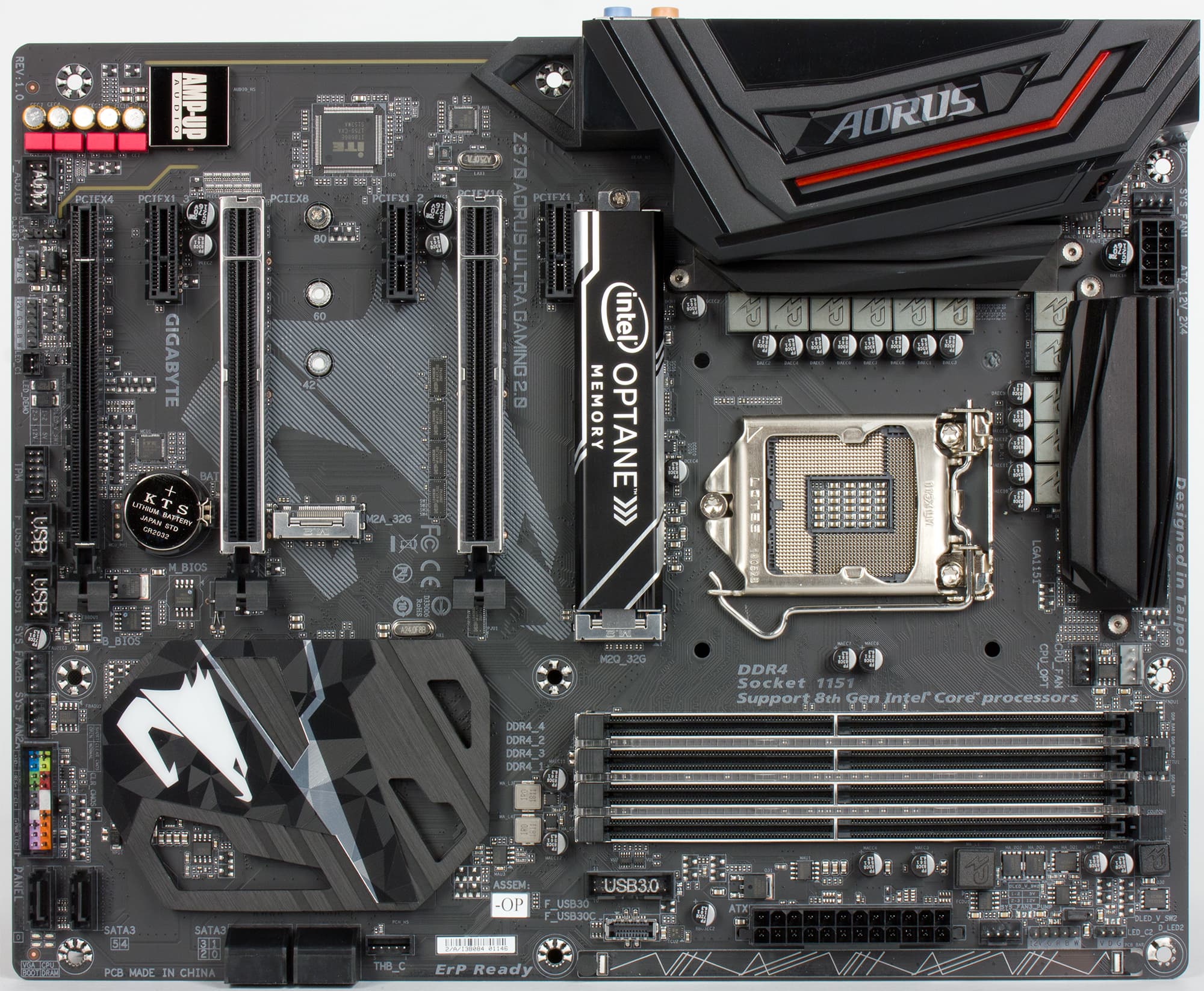

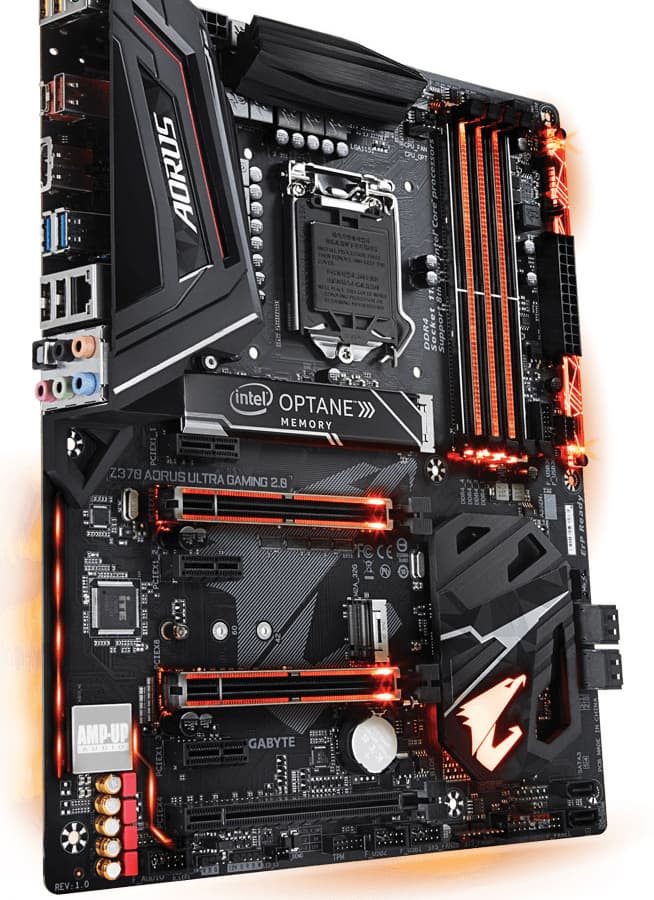

Плата Z370 Aorus Ultra Gaming 2.0-OP. поставляется в средней по размерам коробке, на которой красноречиво расписаны все ее достоинства и красуется логотип Aorus. Изюминка этой платы в том, что на ней установлена память Intel Optane в разъем M.2, что, собственно, и отражено на коробке.

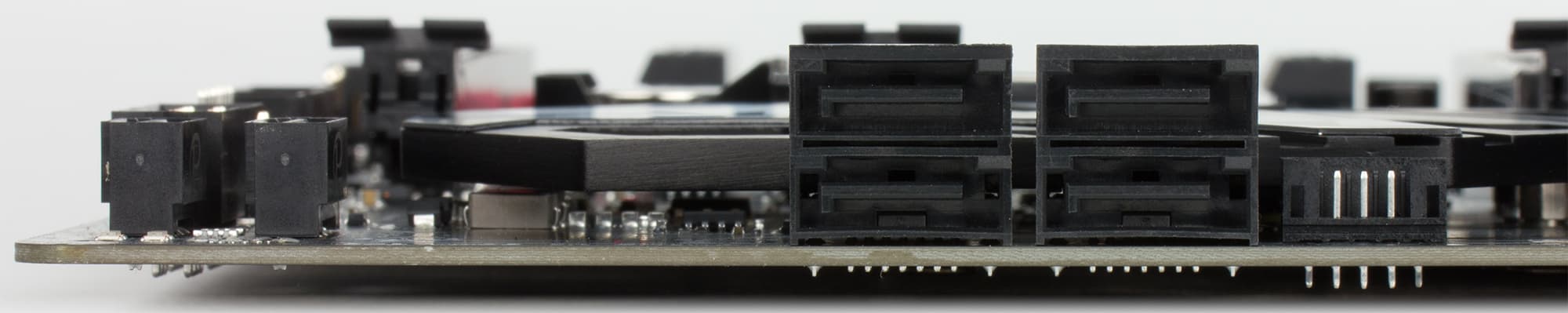

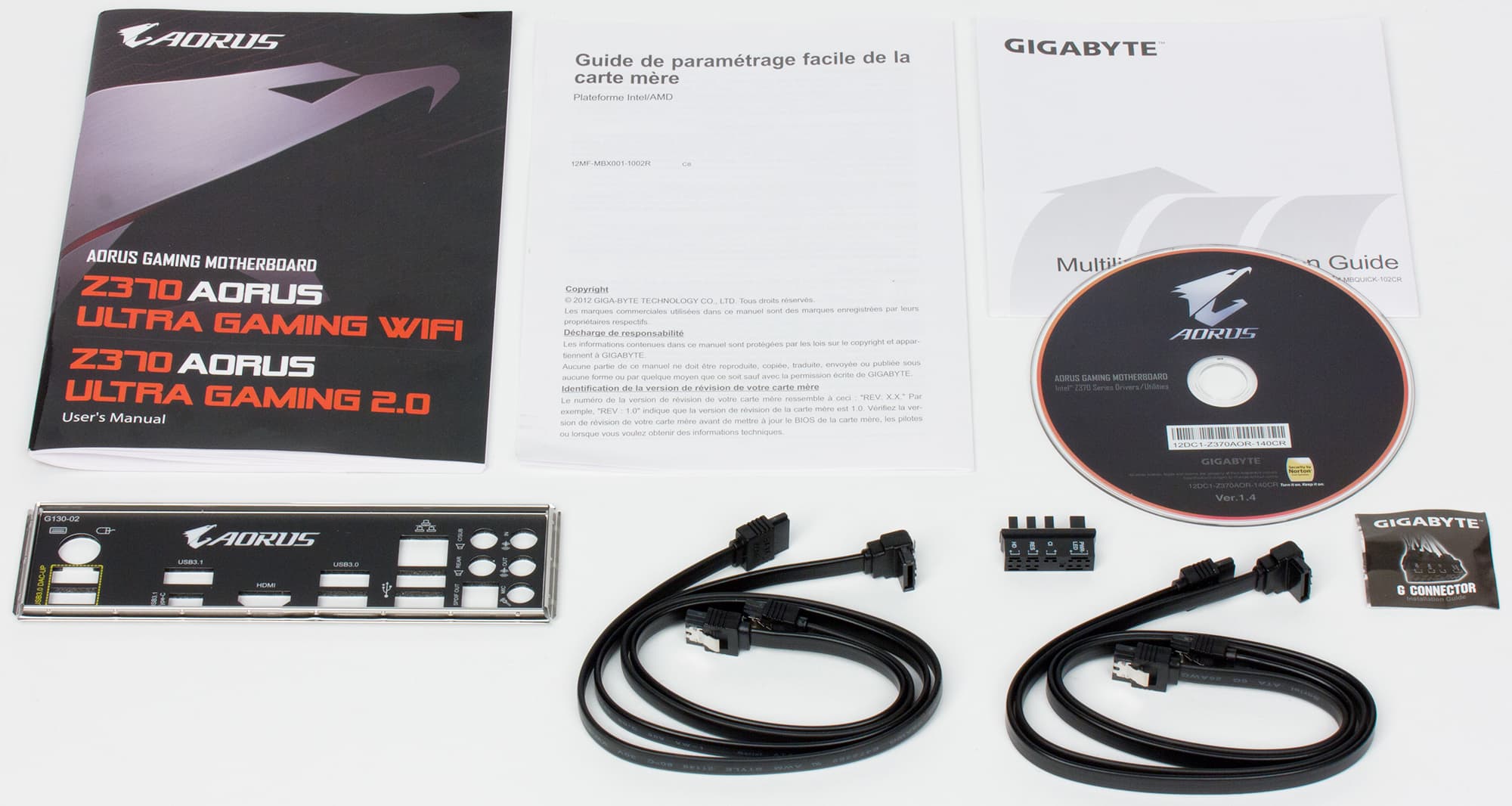

В остальном комплект поставки очень скромный: 4 SATA-кабеля (все разъемы с защелками, 2 кабеля имеют угловой разъем с одной стороны), руководство пользователя, DVD-диск с программным обеспечением и драйверами, заглушка для задней панели платы и стандартный G-коннектор для облегчения подключения проводов от передней панели.

Конфигурация и особенности платы

Сводная таблица характеристик платы Z370 Aorus Ultra Gaming 2.0-OP приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel Z370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер Intel i219-V
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
3 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 6 × USB 3.0 (Type-A)
1 × USB 3.0 (Type-С)
2 × USB 3.1 (Type-A, Type-С)
6 × USB 2.0
Разъемы на задней панели 1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-С)
4 × USB 3.0 (Type-A)
2 × USB 2.0
1 × HDMI
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический)
5 аудиоразъемов типа миниджек (3,5 мм)
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
6 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения порта USB 3.0 (Type-C)
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
2 разъема для подключения адресуемой RGB-ленты
2 разъема для подключения неадресуемой RGB-ленты
Форм-фактор ATX (305×244 мм)
Средняя цена
Розничные предложения

Если сравнивать конфигурации плат Z370 Aorus Ultra Gaming 1.0 и Z370 Aorus Ultra Gaming 2.0-OP, то немного изменился лишь набор разъемов на задней панели платы: убрали DVI-D.

Форм-фактор

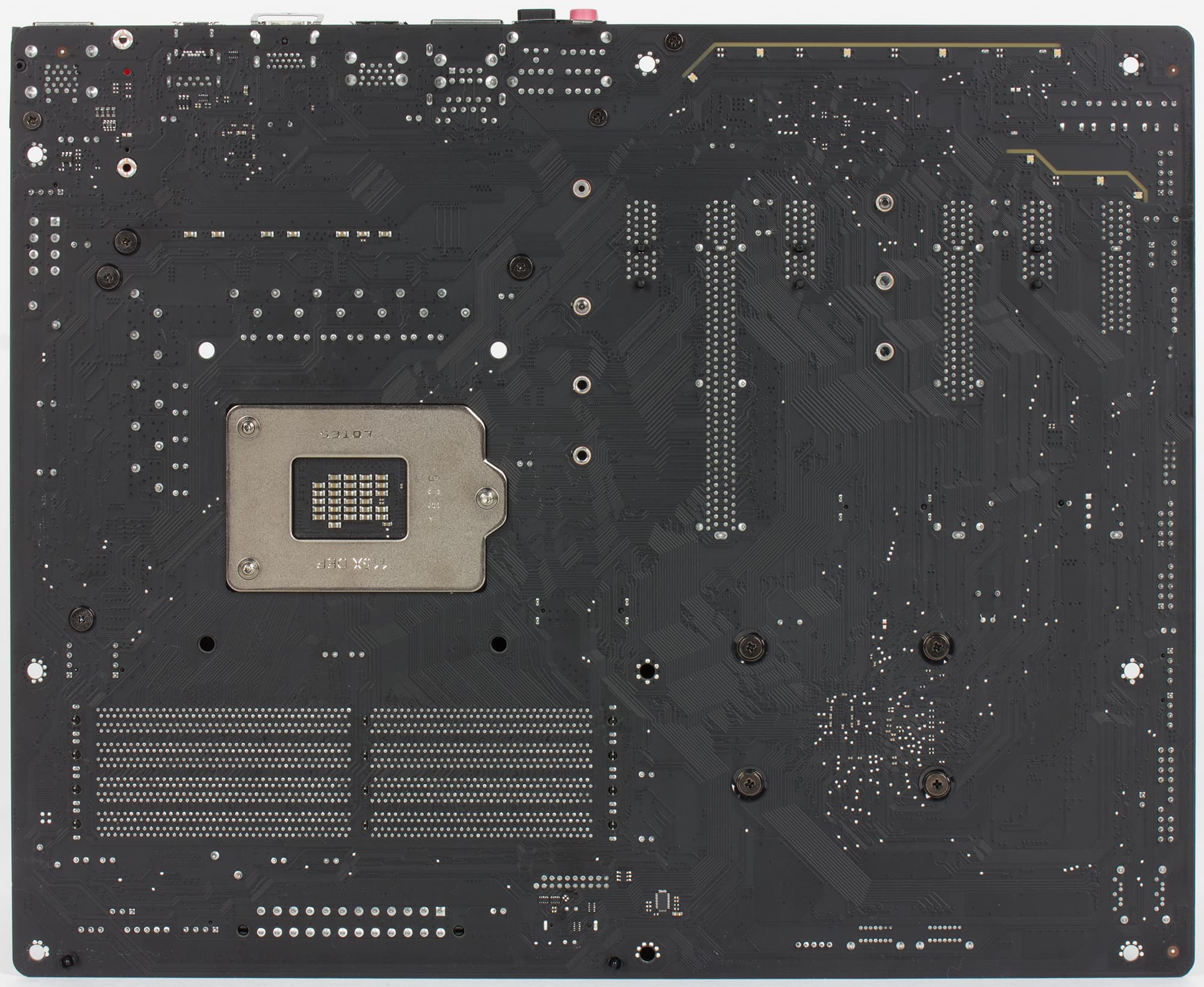

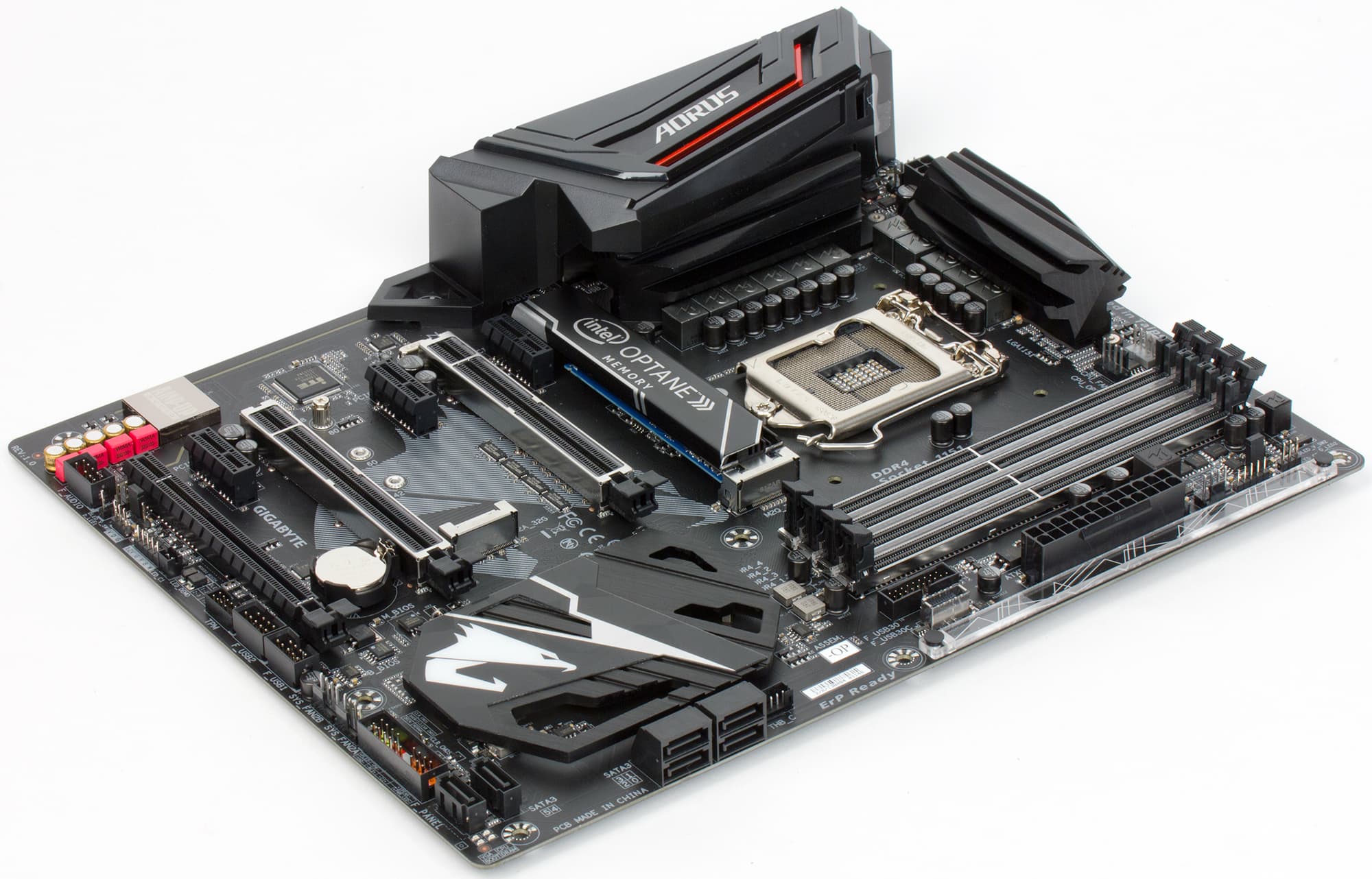

Плата Z370 Aorus Ultra Gaming 2.0-OP выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрено девять стандартных отверстий.

Чипсет и процессорный разъем

Плата Z370 Aorus Ultra Gaming 2.0-OP основана на чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

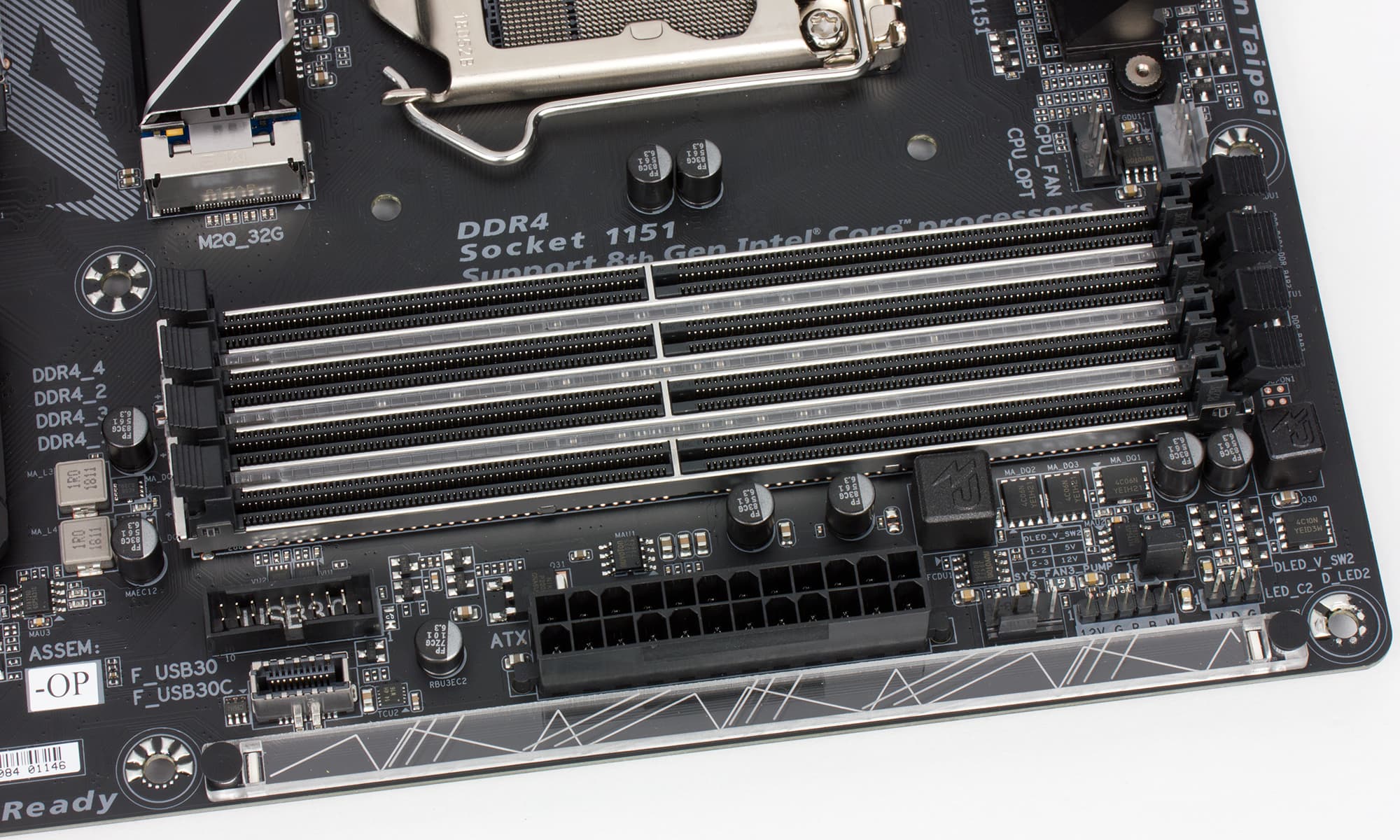

Для установки модулей памяти на плате Z370 Aorus Ultra Gaming 2.0-OP предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения, разъемы M.2

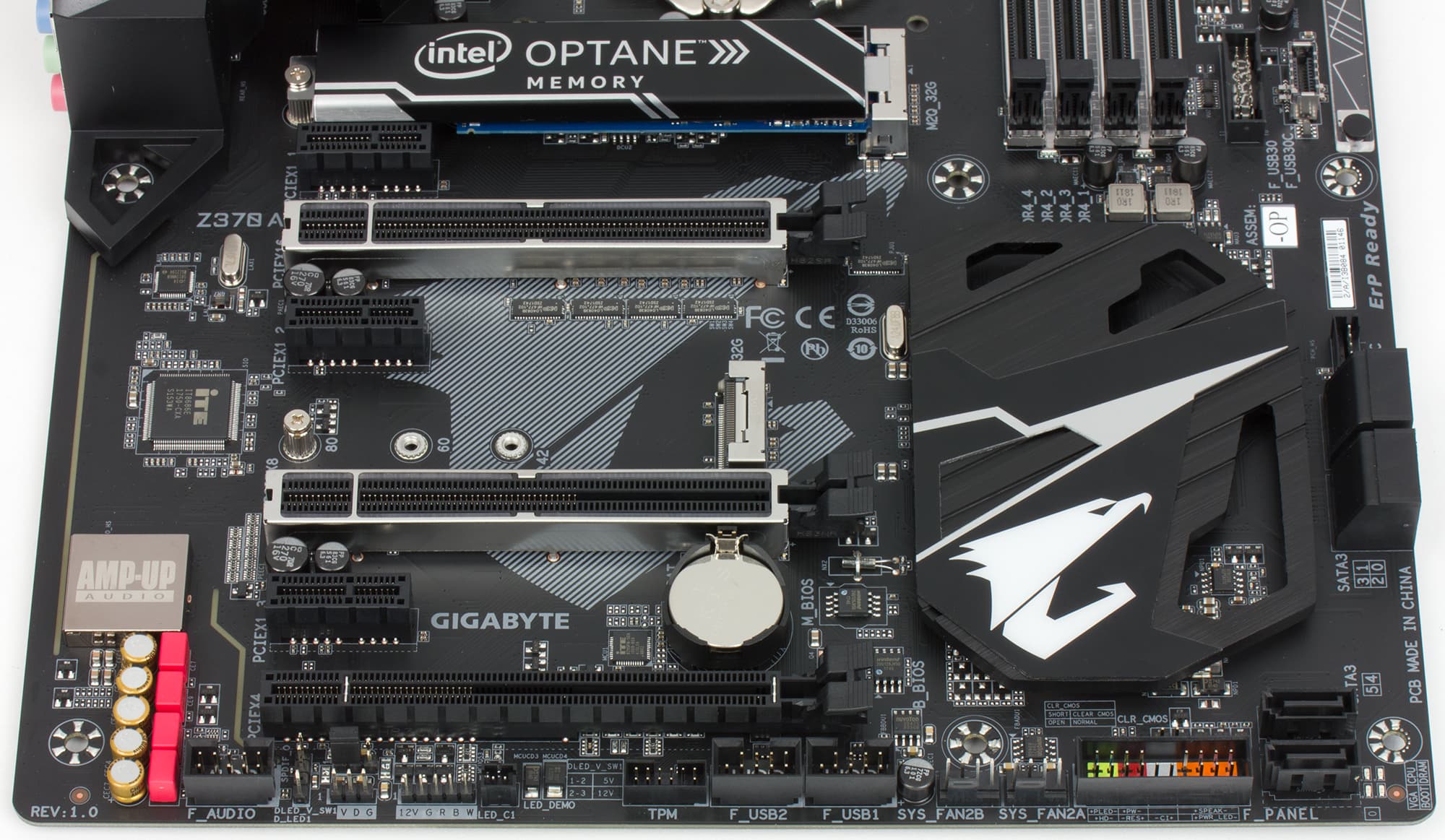

Для установки видеокарт, плат расширения и накопителей на материнской плате Z370 Aorus Ultra Gaming 2.0-OP имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и два разъема M.2.

Первые два слота (если считать от процессорного разъема) с форм-фактором PCI Express x16 реализованы на базе 16 процессорных линий PCIe 3.0.

Первый слот переключаемый и может работать на скоростях x16/x8. То есть это слот PCI Express 3.0 x16/x8. Для переключения режимов работы этого слота используется четыре мультиплексора/демультиплексора линий PCIe 3.0 ASMedia ASM1480.

Второй слот с форм-фактором PCI Express x16 всегда работает на скорости x8. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Соответственно, режимы работы этих двух слотов могут быть следующие: либо x16/–, либо x8/x8. То есть если задействуется только первый слот, то он будет работать на скорости x16, если же используются оба слота, то они работают на скорости x8.

Третий слот с форм-фактором PCI Express x16 работает только на скорости x4 и представляют собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Этот слот реализован на базе четырех чипсетных линий PCIe 3.0.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 также реализованы через чипсет Intel Z370.

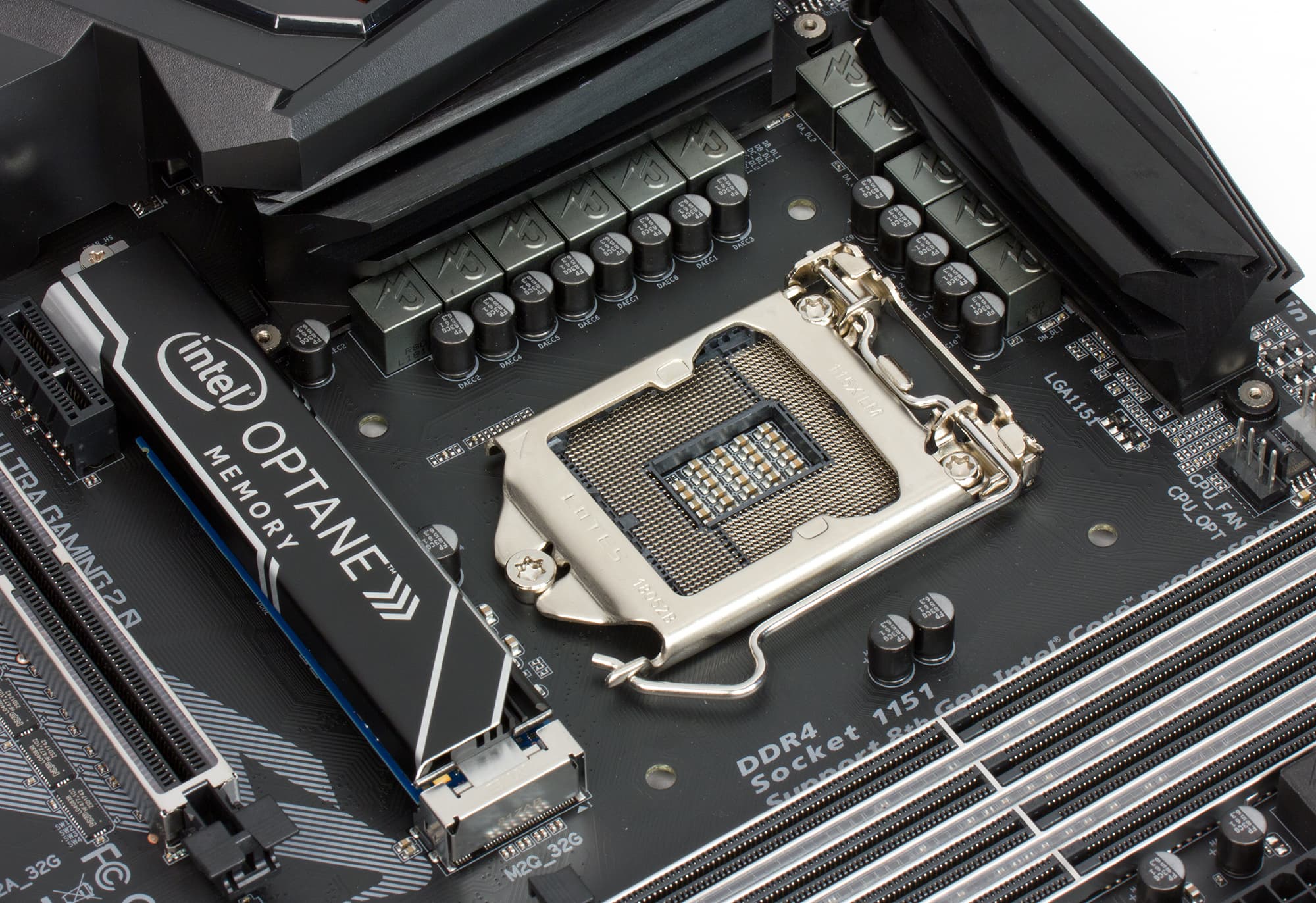

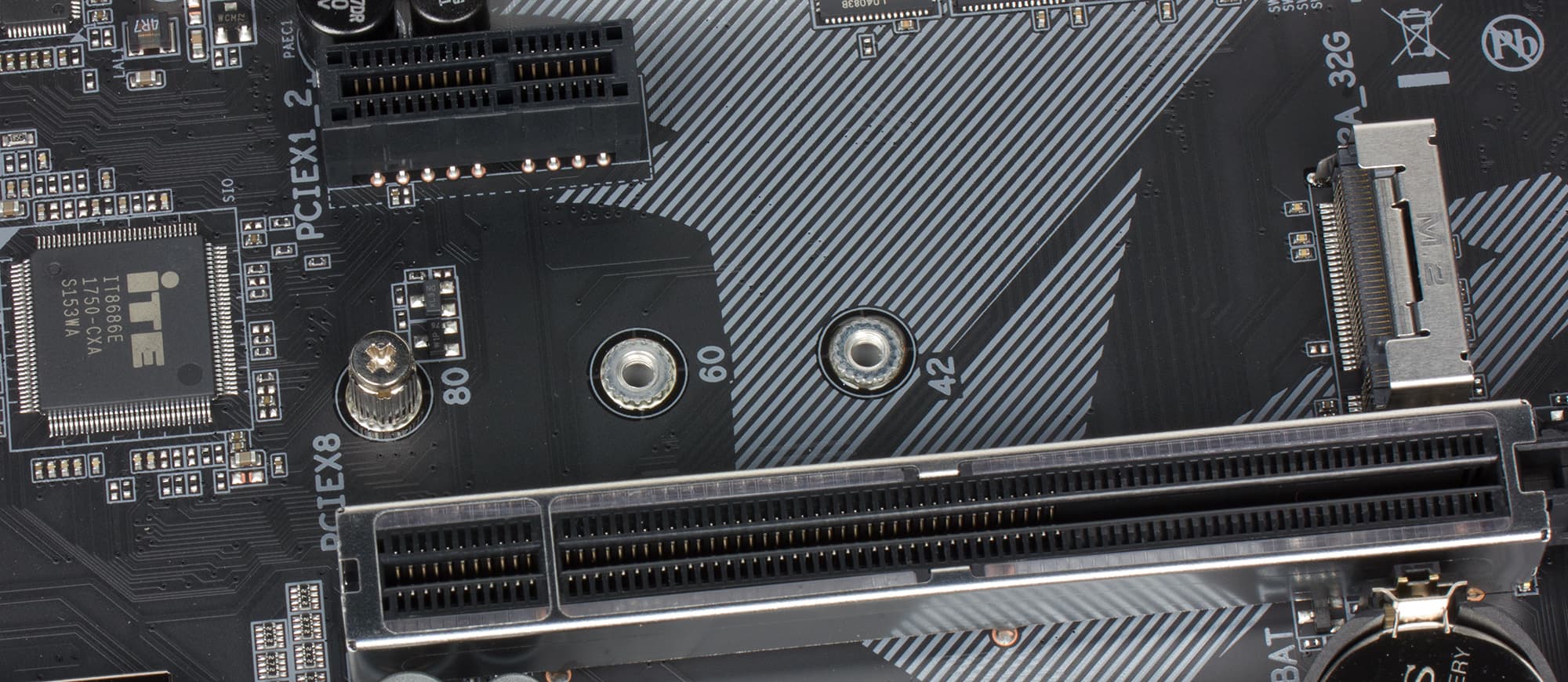

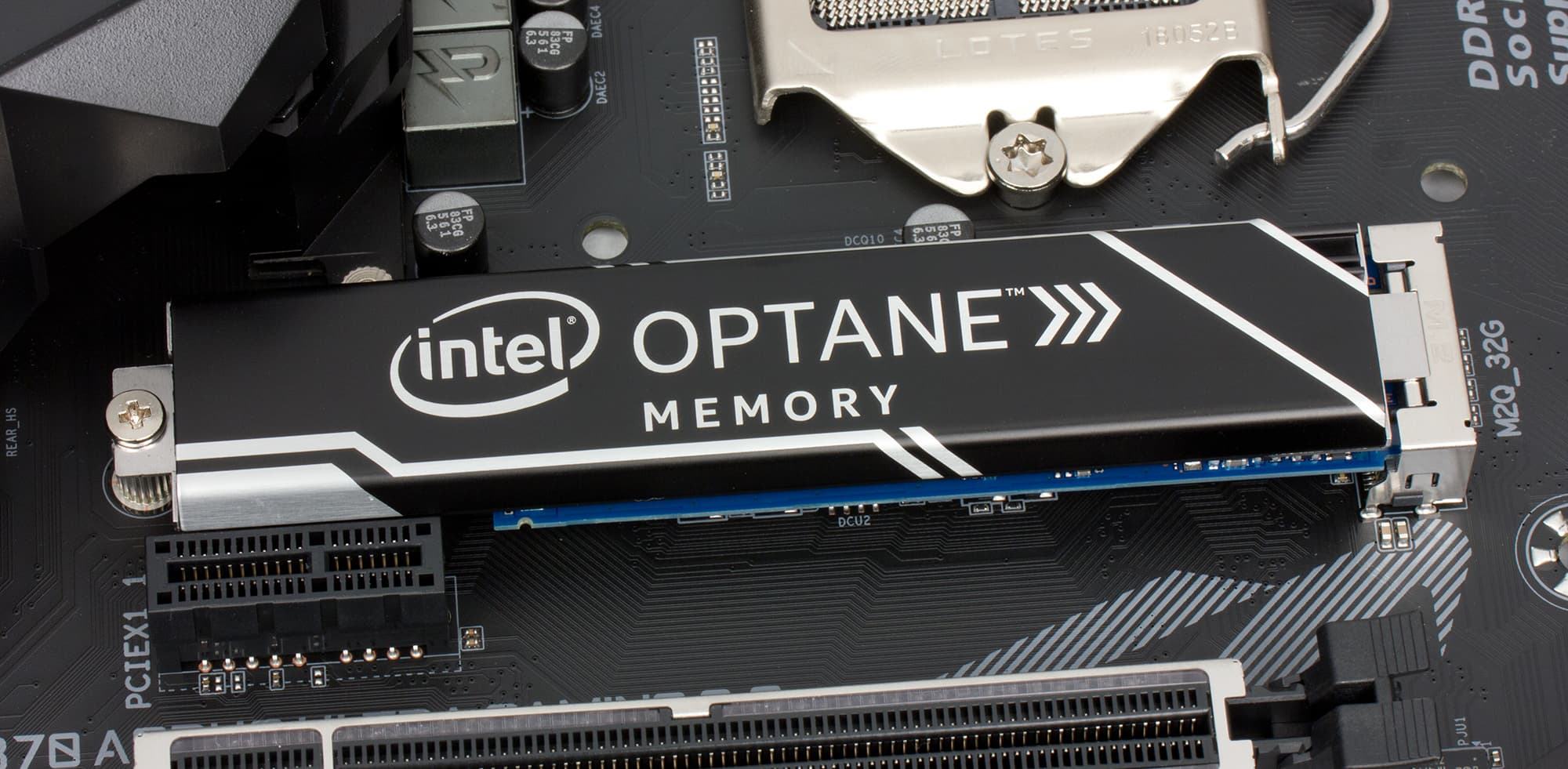

Разъемы M.2 предназначены для установки SSD-накопителей. Один разъем (M2Q_32G), ближайший к разъему процессора, поддерживает только устройства PCIe 3.0 x4/x2 и позволяет устанавливать накопители типоразмера 2242/2260/2280/22110. Для накопителей, устанавливаемых в данный разъем, предусмотрен радиатор.

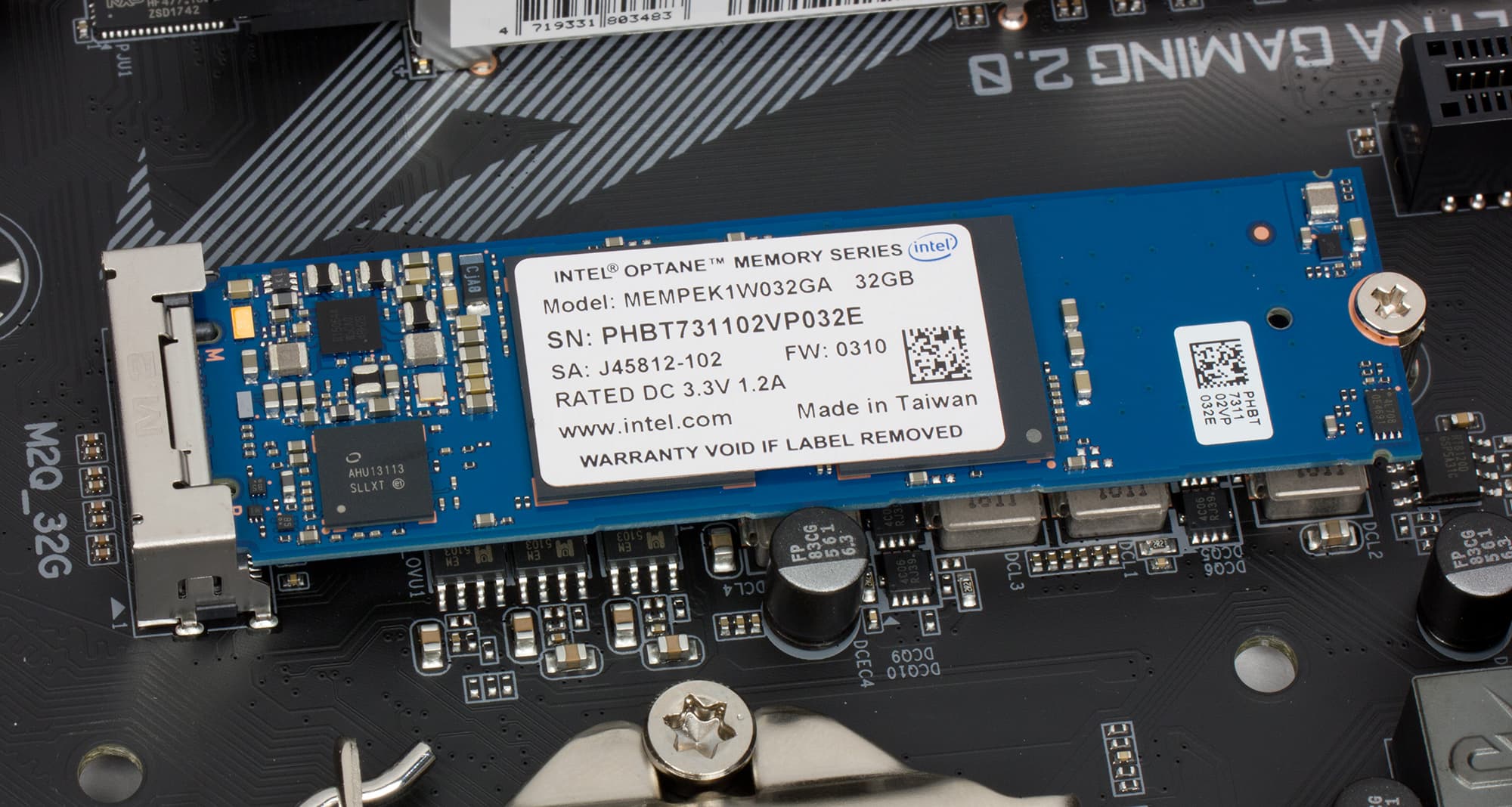

Именно в этот разъем установлен накопитель Intel Optane Memory объемом 32 ГБ, которым комплектуется плата.

Второй разъем M.2 (M2A_32G) поддерживает устройства с интерфейсом PCIe 3.0 x4/x2 и SATA типоразмера 2242/2260/2280.

Оба разъема M.2 реализованы через чипсет.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход HDMI 1.4.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Четыре порта выполнены горизонтальными, еще два — вертикальными.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено семь портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Порты USB 2.0 и USB 3.0 реализованы через чипсет Intel Z370. Два порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения еще четырех портов USB 2.0 и двух портов USB 3.0 на плате имеется два разъема портов USB 2.0 и один разъем портов USB 3.0 (по два порта на разъем). Кроме того, на плате есть разъем вертикального типа для подключения порта USB 3.0 (Type-С).

Два порта USB 3.1 реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету двумя линиями PCIe 3.0. Эти порты выведены на заднюю панель платы, причем один порт имеет разъем Type-A, а другой — разъем Type-C.

Сетевой интерфейс

Для подключения к сети на плате Z370 Aorus Ultra Gaming 2.0-OP есть гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

Как это работает

Напомним, что чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы Z370 Aorus Ultra Gaming 2.0-OP.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, два разъема M.2, сетевой контроллер и контроллер ASMedia ASM3142. Все это в совокупности требует 18 портов PCIe 3.0. Но тут нужно добавить, что на плате есть шесть портов SATA и семь портов USB 3.0, а это еще 13 HSIO-портов. То есть всего получается 31 HSIO-порт. Что-то с чем-то должно разделяться.

Но здесь все очень просто. Слот PCI Express 3.0 x4 разделяется с двумя слотами (вторым и третьим) PCI Express 3.0 x1. То есть если задействуются второй и третий слоты PCI Express 3.0 x1, то слот PCI Express 3.0 x4 будет работать в режиме x1. Соответственно, для слота PCI Express 3.0 x4 и двух из трех слотов PCI Express 3.0 x1 требуется лишь четыре чипсетных линии PCIe 3.0.

Далее, один разъем M.2 (M2A_32G) разделяется с портом SATA#0 по линии SATA. То есть если разъем M.2 используется в режиме SATA, то порт SATA#0 будет недоступен. Если же используется порт SATA#0, то разъем M.2 доступен только в режиме PCIe.

С учетом указанного разделения всего требуется 29 HSIO-портов: 16 отдельных портов PCIe 3.0, 7 портов USB 3.0 и 6 портов SATA.

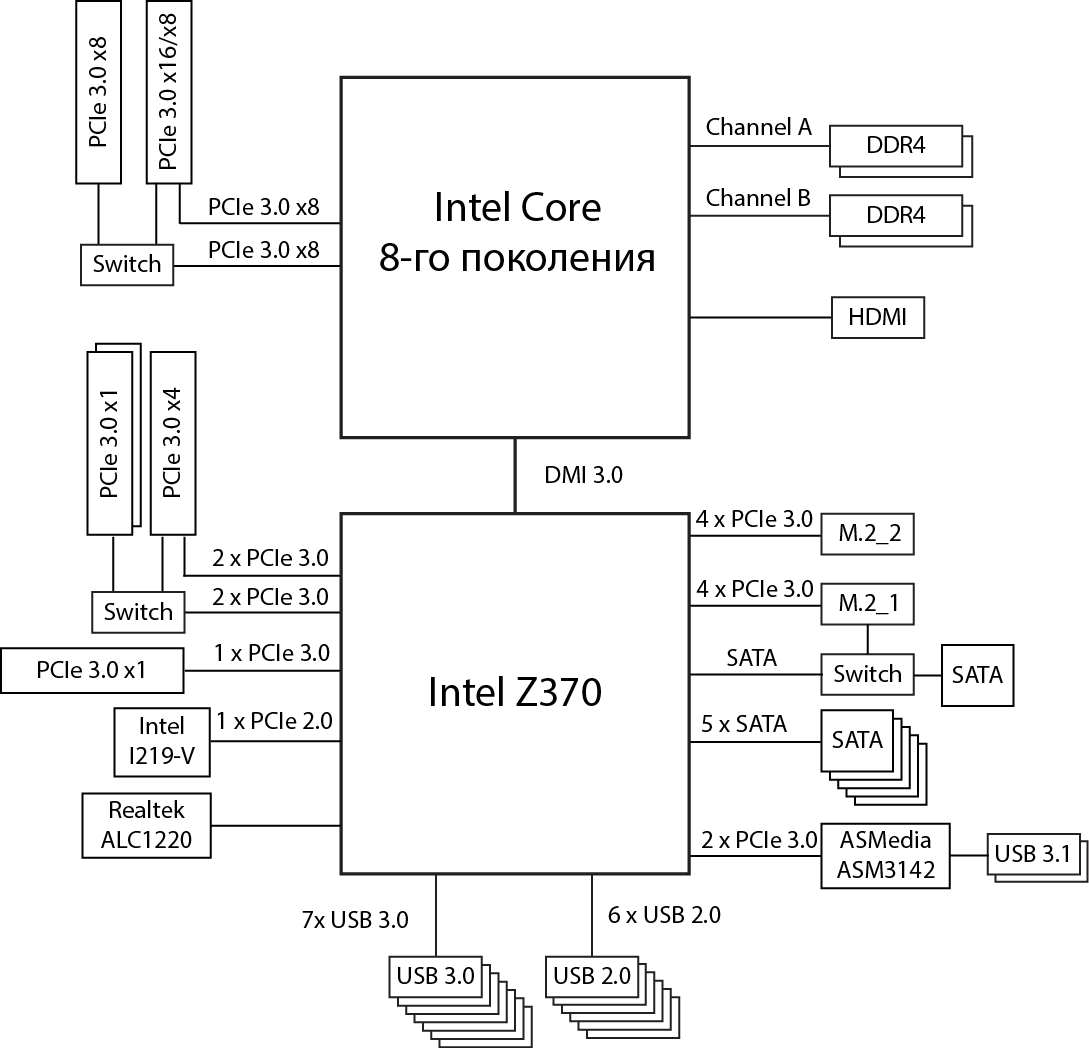

Блок-схема платы Z370 Aorus Ultra Gaming 2.0-OP показана на рисунке.

Дополнительные особенности

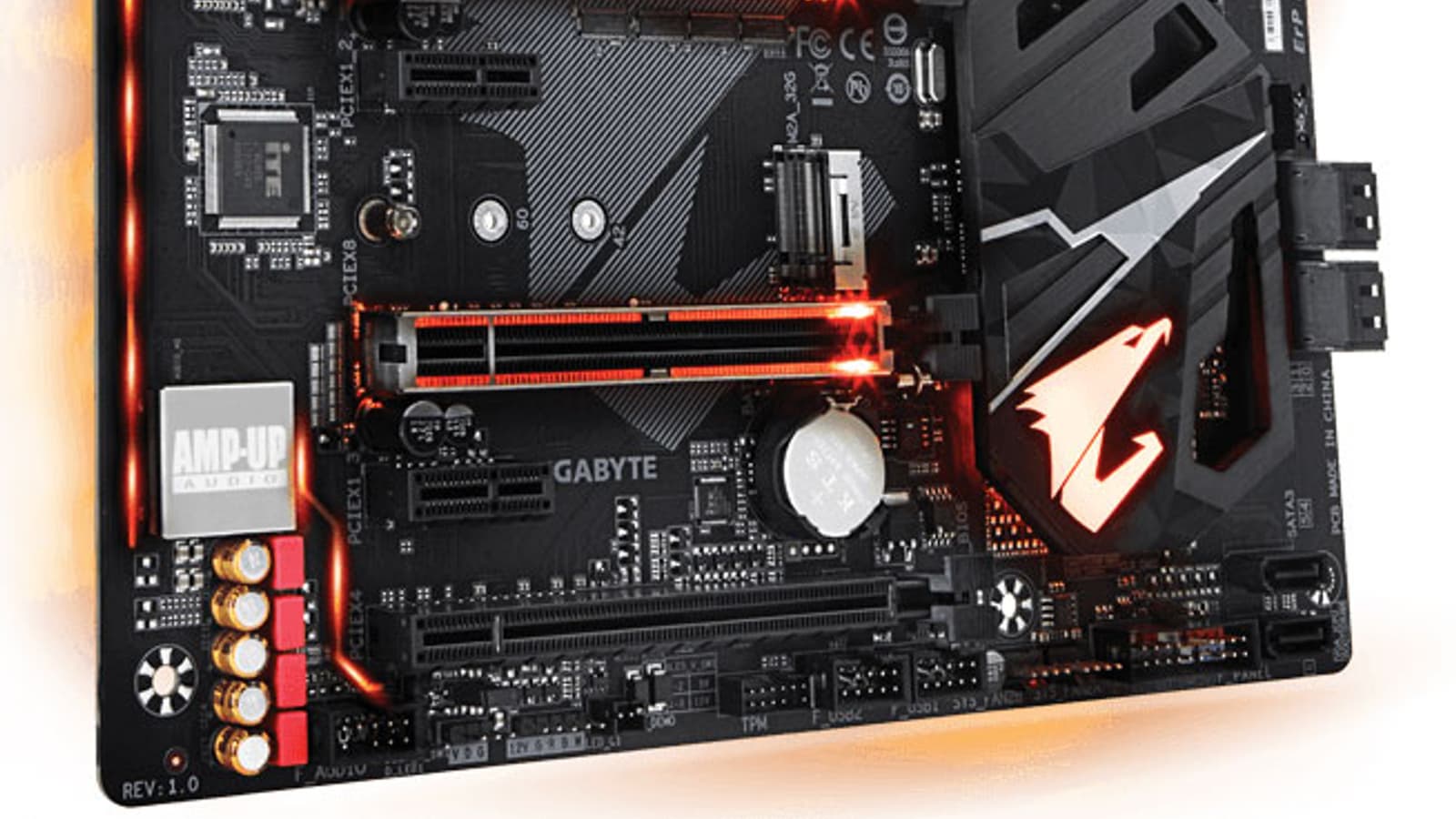

Дополнительных особенностей на плате Z370 Aorus Ultra Gaming 2.0-OP не так много. Нет никаких кнопок, нет индикатора POST-кодов. Единственная дополнительная особенность — это реализация RGB-подсветки: подсвечиваются два слота PCI Express x16, радиатор чипсета и слоты памяти. Кроме того, есть ряд светодиодов с обратной стороны платы по контуру аудиотракта, а на переднем краю платы, перед 24-контактным разъемом питания, имеется подсвечиваемый моддинговый элемент — тонкая полоска из оргстекла с внутренним рисунком. По бокам этой тонкой полоски, выполняющей функцию световода, расположены два светодиода.

В BIOS Setup платы можно настраивать данную подсветку: выбирать эффект свечения (циклический, молния и пр.) и цвет. Также эту подсветку можно настраивать с использованием специальной утилиты Gigabyte RGB Fusion.

На плате есть и специальные разъемы для подключения светодиодной ленты: два пятиконтактных (12V/G/R/B/W) разъема для подключения стандартных неадресуемых лент 5050 RGB и два цифровых трехконтактных (V/D/G) разъема для адресуемых лент 5050 (с адресацией каждого светодиода). Два цифровых разъема дополнены переключателями (перемычками), которые позволяют задавать напряжение питания 5 или 12 В.

Еще одна особенность платы — наличие металлических кожухов на всех слотах с форм-фактором PCI Express x16. Кроме того, есть металлический кожух и на слотах памяти (для красоты).

Система питания

Как и большинство плат, модель Z370 Aorus Ultra Gaming 2.0-OP имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

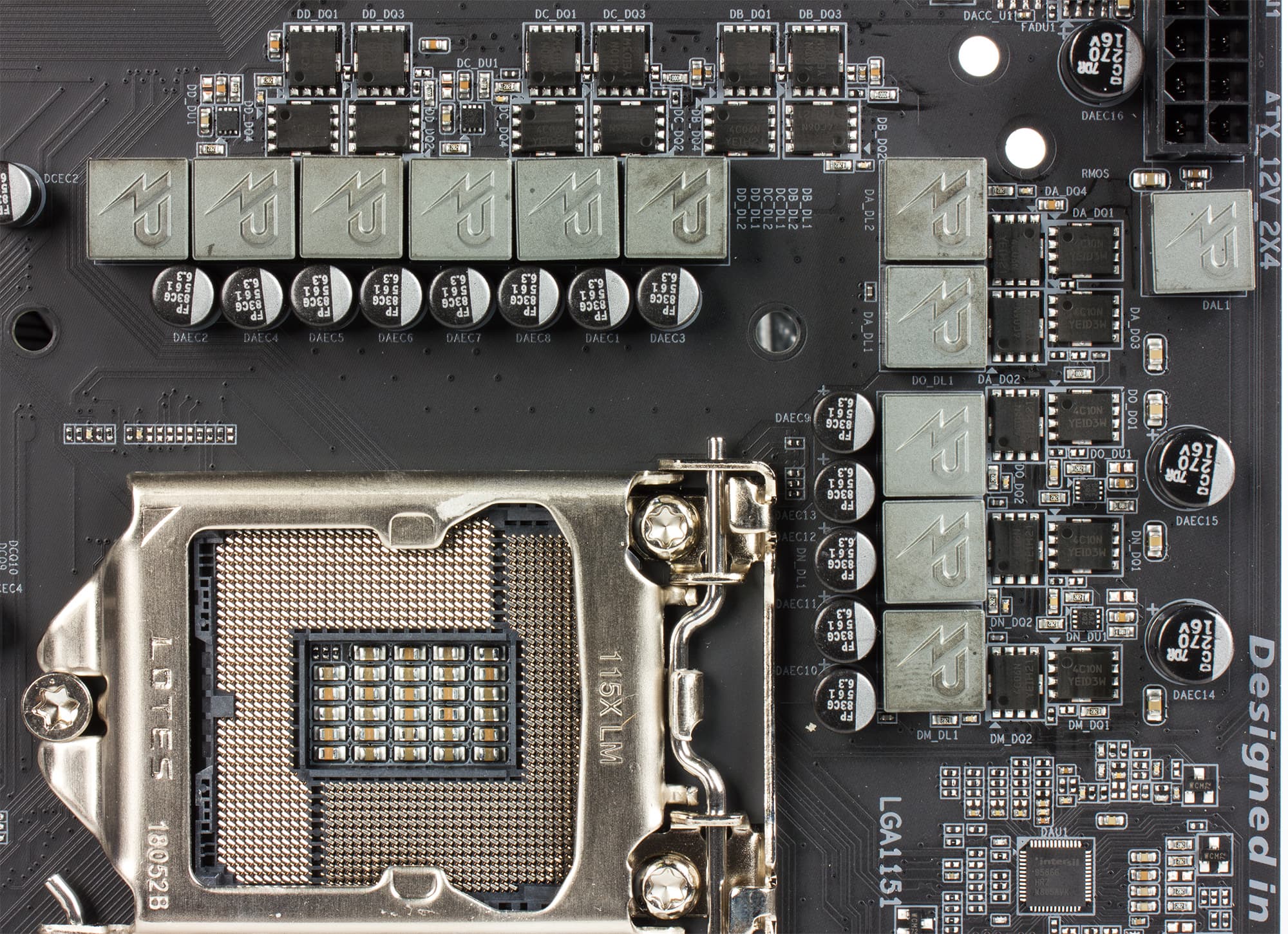

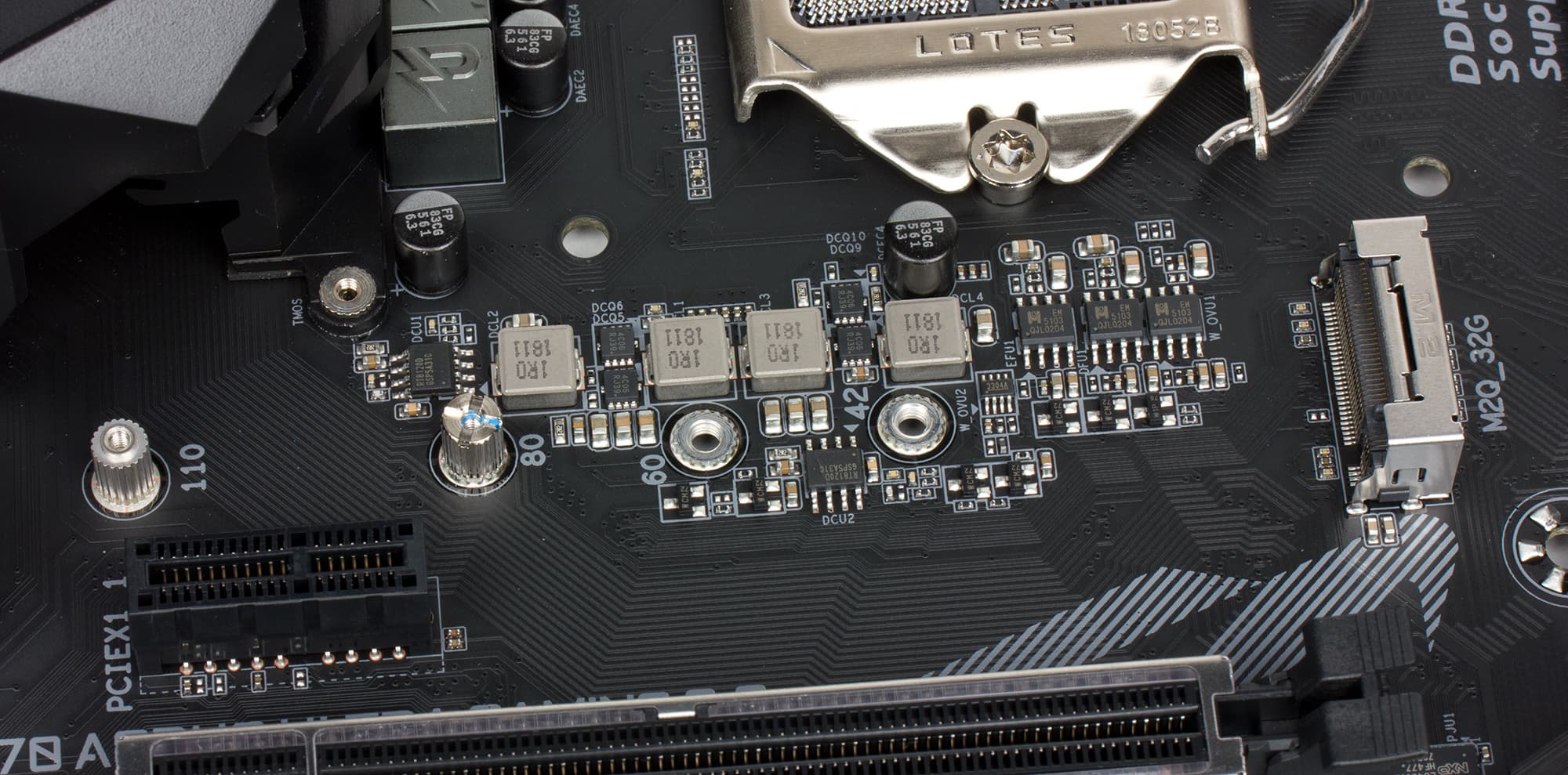

Регулятор напряжения питания процессора на плате является 11-канальным.

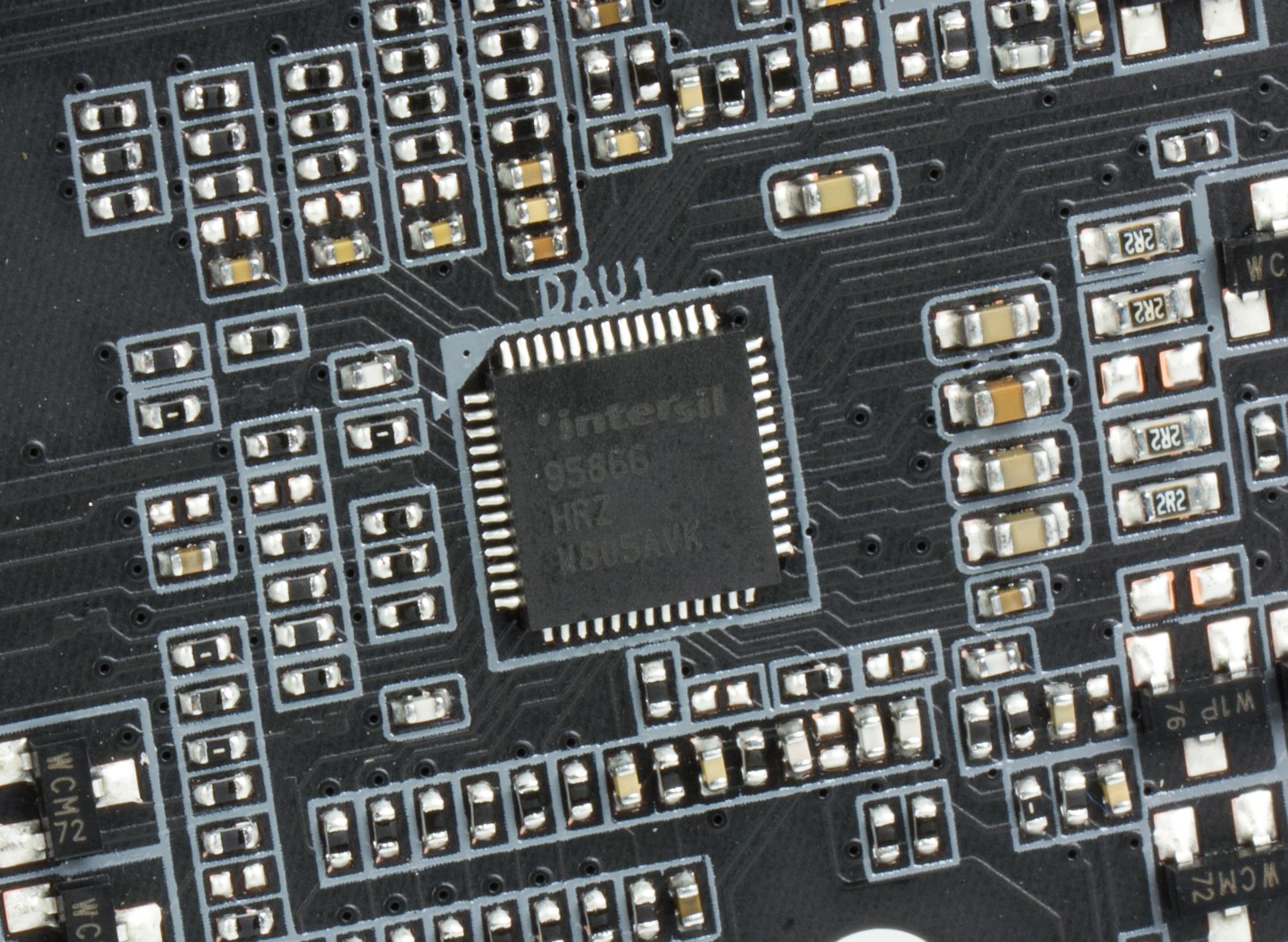

Управляется регулятор напряжения питания 7-фазным (4+3) PWM-контроллером Intersil ISL95866. В каждом канале питания используется пара MOSFET-транзисторов NTMFS4C06N и NTMFS4C10N компании On Semiconductor.

Система охлаждения

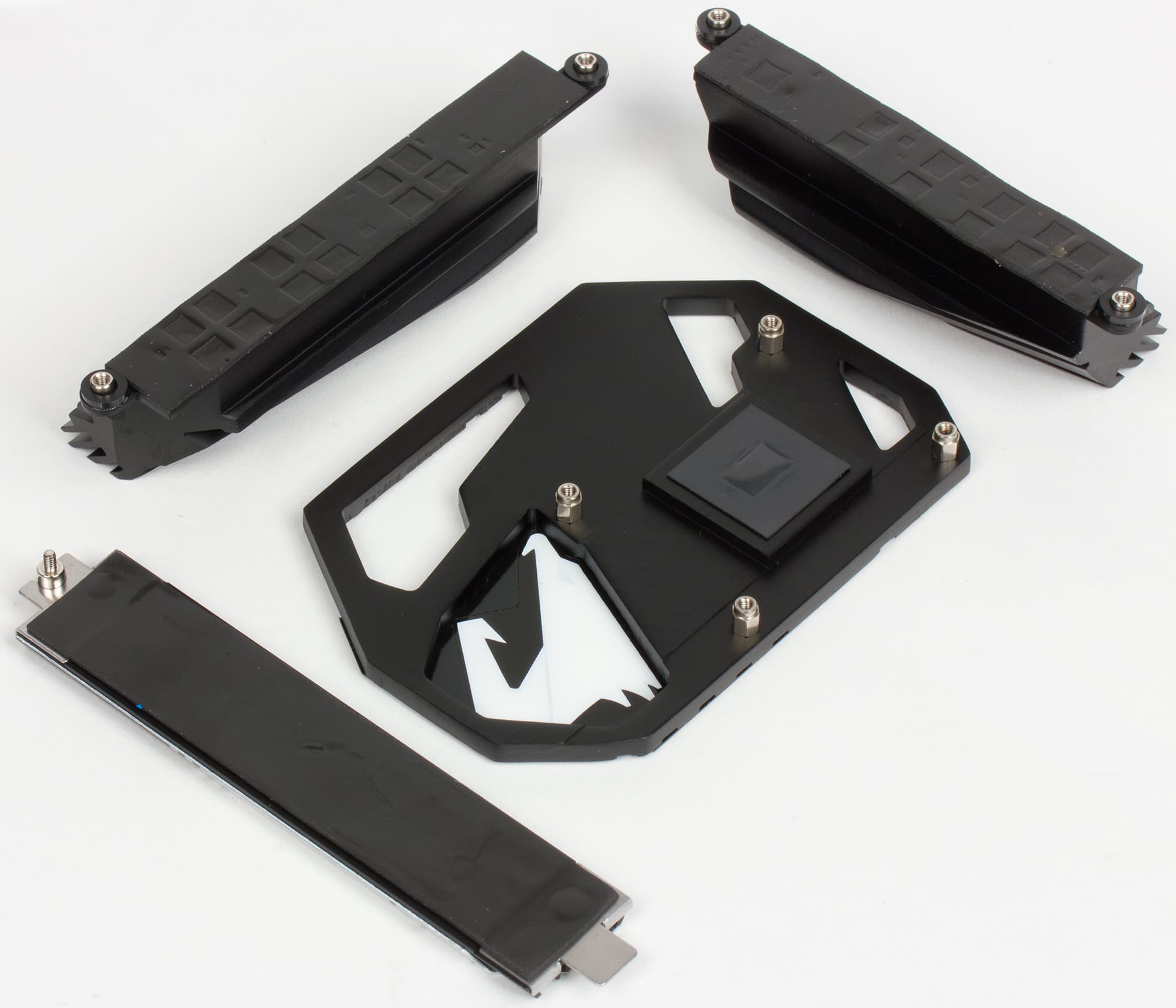

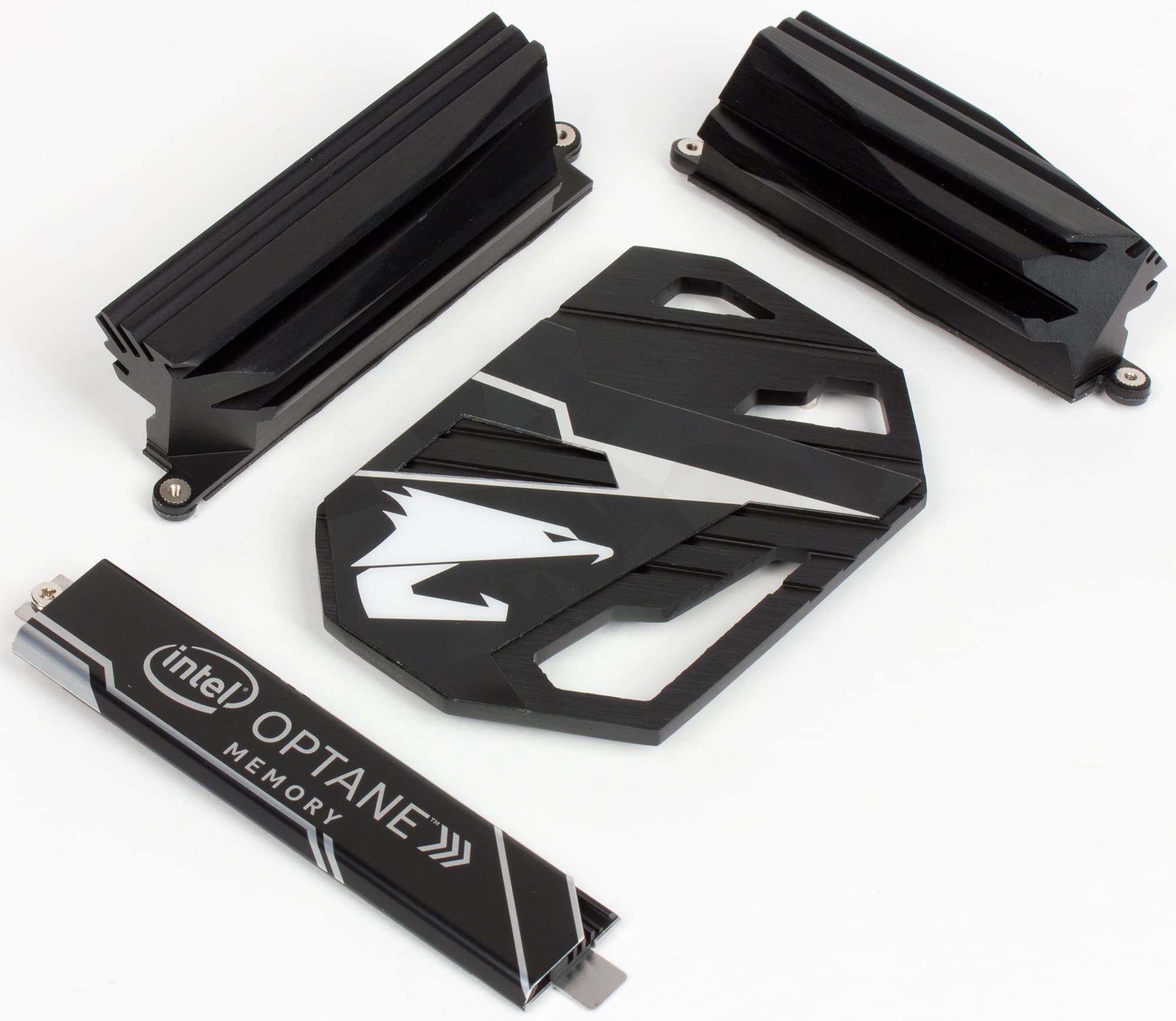

Система охлаждения платы Z370 Aorus Ultra Gaming 2.0-OP состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.

Кроме того, имеется отдельный радиатор для SSD-накопителя, устанавливаемого в один из разъемов M.2.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, а еще четыре — для дополнительных корпусных вентиляторов. Один из этих разъемов может использоваться для подключения помпы водяного охлаждения.

Аудиоподсистема

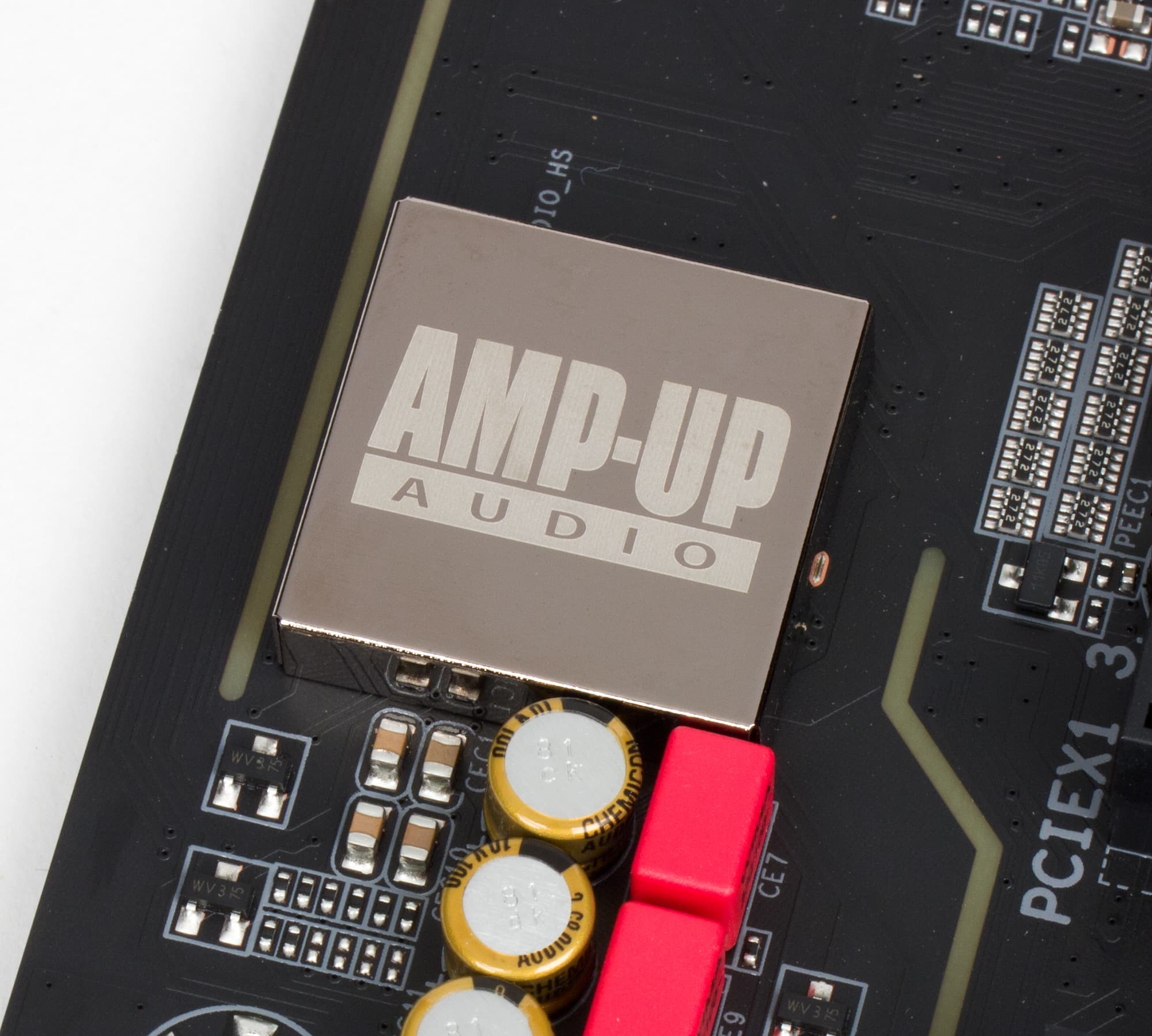

Аудиоподсистема платы Z370 Aorus Ultra Gaming 2.0-OP основана на кодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

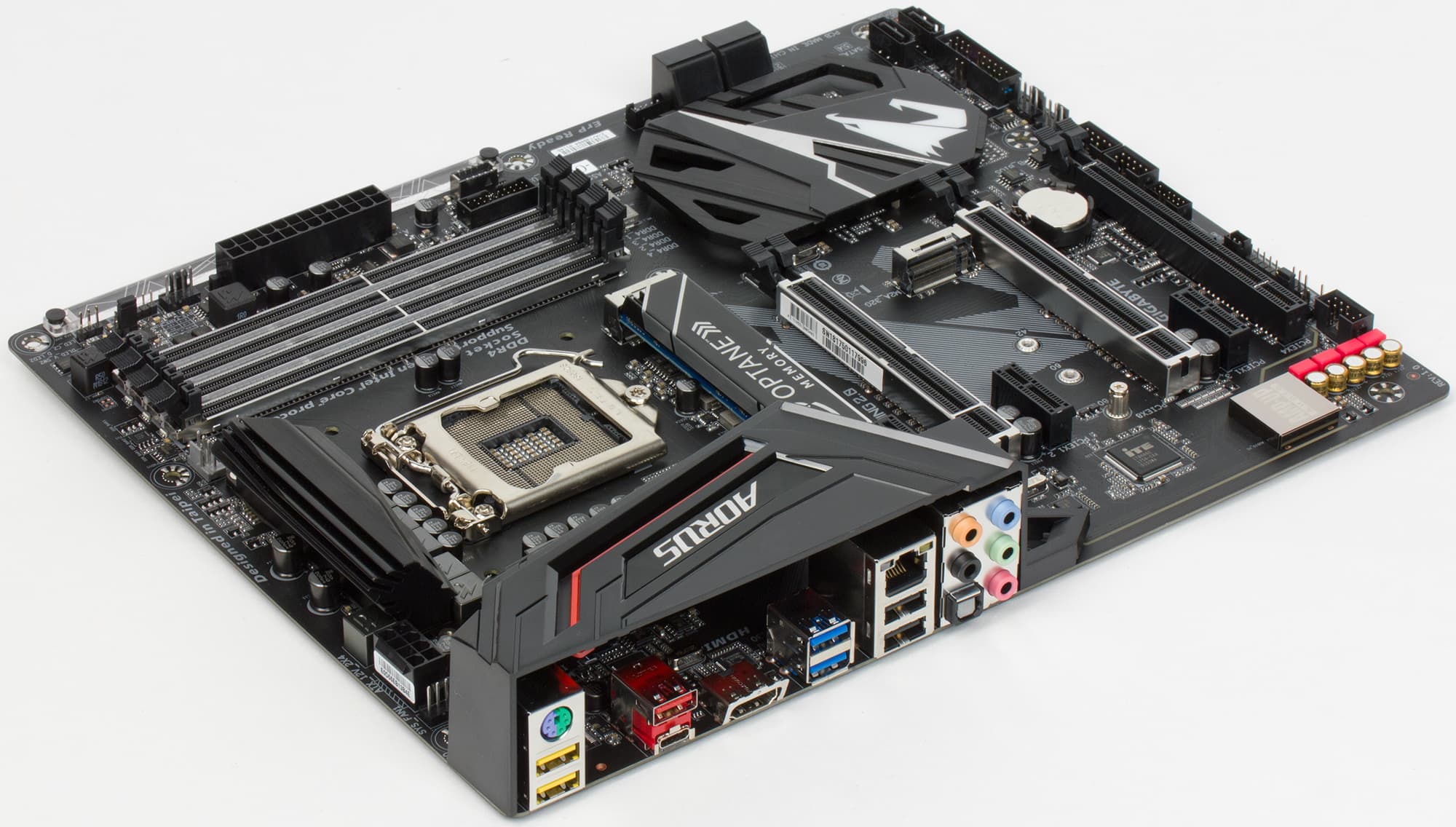

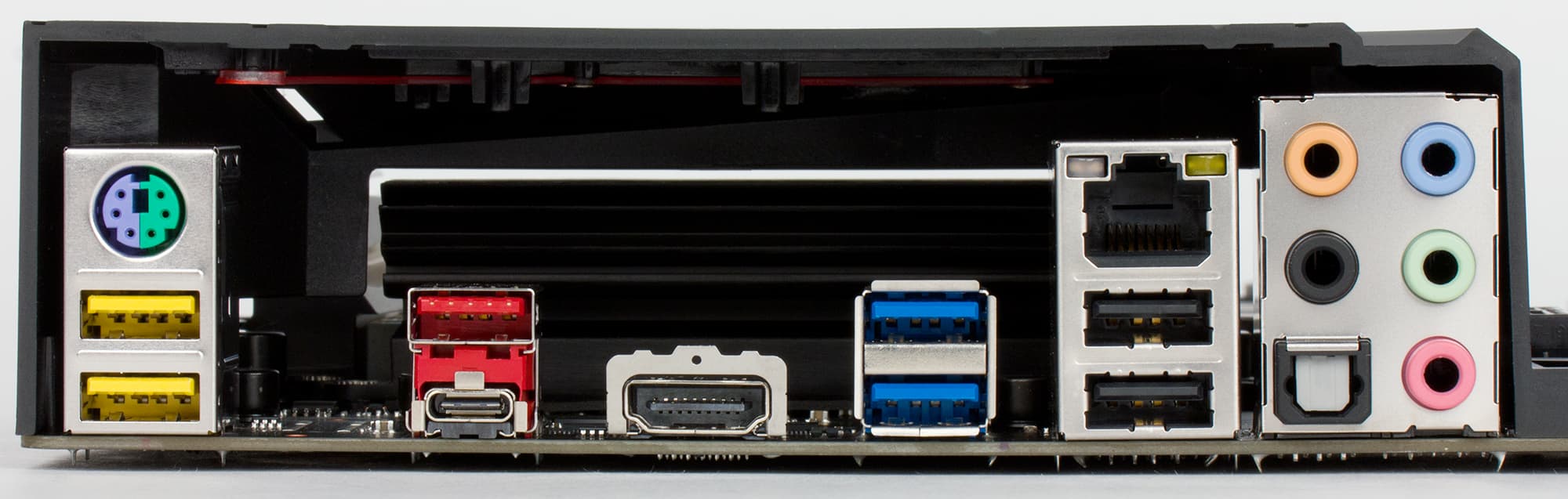

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Z370 Aorus Ultra Gaming 2.0 получил оценку «Хорошо».


Результаты тестирования в RightMark Audio Analyzer 6.3.0

UEFI BIOS

Никаких отличий от UEFI BIOS платы Z370 Aorus Ultra Gaming 1.0 мы не обнаружили, так что повторяться не станем. Кому интересно, могут ознакомиться с особенностями по настройке UEFI BIOS в прошлой статье.

Выводы

Как уже отмечалось в самом начале, плату Z370 Aorus Ultra Gaming 2.0-OP можно рассматривать как немного улучшенный вариант платы Z370 Aorus Ultra Gaming 1.0. Комплектация тут, конечно, лучше за счет наличия накопителя Intel Optane Memory, но насколько это оправдано — большой вопрос. Ведь за этот накопитель придется заплатить, а нужен он далеко не всем. К примеру, если вы используете скоростной SSD-накопитель, то Intel Optane Memory объемом 32 ГБ просто теряет смысл. Так не лучше ли предоставить возможность пользователю самостоятельно решать вопрос о приобретении Intel Optane Memory, а не навязывать ему этот накопитель вместе с платой?

Средняя цена Z370 Aorus Ultra Gaming 2.0-OP Средняя цена Z370 Aorus Ultra Gaming 2.0
Розничные предложения Z370 Aorus Ultra Gaming 2.0-OP Розничные предложения Z370 Aorus Ultra Gaming 2.0

В целом, плата очень достойная и, в общем-то, типичная. Правда, она вряд ли привлечет сейчас многих, поскольку уже пришло время интересоваться платами на новых чипсетах Intel Z390 и платами второго поколения на чипсетах Intel Z370.

В заключение предлагаем посмотреть наш видеообзор материнской платы Z370 Aorus Ultra Gaming 2.0-OP:

Наш видеообзор материнской платы Z370 Aorus Ultra Gaming 2.0-OP можно также посмотреть на iXBT.Video
