Обзор материнской платы Gigabyte B450 Aorus Pro на чипсете AMD B450

Мы уже рассмотрели несколько новых моделей плат компании Asus на чипсете AMD B450. А сегодня в фокусе нашего внимание новинка компании Gigabyte: плата B450 Aorus Pro. Напомним, что под брендом Aorus компания производит игровые решения.

Комплектация и упаковка

Плата B450 Aorus Pro поставляется в компактной по размерам картонной коробке, типичной для плат игровой серии Aorus.

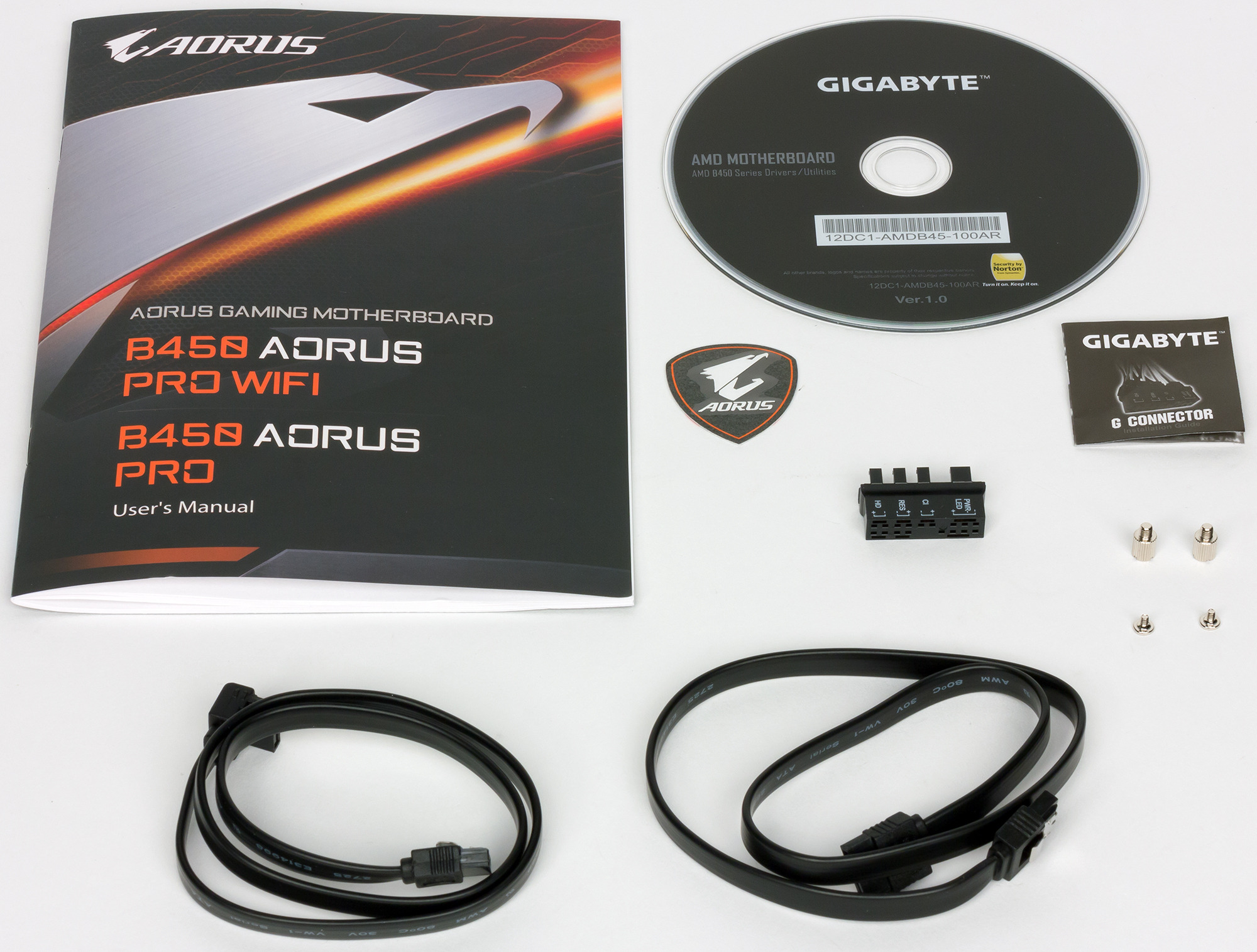

Комплект поставки включает руководство пользователя, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), DVD-диск с драйверами, а также стикер Aorus на корпус ПК.

Конфигурация и особенности платы

Сводная таблица характеристик платы B450 Aorus Pro приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры AMD Ryzen 2/Ryzen/Ryzen with Vega Graphics
Процессорный разъем AM4
Чипсет AMD B450
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel i211-АТ
Слоты расширения 1 × PCI Express 3.0 x16/x8
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
1 × PCI Express 2.0 x1 (в форм-факторе PCI Express x16)
1 × PCI Express 2.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 6 × USB 3.0 (Type A)
2 × USB 3.1 (Type С, Type A)
4 × USB 2.0

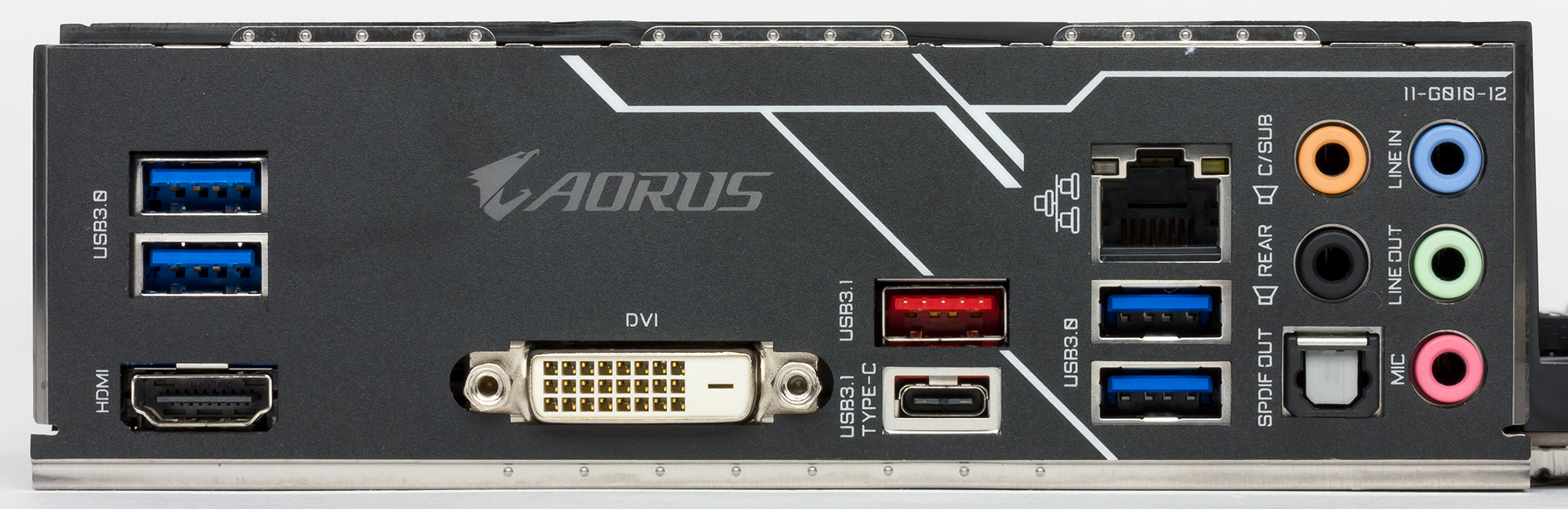

Разъемы на задней панели 1 × USB 3.1 Type A
1 × USB 3.1 Type C
4 × USB 3.0 Type A
1 × RJ-45
1 × HDMI 2.0
1 × DVI-D
5 аудиоразъемов типа миниджек
1 × S/PDIF
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
5 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
2 разъема для подключения обычной RGB-ленты 12 В
2 разъема для подключения адресуемой RGB-ленты
Форм-фактор ATX (305×244 мм)
Средняя цена
Розничные предложения

Форм-фактор

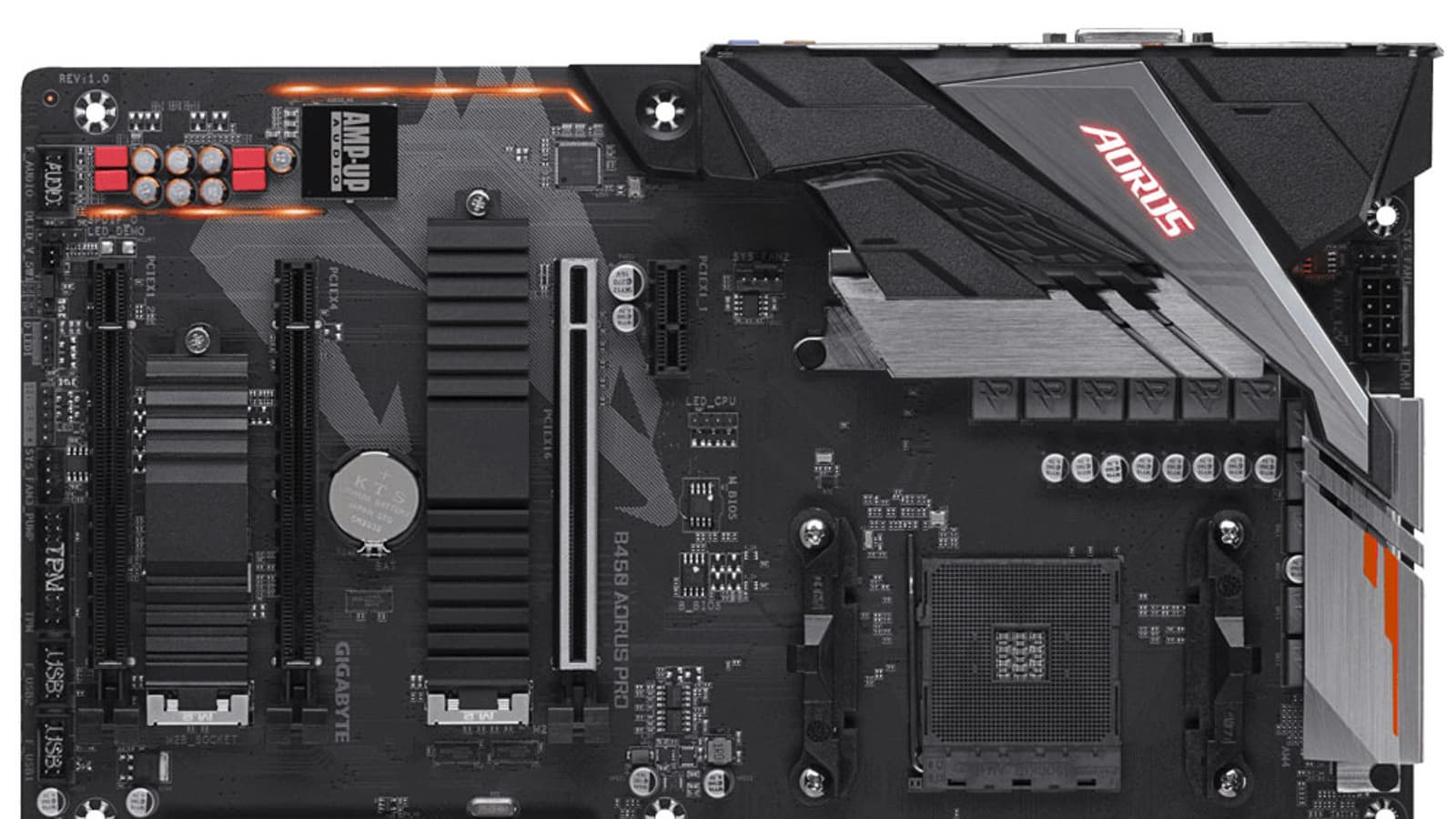

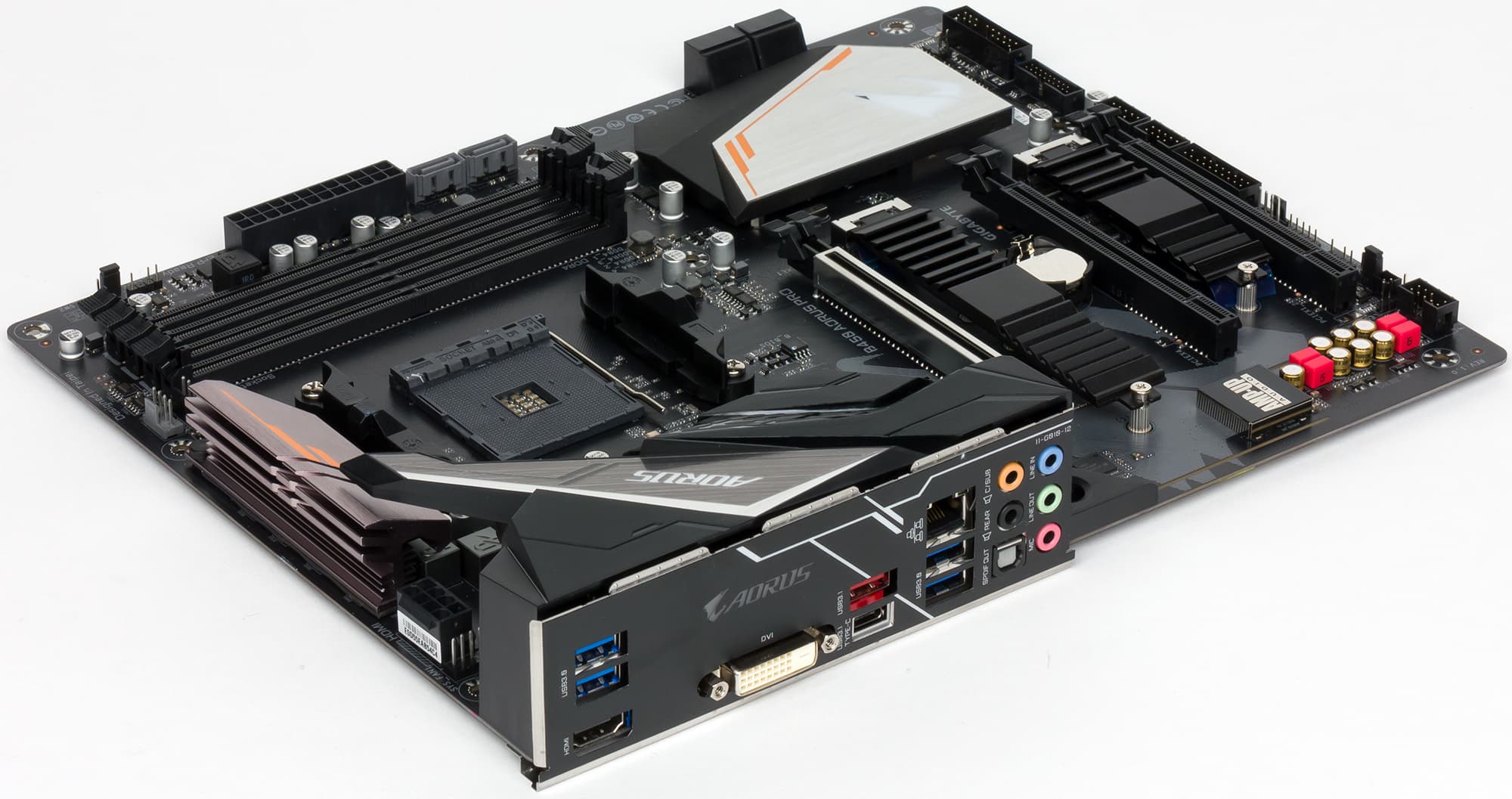

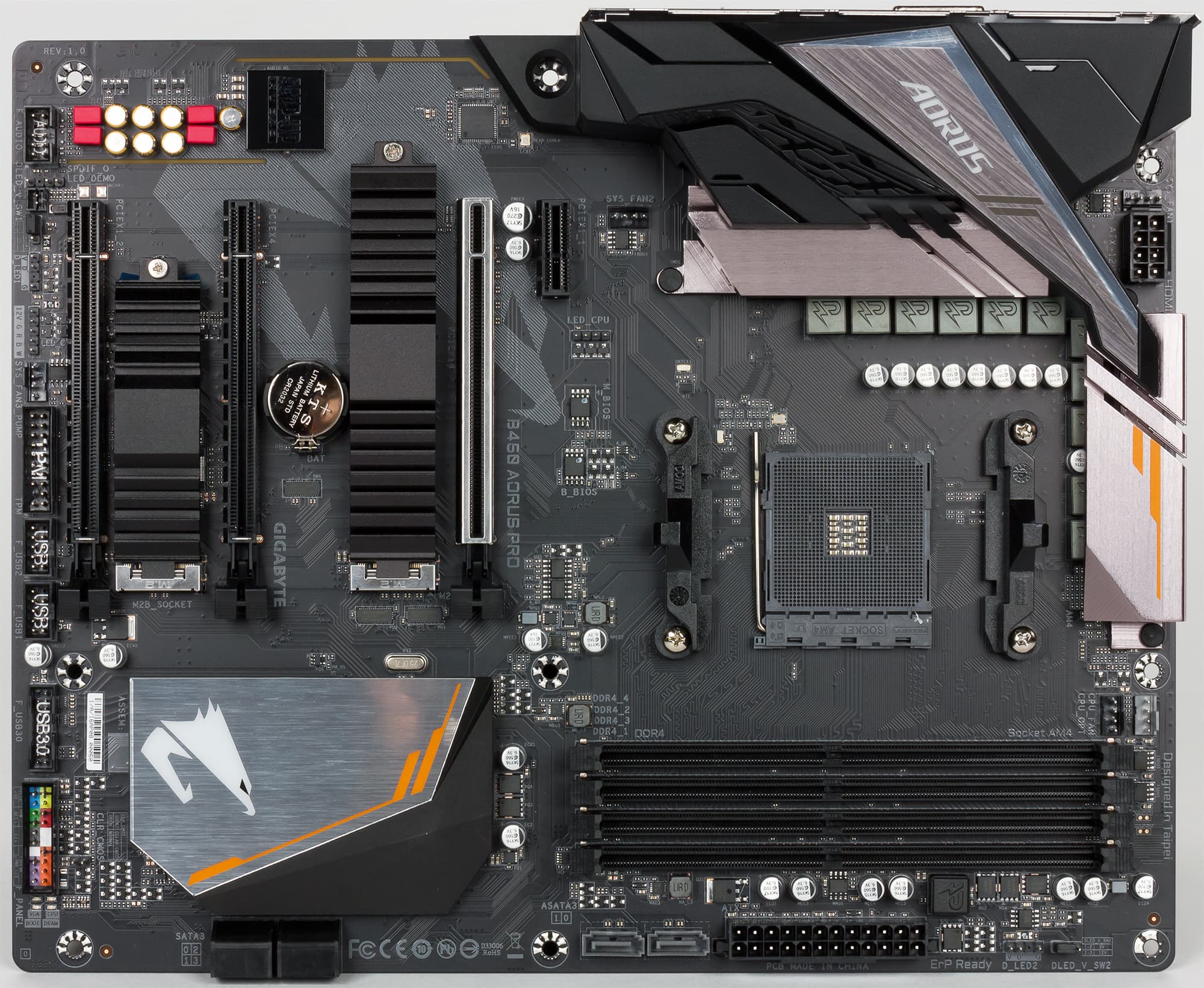

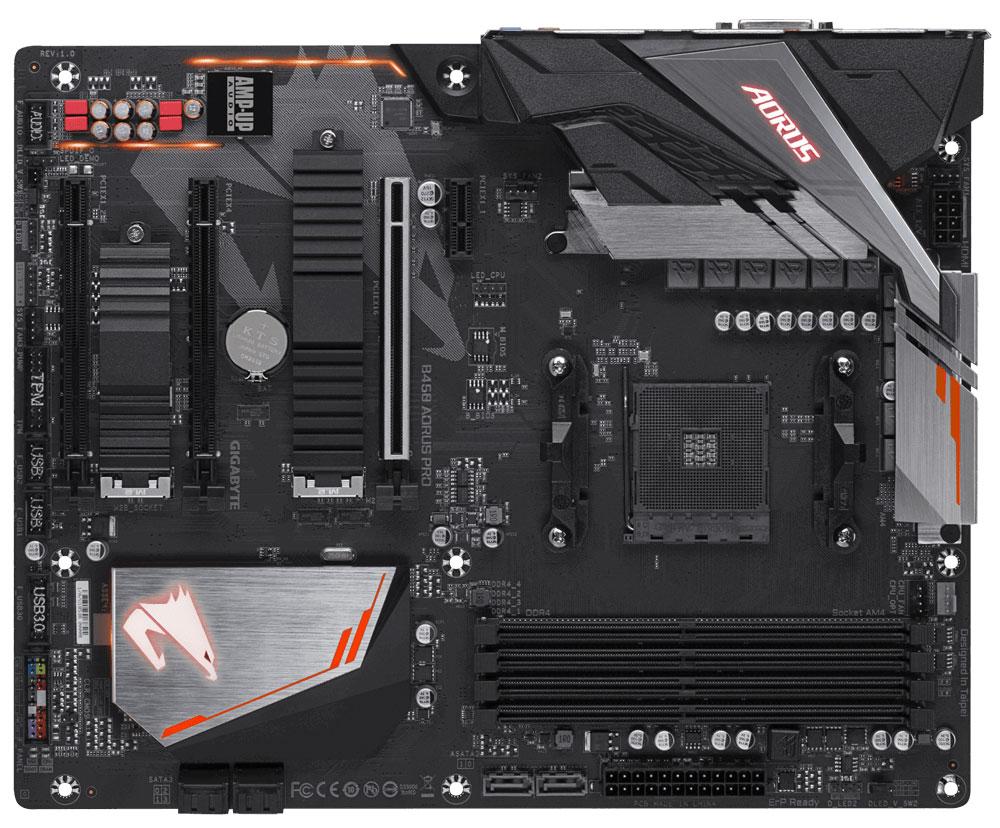

Плата B450 Aorus Pro выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрены стандартные девять отверстий.

Чипсет и процессорный разъем

Плата основана на чипсете AMD B450 и поддерживает процессоры семейства AMD Ryzen с разъемом AM4 (Ryzen 2/Ryzen/Ryzen with Radeon Vega Graphics).

Память

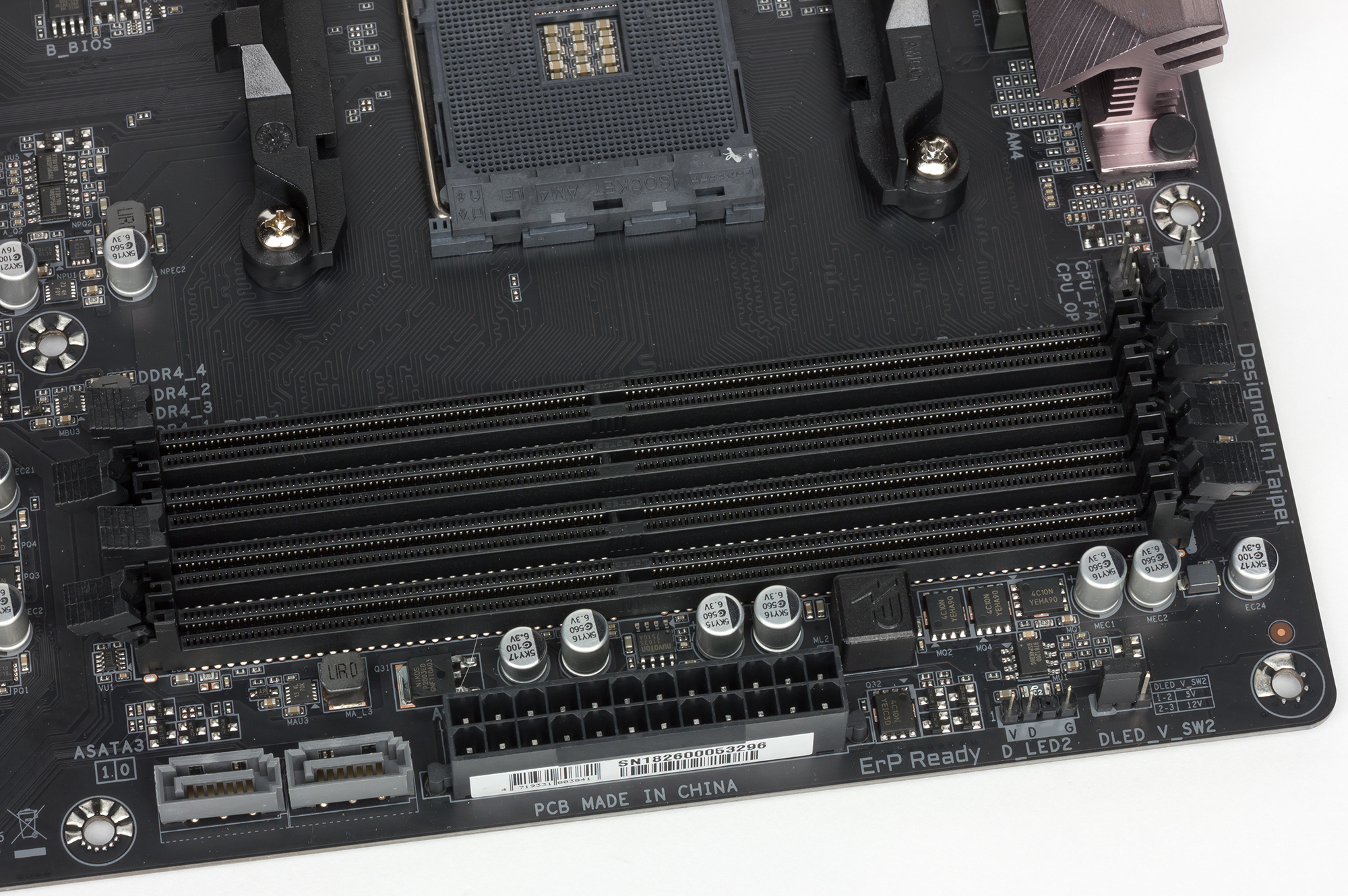

Для установки модулей памяти на плате B450 Aorus Pro предусмотрено четыре DIMM-слота. Поддерживается небуферизованная память DDR4 (non-EСС), а максимальный ее объем составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

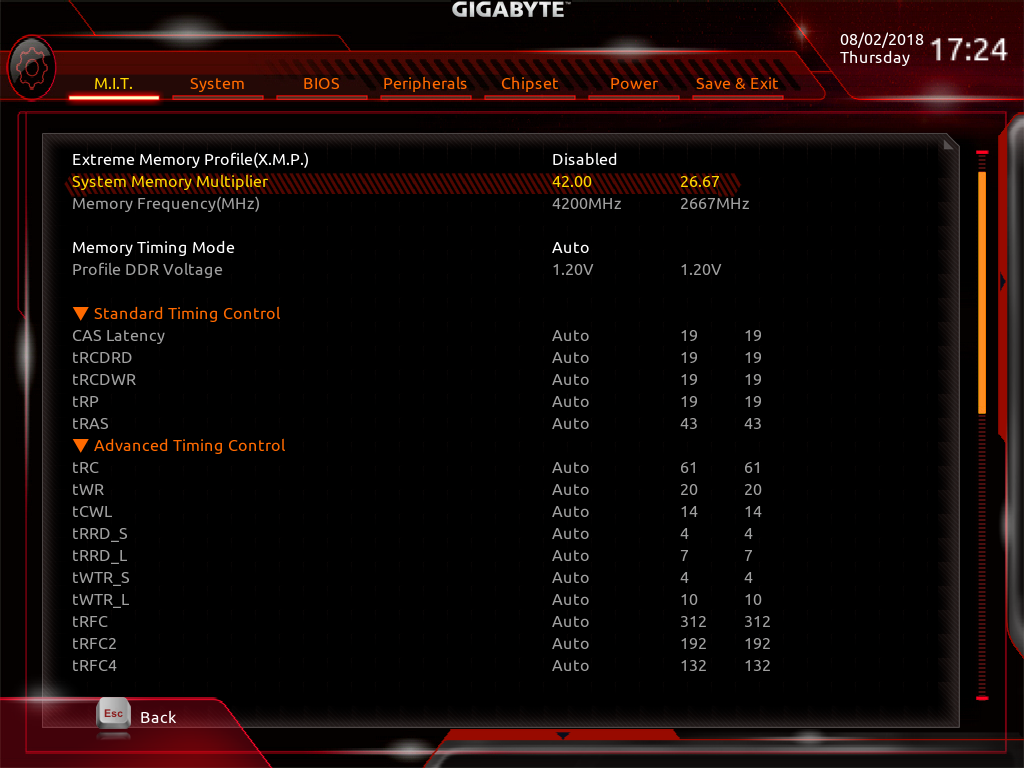

Согласно спецификации, максимальная тактовая частота памяти составляет 2999 МГц, однако в настройках UEFI BIOS можно задать частоту памяти до 4200 МГц.

Слоты расширения

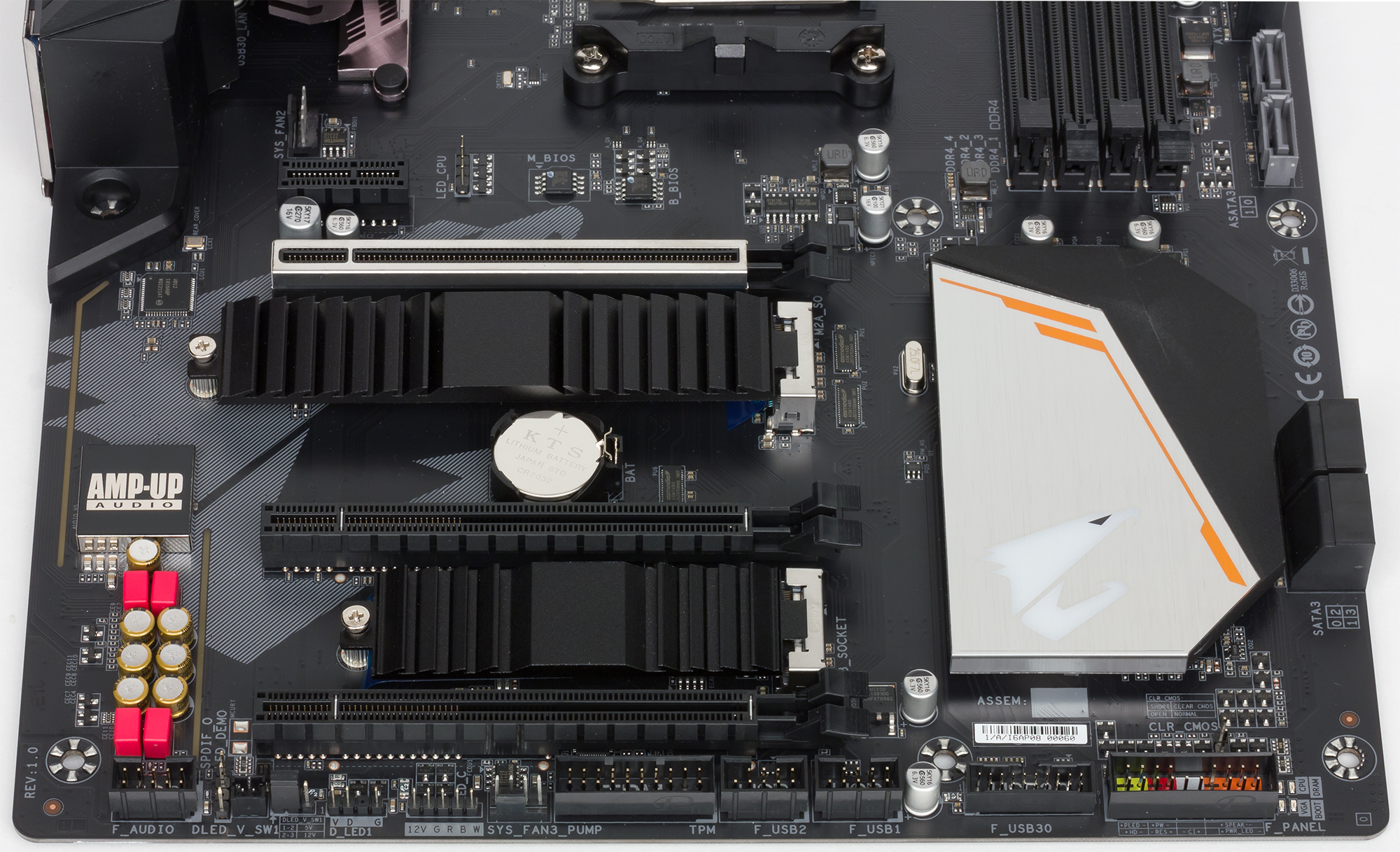

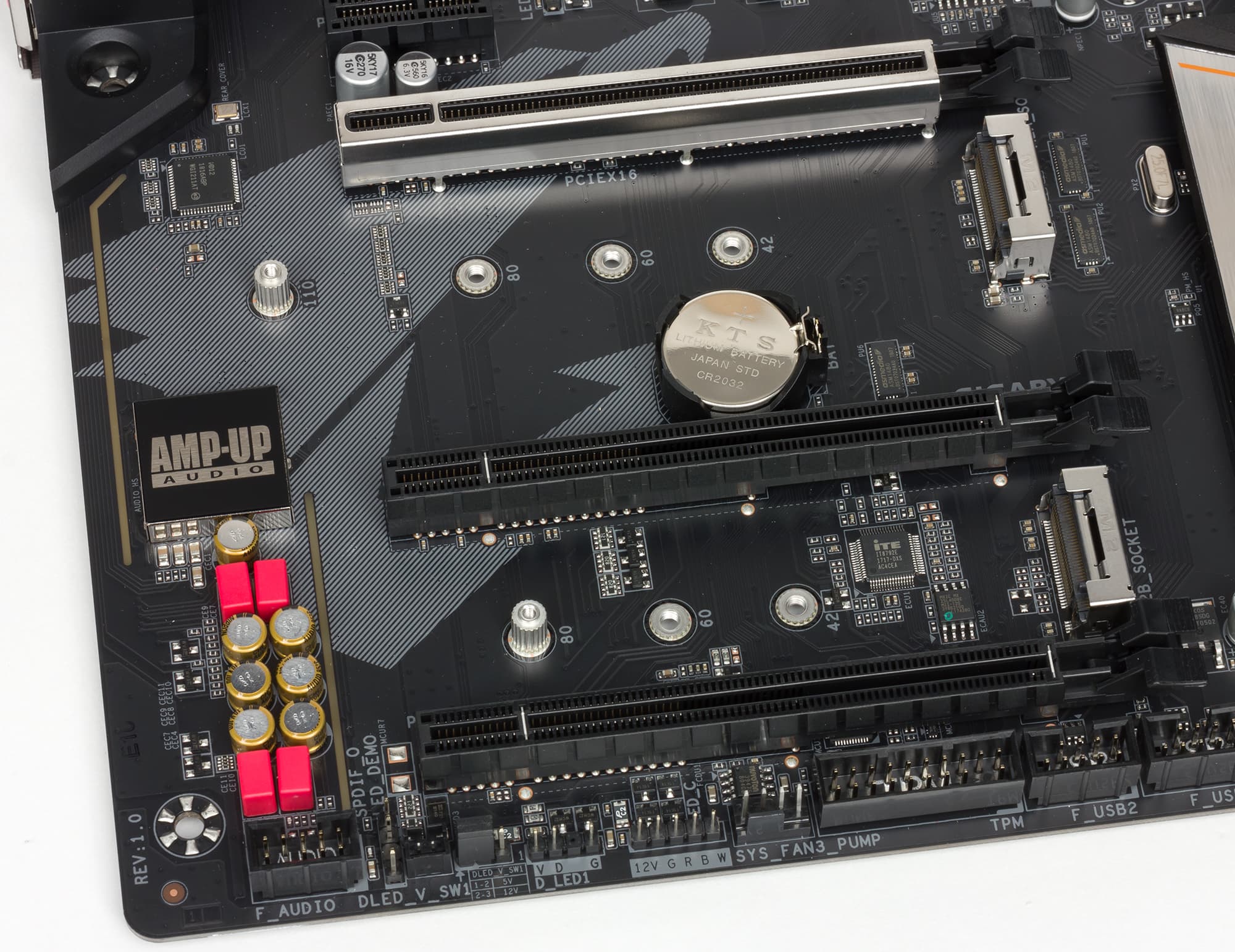

Для установки видеокарт, плат расширения и накопителей на плате имеется три слота с форм-фактором PCI Express x16, один слот PCI Express 2.0 x1, а также два разъема M.2.

Первый (если считать от процессорного разъема) слот (PCIEX16) с форм-фактором PCI Express x16 реализован на базе 16 или 8 (в зависимости от процессора) процессорных линий PCIe 3.0. То есть это слот PCI Express 3.0 x16/x8. Второй слот (PCIEX4) с форм-фактором PCI Express x16 реализован на базе четырех чипсетных линий PCIe, причем версии 2.0. То есть это слот PCI Express 2.0 x4. Третий слот (PCIEX1_2) с форм-фактором PCI Express x16 реализован на базе одной чипсетной линии PCIe 2.0. То есть это слот PCI Express 2.0 x1 в форм-факторе PCI Express x16.

Слот PCI Express 2.0 x1 (PCIEX1_1) также реализован на базе чипсетной линии PCIe 2.0.

С разъемами M.2, предназначенными для установки накопителей, ситуация следующая. Один разъем (M2A) поддерживает накопители типоразмера 2242/2260/2280/22110 с интерфейсами PCIe 3.0 x4/x2 и SATA. Второй разъем M2B поддерживает накопители типоразмера 2242/2260/2280, только с интерфейсом PCIe 3.0 x2.

Видеоразъемы

На плате B450 Aorus Pro имеются видеовыходы HDMI 2.0 (4096×2160 @60 Гц) и DVI-D (1920×1080 @60 Гц), которые могут использоваться при установке процессоров AMD с графическим ядром.

SATA-порты

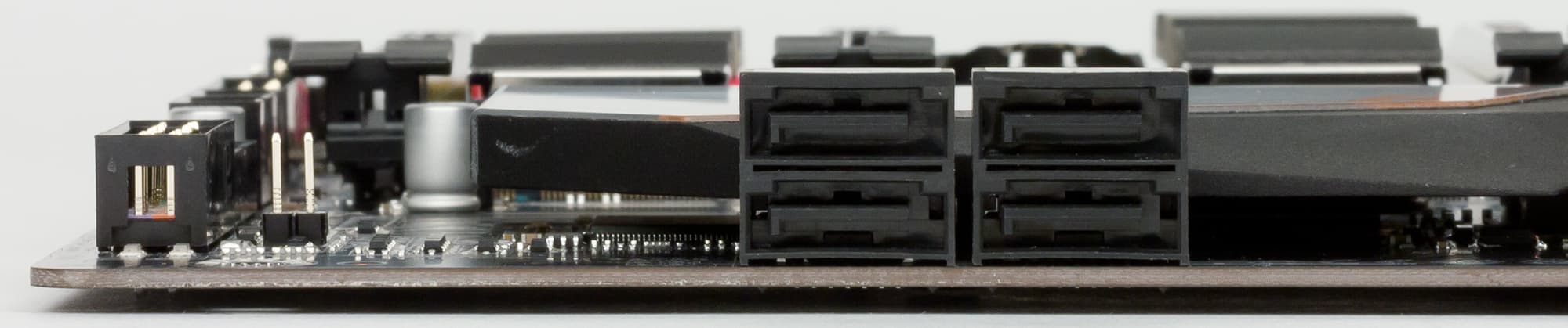

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, четыре из которых реализованы на базе интегрированного в чипсет AMD B450 контроллера. Еще два SATA-порта (ASATA3 0/1) реализованы через процессор.

Разъемы USB

Для подключения всевозможных периферийных устройств на плате предусмотрено два порта USB 3.1, шесть портов USB 3.0 и четыре порта USB 2.0

Четыре порта USB 3.0, выведенные на заднюю панель платы, реализованы через процессор. Все эти порты имеют разъем Type-A.

Остальные порты USB реализованы через чипсет B450. Два порта USB 3.1 (Type-A и Type-С) выведены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и четырех портов USB 2.0 имеются соответствующие разъемы.

Сетевой интерфейс

Для подключения к сети на плате имеется гигабитный сетевой контроллер Intel i211-AT, задействующий для подключения чипсетный порт PCIe 2.0.

Как это работает

Напомним, что есть два типа процессоров AMD Ryzen: с графикой и без. У процессоров с графикой имеется только 8 линий PCIe 3.0, которые предназначены для слота PCI Express 3.0 x8, а у процессоров без графики имеется 16 линий PCIe 3.0, которые могут группироваться в один порт x16 или в два порта x8 и предназначены для слотов PCI Express 3.0 x16/x8. Помимо этого в процессорах AMD Ryzen есть еще четыре высокоскоростных порта ввода/вывода. Два из них — PCIe 3.0, а еще два могут конфигурироваться либо как PCIe 3.0, либо как SATA 6 Гбит/с. Есть в процессоре и контроллер USB 3.0 на четыре порта.

Сам чипсет AMD B450 обеспечивает шесть портов PCIe 2.0, четыре порта SATA 6 Гбит/с, а также два порта USB 3.1, два порта USB 3.0 и шесть портов USB 2.0. Кроме того, чипсет поддерживает возможность создания одного разъема SATA Express (для него есть две линии PCIe 3.0).

А теперь посмотрим, как возможности чипсета AMD B450 и процессоров AMD Ryzen реализованы в варианте платы B450 Aorus Pro.

Итак, через процессор на плате реализованы слот PCI Express 3.0 x16/x8, один разъем M.2 (M2A), два порта SATA (ASATA3 0/1) и четыре порта USB 3.0. Через чипсет AMD B450 реализованы слот PCI Express 2.0 x4 (в форм-факторе PCI Express x16), слот PCI Express 2.0 x1 (в форм-факторе PCI Express x16), слот PCI Express 2.0 x1, разъем M2B, два порта USB 3.0, два порта USB 3.1, четыре порта USB 2.0, сетевой контроллер Intel i211-AT, четыре порта SATA 6 Гбит/с. Понятно, что при таком количестве слотов, разъемов и портов что-то с чем-то должно разделяться.

Начнем с процессоров AMD Ryzen без графики. У них имеется 20 (16+4) линий PCIe 3.0, из которых 16 линий используются для слота PCI Express 3.0 x16 (PCIEX16). Еще четыре высокоскоростных порта PCIe 3.0 процессора используются для реализации разъема M2A, который поддерживает накопители с интерфейсом PCIe 3.0 x4/x2 и SATA, а также двух портов SATA 6 Гбит/с (ASATA3 0/1). Режимы работы разъема M2A и портов ASATA3 0/1 следующие. Если в разъем M2A устанавливается SATA-накопитель, то порт ASATA3 1 будет недоступен. Если в разъем M2A устанавливается PCIe-накопитель, то недоступны будут оба порта ASATA3 0/1. Если же разъем M2A не используется, то оба порта ASATA3 0/1 доступны.

В случае, когда на плату устанавливается процессор AMD Ryzen с графикой, меняется только режим работы слота PCIEX16: он работает в режиме PCI Express 3.0 x8.

Теперь разберемся с чипсетом. Тут уже неважно, какой именно установлен процессор (с графикой или без). Как известно, у чипсета AMD B450 только шесть портов PCIe 2.0. На базе этих портов реализованы слот PCI Express 2.0 x4, два слота PCI Express 2.0 x1 (один из них — в форм-факторе PCI Express x16) и сетевой контроллер Intel i211-AT. И фокус тут в том, что слот PCI Express 2.0 x4 (PCIEX4) разделяется с двумя слотами PCI Express 2.0 x1 (PCIEX1_1 и PCIEX1_2). То есть если слоты PCIEX1_1 и PCIEX1_2 доступны, то слот PCIEX4 работает в режиме x2, а если слот PCIEX4 используется в режиме x4, то слоты PCIEX1_1 и PCIEX1_2 недоступны. При таком разделении количества линий PCIe 2.0 чипсета AMD B450 будет хватать для реализации слотов и сетевого контроллера.

Осталось разобраться лишь с разъемом M2B, который поддерживает накопители с интерфейсом PCIe 3.0 x2. Напомним, что чипсет AMD B450 поддерживает возможность создания разъема SATA Express. Сам разъем уже умер, на новых материнских платах его не реализуют, однако для того чтобы этот разъем все-таки можно было реализовать, в чипсете предусмотрены две линии PCIe 3.0 и два порта SATA 6 Гбит/с из числа четырех поддерживаемых чипсетом. Вот эти две линии PCIe 3.0 как раз и можно использовать для реализации разъема M2B, который работает только в режиме PCIe 3.0 x2. Однако этот разъем будет разделяться в двумя портами SATA (SATA3 2/3).

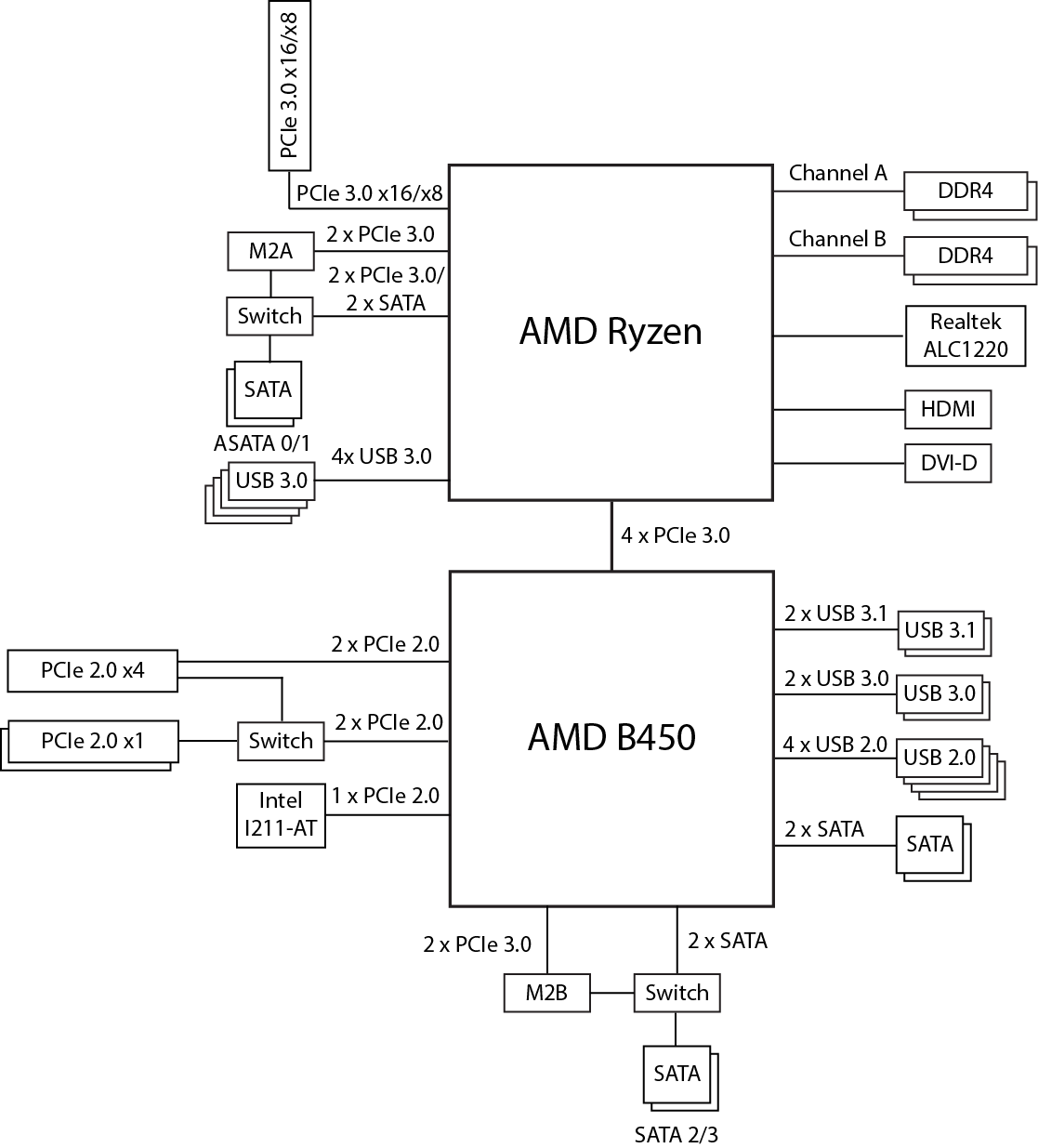

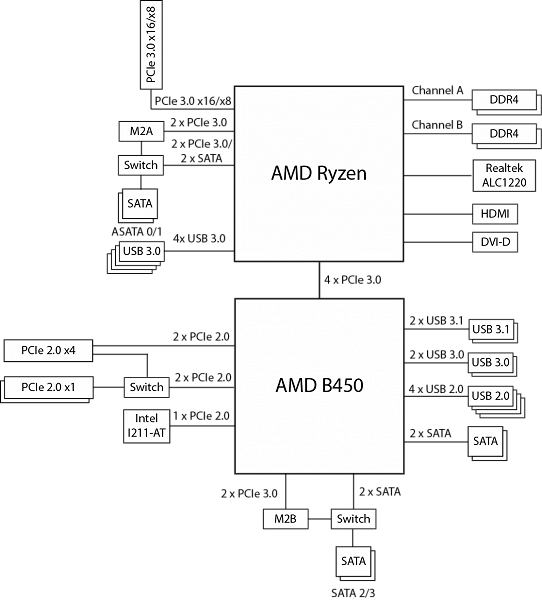

Блок-схема платы B450 Aorus Pro приведена далее.

Дополнительные особенности

Количество дополнительных особенностей у платы B450 Aorus Pro минимально, что типично для решений на базе чипсета AMD B450. Напомним, что платы на данном чипсете не относятся к топовым решениям, а потому здесь нет ни кнопок, ни индикатора POST-кодов.

Можно отметить лишь наличие двух четырехконтактных (12V, G, R, B) разъемов для подключения стандартных RGB-лент типа 5050 с максимальной длиной до 2 м, а также двух трехконтактных (V,D,G) разъемов для подключения адресуемых светодиодных лент длиной до 5 м и с максимальным количеством светодиодов до 300. Эти разъемы поддерживают подключение лент с питанием 5 В и 12 В, а для выбора нужного напряжения каждый разъем дополнен двухпозиционными переключателями с использованием перемычек.

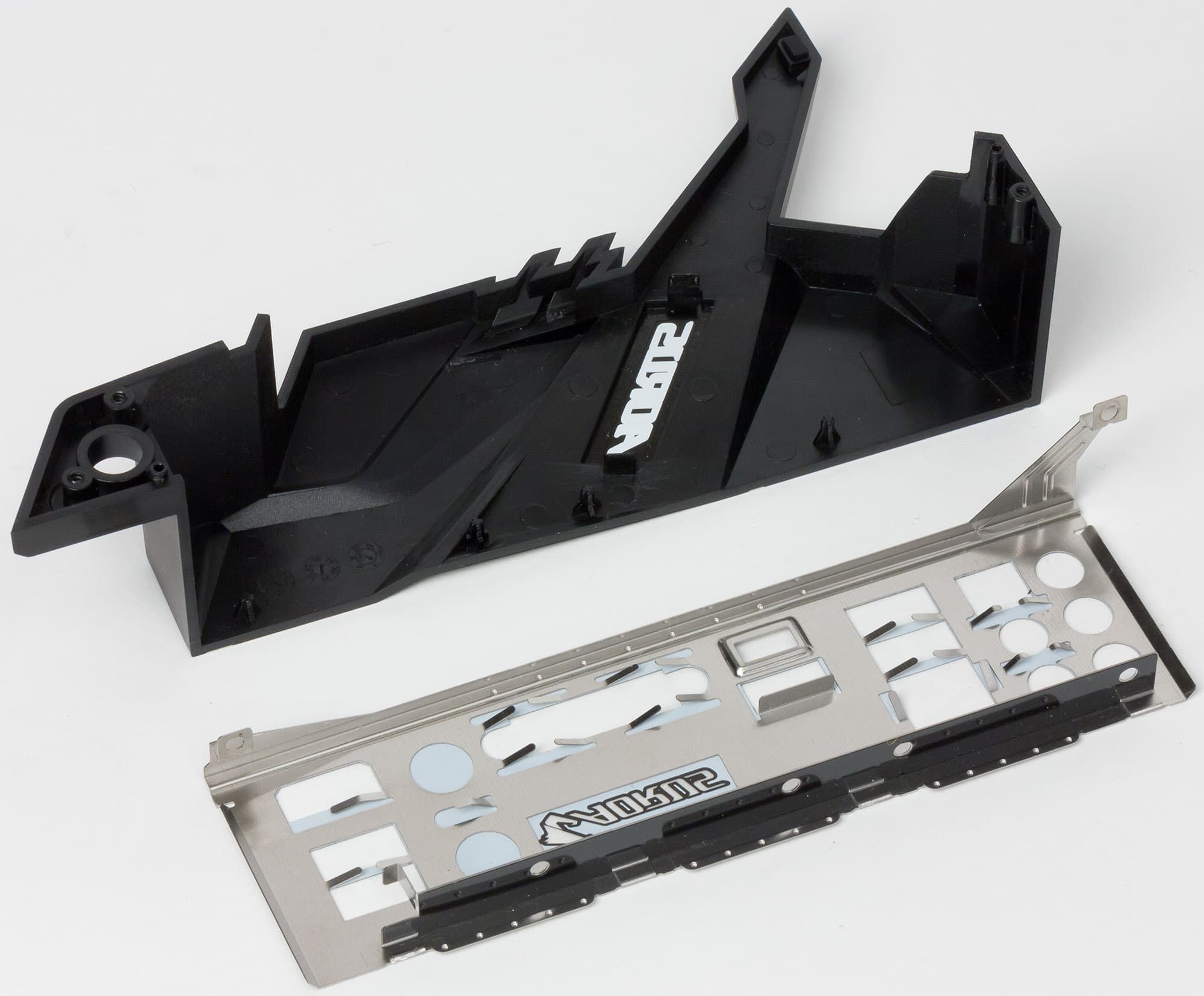

Есть на этой плате и настраиваемая светодиодная RGB-подсветка. Подсвечиваются чипсет (светится логотип Aorus) и надпись Aorus на кожухе задней панели разъемов.

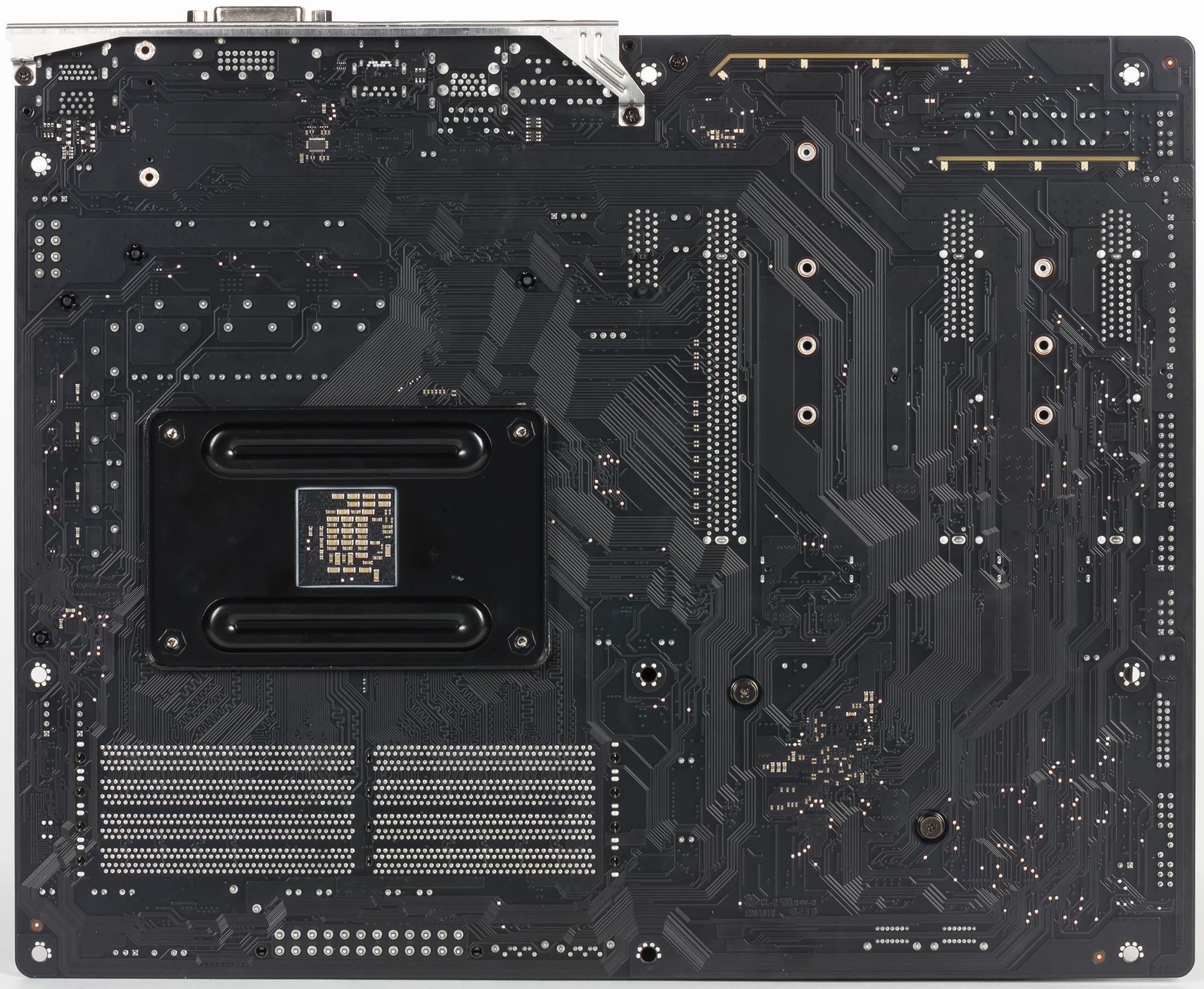

Кроме того, подсвечивается надпись Aorus на заглушке панели разъемов, а также граница зоны аудиотракта с обратной стороны платы.

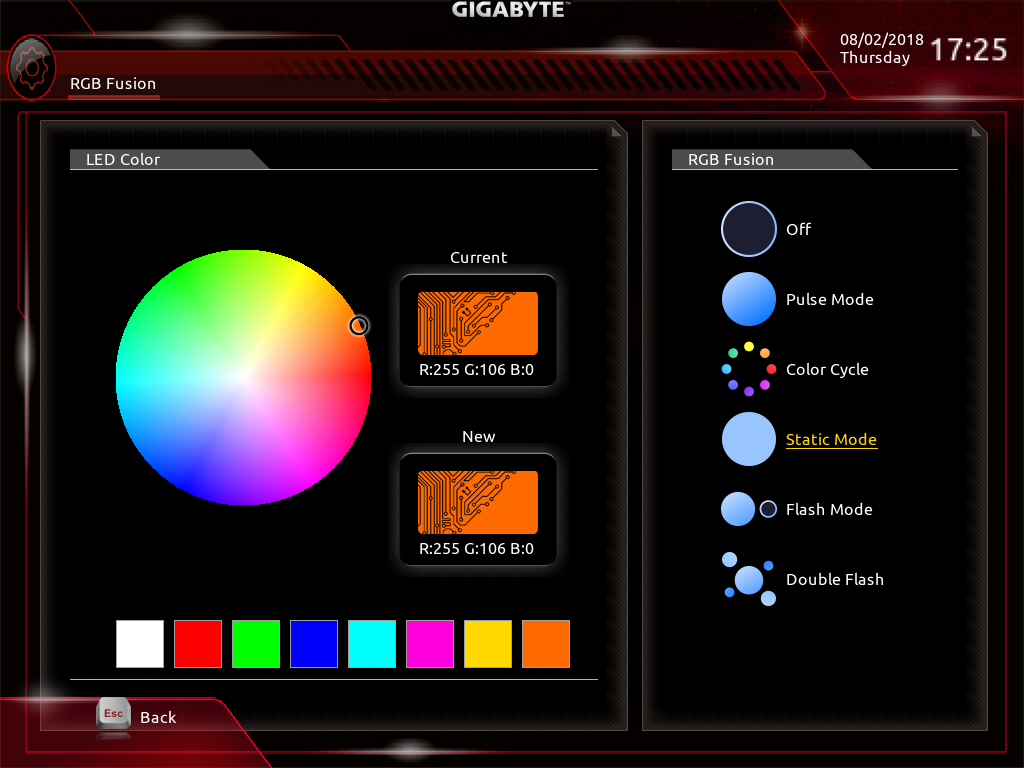

Настройку подсветки можно производить через UEFI BIOS или с использованием фирменной утилиты Gigabyte. Можно выбирать цвет подсветки, а также различные цветовые эффекты.

Система питания

Как и большинство плат, модель B450 Aorus Pro имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

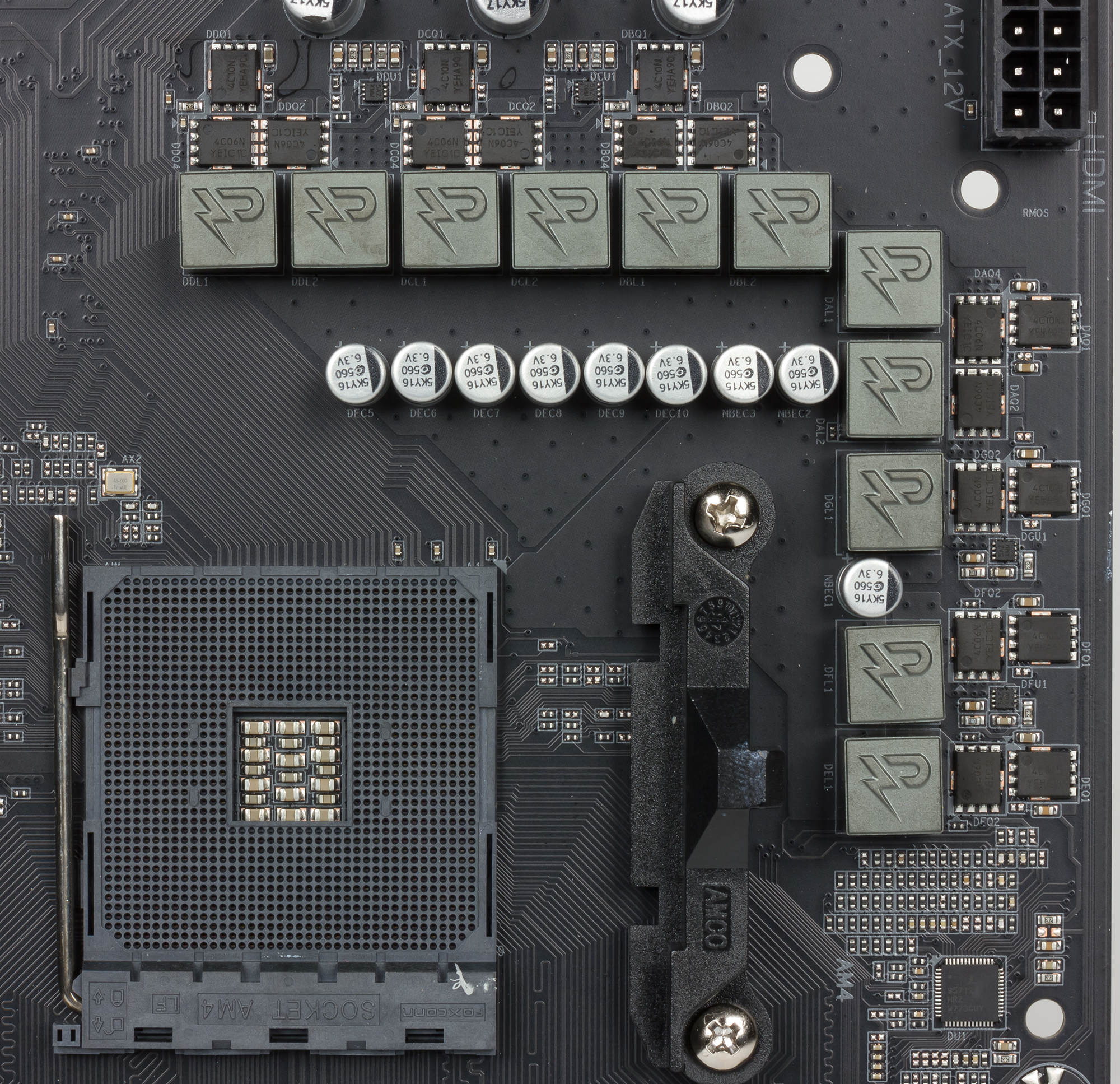

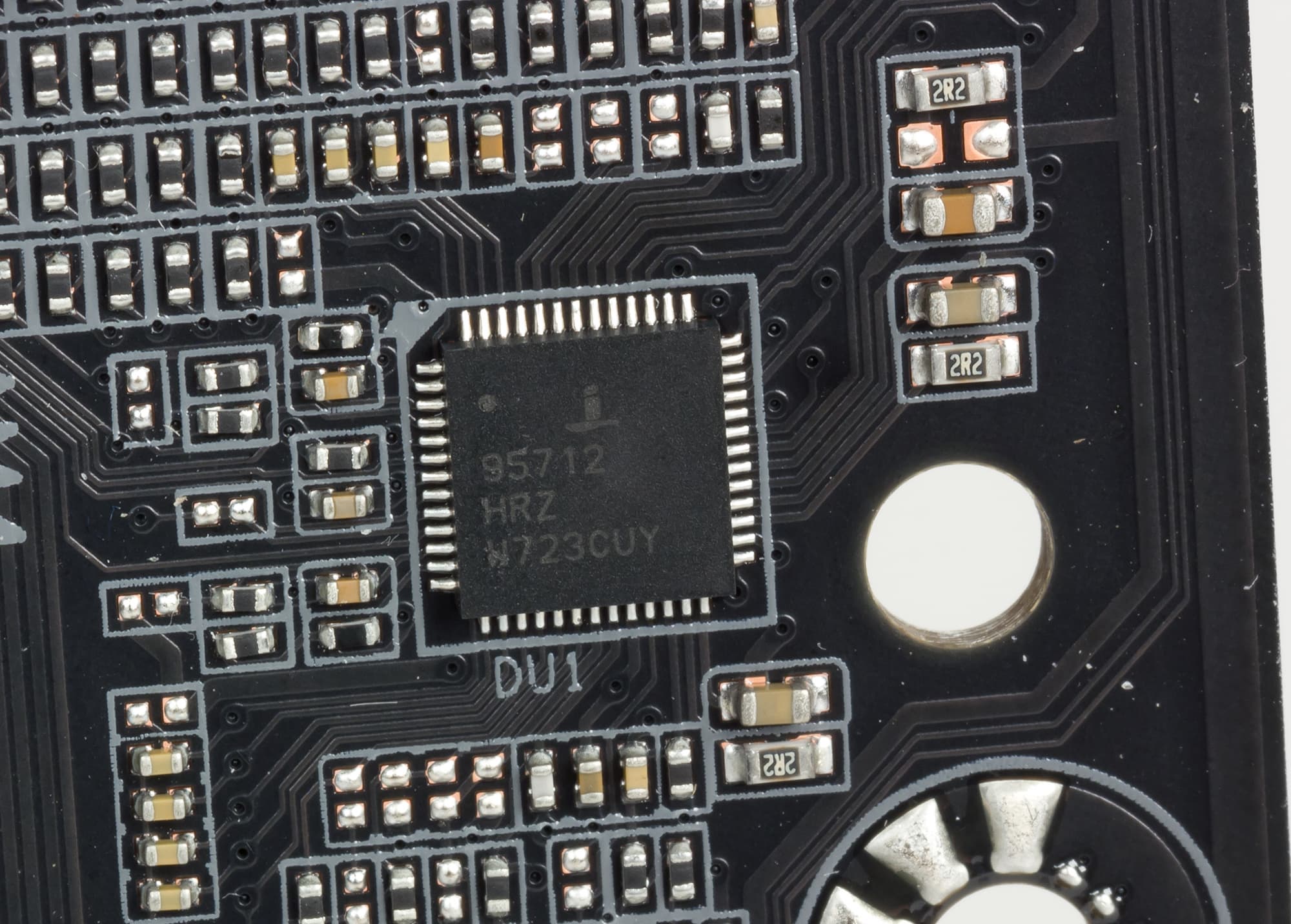

Регулятор напряжения питания процессора в данном случае 11-канальный (8+3) и основан на PWM-контроллере Intersil ISL95712. Данный контроллер обеспечивает 4 фазы для ядер процессора и 3 фазы для подсистемы ввода/вывода процессора.

В каждом канале питания используются полевые транзисторы (MOSFET) 4C06N и 4C10N компании On Semiconductor.

Система охлаждения

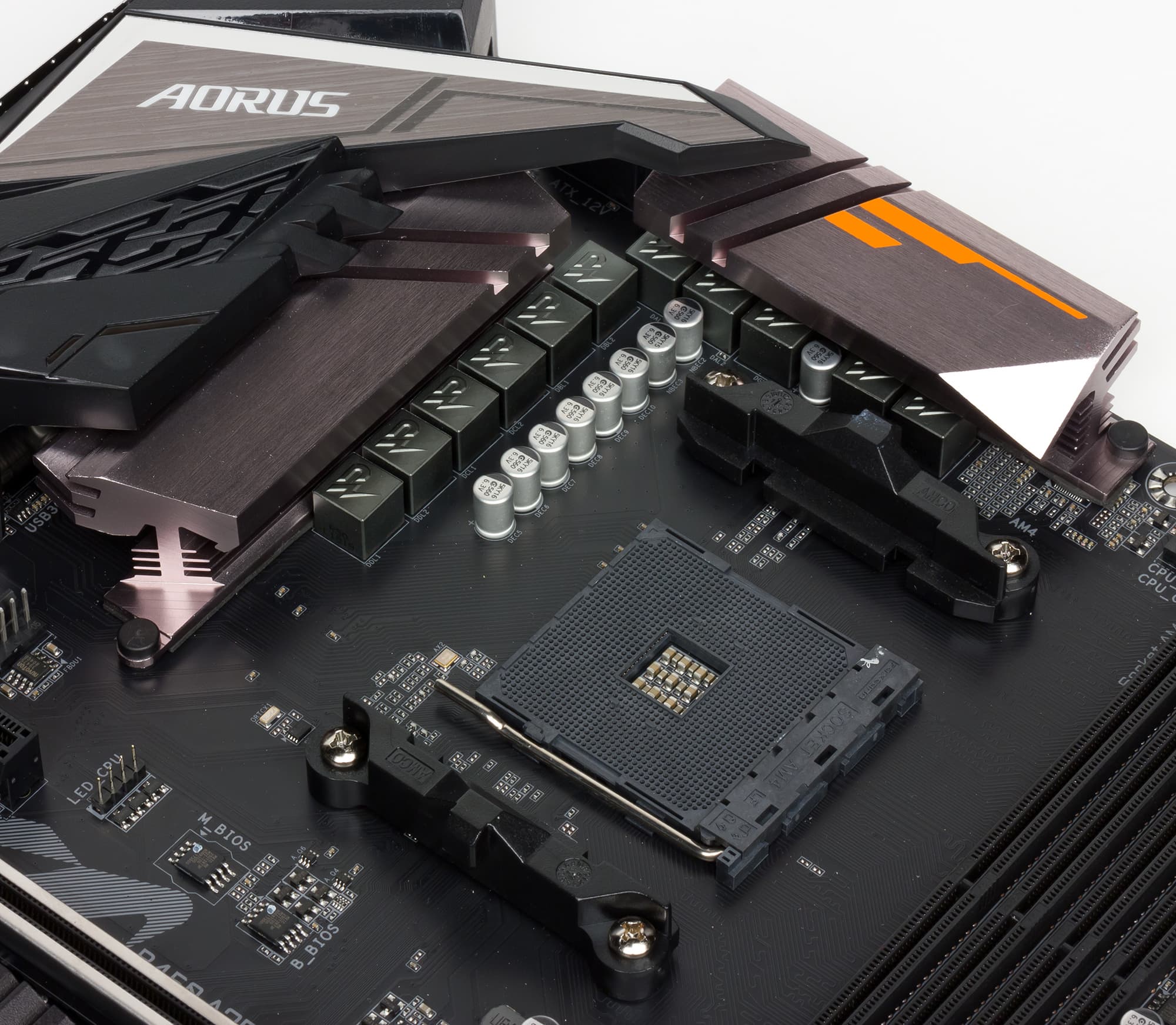

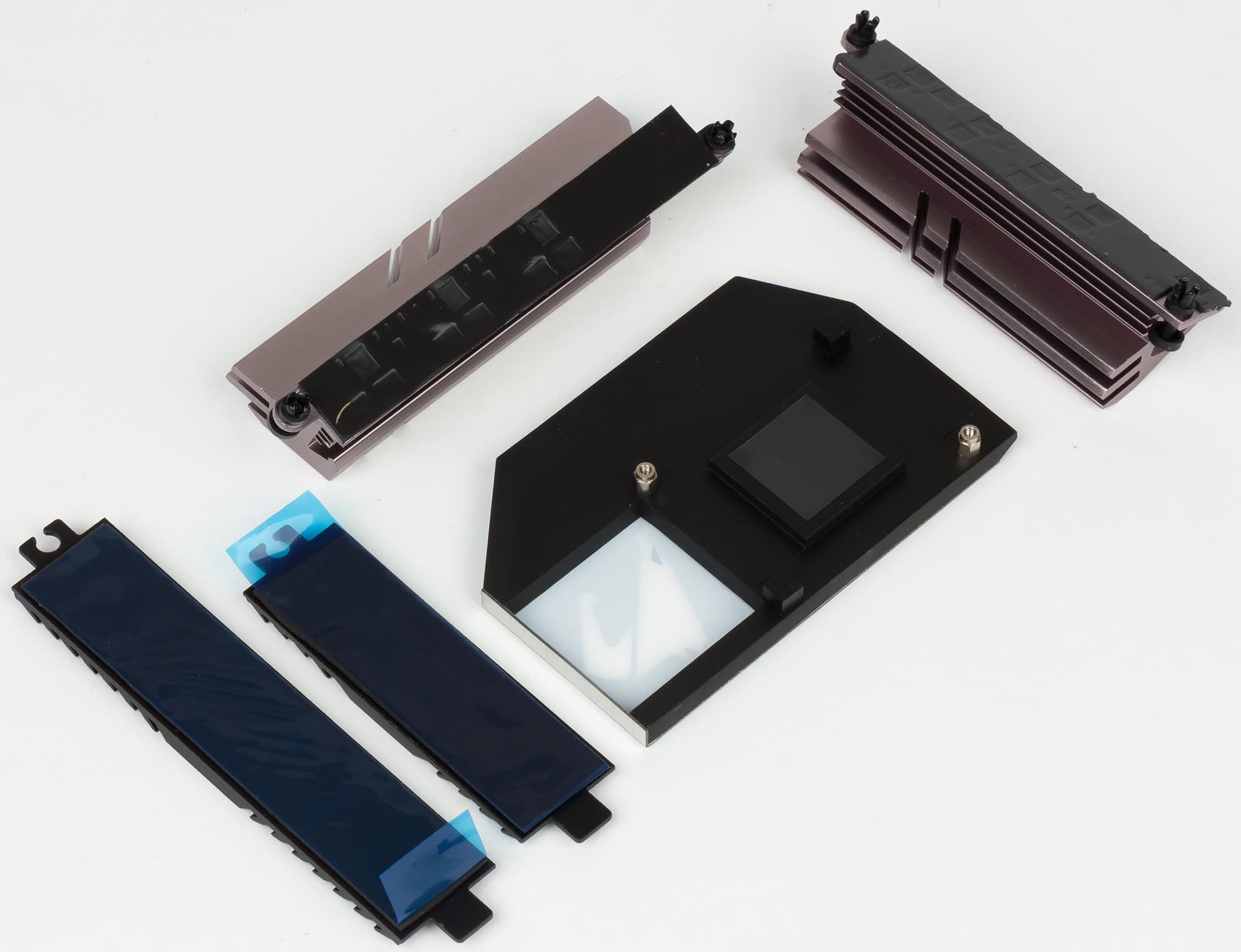

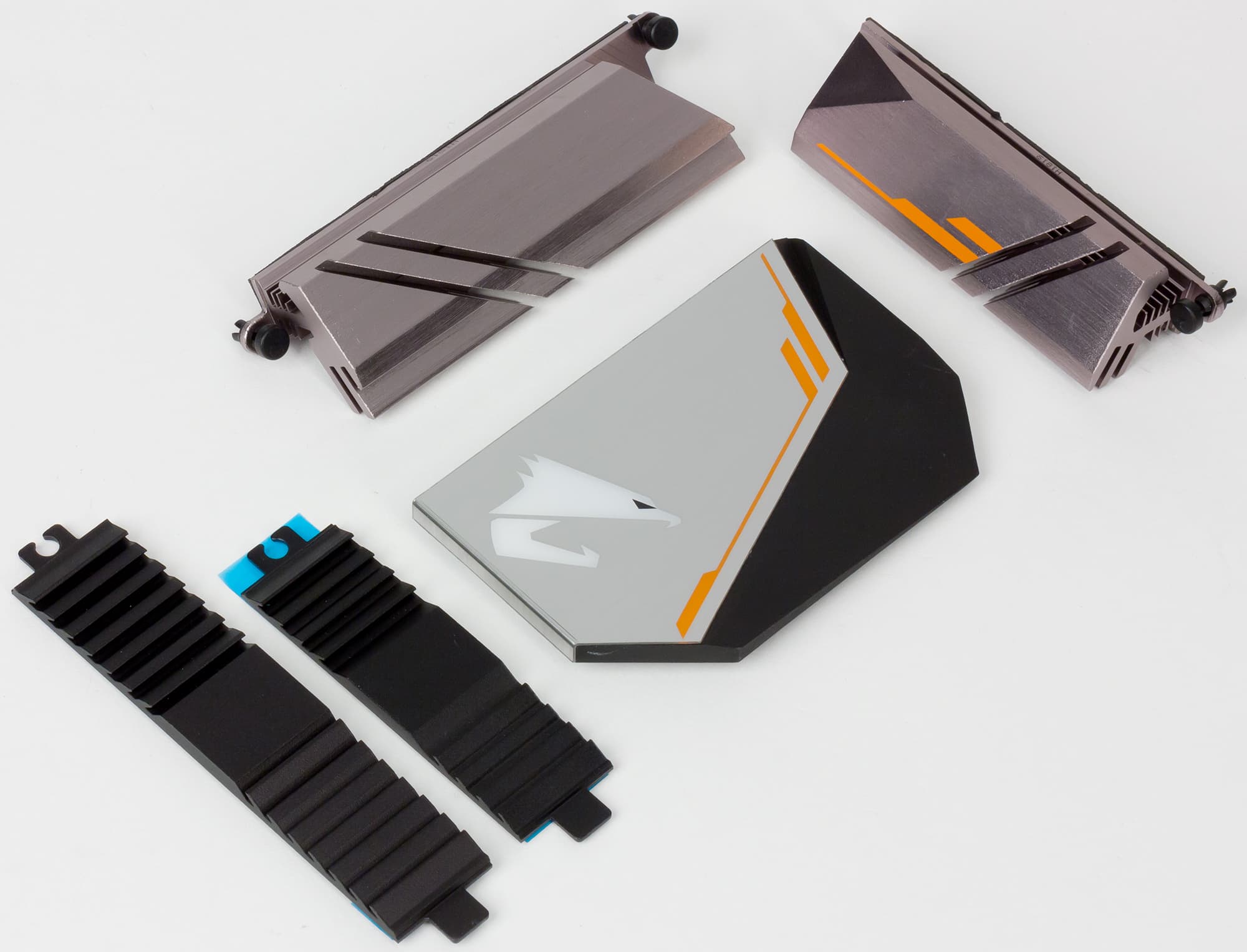

Система охлаждения платы состоит из пяти радиаторов. Два радиатора расположены по смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор охлаждает чипсет. Есть и два отдельных радиатора для накопителей, устанавливаемых в разъемы M.2.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Один из этих разъемов ориентирован на подключения СВО.

Аудиоподсистема

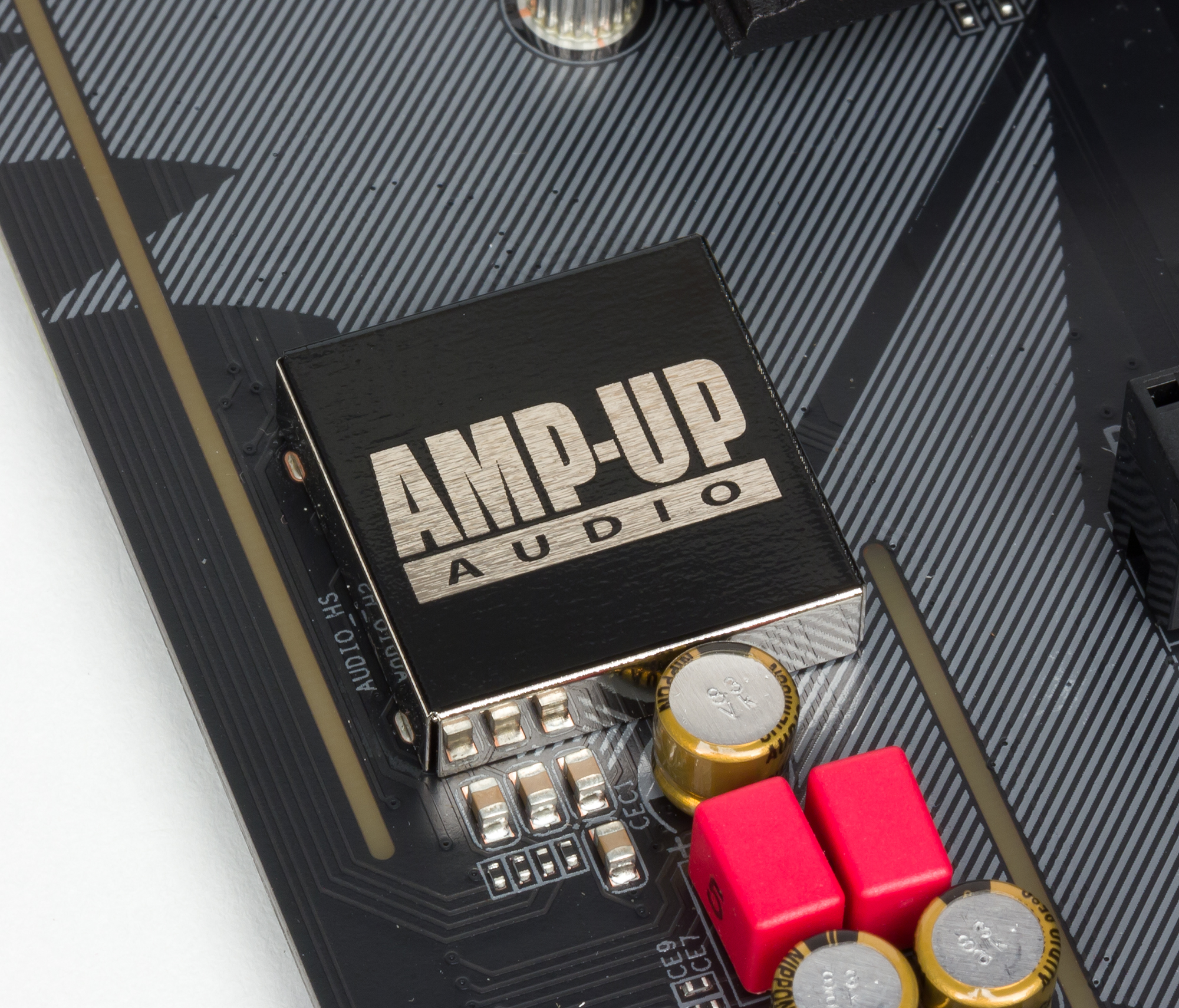

Аудиоподсистема платы основана на HDA-аудиокодеке Realtek ALC1220. Все элементы аудиотракта выделены в отдельную зону на PCB, а сам кодек закрыт металлическим кожухом.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку «Очень хорошо».

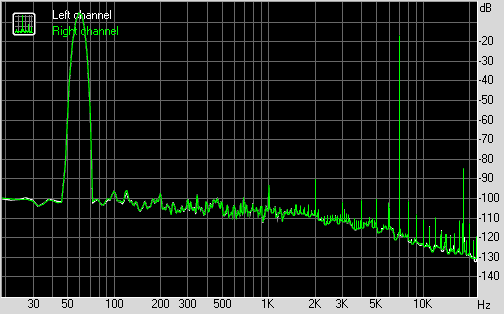

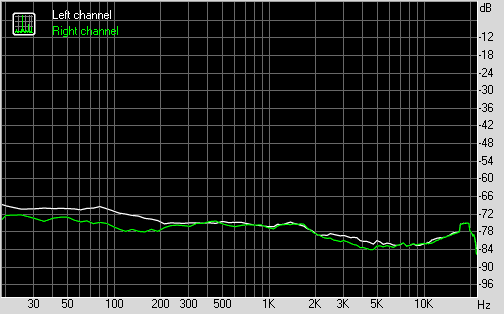

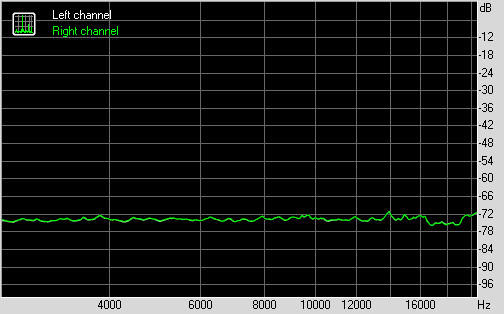

Результаты тестирования в RightMark Audio Analyzer 6.3.0

Итого

B450 Aorus Pro — типичный вариант платы на чипсете AMD B450. Здесь нет никаких излишних наворотов, но функциональные возможности чипсета используются в полной мере. Для тех, кому надо немного больше, Gigabyte выпускает модификацию этой модели с предустановленным контроллером Wi-Fi.

Такую плату оптимально использовать для универсальных и не очень дорогих домашних ПК, на которых можно и поработать, и поиграть (если установить дискретную видеокарту). Еще раз отметим, что это не топовый вариант платы, но, тем не менее, если использовать производительный процессор (например, серии AMD Ryzen 7), то в сочетании с производительной дискретной видеокартой и SSD-накопителем можно получить очень мощный компьютер, который справится с любыми ресурсоемкими пользовательскими приложениями.

На момент публикации обзора розничная стоимость платы B450 Aorus Pro составляла примерно 9000 рублей. Для плат на основе чипсета AMD B450 это средняя стоимость.

В заключение предлагаем посмотреть наш видеообзор материнской платы Gigabyte B450 Aorus Pro:

Наш видеообзор материнской платы Gigabyte B450 Aorus Pro можно также посмотреть на iXBT.Video
