Обзор процессорного кулера Deepcool Gammaxx 400 EX

Паспортные характеристики, комплект поставки и цена

Описание

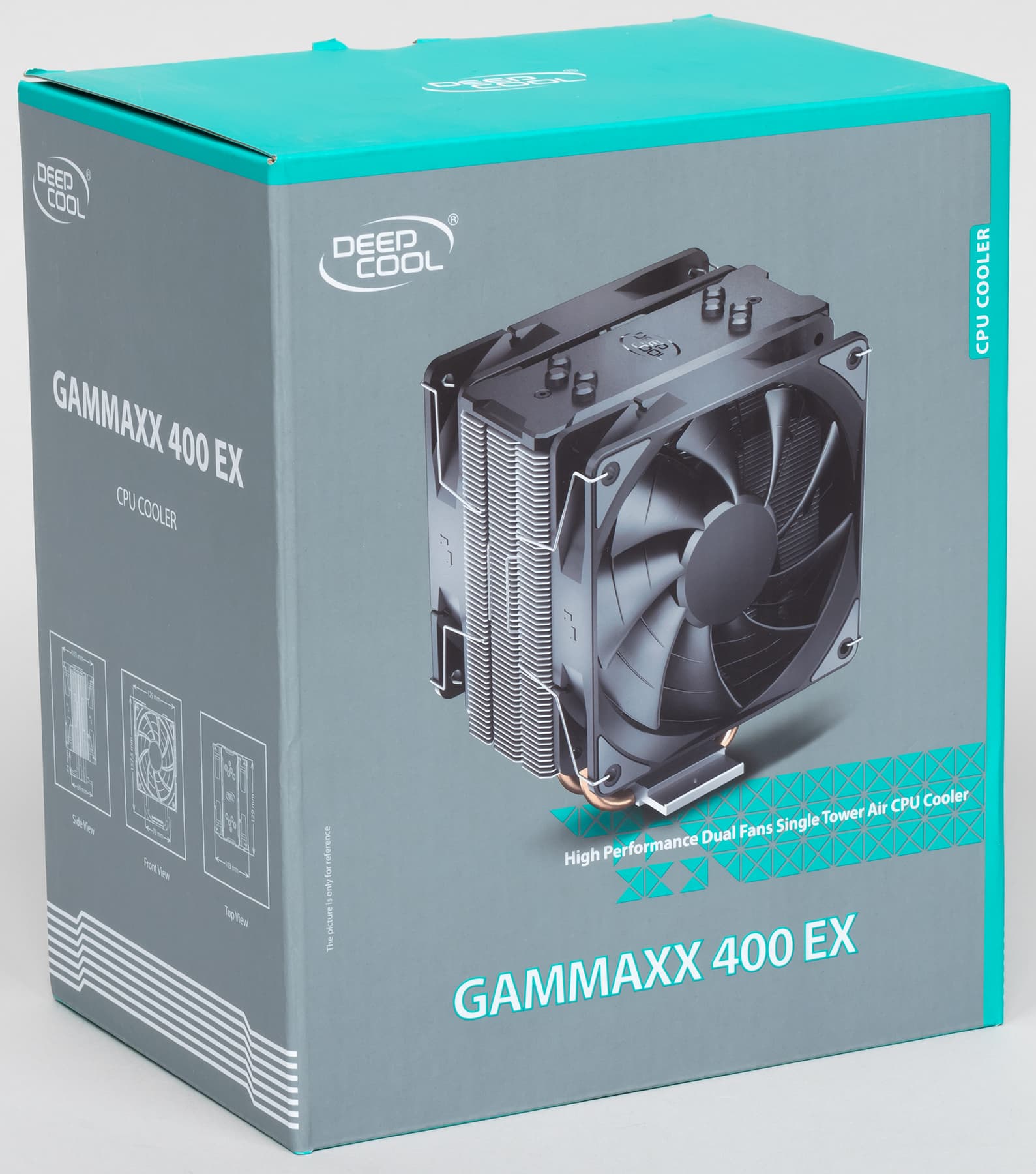

Поставляется процессорный охладитель в красочно оформленной коробке из нетолстого гофрированного картона.

На внешних плоскостях коробки изображен сам кулер, приведено описание продукта, перечислены его особенности, даны технические характеристики, есть и рисунок-чертеж с основными размерами. Надписи в основном на английском, однако перечисление особенностей есть в вариантах на нескольких языках, в том числе и на русском. Кулер в коробке защищают вставки из вспененного полиэтилена. Аксессуары разложены в пластиковые пакетики.

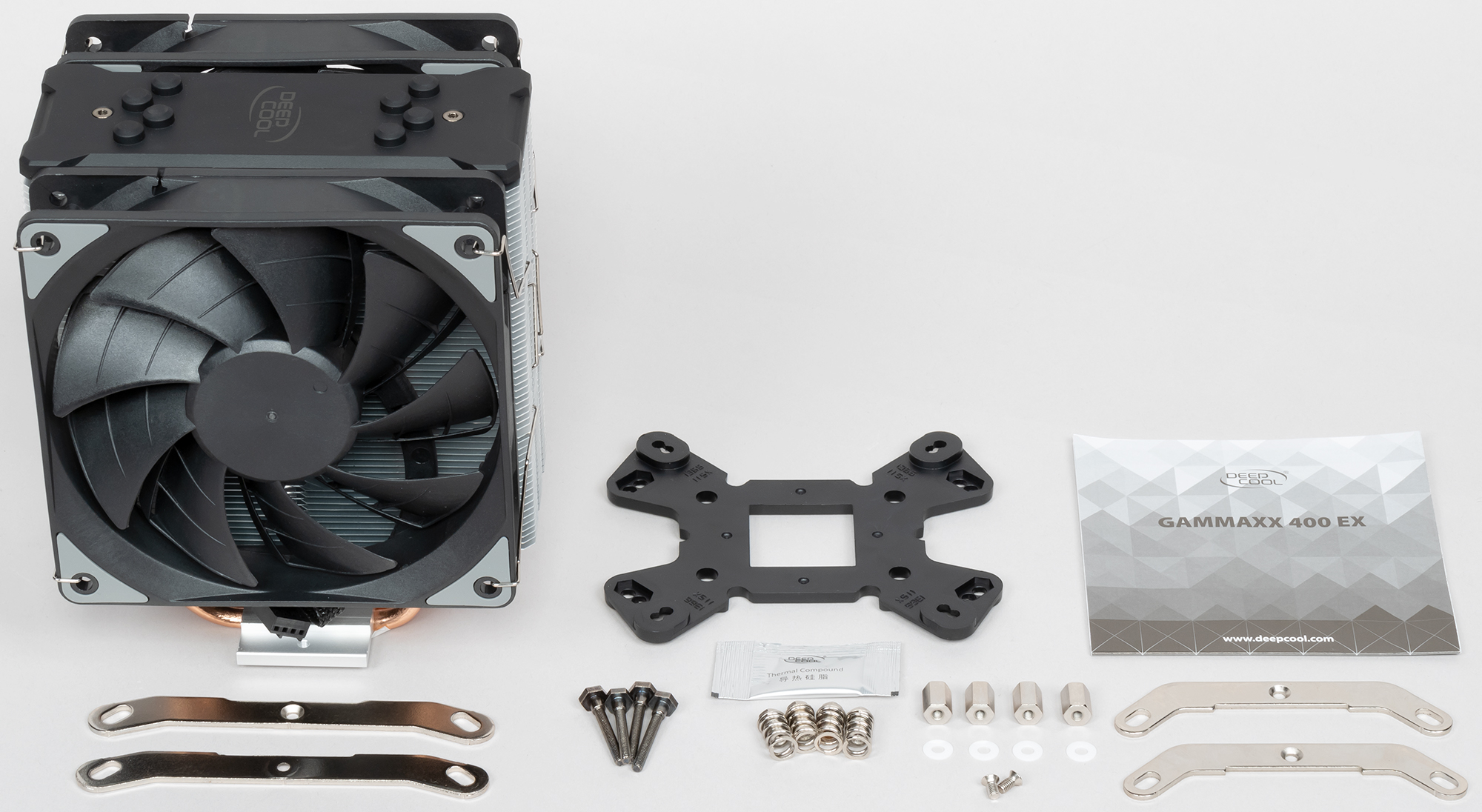

В комплекте есть инструкция по установке на английском языке, ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.

Крепеж изготовлен из закаленной стали (за исключением пластиковых шайб и пластины на обратную сторону материнской платы) и имеет стойкое гальваническое покрытие.

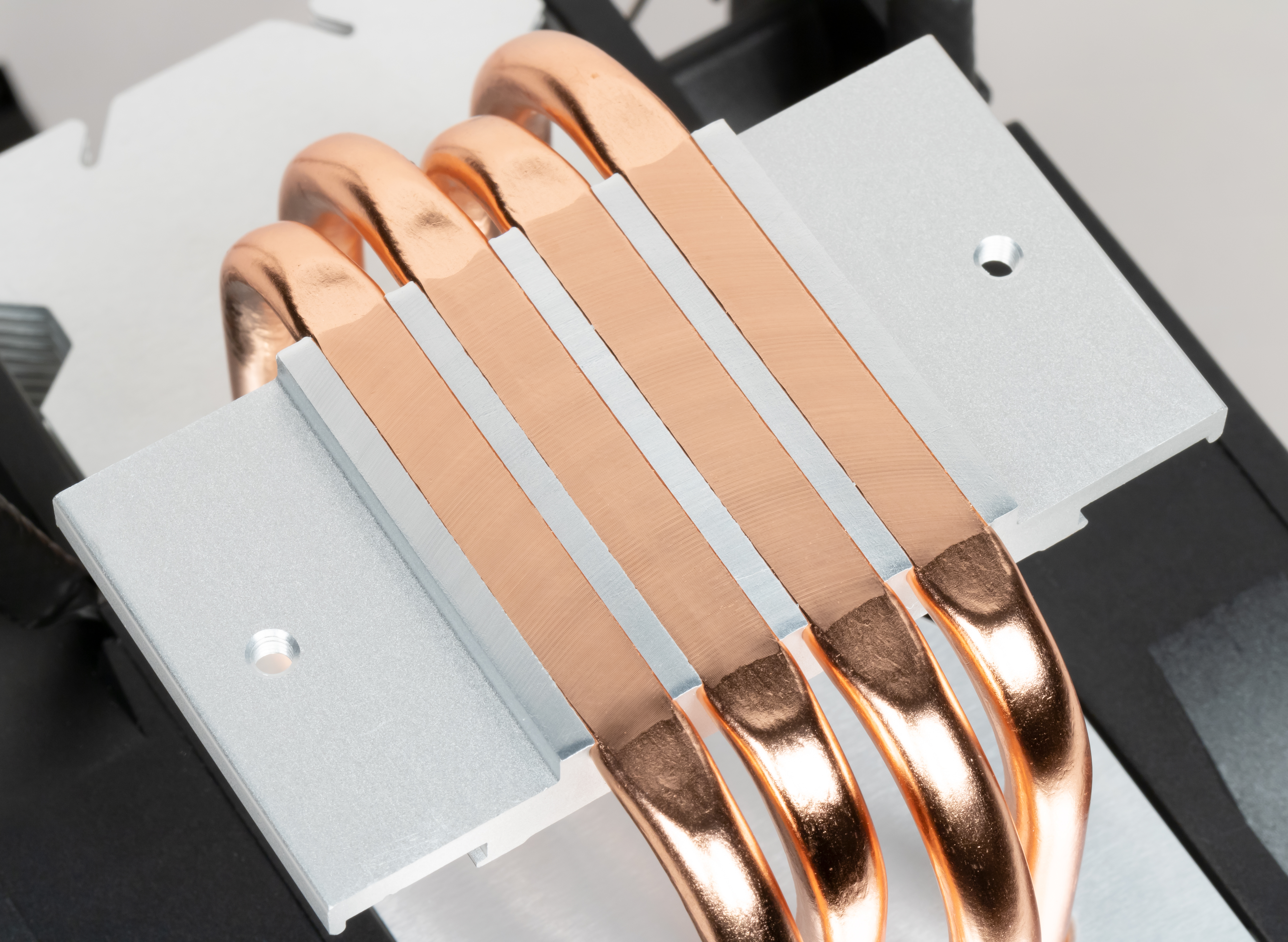

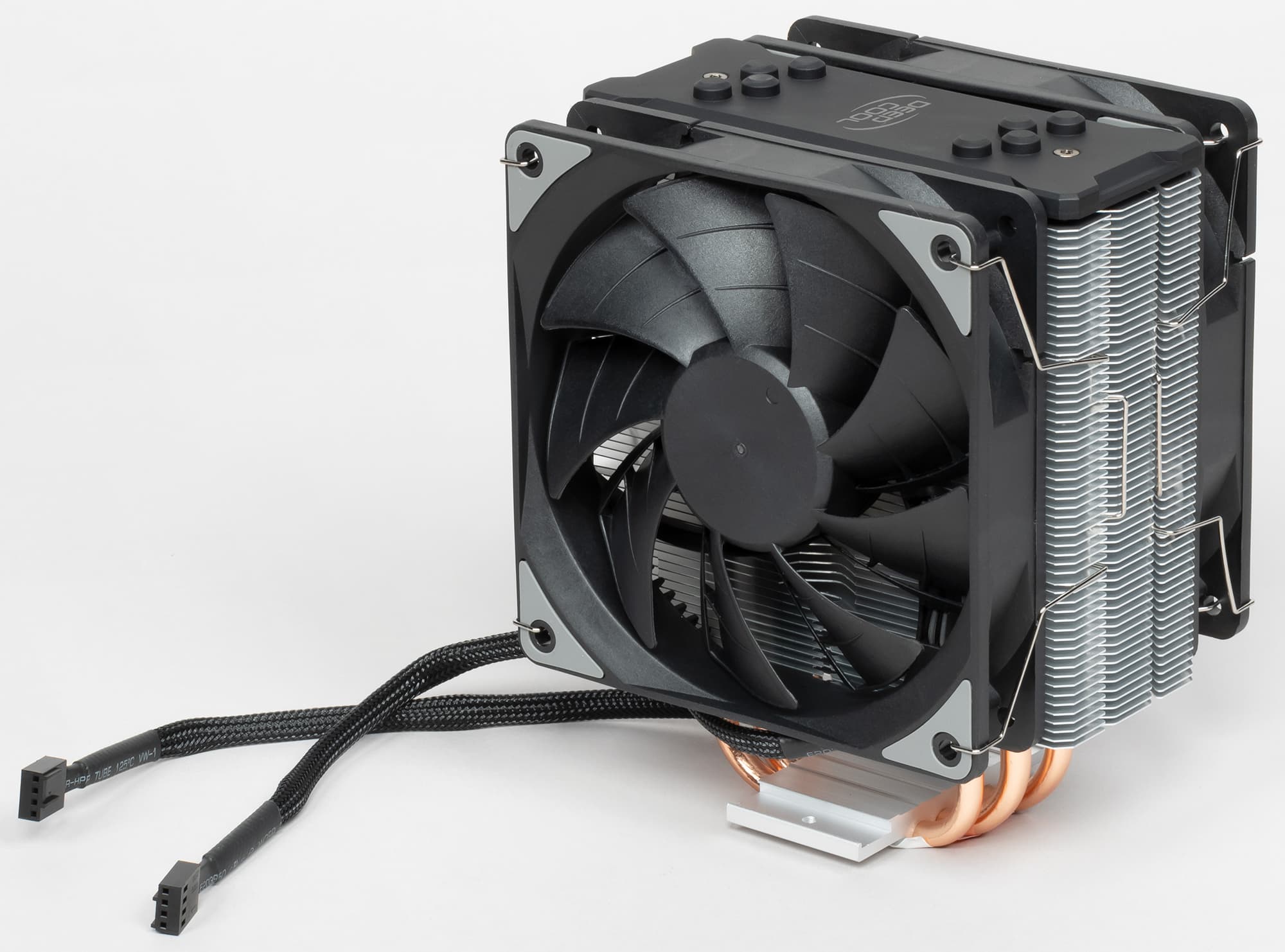

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки, разумеется, медные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину. Прилегающие к процессору плоскости трубок сошлифованы и слегка отполированы. На подошве теплосъемника между трубками и ребрами подошвы есть едва выраженные канавки. Рабочая плоскость теплосъемника практически идеально плоская, до установки она защищена пластиковой пленкой.

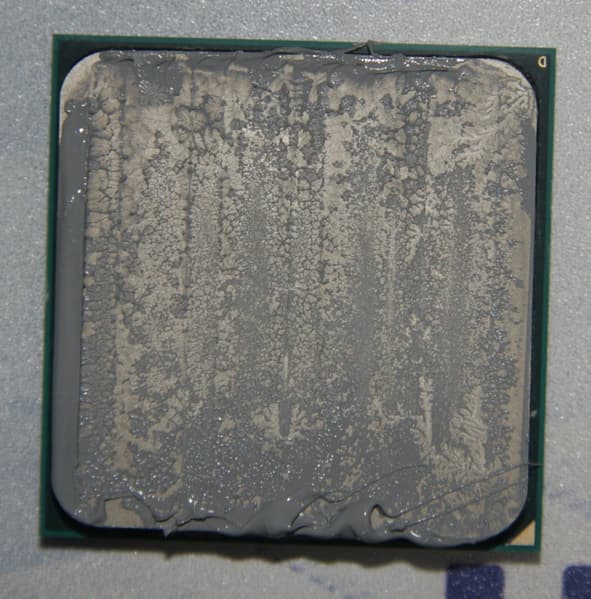

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой пакетик с термопастой. В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре AMD Ryzen 7 1800X:

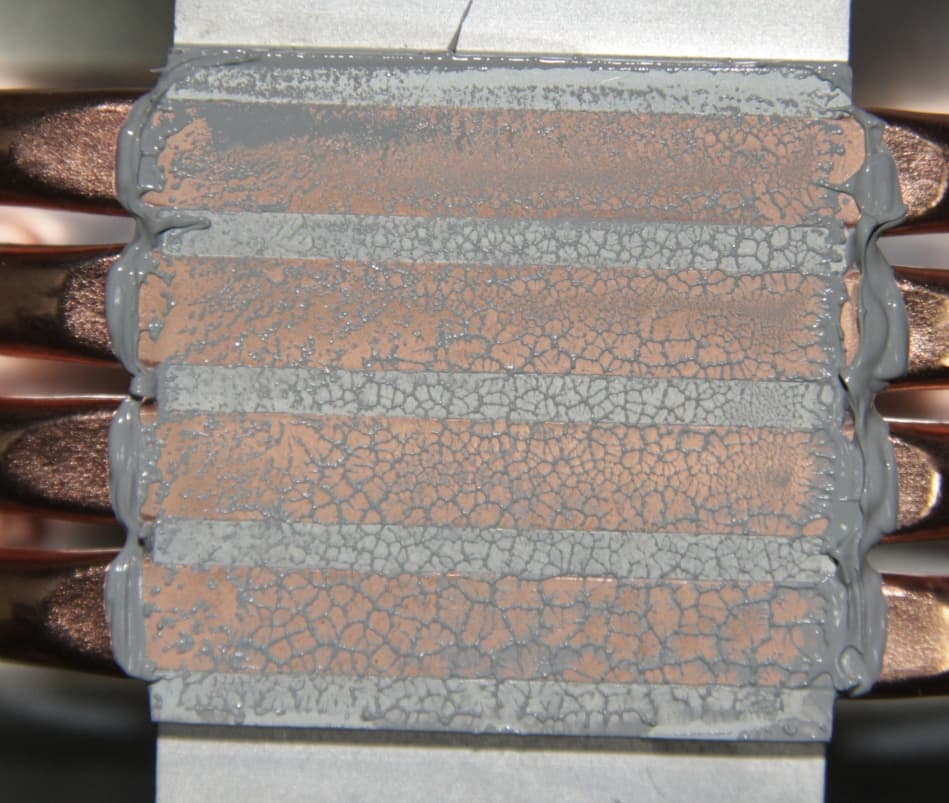

И на подошве теплосъемника:

Видно, что термопаста распределилась тонким слоем почти по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.

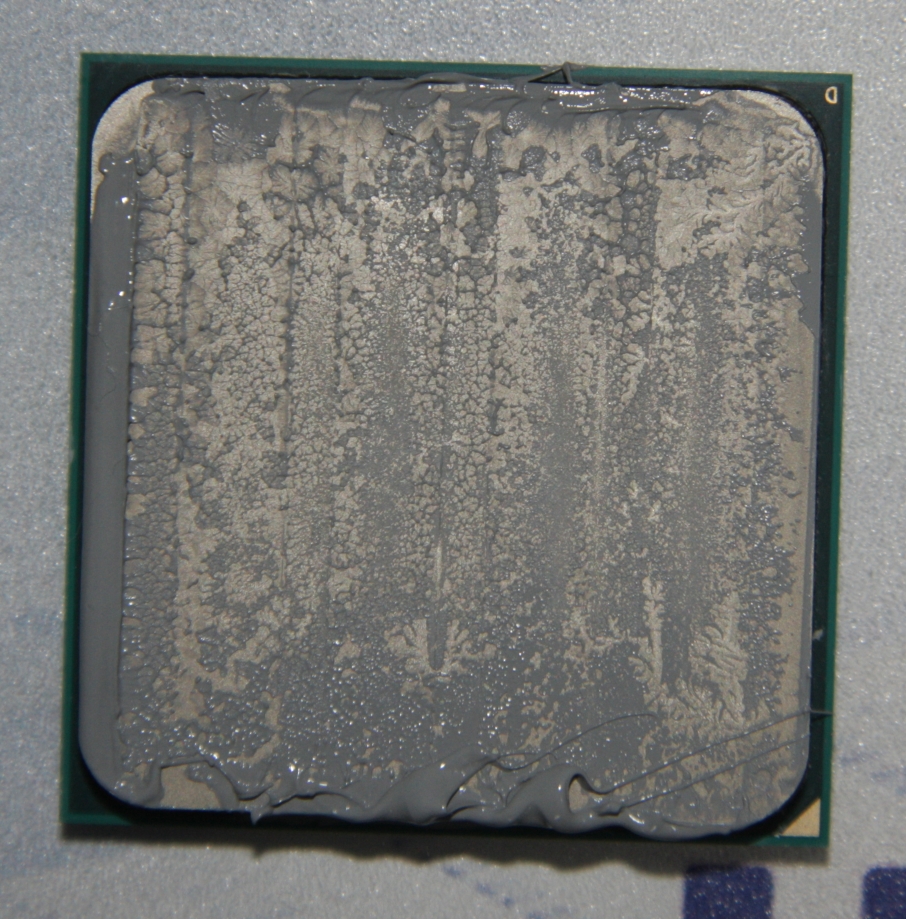

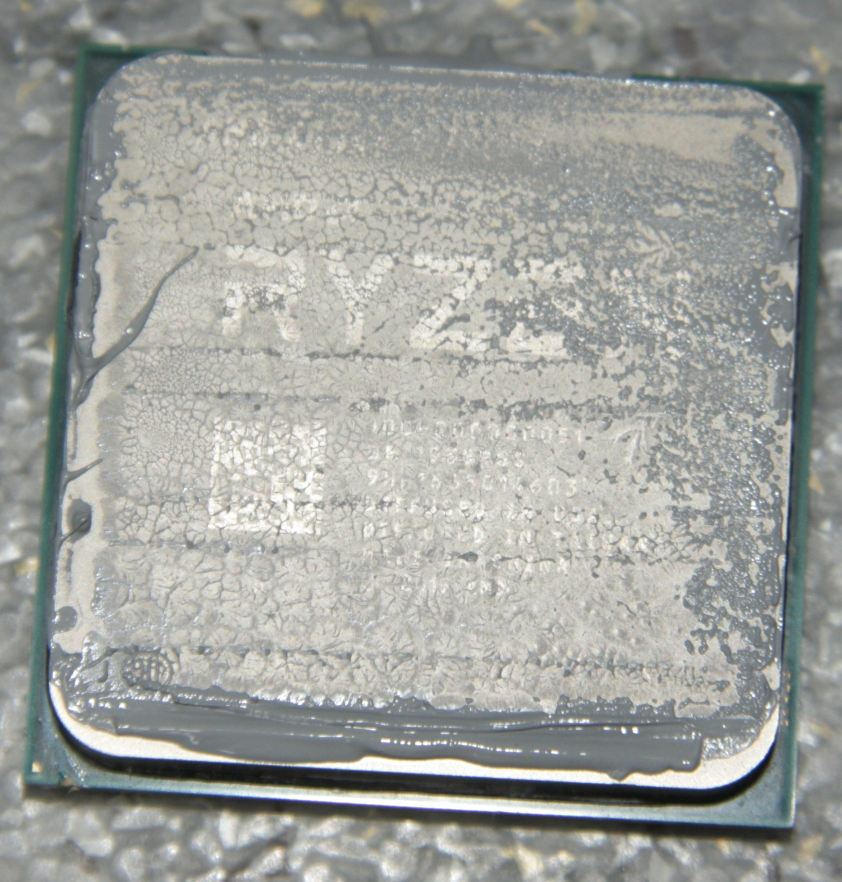

Плоская подошва теплосъемника дает шанс на то, что этот кулер как-то справится и с охлаждением чиплетового процессора, поэтому мы провели тесты с процессором AMD Ryzen 9 3950X. Распределение термопасты после этих тестов на процессоре:

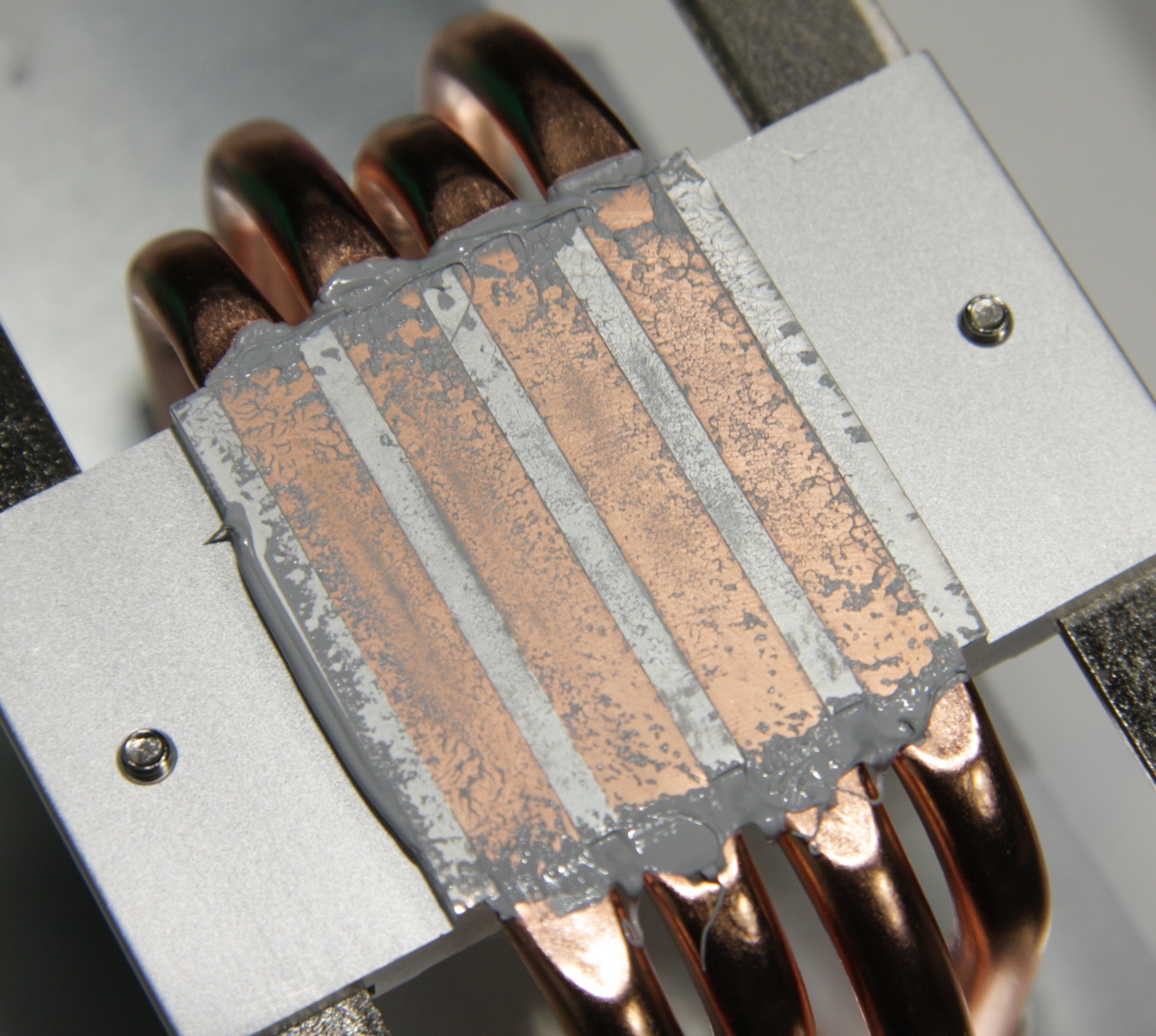

На подошве теплосъемника:

В данном случае слой термопасты также имеет очень небольшую толщину на большей части крышки процессора.

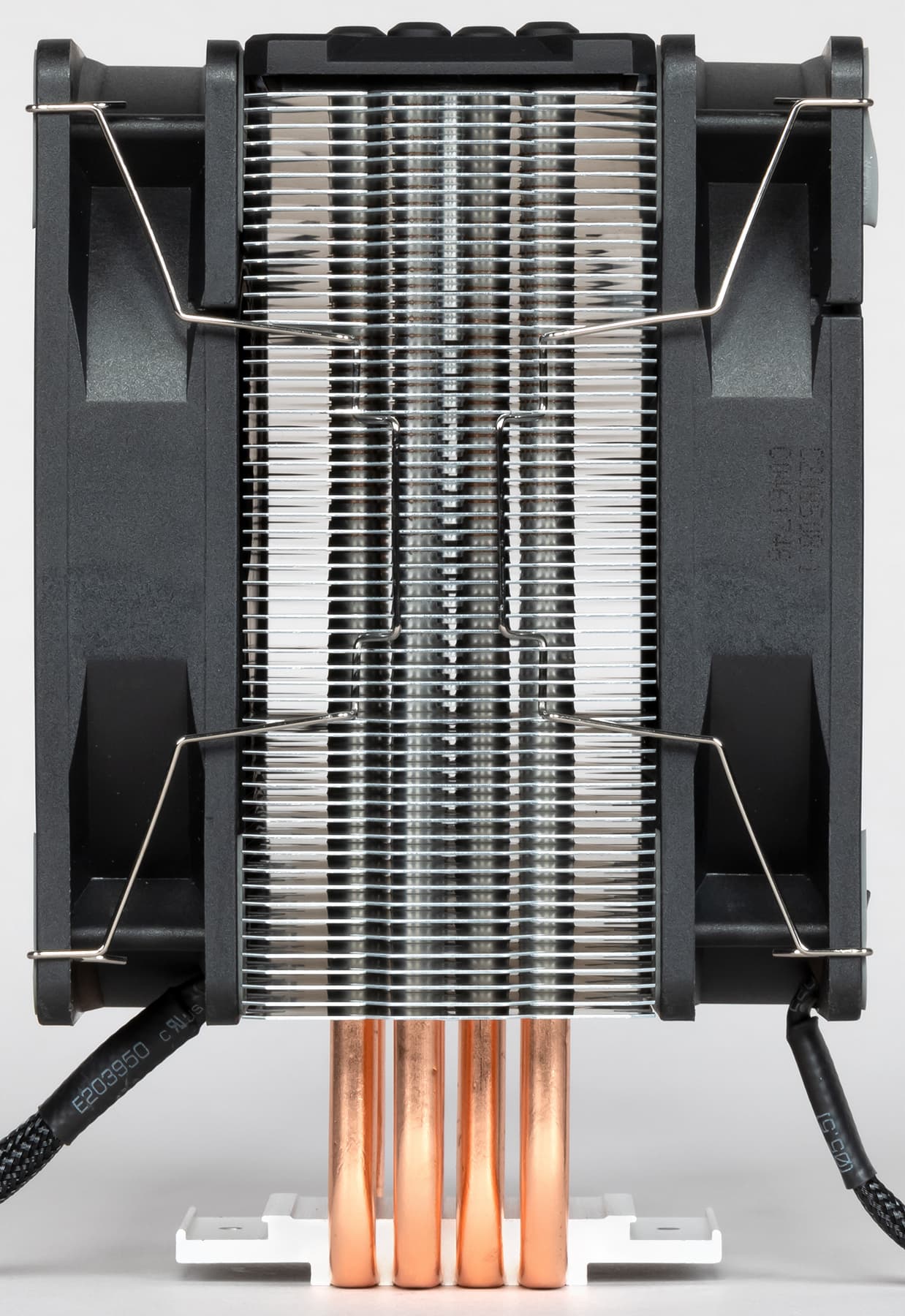

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера. Сверху на радиаторе закреплена декоративная крышка из черного пластика с матовой поверхностью.

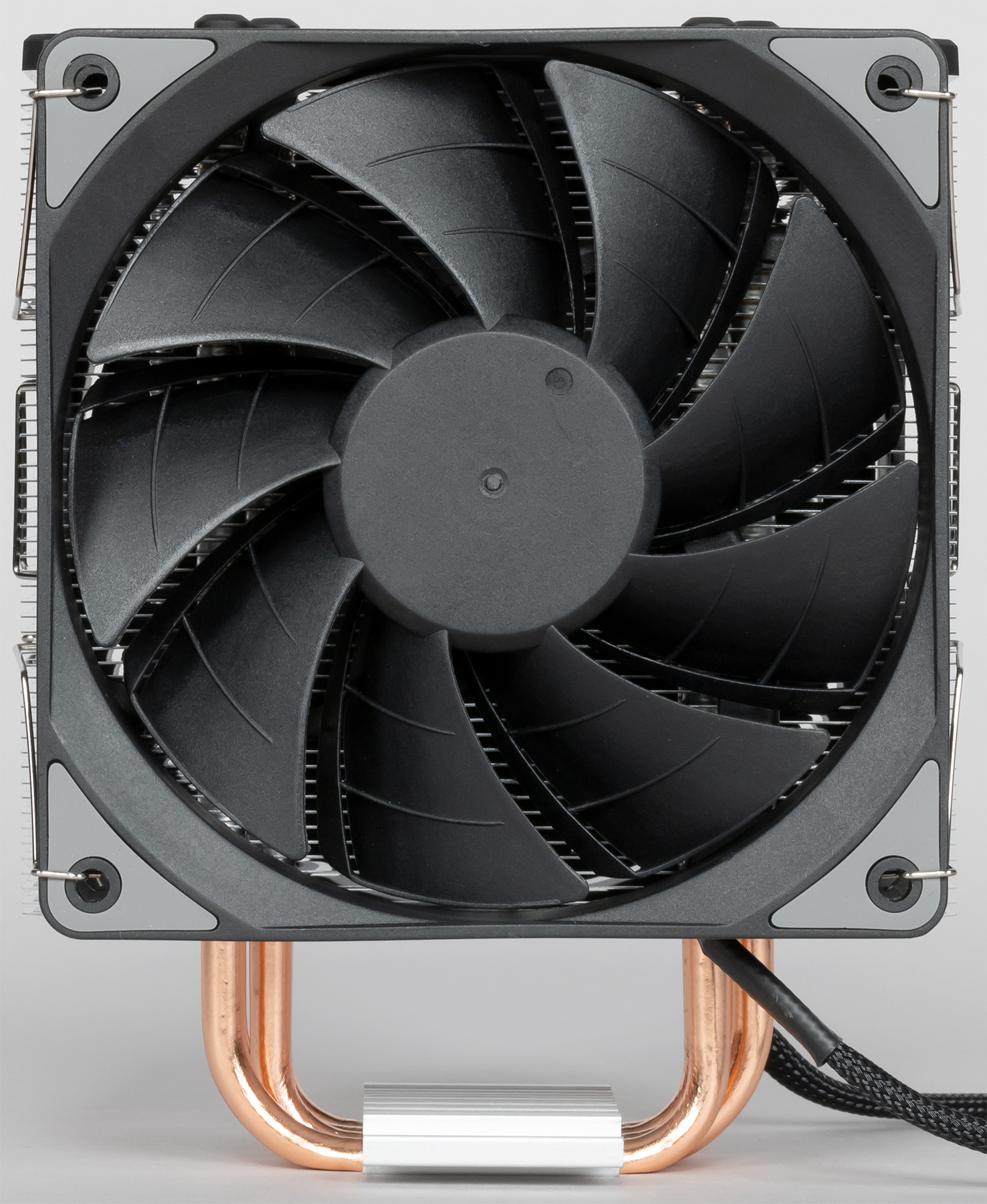

По ширине габариты вентилятора чуть меньше рабочей плоскости радиатора, а по высоте радиатор примерно равен высоте вентилятора, поэтому весь воздушный поток проходит через пластины.

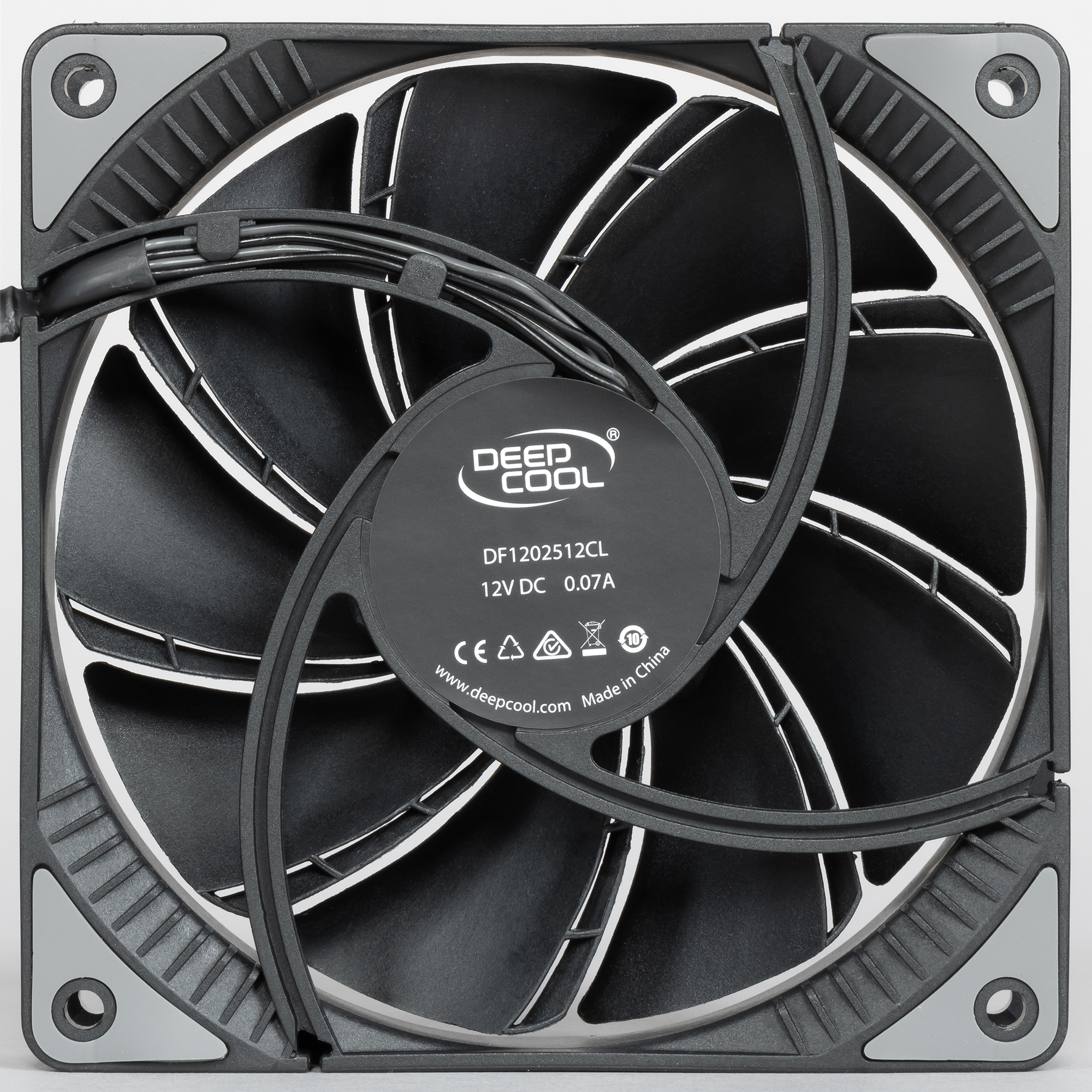

Типоразмер комплектных вентиляторов 120 мм. Высота рамки 25 мм. Лопасти крыльчатки имеют особую геометрию, производитель называет их двойными. В проушины в углах рамки вентилятора вклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 0,5 мм относительно габаритов рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. К тому же крепежные скобки фиксируются непосредственно за рамку вентилятора и за пластины радиатора, что не оставляет никакого шанса на хоть какую-то виброразвязку. Маркировка на вентиляторе позволяет определить, что используется модель DF1202512CL.

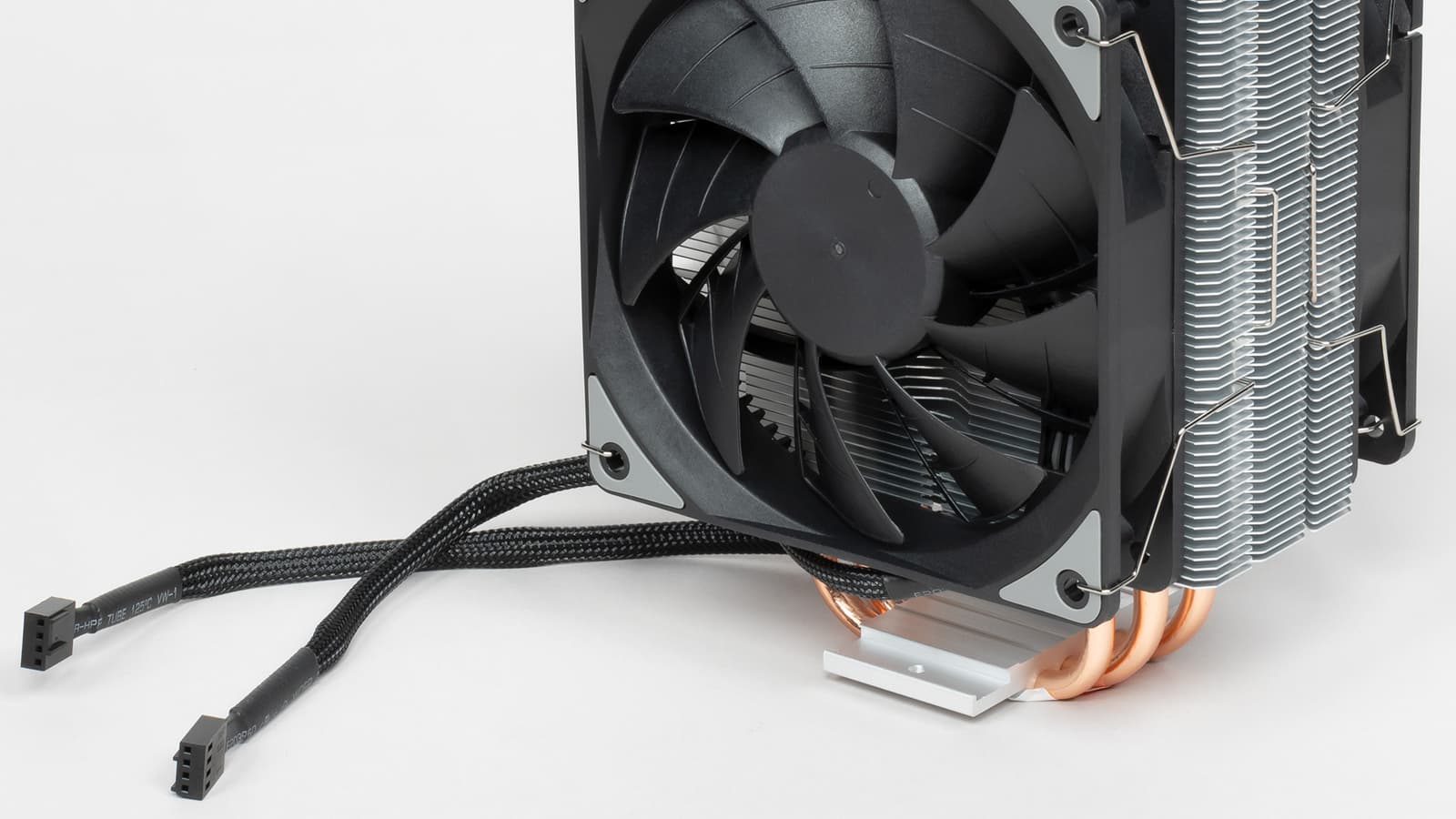

Разбирать вентилятор мы не стали (это невозможно сделать, не испортив вентилятор), поверили производителю, что в нем установлен гидравлический подшипник (Hydro Bearing). Вентилятор поддерживает регулировку с помощью ШИМ. Кабели от вентилятора заключены в плетеную оболочку из скользкого пластика. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

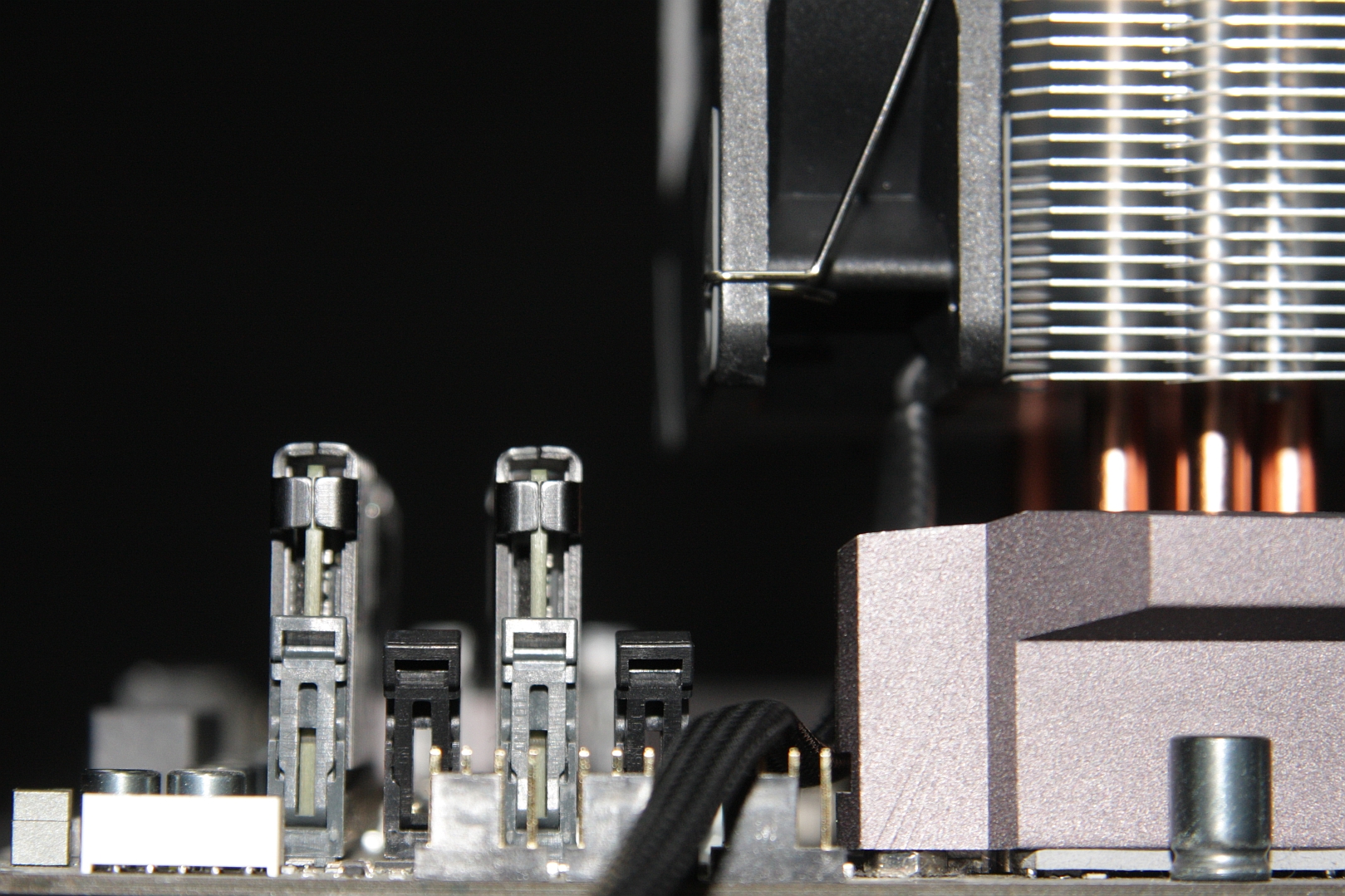

Кулер относительно компактный. Все разъемы для оперативной памяти остаются доступными для установки модулей памяти. Наглядный пример:

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров.

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Так как этот кулер не совместим с разъемами LGA2011 / LGA2066, то тестирование выполнялось с использованием процессоров AMD с разъемом AM4, а именно AMD Ryzen 7 1800X и AMD Ryzen 9 3950X. Для теста под нагрузкой использовалась программа powerMax (AVX). Все ядра процессора AMD Ryzen 7 1800X работали на фиксированной частоте 3,625 ГГц (множитель 36,25). В этом случае потребление процессора при замерах по дополнительному разъему 12 В менялось от 147 Вт при 62 °C температуры процессора до 161 Вт при 87 °C. Все ядра процессора AMD Ryzen 9 3950X работали на фиксированной частоте 3,6 ГГц (множитель 36). Потребление этого процессора при замерах по двум дополнительным разъемам 12 В на материнской плате под нагрузкой менялось от 150 Вт при 66 °C температуры процессора до 174 Вт при 104 °C.

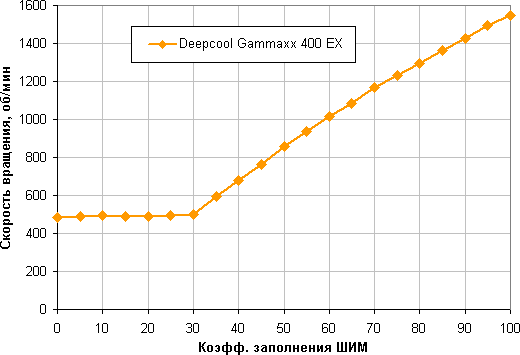

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 30% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

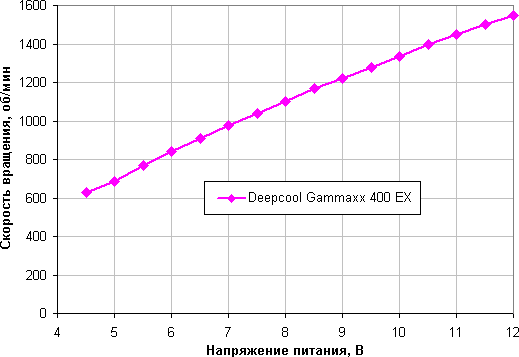

Диапазон регулировки с помощью напряжения заметно уже. Вентилятор останавливается при снижении напряжения до 4,1 В и запускается от 4,3 В. Видимо, вентилятор лучше все же не подключать к источнику с напряжением 5 В.

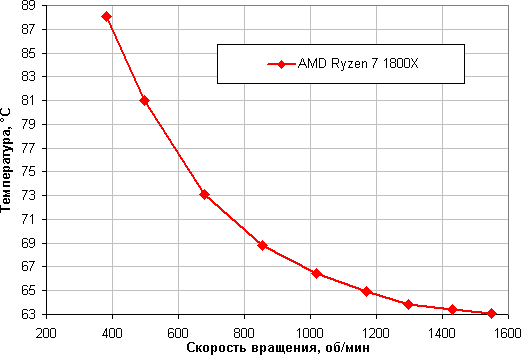

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера

В этом тесте наш процессор AMD Ryzen 7 1800X не перегревается даже на минимальных оборотах вентилятора, достигаемых при регулировке с помощью ШИМ. Можно даже дополнительно снизить напряжение до 10 В (что даст примерно 380 об/мин), но при снижении напряжения до 8 В система уже выключается из-за перегрева.

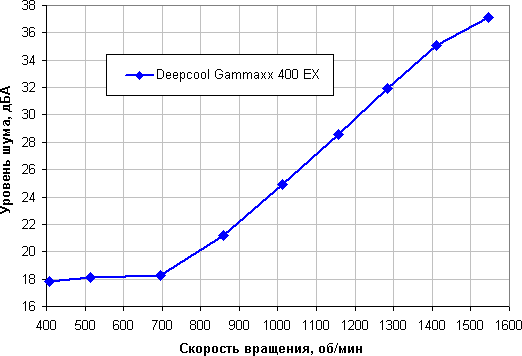

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 17,4 дБА (условное значение, которое показывает шумомер). Кулер Deepcool Gammaxx 400 EX можно считать относительно тихим устройством. Правда, на самых высоких оборотах от вытяжного вентилятора слышно стрекотание, возникающее из-за того, что лопасти вентилятора вращаются очень близко от пластин радиатора, но уже при небольшом снижении скорости вращения стрекотание исчезает.

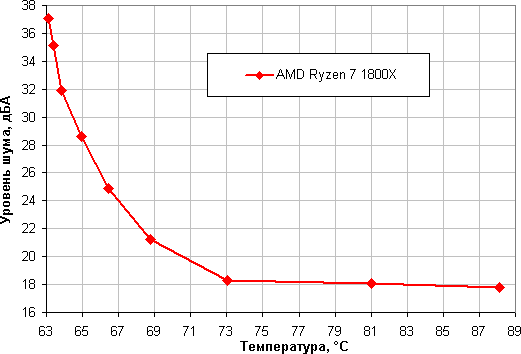

Построение зависимости уровня шума от температуры процессора при полной загрузке

Построение зависимости реальной максимальной мощности от уровня шума

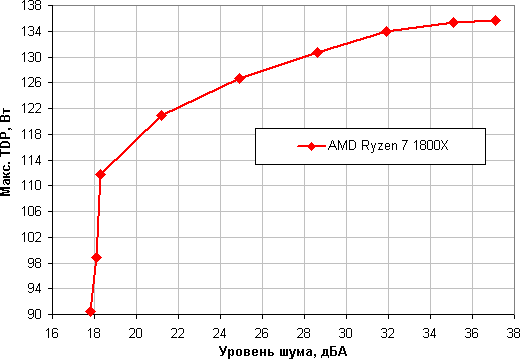

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором кулера, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа AMD Ryzen 7 1800X, соответствующих этому уровню, это порядка 125 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 135 Вт. Среди уже протестированных эффективность этого кулера не рекордная. Например, в случае Noctua NH-U12S SE-AM4, оснащенного схожим по габаритам радиатором, правда с пятью тепловыми трубками, но всего одним вентилятором, описанная выше граница бесшумной работы равна примерно 145 Вт.

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора).

Тестирование на процессоре AMD Ryzen 9 3950X

В качестве дополнительного теста мы решили посмотреть, как кулер справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора. Видимо, из-за этих особенностей есть мнение, что подобрать воздушный кулер для топовых процессоров Ryzen нового поколения не очень просто.

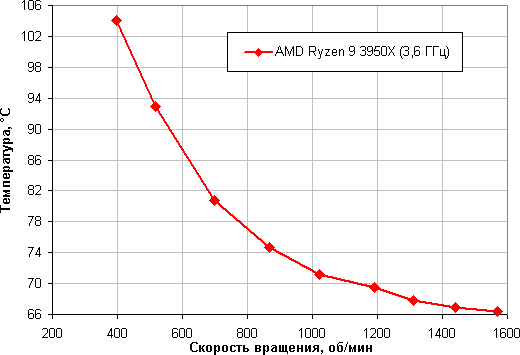

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 30% (а это примерно 500 об/мин вентиляторов), но при этом КЗ и снижении напряжения до 10 В температура процессора уже поднимается выше критической.

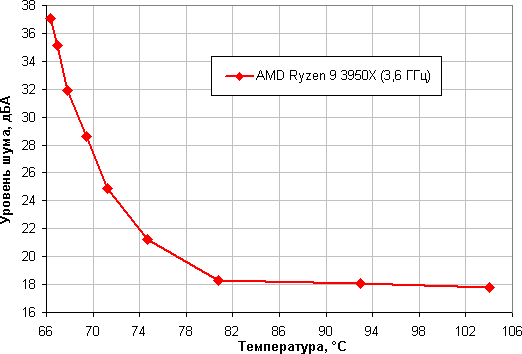

Зависимость уровня шума от температуры процессора при полной загрузке:

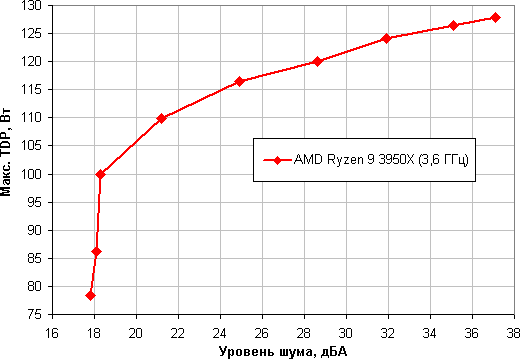

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 116 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить где-то до 128 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Поэтому при условии достаточно хорошей вентиляции в корпусе данный кулер как-то справится с охлаждением процессора AMD Ryzen 9 3950X, но на возможность существенного разгона рассчитывать уже не стоит.

Сравнение с другими кулерами при охлаждении процессора AMD Ryzen 9 3950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Среди уже протестированных эффективность этого кулера не рекордная.

Выводы

Наше тестирование показало, что кулер Deepcool Gammaxx 400 EX можно использовать с процессорами типа AMD Ryzen 7 1800X, имеющими реальное потребление порядка 125 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 116 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно существенно увеличить. К достоинствам кулера следует отнести аккуратный дизайн, удобную установку и то, что он не перекрывает слоты для модулей памяти.
