Обзор процессорного кулера Cooler Master MasterAir MA410P с многоцветной подсветкой

Паспортные характеристики, комплект поставки и цена

Название модели MasterAir MA410P
Код модели MAP-T4PN-220PC-R1
Тип системы охлаждения для процессора воздушная башенного типа с активным обдувом с вынесенным на тепловых трубках радиатором
Совместимость материнские платы с процессорными разъемами:
Intel: LGA 2066, 2011-v3, 2011, 1366, 1156, 1155, 1151, 1150;
AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
Охлаждающая способность нет данных
Тип вентилятора осевой (аксиальный)
Модель вентилятора MasterFan 120 Air Balance RGB
Питание вентилятора 12 В, 0,28 А, 3,36 Вт (максимум 0,37 А)
Размеры вентилятора 120×120×25 мм
Масса вентилятора нет данных
Скорость вращения вентилятора 650—2000 об/мин
Производительность вентилятора до 113 м³/ч (66,7 фут³/мин)
Статическое давление вентилятора до 2,34 мм вод. ст.
Уровень шума вентилятора 6—30 дБA
Подшипник вентилятора скольжения
Средняя наработка до отказа 160 000 ч
Размеры охладителя (В×Ш×Г) 159×129×84 мм
Размеры радиатора (В×Ш×Г) 159×116×60 мм
Масса радиатора 420 г
Материал радиатора пластины из алюминия и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с процессором)
Термоинтерфейс теплосъемника термопаста MasterGel Pro в шприце
Подключение вентилятор: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на материнской плате;
RGB-подсветка от вентилятора: в разъем на материнской плате или к контроллеру из комплекта
Особенности
  • RGB-подсветка на вентиляторе
  • технология CDC (Continuous Direct Contact) 2.0
  • системы X-vents и Air-Guide
  • антивибрационные вставки
  • управление с помощью ШИМ
  • кабель в оплетке
  • гарантия 2 года

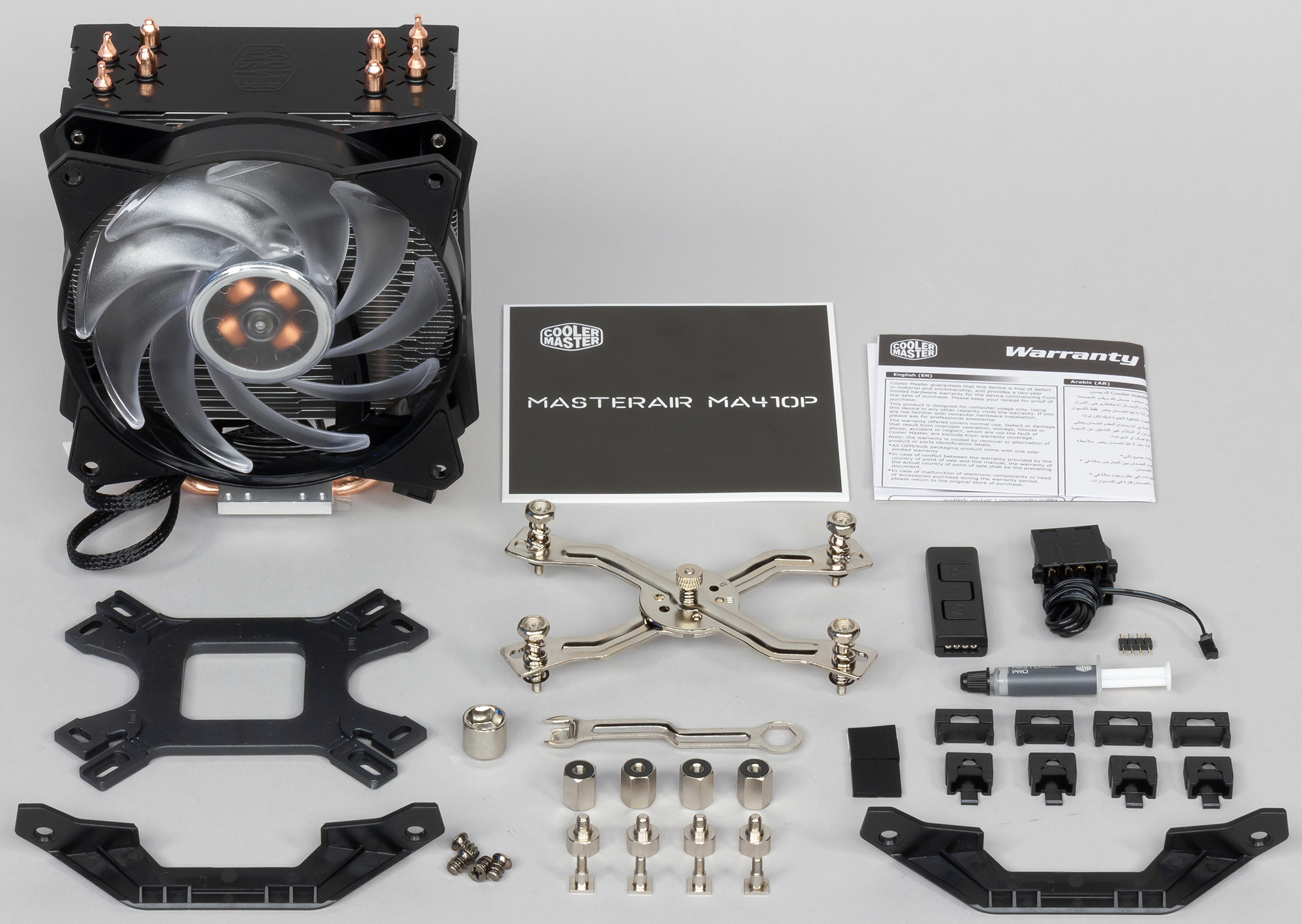

Комплект поставки
  • охладитель с вентилятором
  • контроллер подсветки, кабель питания и соединитель
  • дополнительный комплект креплений вентилятора
  • комплект креплений на процессор
  • термопаста в шприце
  • руководство пользователя
  • описание гарантии
Ссылка на сайт производителя Cooler Master MasterAir MA410P
Средняя цена
Розничные предложения

Описание

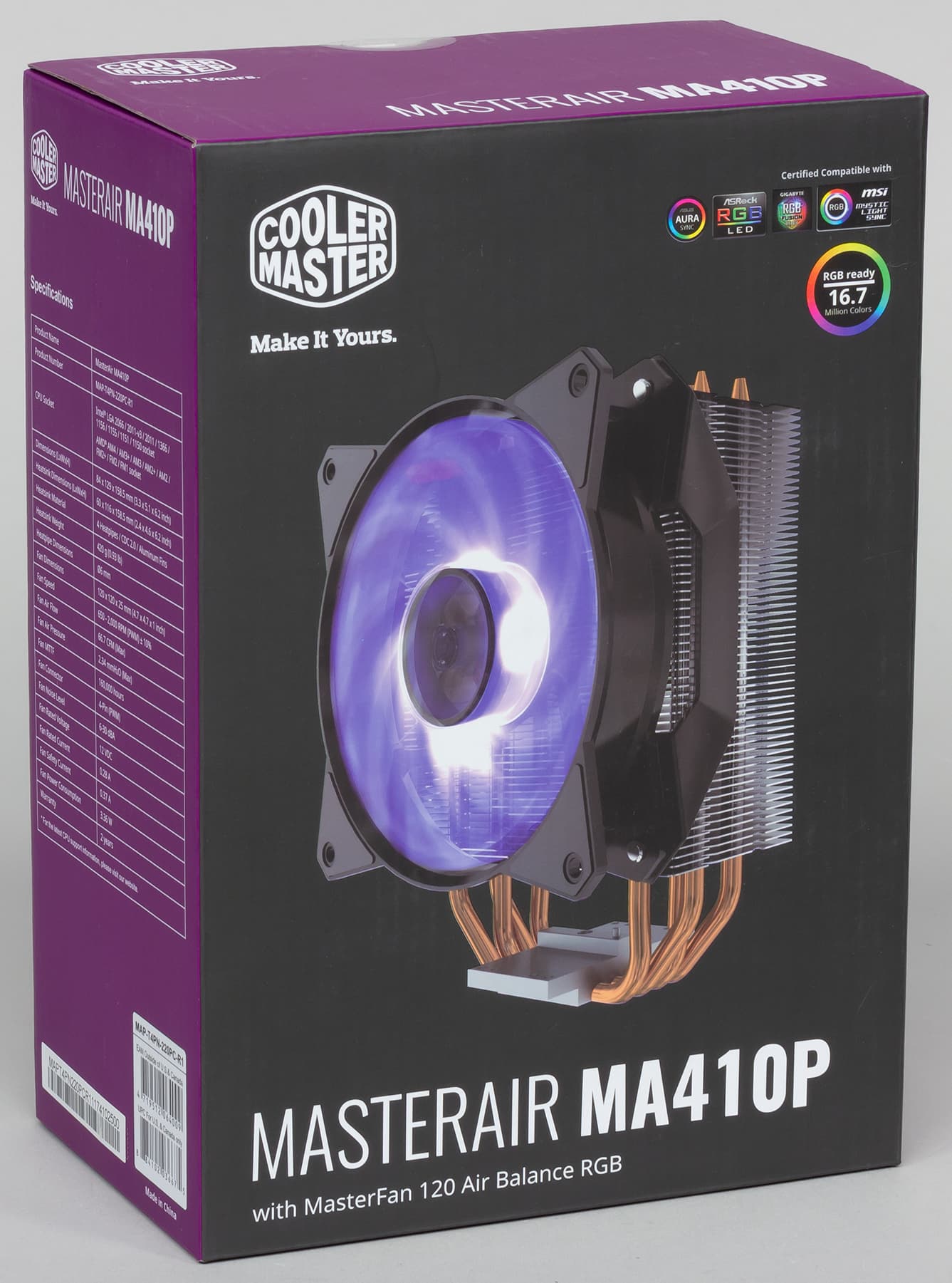

Поставляется процессорный охладитель Cooler Master MasterAir MA410P в красочно оформленной коробке из тонкого гофрированного картона.

На внешних плоскостях коробки не только изображен сам продукт, но и приведено его описание и технические характеристики. Надписи преимущественно на английском, но основные особенности перечислены на нескольких языках, в том числе и на русском. Кулер в сборе помещен в защитный лоток из пластика, а крепеж и аксессуары расфасованы в пакетики и убраны в отдельную картонную коробочку.

В комплекте идет инструкция по установке в виде книжки-гармошки хорошего полиграфического качества. Информация в основном представлена в виде картинок и в переводе не нуждается. На сайте компании инструкцию в каком-либо «электронном» виде мы не нашли.

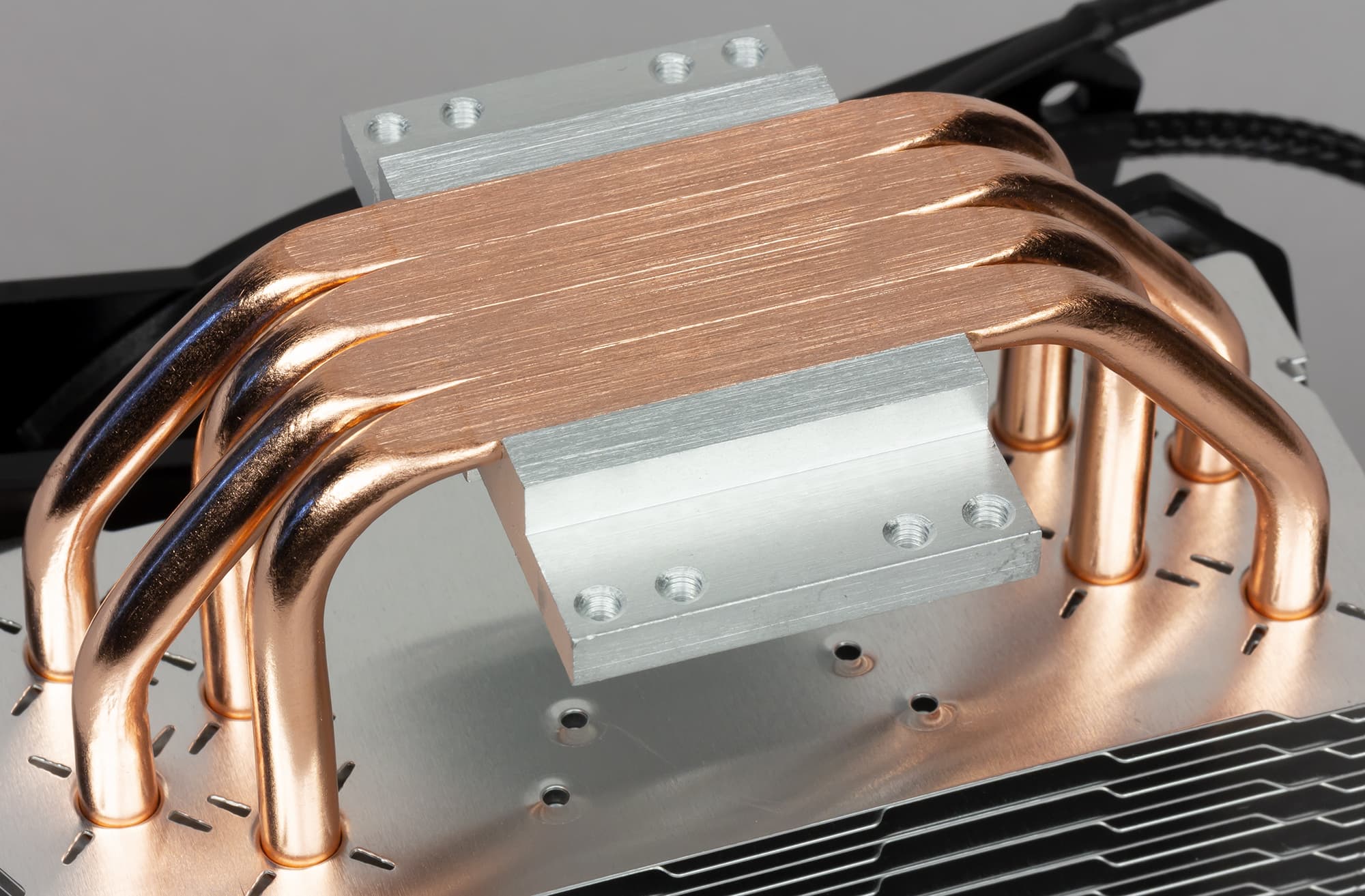

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки, разумеется, медные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину, снаружи анодированную.

Прилегающие к процессору плоскости трубок сошлифованы, но не отполированы. На подошве теплосъемника между трубками практически нет канавок. До установки подошва защищена пластиковой пленкой. Вдоль трубок подошва практически идеально плоская, а поперек слегка выпуклая (на 0,1 мм или чуть больше).

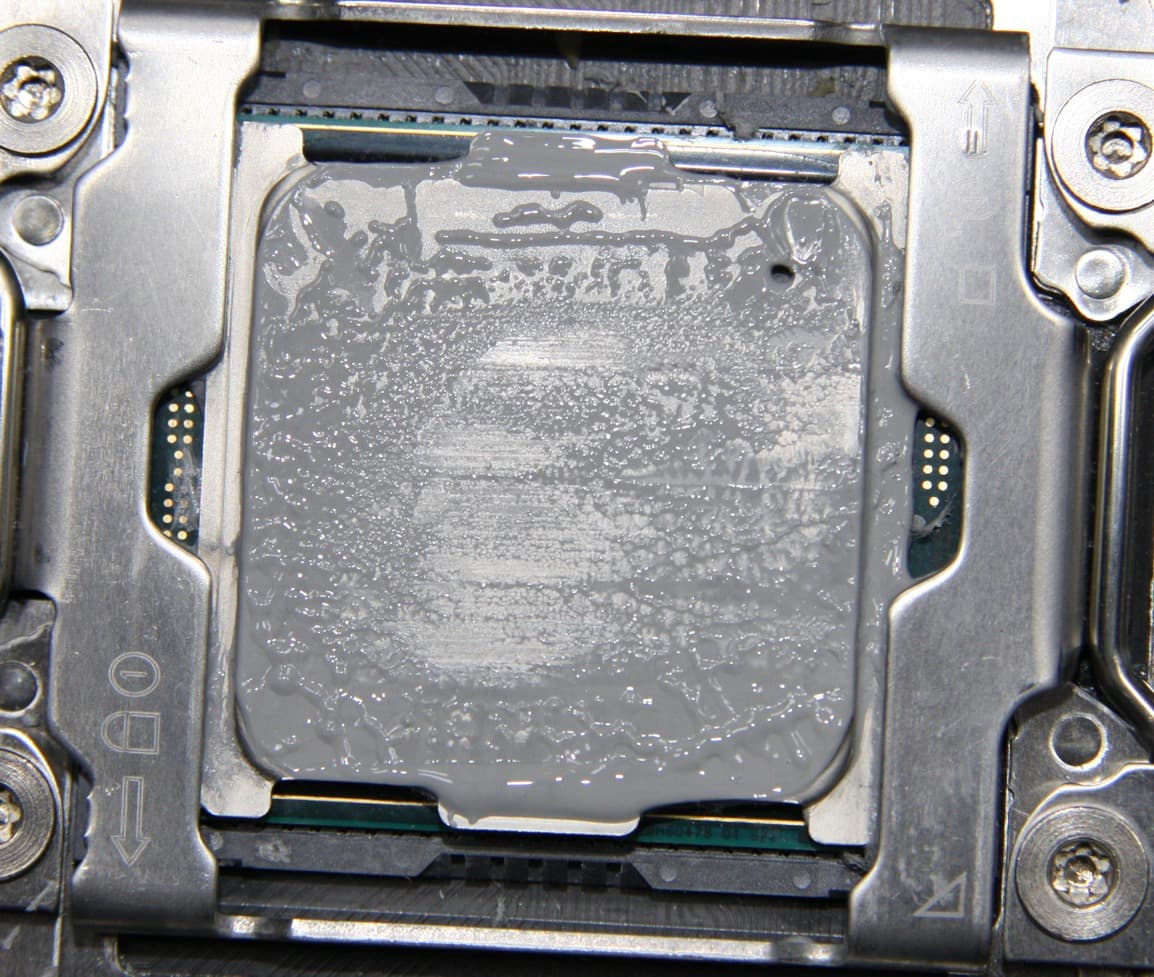

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с термопастой MasterGel Pro, количества которой явно хватит не на один раз. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

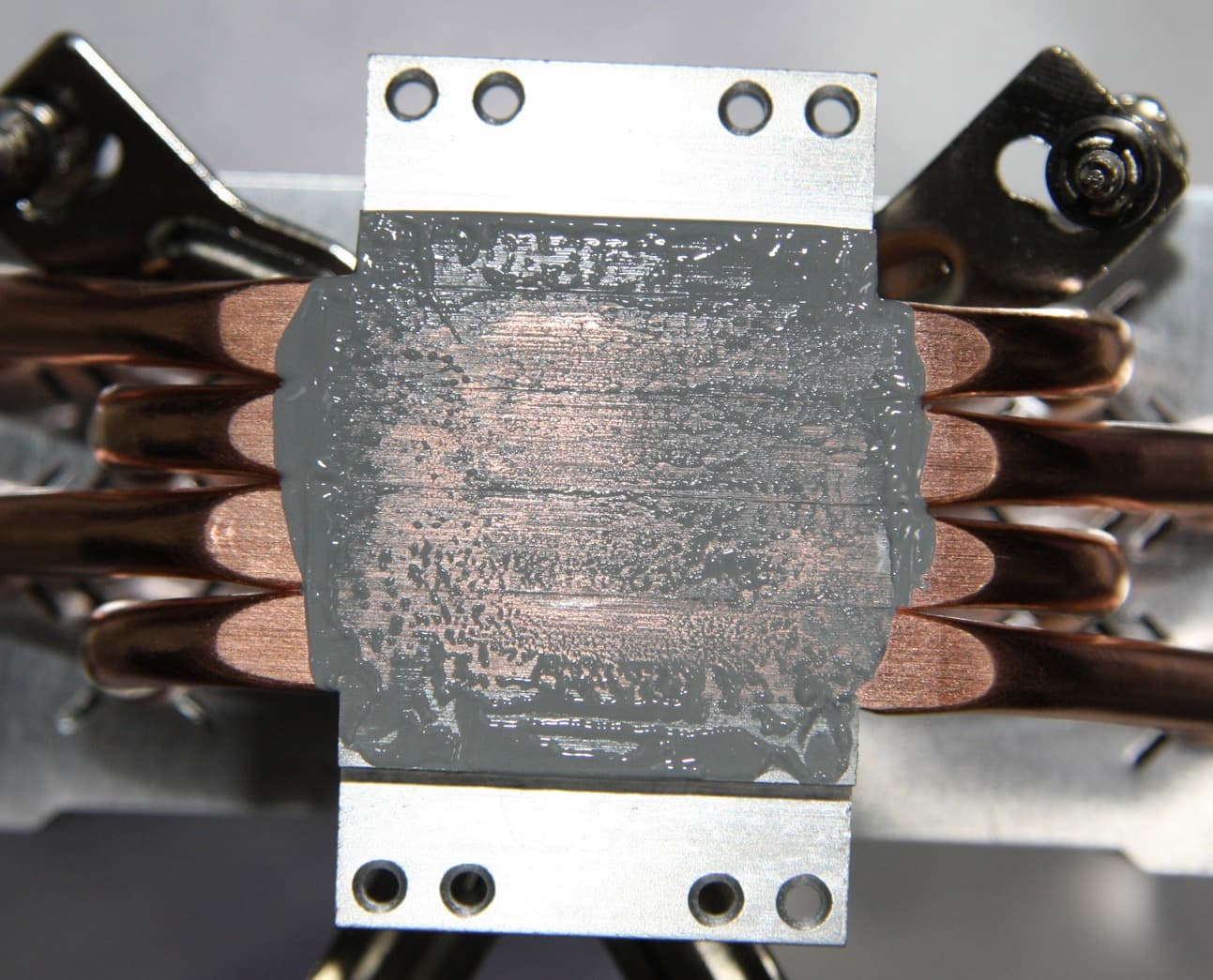

И на подошве теплосъемника:

Видно, что термопаста распределилась очень тонким слоем в местах контакта тепловых трубок с центральной частью крышки процессора, а ее избыток выдавился по краям. Очевидно, что в данном случае с термопастой сложно переборщить, так как ее избытки выдавливаются за плоскость подошвы. Отметим, что свежая и после тестов данная термопаста относительно жидкая, липкая и чуть тягучая, она выдавливается гораздо легче, чем счищается.

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

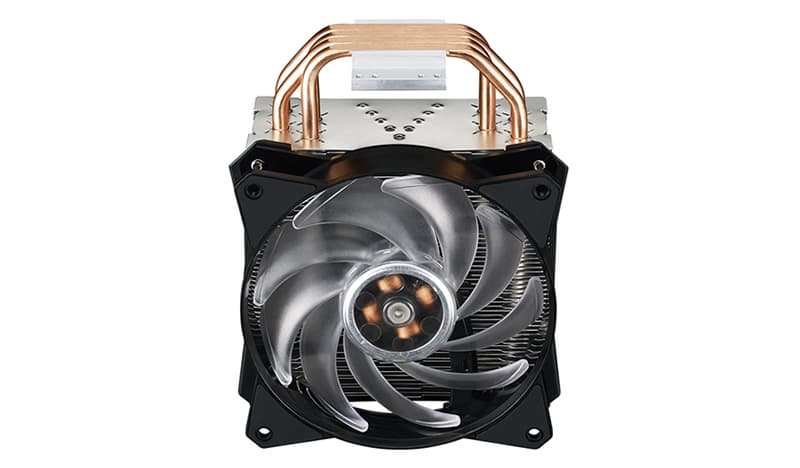

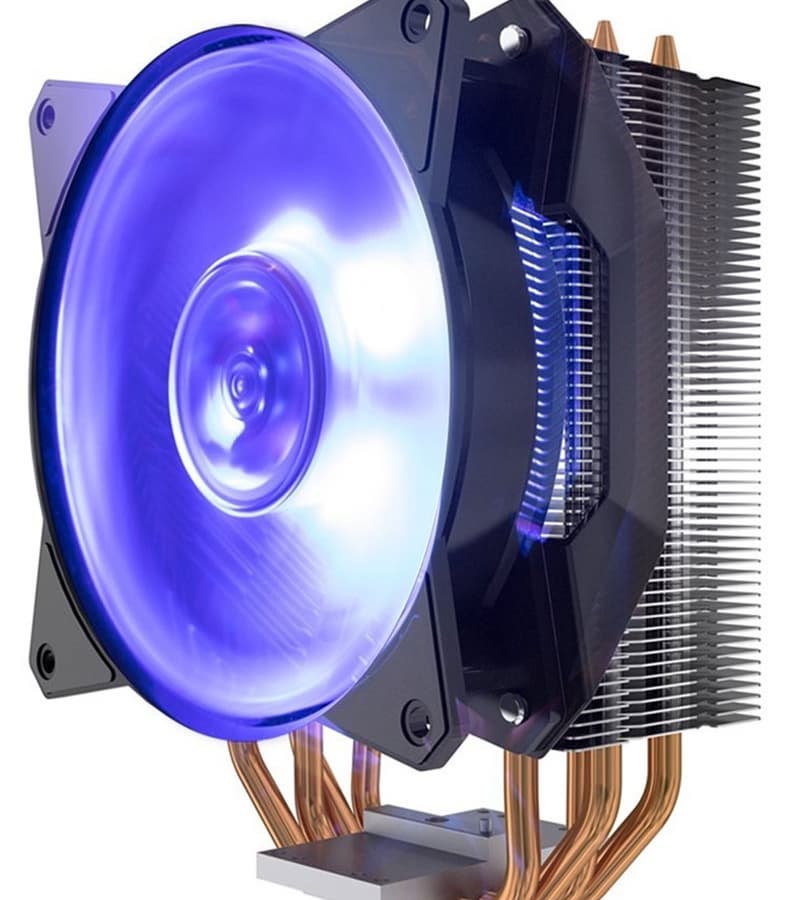

Самая верхняя пластика анодирована, окрашена черным и имеет рельефный логотип. На всех остальных пластинах есть выштамповка в виде расположенных клином выпуклостей, которые по замыслу производителя помогают направлять воздушный поток к наиболее горячим точкам. Фотография с сайта производителя:

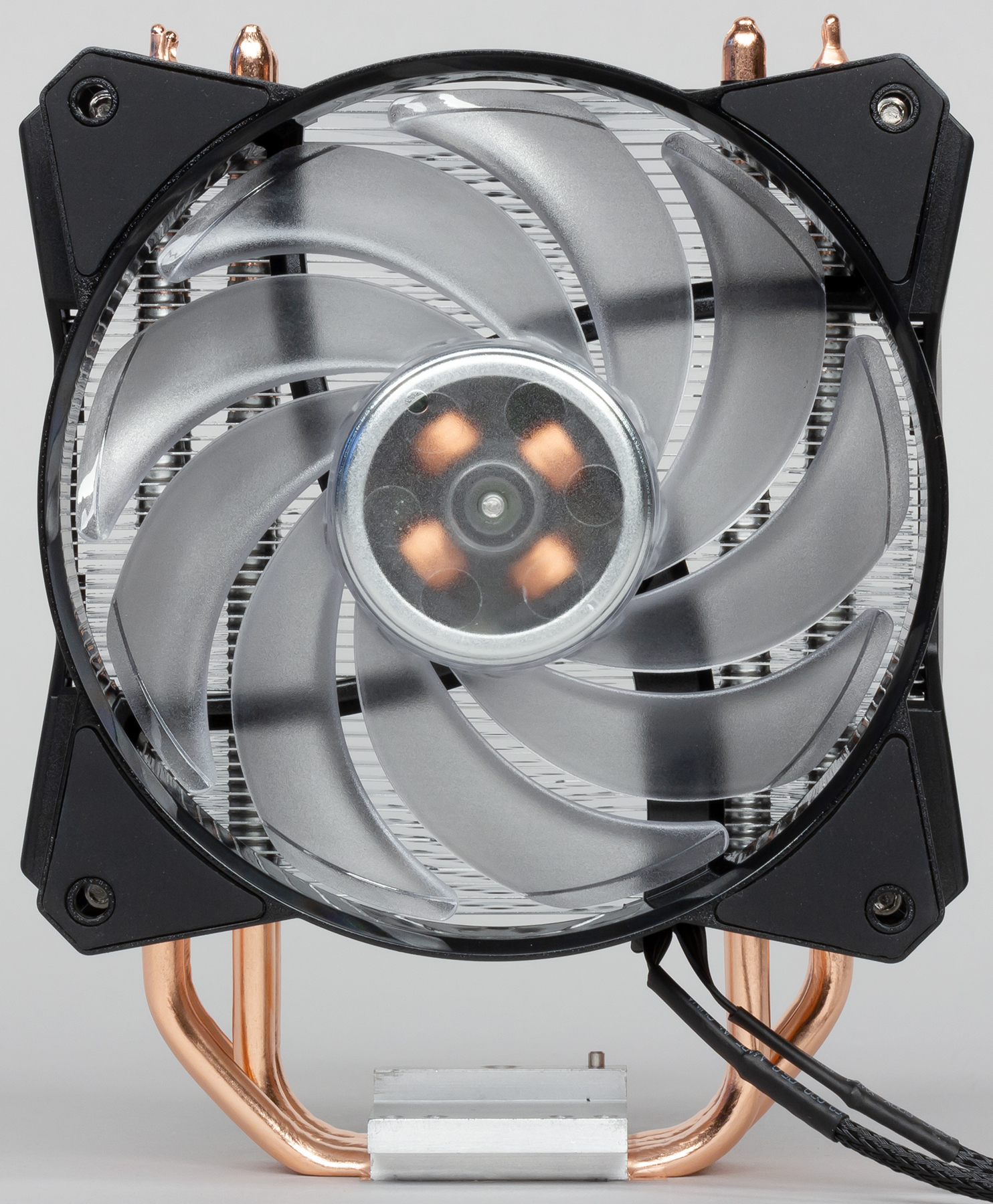

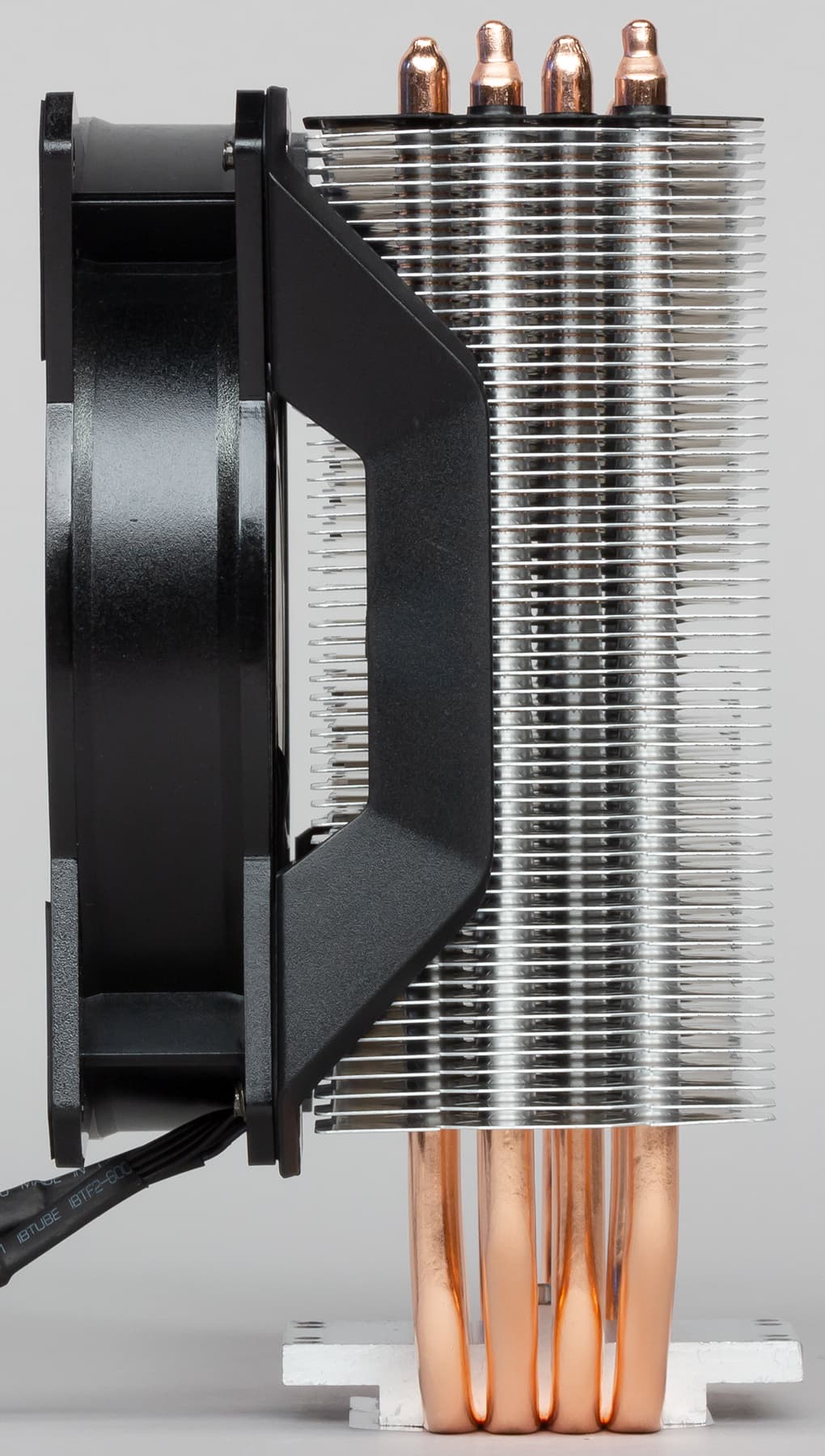

По ширине габариты вентилятора чуть-чуть больше рабочей плоскости радиатора, а по высоте радиатор совсем немного меньше внутреннего диаметра рамки вентилятора, поэтому лишь пренебрежимо малая часть воздушного потока проходит мимо пластин.

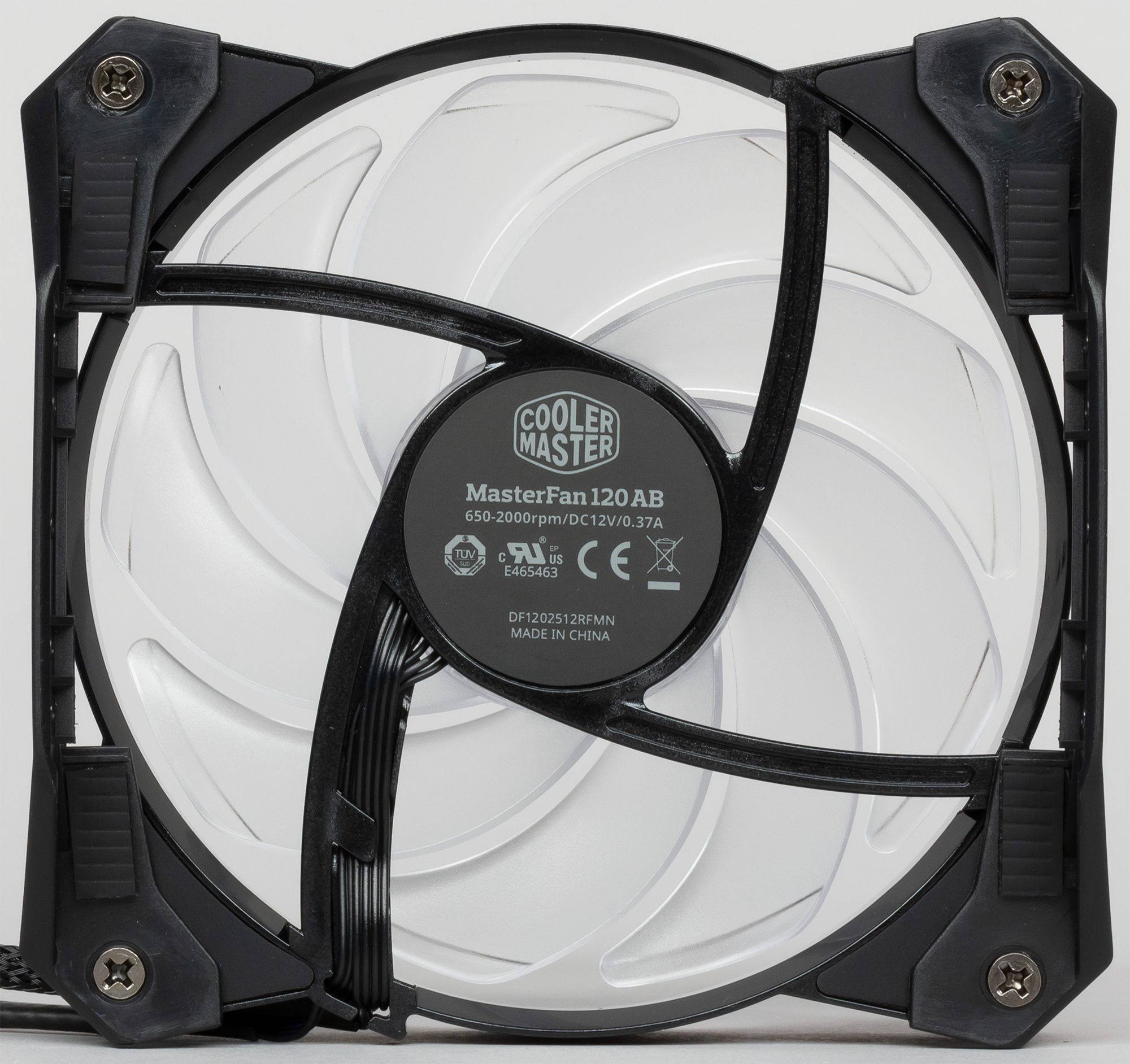

Типоразмер комплектного вентилятора 120 мм. Высота рамки 24,5 мм. К вентилятору прикручены две пластиковые скобы (еще две идут про запас), которыми он прижимается к радиатору. В местах прижима скоб к радиатору наклеены небольшие накладки из резины. Запасные накладки есть в комплекте поставки. На проушины рамки вентилятора также наклеены накладки из резины. Все эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств. К тому же саморезы вворачиваются в саму рамку вентилятора, а скобы зацепляются за пластины радиатора, эти жесткие связи вообще исключают какую-либо виброразвязку даже в теории. Но хотя бы исключен вариант дребезга из-за неплотного прилегания.

Металлические детали крепежа на процессор изготовлены из закаленной стали и имеют стойкое гальваническое покрытие. Как показала практика, раздвижная крестовина не очень удобна при установке радиатора на процессоре, так как она не закреплена, и приходится одновременно придерживать радиатор и крестовину, и при этом еще нажимать и вворачивать крепежные винты. В тоже время пластиковые скобки, которыми вентилятор крепится на радиатор, в разы удобнее, чем типичные проволочные.

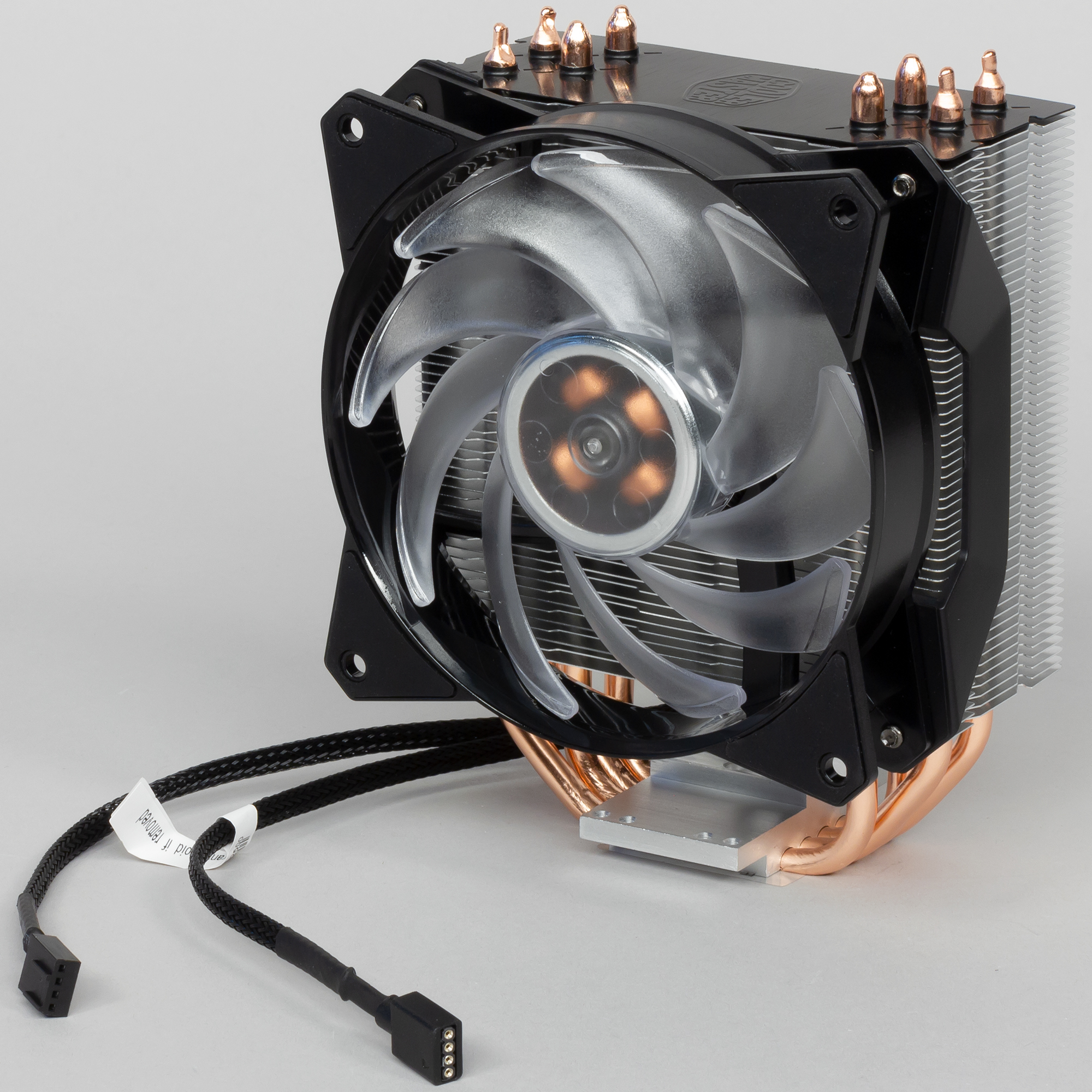

Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Провода от вентилятора заключены в скользкую плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

Крыльчатка вентилятора изготовлена из прозрачного пластика и снаружи слегка заматирована. На статоре вентилятора размещены четыре RGB-светодиода, которые подсвечивают крыльчатку изнутри. На подсветку идет отдельный кабель с четырехконтактным разъемом. Если на материнской плате или на другом контроллере подсветки есть стандартный четырехконтактный разъем для подключения RGB-подсветки, то контроллер из комплекта можно не использовать. Правда RGB-кабель от вентилятора не имеет проходного разъема, а значит будет последним в цепочке устройств с RGB-подсветкой.

Комплектный контроллер управляет только работой подсветки. Кабель питания контроллера подключается к периферийному разъему («Molex»), что менее удобно, чем к разъему питания SATA. RGB-кабель от вентилятора подключается к контроллеру посредством небольшого соединителя. Метки на разъеме кабеля и на контроллере помогут подключить RGB-разъем в нужной ориентации, но метки видно плохо. Первая кнопка контроллера переключает яркость, вторая кнопка — цвет или скорость изменения в динамичных режимах, третья — режимы. Режимов шесть:

Режим Выбор цвета или скорости Регулировка яркости
Статичный цвет да
Мигание цвет да
Плавное разжигание и угасание цвет нет
Плавная смена цвета скорость нет
Трехкратное мигание и смена цвета скорость нет
Смена цвета через плавное разжигание и угасание скорость нет

Отключение питания не сбрасывает выбранный режим. Режимы подсветки с некоторыми вариантами настроек демонстрирует видеоролик ниже:

Тестирование

Ниже в сводной таблице приведем результаты измерений ряда параметров.

Характеристика Значение
Высота, мм 159
Ширина, мм 129
Глубина, мм 81 (без подошвы)
Масса охладителя, г 670 (с комплектом креплений на LGA 2011)
Толщина ребер радиатора, мм (примерно) 0,4
Высота оребрения, мм 118
Длина кабеля вентилятора, мм 300
Длина кабеля подсветки, мм 287
Длина кабеля питания от контроллера, мм 302

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». В данном тестировании в качестве программы, загружающей процессор, мы использовали тест Stress FPU из пакета AIDA64.

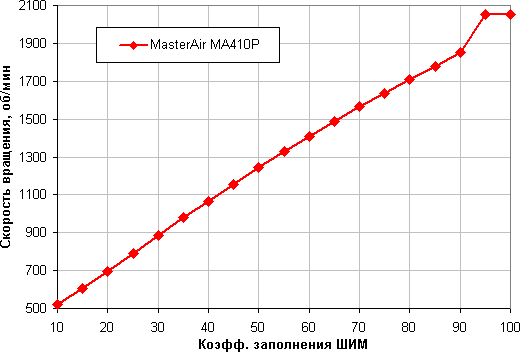

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Диапазон регулировки широкий от 10% до 95% с плавным и практически линейным ростом скорости вращения, а при снижении коэффициента заполнения (КЗ) ниже 8% вентилятор останавливается и запускается при повышении до 12%. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

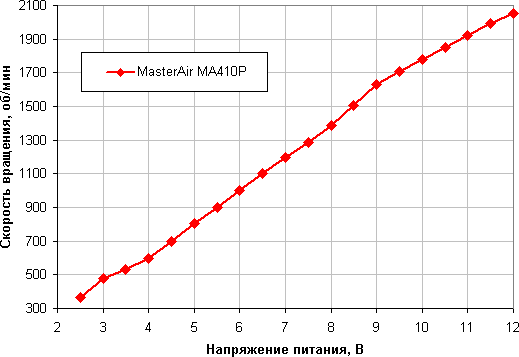

Диапазон регулировки также широкий и регулировка с помощью напряжения позволяет получить устойчивое вращение на более низких скоростях. Вентилятор останавливается при снижении напряжения до 2,2 В и запускается от 2,3 В.

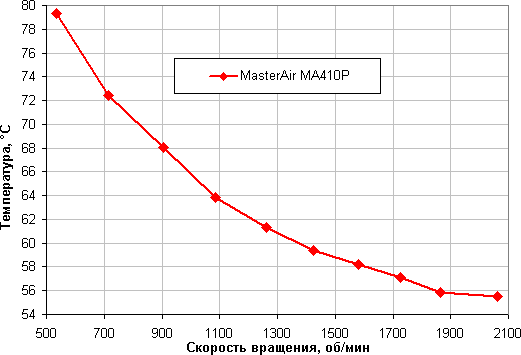

Этап 2. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора кулера

В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальной скорости вращения вентилятора, достигаемой с помощью только ШИМ.

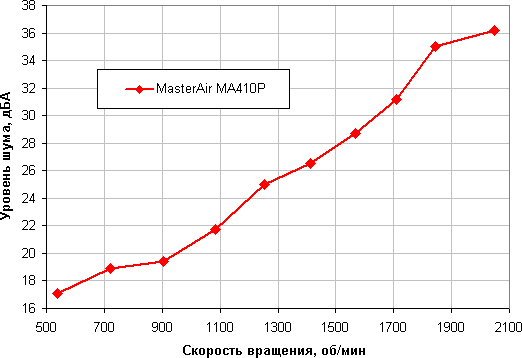

Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора кулера

В этом тесте мы изменяли только КЗ, зафиксировав напряжение на уровне 12 В. Перегибы на графике явно соответствуют каким-то резонансным явлениям, впрочем, в данном случае выраженного гула или неприятных призвуков нет. Этот кулер можно считать тихим устройством. Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным.

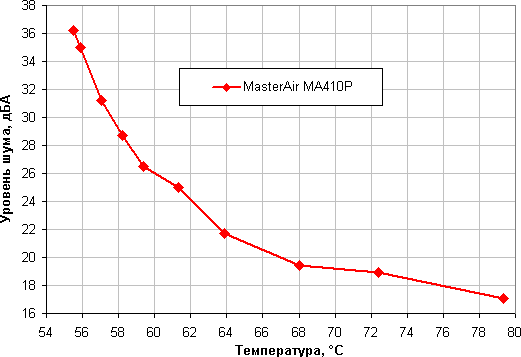

Этап 4. Построение зависимости уровня шума от температуры процессора при полной загрузке

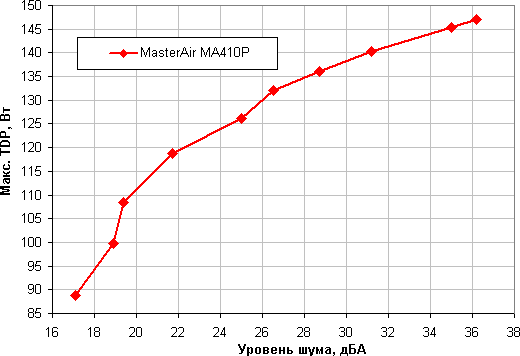

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха внутри корпуса может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями построим зависимость реальной максимальной мощности, потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что примерная максимальная мощность процессора, соответствующего этому уровню, составляет порядка 125 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Гипотетически, если не обращать внимания на уровень шума, предел мощности можно увеличить где-то на 20 Вт.

Выводы

Наше тестирование показало, что кулер Cooler Master MasterAir MA410P можно использовать с процессорами, имеющими реальное потребление порядка 125 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии максимальной нагрузки все равно будет сохраняться очень низкий уровень шума — 25 дБА и ниже. К достоинствам кулера следует отнести аккуратный дизайн, хорошее качество изготовления, удобный крепеж вентилятора на радиатор, антивибрационные прокладки под вентилятор, декоративную оплетку кабеля, габариты, не препятствующие установке модулей памяти с высокими радиаторами, хорошую комплектацию и, конечно, многоцветную статичную или динамичную подсветку крыльчатки вентилятора. К недостаткам отнесем не самое удобное крепление радиатора на процессор.

5 июня 2018 Г.
