Обзор материнской платы Asus ROG Maximus XI Formula на чипсете Intel Z390

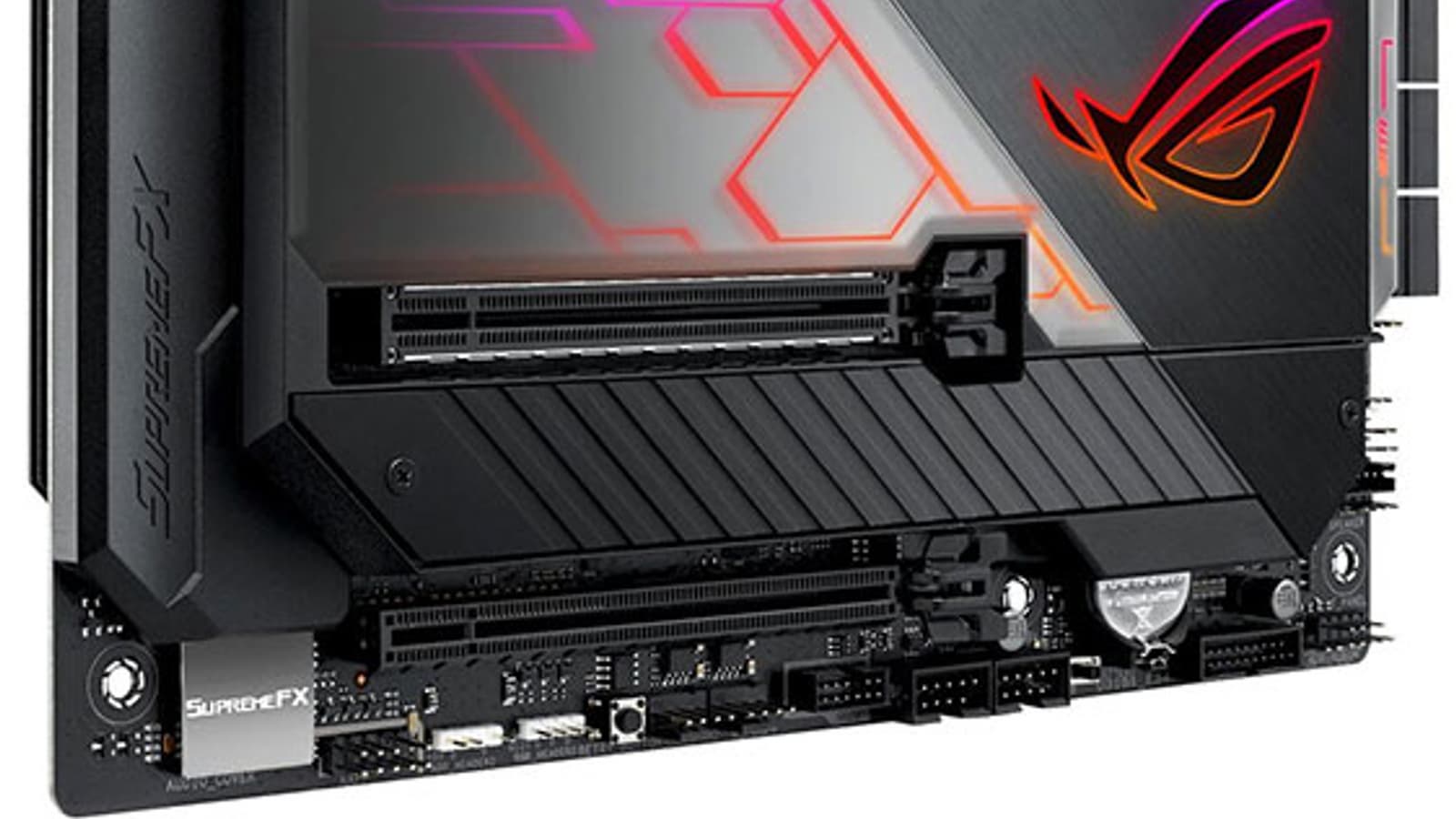

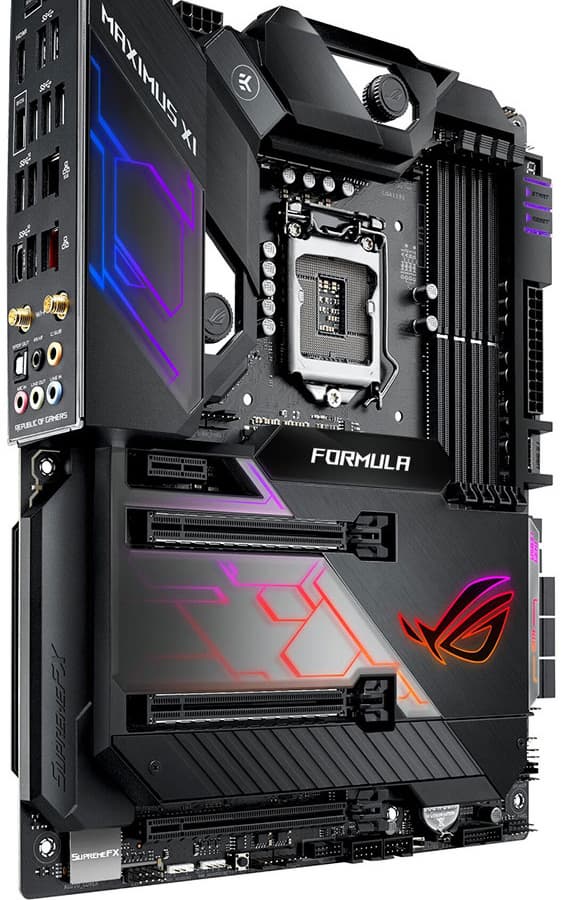

В этом обзоре мы рассмотрим материнскую плату Asus ROG Maximus XI Formula на чипсете Intel Z390. Согласно правилам наименования плат Asus, Maximus XI в названии указывает на тот факт, что плата относится к игровой серии ROG и основана на чипсете Intel Z390.

Но прежде чем переходить к рассмотрению особенностей платы ROG Maximus XI Formula, уделим внимание особенностям серии ROG Maximus XI и попытаемся ответить на простой вопрос: чем серия ROG Maximus XI отличается от всех остальных серий материнских плат Asus?

Вообще, если говорить о материнских платах Asus на чипсете Intel Z390, то все они разбиты на четыре серии: ROG Maximus XI, ROG Strix, Prime и TUF Gaming.

Но чем одна серия отличается от другой? Что является критерием отнесения к серии, ее «визитной карточкой»? Подчас за маркетинговой пеленой это сложно разглядеть. Да и далеко не всегда вообще можно сформулировать четкие критерии серии. И тем не менее, если мы говорим о серии, то должен быть набор признаков, который был бы присущ всем платам, объединенным в одну серию, и отсутствовал бы у плат, которые составляют другую серию.

Итак, какой же набор признаков, который может однозначно идентифицировать серию ROG Maximus XI?

Прежде всего, отметим, что данную серию составляют семь моделей материнских плат, причем все модели основаны только на чипсете Intel Z390. Во всех остальных сериях плат Asus на чипсетах Intel 300-й серии могут входить модели не только на чипсете Intel Z390. Но эта особенность, конечно же, не может быть критерием серии ROG Maximus XI.

Ориентироваться на набор портов, слотов и разъемов также не вариант, поскольку, во-первых, в разных моделях плат одной серии этот набор различен, а во-вторых, модели плат из разных серий вполне могут иметь схожие набор портов, слотов и разъемов.

Можно, конечно, попытаться взять за основу маркетинговое позиционирование серии, но это очень размытое понятие. И вряд ли, позиционируя плату для геймеров и энтузиастов, можно четко сказать, к какой именно серии она относится.

Но если не позиционирование и не набор слотов, портов и разъемов, тогда что именно является характерным признаком серии, ее «визитной карточкой»?

Если мы говорим о платах серии ROG Maximus XI, то все они имеют уникальные особенности, которые отсутствуют в платах остальных серий.

Таких особенностей три:

  1. Только на платах серии ROG Maximus XI есть кнопки (Start, Reset, Clear CMOS и другие).
  2. Только на платах серии ROG Maximus XI есть индикатор Q-Code (индикатор POST-кодов), дополненный светодиодными индикаторами Q-LED.
  3. Только на платах серии ROG Maximus XI реализована функция BIOS Flashback.

Что касается кнопок и индикатора Q-Code, то тут все понятно. Отметим, лишь, что индикаторы Q-LED есть и на платах других серий (например, ROG Strix), но вот индикатор Q-Code есть только на платах серии ROG Maximus XI.

Функция BIOS Flashback позволяет перепрошивать BIOS с флешки даже без установки процессора на плату. Достаточно лишь подключить саму плату к блоку питания.

Отметим, что перечисленными особенностями (признаками) платы серии ROG Maximus XI не ограничиваются. К примеру, на всех платах данной серии есть предустановленные планки на заднюю панель разъемов и фирменный разъем Node для подключения совместимых блоков питания и корпусов. Есть у плат данной серии и другие особенности. Однако это не уникальные особенности серии ROG Maximus XI в том смысле, что они есть и на платах других серий.

Ну а теперь, после небольшого экскурса в особенности серии ROG Maximus XI, перейдем непосредственно к плате ROG Maximus XI Formula.

Комплектация и упаковка

Плата ROG Maximus XI Formula поставляется в средней по размере коробке, оформленной в стандартном для серии ROG стиле.

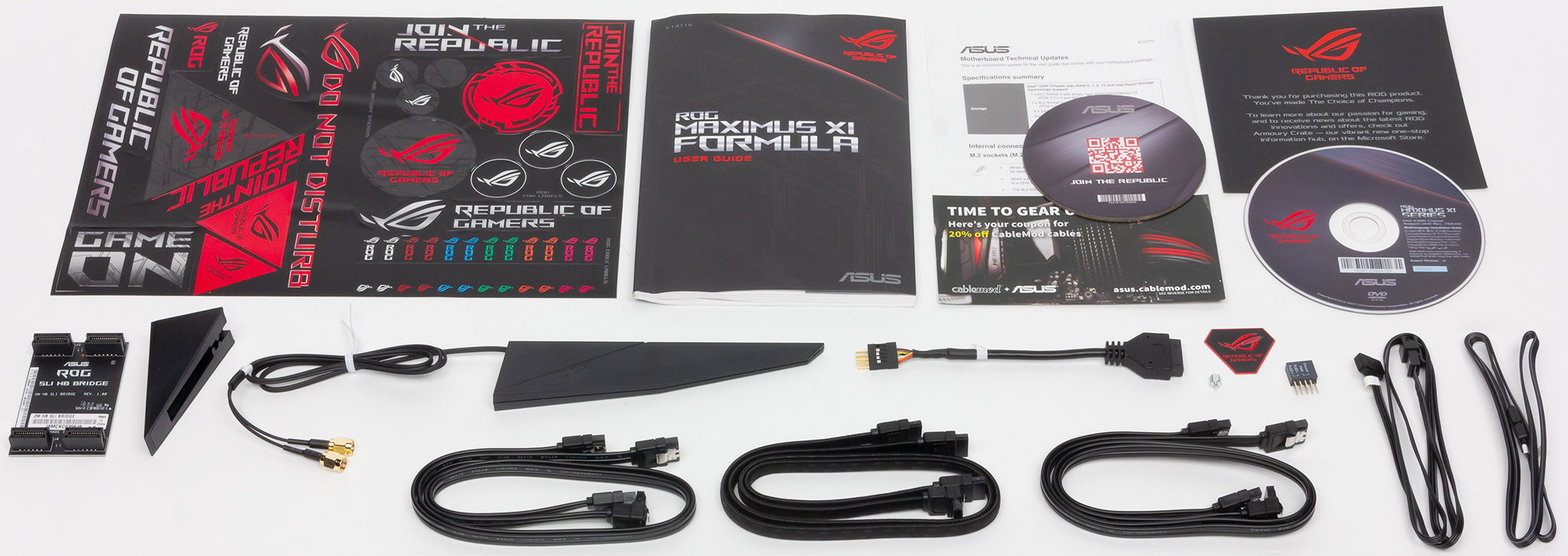

Комплект поставки включает три SATA-кабеля с угловым разъемом с одной стороны и три SATA-кабеля с прямыми разъемами (все разъемы с защелками), руководство пользователя, DVD-диск с программным обеспечением и драйверами, мостик SLI на две видеокарты, антенну встроенного Wi-Fi-модуля, два кабеля для подключения светодиодных лент и, конечно же, различные стикеры в большом изобилии. Есть даже кабель-переходник для подключения одного порта USB 2.0.

Конфигурация и особенности платы

Сводная таблица характеристик платы ROG Maximus XI Formula приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения, Intel Core 9-го поколения
Процессорный разъем LGA1151
Чипсет Intel Z390
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220 + ESS ES9023P
Сетевой контроллер 1 × Intel i219-V
1 × Aquantia AQtion AQC111 (5 Гбит/с)
1 × Intel Wireless-AC 9560 (Intel CNVi) 802.11a/b/g/n/ac + Bluetooth 5.0
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 3 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 вертикального типа
10 × USB 3.0 (Type-A)
4 × USB 2.0

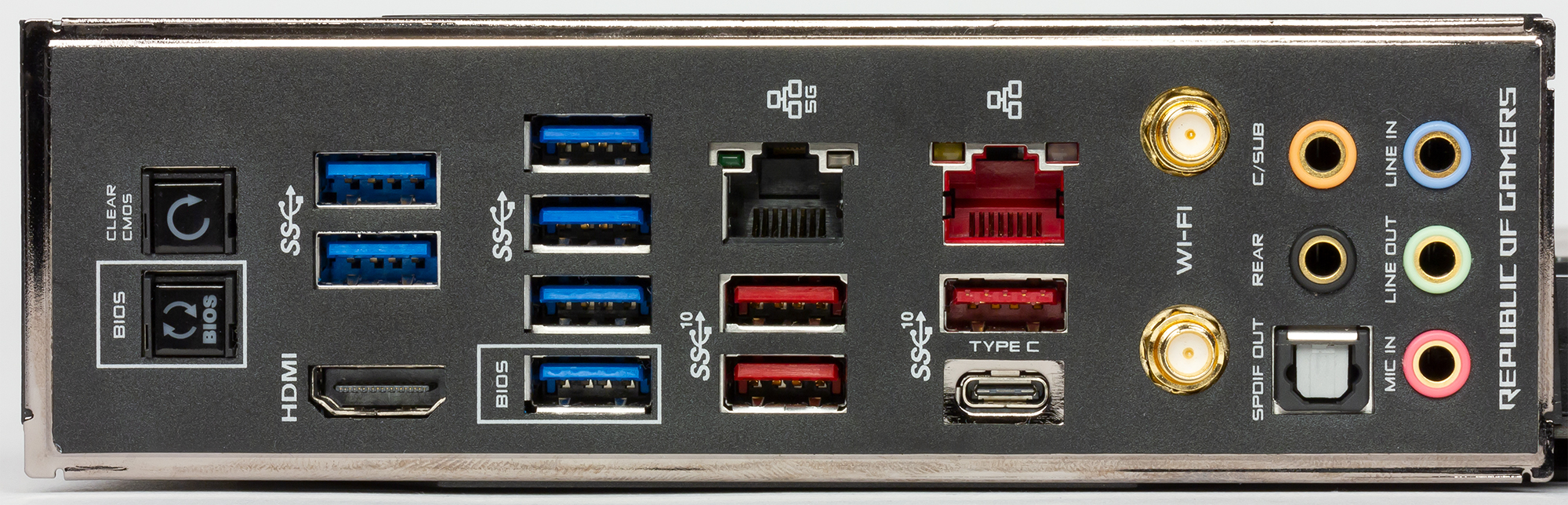

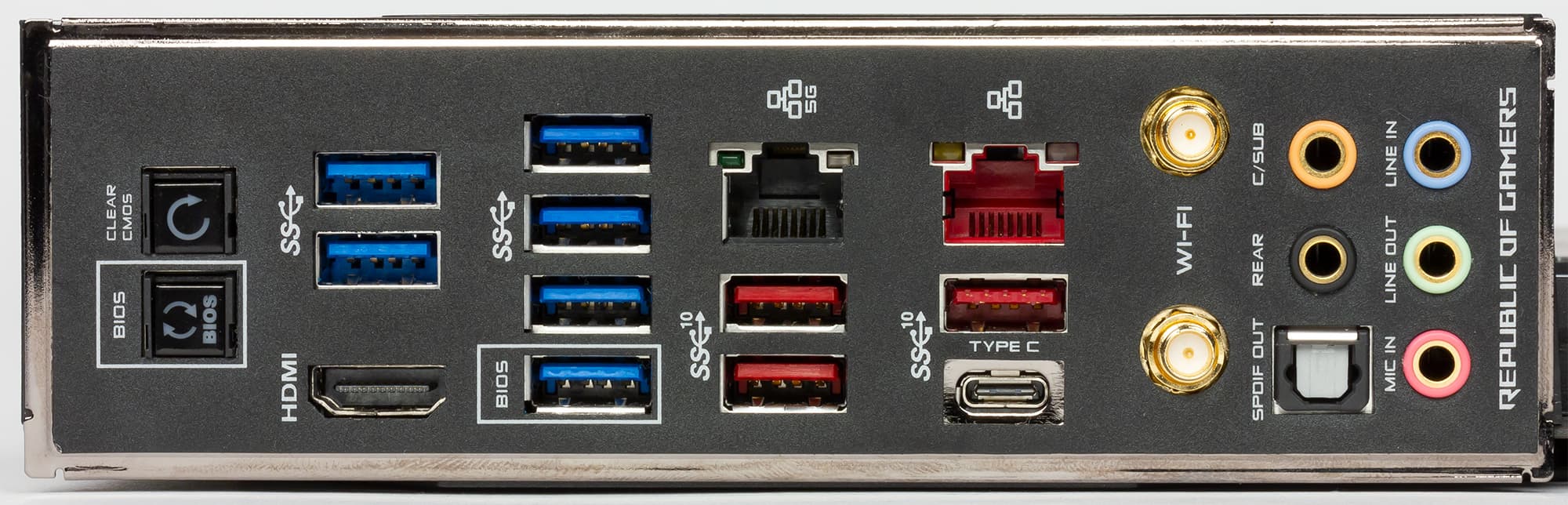

Разъемы на задней панели 1 × HDMI 1.4b
1 × USB 3.1 (Type-C)
3 × USB 3.1 (Type-A)
6 × USB 3.0
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
2 разъема для подключения антенны
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
8 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения платы Asus Extension Fan
1 вертикальный разъем для подключения фронтальных портов USB 3.1
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения термодатчика
2 разъема для подключения неадресуемой RGB-ленты
2 разъема для подключения адресуемой RGB-ленты
1 разъем Node
Форм-фактор ATX (305×244 мм)
Розничные предложения

Форм-фактор

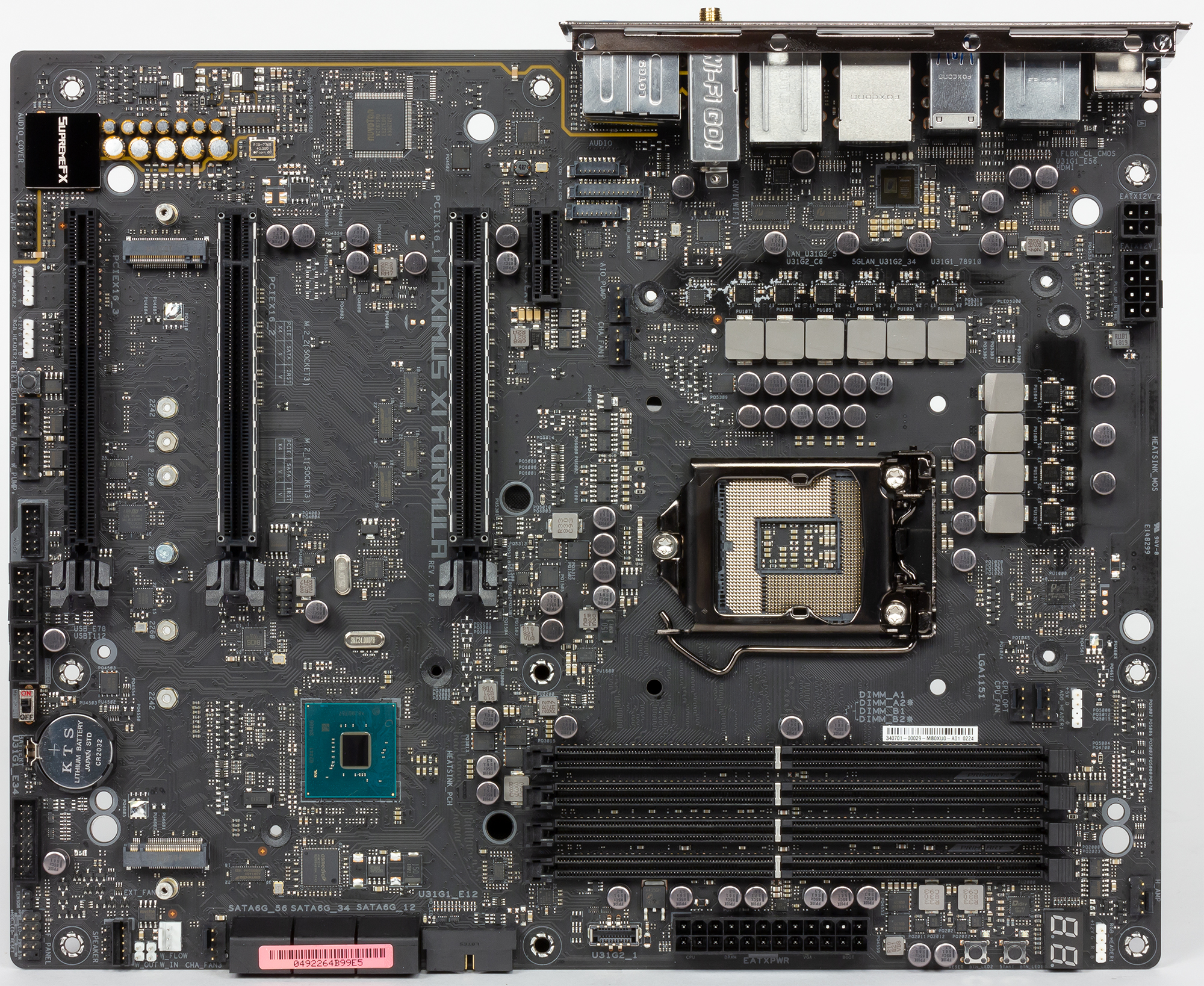

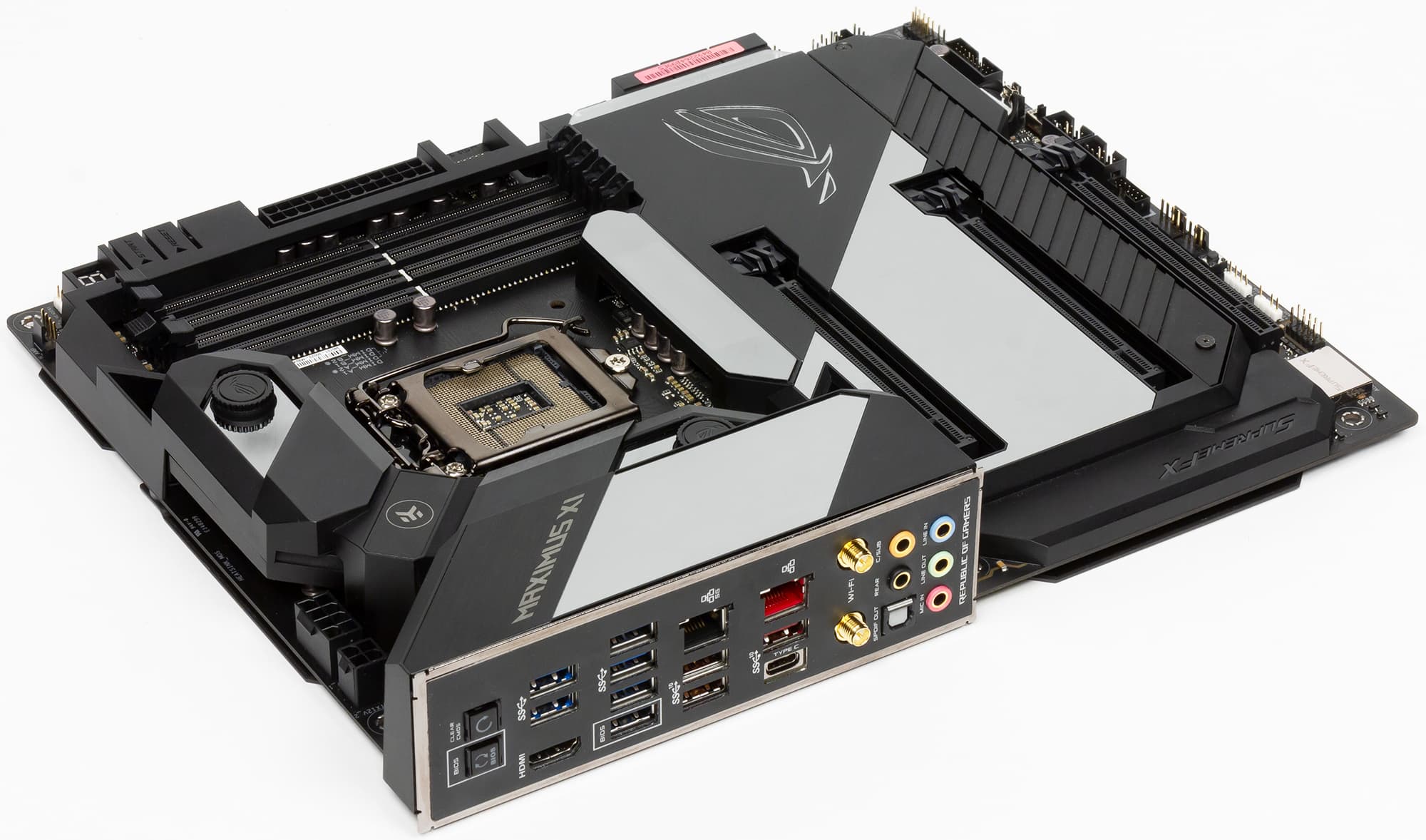

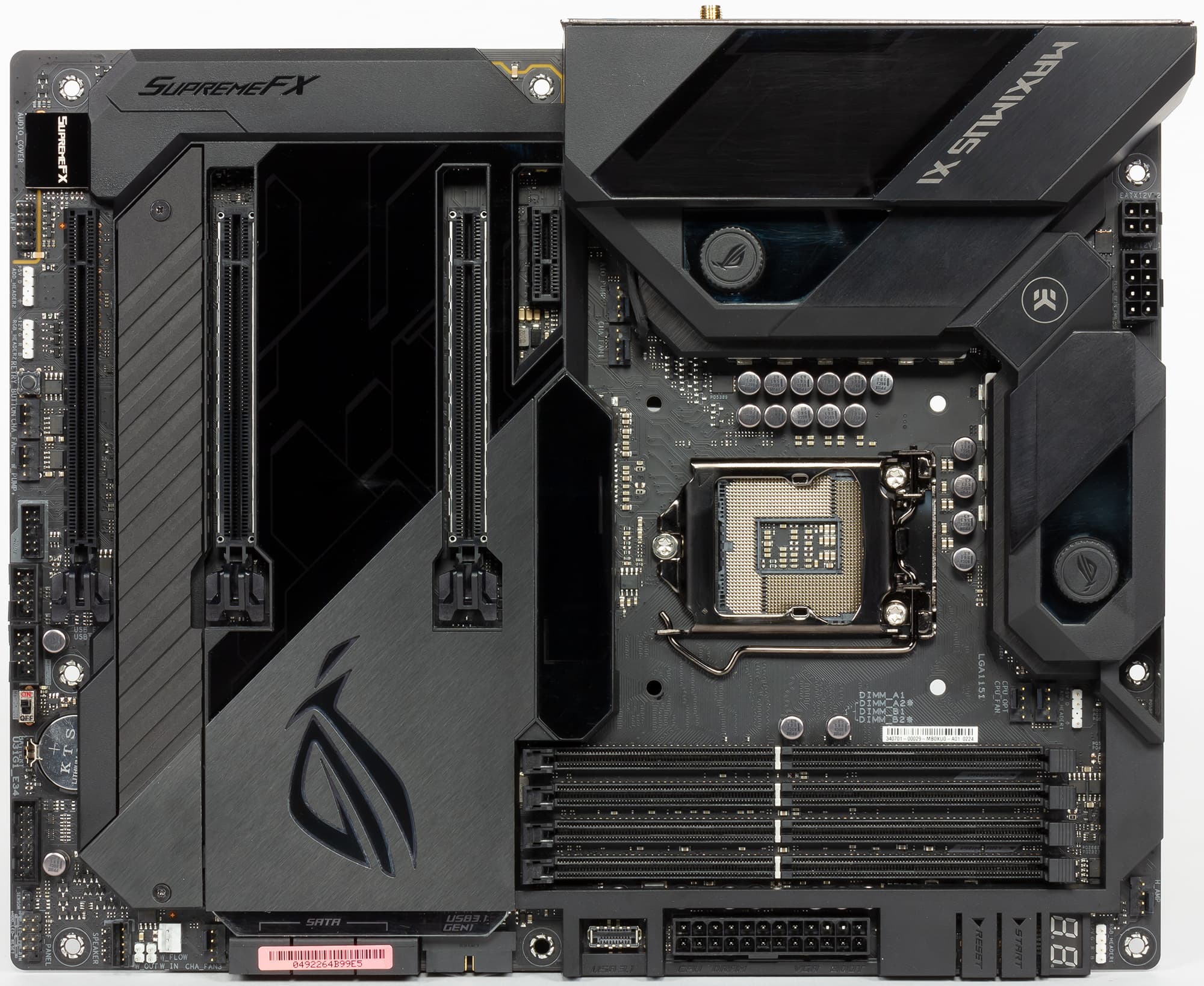

Плата ROG Maximus XI Formula выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрено девять стандартных отверстий.

Чипсет и процессорный разъем

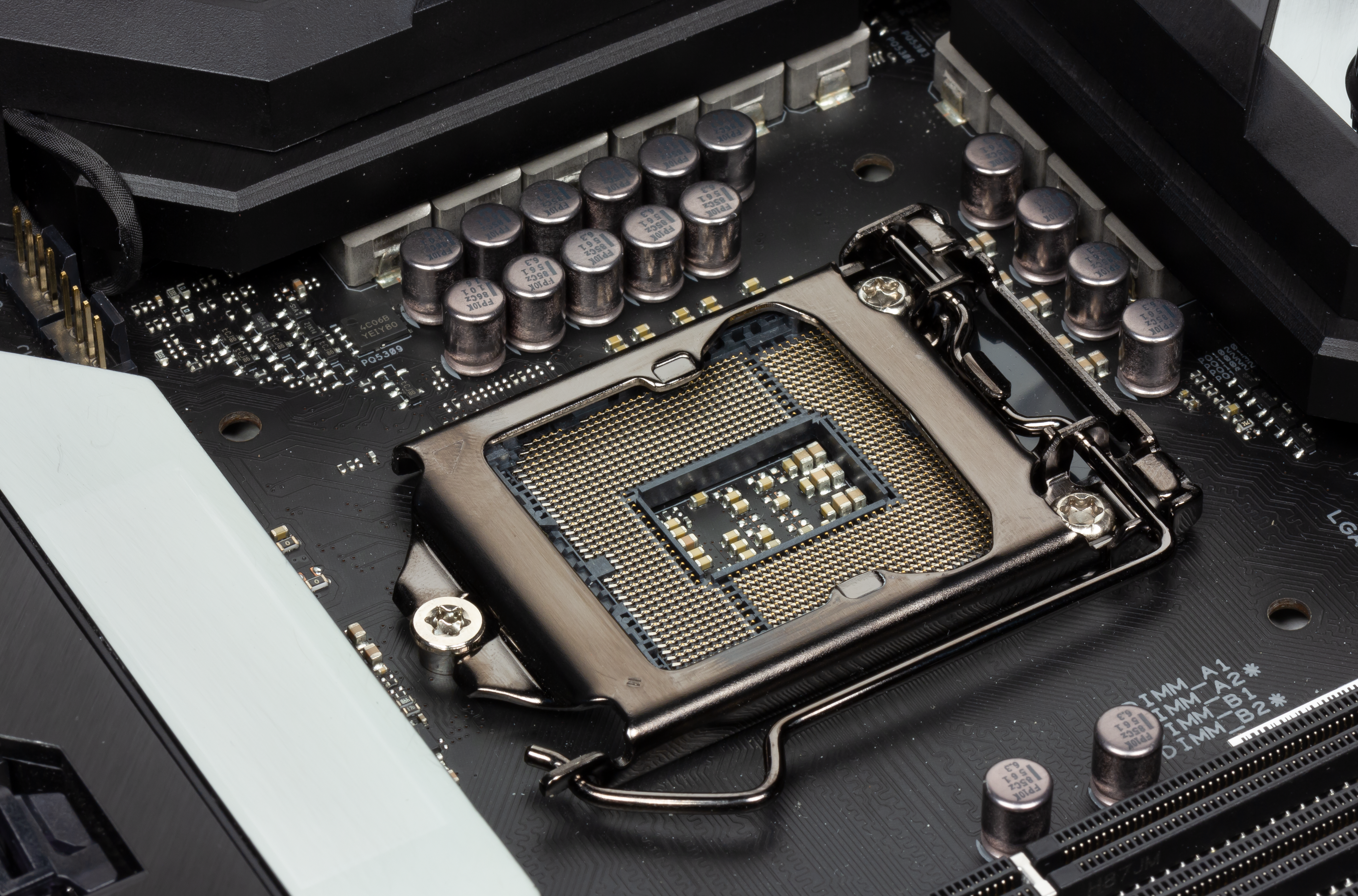

Плата ROG Maximus XI Formula основана на чипсете Intel Z390 и поддерживает процессоры Intel Core 8-го поколения и новые процессоры Intel Core 9-го поколения с разъемом LGA1151.

Память

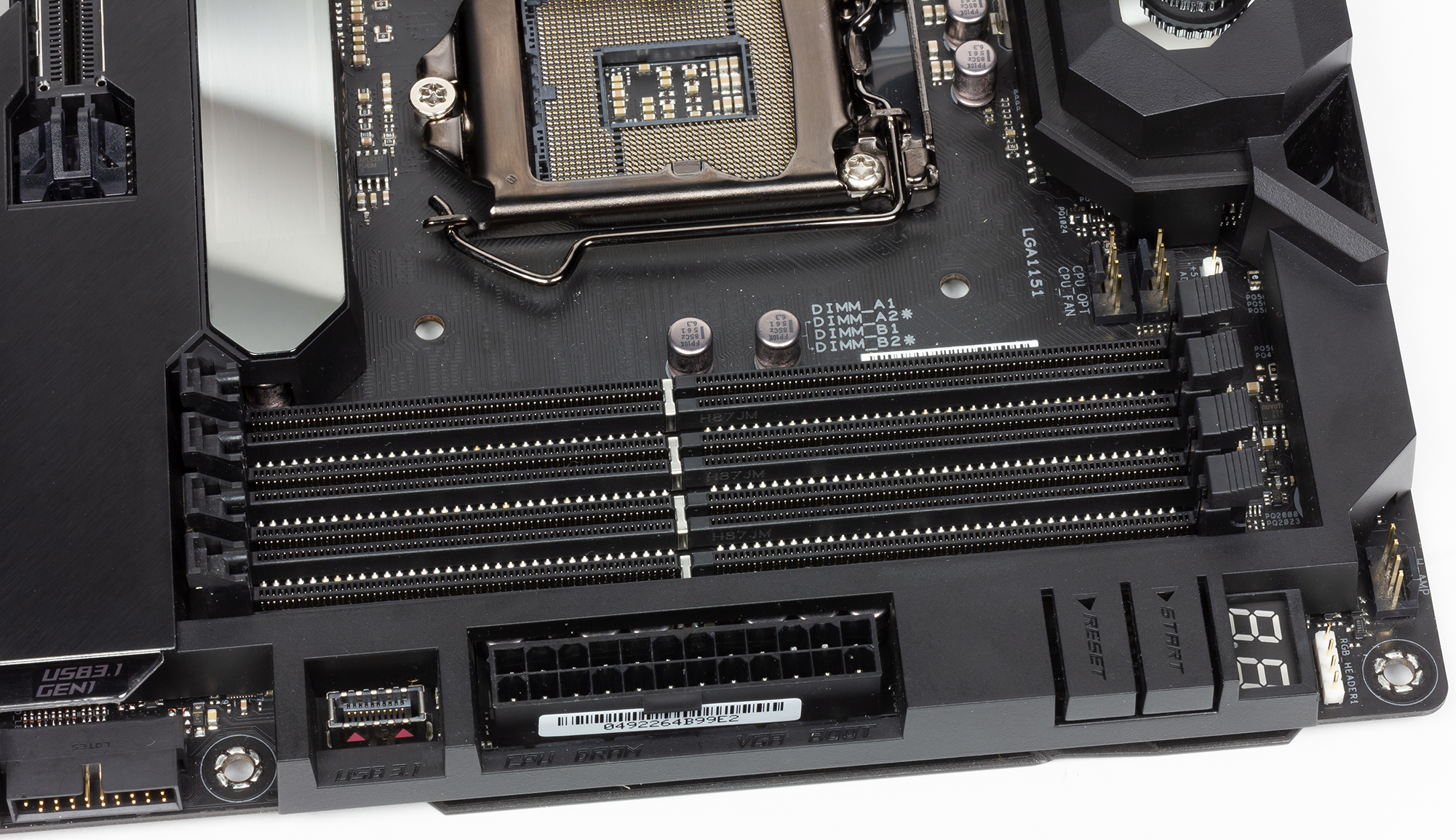

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения, разъемы M.2

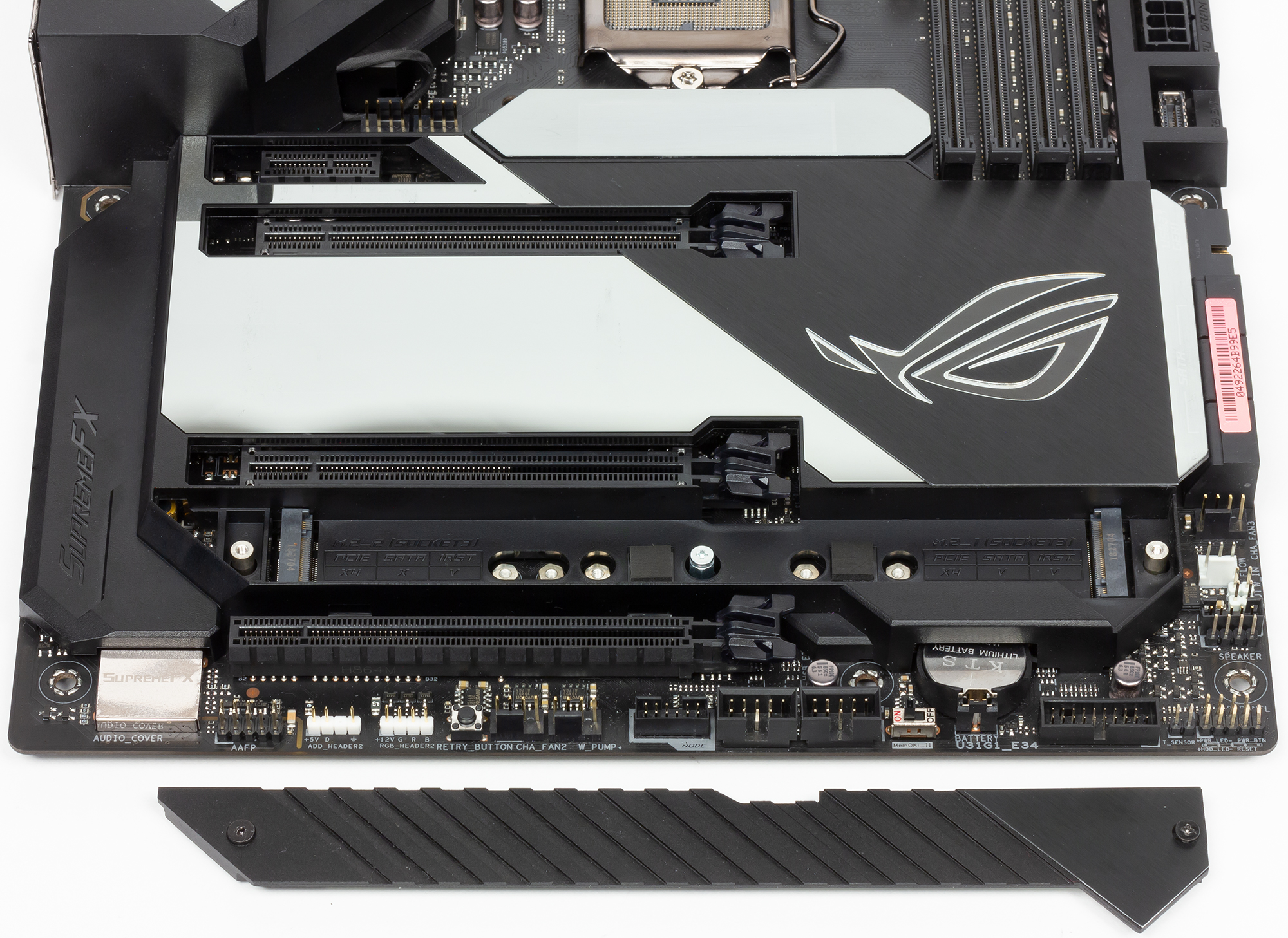

Для установки видеокарт, плат расширения и накопителей на материнской плате ROG Maximus XI Formula имеется три слота с форм-фактором PCI Express x16, один слот PCI Express 3.0 x1 и два разъема M.2.

Первые два слота (если считать от процессорного разъема) с форм-фактором PCI Express x16 реализованы на базе 16 процессорных линий PCIe 3.0.

Первый слот переключаемый и может работать на скоростях x16/x8. То есть это слот PCI Express 3.0 x16/x8. Для переключения режимов работы этого слота используется четыре мультиплексора/демультиплексора линий PCIe 3.0 ASMedia ASM1480.

Второй слот с форм-фактором PCI Express x16 всегда работает на скорости x8. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Соответственно, режимы работы этих двух слотов могут быть следующие: либо x16/—, либо x8/x8. Если задействуется только первый слот, то он будет работать на скорости x16, если же используются оба слота, то они работают на скорости x8.

Третий слот с форм-фактором PCI Express x16 работает только на скорости x4 и представляют собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Этот слот реализован на базе четырех чипсетных линий PCIe 3.0.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Слот PCI Express 3.0 x1 также реализован через чипсет Intel Z390.

Разъемы M.2 предназначены для установки SSD-накопителей. Один разъем (M.2_1) поддерживает устройства c интерфейсом PCIe 3.0 x4 или SATA и позволяет устанавливать накопители типоразмера 2242/2260/2280/22110.

Второй разъем M.2_2 поддерживает устройства только c интерфейсом PCIe 3.0 x4 и типоразмером 2242/2260/2280. Причем поскольку разъемы M.2_1 и M.2_2 расположены на плате напротив друг друга, если в разъем M.2_1 устанавливается накопитель с типоразмером 22110, то в разъем M.2_2 можно установить только накопитель с типоразмером 2242.

Оба разъема M.2 реализованы через чипсет. Для накопителей, устанавливаемых в эти разъемы, предусмотрены радиаторы.

Видеоразъемы

Поскольку процессоры Intel Core 8-го и 9-го поколений имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход HDMI 1.4.

SATA-порты

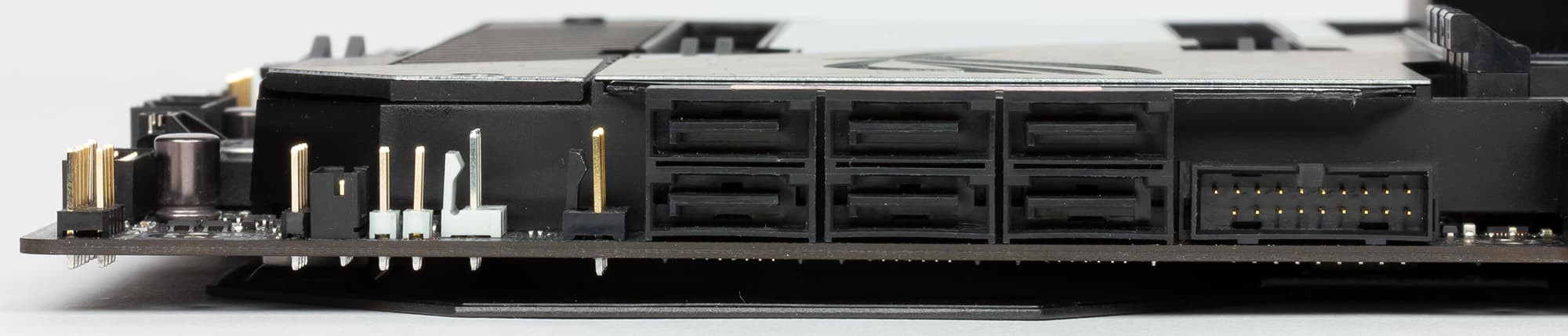

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z390 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено пять портов USB 3.1, четыре порта USB 2.0 и десять портов USB 3.0.

Все порты USB 2.0 и USB 3.1 реализованы через чипсет Intel Z390. Для подключения портов USB 2.0 на плате имеется две колодки разъемов (по два порта на колодку). Четыре порта USB 3.1 выведены на заднюю панель платы. Среди этих портов USB 3.1 — три разъема Type-A и один разъем Type-C.

Кроме того, на плате есть разъем вертикального типа для подключения фронтального порта USB 3.1 (Type-С).

Порты USB 3.0 реализованы следующим образом: восемь портов через чипсет и еще два порта через дополнительный контроллер ASMedia ASM1042A.

Два порта USB 3.0 от контроллера ASMedia и четыре чипсетных порта USB 3.0 выведены на заднюю панель разъемов платы. Для подключения еще четырех портов на плате имеются две колодки разъемов.

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Maximus XI ROG Maximus XI Formula имеется традиционный гигабитный сетевой интерфейс на базе контроллера физического уровня Intel i219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

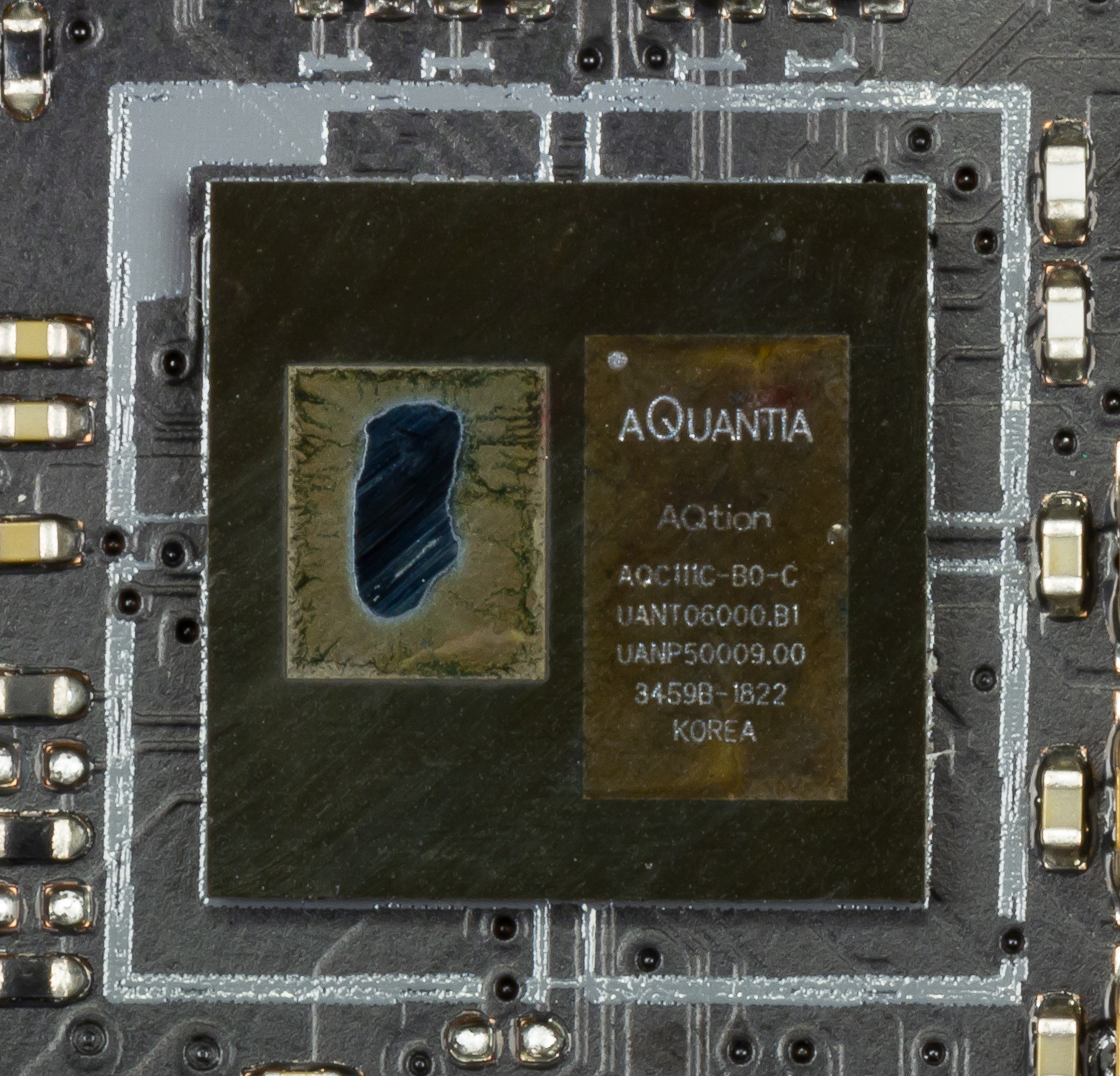

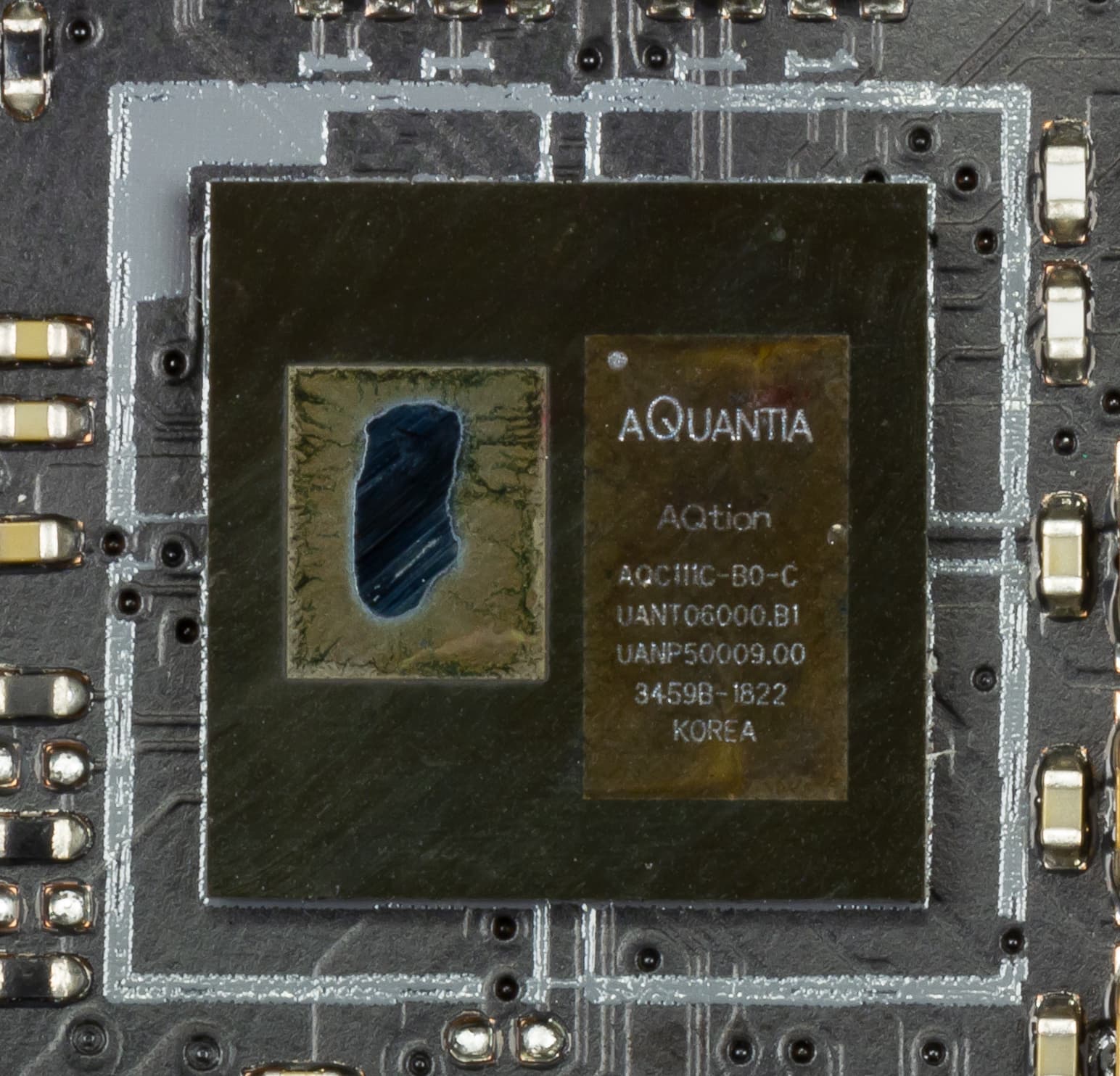

Кроме того, есть и сетевой контроллер Aquantia AQtion AQC111С, который обеспечивает передачи данных по сети 5 Гбит/с.

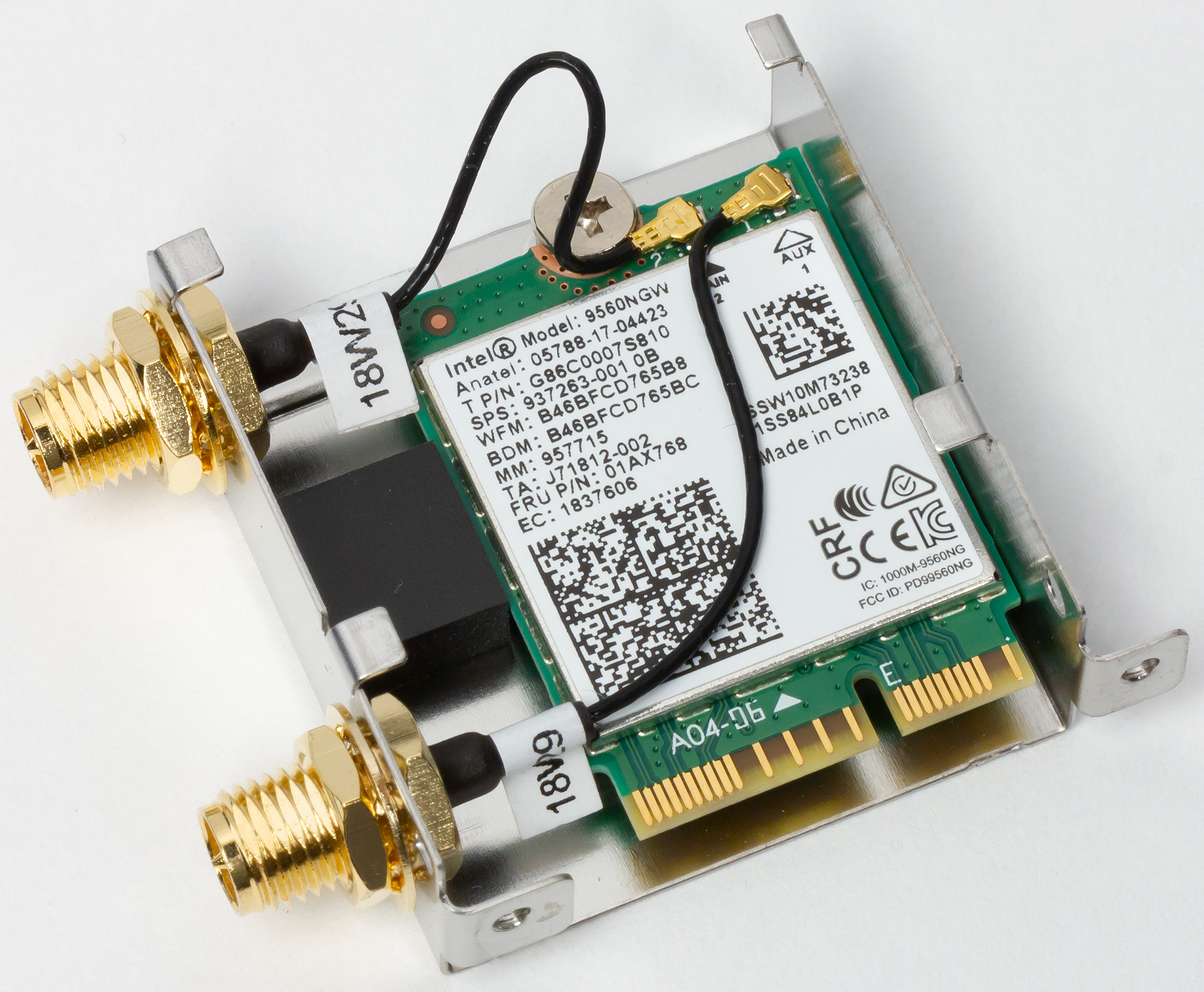

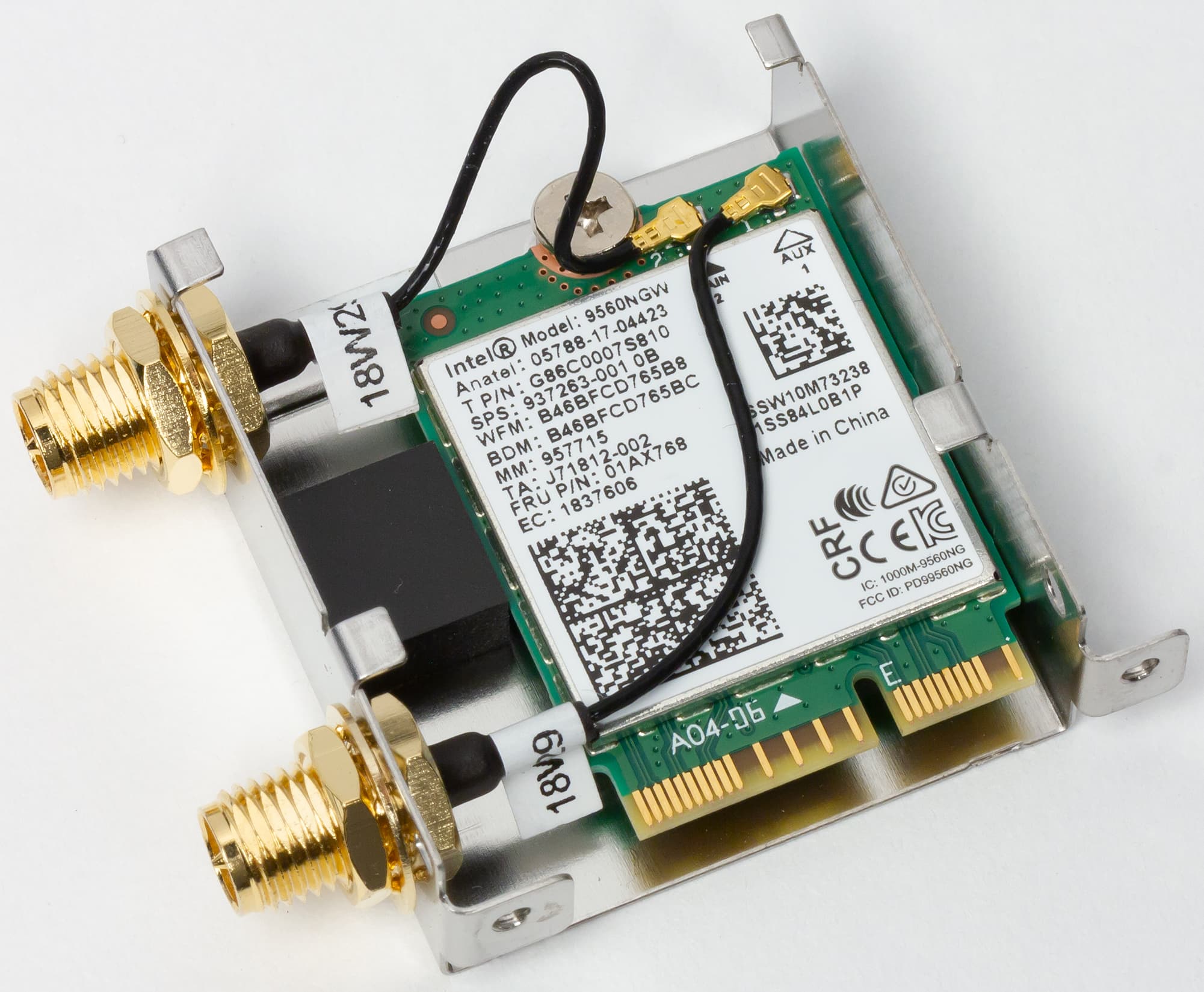

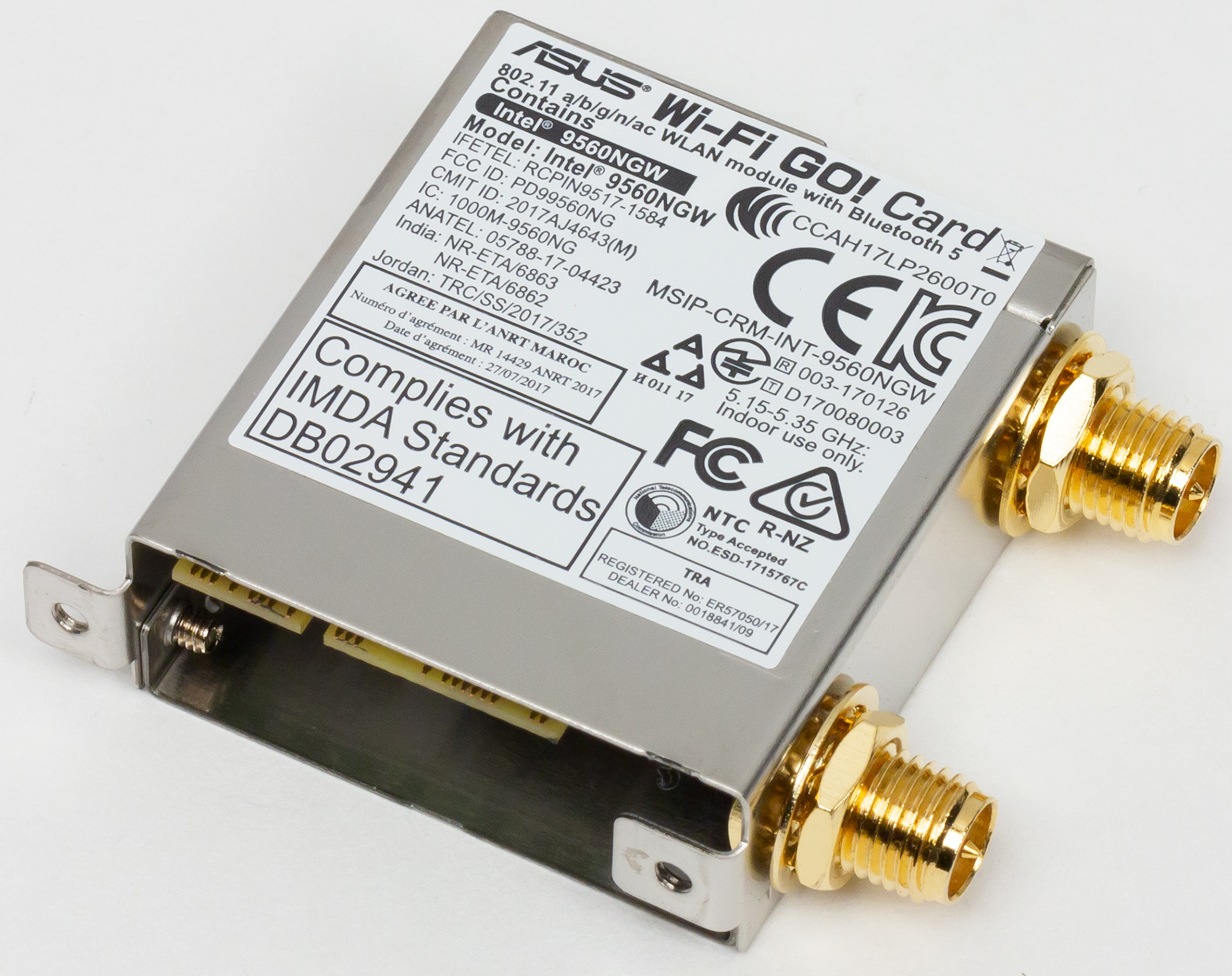

Кроме того, в разъем M.2 на плате установлен Wi-Fi-контроллер Intel Wireless-AC 9560, который использует чипсетный интерфейс CNVi. Напомним, что интерфейс CNVi (Connectivity Integration) обеспечивает работу соединений Wi-Fi (802.11ac, до 1733 Мбит/с) и Bluetooth 5.0. Однако контроллер CNVi — это не полноценный сетевой контроллер, а MAC-контроллер. Для полноценного контроллера нужна еще карта (например, Intel Wireless-AC 9560, как в данном случае) с разъемом M.2 (ключ E-типа), которая поддерживает интерфейс CNVi.

Как это работает

Напомним, что в чипсете Z390 имеется 30 HSIO-портов, из которых может быть до 24 портов PCIe 3.0, до 6 портов SATA 6 Гбит/с и до 10 портов USB 3.0/3.1, из которых до 6 портов могут быть USB 3.1. Причем всего может быть не более 14 портов USB 3.1/3.0/2.0.

Через чипсетные порты PCIe на плате реализованы: слот PCI Express 3.0 x4 (в форм-факторе PCI Express x16), слот PCI Express 3.0 x1, два разъема M.2 и два сетевых контроллера (для Wi-Fi-контроллера не требуется порт PCIe 3.0) и контроллере ASMedia. Все это в совокупности требует 16 портов PCIe 3.0. На плате есть шесть портов SATA, восемь чипсетных портов USB 3.0 и пять портов USB 3.1, что в совокупности дает еще 19 HSIO-портов. То есть всего получается 35 HSIO-порт. Что-то с чем-то должно разделяться.

Кроме того, с USB-портами счет тоже не сходится. Напомним, что всего чипсет Intel Z390 поддерживает не более 14 USB-портов, причем не более 10 портов USB 3.0/3.1, из которых до 6 портов могут быть портами USB 3.1. На плате Asus ROG Maximus XI Formula заявлено 17 портов USB (5 USB 3.1, 8 USB 3.0 и 4 USB 2.0), реализованных через чипсет.

Нехватка USB-портов решается за счет использования дополнительного USB 3.0 хаба ASMedia ASM1074, который превращает один порта USB 3.0 в четыре. В результате получаем ровно 14 USB портов, реализованных через чипсет (5 USB 3.1, 5 USB 3.0 и 4 USB 2.0)

А по поводу остальных разделений все просто. Слот PCI Express 3.0 x4 разделяется с двумя SATA-портами (SATA_5 и SATA_6). То есть слот PCI Express 3.0 x4 может работать в режиме x4, но в этом случае будут недоступны порты SATA_5 и SATA_6, либо порты будут доступны, но в этом случае слот PCI Express 3.0 x4 будет работать в режиме x2. Такое разделение позволяет сэкономить два HSIO-порта.

Далее, разъем M.2_1 разделяется с портом SATA_1 по линии SATA. То есть если разъем M.2_1 используется в режиме SATA, то порт SATA_1 будет недоступен. Если же используется порт SATA_1, то разъем M.2_1 доступен только в режиме PCIe.

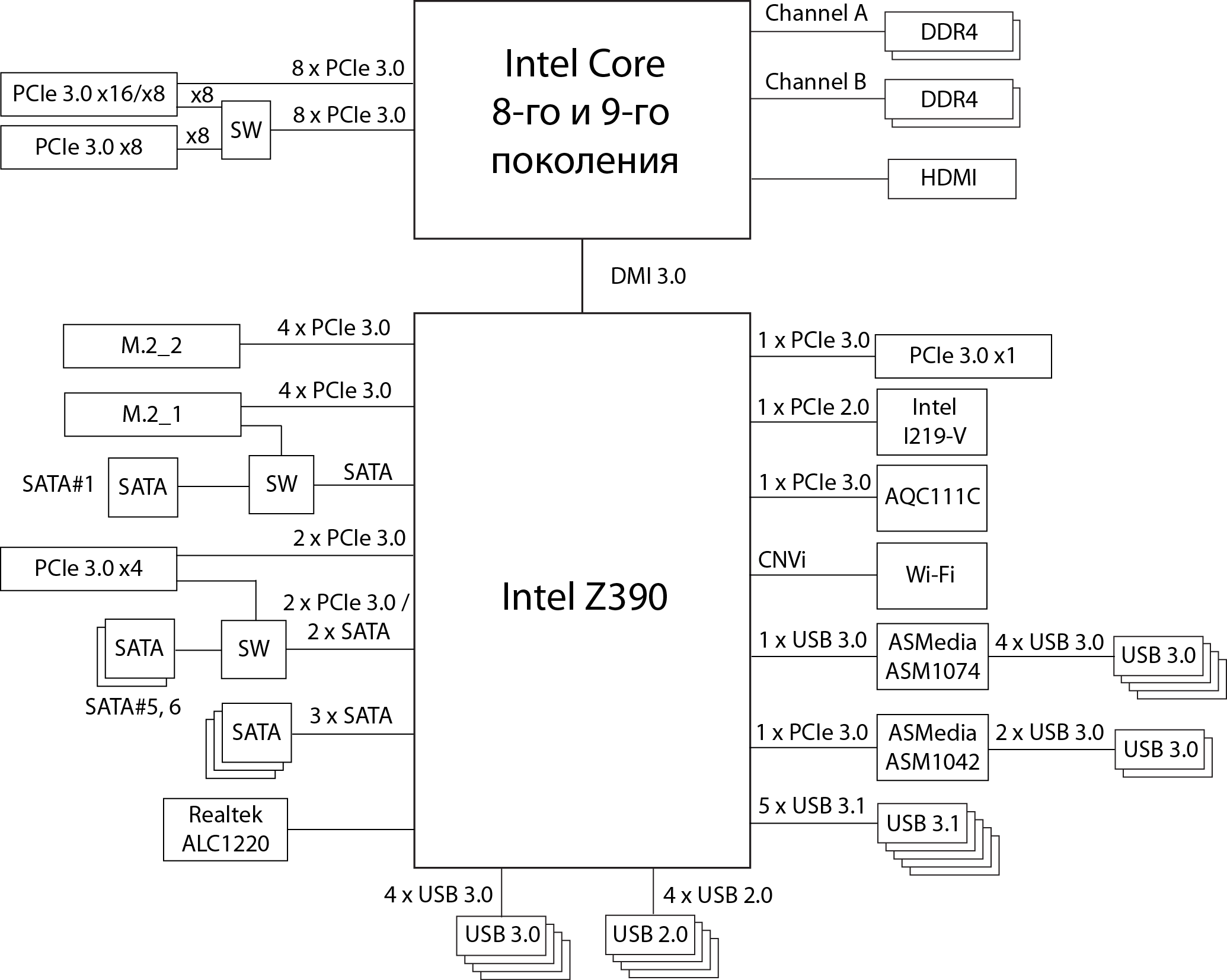

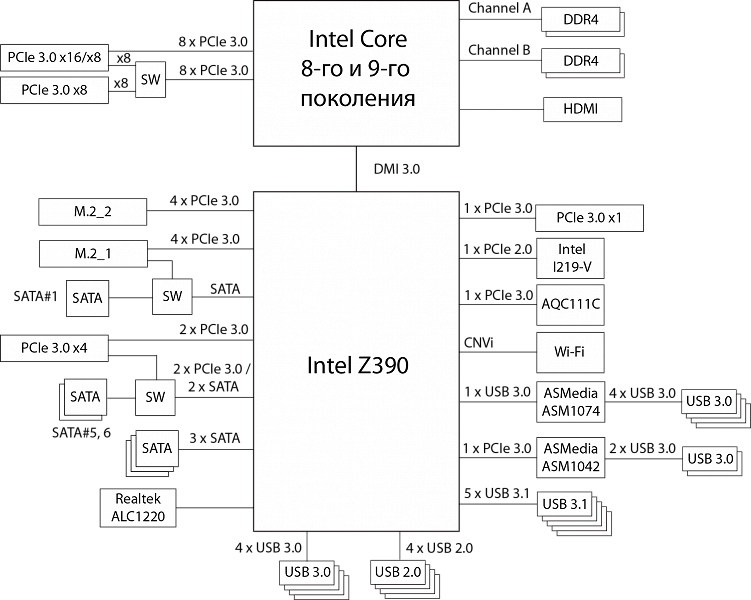

С учетом указанного разделения всего требуется уже 29 HSIO-портов. Блок-схема платы ROG Maximus XI Formula показана на рисунке.

Дополнительные особенности

Поскольку плата ROG Maximus XI Formula относится к топовому сегменту ROG, на ней реализовано большое количество различных дополнительных функций.

Как уже отмечалось, на всех платах серии ROG Maximus XI есть кнопки, индикатор Q-Code и панель индикаторов Q-LED, которые являются своеобразной визитной карточкой серии ROG Maximus XI.

На плате ROG Maximus XI Formula есть кнопка включения, перезагрузки и кнопка Retry Button, которая используется при разгоне системы.

Как и на всех новых платах Asus, кнопку MemOK! заменил переключатель MemOK! II.

Из нововведений можно отметить также наличие специального разъема Node для подключения совместимого блока питания или корпуса, что позволяет контролировать скорость вращения вентилятора блока питания, входные и выходные напряжения и другие параметры системы.

На задней панели разъемов предусмотрена кнопка для сброса настроек BIOS (Clear CMOS), а также кнопка USB BIOS Flashback, которая, совместно с выделенным портом USB 2.0, позволяет обновлять BIOS без загрузки системы. Как уже отмечалось, эти кнопки также являются эксклюзивной особенностью плат серии ROG Maximus XI.

Еще одна особенность — реализация RGB-подсветки. Здесь подсвечивается радиатор чипсета и кожух на задней панели разъемов, и кожух, который закрывает плату сверху (есть тут и такой кожух). Естественно, подсветкой можно управлять с использованием утилиты Aura Sync. Можно задавать цвет подсветки и различные цветовые эффекты.

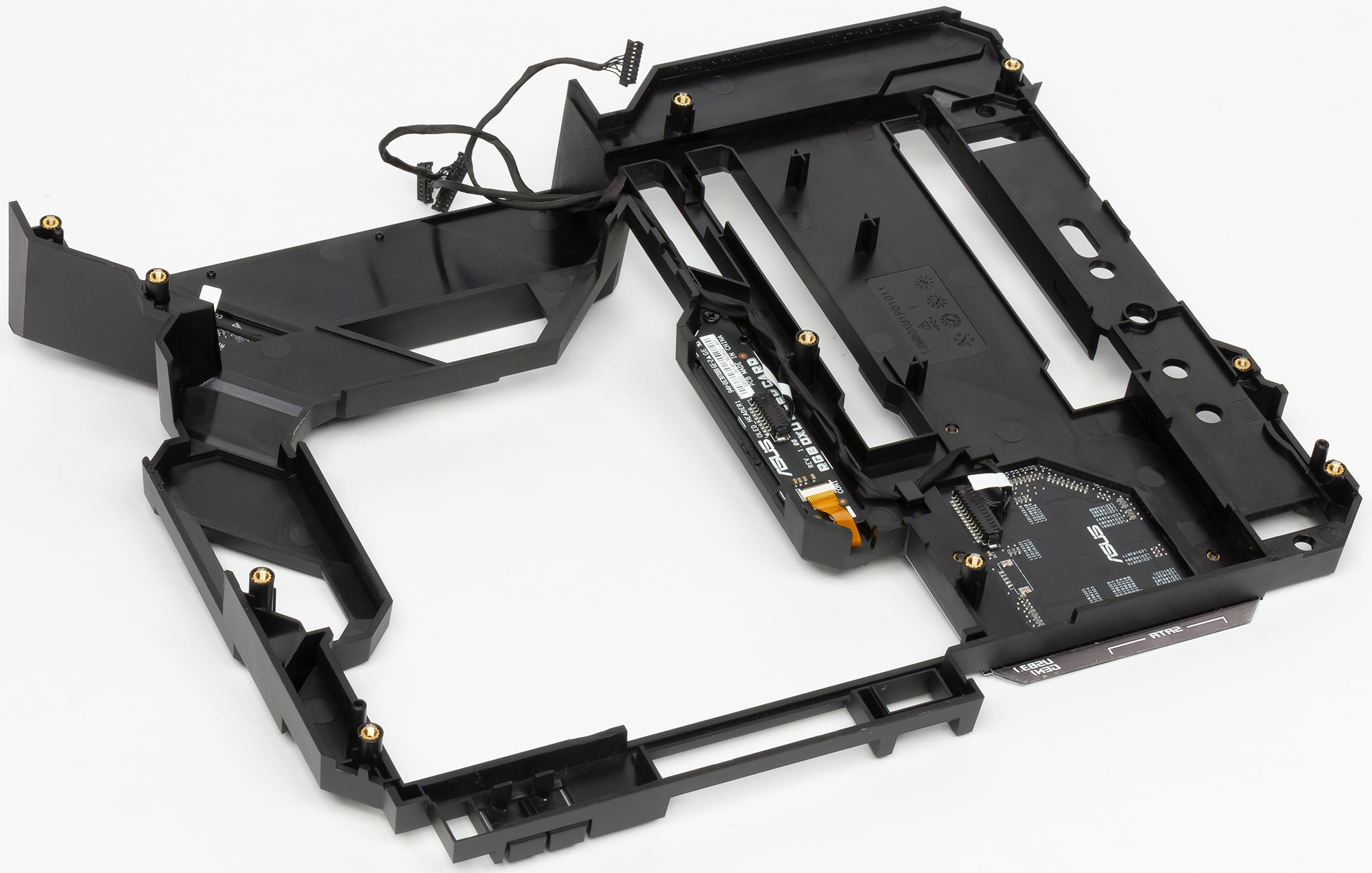

Кроме того, на кожухе, закрывающем плату, имеется встроенный OLED дисплей LiveDash. На этом дисплее могут отображаться показания температуры процессора и другие текущие значения мониторинга системы. Кроме того, можно отображать анимированное или статичное пользовательское изображение. Естественно, что цвет дисплея LiveDash синхронизируется с цветом подсветки платы.

На плате есть и два специальных четырехконтактных (12V/G/R/B) разъема для подключения обычной светодиодной ленты, а также два трехконтактных разъема для подключения адресуемой (цифровой) светодиодной ленты.

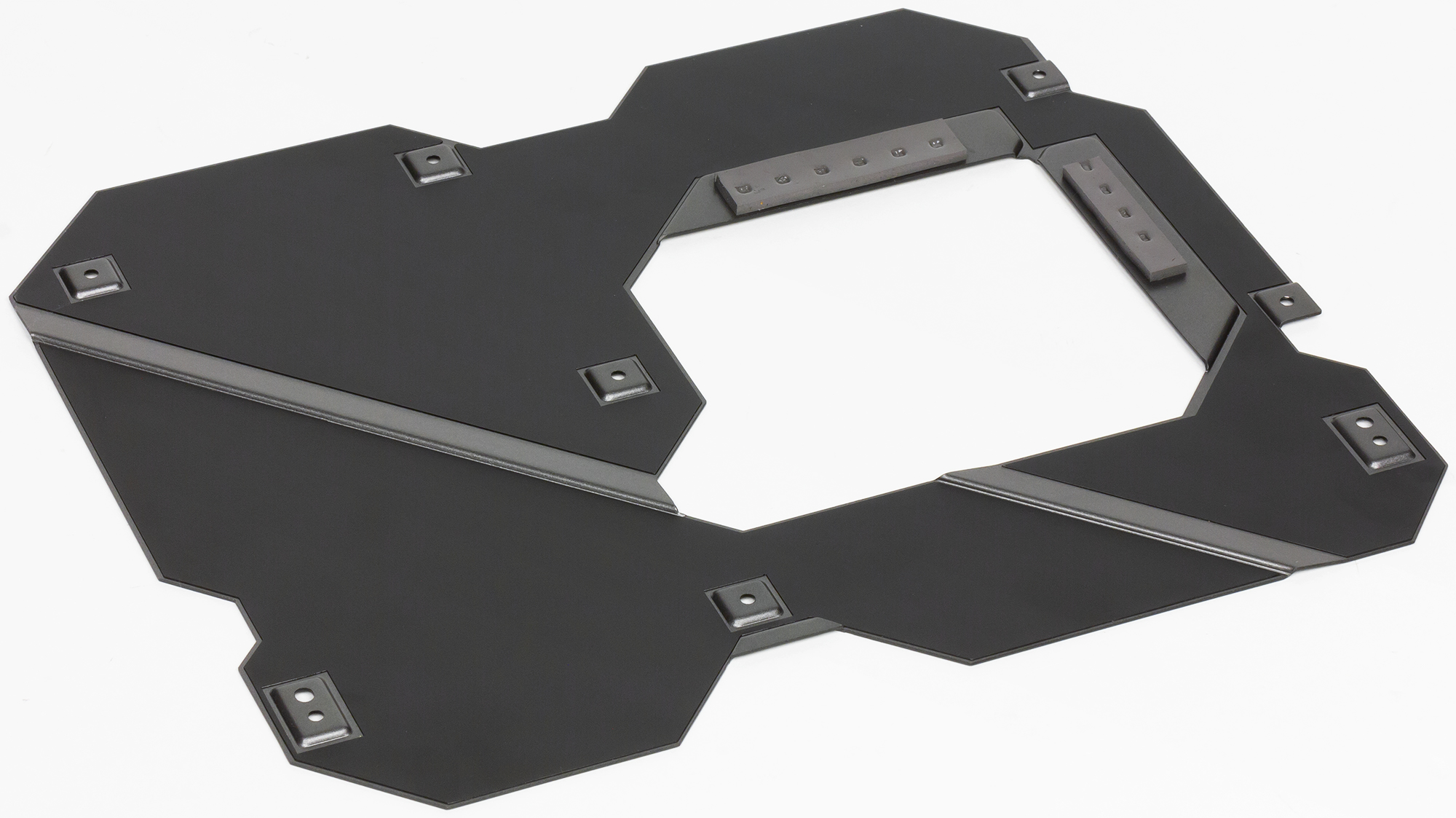

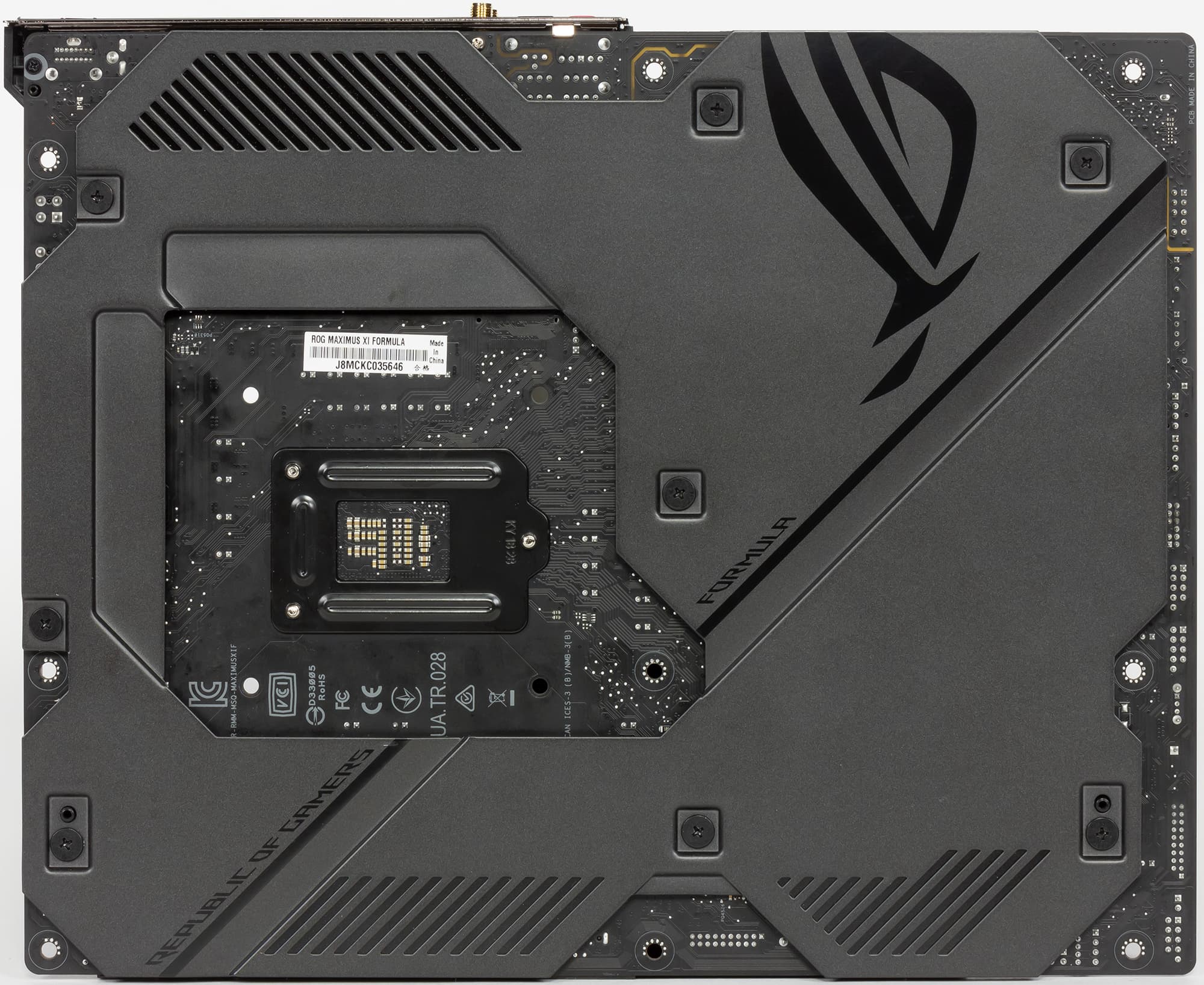

С обратной стороны платы по всей поверхности размещена металлическая пластина, которая выполняет двойную функцию. Во-первых, это дополнительный теплорассеивающий элемент (между пластиной и элементами регулятора напряжения питания процессора с обратной стороны платы имеется термоинтерфейс). Во-вторых, пластина предотвращает возможность изгиба платы, который может возникнуть при ее нагреве.

Система питания

Как и большинство плат, модель ROG Maximus XI Formula имеет 24-контактный и 8-контактный разъемы для подключения блока питания. Дополнительно, есть еще 4-контактный разъем питания.

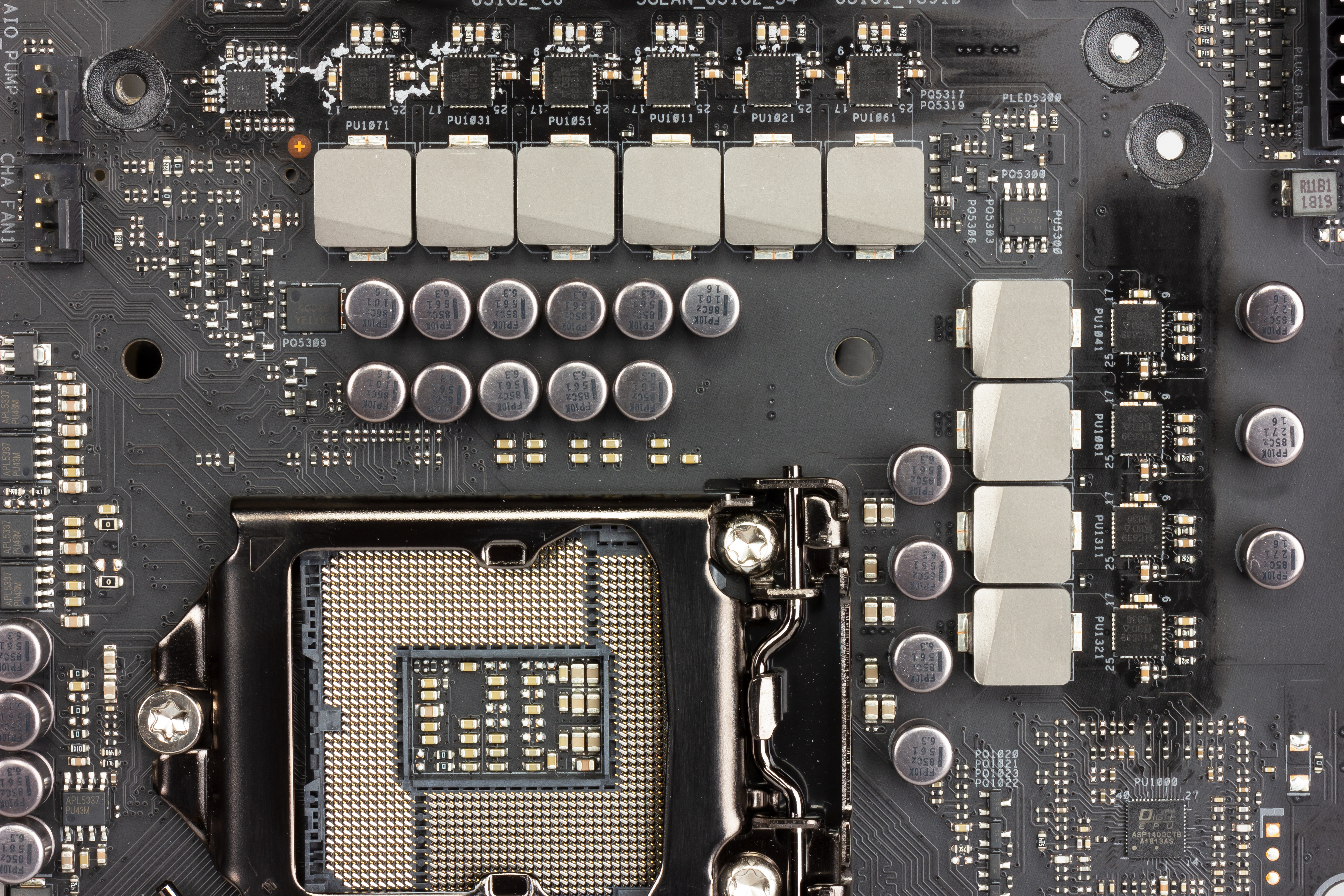

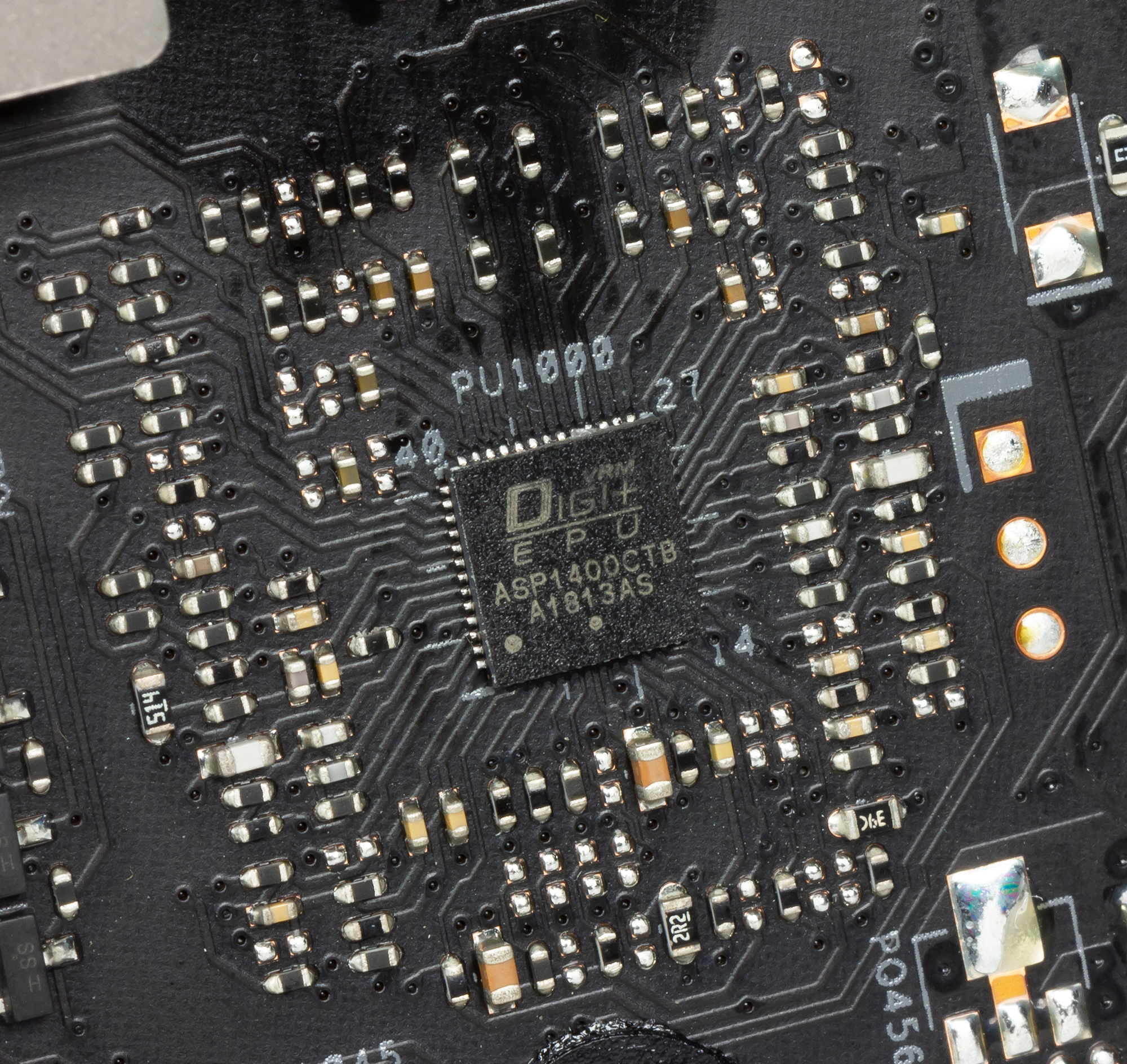

Регулятор напряжения питания процессора на плате является 10-канальным и управляется контроллером с маркировкой ASP1400СTB. В каждом канале питания используется по одному чипу SiC639 компании Vishay Siliconix, который объединяет в себе два MOSFET-транзистора (High и Low), а также MOSFET-драйвер.

Система охлаждения

Одна из особенностей платы ROG Maximus XI Formula, которая выделяет ее в серии ROG Maximus XI, это система охлаждения.

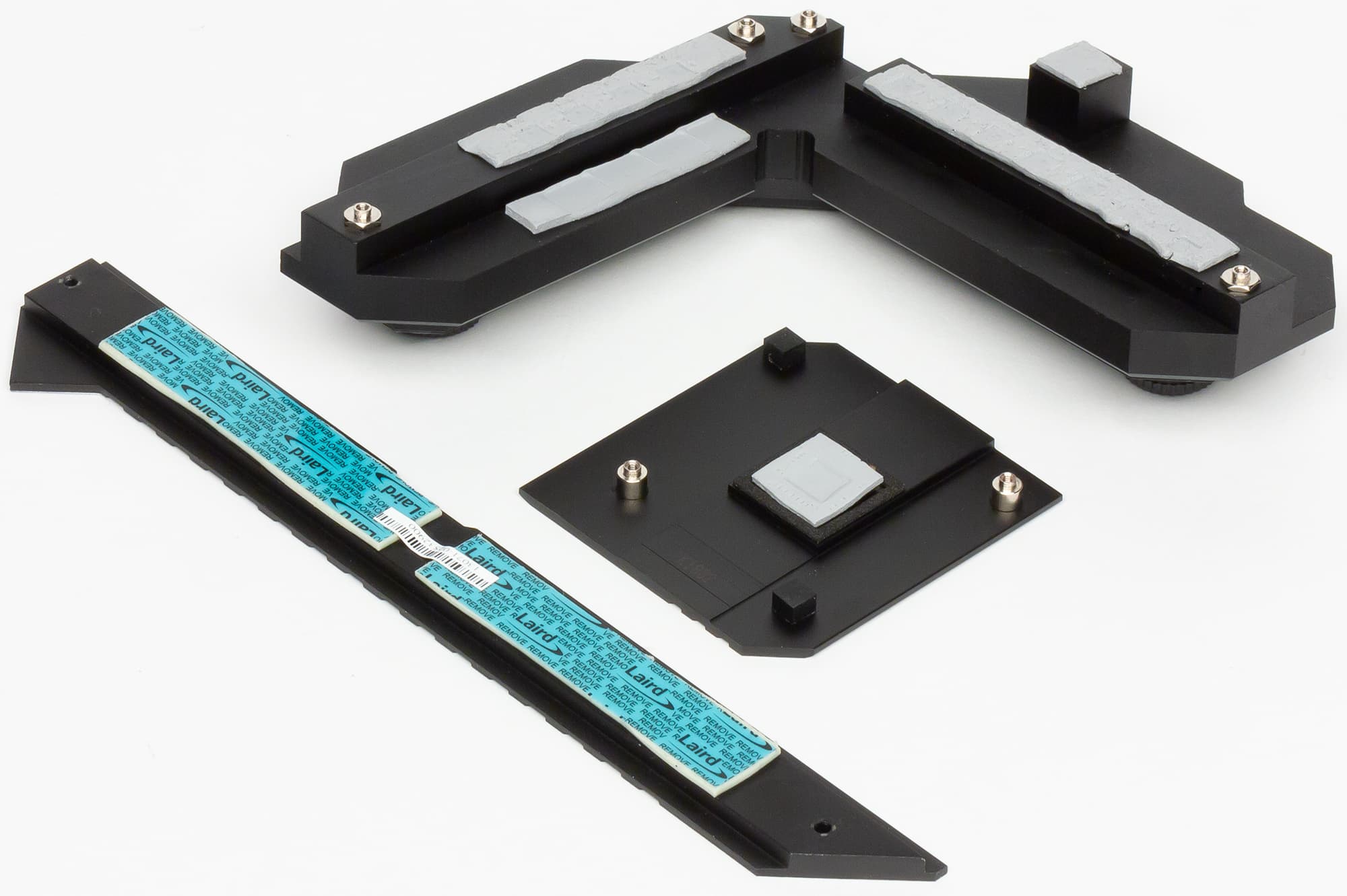

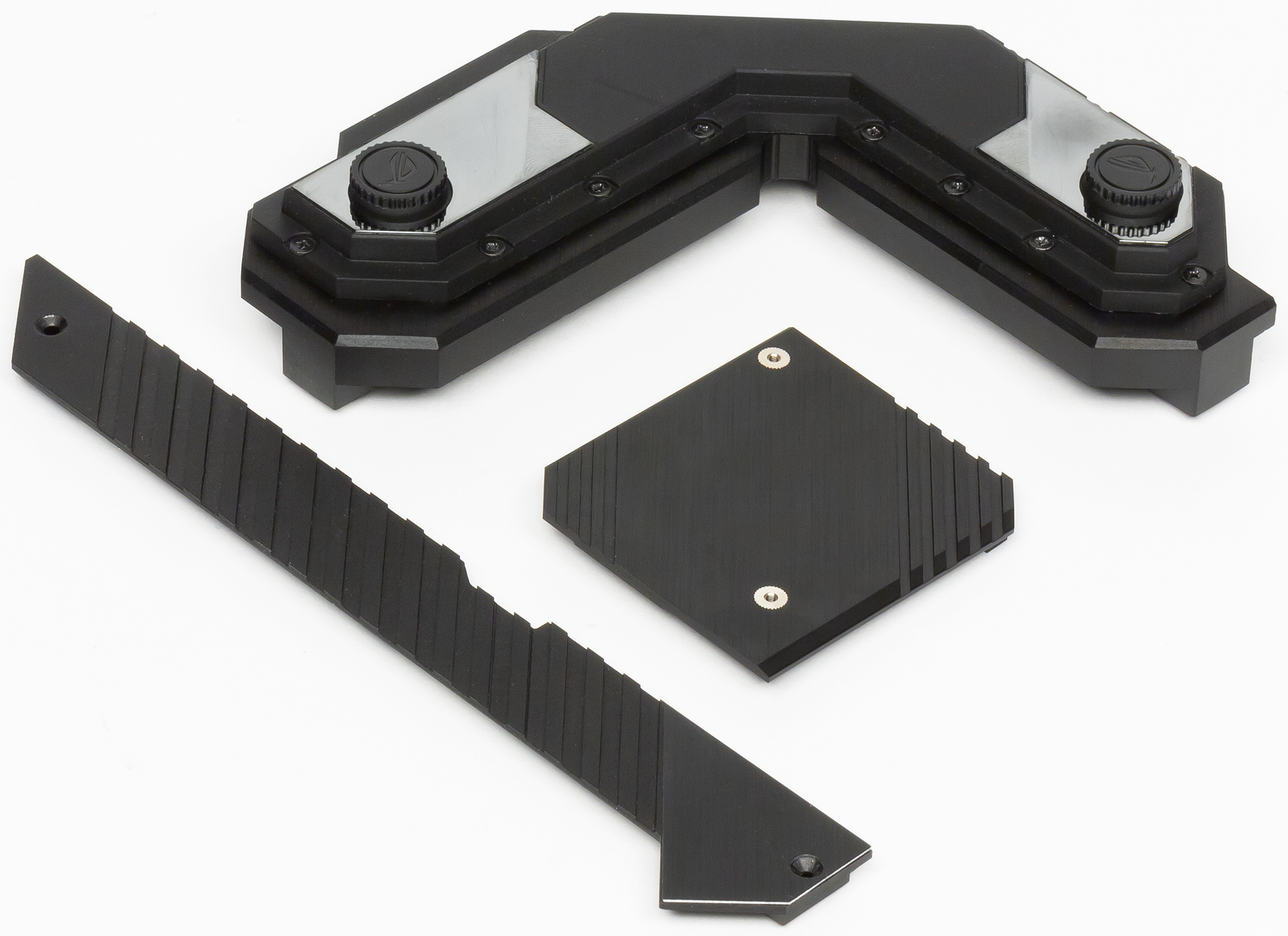

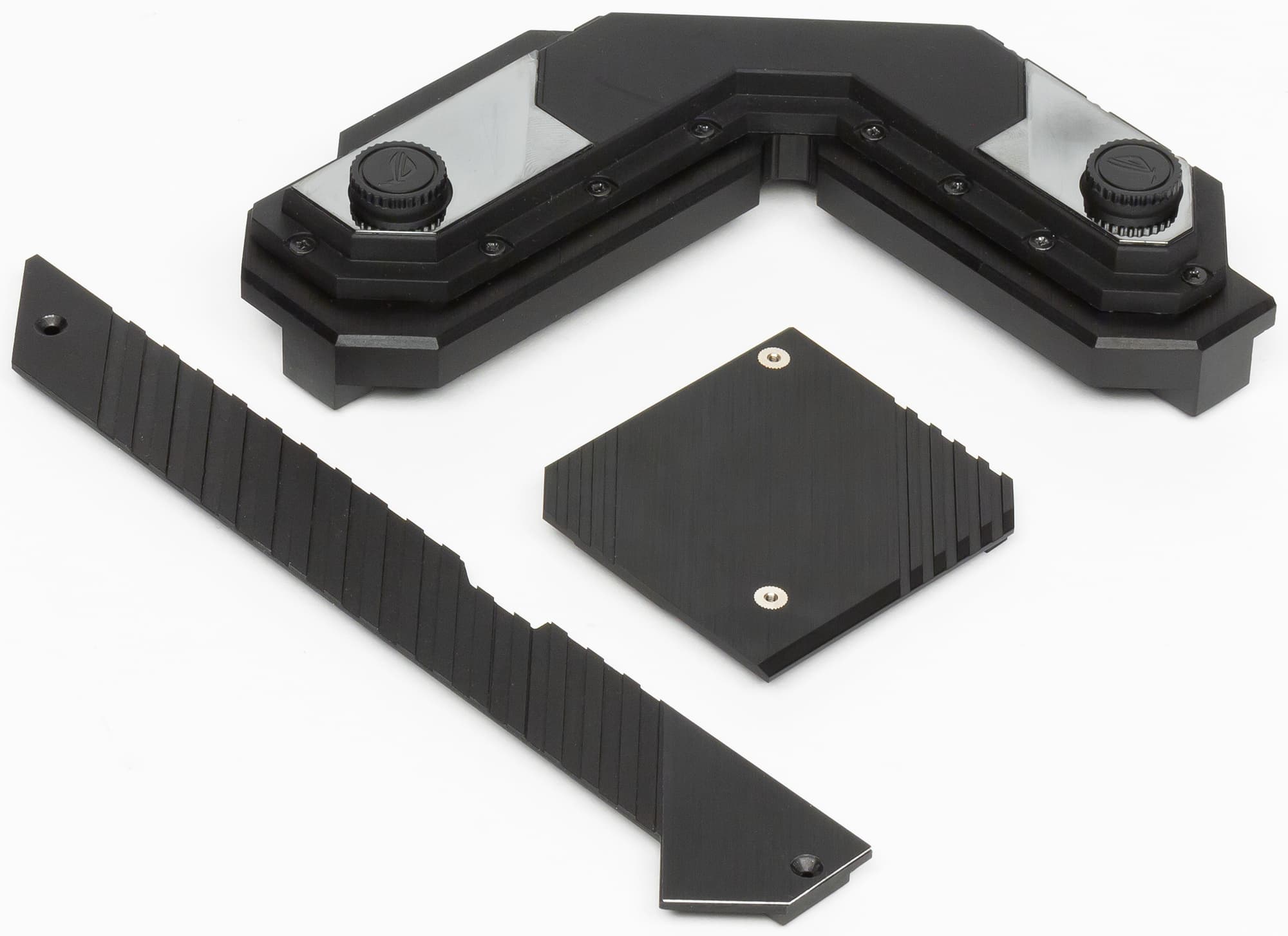

Данная плата ориентирована на использование водяной системы охлаждения. Радиатор углового типа, предназначенный для отвода тепла от элементов регулятора напряжения питания процессора, может подключаться к системе жидкостного охлаждения, для чего в самом радиаторе имеется ватерблок CrossChill EK III с двумя патрубками для подключения контура системы водяного охлаждения (посредством стандартных фитингов диаметром ¼ дюйма).

Отметим, что этот же радиатор отводит тепло от сетевого контроллера Aquantia AQtion AQC111.

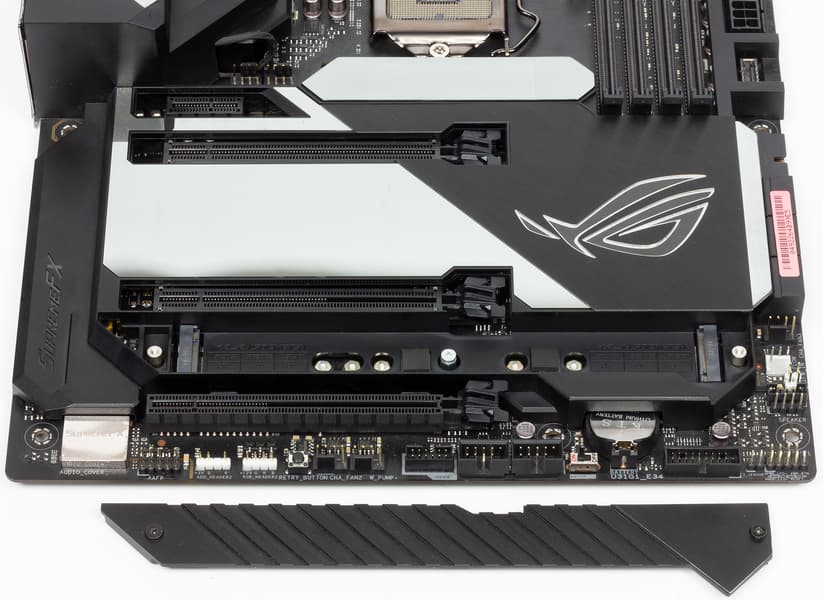

Кроме того, имеется отдельный радиатор на чипсете, а также радиатор для SSD-накопителей, устанавливаемых в разъемы M.2.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено восемь четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще три — для дополнительных корпусных вентиляторов, еще два — для системы водяного охлаждения, и последний разъем предназначен для мощных вентиляторов с током до 3 А (36 Вт).

Кроме того, имеется разъем для подключения термодатчика (в комплект не входит) и пятиконтактный разъем Ext_Fan, позволяющий подключать плату Fan Extension (в комплект тоже не входит), к которой можно подключать дополнительные вентиляторы и термодатчики. Фишка тут в том, что вентиляторы, подключаемые к плате Fan Extension, управляются через UEFI BIOS материнской платы.

Аудиоподсистема

Аудиоподсистема платы ROG Maximus XI Formula основана на кодеках Realtek ALC1220 и ESS ES9023P. Причем кодек ESS ES9023P используется только для фронтального подключения аудиоустройств (микрофон, наушники), а кодек Realtek ALC1220 предназначен для устройств, подключаемых к аудиоразъемам на задней панели платы.

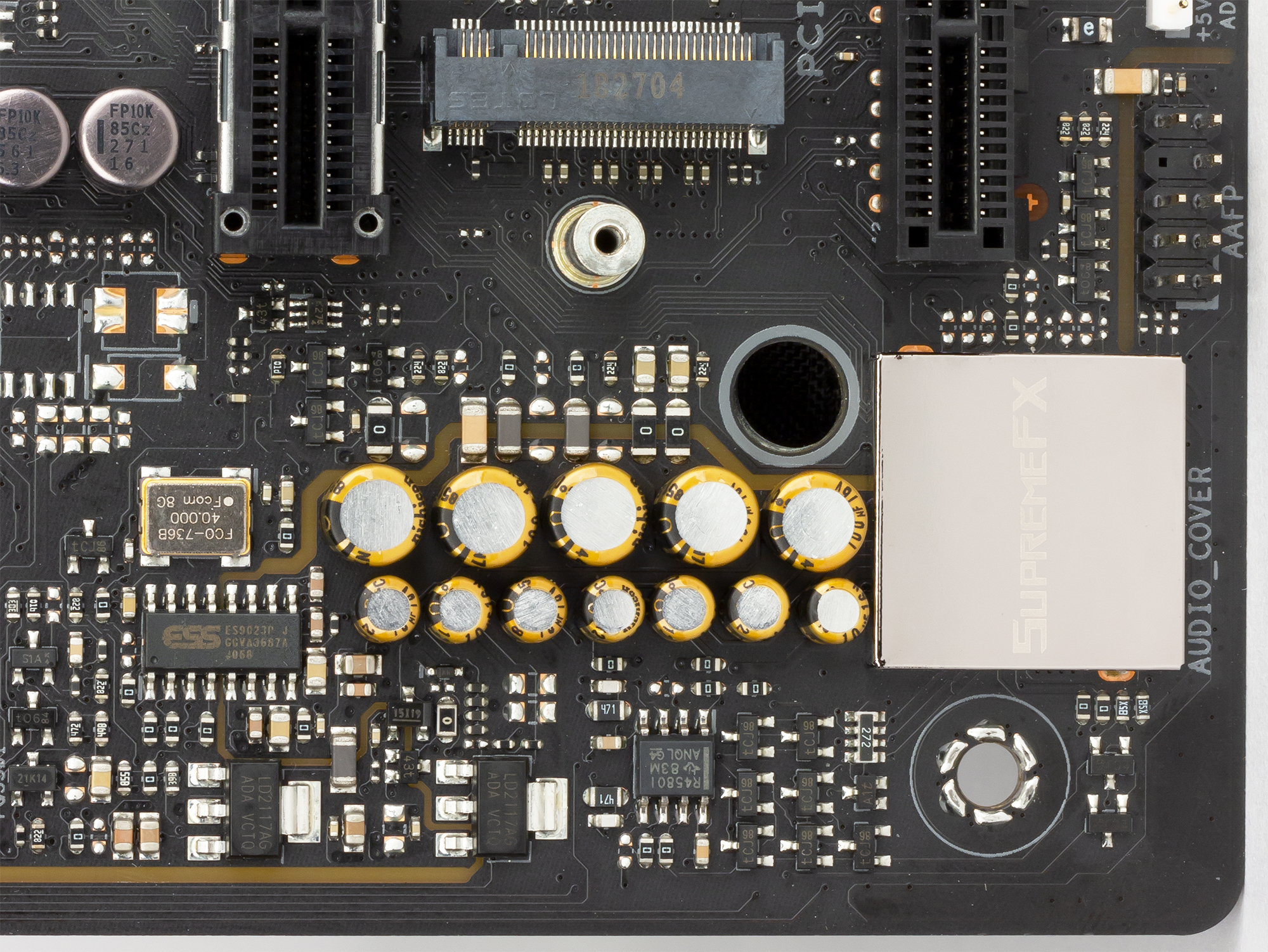

Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Maximus XI Formula получил оценку «Очень хорошо».

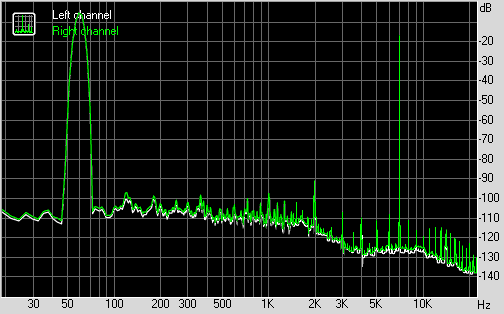

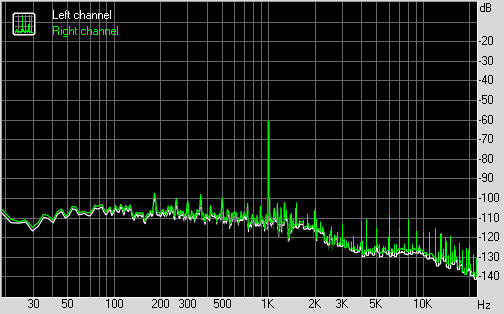

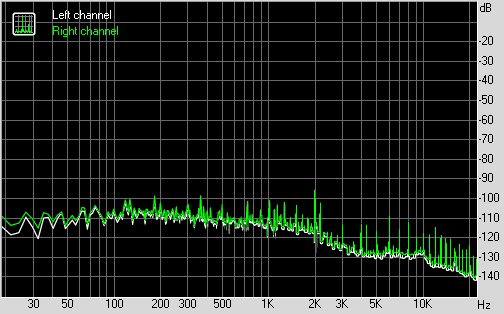

Полный отчет с результатами тестирования в программе RMAA 6.3.0

UEFI BIOS

UEFI BIOS всех плат серии ROG Maximus XI имеет одинаковый интерфейс. И плата ROG Maximus XI Formula в этом смысле не уникальна. Поэтому, повторятся не станем. Кому интересно, могут посмотреть наш обзор платы ROG Maximus XI Hero (Wi-Fi).

Выводы

В целом, как и любая другая модель серии ROG Maximus XI, ROG Maximus XI Formula — это отличная плата, которая предлагает пользователю не только базовую функциональность чипсета Intel Z390, но и немного больше. Добавим сюда и эксклюзивные функции плат серии ROG Maximus XI.

Эта плата, как и все модели серии ROG Maximus XI, ориентирована на энтузиастов, любителей моддиннга и разгона. Плата ROG Maximus XI Formula — это единственная модель в серии ROG Maximus XI, которая имеет радиатор регулятора напряжения питания процессора с возможностью подключения водяной системы охлаждения. Ну и добавим сюда также наличие OLED-дисплея для отображения различных параметров мониторинга системы или анимированных пользовательских изображений.

Розничная стоимость платы составляет примерно 30 тысяч рублей. Конечно же, это дорого. Но не стоит забывать, что речь идет о топовом решении.
