Всю детальную информацию о семействе процессоров 13-го поколения от Intel (на примере i9-13900K) можно найти в материале Алексея Берилло.
А я продолжаю знакомить читателей с материнскими платами на базе Intel Z790, которые можно приобрести в российских магазинах (маркетплейсах).
Напомним, что чипсет Z790 обладает в сумме 38 высокоскоростными портами (High Speed In Out, HSIO). Z790 поддерживает до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов).
В свою очередь процессоры 12го,13го (и следующего) поколений имеют поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16/М.2), плюс 4 линии PCIe 4.0, жестко идущие на один из М.2 слотов, получающий данные напрямую от процессора.
13е, 12е (и следующее) поколение процессоров может работать как с DDR5, так и с DDR4
Сегодня в нашем тестлабе побывала материнская плата тайваньской компании ASRock, которая не относится к флагманским решениям, но при этом очень оригинально раскрашена (на тему популярного мультсериала про Ежика Соника), может понравиться любителям моддинговых ПК, да и одна из самых дешевых на Z790. Плата относится к серии Phantom Gaming, что уже означает позиционирование ее для игровых ПК.

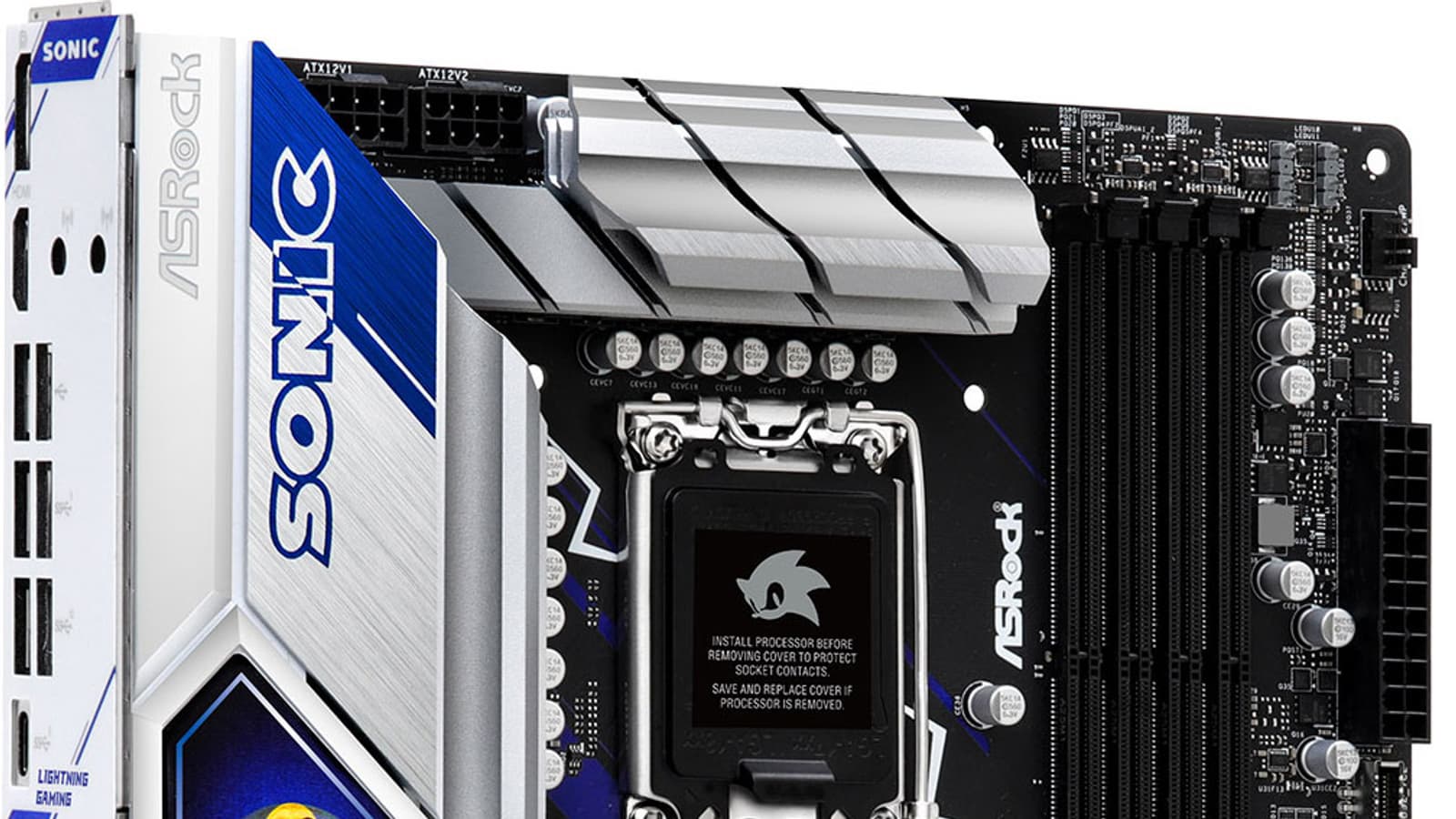

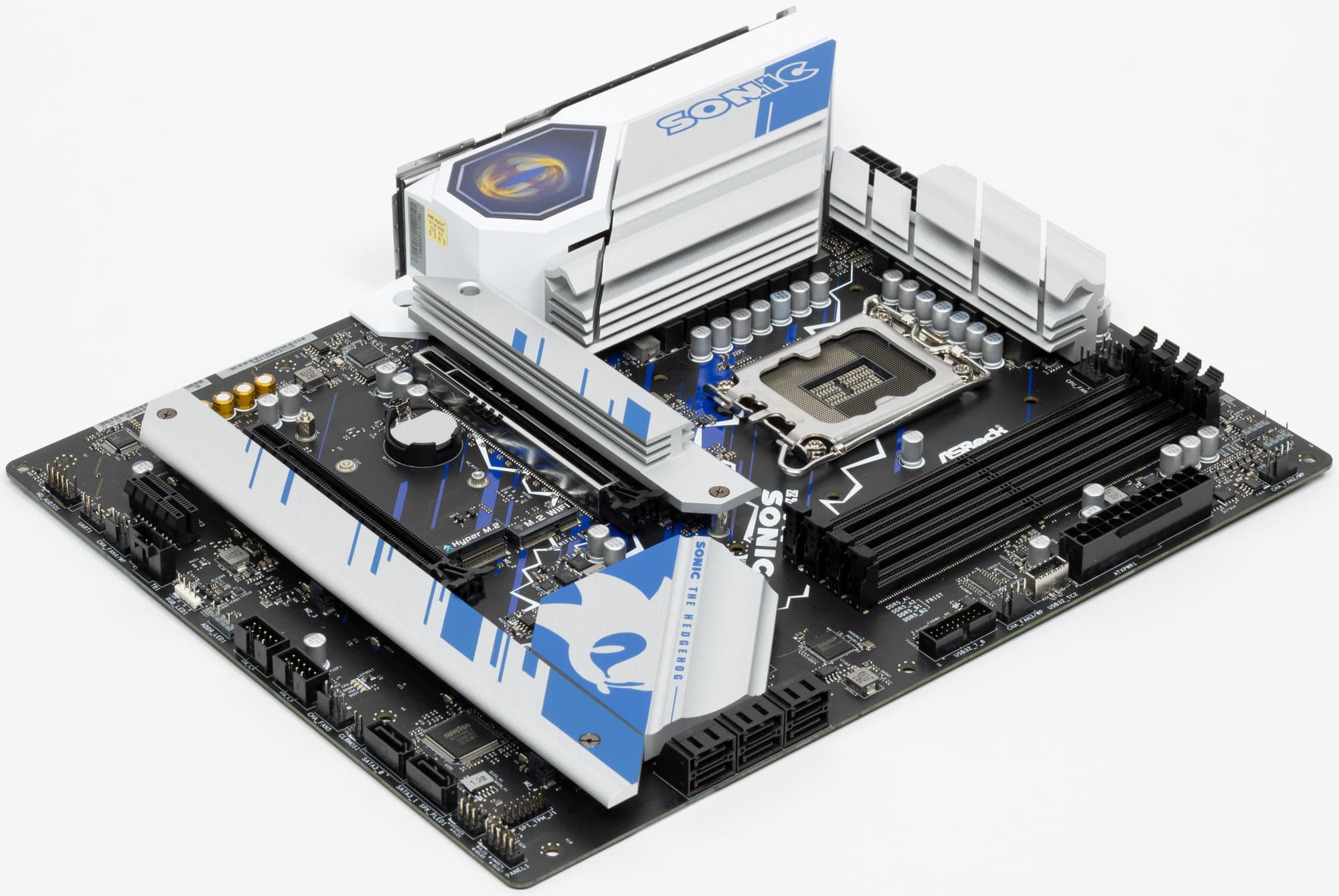

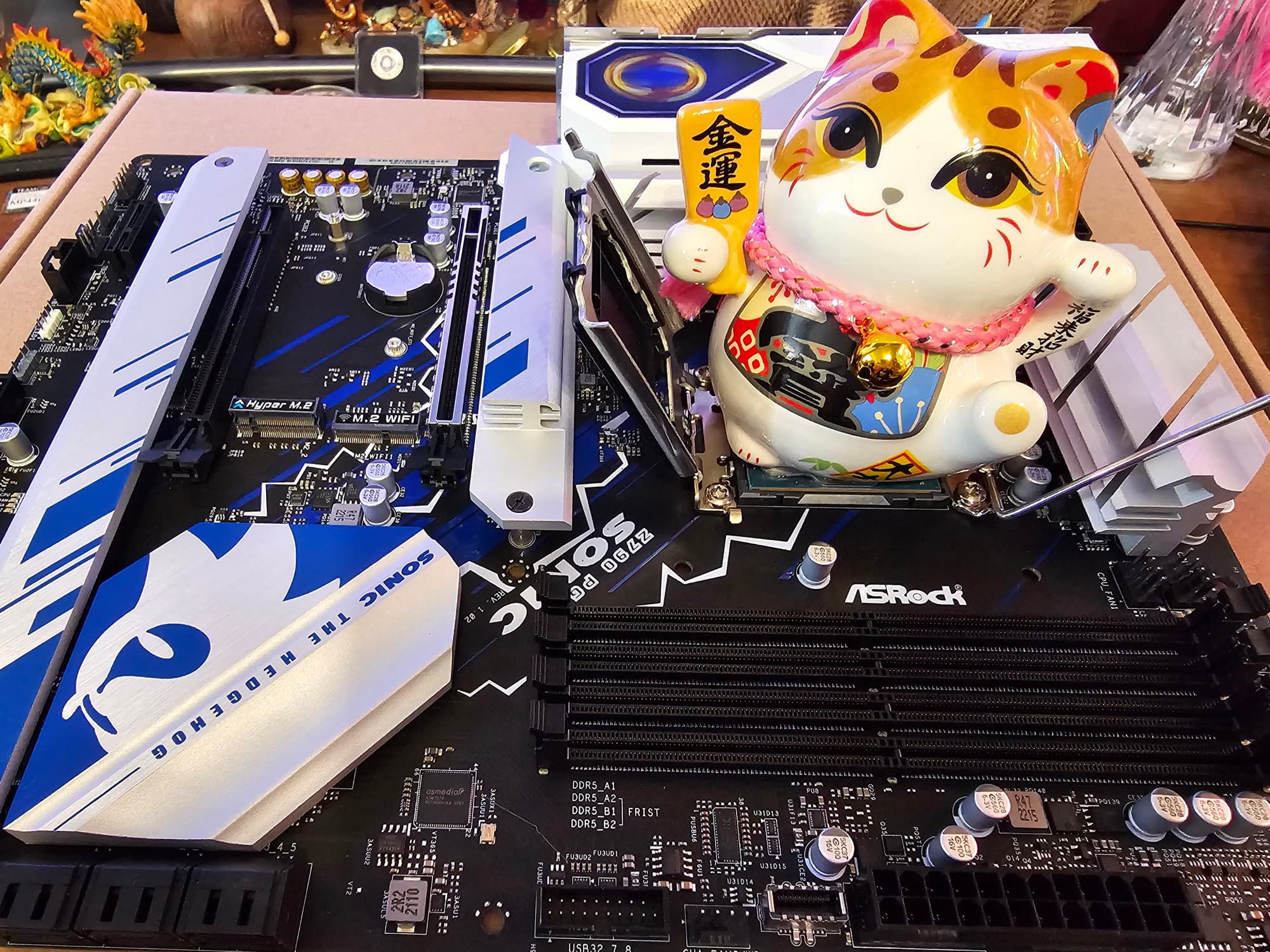

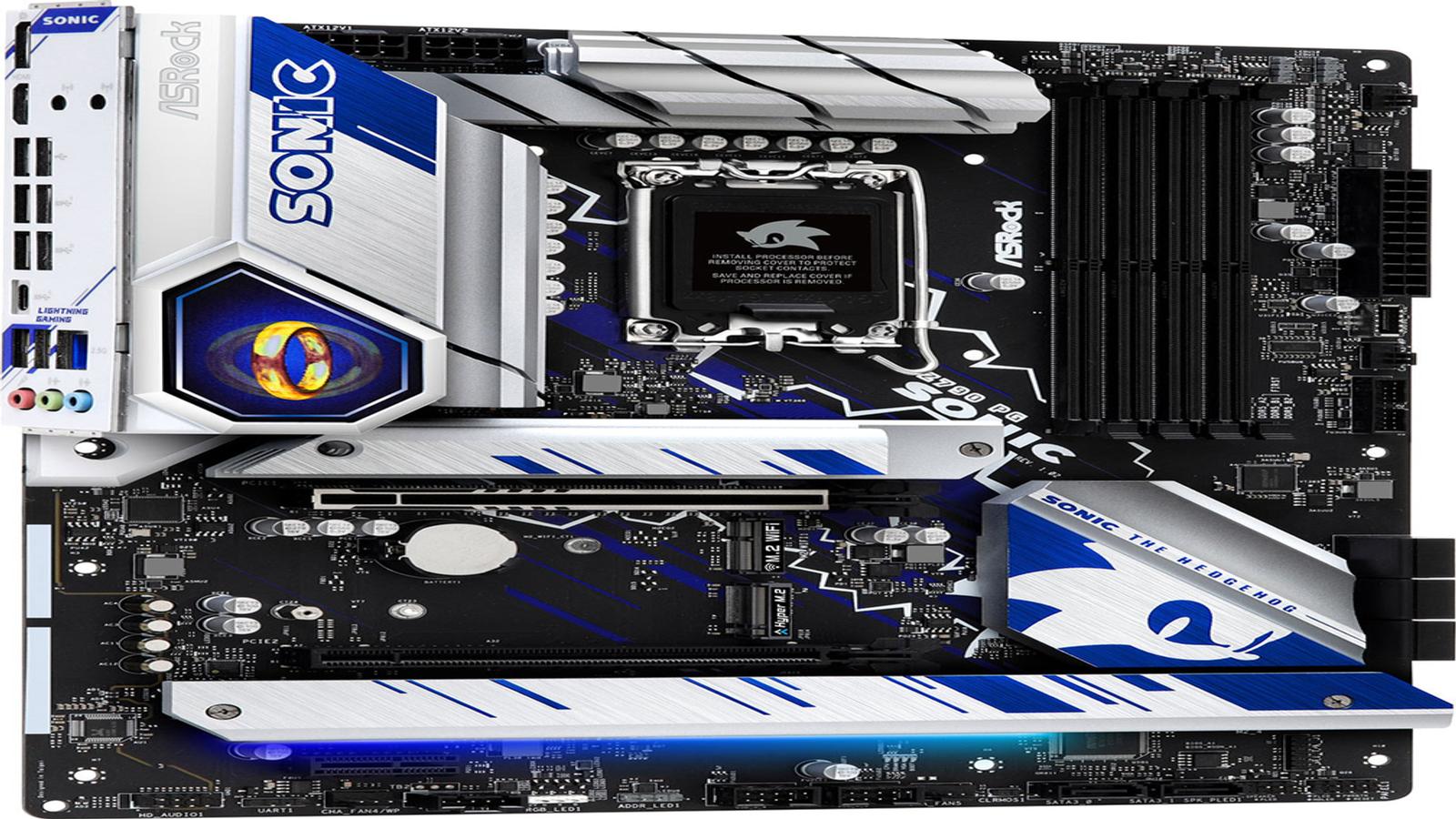

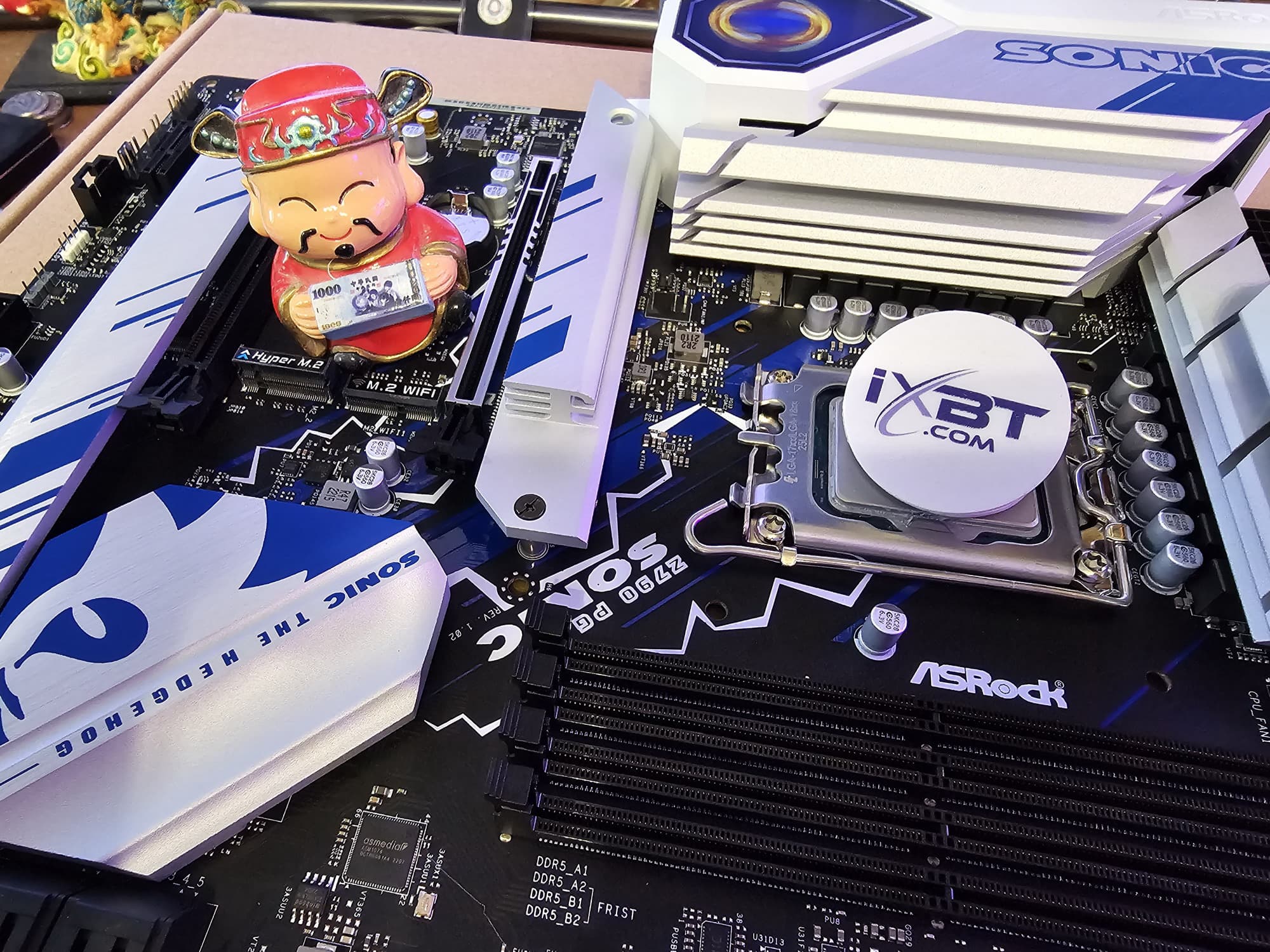

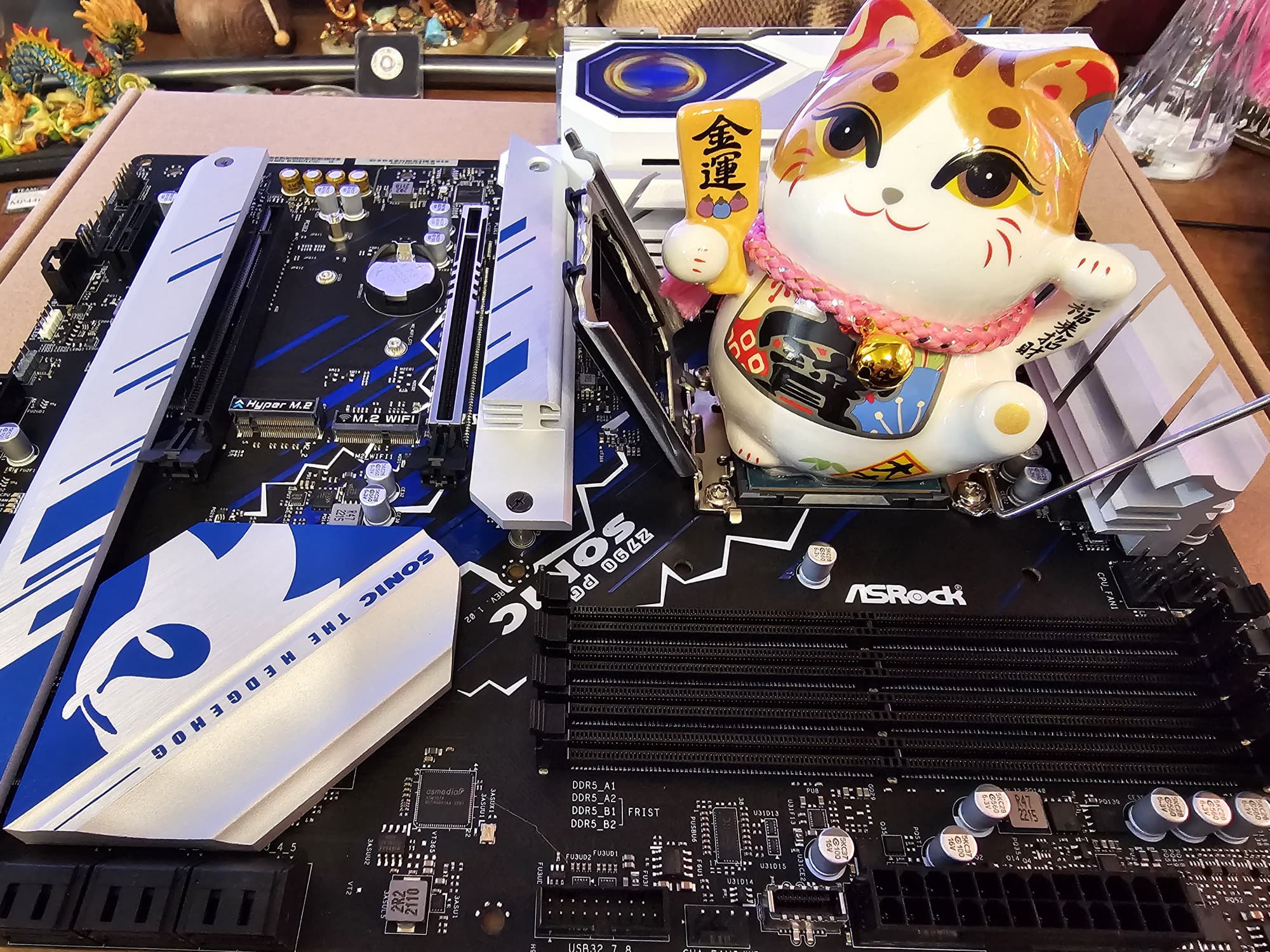

Итак, перед нами ASRock Z790 Phantom Gaming Sonic.
Традиционно ASRock свои матплаты на топовых чипсетах пакует в коробки из плотного картона, поверх которого обязательно имеется глянцевая супер-обложка.

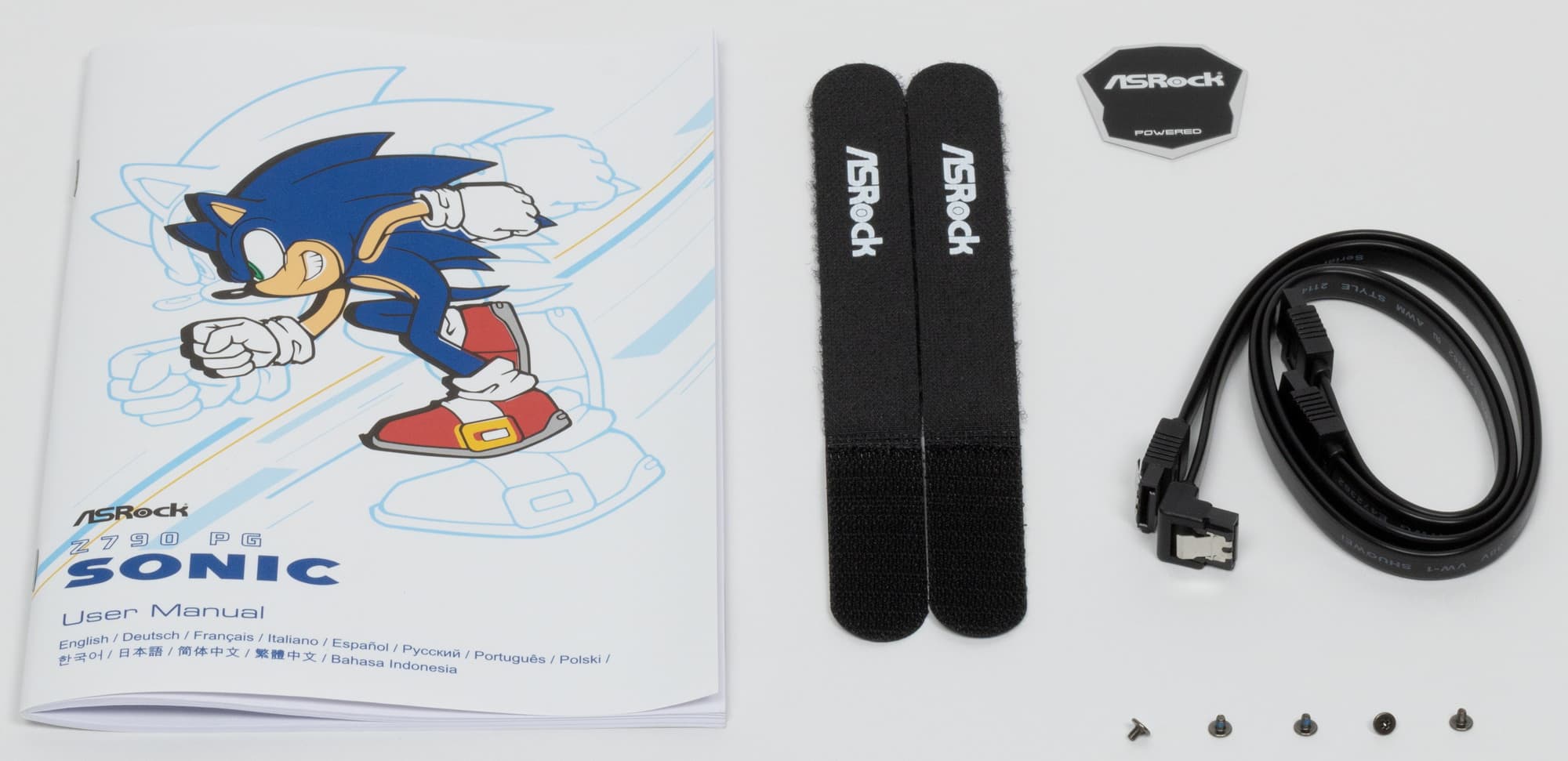

Вот и ASRock Z790 Phantom Gaming Sonic поставляется в такой упаковке. Комплект размещен под платой в отдельном отсеке.
Еще раз подчеркну, что хоть чипсет и топовый, но сама материнка не относится к флагманским сериям, так что комплект поставки весьма скромен: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются винтики для М.2 слотов, фирменные стяжки и бонусный стикер.
ПО не поставляется (все равно последние версии надо скачивать с вебсайта производителя).
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.
Форм-фактор

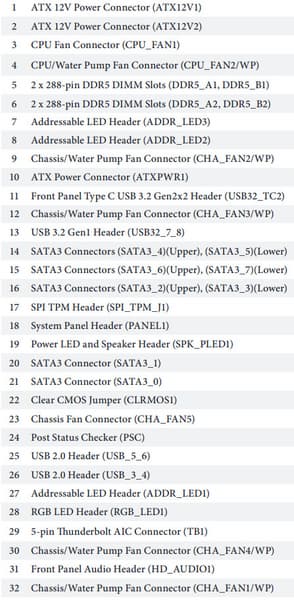

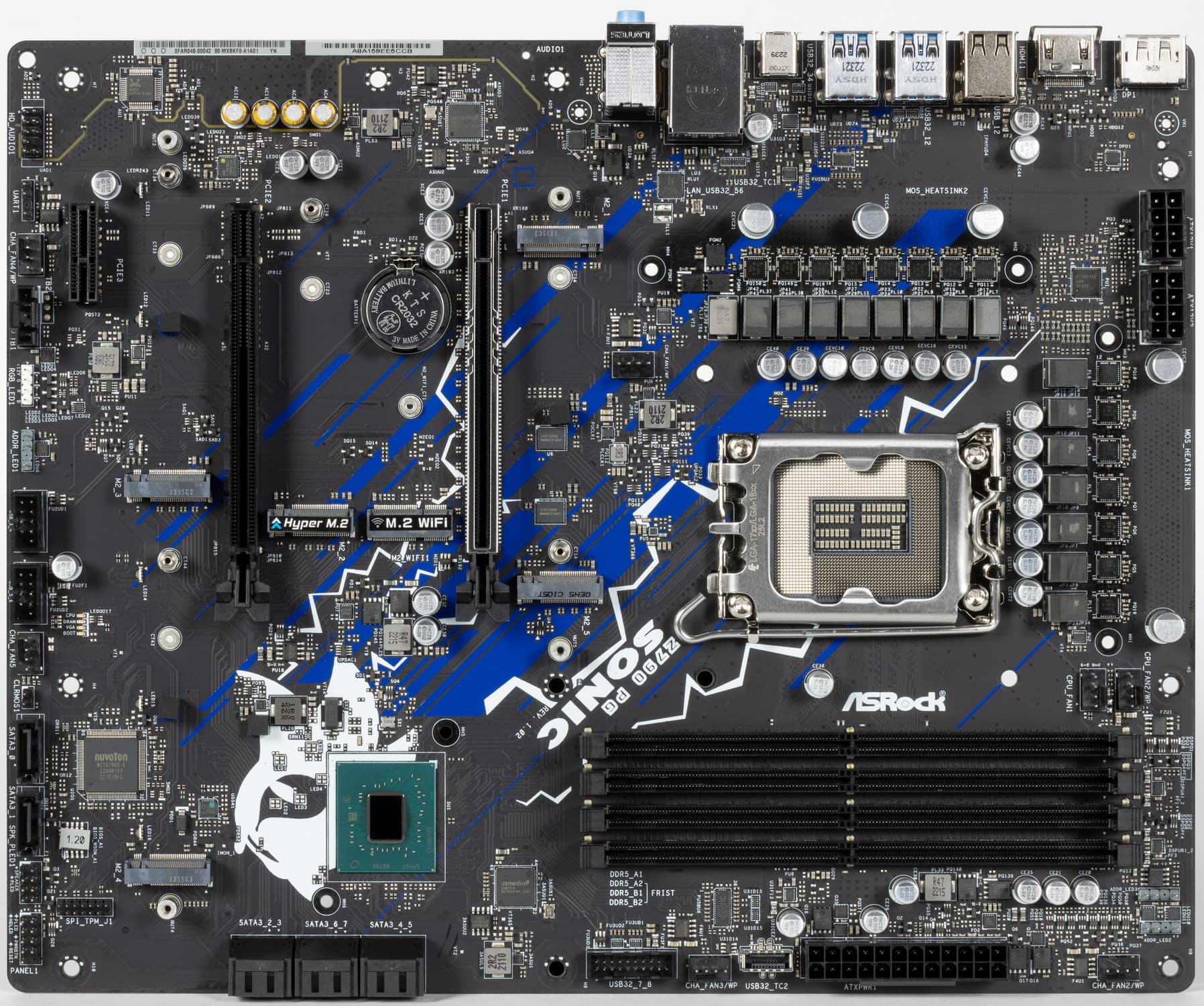

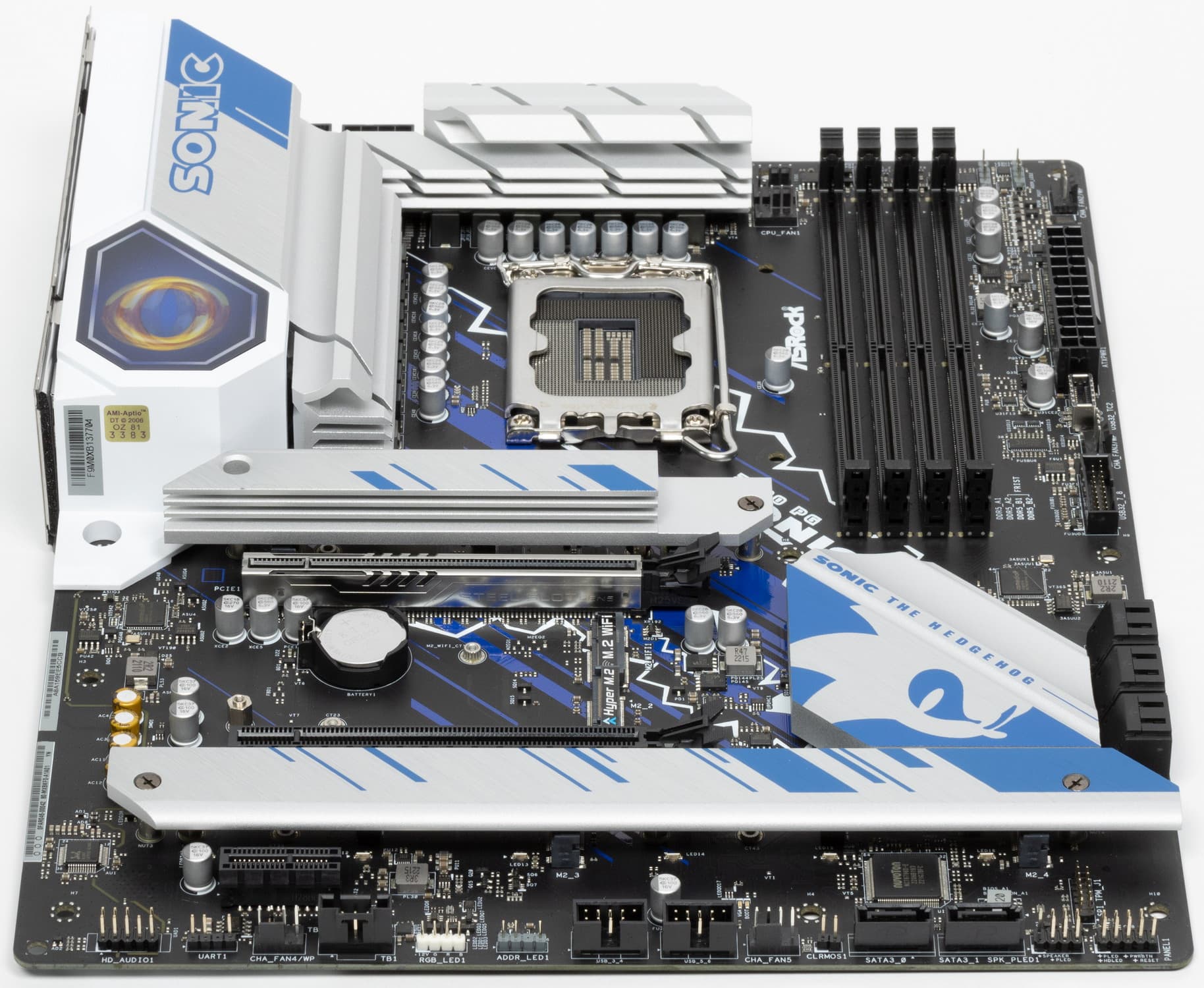

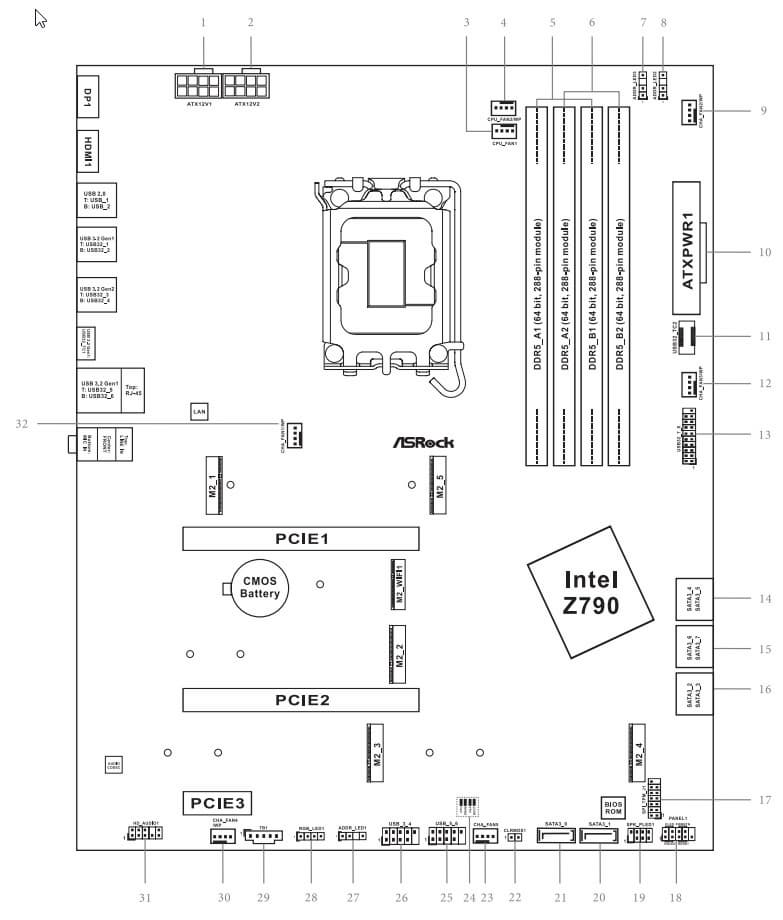

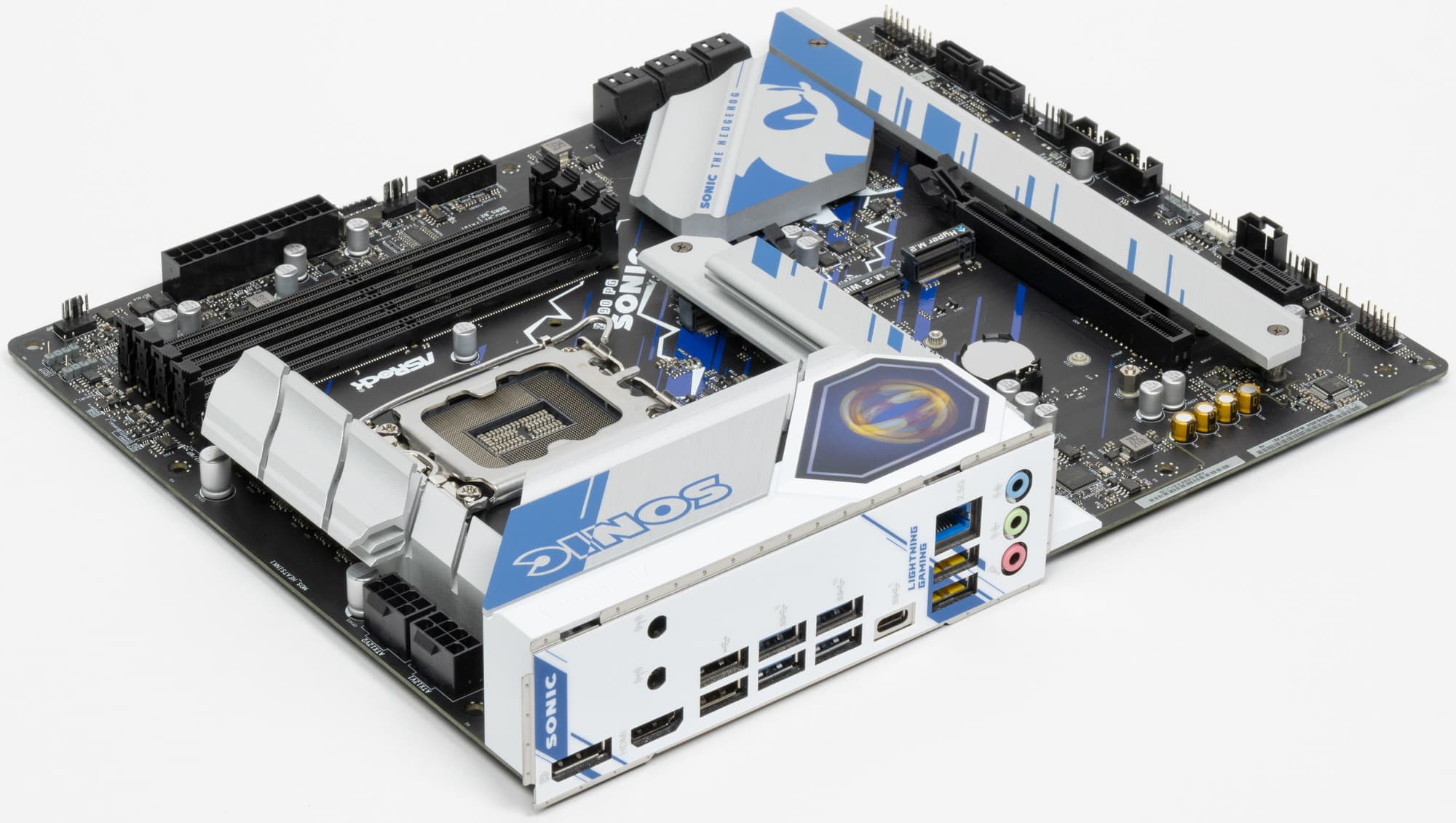

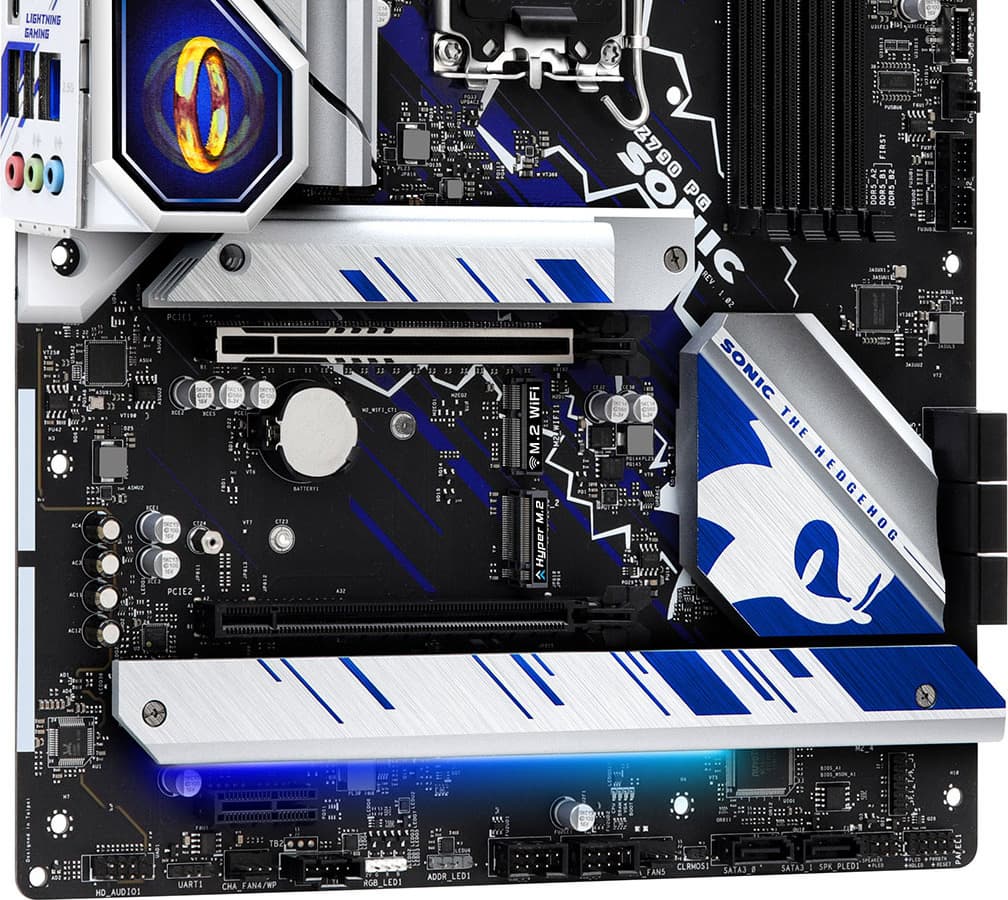

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата ASRock Z790 Phantom Gaming Sonic имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 10 монтажных отверстий для установки в корпус.

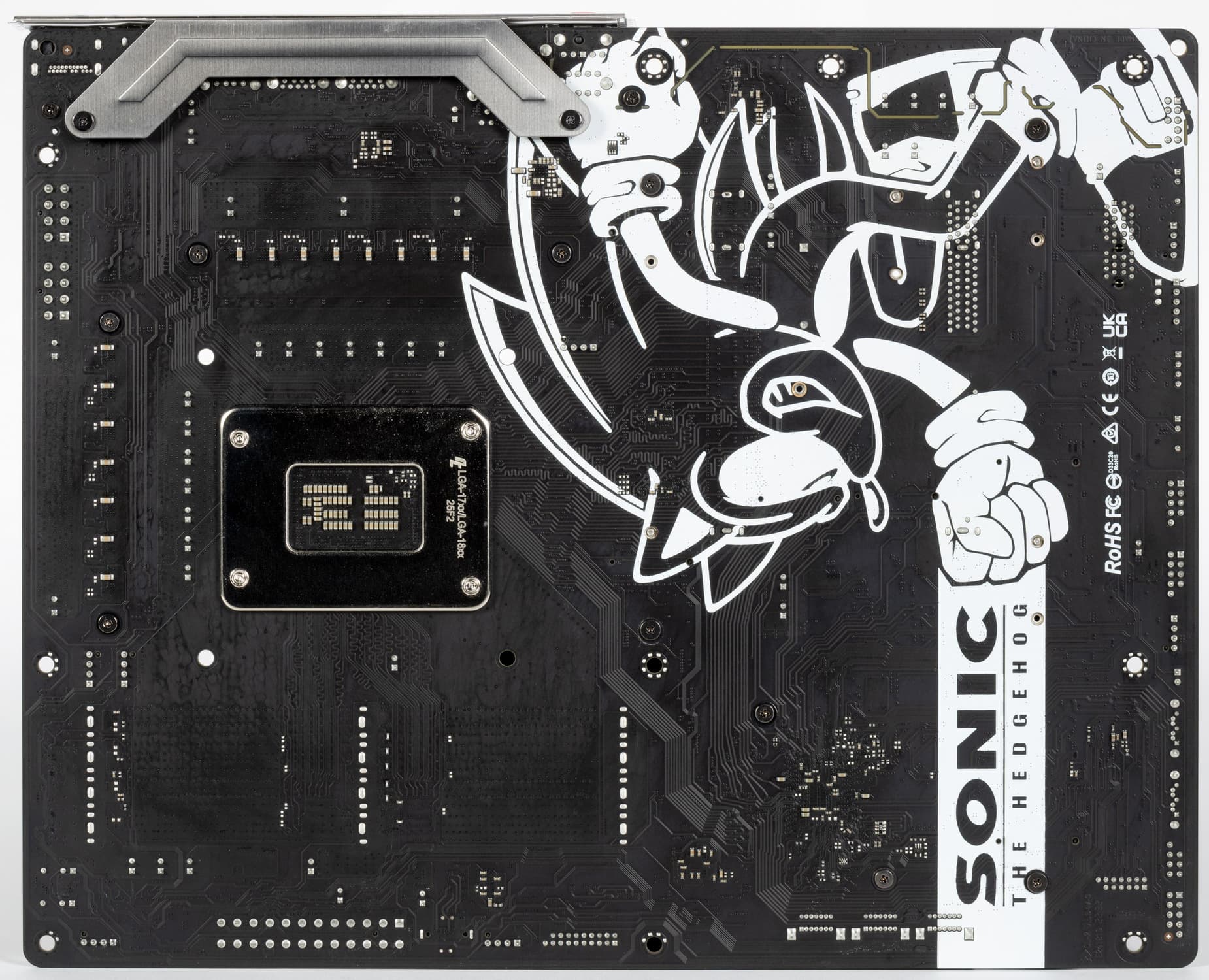

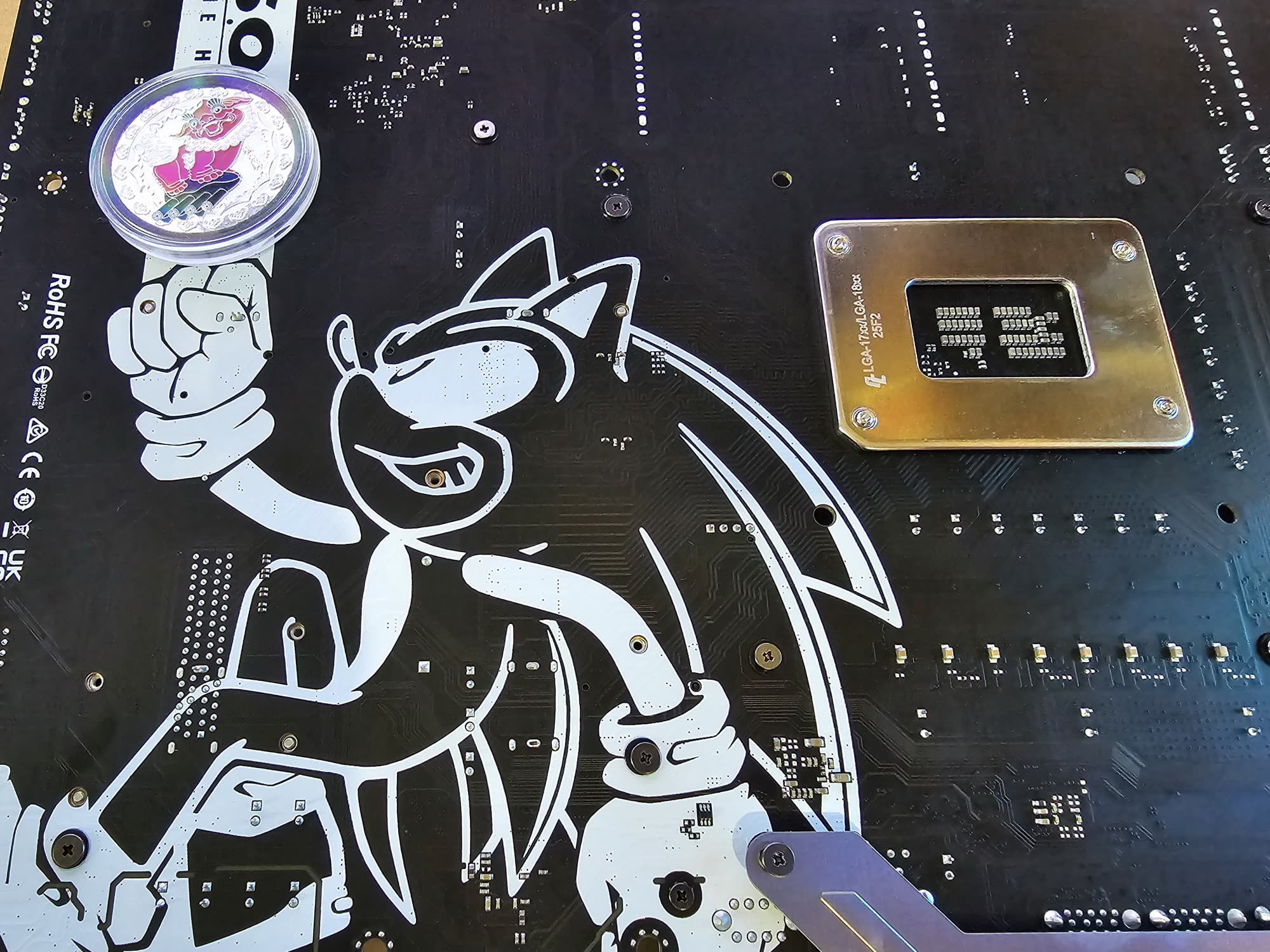

Оборотная сторона практически пуста. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны. Несмотря на то, что тыльная сторона матплаты всегда скрыта внутри корпуса, дизайнеры расписали и ее.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.

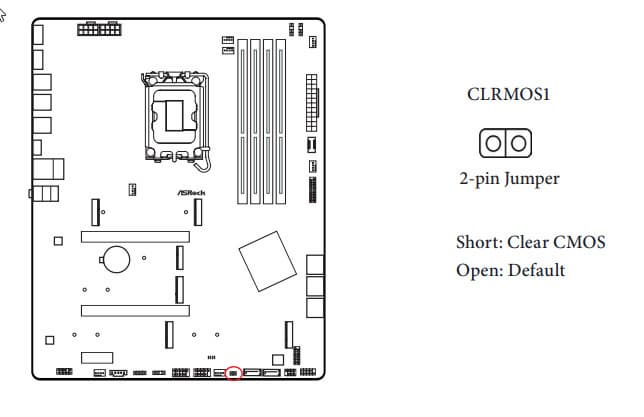

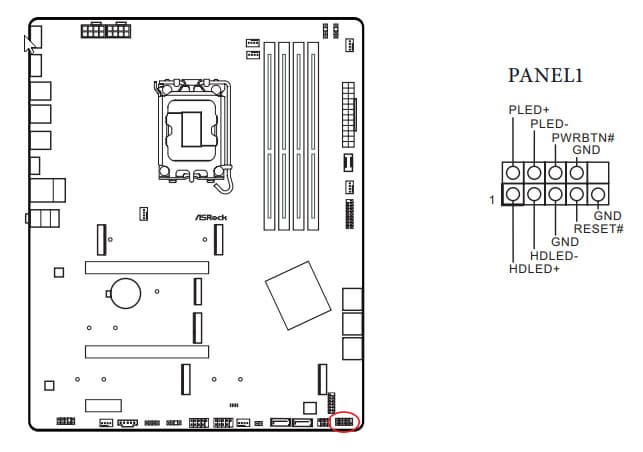

| Поддерживаемые процессоры | Intel Core 12/13-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z790 |
| Память | 4 × DDR5, до 7200 МГц (XMP), до 192 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1 упрощенный до 5.1) |
| Сетевые контроллеры | 1 × Intel Killer E3100G Ethernet 2,5 Гбит/с 1 × слот M.2 (Key E) для модулей беспроводной связи |
| Слоты расширения | 1 × PCIe 5.0 x16 (режимы x16, x8+M.2) 1 × PCIe 4.0 x16 (режим x4) 1 × PCIe 3.0 x1 |
| Разъемы для накопителей | 8 × SATA 6 Гбит/с (Z790) 1 × M.2 (или M.2_1, CPU, PCIe 5.0 x4, или M.2_5, CPU, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (M.2_2, Z790, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (M.2_3, Z790, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2 (M.2_4, Z790, PCIe 4.0 x4 для устройств формата 2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Z790+ASM1074) 2 × USB 2.0: 2 порта Type-A (Z790) 2 × USB 3.2 Gen1: внутренний разъем на 2 порта (ASM1074) 4 × USB 3.2 Gen1: 4 порта Type-A (желтые и синие)(ASM3042+Z790) 1 × USB 3.2 Gen1: 1 порт Type-C (Z790) 1 × USB 3.2 Gen2x2: внутренний разъем Type-C (Z790) 2 × USB 3.2 Gen2: 2 порта Type-A (голубые) (Z790) |
| Разъемы на задней панели | 1 × USB 3.2 Gen1 (Type-C) 2 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × DP 1 × HDMI |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), под адаптер беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для устройств безопасности TPM 1 разъем для дискретных карт Thunderbolt 2 разъема для подключения управления с передней панели корпуса 1 разъем сброса CMOS |
| Форм-фактор | ATX (305×244 мм) |
| Розничная стоимость |
Основная функциональность: чипсет, процессор, память

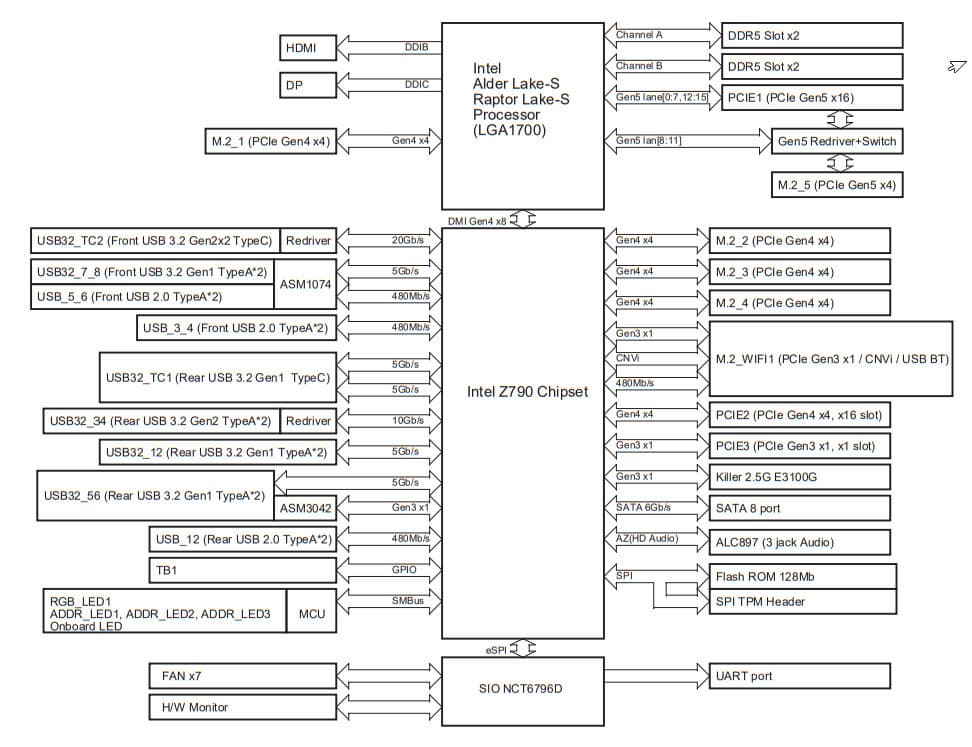

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 5600 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 7000 и выше МГц. В частности данная плата поддерживает частоты до 7200 МГц.
Процессоры Intel Core 13/12-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

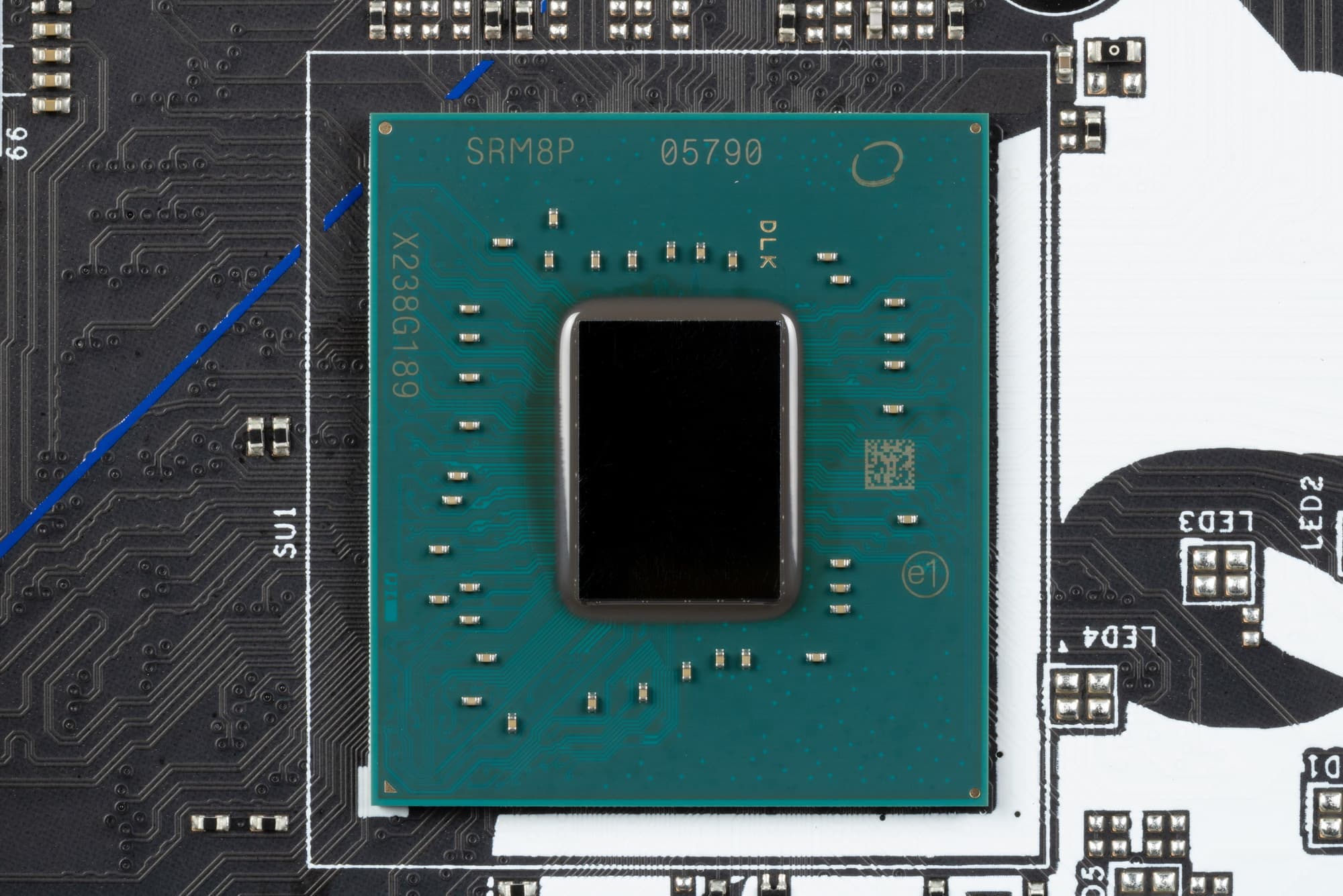

В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).

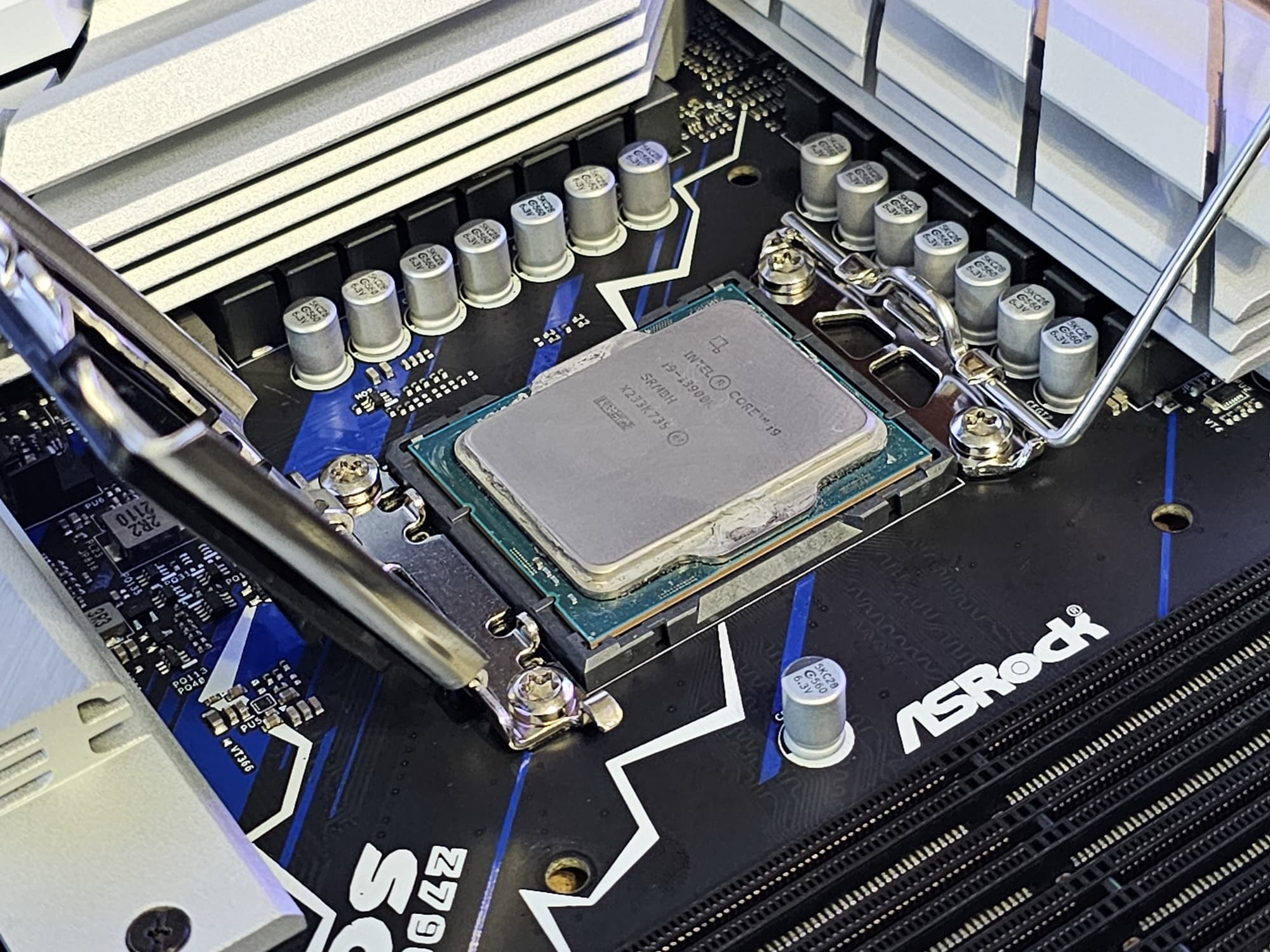

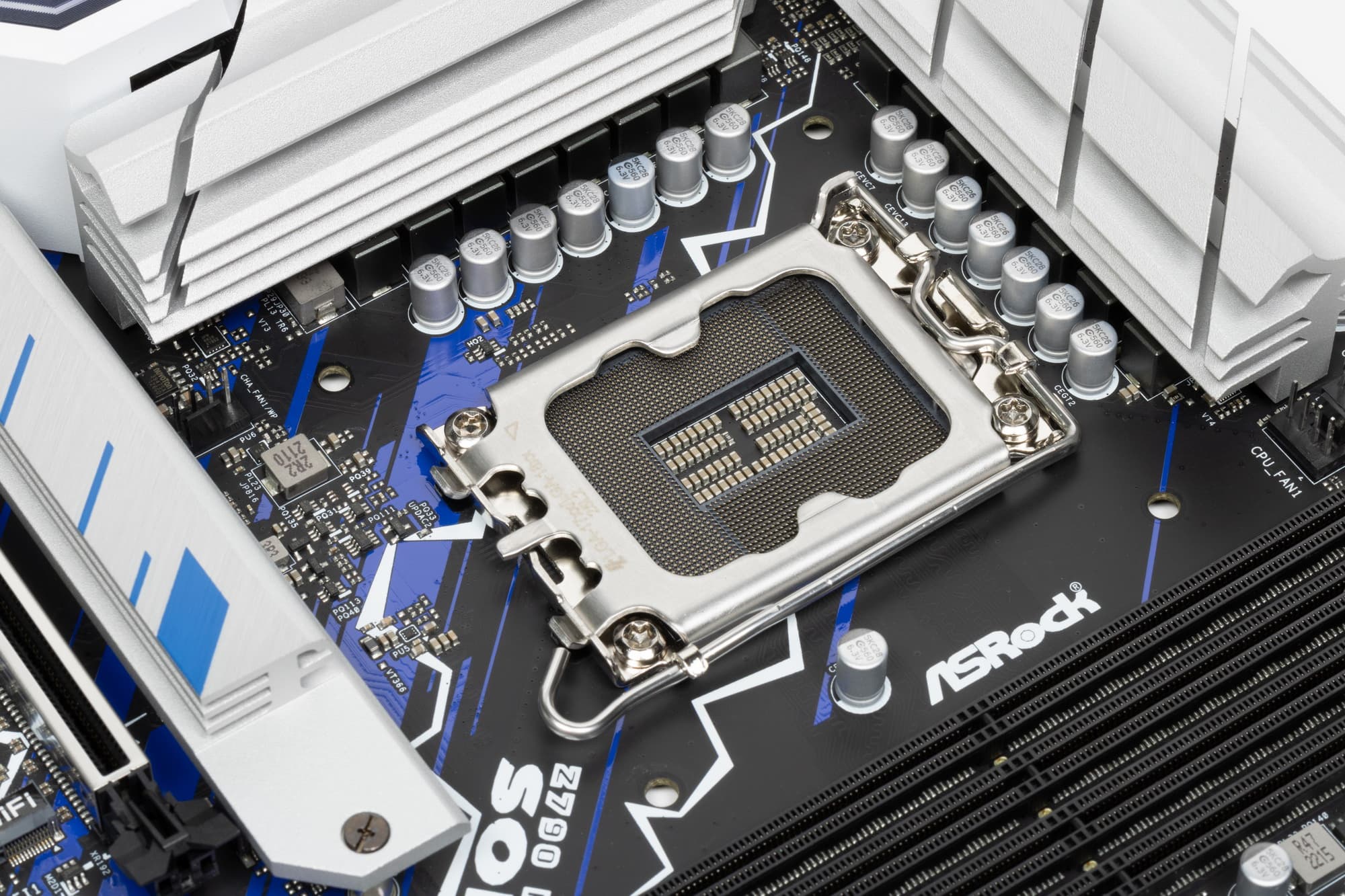

Еще раз надо напомнить, что ASRock Z790 Phantom Gaming Sonic поддерживает процессоры Intel Core 12,13-го и следующего поколений, выполненные под разъем (сокет) LGA1700.

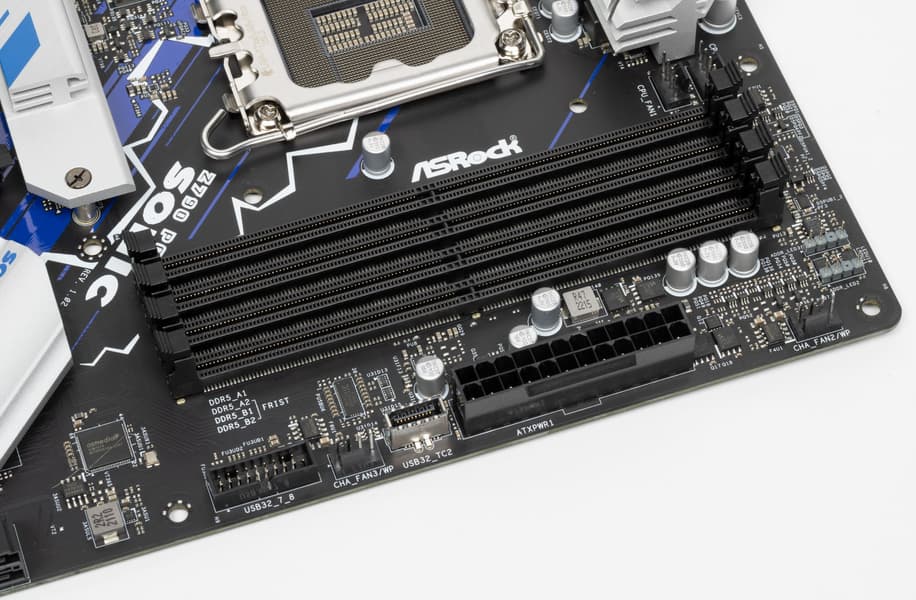

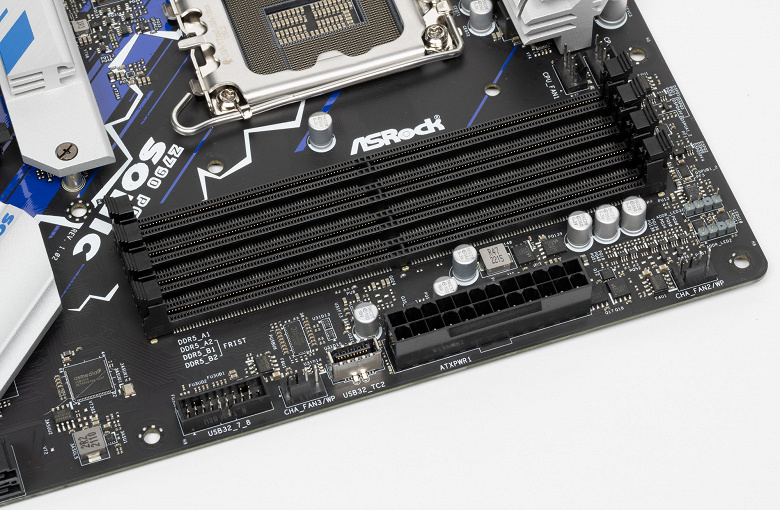

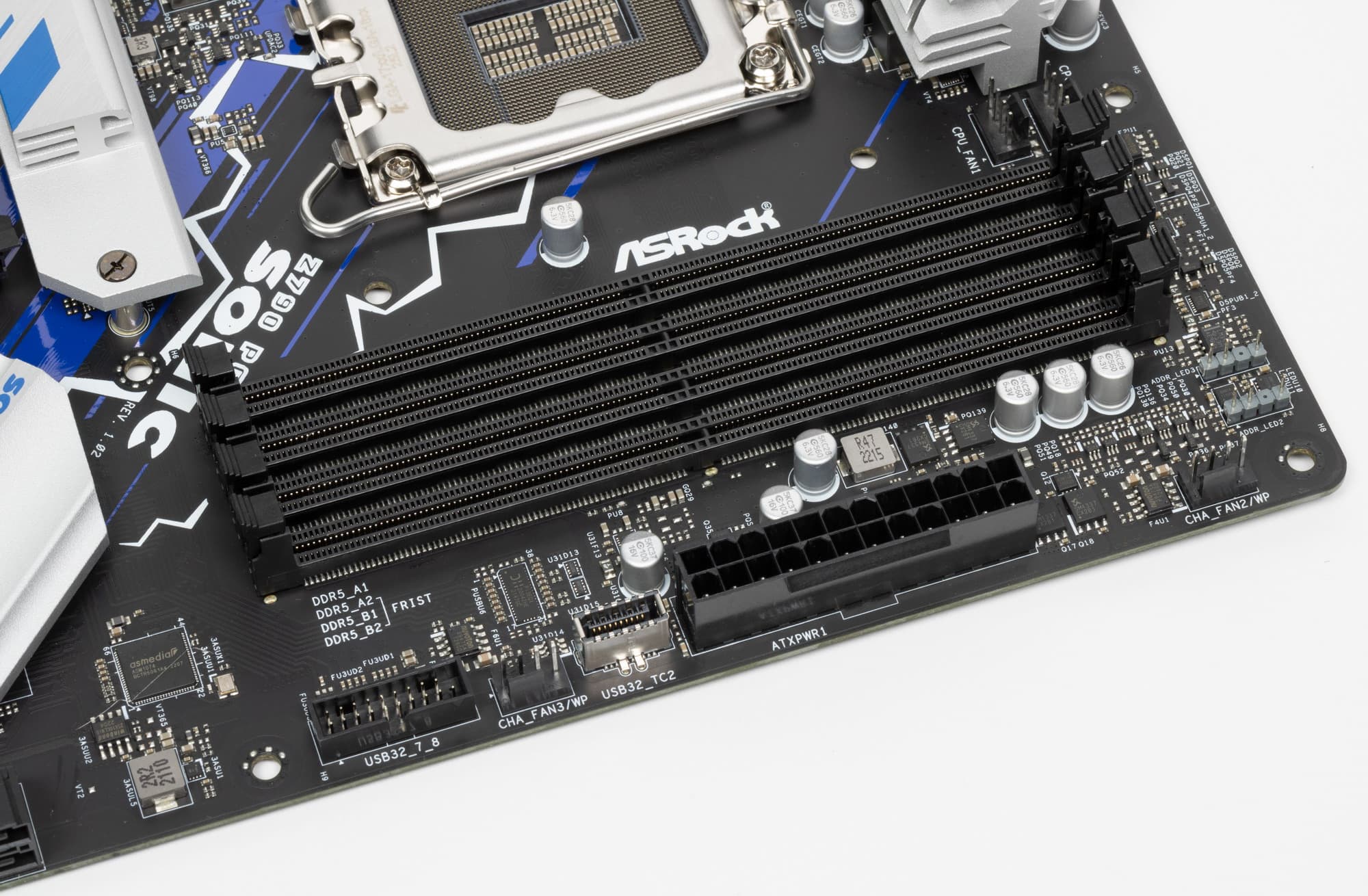

Для установки модулей памяти на плате ASRock имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ.
Слоты DIMM не имеют металлической окантовки, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех.

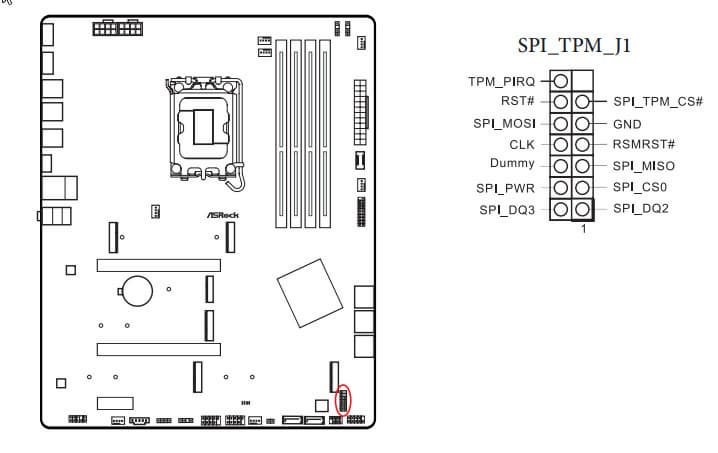

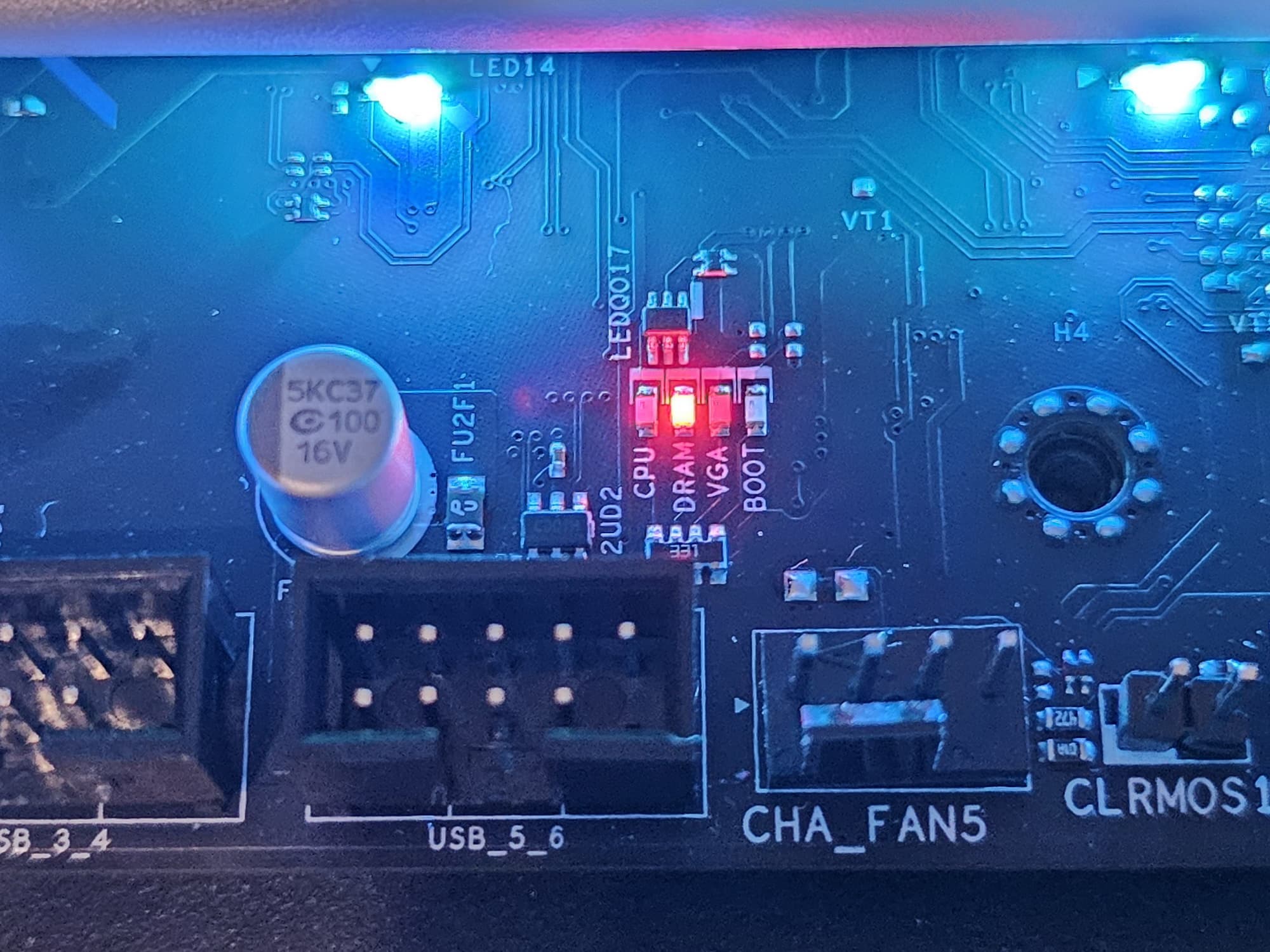

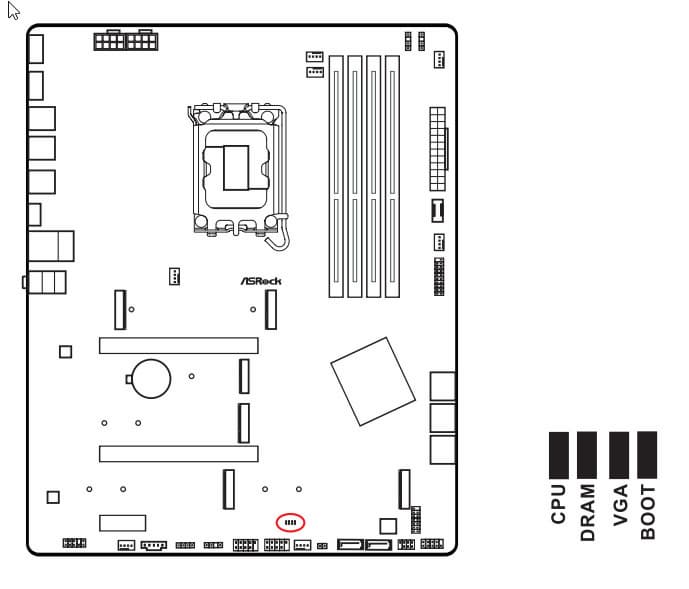

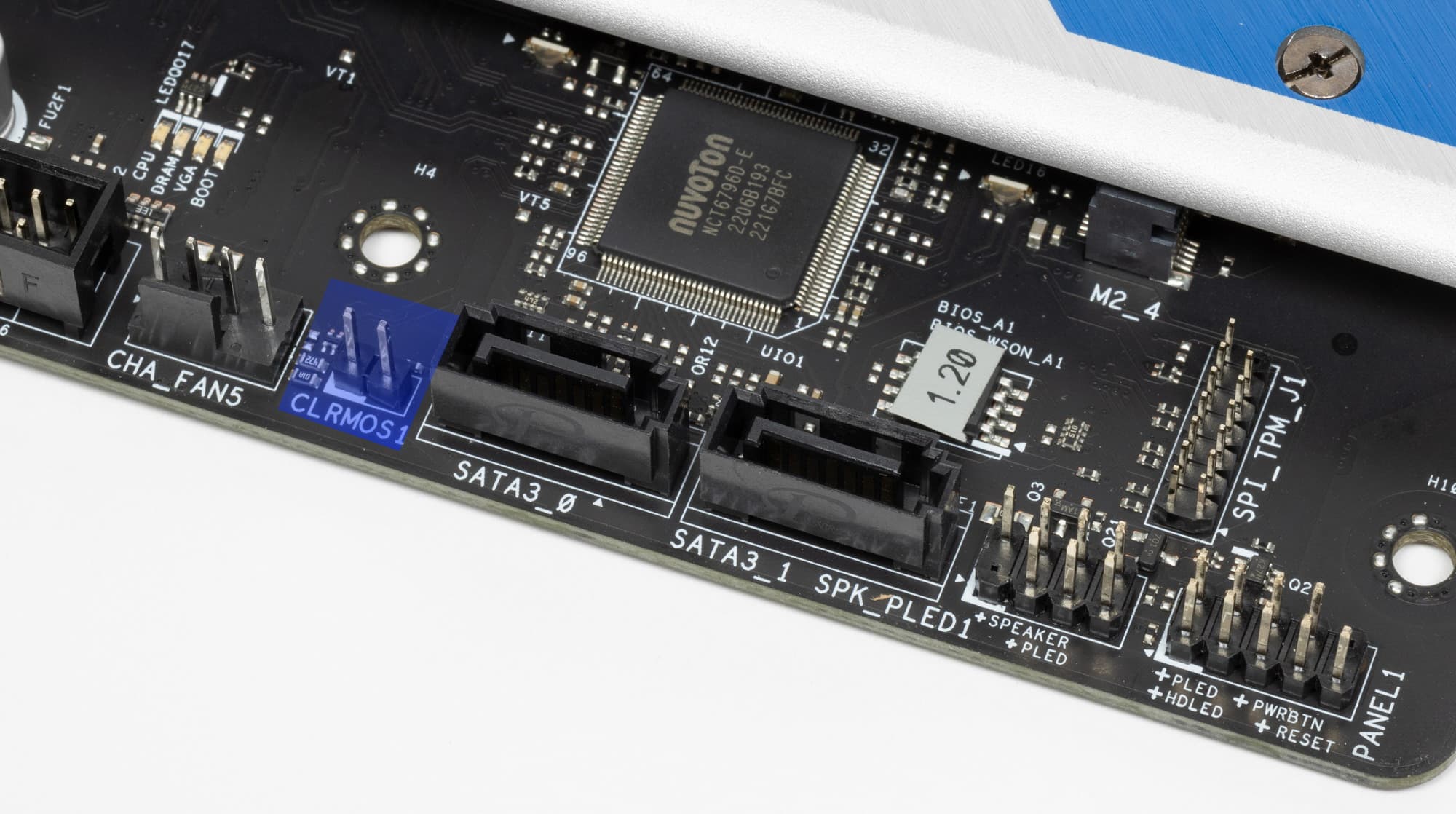

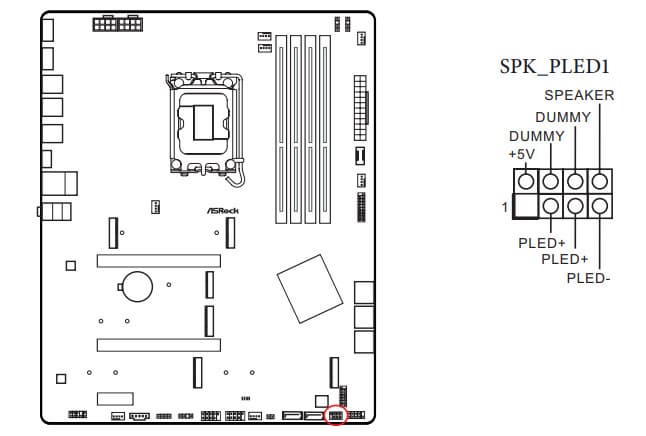

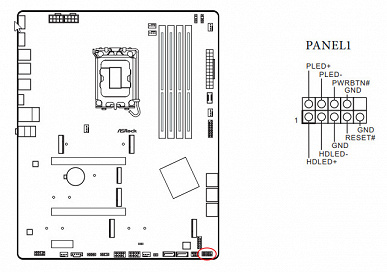

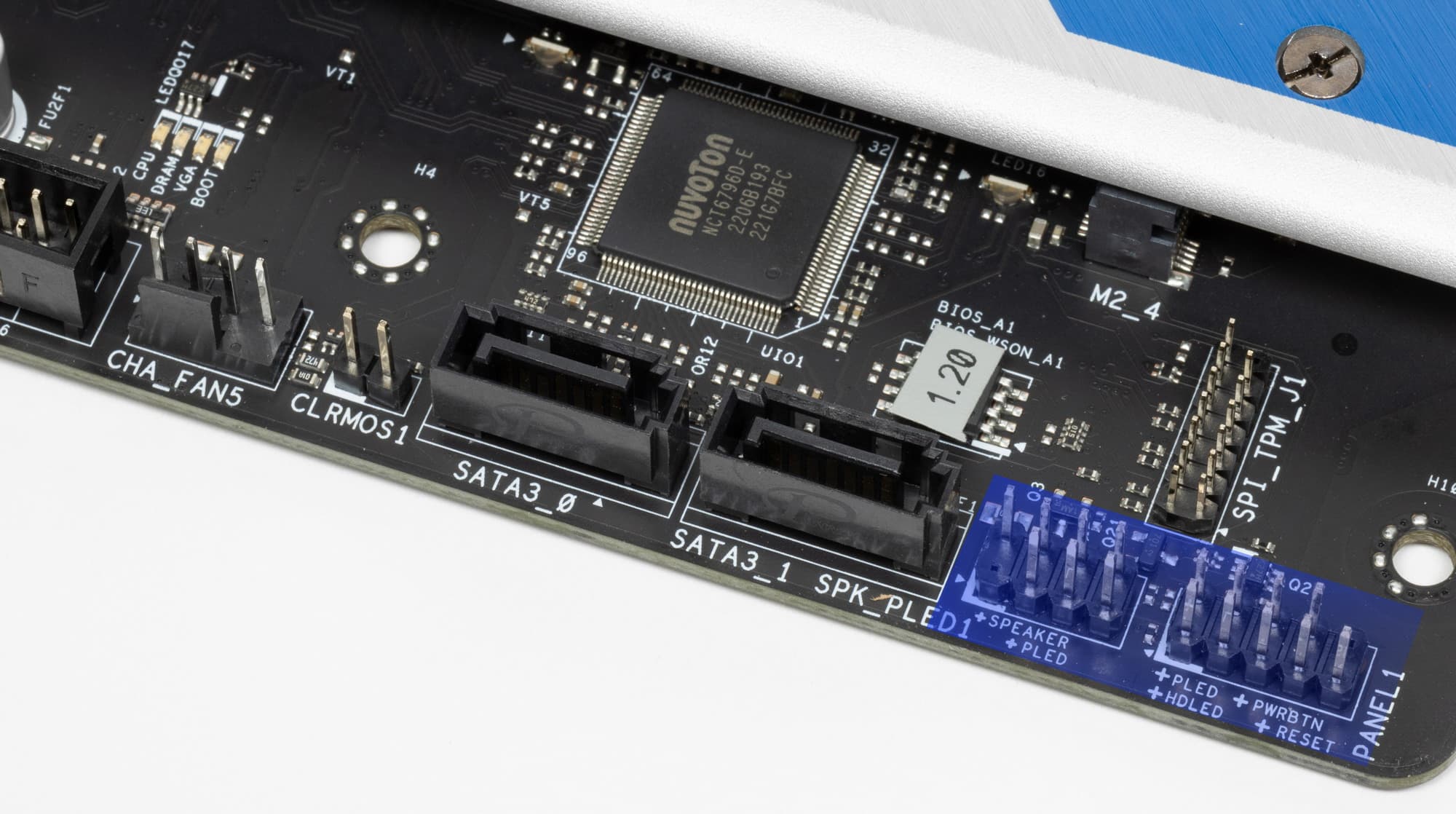

Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- Слот PCIe x1 (1 линия PCIe 3.0);
- порты SATA_1/2/3/4/5/6/7/8: (4 штатных линий SATA + 4 линии PCIe 3.0);
- Слот M.2 (M.2_2) (4 линии PCIe 4.0);
- Слот M.2 (M.2_3) (4 линии PCIe 4.0);
- Слот M.2 (M.2_4) (4 линии PCIe 4.0);
- Intel Killer E3100G (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Слот М.2 (WIFI/BT (Wireless) (1 линия PCIe 3.0);

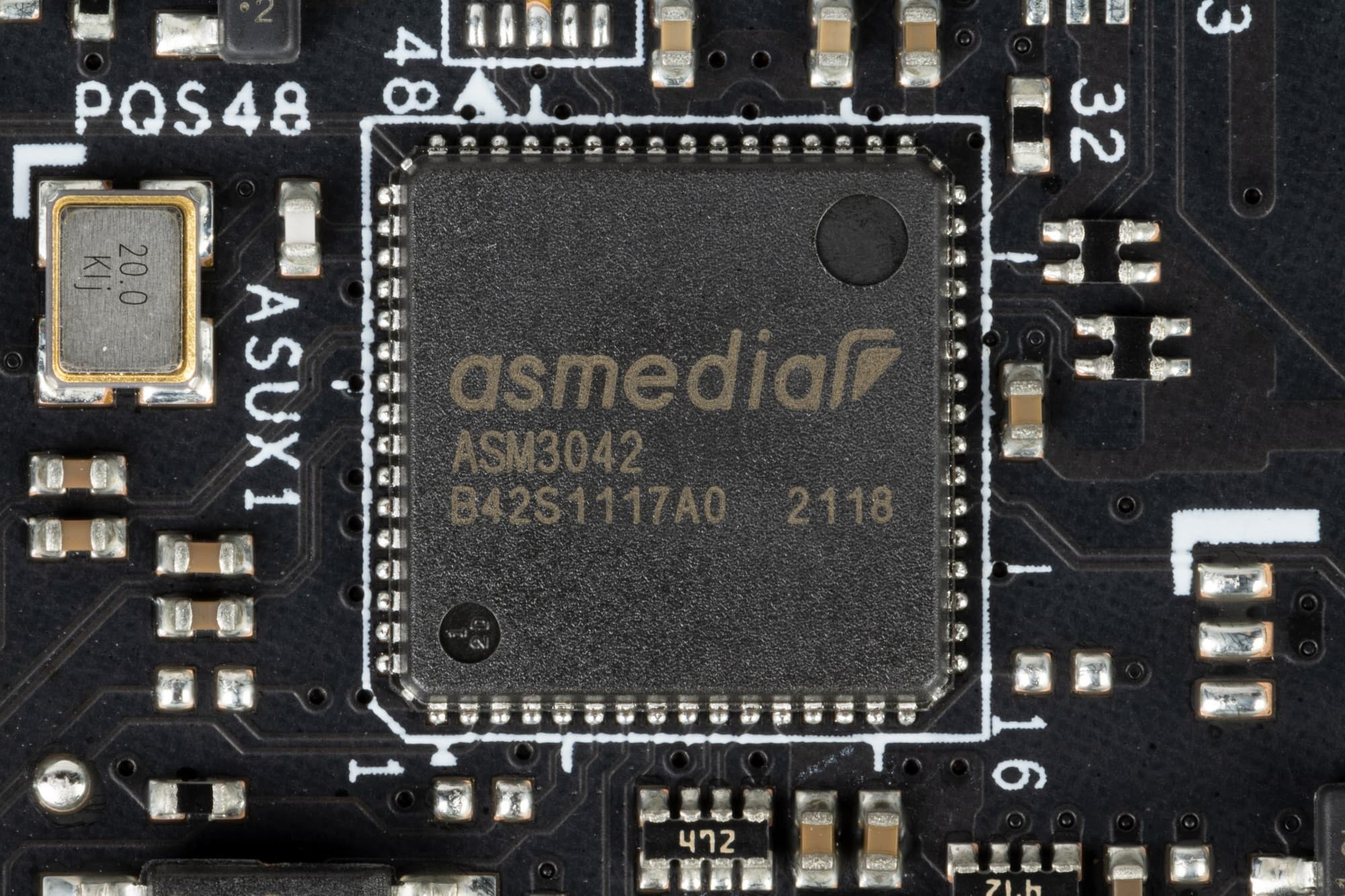

- ASMedia ASM3042 (контроллер USB 3.2 Gen1) (1 линия PCIe 3.0);
28 линий PCIe оказались занятыми (16 PCIe 4.0 + 4 SATA + 8 PCIe 3.0). Связь с аудиокодеками уровня Realtek RTL408x идет через USB 2.0, а с кодеками уровня RTL1220 и ниже – через HDA (эмуляцию шины PCI), так что в данном случае линия USB 2.0 не расходуется. Но один USB 2.0 расходуется на поддержку слота M.2 (Key E) для беспроводной связи, а также контроллер AMS1074 для своих нужд использует сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.

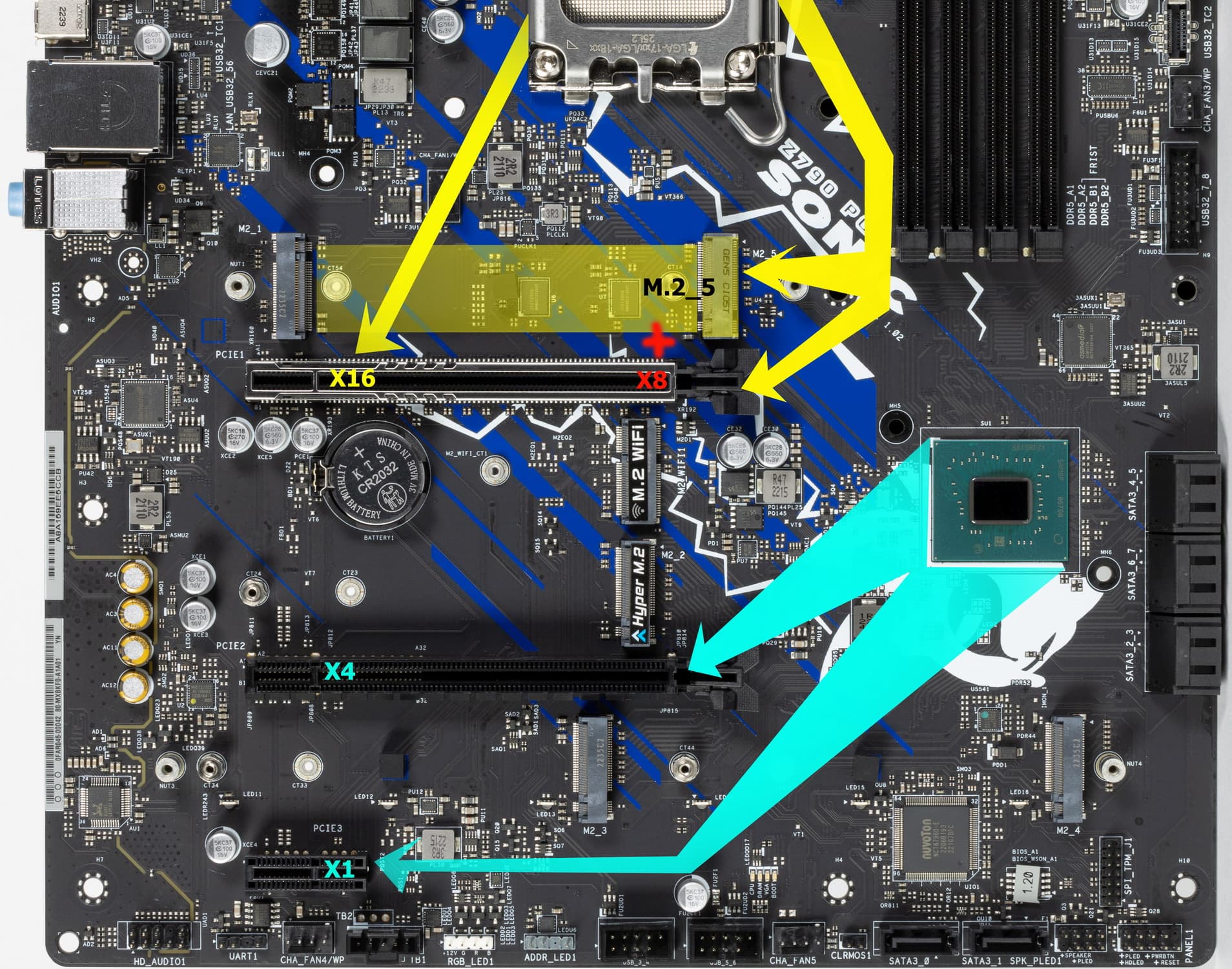

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 13/12-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M.2_2). Оставшиеся 16 линий PCIe 5.0 надо делить на слот PCIe x16_1 и слот M.2 (M.2_5). Вариантов переключения несколько:
- Слот PCIe x16_1 имеет 16 линий (слот M.2_5 отключен);
- Слот PCIe x16_1 имеет 8 линий, слот M.2_5 занимает до 4 линий
Теперь в целом про слоты PCIe.
Всего на плате есть 3 слота: один PCIe x16_1 (для видеокарт или других устройств), одни PCIe x16_2 (но фактически имеющий 4 линии) и один PCIe x1.
Еще раз отмечу, что материнская плата имеет возможность обеспечить слот M.2_1 версией PCIe 5.0, но в случае занятости этого слота модулем SSD PCIe x16_1 получит всего 8 линий PCIe 5.0.

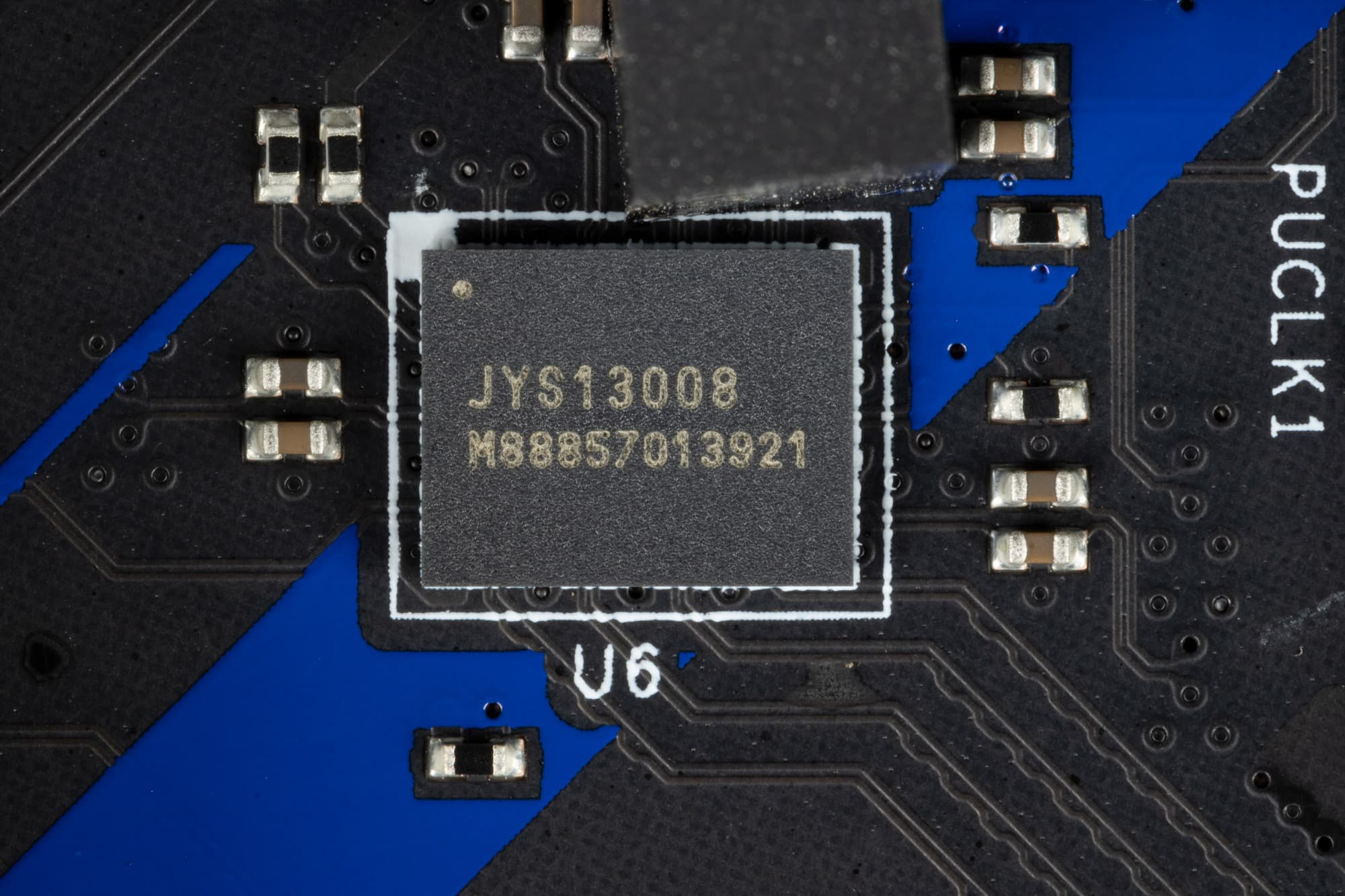

Как видим, перераспределение линий PCIe этой материнки имеется, поэтому востребованы мультиплексоры.
Выше я вел речь про первый PCIe x16_1, подключенный к процессору. Остальные слоты подключены к Z790: «длинный» PCIe x16_2 (несмотря на форм-фактор, он работает в режиме x4) и PCIe x1.

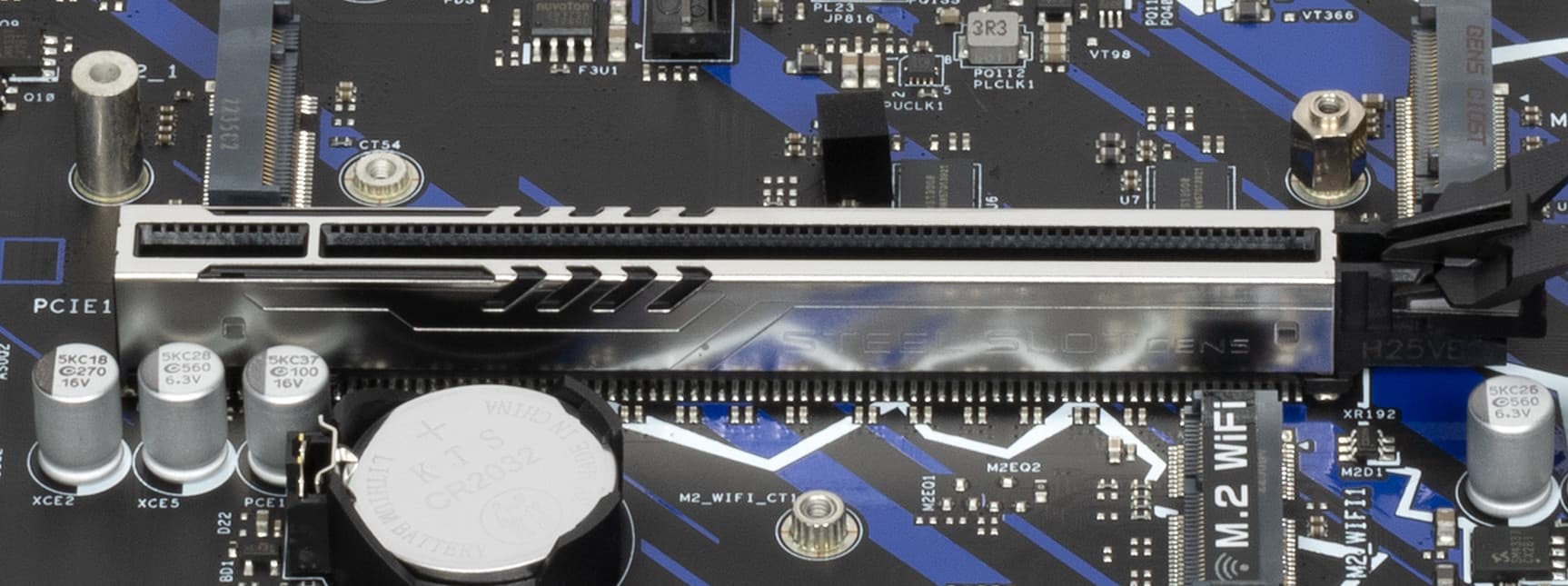

Первый слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
Усилителей (ре-драйверов) сигнала PCIe 5.0 матплата не имеет.
На очереди — накопители.

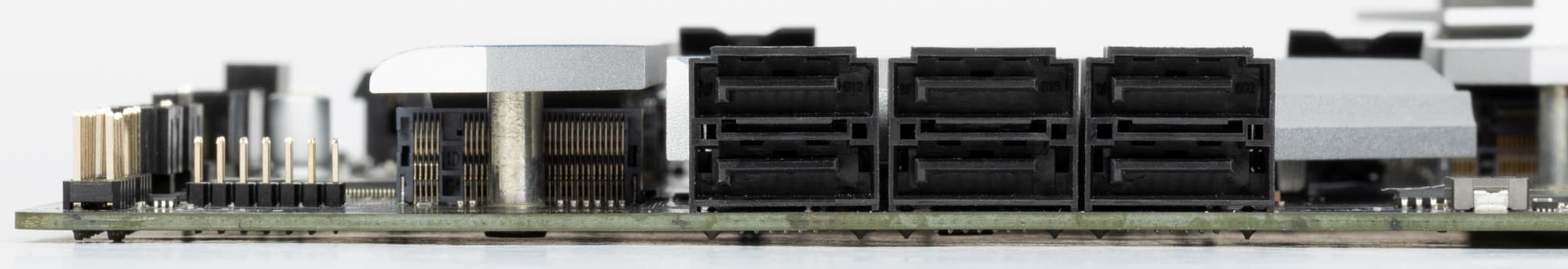

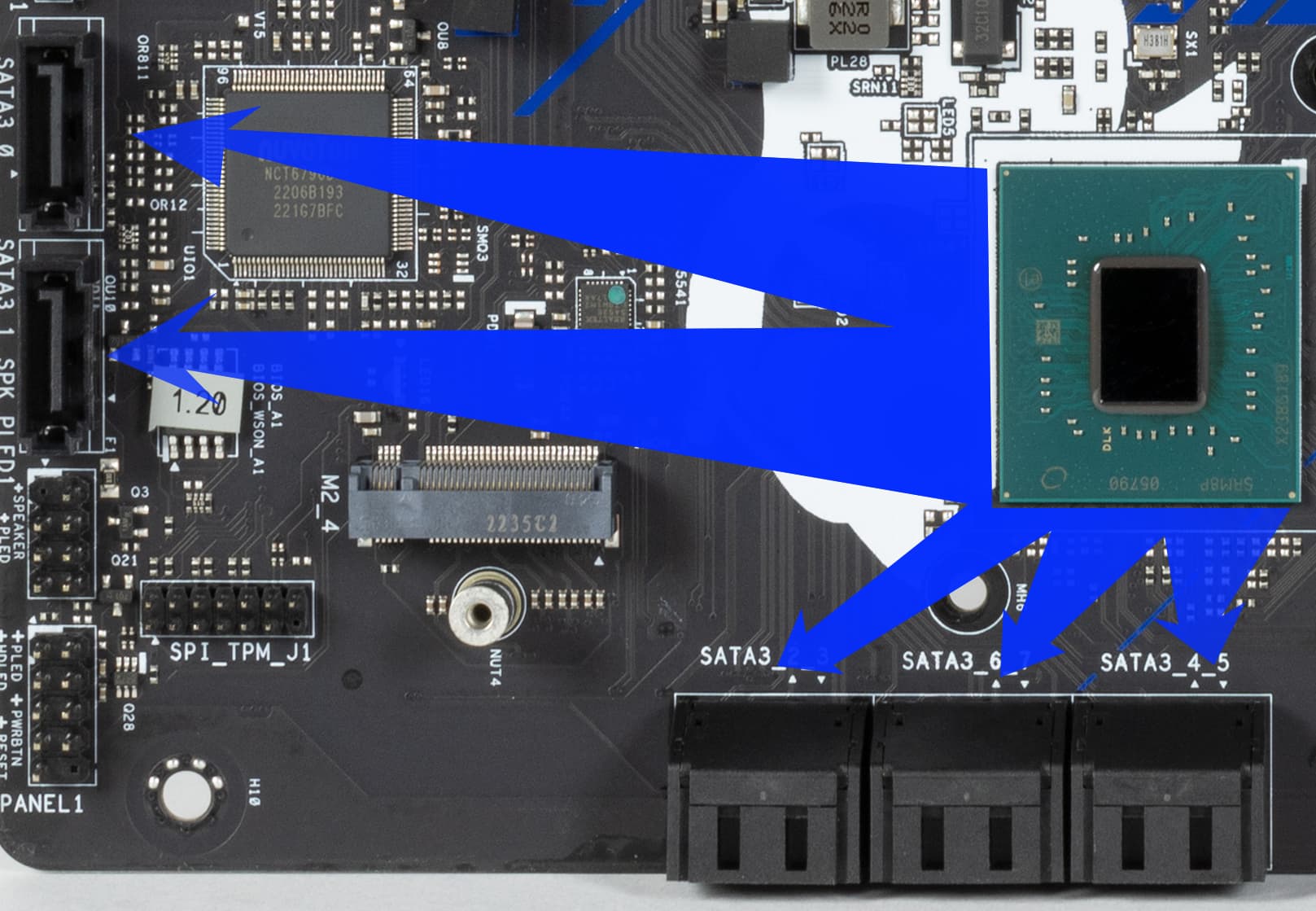

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 5 слотов для накопителей в форм-факторе M.2. 8 портов SATA реализованы через чипсет Z790 и поддерживают создание RAID.

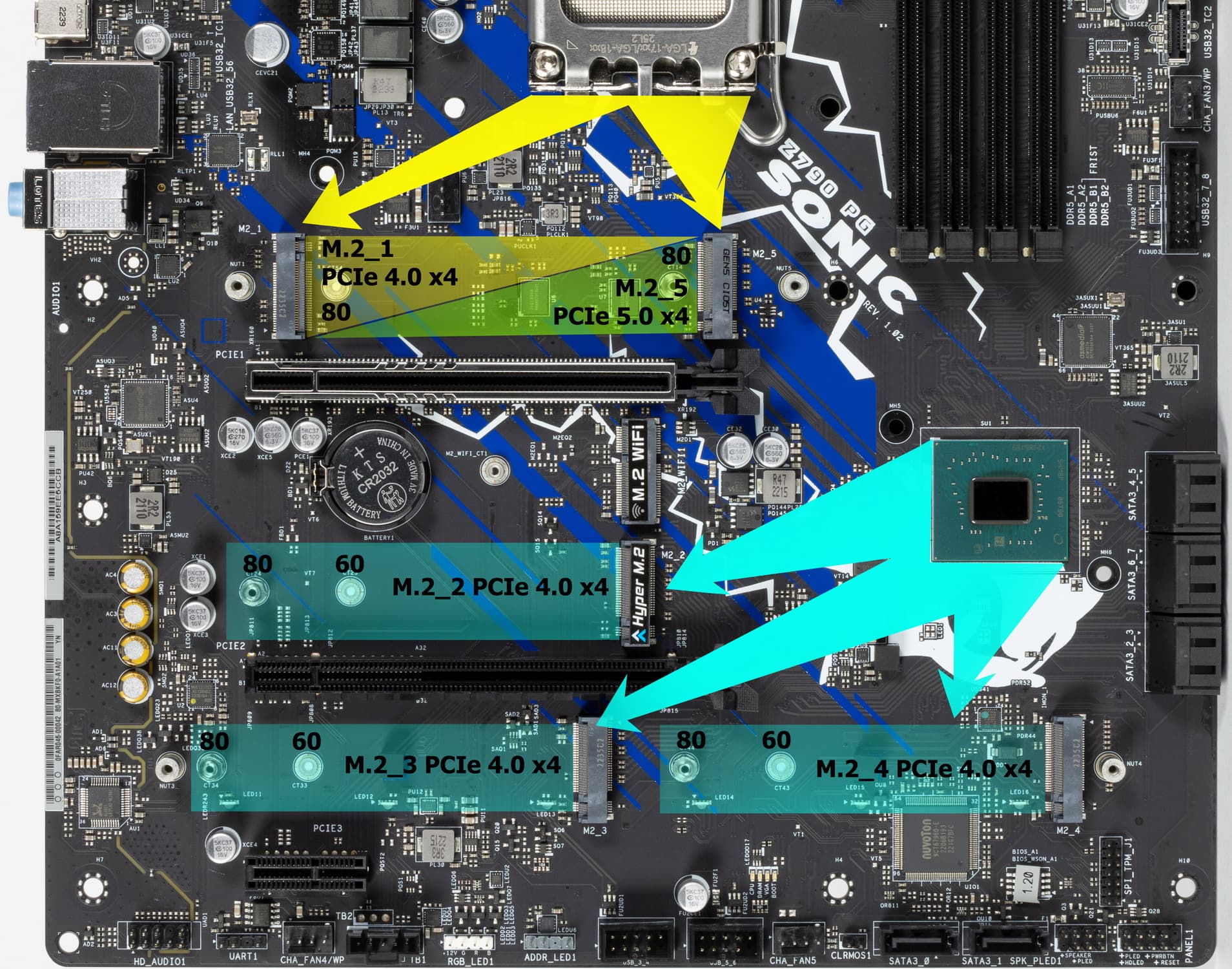

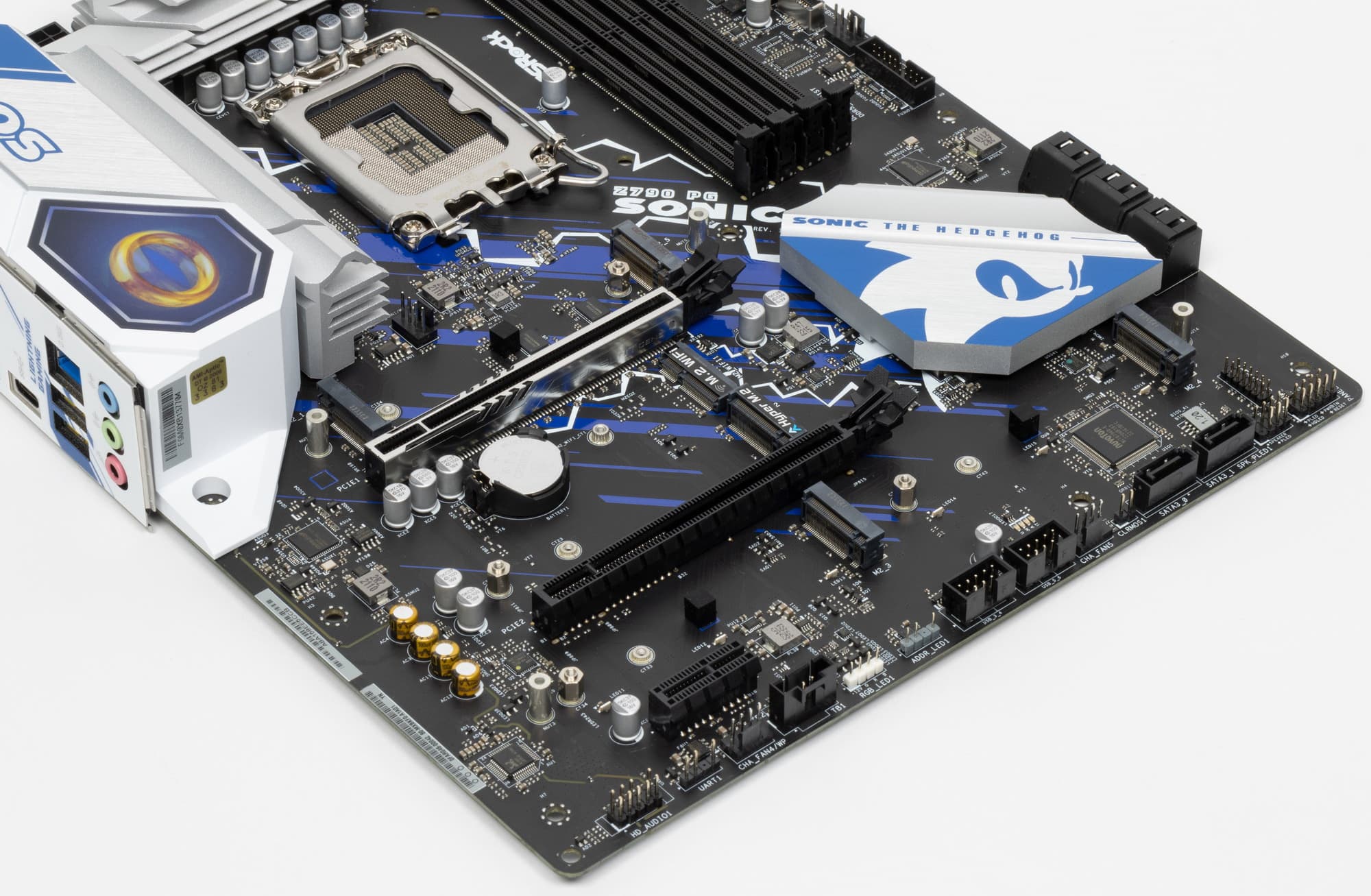

Материнская плата имеет 5 гнезд форм-фактора М.2.
Второй, третий и четвертый слоты M.2 получают данные от чипсета Z790, а M.2_1/2_5 — от CPU, при этом M.2_5 получает PCIe 5.0, деля ресурсы со слотом PCIe x16_1 (о чем я уже выше рассказывал), а M.2_1 штатно получает от процессора PCIe 4.0.
И вот тут внимание: хотя слотов М.2 и пять, но на практике одновременно установить в них можно только четыре модуля SSD. Ибо слоты М.2_1 и М.2_5 нельзя использовать одновременно! У них общее местоположение, хоть сами гнезда разнесены по сторонам. То есть, в случае использования SSD PCIe 5.0 в М.2_5 этот модуль не только «отнимет» восемь линий PCIe 5.0 у слота PCIe x16, но и не позволит установить модуль в М.2_1. То есть де-факто на матплате не пять, а четыре слота М.2
Все слоты М.2 работают с модулями только с PCIe интерфейсом и поддерживают модули с размерами 2260 и 2280.
На всех M.2 можно организовать RAID.
Не все M.2 слоты имеют радиаторы. Верхний совмещенный M.2_1/2_5 обладает отдельным радиатором, когда как слоты M.2_3/2_4 имеют общий радиатор. Слот М.2_2 – без охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

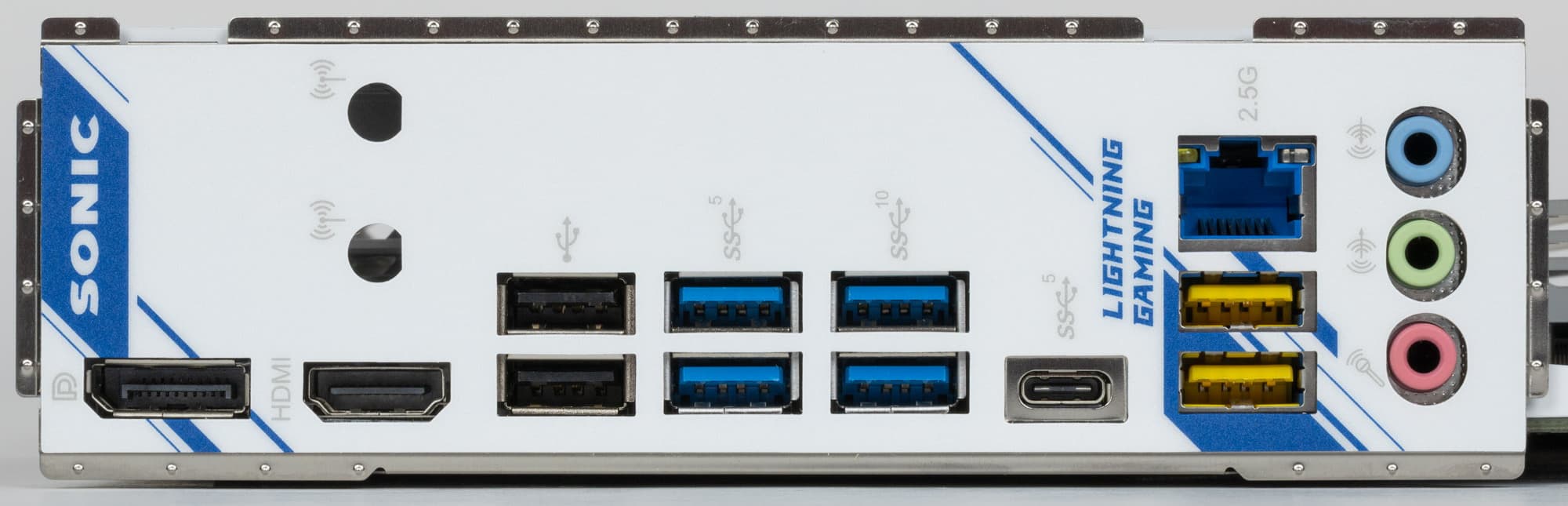

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 28 линий).
И что мы имеем? Всего на материнской плате — 16 портов USB:
- 1 порт USB 3.2 Gen2x2 реализован с помощью Z790 и представлен одним внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);
- 2 порта USB 3.2 Gen2: все реализованы через Z790) и представлены на задней панели двумя портами Type-A (голубого цвета);

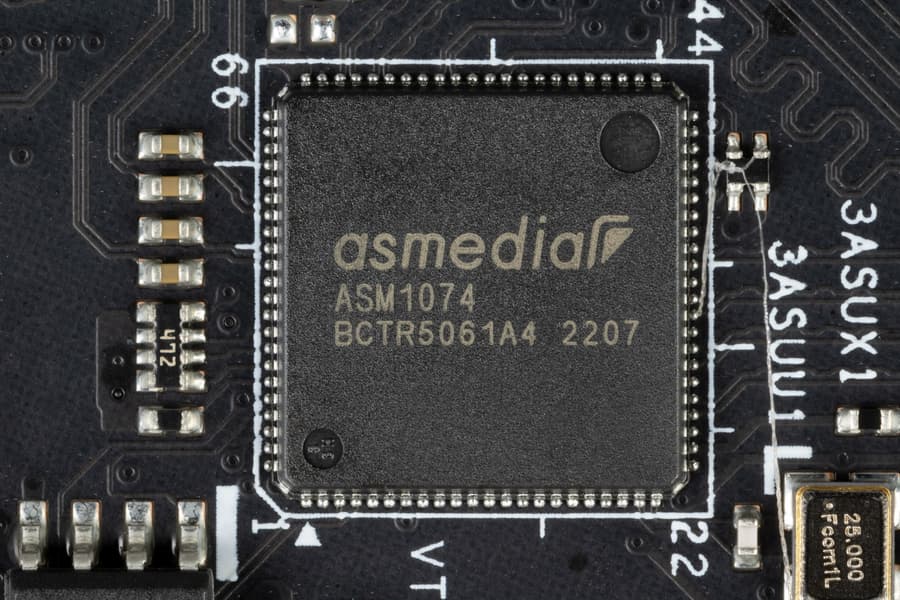

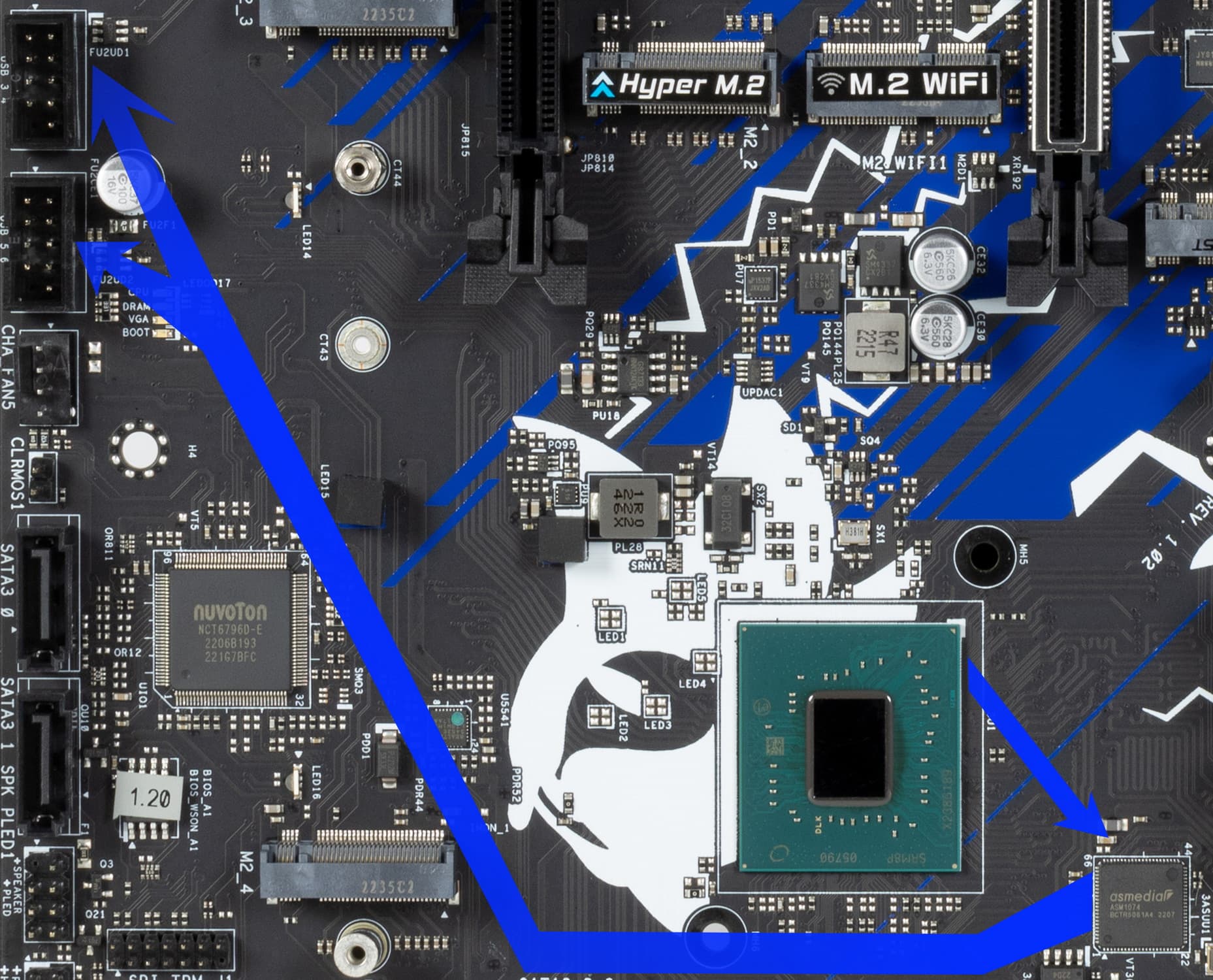

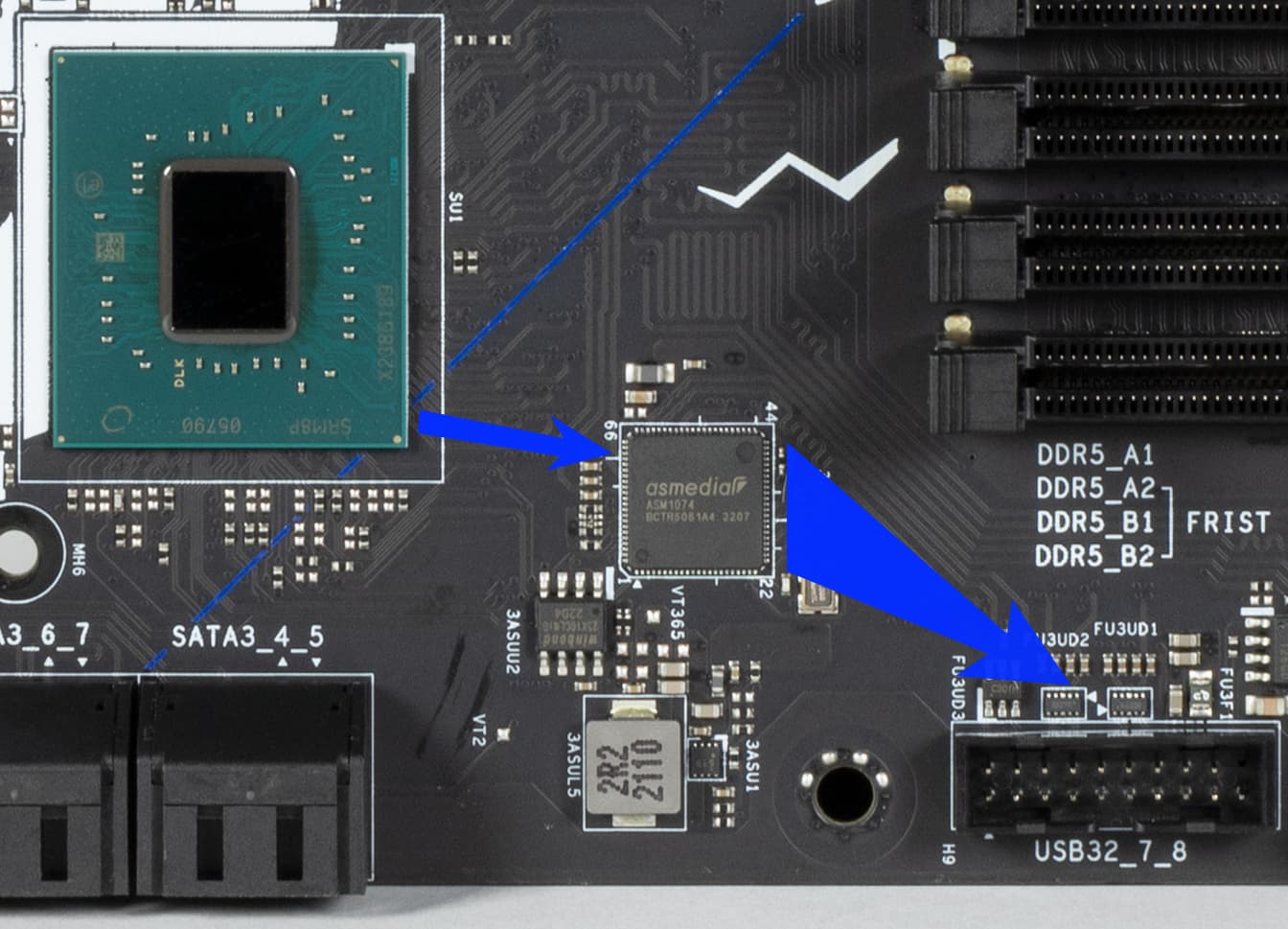

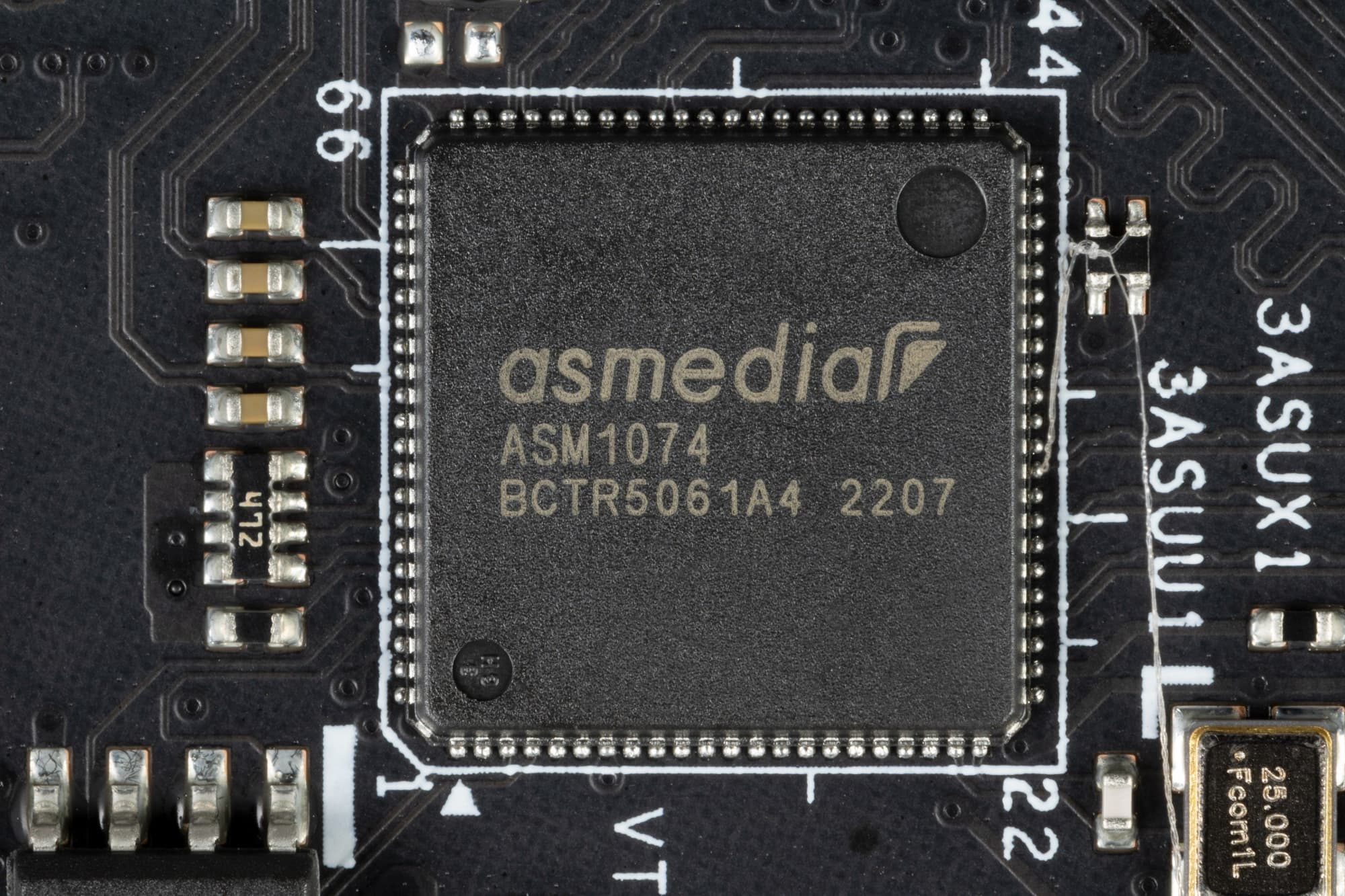

- 7 портов USB 3.2 Gen1: 2 реализованы через контроллер ASMedia ASM1074
(на него потрачена 1 линия USB 2.0 от Z790) и представлены внутренним разъемом на материнской плате на 2 порта
; еще 3 реализованы через Z790 и представлены на задней панели двумя портами Type-A (синего цвета) и одним портом Type-C; оставшиеся 2 порта реализованы через контроллер ASMedia ASM3042
(на него потрачена 1 линия PCIe от Z790) и представлены на задней панели портами Type-A (желтого цвета);
- 6 портов USB 2.0/1.1: 2 реализованы через вышеупомянутый контроллер ASMedia ASM1074 (на него потрачена 1 линия USB 2.0 от Z790) и представлены внутренним разъемом на 2 порта;
другие 4 реализованы через Z790, и два из них представлены на задней панели портами Type-A (черного цвета); еще 2 представлены вторым внутренним разъемом на 2 порта.
Таким образом, у нас 2 контроллера используют USB линии от Z790:
- ASMedia ASM1074 (4 USB порта через 2 внутренних разъема) (1 линия USB 2.0);
- Слот M.2 (Key E) (для беспроводного контроллера сети) (1 линия USB 2.0).
Итак, через чипсет Z790 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 2 выделенных USB 3.2 Gen2
- + 3 выделенных USB 3.2 Gen1
- + 2 USB 3.2 Gen2 на обеспечение USB 3.2 Gen2x2
= 7 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 7 портов USB 2.0 также занято. Плюс 2 порта USB 2.0 на обеспечение контроллеров и 4 порта USB 2.0 выделенных. Всего 13 USB 2.0 портов реализовано.
Ну и 28 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z790 в данном случае реализовано 35 высокоскоростных порта из 38.
Все быстрые USB порты Type-C оснащены ре-драйверами, и контроллером от Realtek, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Также и порты Type-A имеют редрайверы для усиления питания, поэтому отмеченные синим цветом порты Type-A на задней панели также годны для зарядки мобильных устройств.
Теперь о сетевых делах.

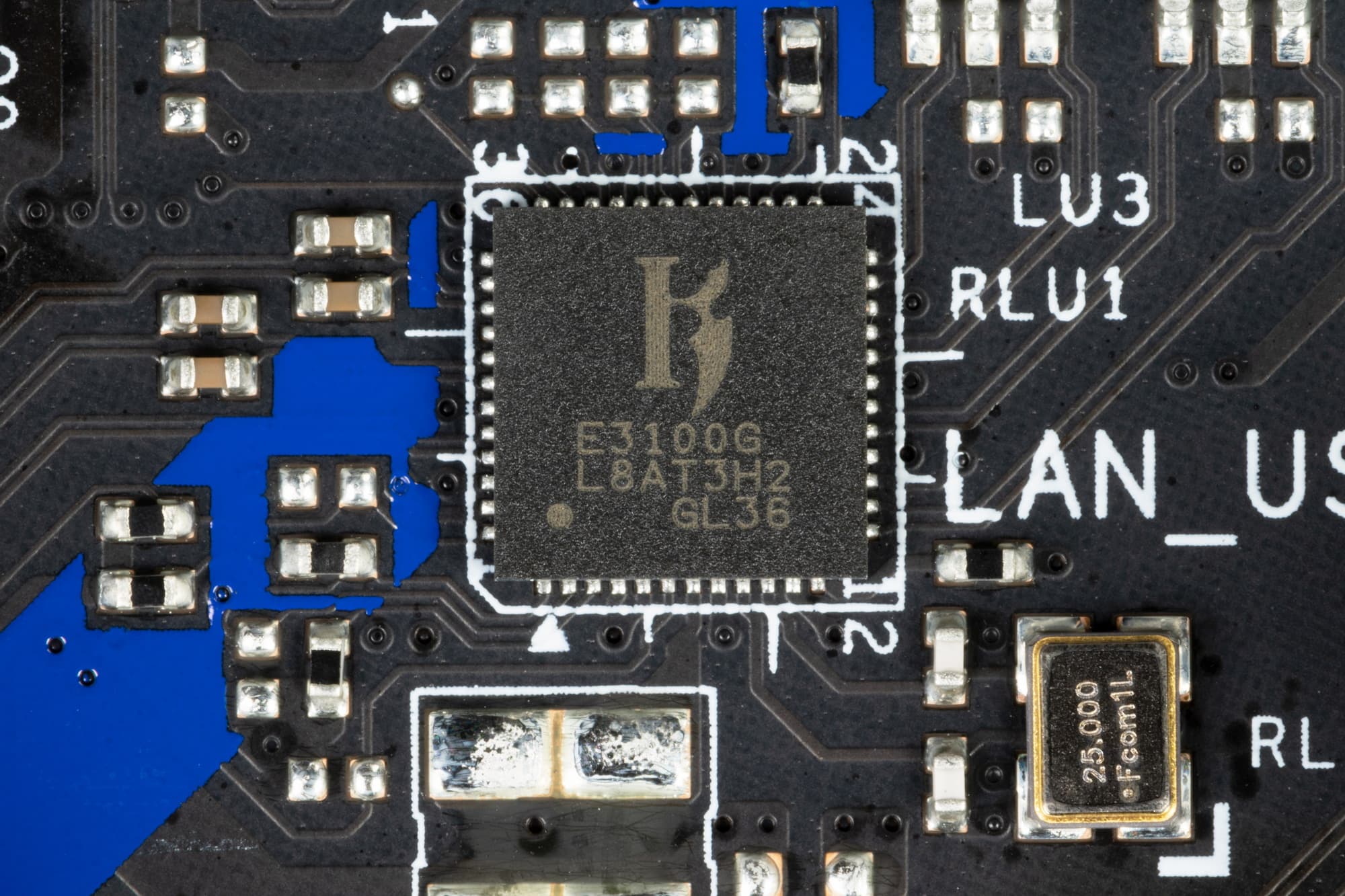

Материнская плата оснащена средствами связи удовлетворительно. Имеется скоростной Ethernet-контроллер Intel (ex-Rivet Networks) Killer E3100G, способный работать по стандарту 2,5 Гбит/с.
Беспроводного адаптера нет, однако для него на матплате имеется слот M.2 (E-key).

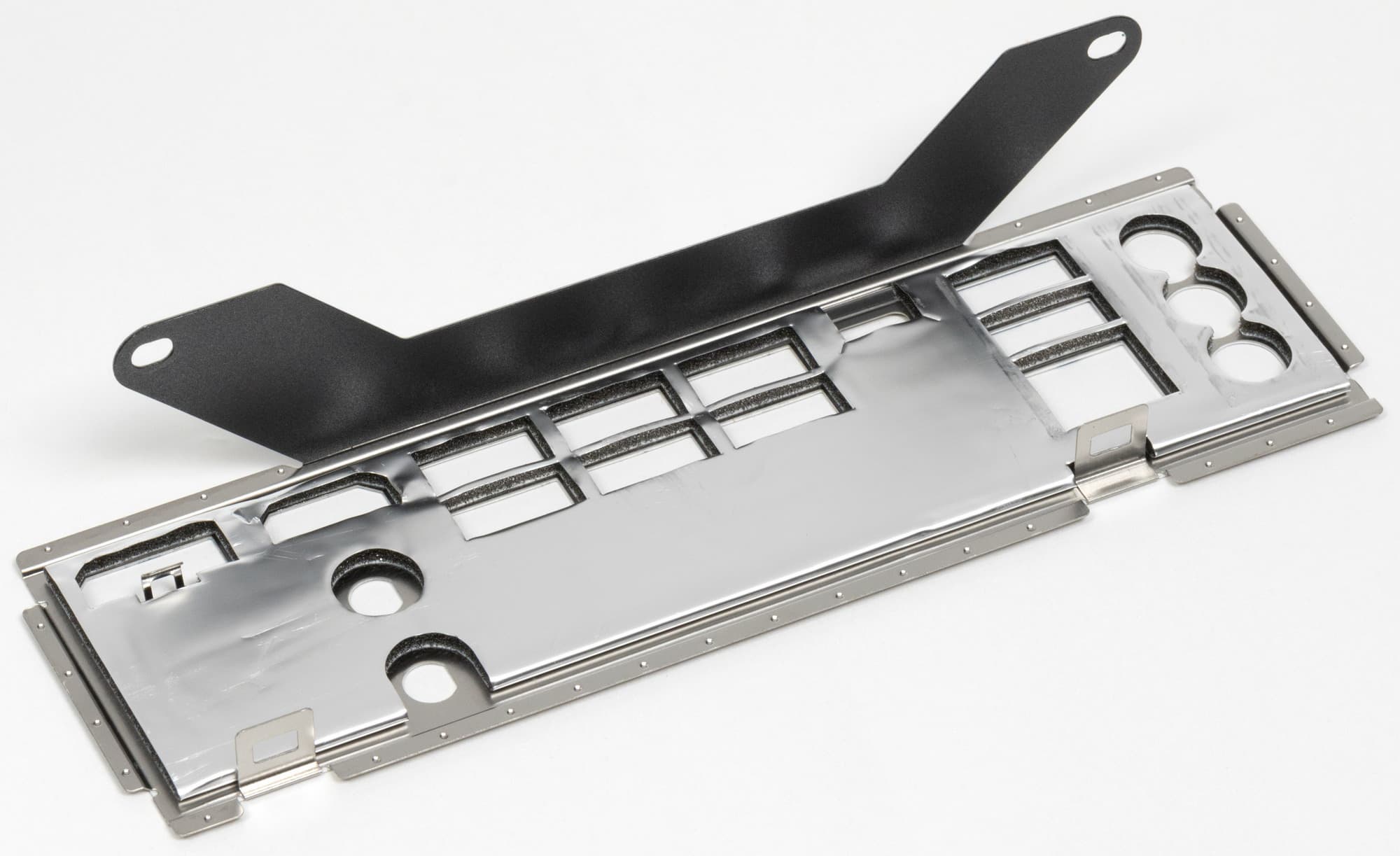

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

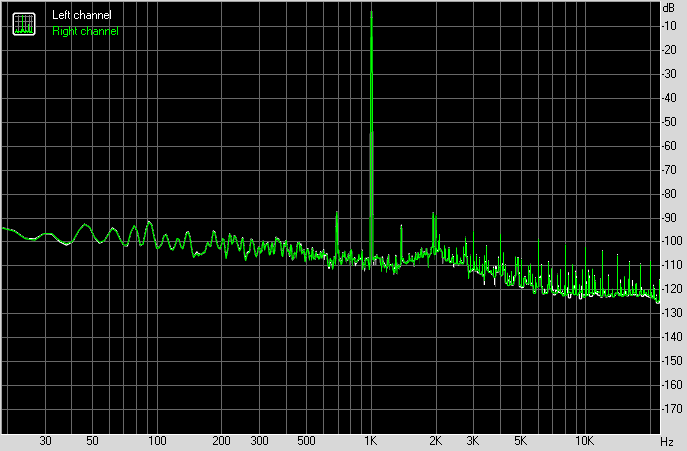

Аудиоподсистема

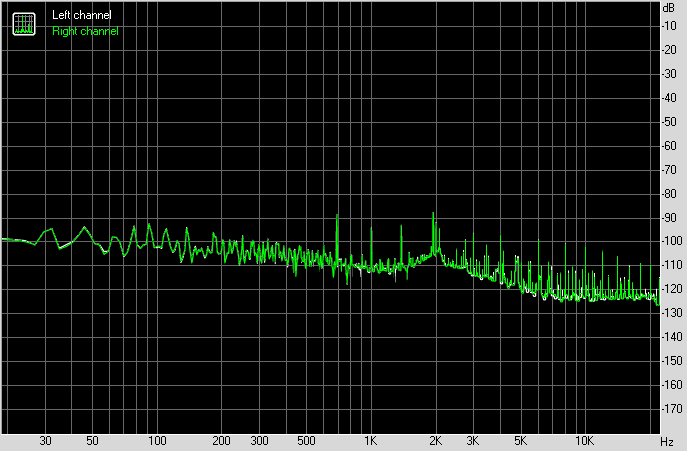

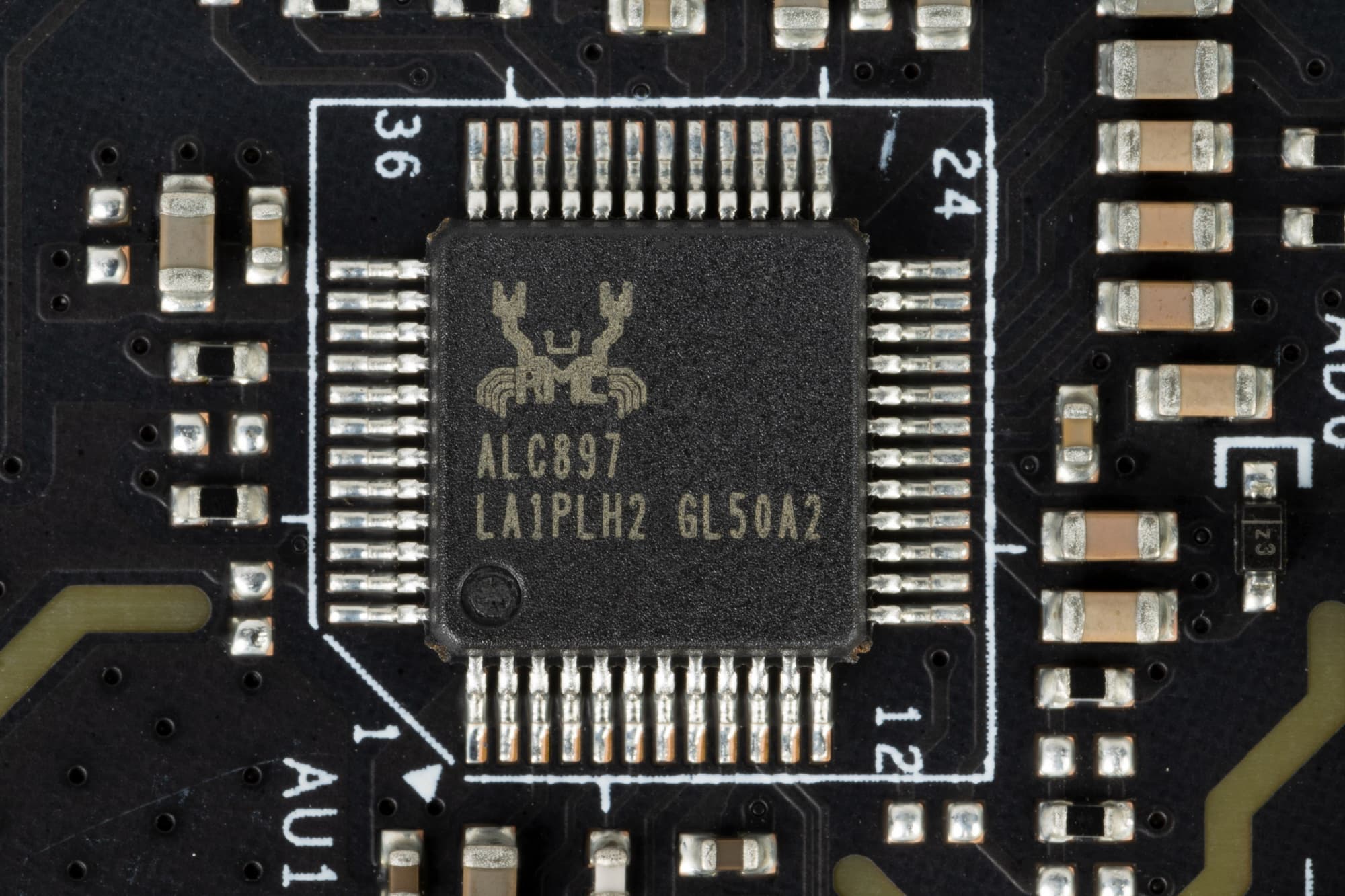

Для относительно простой материнской платы производитель выбрал уже весьма старый и простенький кодек Realtek ALC897. Он в целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц (в данном случае вывод упрощен до 5.1, даже нет вывода через S/PDIF).
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

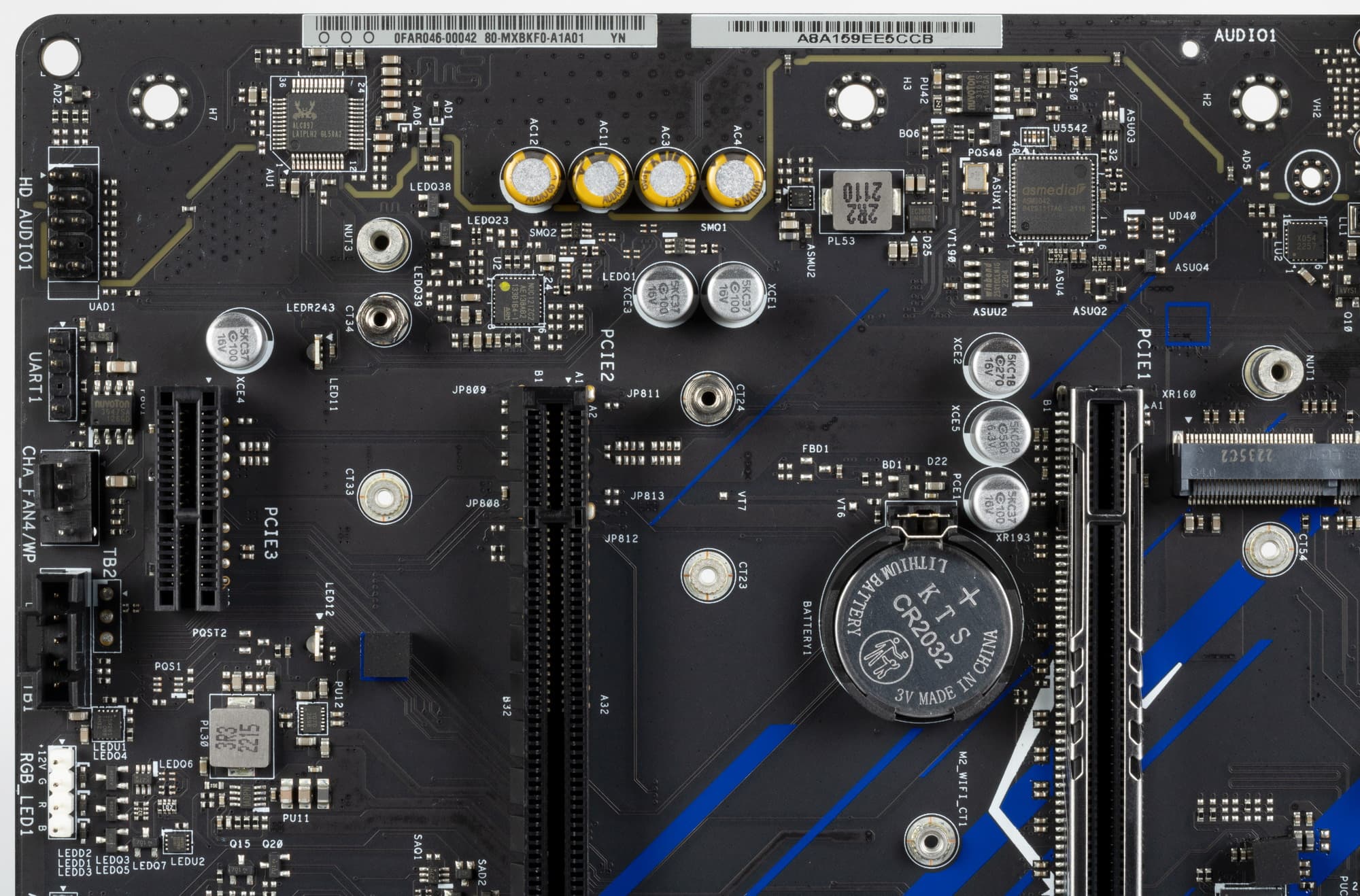

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты три стандартных разъема с позолоченным покрытием по приему и выводу сигналов (S/PDIF нет). Аналоговая схема упрощена до 5.1.
Питание, охлаждение

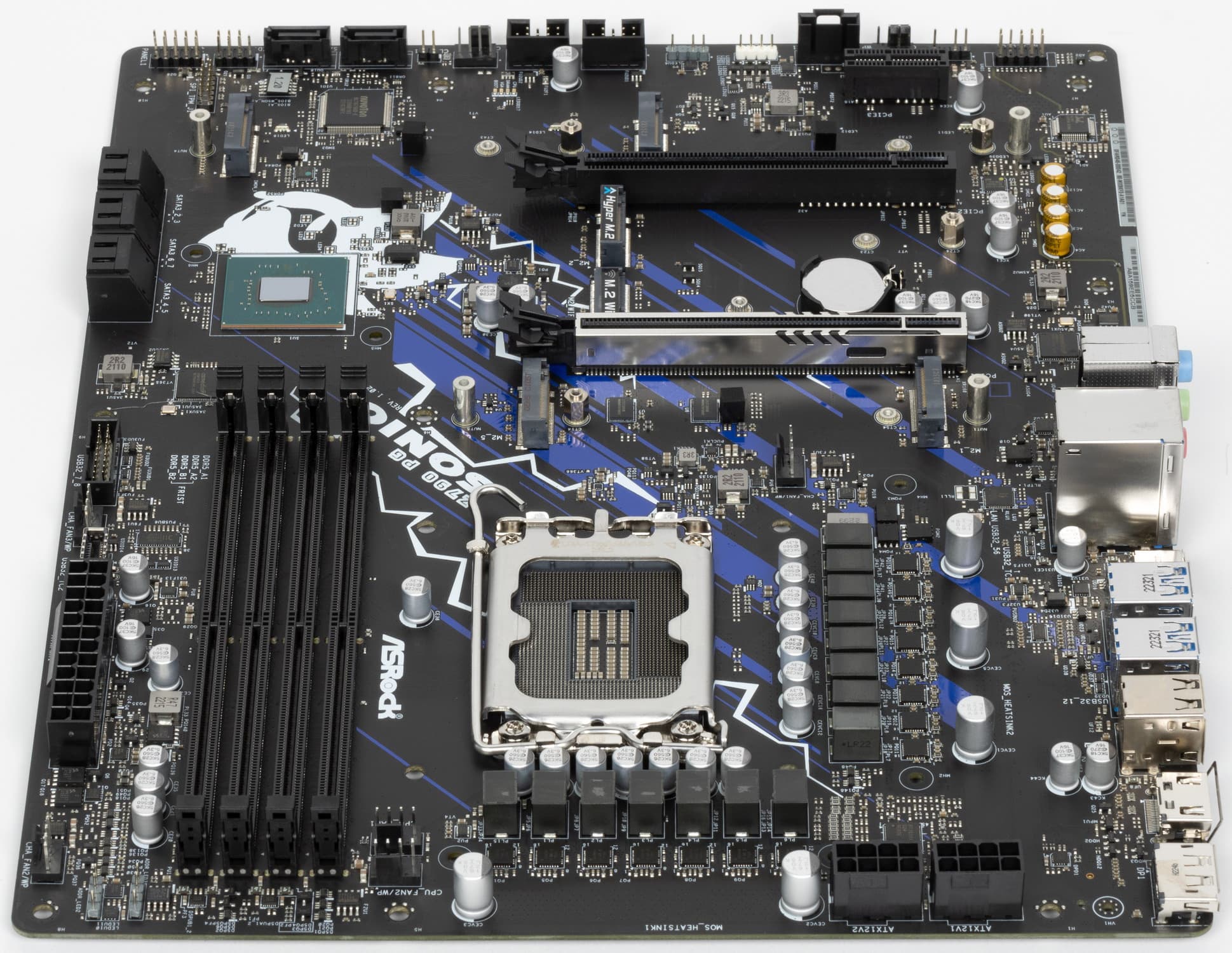

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

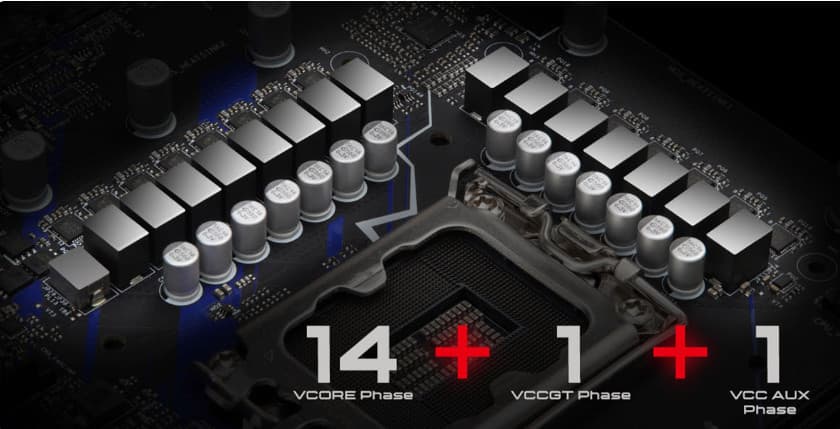

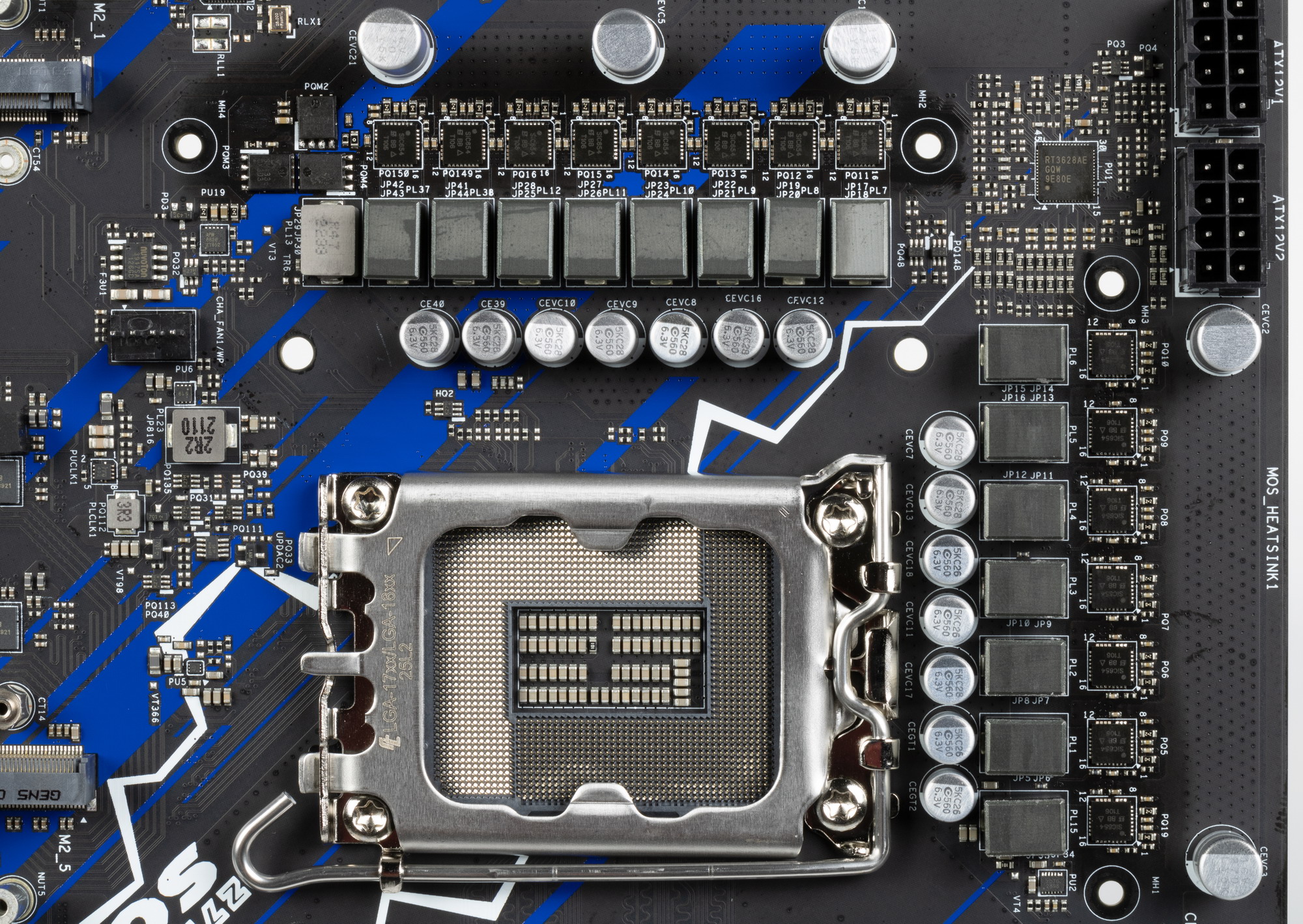

Схема питания процессора выполнена по схеме 14+1+1 (всего 16 фаз, 14 на VCore, 1 на VCCIO и 1 на интегрированное графическое ядро).

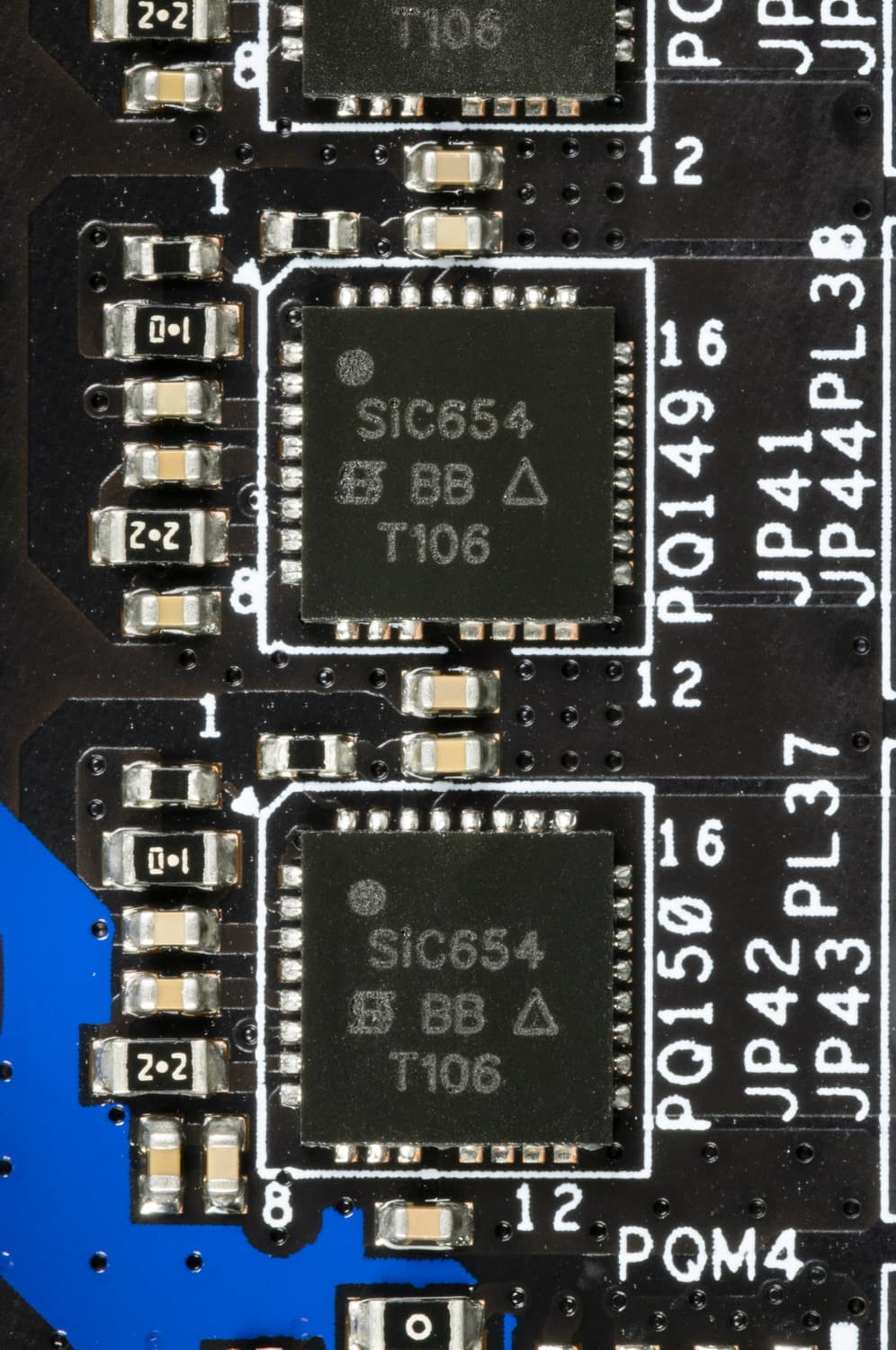

Каждый канал фазы VCore и iGPU имеет суперферритовый дроссель и SiC654 DrMOS от Vishay на 50 А.

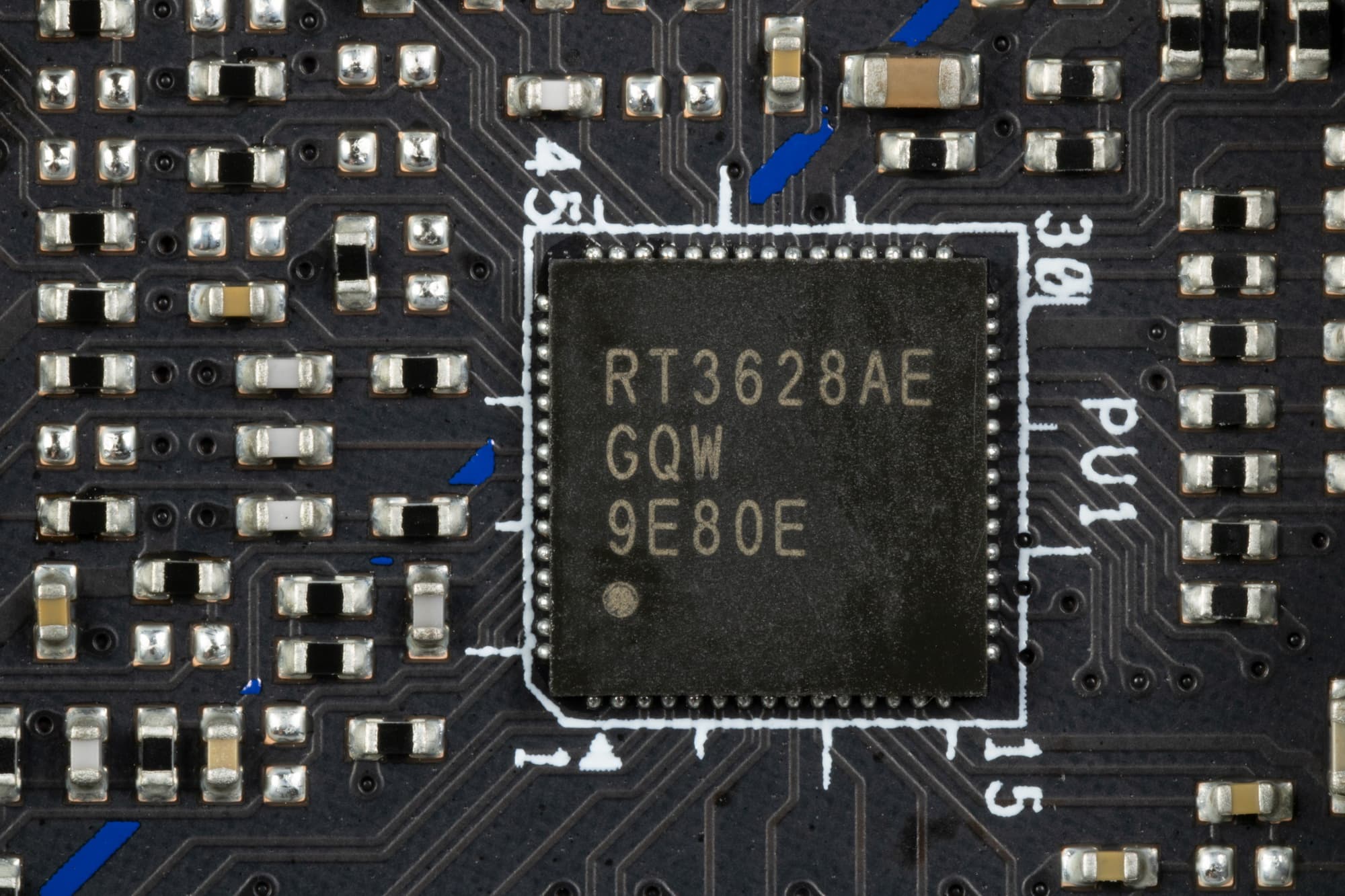

Управляет схемой ШИМ-контроллер RT3628 от Richtek, который рассчитан максимум на 8 фаз.
Так что все 14 фаз питания VCore идут по сдвоенной схеме: параллельно управляется двумя фазами, в итоге схема VCore+iGPU получается (7*2)+1 фаза iGPU = 8 фаз.

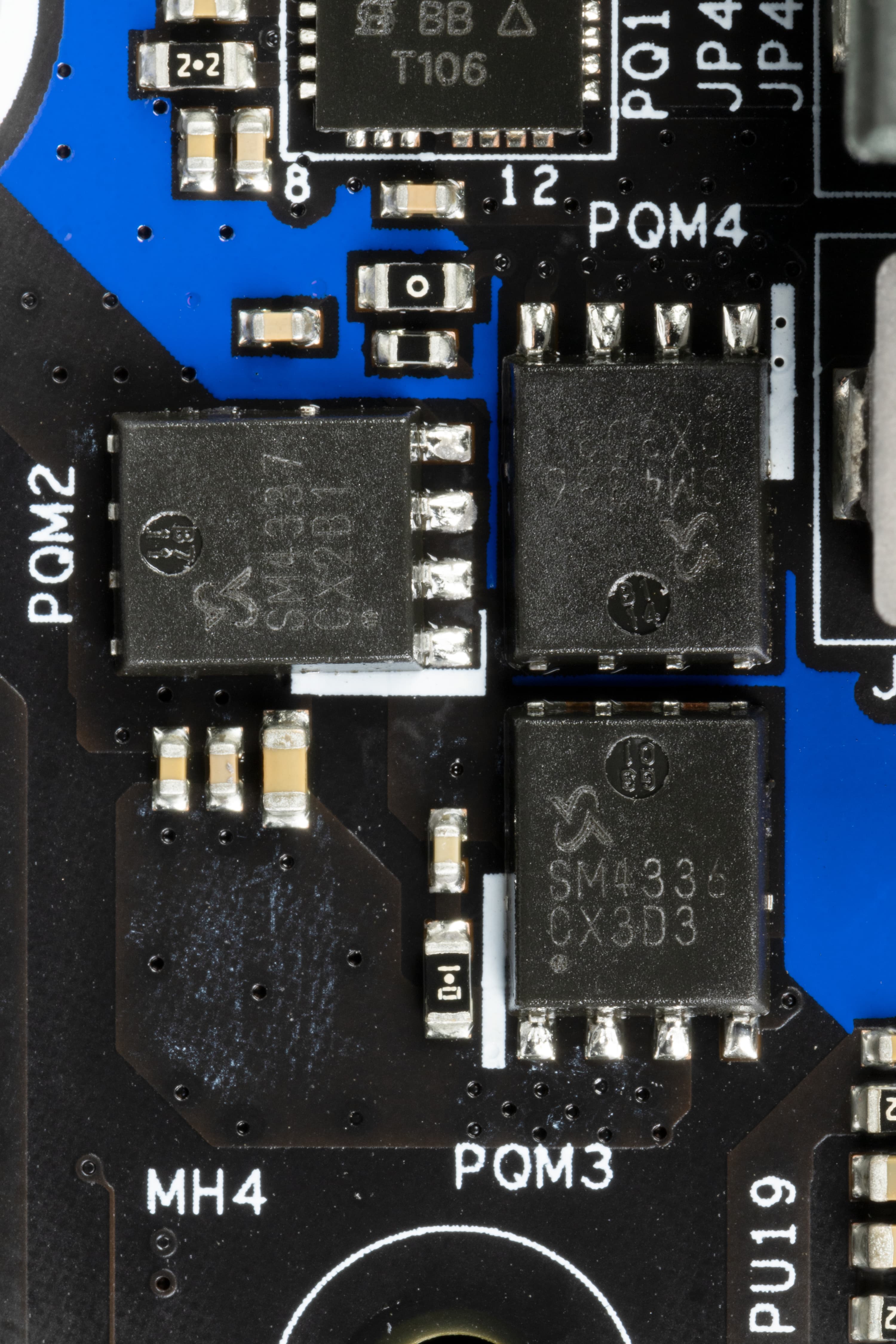

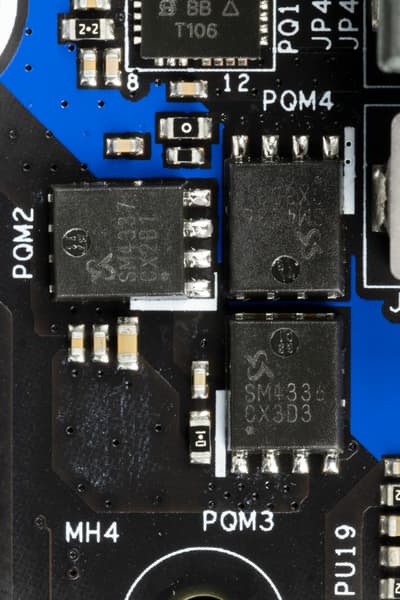

Одна фаза питания VCCIO имеет уже не сборку, а набор из трех полевых транзисторов от Sinopower и свой ШИМ-контроллер.

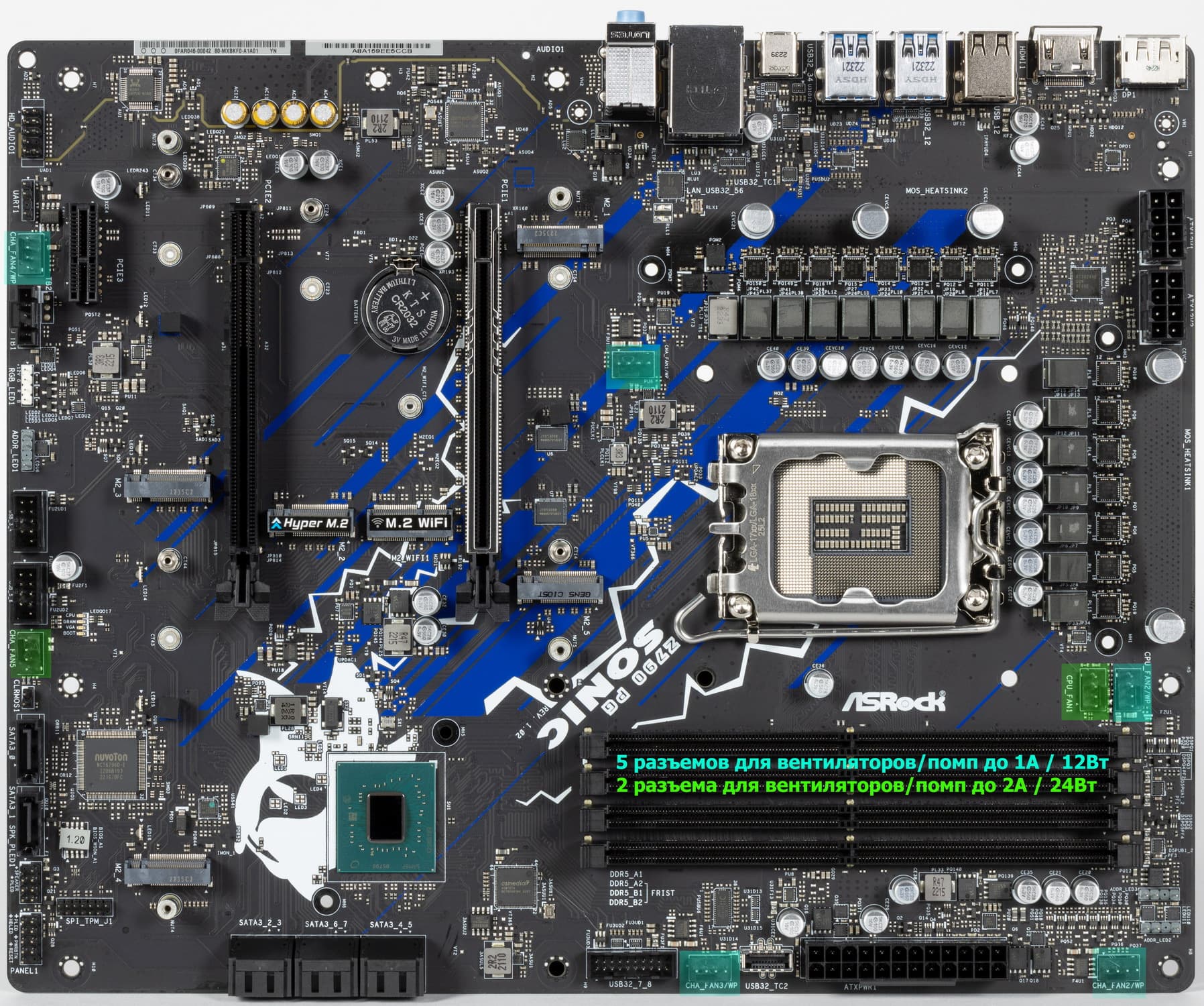

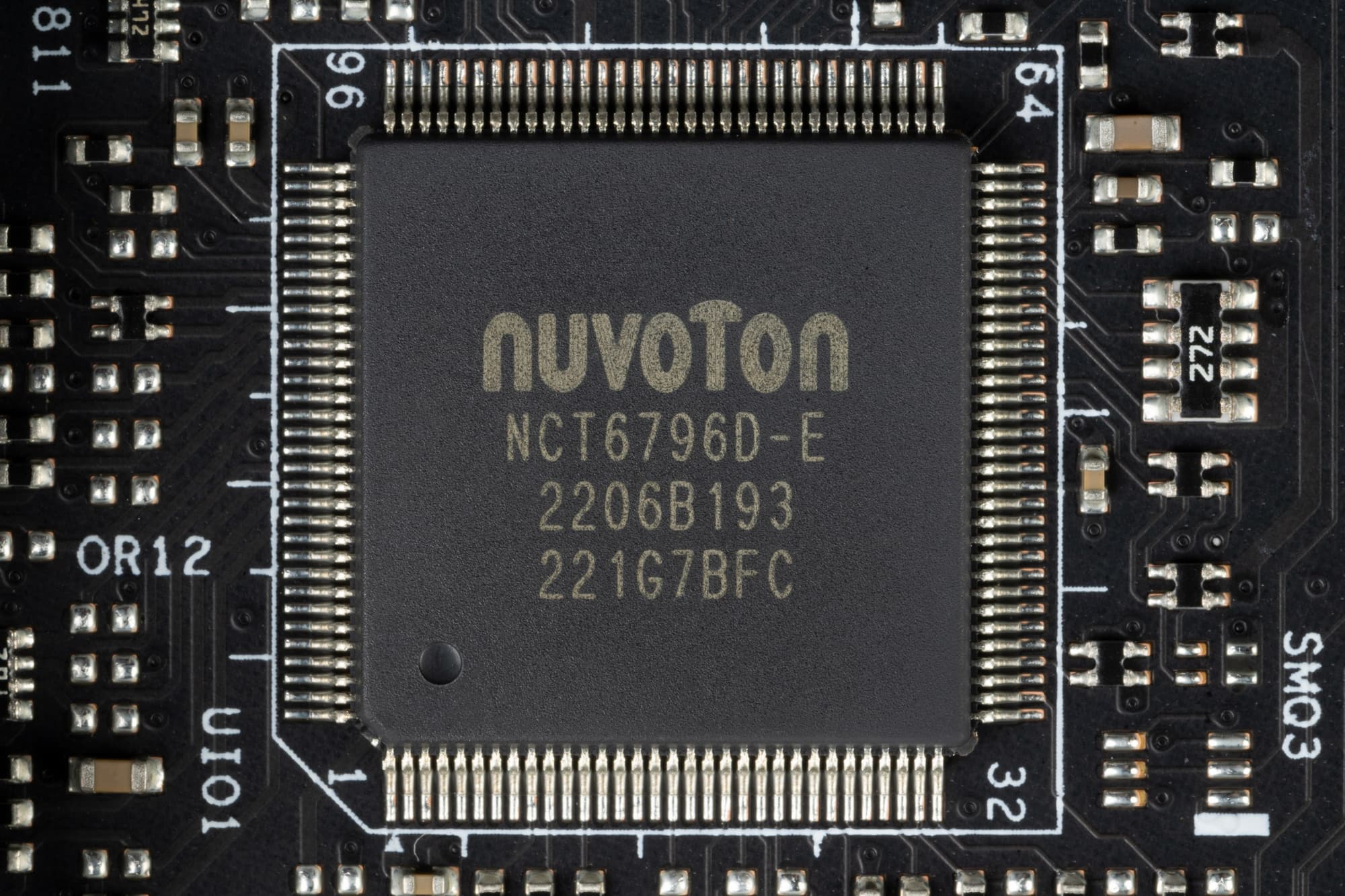

Теперь про охлаждение.

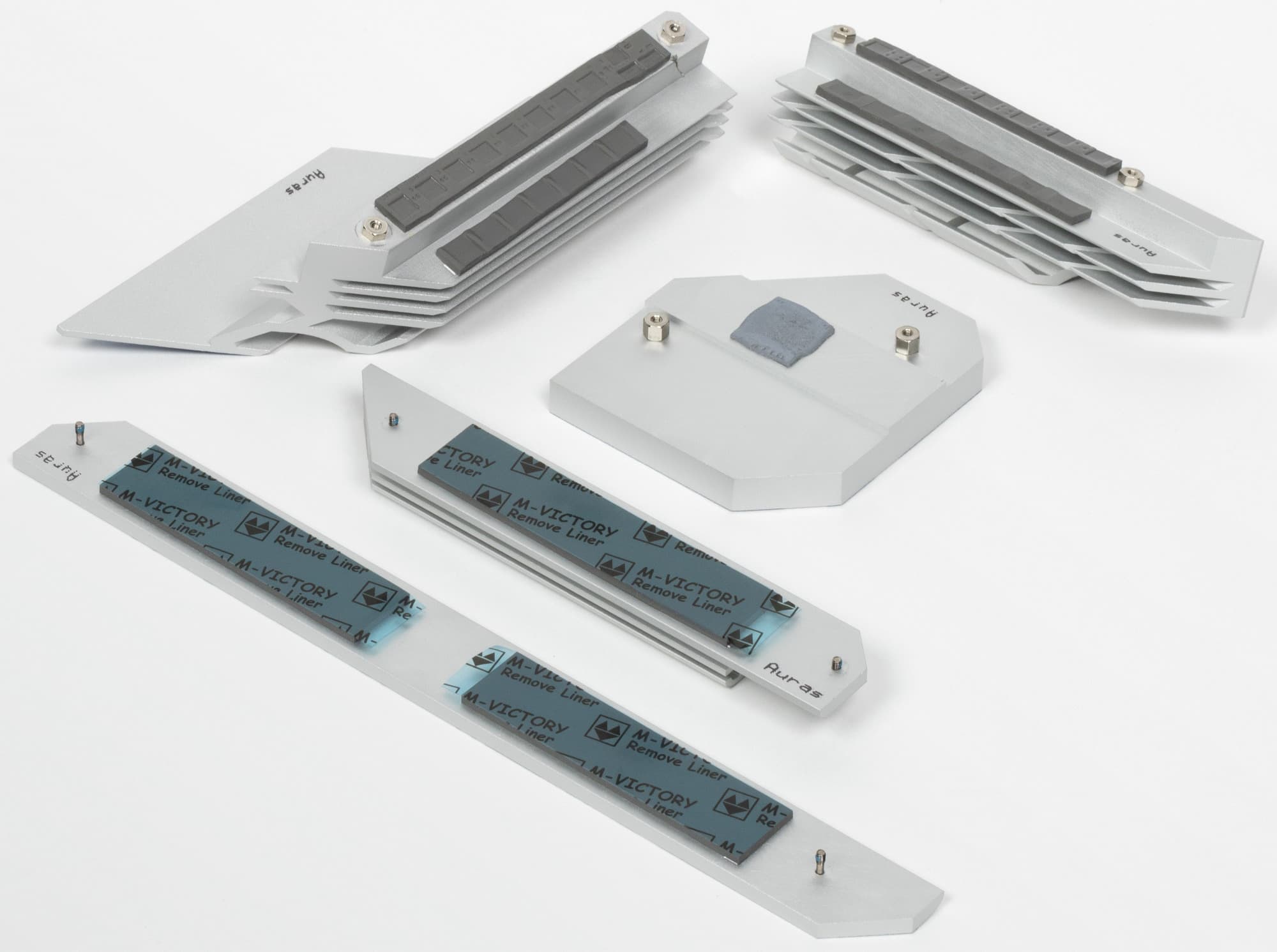

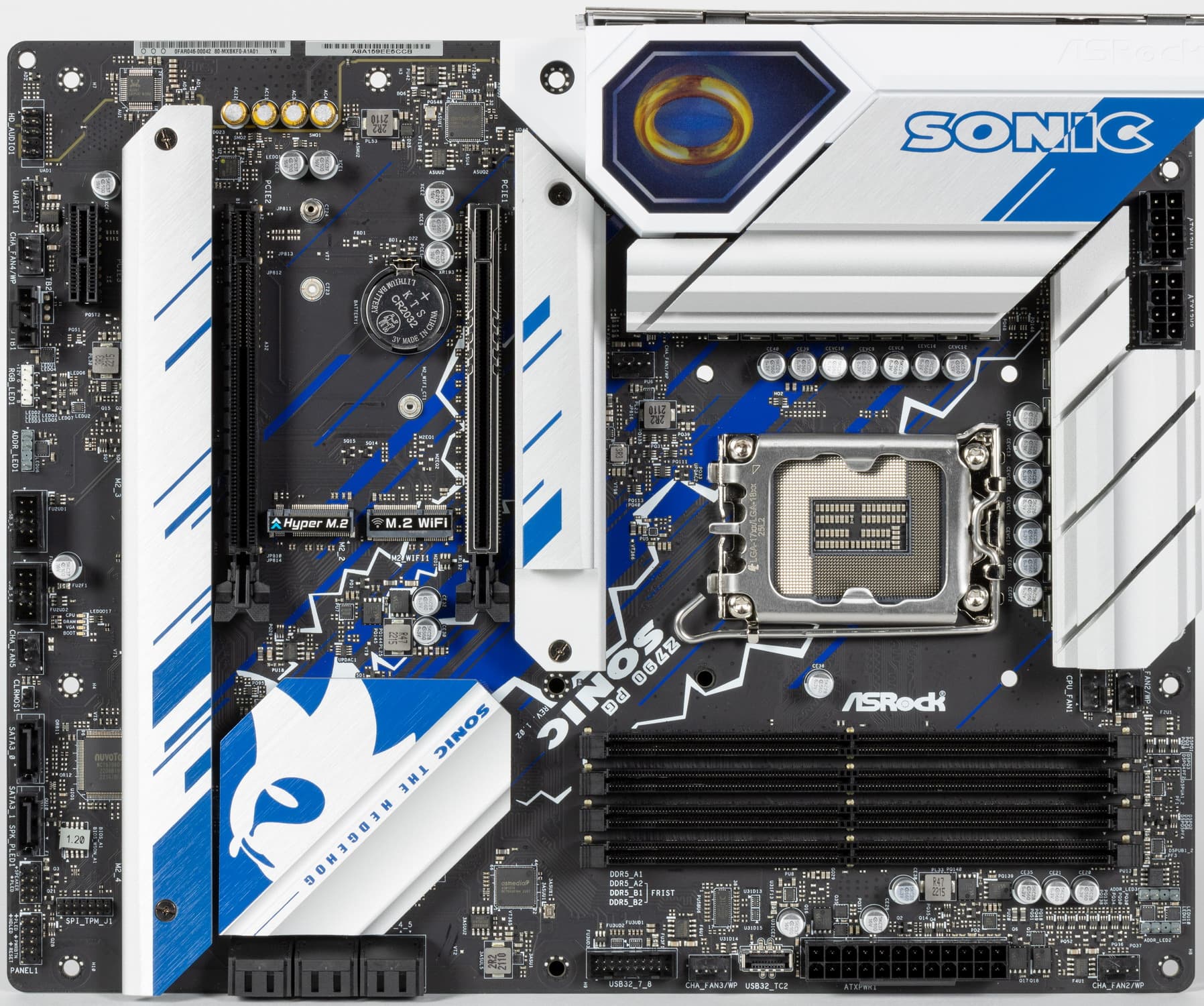

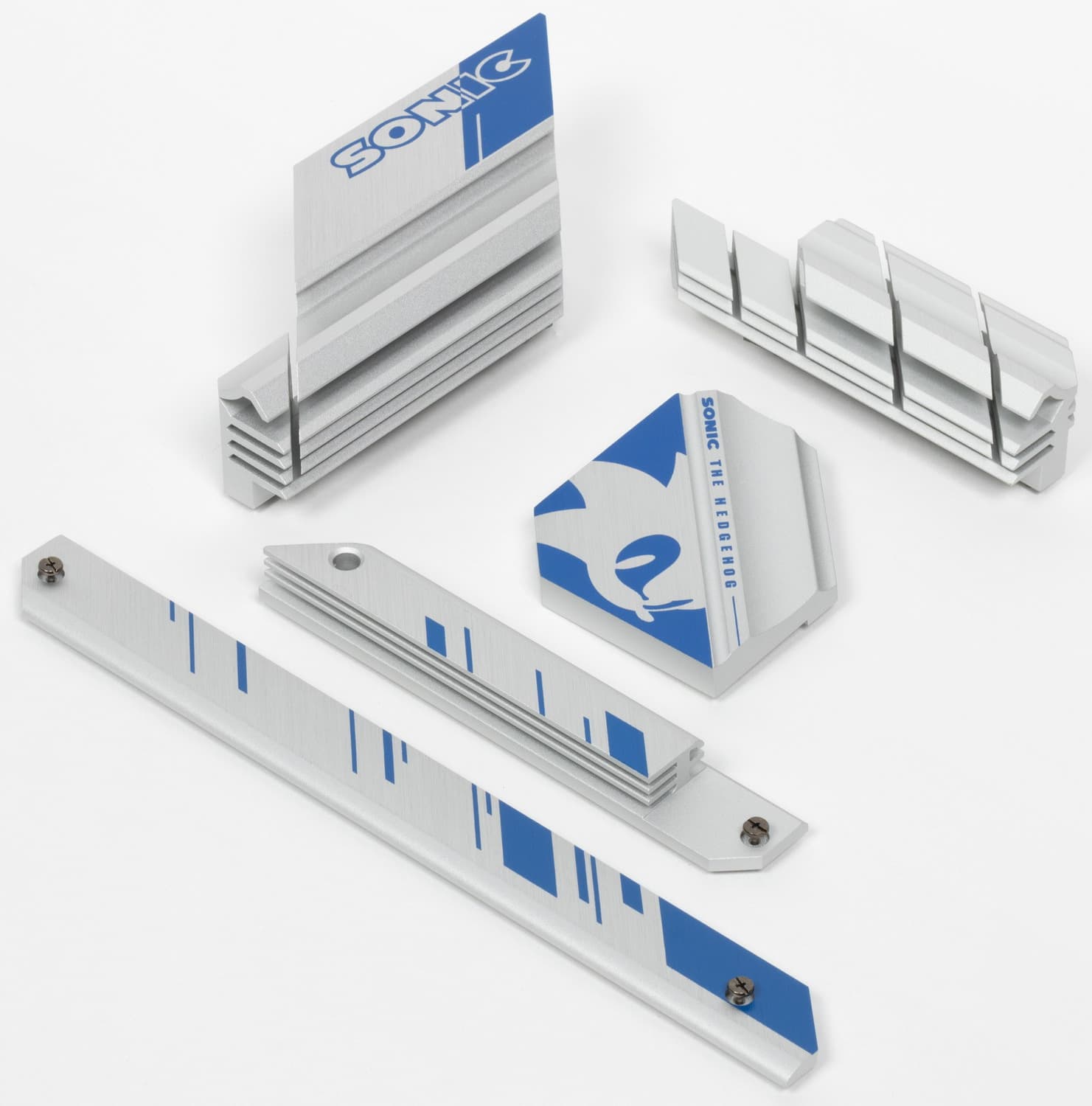

Почти все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

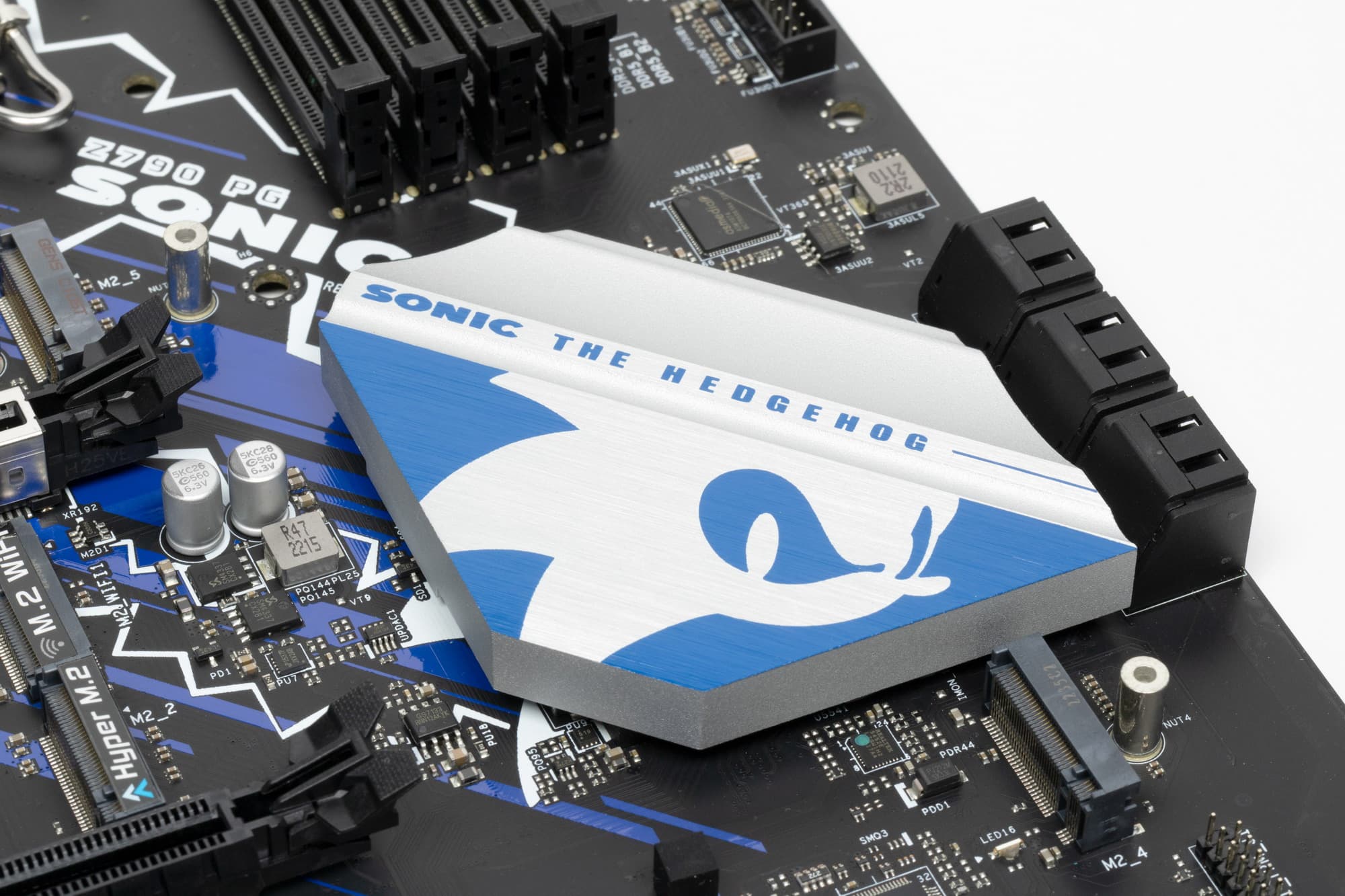

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

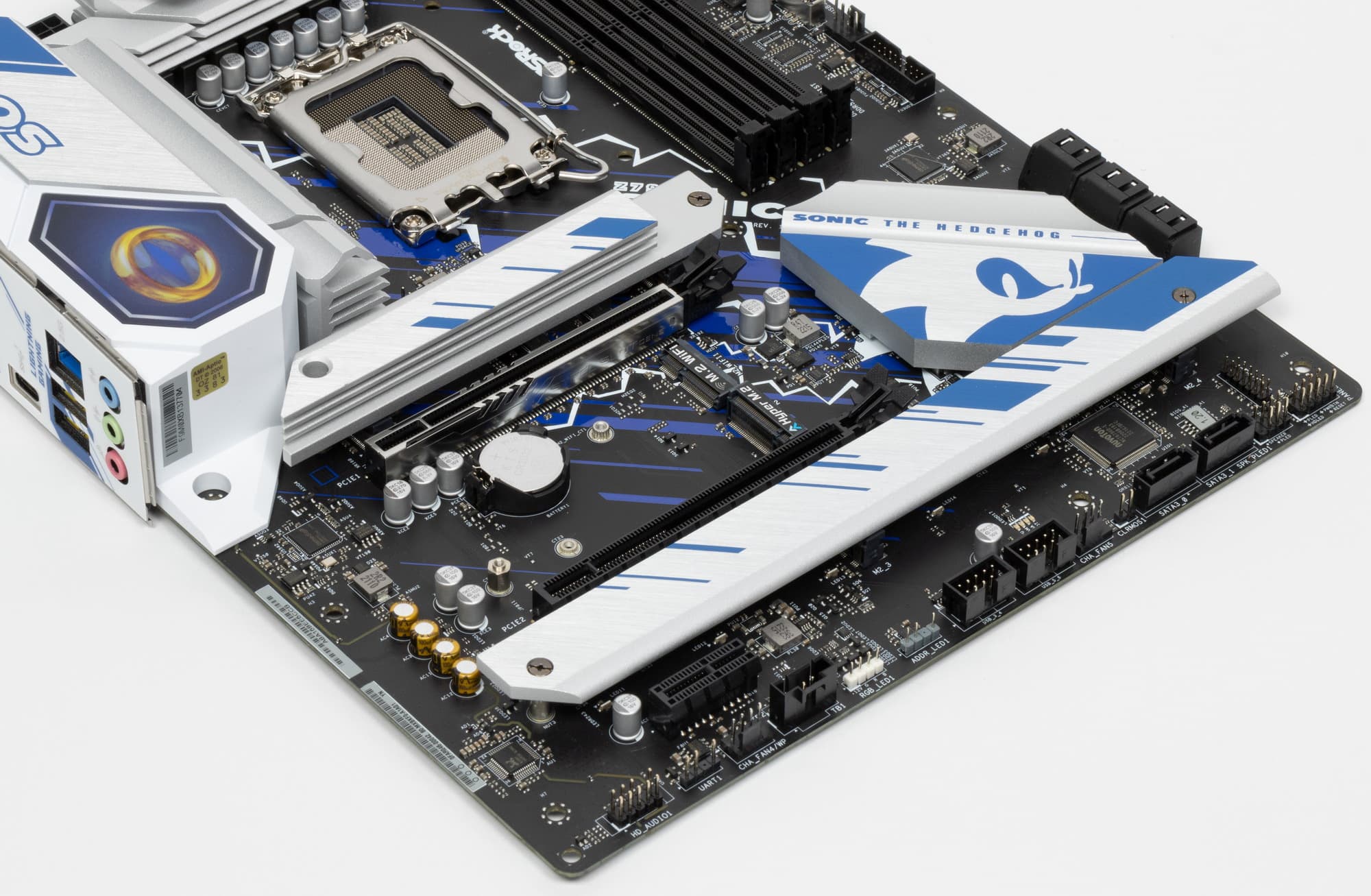

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у двух нижних — общий, а слот М.2_2 – без радиатора.
Материнская плата не имеет бэкплейта.

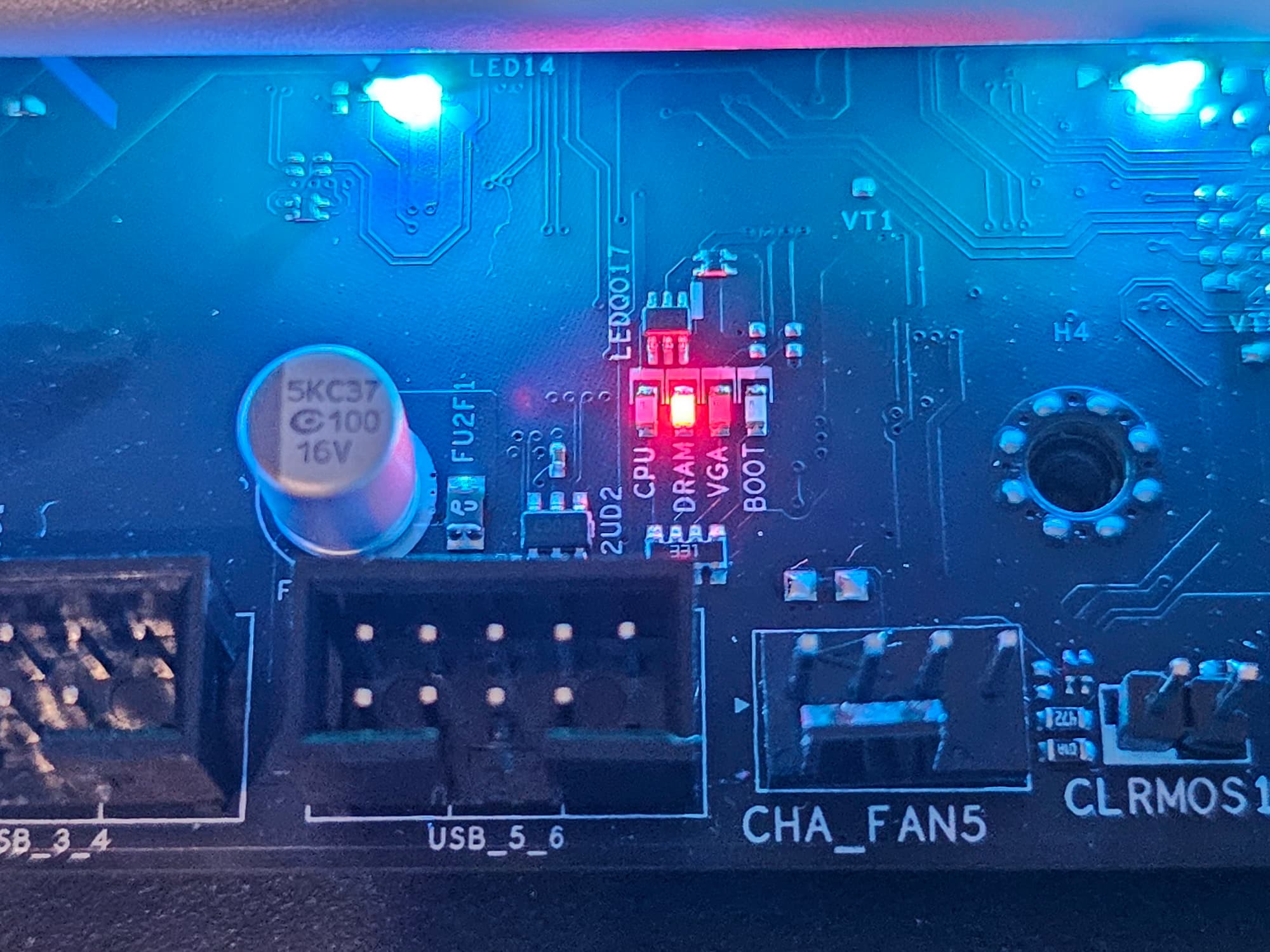

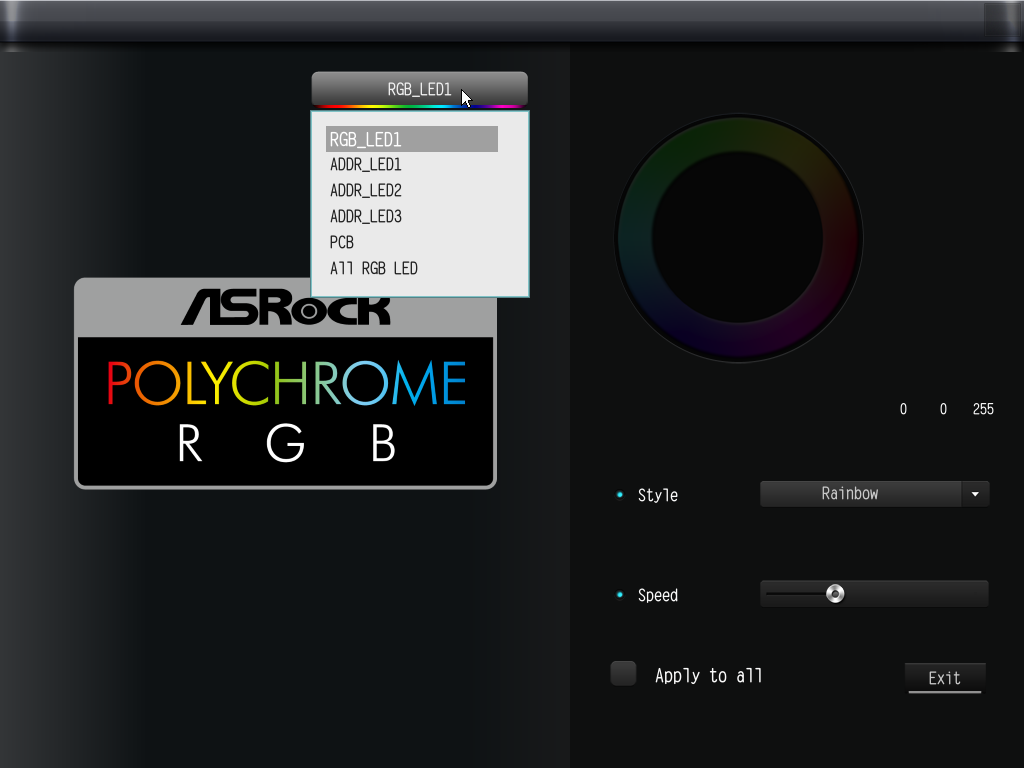

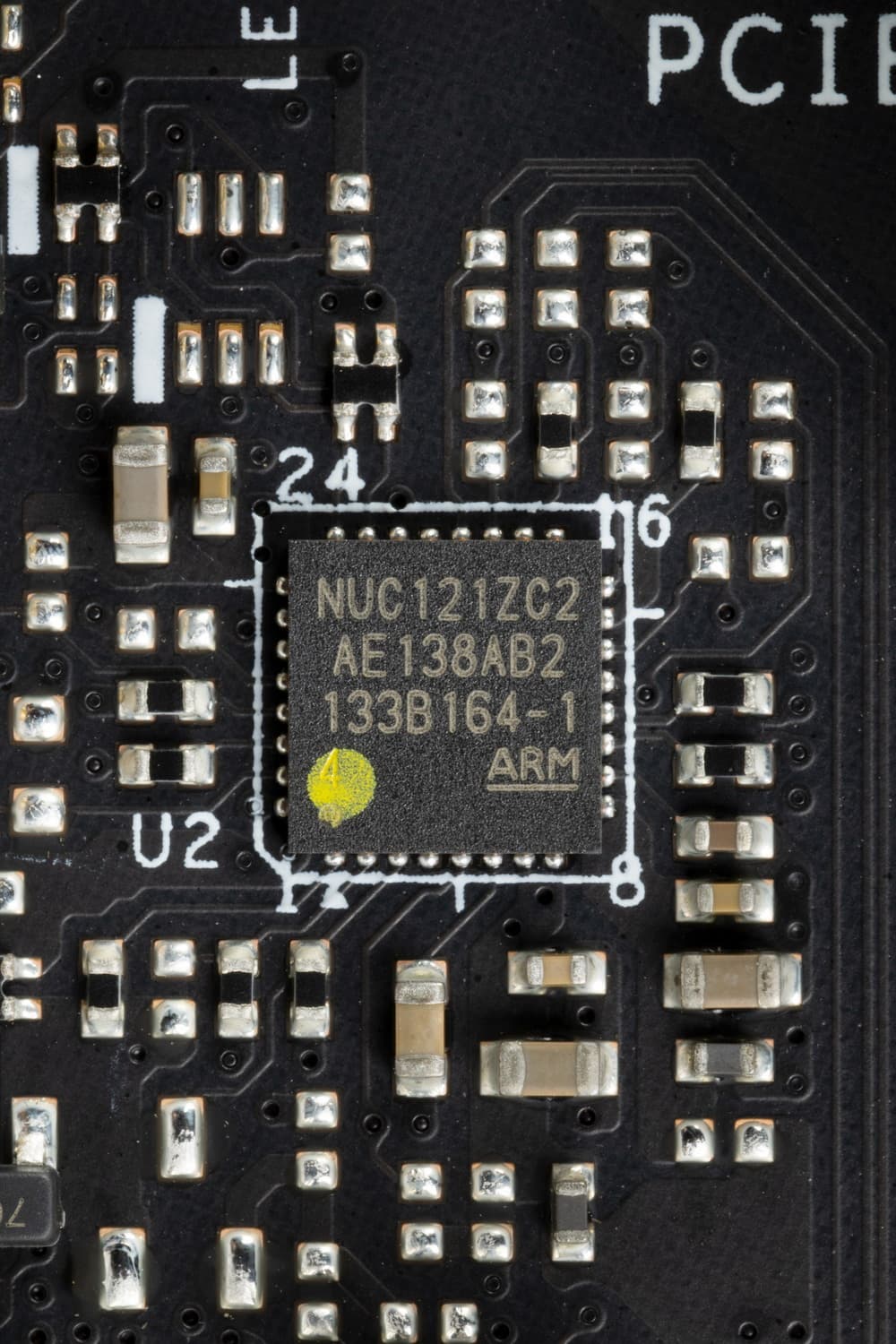

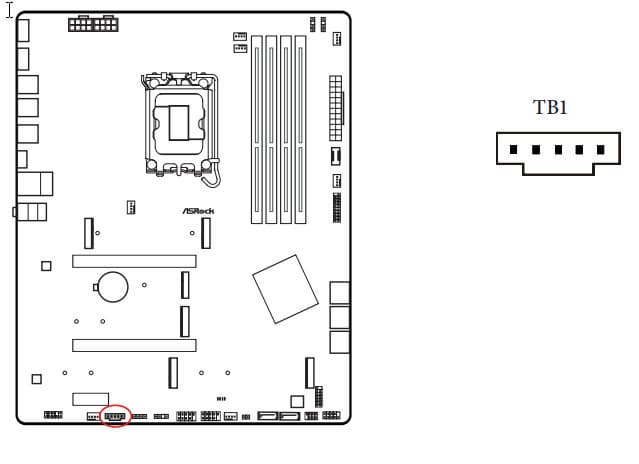

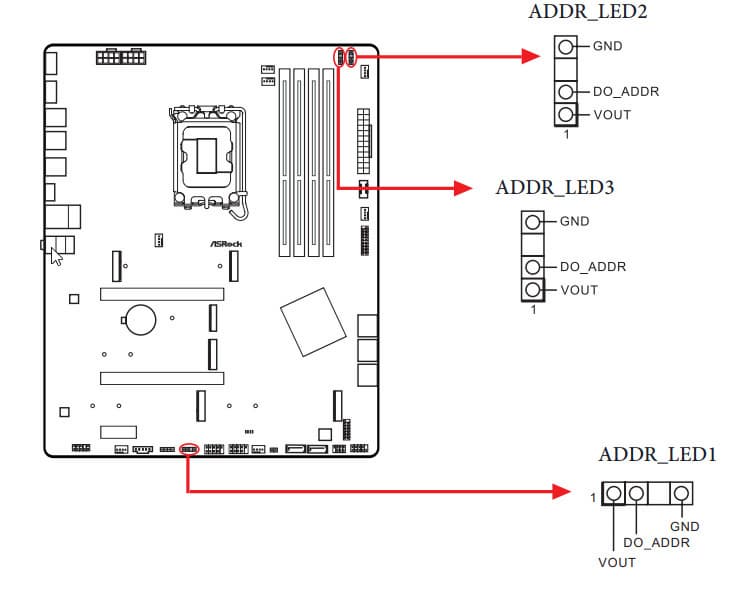

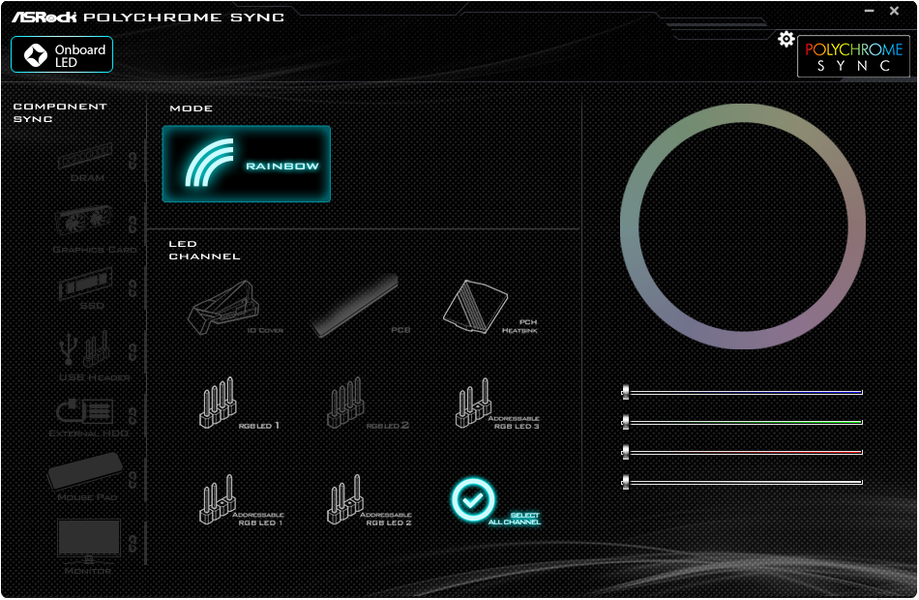

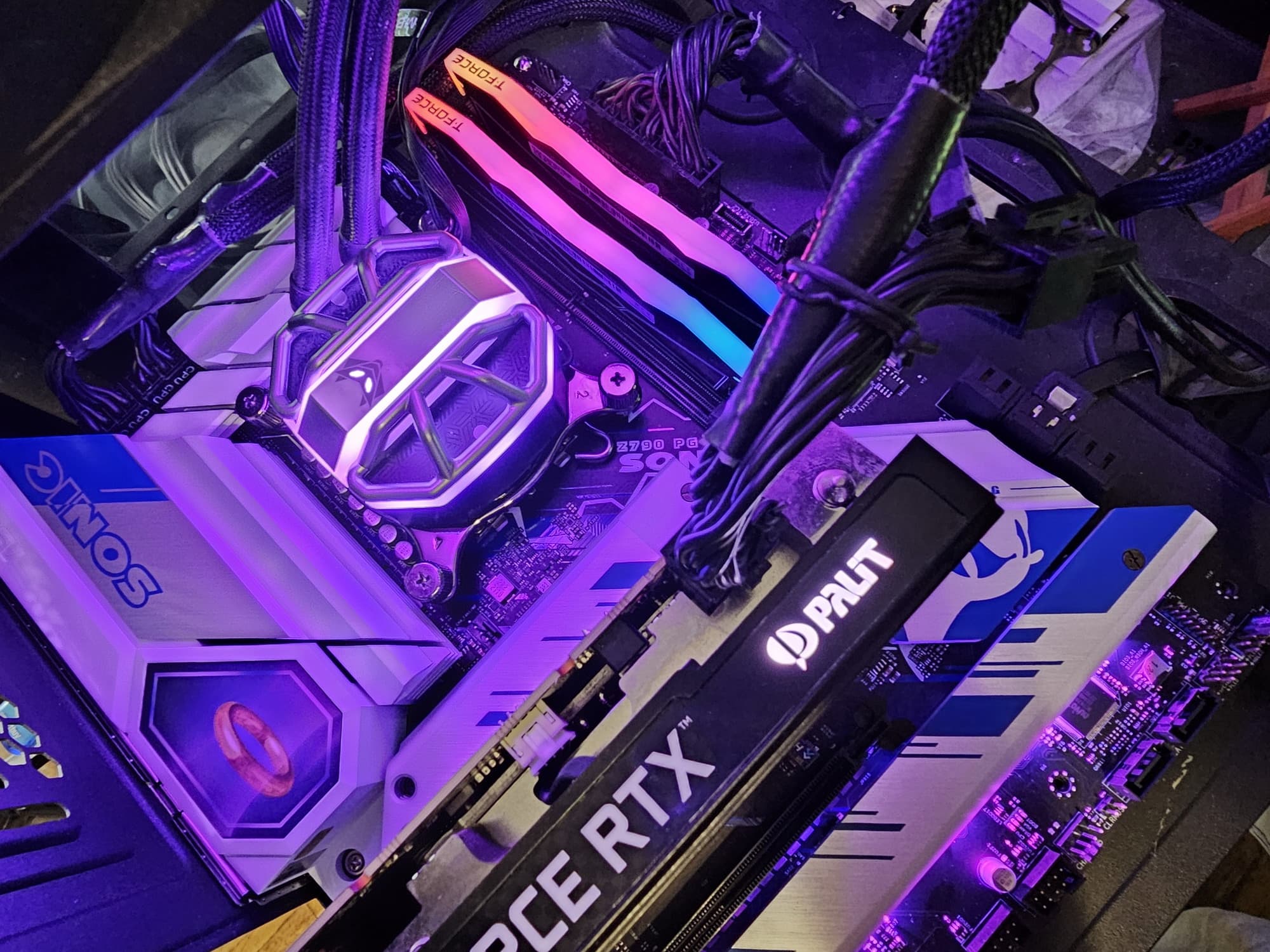

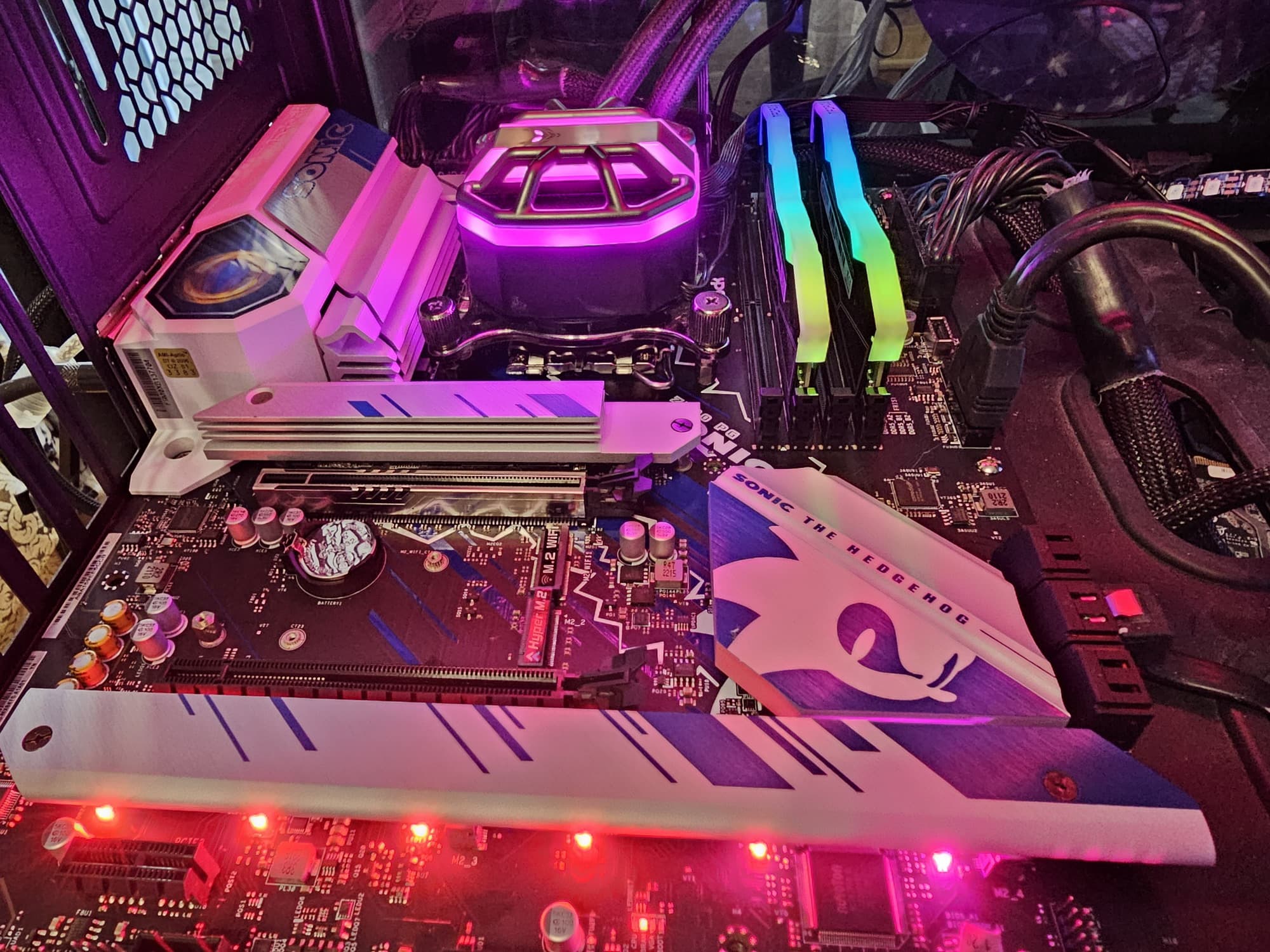

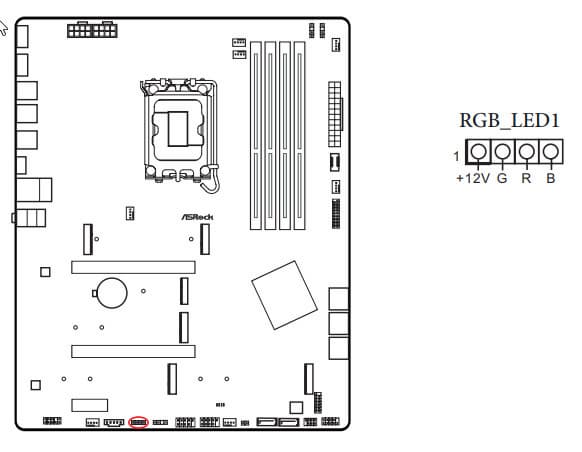

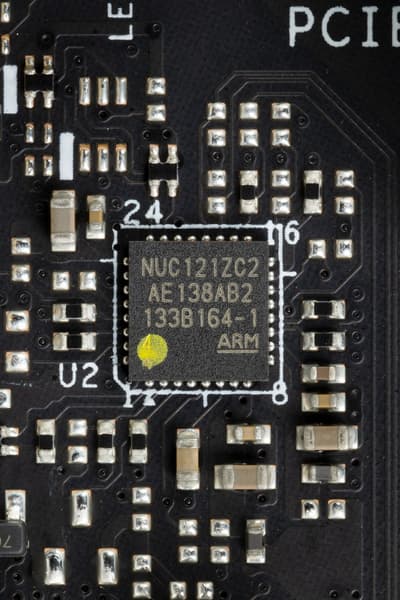

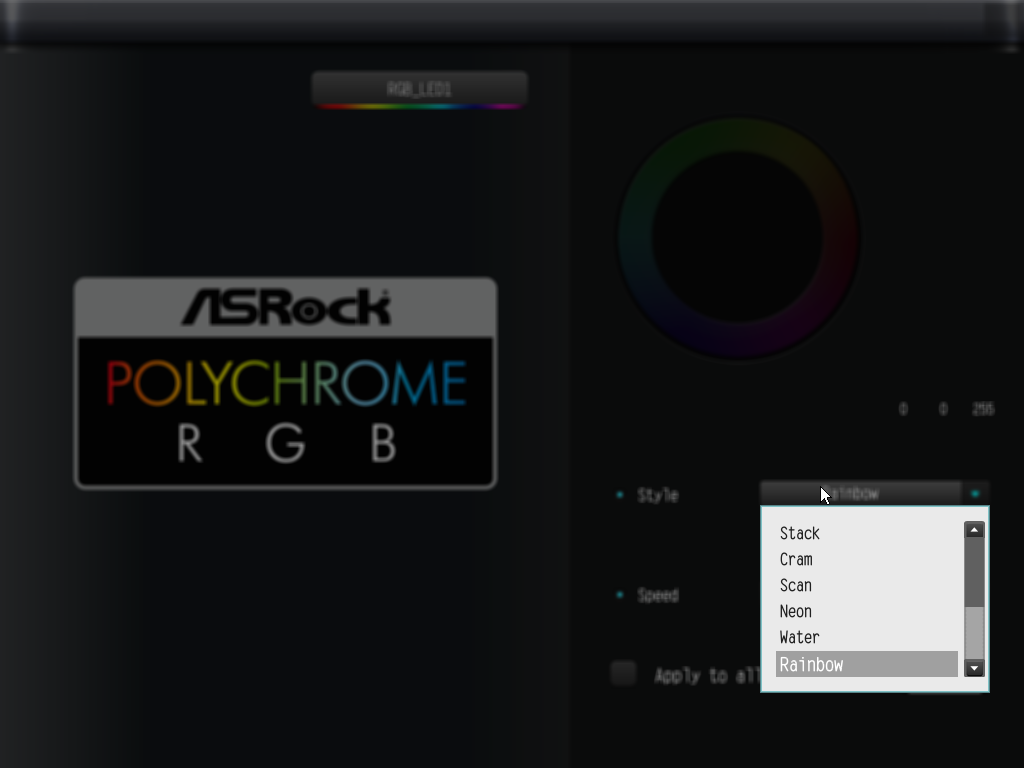

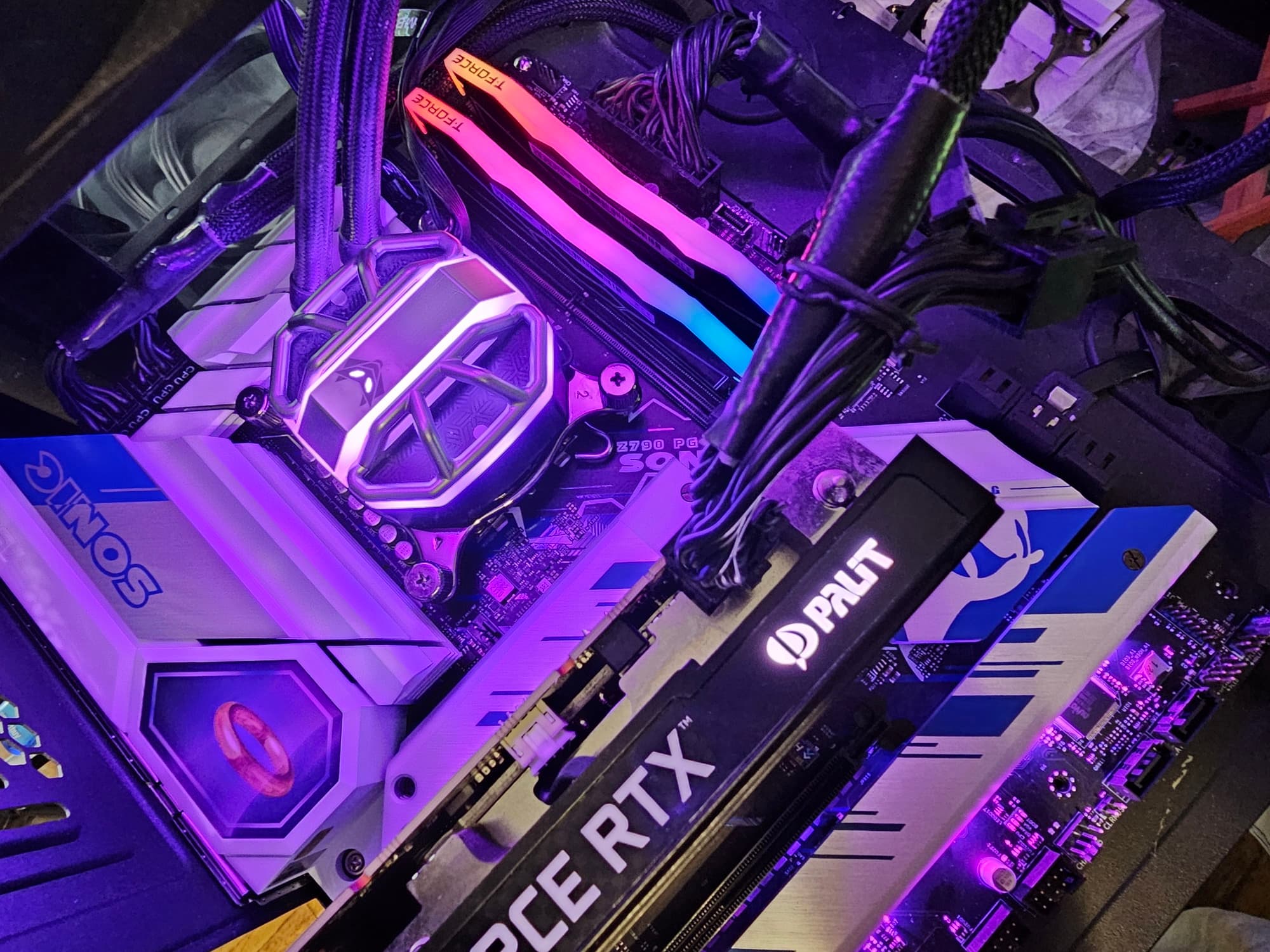

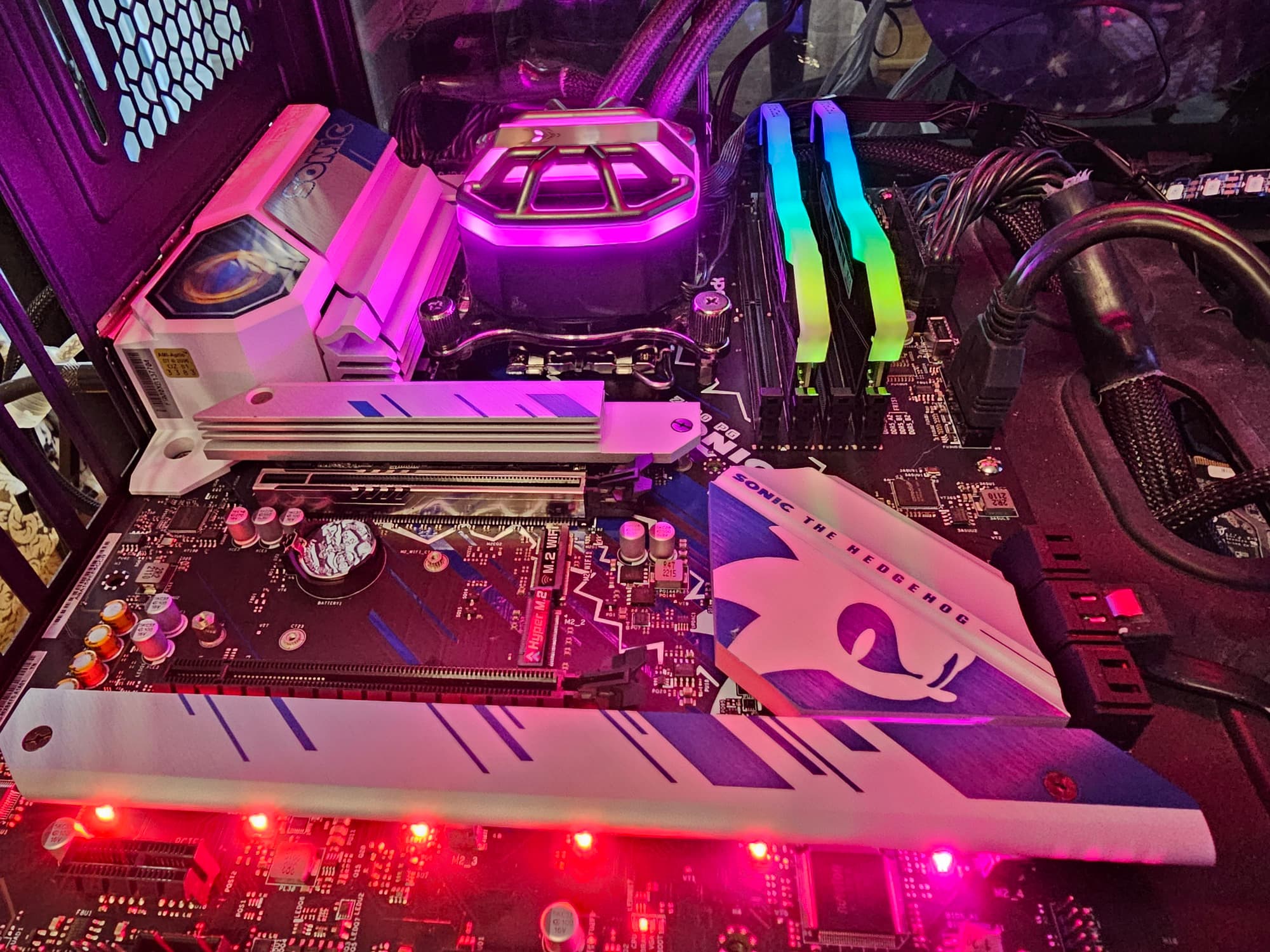

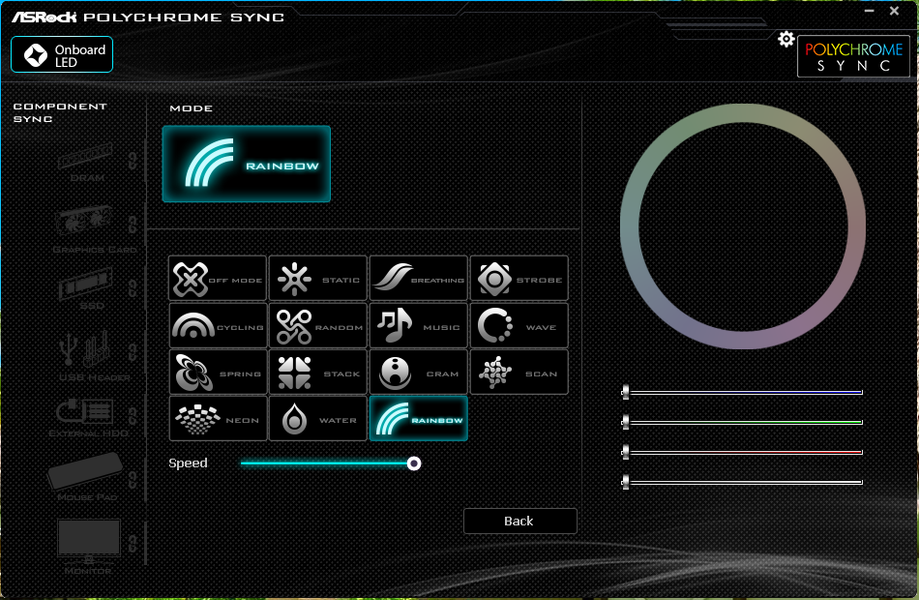

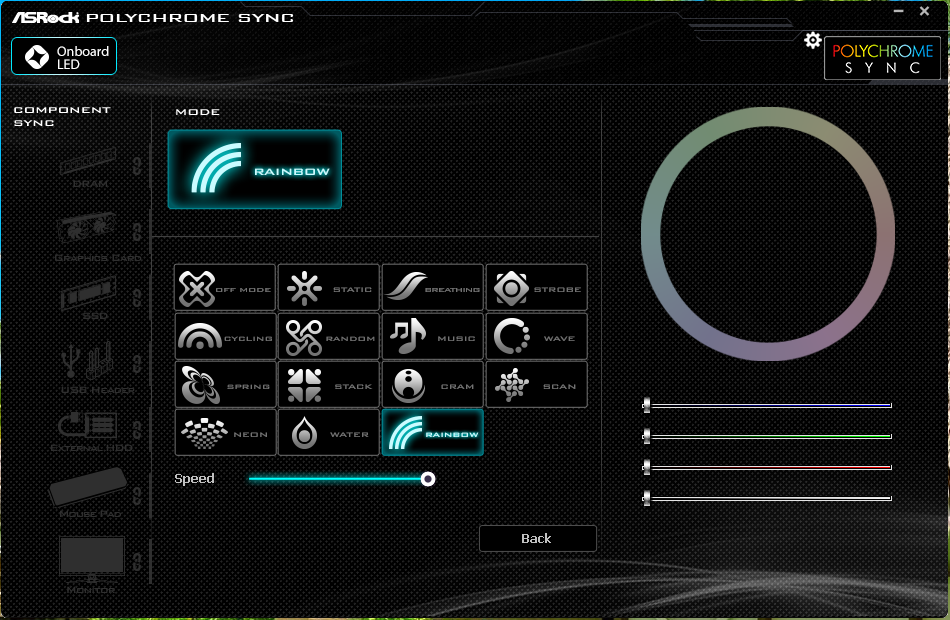

Подсветка

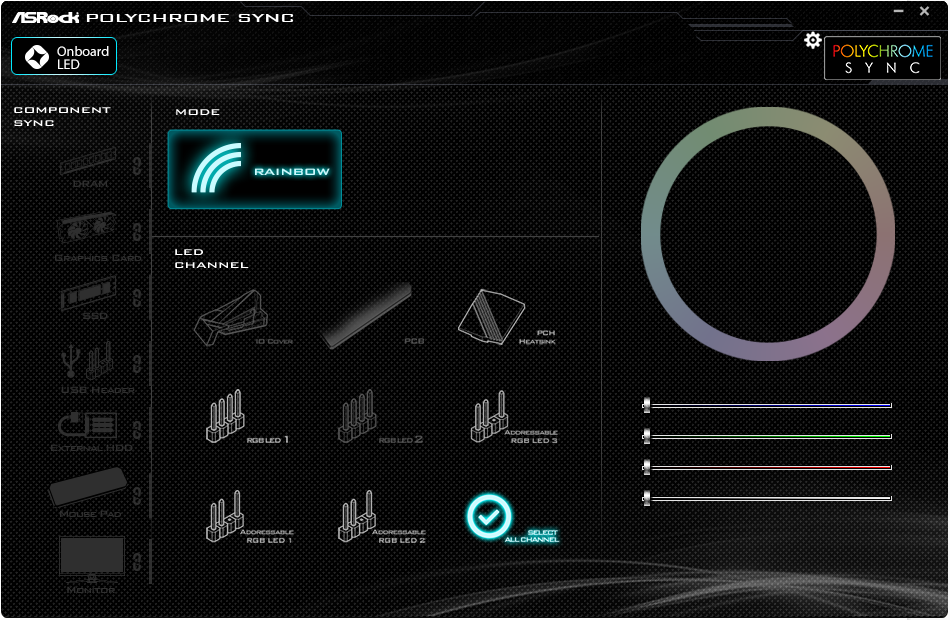

Программное обеспечение под Windows

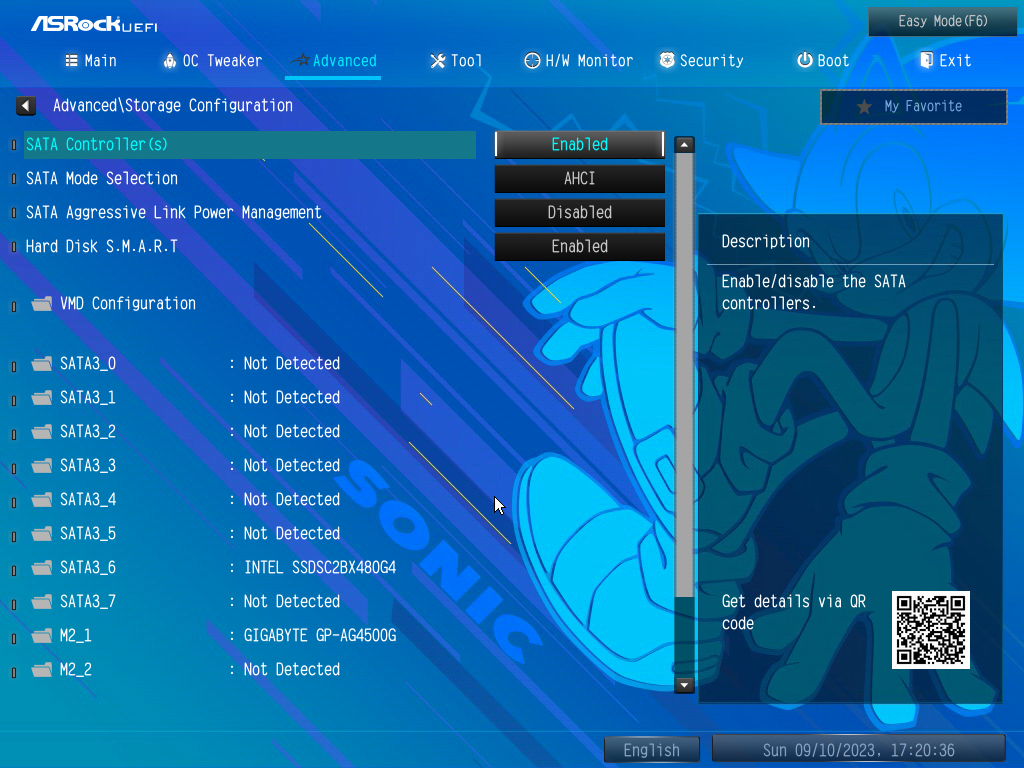

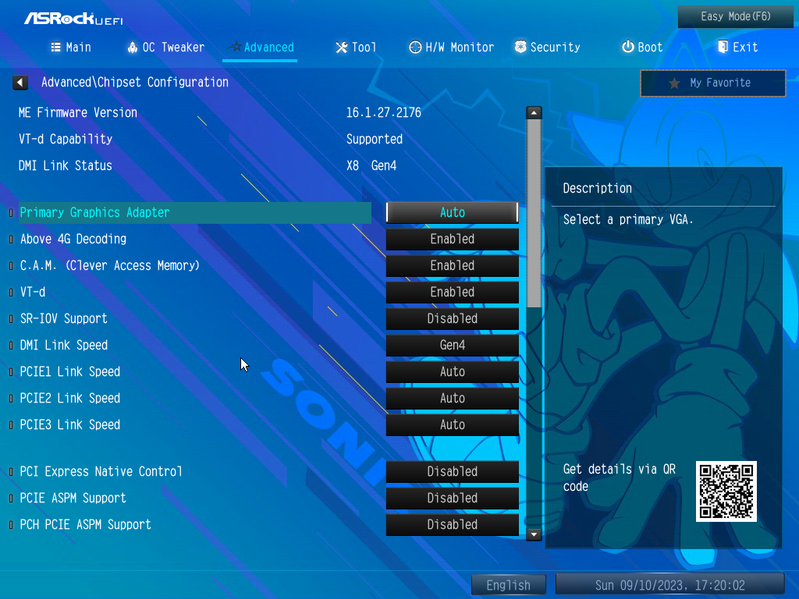

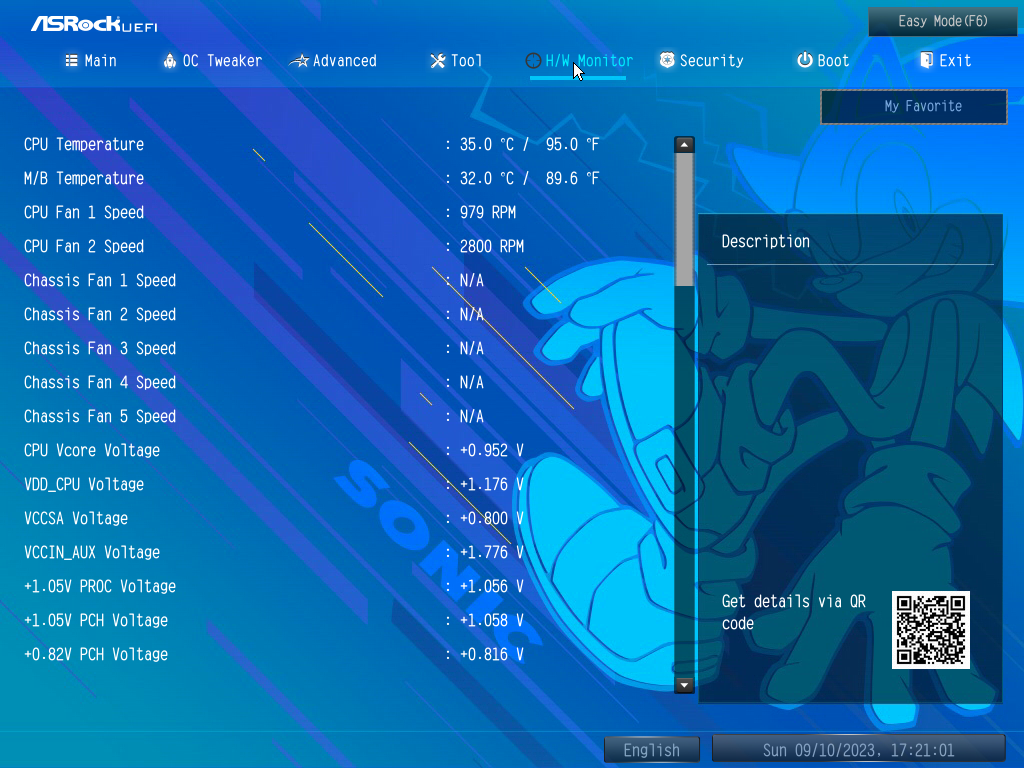

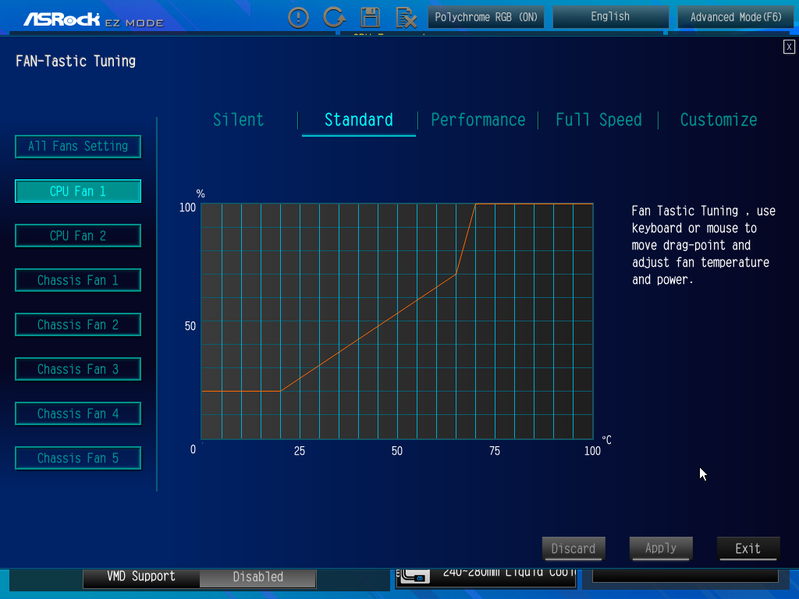

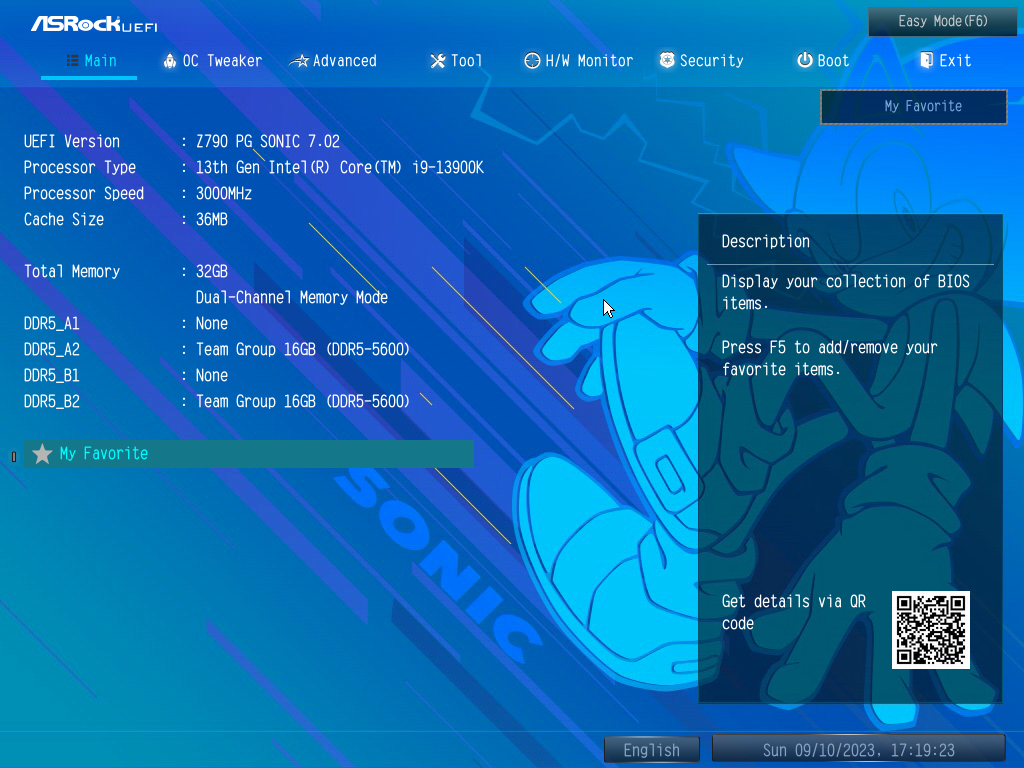

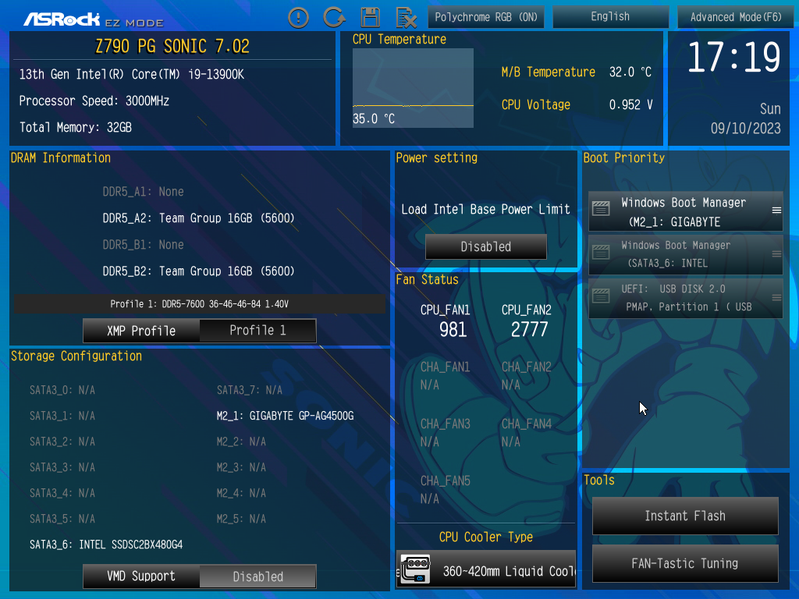

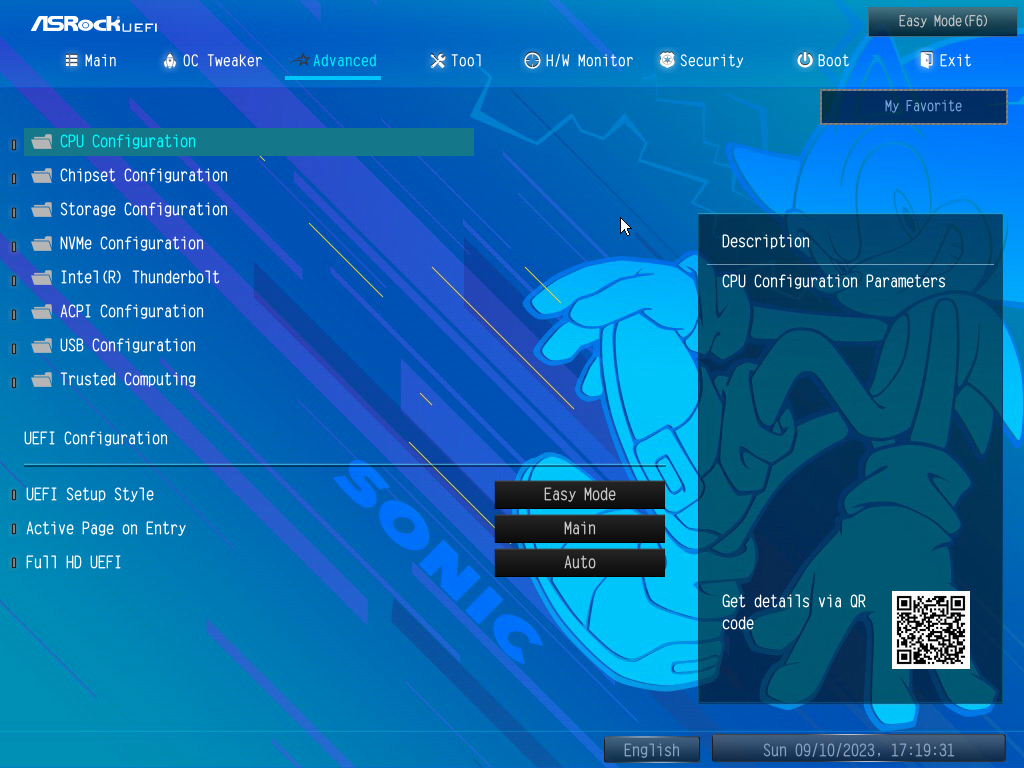

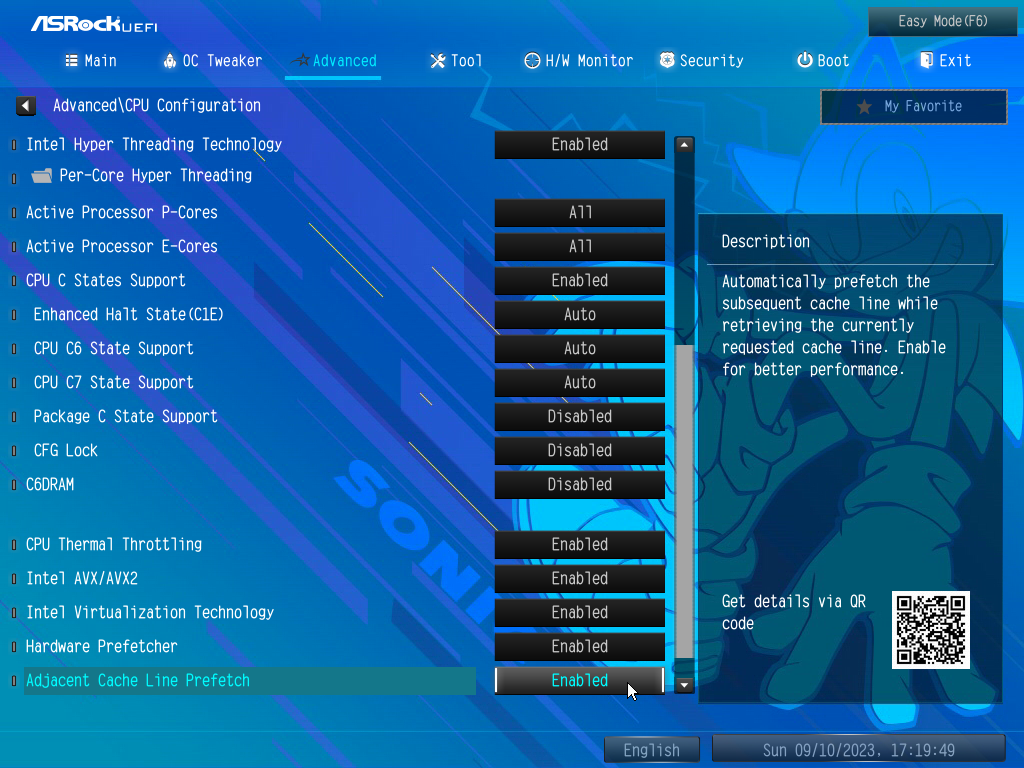

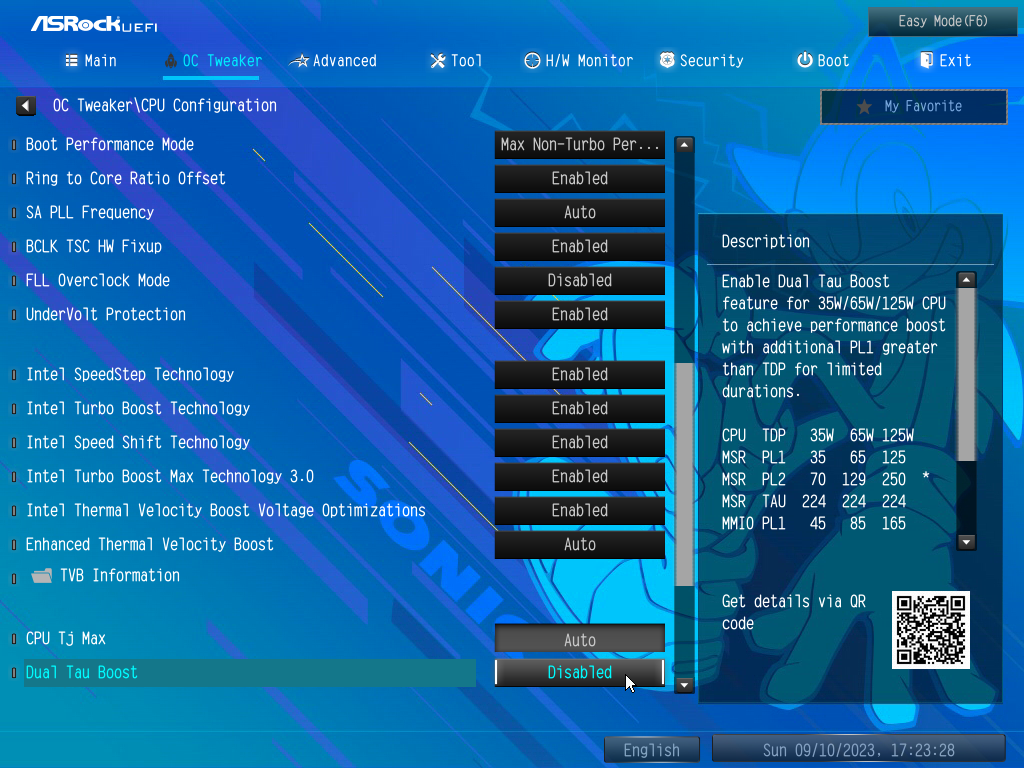

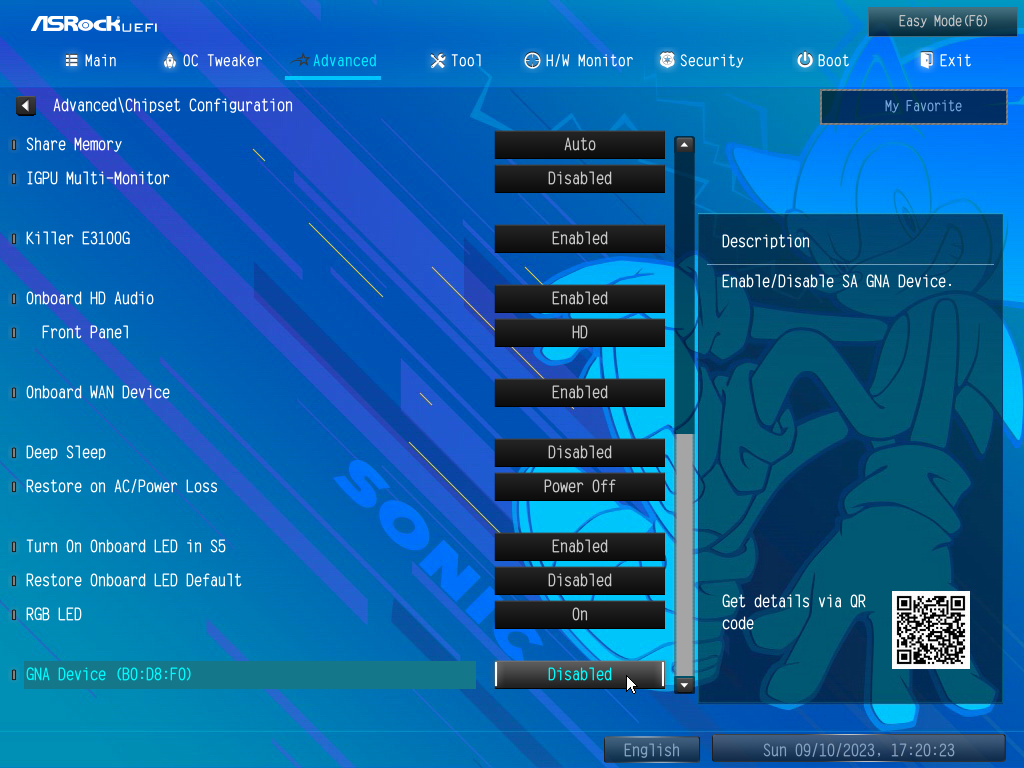

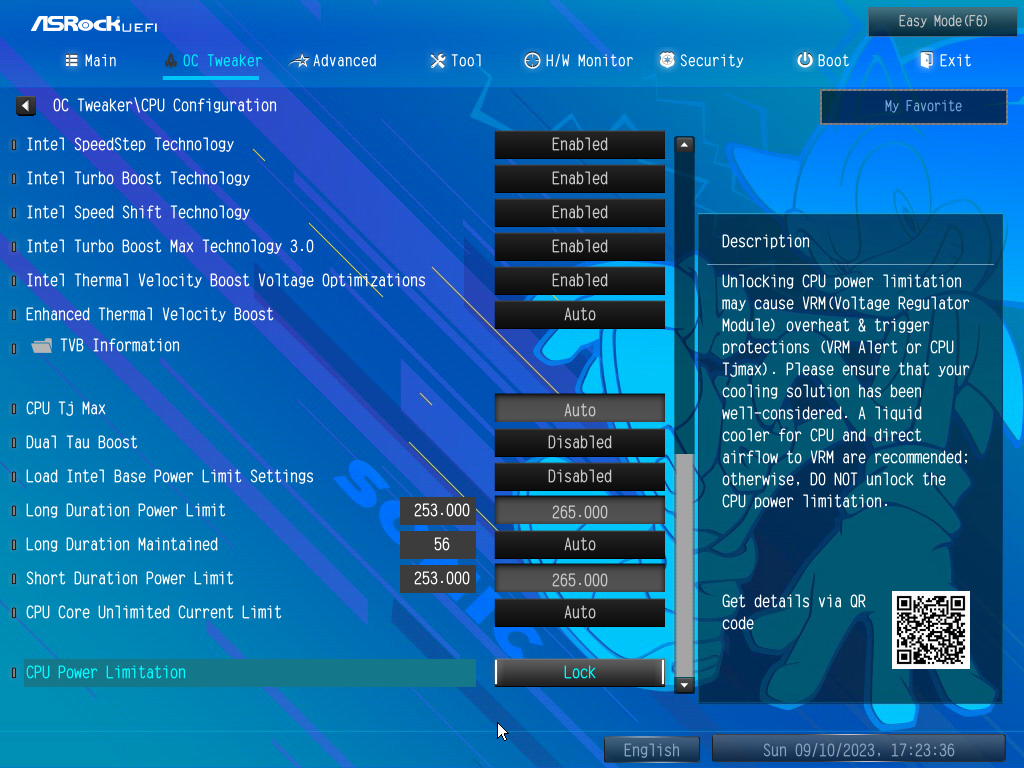

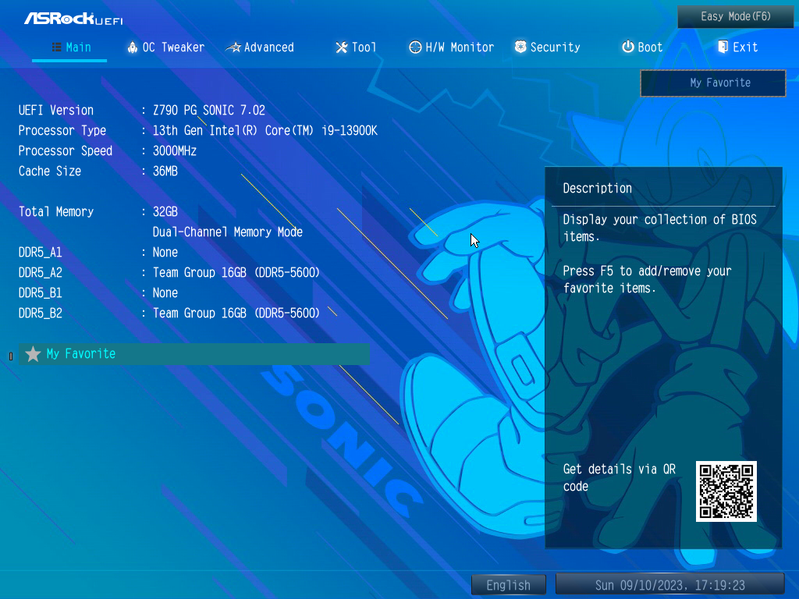

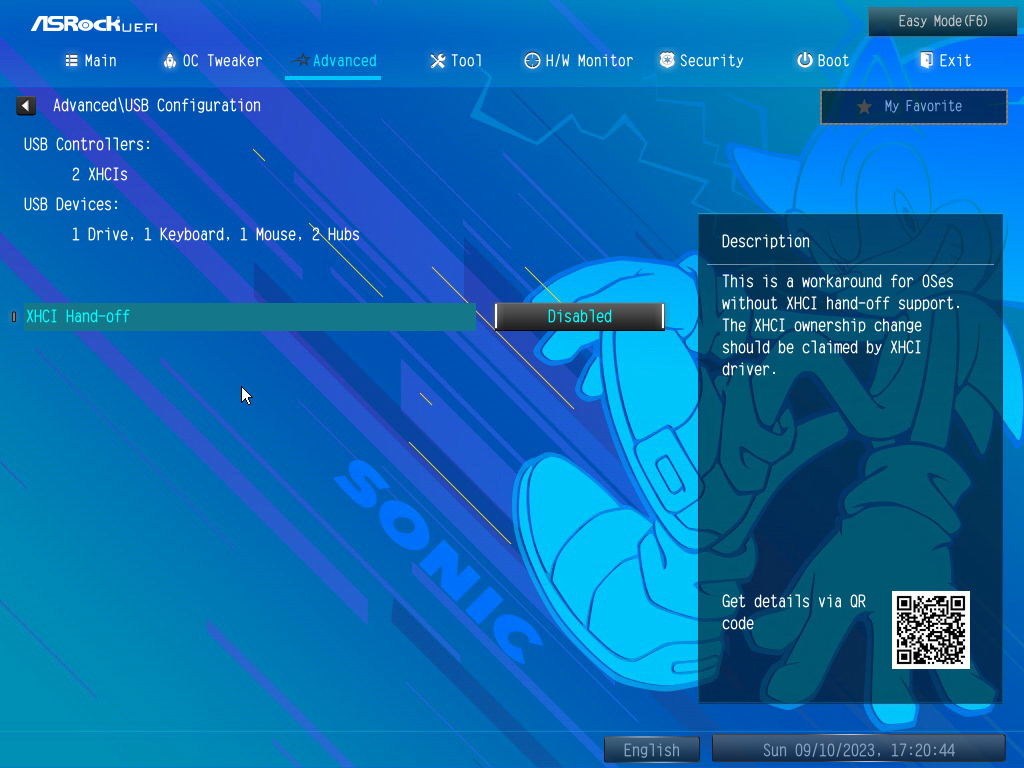

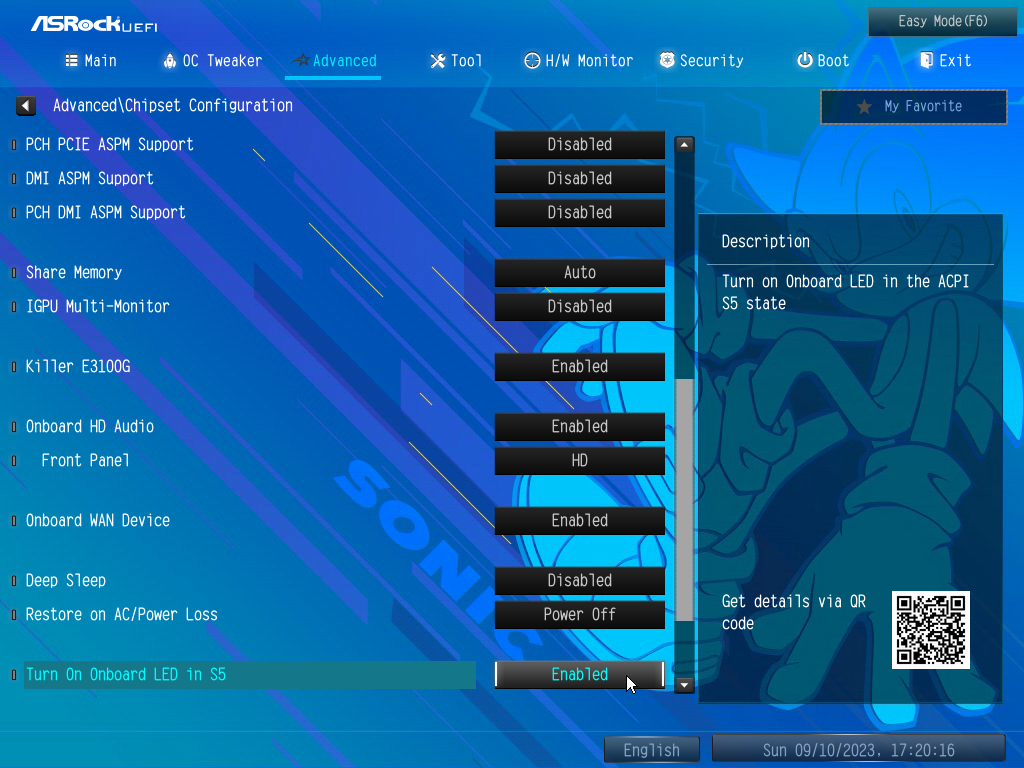

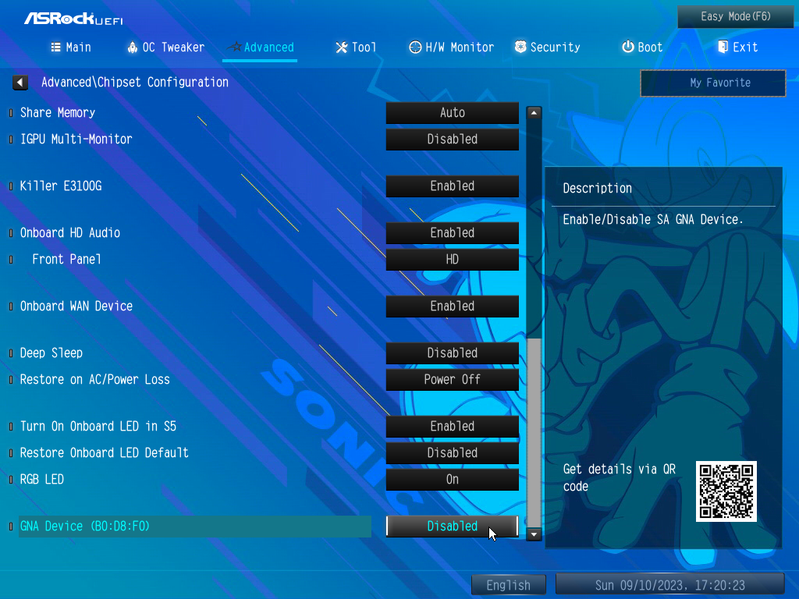

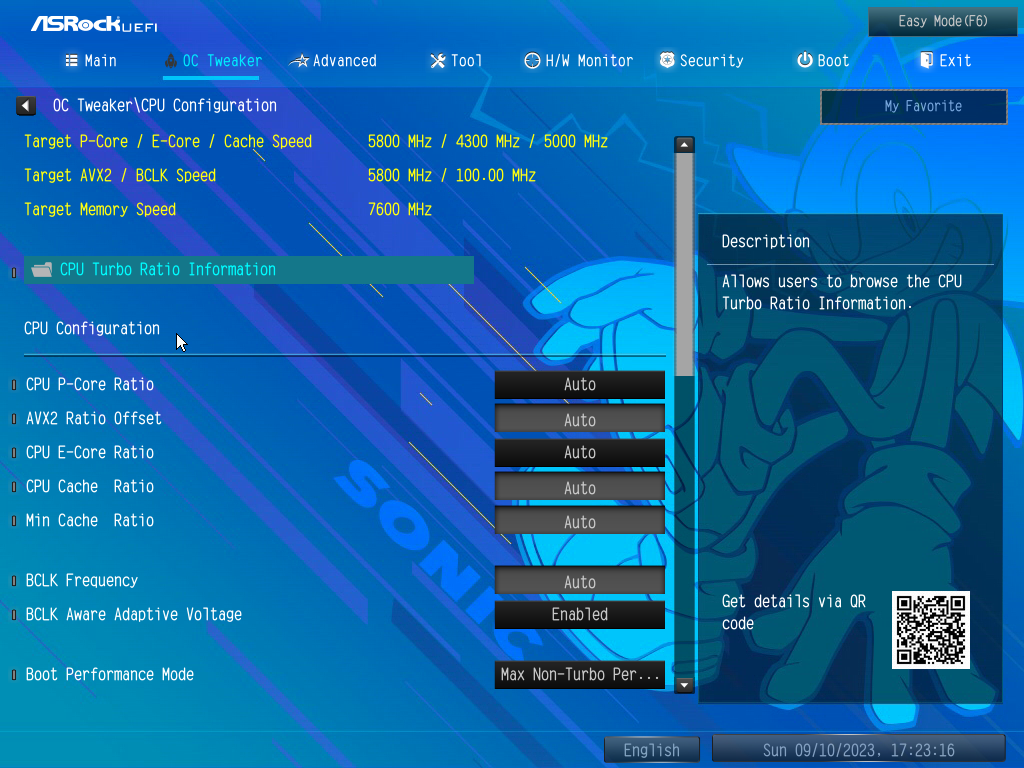

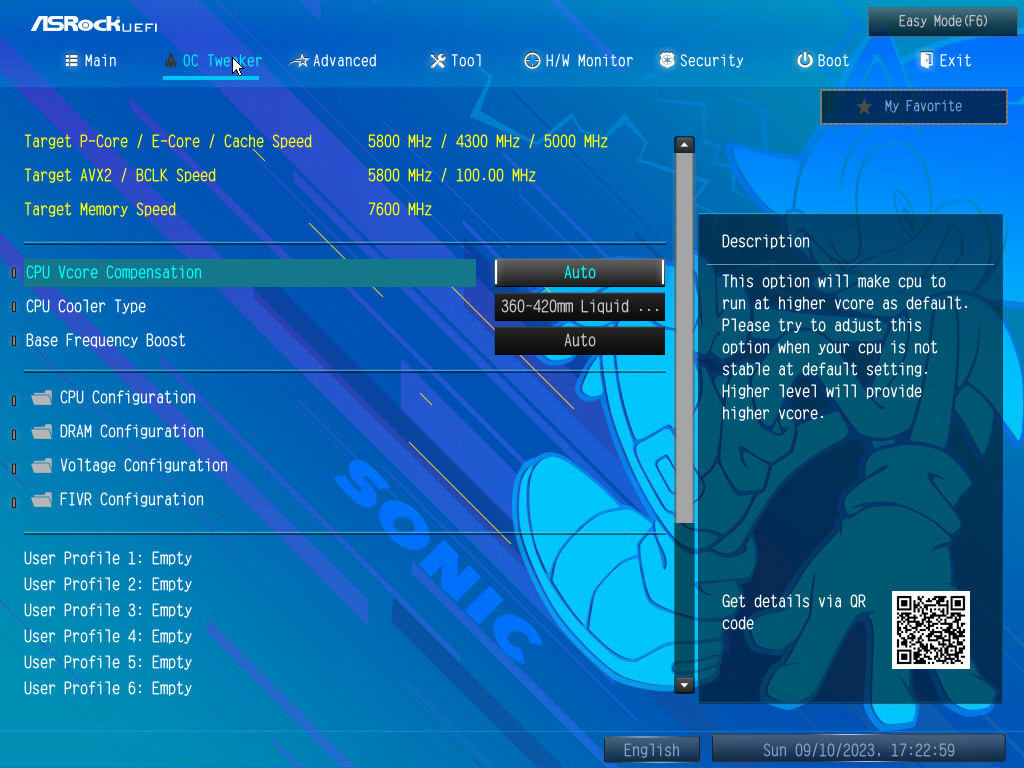

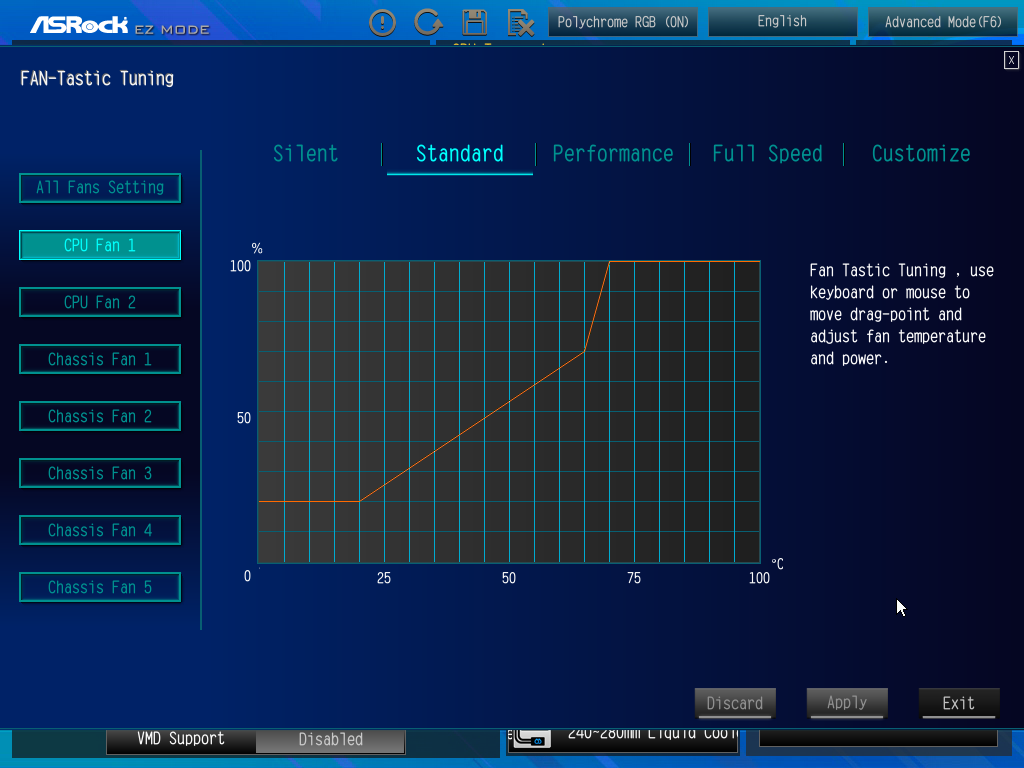

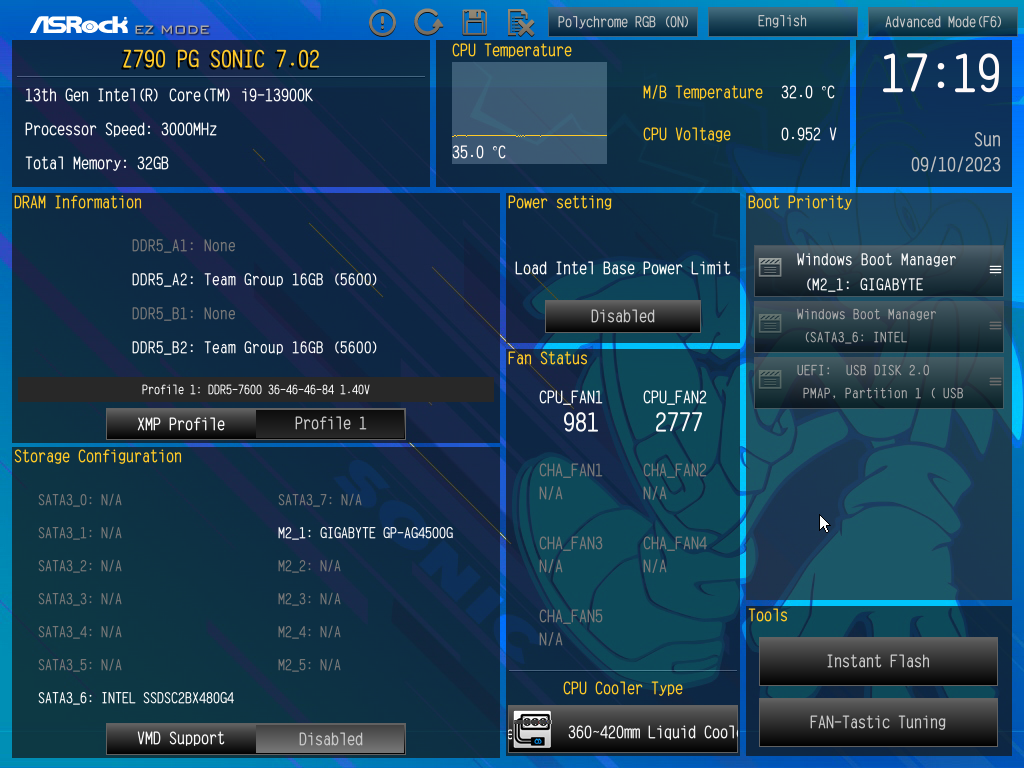

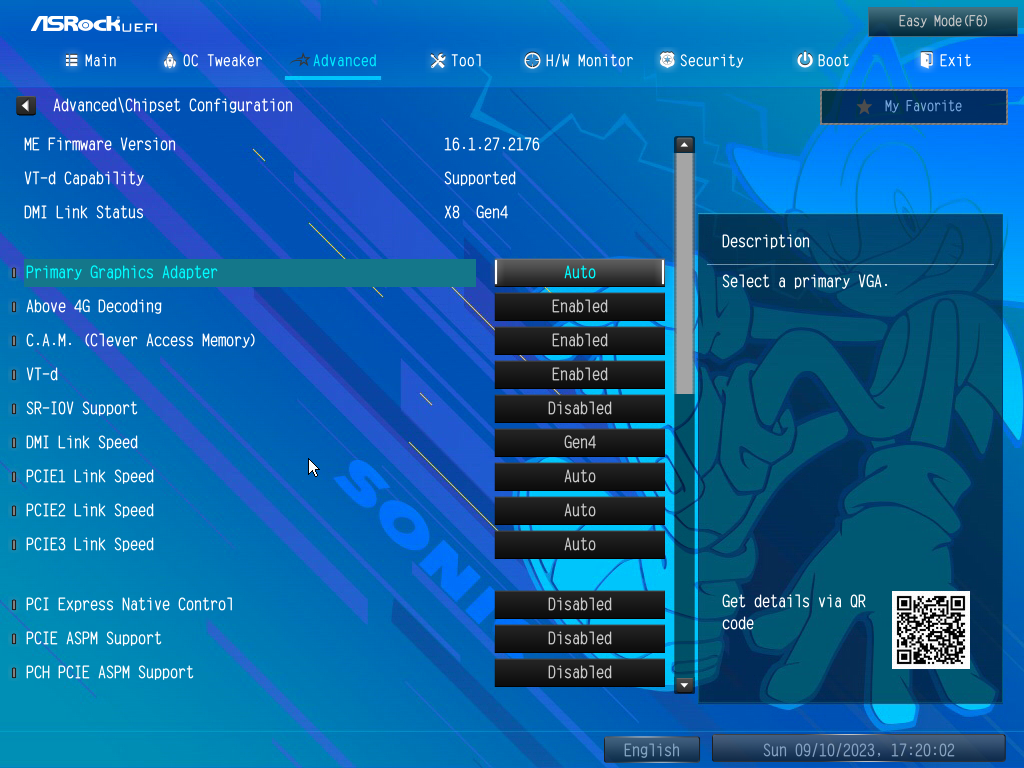

Настройки BIOS
Работоспособность (и разгон)

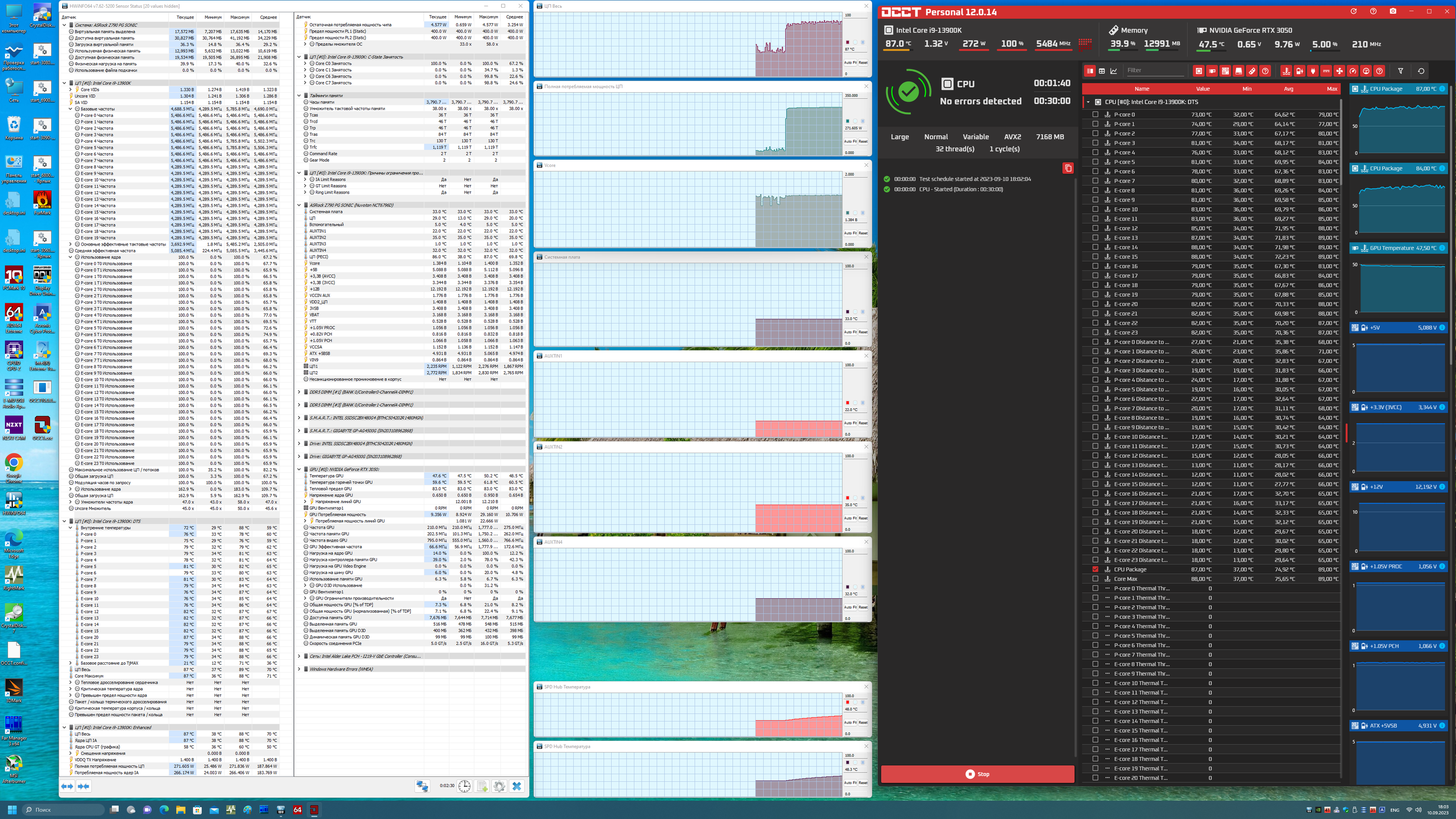

Запускаем все в режиме по умолчанию (MCE находится в автоматическом режиме). Затем нагружаем тестами.
В режиме авторазгона мы получили до 5,5 ГГц по всем P-ядрам, и 4.3 ГГц по всем Е-ядрам. Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку.
Скажу, что несмотря на то, что система питания у данной платы далеко не самая мощная (да и работающая по параллельной схеме), все же авторазгон получился весьма высоким. Мы знаем, что обычно система, определив мощное питание матплаты, выставляет очень приличные частоты. Что касается остальных параметров работы компонентов по нагреву, то все они были в норме. Потребление CPU переваливало за 250 Вт.
Выводы
ASRock Z790 PG (Phantom Gaming) Sonic — эффектная материнская плата на топовом чипсете Intel Z790. Поддержка периферии тут минимальная (за исключением количества портов SATA), никаких наворотов нет, поэтому и стоимость платы минимум раза в 2 ниже, чем у флагманских моделей на том же чипсете — 25-30 тысяч рублей на момент подготовки обзора.
Тем не менее, у ASRock Z790 Phantom Gaming Sonic имеется 16 портов USB разных видов, включая 2 очень быстрых USB 3.2 Gen2, 7 USB 3.2 Gen1, а также один USB 3.2 Gen2×2. Плата предлагает 2 слота PCIe х16, один из которых получает от процессора 16 линий PCIe версии 5.0, а другой работает в режиме x4 (подключен к Z790), плюс слот PCIe x1. Также у платы формально 5 слотов M.2, но на деле — 4: 2 слота подключены напрямую к процессору, при этом один линиями PCIe 4.0, а другой делит линии PCIe 5.0 со слотом PCIe x16, вынуждая последний переходить в режим х8, и в эти два «процессорных» слота одновременно можно установить только один модуль. Три других слота М.2 подключены к чипсету Z790 линиями PCIe 4.0. Плата имеет 7 разъемов для вентиляторов.
А вот что касается SATA, то в арсенале платы аж 8 таких портов! Система питания процессора не самая мощная, но все же способная обеспечить работу любых совместимых процессоров с приличным запасом на разгон. А вот сетевые возможности скромные: всего один проводной контроллер 2,5 Гбит/с и пустой слот M.2 (E-Key) для приобретаемого отдельно беспроводного контроллера. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.
И конечно же, особый интерес вызывает дизайн самой материнской платы, такое изделие может стать неплохим подарком для фаната моддинга ПК.
