Активная 5.1-акустика Microlab A-H500

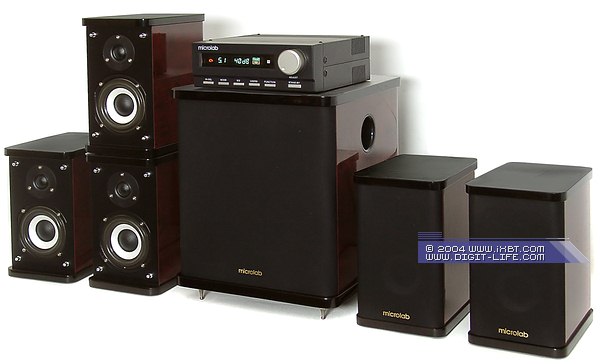

На первый взгляд, комплект Microlab A-H500 является расширенным вариантом модели A-H200 с добавленными сателлитами и другим внешним блоком. Однако при более детальном рассмотрении можно отметить некоторые конструктивные изменения. Несколько увеличились габариты сабвуфера и размер НЧ-головки. У сателлитов порт фазоинвертора теперь распложен в нижней части задней панели, и позолоченные винтовые зажимы сменились пружинными. А пульт ДУ облегчит и сделает более комфортным процесс управления.

Великолепный дизайн набора остался неизменным. Глаз радует отделка поверхностей колонок и сабвуфера рояльным лаком. Внешний блок теперь имеет горизонтальное положение и небольшой экранчик.

Сателлиты

Пять совершенно одинаковых сателлитов обладают прежними размерами (13 х 22 х 18 сантиметров). Акустическим оформлением колонок является схема с фазоинвертором. Если в модели A-H200 порт ФИ был расположен в верхней части задней панели, то теперь отверстие находится внизу — напротив среднечастотного динамика.

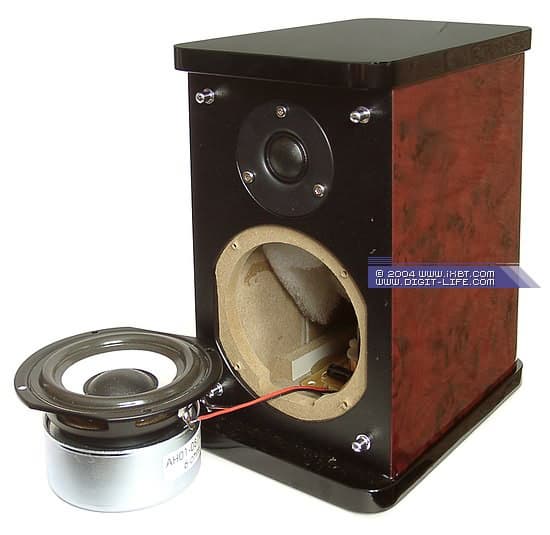

Используемые в колонках динамические головки остались без изменений. Это купольная шелковая пищалка с диффузором диаметром 2,5 сантиметра. И среднечастотник с бумажным диффузором диаметром 8,5 сантиметров. Гибкий подвес этого динамика изготовлен из резиноподобного материала.

Соединение динамических головок осуществлено через кроссовер, выполненный из двух фильтров второго порядка. Пространство внутри корпуса заполнено синтепоном.

Снизу сателлитов предусмотрены специальные резиновые ножки-прокладочки. Подключение колонок к усилителю, расположенному в корпусе сабвуфера, осуществляется посредством пружинных зажимов под оголенный провод. Производитель комплектует набор проводом избыточного аудиофильского качества для подключения. Он составляет 30 метров в длину. Таким образом, пользователю предоставляется возможность самому определить длину провода для каждого сателлита.

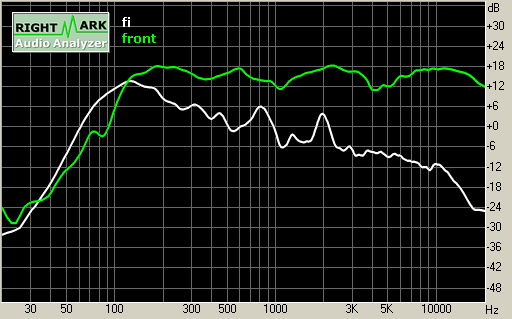

Графики АЧХ сателлита, измеренные на оси динамиков и перед отверстием фазоинвертора

Как видно из измерений неравномерность АЧХ составляет ±3 дБ в диапазоне частот 110 — 20 000 Гц. Судя по измерениям АЧХ перед отверстием фазоинвертора, низкие частоты начинаются у колонки примерно от 80 Гц. А фазоинвертор настроен на частоту около 120 Гц.

О влиянии фильтров на АЧХ колонок вы можете узнать из статьи, посвященной модели A-H200.

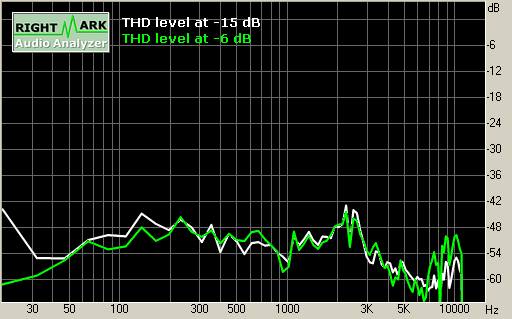

Спектрограммы гармонических искажений колонки A-H500

На измеренных спектрограммах искажений можно видеть достаточно низкий уровень искажений не превышающий -42 дБ (1%) в рабочем диапазоне.

Стоит заметить, что спектрограммы измерений очень схожи с полученными результатами сателлитов набора Microlab A-H200 (впрочем, в этом мы ни сколько не сомневались). Стоит заметить, что для акустики подобного класса уровень искажений очень низкий.

Сабвуфер

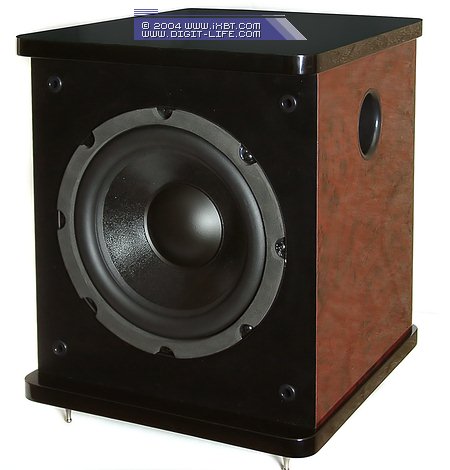

Акустическим оформлением сабвуфера является схема с фазоинвертором. В модели А-Н500 отверстие ФИ выведено теперь на правую сторону. Диффузор НЧ-динамика выведен на переднюю панель и закрыт от механических повреждений защитной сеткой. Диаметр бумажного диффузора составляет 18 сантиметров. Гибкий подвес изготовлен из резины.

Габариты сабвуфера составляют 27 х 34 х 34 сантиметров. При этом сабвуфер устанавливается на специальные металлические ножки-шипы.

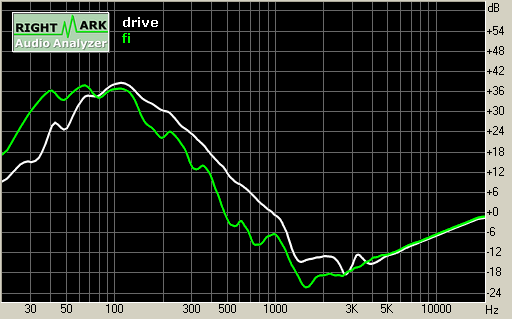

График АЧХ сабвуфера A-H500, измеренной на оси НЧ-динамика

На измеренном графике АЧХ сабвуфера можно видеть рабочий диапазон воспроизводимых частот, составляющий 40 — 120 Гц. При этом нижняя граница, озвучиваемая фазоинвертором, с 40 Гц начинается очень уверенно.

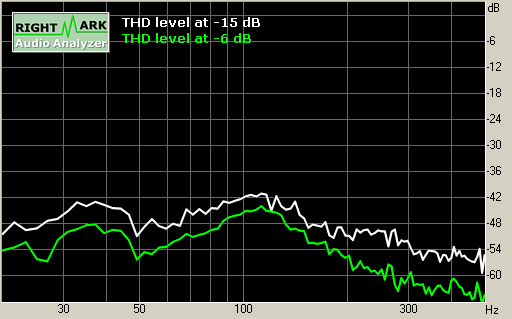

Спектрограммы гармонических искажений сабвуфера A-H500, измеренные на оси НЧ-динамика

У сабвуфера, также как и у сателлитов, мы можем видеть низкий уровень искажений, составляющий в рабочем диапазоне не более -42 дБ. Для сабвуфера такие результаты похвальны.

Плата усилителя крепится к задней металлической панели. Здесь также расположен и мощный тороидальный трансформатор 22 В на 2/6,8 А. Во избежание паразитных призвуков при звучании сабвуфера, все провода и разъемы платы очень хорошо закреплены, а стенки внутри корпуса обложены слоем синтепона.

Во всю заднюю панель расположены ребра радиатора. Сзади также находятся: кнопка выключения питания с индикатором, механические зажимы для подключения колонок и разъемы для подключения внешнего блока.

В качестве усилительных микросхем производитель использует пять моно микросхем LM3886 от National Semiconductor и комплиментарную пару транзисторов, работающих в классе АВ от Тoshiba.

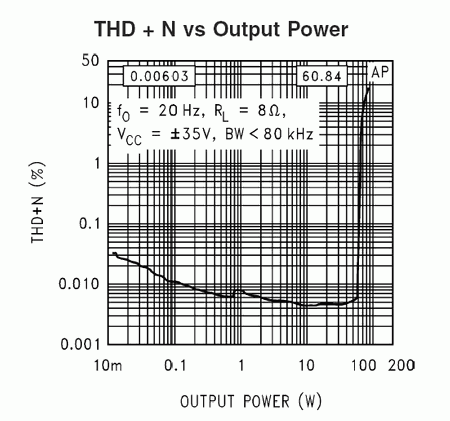

График зависимости THD от мощности микросхемы LM3886

На приведенном графике зависимости THD от мощности можно видеть очень высокие значения мощности при низком уровне искажений, порядка 60 Вт при уровне искажений, составляющем менее 0,1%.

Таким образом, можно смело утверждать, что усилитель в этом наборе не является узким местом, подобные значения мощности для своего класса акустики являются превосходными.

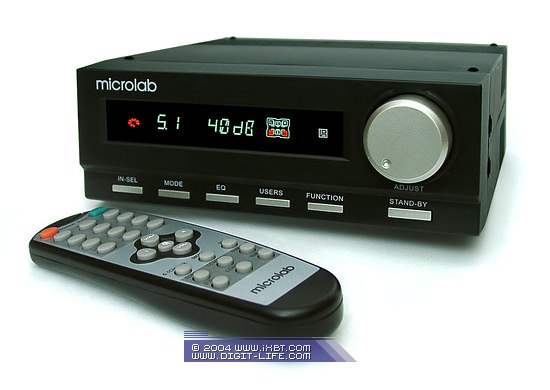

Внешний блок и пульт ДУ

Небольших габаритов в корпусе из пластика блок управления внешне ничем не отличается от своих аналогов. Однако он интересен наличием непривычных режимов, которые редко встречаются в акустике для компьютера.

Один из таких режимов «SLEEP» — переводит систему в режим энергосбережения. Всего три предустановки на 15, 30 и 45 минут. Ещё существует трехполосный эквалайзер, параметры которого при выключении системы автоматически сбрасываются. Поэтому предусмотрена возможность запоминания текущих настроек эквалайзера в четыре пресета USER1, USER2, USER3 и USER4. Жаль, что при этом остальные параметры остаются без изменения. Также имеется режим «3D» и кнопка «Mute».

Пульт ДУ достаточно удобен в обращении, дублирует все кнопки на внешнем блоке. Но облегчает управление, так как имеет отдельные клавиши практически для каждого регулируемого параметра. Питание пульта осуществляется от двух батарей типа ААА (набор соответствующими комплектуется).

На задней панели расположены: стерео и шестиканальный входы, а также шестиканальный выход с разъемами RCA. Проблем с подключением у неподготовленного пользователя не возникнет, так как все разъемы на соединительных проводах и внешнем блоке с сабвуфером имеют соответствующую окраску.

Звучание

При субъективном тестировании набор акустики подключался к звуковой карте Audiotrak ProDigy 7.1 входящим в комплект проводом. В качестве тестовых композиций использовался DVD-Audio диск с высококачественными треками AIX Records и специальная подборка лучших записей на CD-DA, а также демонстрационный DVD-диск с лучшими фрагментами в формате DTS.

Понятно, что различий в качестве звучания сателлитов практически нет. Таким образом, все сказанное в обзоре A-H200 о звучании сателлитов имеет место и для сегодняшней модели. И все же, несмотря на некоторые критические замечания, набор A-H500 стоит признать наиболее оптимальным по качеству звучания из всех протестированных нами 5.1-наборов подобных габаритов.

Звучание сабвуфера модели A-H500 нам понравилось больше, чем в A-H200. В штатных режимах саб играет чисто, без искажений и паразитных призвуков на любой громкости. При прослушивании музыки все нижние ноты в басовых партиях воспроизводятся полноценными и соответствующей высоты. В музыке звучание сабвуфера даже несколько превалирует, и приходится немного убавлять громкость. Однако в фильмах и игровых эпизодах это может приветствоваться.

Выводы

На наш взгляд, комплект акустики Microlab A-H500 явился более удачным, чем 2.1-набор A-H200 по параметру цена/качество. Колонки имеют исключительный дизайн, хорошее звучание, отличный усилительный тракт, неплохие динамические головки и удобный пульт ДУ.

Плюсы

  • хорошее звучание;
  • великолепный дизайн;
  • пульт ДУ;
  • мощные усилительные микросхемы.

Минусы

  • явных минусов не обнаружено.

Cредняя цена по Москве на акустику Microlab A-H500 составляет Н/Д(0)



Акустика Microlab A-H500 на тестирование любезно предоставлена компанией Невада.





17 июня 2004 Г.
