Проекционная технология3LCD от Epson

В феврале 2009 компания Epson отметила 20-летний юбилей технологии 3LCD, первый проектор на основе которой был создан в 1989 году.

Дабы подчеркнуть значимость этого события, а заодно и представить широкой публике ряд новинок компания Epson пригласила журналистов — представителей региона EMEA, куда входит и Россия, — в Амстердам, один из интереснейших городов Европы, привлекающий толпы туристов со всего света.

На официальной части события представители компании Epson кратко рассказали о принципах технологии 3LCD, а также в цифрах охарактеризовали достижения компании.

3LCD В системах, построенных на базе технологии 3LCD, используется три жидкокристаллические панели на основе из высокотемпературного поликристаллического кремния (HTPS), позволяющие проекторам Epson воспроизводить яркие и естественные изображения с точнейшей детализацией.

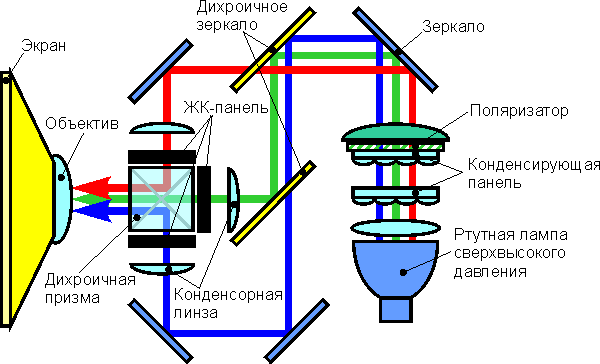

3LCD-системы содержат комбинацию дихроичных зеркал, разделяющих белый свет проекторной лампы на красную, зеленую и синюю составляющие. Лучи каждого цвета передаются на отдельную ЖК-панель, а затем собираются вместе в дихроичной призме и проецируются на экран. В результате каждый пиксель проекционного изображения единовременно содержит в себе базовые цвета, обеспечивая яркое, плавное и живое изображение.

3LCD

Благодаря технологическим преимуществам и возможности создания по-настоящему привлекательных изображений 3LCD-системы стали использоваться и другими производителями. На настоящий момент 3LCD-устройства занимают более половины мирового проекционного рынка.

3LCD
Доля технологии 3LCD на мировом рынке проекторов
(с 2001 по первую половину финансового 2008 г.).

Компания Epson занимает первое место на мировом проекторном рынке на протяжении семи лет,

3LCD
Доля Epson на мировом рынке проекторов
(первая половина финансового 2008 г.).

на европейском — с 2003 года, а в 2008 году компания Epson впервые вышла на первое место по продажам проекторов в России.

С 1989 года компания Epson выпустила множество знаковых 3LCD-проекторов, в которых применялись передовые технологии:

  • Первый 3LCD-проектор Epson (1989)
  • Первый VGA-проектор Epson (1995)
  • Первый в мире сетевой проектор (2001)
  • Первый в мире проектор для домашнего кинотеатра с поддержкой HDMI 1.3a (Deep Colour) (2006)
  • Первый в мире проектор со встроенным DVD-плеером с разрешением 720p (2007)

3LCD

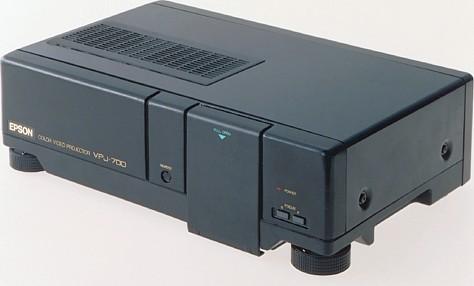

Первый 3LCD-проектор Epson VPJ-700.

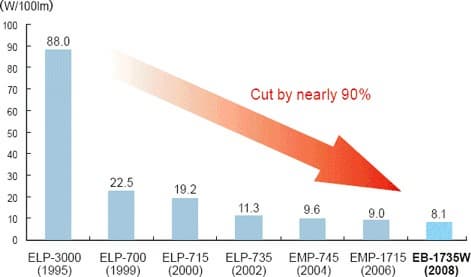

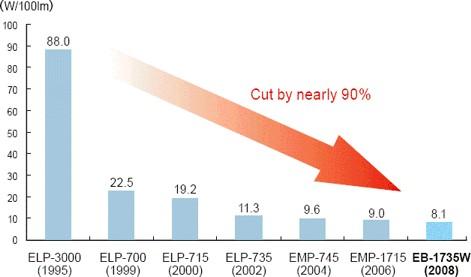

С целью улучшения качества изображения и повышения эффективности компания Epson постоянно совершенствует технологию 3LCD. Так с 1995 по 2008 г. за счет использования панелей нового поколения и новых ламп E-TORL потребление энергии на каждые 100 люменов снизилось на 90%.

3LCD

Для применения в топовых кинотеатральных проекторах компания Epson разработала ЖК-панели с вертикальной ориентацией кристаллов и неорганическим выравнивающим слоем. Такие панели позволяют достичь нативной контрастности в 3000:1 и более.

3LCD

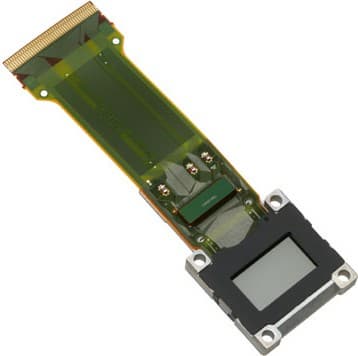

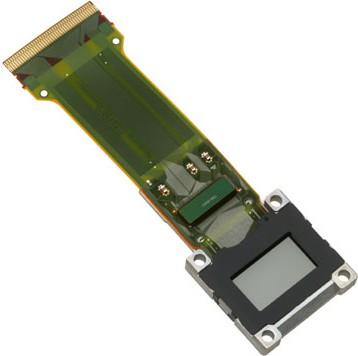

ЖК-панель поколения D7.

Конечно, на прогресс технологии 3LCD оказывает конкуренция со стороны альтернативных проекционных технологий. На настоящий момент на массовом рынке с проекторами, основанными на 3LCD, конкурируют проекторы, в которых используется технология DLP и LCoS.

В LCoS-проекторах изображение формируется с помощью трех отражающих ЖК-панелей. Эта технология имеет фирменные варианты названий и исполнения: D-ILA (Digital Direct Drive Image Light Amplifier) — от компании JVC, AISYS (Aspectual Illumination System) — от Canon и SXRD (Silicon X-tal Reflective Display) — от Sony.

В технологии DLP используются микромеханические DMD-матрицы (Deformable Mirror Devices — деформируемые зеркальные устройства), состоящие из размещенных на кремниевой подложке микроскопических зеркал, покрытых алюминиевым сплавом с очень высоким коэффициентом отражения. В одноматричных DLP-проекторах между источником света и матрицей зеркал помещается вращающийся диск с цветными светофильтрами.

DLP-проекторы с тремя DMD-чипами по устройству напоминают 3LCD и LCoS-проекторы. В них свет от лампы разделяется на три основных цвета, каждый попадает на свою матрицу и отражается на экран, вращающийся светофильтр отсутствует.

Из-за относительно высокой стоимости LCoS-проекторы и трехчиповые DLP-проекторы занимают незначительную долю рынка и имеют ограниченную сферу применения, поэтому самая напряженная конкуренция наблюдается между одночиповыми DLP и 3LCD-проекторами.

По мнению компании Epson 3LCD-проекторы имеют три основных преимущества:

  • Высокую эффективность и отличную передачу цветов
  • Естественность изображения с правильной передачей всех градаций оттенков
  • Отсутствие эффекта «радуги»

Как известно, для того, чтобы повысить эффективность, в светофильтр одночиповых DLP-проекторов вводят прозрачный сегмент, это позволяет при той же потребляемой мощности увеличить яркость белого поля. Однако при этом сильно снижается абсолютная яркость цветных участков изображения, а также яркость цветных участков относительно белых полей. В результате, если на экране много белых участков, то все цвета теряют насыщенность, становятся тусклыми и неестественными. Если белых полей нет, то картинка сохраняет насыщенность цветов, но ее яркость становится ниже, чем без использования прозрачного сегмента в светофильтре. Аналогичным образом на изображение влияют введение сегментов с дополнительными цветами (например, желтым, сине-зеленым (cyan) и пурпурным (magenta)) или использование промежутков между сегментами при выводе белого поля. Таким образом, приводимые в спецификациях DLP-проекторов значения светового потока могут характеризовать яркость только белого поля, а не цветного изображения. Для оценки реальной яркости цветных изображений, создаваемых проектором, компания Lumita предложила использовать величину цветовая яркость (Color Light Output, CLO). (См. новость). Согласно этой методике яркость вычисляется как среднее измерений по трем шаблонам с 9 зонами, залитыми тремя основными цветами. В конце января 2009 года бизнес-центр 3LCD объявил о том, что ведущие производители проекторов, компании Epson и Sony, приняли решение о размещении информации о цветовой яркости своих проекторов в фирменных материалах компаний, в каталогах продукции, на интернет-сайтах и др. ресурсах. В планах бизнес-центра 3LCD стоит дальнейшее продвижение использования цветовой яркости всеми компаниями рынка.

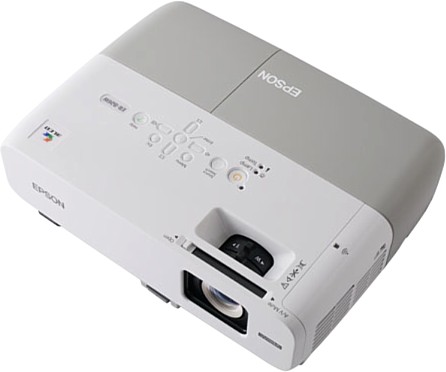

В рамках мероприятий, посвященных юбилею технологии 3LCD, гостям были также представлены новые проекторы и документ-камера. Новая серия проекторов Epson EB-8xx состоит из моделей EB-84, EB-85, EB-826W и EB-825, предназначенных для использования в бизнесе и в сфере образования.

3LCD

Проекторы серии EB-8xx имеют разрешение от XGA до WXGA (EB-826W), световой поток до 3000 лм (EB-825), оснащены микрофонным входом и динамиком мощностью 10 Вт, позволяют проводить презентации с USB-накопителей, а функция USB display устраняет необходимость использование громоздкого VGA-кабеля, так как подключать компьютер можно с помощью обычного USB-кабеля. Опционально проекторы можно оснастить Wi-Fi адаптером для беспроводной передачи данных. Срок службы лампы новых проекторов составляет до 6000 ч, что уменьшает общую стоимость владения. Проекторы этой серии полностью совместимы с еще одной новинкой — с документ-камерой Epson ELP DC-06.

3LCD

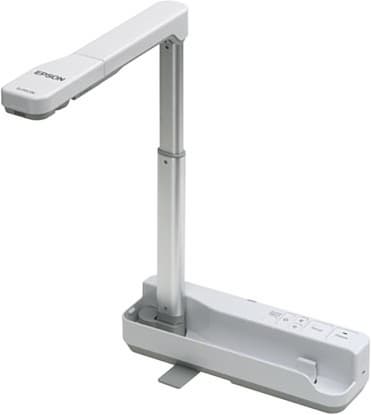

Документ-камера имеет разрешение 2 мегапикселя, для ее подключения требуется только один USB-кабель, поддерживается прямое подключение к проекторам Epson EB-85, EB-825 и EB-826W. В сложенном состоянии камера занимает мало места, а весит она менее 1 кг.

Чтобы подчеркнуть значимость проекционных технологий и 3LCD в частности, участникам юбилейных мероприятий было предложено посетить выставку Integrated Systems Europe (Амстердам, 3-5 февраля). В павильоне Epson были выставлены бизнес-проекторы, а также кинотеатральные модели.

3LCD

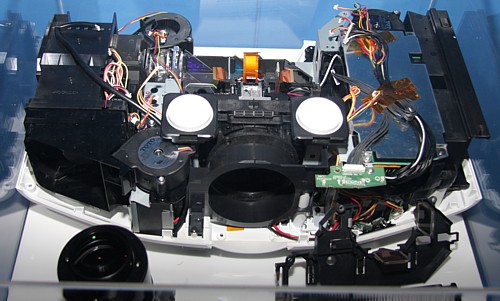

Распотрошенный представитель линейки EB-G5xxx.

Некоторые из проекторов можно было увидеть в работе, в частности в двух подготовленных комнатах работал флагман кинотеатральной линейки — Epson EH-TW5000.

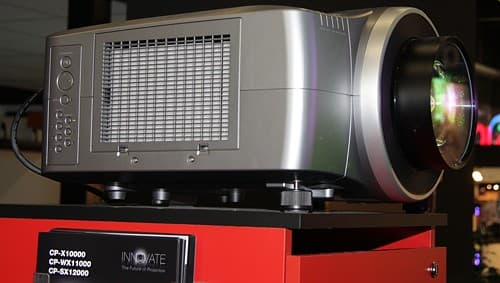

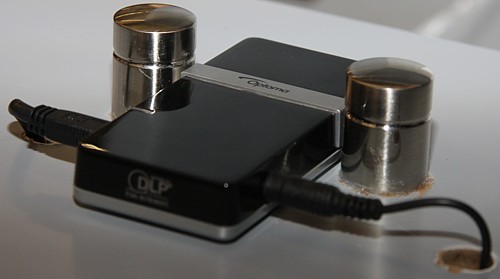

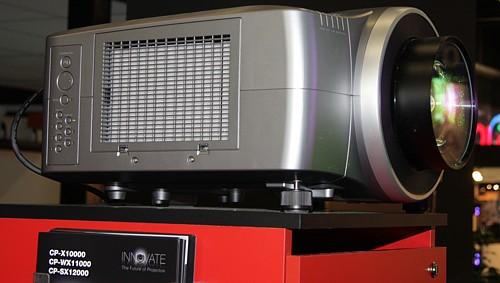

Разумеется в выставке принимали участие и другие известные производители проекционной техники. Каким может быть современный проектор иллюстрируют фотографии двух крайностей: малютки с пачку сигарет и многокилограммового монстра:

3LCD

3LCD

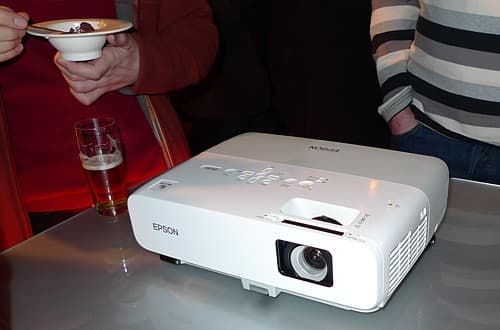

Празднование юбилея завершилось 3LCD-гала-ужином, во время которого повод торжеств не давали забыть размещенные на стойках образцы с логотипом 3LCD.

3LCD

В промежутках между официальными мероприятиями удалось побродить по улицам Амстердама, благо погода в целом не сильно этому препятствовала.

3LCD
Цветы.

3LCD
Каналы.

3LCD
Квартал красных фонарей. Дневной вариант.

3LCD
Скованные одной цепью.

3LCD
Бомжи Амстердама.

*  *  *

Самым приятным результатом 20 лет развития технологии 3LCD является то, что проекторы стали доступнее. Потратив не очень много, можно приобрести бизнес-проектор, чтобы проводить эффективные презентации, или кинотеатральную модель, чтобы получать удовольствие от просмотра настоящего кино в домашних условиях. Несмотря на ряд преимуществ, технология 3LCD испытывает ощутимую конкуренцию со стороны других технологий, но даже сейчас потенциал 3LCD полностью не исчерпан. И вообще, нам потребителям, здоровая конкуренция только на пользу.




24 марта 2009 Г.
