Часть II: Gigabyte

Было что посмотреть и на стенде другого крупнейшего тайваньского производителя — компании Gigabyte. Компания также всерьез смотрит на развивающийся рынок платформ для процессоров Prescott. Не менее далекоидущие планы у Gigabyte в отношении рынка видеокарт. Многократные метания Gigabyte от NVIDIA к ATI и обратно привели все же менеджеров компании к единственно правильному выбору — работать и с тем и с другим производителем видеочипов.

Стенд Gigabyte представлял собой некий куб, стены которого были увешаны новой продукцией. Целую стену такого куба заняли материнские платы.

Тут можно было найти решения для процессоров LGA775:

Computex-2004, фото 2Computex-2004, фото 3Computex-2004, фото 4
Gigabyte GA-8I915P Duo Pro, GA-8I915P Duo, GA-8ANXP-D

Решения для платформ уже прошлого поколения для 478 сокета, базирующиеся на чипсете от ATI:

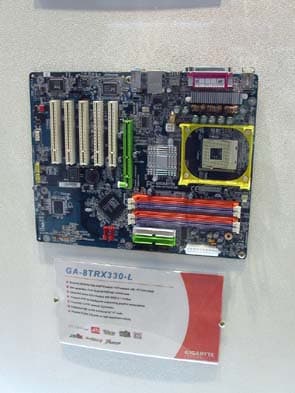

Computex-2004, фото 5Computex-2004, фото 6
Gigabyte GA-8TRS350MT (ATI 9100 Pro IGP) , GA-8TRX330-L (ATI 9100 IGP)

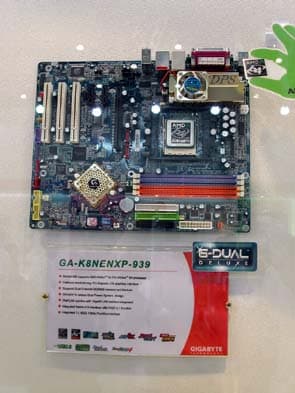

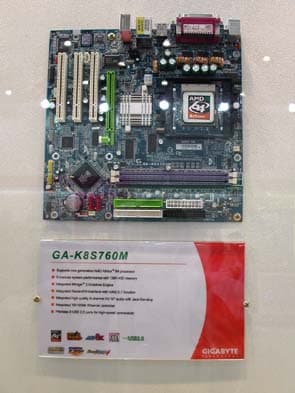

Также не были забыты материнские платы для процессоров AMD Athlon64. Для процессоров Athlon64 FX на стенде Gigabyte было представлено решение с шиной PCI-E:

Computex-2004, фото 7Computex-2004, фото 8
Gigabyte GA-K8S760M (Mirage 2 Graphics Engine) , GA-K8NENXP-939

Другая половина стены была кучно усеяна видеокартами, где поклонники любой из двух конкурирующих «компаний-чипсетопроизводителей» могли выбрать себе карту по душе. Линейка карт на базе чипов от ATI была представлена наиболее полно. Присутствовали платы как для AGP шины, так и для PCI-Express, от X800Pro (XT на тот момент еще не было) до X300SE.

Computex-2004, фото 9Computex-2004, фото 10Computex-2004, фото 11
X800Pro AGP, X600XT PCI-E, X300SE PCI-E

Мощные AGP решения на базе GPU NVIDIA представляли собой, как обычно, референсные платы.

Computex-2004, фото 12

А вот PCI-E карты уже могли похвастаться «гигабайтовским» происхождением, хотя и все тем же референс-дизайном:

Computex-2004, фото 13Computex-2004, фото 14Computex-2004, фото 15
PCX5900, PCX5750, PCX5300

Стоит отметить также и активную работу Gigabyte в области оптических систем хранения данных, систем охлаждения и даже манипуляторов.

Computex-2004, фото 16Computex-2004, фото 17Computex-2004, фото 18

Значительное внимание в Gigabyte уделяют беспроводным средствам связи. На стенде в большом количестве были представлены, как PCI-решения для сетей стандарта 802.11 a/b/g, позволяющие модернизировать ваш настольный компьютер…

Computex-2004, фото 19

… так и PCMCIA карты, предназначенные для модернизации ноутбуков.

Computex-2004, фото 20

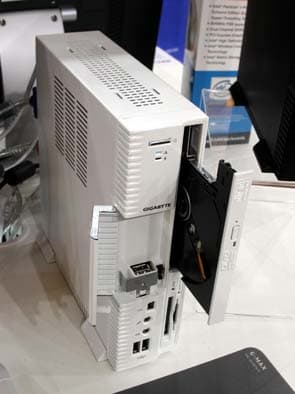

Gigabyte не может похвастать таким обилием barebone систем, как ASUS. Тем не менее, и в этой компании ведутся разработки в этом направлении. Так на стенде Gigabyte можно было найти законченное решение из семнадцатидюймового мультимедийного ЖК-монитора Gigabyte, клавиатуры, мыши и весьма компактного, но достаточно функционального barebone. Беспроводная функция в нем является опцией и модернизируется он простой установкой USB Wi-Fi донгла в специальный отсек.

Computex-2004, фото 21Computex-2004, фото 22

Поговорив с представителями компании, мы договорились с ними о посещении фабрики по производству системных плат и видеокарт. Для чего в назначенное время я стоял у входа в Hayat Hotel. Пройти мимо места встречи было практически невозможно, потому как уже издали можно было заметить очередную группу мутантов (после рекламы Benq я уже ничему не удивлялся), у которых вместо живота были телевизоры.

Computex-2004, фото 23

Эти мутанты были хорошо организованы, у них был даже предводитель, который что-то постоянно уныло вещал. На китайском, разумеется… Окончательно я убедился в том, что это не беглецы из секретной лаборатории, когда рядом со мной пристроился еще один мутант, но с табличкой уже на понятном мне языке.

Computex-2004, фото 24

А теперь, «дорогие мои детишечки», я расскажу вам как эти платы, с позволения сказать — материнские, собственно, у Gigabyte делаются.

Фабрика по производству материнских плат Gigabyte

Фабрика Nan-Ping в деревушке Ping-Jen может, конечно, удивить своей чистотой и прибранностью, но не вашего покорного слугу, который вдыхал воздух почище подмосковного на химических заводах по производству оптических дисков в Люксембурге и Швейцарии. Безусловно, завод впечатляет своей массивностью, но, в то же время, это не километровые заводы BMW или машиностроительный завод в подмосковном Электростали. Все под стать фабрике по производству материнских плат

Computex-2004, фото 25

На площади в 45 000 квадратных метров работают 1800 человек, выдавая каждый день стране новые материнские платы и видеокарты. Весьма кстати в одной из комнат завода стоит уменьшенная в сотни раз модель производства.

Computex-2004, фото 26

После непродолжительной лекции мы направились непосредственно в «цеха». Перед входом в чистые комнаты каждый должен пройти специальную камеру, где с него, по задумке инженеров, должна быть сбита вся накопившаяся на одежде пыль.

Computex-2004, фото 27

Процедура не страшная и, как вы можете видеть по счастливым лицам людей, проходящих сквозь эту камеру, каких-либо неудобств она не доставляет.

Computex-2004, фото 28

Путь платы на фабрике начинается с принтера, который, собственно, и формирует рисунок платы, все дорожки, разводку и места установки компонентов.

Computex-2004, фото 29Computex-2004, фото 30

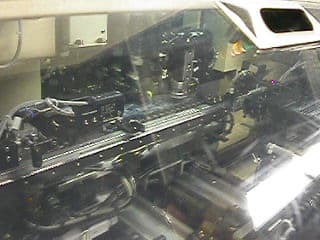

После того, как «рисунок « заготовки платы сформирован, она сушится и поступает в специальную машину, которая со скоростью швейной машинки «вшивает» транзисторы, резисторы и конденсаторы на плату. Сами микроэлементы подаются в автомат в специальных бобинах, где они находятся на одной ленте.

Computex-2004, фото 31

Кликнув на изображение, которое находится ниже, вы сможете скачать и просмотреть видео, и «вживую» понаблюдать за этим процессом (для просмотра вам понадобится Apple QuickTime 4.0).

Computex-2004, фото 32
Видеоролик — 7 МБ

Самих микрокомпонентов очень много и хранятся они в отдельном помещении в особом порядке. Очевидно, что просто недопустимо перепутать и заправить в автомат другую бобину.

Computex-2004, фото 33Computex-2004, фото 34

После этого на плату устанавливается северный и южный мосты, а также сам сокет. Компоненты более крупные, но от их правильной установки во многом зависит стабильность самой платы.

Computex-2004, фото 35

На фабрике Nan-Ping делают платы практически на всех чипсетах. От ATI до NEC.

Computex-2004, фото 36Computex-2004, фото 37

Затем плата отправляется в сушку, после чего она переворачивается, и процесс печати, установки элементов и сушки повторяется заново.

Полученная заготовка проходит планомерное тестирование. На работоспособность всех элементов, а также визуальный контроль, с помощью специального шаблона, на правильность установки компонентов платы.

Computex-2004, фото 38

Не прошедшие контроль платы отправляются на утилизацию.

Computex-2004, фото 39

А вот в таком виде на фабрику приходят микросхемы BIOS:

Computex-2004, фото 40

Их также на специальном аппарате собирают в бобину, чтобы потом загрузить в другой «аппарат-швейную машинку».

Computex-2004, фото 41

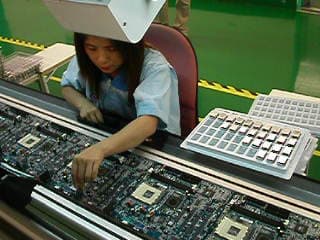

Этажом ниже на эти платы устанавливают менее значимые, но столь же важные элементы: LPT-порты, USB-порты, разъемы для подключения акустических систем и т. п.

Computex-2004, фото 42Computex-2004, фото 43

Установка не подразумевает впайку. Ножки компонентов просто вставляют в предварительно разведенные для этого места.

Видеоролики с этим просто гипнотизирующим зрелищем вы сможете просмотреть, кликнув на двух следующих изображениях.

Computex-2004, фото 44
Видеоролик — 3,5 МБ

Computex-2004, фото 45
Видеоролик — 4 МБ

Представляете — каждый день вы приходите на работу, и каждый день видите все те же компоненты материнских плат… миллионы, миллиарды компонентов!

Computex-2004, фото 46Computex-2004, фото 47

Вы уже любите свою работу?

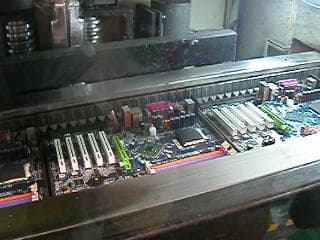

Когда все крупные компоненты установлены на плате (включая слоты PCI, AGP и другие), плата проходит через специальную печку, где все ножки компонентов, которые раньше были просто вставлены в отверстия на плате, как бы испекаются и уже надежно крепятся к текстолиту платы.

Computex-2004, фото 48
Видеоролик — 4 МБ

Особенно занятно выглядит процесс установки специальной площадки для крепления кулеров процессоров семейства Pentium 4 и нанесение наклеек на микросхемы BIOS.

Computex-2004, фото 49
Видеоролик — 10 МБ

Далее следует очередной визуальный контроль качества плат.

Computex-2004, фото 50

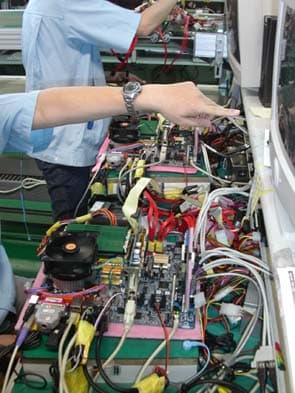

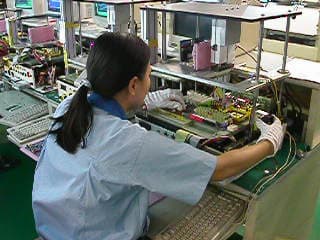

А за ним уже и непосредственный контроль, с подключением фактически готовой платы к работающему тестовому стенду.

Computex-2004, фото 51
Видеоролик — 10 МБ

На каждом из этапов ведется постоянный контроль качества. А уже готовые, но по каким-то причинам не работающие платы исследуются особенно тщательно.

Computex-2004, фото 52Computex-2004, фото 53

И, наконец, все платы попадают в термокамеру, где проводятся окончательные испытания надежности и стабильности работы.

Computex-2004, фото 54

Далее — упаковка…

Computex-2004, фото 55

Computex-2004, фото 56
Видеоролик — 5,5 МБ

… и готовые платы едут в Россию.

Computex-2004, фото 57
