Беспроводной роутер Huawei WS329

Компания Huawei сегодня широко известна как производитель смартфонов, планшетов и сотовых модемов. Имея уникальный опыт в разработке и производстве крупных решений в телекоммуникационной области, производитель недавно решил вывести на открытый рынок домашних беспроводных роутеров.

Одной из первых моделей стал бюджетный Huawei WS329 с проводными портами 100 Мбит/с и 802.11n в диапазоне 2,4 ГГц со скоростью подключения до 300 Мбит/с.

Комплект поставки и внешний вид

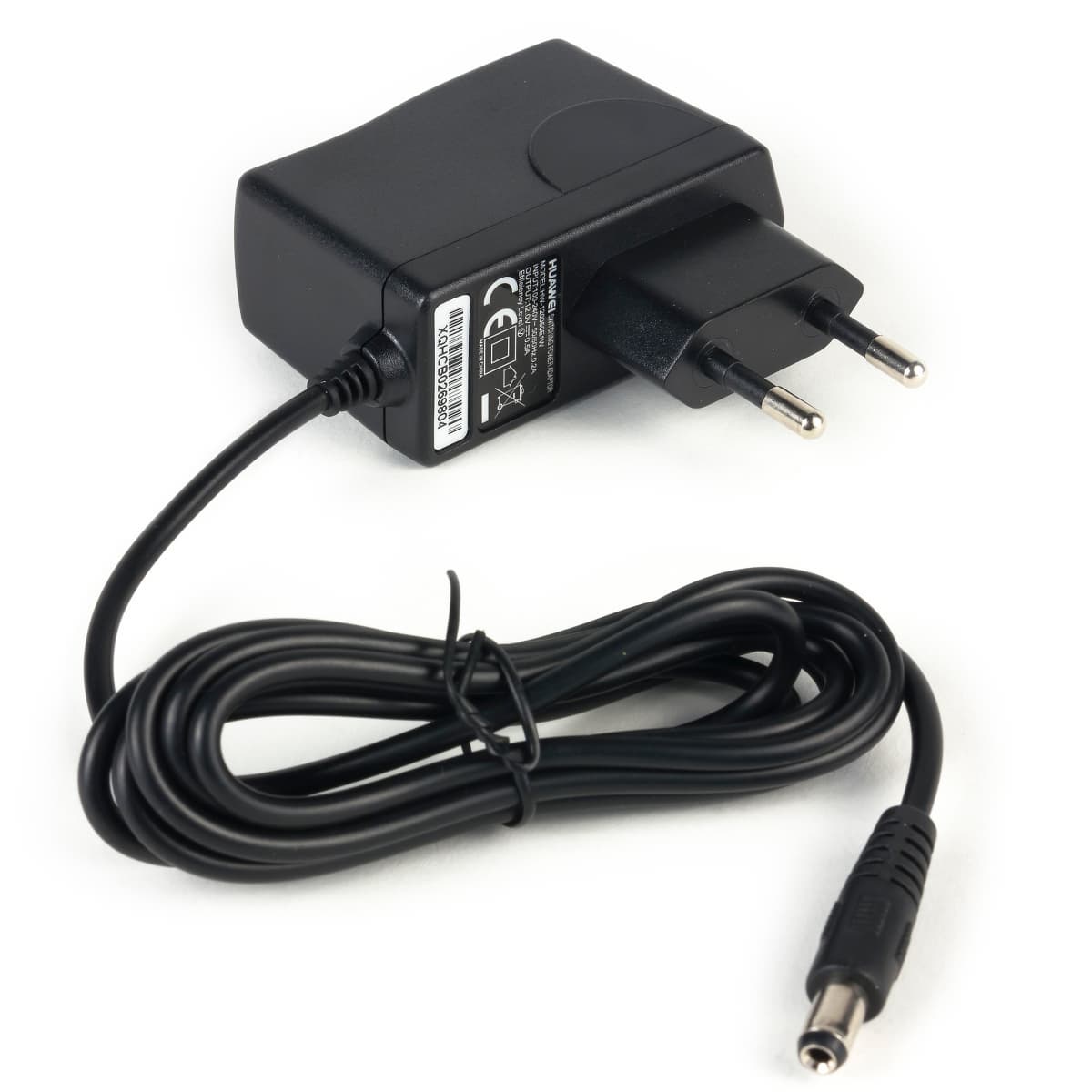

На тестирование был предоставлен семпл, так что точной информации о комплекте поставки у нас нет. Судя по описаниям продукта в Интернет-магазинах, в коробке пользователь найдет роутер, блок питания на 12 В 0,5 А, один сетевой кабель, краткую документацию и компакт-диски.

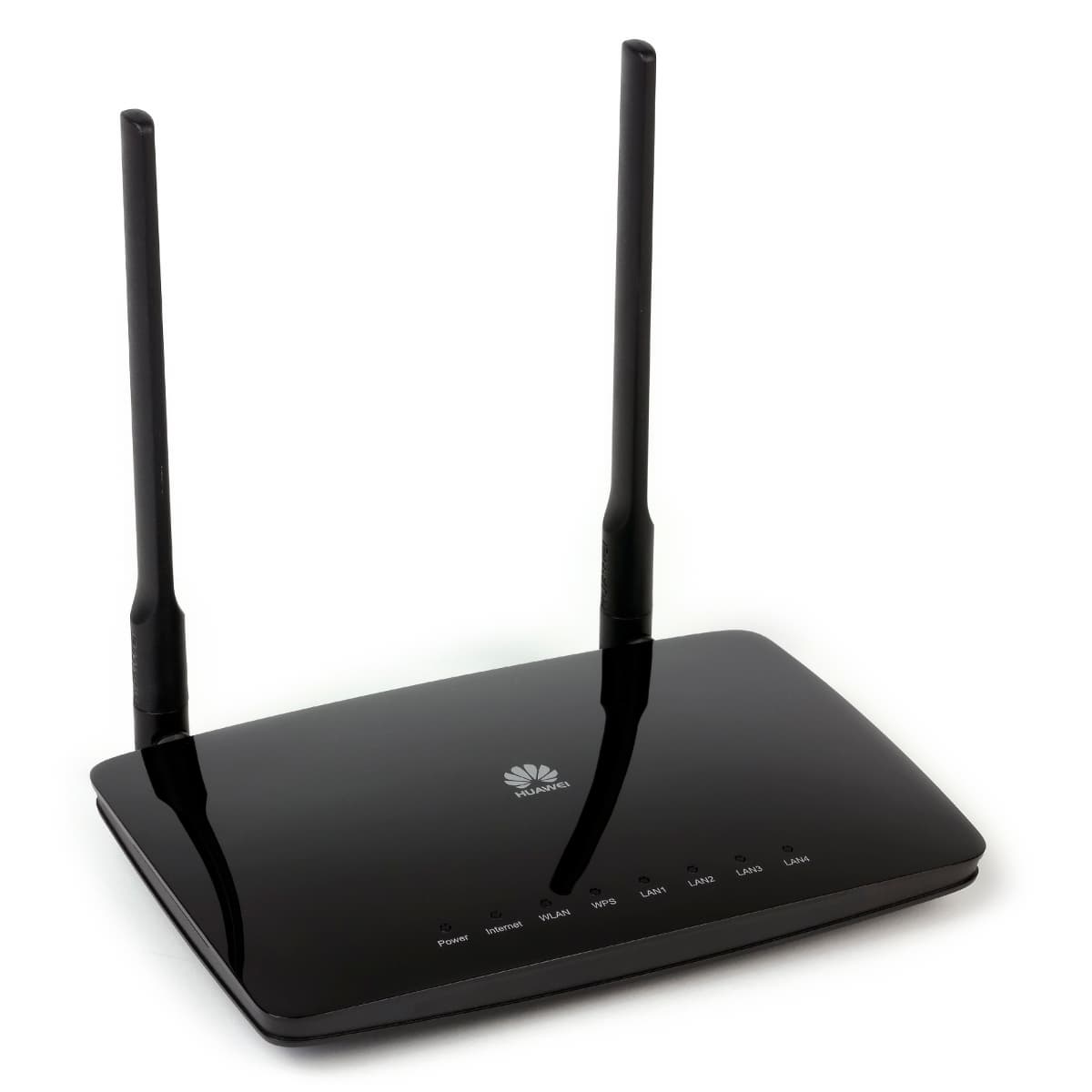

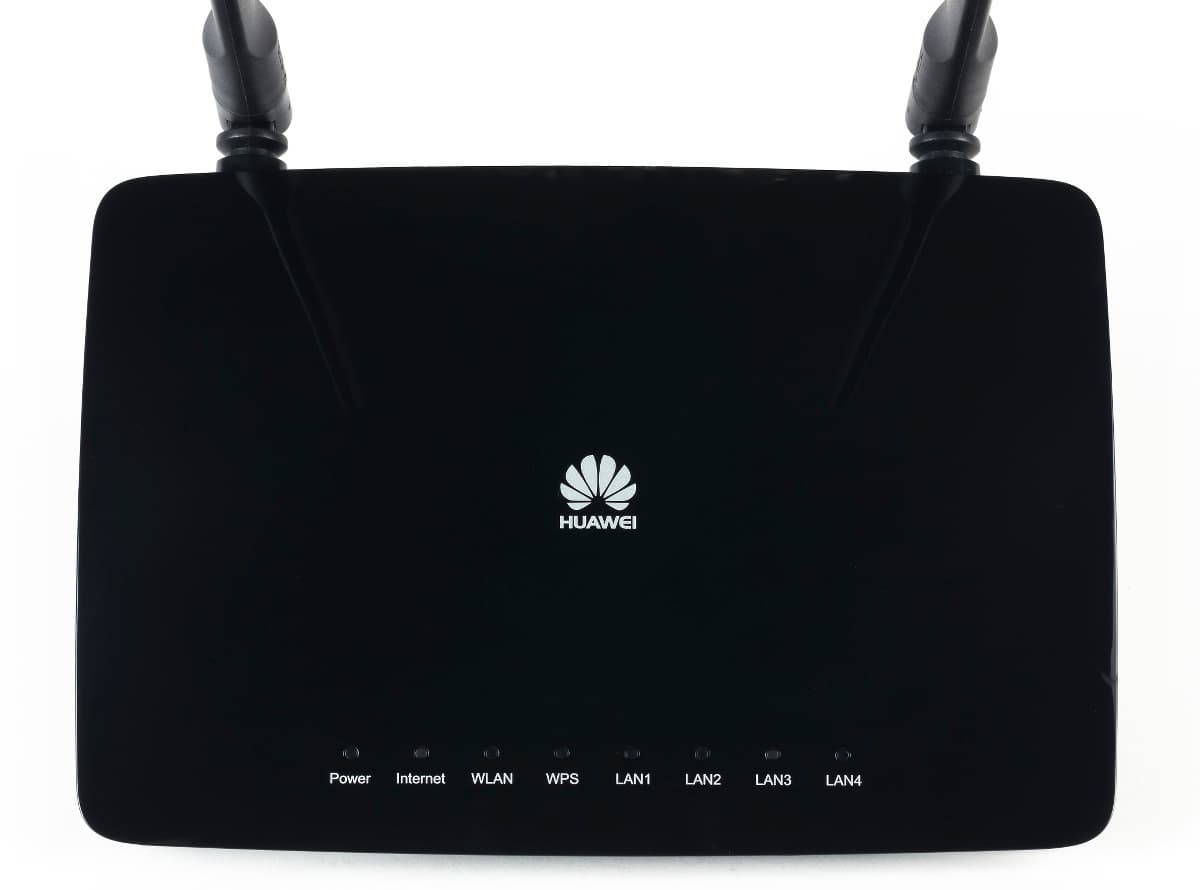

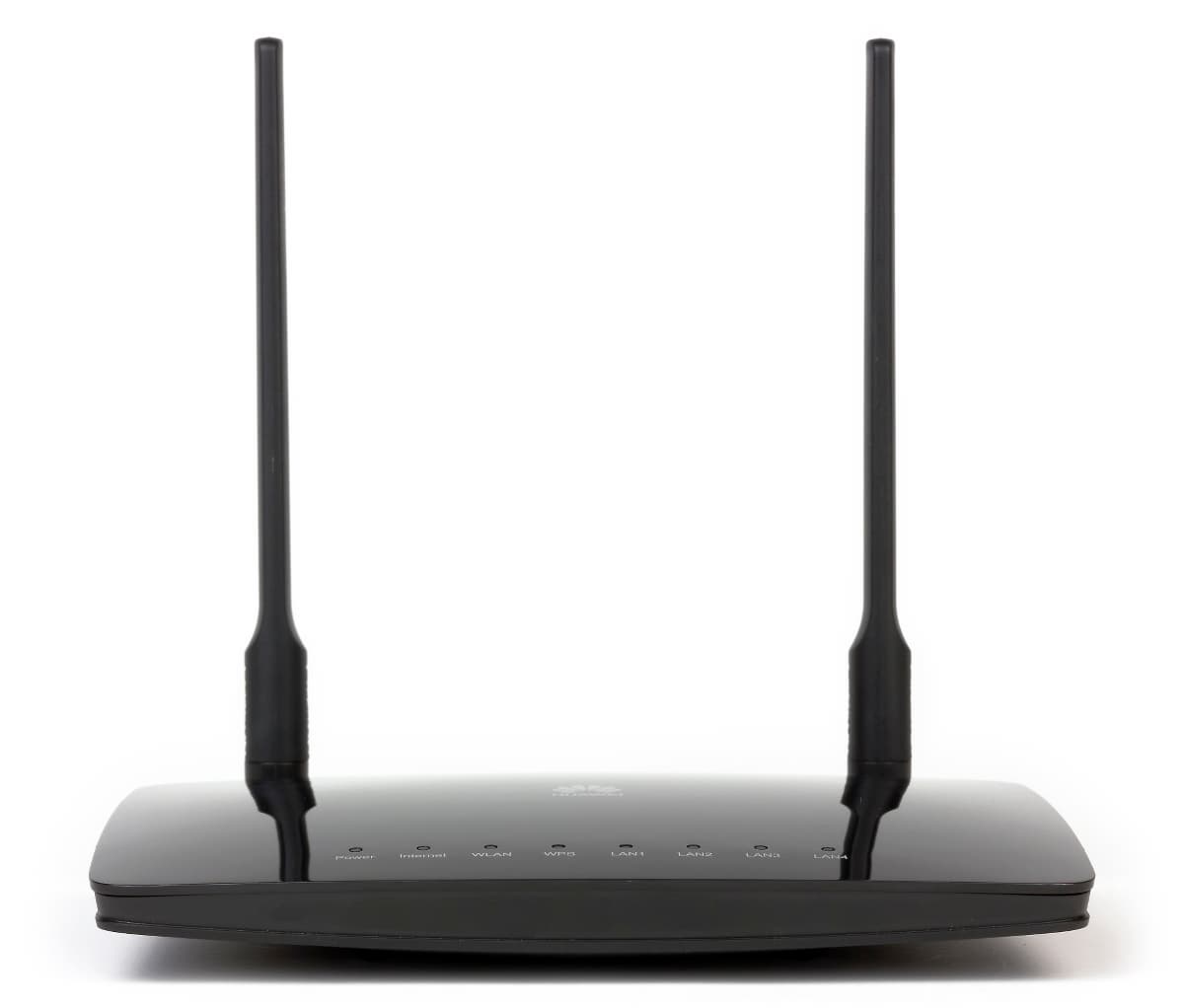

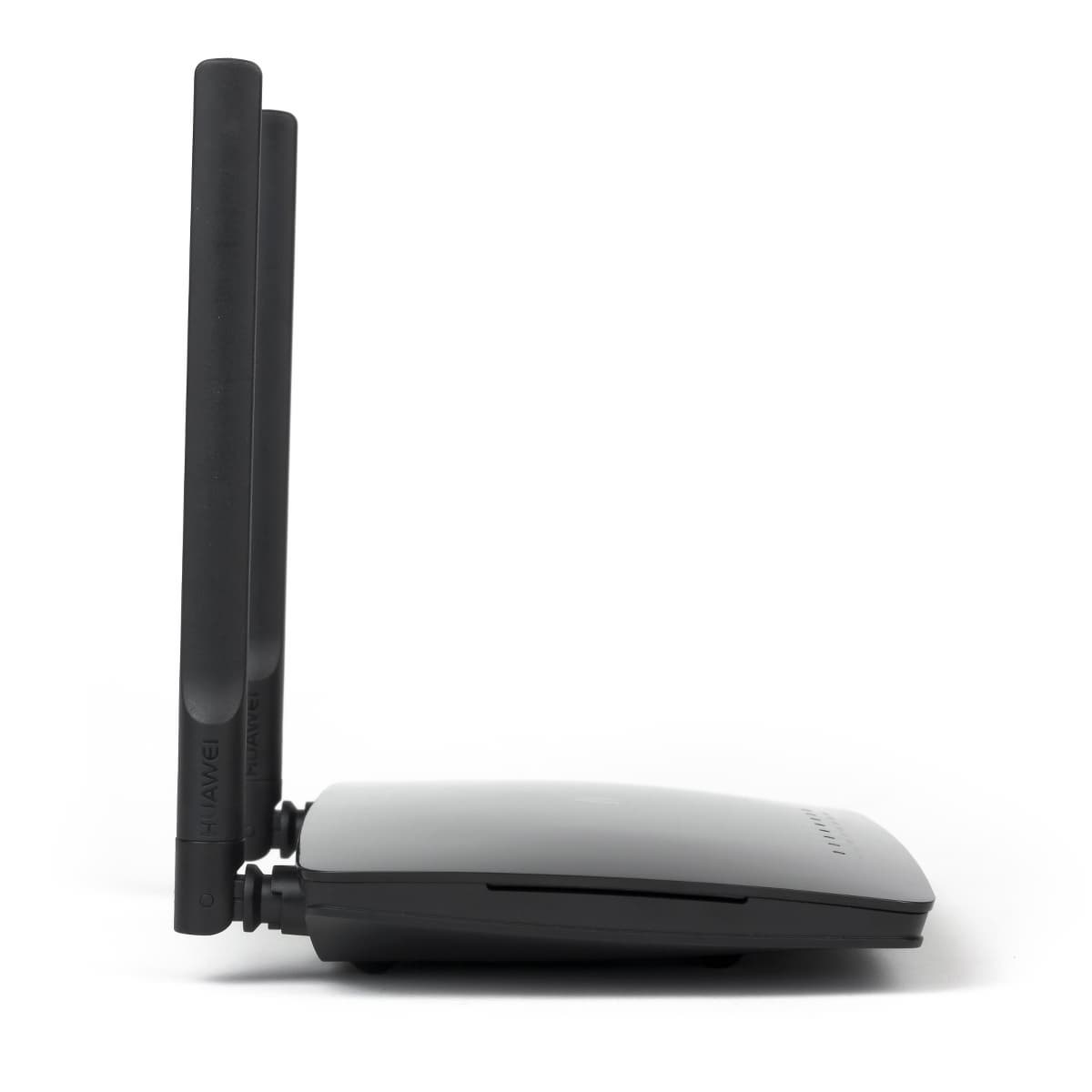

По своему внешнему виду WS329 мало отличается от других устройств этого сегмента. Он имеет черный пластиковый корпус с размерами около 18×12×3 см без учета разъемов и антенн. Верхняя крышка имеет глянцевое покрытие. В центре на ней разместили логотип производителя, а по нижнему краю установлены восемь светодиодных индикаторов голубого цвета: питание, Интернет, WLAN, WPS, LAN1—LAN4.

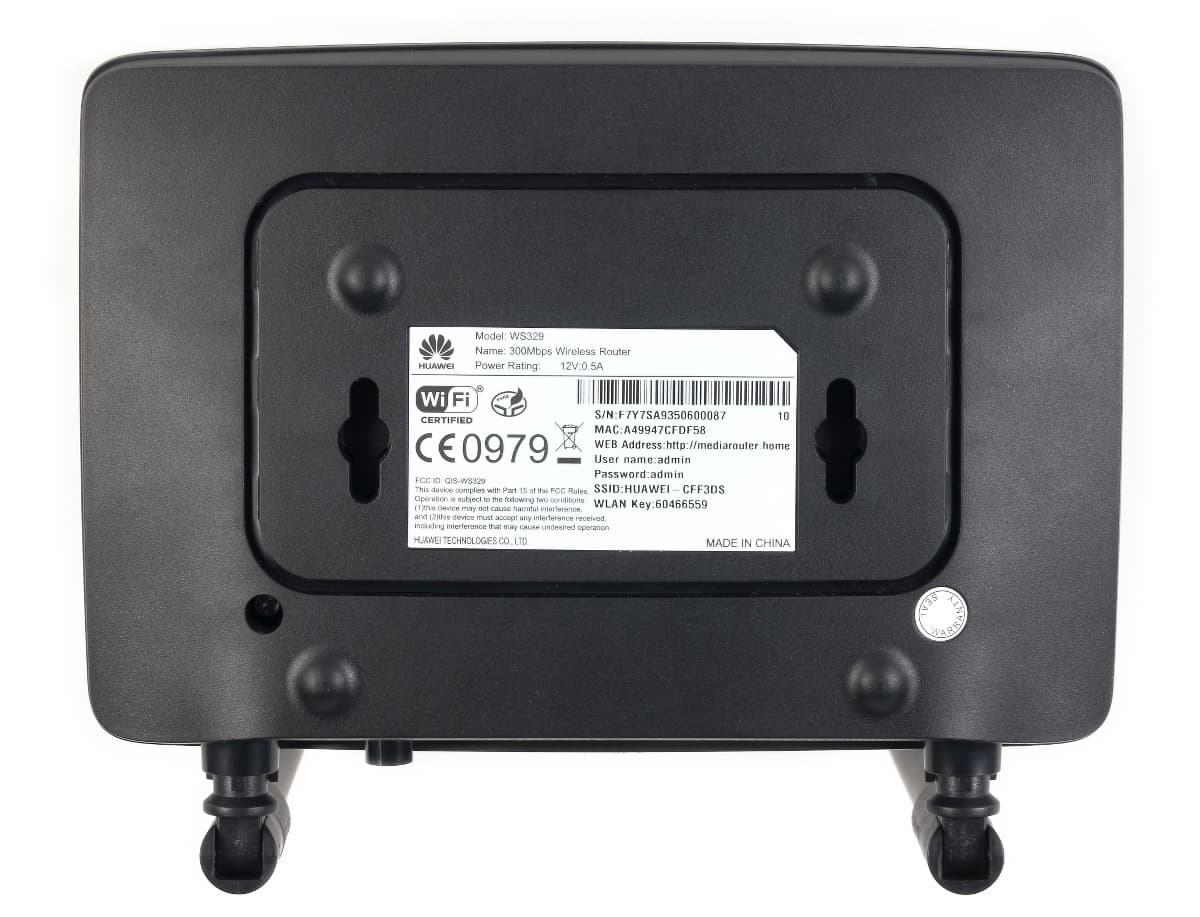

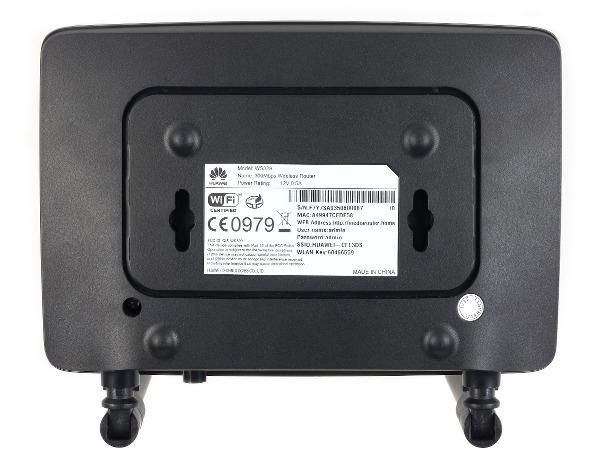

Дно корпуса и антенны — матовые. Для установки используются четыре ножки, у которых нет резиновых вставок, или два отверстия для размещения на стене антеннами вниз или вверх. Щели пассивной вентиляции находятся на дне и на торцах верхней крышки.

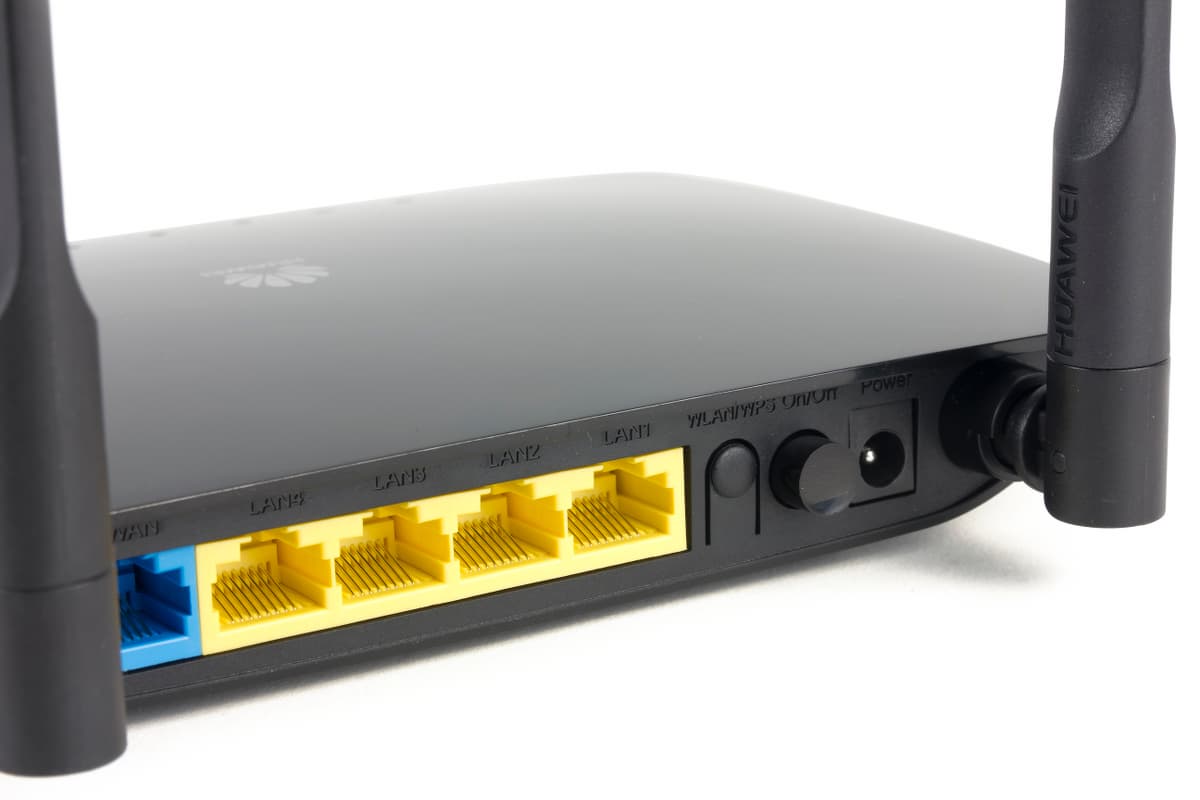

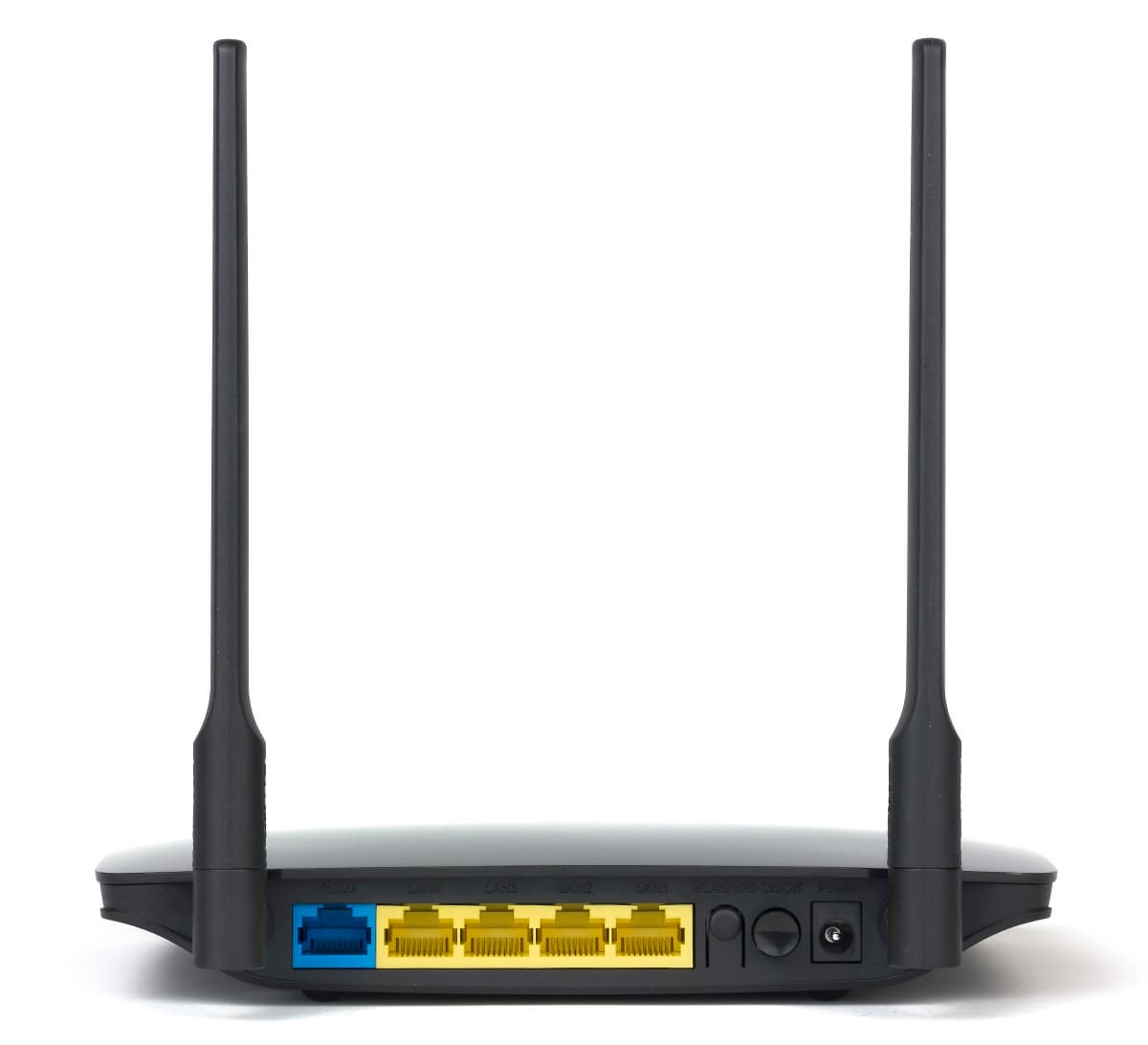

На задней панели можно увидеть две несъемных антенны, вход блока питания и выключатель, кнопку, пять сетевых портов без индикаторов. Единственная кнопка может использоваться для запуска установления связи с использованием WPS, для отключения WLAN и для аппаратного сброса настроек.

Если не считать непрактичного глянца на верхней панели, устройство имеет неплохой дизайн, который, впрочем, не выделяется чем-то необычным. Еще одно небольшое замечание касается небольшого «козырька» над разъемами сзади, который затрудняет отключение сетевых кабелей, блокируя защелку на штекере.

Аппаратная конфигурация

Печатная плата занимает только часть корпуса. Роутер основан на процессоре Ralink RT63365E. Объем модуля оперативной памяти составляет 32 МБ, для прошивки установлен флэш 4 МБ.

Сетевой коммутатор (все порты — на 10/100 Мбит/с) встроен в процессор, а для реализации Wi-Fi добавили внешний чип Ralink RT5392L (802.11n, 2,4 ГГц, 2T2R, до 300 Мбит/с). Кабели антенн припаяны к плате, но есть и микроразъемы.

Отметим, что радиаторов на микросхемах нет, а находятся они с нижней стороны платы. Впрочем, во время проведения тестирования проблем с перегревом мы не заметили. На плате можно заметить группу контактных площадок для консольного подключения, но доступ закрыт неизвестным паролем.

Тестирование проводилось с прошивкой версии V100R001C199B011, предоставленной производителем.

Настройка и возможности

Учитывая позиционирование модели в бюджетный сегмент, маловероятно, что мы встретим здесь какие-то выходящие за стандартные рамки функции. Web-интерфейс доступен по адресу 192.168.3.1. В рассматриваемой версии прошивки он есть только на английском языке. Доступ к нему можно ограничить по IP-адресам клиентов. Для настройки устройства через интернет используется протокол HTTPS.

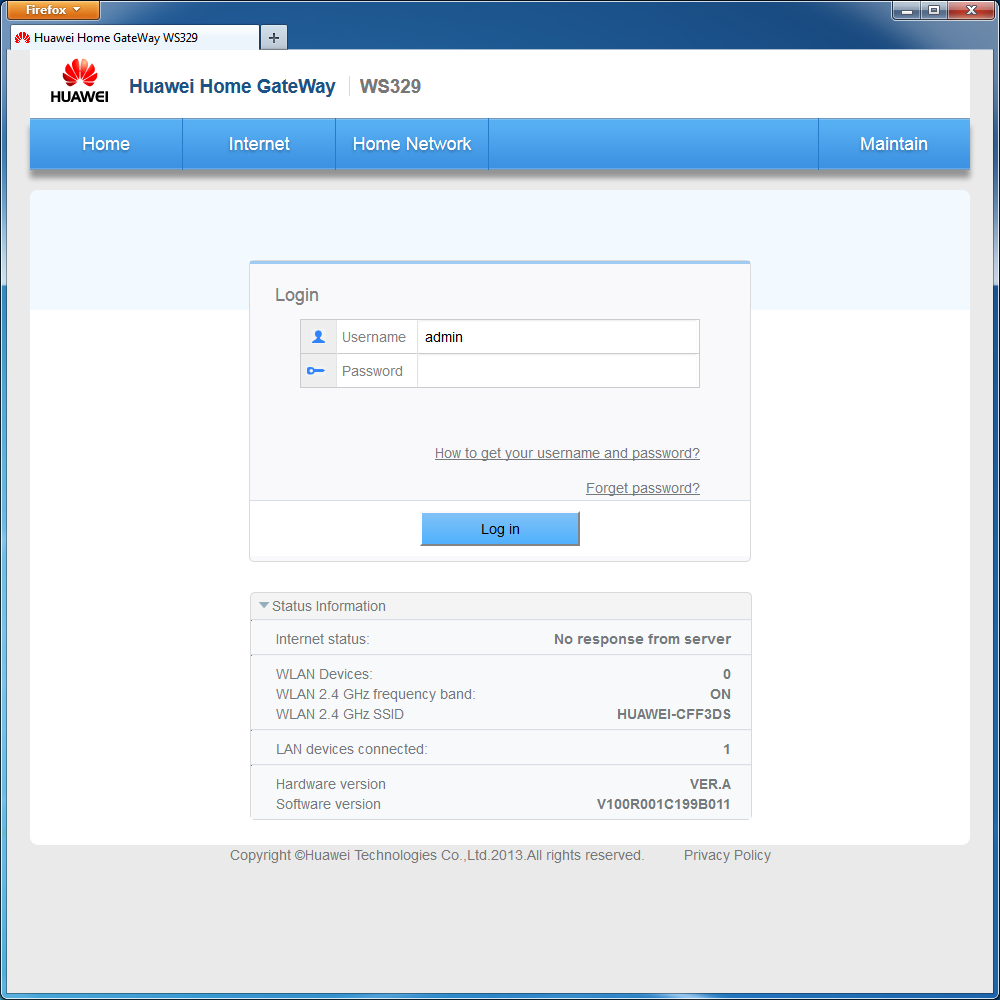

Предусмотрена встроенная справка по некоторым страницам. Без ввода пароля доступна информация о статусе устройства — версии аппаратной платформы и прошивки, подключение к интернету, название беспроводной сети и некоторые другие данные. Удобно, что по ссылке «забыли пароль?» показывается способ сброса настроек.

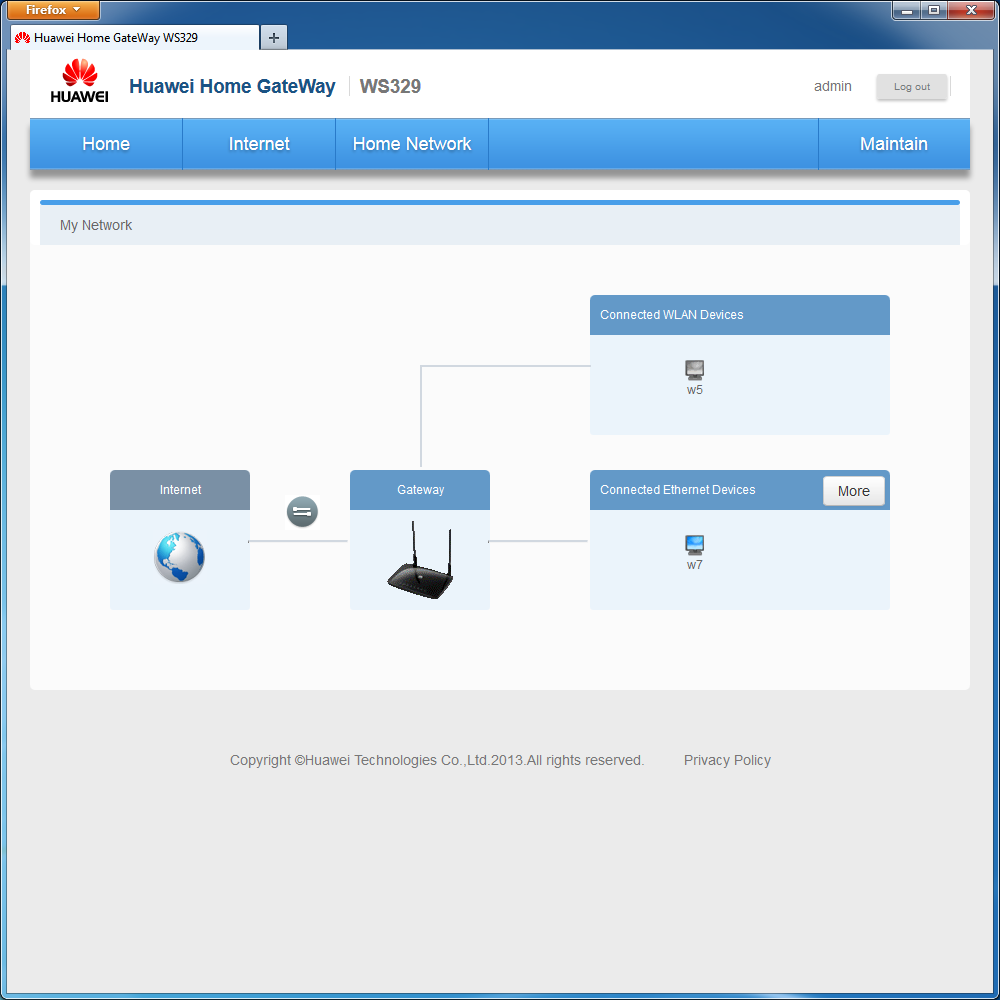

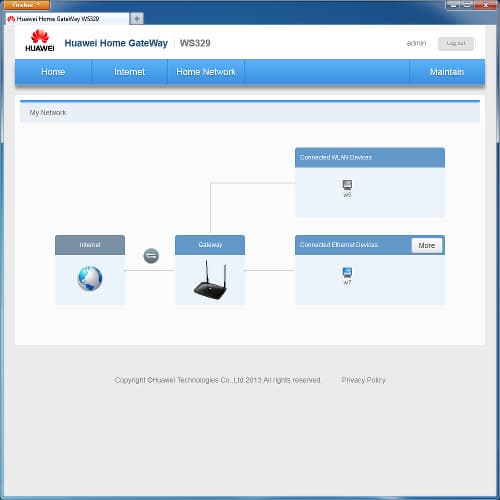

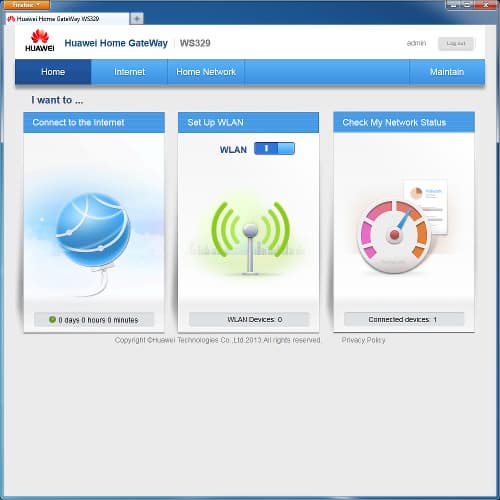

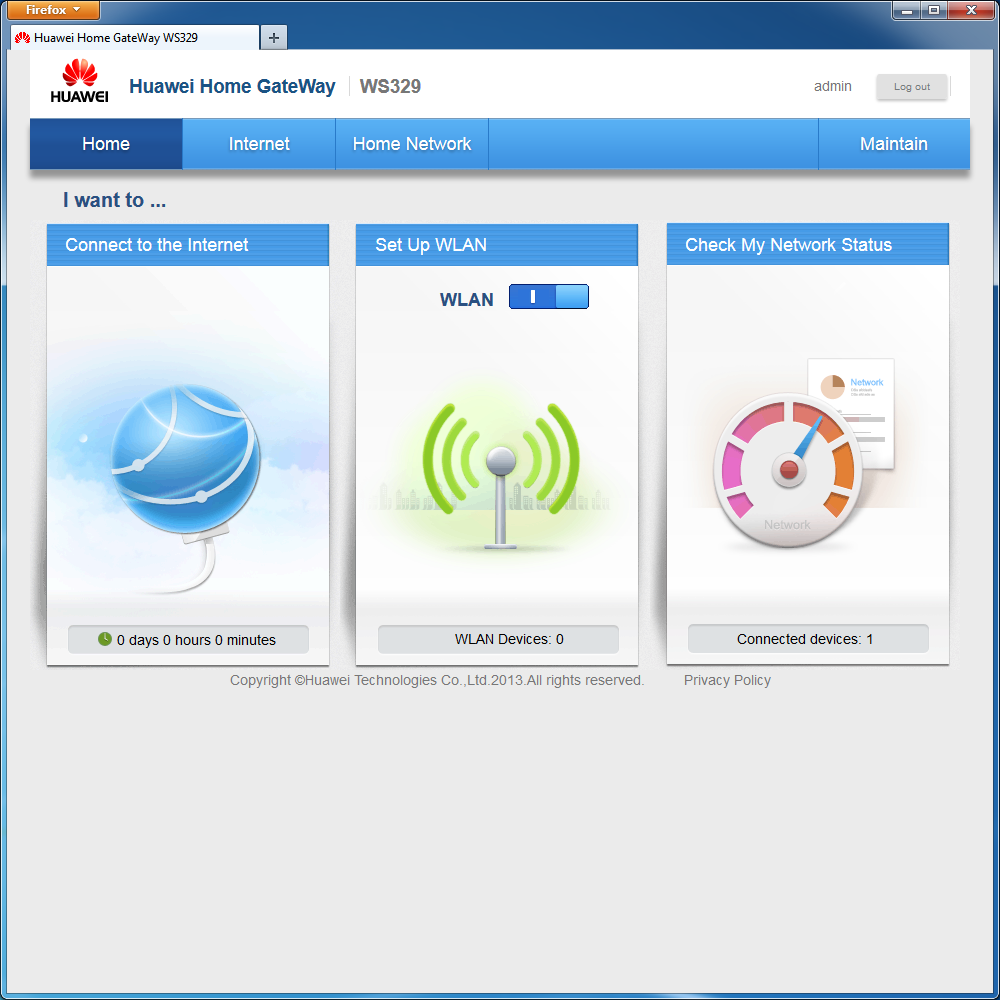

На главной странице есть три большие иконки, которые позволяют запустить мастер настройки интернет-подключения, изменить основные опции Wi-Fi и посмотреть текущую схему подключения сети. В схеме можно быстро установить ограничения для клиентов — на скорость загрузки и на время доступа к сети Интернет.

Для более детальных настроек системы предусмотрены три раздела меню: интернет, домашняя сеть и обслуживание.

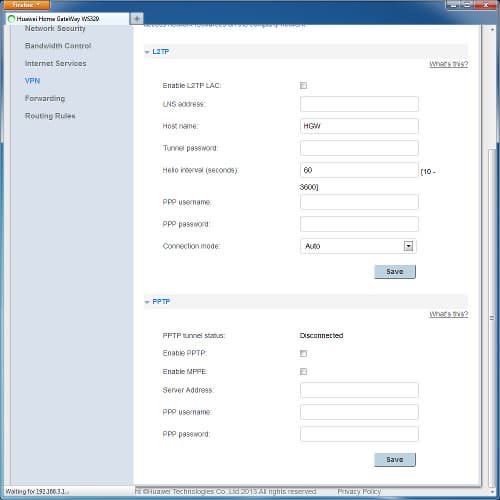

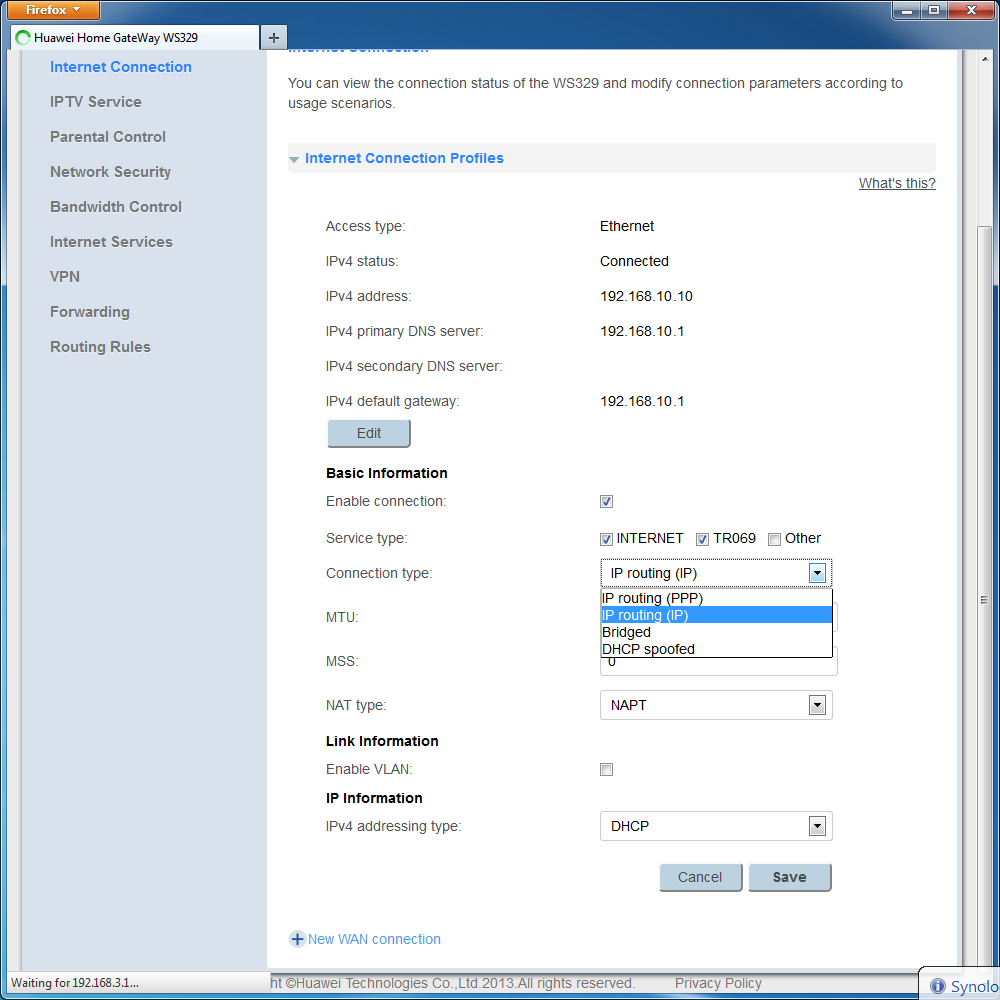

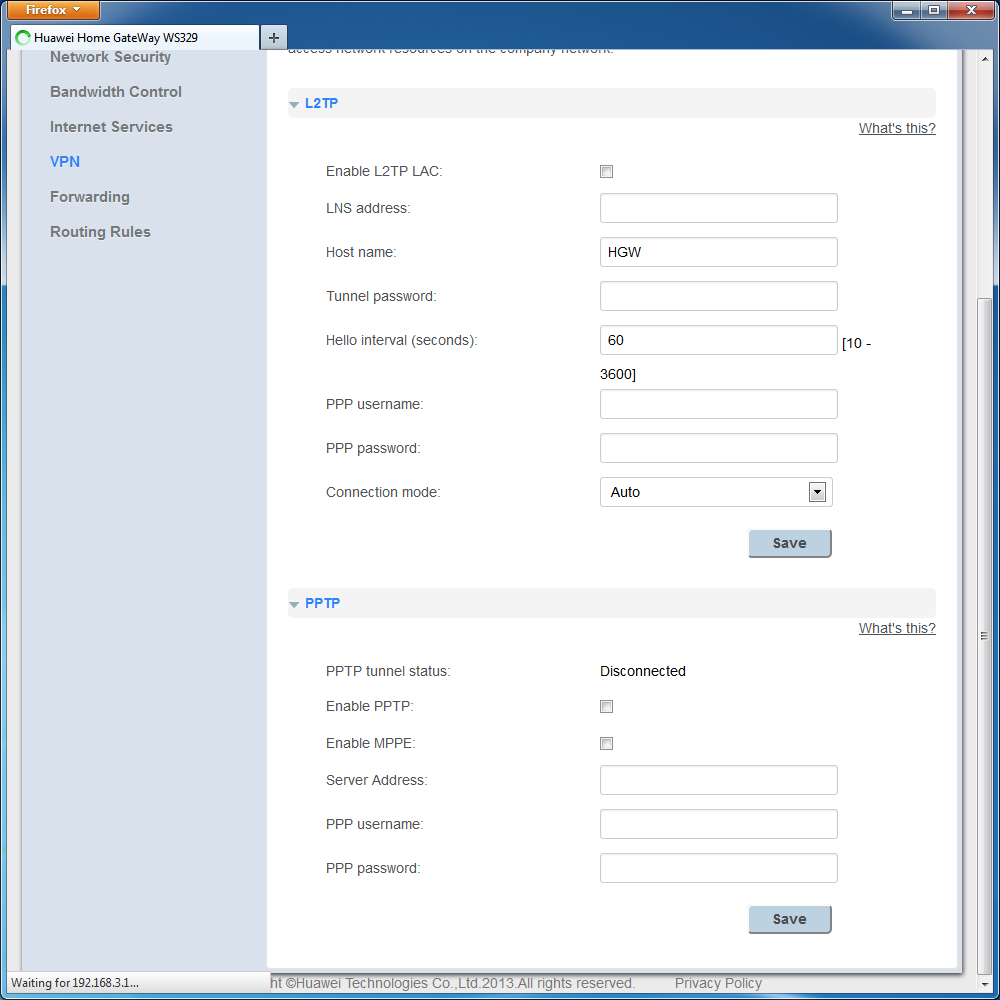

Для порта WAN предусмотрено использование режима моста, IPoE, PPPoE, PPTP и L2TP. Отметим, что последние два варианта настраиваются на отдельной странице, а не через единый список возможностей. Для поддержки IPTV можно использовать выделение проводных портов в режим моста с WAN, отдельное подключение IPoE или PPPoE, технологию VLAN и мультикаст (IGMP snooping, IGMP proxy). Пользователь может добавить свои записи в таблицу маршрутизации, а также использовать RIP. Устройство поддерживает ALG для некоторых протоколов: PPTP, H.323, RTSP и SIP.

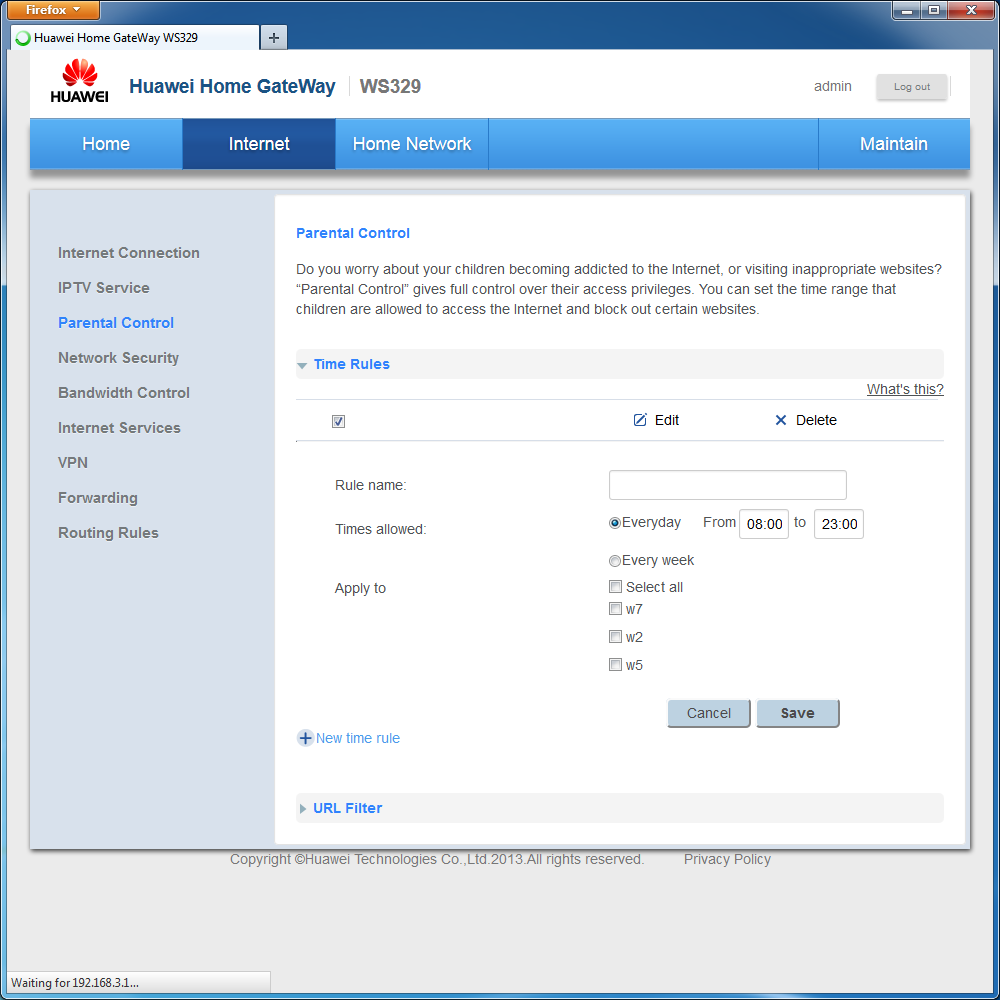

Роутер умеет ограничивать время доступа к интернету для клиентов. В каждом правиле можно указать время по дням недели и MAC-адреса систем. Есть также и фильтр URL по ключевым словам. Он не поддерживает расписание, но может использоваться только для выбранных клиентов. Для работы расписания есть поддержка встроенных часов с синхронизацией через интернет.

Реализация удаленного доступа к локальными системам осуществляется с использованием DMZ и правил трансляции портов. В них можно использовать диапазоны портов и иметь разные внешние и внутренние номера. Реализована и технология переключения портов

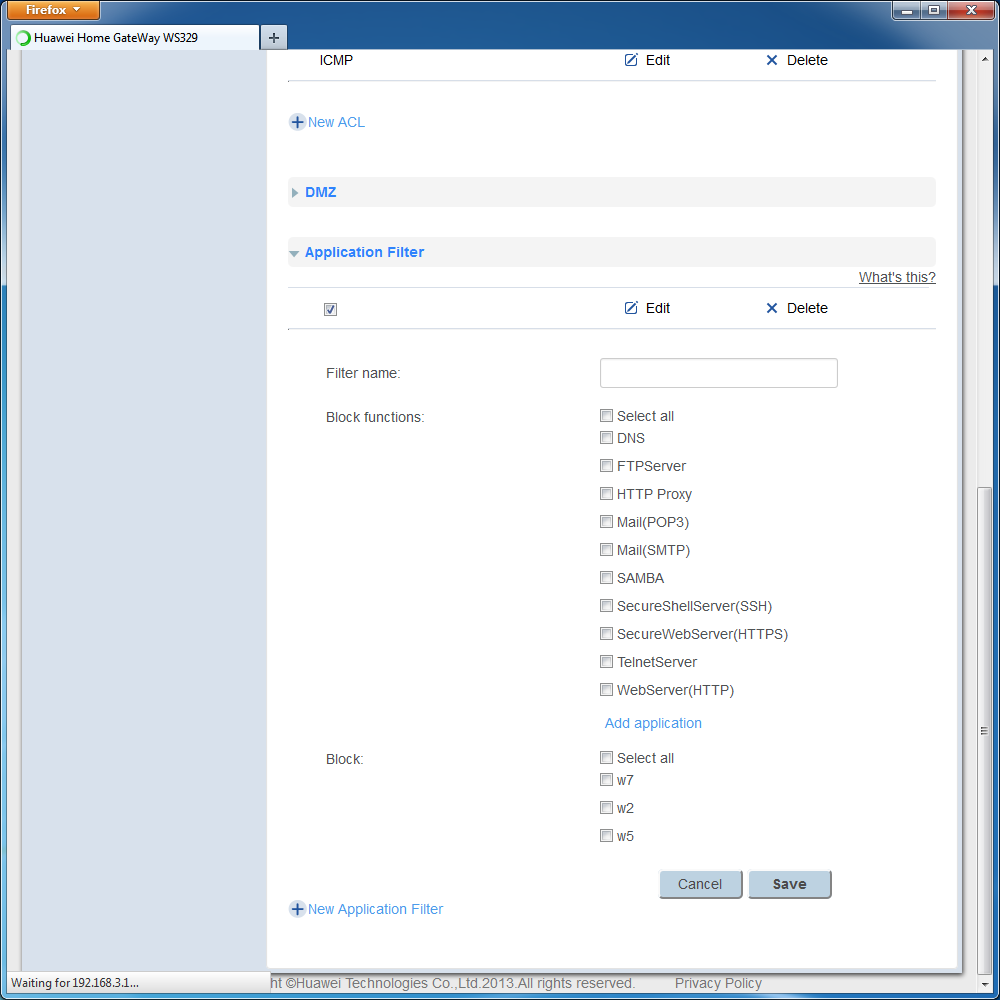

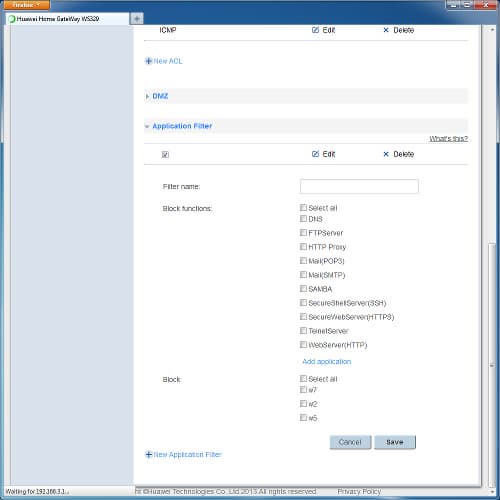

Кроме привычного межсетевого экрана с защитой от нескольких типов атак, в роутере предусмотрено программирование правил, блокирующих доступ указанных клиентов к заданным сервисам сети Интернет (последние указываются по номеру порта удаленной системы).

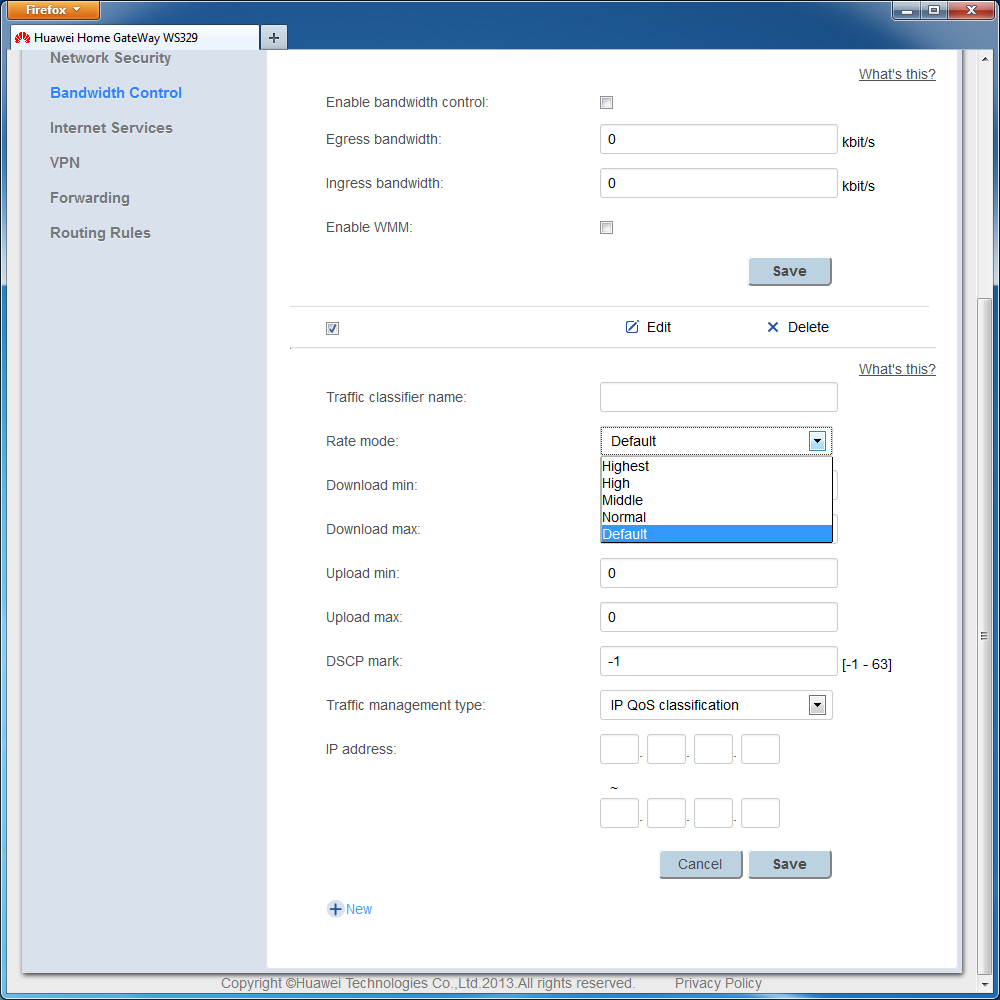

Производитель предусмотрел функцию управления полосой пропускания. После указания характеристик своего интернет-канала можно составить правила с ограничениями скоростей загрузки и отдачи с привязкой к IP, MAC, физическому порту или приложению. Учитывая относительно быстрый процессор роутера, этот сервис может быть интересен в некоторых конфигурациях. Однако отметим, что его использование может привести к снижению максимальных скоростных показателей роутера в задачах маршрутизации.

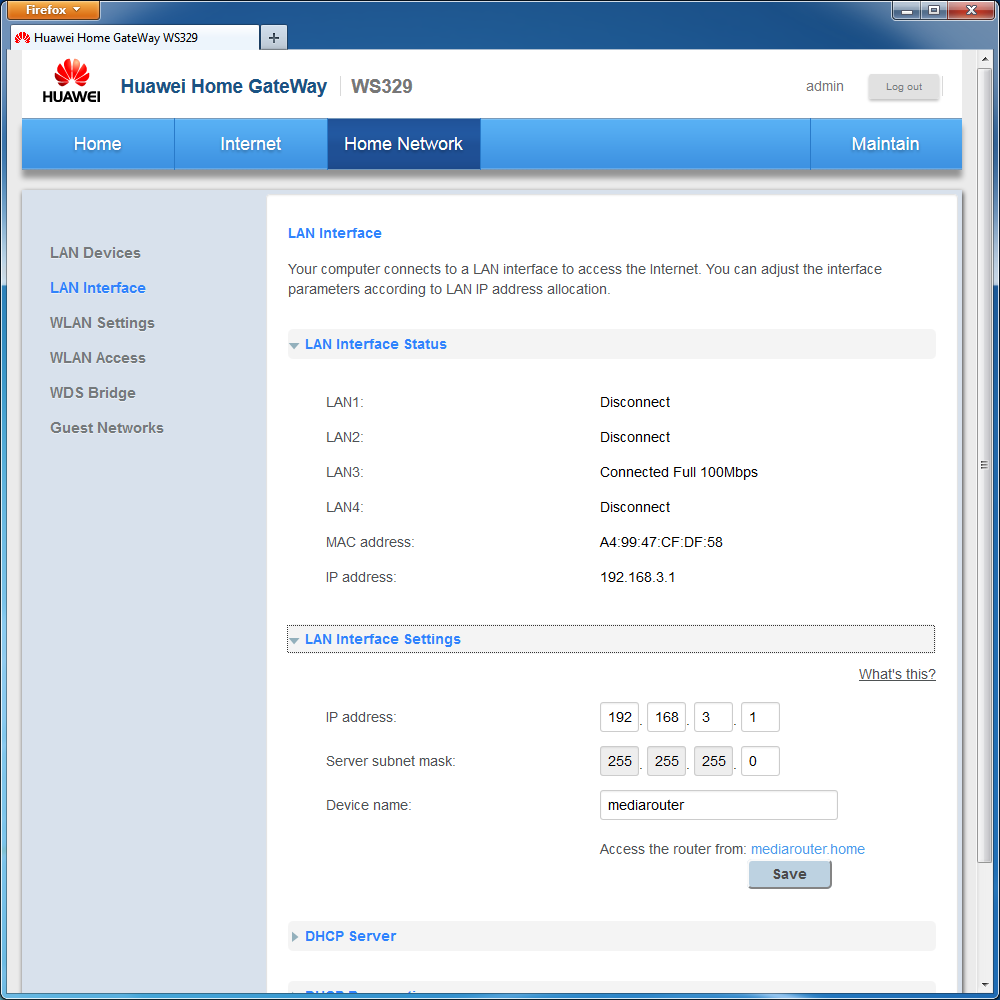

На отдельной странице приводятся данные обо всех подключенных клиентах локального сегмента сети. Также можно посмотреть статус подключения проводных портов.

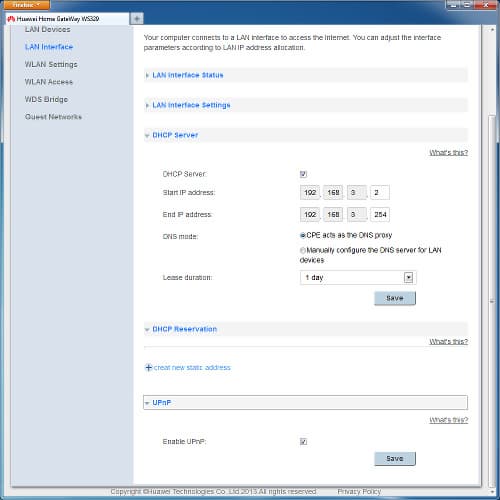

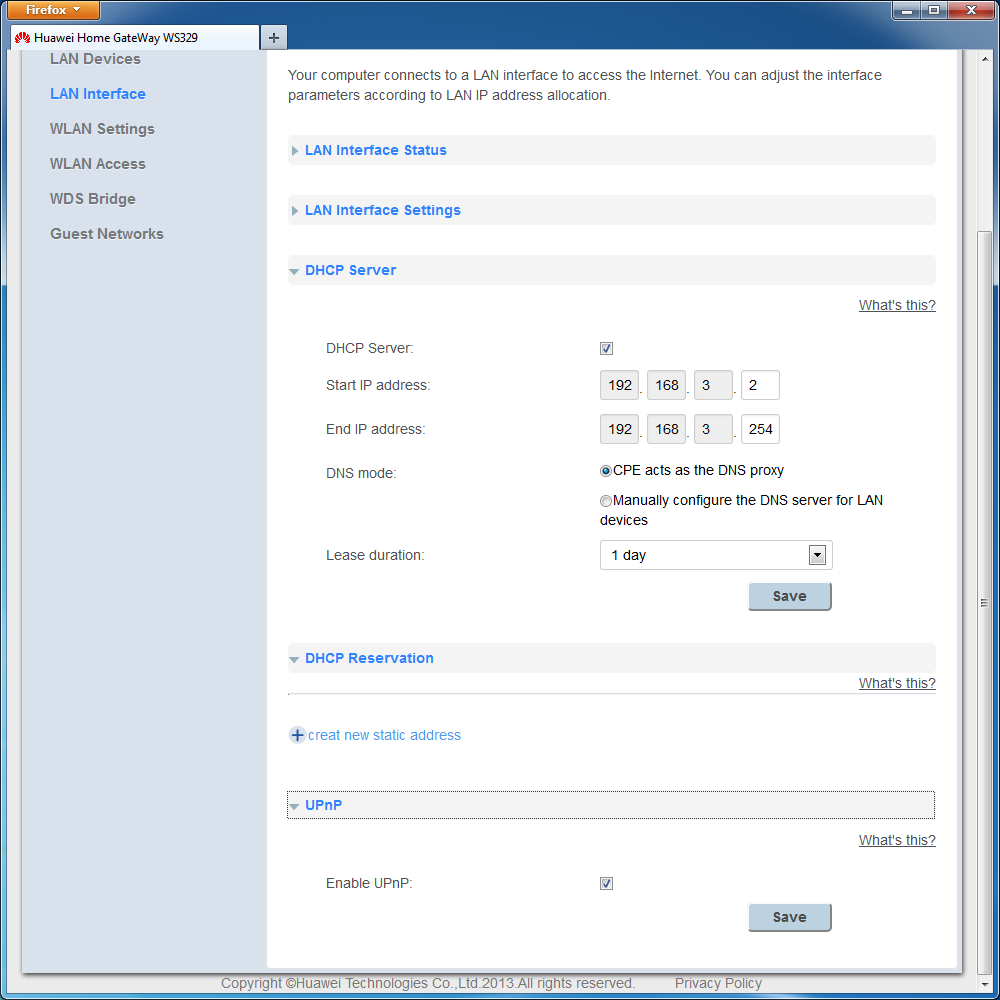

По-умолчанию внутренний адреса клиентам выдаются сервером DHCP из сети 192.168.3.*, при этом адрес роутера — 192.168.3.1. При необходимости эти параметры можно изменить. Предусмотрено указание пар MAC—IP для назначения клиентам постоянных адресов.

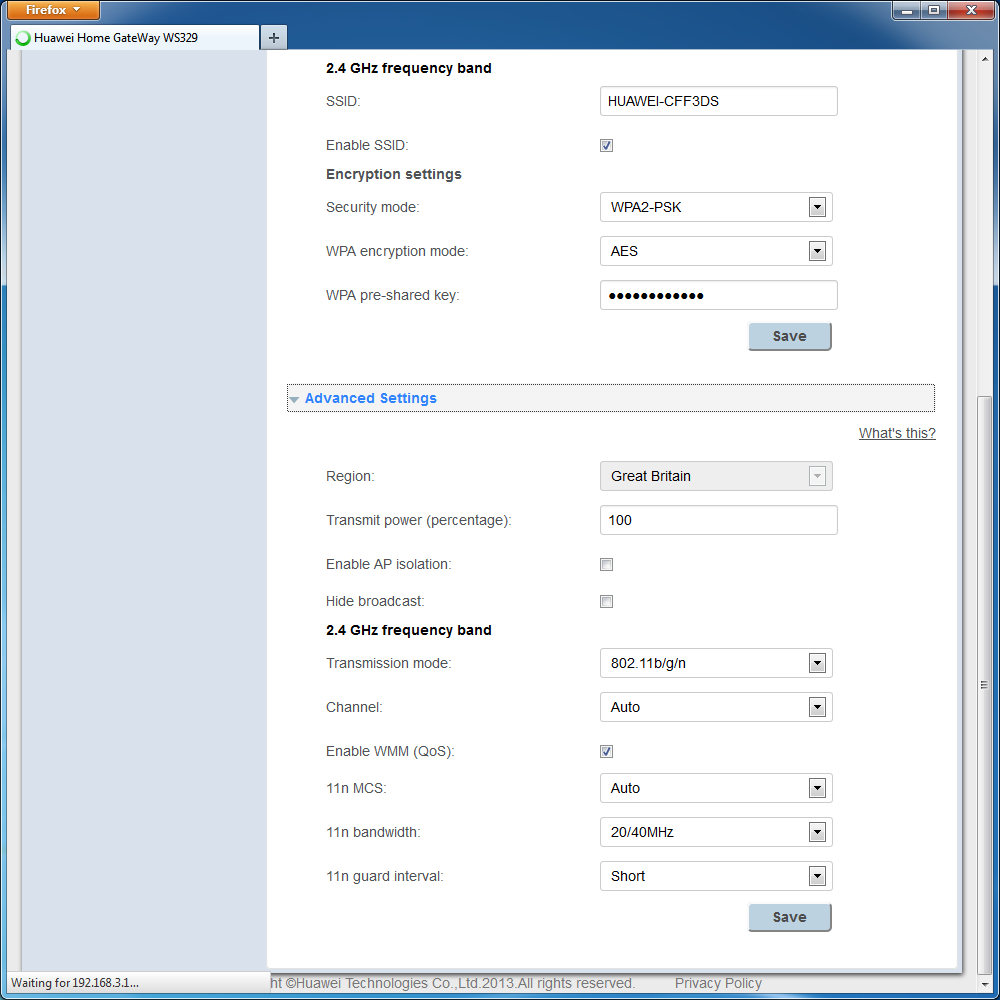

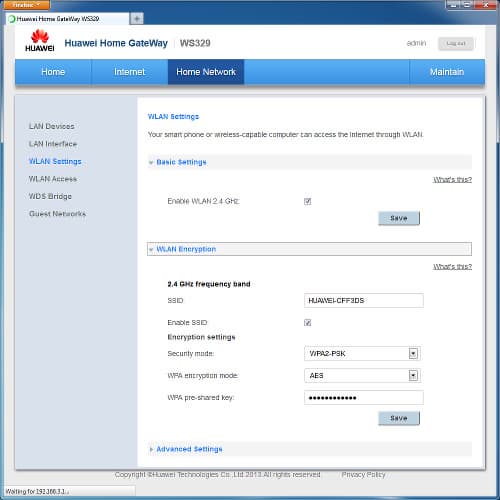

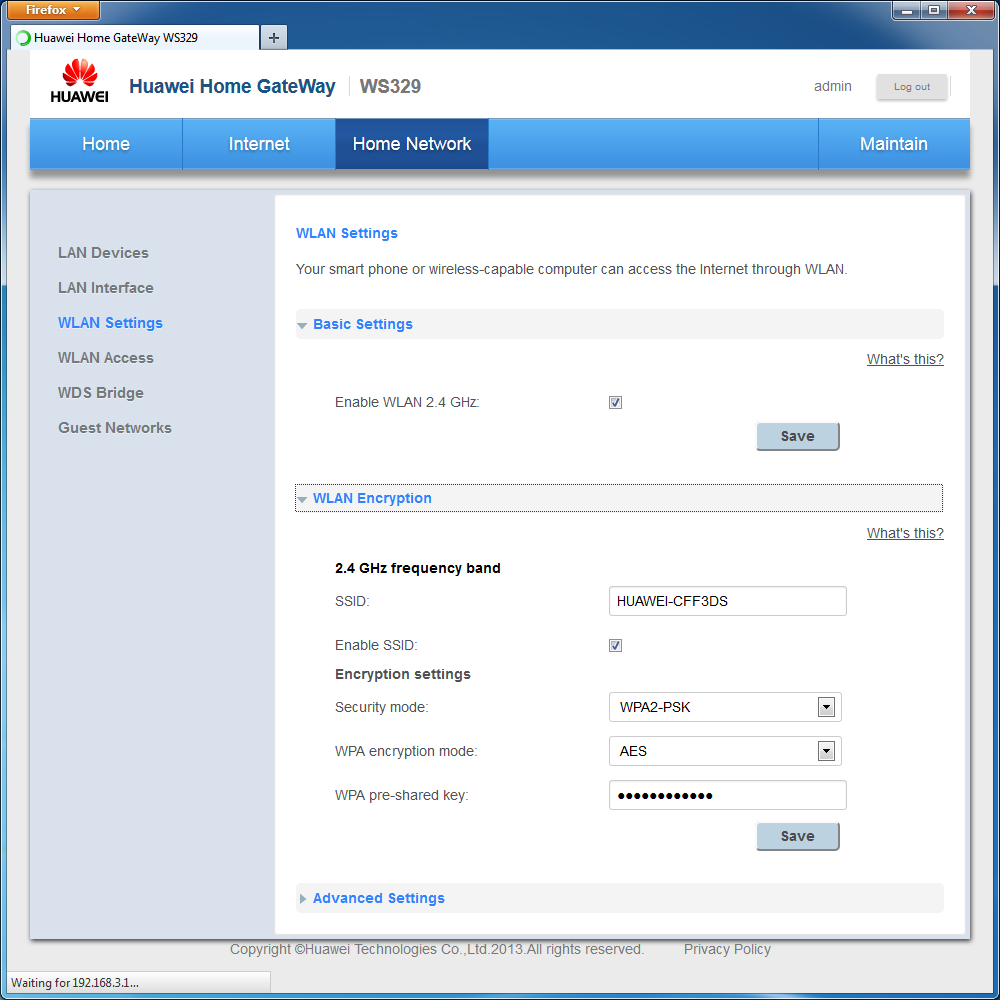

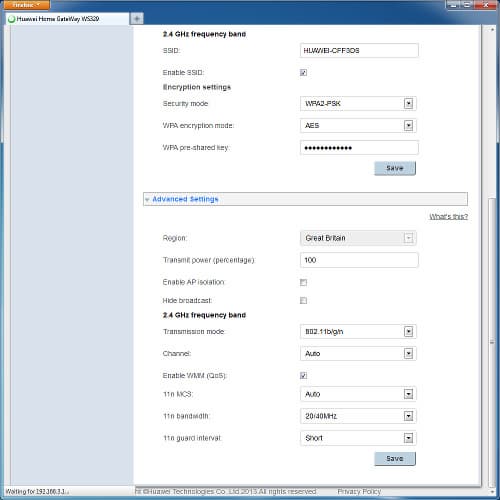

Основные настройки беспроводной точки доступа включают в себя имя сети и режим защиты (открытая сеть, WEP, WPA/WPA2-PSK). Дополнительно можно выбрать мощность передатчика, включить изоляцию клиентов, установить тип сети (b, g, b/g, b/g/n), номер и ширину канала, защитный интервал. Отметим, что в нашем экземпляре присутствовал пункт «регион», но он был установлен в режим только для чтения (был выбрана Великобритания).

Для упрощения подключения клиентов реализована поддержка технологии WPS, как с кнопкой, так и с PIN-кодом. Ограничить доступ клиентов к Wi-Fi можно с использованием белого или черного списка MAC-адресов. Упомянем наличие режима WDS.

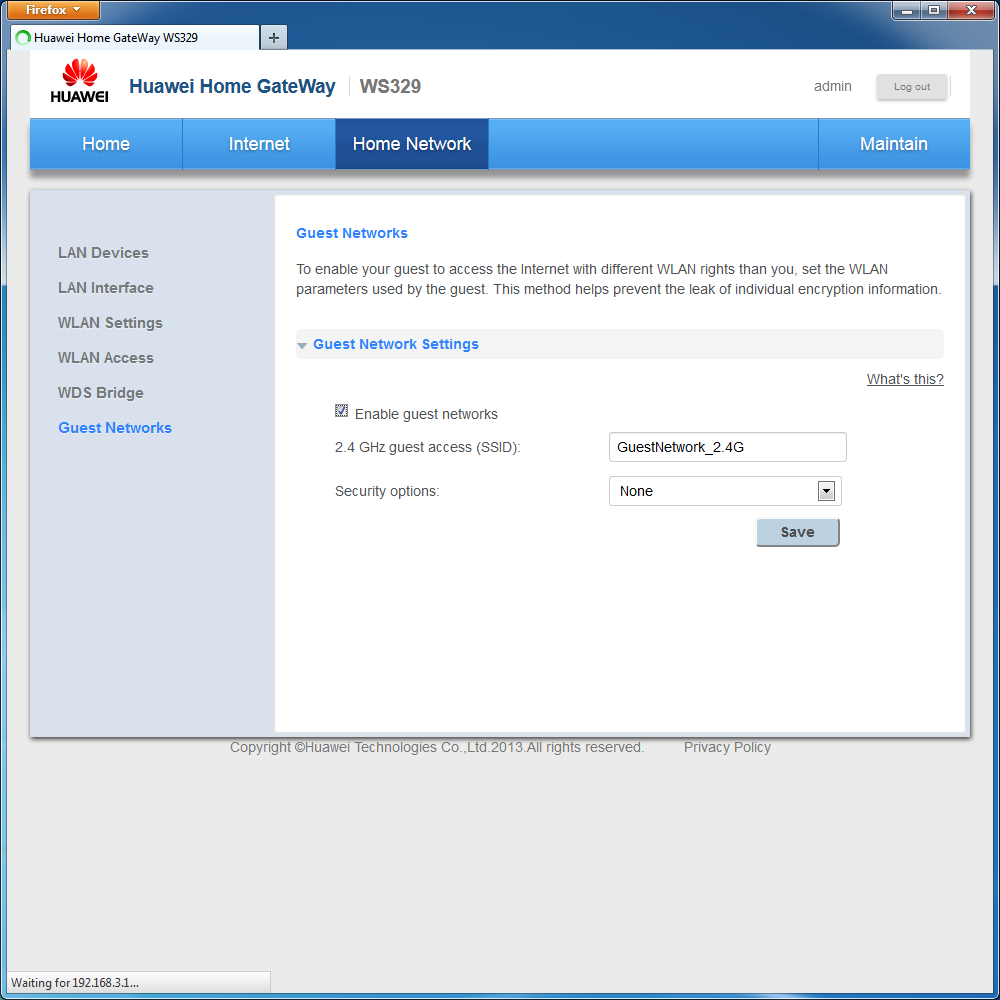

Кроме основной сети, можно организовать и гостевую, имеющую другое имя и режим защиты. Ее клиенты не смогут получить доступ в сегмент LAN и будут работать только с интернетом (им даже выдаются адреса из другой подсети).

В заводских настройках беспроводной сети уже используется защищенный режим с индивидуальным паролем. Имя сети и ключ роутера указаны на наклейке.

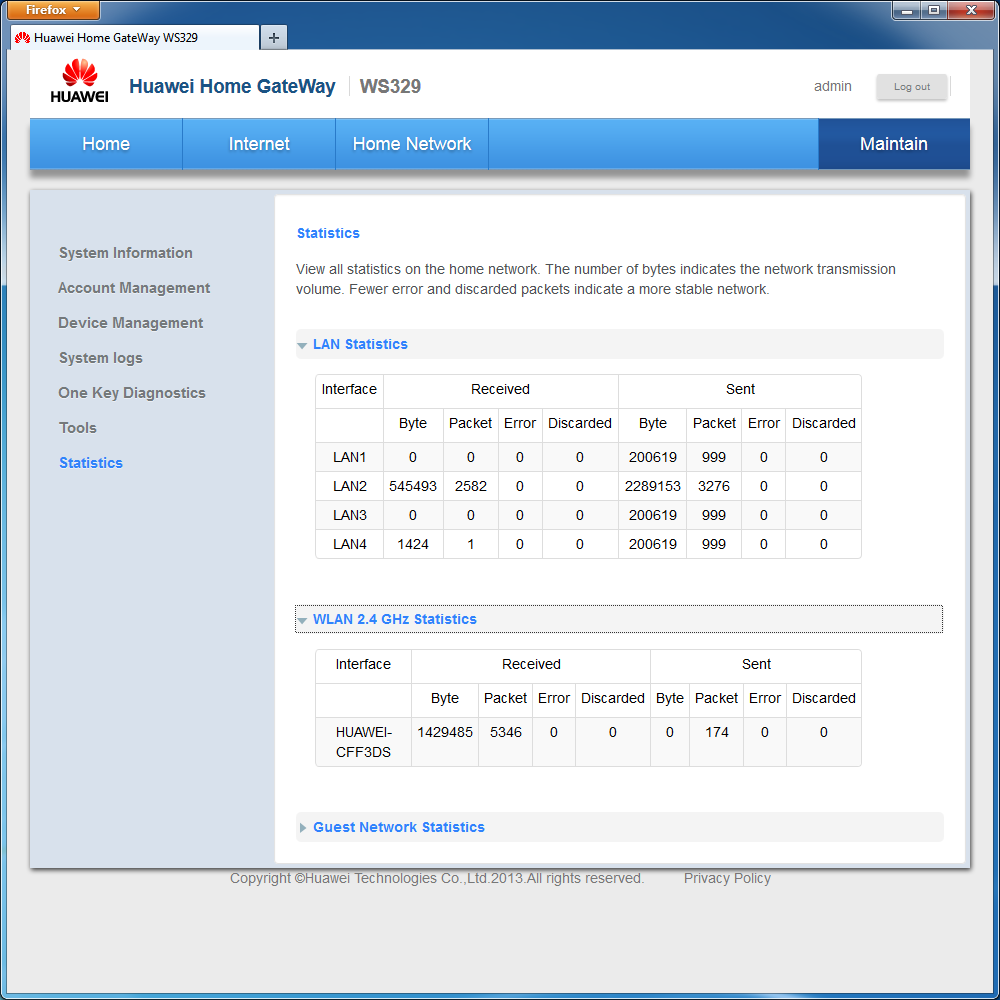

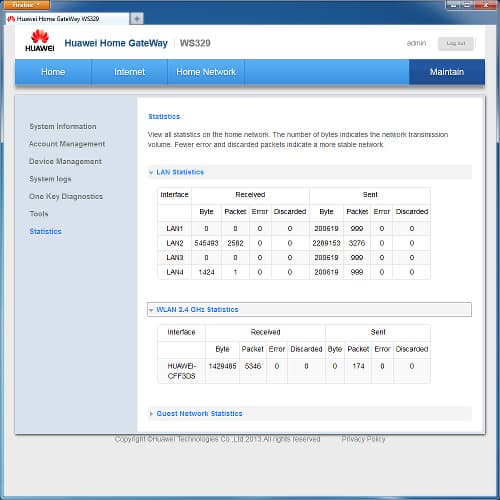

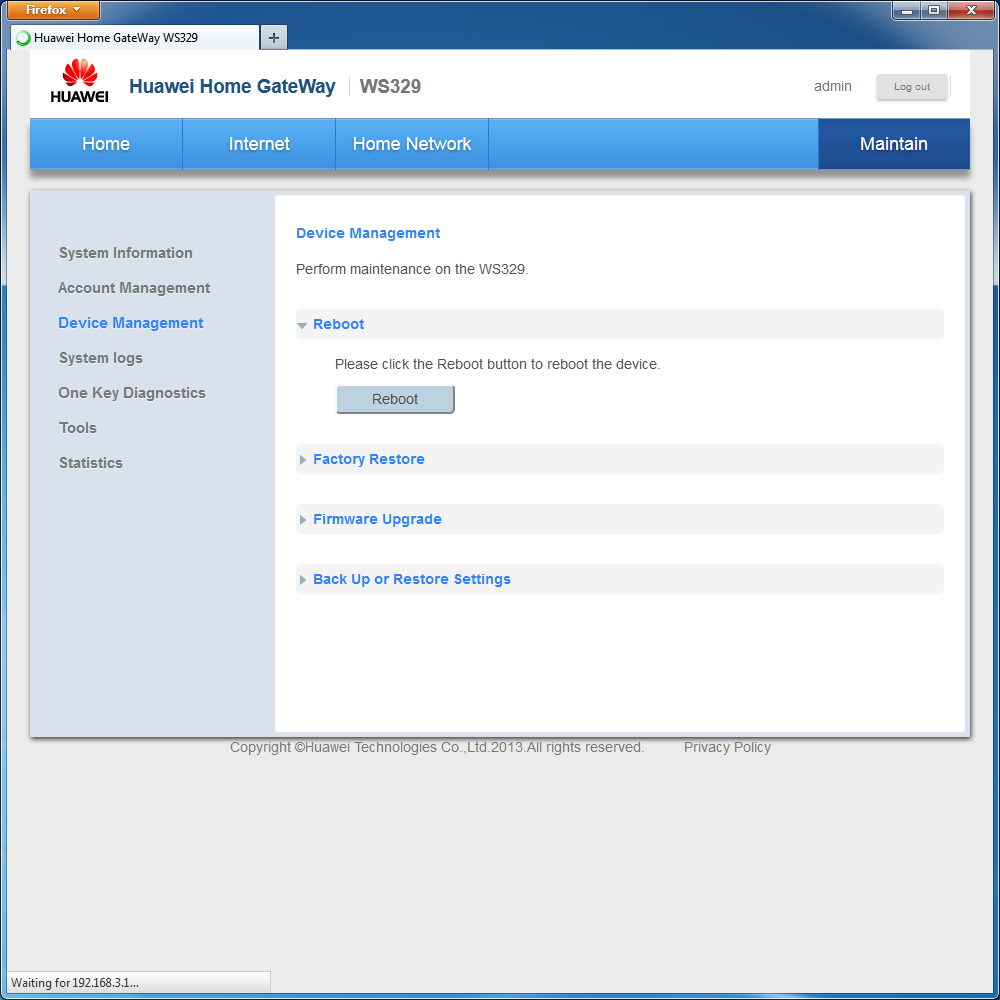

В последнем разделе присутствуют знакомые пункты изменения пароля администратора, обновления прошивки, работы с конфигурацией, перезагрузки, а также информация о системе и журнал событий (не очень подробный, но с возможность отправки на сервер syslog). Устройство ведет статистику приема и передачи данных по интерфейсам (LAN1..LAN4, Wi-Fi, гостевая сеть). Предусмотрен вариант «однокнопочной» диагностики роутера, а также утилиты ping и traceroute.

Производительность

Протестировать устройство с «Билайн Интернет» у нас не получилось — соединение L2TP, видимо, устанавливалось, но доступ к интернету не работал. Отсутствие подробных журналов и средств диагностики не позволило разобраться с ситуацией. Так что для проверки производительности использовались только синтетические тесты. Поскольку роутер имеет только порты 100 Мбит/с, то его мы протестировали на использованной в большинстве прошлых материалов версии стенда. Проверялись все варианты подключения к сети Интернет.

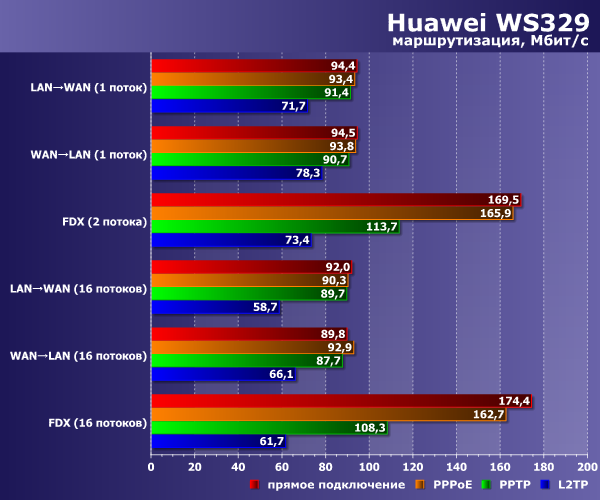

Производительность Huawei WS329

При использовании режимов IPoE, PPPoE и PPTP пользователь может рассчитывать практически на полную скорость канала 100 Мбит/с. Более высокая нагрузка в клиенте L2TP приводит к снижению максимальной скорости до 60-70 Мбит/с. Кроме того, надо отметить, что последний вариант оказался не очень стабилен в тестах — длительная работа под высокой нагрузкой приводила к потере соединения.

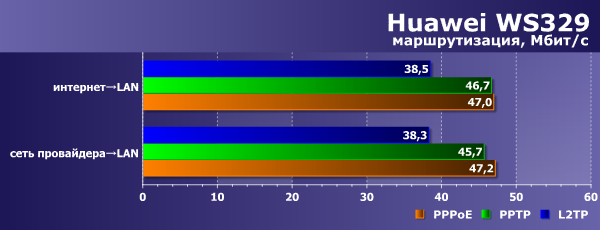

Роутер способен обеспечить доступ к локальной сети провайдера одновременно при VPN-подключениях к сети Интернет. Замечаний к скорости работы в этом режиме нет, показатели приводятся на следующем графике.

Производительность Huawei WS329

При нагрузке клиентом p2p роутер во всех режимах, кроме L2TP, показывал реальную скорость работы на уровне 8,5 МБ/с, при этом число соединений составляло 500 и более (в клиенте ограничения не устанавливались). С L2TP работа в этом сценарии была неустойчивой, что еще раз подтверждает не самую качественную реализацию данной функции в рассматриваемой версии прошивки.

Роутер имеет беспроводной модуль с максимальной скоростью подключения 300 Мбит/с. Однако на практике при наличии соседних сетей он не может использовать широкий канал, так что можно рассчитывать только на 144,4 Мбит/с. Впрочем, учитывая использование проводных портов 100 Мбит/с, это не стоит считать существенным ограничением скорости доступа к интернету беспроводных устройств.

Тестирование скорости Wi-Fi проводилось с адаптером TP-Link TL-WDN4800. Расстояние между устройствами составляло около 4 метров. Роутер настраивался на работу в стандарте 802.11n с полосой 20/40 МГц и защитой WPA2-PSK AES. Цифры представляют собой скорость работы беспроводного клиента с ПК в сегменте LAN и с сервером в интернете при различных вариантах подключения.

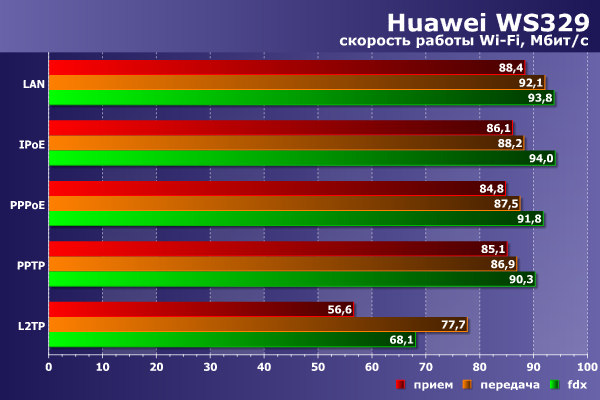

Производительность Wi-Fi в Huawei WS329

Результаты проверки производительности беспроводного контроллера можно считать хорошими для использованной аппаратной конфигурации. Во всех режимах, кроме L2TP, клиент может рассчитывать на 85-95 Мбит/с при работе по Wi-Fi.

В целом устройство показало себя достаточно неплохо для рассматриваемого сегмента и аппаратной конфигурации. Если не считать L2TP, реализация которого явно требует доработки, роутер можно эффективно использовать с подключениями со скоростью работы до 100 Мбит/с включительно.

Выводы

Беспроводной роутер Huawei WS329 является характерным представителем современного массового сегмента домашних устройств. Его технические характеристики, аппаратная и программная платформы хорошо сбалансированы, что позволяет говорить об отсутствии избыточных функций и скоростных ограничений в основных сценариях использования.

Использование достаточно быстрого процессора обеспечивает скорость маршрутизации, достаточную для обслуживания каналов до 100 Мбит/с. К работе беспроводного модуля также нет замечаний.

Текущая версия прошивки плохо справляется с работой в режиме L2TP, который встречается у отечественных операторов. Также нам не удалось проверить функционирование трансляций IPTV в мультикаст. Хочется надеяться, что у компании достаточно ресурсов для исправления обнаруженных недочетов. От продуктов данной ценовой категории сложно ожидать реализации широкого набора функций, так что отметим только поддержку расписания доступа к интернету для индивидуальных клиентов и гостевую беспроводную сеть.

Компании непросто будет найти свою нишу, поскольку с ценой около 1000 рублей на рынке присуствуют аналогичные по характеристикам устройства более известных производителей.

Устройство уже доступно на локальном рынке. Информация о стоимости приводится ниже.
