Обзор автомобильного видеорегистратора Datakam G5 City Max

Datakam G5 City Max — это «младшая» серия, одна из ранних, на основе которой построены следующие регистраторы линейки Datakam.

Характеристики и комплект поставки

Регистратор поставляется в упаковке, которая напоминает упаковку большинства экшн-камер, где устройство установлено на постаменте и накрыто прозрачным колпаком. С тем отличием, что в нашем случае регистратор подвешен к верхней части прозрачного колпака на мощных неодимовых магнитах. Эту особенность конструкции крепления регистратора мы обязательно рассмотрим.

В комплекте с регистратором имеется удобная двухкамерная сумочка-контейнер для переноски регистратора и аксессуаров к нему.

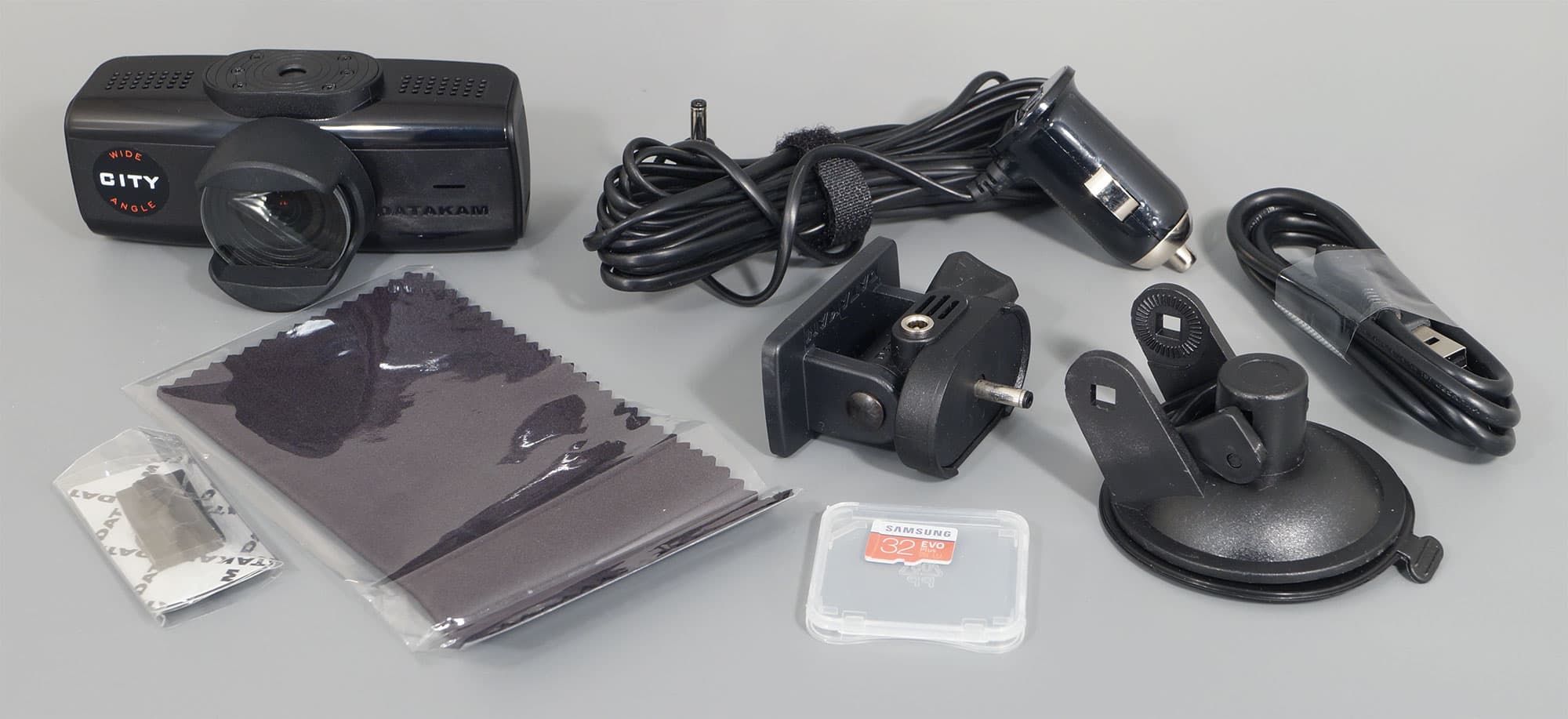

В сумочке без труда умещаются все аксессуары:

• регистратор G5 City Max
• поляризационный CPL-фильтр/бленда
• держатель на присоске
• мини-держатель на липучке, 1 шт.
• дополнительная липучка, 1 шт.
• магнитное крепление (неодимовое)
• скобка на липучке для кабеля, 2 шт.
• адаптер питания в прикуриватель с кабелем 3 метра
• кабель USB на Micro-USB для подключения к ПК
• карта памяти Samsung 32 ГБ
• салфетка для протирки стекла объектива
• сумочка для хранения и перевозки

Вполне внушительный набор. Но он может быть и другим, ведь каждая модель регистратора Datakam, помимо индекса, отличается еще и комплектом поставки. И, соответственно, конечной ценой.

Первое знакомство

Конструкция

Корпус регистратора изготовлен из черного пластика, корпус имеет вытянутую по горизонтали форму.

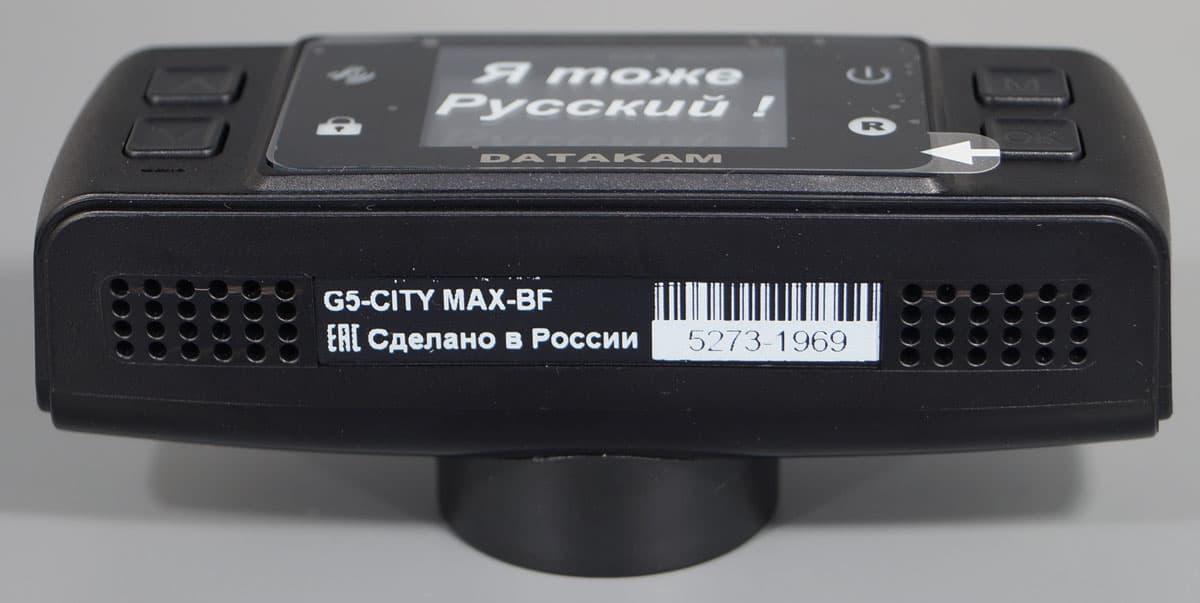

Сверху и снизу на корпусе расположены вентиляционные отверстия, помогающие избавиться от лишнего тепла, вырабатываемого электроникой.

На обеих боковых гранях регистратора находятся резиновые заглушки, под которыми расположены служебные интерфейсы и разъемы.

Также под одной из резиновых заглушек можно наблюдать наличие кнопки Reset. Она принудительно перезагружает аппарат в случаях «зависаний» и других программных или аппаратных ошибок. Наверное, такая кнопка — вещь нужная в хозяйстве. Но мы о ее полезности ничего сказать не имеем, так как за время долгого тестирования регистраторов ни разу ей не воспользовались. Не было такой нужды, прибор бесперебойно вел съемку, помногу включался и отключался безо всяких ошибок.

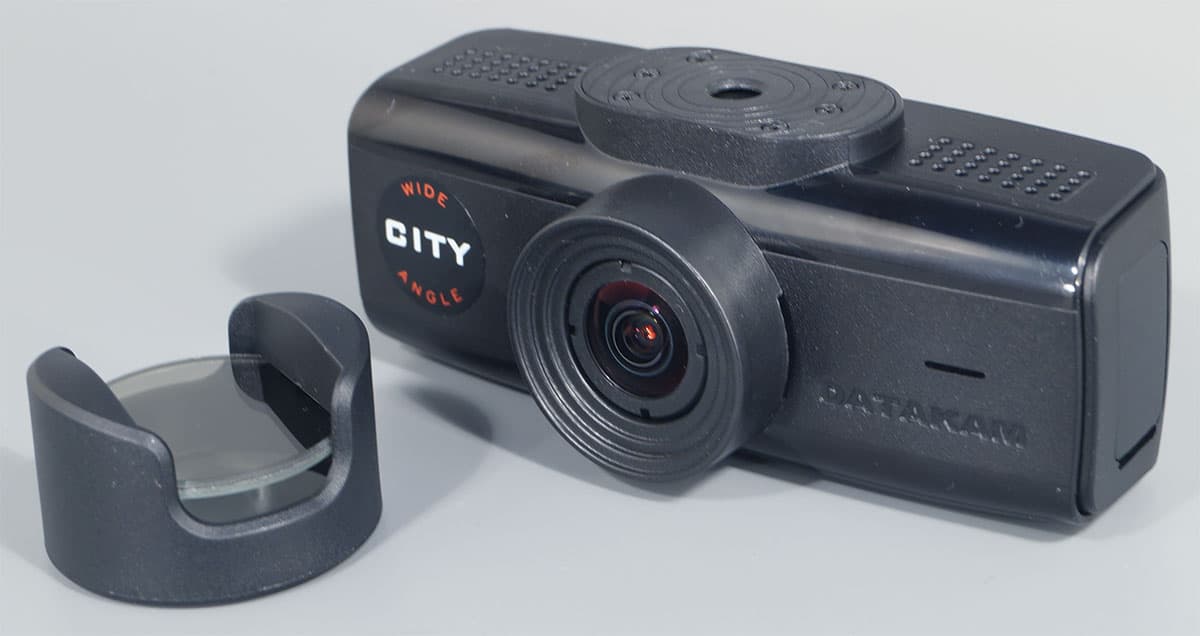

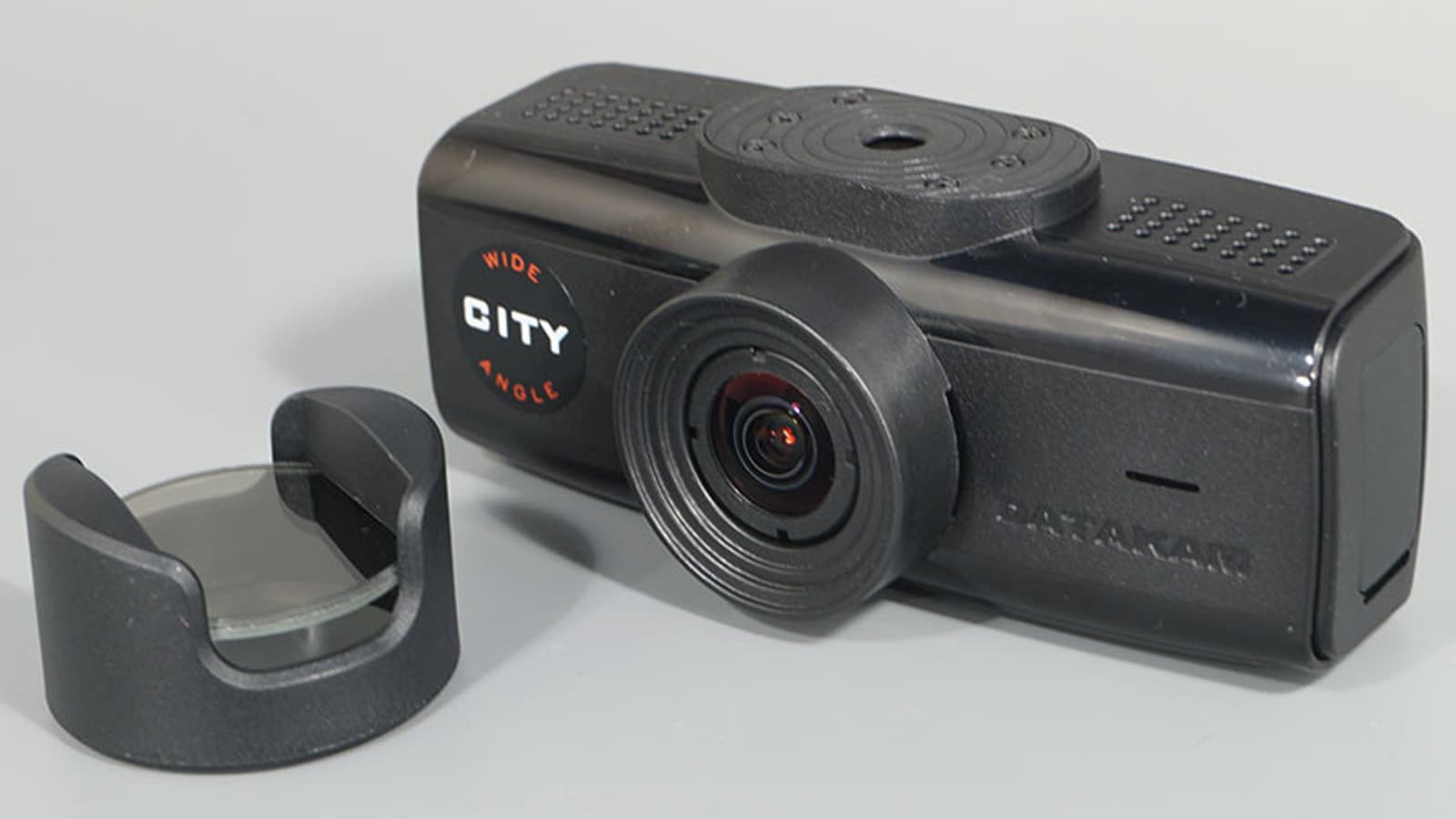

Наконец, обратим внимание на важную особенность регистраторов Datakam: фирменное дополнение к оптической системе. Производитель называет это дополнение «блендафильтром», совмещая таким образом два понятия, бленду и фильтр. С блендой все понятно — любая бленда, надеваемая на объектив, предназначена для исключения бликов и паразитных засветок на краях стекла объектива, которые могут возникнуть из-за ярких источников света, направленных под углом. А вот с фильтром надо разобраться.

Поляризационный фильтр — важный инструмент фотографа или оператора, служащий для задержки отраженного поляризованного света. Так, с его помощью в объектив фотоаппарата не попадает отраженный от воды свет, блики. Или поляризованный свет ясного неба, «закрывающий» всю глубину его синевы. В нашем случае не требуется фотографировать небо или воду. Но и поляризационный фильтр не помешает, потому что главное его здесь назначение — не допускать попадания в объектив отражений от лобового стекла. А отражения в нем могут быть самые разные. Например, подсветка приборной панели, дисплей работающего смартфона или навигатора.

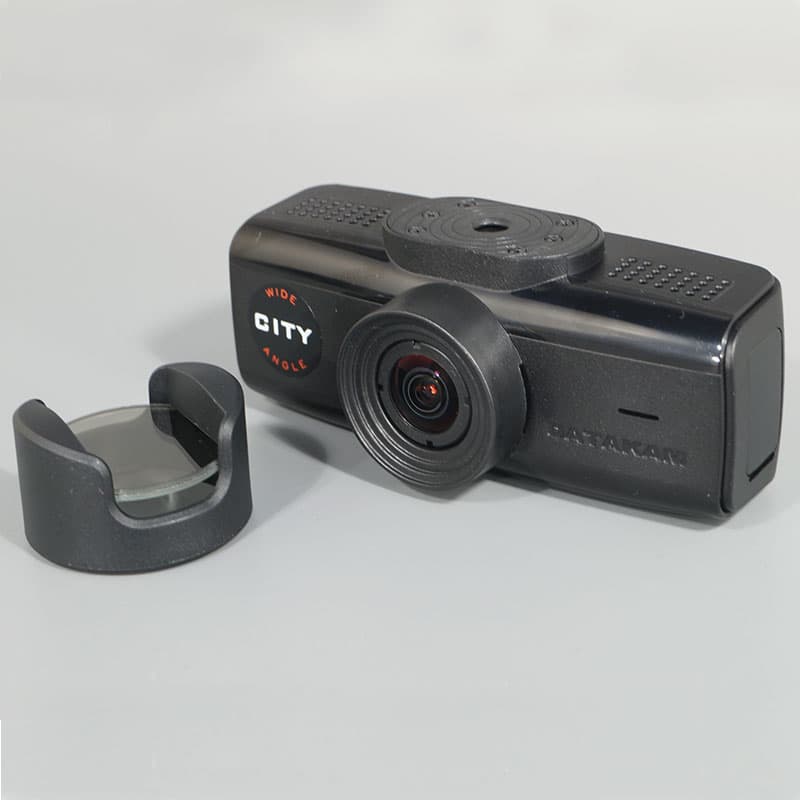

Конструктивно «блендафильтр» Datakam — это насадка с двумя «козырьками», верхним и нижним. Внутренние направляющие, совпадая с пазами на корпусе регистратора, заставляют бленду всегда держаться на объективе регистратора в нужном положении, когда «козырьки» находятся как положено, сверху и снизу, а не торчат по бокам. Изготовленная из плотной резины, бленда заодно служит креплением для круглого поляризационного фильтра-стеклышка.

«Стеклышко», сжатое внутренними направляющими, с небольшим усилием проворачивается вокруг своей оси. Отсюда важная особенность: поскольку применяемый фильтр имеет линейную поляризацию (бывают еще фильтры с круговой поляризацией), то перед его использованием следует проверить, в нужном ли положении находится то самое стеклышко, правильно ли оно повернуто во время установки на заводе.

В домашних условиях это делается за минуту: расположив на подоконнике какой-то бликующий объект (например, смартфон с глянцевым дисплеем), взгляните на него через блендафильтр. При этом «козырьки» блендафильтра должны находиться строго сверху и снизу. Если отраженный в дисплее смартфона свет неба почти не задерживается фильтром, поверните внутри бленды стеклышко и взгляните снова. Правильно установленный поляризационный фильтр должен дать примерно такой эффект затемнения отраженного света:

Конечно, никакой поляризационный фильтр не в состоянии полностью исключить попадания отраженного (поляризованного) света в объектив камеры. Все предметы так или иначе отражают свет, мы окружены им всегда и со всех сторон. Но какую-то часть мешающих отражений от лобового стекла фильтр все же отсечет, что можно увидеть, сравнив два стоп-кадра из видеосъемки.

Эти кадры получены регистратором в темное время суток. При этом на приборной панели автомобиля был установлен смартфон, чей дисплей светился и отражался в лобовом стекле. Мы не предлагаем угадать, в каком из двух случаев поляризационный фильтр повернут правильно. Ответ же очевиден.

Такое изящное и — главное — недорогое решение почти полностью снимает проблему засветки важных участков видеозаписей. Как знать, быть может, именно этот участок, который в первом случае засвечен дисплеем смартфона, окажется ключевым в разборе реального происшествия, поскольку здесь должен был находиться, к примеру, госномер нарушителя ПДД.

Адаптер прикуривателя, прилагаемый ко всем трем моделям, может работать от автомобильной бортовой сети 12 или 24 вольта и дает необходимый для регистратора ток, при этом позволяя запитать еще одно устройство — смартфон, к примеру. Причем запитать током с силой в 2,4 А, а не тем неполным одним ампером, который дает старый USB 2.0.

Пора изучить механизм крепления регистратора, но тема крепления — отдельная, ее мы рассмотрим специально. Поскольку у нашего регистратора, как и у других моделей Datakam, это крепление необычное, особенное. Оно магнитное.

Крепление

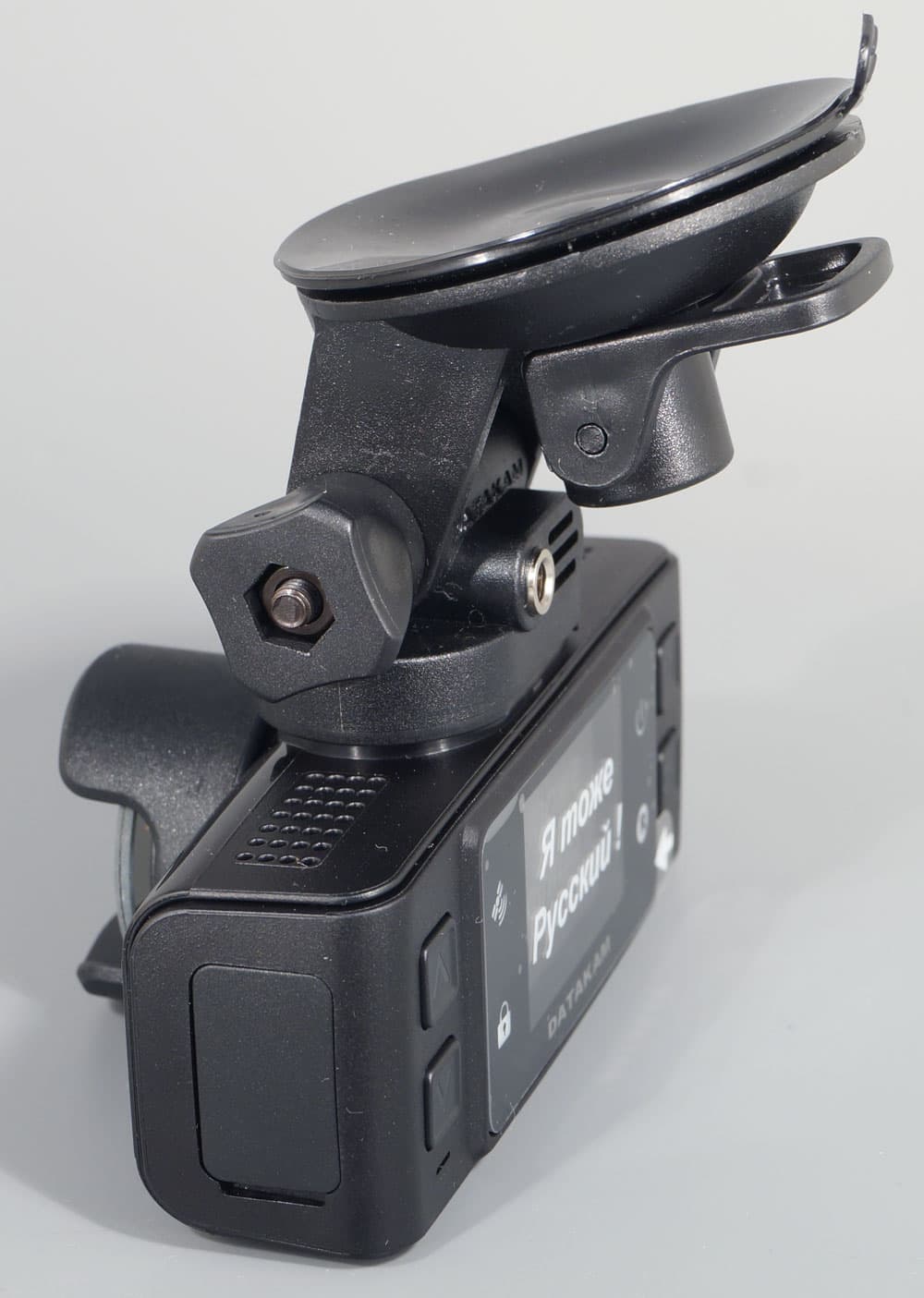

Система крепления Datakam непохожа на прочие системы, применяющиеся при установке автомобильных регистраторов. Она состоит из двух элементов. Первый элемент — стандартная присоска либо «липучка». Ушки этих крепежных частей одинаково подходят для фиксации на них второго, главного элемента системы крепления — контактной магнитной площадки. Соединение надежно фиксируется болтом с квадратным сечением под головкой, исключающим проворачивание во время монтажа.

У главного второго элемента — контактной площадки — имеется вход питания, к которому подсоединяется кабель, идущий в бортовую сеть автомобиля. Таким образом, система крепления, «висящая» на лобовом стекле, всегда имеет нужное напряжение и через штекер подает питание на регистратор.

Основная же прелесть такого способа крепления — неодимовые магниты, вмонтированные в обе магнитные площадки. Неодим — редкоземельный металл, который традиционно используется при производстве мощных постоянных магнитов. Магниты с содержанием этого металла настолько крепко удерживают регистратор в посадочном гнезде, что для разъединения элементов требуется приложить немалое усилие.

Мы не поленились и определили это усилие, используя электронный безмен: в момент отрыва корпуса регистратора от магнитной площадки на дисплее безмена красовалась цифра 2000 граммов. Надежность такого крепления не вызывает сомнений. Ведь если вспомнить, что масса регистратора без крепления составляет чуть более 100 граммов, то для произвольного срыва регистратора с крепежной магнитной площадки потребуется большое мгновенное ускорение. Такого ускорения не получишь при езде по кочкам. Оно может возникнуть только в случае столкновения. Причем довольно серьезного. А это уже авария. Но о плохих вещах мы не пишем, поэтому обсуждение надежности магнитного крепления в рамках этой статьи предлагается закруглить. Оно надежно, точка.

Помимо надежности, крепление отличается универсальностью. Не только потому, что к этой площадке можно присоединить любой регистратор Datakam, но и потому, что питание на регистратор поступает через центральный металлический штырь-штекер. Это позволяет повернуть регистратор по оси в любую сторону. Такое иногда требуется для съемки происходящего в салоне или в боковых окнах. Выемки и пазы в крепежной площадке допускают четыре варианта положения:

В тот момент, когда водитель поворачивает регистратор вокруг оси, на секунду может пропасть питание. Но это не страшно, регистратор не выключится, поскольку питает его в этот момент аккумулятор. Бортовая сеть получает приоритет, лишь когда она имеется.

Устанавливать любой регистратор рекомендуется как можно выше, желательно за зеркалом заднего вида. При этом нельзя забывать, что камера должна находиться в той зоне стекла, которая очищается «дворниками».

Разные конструкции кузовов автомобилей предоставляют разный наклон и площадь лобового стекла. У нас в распоряжении обычный седан, в котором к тому же изначально установлен неснимаемый регистратор, закрывающий большую площадь обзора. Но это и к лучшему — теперь можно наглядно сравнить заметность регистраторов снаружи.

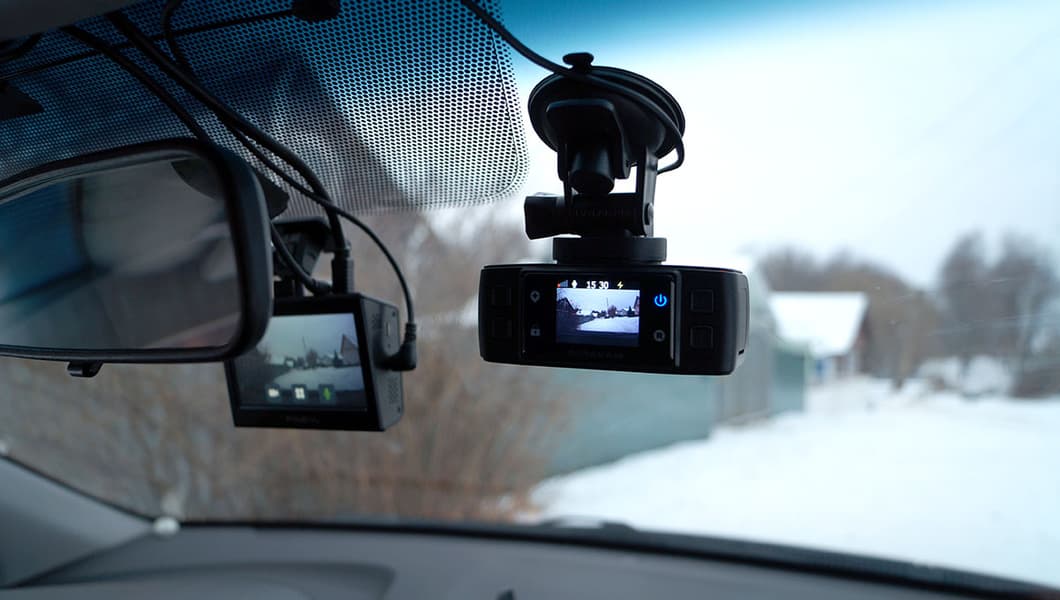

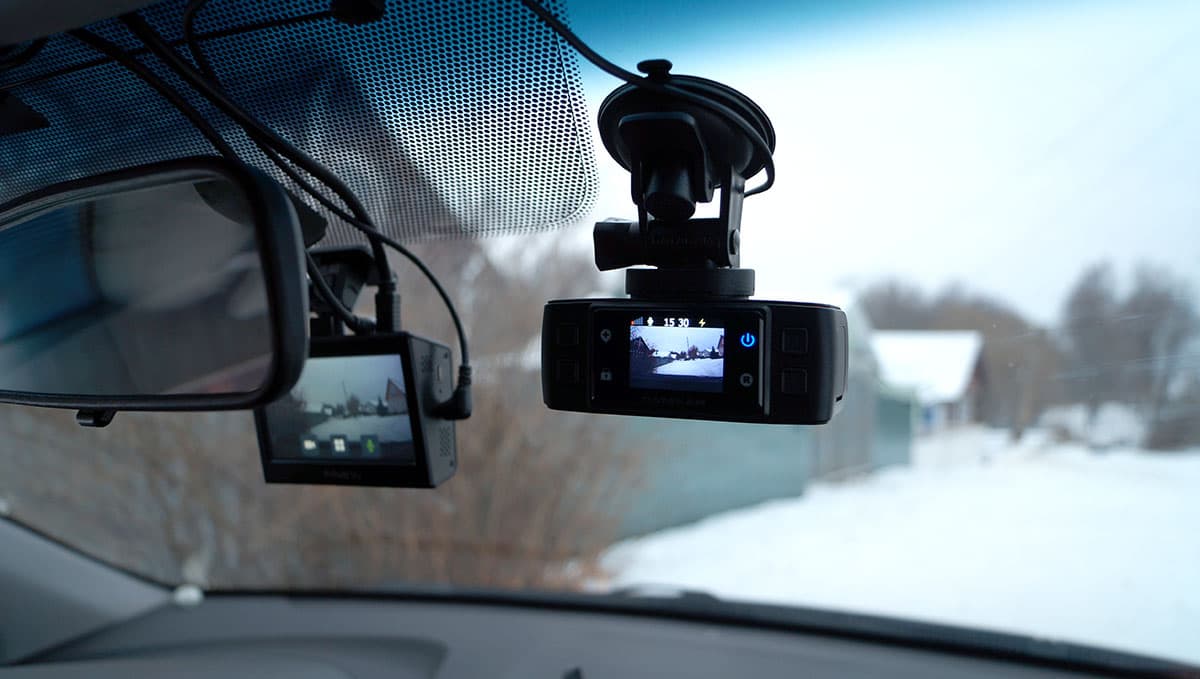

Установленный регистратор Datakam непросто заметить снаружи: его сосед по лобовому стеклу, отличающийся броской внешностью, выдает себя гораздо ярче.

Но если все же вы испытываете беспокойство и не желаете оставлять регистратор без присмотра, снять его с магнитной площадки можно одним движением руки.

Управление, программное обеспечение

Четыре механические кнопки, окружающие дисплей каждого регистратора — единственные способы управления прибором. Нужно сказать, что управление неплохо продумано и легко осваивается. Вот только количество настроек, открывающихся при заходе в главное меню, поначалу сбивает с толку. Неужели «обычный» автомобильный регистратор может иметь такое количество изменяемых параметров? Если мы попытаемся привести здесь все эти пункты, то скриншоты, расставленные в ряды по нескольку штук, займут несколько экранов. Но не будем дублировать PDF-руководство пользователя, приведем лишь наиболее характерные скриншоты меню настроек. Хотя и таких, характерных, тут набирается 16 штук.

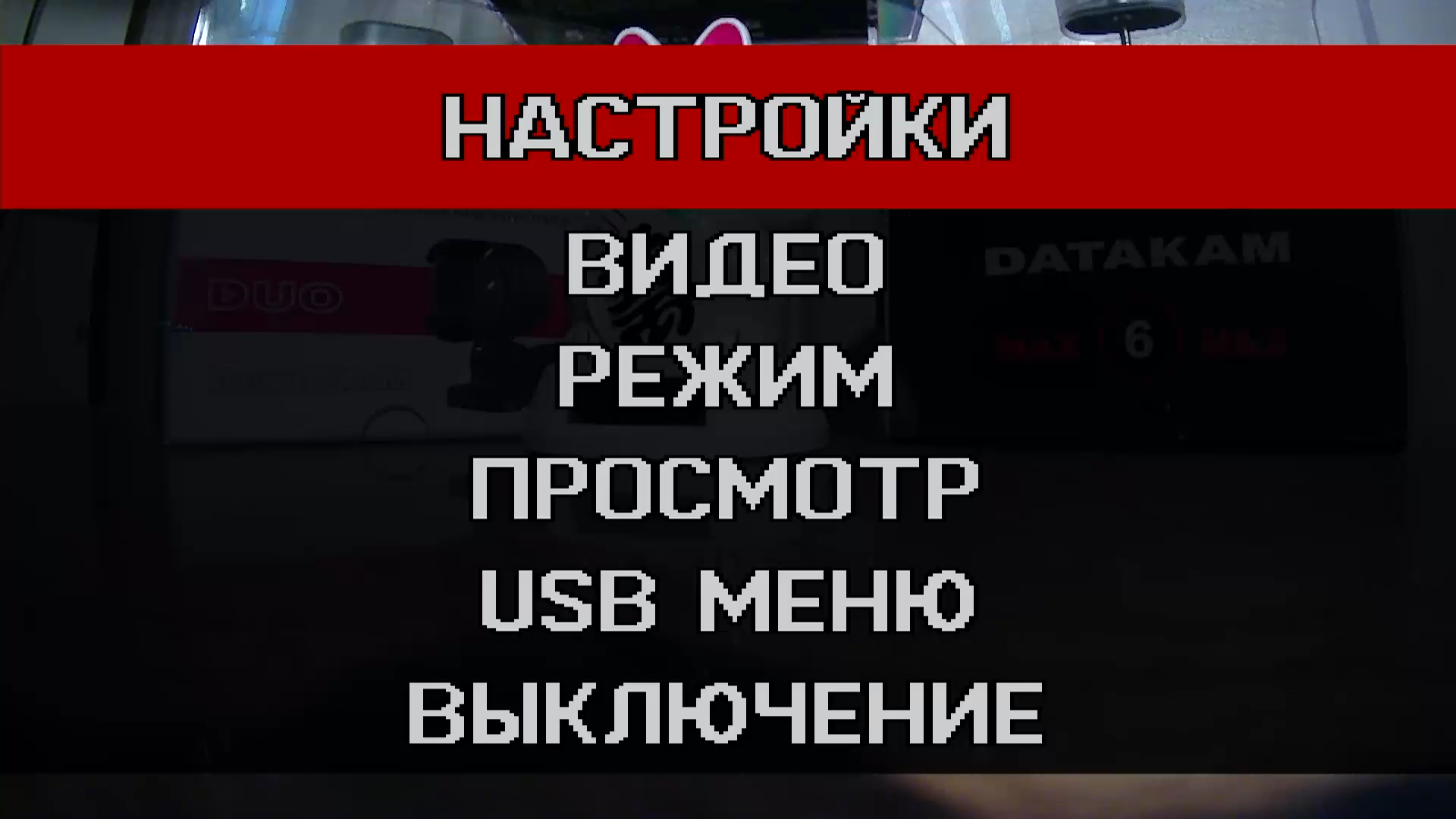

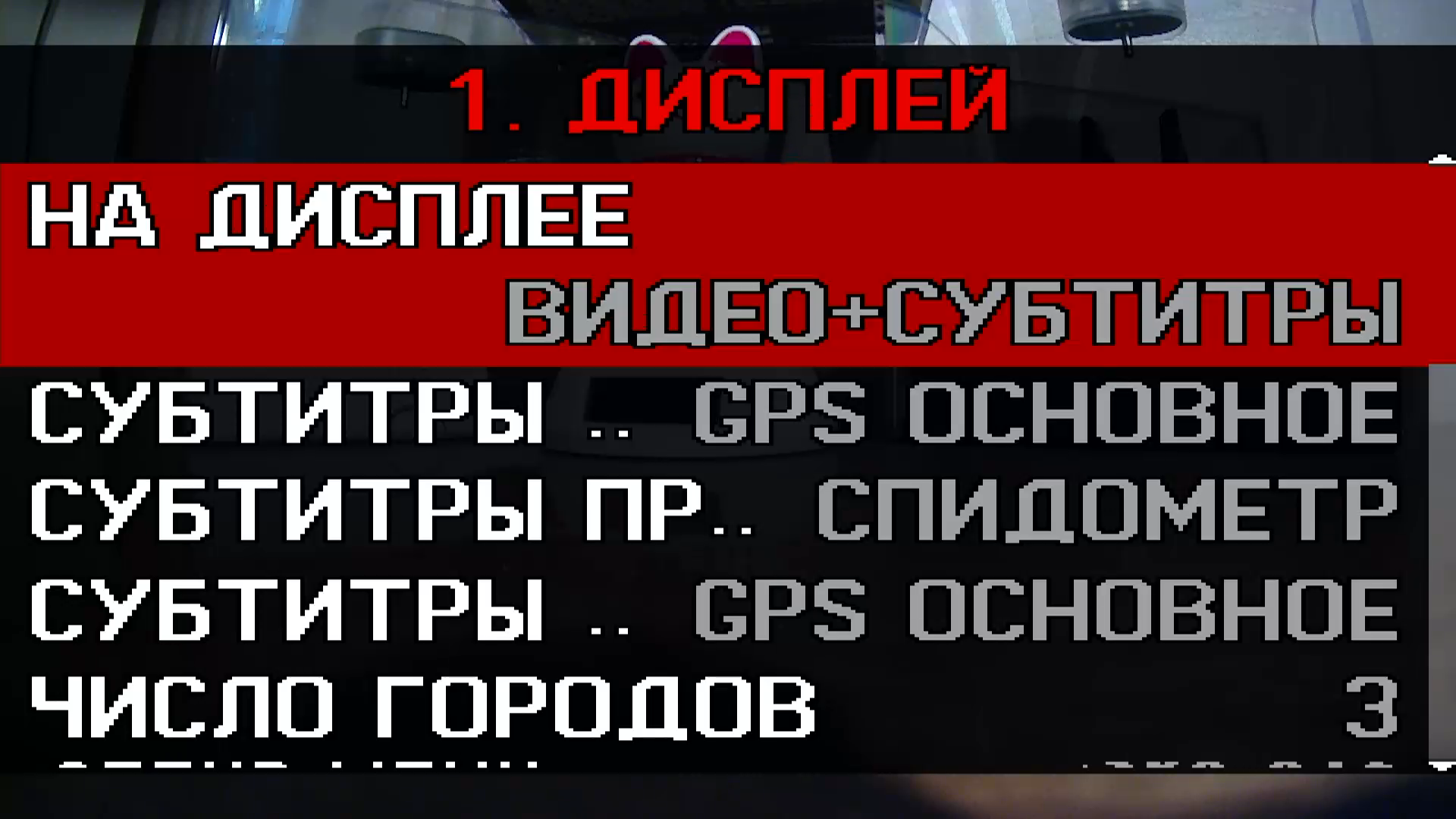

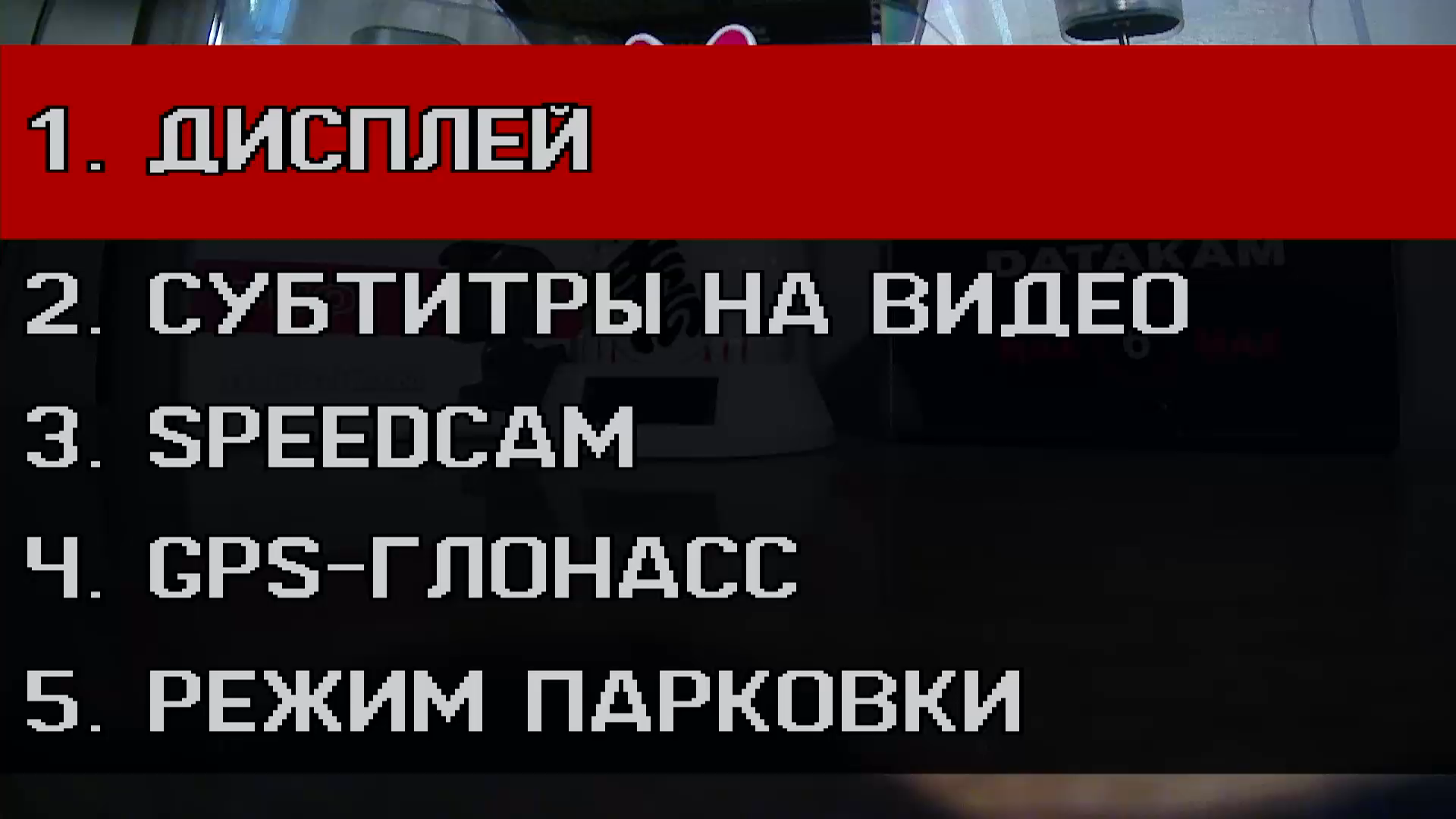

Главное меню



•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

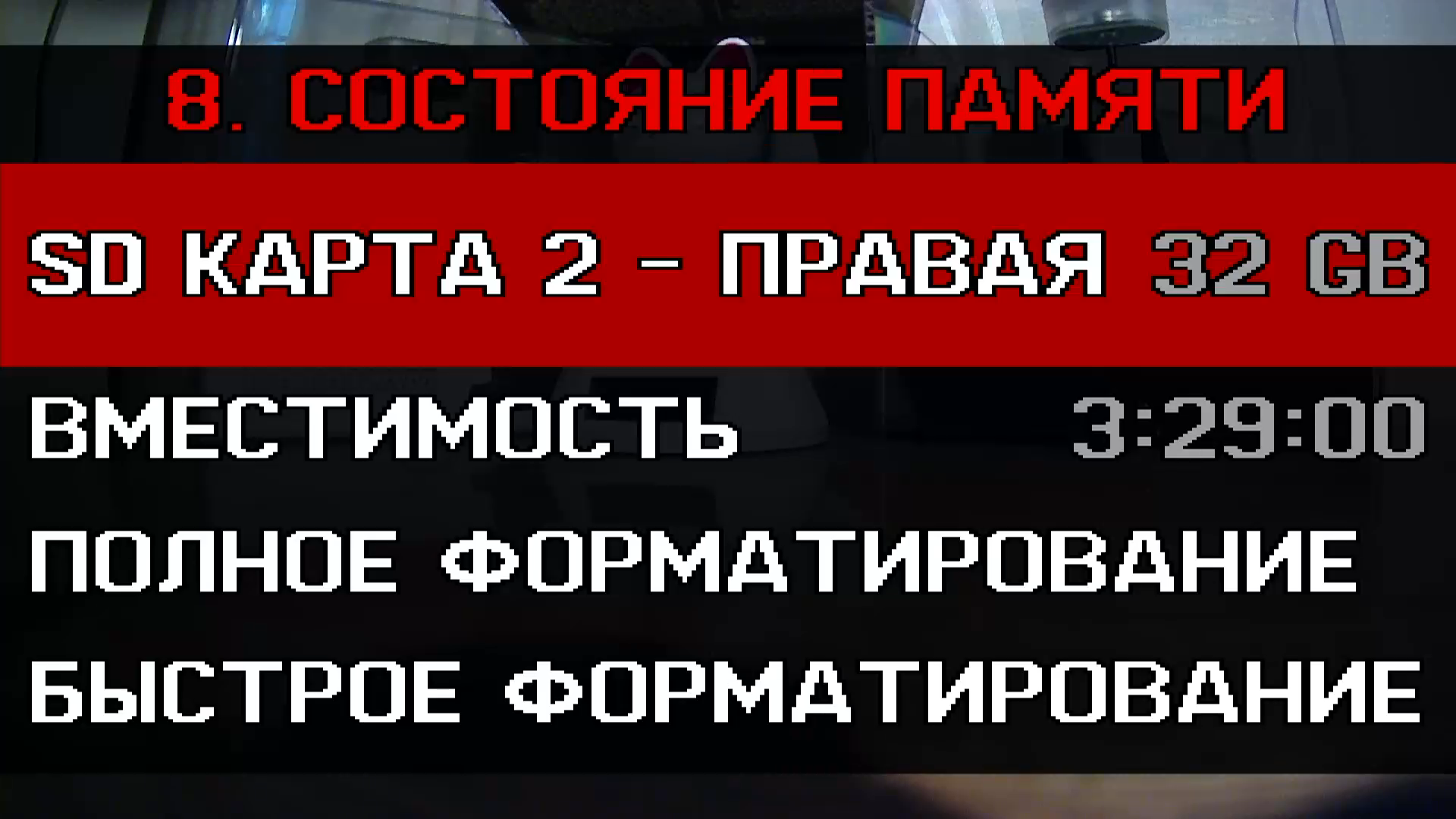

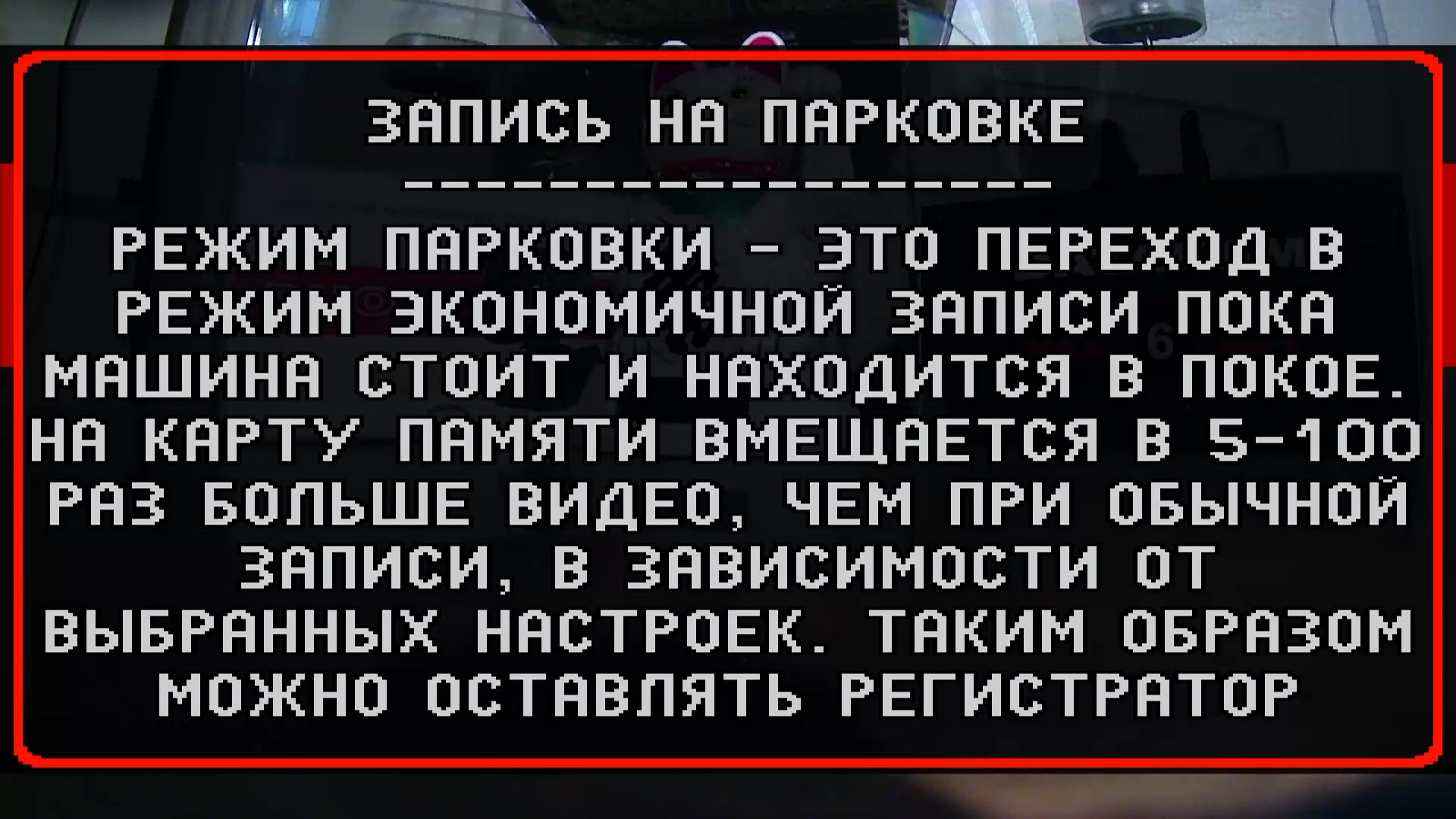

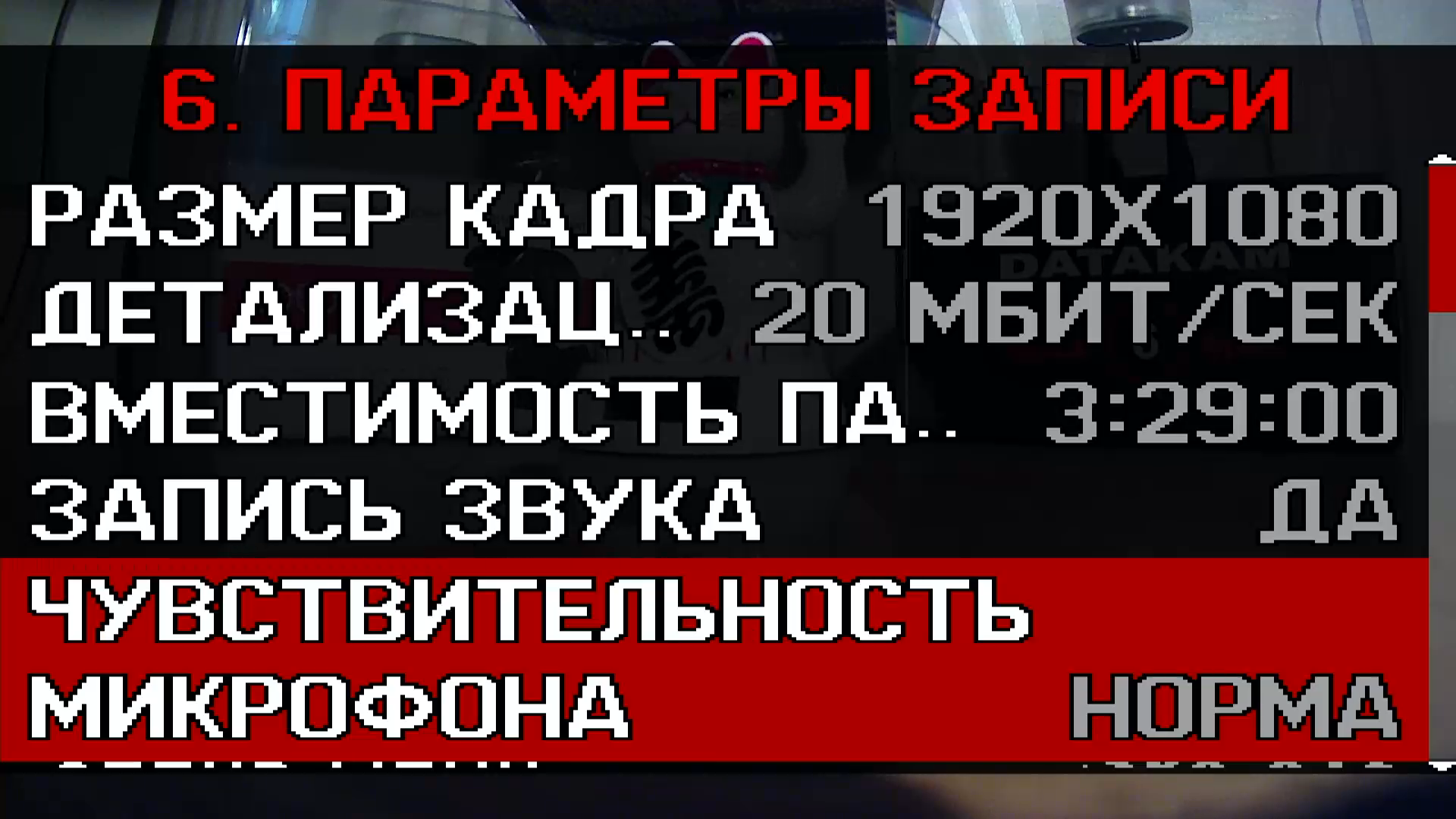

Автор впервые видит миниатюрное видеозаписывающее устройство с таким количеством изменяемых параметров. Иная профессиональная видеокамера имеет меньше. Разработчики явно выжали все возможное из процессора. Но и этого им показалось недостаточно: здесь предусмотрены даже пояснительные карточки для каждого пункта меню. Эти текстовые надписи всплывают автоматически, если пользователь несколько секунд не нажимает никакие кнопки.

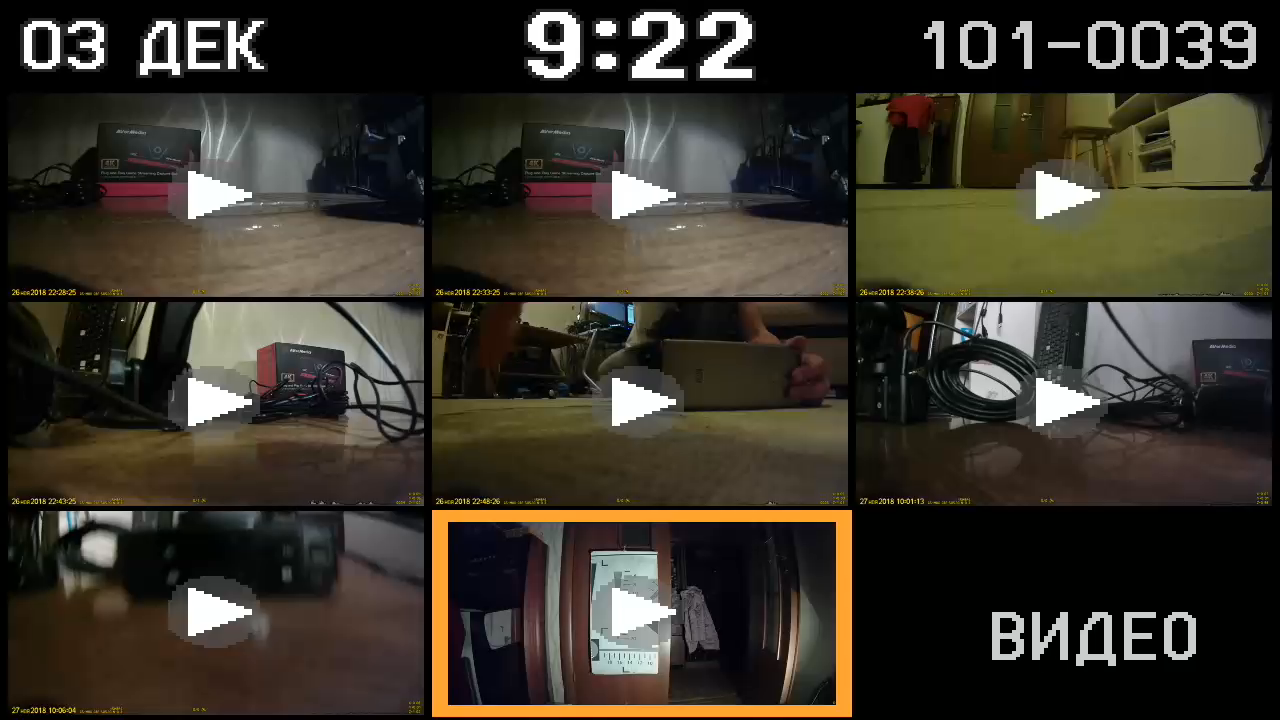

При переводе регистратора в режим плеера на встроенном дисплее отображаются миниатюры записанных файлов. К слову, такая же картинка поступает и на HDMI-выход регистратора. Здесь, в браузере миниатюр, разрешается осуществлять навигацию по архиву, просмотр и копирование выбранных файлов с одной карты на другую.

К этому стандартному режиму разработчики добавили еще три, которые активируются в разделе Режим главного меню настроек.

• Таймлапс: в этом режиме регистратор создает кадры с интервалами 0,2 до 20 секунд, из которых сшивается видеоролик, не имеющий звука
• Скрытая камера: регистратор ведет скрытую видеозапись, не выдавая себя никакими звуками или свечением диодов и экрана
• Фото: регистратор превращается в фотоаппарат, а его снимки — это фактически стоп-кадры из видео, имеющие такой же размер

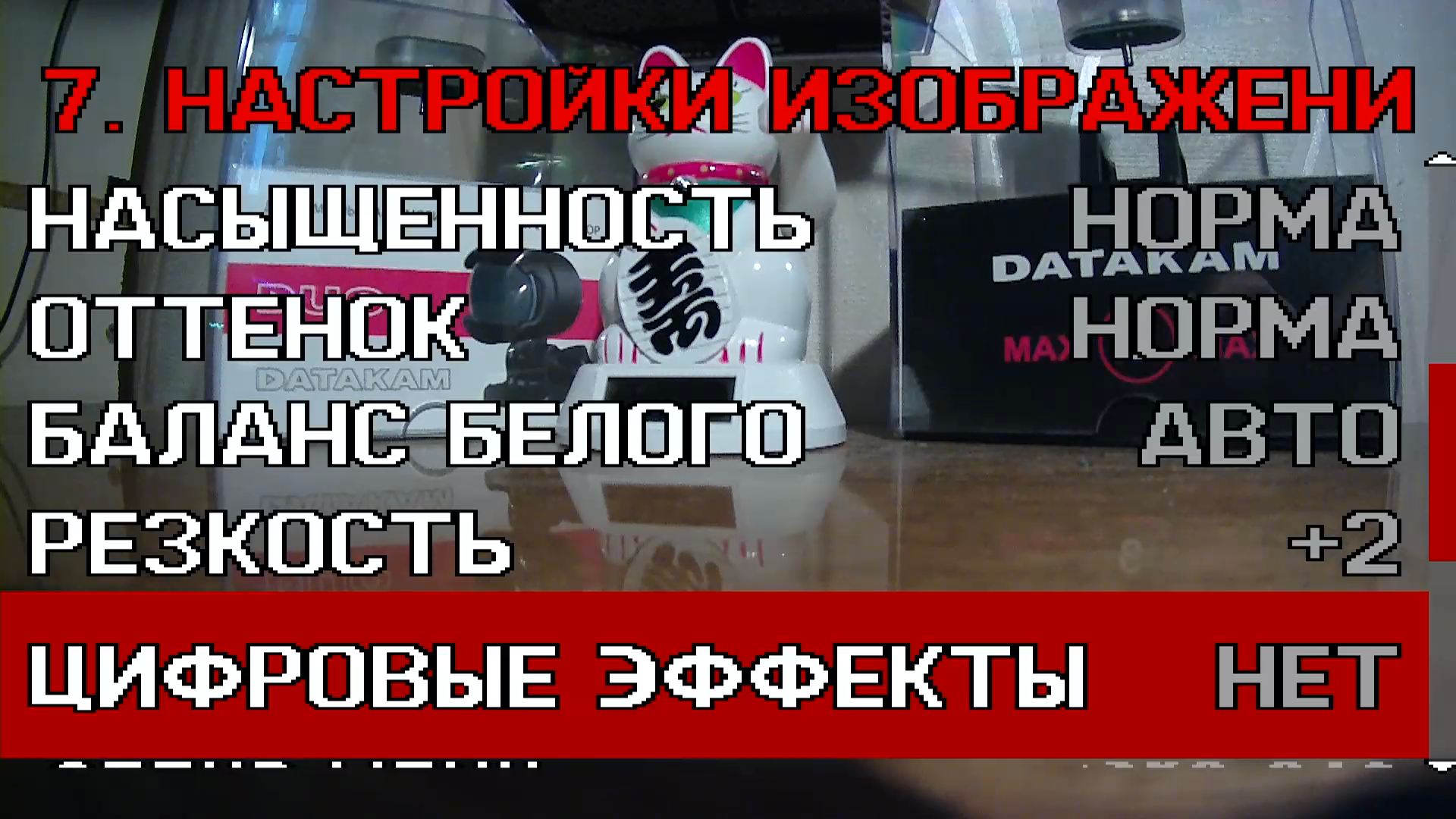

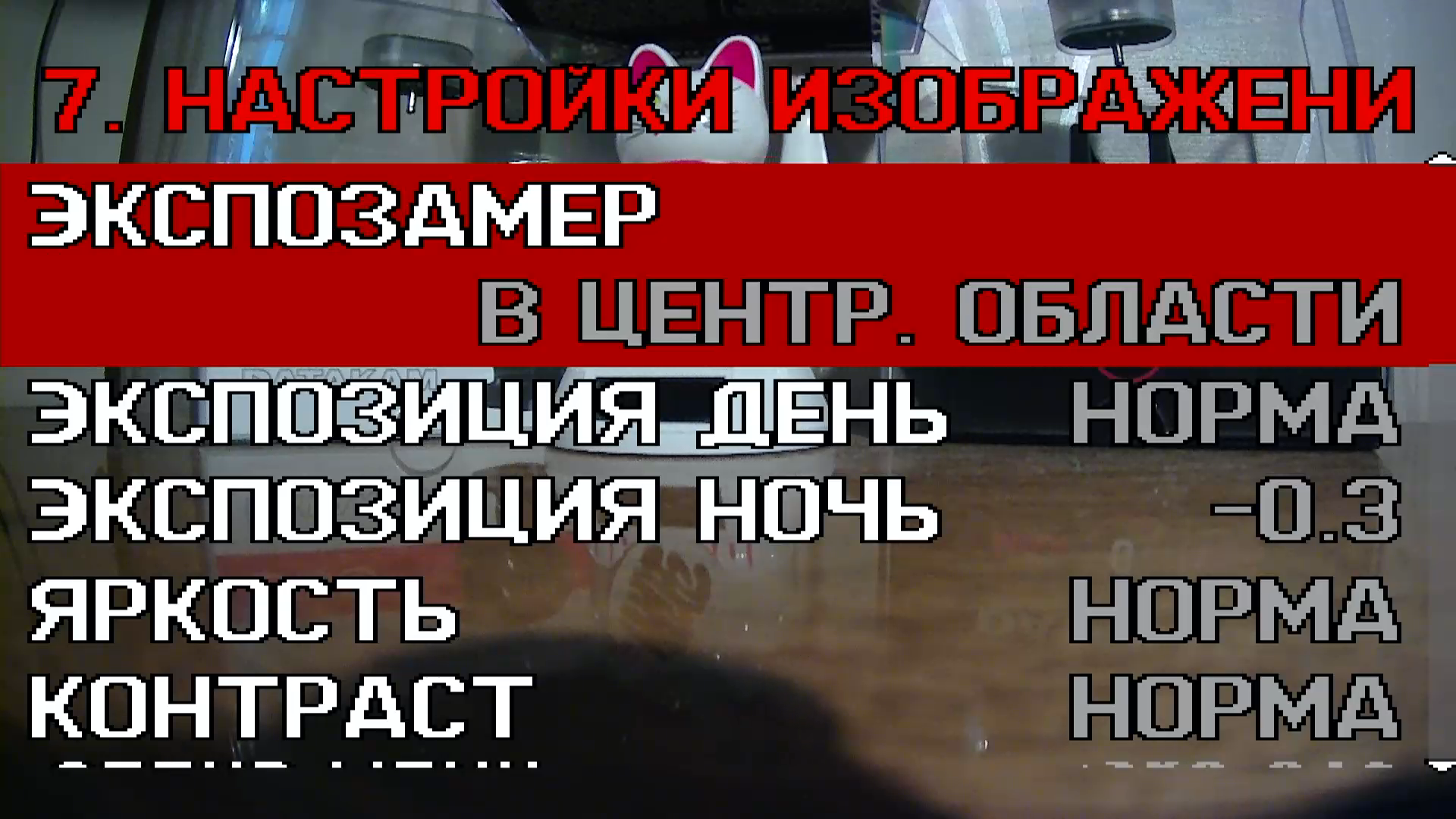

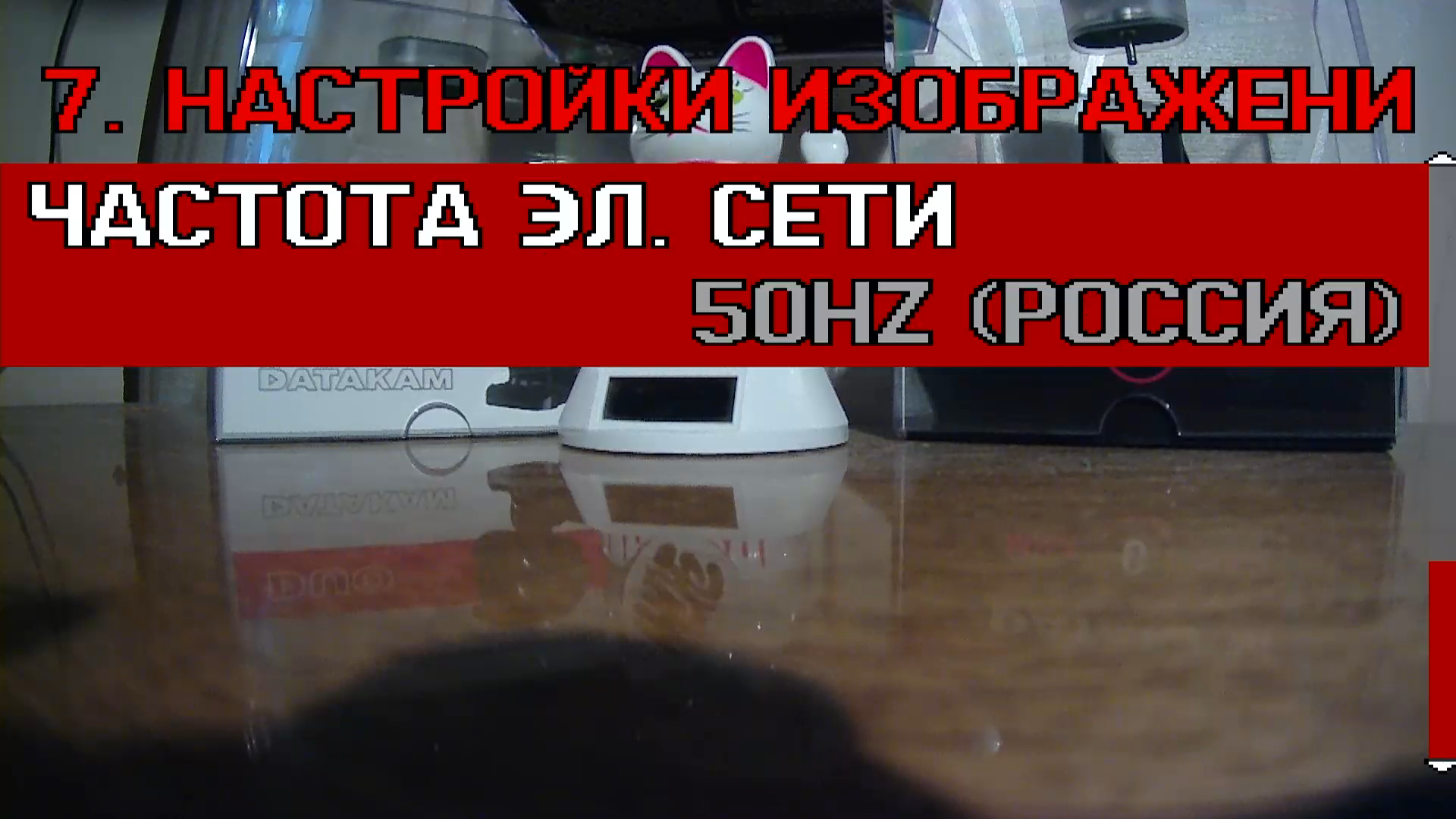

Отдельно отметим наличие в настройках таких нехарактерных для регистратора параметров, как выбор области для измерения экспозиции (центральная точка, центральная область, весь кадр), отдельная коррекция экспозиции для дневной и ночной съемки, настройка яркости, контрастности, насыщенности и даже оттенка кадра. Баланс белого здесь также можно изменить вручную, если вам кажется, что автоматика ошибается (она не ошибается). Отдельно настраивается и резкость картинки (от увеличения резкости детализация не зависит, зато увеличивается резкость краев контрастных объектов). К изумлению, в настройках нашлось место даже Цифровым эффектам, активация которых перекрашивает видео в соответствии с заданным шаблоном: Яркий, Монохром, Негатив, Сепия и даже Искусство.

В предыдущем абзаце описывались настройки не фотоаппарата или видеокамеры. Это настройки нашего регистратора. Основная задача которого, вспомним на минуточку — всего лишь фиксация происходящего. Прочие излишества вряд ли требуются при таком рутинном занятии. Скорее помешают. Зато несомненно помогут, если устройство вдруг сменит амплуа. Почему бы не использовать регистратор — с его-то особенностями — в качестве, к примеру, экшн-камеры?

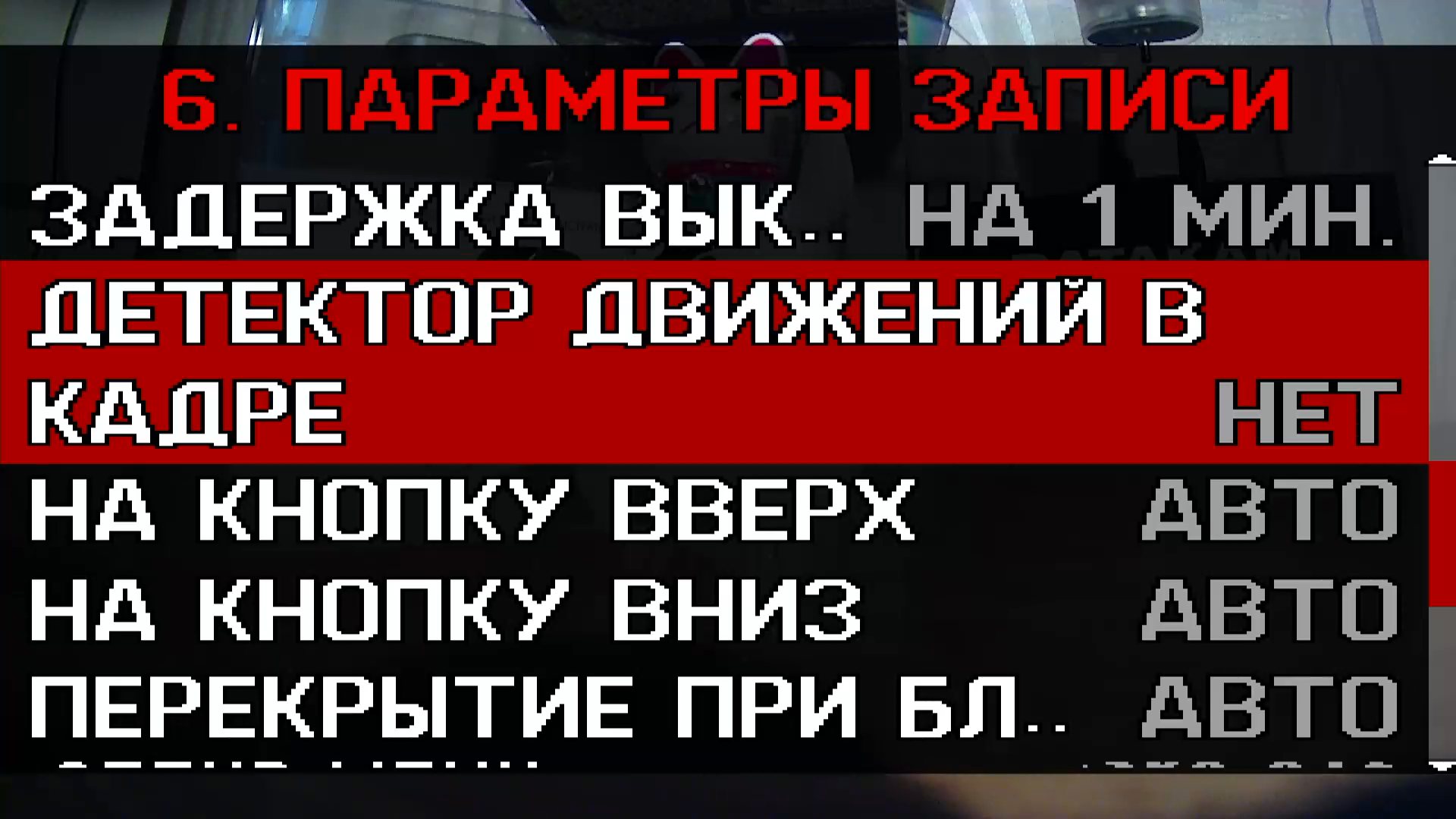

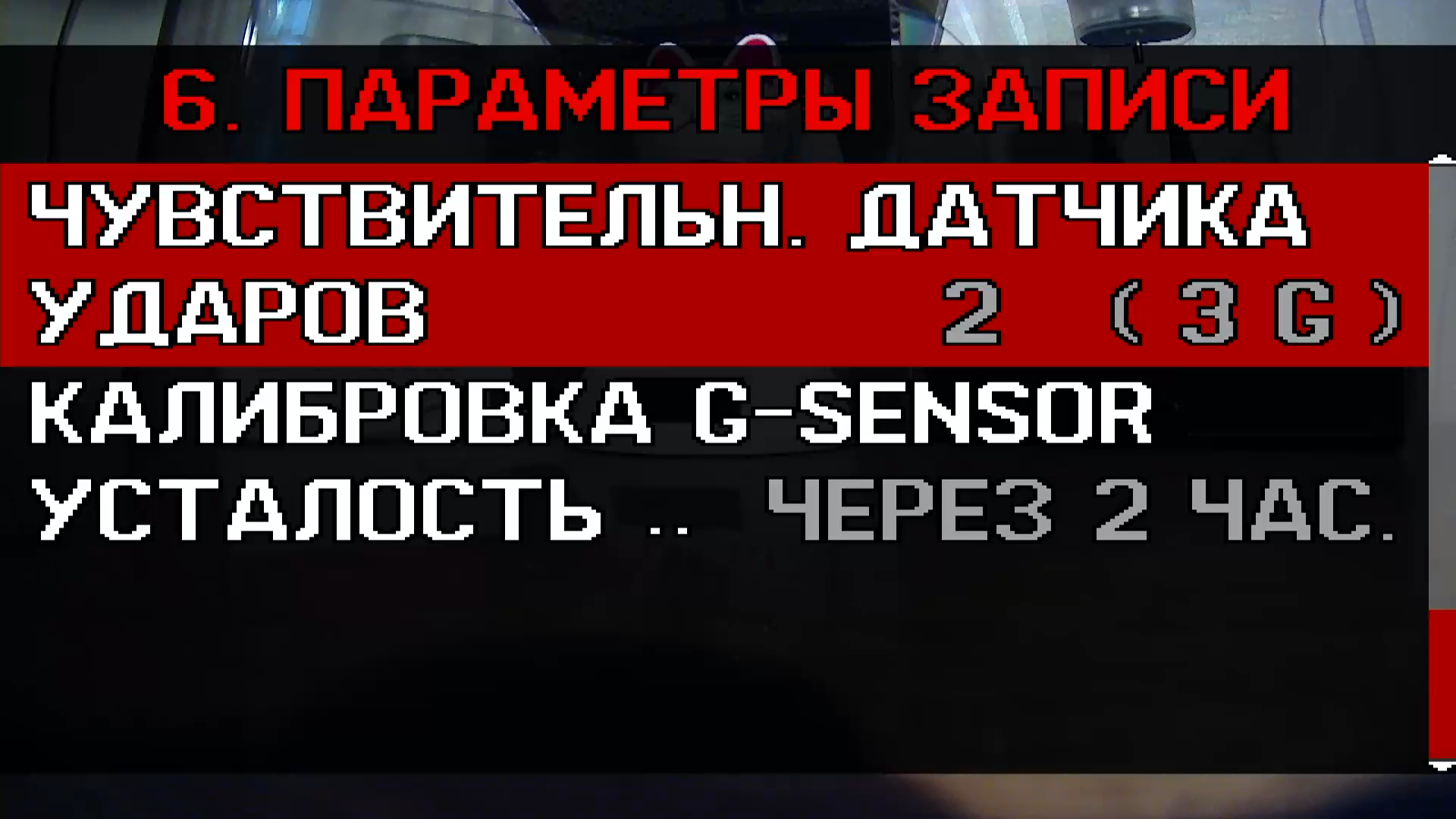

По всей видимости, разработчикам показалось, что вышеперечисленного недостаточно для регистратора. В результате устройство обогатилось еще и такими умениями:

• Детектирование движения в кадре с настройкой чувствительности
• Перенастройка функций двух кнопок регистратора
• Десятиступенчатая настройка чувствительности датчика ударов
• Отслеживание усталости водителя с активацией напоминания о необходимости отдыха

Ну, по крайней мере, эти функции выглядят более соответствующими регистратору.

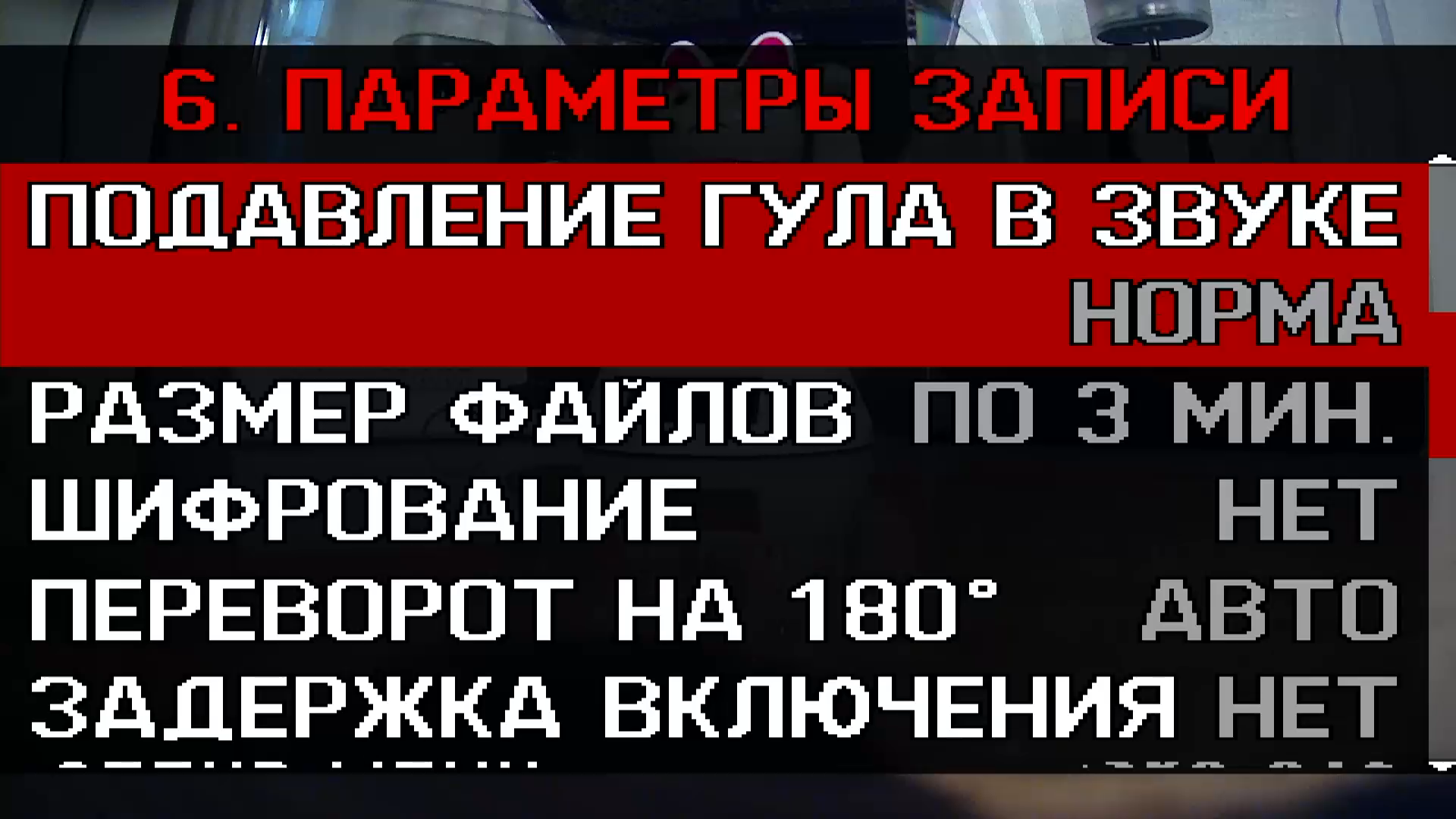

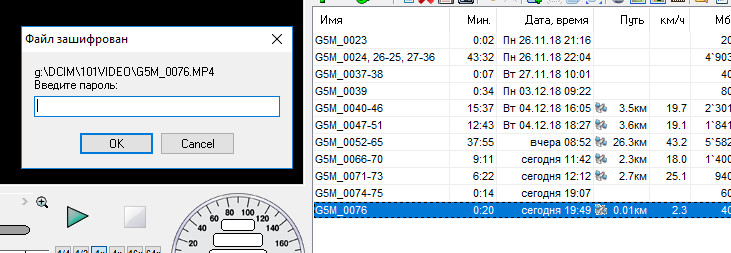

Наконец, большой интерес вызывает наличие в настройках записи пункта с названием Шифрование. Что это и зачем нужно? Разработчик поясняет необходимость такой функции тем, что зашифрованные записи не сумеет просмотреть случайный (или не случайный) воришка, стащивший регистратор. Для того, чтобы увидеть, где и в каких обстоятельствах побывал владелец регистратора, требуется знать пароль. Этот пароль задается непосредственно в настройках регистратора.

В режиме просмотра видео на дисплее регистратора такие зашифрованные файлы отображаются в виде замочка и просмотреть их невозможно. Зато просмотр можно осуществить в программе Datakam Player, введя пароль.

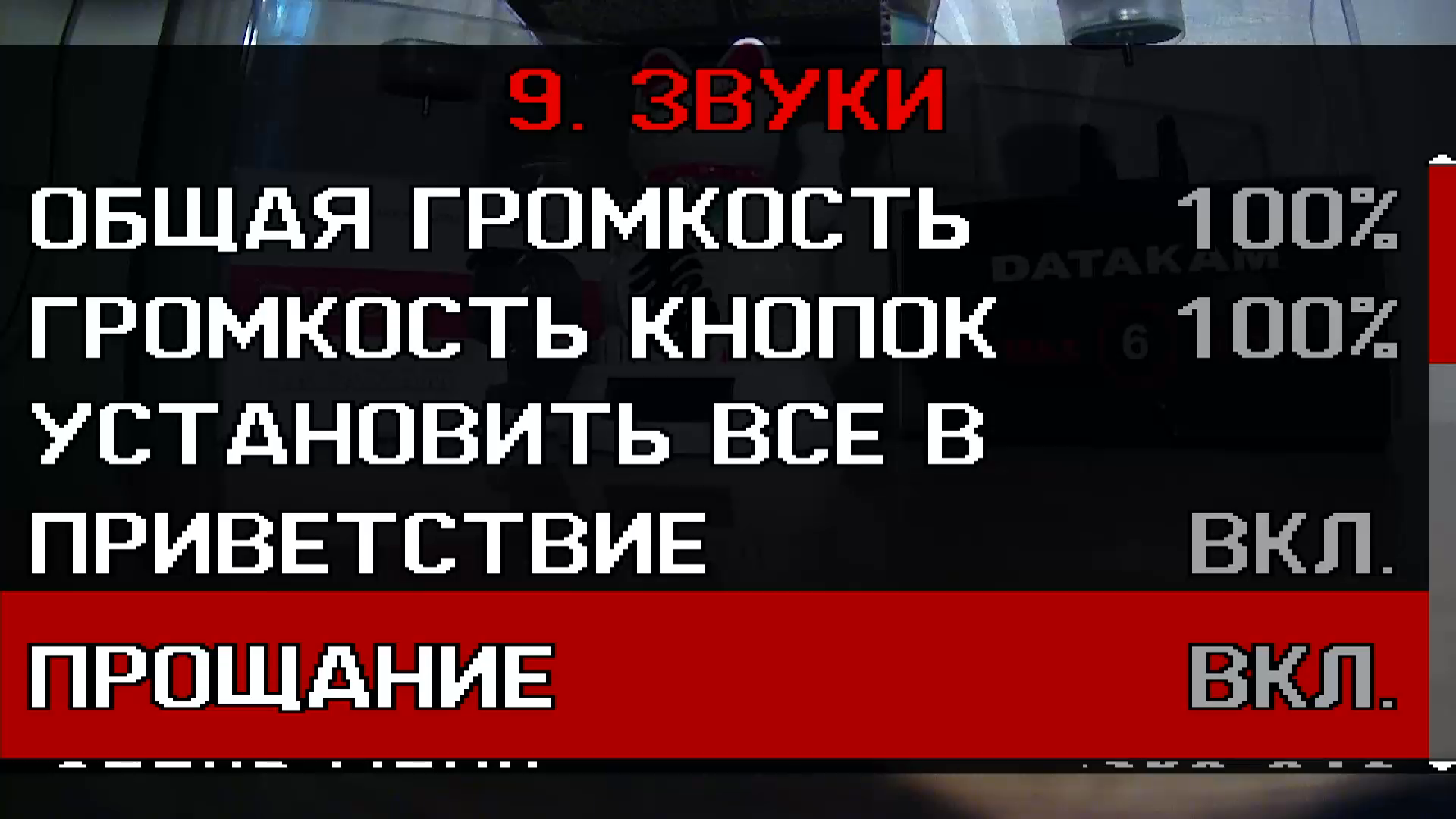

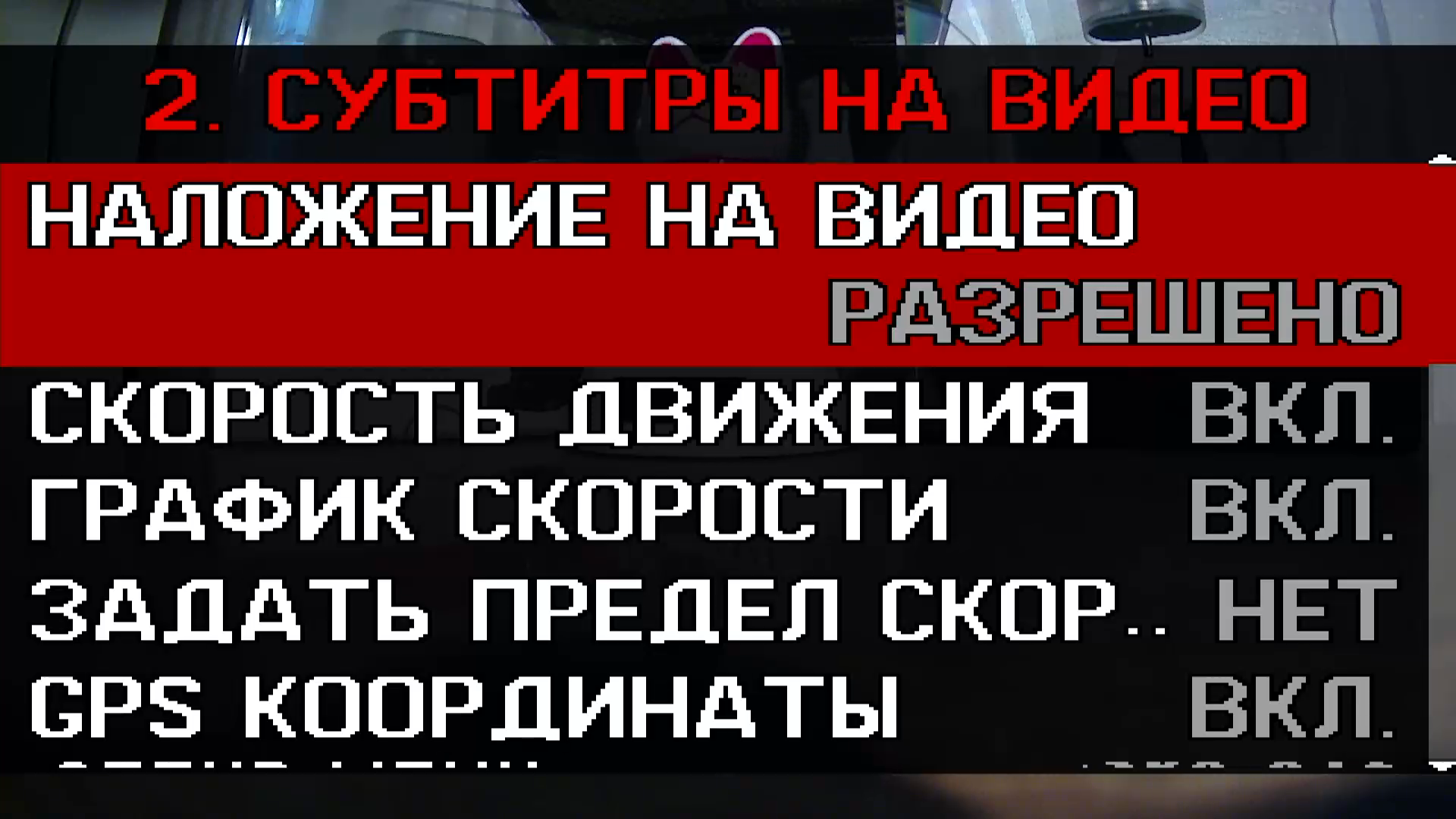

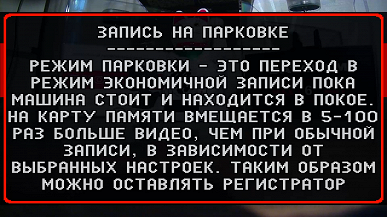

В дополнение к своим умениям регистратор довольно общителен и информативен. Целый раздел настроек посвящен поведению дисплея, светодиодных индикаторов, а также звуковым оповещениям. Настраивается буквально все: от приветствий и отображения на дисплее определенных показателей до проговаривания сообщений об отдельных объектах, которые ждут впереди: статические и мобильные камеры и радары, пешеходные переходы, плохая дорога и так далее. Прогнозируется любая ситуация и вовремя выдаются предупреждения о любом объекте, имеющемся в базе Speedcam. Именно поэтому крайне важно держать эту базу актуальной, регулярно ее обновляя.

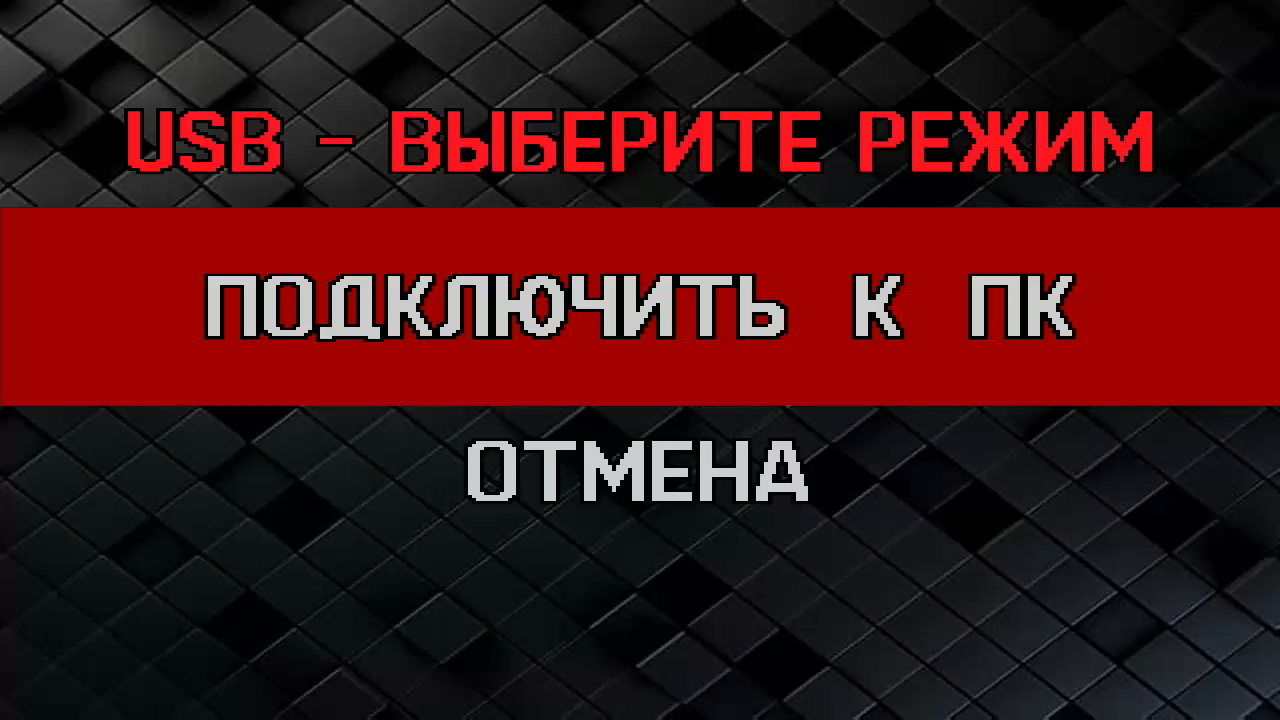

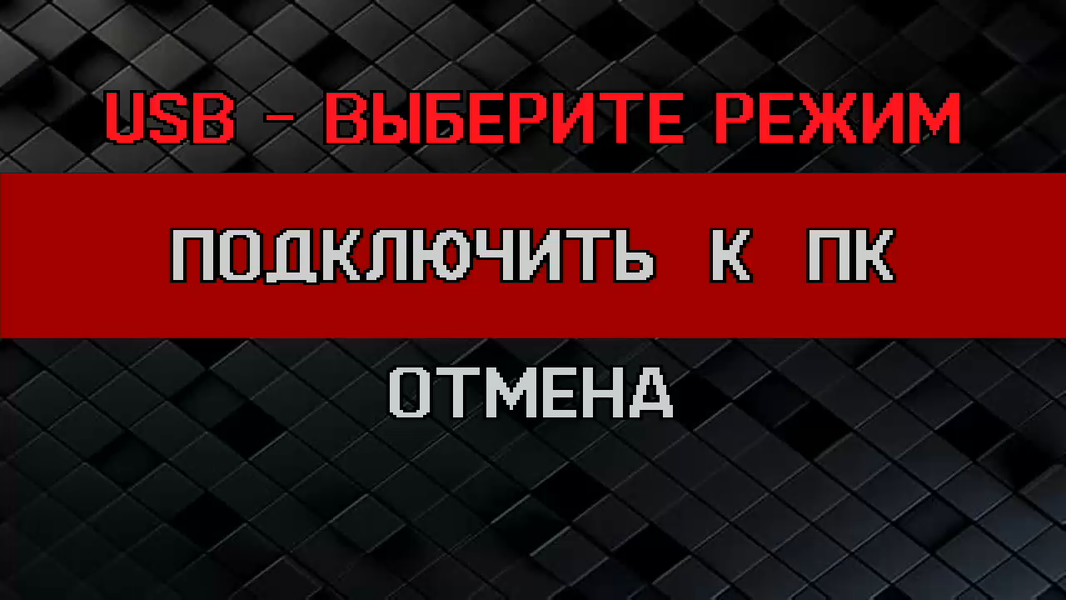

Подключение видеорегистратора к ПК по USB приводит к появлению на встроенном дисплее предложения перевести устройство в режим сопряжения с ПК.

После подключения регистратор становится виден в системе как внешний накопитель с возможностью копирования с них существующих записей, а также записи любых файлов на обе карты памяти. Такая запись используется в процессе обновления прошивки регистратора и базы Speedcam.

HDMI порт регистратора постоянно транслирует видеопоток. Максимальные характеристики видеопотока, который транслируется по HDMI, составляют 1080 50(60)i.

В случае подключения какого-либо устройства к этому порту изображение на основном дисплее регистратора отключается.

Программное обеспечение для ПК, в котором осуществляется просмотр записей, называется Datakam Viewer. Своим видом и функциональностью это ПО напоминает известную программу Registrator Viewer. Здесь во время просмотра видео отображаются логи ускорений и скоростей, а также отрисовывается маршрут, пройденный с момента включения регистратора до его выключения.

Примечательно, что программа Datakam Viewer хранится во внутренней памяти регистратора и автоматически копируется на каждую вставленную в один из слотов карту памяти. Ввиду «открытости» формата записи, видеоролики с регистратора могут быть просмотрены в любом стороннем ПО, работающем на похожем движке.

Полевые испытания

Питание, нагрев

После подачи питания регистратор включается и через несколько секунд начинает запись. При отключении питания регистратор может продолжать работу до тех пор, пока не истощится заряд встроенного аккумулятора, которого хватает в среднем на один час записи.

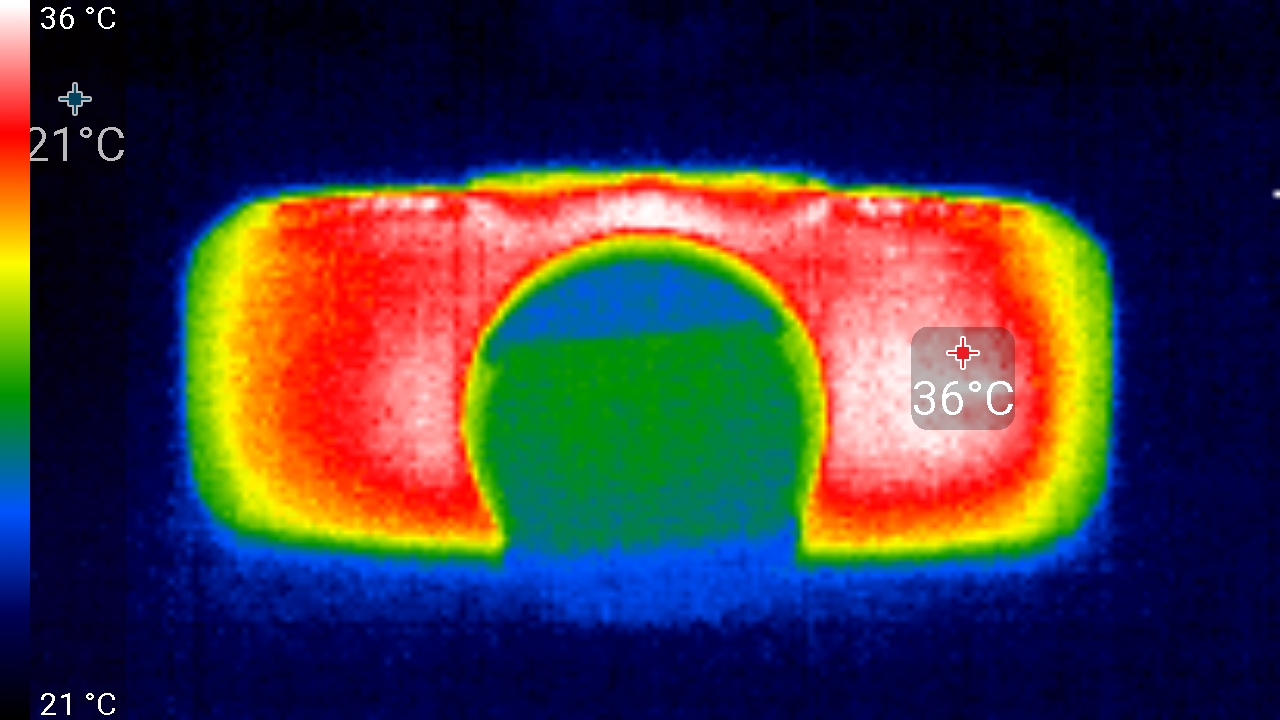

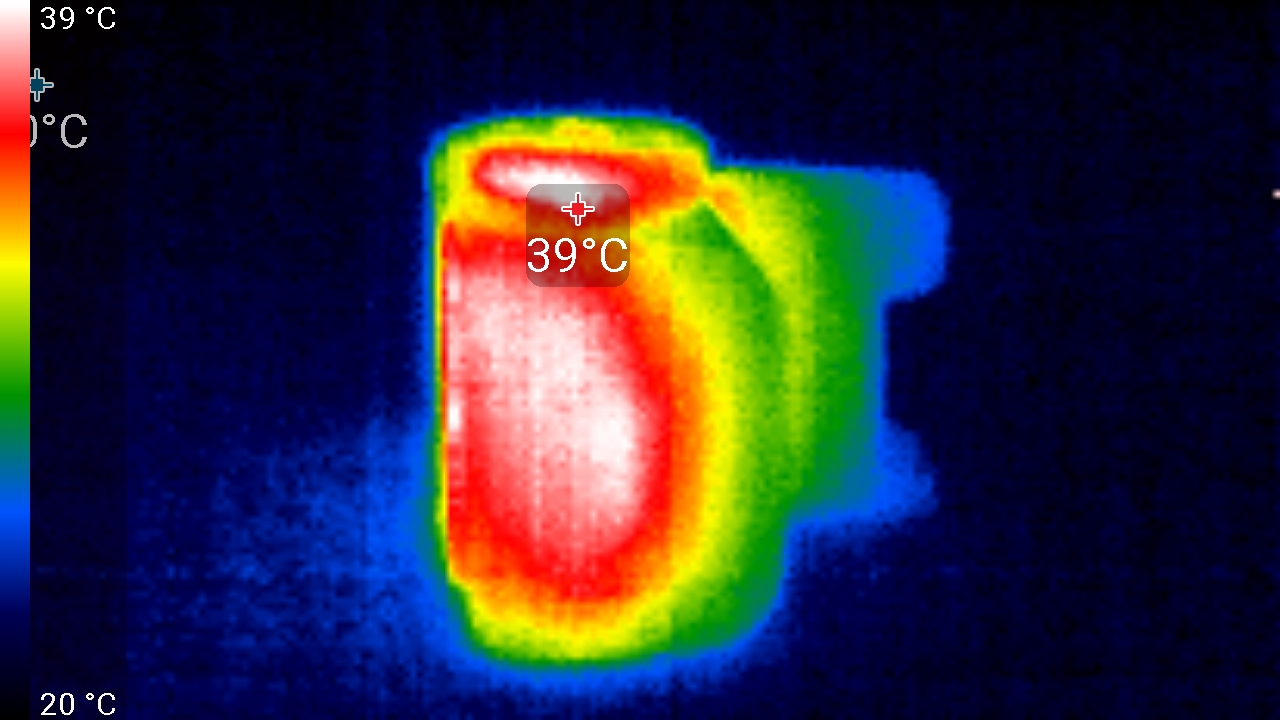

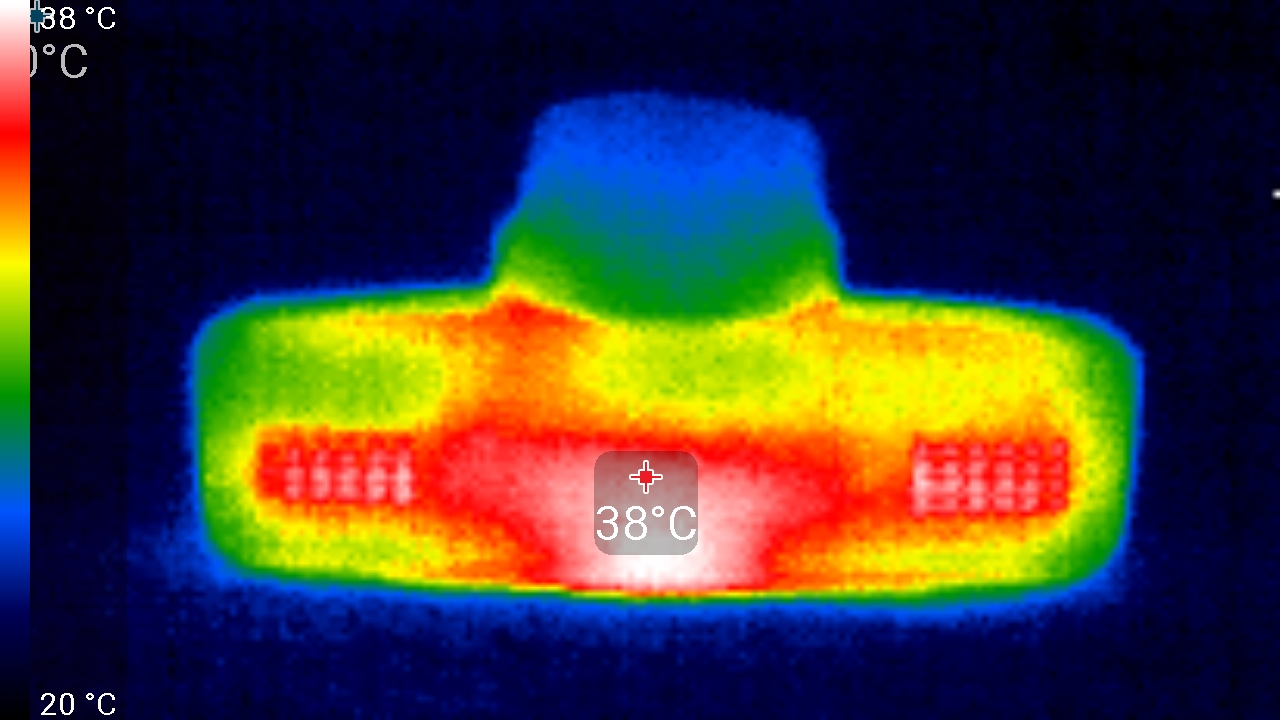

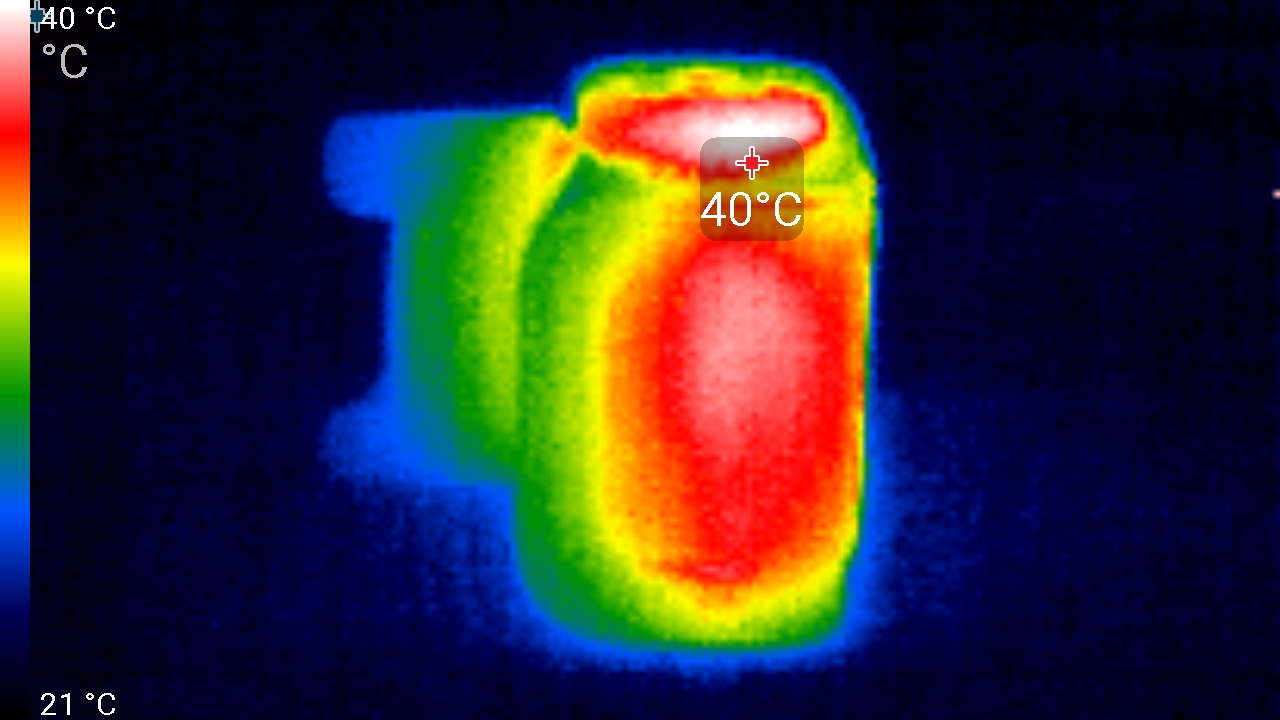

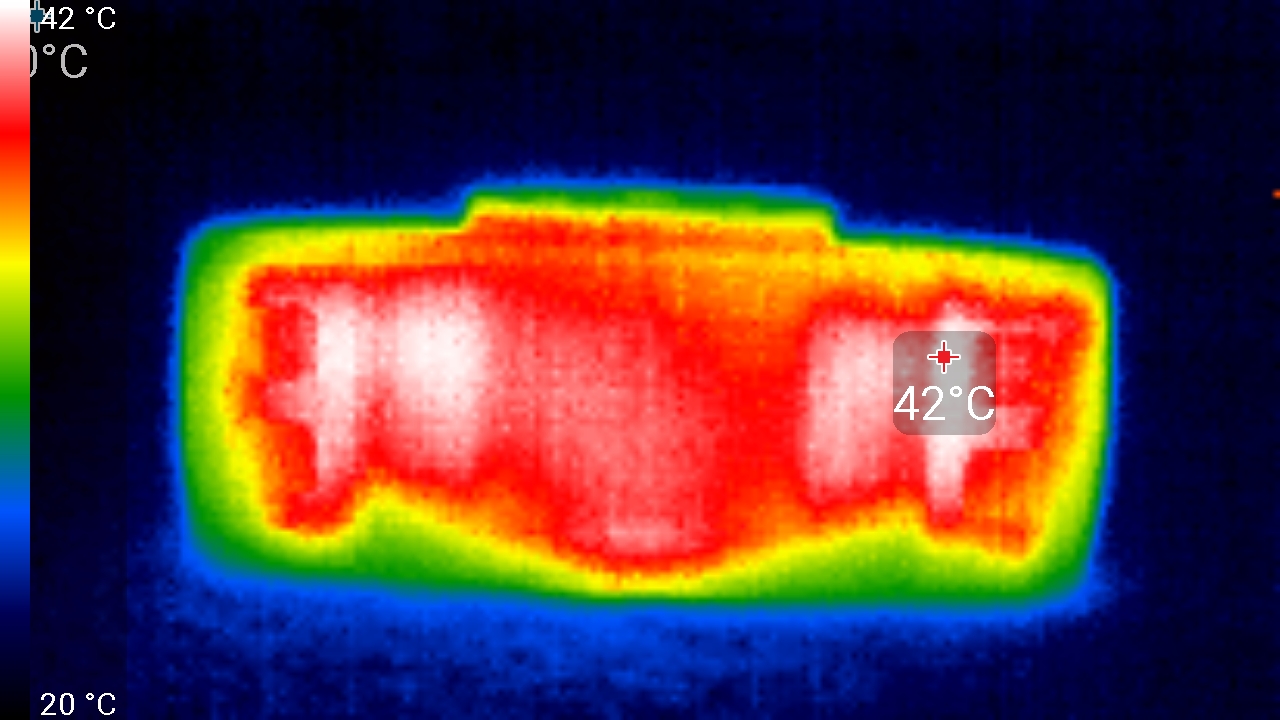

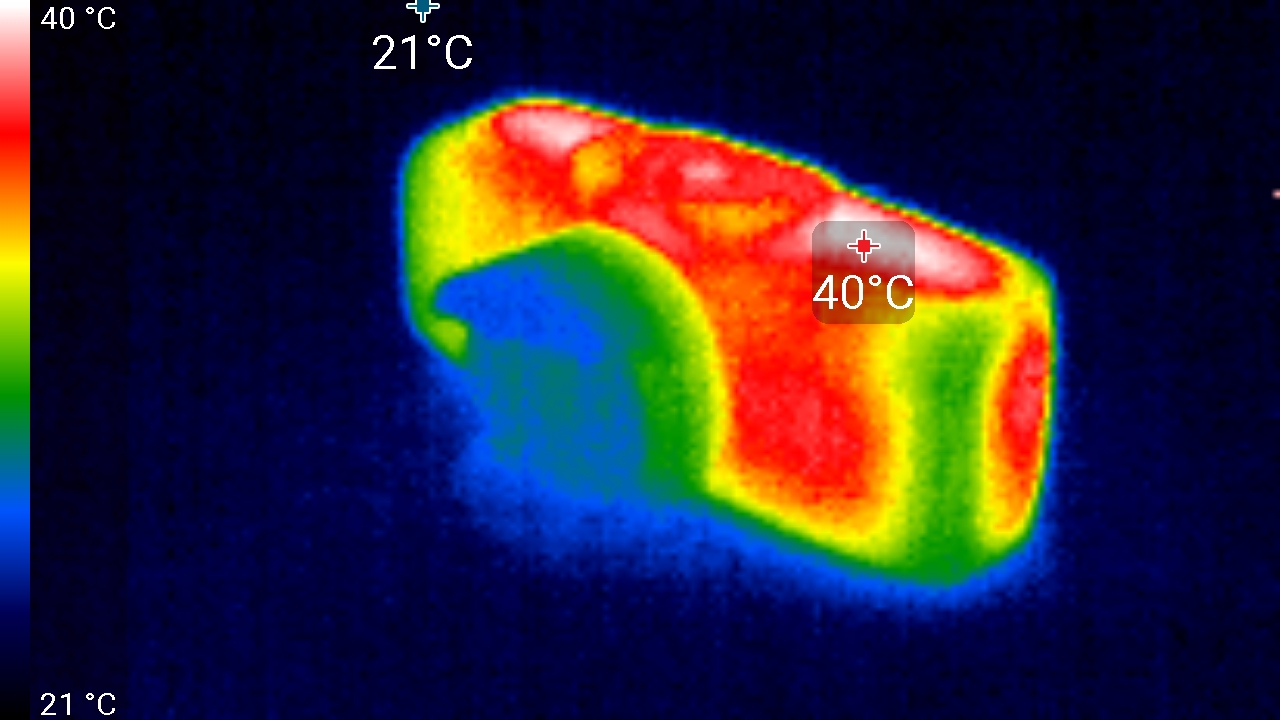

Во время длительной работы корпус регистратора нагревается незначительно. Ниже приведены тепловизионные снимки прибора, сделанные после одного часа работы каждого регистратора в комнатных условиях при температуре 25 °C. Корпус Datakam G5 City Max нагревается в некоторых участках лишь до 40 °C, такой нагрев совершенно не опасен для электроники.







•
•
•
•
•
•



Видео

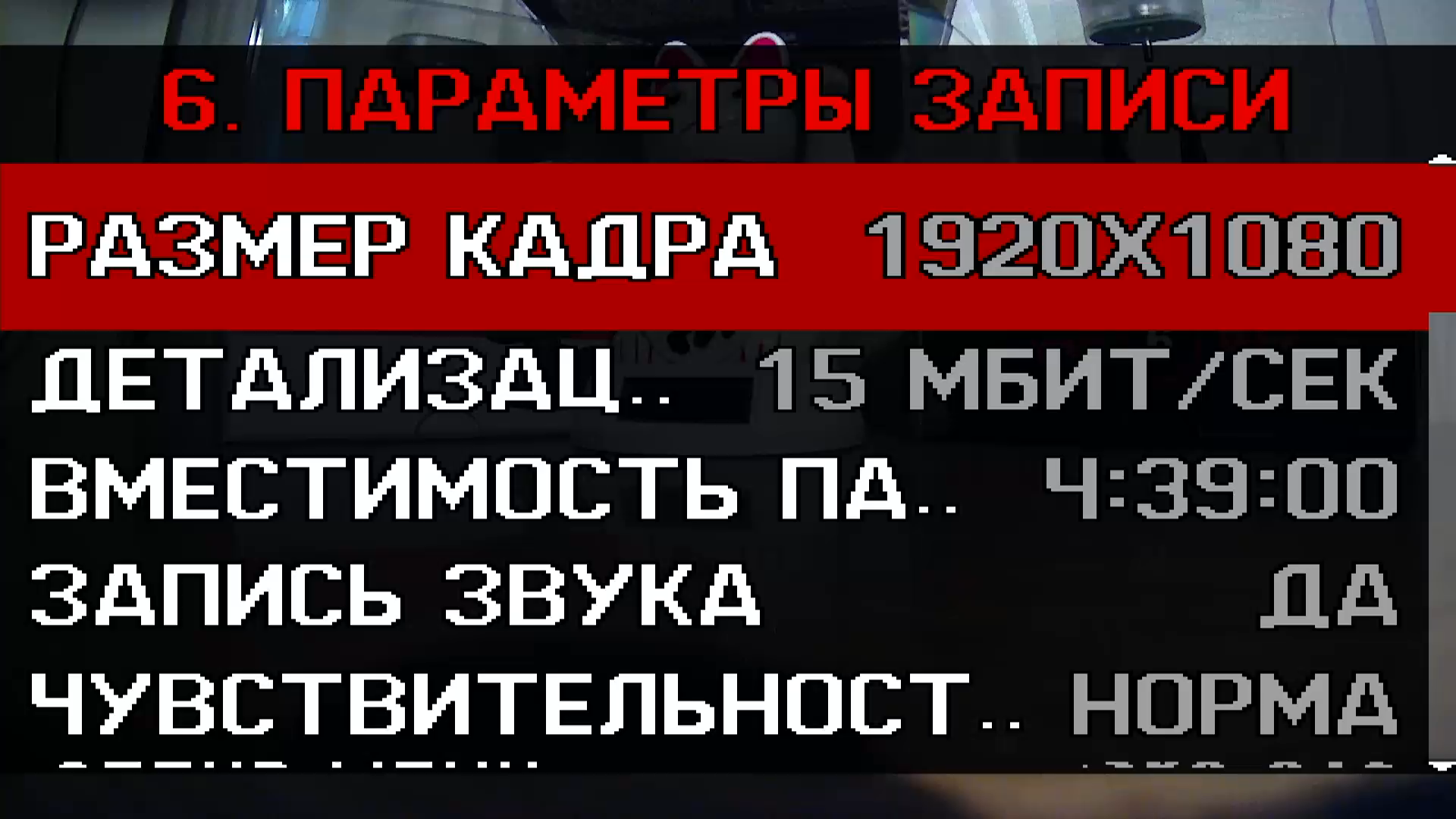

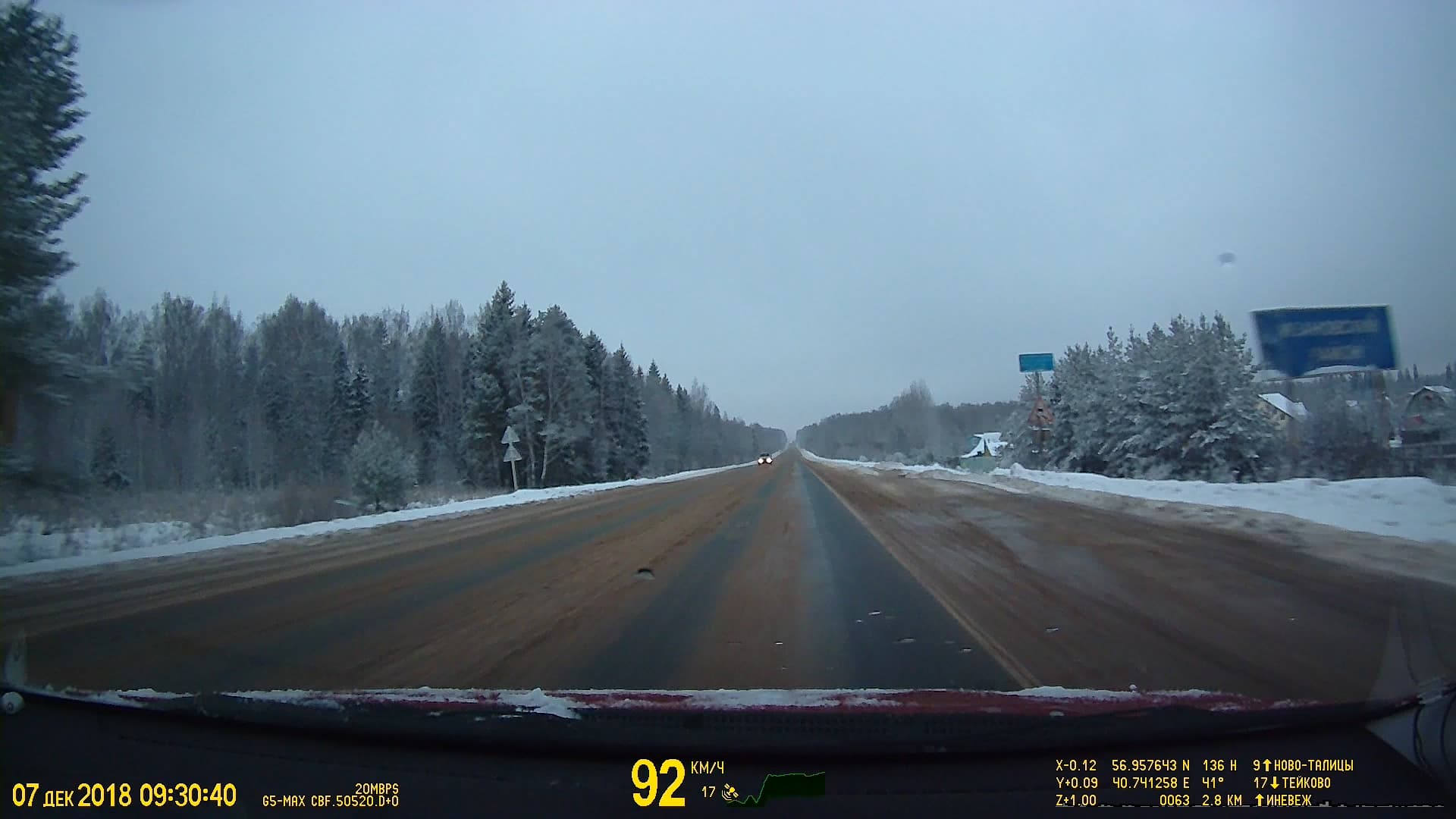

Видео, записываемое регистратором, сжато кодеком AVC (H.264). Параметры сжатия зависят от выбранного размера кадра и уровня битрейта. В настройках регистратора при выборе качества нет приблизительных понятий «хорошее» или «плохое». Зато имеется гораздо более очевидный способ выбрать качество: с помощью выставления битрейта. Максимальный битрейт может достигать 20 Мбит/с, что для Full HD регистратора вполне достаточное значение. А вот с минимальным следует проявить осторожность. Если по случайности выставить минимальный битрейт, который равняется одному (!) мегабиту в секунду, то вместо видео вы получите кашу.

За время тестирования регистратора мы оценили качество кодирования сигнала с разными уровнями битрейта, и с уверенностью советуем на битрейте не экономить. Ведь, в отличие от стационарной камеры наблюдения, съемка автомобильным регистратором производится, как правило, из движущегося автомобиля. То есть, в движении. Кодирование движения требует в разы большего битрейта, чем при съемке статики. А если сюда добавить множество пролетающих в кадре мелких объектов и сотни источников света (те же фары автомобилей или уличные фонари), то даже 20 Мбит/с покажутся разумным минимумом.

С таким уровнем можно не беспокоиться о качестве: пикселизации изображения не произойдет, даже при наличии в кадре множества движущихся объектов. Однако не следует ожидать, что все эти объекты будут иметь четкие читаемые границы. При стандартной оптике и чувствительности датчика такого добиться почти невозможно, если не применять высокоскоростную съемку (но такие режимы имеются лишь в профессиональных камерах или в очень дорогих смартфонах). При съемке регистратором на высокой скорости даже стационарные объекты, пролетающие в кадре, окажутся размытыми вплоть до нечитаемости. Как, например, дорожные указатели.

Таким образом, чудес ожидать не стоит. Ни от рассматриваемого регистратора, ни от каких угодно прочих регистраторов. В конце концов, регистратор — это не видео- или фотокамера, тем более не профессиональная. Единственная его задача — по возможности запечатлеть нарушителя или общую обстановку в какой-то критически важный момент. Пообщавшись со знакомыми, ведущими деятельность в сфере разбора автомобильный происшествий, автор убедился, что даже высокая разрешающая способность считается несущественным фактором, если не выполнены другие условия. Которые для суда (приходится его поминать, ничего не поделаешь) зачастую оказываются гораздо важнее, чем правильная цветопередача и высокая детализация кадра. Вот эти условия:

1. Наличие российской сертификации

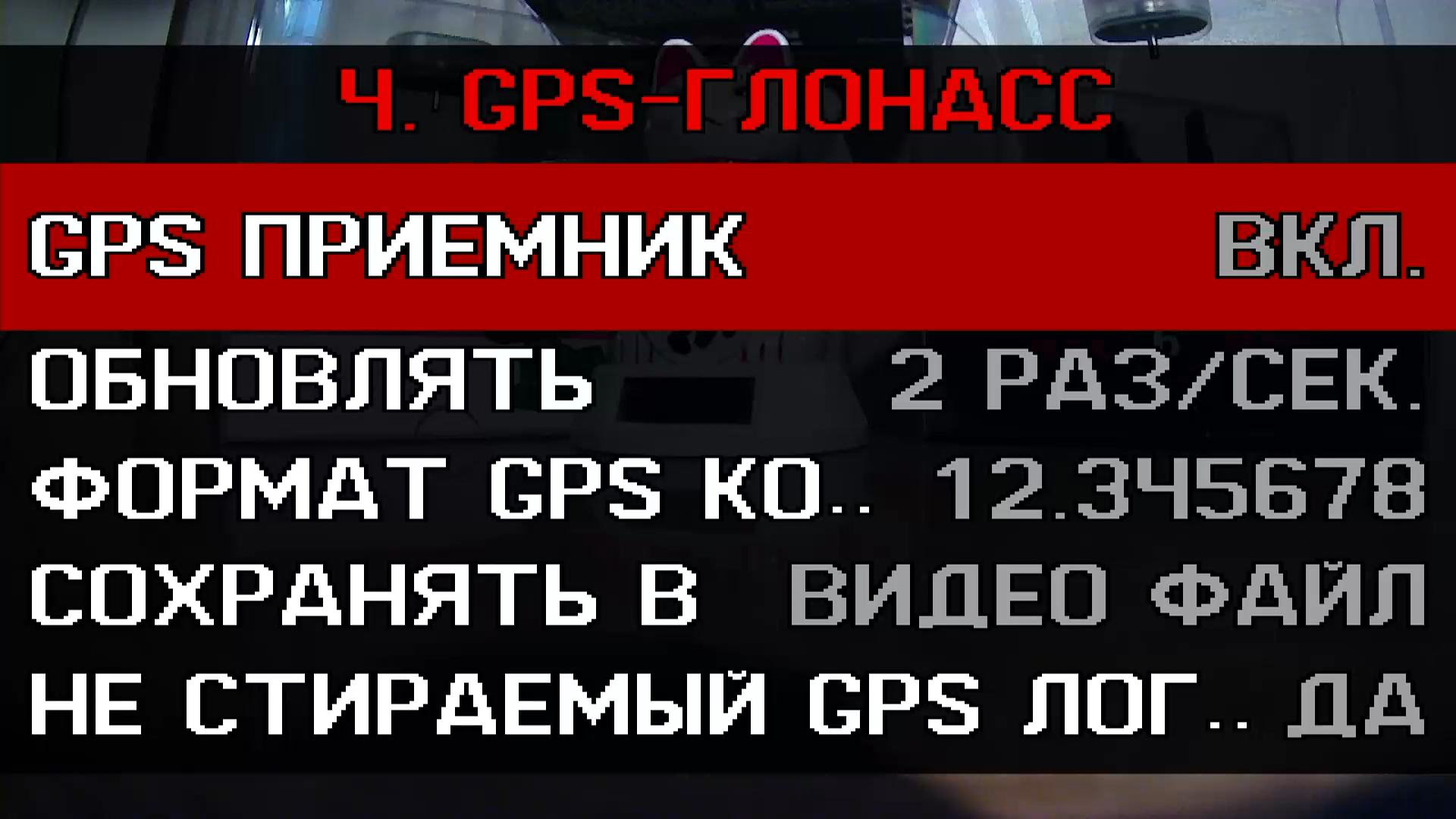

2. Наличие в записи GPS/Глонасс-позиционирования
3. Впечатанные в кадр время, дата и дополнительные сведения

В нашем случае первое условие не вызывает никаких опасений. Если устройство даже разработано в России, то и с сертификацией не будет вопросов. О позиционировании GPS/Глонасс также не надо беспокоиться: в дополнение к имеющимся в кадре координатам, регистратор записывает на карту памяти отдельные файлы-логи. Ну и, наконец, о впечатываемых в кадр сведениях. Думается, трудно отыскать регистрирующее устройство, которое накладывает на изображение такое количество сопутствующей информации. Здесь и дата, и время, и название модели, битрейт, скорость автомобиля с графиком ее изменения, векторы текущих ускорений, географические координаты и в дополнение к ним даже название близлежащих населенных пунктов. Нужно учесть, что и это список неполон: настройки позволяют добавить еще и номер автомобиля и даже произвольный текст!

Что до пресловутой разрешающей способности — она все же может сыграть положительную роль в «разборе полетов» (но, повторяем, лишь после того, как выполнены предыдущие бюрократические условия). Да, в большинстве случаев достаточно зафиксировать силуэт промелькнувшего автомобиля-нарушителя, или цвет его кузова, или особенности одежды пешехода и т. д. и т. п. Но разбор пойдет гораздо живее, если детализация в кадре позволит разглядеть выражение лица встречного водителя.

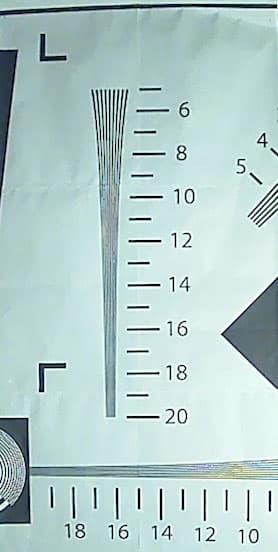

Камера рассматриваемого регистратора при съемке в Full HD дает разрешающую способность, равную примерно 800-900 ТВ-линий по горизонтальной стороне кадра.

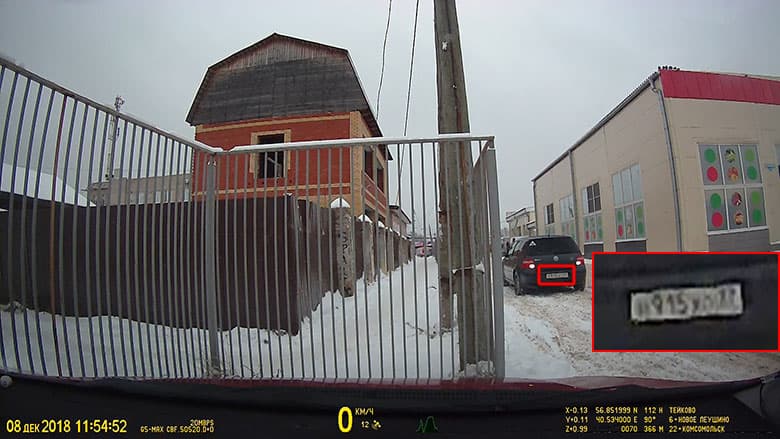

Эта скучная цифра означает, что при такой разрешающей способности камера будет достаточно уверенно фиксировать номера автомобилей, находящихся на расстоянии 6-10 метров.

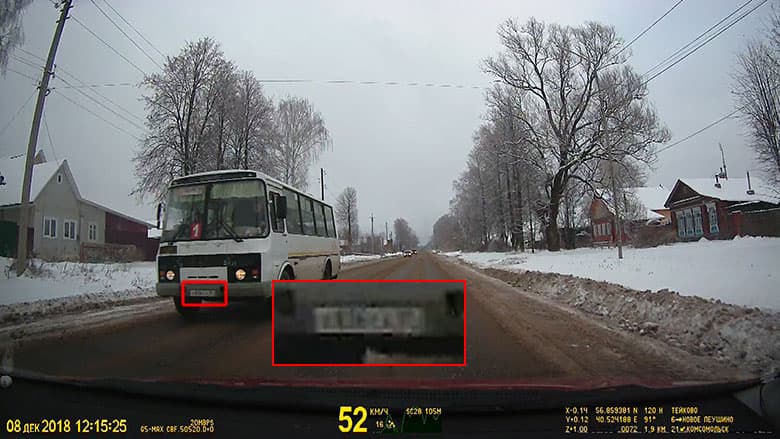

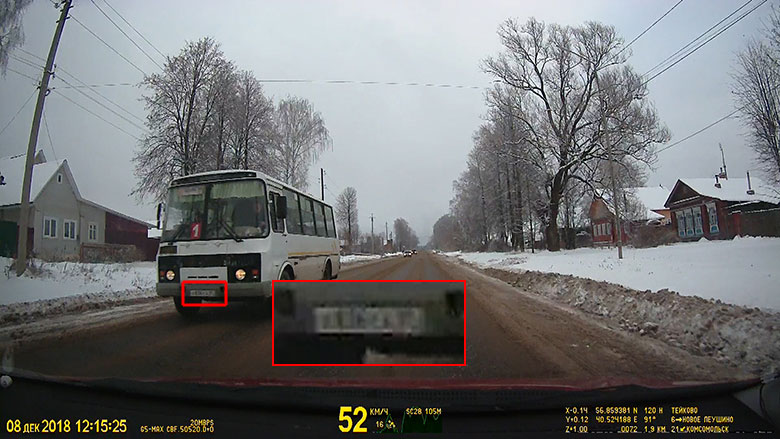

Но, повторяем, лишь при условии достаточно хорошей освещенности и при отсутствии движения. На скорости же номера любого встречного транспорта окажутся, скорее всего, нечитаемы.

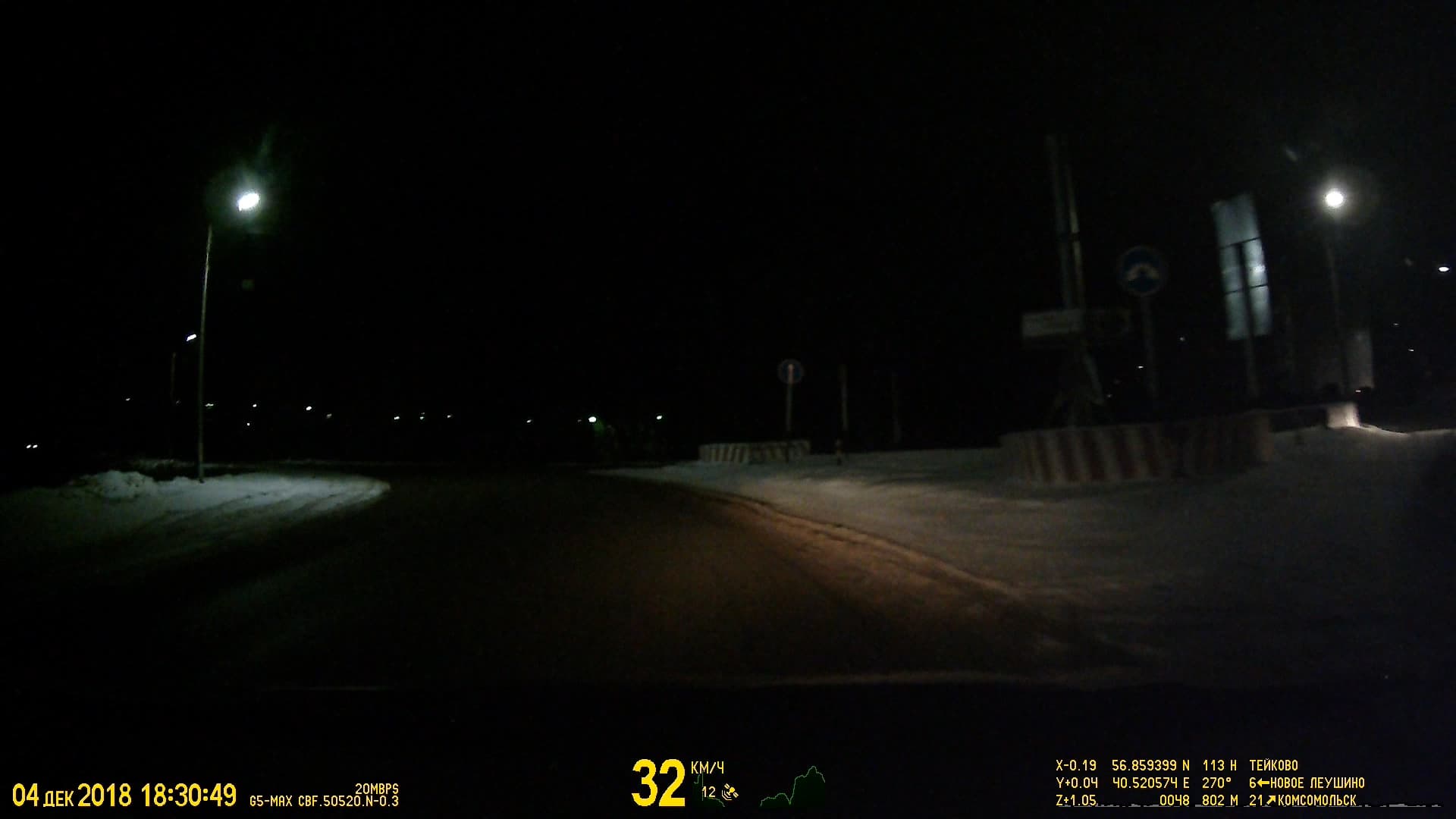

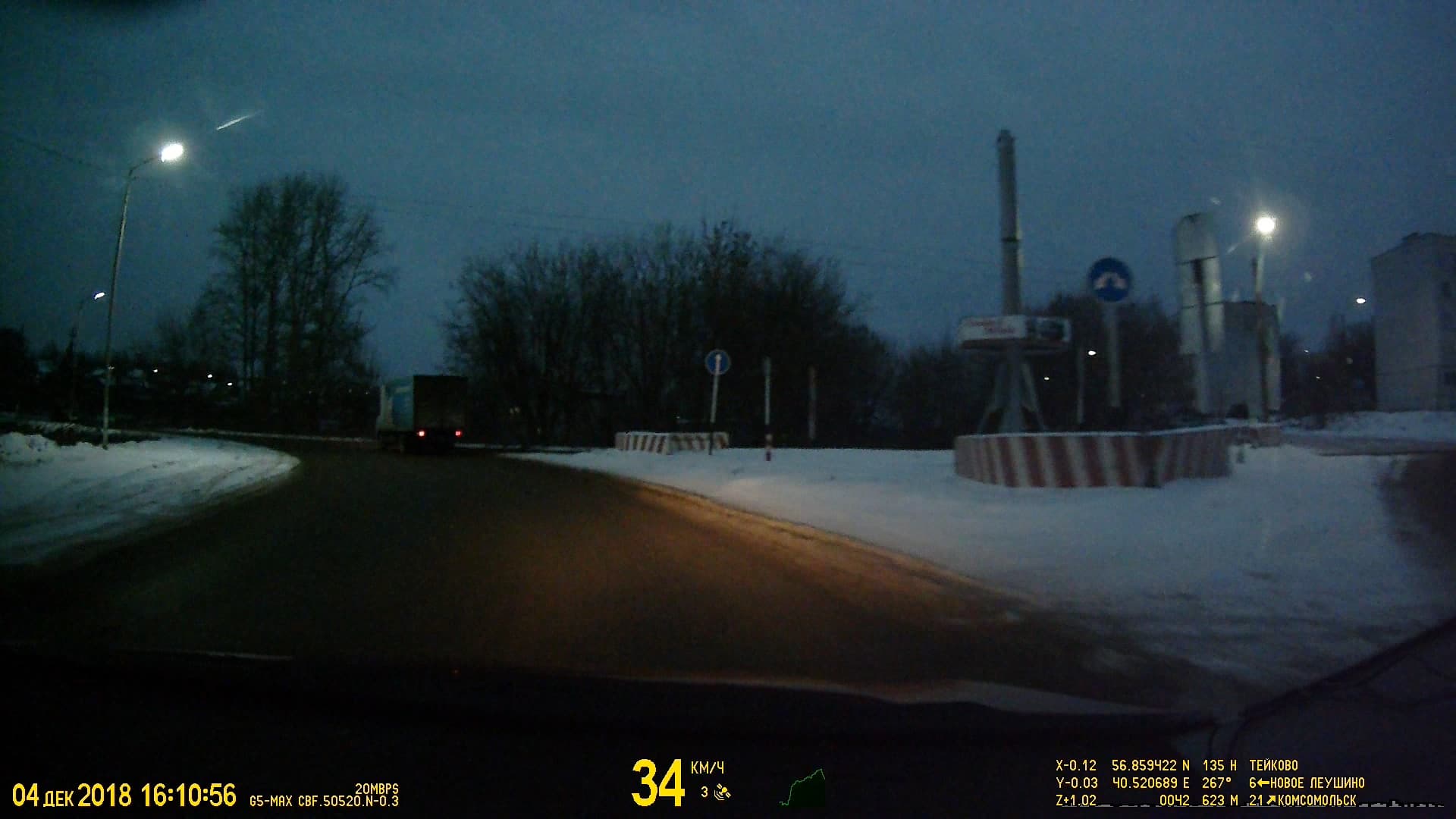

Разрешение (правильнее говорить — детализация) может упасть еще сильнее, если камере не хватает света. Ведь в таком случае включается режим долгой выдержки, активируется усиление, которое приводит к цифровому шуму в кадре. С шумом же, в свою очередь, борется шумоподавитель, который еще больше размывает изображение. В результате объекты и детали, которые были прекрасно видны днем, становятся практически неразличимыми ночью. В нашем излюбленном тесте эта зависимость, характерная абсолютно для любого видеоснимающего гаджета, заметна невооруженным глазом.

Скажем несколько слов в защиту автоматики, которая регулирует экспозицию и баланс белого в съемке. Любая современная камера (кроме супердорогих профессиональных) оснащена автоматикой, которая прекрасно справляется с измерением температуры цвета в кадре, переключаясь на правильный баланс белого, или определяет количество света, выставляя нужную выдержку и усиление. Любые настройки, которые мы изменяли в регистраторе, не привели к лучшему результату съемки, чем работа автоматики. В видео, которое получено «на полном автомате», нет никаких пере- или недосветов, никаких ошибок баланса белого (хотя в сфере регистрации это понятие вообще кажется излишним). Причем в любое время суток и при любой освещенности. Жаль, что за время тестирования солнышко ни разу не выглянуло из-за облачности, чтобы мы могли получить еще и яркие кадры.

Значимый факт: записывая на карту памяти видеофрагменты, регистратор не допускает появления разрывов и пауз между концом одного файла и началом следующего. Из записи, на какое бы количество фрагментов она ни была разбита, не исчезнет ни единой секунды, ни единого кадра. Вот так выглядят два составленные встык видеоролика, снятые регистратором последовательно. Включив воспроизведение выбранного участка, можно убедиться в отсутствии разрывов или дублирования.

Данная положительная особенность дает гарантию того, что какой-то ключевой момент или событие не пропадут в записи, не потеряются на стыке файлов.

Звук

Звук во всех видеозаписях сжат кодеком AAC с битрейтом 128 Кбит/с, в записи имеется два канала. Качество звука для регистратора можно назвать просто великолепным. Ниже приведен отрезок оригинальной съемки, в котором отлично слышна даже негромкая музыка, которая была включена во время поездки.

Микрофон в регистраторе достаточно чувствителен, чтобы записать все происходящее вокруг независимо от направленности микрофона к источнику. При этом микрофон адекватно обрабатывает низкочастотный звук, не допуская перегрузок в записи.

Выводы

Рассмотренный регистратор оказался крайне необычным. Широту его функциональности можно назвать даже излишней. Есть суровое подозрение, что владельцы этого устройства используют лишь незначительную часть умений прибора. И дело не только в возможной неосведомленности пользователя или нежелании читать инструкции. Дело в потребностях. Мало у кого возникнет необходимость вручную корректировать параметры съемки, одновременно зашифровывая видеозаписи. Впрочем, ситуаций в жизни, как и на дороге — множество.

Перечисление плюсов, найденных при изучении устройства, грозит стать еще одной главой обзора. Ограничимся лишь наиболее яркими отличиями прибора от множества прочих аналогичного назначения.

• продуманная удобная система магнитного крепления
• наличие дисплея при миниатюрных габаритах
• наличие видеовыхода и двух слотов для карт памяти
• встроенный емкий аккумулятор
• съемная бленда с поляризационным фильтром
• большое количество системных настроек, функций и режимов работы

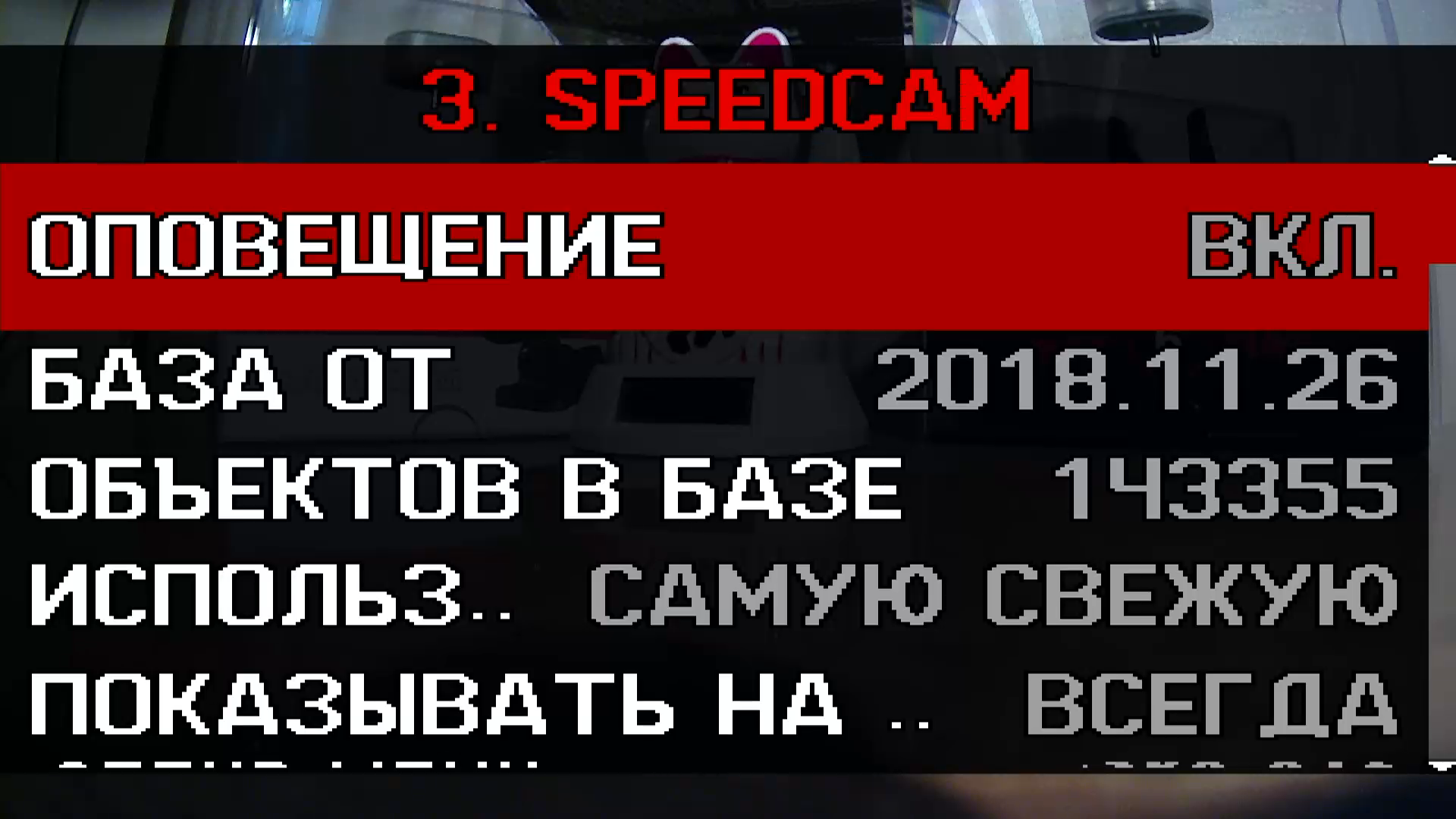

• встроенная база Speedcam, функция своевременных оповещений
• высокое качество записи звука

Очевидных недостатков мы в регистраторе найти не сумели. Пожалуй, не хватает лишь Wi-Fi-адаптера, который позволил бы связаться с регистратором беспроводным способом. Однако, учитывая отсутствие Wi-Fi-связи даже в новых моделях регистраторов Datakam, можно предположить: разработчики полностью уверены в том, что они делают.
