Видеоускоритель Sapphire Nitro R9 Fury OC

461
461

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

909
909

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Nitro R9 Fury OC 4 ГБ 4096-битной HBM PCI-E

Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.

Устройство(а)

Sapphire Nitro R9 Fury OC 4 ГБ 4096-битной HBM PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 Fury (Fiji)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц10501000
Частота работы памяти (физическая (эффективная)), МГц500 (1000)500 (1000)
Ширина шины обмена с памятью, бит4096
Число вычислительных блоков в GPU56
Число операций (ALU) в блоке64
Суммарное количество блоков ALU3584
Число блоков текстурирования (BLF/TLF/ANIS)224
Число блоков растеризации (ROP)64
Размеры, мм310×110×48190×100×35
Количество слотов в системном блоке, занимаемые видеокартой32
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт271272
В режиме 2D, Вт8585
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА2020
В режиме 2D (просмотр видео), дБА2120
В режиме максимального 3D, дБА3136
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 3×DisplayPort 1.21×HDMI 1.4a, 3×DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов22
Дополнительное питание: количество 6-контактных разъемовНетНет
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью

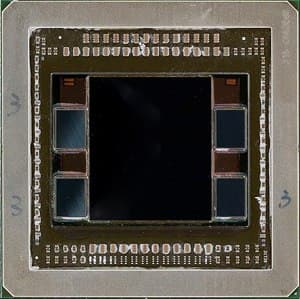

Картa имеeт 4096 МБ памяти HBM DRAM, размещенной в 4 микросхемах по 8 Гбит в единой упаковке с GPU.

Микросхемы памяти SK Hynix. Микросхемы рассчитаны на максимальную частоту работы в 500 (1000) МГц.

Сравнение с эталонным дизайном (reference)

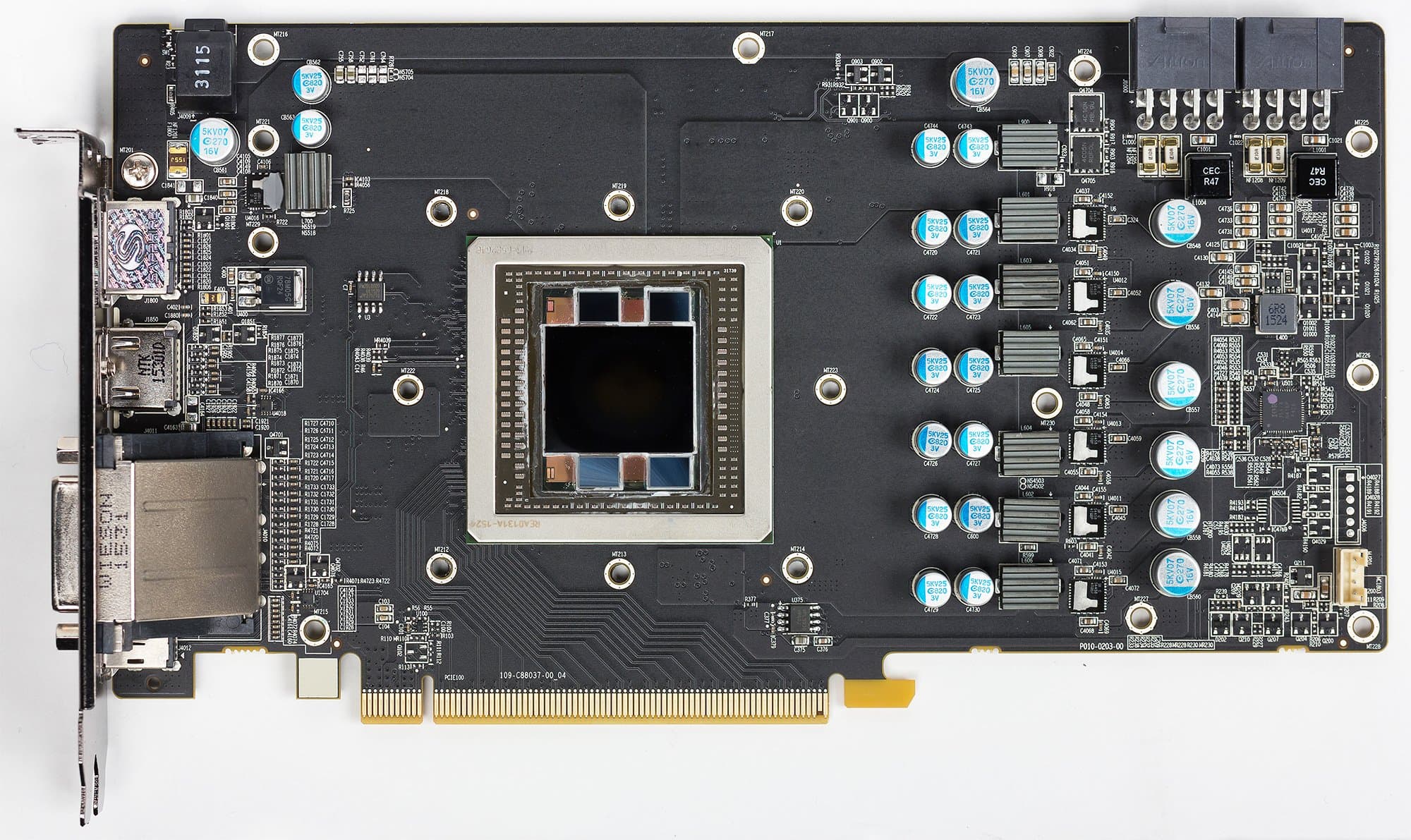

Вид спереди

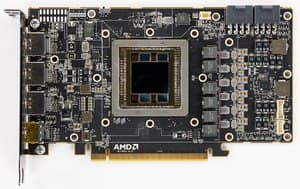

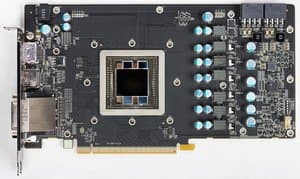

Sapphire Nitro R9 Fury OC 4 ГБ 4096-битной HBM PCI-E Reference card AMD Radeon R9 Fury X

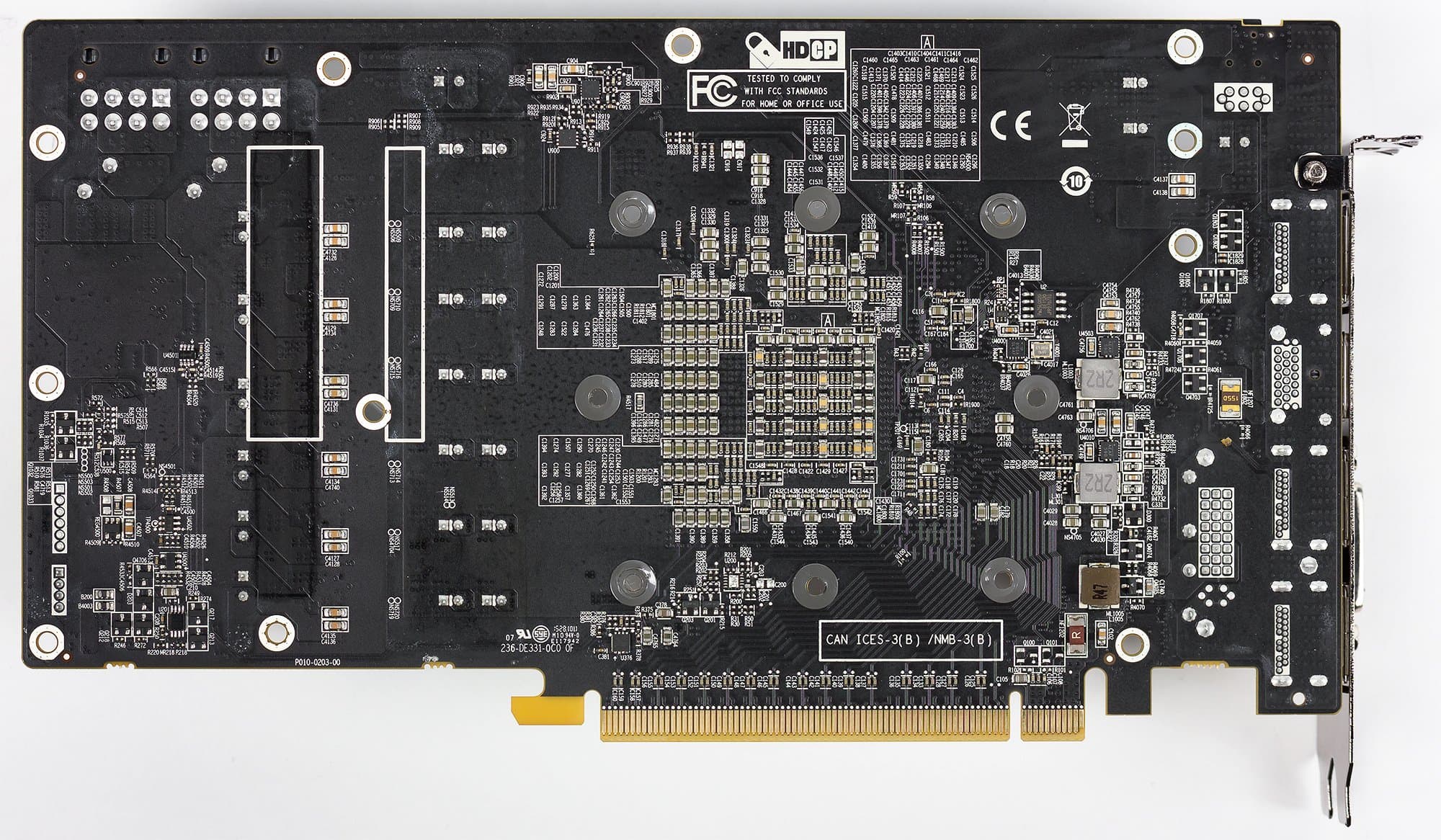

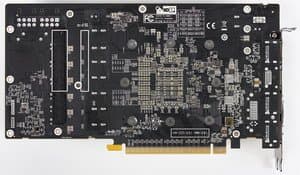

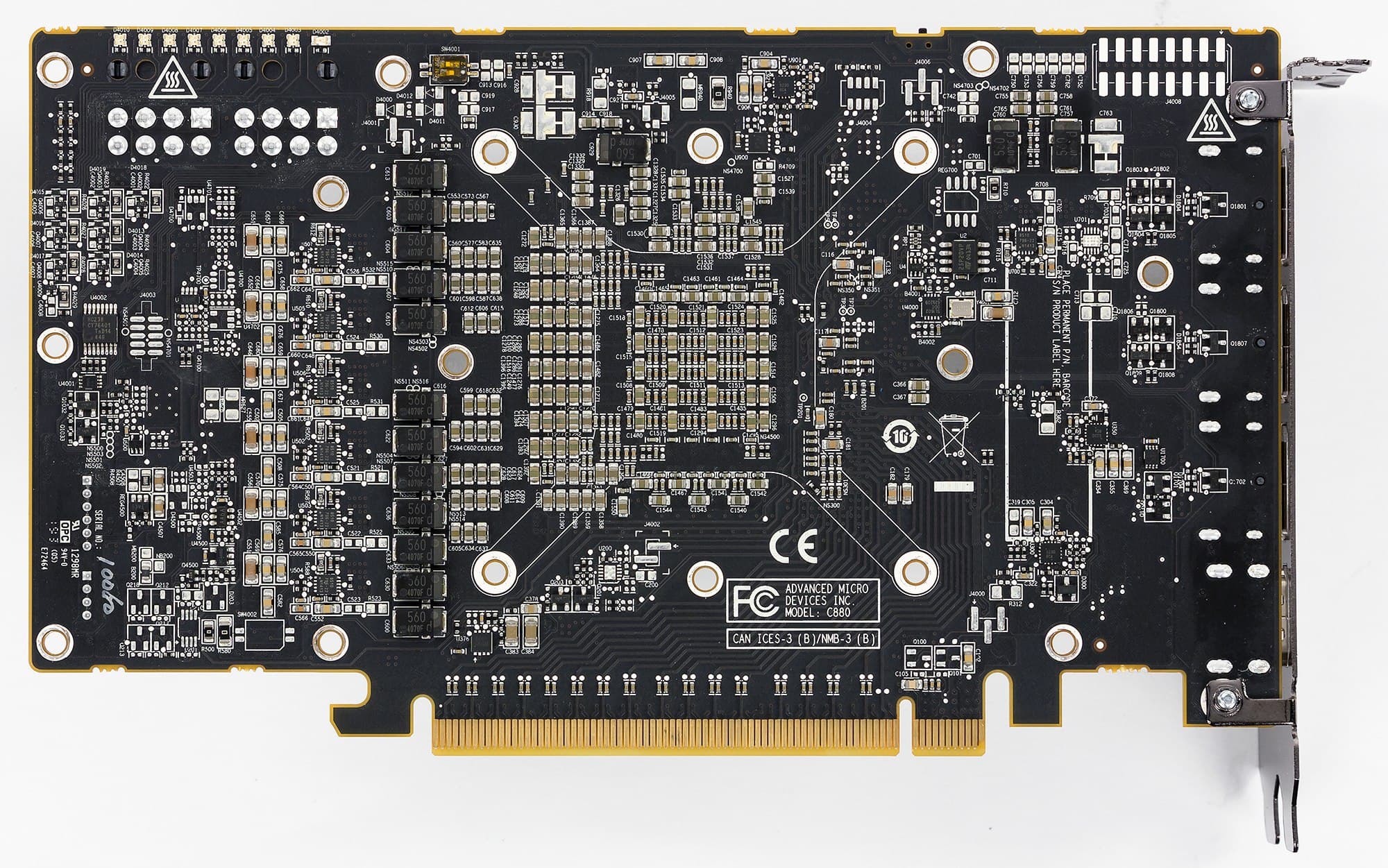

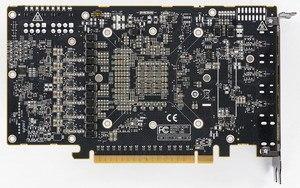

Вид сзади
Sapphire Nitro R9 Fury OC 4 ГБ 4096-битной HBM PCI-E Reference card AMD Radeon R9 Fury X

PCB несколько переработана и отличается от референс-карты прежде всего системой питания. В ней используется цифровой контроллер IOR 35678, обеспечивающий 7+1-фазную схему питания. В системе питания используются дроссели Sapphire Black Diamond Choke последнего поколения, которые, согласно декларации производителя, на 10% холоднее и на 25% экономичнее. Есть еще мнение, что использование таких катушек уменьшает (ликвидирует) всем хорошо известный свист дросселей при нагрузках.

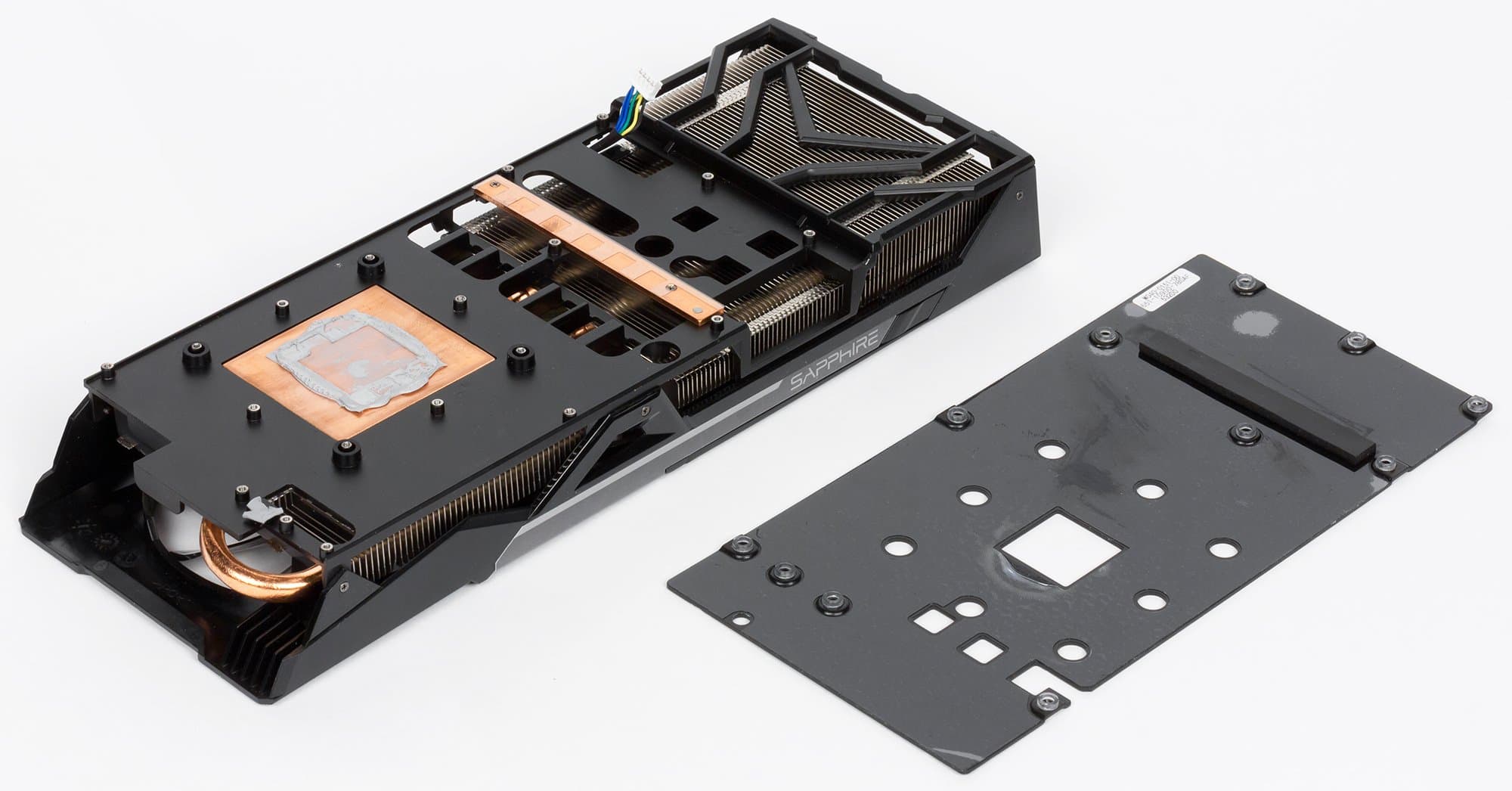

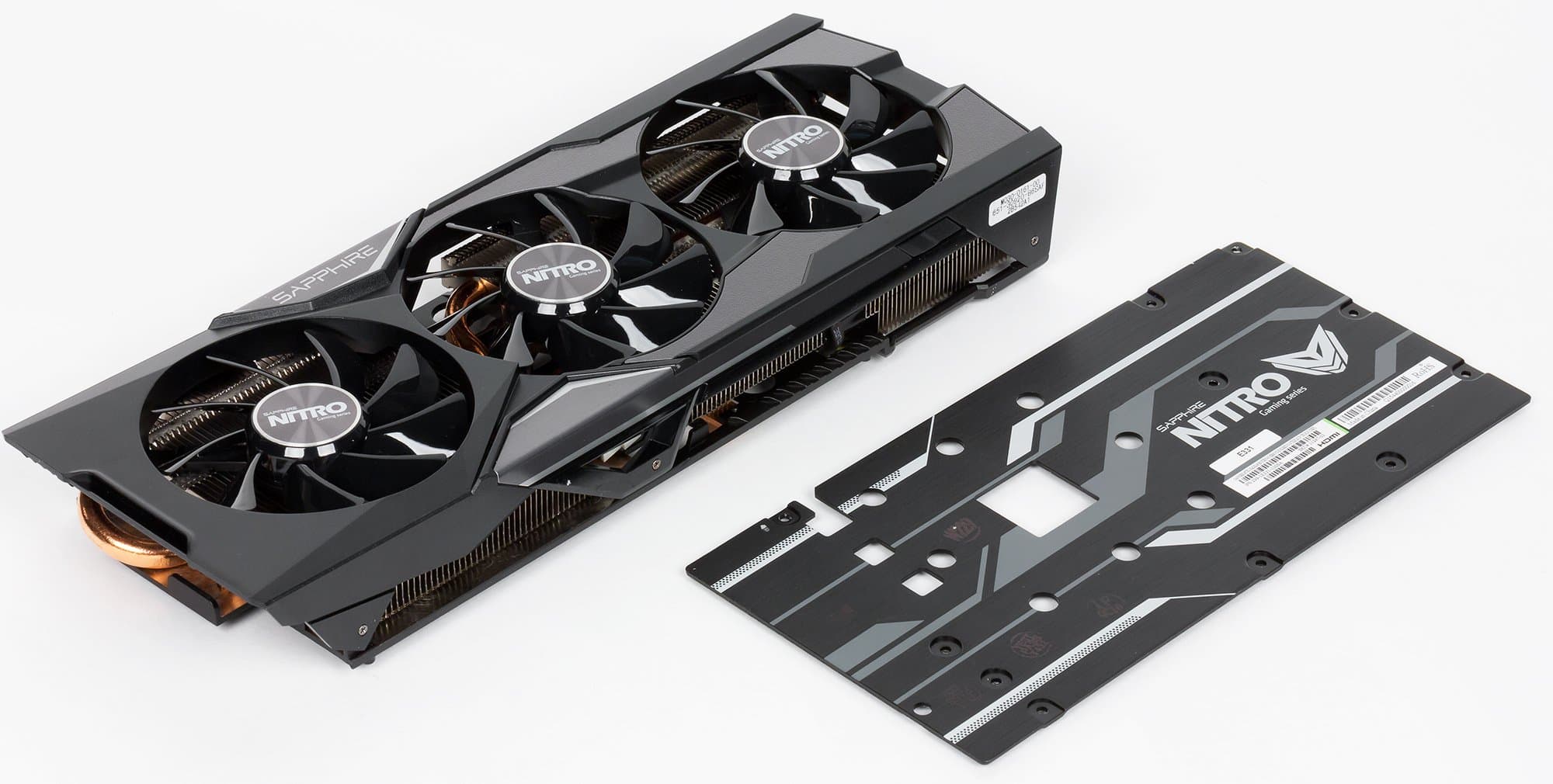

Система охлаждения

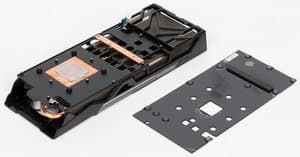

Главной частью кулера является массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам радиатора. С помощью дополнительной подошвы этот же радиатор охлаждает и силовые транзисторы.

Сверху радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Особенностью системы охлаждения карт этой серии является остановка вентиляторов в случае простоя при малом нагреве GPU.

Микросхемы памяти охлаждаются заодно с ядром (будучи в одной упаковке с GPU). Сзади на карте установлена пластина, которая через термоинтерфейс помогает охлаждать PCB в области преобразователей напряжения.

Мы помним, что для Fury X компания AMD штатно предлагала ЖСО, тогда как в данном случае с почти таким же нагревом успешно справляется воздушный кулер. Правда, ради этого пришлось пожертвовать компактностью ускорителя. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 60 градусов, что является просто отличным результатом для видеокарты такого уровня.

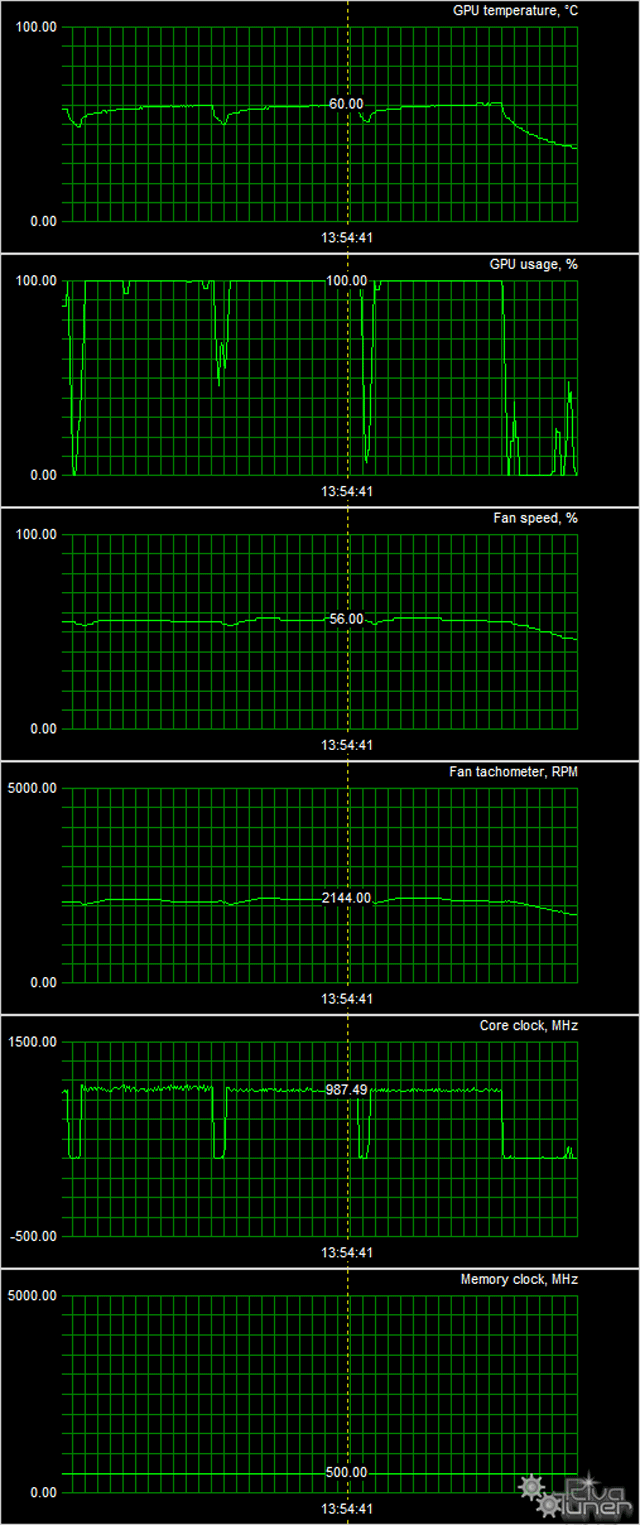

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 29 °C, вентиляторы не работали, шум был равен фоновому — 20 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 71 °C, вентиляторы работали на частоте вращения 900 оборотов в минуту, уровень шума почти не увеличивался и составлял 21 дБА.

В режиме максимальной нагрузки в 3D температура не превышала 60 °C, максимальная частота вращения вентиляторов при этом достигала 2144 оборотов в минуту, а шум вырастал до 31 дБА, поэтому данную СО можно считать довольно тихой.

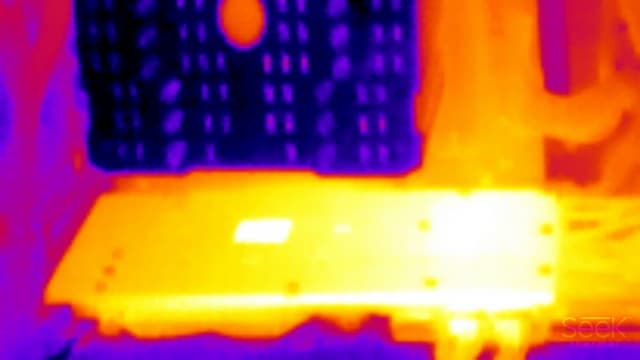

Термоснимок



Наиболее нагретая область — в районе GPU.

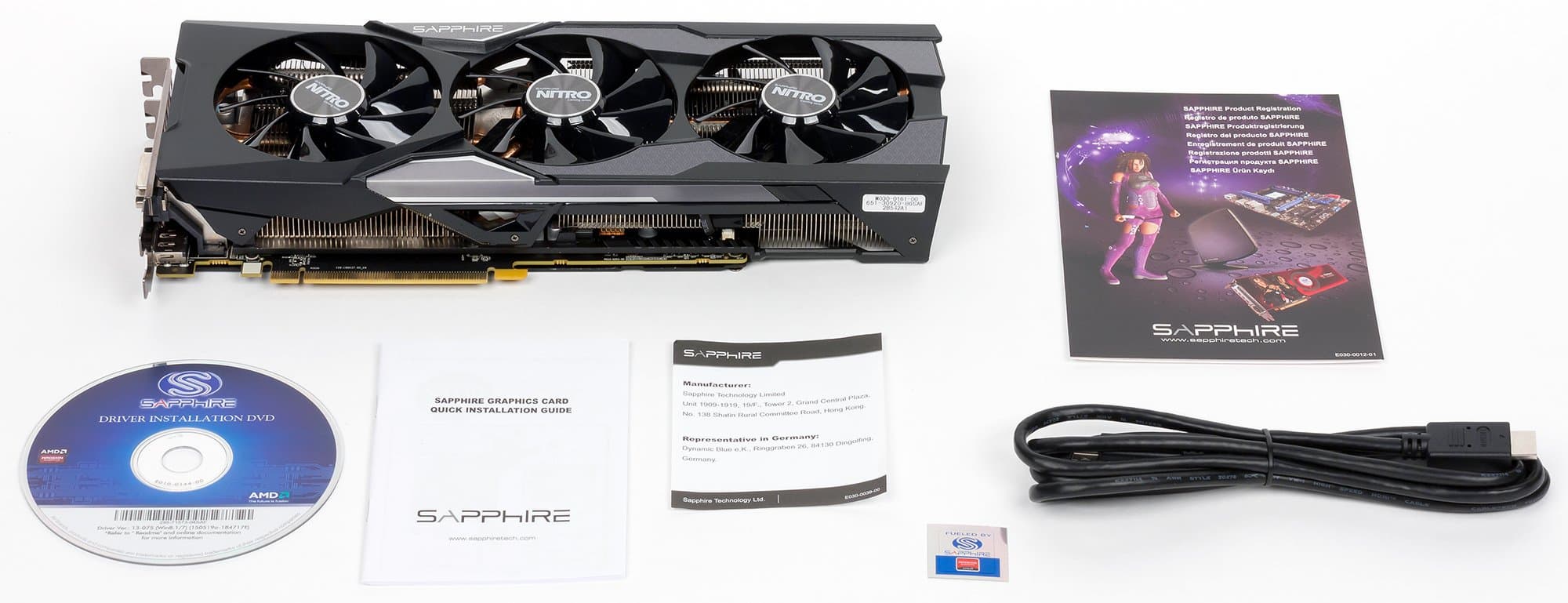

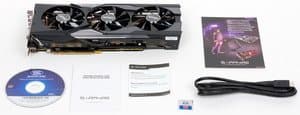

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс кабель HDMI и фирменную наклейку.

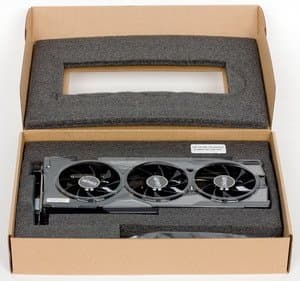

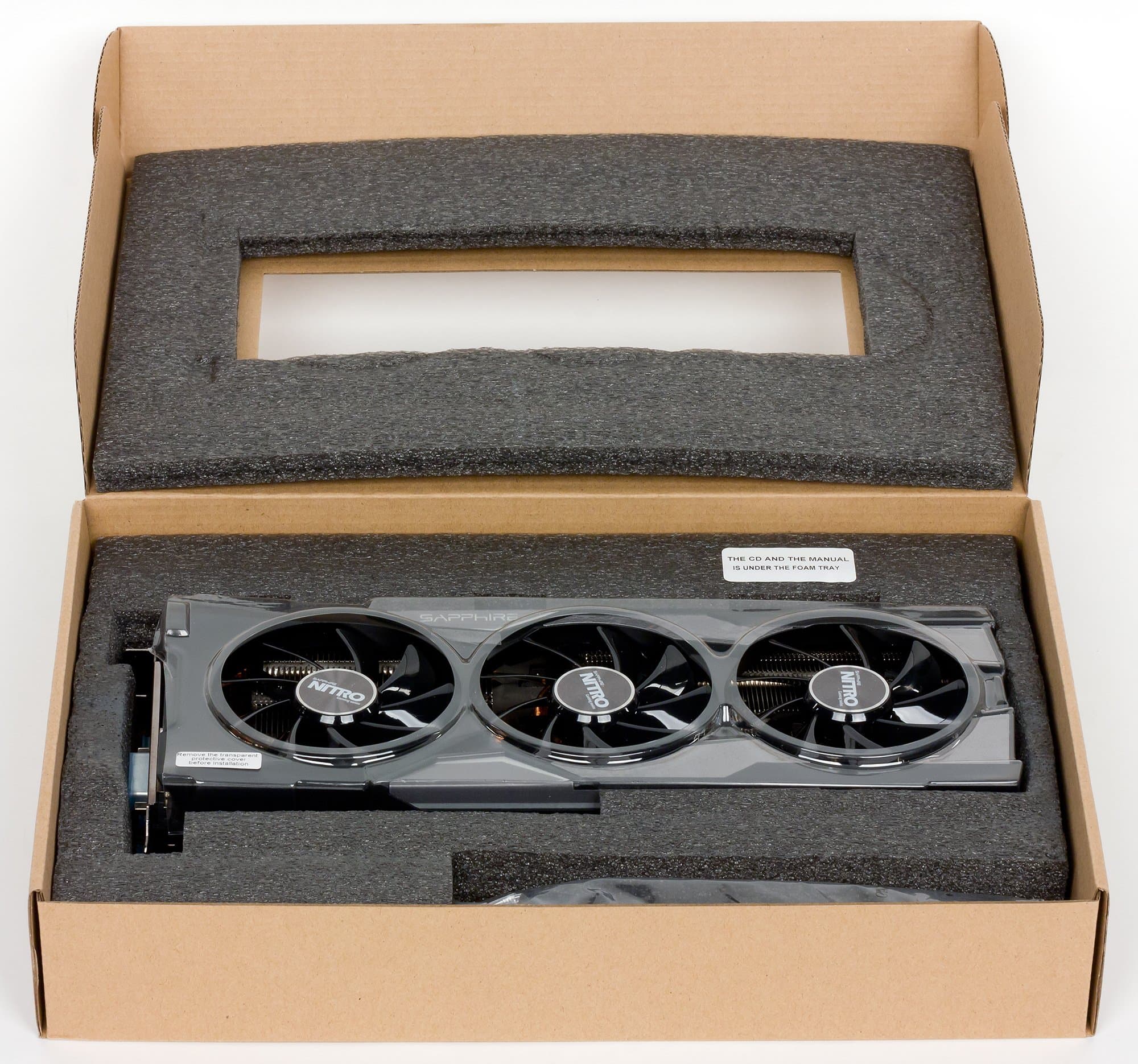

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Crimson Edition 16.1;
  • драйверы Nvidia версии 361.43;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy's Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Metro: Last Light (4A Games/Deep Silver)

  • Battlefield 4 (EA Digital Illusions CE/EA)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 Fury и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. начало февраля 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
04GTX 980 Ti 6 ГБ, 1000—1075/70002590339765
06Sapphire Nitro R9 Fury 4 ГБ, 1050/1050/10002440373655
07R9 Fury 4 ГБ, 1000/1000/10002380355670
09GTX 980 4 ГБ, 1126—1266/70002010346581

Комментарий к Рейтингам iXBT.com


Продукты серии R9 Fury (не Fury X) находятся в ценовой нише, которая расположена между двумя ускорителями из стана Nvidia: GeForce GTX 980 и GTX 980 Ti. И на текущий момент по производительности R9 Fury вполне соответствует своим конкурентам: он быстрее одного, но медленнее другого. Слегка повышенные частоты работы GPU обеспечили карте Sapphire чуть заметный прирост производительности.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейначало февраля 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
20Sapphire Nitro R9 Fury 4 ГБ, 1050/1050/10003732440655
21R9 Fury 4 ГБ, 1000/1000/10003552380670
22GTX 980 4 ГБ, 1126—1266/70003462010581
23GTX 980 Ti 6 ГБ, 1000—1075/70003392590765

Комментарий к Рейтингам полезности


Однако если пристально пересчитать рейтинги карт с учетом их цены на момент написания материала, то получается, что R9 Fury немного выгоднее обоих ускорителей Nvidia и является отличным выбором в ценовой категории от 580 до 800 долларов. Карта Sapphire, которая чуть быстрее и чуть дешевле, ожидаемо заняла первое место в группе.

Sapphire Nitro R9 Fury OC (4 ГБ) — очень интересный представитель топового семейства ускорителей в ценовом диапазоне от 600 долларов. Обладая всего 4 гигабайтами оперативной памяти (чего для топового акселератора уже маловато), он, тем не менее, легко вписывается в современную линейку, занимая место чуть ниже R9 Fury X и между GeForce GTX 980 и GTX 980 Ti. При этом по цене он ближе к GeForce GTX 980, так что оказывается самым выгодным приобретением в этом ценовом сегменте. Стоит добавить, что продукт Sapphire укомплектован очень эффективным и достаточно тихим кулером. К минусам этого ускорителя можно отнести чрезмерно громоздкие размеры: 31 см длины и перекрытие 3 слотов в системном блоке.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за февраль 2016 года)

награду получила карта:
  • Sapphire Nitro R9 Fury OC 4 ГБ 4096-битной HBM PCI-E


В номинации «Отличная поставка» (за февраль 2016 года)

награду получила карта:
  • Sapphire Nitro R9 Fury OC 4 ГБ 4096-битной HBM PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
R9 Fury — $584 (на 01.06.16) R9 Fury X — $788 (на 01.06.16)
R9 Fury — $584 (на 01.06.16) GTX 980 Ti — $655 (на 01.06.16)
R9 Fury — $584 (на 01.06.16) GTX 980 — $495 (на 01.06.16)
Sapphire Nitro R9 Fury — Н/Д(0), T-13219439 R9 Fury — $584 (на 01.06.16)
Предложения Sapphire Nitro R9 Fury OC
L-13219439-10


Благодарим компанию Sapphire Russia
и лично Елену Зарубину
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
