Видеоускоритель MSI GeForce GTX 1060 Gaming X 6G (6 ГБ): крайне привлекательное по цене решение с отличной системой охлаждения

461

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI GeForce GTX 1060 Gaming X 6G 6 ГБ 192-битной GDDR5

Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Устройство(а)

MSI GeForce GTX 1060 Gaming X 6G 6 ГБ 192-битной GDDR5 (P/N 912-V328-001)
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 1060 (GP106)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1594—1987 (OC Mode)/1569—1908 (Gaming Mode)/1507—1860 (Silent Mode)1507—1860
Частота работы памяти (физическая (эффективная)), МГц2025 (8100) (OC Mode)/2000 (8000) (Gaming Mode)/2000 (8000) (Silent Mode)2000 (8000)
Ширина шины обмена с памятью, бит192
Число вычислительных блоков в GPU10
Число операций (ALU) в блоке128
Суммарное количество блоков ALU1280
Число блоков текстурирования (BLF/TLF/ANIS)80
Число блоков растеризации (ROP)48
Размеры, мм275×130×40270×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт112117
В режиме 2D, Вт2728
В режиме «сна», Вт1111
Уровень шумаВ режиме 2D, дБА20,020,0
В режиме 2D (просмотр видео), дБА20,020,0
В режиме максимального 3D, дБА22,526,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.41×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4
Поддержка многопроцессорной работыНет
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов1Нет
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью

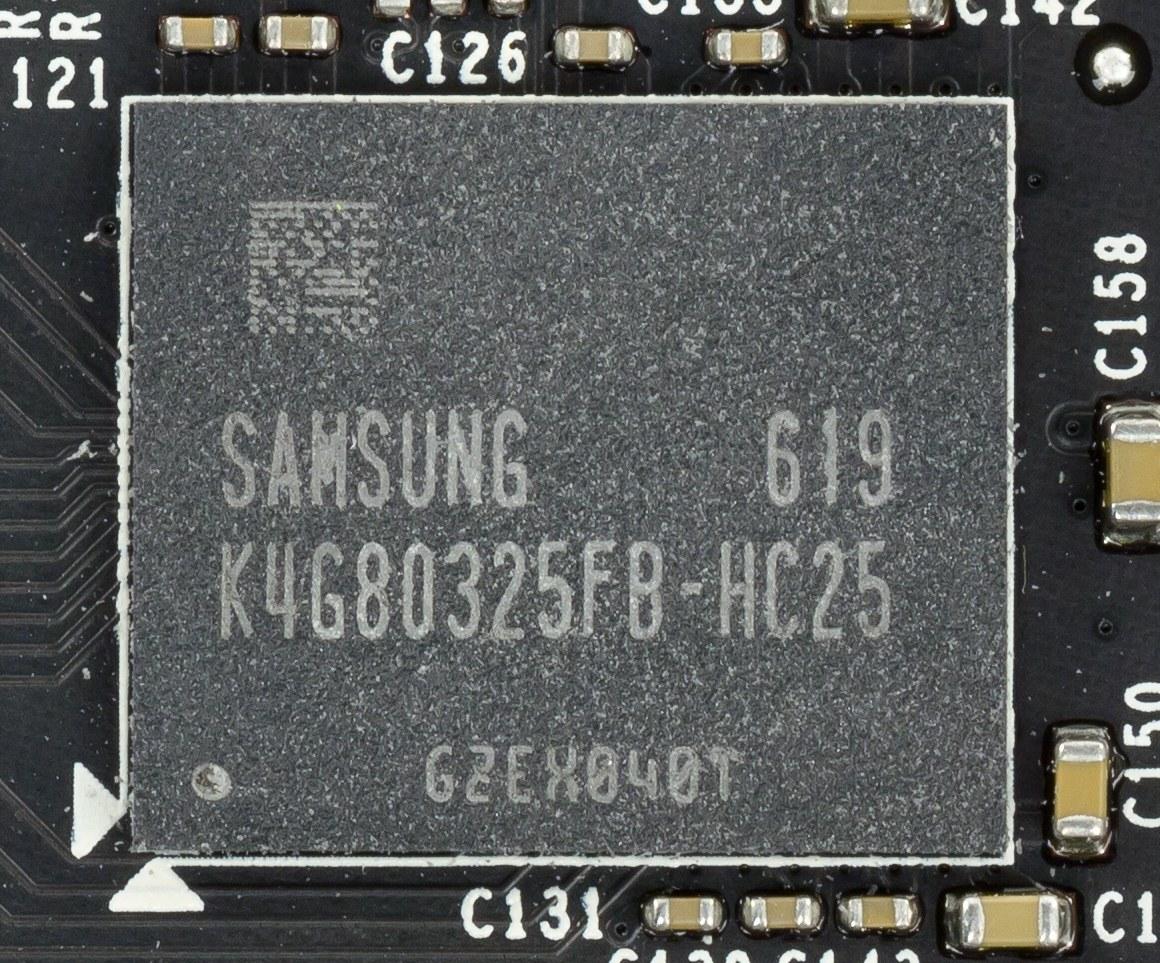

Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB.

Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Сравнение с эталонным дизайном (reference)

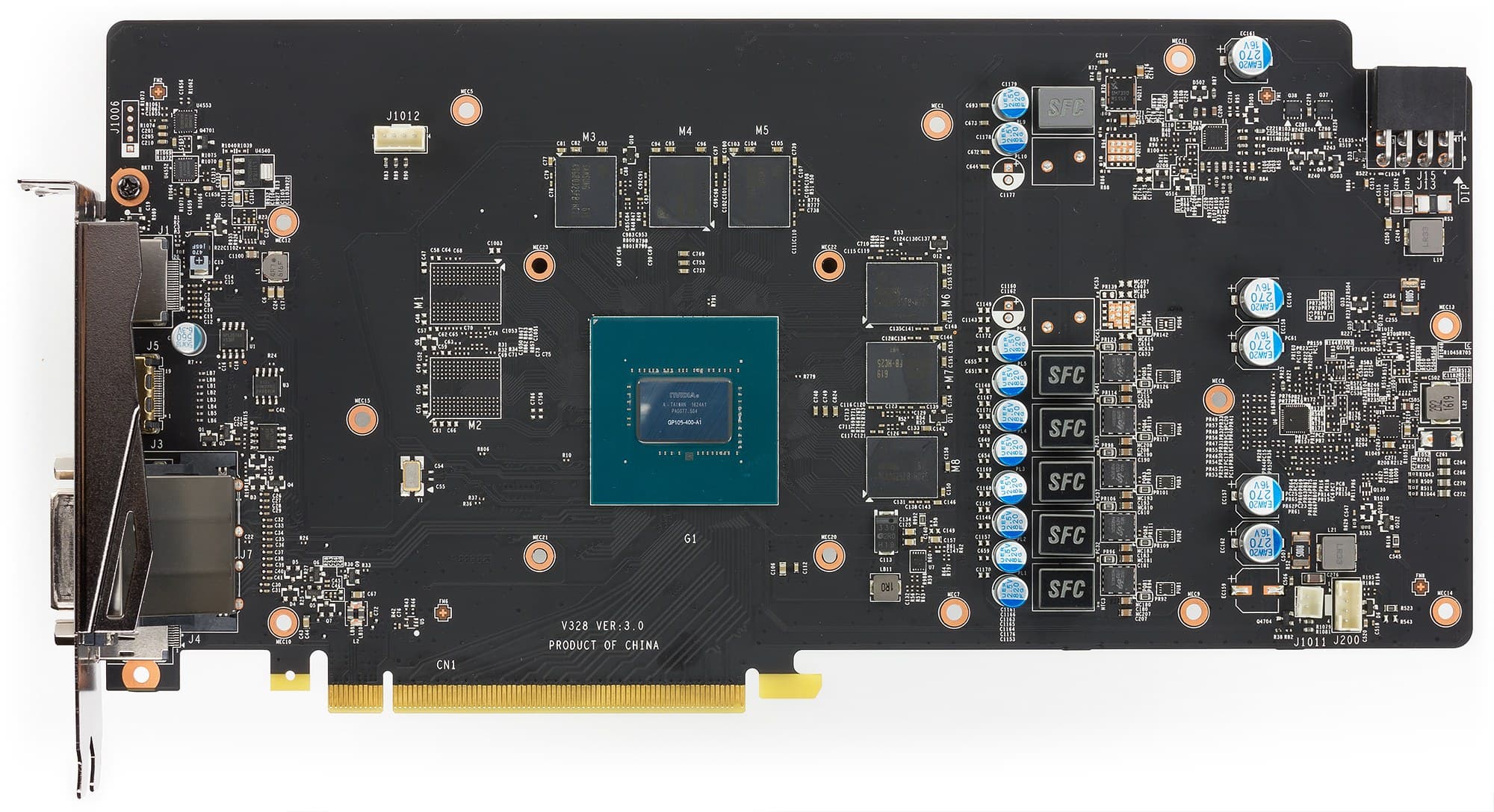

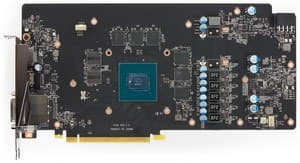

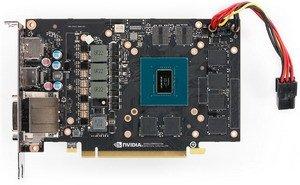

Вид спереди
MSI GeForce GTX 1060 Gaming X 6G 6 ГБ 192-битной GDDR5 Reference Nvidia GeForce GTX 1060

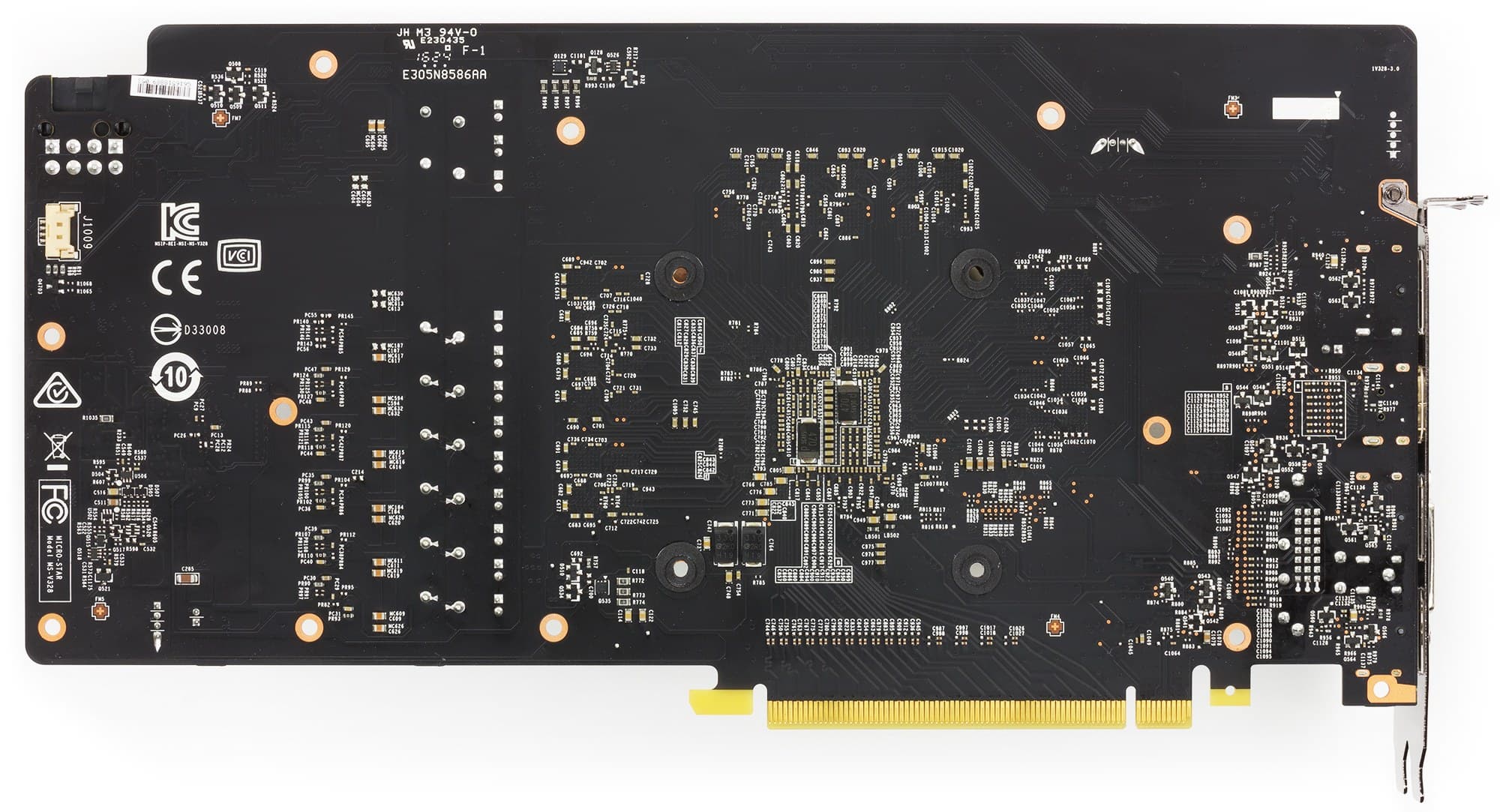

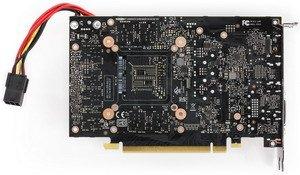

Вид сзади
MSI GeForce GTX 1060 Gaming X 6G 6 ГБ 192-битной GDDR5 Reference Nvidia GeForce GTX 1060

Традиционно продукты компании MSI полностью спроектированы своими инженерами. Это относится и к данному ускорителю. Даже в расположении микросхем памяти есть разница с референс-картой.

Кардинально переработан блок питания. Схема имеет 6 (5+1) фаз и управляется цифровым контроллером SHE ASP0907 (Super Hybrid Engine). Элементы традиционно относятся к категории Military Class 4 (включая дроссели Super Ferrite Chokes (SFC) и конденсаторы Hi-C Cap и Solid Cap), поэтому можно предположить, что плата прослужит долго и не будет страдать от свиста катушек при работе (а это весьма давняя и больная проблема многих не только видеокарт, но и материнских плат), хотя мы уже сталкивались с примерами, когда производитель обещал отсутствие свиста, но факты говорили об обратном.

Плата получила 8-контактный разъем питания (в отличие от 6-контактного на референс-карте), что дает возможность несколько увеличить разгонный потенциал, подняв планку энергопотребления. Схема питания обеспечивает гибкое регулирование напряжений на ядре и памяти с помощью фирменной утилиты MSI Gaming App, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя.

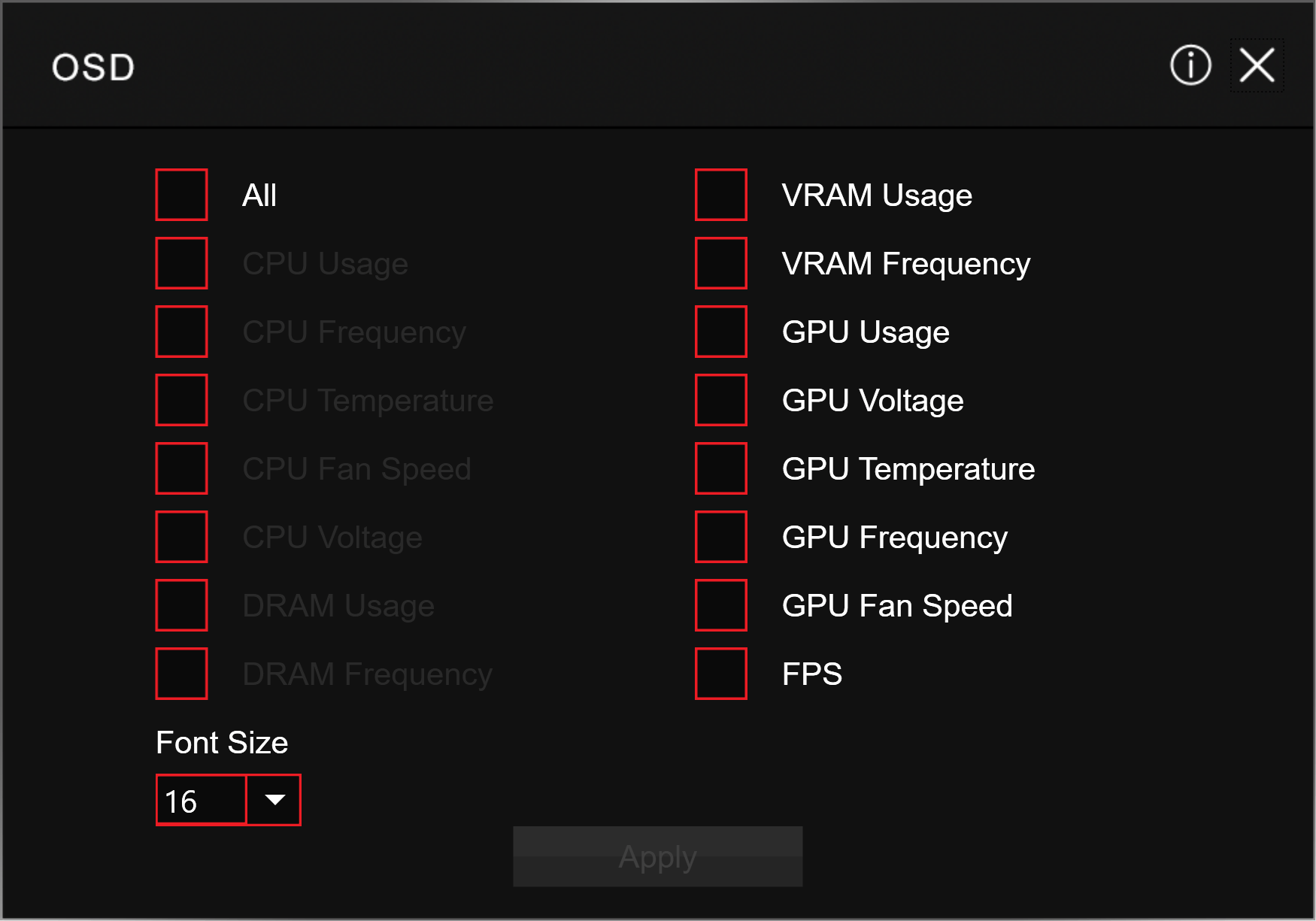

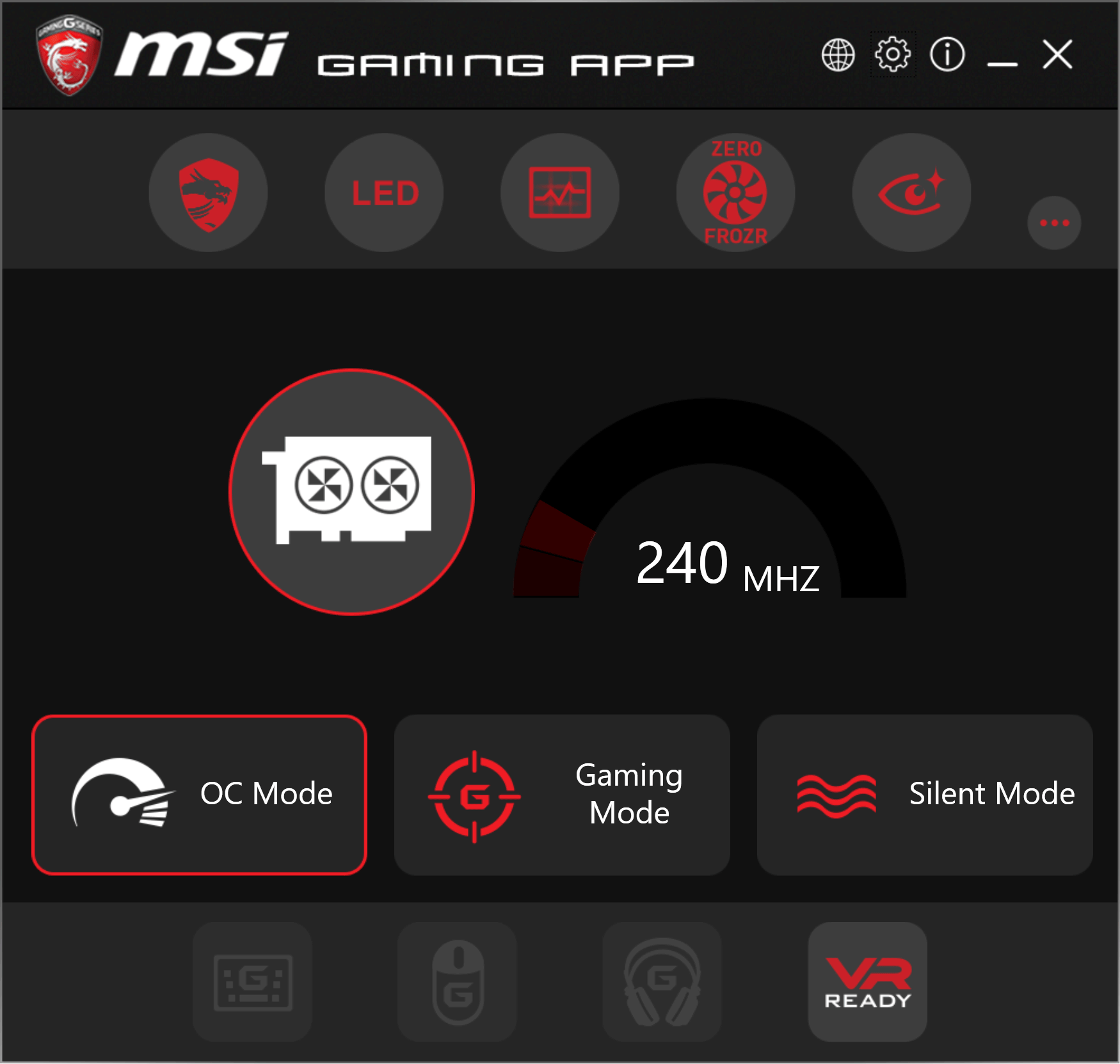

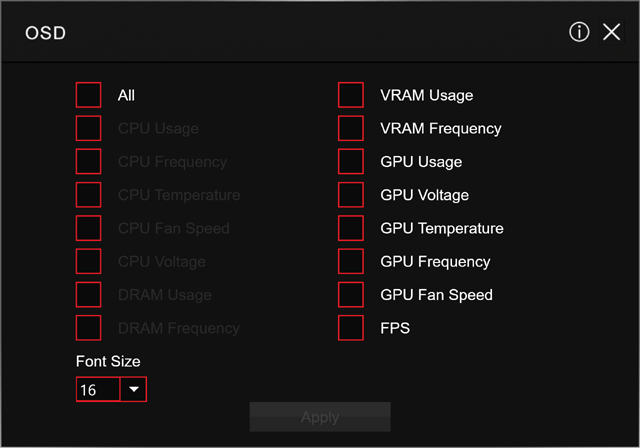

Программа позволяет выбрать режим работы ускорителя в 3D: самый быстрый (OC Mode), обычный (Gaming Mode) и тихий (Silent Mode) — различия между ними заключаются лишь в частотах работы. Надо сказать, что для данной карты «тихий» режим, по сути, не нужен: СО практически бесшумна даже в самом быстром (ОС Mode) режиме. MSI Gaming App позволяет выставить режим подсветки кулера, управлять кулером вручную, а также автоматически определять и активировать режим работы VR (при подключении очков VR к видеокарте).




Более того, имеется и аналогичная утилита под Android/iOS: мобильные технологии добрались и сюда. Теперь видеокартой на своем ПК вы можете управлять дистанционно: приложение подключается к ПК по сети (смартфон должен быть в той же Wi-Fi-сети, что и ПК), и вы можете выставлять частоты работы карты, не прерывая игрового процесса (без запуска аналогичной утилиты на ПК). Скачать это приложение можно в Google Play Store/Apple Store.

Отметим повышенные (на 7%) частоты ускорителя относительно стандартных параметров референс-карты, что может обеспечить прирост производительности в 5%-6% в зависимости от разрешения и режима работы.

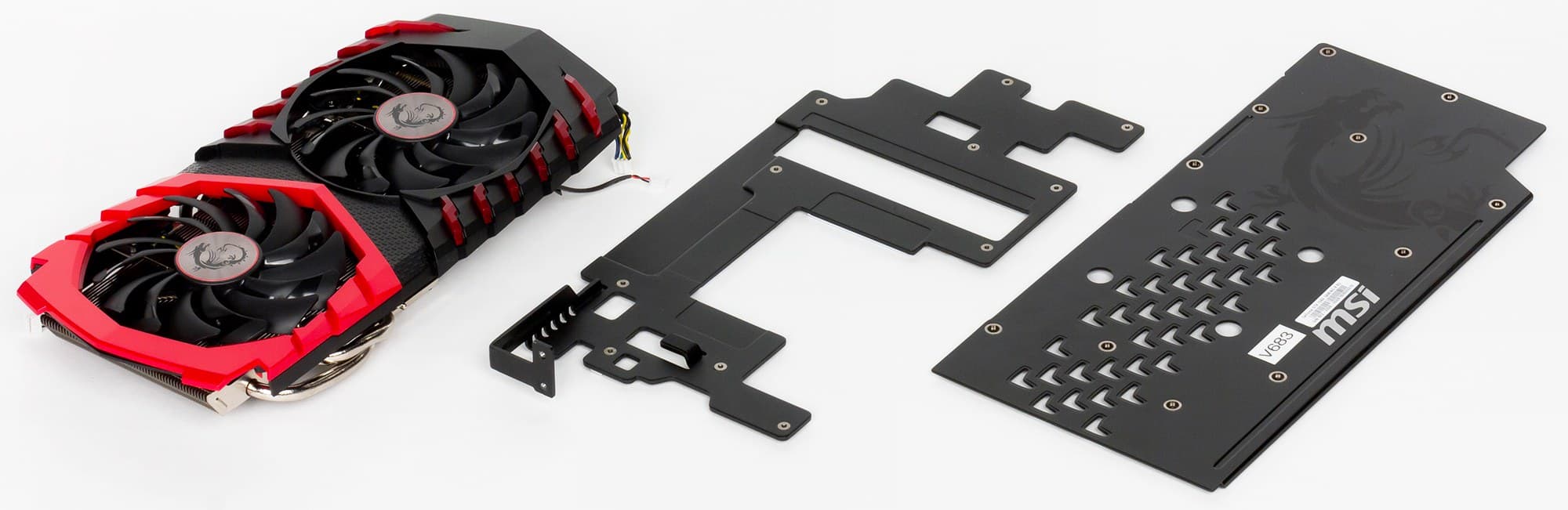

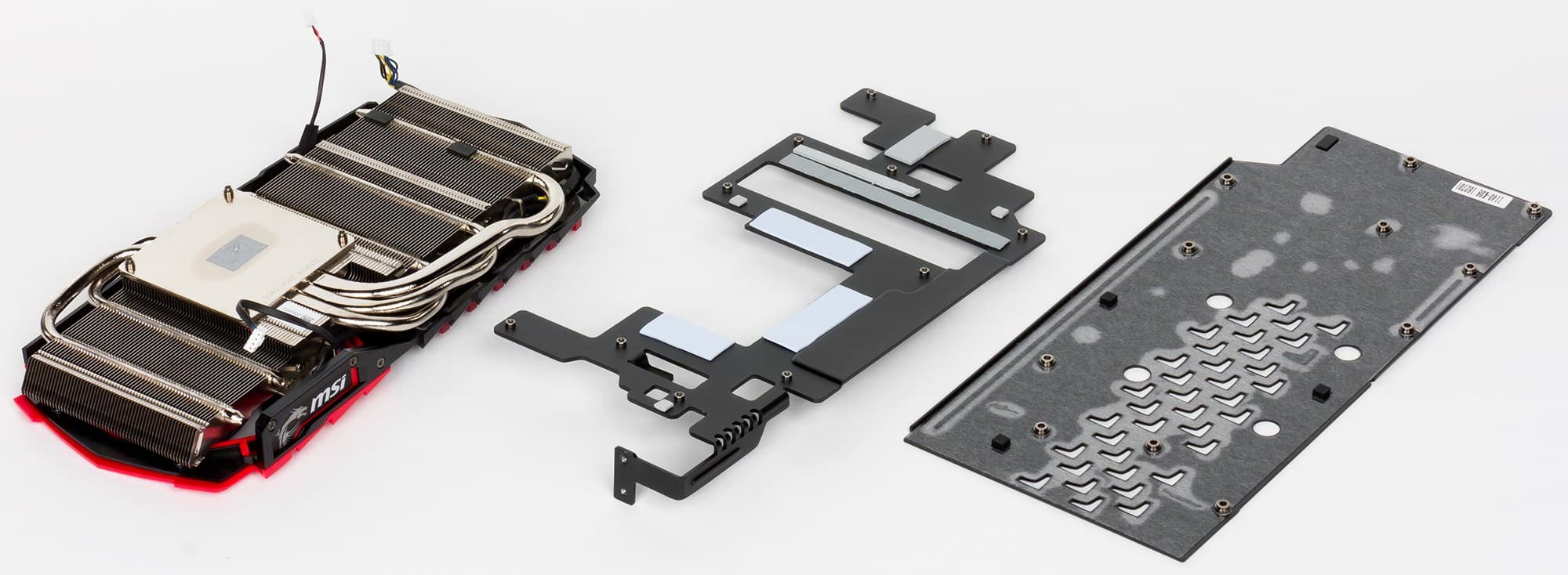

Система охлаждения

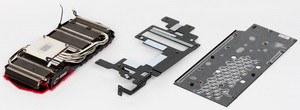

Перед нами кулер TwinFrozr VI, который является логичным продолжением серии TwinFrozr. Главной его частью является массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в основание, обеспечивают равномерное распределение тепла по ребрам радиатора.

Поверх радиатора установлен кожух с двумя вентиляторами Torx 2.0, работающими на одинаковой частоте вращения. Их лопасти имеют особый профиль, и производитель декларирует сильно пониженный уровень шума при аналогичном потоке воздуха (при сравнении с обычными лопастями). Следует также напомнить, что серия TwinFrozr останавливает вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 60 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Микросхемы памяти и силовые транзисторы охлаждаются отдельной пластиной-радиатором. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы).

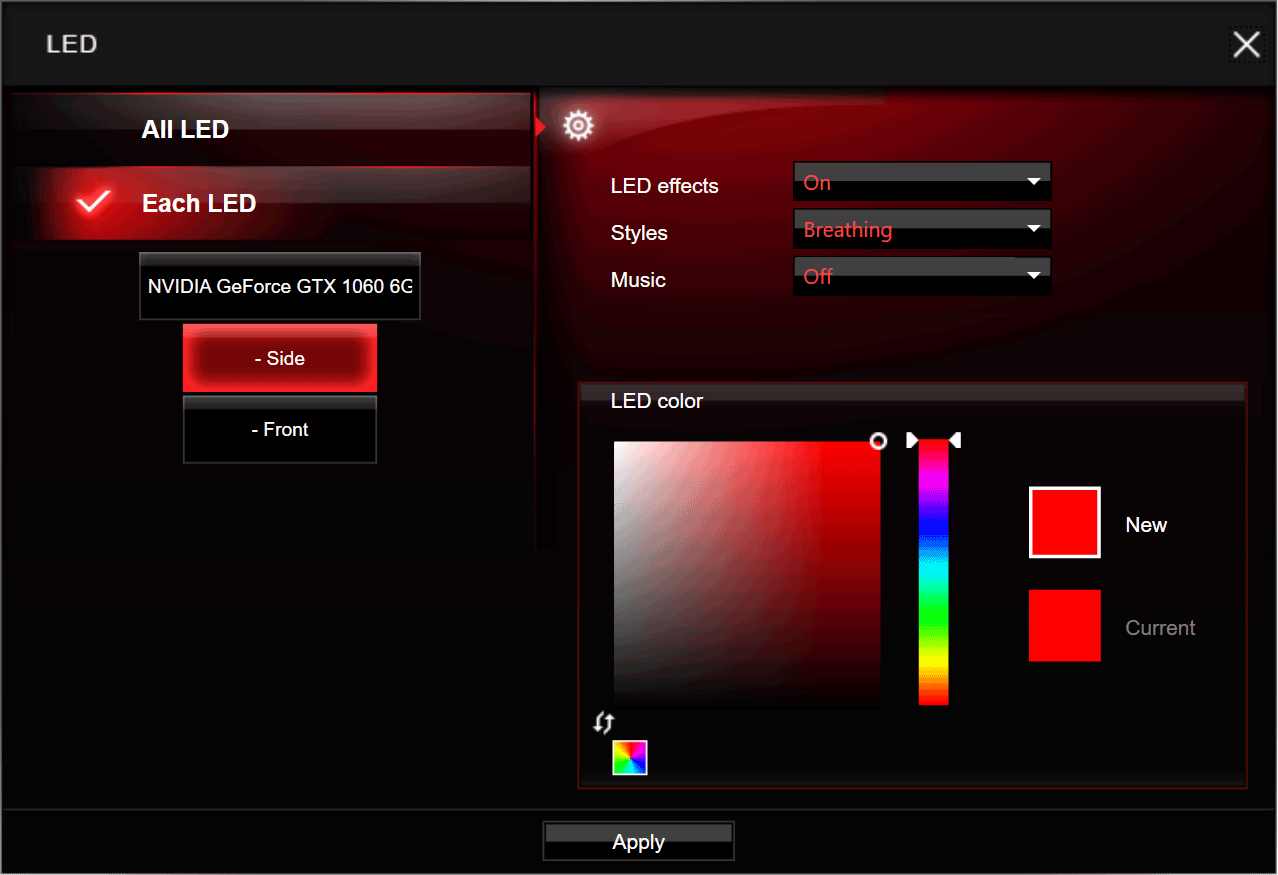

СО оснащена подсветкой, цветом которой можно управлять с помощью вышеупомянутой утилиты MSI Gaming App.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 65 градусов, что является великолепным результатом для видеокарты такого уровня.

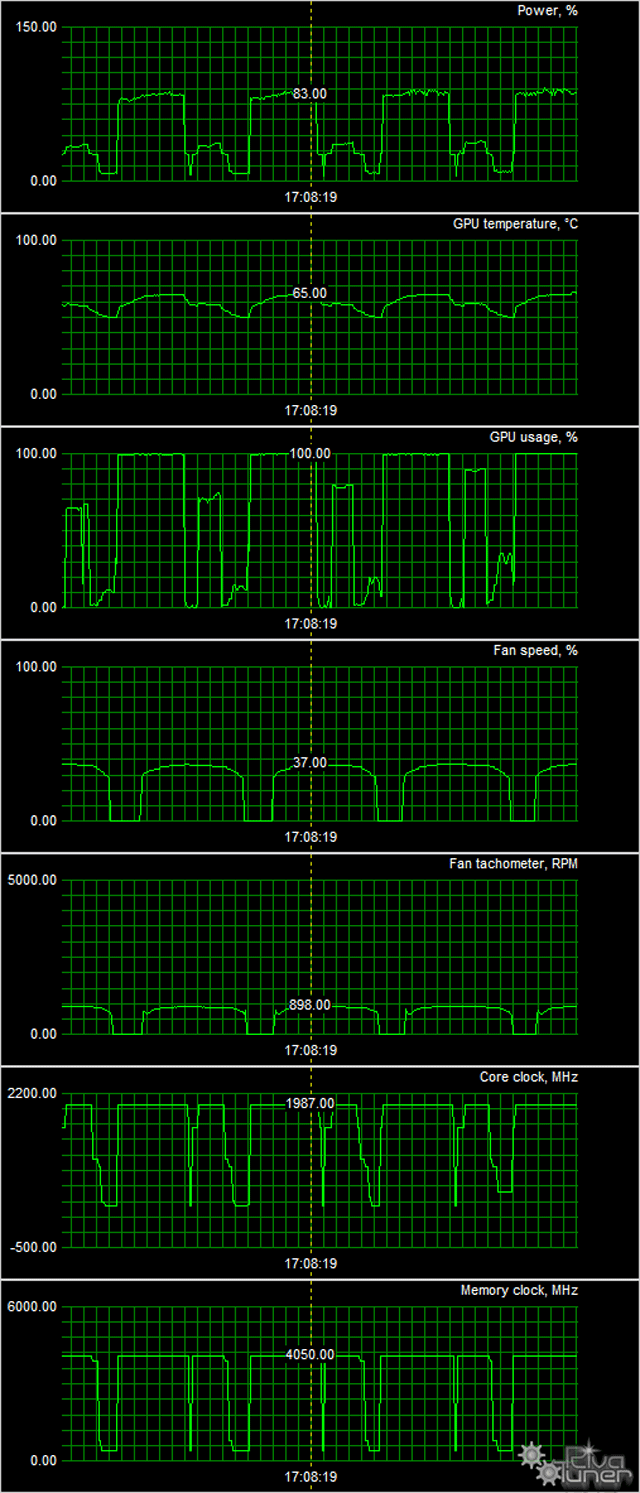

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 36 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 45 °C, вентиляторы не работали. Уровень шума не изменялся (20,0 дБА).

В режиме максимальной нагрузки в 3D температура достигала 65 °C. Вентиляторы при этом раскручивались до 898 оборотов в минуту, а шум вырастал лишь до 22,5 дБА, поэтому данную СО можно считать практически бесшумной.

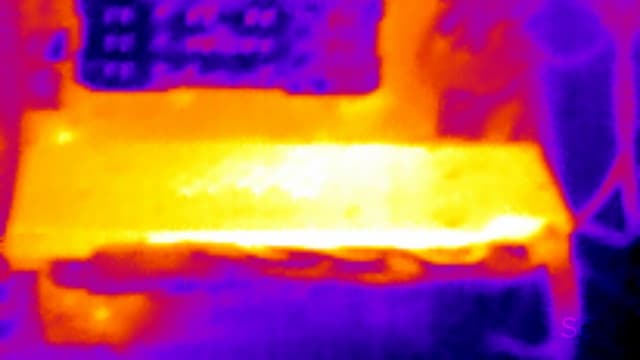

Термоснимок



Максимально нагретые области — в районе GPU (если судить по отверстиям в задней крышке).

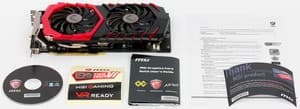

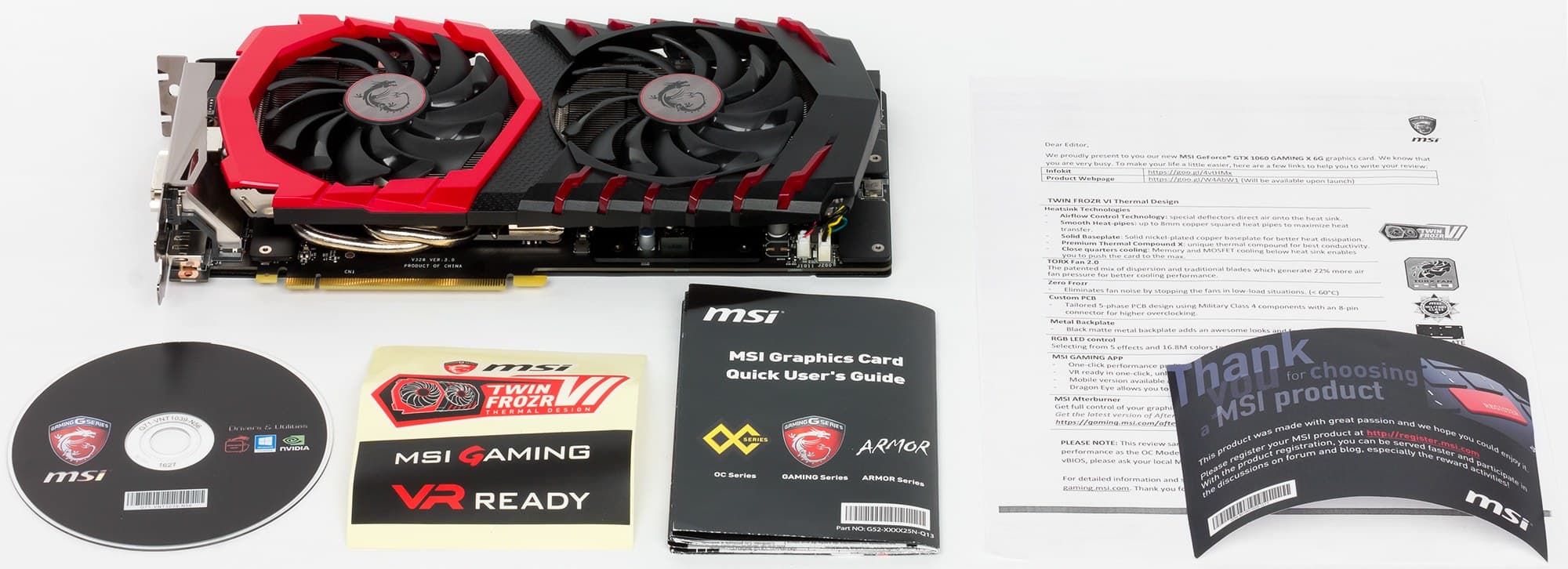

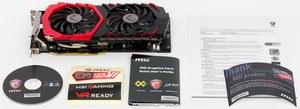

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс бонус в виде годовой премиум-лицензии на XSplit Gamecaster (позволяет транслировать ваш геймплей, особые игровые моменты, дополнять игровой процесс изображением игрока через вебкамеру и др.), а также наклейки на системный блок ПК.

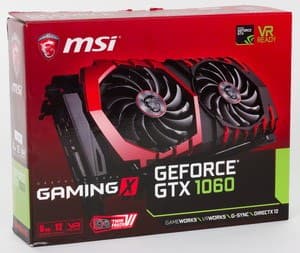

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.9.2;
  • драйверы Nvidia версии 372.90;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1060 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. начало ноября 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
07MSI GTX 1060 Gaming X 6 ГБ, 1594—1987/81002190714307
09GTX 1060 6 ГБ, 1507—1860/80002070711291
10GTX 980 4 ГБ, 1126—1266/70001990481414
11R9 390X 8 ГБ, 1050/1050/60001890478395
12RX 480 8 ГБ, 1188—1266/80001820576316
13GTX 970 4 ГБ, 1050—1177/70001780587303
14R9 390 8 ГБ, 1000/1000/60001680497338

Комментарий к Рейтингам iXBT.com


Повышенные частоты работы карты MSI обеспечили ей прирост скорости в среднем около 5,8% относительно референсного GTX 1060, который и так был на первом месте в своей группе. Чистая победа.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейначало ноября 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
01MSI GTX 1060 Gaming X 6 ГБ, 1594—1987/81007142190307
02GTX 1060 6 ГБ, 1507—1860/80007112070291
09GTX 970 4 ГБ, 1050—1177/70005871780303
12RX 480 8 ГБ, 1188—1266/80005761820316
20R9 390 8 ГБ, 1000/1000/60004971680338
21GTX 980 4 ГБ, 1126—1266/70004811990414
23R9 390X 8 ГБ, 1050/1050/60004781890395

Комментарий к Рейтингам полезности


Исходя из цен, которые были зафиксированы на момент написания материала, ускоритель MSI оказался не только немного быстрее, но и немного дороже средневзвешенного GTX 1060. В итоге он всего на несколько очков рейтинга превзошел базовую карту, но этого достаточно для победы не только в группе ускорителей ценой 300—350 долларов, но и в общем зачете, так как GTX 1060 лидировал (делил первое место) в общем рейтинге на начало ноября.

MSI GeForce GTX 1060 Gaming X 6G (6 ГБ) — прекрасный вариант 3D-акселератора из сегмента 300—350 долларов. Эта карта демонстрирует производительность в среднем на 6% выше, чем референсная, и обходит более дорогие решения предыдущего поколения. Ускоритель имеет очень тихую, почти бесшумную систему охлаждения, нагрев его даже под сильной нагрузкой невелик. Имеется возможность гибкого регулирования частот и режимов работы, причем даже удаленно (со смартфона), так что карта отлично подойдет обычным оверклокерам, довольствующимся повышением частот при штатной СО. Наш эксперимент с разгоном вручную показал: без повышения напряжения память разгоняется слабо, а разгон ядра при условии стабильной работы видеокарты возможен до 2070 МГц, при этом можно выжать дополнительно еще 2%-3% прироста производительности. Наконец, любителям моддинга данный продукт предлагает приятную подсветку на корпусе кулера. Ускоритель полностью готов для работы совместно с устройствами VR.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за ноябрь 2016 года)

награду получила карта:
  • MSI GeForce GTX 1060 Gaming X 6G 6 ГБ 192-битной GDDR5


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) GTX 980 — 20500 руб. (на 10.05.17)
GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) RX 480 8 ГБ — 17500 руб. (на 10.05.17)
GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) R9 390 8 ГБ — 17000 руб. (на 10.05.17)
GTX 1060 6 ГБ — 16500 руб. (на 10.05.17) R9 390X 8 ГБ — 25000 руб. (на 10.05.17)
MSI GeForce GTX 1060 Gaming X 6G — T-14045735 GTX 1060 6 ГБ — 16500 руб. (на 10.05.17)


Благодарим компанию MSI Russia
и лично Андрея Жириновского
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
