Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix R9 380X 4 ГБ 256-битной GDDR5 PCI-E

Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Устройство(а)

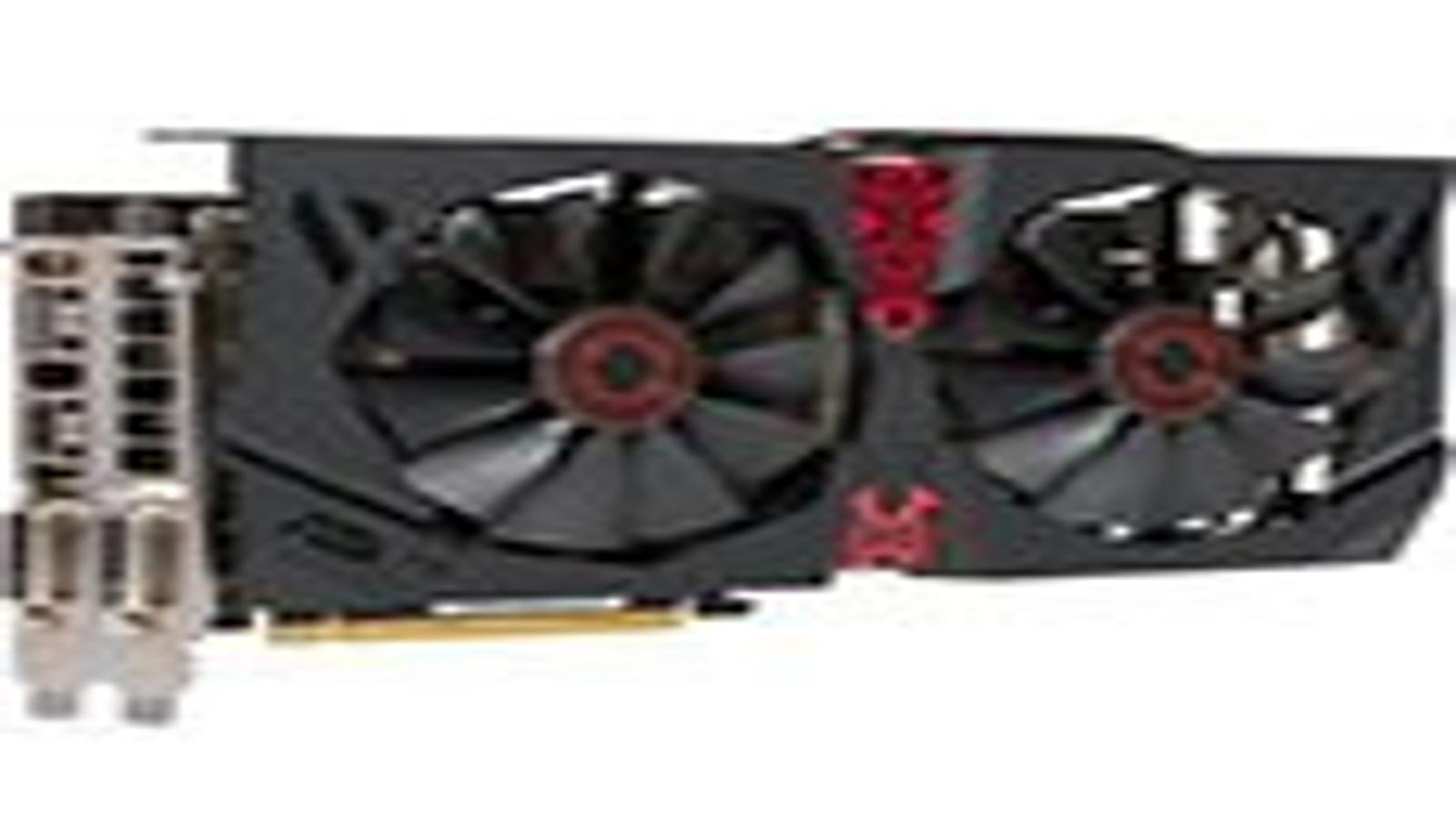

Asus Strix R9 380X 4 ГБ 256-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 380X (Antigua)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1030от 970
Частота работы памяти (физическая (эффективная)), МГц1425 (5700)1425 (5700)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU32
Число операций (ALU) в блоке64
Суммарное количество блоков ALU2048
Число блоков текстурирования (BLF/TLF/ANIS)128
Число блоков растеризации (ROP)32
Размеры, мм240×115×39190×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт193192
В режиме 2D, Вт7172
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА2025,5
В режиме 2D (просмотр видео), дБА20,534,5
В режиме максимального 3D, дБА33,047,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемовНетНет
Дополнительное питание: количество 6-контактных разъемов22
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой сторонe PCB.

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)

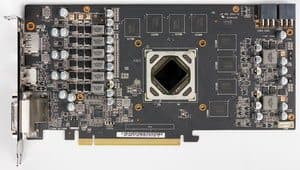

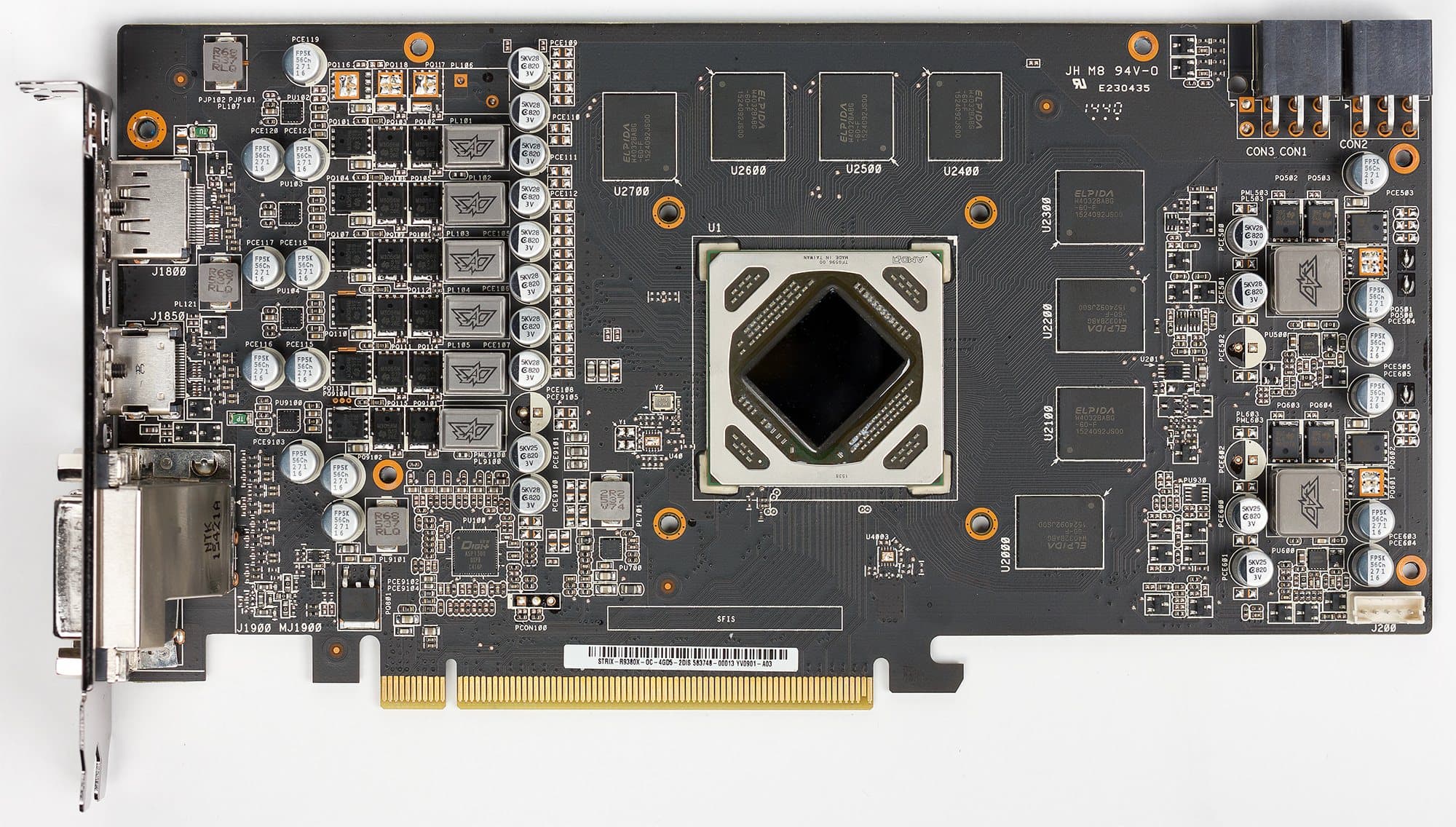

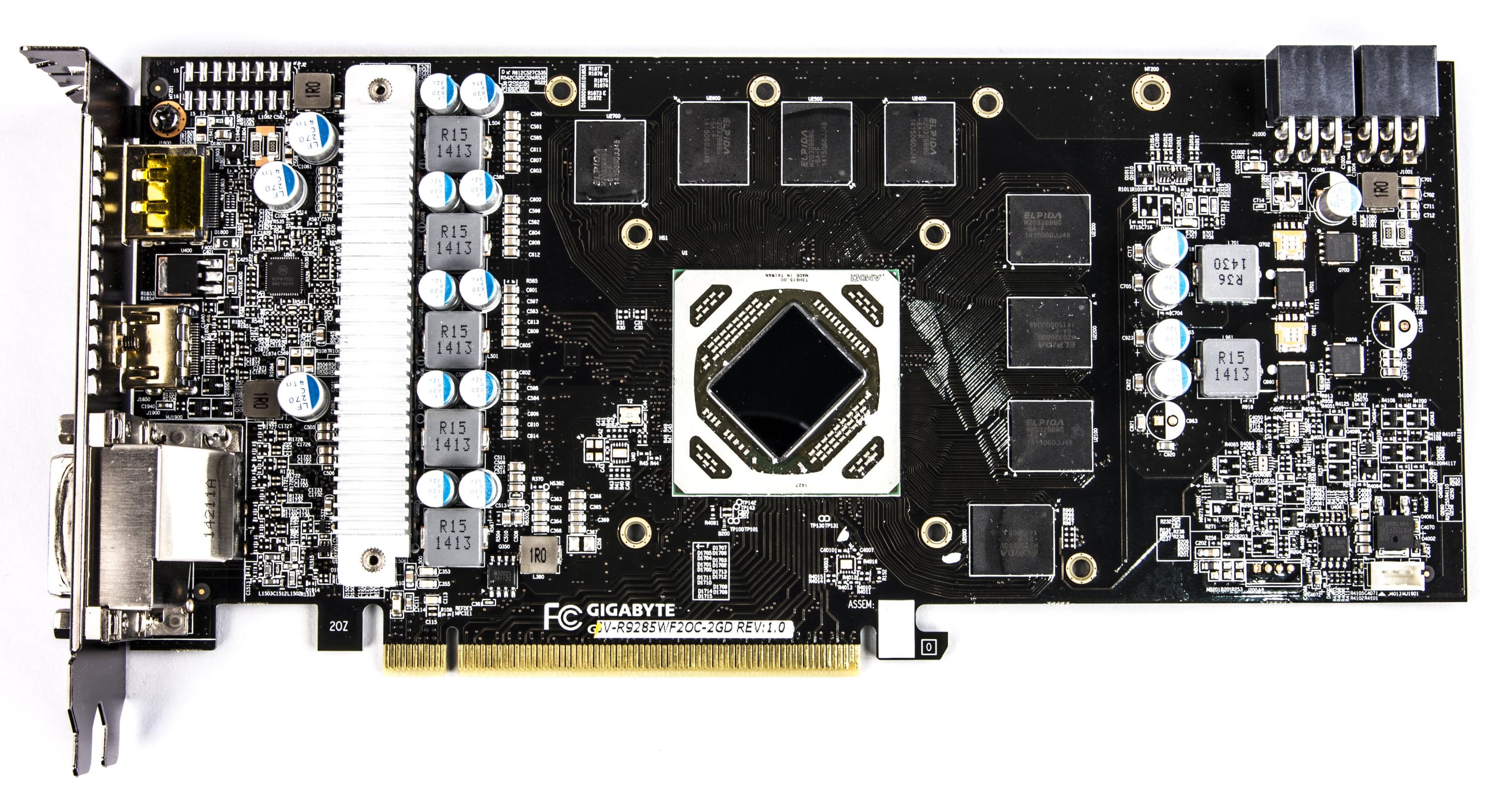

Вид спереди
Asus Strix R9 380X 4 ГБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 285

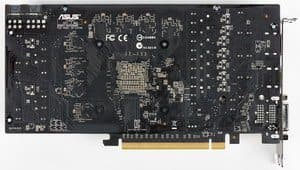

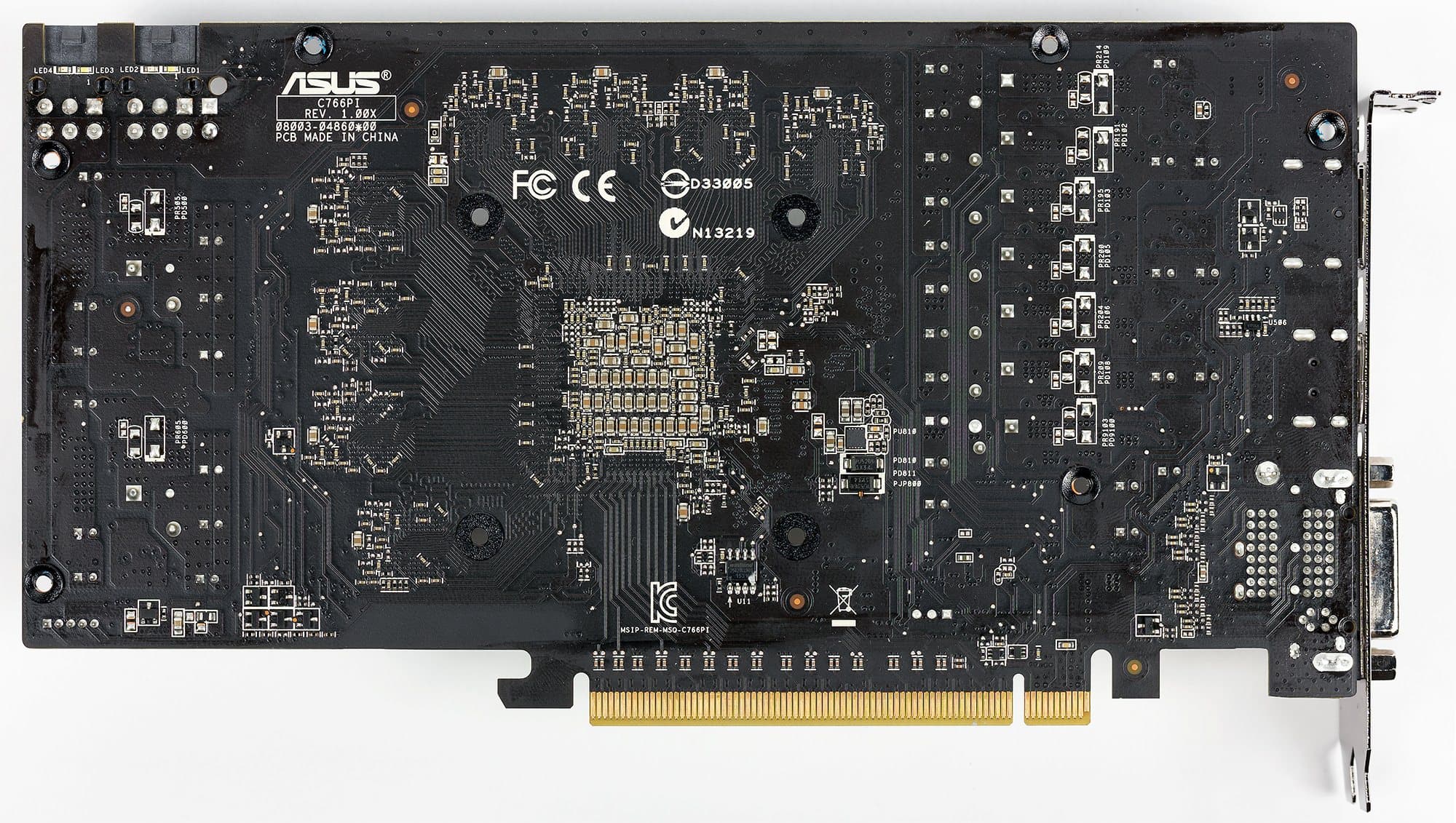

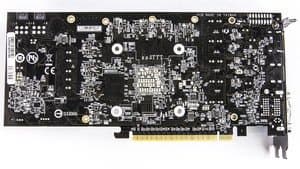

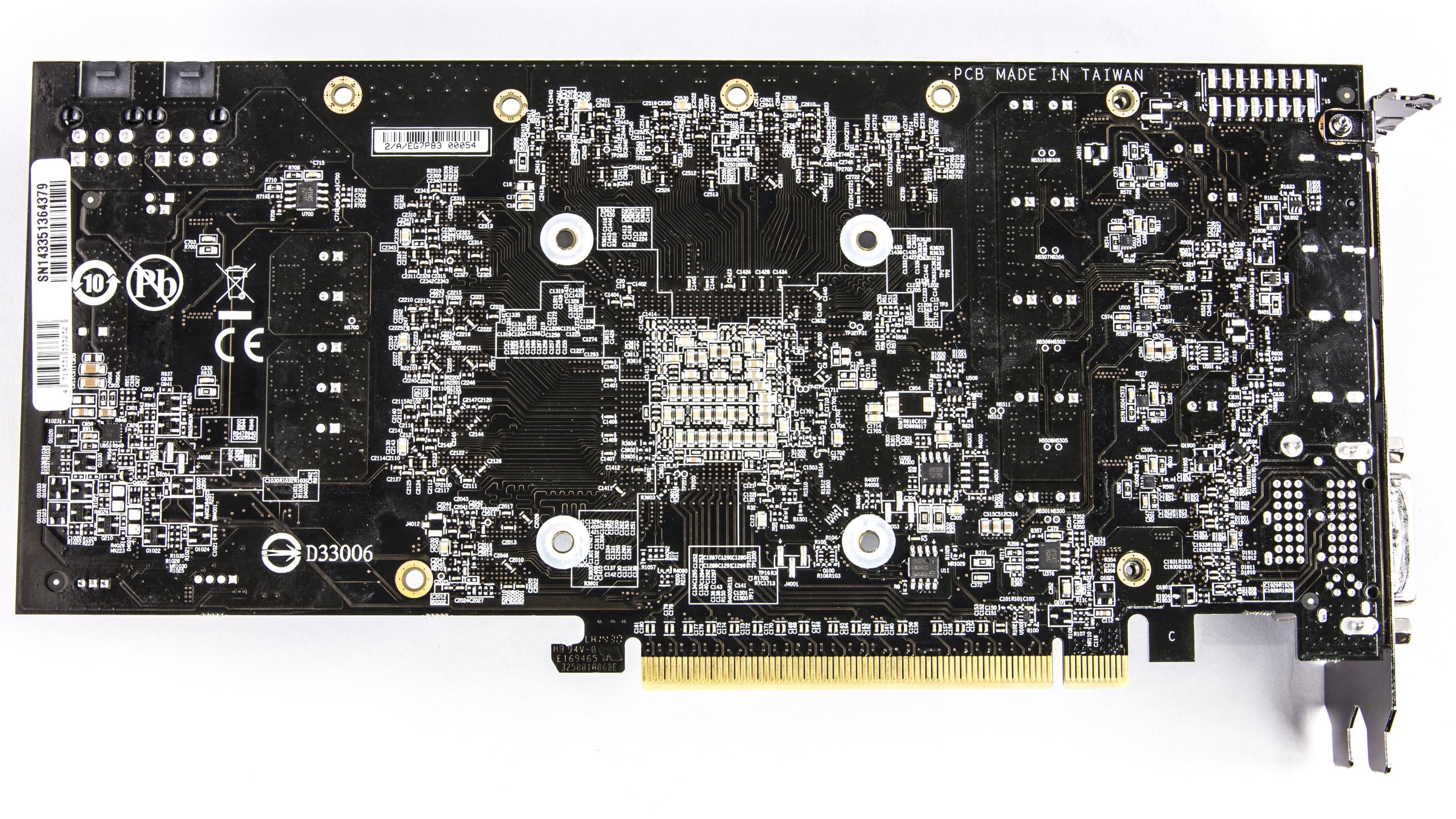

Вид сзади
Asus Strix R9 380X 4 ГБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 285

Надо напомнить, что Radeon R9 380 основан на ядре с кодовым названием Antigua, которое по сути своей является копией хорошо известного по Radeon R9 285 ядра с кодовым названием Tonga (в новой ревизии чипа в основном уделили внимание энергосбережению). Поэтому все карты на базе R9 380 могут быть очень схожи с аналогами на R9 285, и именно с последним мы и сравниваем.

Традиционно для карт Asus, переделан блок питания: используется цифровой контроллер Digi+ ASP1211, управляющий 5+1-фазной схемой питания. При изготовлении платы применяется технология Super Alloy Power II, что вкупе с использованием специальных дросселей уменьшает энергопотребление и нагрев, а также гарантирует отсутствие свиста в катушках.

Учитывая, что для данного ускорителя компанией AMD не задана однозначно референсная частота, сложно говорить о штатно повышенных частотах работы, однако их в любом случае можно поднять с помощью фирменной утилиты Asus GPU Tweak, которая поставляется с картой и свежую версию которой можно скачать с сайта производителя.

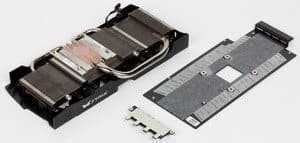

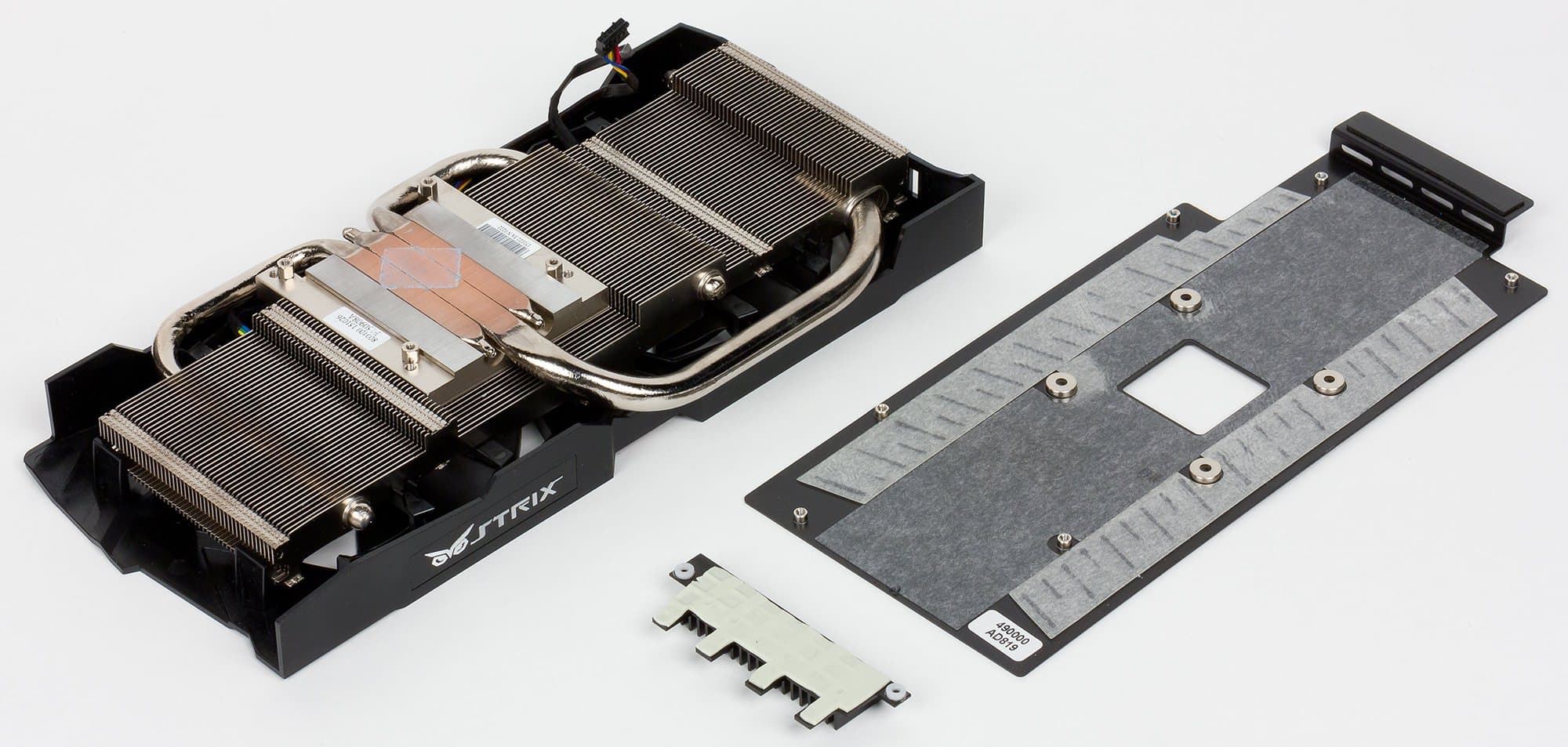

Система охлаждения
Главной частью кулера серии DirectCu III является пластинчатый никелированный радиатор. Три тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам радиатора. Дополнительный небольшой радиатор охлаждает силовые транзисторы.

Сверху радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Asus заявляет, что используется особый материал лопастей вентиляторов, который обеспечивает долгий срок службы крыльчаток. Стоит еще раз напомнить, что особенностью системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU.

Микросхемы памяти не охлаждаются. На оборотной стороне карты установлена пластина, участвующая в охлаждении: она прижимается через термоинтерфейс к PCB со стороны силовых транзисторов.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 76 градусов, что является хорошим результатом.

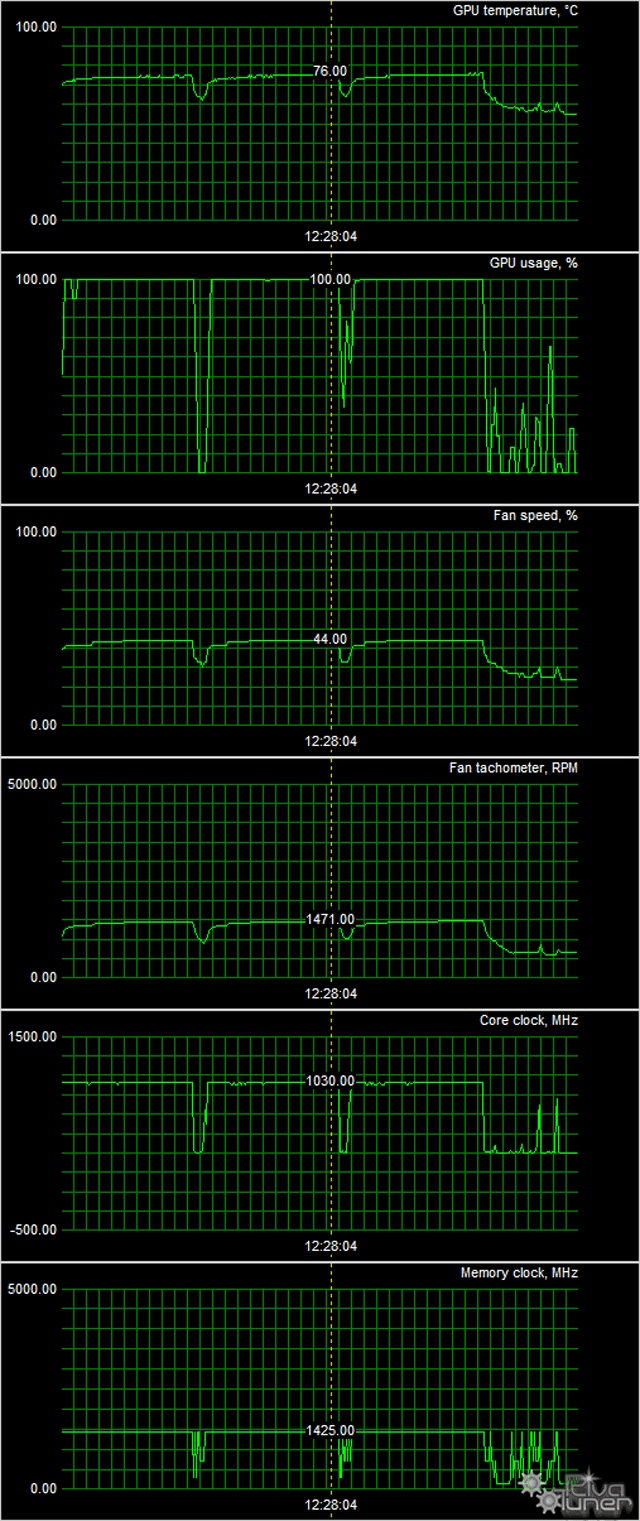

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 36 °C, вентиляторы не работали, шум был на уровне фонового.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 58 °C, вентиляторы включались и работали на частоте вращения около 400 оборотов в минуту, уровень шума почти не изменялся и составлял 20,5 дБА.

В режиме максимальной нагрузки в 3D температура достигала 76 °C, вентиляторы при этом раскручивались до 1471 оборота в минуту, шум вырастал до 33 дБА. Это относительно низкий уровень шума, с ним смирится абсолютное большинство потребителей.

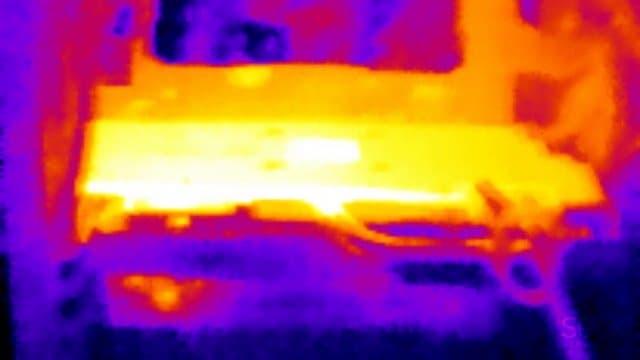

Термоснимок



Наиболее нагретая область — в районе GPU.

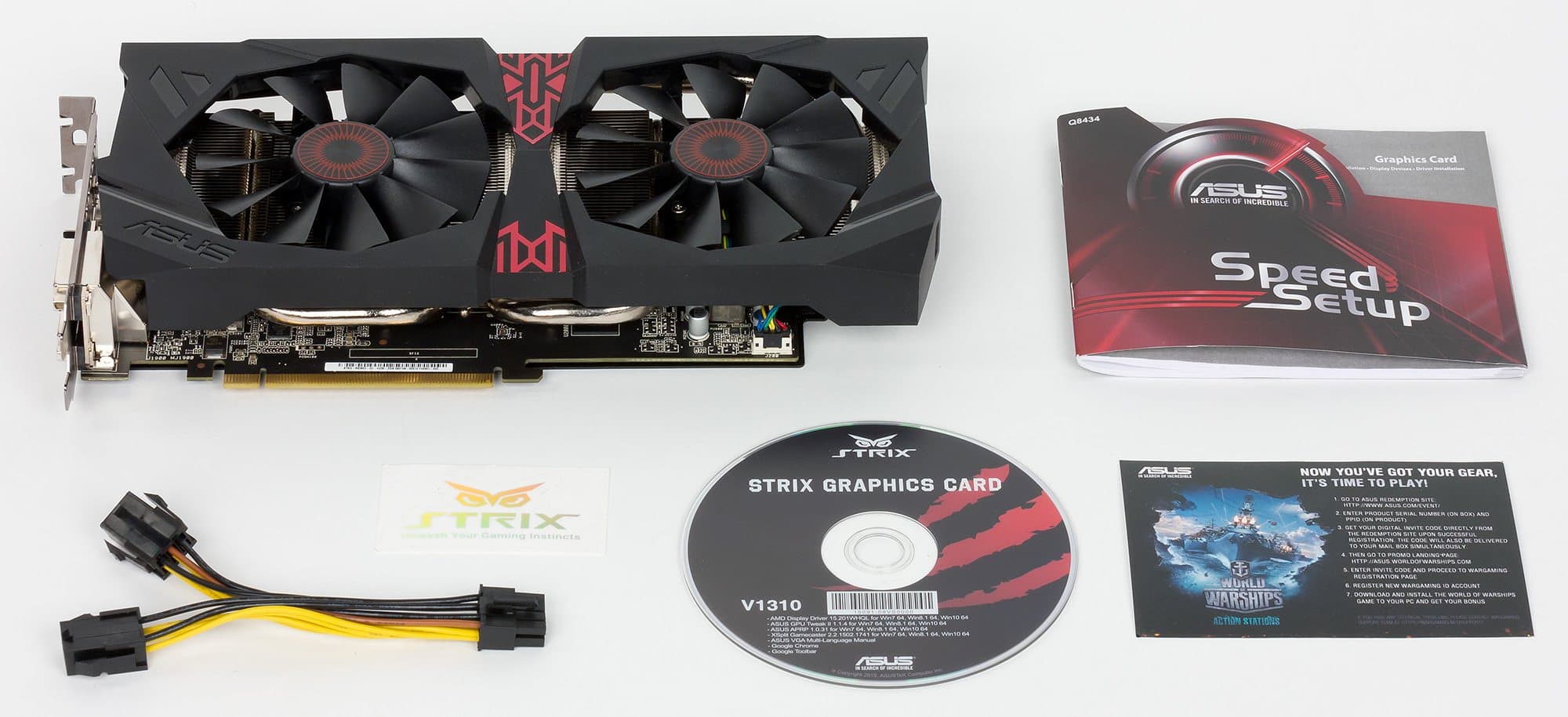

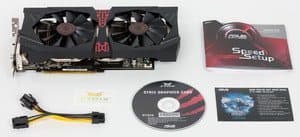

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания, купон на игру и фирменную наклейку.

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Crimson Edition 16.1;
  • драйверы Nvidia версии 361.43;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy's Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Metro: Last Light (4A Games/Deep Silver)

  • Battlefield 4 (EA Digital Illusions CE/EA)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 380X и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец февраля 2016 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
11GTX 970 4 ГБ, 1050—1177/70001830463395
14GTX 770 2 ГБ, 1046—1075/70001500386389
15Asus Strix R9 380X 4 ГБ, 1030/1030/57001430522274
16R9 380X 4 ГБ, 1030/1030/58001430513279
20GTX 960 2 ГБ, 1126—1342/70001110470236

Комментарий к Рейтингам iXBT.com


Мы уже отмечали ранее, что Radeon R9 380X логично занял место между GeForce GTX 970 (самым дорогим ускорителем в группе) и GTX 960 (который гораздо дешевле). Ускоритель Asus показал почти такую же производительность, как референсный R9 380X, поэтому все это в полной мере справедливо и для него.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец февраля 2016 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
03Asus Strix R9 380X 4 ГБ, 1030/1030/57005221430274
06R9 380X 4 ГБ, 1030/1030/58005131430279
10GTX 960 2 ГБ, 1126—1342/70004701110236
11GTX 970 4 ГБ, 1050—1177/70004631830395
18GTX 770 2 ГБ, 1046—1075/70003861500389

Комментарий к Рейтингам полезности


А вот весьма привлекательная цена сделала рассматриваемый ныне ускоритель фаворитом и самым выгодным приобретением внутри группы на момент написания материала.

Asus Strix R9 380X (4 ГБ) представляет собой очень привлекательный по соотношению цены и возможностей вариант ускорителя R9 380X. Мы уже отмечали, что Radeon R9 380X демонстрирует прекрасные результаты в своей группе решений в ценовом диапазоне 250—290 долларов. Этот продукт нацелен на использование в разрешениях Full HD и выше, например 1440p, где он демонстрирует приемлемую производительность. Карта Asus на основе R9 380X может похвастаться относительно небольшой толщиной (она занимает два слота в корпусе системного блока) и наличием почти всех современных видеовыходов. Минусом является отсутствие поддержки HDMI 2.0, которой обладают конкурирующие модели на основе GeForce GTX 9xx, но это минус всей серии Radeon. Кулер у данной видеокарты умеет останавливать вентиляторы при малой нагрузке, поэтому в 2D карта очень тихая. Впрочем, и при серьезной нагрузке в 3D она также оказывается относительно тихой.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за март 2016 года)

награду получила карта:
  • Asus Strix R9 380X 4 ГБ 256-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
R9 380X — $266 (на 01.06.16) R9 280X — $244 (на 01.06.16)
R9 380X — $266 (на 01.06.16) GTX 960 2GB — $182 (на 01.06.16)
R9 380X — $266 (на 01.06.16) GTX 970 — $323 (на 01.06.16)
Asus Strix R9 380X 4 ГБ — Н/Д(0), T-13139507 R9 380X — $266 (на 01.06.16)
Предложения Asus Strix R9 380X 4 ГБ
L-13139507-10


Благодарим компанию Asus Russia
и лично Евгения Бычкова
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти G.Skill Ripjaws4 F4-2800C16Q-16GRK для тестового стенда предоставлены компанией G.Skill

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата ASRock Fatal1ty X99X Killer для тестового стенда предоставлена компанией ASRock

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair
