Radeon HD 7770 в исполнении XFX

461
461

XFX Radeon HD 7770 Black Edition 1024 МБ 128-битной GDDR5 PCI-E




Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Не так давно отгремели фанфары по поводу выпуска новой серии ускорителей AMD — Radeon HD 77xx, отшумели отзывы по первым обзорам, уже есть представление о том, что собой представляют младшие члены новой когорты поколения 2012 года — Radeon HD 7xxx. Мы уже писали об этом в нашем базовом материале по семейству HD 77хх.

909
909

Сегодняшний материал является как бы продолжением и развитием той статьи: сегодня мы расскажем про серийный ускоритель XFX на базе Radeon HD 7770, который пополнил серию Black Edition этой компании и имеет повышенные частоты работы. Ранее мы уже намекали, что данная статья не за горами.

Итак, приступим.

Плата

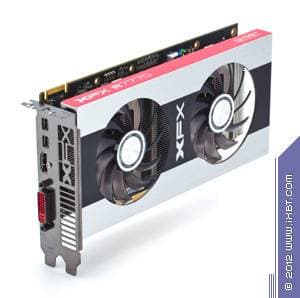

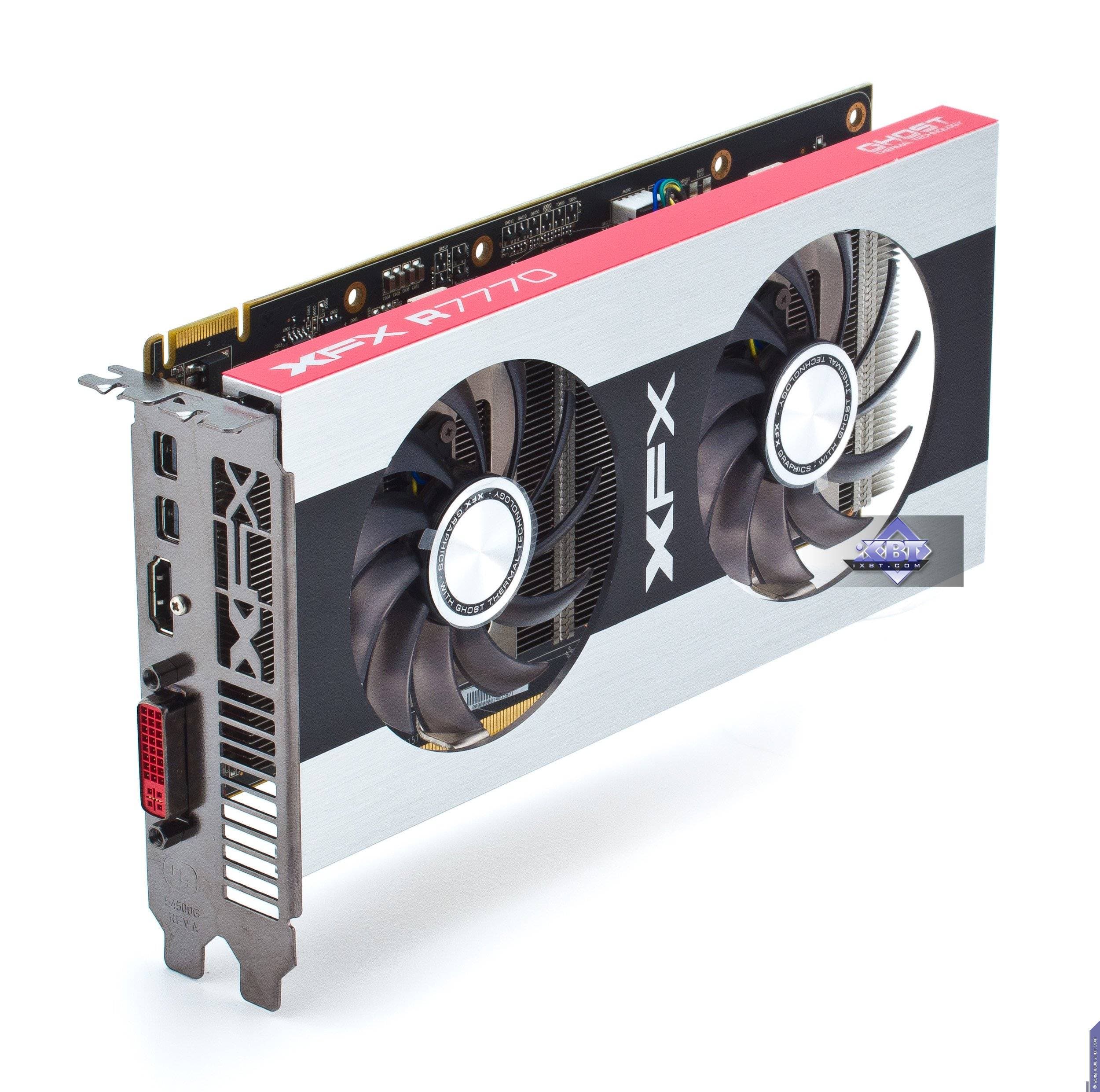

XFX Radeon HD 7770 Black Edition 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 7770 (Cape Verde)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1120 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1300 (5200) МГц (номинал — 1125 (4500) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 10/1120 МГц (номинал — 10/1120 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 640
  • Число блоков текстурирования: 40 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 215×100×35 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 88/46/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

XFX Radeon HD 7770 Black Edition 1024 МБ 128-битной GDDR5 PCI-E

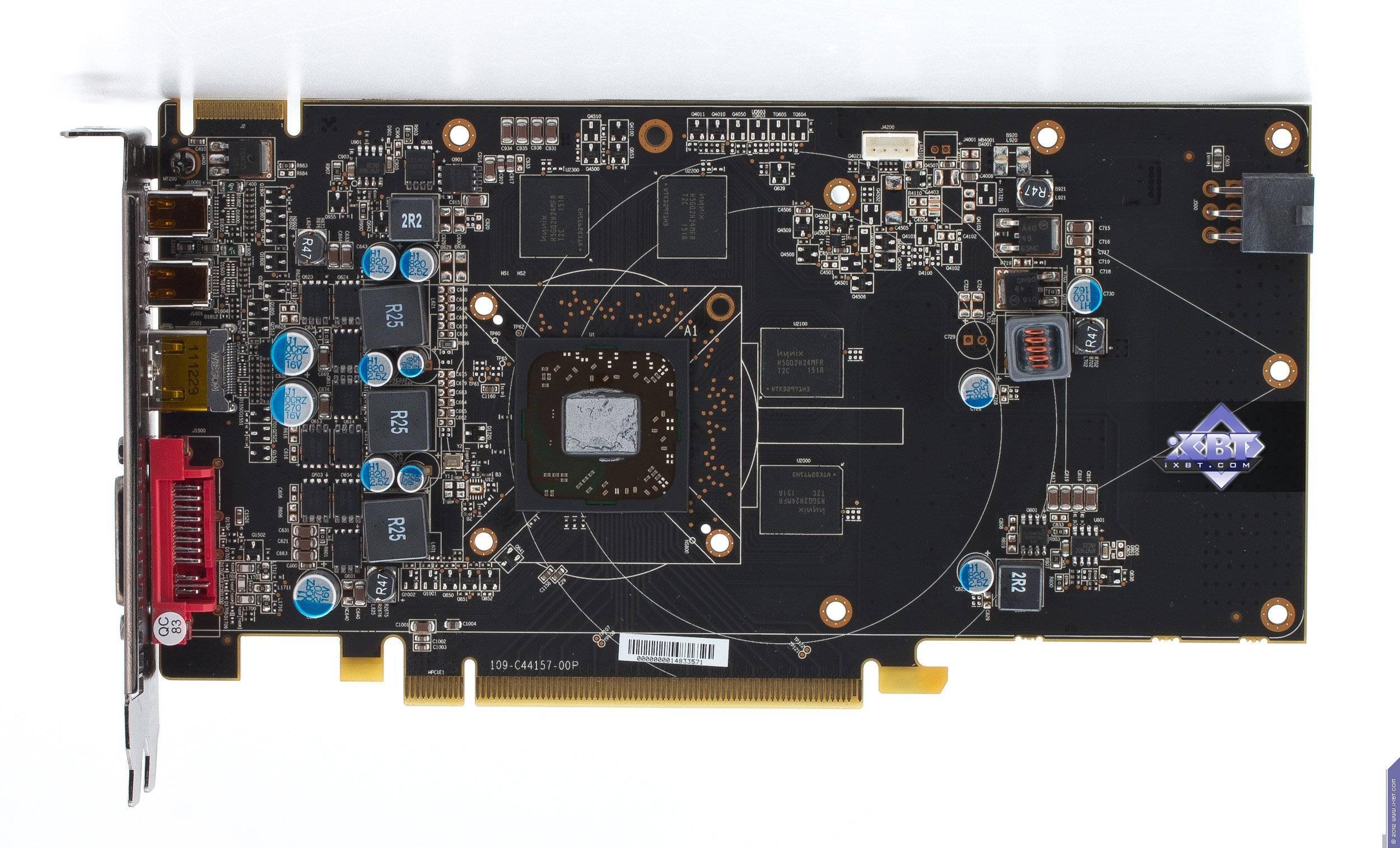

Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

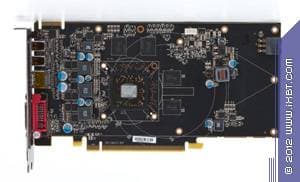

Сравнение с эталонным дизайном, вид спереди
XFX Radeon HD 7770 Black Edition 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

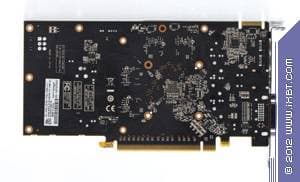

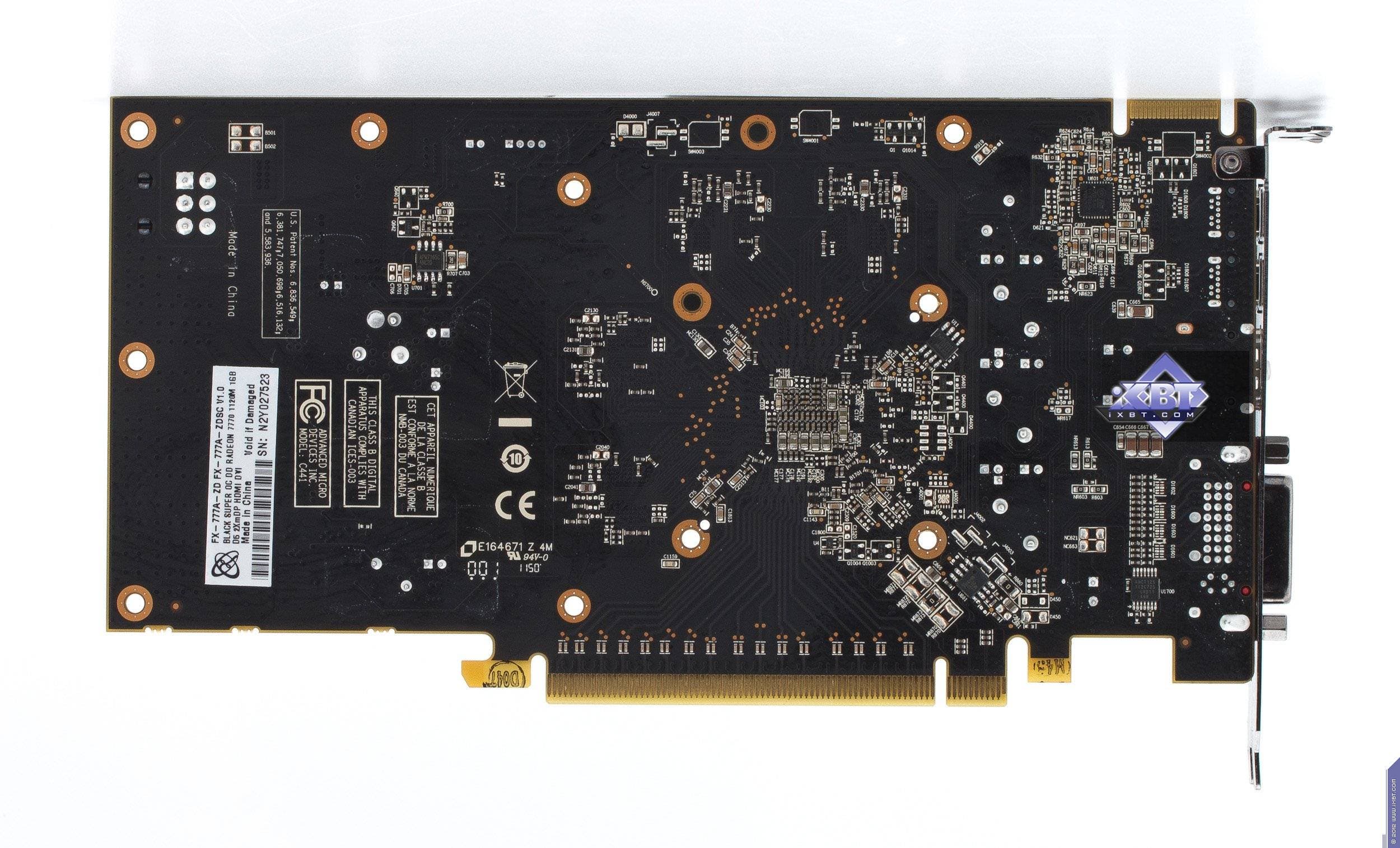

Сравнение с эталонным дизайном, вид сзади
XFX Radeon HD 7770 Black Edition 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

Перед нами полная копия эталонного дизайна, поэтому нет нужды описывать что-либо детально — все подобности уже были в базовой статье.

Мы еще раз напоминаем, что старые аналоговые мониторы или дешевые LCD с единственным входом d-Sub (VGA-гнездо трапецевидной формы) можно подключить только через специальные адаптеры-переходники DVI-to-d-Sub. На данной карте имеется только одно гнездо DVI, поэтому два монитора с d-Sub подключить не получится.

Также видим, что карта имеет одно гнездо HDMI (ускорители такого рода поддерживают полноценную передачу видео и звука на HDMI-приемник, поскольку обладают собственным звуковым кодеком) и два вывода DP (к каждому из которых можно теоретически подключить до трех мониторов, но в сумме вывод может быть только на три приемника).

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

Что касается возможностей по ускорению обработки видеопотоков Full HD и тому подобного — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

Ну и в заключение есть смысл напомнить, что карта требует дополнительного питания одним 6-контактным коннектором.

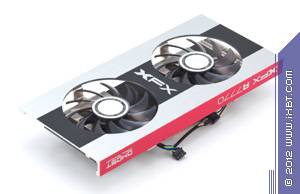

О системе охлаждения.

XFX Radeon HD 7770 Black Edition 1024 МБ 128-битной GDDR5 PCI-E

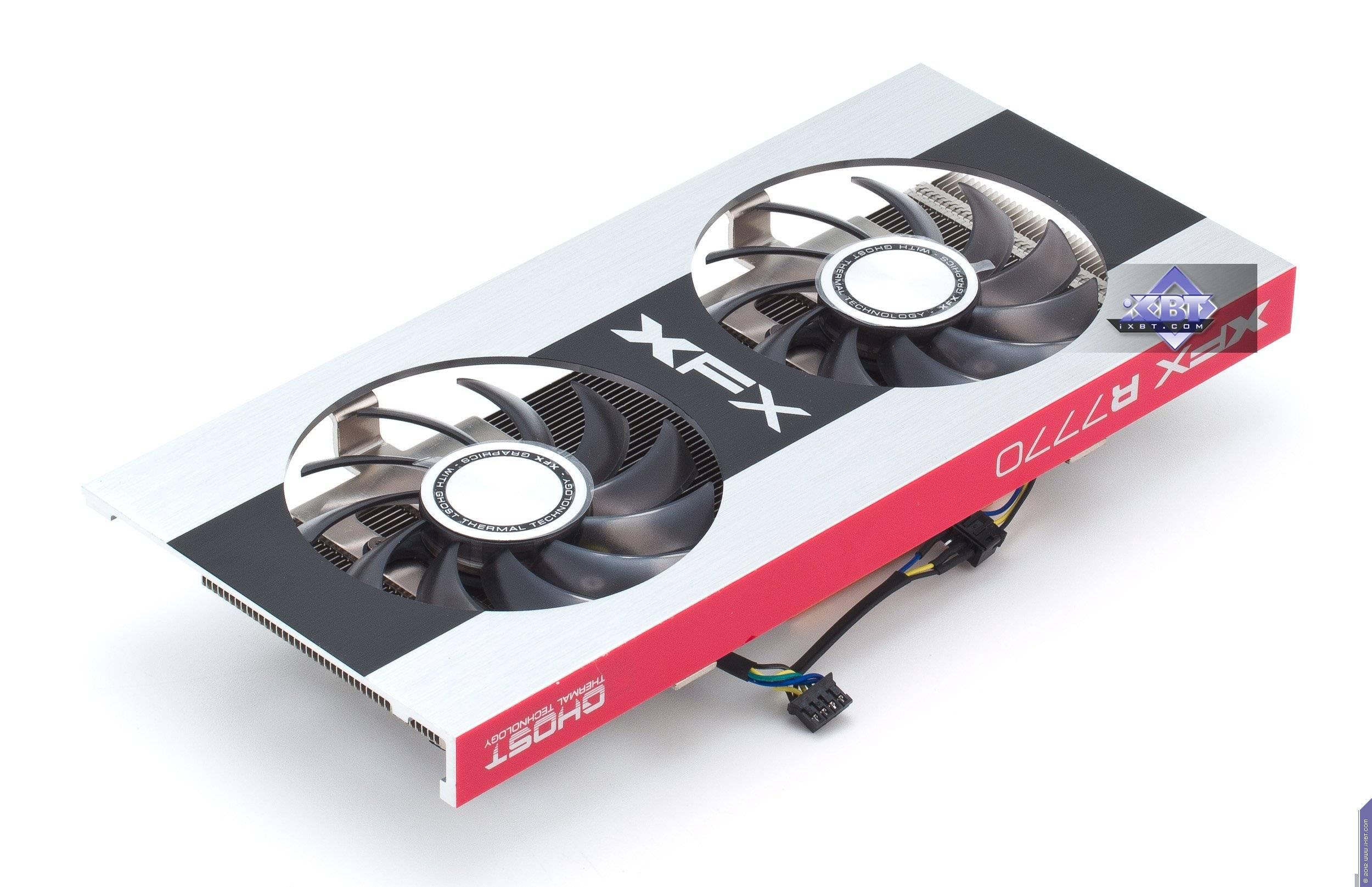

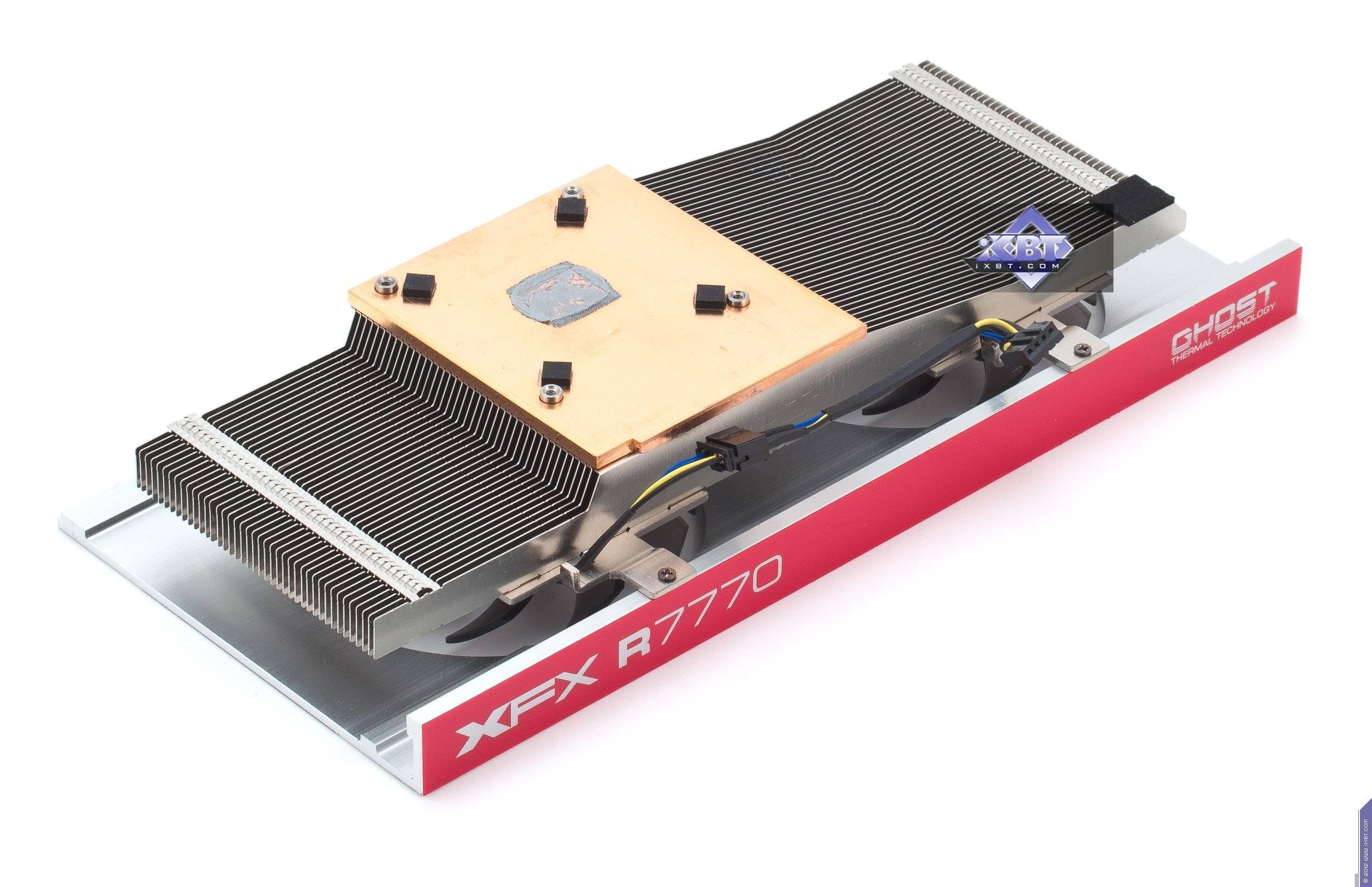

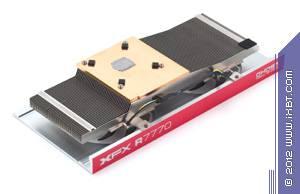

Кулер представляет собой массивный длинный пластинчатый радиатор, имеющий выступающую подошву с медным покрытием, которая прижимается к ядру. Сверху на радиаторе установлен кожух с двумя вентиляторами. Микросхемы памяти не охлаждаются.

Вентиляторы работают на малых (в пределах 38–40% от максимума) оборотах, их почти не слышно. Так что в этом плане СО очень хороша.

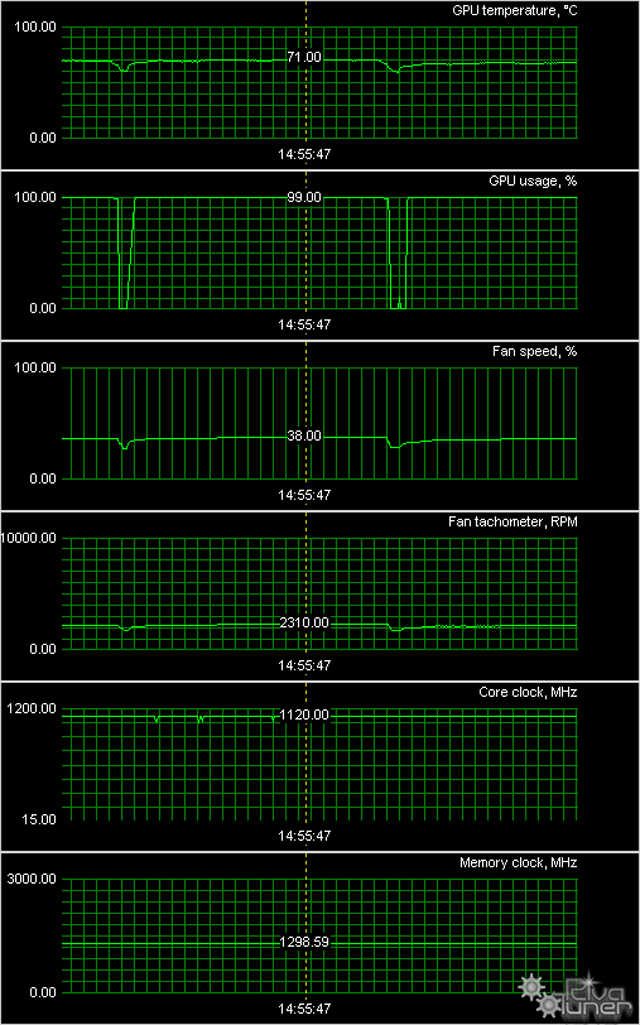

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

XFX Radeon HD 7770 Black Edition 1024 МБ 128-битной GDDR5 PCI-E

После 6-часового прогона ускоритель продемонстрировал хорошую эффективность системы охлаждения. Температура не поднялась выше 71 градуса, что в сочетании с малооборотистыми вентиляторами совсем неплохо, да и в целом для карт такого уровня, особенно работающих на повышенных частотах, это хороший показатель.

Теперь о комплектации.

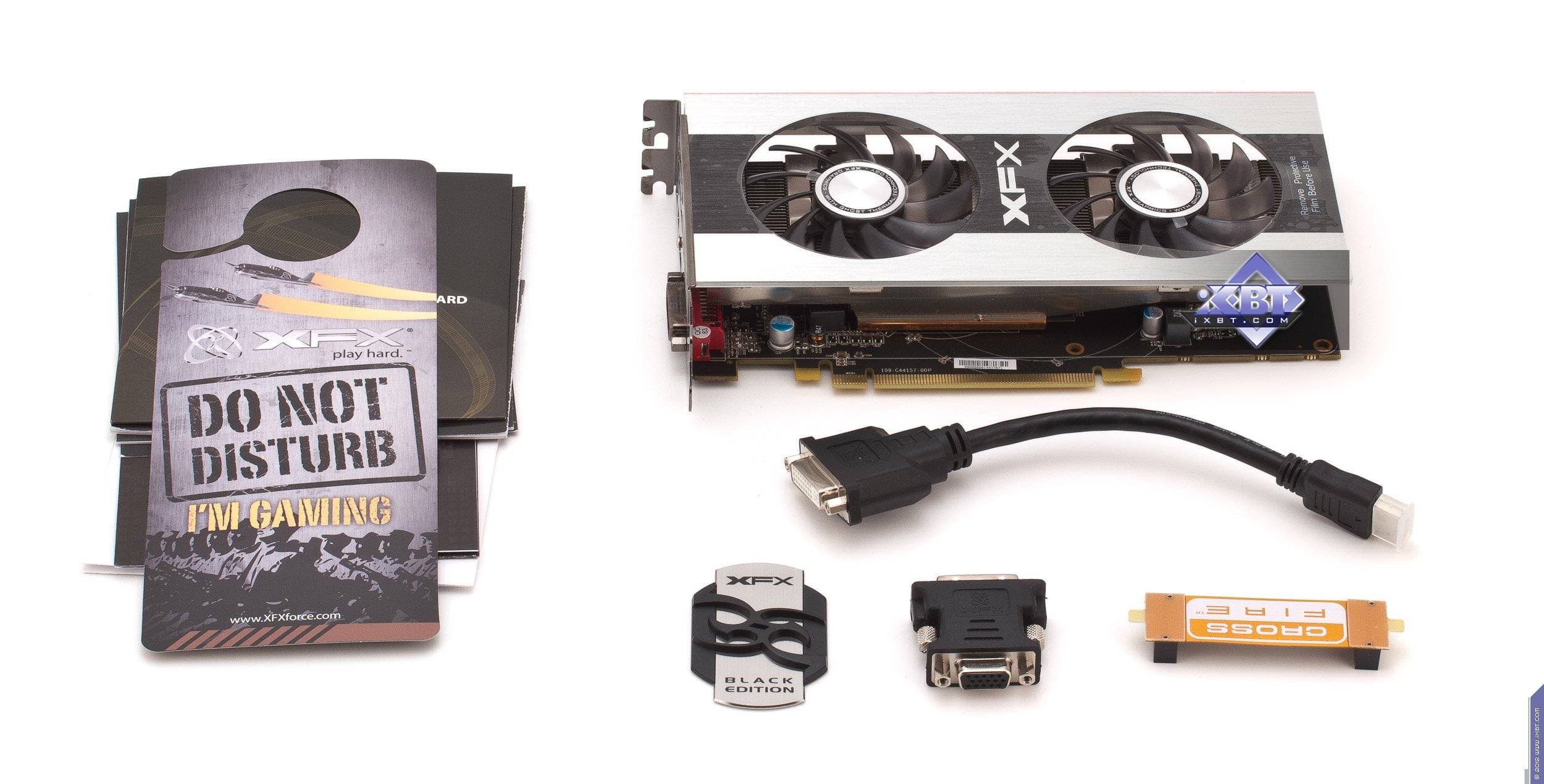

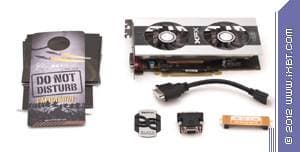

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, адаптер mini-DP-to-DP, мост CrossFire.

XFX Radeon HD 7770 Black Edition 1024 МБ 128-битной GDDR5 PCI-E
Базовый комплект. Плюс адаптер DVI-to-VGA и фирменный сувенир серии Black Edition.

На очереди рассмотрение упаковки.

XFX Radeon HD 7770 Black Edition 1024 МБ 128-битной GDDR5 PCI-E

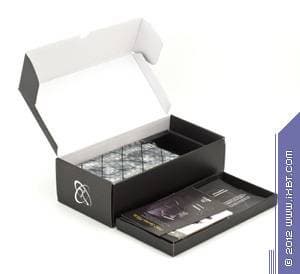

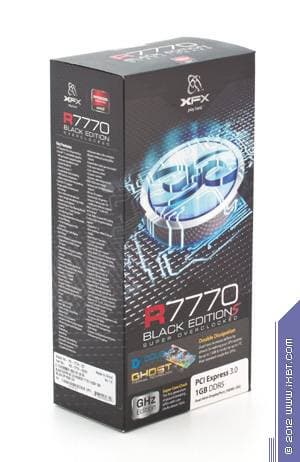

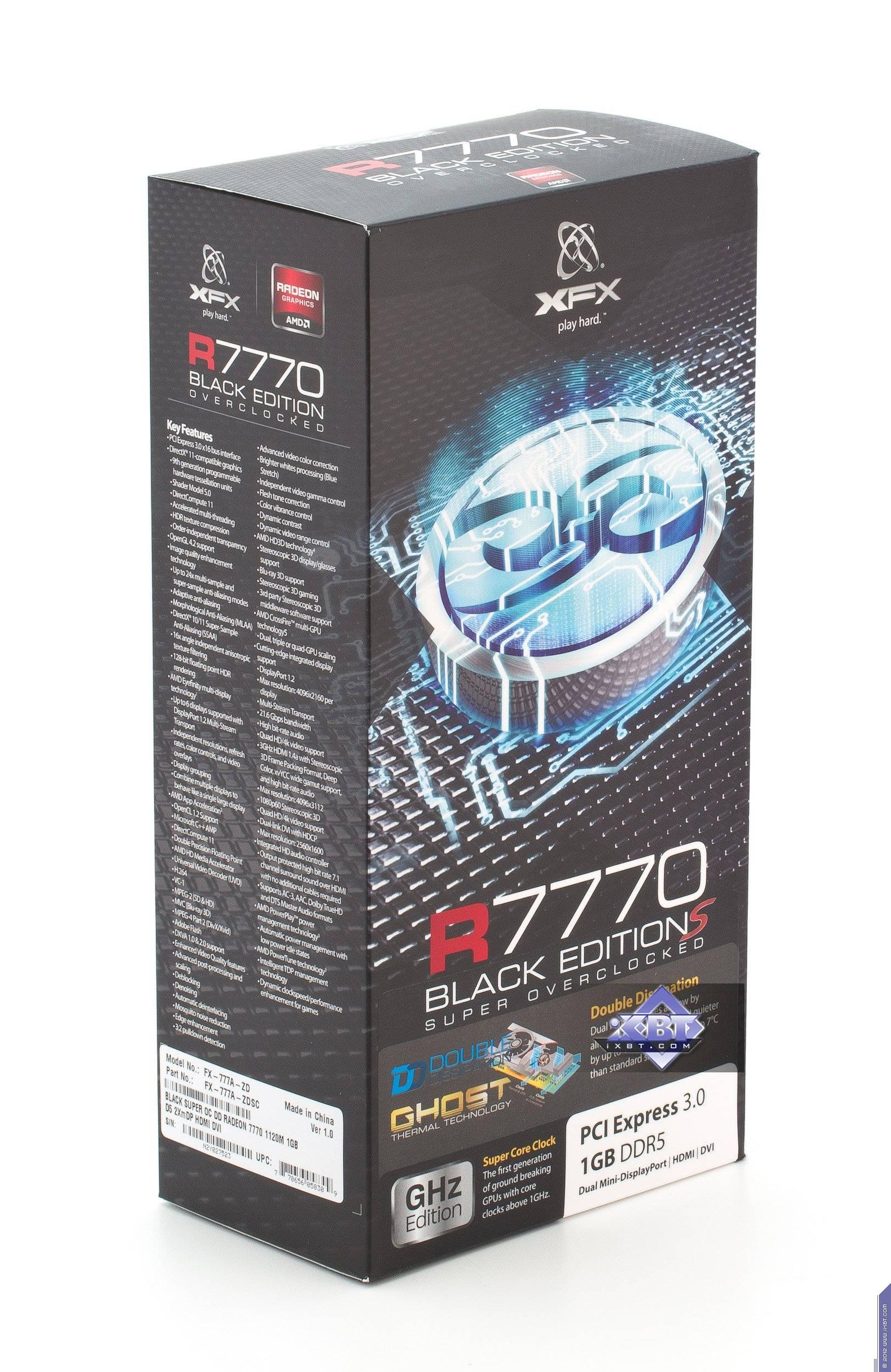

Упаковка традиционная (уже много лет) для XFX: суперобложка с вертикальным дизайном, внутри узкий картонный бокс, в котором карта лежит в своем отсеке, а остальной комплект — в верхней коробочке.

Все обозначения на обложке четкие и информативные. Карта надежно закреплена в отсеке, так что «болтанка» при перевозке и повреждение ей не грозят.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Tagan TG900-BZ 900 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell 3007WFP (30″);
  • драйверы AMD версии Catalyst 12.1; Nvidia версии 295.52

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помошь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помошь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Знатоки в области 3D-графики смогут сделать выводы самостоятельно, поэтому все наши пояснения направлены, как правило, на новичков и неопытных пользователей, желающих, однако, произвести апгрейд своего компьютера или собрать новый.

Тем, кто вообще не понимает, что́ такое ядро, почему в нем какие-то процессоры, что́ такое потоки и прочее — мы рекомендуем ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Как обычно, начнем с анализа Рейтинга ускорителей iXBT.com, который нам демонстрирует функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 430 (то есть сочетание скорости и функций GT 430 приняты за 100%). Приведем выборку из этого рейтинга.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
16 GTX 560 1024 МБ, 810/1620/4000400208192
18 HD 7770 1024 МБ, 1120/1120/5200350212165
19 GTX 460 1024 МБ 675/1350/3600340202168
20 HD 7770 1024 МБ, 1000/1000/4500320200160
21 HD 6790 1024 МБ, 840/840/4200310212146
22 HD 6770 1024 МБ, 850/850/4800280233120
23 GTX 550 Ti 1024 МБ, 900/1800/4000270206131

Очевидно, что очень сильный разгон выводит продукт XFX на первое место среди коллег и помещает его между Geforce GTX 560 и GTX 460.

А теперь глянем на полезность тех же карт (просто поделим предыдущие рейтинги на цены соответствующих ускорителей).

Рейтинг полезности (возможности/цена)

Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
02 HD 6770 1024 МБ, 850/850/4800233280120
03 HD 6790 1024 МБ, 840/840/4200212310146
04 HD 7770 1024 МБ, 1120/1120/5200212350165
09 GTX 560 1024 МБ, 810/1620/4000208400192
10 GTX 550 Ti 1024 МБ, 900/1800/4000206270131
11 GTX 460 1024 МБ 675/1350/3600202340168
12 HD 7770 1024 МБ, 1000/1000/4500200320160

Сразу хочу дать пояснения. Рейтинги мы строили, исходя из предполагаемых (на момент формирования рейтингов) цен на карты HD 7770, которые могут отличаться от реальных цен, что приведены ниже. Итак, мы видим, что пока в лидерах все равно остается серия HD 67хх, но HD 77хх могут легко занять их место после пропадания HD 67хх из продажи. А рассмотренный сегодня ускоритель обходит конкурентов из стана Nvidia, хотя тут надо смотреть на реальные цены.

XFX Radeon HD 7770 Black Edition 1024 МБ 128-битной GDDR5 PCI-E по сути является копией референс-карты, однако с собственной фирменной системой охлаждения, которая прекрасно справляется со своей задачей, реализуя качественное охлаждение даже при сильно повышенных частотах — ядро работает на частоте на 120 МГц выше номинала! Все это обеспечивает новому ускорителю прекрасную эффективность, и по полезности он занял четвертое место в наших рейтингах, почти добравшись до первой тройки, что для только что выпущенного в свет продукта просто отлично!

У меня остались самые положительные впечатления от данного акселератора с учетом его цены.

Окончательное решение — за нашими читателями. Мы лишь даем информацию о рассмотренном продукте, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за апрель 2012 года) награду получила карта:

  • XFX Radeon HD 7770 Black Edition 1024 МБ 128-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
HD 7770 — $86(3) GTX 550 Ti — $237(1)
HD 7770 — $86(3) HD 6770 — Н/Д(0)
HD 7770 — $86(3) GTX 560 — $107(9)
HD 7770 — $86(3) HD 6790 — $145(1)
XFX 7770 Black Edition — Н/Д(0) HD 7770 — $86(3)


Благодарим
компанию XFX Russia и лично Наталью Лагуненко
за предоставленную на тестирование видеокарту

Блок питания для тестового стенда предоставлен компанией Tagan

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia




2 апреля 2012 Г.
