ASUS Extreme N7800GT PCI-E 256MB, ASUS Extreme N6600GT Silencer PCI-E 256MB, на базе NVIDIA GeForce 6600GT/7800GT



СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стендов, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Несмотря на то, что октябрь и начало ноября полны анонсов и представлений новых продуктов в области 3D-акселераторов, мы продолжаем следить за серийно выпускаемыми картами ранее вышедших серий. Один из таких представителей вышел всего пару месяцев назад — речь о GeForce 7800GT.

Второй продукт — уже имеет солидный возраст (относительно, конечно!), успел завоевать популярность, благодаря прекрасному соотношению цена-скорость. Плюс самые современные возможности. Разумеется, это GeForce 6600GT.

Оба ускорителя — производства ASUSTeK. Именно производства, подчеркну! За последнее время у производителей видеокарт стало уже модным покупать у чипмейкера готовые карты и продавать под своим брендом, не вложив в процесс производства ничего своего.

Но в данном случае даже 7800GT — не купленная эталонная карта с наклеенным стикером ASUS, а произведенная самой компанией плата. Оба продукта имеют лазурно-синий цвет, что стало традиционным для ASUS за последние год-два (хотя зря: синий цвет уже многие вендоры используют, например, это традиционный цвет карт от Gigabyte, также Chaintech и других). Некоторое время назад у ASUS были фиолетовые карты — но почему-то производители ушли от такой уникальной окраски — а ведь она могла бы стать визитной карточкой. Учитывая радугу в логотипе компании, любой уникальный цвет PCB пришелся бы ко двору).

Итак, если насчет 7800GT все достаточно ясно, то 6600GT в данном случае не простая рядовая карта. Во-первых, она имеет 256MB памяти, что для 6600GT уже необычно, ведь NVIDIA не представляла такого reference изделия. Во-вторых, система охлаждения имеет особые свойства: отсутствие вентиляторов как таковых, причудливой формы вынесенный далеко за рамки самой карты радиатор.

Давайте изучим подробнее.

Платы


ASUS Extreme N7800GT PCI-E 256MB
Интерфейс: PCI-Express x16

Частоты (чип/физическая по памяти (эффективная по памяти): 400/500 (1000) MHz (номинал — 400/500 (1000) МГц)

Ширина шины обмена с памятью: 256bit

Число вершинных конвейеров: 7

Число пиксельных конвейеров: 20

Размеры: 200x100x15mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: синий.

Выходные гнезда: 2xDVI, S-Video.

VIVO: есть (Philips 7115)

TV-out: интегрирован в GPU.

ASUS Extreme N6600GT Silencer PCI-E 256MB
Интерфейс: PCI-Express x16

Частоты (чип/физическая по памяти (эффективная по памяти): 500/500 (1000) MHz (номинал — 500/500 (1000) МГц)

Ширина шины обмена с памятью: 128bit

Число вершинных конвейеров: 3

Число пиксельных конвейеров: 8

Размеры: 175x100x22mm (последняя величина — максимальная толщина видеокарты). Размеры вынесенной части радиатора не учитываем, так как его можно поворачивать, и найти удобное место для размещения.

Цвет текстолита: синий.

Выходные гнезда: DVI, d-Sub, S-Video.

VIVO: нет

TV-out: интегрирован в GPU.





ASUS Extreme N7800GT PCI-E 256MB
Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB.

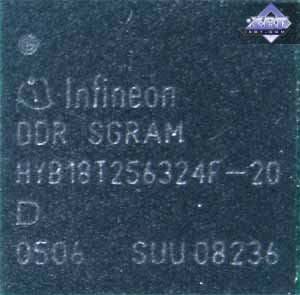

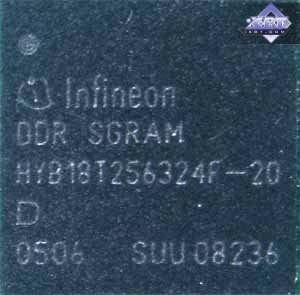

Микросхемы памяти Infineon (GDDR3). Время выборки у микросхем памяти 2.0ns, что соответствует частоте работы 500 (1000) МГц.

ASUS Extreme N6600GT Silencer PCI-E 256MB
Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB.

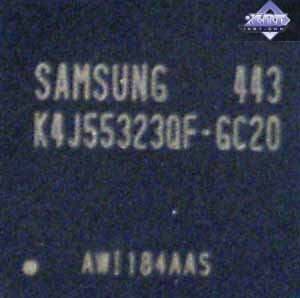

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 2.0ns, что соответствует частоте работы 500 (1000) МГц.

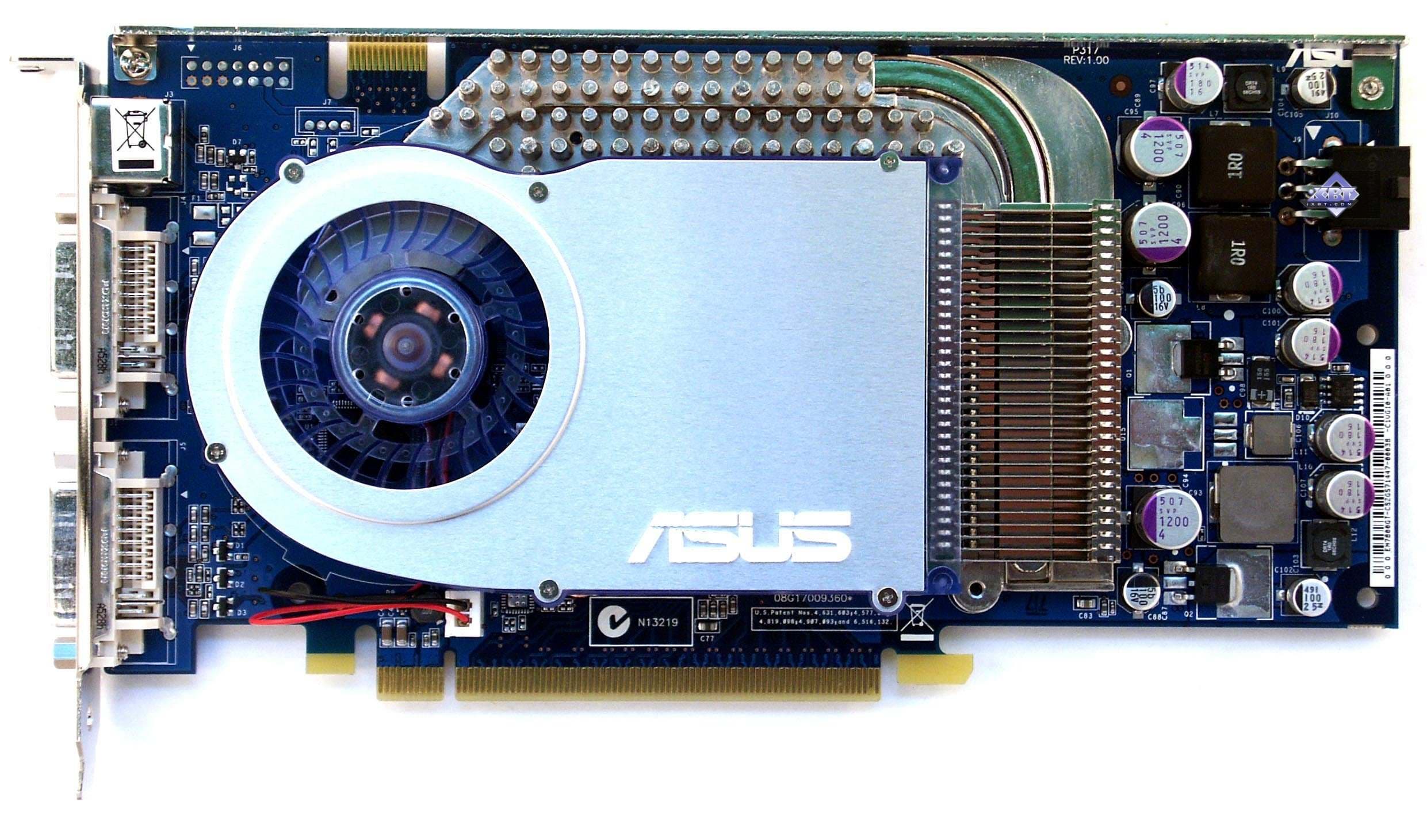

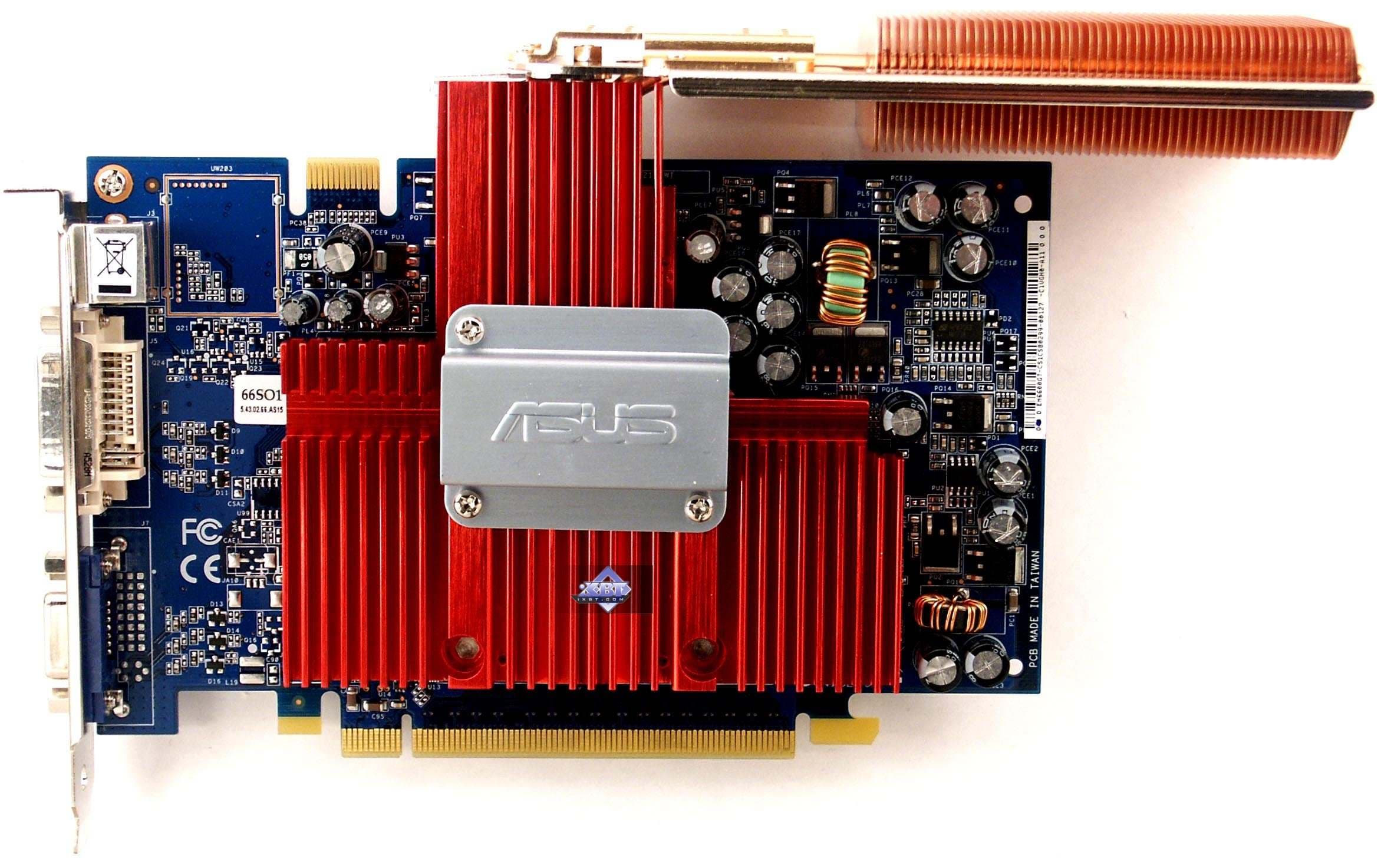

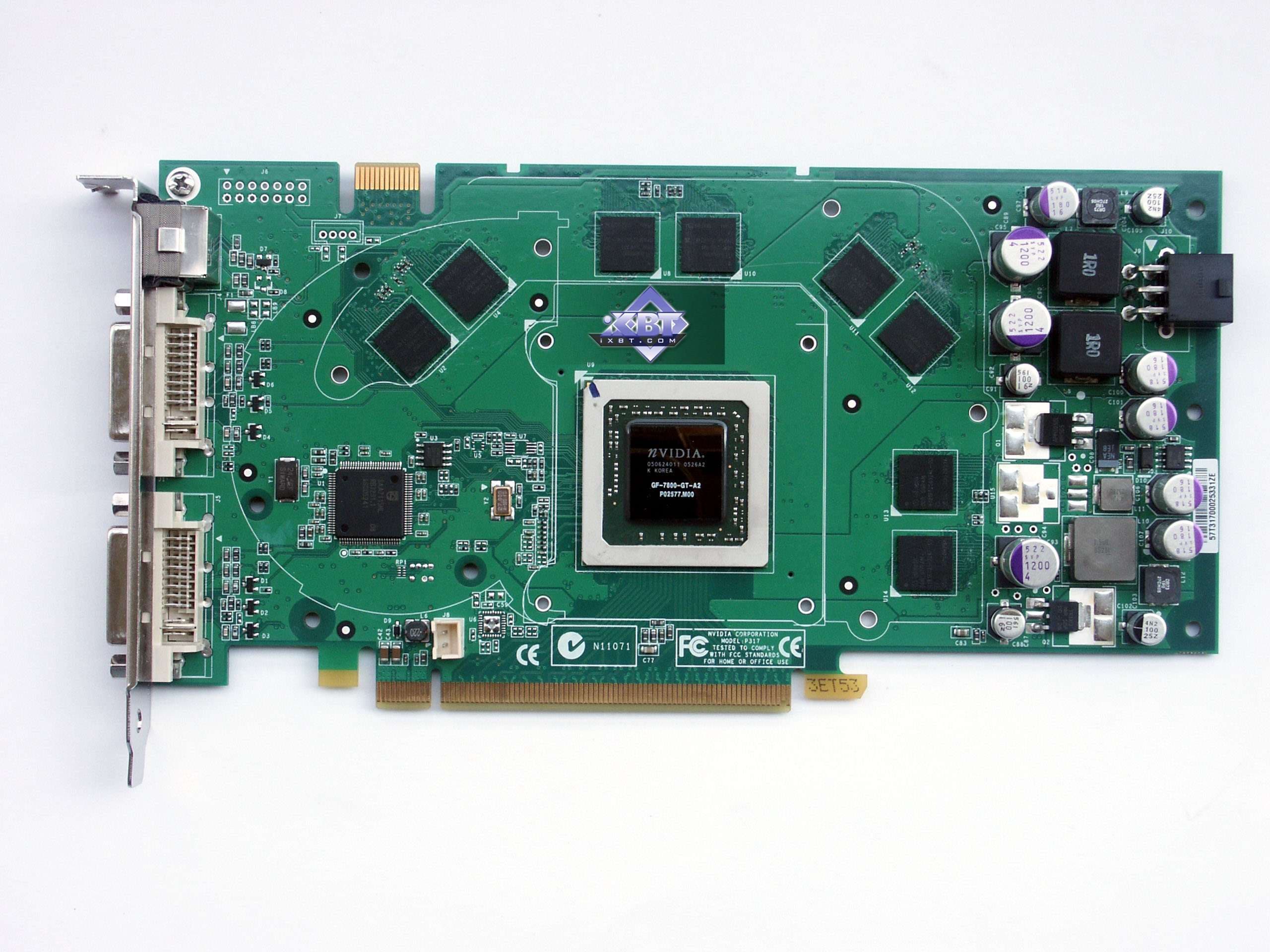

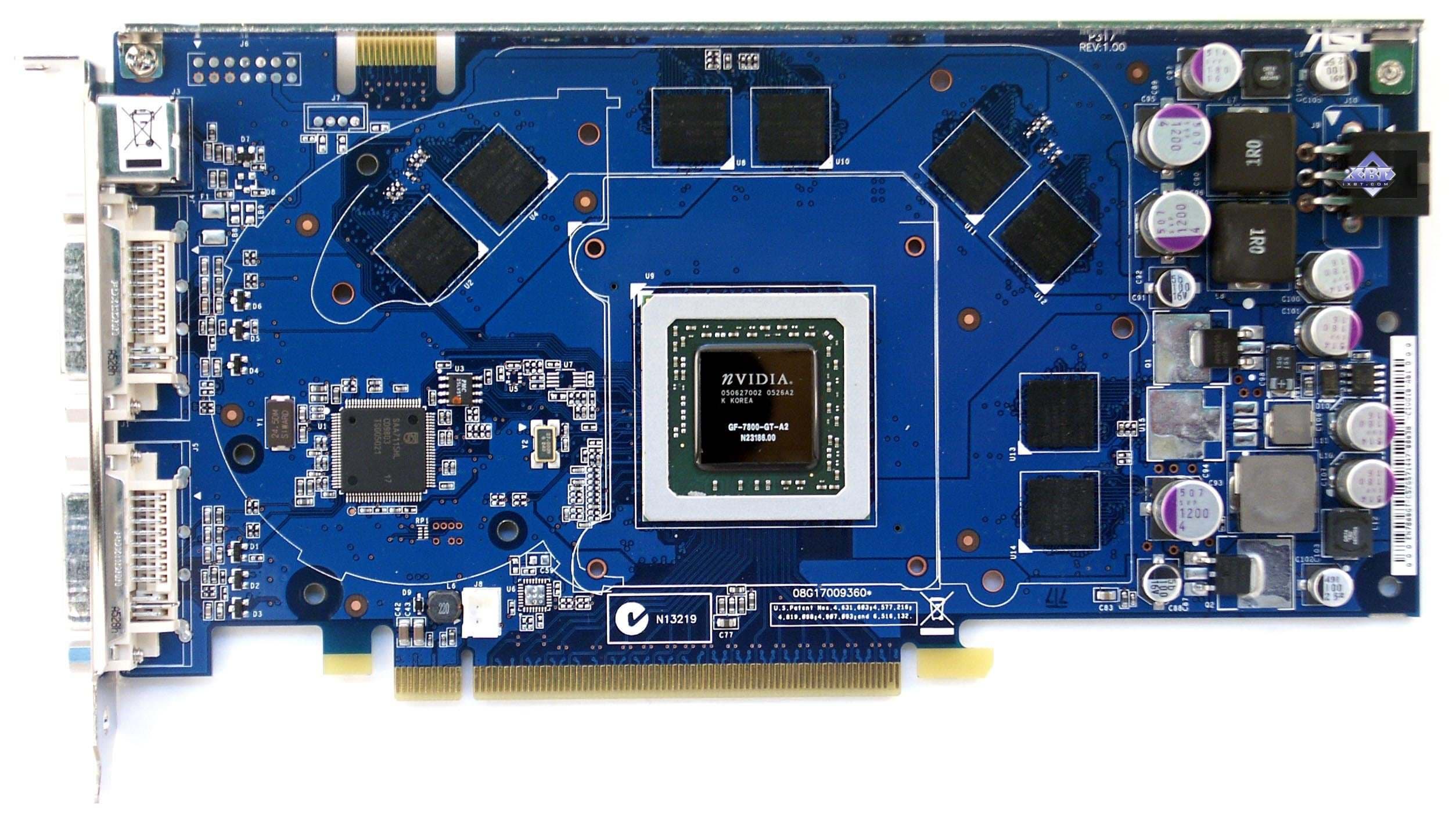

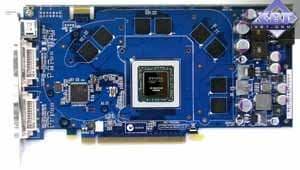

Сравнение с эталонным дизайном, вид спереди

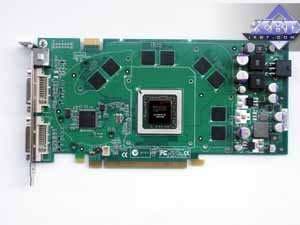

ASUS Extreme N7800GT PCI-E 256MB Reference card NVIDIA GeForce 7800GT

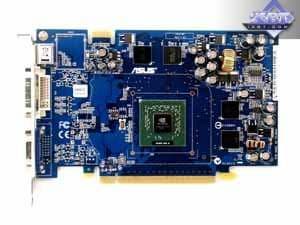

ASUS Extreme N6600GT Silencer PCI-E 256MB Reference card NVIDIA GeForce 6600GT

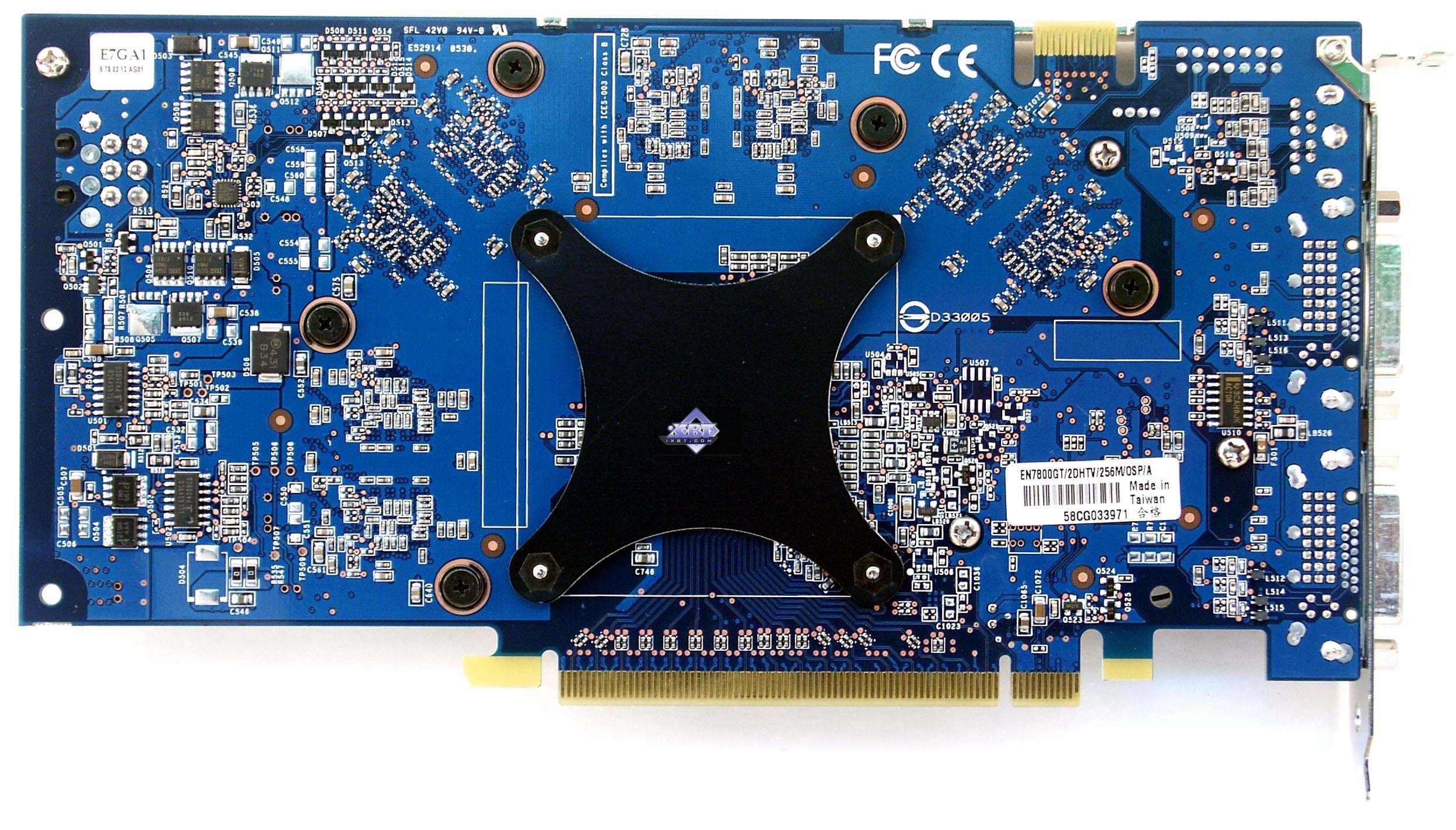

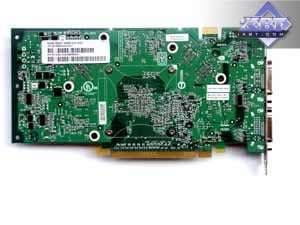

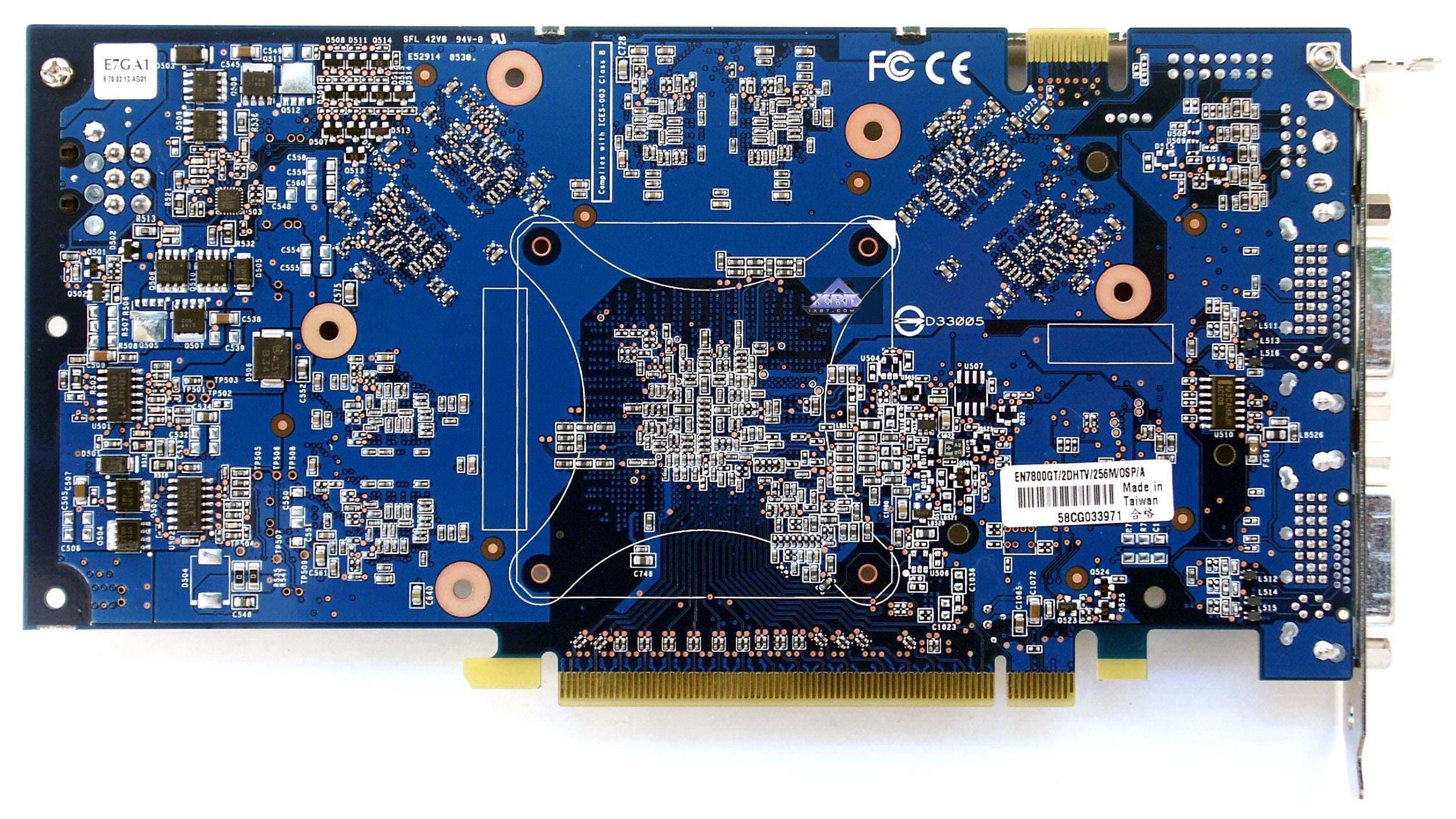

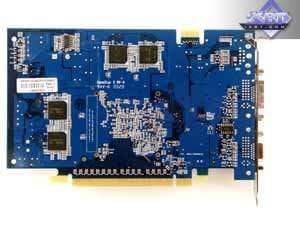

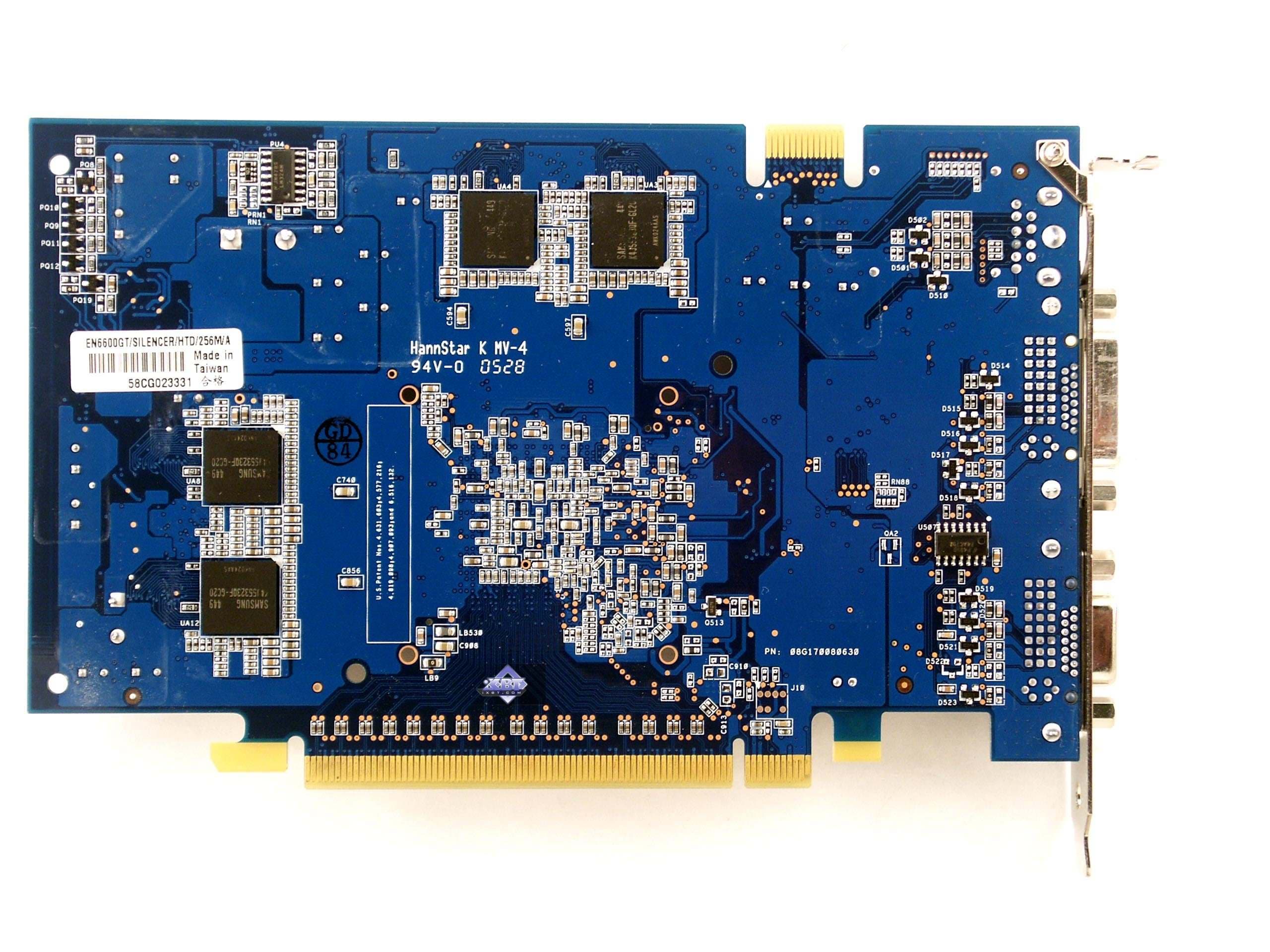

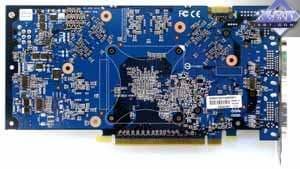

Сравнение с эталонным дизайном, вид сзади

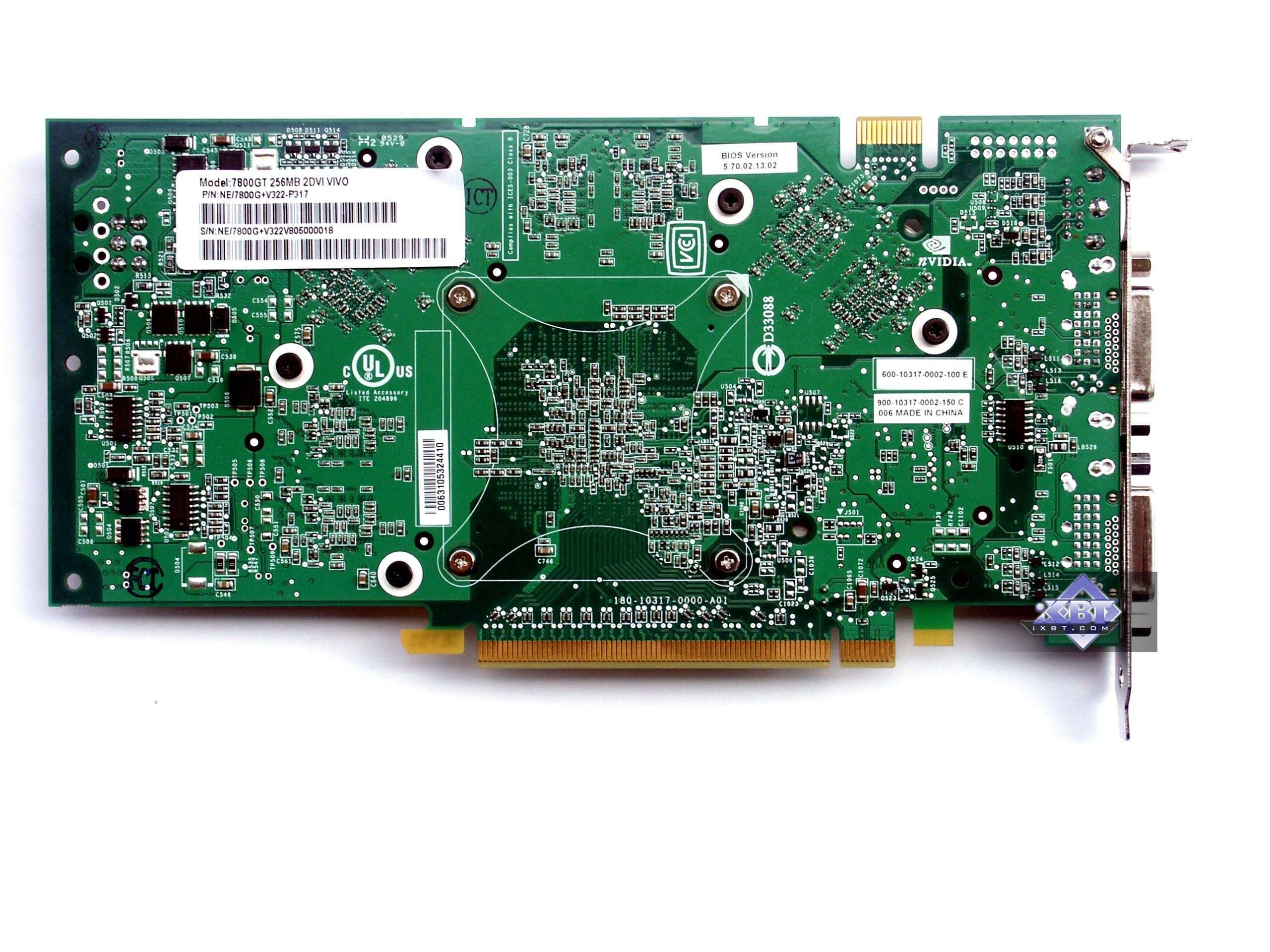

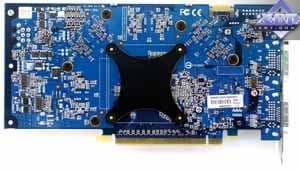

ASUS Extreme N7800GT PCI-E 256MB Reference card NVIDIA GeForce 7800GT
ASUS Extreme N6600GT Silencer PCI-E 256MB Reference card NVIDIA GeForce 6600GT

Итак, очевидно, что 7800GT представляет собой просто копию эталонного дизайна! К радости любителей тишины скажу, что последняя версия программы RivaTuner успешно регулирует частоту вращения вентилятора на кулере у этой карты.

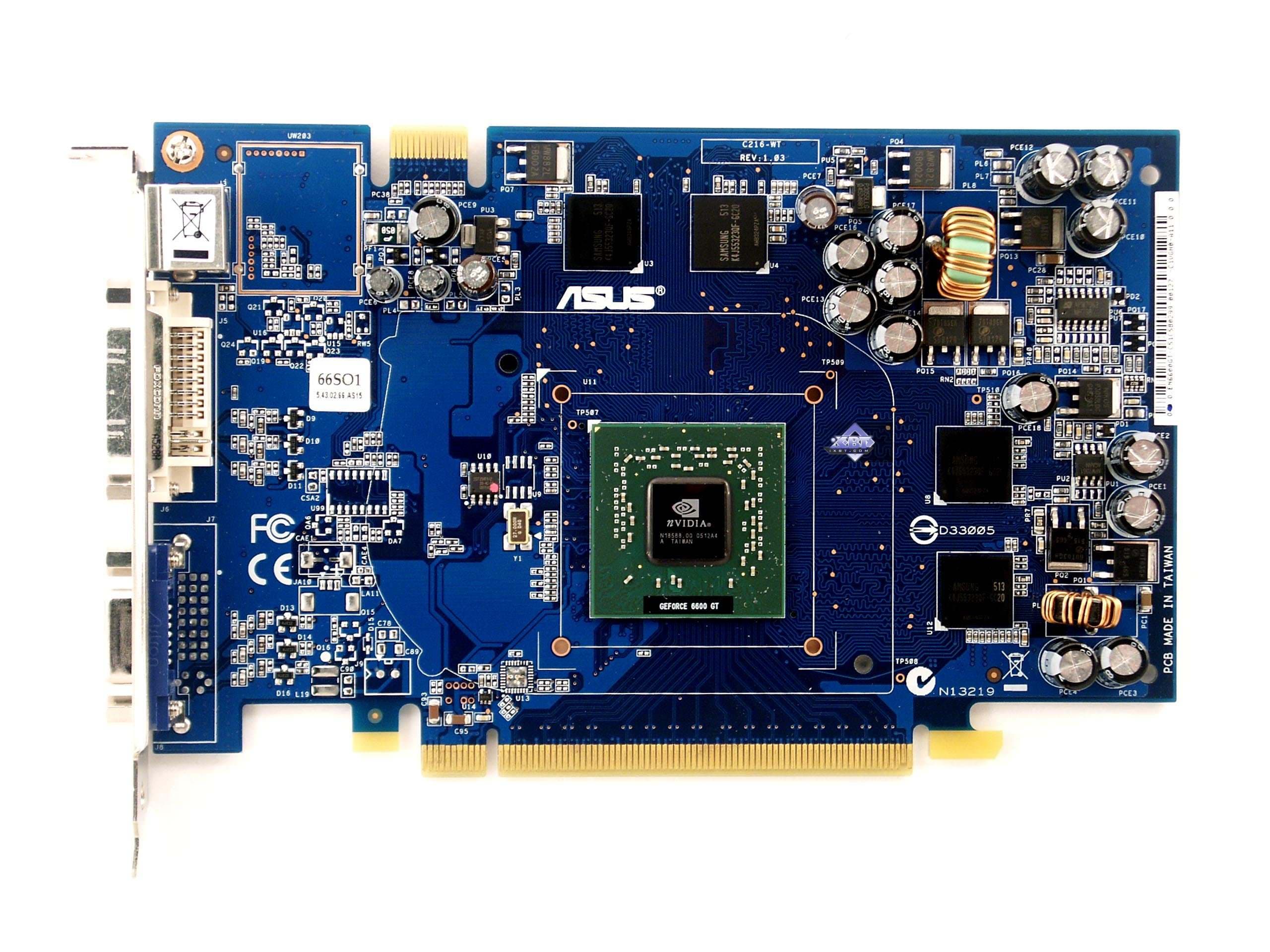

Продукт на базе 6600GT похож на эталонный, но отличия есть. Прежде всего, они коснулись того, что на обороте PCB пришлось делать разводку под микросхемы памяти (ведь для 256 мегабайт в GDDR3 256Mbit модулях потребуется уже 8 микросхем, поэтому 4 из них разместились на обороте карты). Заодно и пропало место под кодер VIVO, которое частенько пустовало у большинства производителей подобных плат. Самая главная особенность изделия, это, конечно, его система охлаждения.

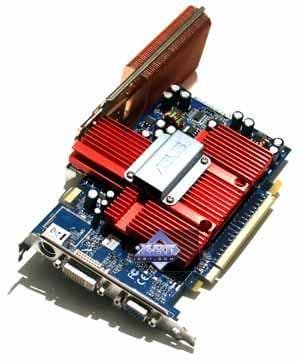

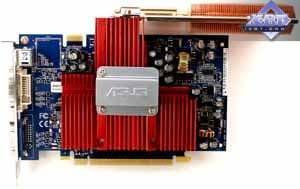

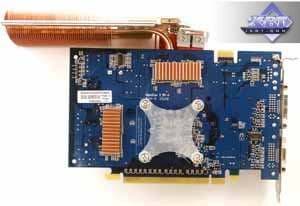

ASUS Extreme N6600GT Silencer PCI-E 256MB

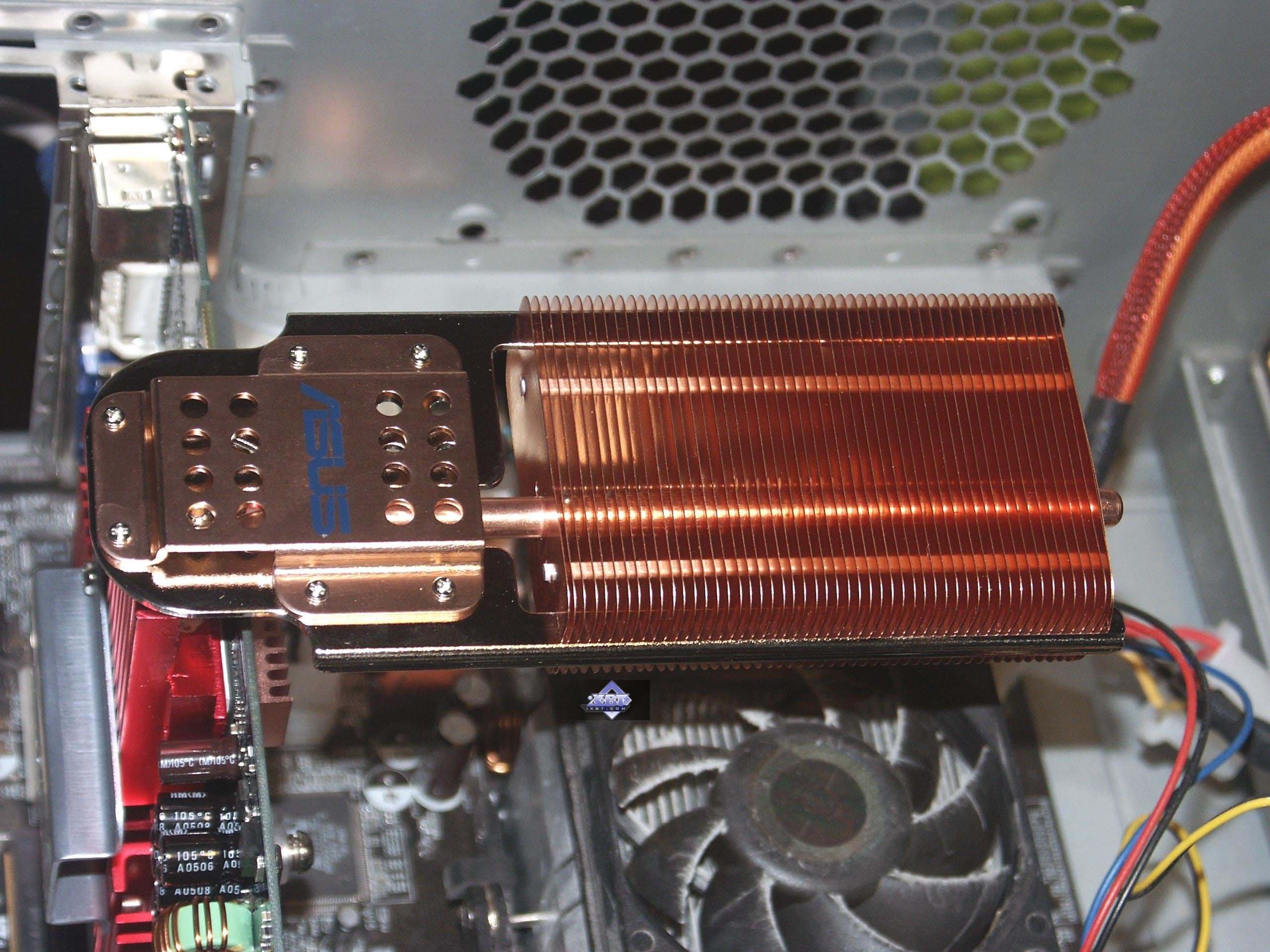

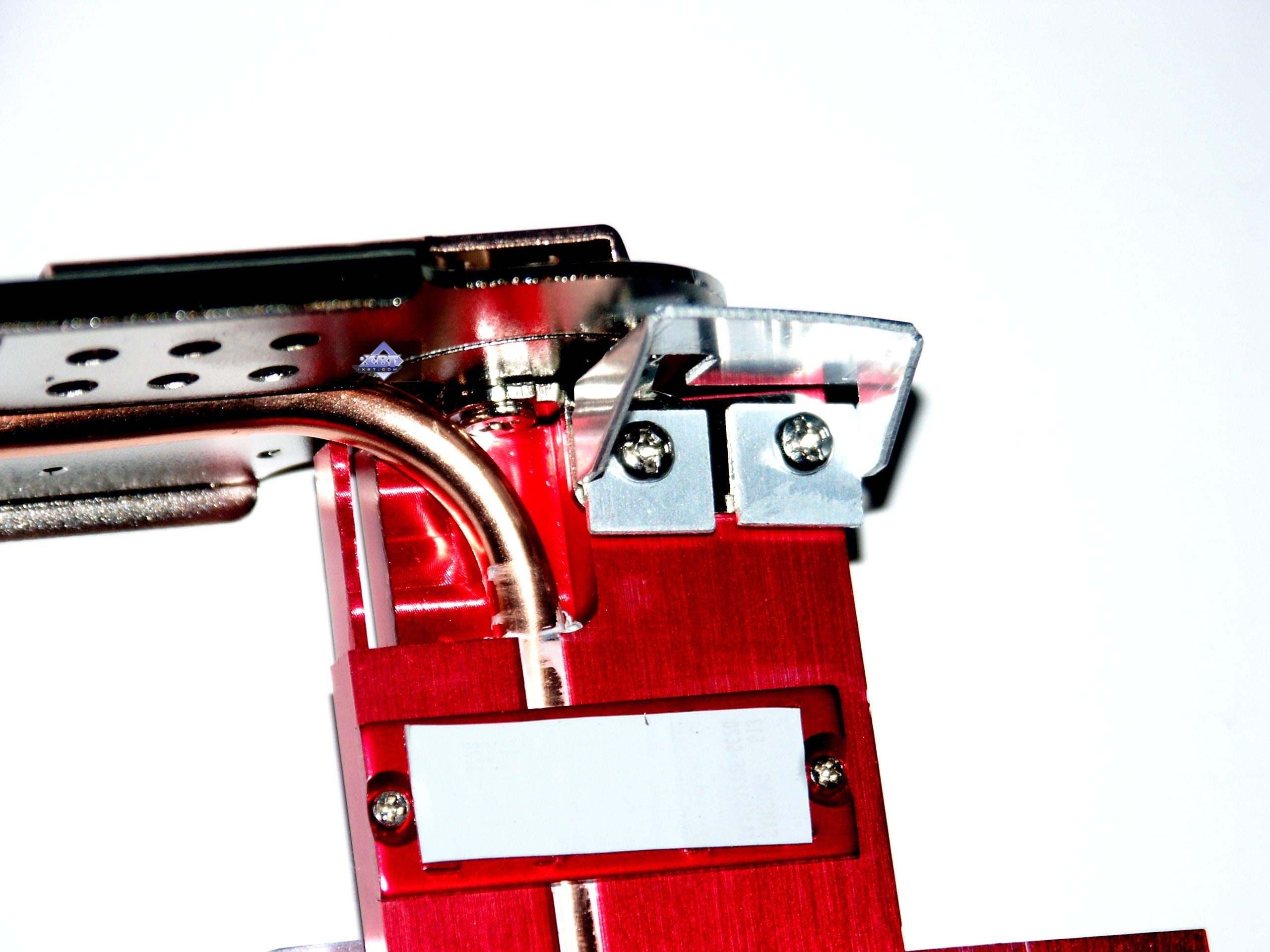

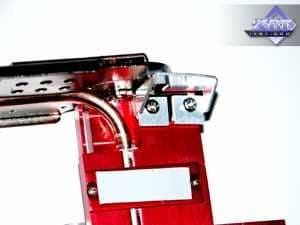

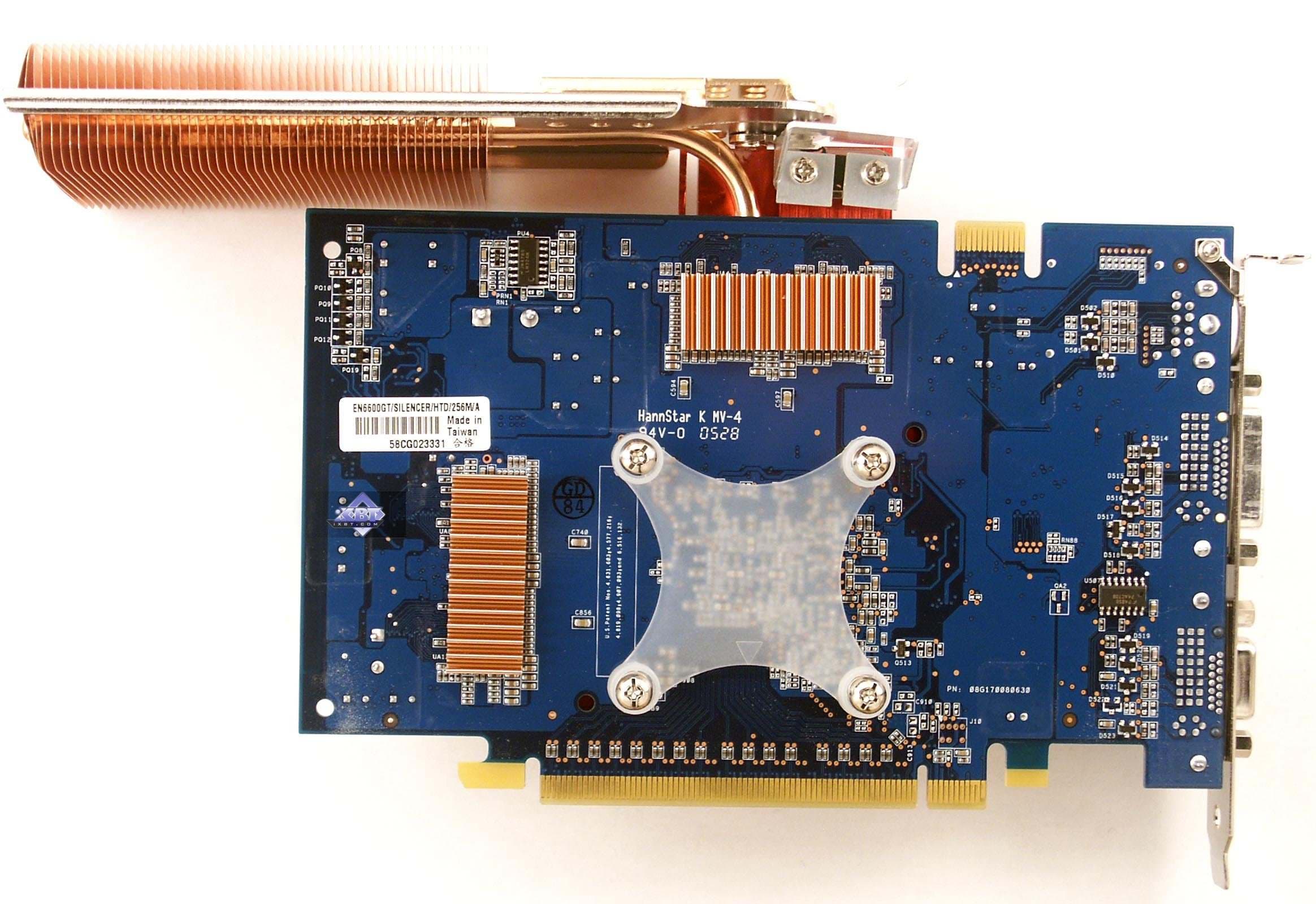

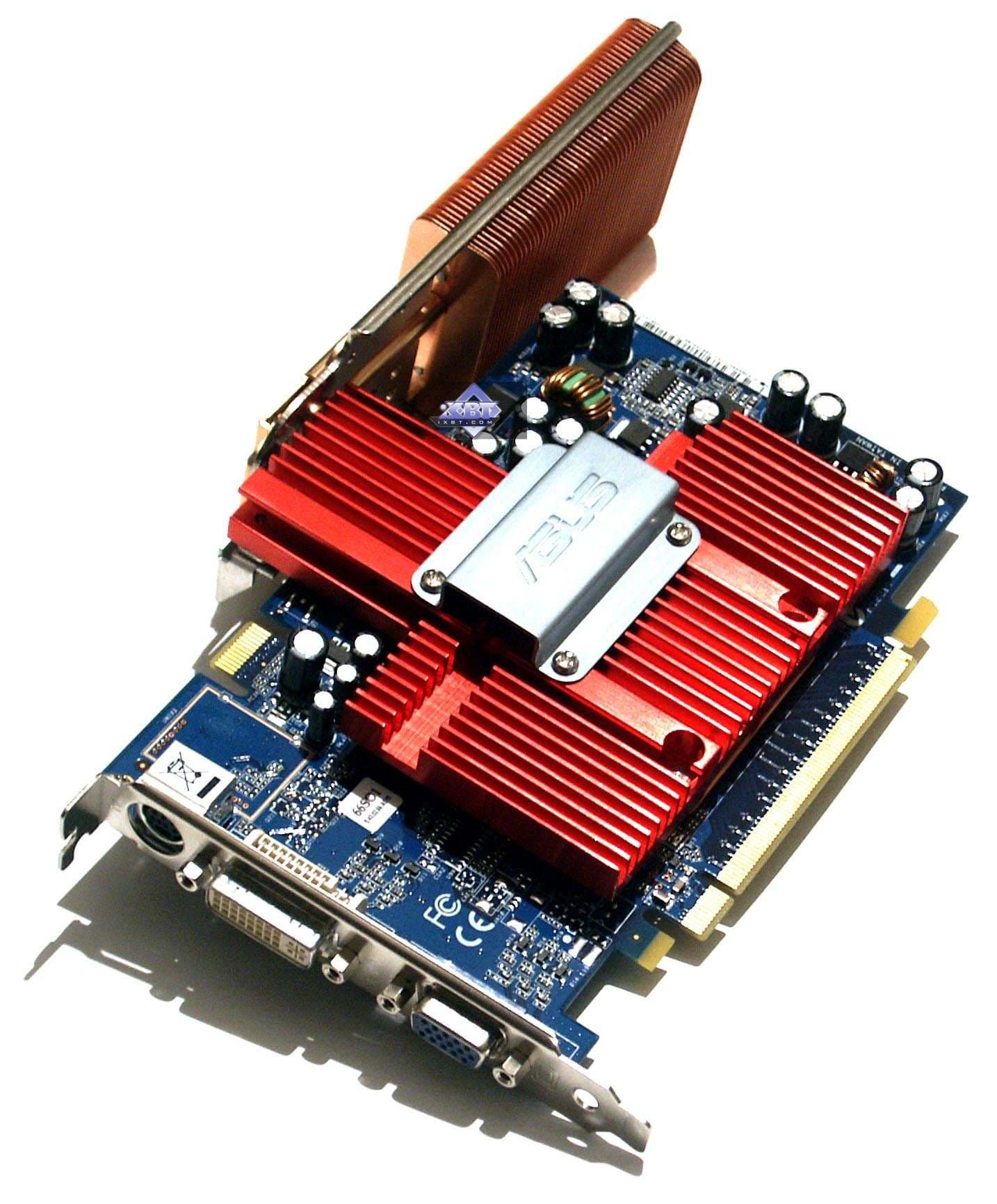

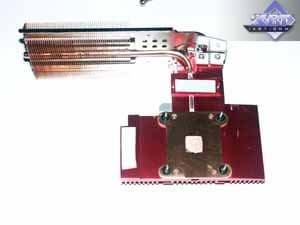

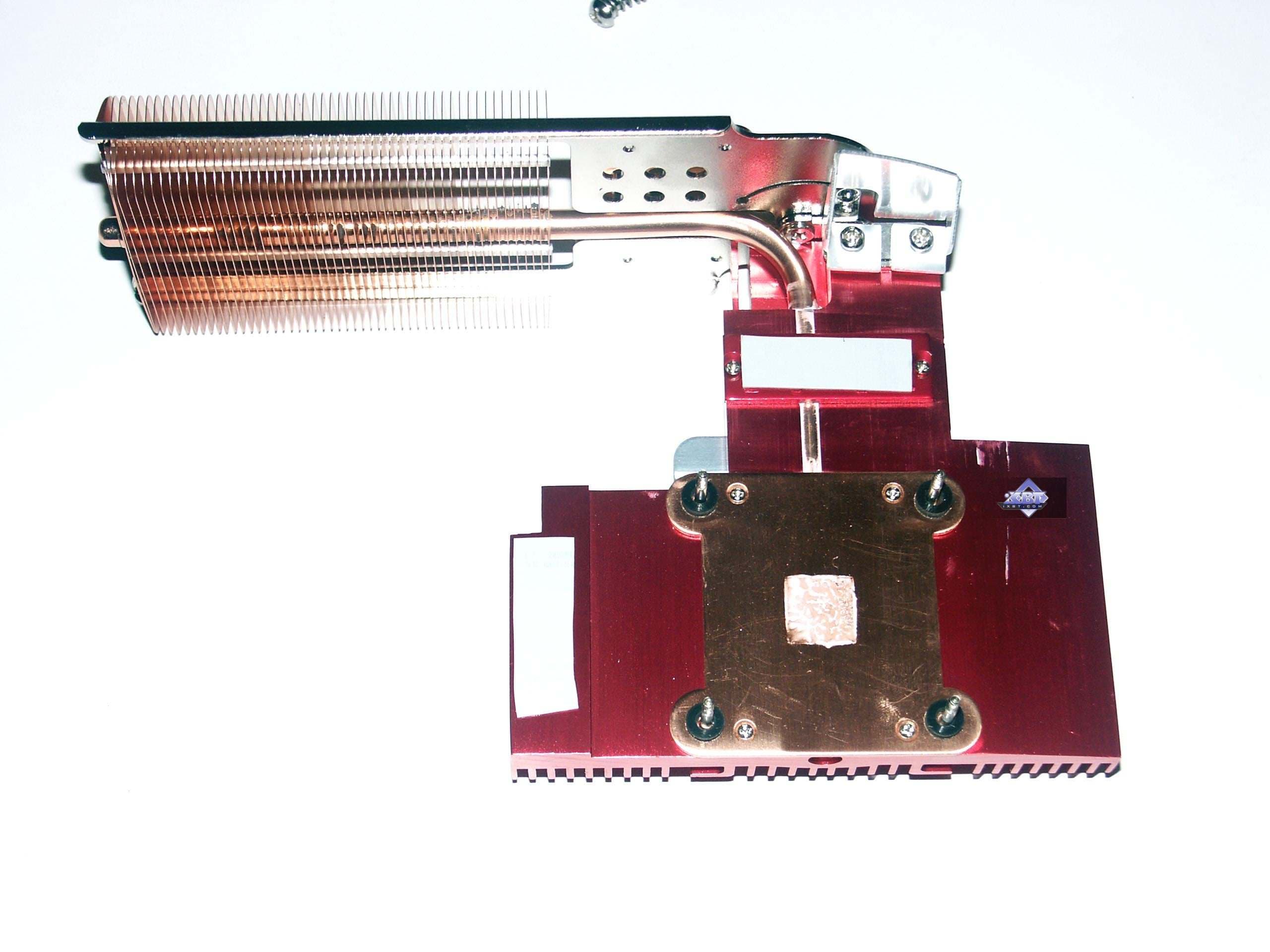

На первый взгляд — очень сложное и замысловатое устройство. Однако за всей этой многочисленностью в винтиках, гайках, уголках скрывается любопытная система: на карте установлен большой радиатор, который с помощью тепловой трубки передает тепло на второй игольчатый медный радиатор. И мы с таким уже сталкивались не раз, при этом второй радиатор был закреплен на обороте карты, а трубка изгибалась вокруг карты сверху или около торца. Вполне возможно, что подобная конструкция сработала бы и в данном случае, хотя 500 МГц NV43 греется весьма прилично, к тому же первичный радиатор снимает тепло еще и с микросхем памяти на лицевой стороне карты.

Однако главным недостатком системы охлаждения с двумя прижимающимися к карте радиаторами является недостаточное охлаждение второго радиатора. Ведь прижим его к PCB уже лишает доступа к ним охлаждающих потоков от корпусных вентиляторов.

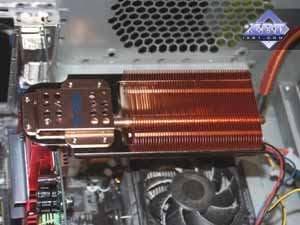

Вынос этого радиатора в пространство НАД картой — дает больший эффект охлаждения, а возможность поворота — еще и гибкость в размещении радиатора внутри корпусного пространства (например, потоки воздуха в корпусе как правило проходят около кулера CPU, поэтому расположение медного игольчатого радиатора от видеокарты на пути этих потоков очень полезно, заодно сразу теплый воздух выносится из корпуса).

Разумеется, кому-то такая система охлаждения покажется и аляповатой, и нелепой, и даже мешающей (у всех разные корпуса). Соглашусь лишь с тем, что изящества у такого кулера мало. Есть впечатление, что собирался он из подручных уголков и иных материалов. Хотя, повторю, что эффективность устройства доказана, и потому работа специалистов не прошла даром. Насчет дизайна — да, тут можно спорить, хотя внутри корпуса даже при наличии окна в боковой дверце будет виден лишь верхний медный радиатор, который смотрится весьма неплохо.

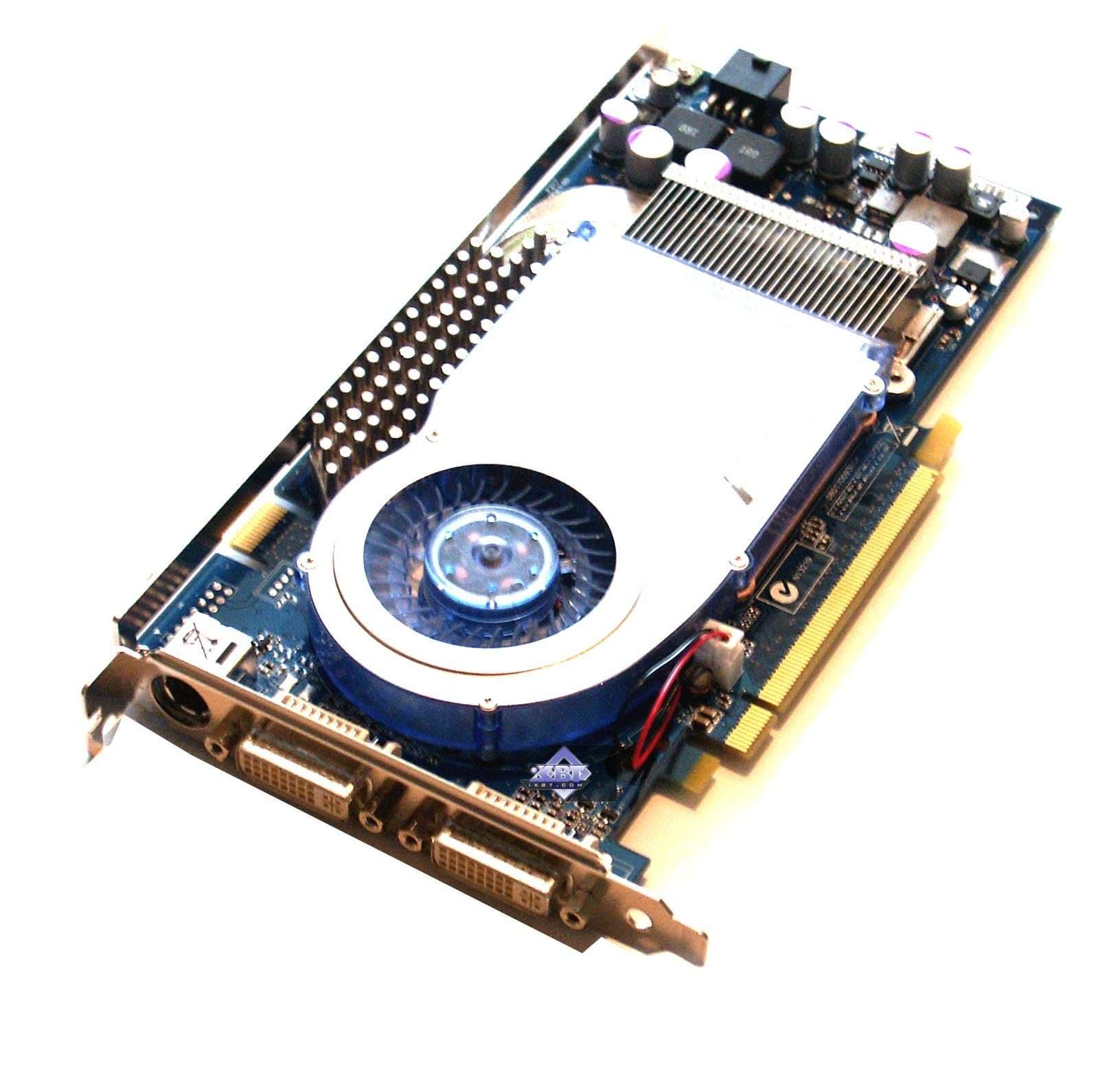

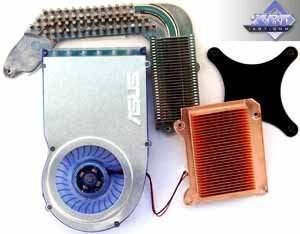

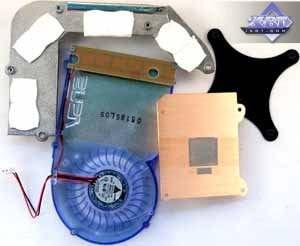

ASUS Extreme N7800GT PCI-E 256MB

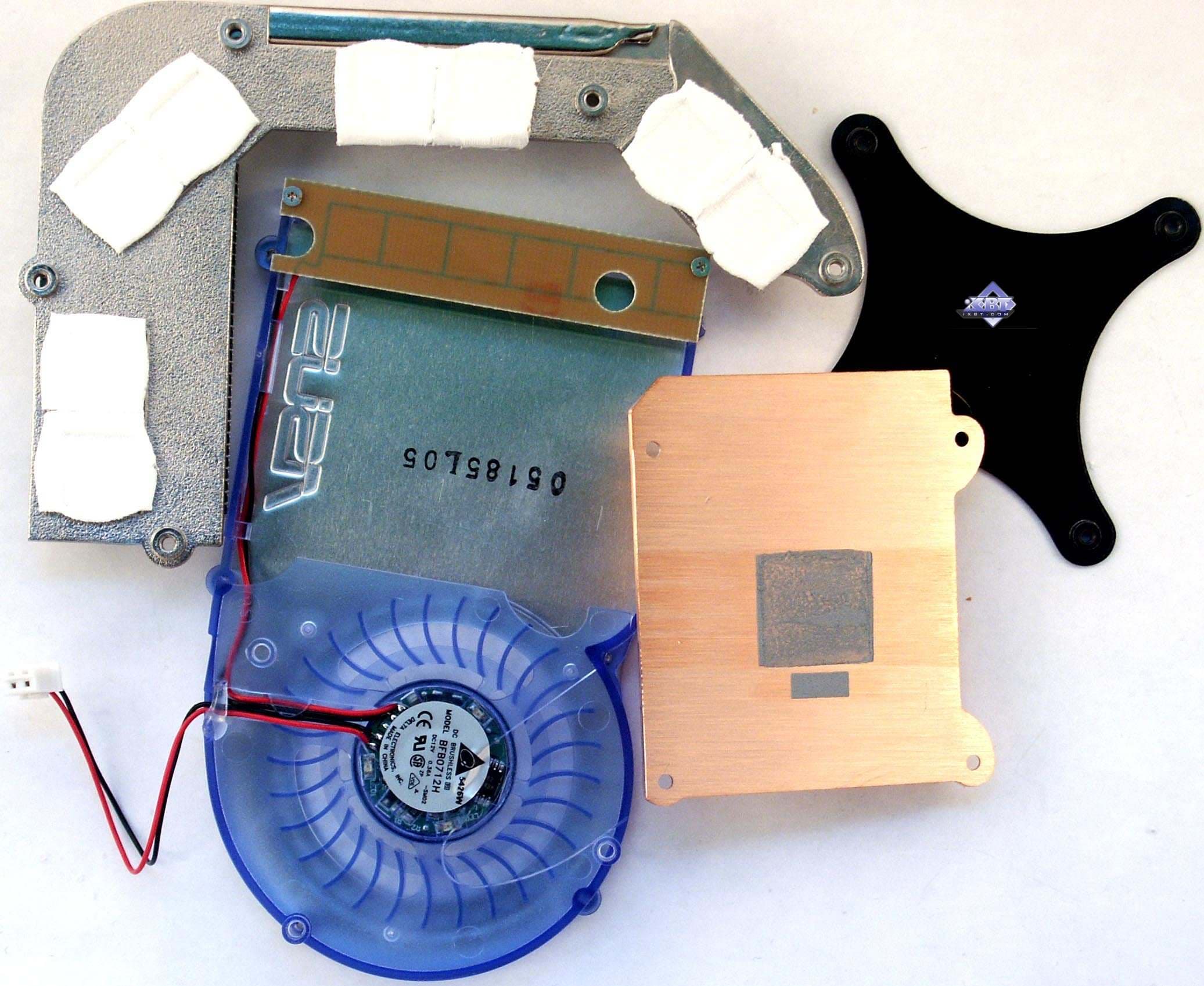

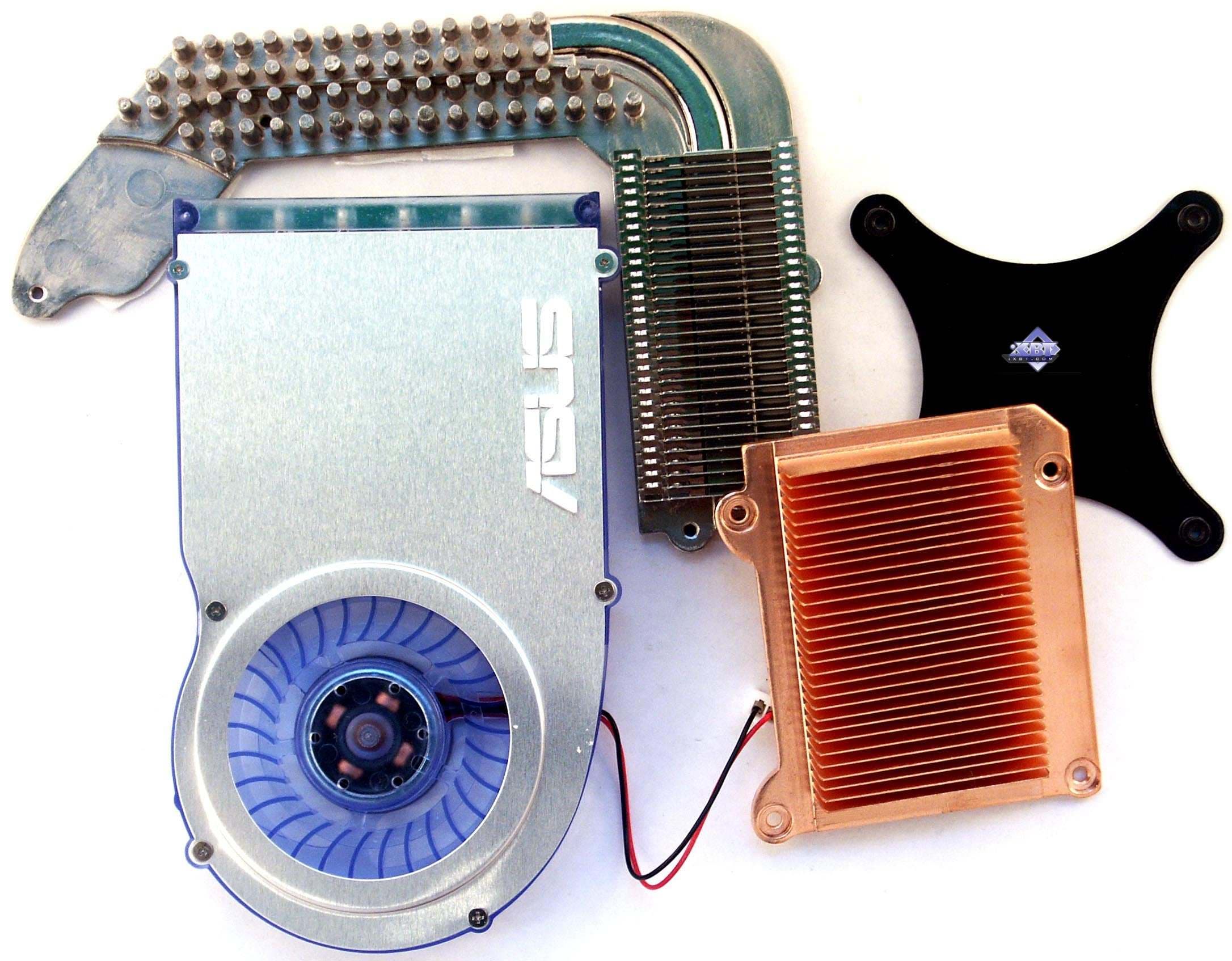

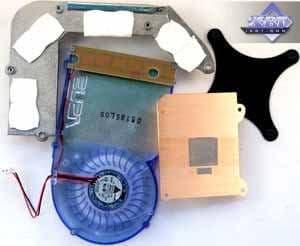

В целом кулер очень похож на эталонный, точно также состоит из центрального медного радиатора, установленного на ядре, изогнутого радиатора, призванного охлаждать микросхемы памяти, и крышки с вентилятором. Она образует закрытое пространство для продувки через него воздуха.

Хоть кулер тонкий, все равно требуется достаточно много свободного места вокруг карты для улучшения охлаждения.

Посмотреть видеоролик и оценить шум можно по этой ссылке (2.9MB, AVI DivX 5.1).

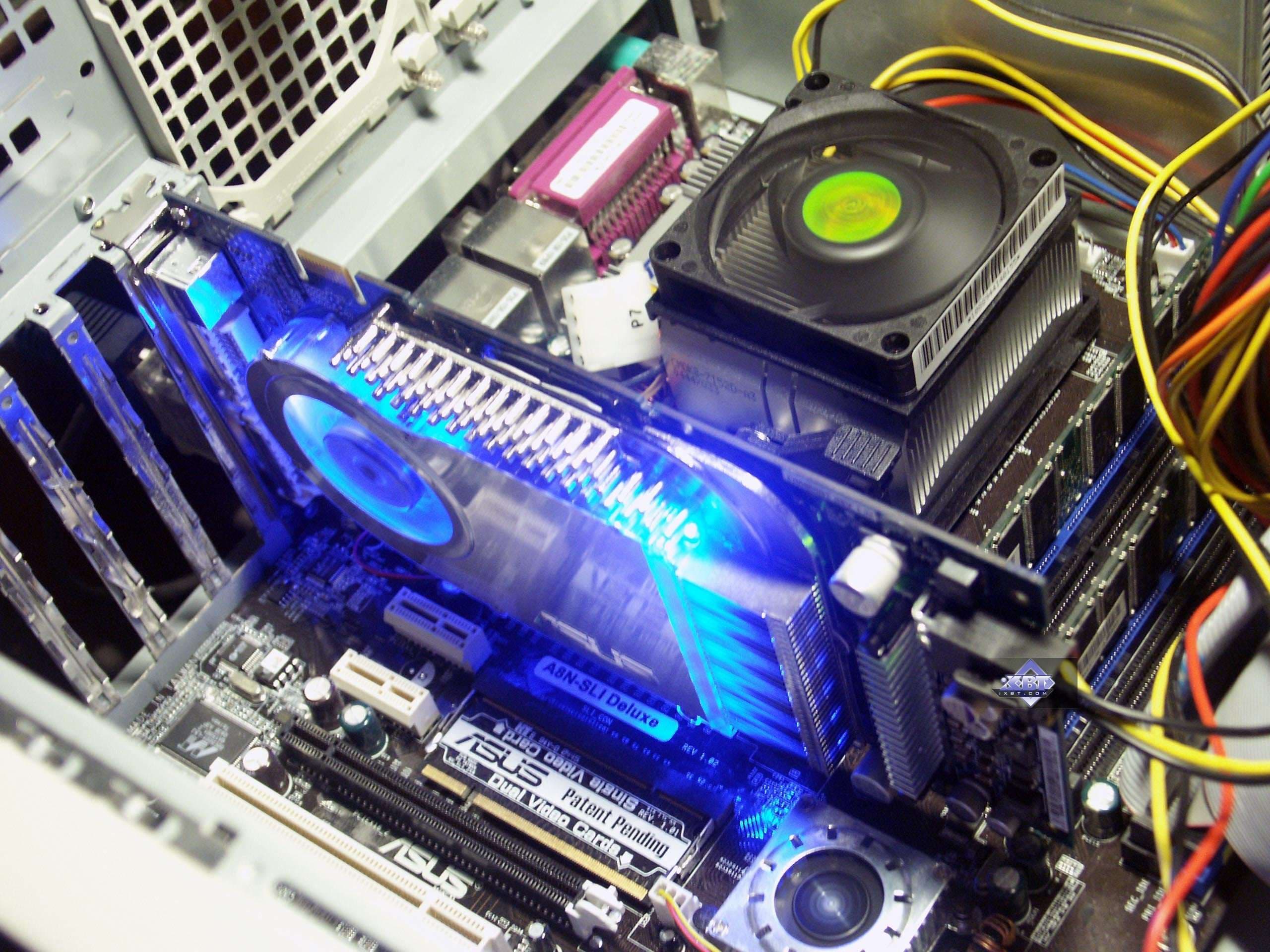

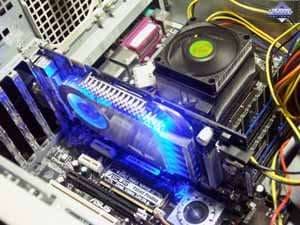

Изюминкой является наличие подсветки, поэтому крышка охлаждающего устройства частично исполнена из полупрозрачного пластика.

Эта система охлаждения ранее уже не раз нам встречалась, она появилась еще во времена GeForce 6800 Gamers Edition.


Замечу, что 7800GT оснащена двумя DVI-разъемами, а 6600GT имеет парное сочетание d-Sub и DVI. Также можно увидеть, что на первой установлен кодер Philips 7115, а значит, изделие поддерживают VIVO, чего не на 6600GT.

Комплектация.

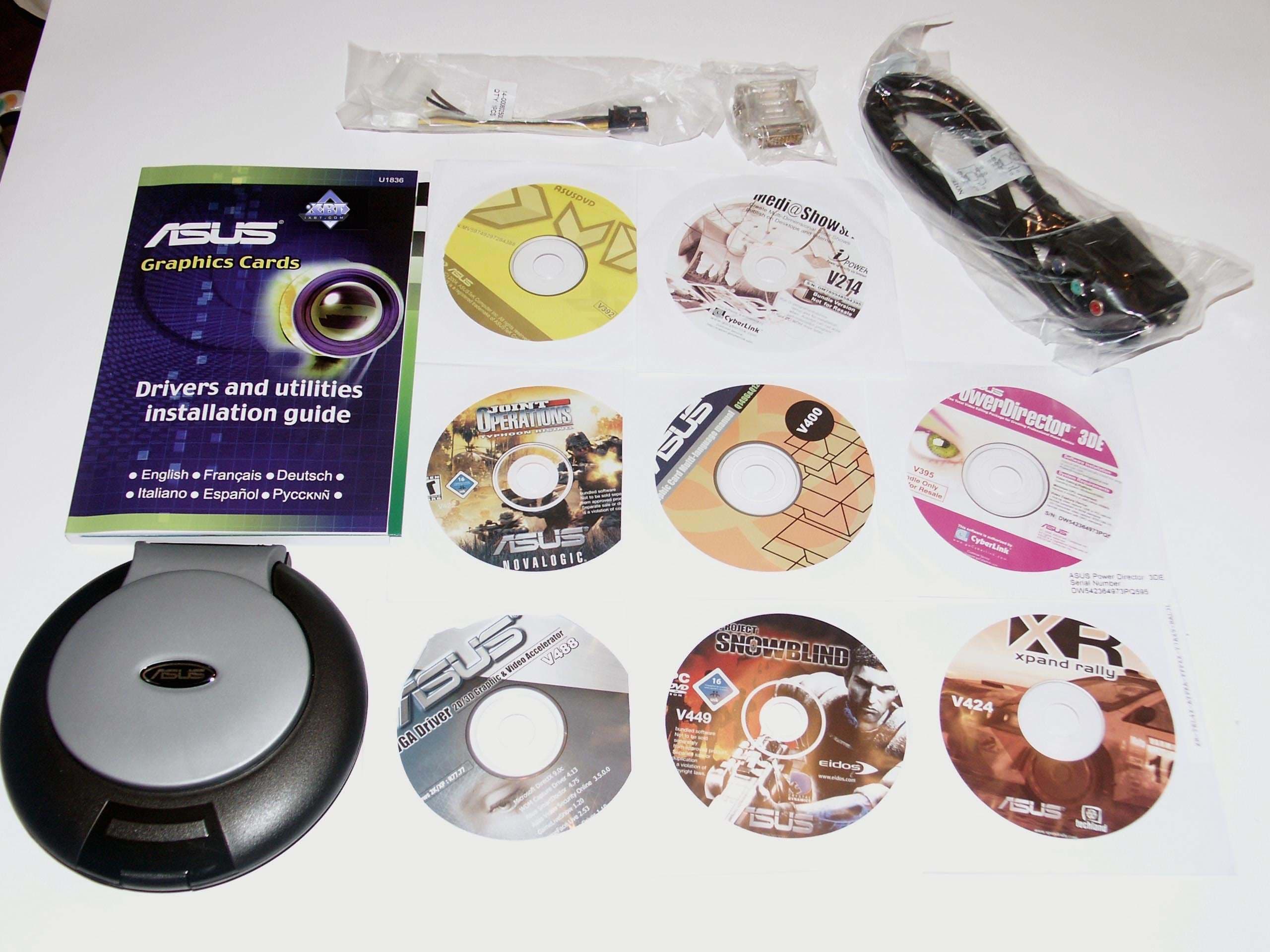

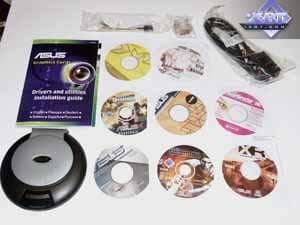

ASUS Extreme N7800GT PCI-E 256MB
Руководство пользователя, CD с драйверами, набор игр (список можно увидеть на снимке), переходники DVI-to-d-Sub, HDTV/VIVO, кабель внешнего питания.

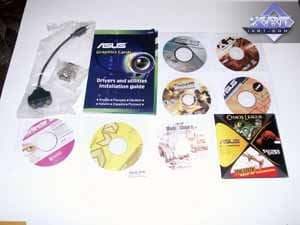

ASUS Extreme N6600GT Silencer PCI-E 256MB

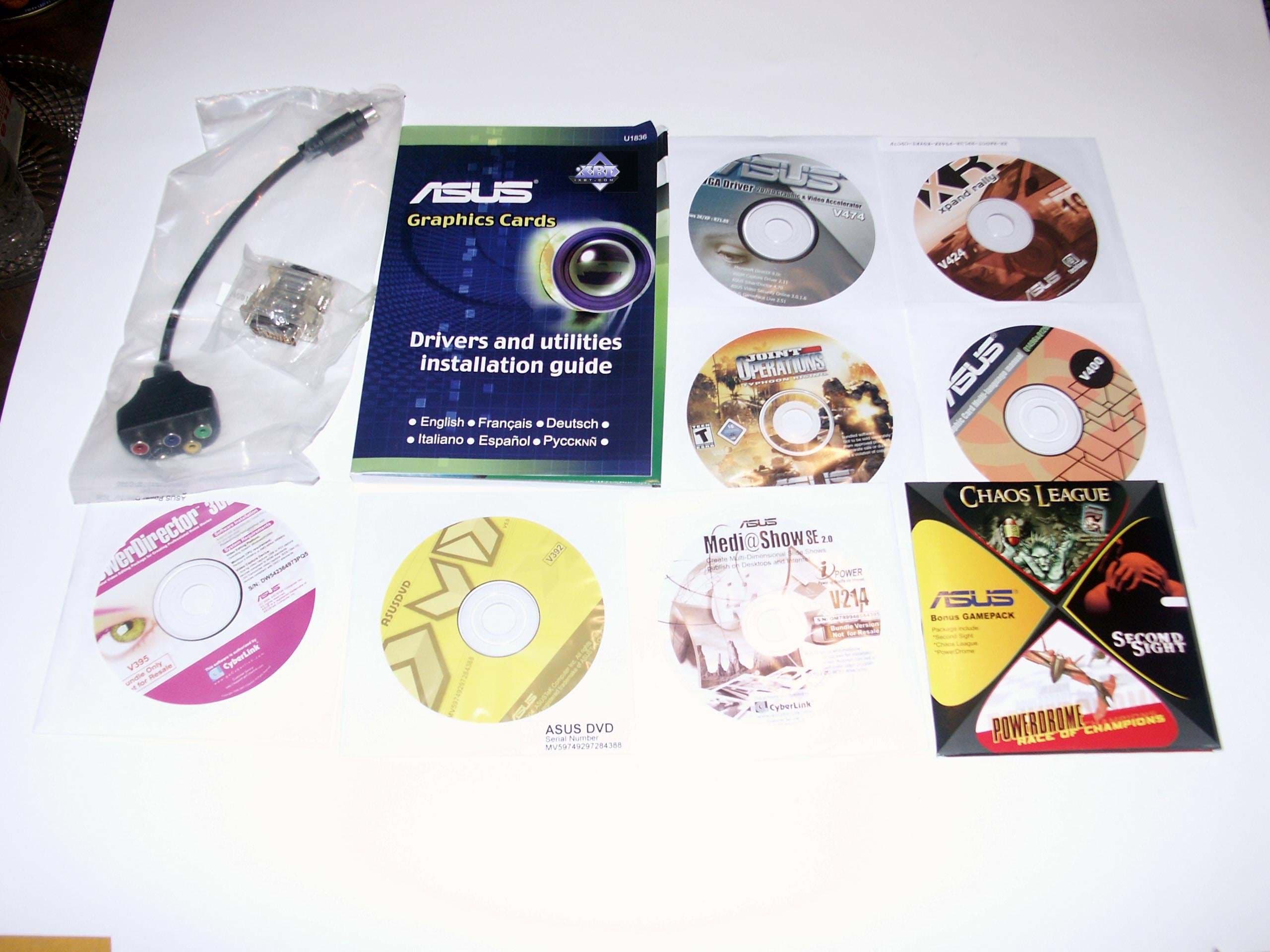

Руководство пользователя, CD с драйверами, переходник DVI-to-d-Sub, HDTV, SVideo-to-RCA, набор игр.

Упаковки.

ASUS Extreme N7800GT PCI-E 256MB

Коробки у обеих карт идентичные, отличаются лишь наклейками и надписями.

ASUS Extreme N6600GT Silencer PCI-E 256MB

Упаковка представляет собой бокс из толстого белого картона, одетый в яркий супер.


Установка и драйверы

Конфигурации тестовых стендов:

  • Компьютер на базе Athlon 64 (939Socket)
    • процессор AMD Athlon 4000+ (2400MHz) (L2=1024K);
    • системная плата ASUS A8N SLI Deluxe на чипсете NVIDIA nForce4 SLI;
    • оперативная память 1 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
  • Компьютер на базе Athlon 64 (754Socket):
    • процессор AMD Athlon 64 3700+ (2400MHz) (L2=1024K);
    • системная плата ASUS K8V SE Deluxe на чипсете VIA K8T800;
    • оперативная память 1 GB DDR SDRAM PC3200 (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
    • жесткий диск Seagate Barracuda 7200.7 80GB SATA.
  • операционная система Windows XP SP2; DirectX 9.0c;
  • мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
  • драйверы (PCI-E-видеокарт) ATI версии 6.571 (CATALYST 5.9); NVIDIA версии 81.84.

VSync отключен.

Кратко по разгону. Достижения частот таковы:

  • ASUS Extreme N7800GT PCI-E 256MB: 459/1150 MHz
  • ASUS Extreme N6600GT Silencer PCI-E 256MB: 525/1170 MHz

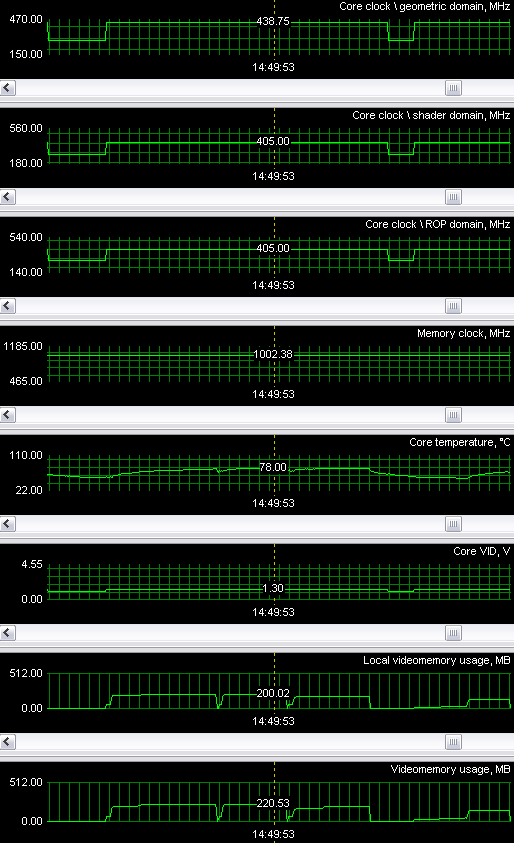

Как мы видим, нагрев видеокарты при работе на штатных частотах не столь велик (проверялось при работе в закрытом корпусе при отсутствии дополнительного охлаждения в виде обдува карты).

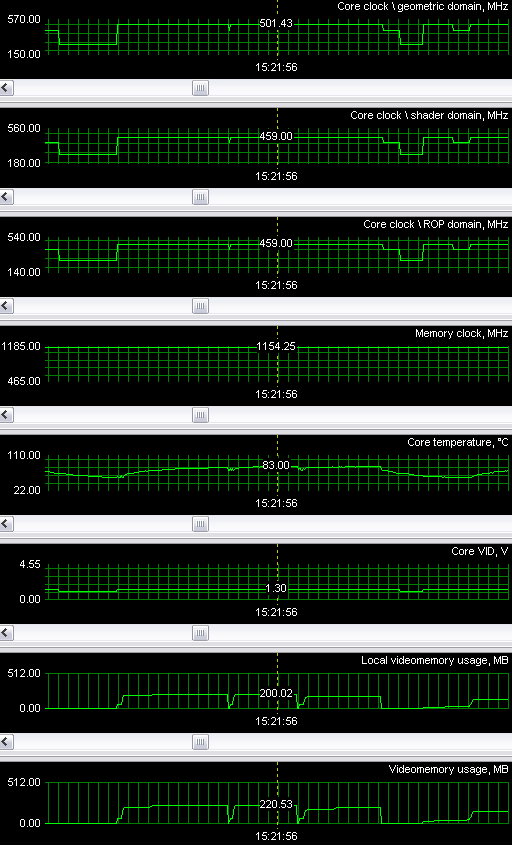

При поднятии частот до уровня 459/1150 МГц нагрев чуть вырос, но не так критично, то требуется дополнительный обдув. К сожалению, на 486 МГц по ядру уже начались артефакты, поэтому разгон был признан неприемлемым для данного экземпляра.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01, ixbt02, ixbt03 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.

  • FarCry 1.33 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, 3 demo из уровней Research, Pier, Regulator (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.

  • DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг)

  • 3DMark05 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • F.E.A.R. (Multiplayer beta) (Monolith/Sierra) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, Soft shadows.

  • Splinter Cell Chaos of Theory v.1.04 (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 3.0 (for NVIDIA cards)/shaders 2.0 (for ATI cards); HDR OFF!

  • The Chronicles Of Riddick: Escape From Butcher Bay 1.10 (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0.

    Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь



Сводные диаграммы производительности видеокарт PCI-Express





Выводы

Итак:

  1. ASUS Extreme N7800GT PCI-E 256MB — очень нарядный и стильно выполненный продукт на базе популярного уже GeForce 7800 GT. Используется своя система охлаждения (потому и нарядная карта :-), но, несмотря на это, через RivaTuner можно легко регулировать частоту вращения вентилятора и сделать охлаждение почти бесшумным. В остальном продукту присущи все достоинства 7800 GT, а мы о них уже неоднократно писали. Следует отметить также хорошую поставку, отменное качество исполнения карты, хороший разгонный потенциал, отличное качество в 2D. Разумеется, в конечном итоге сильно влиять на выбор будет цена, и приверженность к той или иной устоявшейся уже на рынке марке.

  2. ASUS Extreme N6600GT Silencer PCI-E 256MB — уже привычный всем нам 6600GT в оригинальном исполнении. Главных достоинств — два: наличие 256 мегабайт памяти (что в сегодняшних условиях уже немаловажно) и бесшумного кулера. Последний имеет ряд своих преимуществ: гибкое размещение внутри корпуса при помощи поворота верхнего радиатора; весьма неплохое охлаждение даже такого горячего чипа как 6600GT. В целом, конечно, нагрев весьма велик, но не критичен. Качество 2D — отличное, проблем со стабильностью в работе карты не было.


Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

По результатам исследования ASUS Extreme N7800GT PCI-E 256MB и ASUS Extreme N6600GT Silencer PCI-E 256MB получают награду в номинации «Оригинальный дизайн» (за ноябрь).
