Сетевой накопитель Thecus W2810Pro


Содержание


Компания Thecus является одним из немногих производителей сетевых накопителей, которая предлагает потребителям не только устройства, работающие под управлением специальной версии Linux, но и с Windows Storage Server. В частности, можно вспомнить про модель W4000+, которую мы тестировали в конце прошлого лета. Впечатления от этого знакомства были смешанные. Устройство явно проигрывало моделям с близкой аппаратной конфигурацией по скорости, да и серверное программное обеспечение на использованной платформе работало очень неторопливо. Но для определенных сценариев использования этот накопитель предлагал более тесную интеграцию в окружение программных продуктов Microsoft, что может быть плюсом.

В этой статье мы познакомимся с двухдисковым сетевым накопителем Thecus W2810Pro, который работает на современной четырехъядерной SoC платформы Intel Braswell, что позволяет надеяться на более комфортное управление Windows Storage Server. Остальные ключевые характеристики следующие: 4 ГБ оперативной памяти, выделенный SSD для операционной системы, два гигабитных сетевых порта, три порта USB 3.0, лицензия для 50 клиентов или устройств, поддержка сервисов Active Directory, облачных технологий Azure и Office 365, безопасный удаленный доступ.

Устройство позиционируется в сегмент SMB и для домашних пользователей. Если с первым все вполне ожидаемо, то дома преимущества интеграции в инфраструктуру Microsoft Windows как минимум спорны.

Интересно отметить, что модель в линейке решений Thecus имеет практически полного близнеца — N2810Pro, который работает с традиционной фирменной ThecusOS на базе Linux. Кстати, младшего брата этого устройства мы протестировали. Он немного отличается аппаратными характеристиками от «Pro»-версии.

Комплект поставки

Накопитель поставляется в крупной по сравнению с самим устройством картонной коробке. Для удобства транспортировки, на ней предусмотрена пластиковая ручка, что вполне востребовано с учетом небольшого веса (менее трех килограмм). Оформлена коробка в стиле Microsoft — сплошные заливки, фотографии улыбающихся пользователей, шрифт без засечек. Присутствуют также список технических характеристик и основные особенности встроенного программного обеспечения.

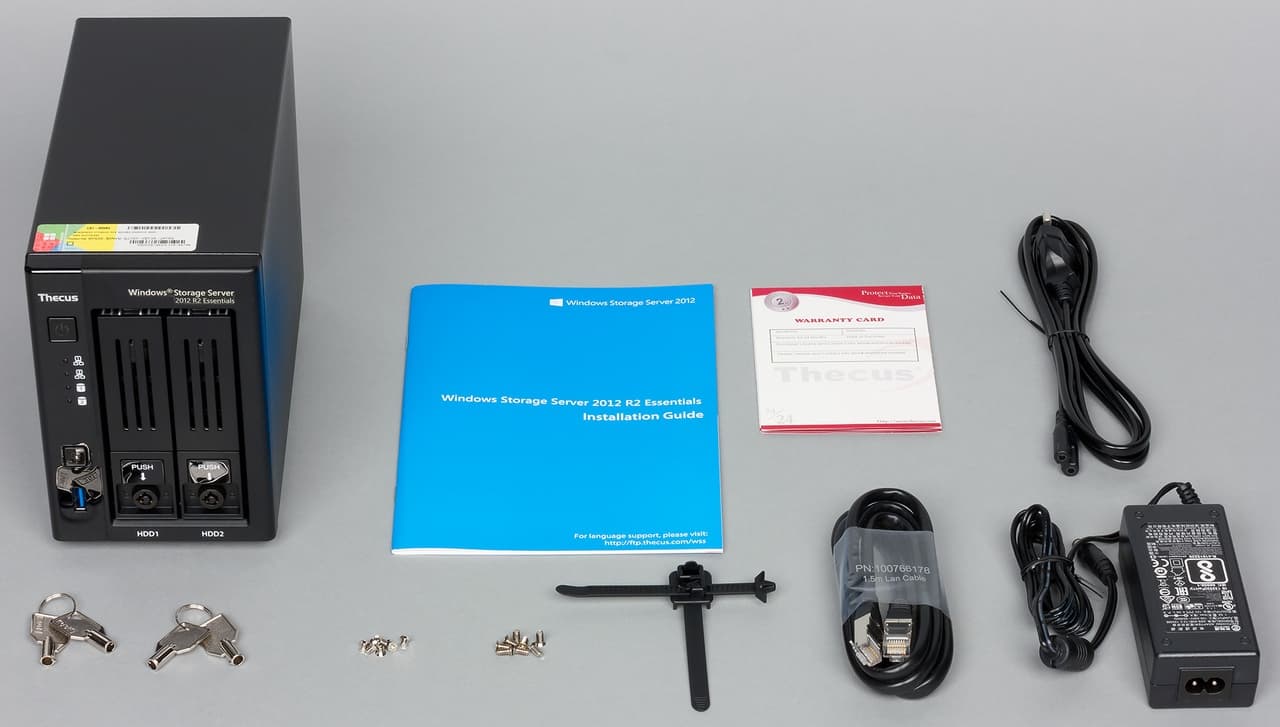

Накопитель защищен вставками из вспененного полиэтилена. В комплект поставки входят внешний блок питания (12 В 4 А) с кабелем, один сетевой патч-корд, комплект винтов для крепления дисков, ключи для защелок дисковых отсеков, специальное крепление для кабеля питания, краткая печатная инструкция на нескольких языках, включая русский, по началу работы с WSS, гарантийный талон.

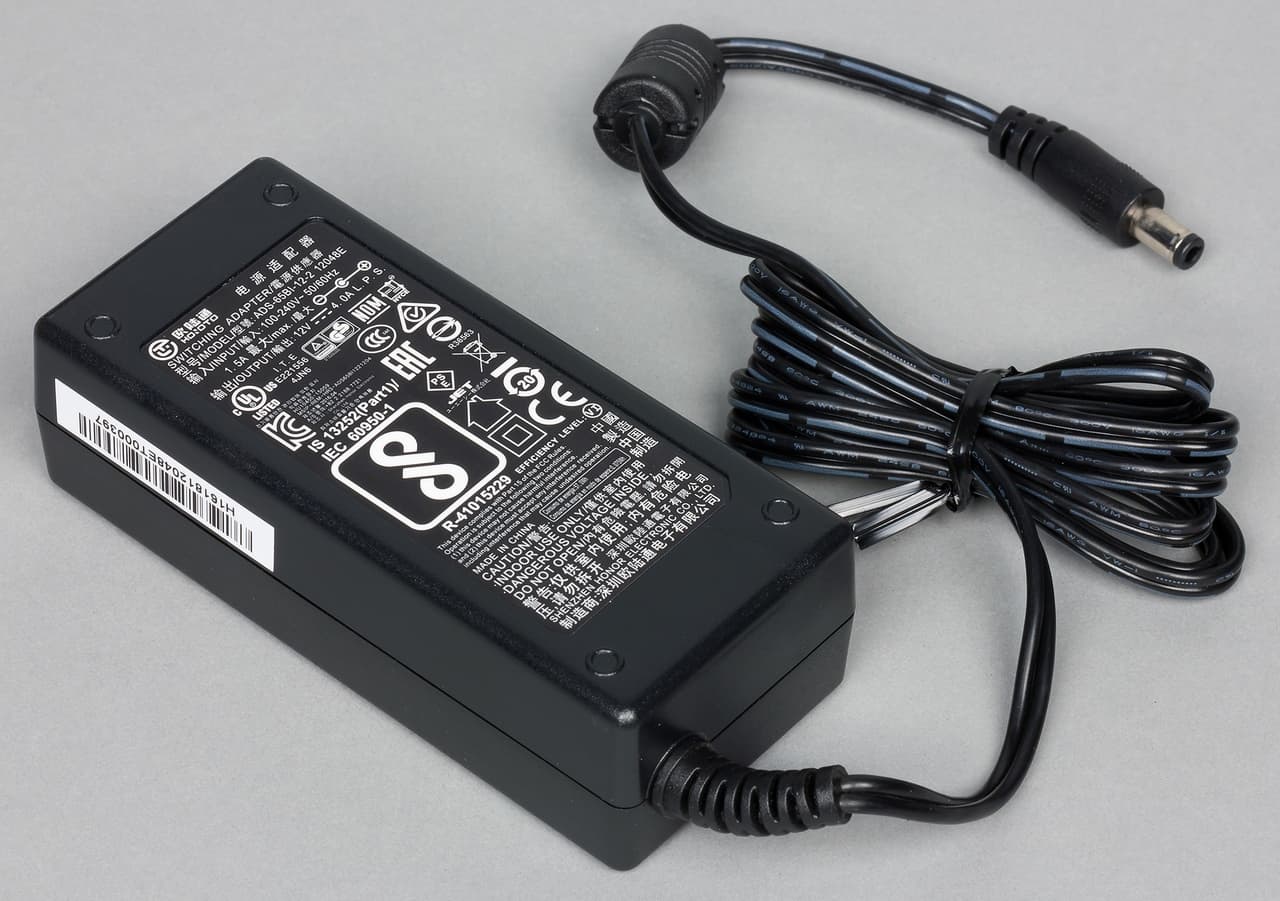

Из особенностей блока питания отметим отсутствие встроенного светодиодного индикатора, использование кабеля без заземления и прямой штекер для подключения к сетевому накопителю.

Как и у большинства других устройств, мощность БП выбрана явно с запасом. С тестовыми дисками WD Red объемом 2 ТБ потребление системы в режиме бездействия не превышает 15 Вт, а при активной работе с накопителем — 20 Вт.

На сайте производителя, который, кстати, имеет отдельный раздел с собственным дизайном для моделей с WSS, есть каталог моделей, списки совместимости и раздел FAQ. Если же говорить о загрузках, то для рассматриваемого устройства ничего интересного нет. Представлены только несколько электронных документов, да прошлогоднее обновление BIOS (которое может быть и не для нее). Что касается непосредственно операционной системы, то ее образ уже записан на встроенном твердотельном накопителе и для активации требует ввода серийного номера, который находится на наклейке, присутствующей на корпусе накопителя. При определенной настойчивости, вы сможете найти образ ОС на сайте производителя сетевого накопителя. Он может потребоваться для переустановки операционной системы, в том числе с целью сброса настроек на заводские.

Дополнительно на устройстве установлено специализированное программное обеспечение orbweb.me для реализации сервиса удаленного доступа. Благодаря ему, вы можете подключиться к серверу через браузер с использованием Java и получить полноценную среду рабочего стола. Кроме того, есть специальные клиенты сервиса для мобильных устройств. Правда вот использование подобного стороннего ПО на сервере выглядит несколько странно.

Внешний вид

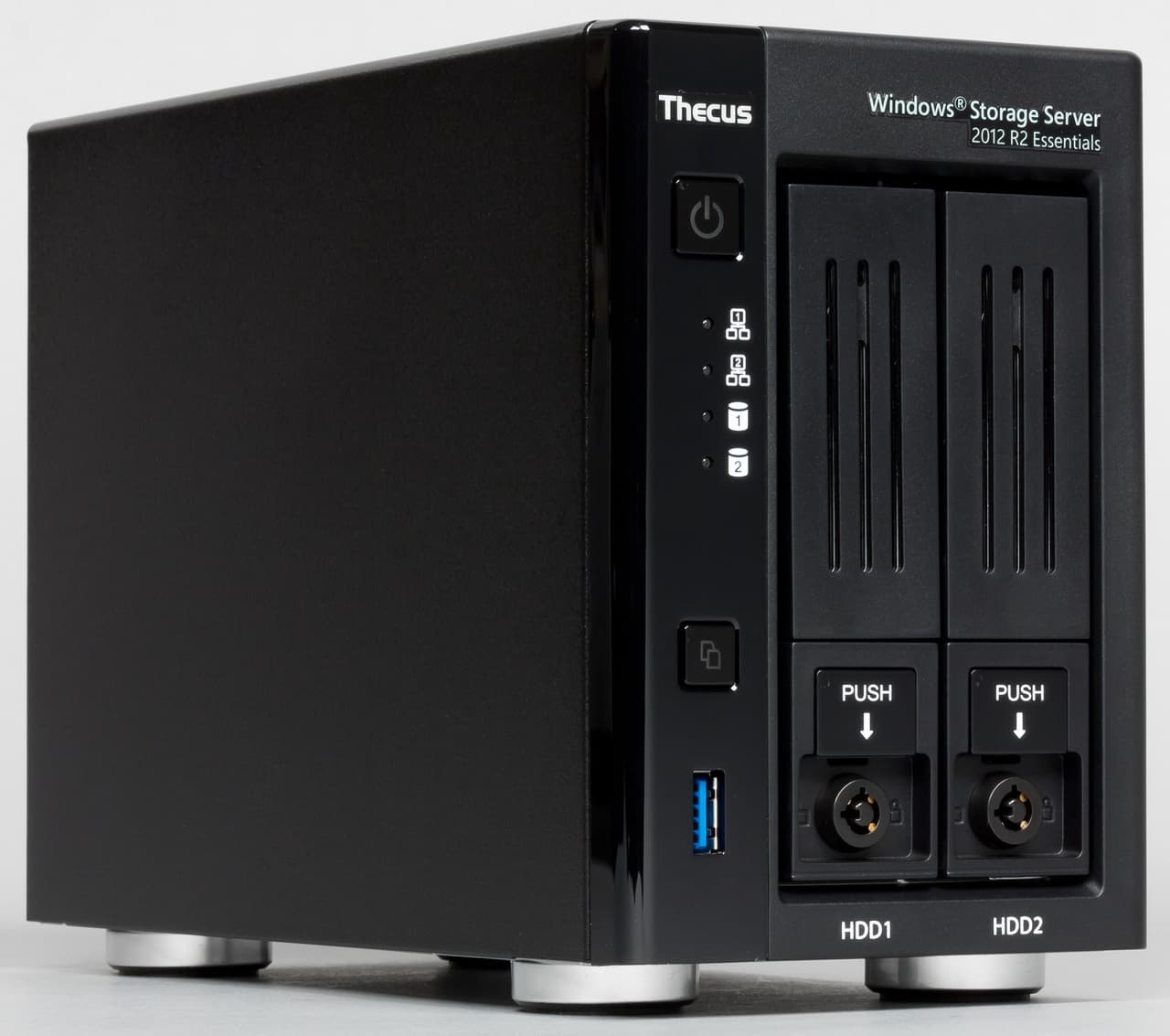

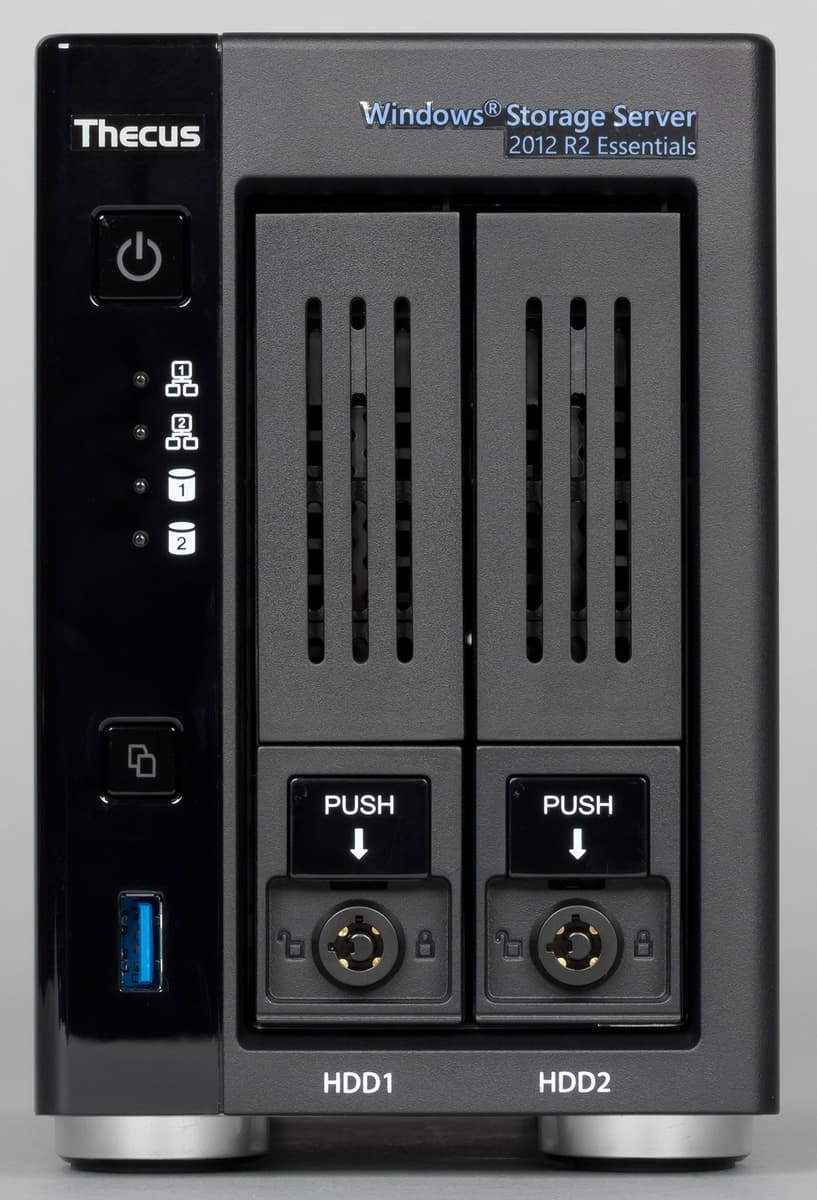

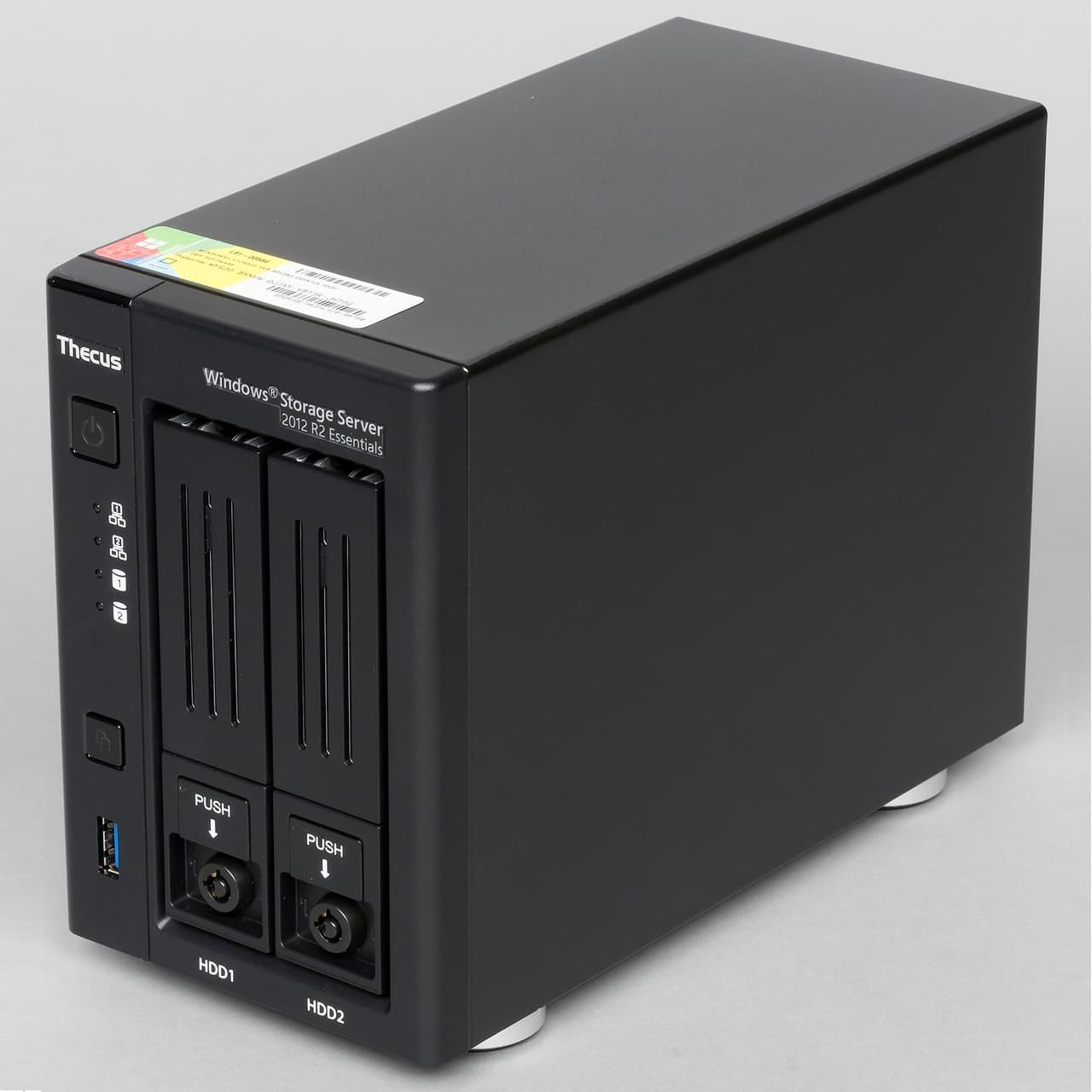

Внешний вид устройства мало отличается от других моделей серии «2810». Габаритные размеры составляют 102×213×155 мм. Передняя панель изготовлена из черного пластика. Слева вертикально идет глянцевая полоса, на которой есть две кнопки (включения питания и копирования с USB), четыре индикатора (не считая встроенных в кнопки) и порт USB 3.0. Стоит отметить, что индикатора активности встроенного SSD здесь не предусмотрено.

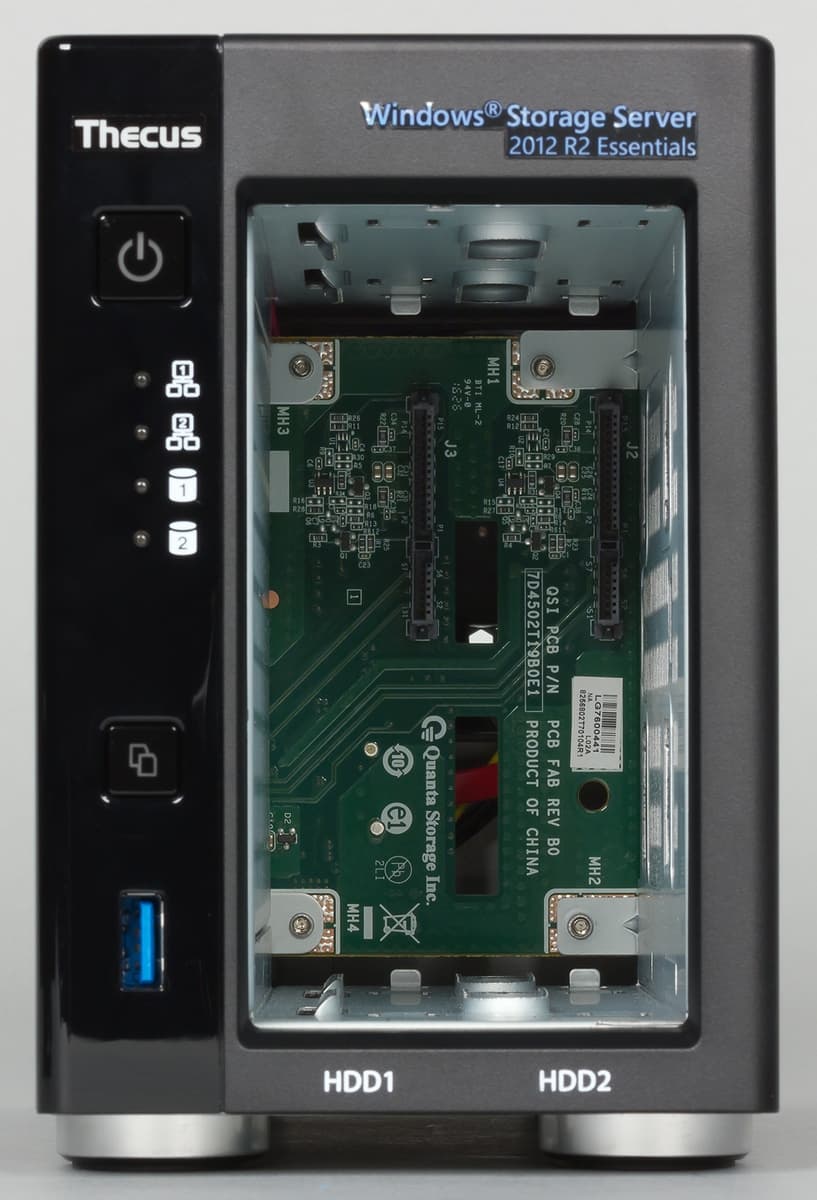

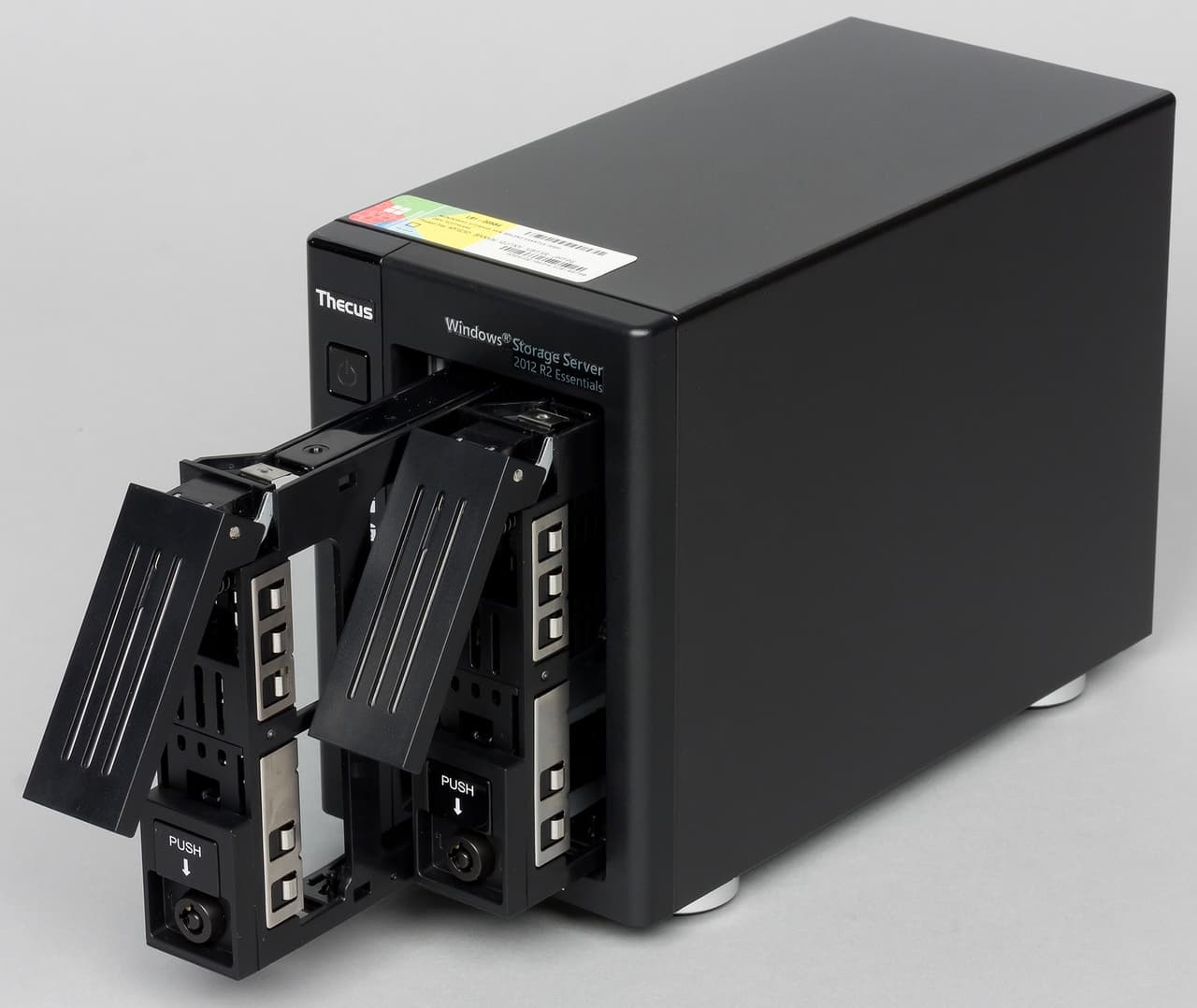

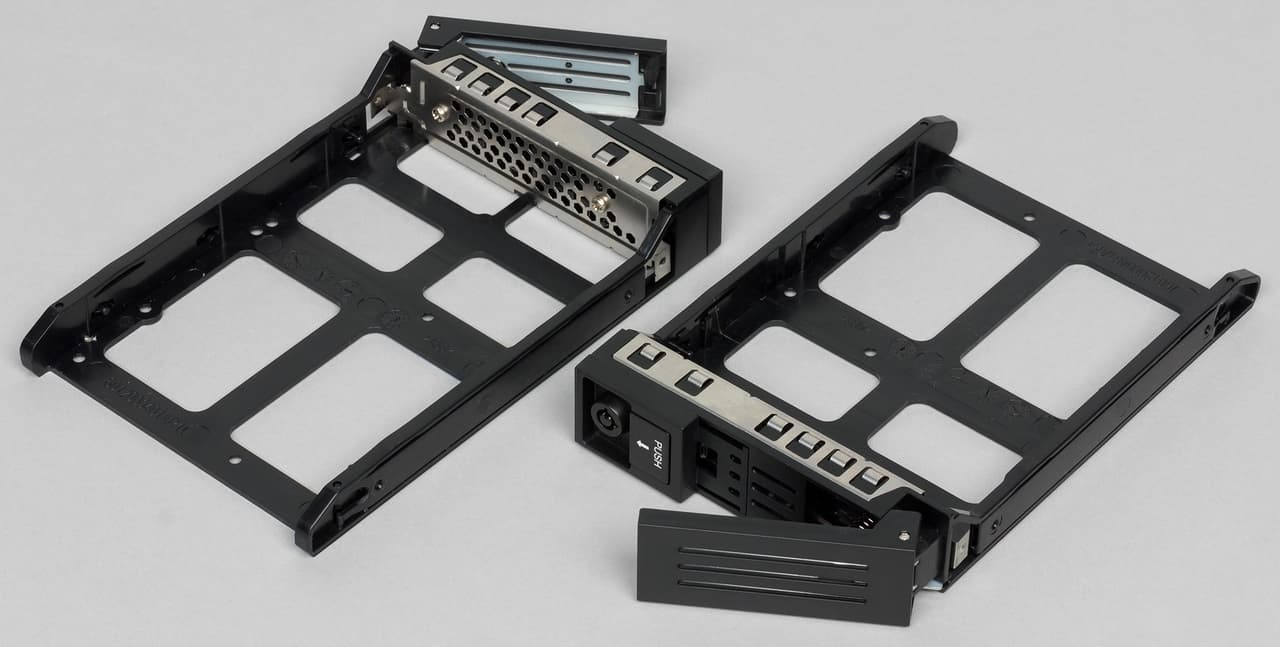

Правая часть использует матовый пластик, а основное ее пространство занимают дисковые отсеки. Заметим, что последние могут дополнительно к обычным защелкам закрываться на ключ, что полезно для использования в офисах. Также надо отметить, что это пространство используется для поступления воздуха в систему охлаждения устройства. Рамки для дисков сделаны преимущественно из пластика, но есть и металлические части, например, на передней их части и в защелках.

Внешний вид сетевого накопителя Thecus W2810Pro   Внешний вид сетевого накопителя Thecus W2810Pro

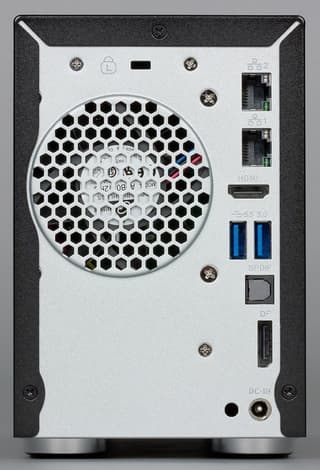

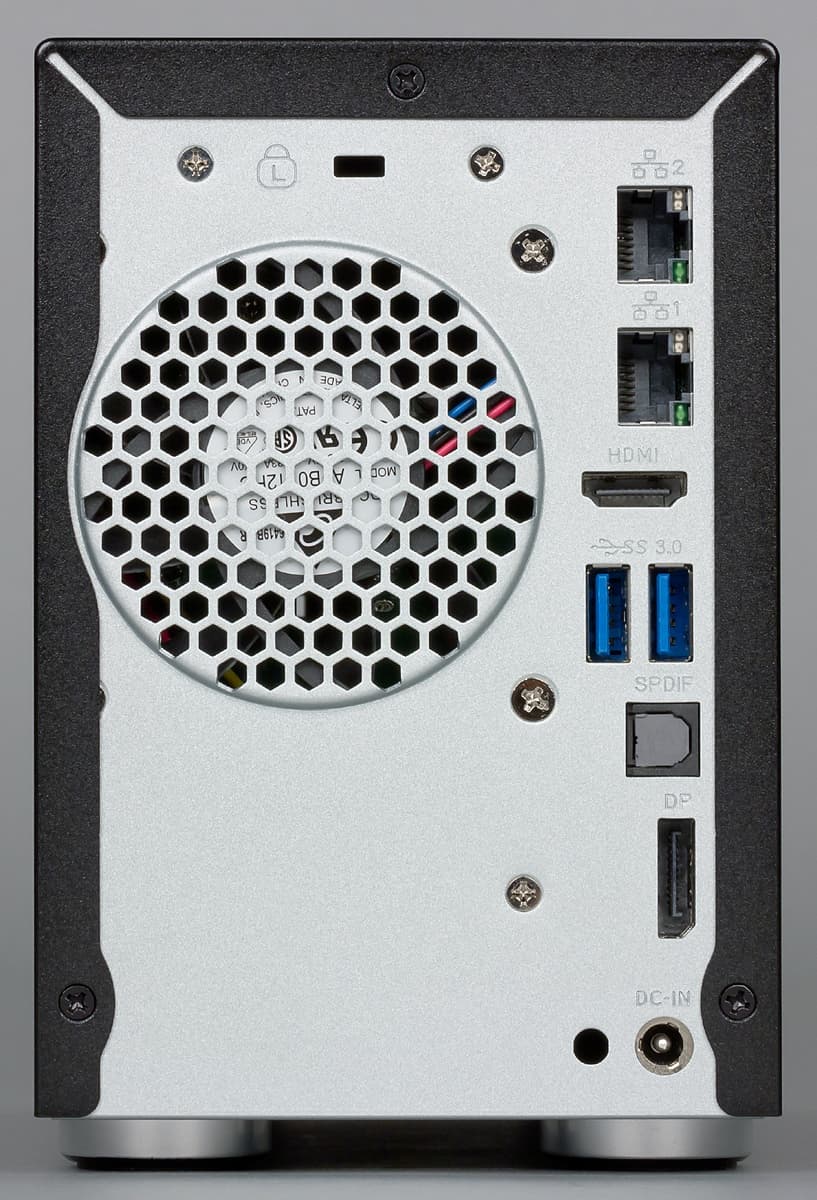

Сверху корпус закрывается крепкой матовой металлической крышкой черного цвета. Задняя панель также из металла, но имеет нейтральный серый цвет. Сверху на ней мы видим отверстие кенсингтонского замка, большую часть панели занимает решетка вентилятора формата 70 мм. Также здесь присутствуют следующие разъемы: два гигабитных сетевых порта со встроенными индикаторами, порт HDMI, два порта USB 3.0, цифровой оптический аудиовыход, порт DisplayPort, вход блока питания. Около последнего есть отверстие для специального хомута крепления кабеля.

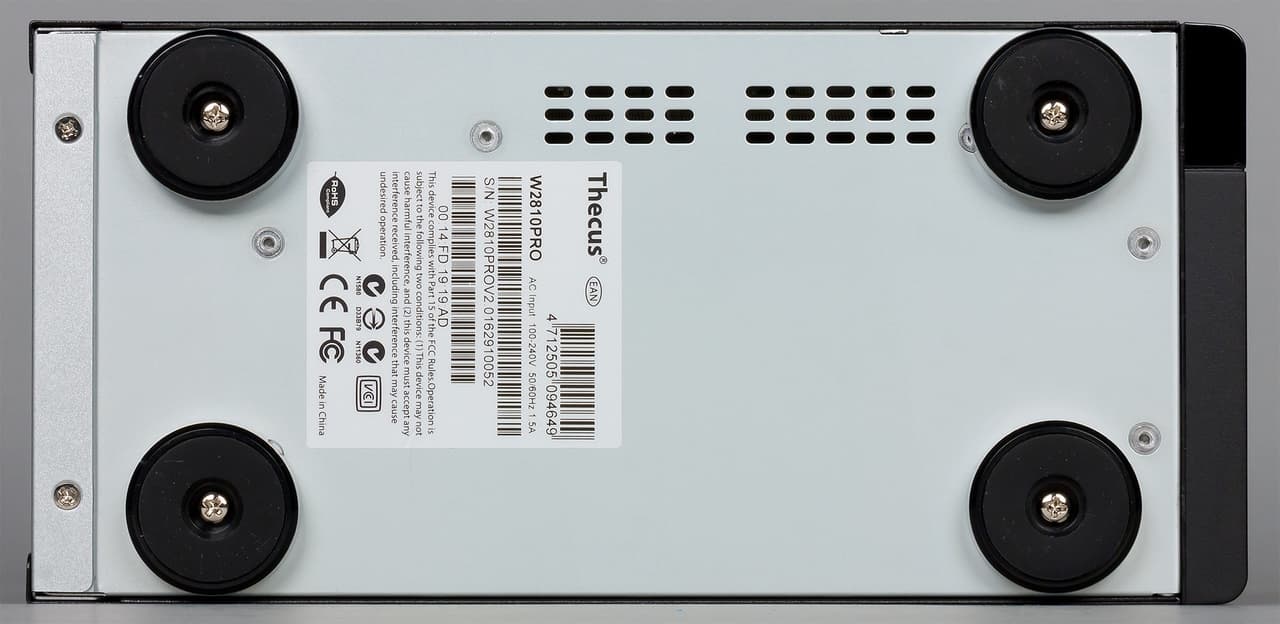

Дно корпуса — некрашеный металл. На нем есть еще одна небольшая решетка для поступления воздуха в корпус, а также четыре крепкие крупные ножки с резиновыми вставками.

В целом, учитывая, что данный производитель редко меняет дизайн корпуса, устройство выглядит немного старомодно. На реальную работу этот момент, конечно, влияет незначительно. Можно говорить о том, что корпус крепкий, практичный и достаточно удобный.

Конструкция и характеристики

Для установки дисков нет необходимости открывать сам корпус накопителя. Но это может понадобиться для других целей, например чистки вентилятора.

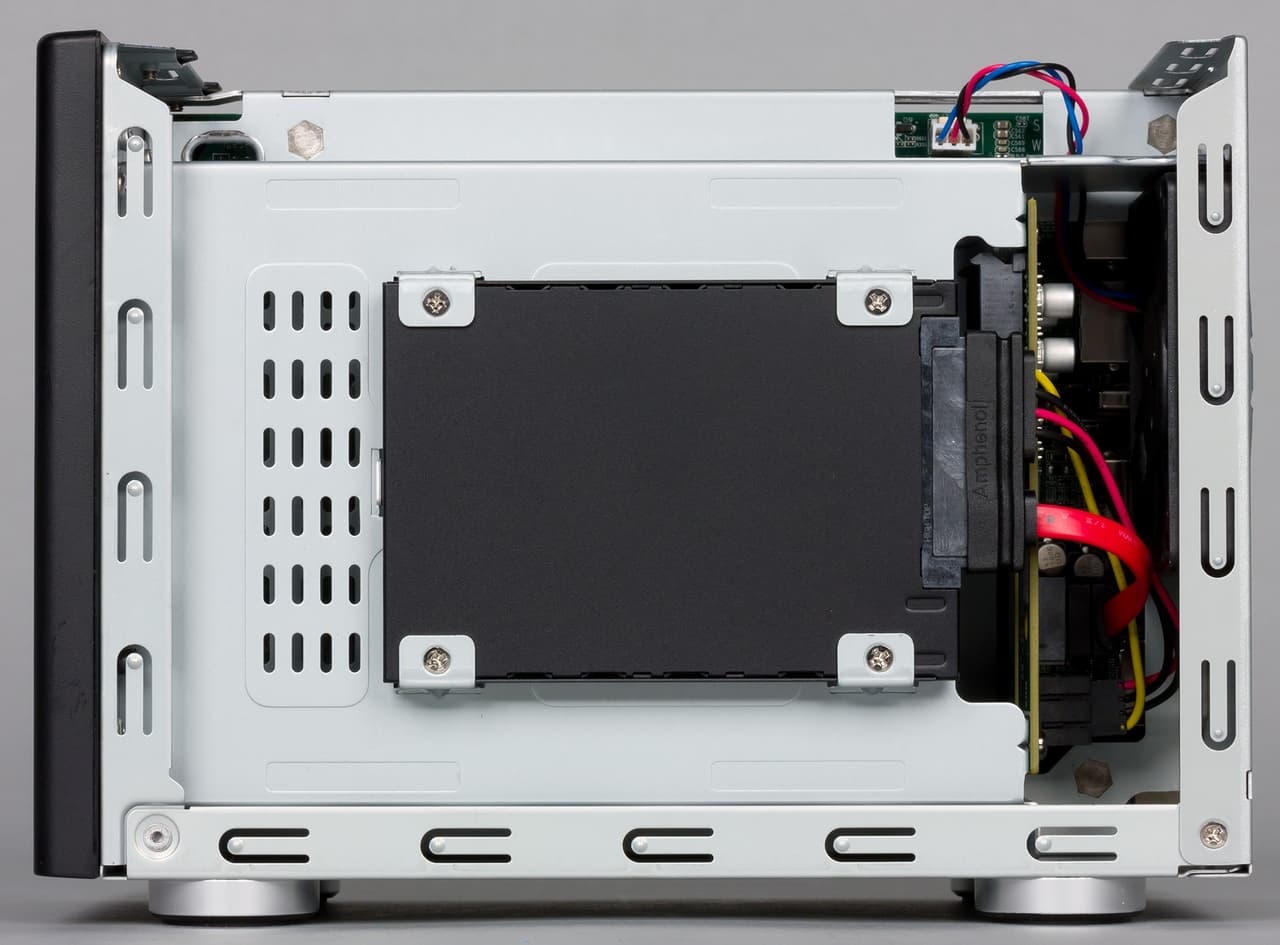

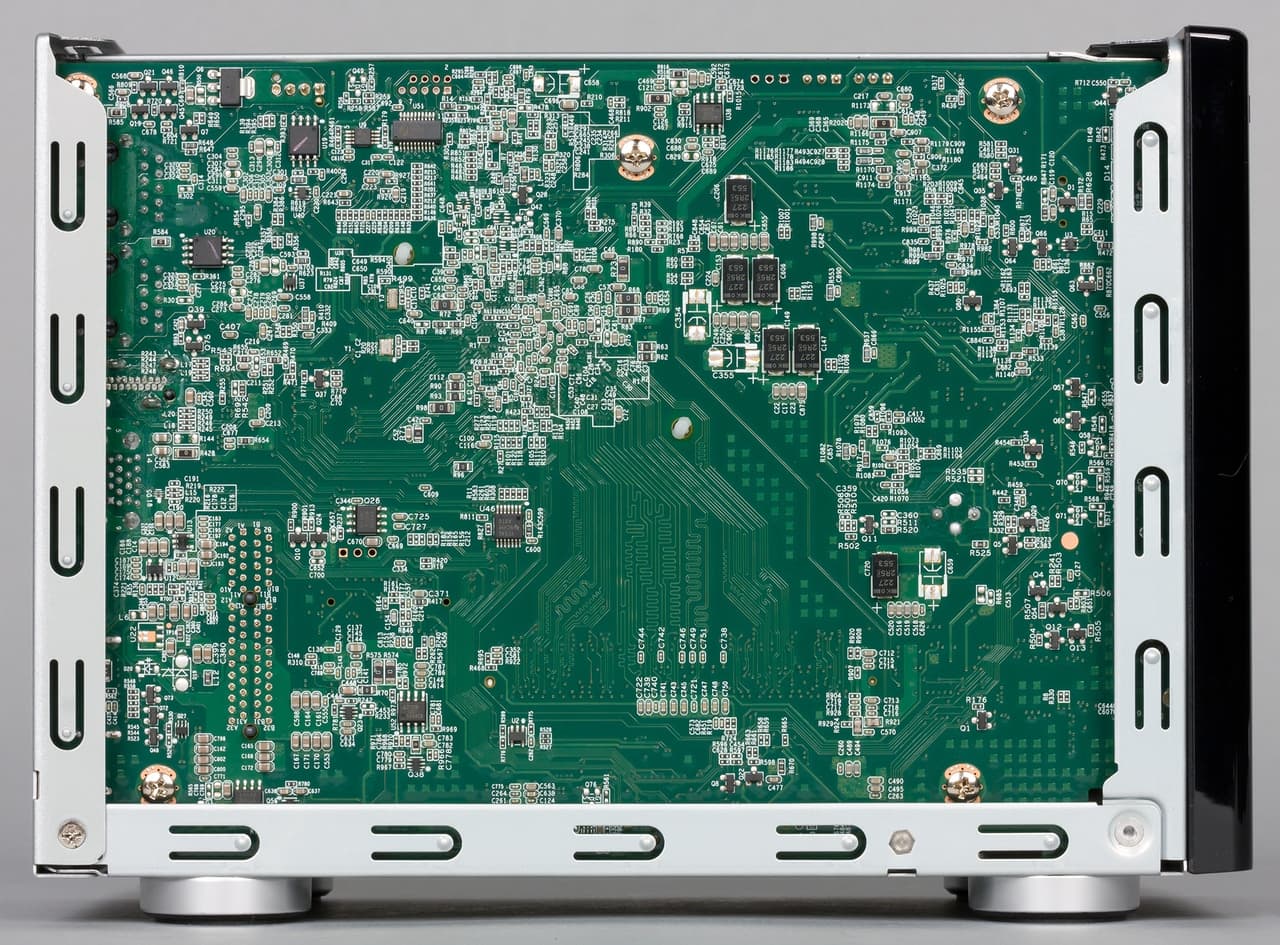

Для снятия верхней крышки достаточно открутить три винта. Внутри мы видим раму из толстого металла. На ней закрепляется печатная плата накопителя, системный SSD и плата с разъемами для подключения дисков.

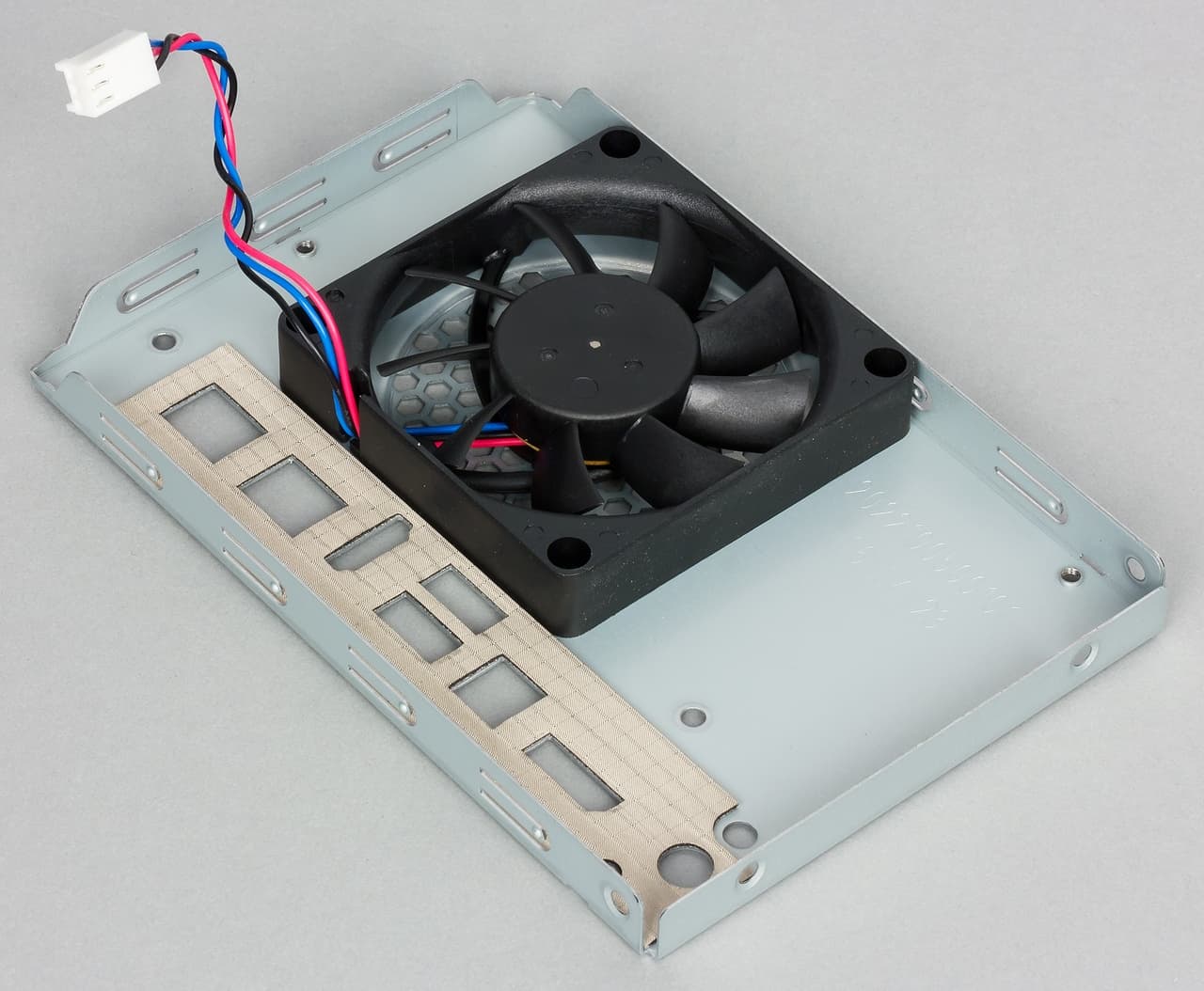

До вентилятора добраться сложнее, но поскольку все собрано на винтах, а не заклепках, эта операция не вызывает серьезных затруднений.

Большую часть внутреннего пространства ожидаемо занимают отсеки для жестких дисков. Вентилятор в системе охлаждения только один. SoC обходится небольшим радиатором. Вентилятор, скорее всего, работает на постоянной скорости около 1500 об/мин, что мы определи косвенно по отсутствию существенных изменений в уровне шума во время тестов. Но увидеть эту цифру получилось только в BIOS. Утилиты для операционной системы или «не видят» показаний или отображают явно ошибочное очень высокое значение. Уровень шума можно оценить как низкий, модель не вызывает раздражения при размещении в том числе и на рабочем столе. Хотя, конечно, в общем случае лучше установить ее в отдельном помещении или хотя бы шкафу.

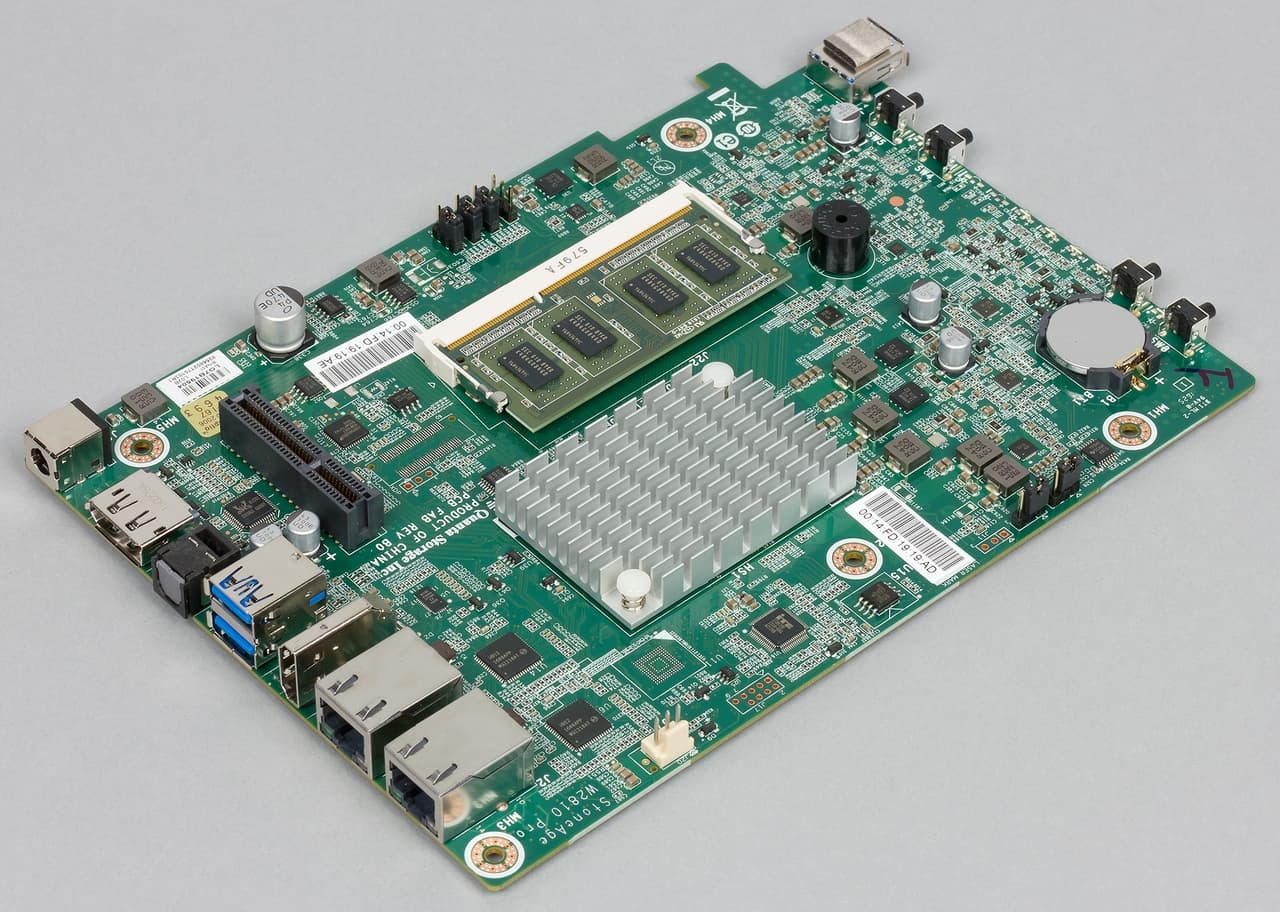

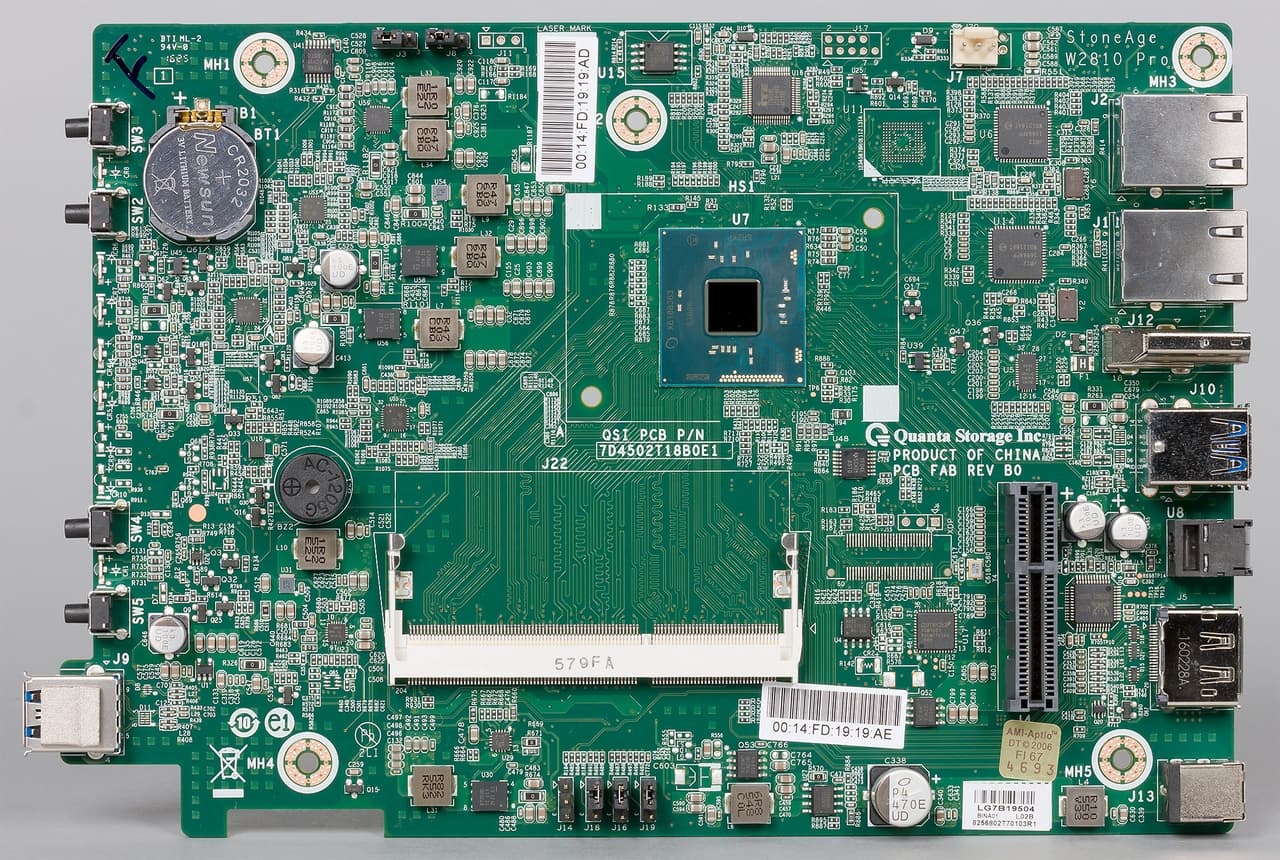

Печатная плата практически не изменилась по сравнению с моделью N2810, которую мы тестировали ранее. Основные внешние отличия состоят в установке цифрового аудиовыхода и порта DisplayPort вместо последовательного порта. Кроме того, отметим отсутствие кнопки сброса.

Накопитель работает на 14-нанометровой SoC Intel Celeron N3160. Этот четырехъядерный чип с поддержкой 64-битного режима работает на штатной частоте 1,6 ГГц (минимальная — 480 МГц) и способен в некоторых сценариях разгоняться до 2,24 ГГц. В него также встроен графический контроллер Intel HD Graphics, без которого не обойтись, поскольку для первоначальной настройки ОС требуется подключение к монитору. TDP чипа составляет 6 Вт, так что он вполне обходится радиатором.

Справедливости ради стоит отметить, что при нагрузке стресс-тестом AIDA64, что конечно является совершенно искусственной ситуацией, процессор в течение часа при достижении температуры около 90 градусов включает тротлинг. После снятия нагрузки температурный режим восстанавливается на уровне 45 градусов на процессоре примерно за полчаса. Состояние винчестеров в этом синтетическом тесте не вызывает нареканий — их температура не превышает 37 градусов. Что касается нагрева дисков во время работы с ними по сети, то максимальное значение, которое удалось увидеть, составляет 42 градуса.

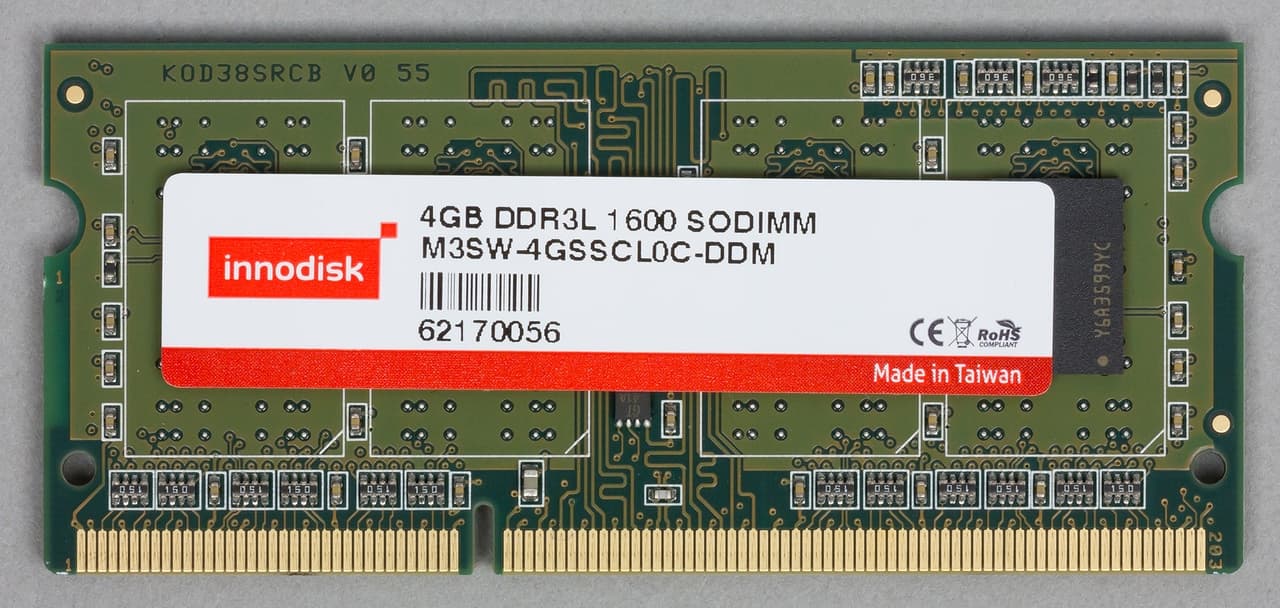

Объем оперативной памяти стандарта DDR3L-1600 устройства составляет 4 ГБ. Модуль установлен в единственный слот на печатной плате и может быть заменен на модель с объемом 8 ГБ, что является максимальным в данном случае. При запуске «чистой» ОС без приложений занято около половины оперативной памяти.

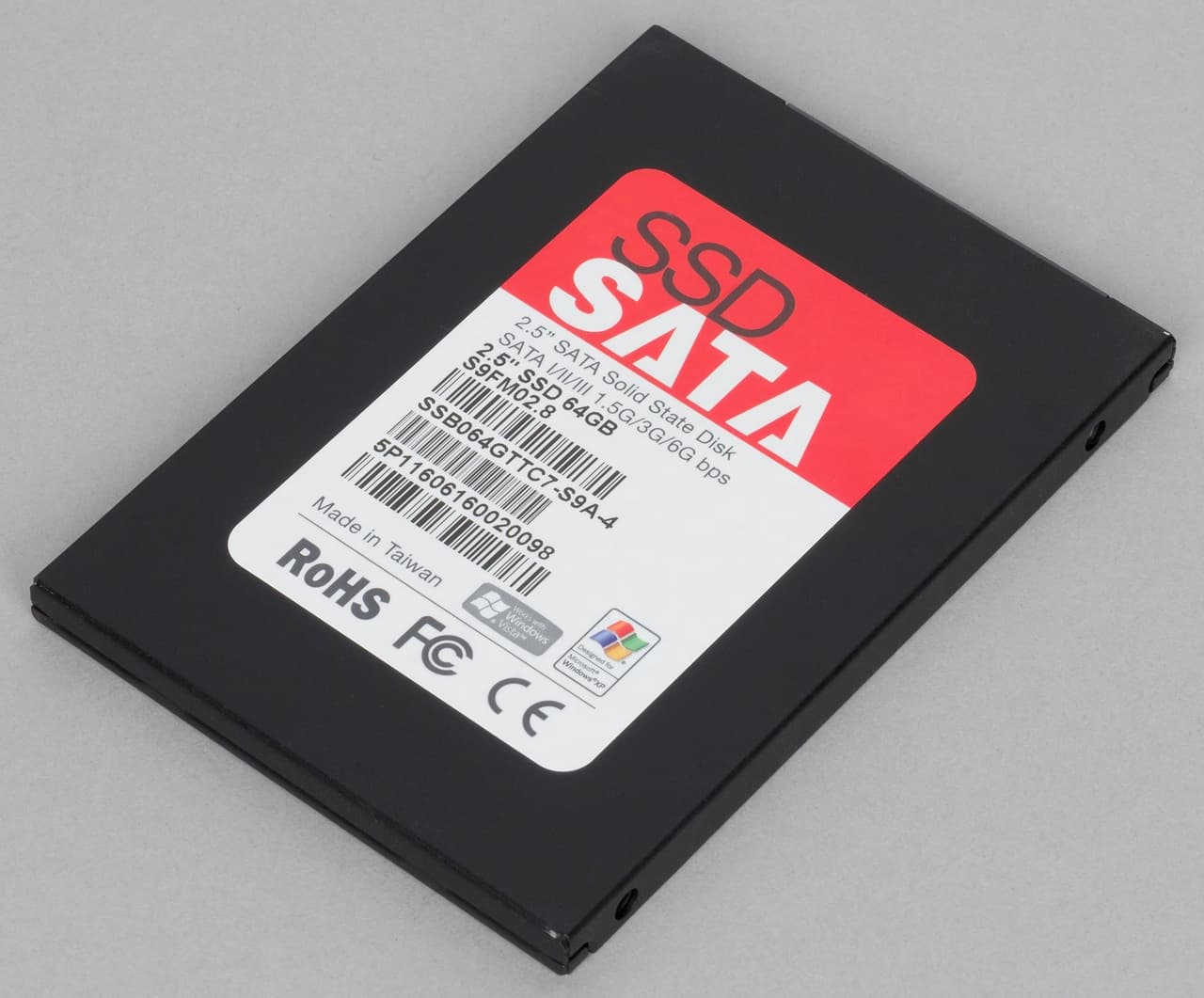

Системный твердотельный накопитель неизвестного производителя имеет объем 64 ГБ из которых на свежей системе свободно около 40 ГБ. Раздела восстановления здесь не предусмотрено, так что в случае проблем и необходимости переустановки ОС придется где-то искать образ.

Впрочем, в любом случае для критических данных и сервисов рекомендуется использовать резервное копирование. SSD подключен кабелем к бекплейну и при необходимости может быть заменен на любую другую модель накопителя.

Контроллер для обслуживания портов USB 3.0 встроен в SoC. Для сетевых контроллеров и звукового кодека установлены внешние чипы — две микросхемы Intel i210 и Realtek ALC262 соответственно. К сожалению, технологий удаленного управления и мониторинга в данном продукте не реализовано. В случае проблем с загрузкой ОС придется подключать монитор с клавиатурой и разбираться с этим на месте.

А вот с SATA все сложнее. SoC имеет только два порта для обслуживания дисков, так что производитель добавил контроллер ASMedia. При этом встроенные в процессор порты работают с SSD и первым дисковым отсеком, а внешний контроллер отвечает за второй дисковый отсек.

Рассматриваемая модель относится к компактному сегменту, так что слотов для установки карт расширения в ней не предусмотрено. При необходимости подключения дополнительного оборудования можно воспользоваться портами USB 3.0.

Ключевой особенностью продукта является работа под управлением операционной системы Windows Storage Server 2012 R2 Essential. Это решение поддерживает большинство серверных технологий Microsoft, включая Azure, Data Deduplication, BitLocker и Storage Spaces, и может выступать в роли серверов Active Directory, DNS, DHCP и WINS. Обратим внимание на наличие в комплекте пятидесяти клиентских лицензий, которых должно с запасом хватить для большинства сценариев использования данного оборудования.

Если сравнивать данный продукт с традиционными моделями сетевых накопителей, то с точки зрения аппаратного обеспечения модель можно считать вполне современной и быстрой. Однако если посмотреть на программное обеспечение, то большинство других устройств сравнимого класса, работающих на базе операционных семейств семейства Linux, обеспечивают «из коробки» более удобные и простые средства настройки и обслуживания, не говоря уже о возможности легкого способа расширения функций путем установки готовых дополнительных пакетов. Так что Thecus W2810Pro будет интересен преимущественно тем, кто заинтересован именно в реализации функционала серверной ОС от Microsoft (и имеет соответствующий опыт) для обслуживания небольших офисов или интеграции в инфраструктуру предприятия. Покупать эту модель с целью переустановки операционной системы будет несколько странно, поскольку в ее стоимости заложена немалая цена Microsoft Windows Server. Хотя технически такая операция вполне возможна.

Сборка и настройка

Устройство, по сути, представляет собой стандартный компьютер в компактном корпусе. Для начала работы с ним необходимо воспользоваться монитором и клавиатурой/мышкой. Это потребуется для первоначальной настройки операционной системы Microsoft Windows Storage Server 2012 R2 Essentials.

Данная особенность может быть минусом для некоторых компаний, поскольку сегодня не во всяком небольшом офисе может найтись это дополнительное оборудование. Диски на первом этапе можно не добавлять, поскольку ОС находится на штатном SSD и ей не требуются дополнительные накопители.

Настройка Thecus W2810Pro   Настройка Thecus W2810Pro

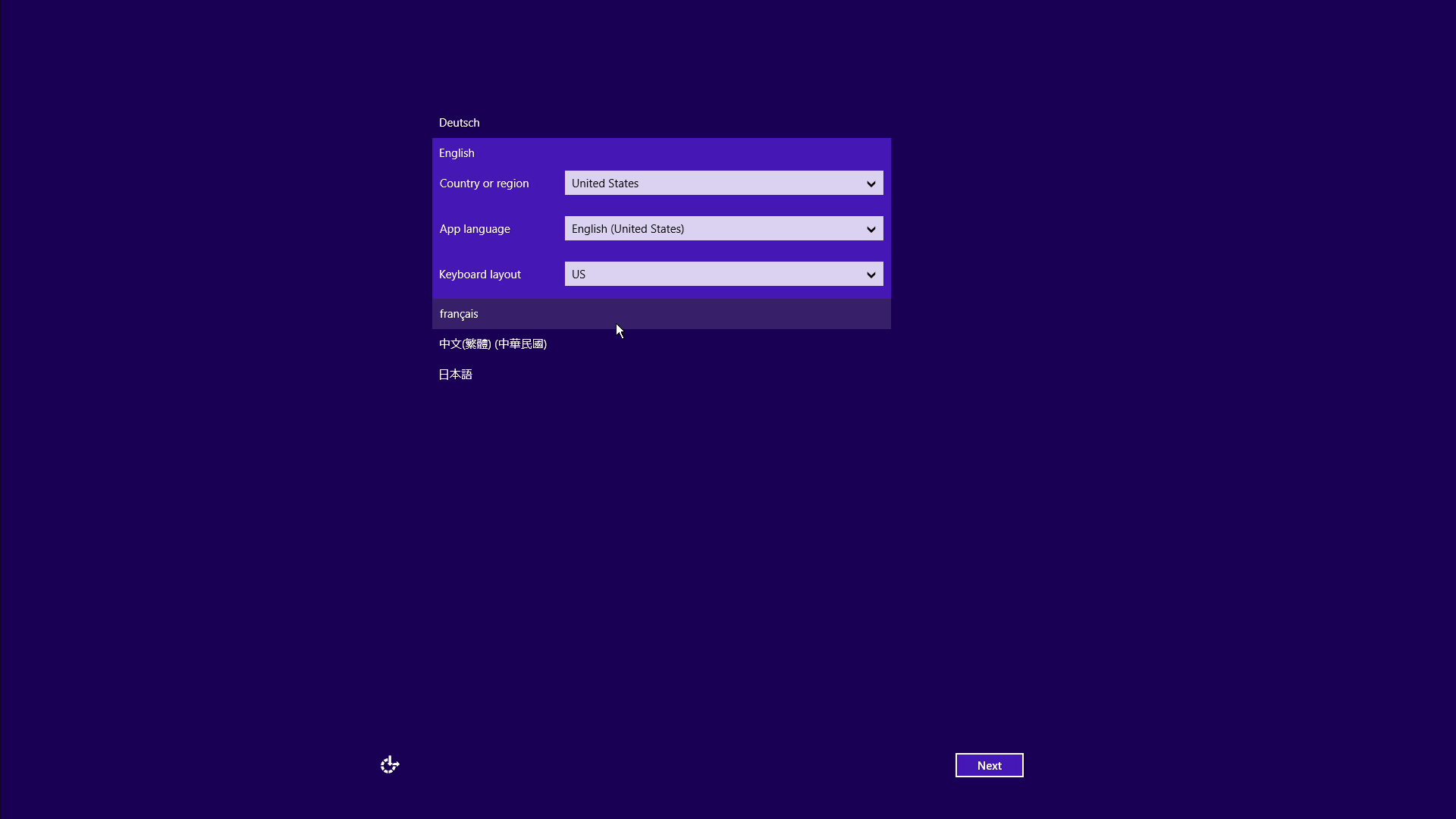

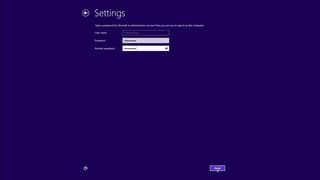

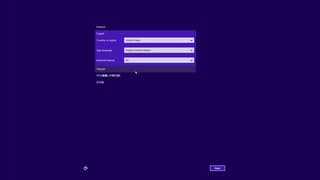

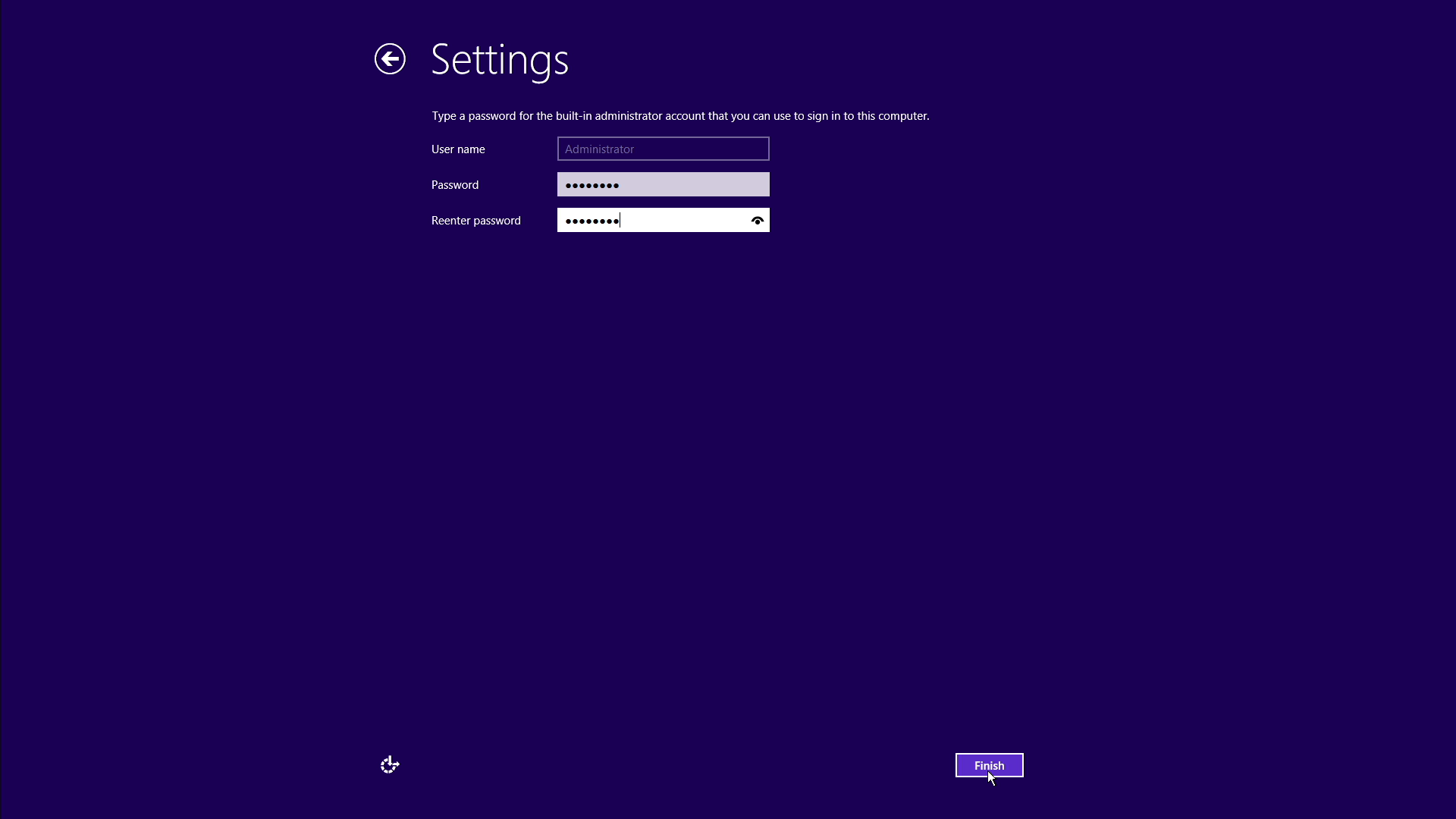

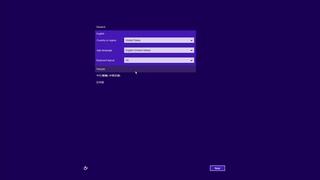

После включения устройства запускается мастер базовой настройки операционной системы. В частности вы выбираете язык (на этом этапе в списке их только пять и русского нет, но можно добавить его позднее, хотя на упаковке накопителя рекламируется наличие 36 локализаций) и региональные параметры, вводите ключ продукта с наклейки на корпусе и придумываете пароль администратора (обязательно сложный).

Настройка Thecus W2810Pro   Настройка Thecus W2810Pro

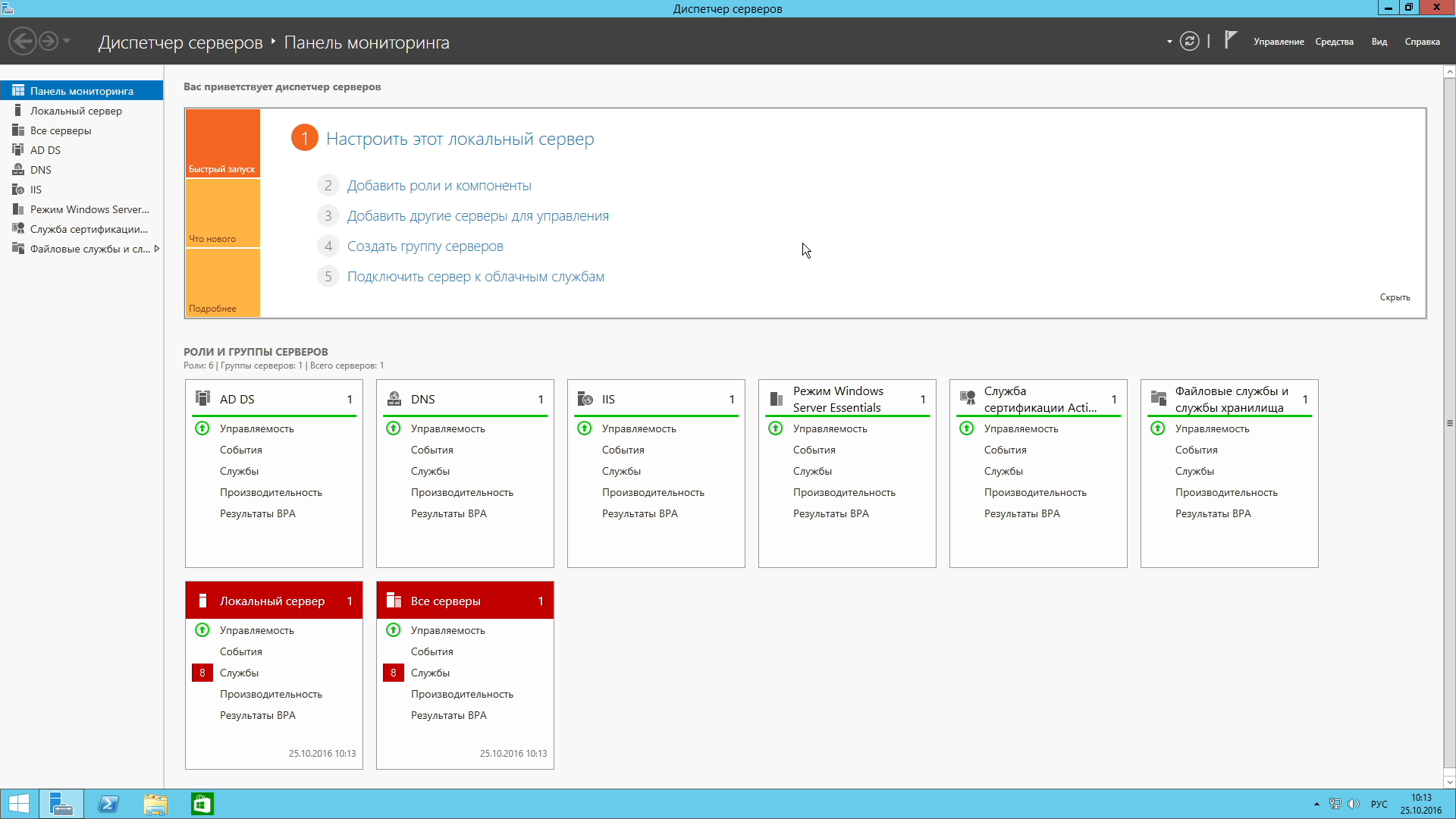

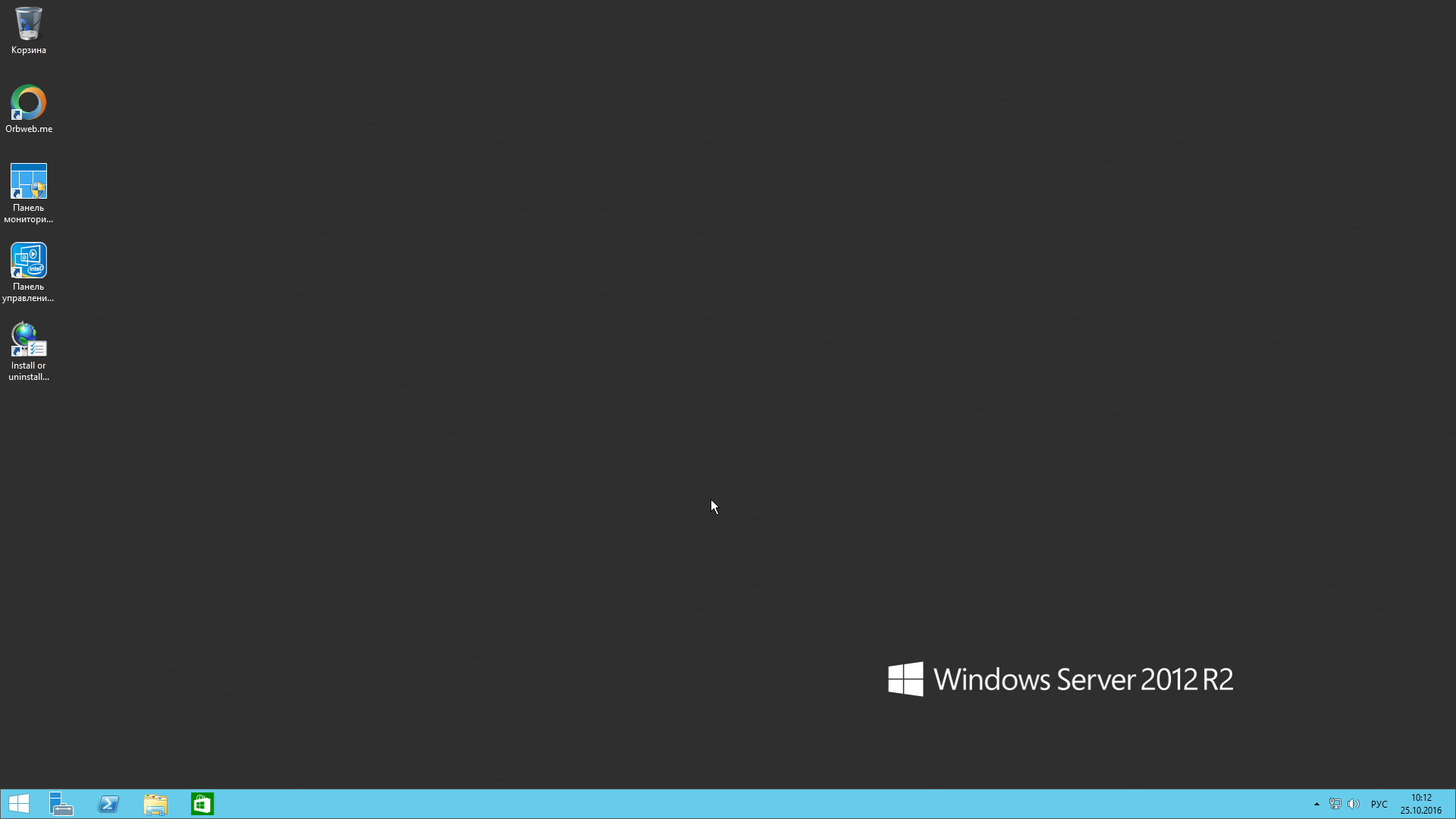

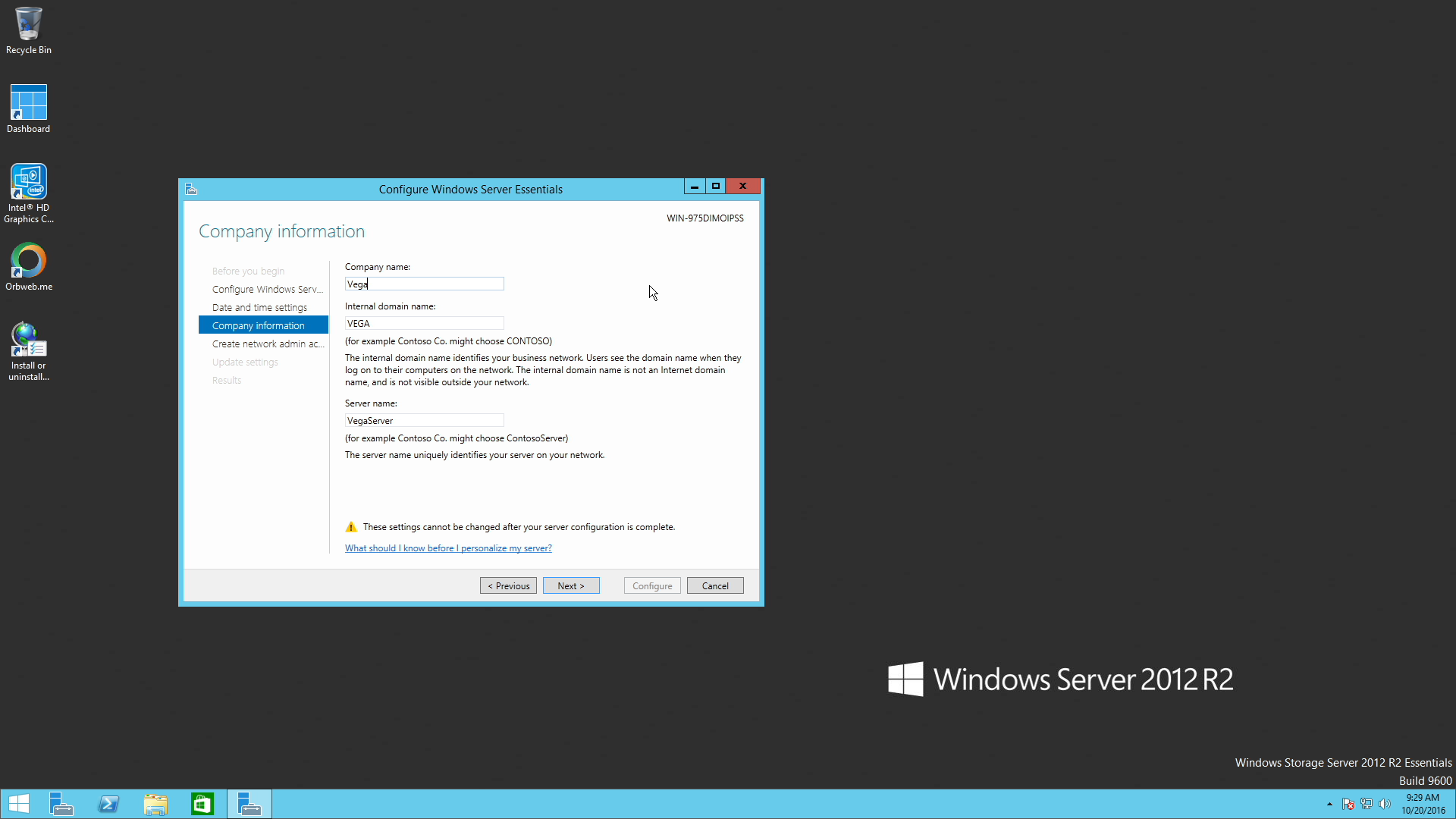

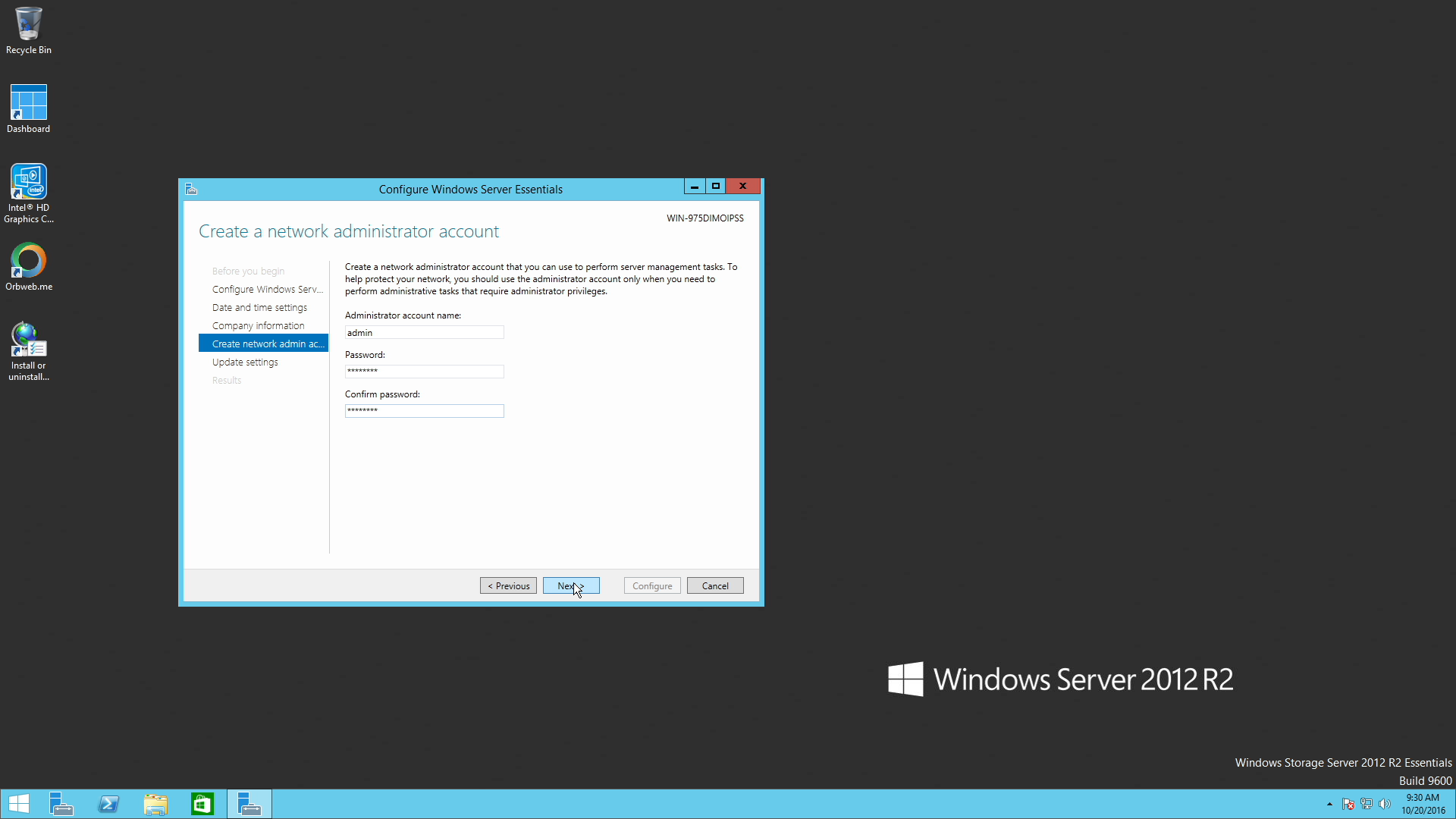

Далее после входа в ОС предлагается еще один помощник настройки для функций непосредственно сервера. Здесь вы настраиваете встроенные часы, что важно для всей инфраструктуры, указываете название компании, домена и сервера (их нельзя будет изменить без переустановки сервера), создаете аккаунт сетевого администратора, выбираете режим установки обновлений ОС. После этого следует несколько перезагрузок, после этого уже можно начинать полноценную работу с сервером. На этом этапе вы можете отключить монитор и устройства ввода и использовать для работы с сервером удаленный рабочий стол.

Заметим, что вы получаете именно полноценную среду серверной ОС от Microsoft, а из помощников присутствуют только те, что были предусмотрены ее разработчиками. А некоторые из операций, например добавление русского языка для интерфейса ОС, осуществляются через стандартную «Панель управления». То есть с точки зрения простоты и удобства работы, этот вариант существенно более сложный, чем в популярных основанных на Linux устройствах. Если, конечно, вы не являетесь специалистом со стажем по продуктам Microsoft.

Настройка Thecus W2810Pro   Настройка Thecus W2810Pro

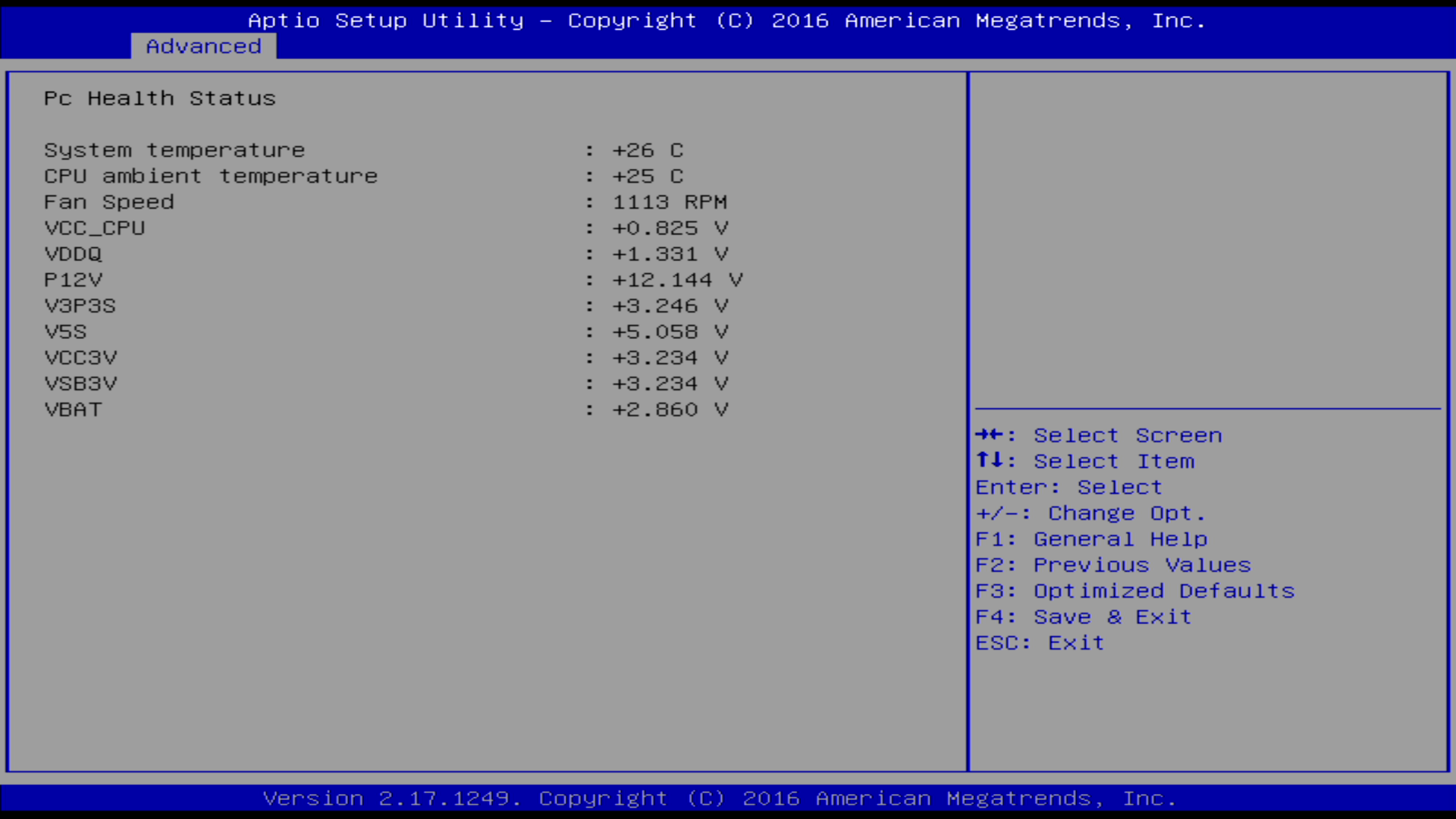

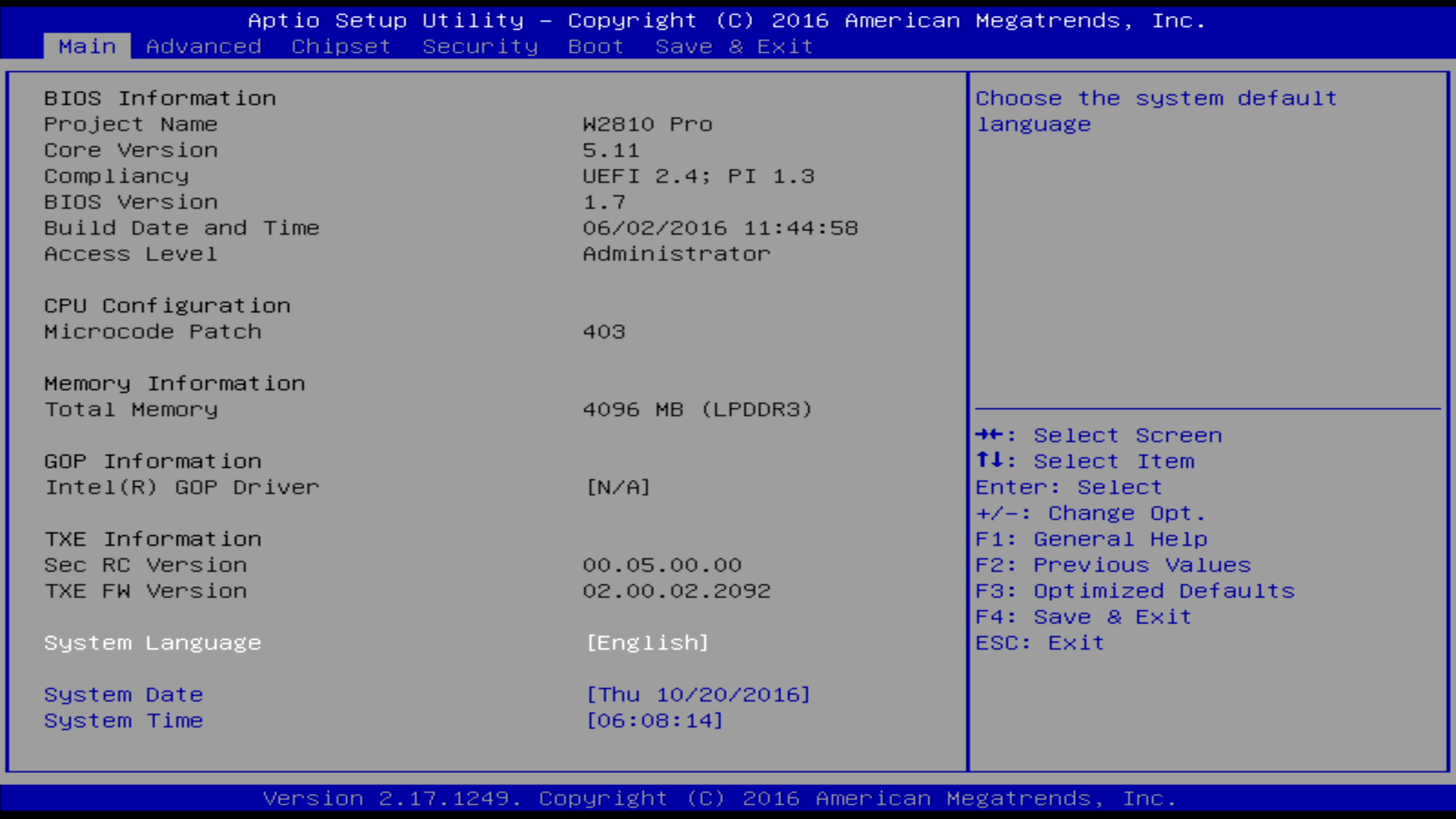

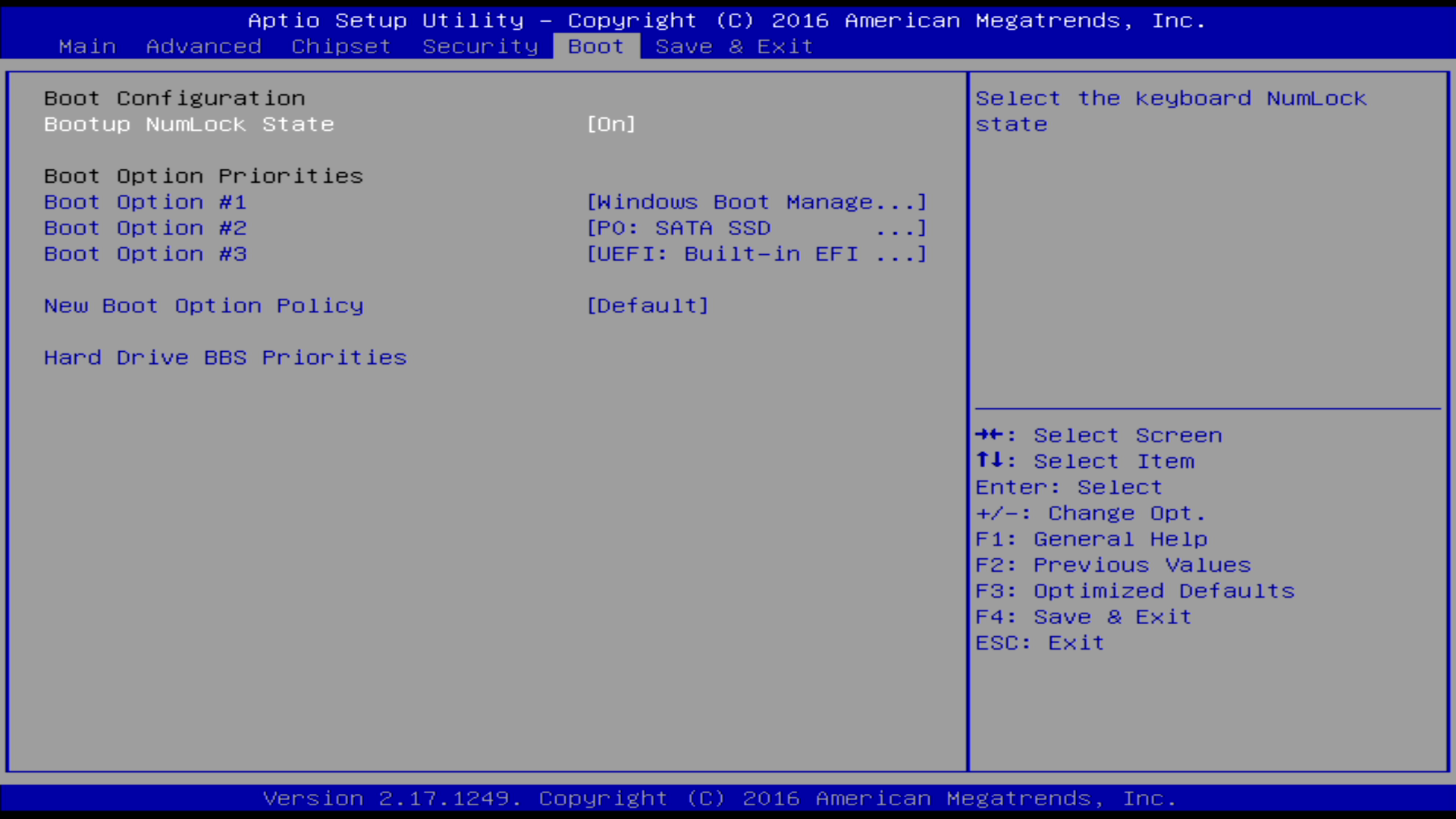

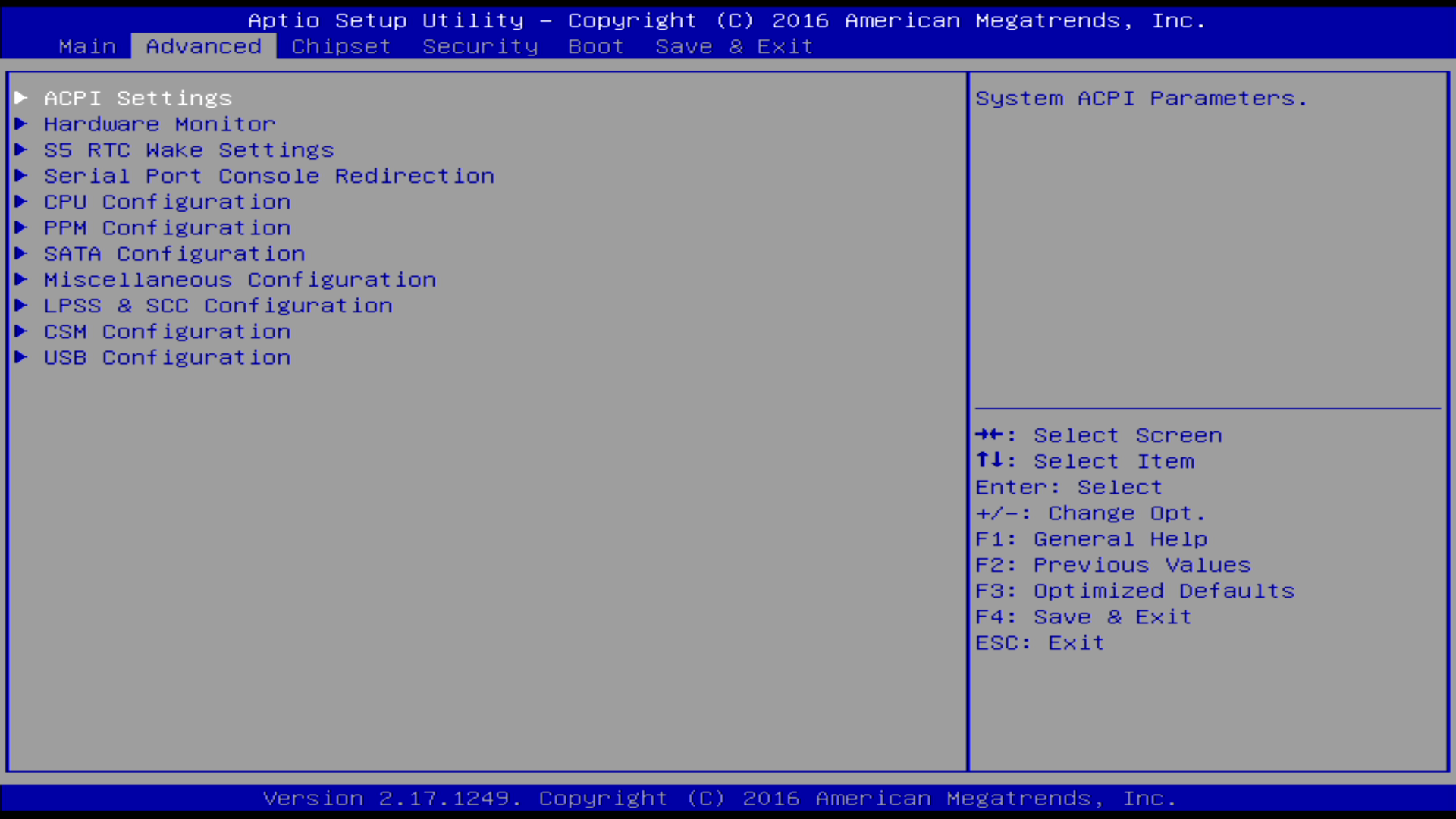

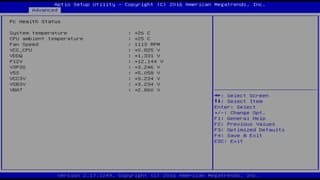

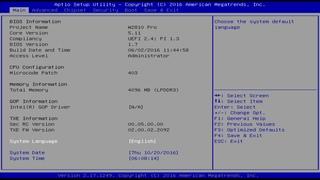

В некоторых случаях может пригодиться возможность войти в стандартный BIOS для изменения параметров системы. Опций здесь представлено достаточно много, хотя конечно для сценария работы сервером мало что интересного. Если только настройка опций управления питанием, например, включения по расписанию и WOL.

Настройка Thecus W2810Pro   Настройка Thecus W2810Pro

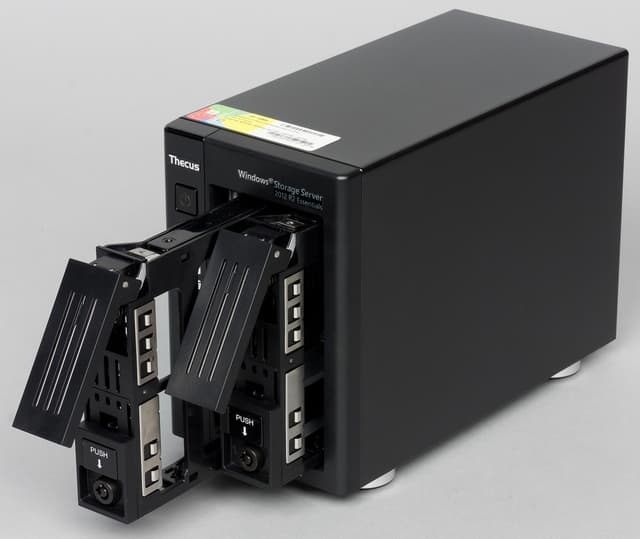

Установка винчестеров не отличается от обычной их инсталляции в компьютер с учетом наличия поддержки горячей замены. Заметим, что накопители формата 3,5″ можно закрепить на рамках и без использования винтов. А вот для 2,5″ устройств они обязательно понадобятся.

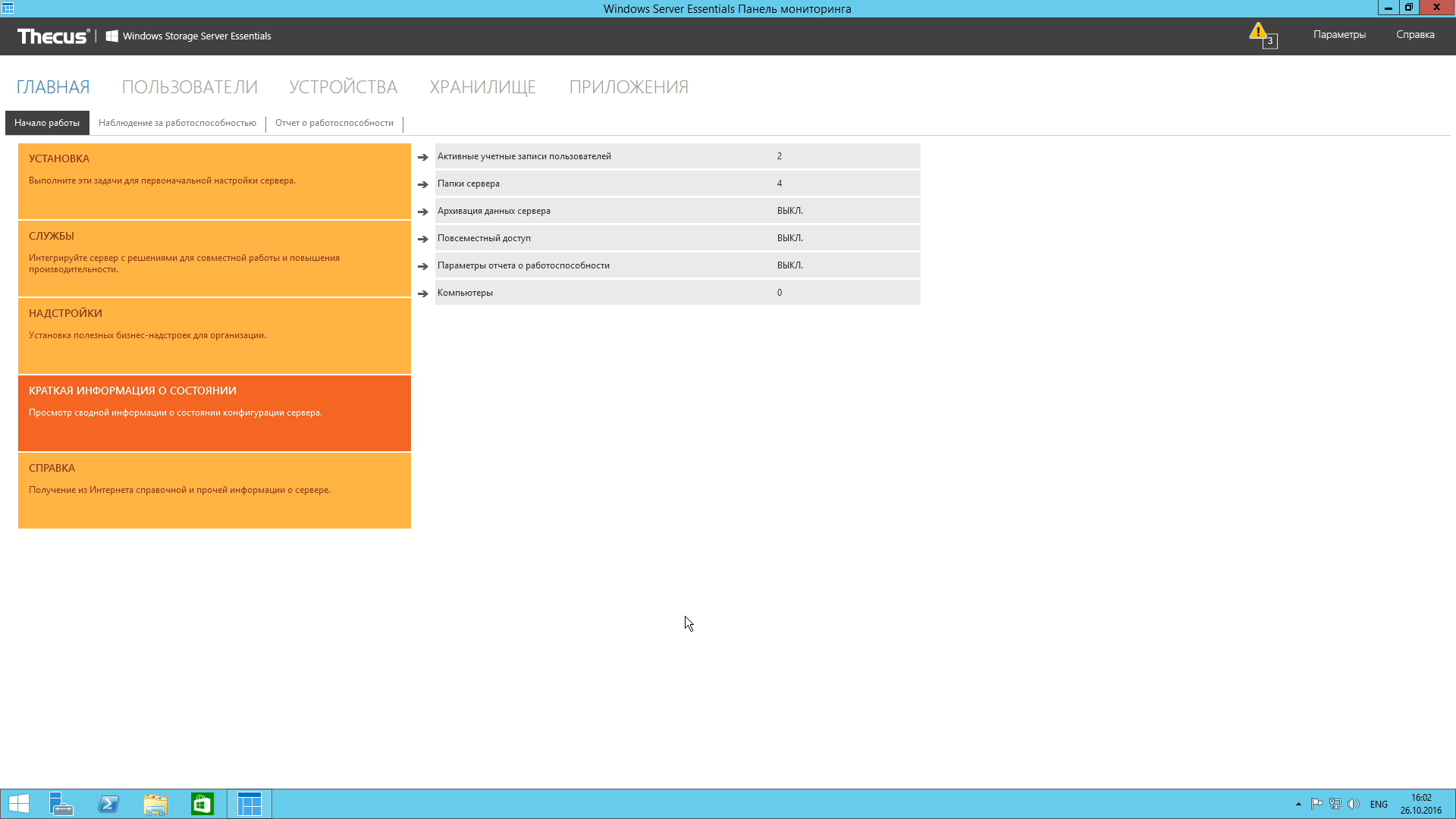

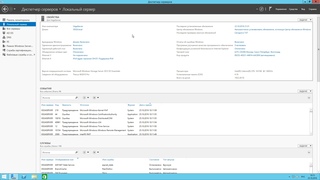

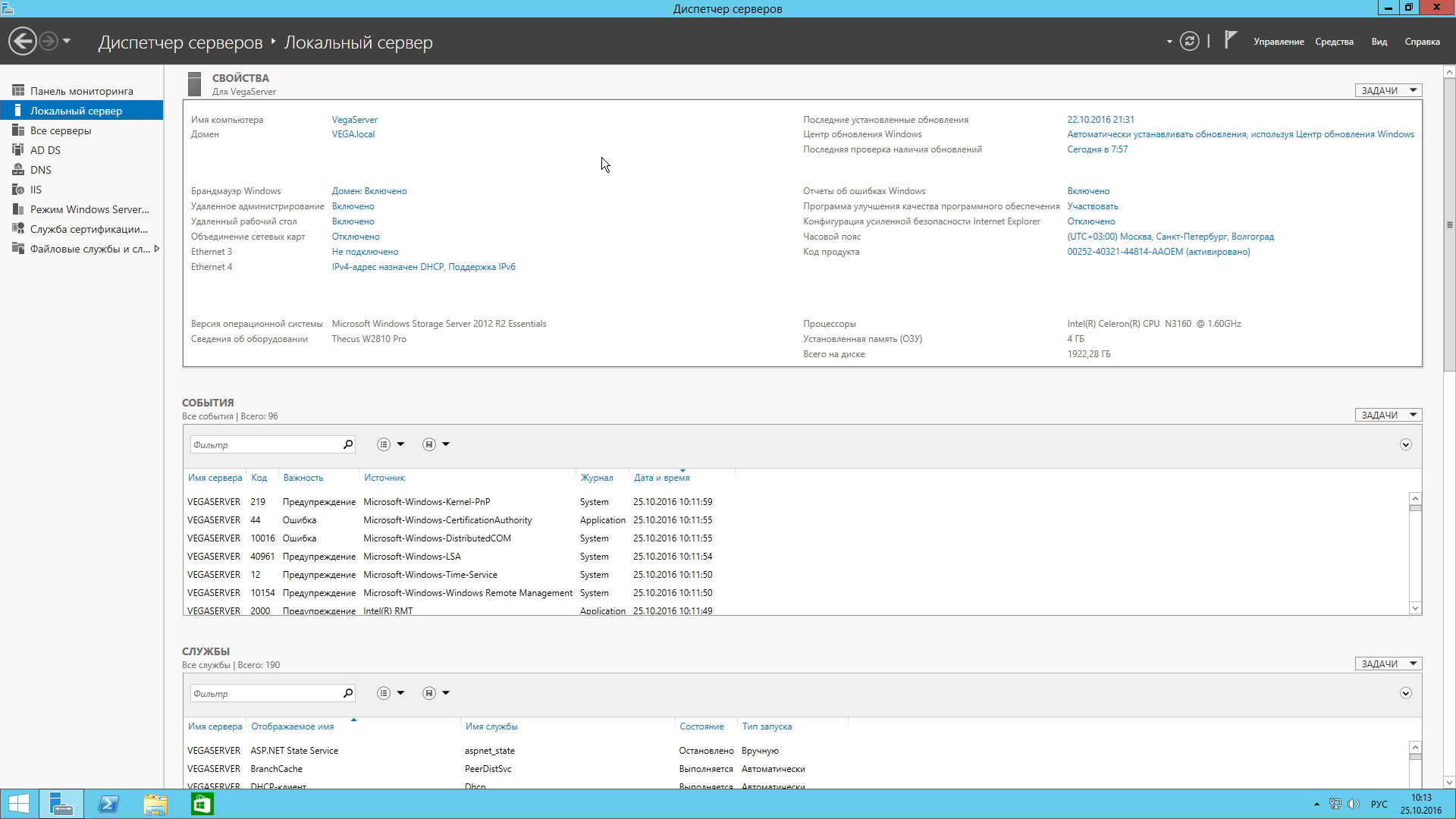

Далее для администрирования сервера можно использовать подключение удаленному рабочему столу и другие сетевые технологии. На Microsoft Windows Storage Server 2012 R2 Essentials предустановлены штатные инструменты для помощи администратору, в частности «Диспетчер серверов».

Настройка Thecus W2810Pro   Настройка Thecus W2810Pro

На наш взгляд, работа с данным продуктом требует наличия определенных знаний и опыта. Так что для сегментов SOHO/SMB использование этой ОС не всегда может быть оправданно.

Настройка Thecus W2810Pro   Настройка Thecus W2810Pro

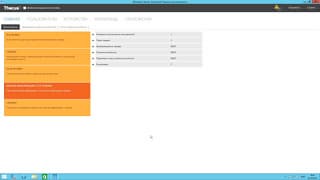

Производитель сетевого накопителя не предоставляет практически никакой информации о работе с устройством и отдает этот вопрос полностью на откуп компании Microsoft. В частности, в FAQ на сайте по этому оборудованию есть только несколько десятков простых вопросов. Так что перед нами явно не рассчитанный на массового пользователя аппаратно-программный комплекс, ориентированный на профессиональное применение.

Тестирование

Учитывая вышесказанное, прямое сравнение Thecus W2810Pro с устройствами на базе Linux будет не очень корректно из-за существенно отличающихся функций программного обеспечения и сценариев использования. С другой стороны, понимать, чего же можно ожидать от данной модели именно с точки зрения скорости сетевого доступа все-таки интересно. Так что в этом разделе мы проведем несколько тестов производительности сетевого доступа. Локальную работу на сервере проверять не будем.

Как обычно, нами были использованы жесткие диски WD Red объемом 2 ТБ. Основной тестовый пакет — все тот же Intel NASPT с шаблонами для больших файлов. Клиентом выступает современный компьютер на базе процессора семейства Intel Core, работающий под управлением 64-битной Windows 8.1. Объем оперативной памяти на нем специально ограничен 2 ГБ для снижения эффекта кэширования на стороне клиента. Используемое сетевое оборудование включает в себя сетевой контроллер Intel I350-T2 и коммутатор D-Link DGS-3200-10. И на исследуемом сетевом накопителе и на клиенте установлены все обновления на момент запуска бенчмарков. Обратите внимание, что оценки для первой группы приводятся для подключения сервера к сети только через один гигабитный порт. Вариант использования сразу двух портов мы проверим отдельно.

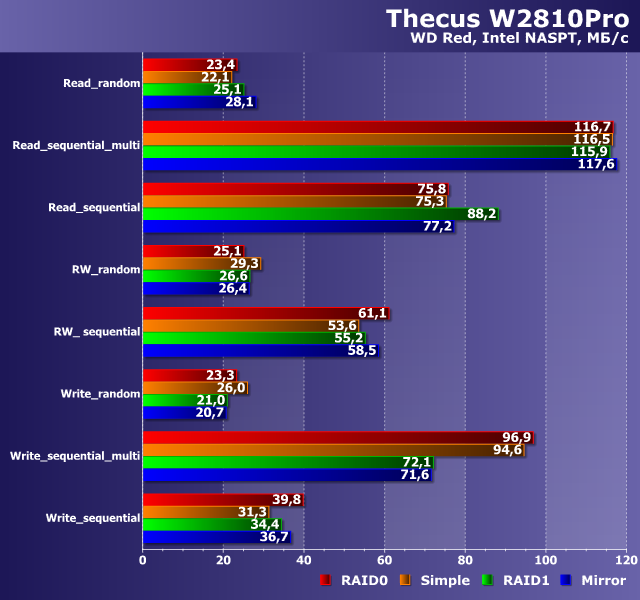

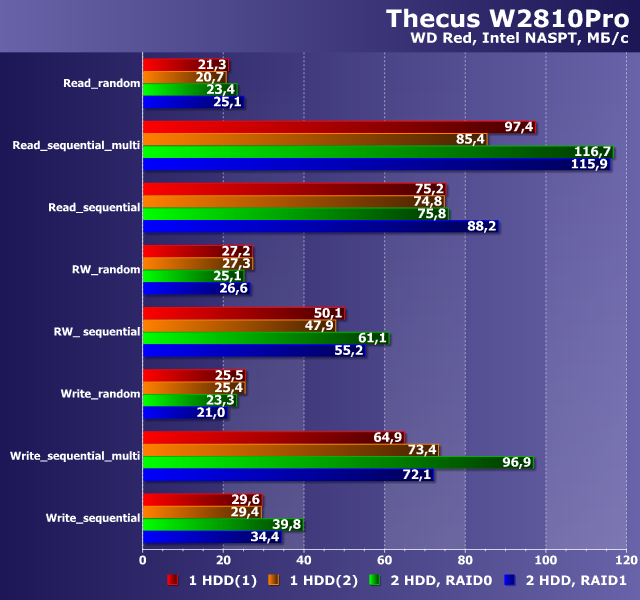

На первом графике представлены результаты стандартных тестов сетевого доступа. Для них на сервере (сетевом накопителе) были организованы обычные дисковые тома на первом и втором дисках, а также использовались программные режимы чередования и зеркала для двух винчестеров. Далее на томе создавалась папка общего доступа, к которой обращался клиент. Никаких специальных оптимизаций или настроек ОС не проводилось.

Производительность Thecus W2810Pro

Максимальная скорость вполне соответствует использованному гигабитному сетевому контроллеру. Однако достигается она только на многопоточном чтении, все остальные шаблоны с последовательными операциями заметно медленнее. Особенно расстраивает сценарий записи в один поток. Получается, что для таких задач, как резервное копирование с одного клиента в один момент времени вы можете рассчитывать не более чем на 40 МБ/с, что достаточно грустно, учитывая использованную платформу и стоимость модели.

Из других моментов стоит отметить небольшие отличия между первым и вторым винчестером, обусловленные вероятно подключением их к разным контроллерам. Но критичными их назвать нельзя, хотя это и может повлиять на работу дисков в массиве.

Зеркало показывает преимущество на операциях чтения, что может быть связано с оптимизацией драйвера, способного считывать данные сразу с двух дисков. Массив с чередованием имеет существенный рост скорости для потоковых многопоточных операций. Но не забываем, что он не является отказоустойчивым, так что, скорее всего, не будет использоваться для реальных проектов.

Для двухдисковых накопителей поддержку Storage Spaces сложно назвать востребованной, но с точки зрения унификации или других требований, это может быть полезно. Учитывая более сложную структуру работы с дисками в этом случае, интересно будет сравнить влияние на производительность. На графике ниже представлены результаты двухдисковых массивов из первого теста и конфигураций Simple и Mirror для Storage Spaces.

Производительность Thecus W2810Pro

Небольшая разница в производительности между парами конфигураций есть, но в большинстве сценариев сложно назвать ее существенной. Единственное, что потеряет пользователь при работе со Storage Spaces в режиме Mirror — ускорение скорости однопоточного чтения.

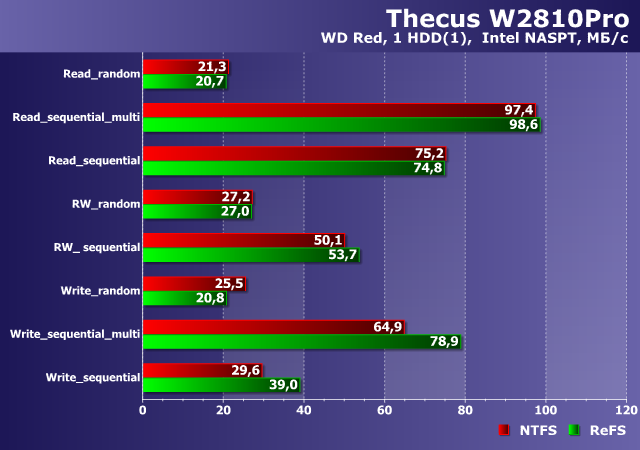

Третий график показывает сравнение производительности сетевого доступа при использовании на сервере файловой системы ReFS вместо более привычной NTFS.

Производительность Thecus W2810Pro

Новая файловая система имеет заметное преимущество в сценарии мультипоточной записи, остальные результаты очень близки. Так что по скорости сетевого доступа можно их не выбирать.

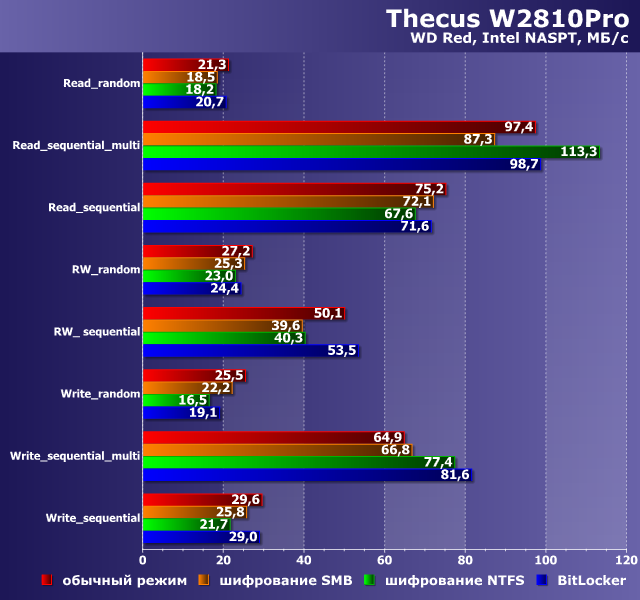

Последний тест, который мы провели с данным устройством — исследование скорости работы при использовании шифрования. Использованные конфигурации предоставляют разные возможности, но удобно собрать их все вместе на одном графике. Данная группа тестов проводилась с одним винчестером в первом отсеке, отформатированным в NTFS. Первый участник — обычный режим без дополнительных опций. Во втором использовалось шифрование протокола SMB, представленное в версии 3.0. Третий тест — шифрование папки NTFS штатными средствами со стороны клиента. И последние результаты были получены при использовании технологии BitLocker на сервере.

Производительность Thecus W2810Pro

Что касается шифрования протокола, то в большинстве сценариев оно вызывает падение скорости обмена данными между сервером и клиентом не более чем на 15% и только в одном шаблоне разница превышает 20%. Несколько неожиданно выглядят результаты конфигурации с шифрованием NTFS. При многопоточном чтении и записи скорость даже выросла — примерно на 15% и 20% соответственно. Тогда как в остальных сценариях она ниже на 10%..35%. BitLocker также позволил увеличить скорость многопоточной записи на четверть, а случайная запись столько же потеряла. В других шаблонах разница не превышает десяти процентов.

Заключение

Сетевой накопитель Thecus W2810Pro по сути представляет собой компактный x86-совместимый компьютер, корпус которого позволяет установить в дополнение к системному накопителю два стандартных жестких диска формата 3,5″. При этом сердцем его современной аппаратной платформы служит четырехъядерная SoC компании Intel. Устройство оборудовано встроенным твердотельным накопителем для операционной системы, имеет два видеовыхода и порты USB 3.0. Кроме того, в нем установлено сразу два гигабитных сетевых контроллера. Объем оперативной памяти составляет 4 ГБ и может быть при необходимости удвоен. Корпус имеет традиционный для сетевых накопителей дизайн, поддерживает горячую замену жестких дисков, а также отличается невысоким уровнем шума.

Ключевым отличием данной модели является использование в качестве операционной системы Microsoft Windows Storage Server 2012 R2 Essentials. С одной стороны, это позволяет эффективно интегрировать устройство в экосистему Microsoft и реализовать на его базе фирменные дополнительные сервисы, так что можно даже говорить о том, что это не просто сетевой накопитель, а минисервер. С другой стороны, для администрирования этой ОС требуются определенные знания и опыт.

Прямое сравнение с моделями на базе операционной системы Linux в данном случае провести сложно. На стороне последних будет простота настройки, поддержка установки дополнительных пакетов, облачные сервисы «из коробки», меньшая стоимость и более высокая скорость работы в основном сценарии. Тогда как Thecus W2810Pro может ответить только наличием ОС Microsoft со всеми ее плюсами и минусами.

На момент подготовки материала, предложений данной модели на локальном рынке было совсем мало. Указанная в них стоимость составляла около 33 000 .
