IP-камера наблюдения Arecont AV40185DN-HB: профессиональный аппарат с 40-мегапиксельным панорамным обзором

Как и в любой отрасли, разрабатывающей и выпускающей сложную технику, в видеонаблюдении существует несколько ценовых и качественных ниш. Упрощенно рынок можно разделить на два сегмента: любительский и профессиональный. Главные различия между этими сегментами очевидны. В любительском классе упор делается на дешевизну конструкции и поставки, на простоту установки и эксплуатации «из коробки», включая активацию широко распространившихся облачных сервисов с жесткой привязкой камер к этим фирменным сервисам. Недостатки? А как же! Ограниченность условий применения, общая ненадежность и склонность к отказам. Что касается пресловутого облачного сервиса (такого, казалось бы, удобного средства), то случись какая-то поломка сервера или неполадки связи — считай, что нет и камеры. А что в профессиональном секторе? Здесь все наоборот. Разработчики профессиональной техники вспоминают о стоимости своих продуктов в последнюю очередь, ставя на первое место надежность материалов и конструкции, качество сборки, функциональность и устойчивость встроенного программного обеспечения. А как же недостатки? И здесь без них никуда. Как правило, они сводятся опять же к высокой стоимости использования профессиональных решений: для монтажа, настройки и эксплуатации требуется квалифицированный специалист, а для работы комплекса необходим отдельный сервер или недешевый компьютер, работающий в круглосуточном режиме.

Устройство, которое мы сегодня изучим, относится ко второму классу — профессиональному. Это становится понятным по одной лишь фотографии.

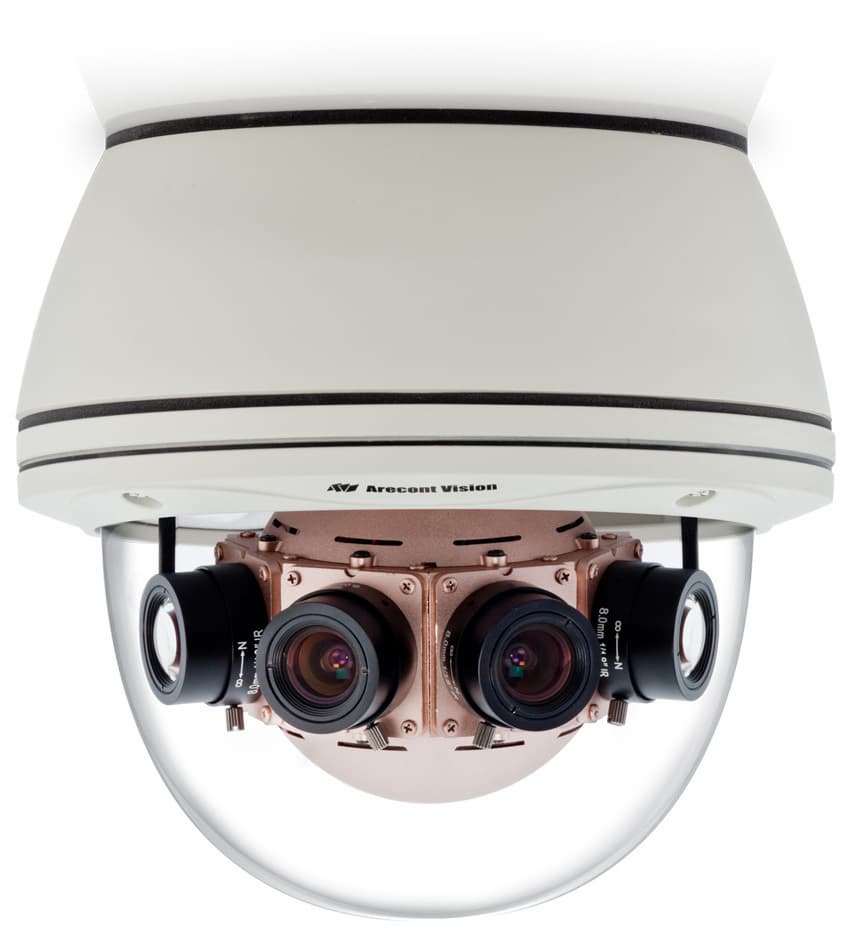

IP-камера наблюдения Arecont AV40185DN-HB

SurroundVideo — такое имя носит фирменная технология, запатентованная компанией Arecont. Назначение и способ реализации технологии очевидны: панорамное изображение с высокой разрешающей способностью, полученное с помощью нескольких камер, работающих одновременно, изображение с которых доступно по одному IP-адресу.

Конструкция, технические характеристики

Формфактор камеры стандартен для такого класса устройств: вандалозащищенный литой металлический корпус-основание с прозрачным поликарбонатным куполом. Прочное покрытие белого цвета предохраняет от царапин и сколов, особые болты с «хитрой» головкой затрудняют быстрый демонтаж подручными средствами без специального ключа.

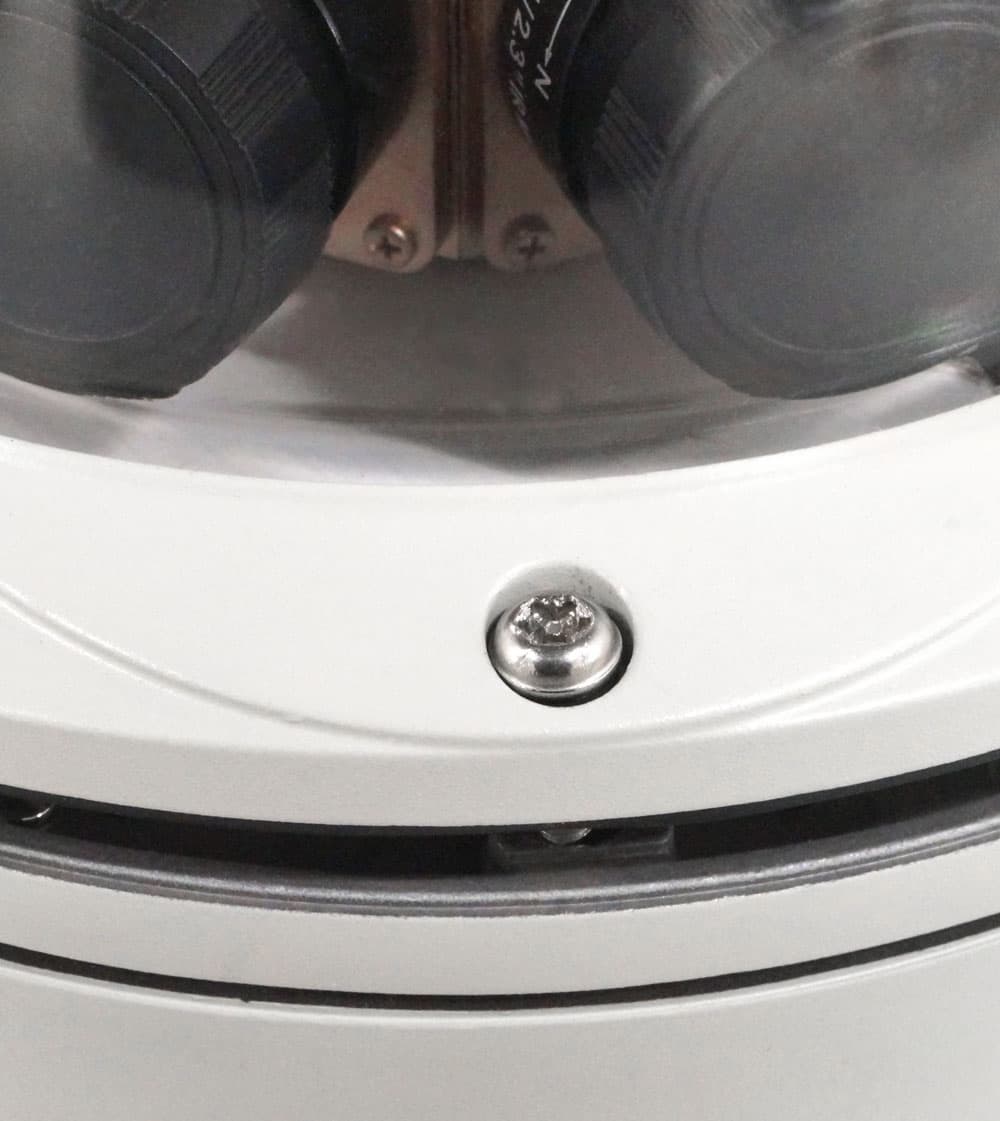

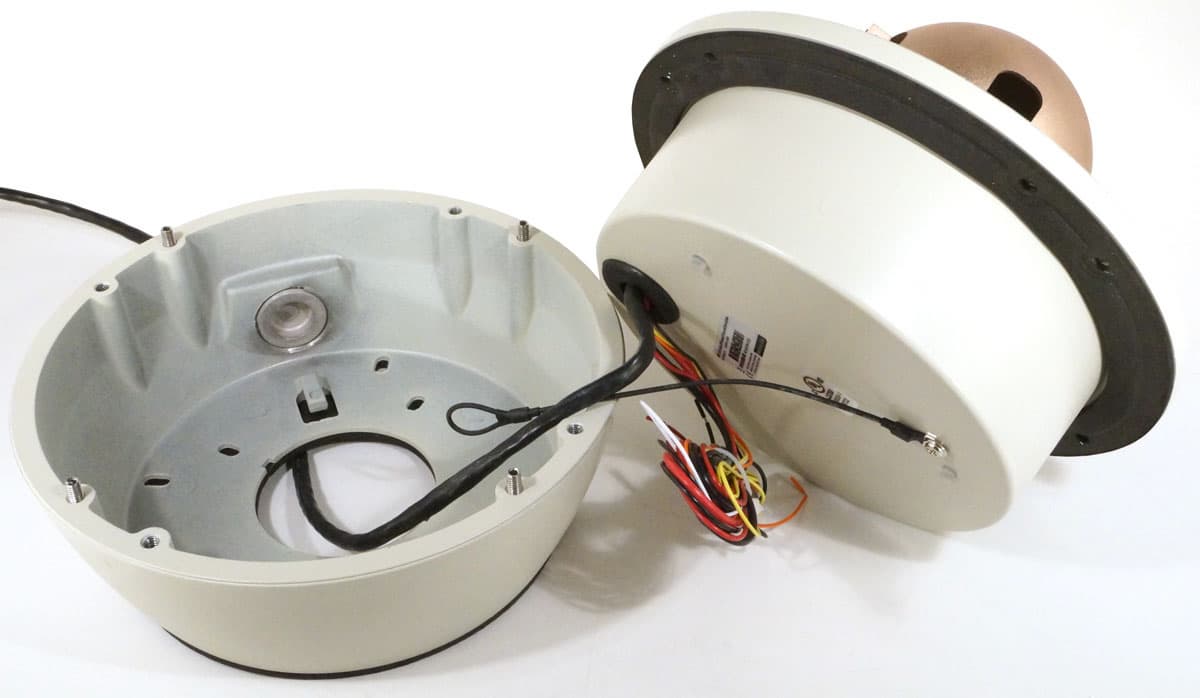

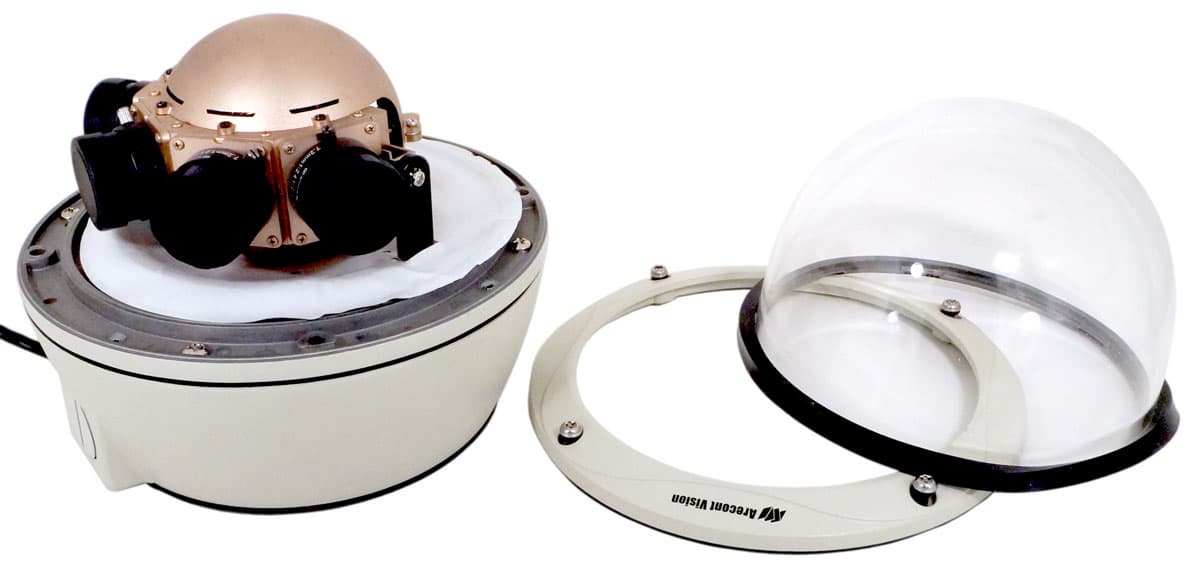

В разобранном виде конструкция внушает еще большее уважение — толщина сплава, из которых изготовлены отдельные элементы, немало говорит о прочности. Резиновые прокладки между куполом, фиксирующим кольцом-обручем и основанием корпуса не только предохраняют камеру от попадания внутрь влаги и пыли. Они также служат и в целях термозащиты, снижая потери тепла.

IP-камера наблюдения Arecont AV40185DN-HB

Попытки продолжить разборку аппарата дают эффект матрешки: оказывается, у камеры имеется свой кожух, который не связан с внешним. Причем кожух этот также защищен от внешних воздействий, если судить по резиновой уплотнительной муфте, сквозь которую протянуты соединительные кабели. Как можно видеть на снимке, толстостенная основа камеры крепится к потолочному или другому креплению, и лишь потом сама камера вставляется и фиксируется в своем ложе. Многократная защита.

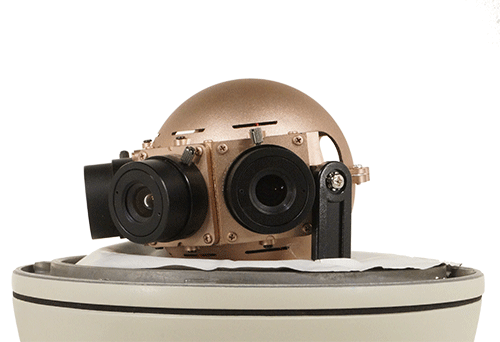

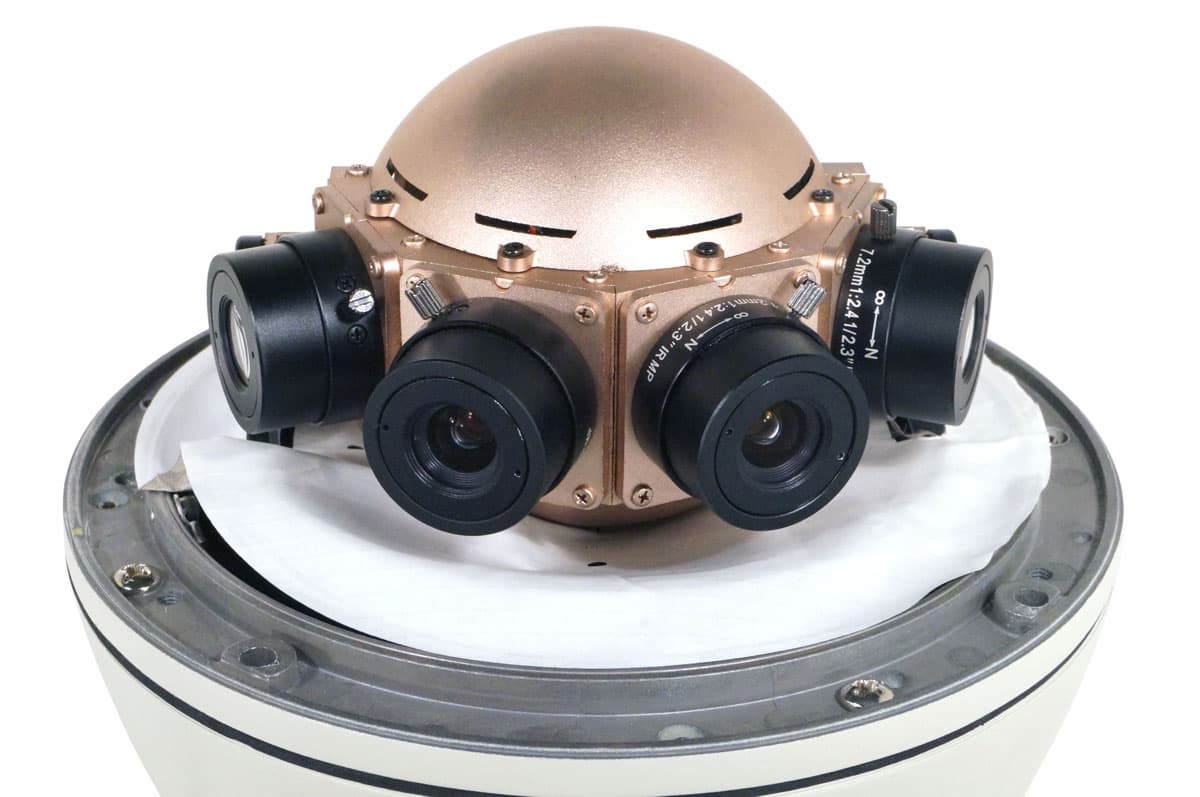

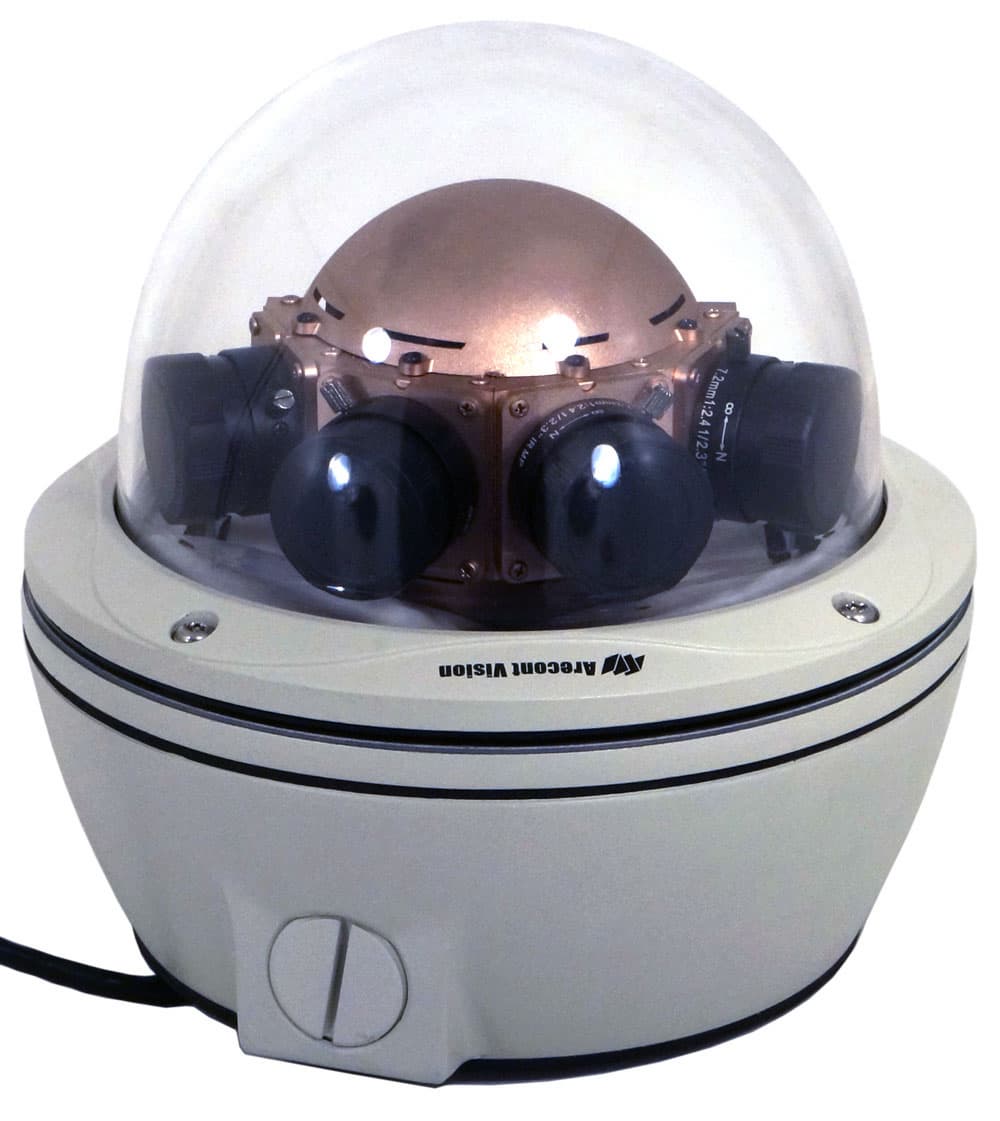

Шарообразный узел, в котором собраны четыре самостоятельных оптико-электронных блока камер, изготовлен из легкого металлического сплава и подвешен на пластиковых держателях с фиксаторами положения. Наклон узла регулируется в пределах 90° и производится вручную во время установки камеры, фиксация производится болтами.

IP-камера наблюдения Arecont AV40185DN-HB

Блоки-камеры состоят из одинаковых объективов и оснований, в которых прячется электронная начинка. По отдельности положение этих блоков никак не регулируется. По всей видимости, разработчик посчитал заданное им положение оптимальным и достаточным.

IP-камера наблюдения Arecont AV40185DN-HB

Однако сказать, что взаимное положение этих блоков отъюстировано идеально, нельзя. Далее читатель обязательно заметит места «сшивок» кадров в общем изображении. Но давайте поразмышляем: кто-то собирается снимать такими камерами художественное кино? Сильно вряд ли. От камеры наблюдения требуется всего лишь четкая фиксация движения с максимально возможной разрешающей способностью. В то время как прочие характеристики изображения — геометрические искажения, роллинг-шаттер и даже правильность цветопередачи — отходят в лучшем случае на второй план.

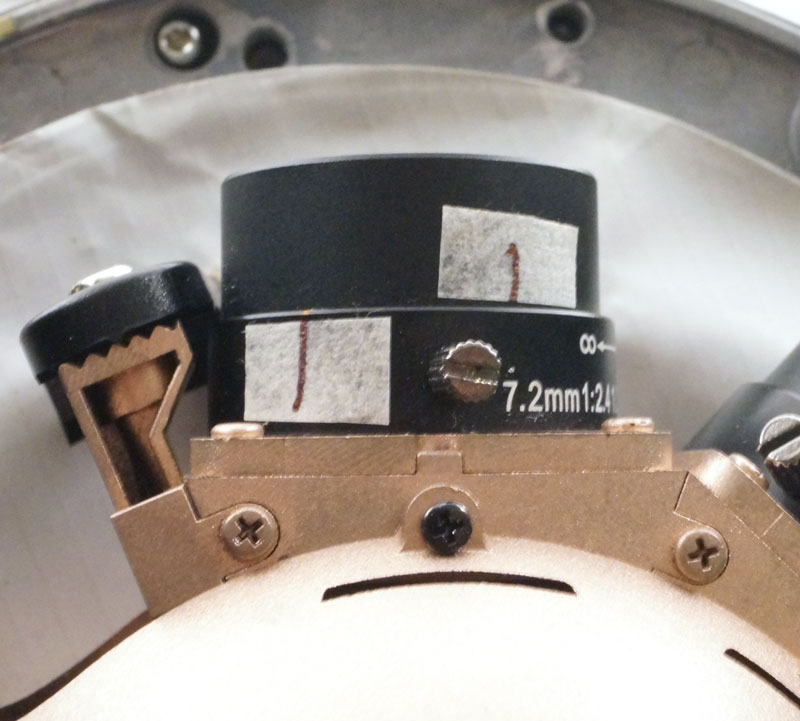

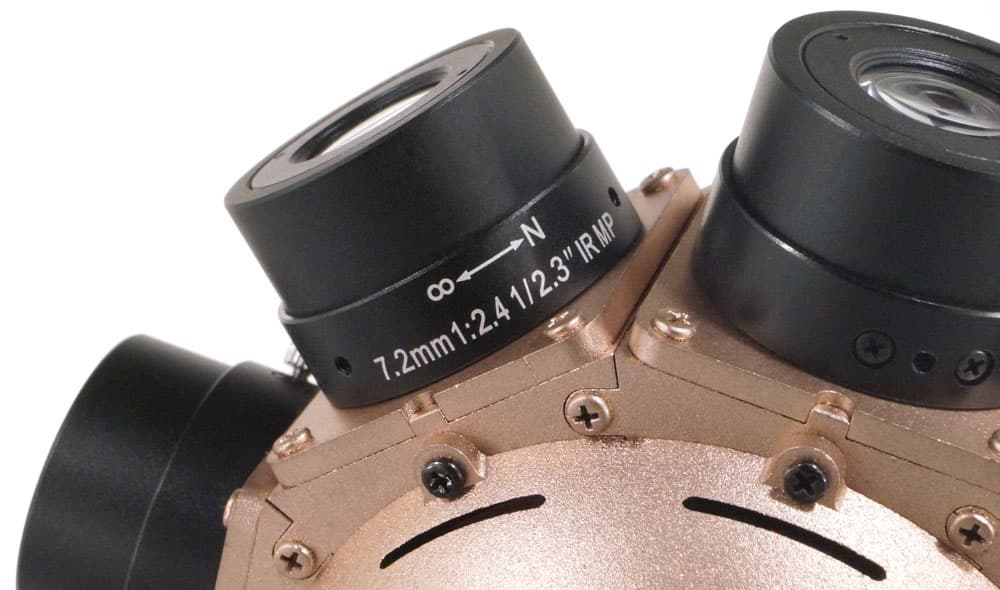

В отличие от неизменяемого положения блоков камер, их объективы все же имеют возможность точной подстройки. Речь идет о фокусировке. Она подгоняется с помощью вращающегося кольца и фиксируется болтом. При этом никаких меток на объективах не имеется, кроме указания направления фокусировки. Поэтому во время тестирования приходилось идти на такое безобидное ухищрение, как наклеивание кусочков малярного скотча с нарисованными на них самодельными метками, которые впоследствии помогали не перенастраивать заново оптическую систему.

IP-камера наблюдения Arecont AV40185DN-HB

Ведь точная фокусировка объектива камеры, которая часто устанавливается на значительном расстоянии от поста наблюдения, причем в труднодоступных местах — это серьезная задача, если нет квалифицированного помощника с рацией.

IP-камера наблюдения Arecont AV40185DN-HB

Основные технические характеристики устройства представлены в следующей таблице либо на страничке продукта:

Камера
Датчик изображения
4×CMOS 1/2,3″ 10 Мп (3648×2752 ×4)
Фокусное расстояние
7,2 мм
Угол обзора
180° по горизонтали
Чувствительность
  • 0.42 люкс при F2,4; 0,02 люкс в ночном режиме
  • 0.21 люкс при F2,4 в режиме День
Видео
Видеостандарты
H.264, Motion JPEG, 21 градация качества до 50 Мбит/с
Разрешение
Макс. 14592×2752 суммарно с 4 сенсоров
Частота кадров
от 1.5 fps при 14592×2752 до 6,5 fps при 7296×1376
Стандарт аудио
Нет (аудиоканал отсутствует)
Настройки изображения
  • Binned Mode: разрешение камеры уменьшается в 4 раза с увеличением чувствительности при работе в условиях низкой освещенности
  • автоматическое переключение день/ночь, монохром/цвет
  • встроенный вентилятор с подогревом для уличного использования
  • автоэкспозиция (AE) и автоусиление (AGC): >120 дБ
  • детектор движения с 1024 зонами обнаружения
  • MoonLight Mode — расширенная экспозиция и специальное подавление шумов при низкой освещенности
  • электронное увеличение, панорамирование
  • электронное зеркальное вращение изображения на 180°
  • функция картинка-в-картинке, одновременное отображение целого и увеличенного изображения
  • функция Privacy Mask
  • переключатель 50/60 Гц
  • программное выравнивание изображения ±5% по вертикали для всех 4 сенсоров
  • возможность применения внешней ИК-подсветки с длиной волны до 850 нм
  • цифровые вход/выход для сигнальных устройств
Сеть
Протоколы
TFTP, HTTP, RTSP, RTP/TCP, RTP/UDP, стандарт ONVIF
Ethernet
100 Base-T
Эксплуатационные характеристики
Локальное хранилище
Нет
Питание, потребление
15—48 В DC или 24 В AC, PoE Class 3; 11,7 Вт
Совместимые браузеры

Firefox, IE, Chrome и др.

Уровень защиты от внешних воздействий
  • IP66 (пыленепроницаемость, защита от дождя)
  • IK-10 (падение груза весом 5 кг с высоты 40 см)
Габариты, масса
175×166 мм, купол ∅140×87 мм; 1,75 кг
Приложение для смартфонов
Нет
Приложение для ПК
Arecont Vision Video System, ONVIF-приложения

Настройки, эксплуатация

Чтобы заинтересовать читателя, сходу приведем цитату с официального сайта разработчика: 40-мегапиксельная панорамная камера AV40185-DN-HB создана по технологии SurroundVideo. Угол обзора камеры составляет 180 градусов по горизонтали. Данная модель камеры может работать с двумя видеоформатами: MJPEG и H.264. Модификация DN расширяет возможности применения камеры в условиях низкой освещенности путем добавления электромеханических фильтров IR Cut-off для каждого из четырех сенсоров. Камера имеет кожух уличного исполнения с подогревом.

Звучит неплохо, даже заманчиво. Теперь попробуем уточнить смысл символов, присутствующие в названии камеры — эти индексы о многом говорят. Итак, Arecont AV40185DN-HB:

  • число 40: суммарное количество мегапикселей, задействованное во всех четырех камерах;
  • число 185: 18 — угол обзора (он составляет 180), 5 — стандартная компрессия (два кодека сжатия H.264/MJPEG)
  • символы DN: наличие режимов День/Ночь с возможностью использования внешней ИК-подсветки
  • символы HBHeater and Blower (кожух со встроенным обогревателем и вентилятором)

Суммировав изложенное выше, сделаем предварительный вывод. Перед нами — многофункциональный аппарат, явно не предназначенный для любительского применения. Ключевыми функциями, выгодно отличающими эту камеру от подавляющей части потребительской техники, являются: 180-градусный обзор с высочайшим для камер наблюдения разрешением; вариативность питания, возможного как по локальной сети (PoE), так и посредством сетевых адаптеров; многоуровневая защита от внешних воздействий; переключение режимов День/Ночь; «продвинутая» программная обработка изображения с функциями Binned Mode и MoonLight Mode; открытая программная платформа, доступная сторонним приложениям. Перечисленные плюсы вполне годятся для их пристального изучения, этим мы сейчас и займемся.

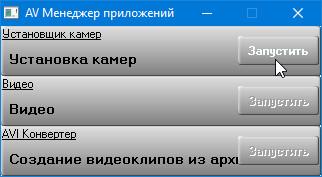

В первую очередь рассмотрим прилагаемое к камере программное обеспечение, носящее имя Arecont Vision. Дистрибутив этого пакета содержит три приложения: установщик камер, систему видеонаблюдения и конвертер.

IP-камера наблюдения Arecont AV40185DN-HB

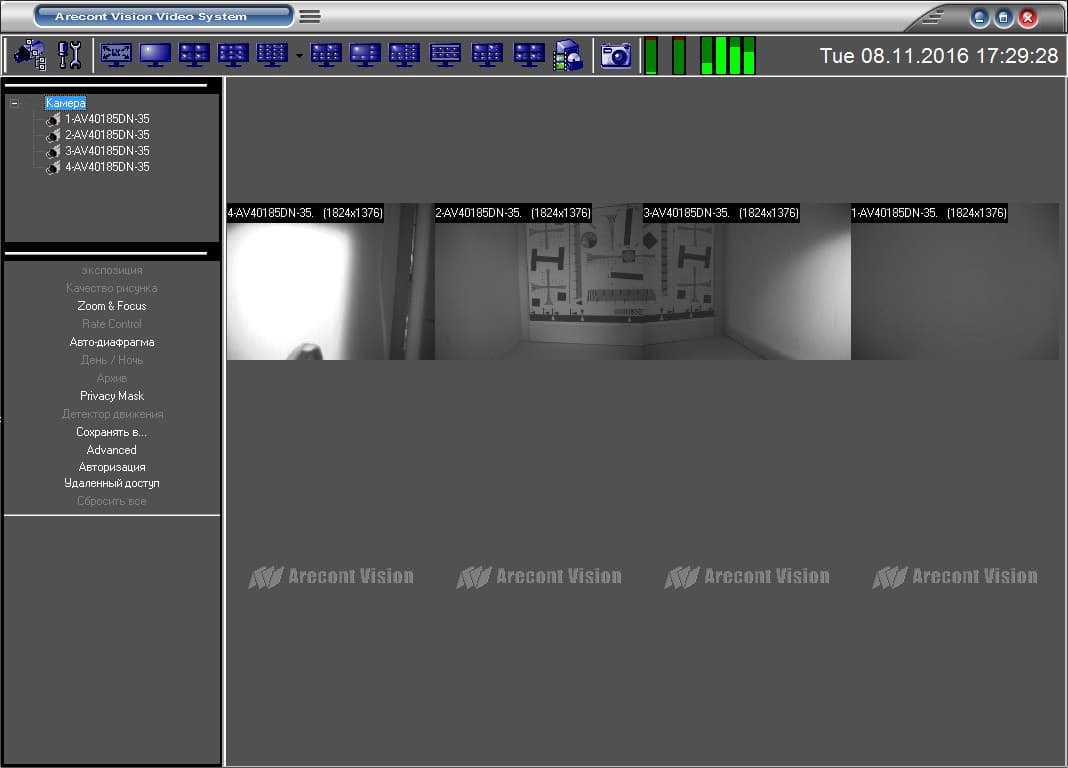

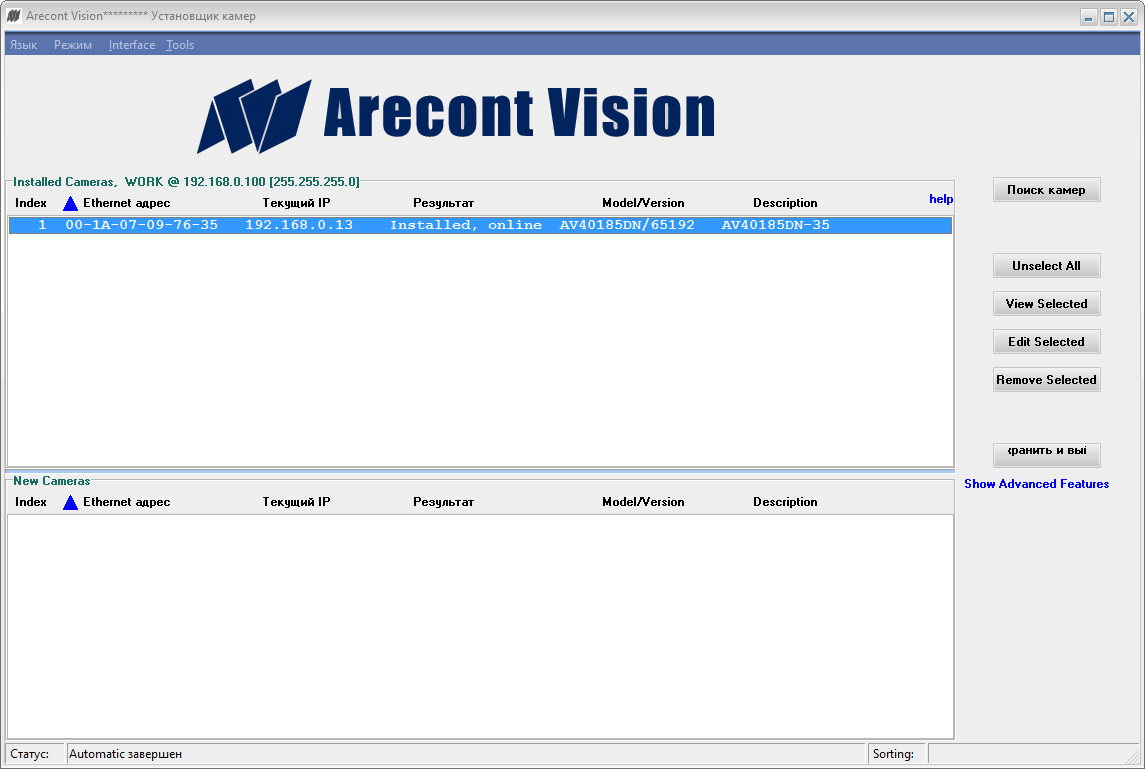

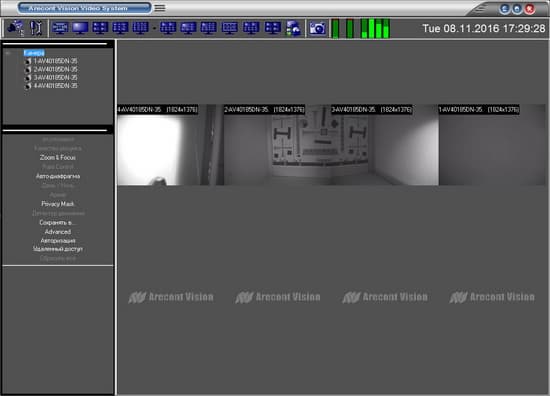

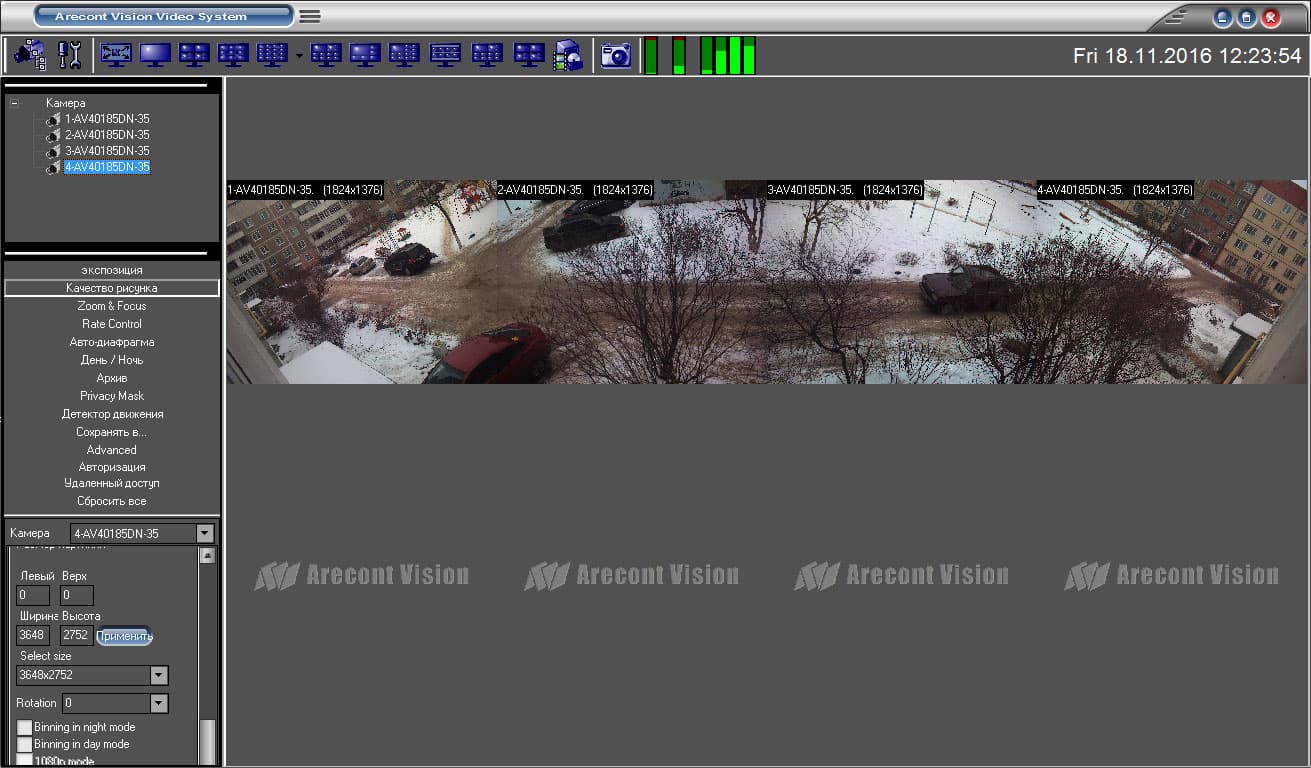

Изучим эти программы по порядку. После того, как камера получила питание, была включена в локальную сеть и получила IP-адрес, отыскать ее среди многочисленных устройств может оказаться затруднительным. Здесь на помощь придет утилита поиска и установки камер Arecont. Быстрое сканирование сети отобразит работающий аппарат и все, что остается — это нажать кнопку Install Selected.

IP-камера наблюдения Arecont AV40185DN-HB

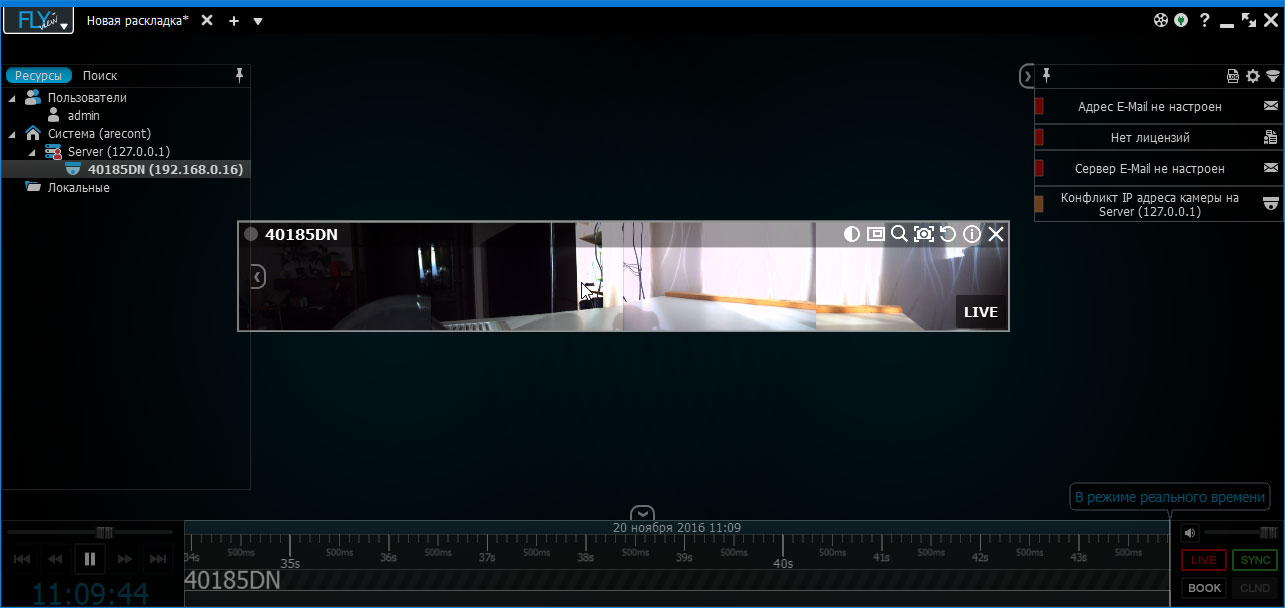

Готово: теперь основной комплекс видеонаблюдения может работать с камерой. Arecont Vision Video System имеет строгий и своеобразный интерфейс, характерный для подавляющего большинства комплексов видеонаблюдения.

IP-камера наблюдения Arecont AV40185DN-HB

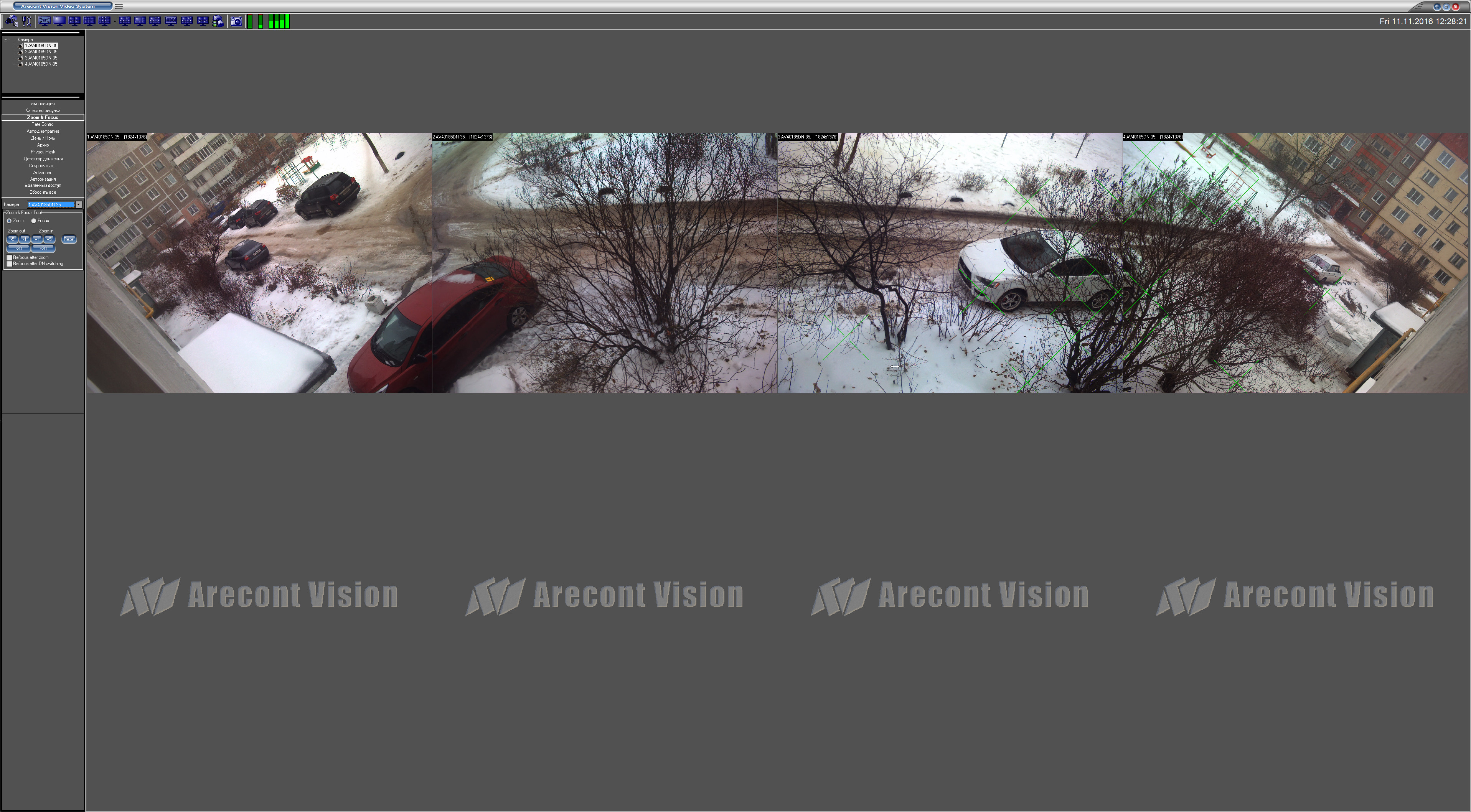

«Своеобразный интерфейс» — этим выражением мы попытались заретушировать одно удивительное обстоятельство. Оно заключается в том, что в течение вот уже многих лет разработчики систем видеонаблюдения упорно придерживаются одной и той же традиции, а именно — несменяемости интерфейсов. Действительно, взглянув на оформление программы, тут же смекаешь: где-то я уже подобное видел. Да, видел. Причем было это 15 или 20 лет назад. А возможно, и раньше, когда операционные системы выглядели точно так же. Но время-то идет, интерфейсы операционных систем и программ плавно изменяются в соответствии с предпочтениями пользователей. Так почему же программы, управляющие комплексами видеонаблюдения, по-прежнему строятся на основе «самописных» интерфейсов, которые оформлены масштабируемыми одноцветными заливками и снабжены кнопками в стиле первых выпусков графических операционных систем? Видятся три причины такому упорному сопротивлению: кроссплатформенность, когда приложение не должно зависеть от встроенных в ту или иную операционную систему особенностей оформления; второстепенность, когда разработчик в первую очередь уделяет внимание надежности и функциональности, а не «красивостям»; наконец — обычай, согласно которому суровая сфера видеонаблюдения не предполагает развлекательно-дизайнерских новшеств. Что ж, так тому и быть, мы не против традиций, существующих в узких профессиональных сферах.

Однако следует отдать должное разработчикам: интерфейс, несмотря на свои особенности, без труда подстраивается под любой размер экрана. Включая 4K — этот скриншот сделан на таком дисплее.

IP-камера наблюдения Arecont AV40185DN-HB

Строгое оформление программы соответствует не менее строгой шаблонности состава и расположения окон, проверенной временем: панель инструментов, панель настроек и окно просмотра. Это главное окно переключается в несколько раскладок — за расстановку элементов отвечают кнопки-пиктограмы, находящиеся в панели инструментов. В нашем случае оптимальным видится именно такое расположение, четыре камеры в один ряд. Благодаря такому способу представления видно, что камера действительно имеет 180-градусный охват. Поскольку аппарат был установлен над окном второго этажа, получившаяся проекция выглядит несколько странной — сферической. Однако проезжая часть, пересекающая кадр по горизонтали, строго сохраняет свою прямолинейность. Пожалуй, идеальный способ контроля въезда и выезда либо входа и выхода со двора.

IP-камера наблюдения Arecont AV40185DN-HB

При необходимости пользователь может изменить раскладку или быстро развернуть один из четырех блоков во все окно программы.

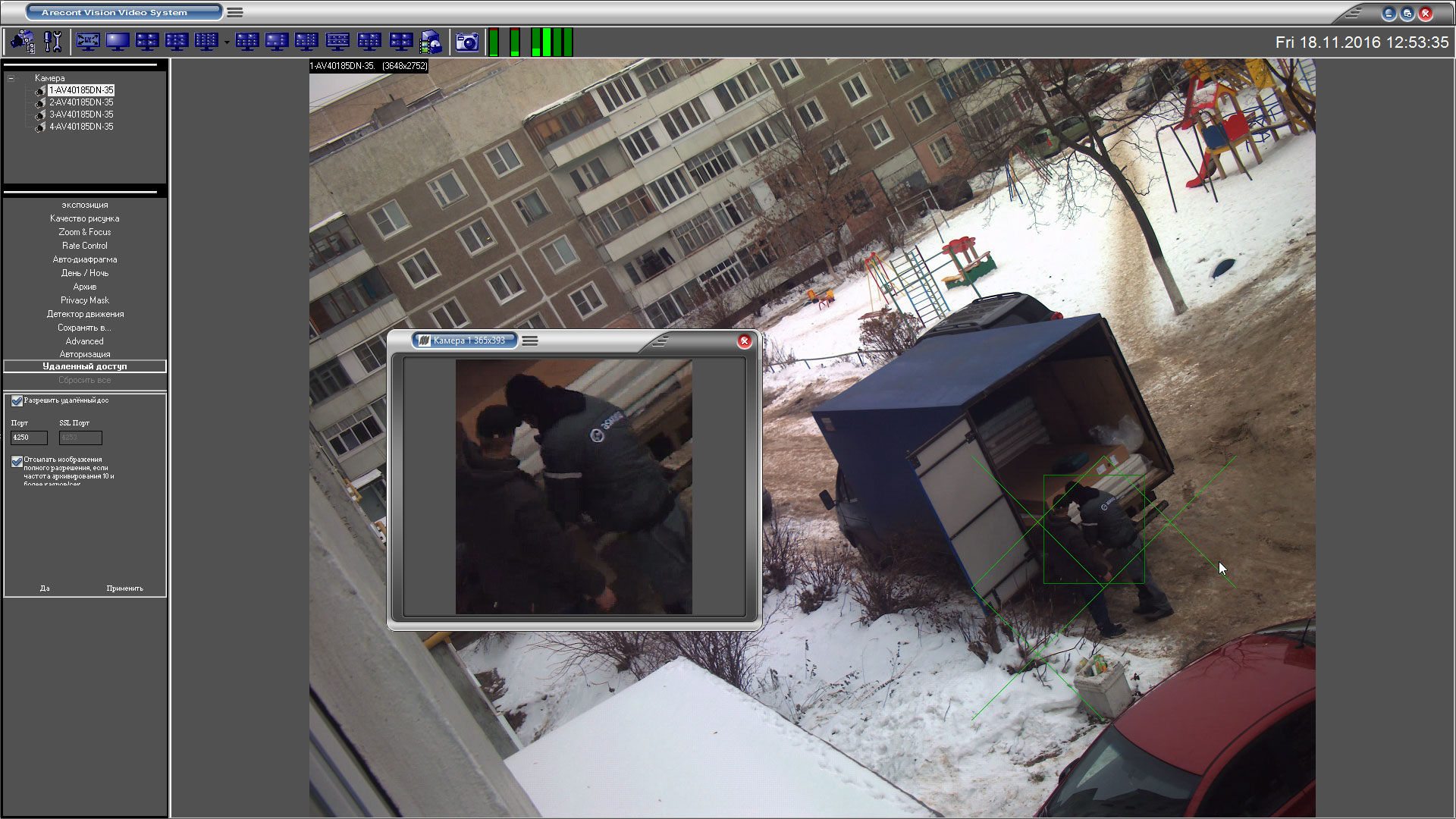

В рассматриваемой программе имеется еще одна полезнейшая функция: картинка в картинке. Достаточно обвести мышкой интересующую зону видеокадра — тут же появится небольшое окно, в котором транслируемая камерами картинка отображается в масштабе 1:1. Так-так, что это там кому-то привезли?

IP-камера наблюдения Arecont AV40185DN-HB

При желании или необходимости пользователь может создать до четырех таких картинок-в-картинке, по одному с каждой камеры. Довольно важная функция, позволяющая отслеживать какие-то ключевые «зоны риска», при этом продолжая наблюдать за всей картиной в целом.

IP-камера наблюдения Arecont AV40185DN-HB

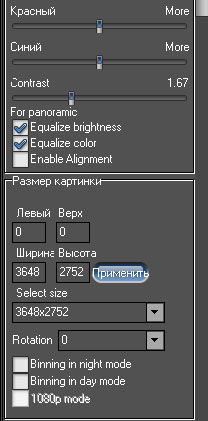

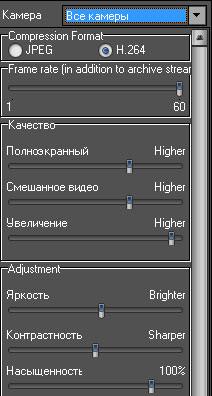

Настройки, которыми изобилует приложение, позволяют изменить параметры практически всех имеющихся в камере функций. Так, параметры экспозиции предусматривают переключение автоматики с учетом расположения камеры — в помещении либо на улице, также имеется возможность изменить частоту сети с европейских 50 Гц на 60 американских. Это предупреждает появление в кадре мерцания от люминесцентных и некоторых других ламп. Настройки качества рисунка — самый большой раздел — содержат выбор способа компрессии, параметры общего качества кодирования, яркости, контрастности и насыщенности кадра с точной подстройкой оттенков; здесь же присутствует выпадающий список разрешений кадра с возможность его сдвига по площади матрицы (этот вопрос далее будет рассмотрен более подробно). Переключение камеры из режима День в режим Ночь может назначаться вручную либо производиться автоматически с учетом пользовательского порога. Параметры записи архива позволяют записывать все подряд или только замеченное движение. В панели Удаленный доступ достаточно выставить флажок и назначить свой порт, после чего камера станет «видна» из любой точки мира. Наконец, продвинутые (Advanced) настройки определяют общее поведение программного комплекса: работу с использованием DirectX, автозапуск после перезагрузки компьютера и т. д.

ЭкспозицияКачество рисунка
IP-камера наблюдения Arecont AV40185DN-HBIP-камера наблюдения Arecont AV40185DN-HBIP-камера наблюдения Arecont AV40185DN-HB
День/Ночь
IP-камера наблюдения Arecont AV40185DN-HB

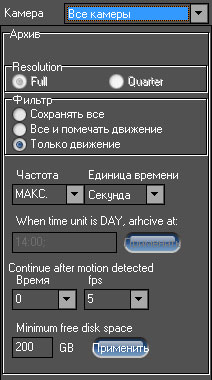

Архив
IP-камера наблюдения Arecont AV40185DN-HB
Удаленный доступ
IP-камера наблюдения Arecont AV40185DN-HB
Advanced
IP-камера наблюдения Arecont AV40185DN-HB

Примечательно, что эти параметры могут быть изменены как для всех четырех камер одновременно, так и для каждой в отдельности. Ведь наша камера и в самом деле состоит из четырех независимых камер, работающих в одной упряжке.

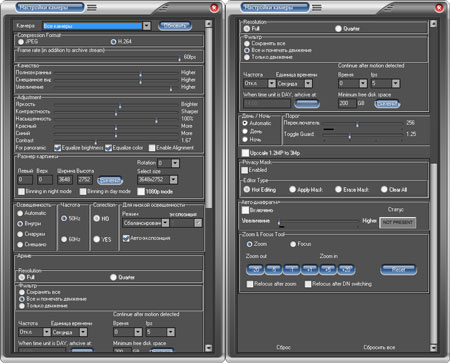

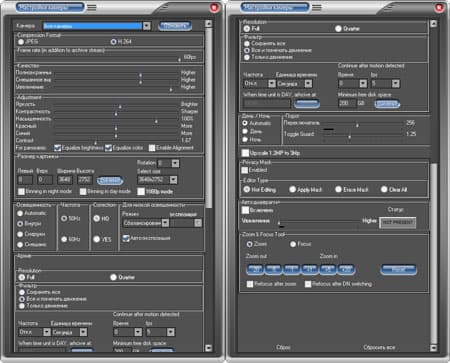

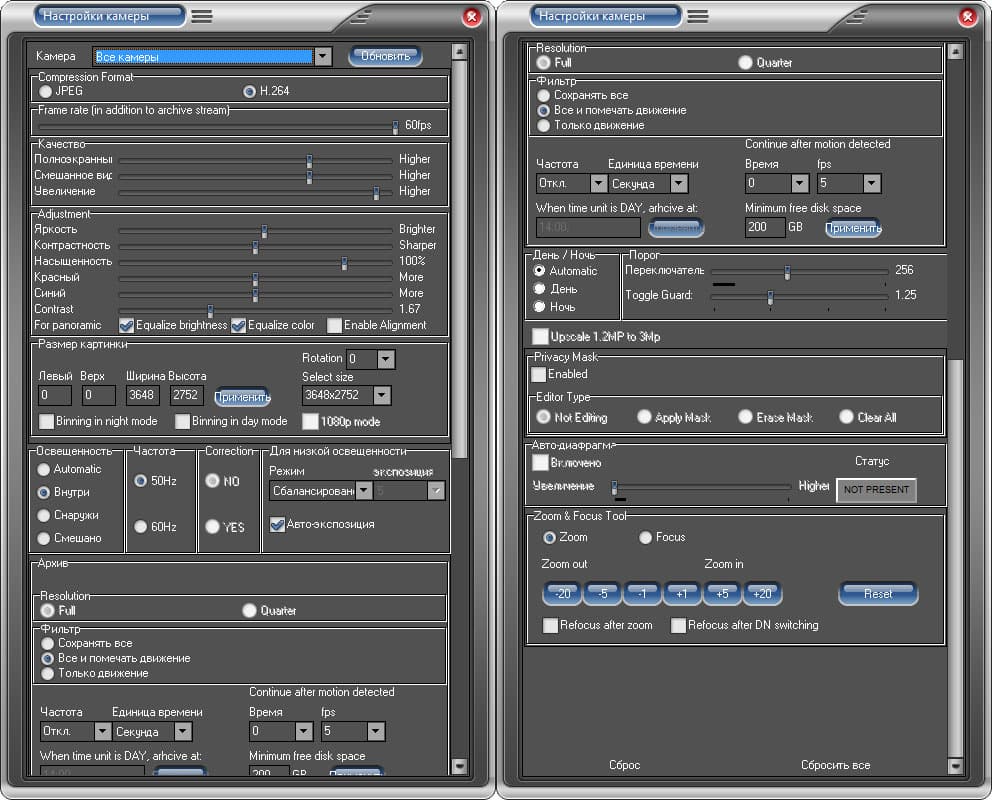

Все перечисленные настройки в сборе можно отыскать в особом всплывающем окне, которое вызывается из контекстного меню мышки.

IP-камера наблюдения Arecont AV40185DN-HB

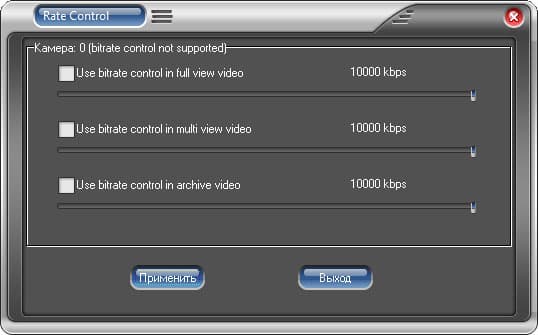

Некоторые настройки вынесены в отдельные всплывающие окна. Например, в настройках битрейта можно выставить пользовательские уровни битрейта для просмотра и для архива.

IP-камера наблюдения Arecont AV40185DN-HB

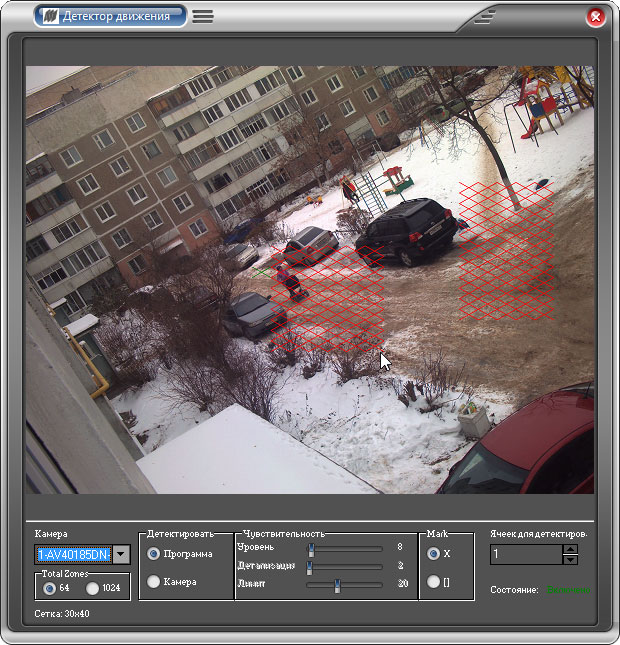

Также в отдельном окне производится установка зон детектора движения. Они определяют области, в которых будет производиться анализ движения. Остальную площадь кадра, не вошедшую в заданные участки, детектор движения будет попросту игнорировать.

Данную операцию требуется произвести четырежды для каждой камеры в отдельности с выставлением разного количества зон и разной же чувствительности. Определение движения возможно с помощью программы либо силами самой камеры, что снижает нагрузку на ПК (впрочем, она и без того удивительно низкая, практически незаметная на фоне работающих системных приложений). Никаких кнопок «Применить» в окне настроек детектора движения не имеется — любое внесенное изменение тут же активизируется и работа осуществляется по новым правилам.

IP-камера наблюдения Arecont AV40185DN-HB

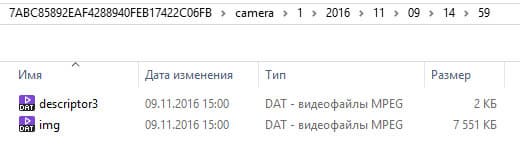

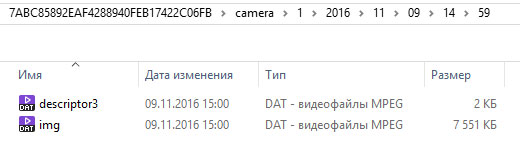

Запись архива производится на выбранный в настройках жесткий диск. При этом создается иерархическая структура папок по следующему принципу: корневая папка Video Storage/Уникальный номер камеры/camera/Номер камеры (от 1 до 4)/год/месяц/день/час/минута. Что характерно — до тех пор, пока текущая минута не кончится, создаваемый в папке файл будет иметь нулевой размер.

IP-камера наблюдения Arecont AV40185DN-HB

Иерархия строгая и логичная, однако отыскание нужных даты и времени оказывается довольно долгим занятием. К тому же, может показаться еще и бесполезным. Потому, что данный программный комплекс сохраняет видео в свой формат:

IP-камера наблюдения Arecont AV40185DN-HB

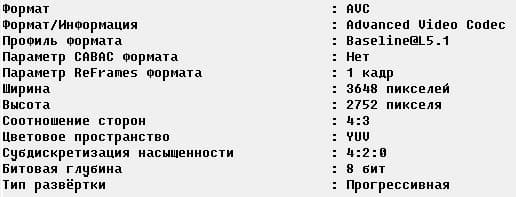

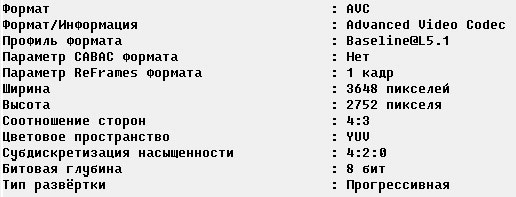

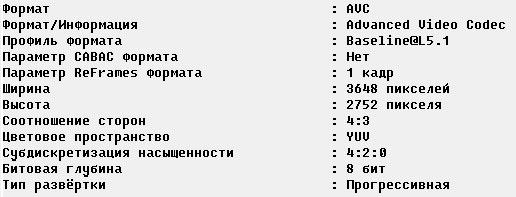

Хотя правильней будет сказать не «формат», а контейнер. Впрочем, и с форматом здесь не все так стандартно, как хотелось бы ожидать.

IP-камера наблюдения Arecont AV40185DN-HB

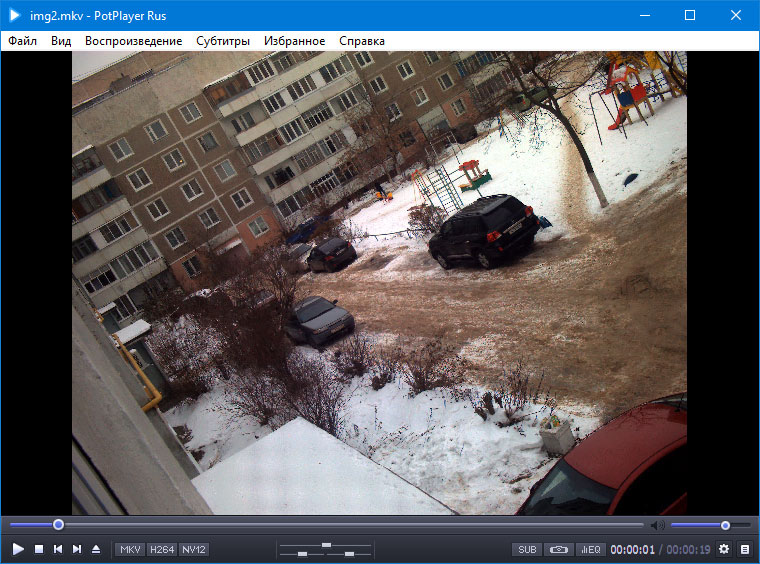

Несмотря на стандартные, казалось бы, параметры, это видео не воспроизводится обычными программными плеерами. Его не понимают программы-перекодировщики и видеоредакторы. Однако все дело оказалось в банальном отсутствии значения частоты кадров в оригинальных файлах. Тем не менее, решение проблемы оказывается чрезвычайно несложным. Всего-то и требуется, что загрузить исходный видеофайл в любую утилиту, изменяющую контейнер (например, MKVToolNix), а при экспорте принудительно указать новое значение частоты кадров (например, 1). Теперь любой плеер и другие программы, работающие с видео (да хоть Photoshop), без труда поймут предложенный им контент.

IP-камера наблюдения Arecont AV40185DN-HB

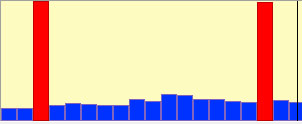

Благодаря этой перепаковке появляется возможность изучить способ распределения битрейта в видеофайлах, создаваемых камерой — оказывается, здесь используется вполне стандартный формат с наличием ключевых и промежуточных P-кадров.

IP-камера наблюдения Arecont AV40185DN-HB

Вот только частота кадров в оригинальных файлах не указывается. Впрочем, это правильное решение, так как рассматриваемая камера создает видео с чрезвычайно низкой (в сравнении с «обычными видеокамерами») частотой, от 1,5 до 6 кадров в секунду в зависимости от выбранного размера кадра, при этом чем меньше размер кадра, тем выше его частота. Скажете, мало? Для кино — несомненно. Но для видеонаблюдения — в самый раз. В видеонаблюдении не используются плавные панорамирования, проводки или пролеты с зумами. Задача одна: фиксация всего, что попало в объектив(ы), причем с максимально возможной разрешающей способностью. Кстати, о ней. Учитывая немаленький размер кадра в каждой камере, хочется ожидать неплохую разрешающую способность. К сожалению, большинство разработчиков камер наблюдения отчего-то либо не могут, либо не хотят повышать это важнейшее свойство, в результате чего средняя камера наблюдения дает разрешающую способность, сравнимую с разрешением дешевого камкордера или фотоаппарата-мыльницы. Но не в нашем случае.

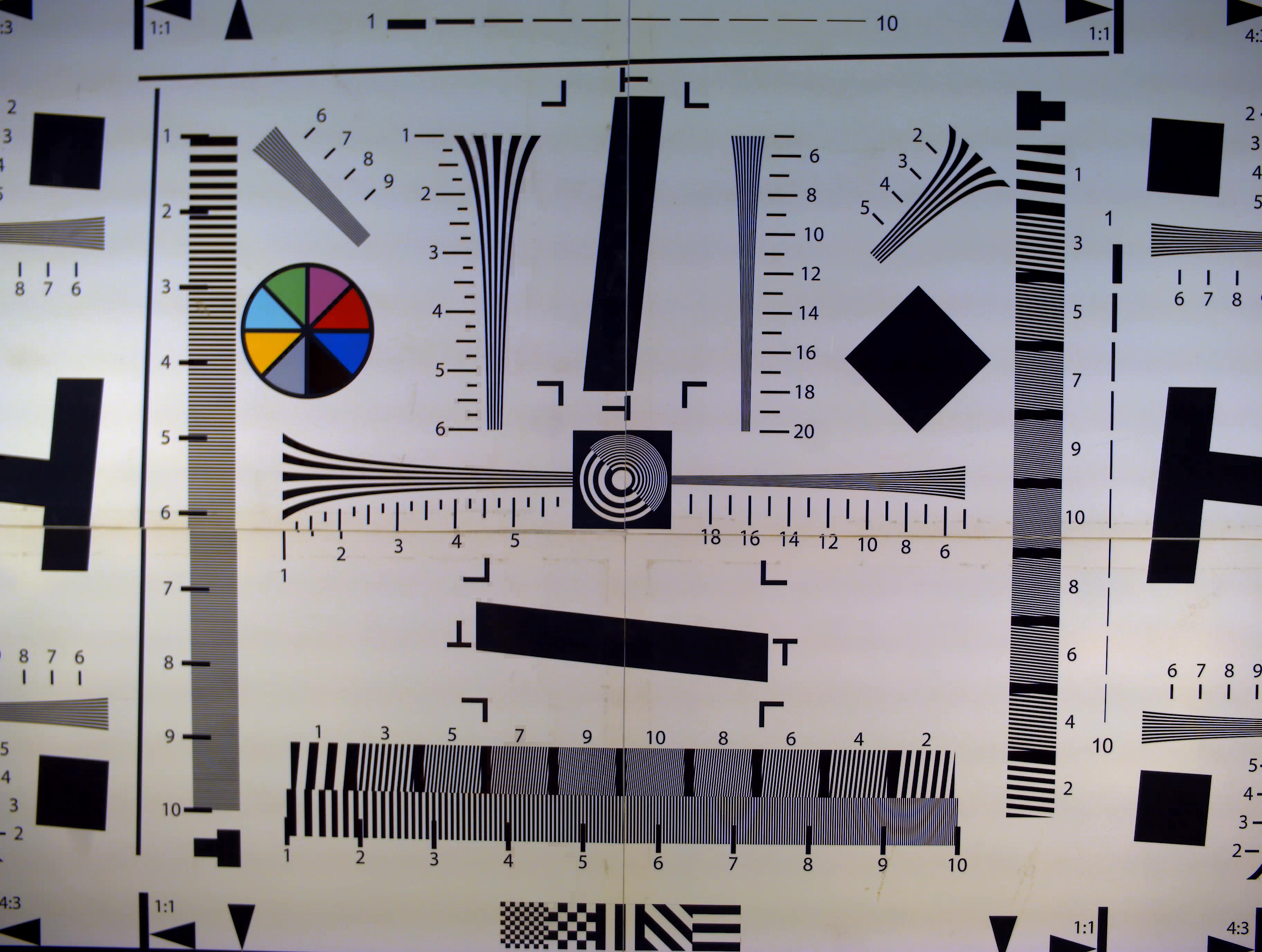

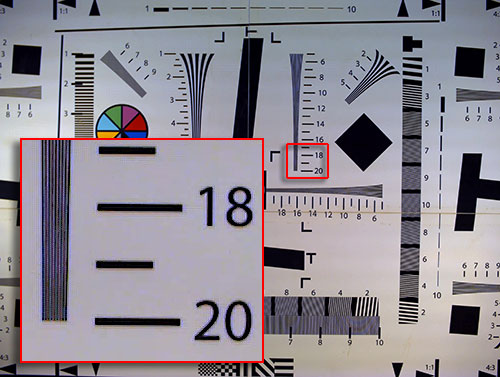

Для того, чтобы измерить разрешающую способность камеры, мы использовали стандартную таблицу (миру), причем размещать ее в кадре пришлось по отметкам, определяющим кадр с соотношением сторон 4:3. В результате мы получили невиданный для систем видеонаблюдения результат — около двух тысяч ТВ-линий по горизонтальной стороне кадра!

IP-камера наблюдения Arecont AV40185DN-HB

Хочется сказать разработчикам Arecont: остановитесь, у нас мира кончилась! А еще хочется умножить этот результат на четыре «горизонтальных стороны кадра» и получить вовсе фантастическую разрешающую способность в 8 тысяч ТВ-линий. Но нет, панорамное видео все-таки состоит из кусочков, каждый из которых создан отдельной камерой. В целом же имеющийся результат более чем удовлетворяет понятию камеры наблюдения профессионального назначения, задача которой состоит в детальной фиксации всего, что попадает в поле зрения.

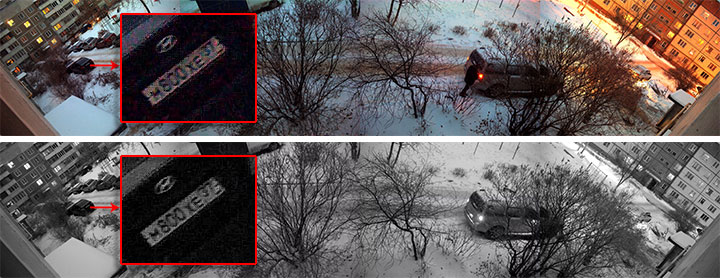

Благодаря такой разрешающей способности становится возможным восстановить многие детали произошедших событий, записанных камерой. Но об этом позже, а пока рассмотрим инструмент, с помощью которого производится изучение архива записей. Этот инструмент присутствует в основном комплексе наблюдения и оформлен в виде отдельного модуля. Для его запуска нужно нажать соответствующую кнопку в панели инструментов.

IP-камера наблюдения Arecont AV40185DN-HB

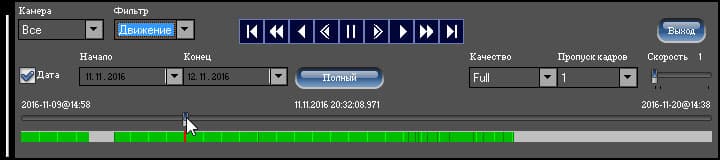

Модуль поиска архивных записей появляется в нижней части программного окна, при этом главное окно просмотра начинает отображать не текущую трансляцию, а картинку по состоянию на дату и время, выбранные в модуле поиска. Нужные даты выбираются во всплывающем окошке календаря, а точное время можно определить на таймлинии.

IP-камера наблюдения Arecont AV40185DN-HB

На этой таймлинии графически отображается наличие или отсутствие записей, сделанных комплексом наблюдения в то или иное время. С помощью ползунка и кнопок управления воспроизведением пользователь может вернуться в любую минуту любой даты — лишь бы в тот момент камера работала и записывала происходящее.

IP-камера наблюдения Arecont AV40185DN-HB

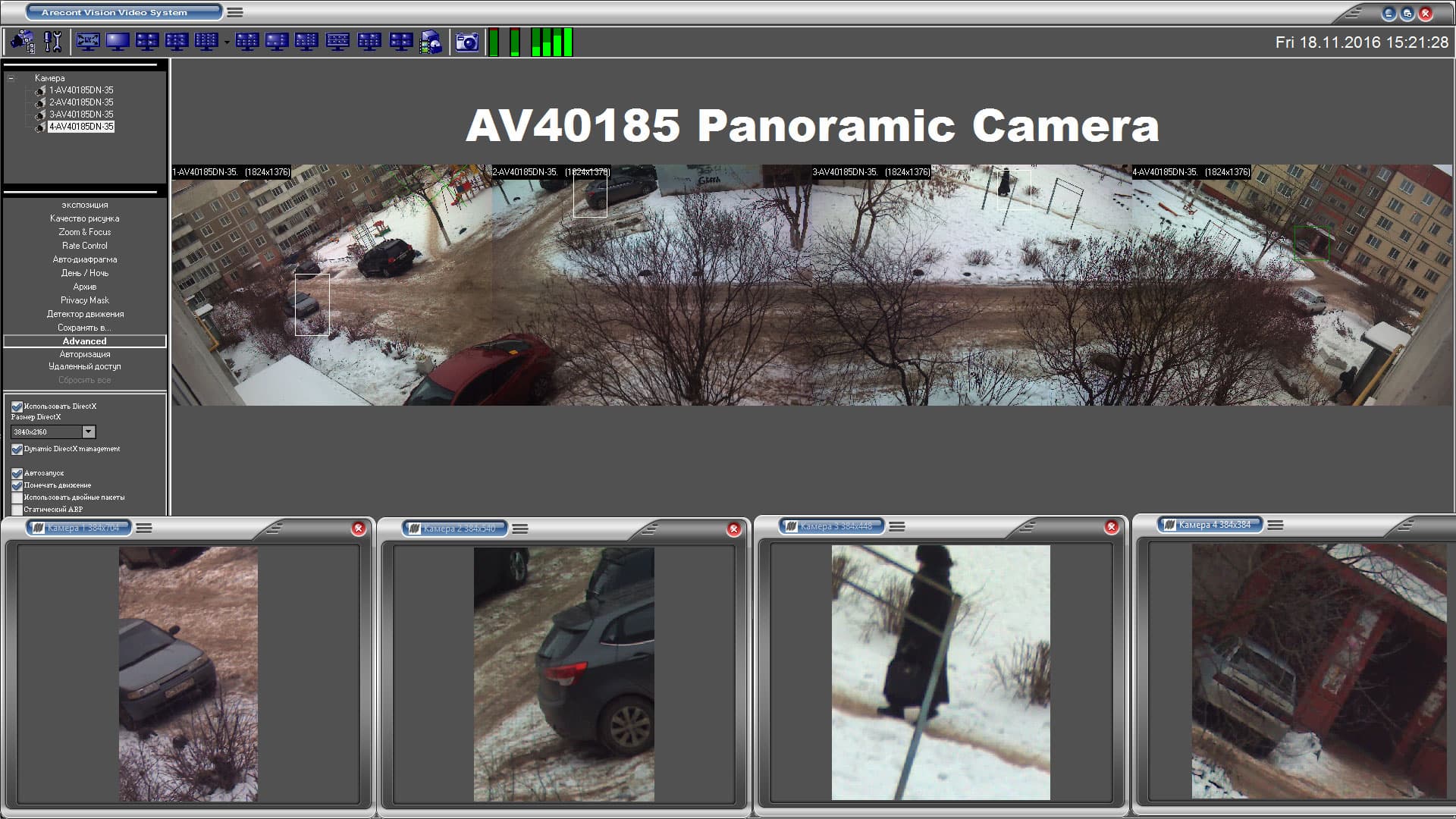

Просмотр архива возможен в панорамном режиме, когда на дисплей выводятся потоки со всех четырех камер одновременно. Но, как и при обычном «живом» наблюдении, картинку с любой камеры позволяется развернуть во все окно, также разрешается активировать режим «картинка-в-картинке».

Но теперь возникает вопрос: каким образом можно экспортировать архив за определенную дату и время с целью его переноса на другой компьютер для последующего просмотра и анализа? Для этого и существует третья программа, входящая в дистрибутив комплекта Arecont Vision — AVI Конвертер.

IP-камера наблюдения Arecont AV40185DN-HB

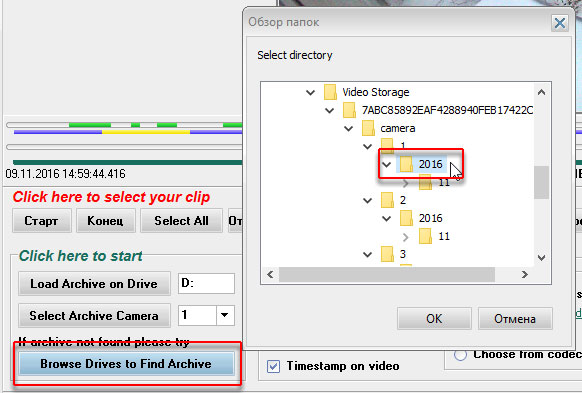

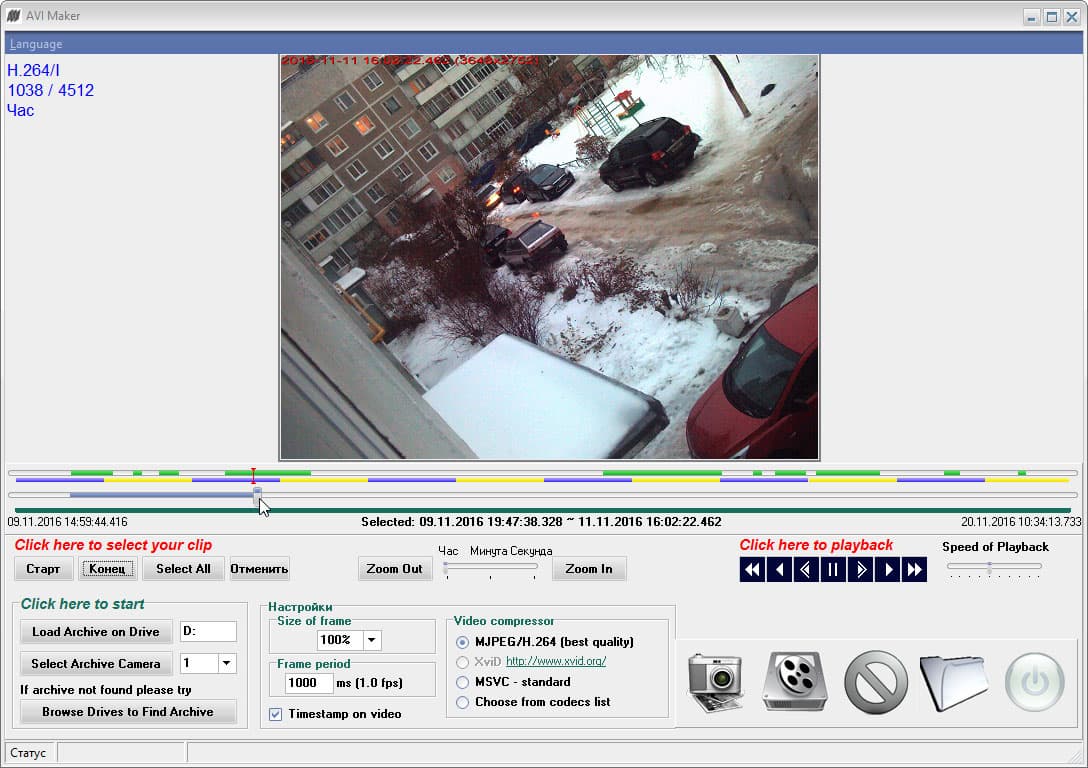

C виду несложное приложение, которое, тем не менее, отличается неочевидностью настроек и довольно скупыми возможностями. Например, для того, чтобы выбрать нужную для экспорта дату и время, требуется:

  • указать программе диск, на котором хранится архив, вписав в окно его букву и нажав кнопку Load Archive on Drive
  • выбрать номер камеры, запись с которой нужно экспортировать

Если программа не сумела обнаружить архив, то пользователь может указать конкретную папку, выбрав ее из иерархического дерева.

IP-камера наблюдения Arecont AV40185DN-HB

После того, как модуль поиска и архивации вывел на таймлинию имеющиеся записи, появляется возможность определить начало и конец архивируемого отрезка и выбрать формат сохранения. Созданный видеофайл имеет оригинальные размеры, но, в отличие от «сырого» записанного камерой видео, из которого состоит архив, в экспортированном видео будет прописана частота 1 кадр в секунду. Это позволяет просмотреть видеофайл без предварительной его подготовки (перепаковки в другой контейнер).

Но позвольте, а где же возможность экспорта всей 180-градусной панорамы? Увы. Штатными средствами создать такой материал нельзя. Мы уже рассказывали о причине: разработчик профессионального оборудования в первую очередь — просим прощения за тавтологию — разрабатывает оборудование. Все прочие элементы систем наблюдения выбираются заказчиком или подрядчиком самостоятельно. Как правило, программное обеспечение от разработчика камер слабо отвечает требованиям, которые предъявляются к полноценным системам видеонаблюдения и контроля. Софт от разработчика обычно предоставляется — кстати, бесплатно — для первичной настройки, демонстрации и оценки возможностей камеры. Последующую же эксплуатацию рекомендуется производить с помощью стороннего программного обеспечения. Кстати, вот здесь-то от разработчика и требуется обеспечение совместимости с этим сторонним ПО. В этом плане к разработчикам Arecont нет никаких претензий — поддержка открытого стандарта ONVIF выполнена ими безукоризненно. Рассматриваемая камера легко обнаруживается любым ONVIF-софтом. Например, программный комплекс FlyView заработал с камерой мгновенно — нам даже не потребовалось указывать IP-адрес и порт камеры, модуль поиска нашел и установил камеру самостоятельно.

IP-камера наблюдения Arecont AV40185DN-HB

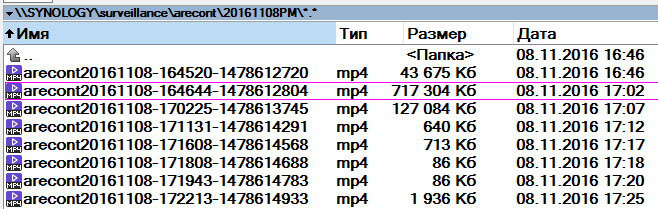

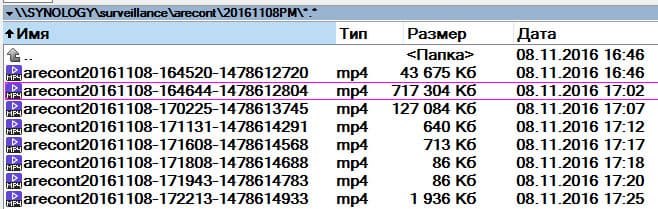

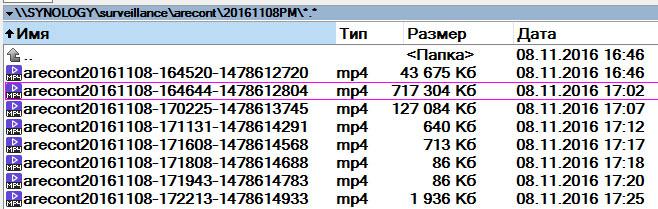

Точно так же сработал и домашний сервер Synology, в котором наша камера без труда установилась и вела архивную запись в течение нескольких дней.

IP-камера наблюдения Arecont AV40185DN-HB

Правда, в отличие от сторонних программных средств для ПК, Synology Surveillance не сумел распознать все четыре видеопотока. Его сил хватило лишь на одну камеру — разумеется, с номером 1 — картинка с которой транслировалась и записывалась сервером.

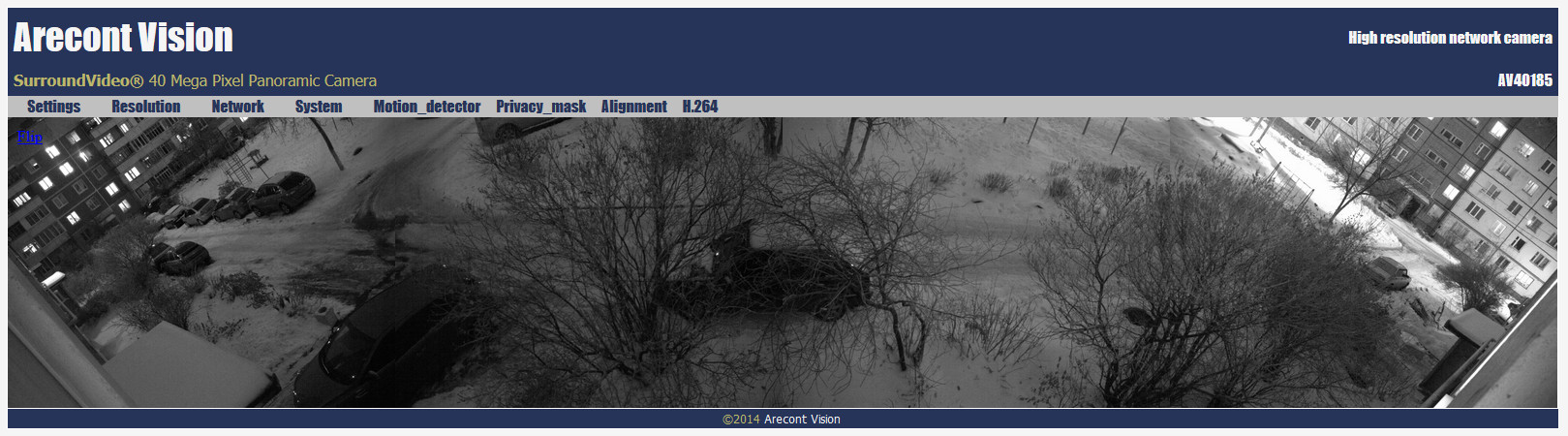

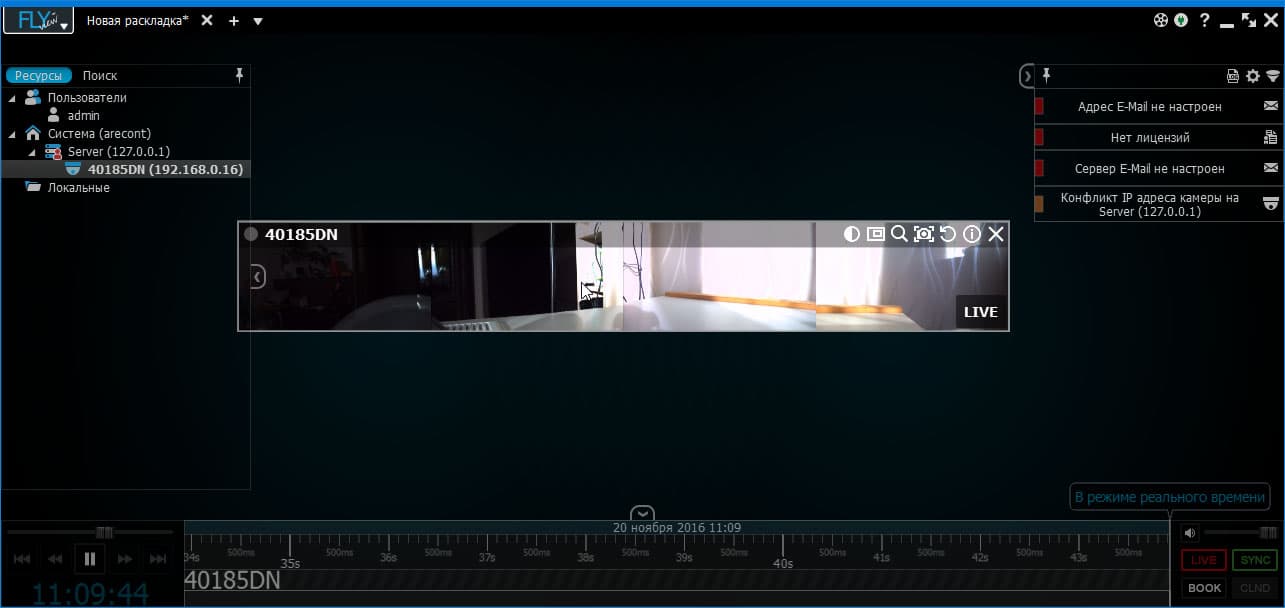

Говоря о стороннем программном обеспечении, нелишним будет вспомнить и про обычный браузер, в котором можно видеть прямую трансляцию всей панорамы — ведь в камере постоянно работает встроенный веб-сервер. Причем состав доступных в нем настроек почти равняется имеющимся в основном приложении.

IP-камера наблюдения Arecont AV40185DN-HB

Если камера подключена к маршрутизатору, имеющему статический внешний IP-адрес, то удаленному пользователю достаточно знать этот адрес и порт, заданный в настройках удаленного доступа, чтобы с помощью ноутбука и любого браузера увидеть панорамную картинку, находясь при этом где угодно.

Но перейдем к рассмотрению фактических положительных моментов, которые нельзя не заметить при эксплуатации камеры (отрицательных коснемся чуть позже). Во-первых, разрешающая способность. Как мы уже выяснили, она рекордна даже для профессиональных видеокамер, снимающих в 4K, где 1600 ТВ-линий — это стандартный и довольно хороший результат. Наверное, и без примеров понятно, что высокая разрешающая способность положительно сказывается в видеонаблюдении. Но с примерами гораздо интереснее. Ниже представлены уменьшенные стоп-кадры, взятые с камеры с интервалом в несколько секунд — как раз в ту минуту, когда аппарат автоматически переключился из цветного режима День в черно-белый режим Ночь. Взгляните на участок, масштаб которого мы не изменяли. Это автомобильный номер — он отчетливо различим, несмотря на такие негативные факторы, как плохая освещенность и большая удаленность от камеры. Можно разглядеть даже марку автомобиля.

IP-камера наблюдения Arecont AV40185DN-HB

При желании читатель волен самостоятельно изучить эти стоп-кадры, взятые из оригинальных видеороликов. Но осторожно: эти панорамы имеют размеры 14592×2752 и «весят» от 10 до 15 мегабайт.

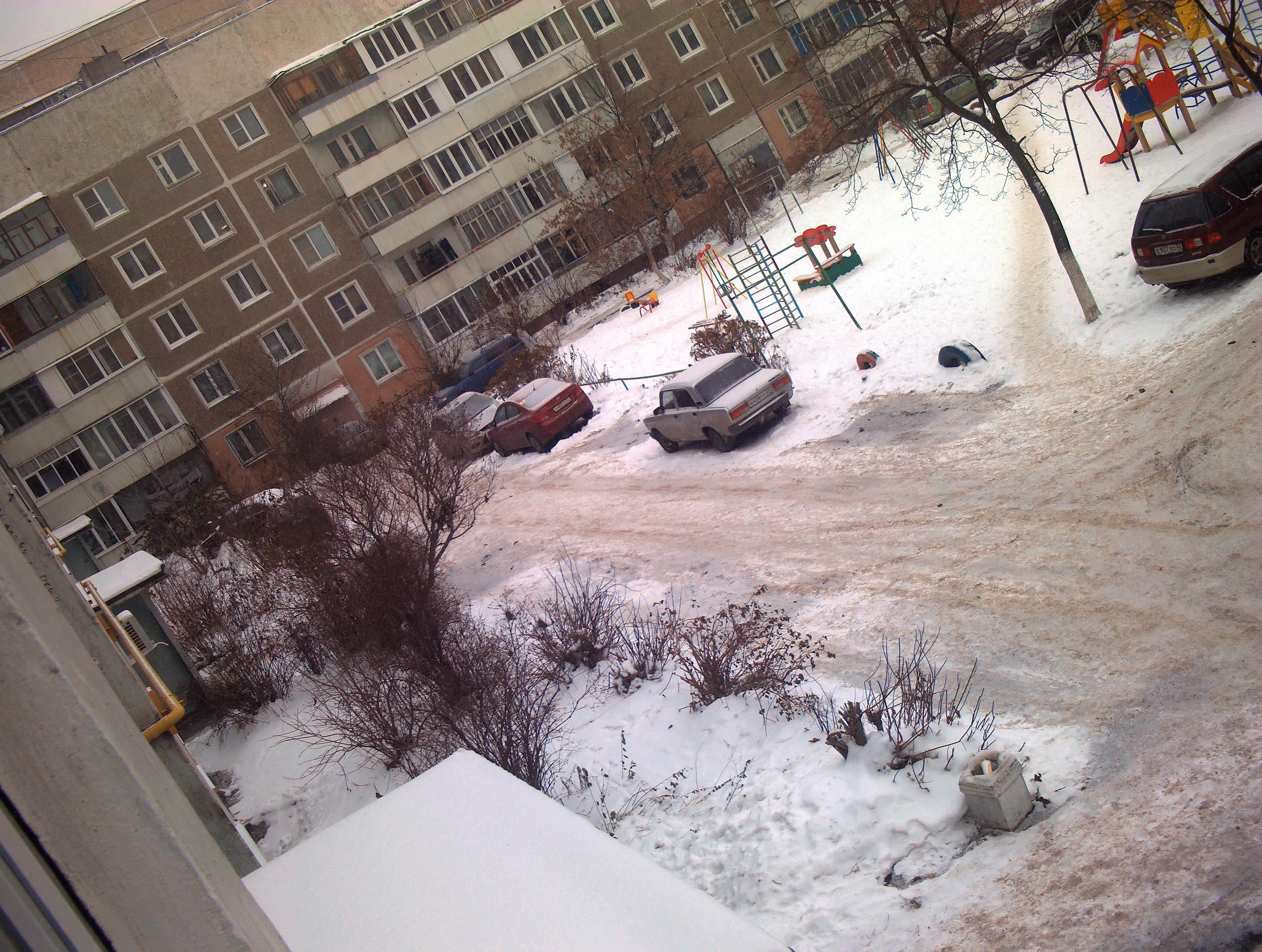

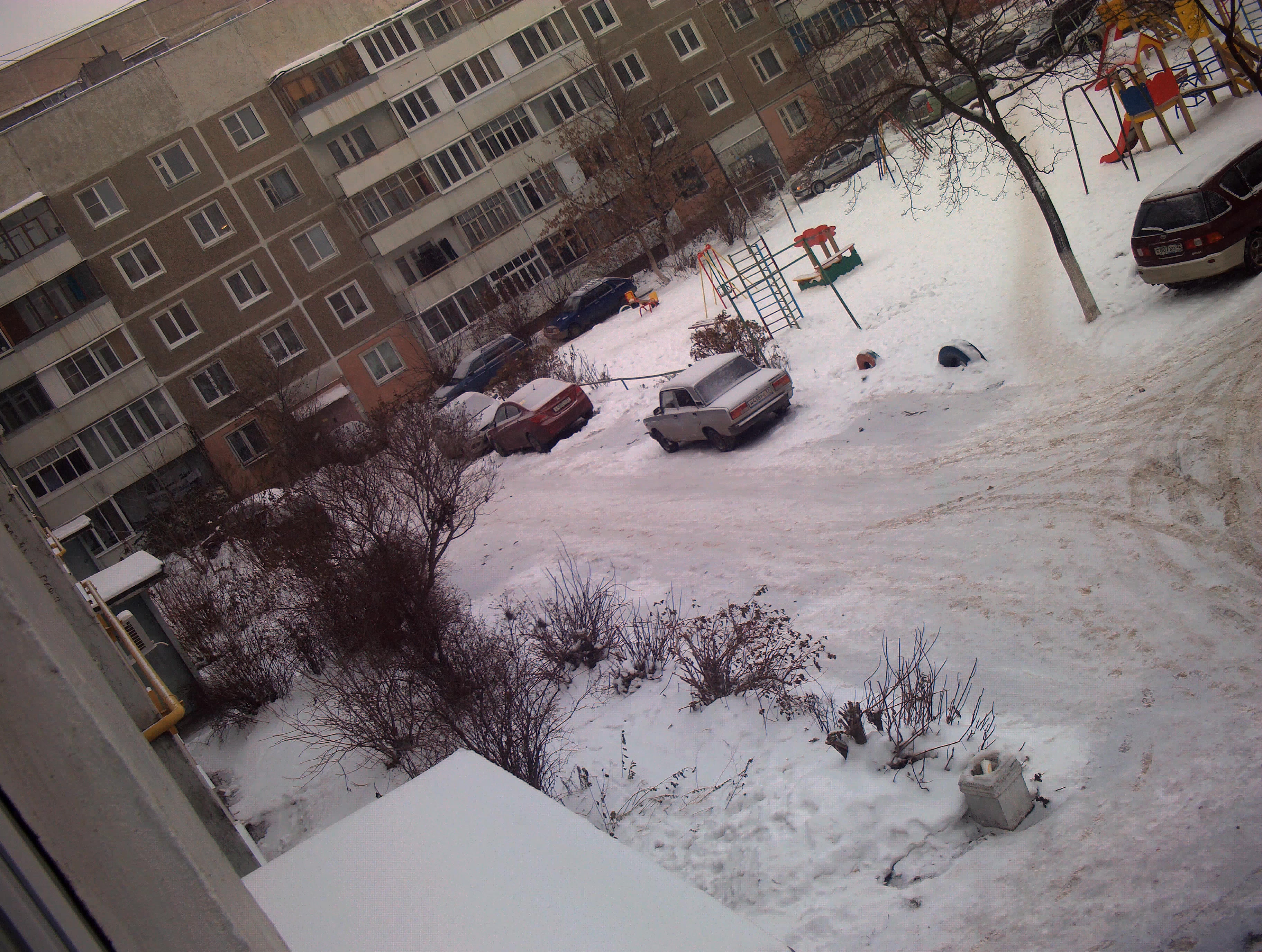

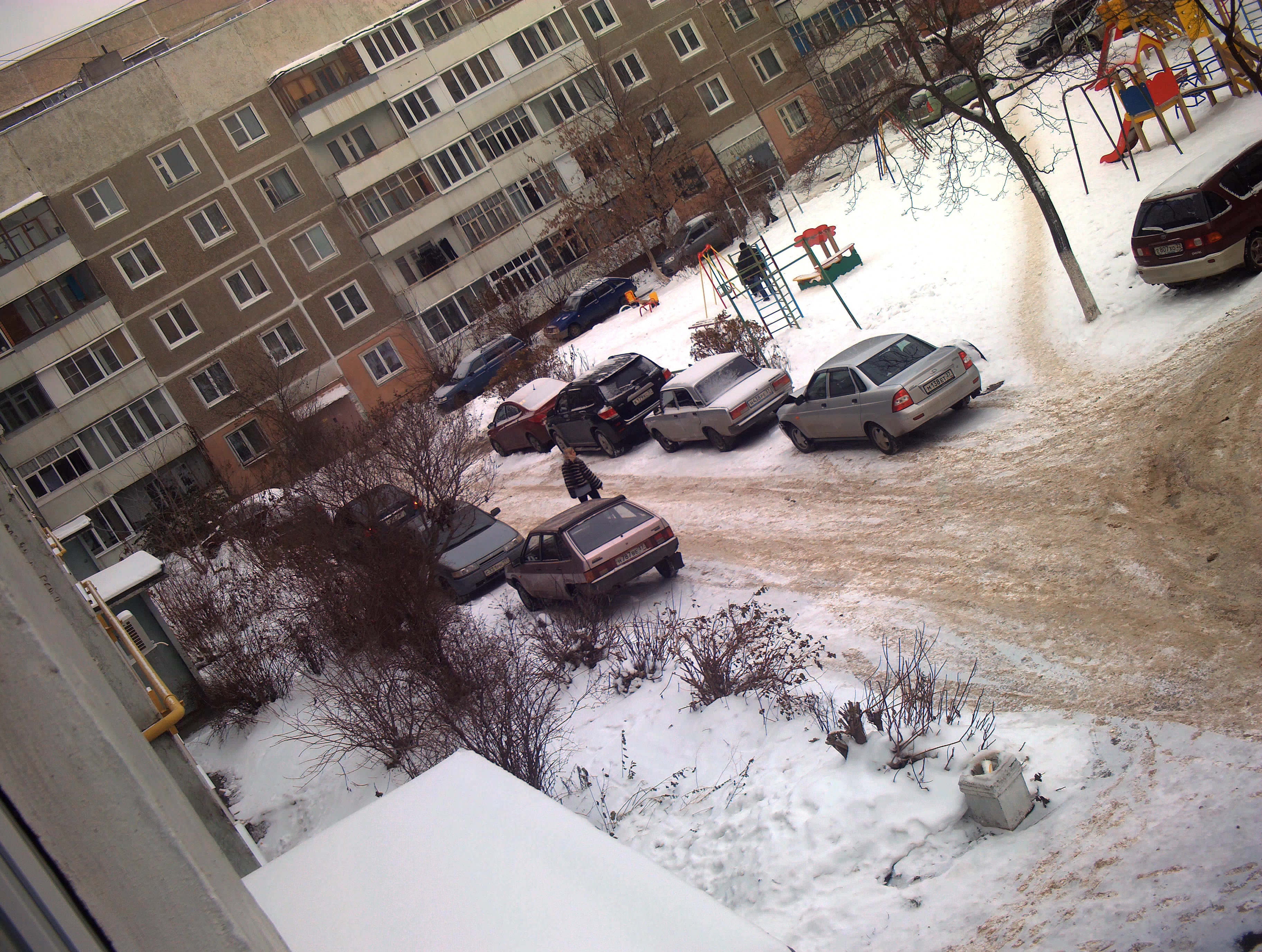

Режим День
IP-камера наблюдения Arecont AV40185DN-HB

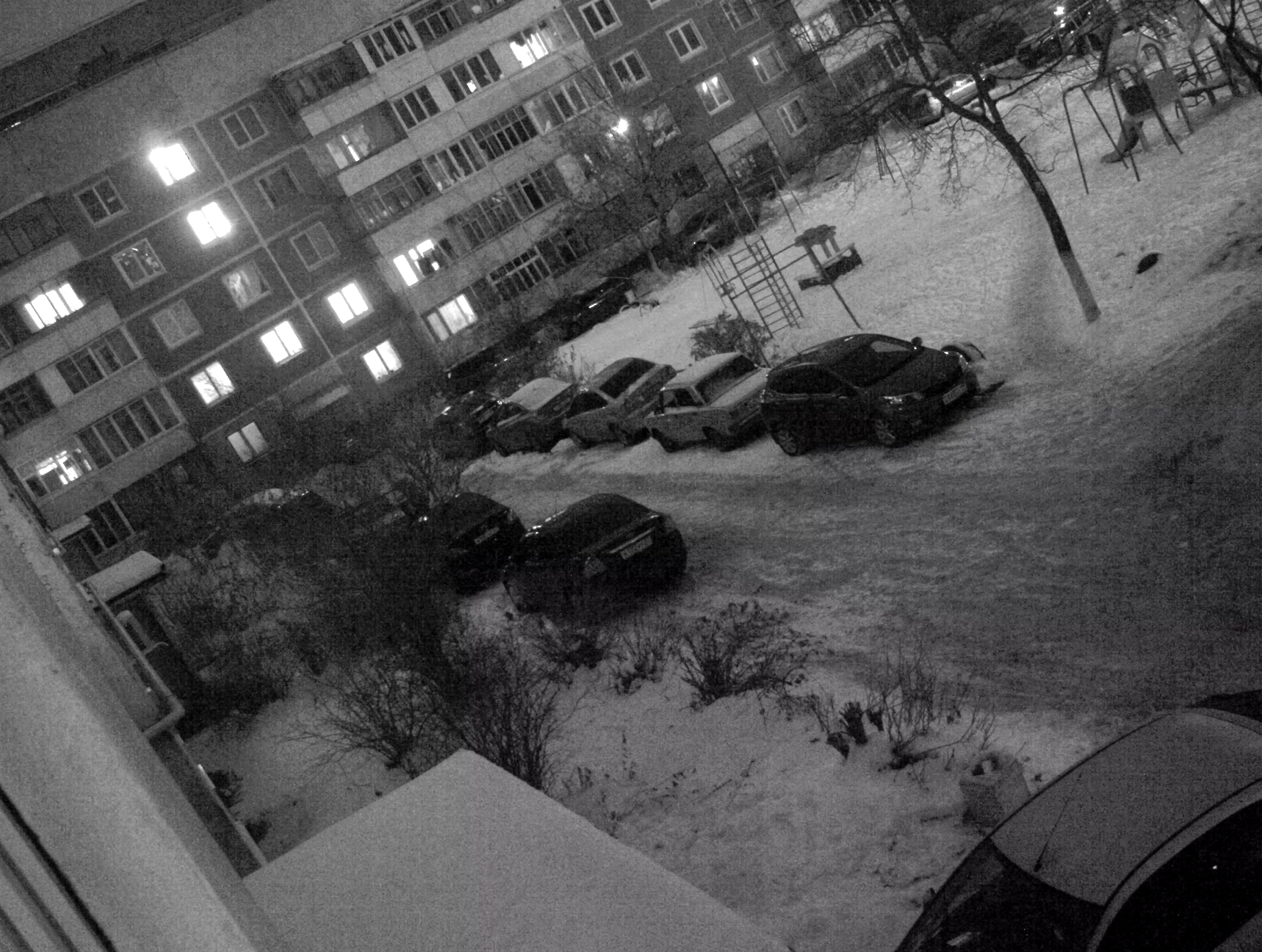

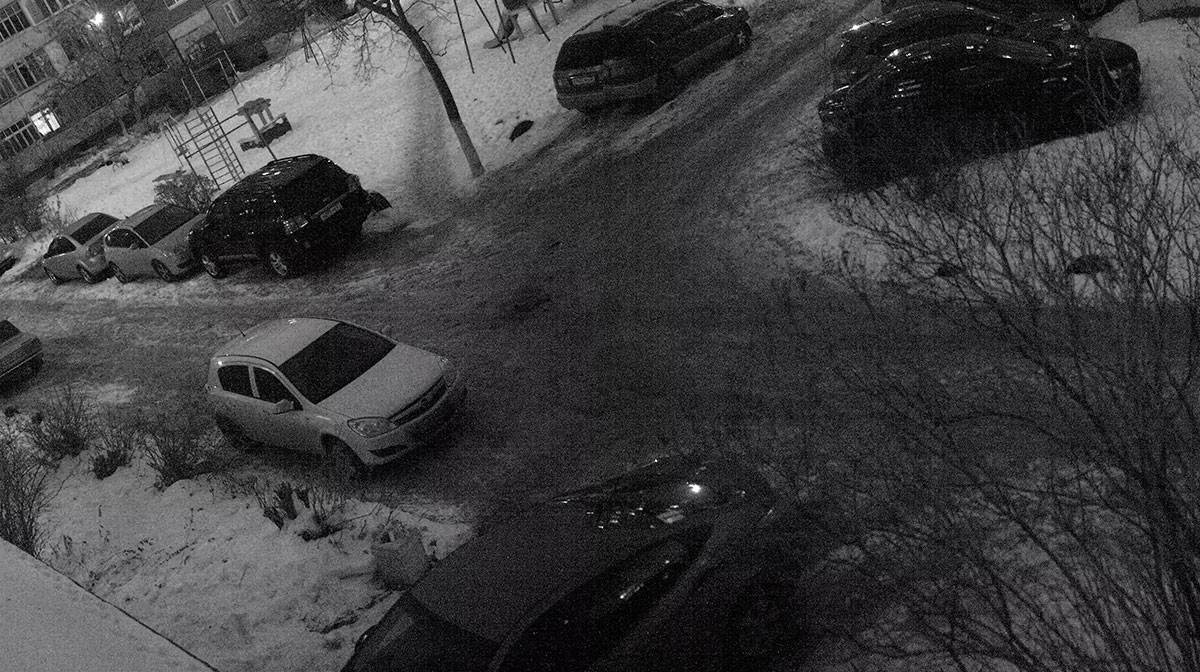

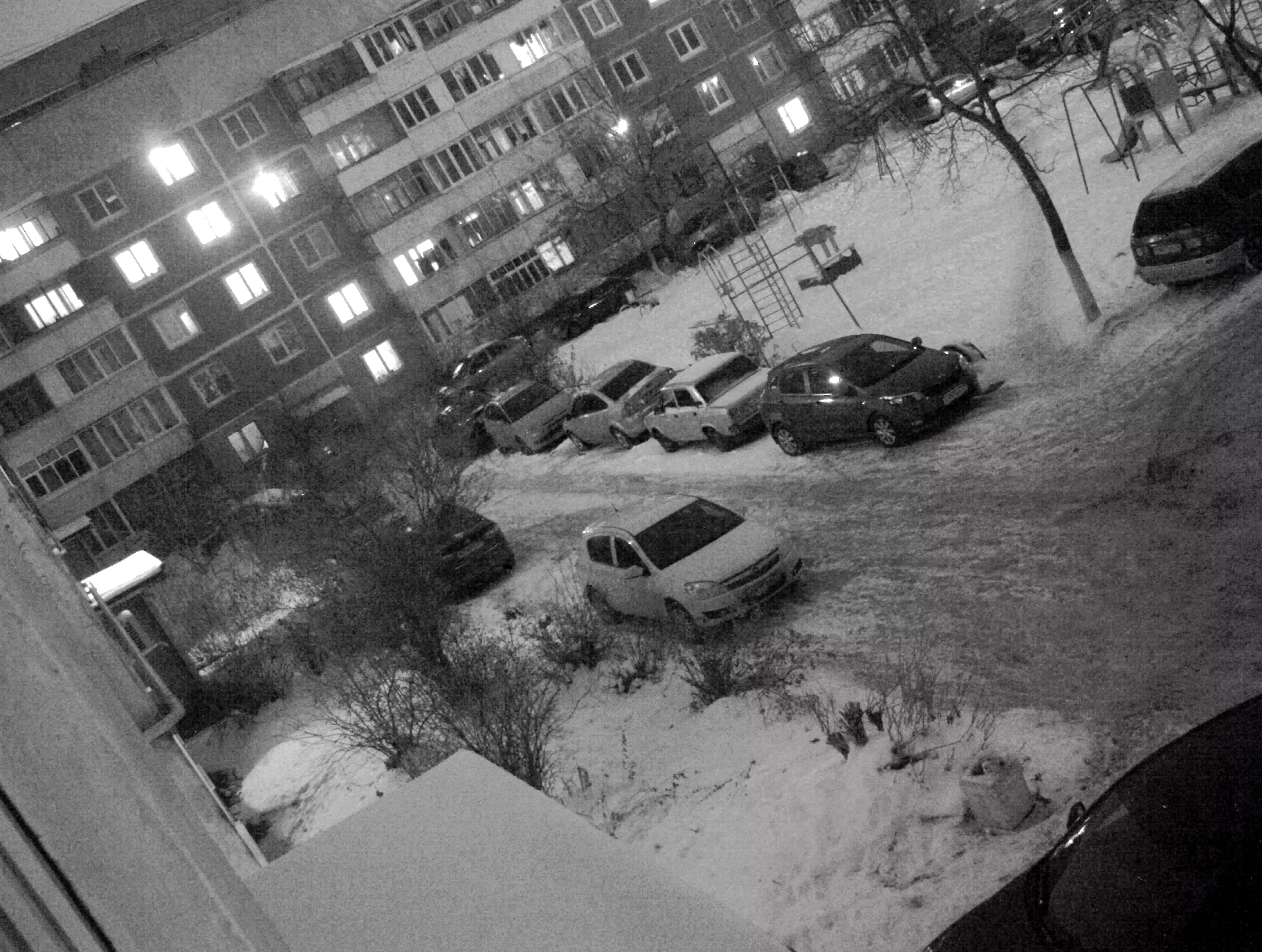

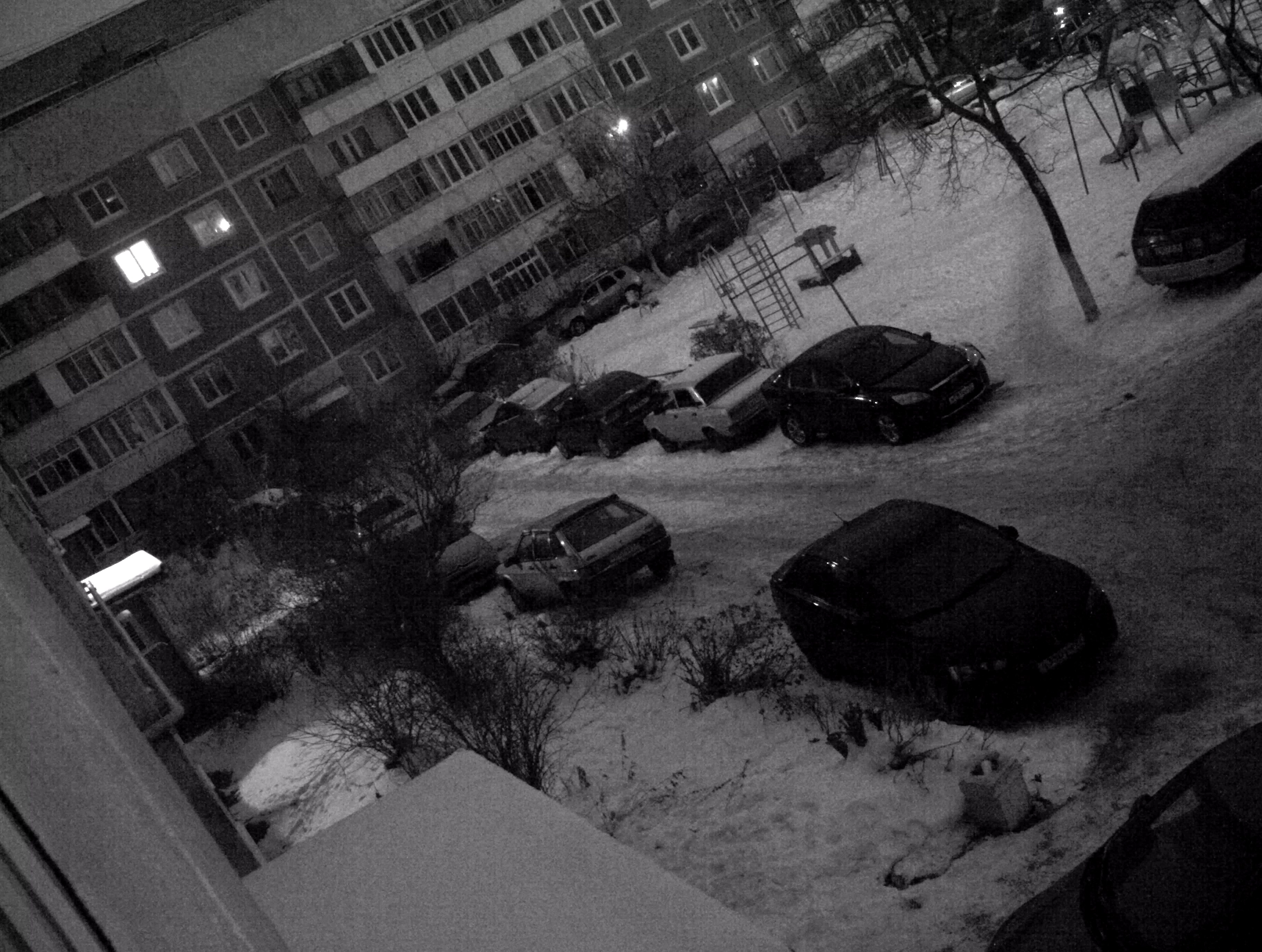

Режим Ночь
IP-камера наблюдения Arecont AV40185DN-HB

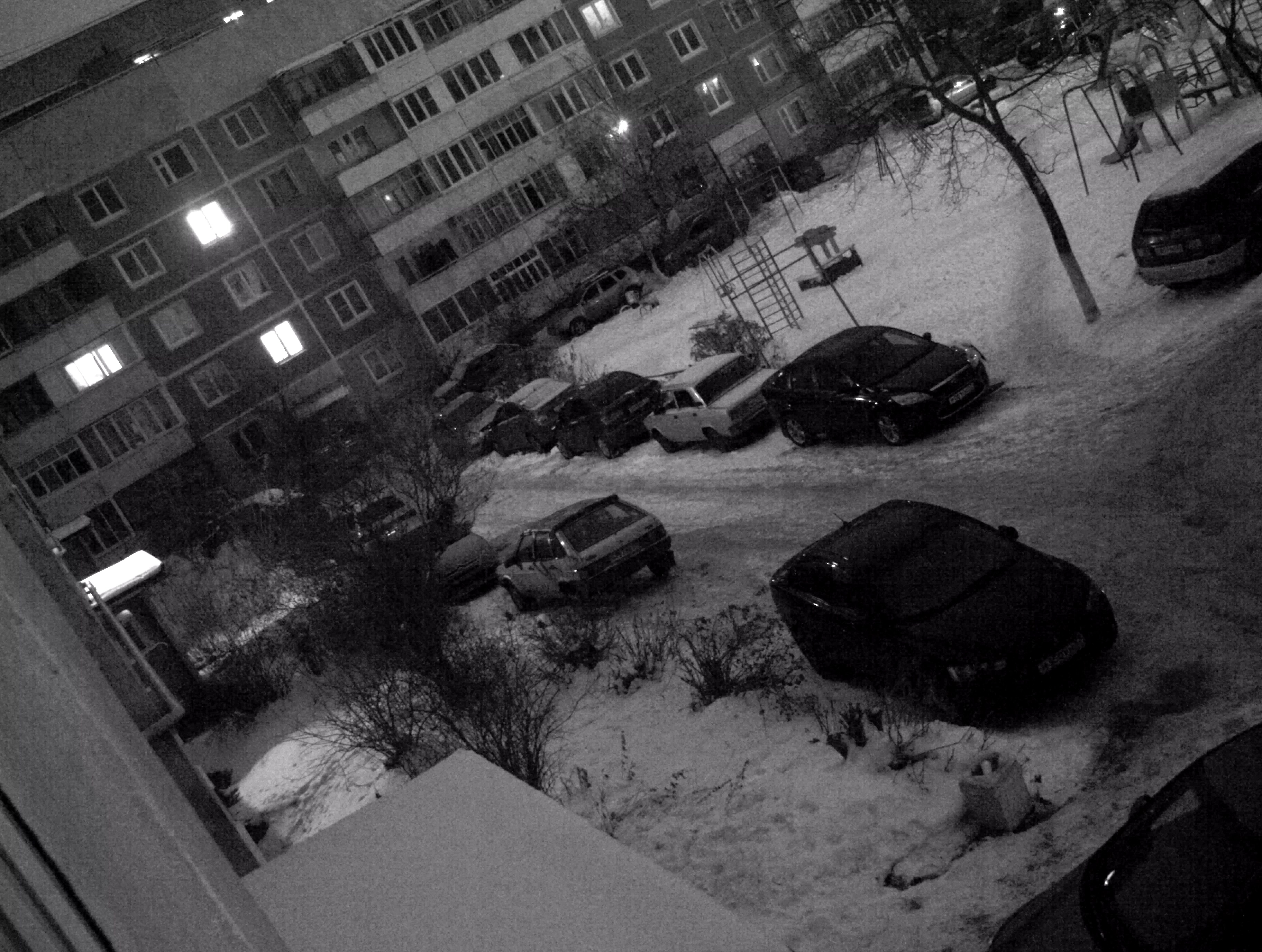

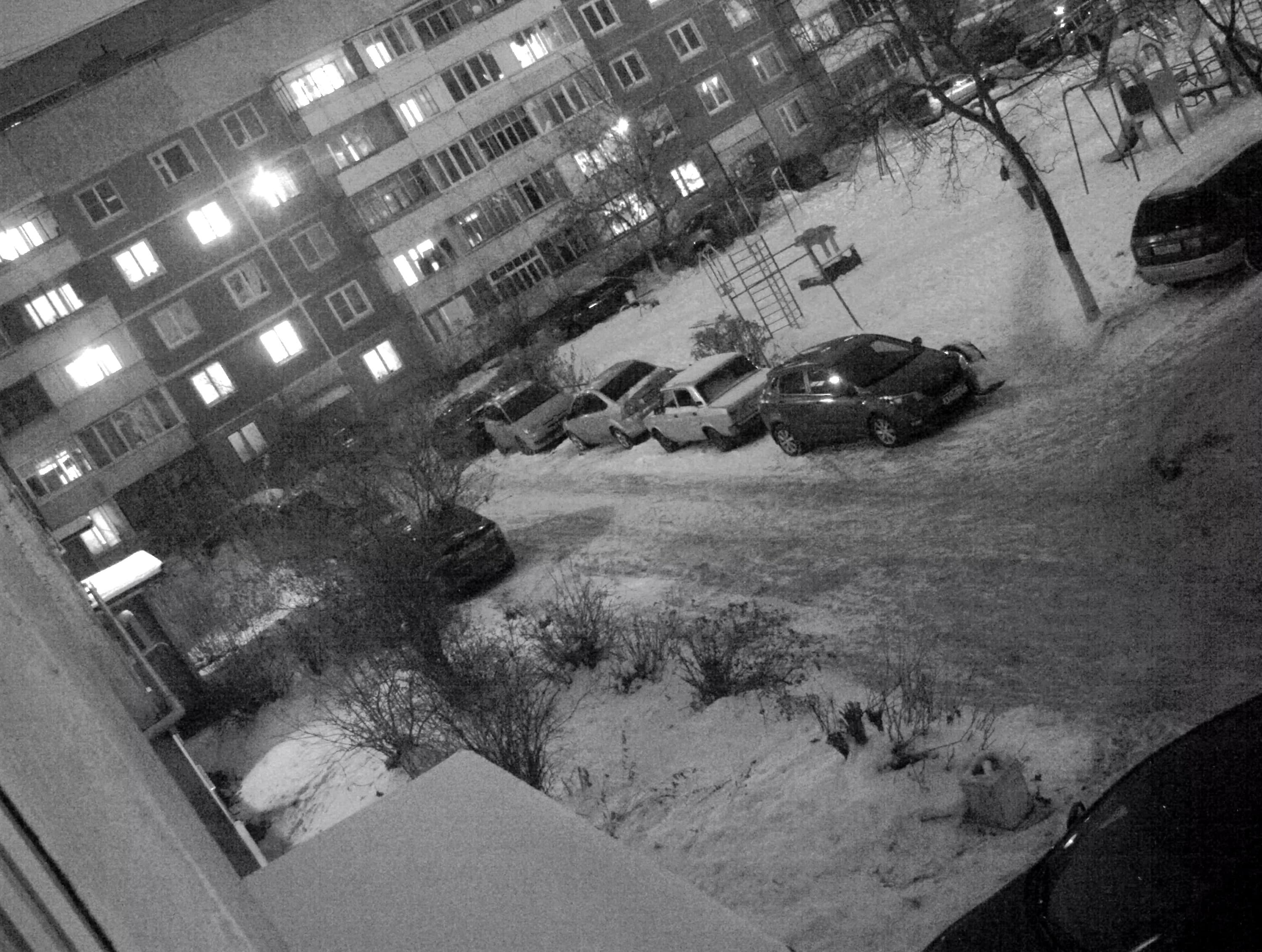

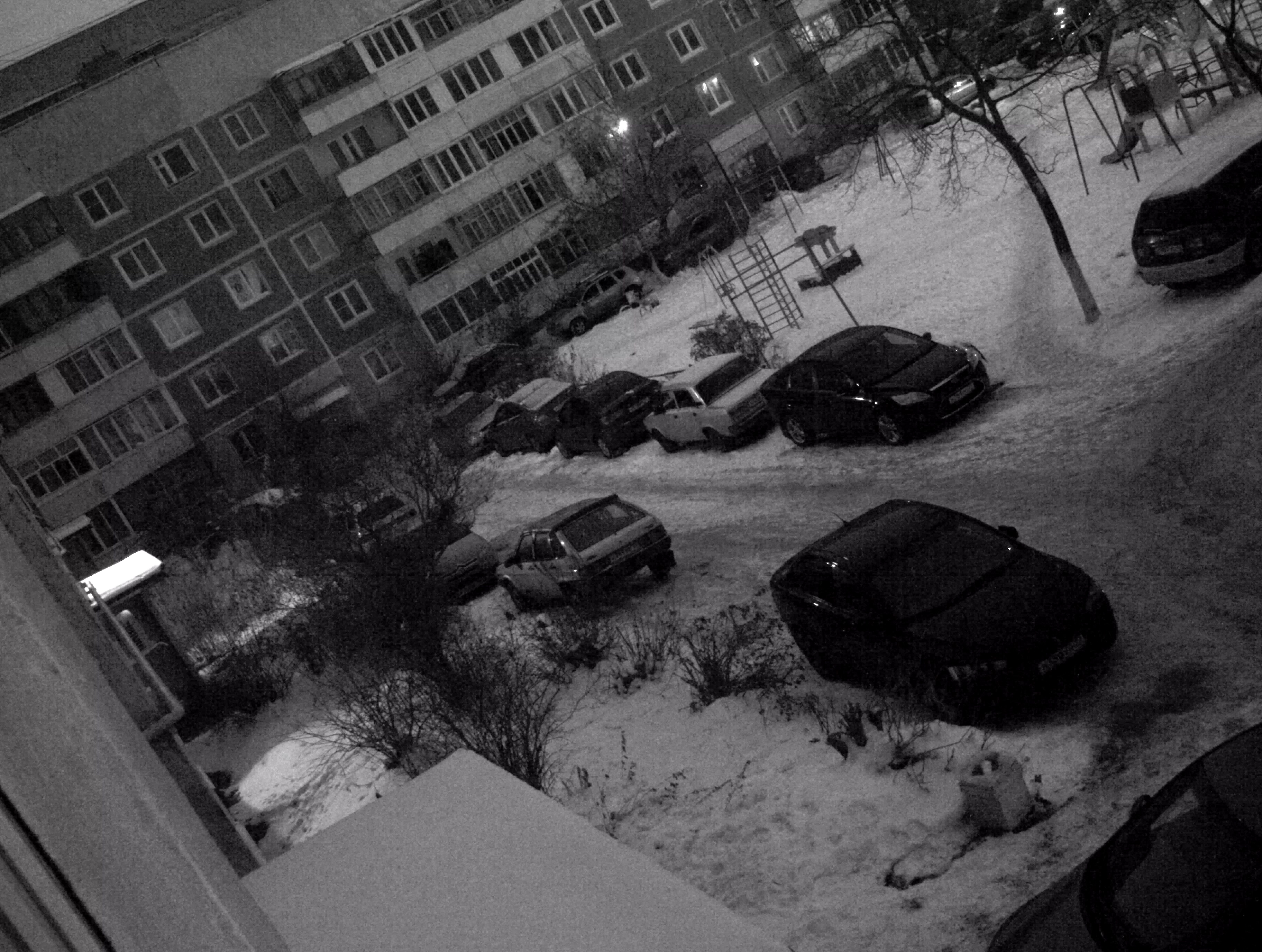

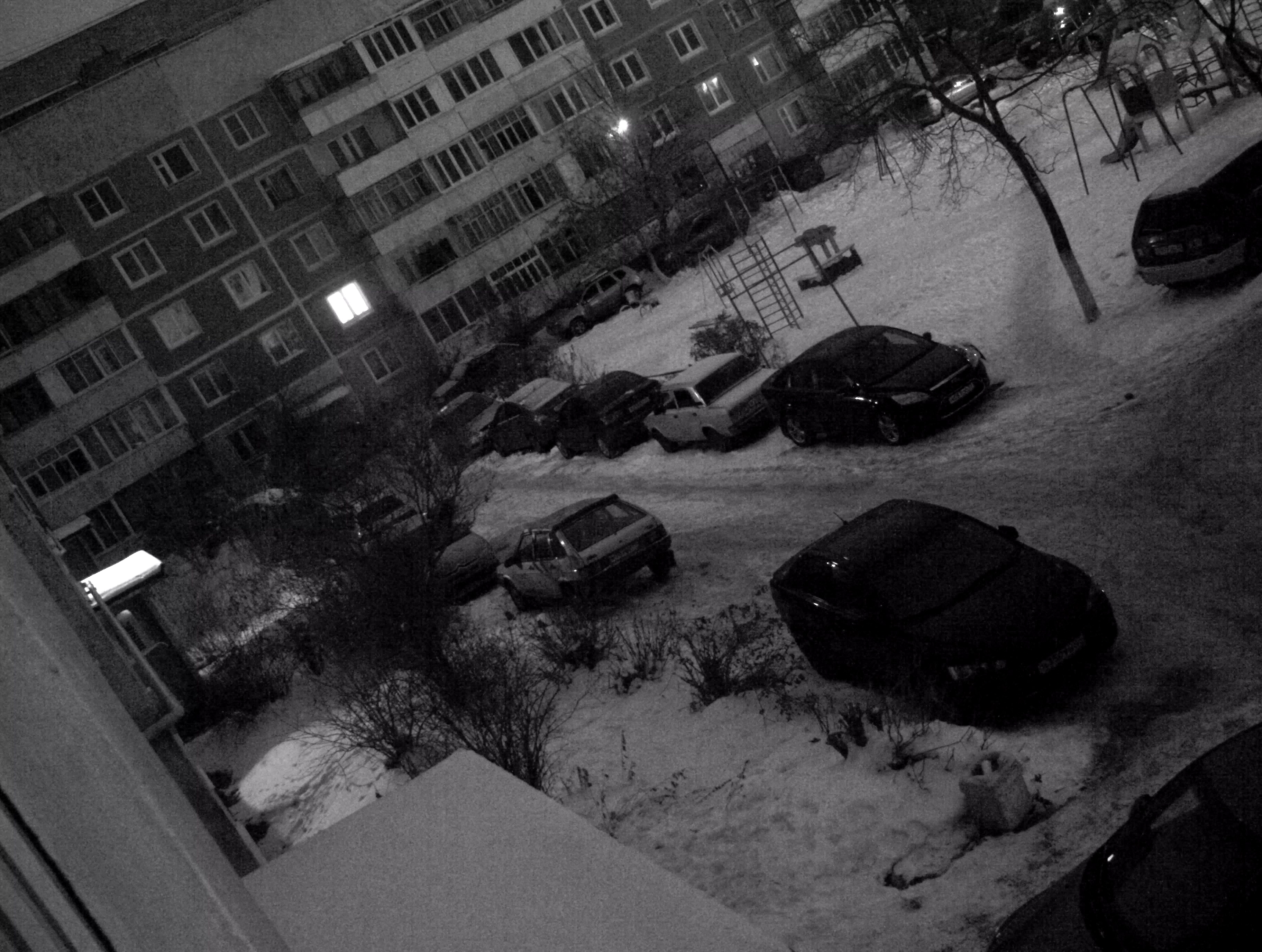

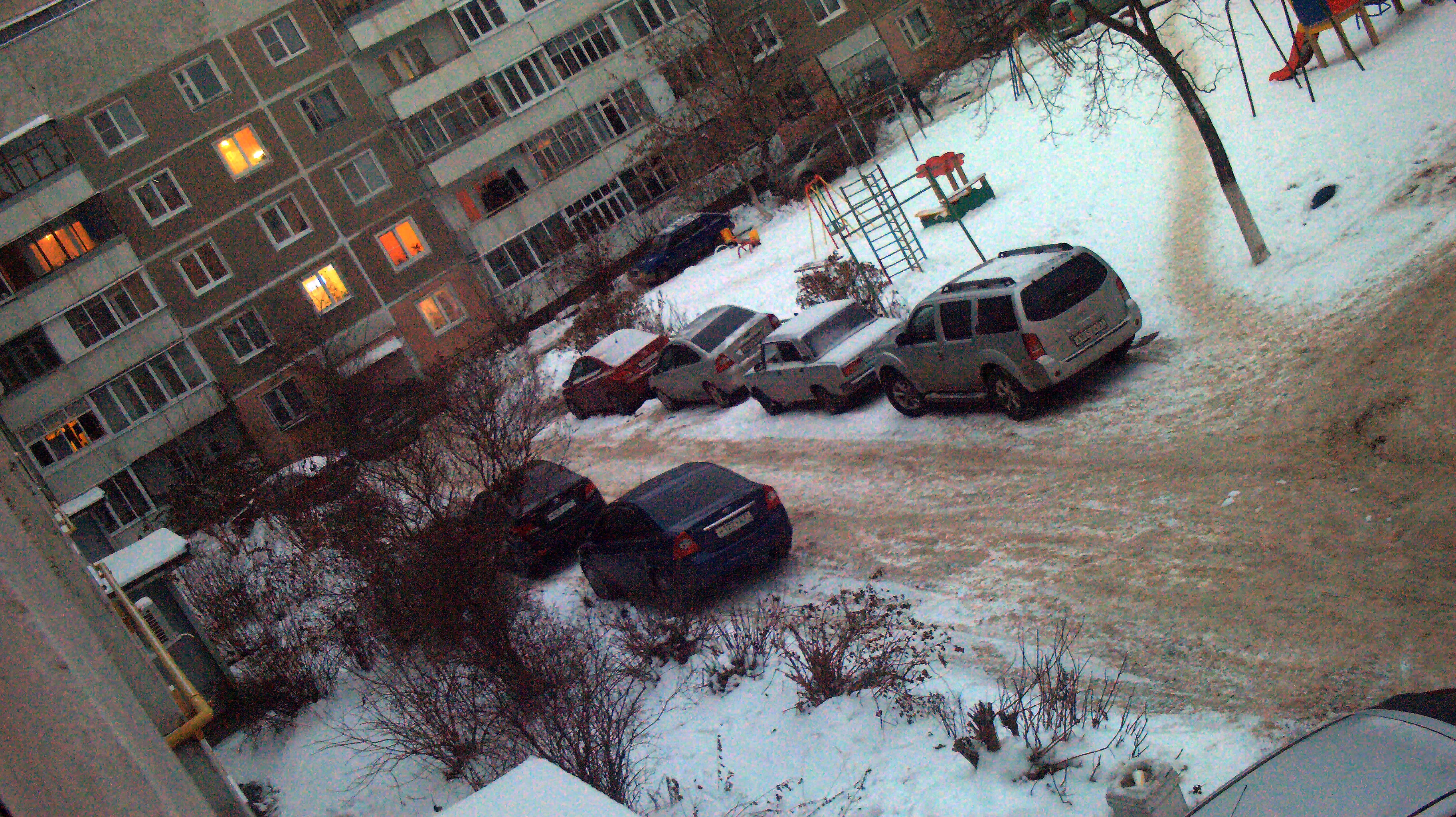

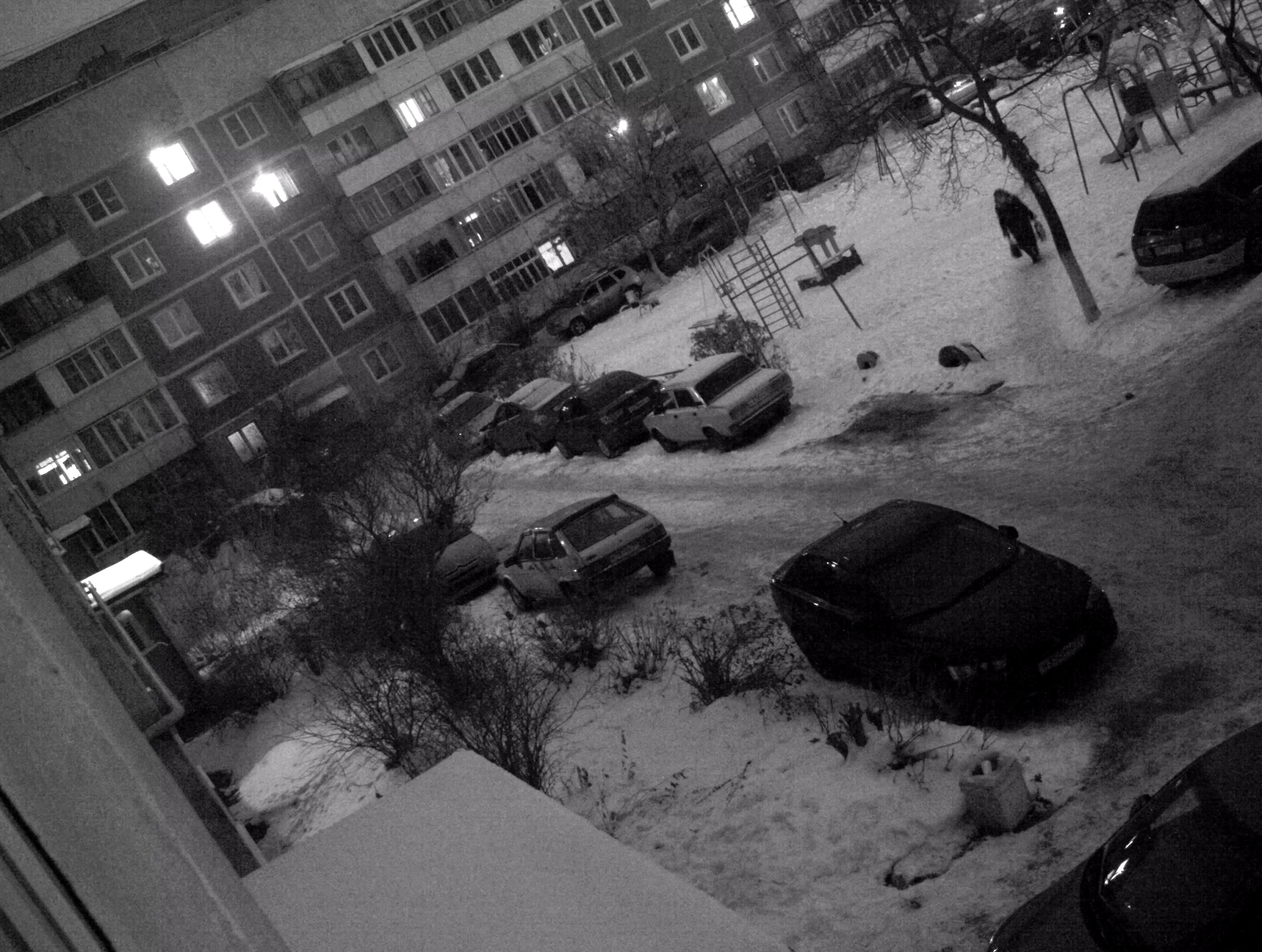

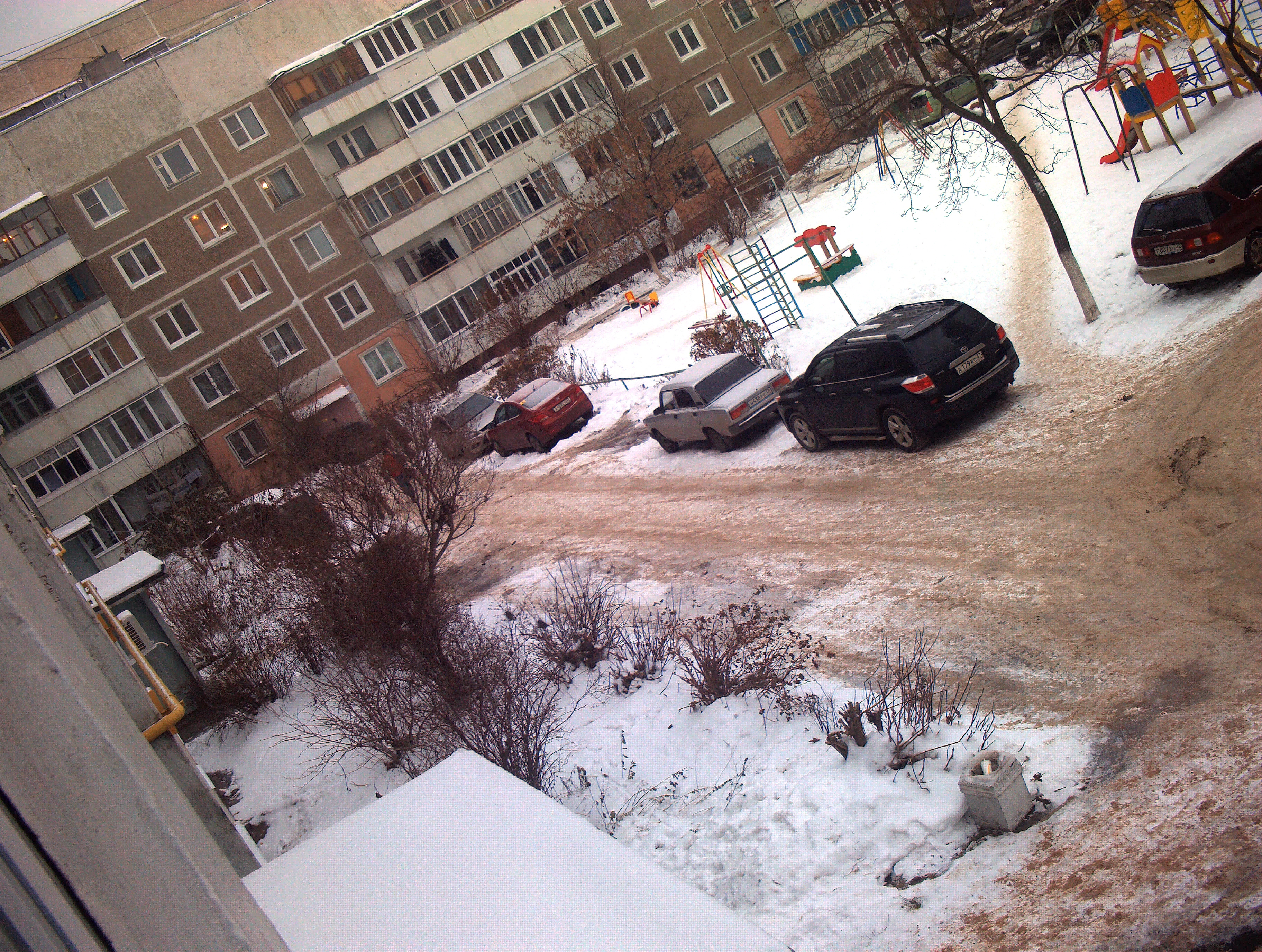

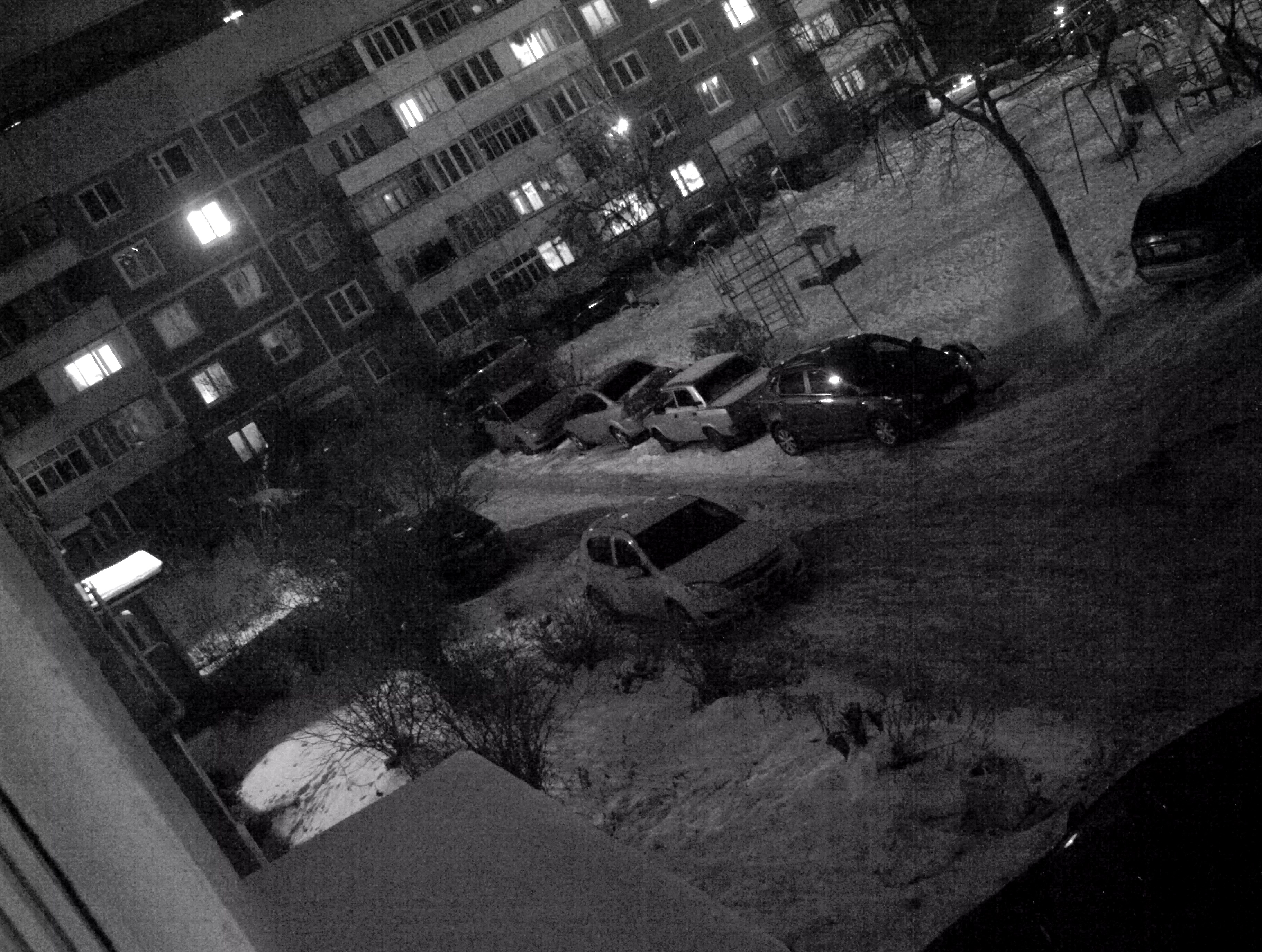

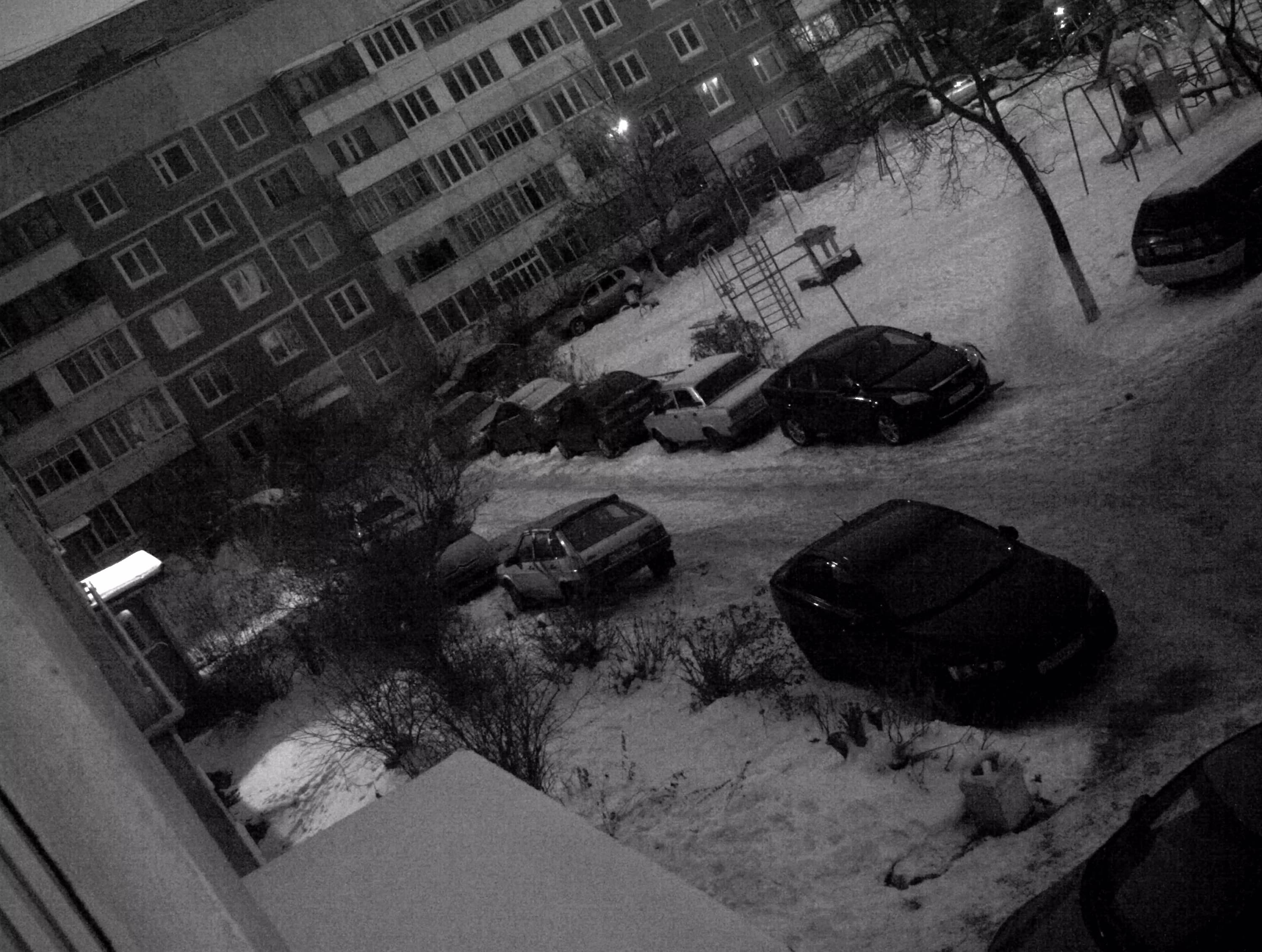

Здесь впечатляет не только разрешающая способность, но и высокая чувствительность камеры, проявляющаяся в режиме Ночь. Для наглядности можно сравнить два стоп-кадра, снятые разными камерами — рассматриваемой Arecont и другой, «обычной», из среднего ценового диапазона, которая несколько лет служит в качестве дворового видеорегистратора и не имеет столь чудесного ночного режима.

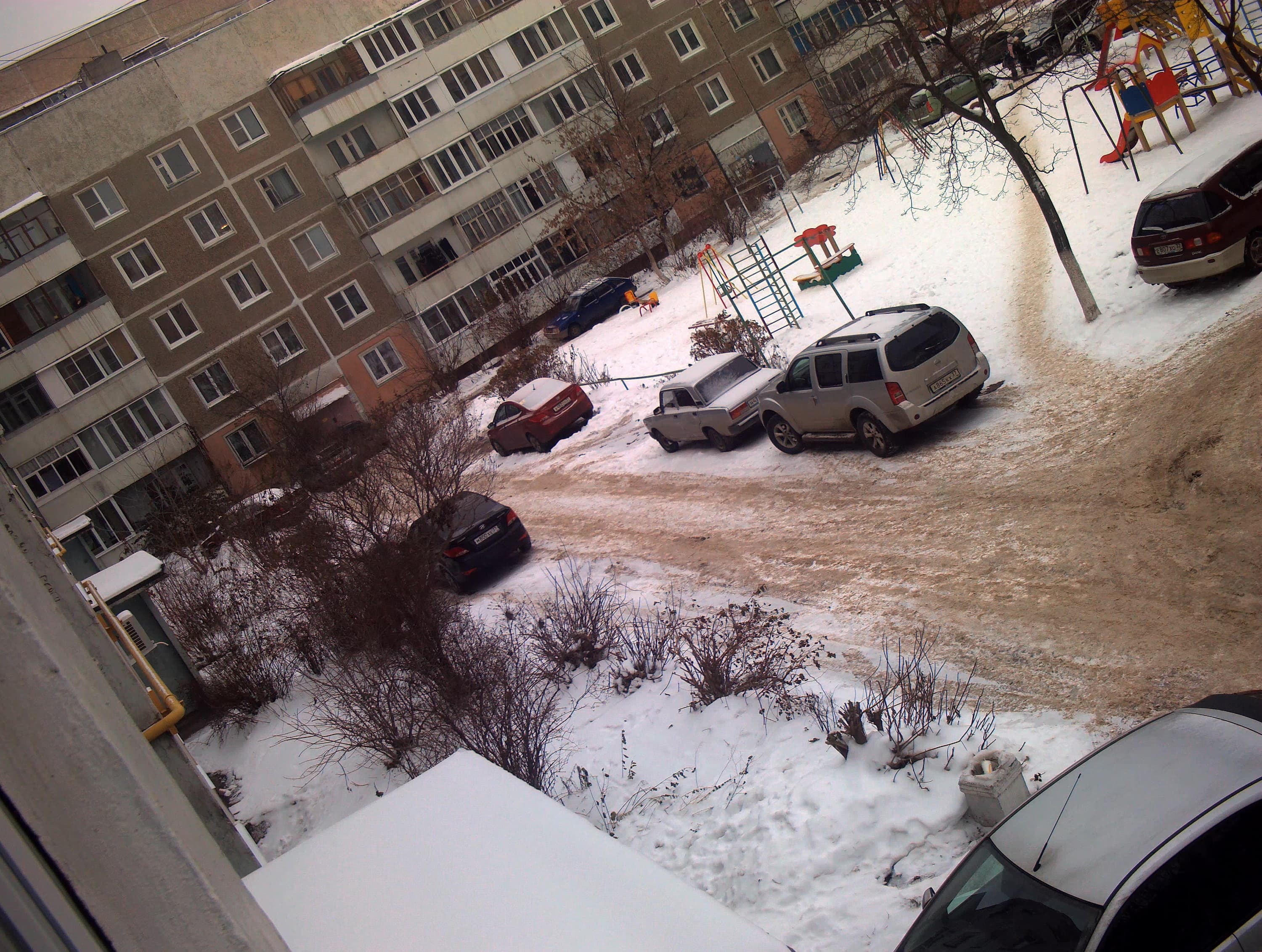

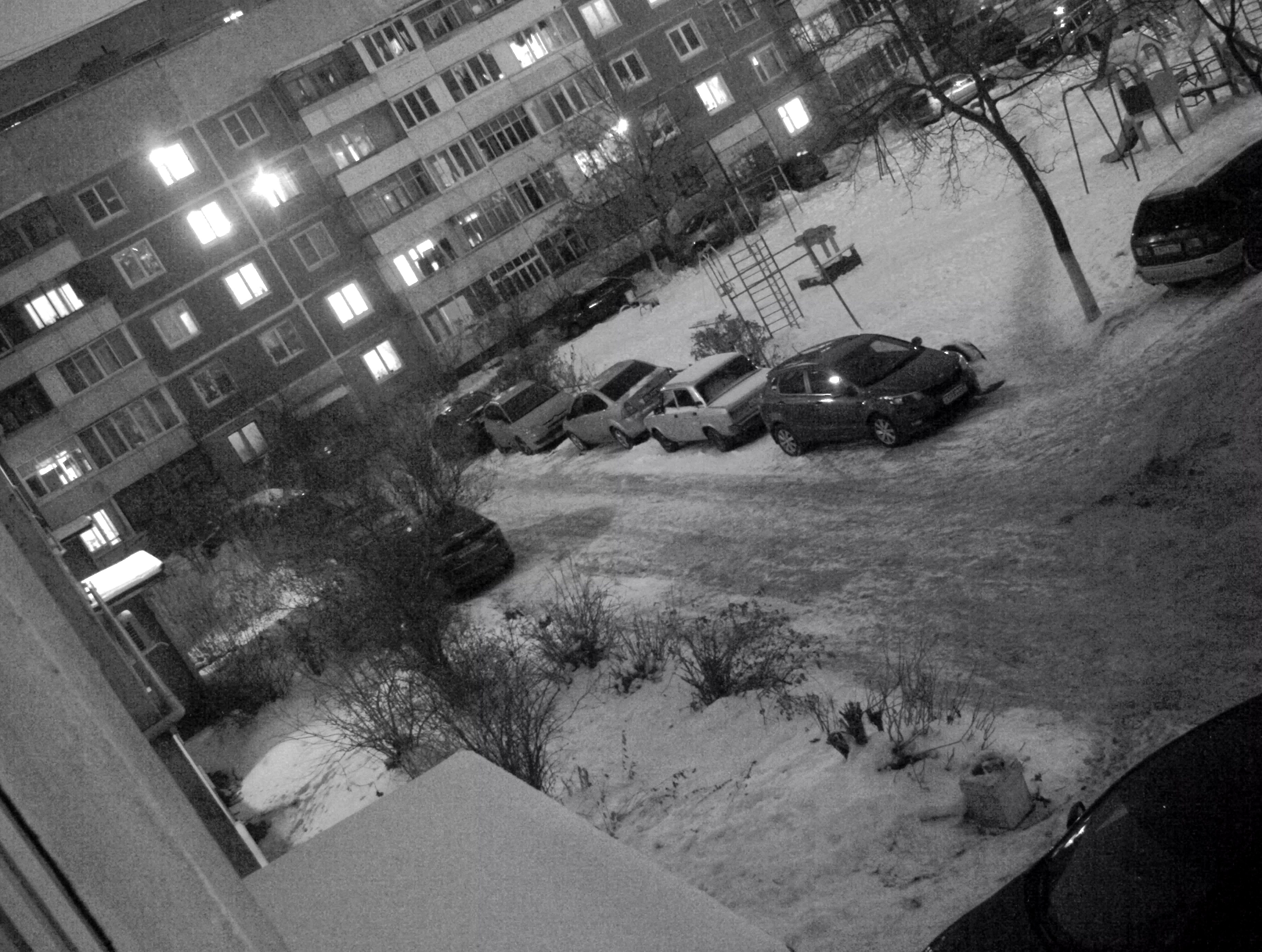

IP-камера наблюдения Arecont AV40185DN-HB
IP-камера наблюдения Arecont AV40185DN-HB

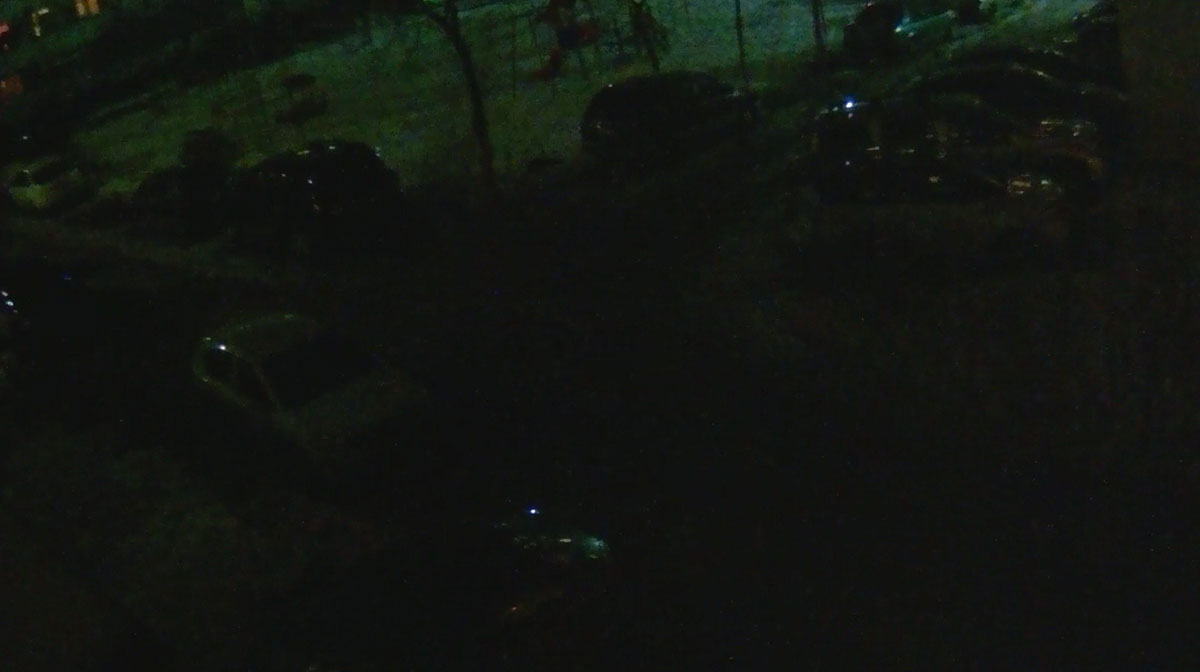

Наверное, нет нужды комментировать и указывать, какой из камер принадлежит тот или иной стоп-кадр. А ведь условия съемки — абсолютно одинаковые.

Похоже, что рассматриваемая камера не особо-то нуждается во внешней инфракрасной подсветке (к слову, ИК-прожекторы — довольно дорогое удовольствие). Аппарат достаточно четко фиксирует большинство деталей даже ночью при наличии слабого света, падающего из редких окон. Ну а в светлое время суток, даже при этой вечной зимней пасмурности, света оказывается более чем достаточно, чтобы дать безупречную для камеры наблюдения картинку.

000102030405060708091011121314151617181920212223

А теперь о недостатках. Точнее, об одном (больше не нашлось). Высокая чувствительность любой камеры может быть достигнута двумя способами: увеличением времени экспозиции (выдержки) и увеличением усиления (аналог фотоаппаратного ISO). Оба способа имеют свои минусы — первый приводит к смазу движущихся объектов, а второй добавляет к получаемой картинке пресловутый шум. Чудес не бывает, оба перечисленных минуса наглядно видны на стоп-кадрах, полученных при недостатке света. Оценить степень размытости в ночной съемке и сравнить ее со съемкой при хорошем уровне освещенности можно в следующем ролике:

Сократить выдержку в нашей камере можно только одним способом — уменьшив размер кадра. Но это решать пользователю, все зависит от его предпочтений. Что ему важнее — размер и детализация статичных объектов или незначительное увеличение резкости движущихся объектов с весомым снижением разрешения? Тем более, снижение размера кадра сопровождается обрезкой краев изображения — так называемый кроп. Таким образом, получить идеально панорамный обзор с маленьким размером кадра не получится — вместо склеек получатся провалы.

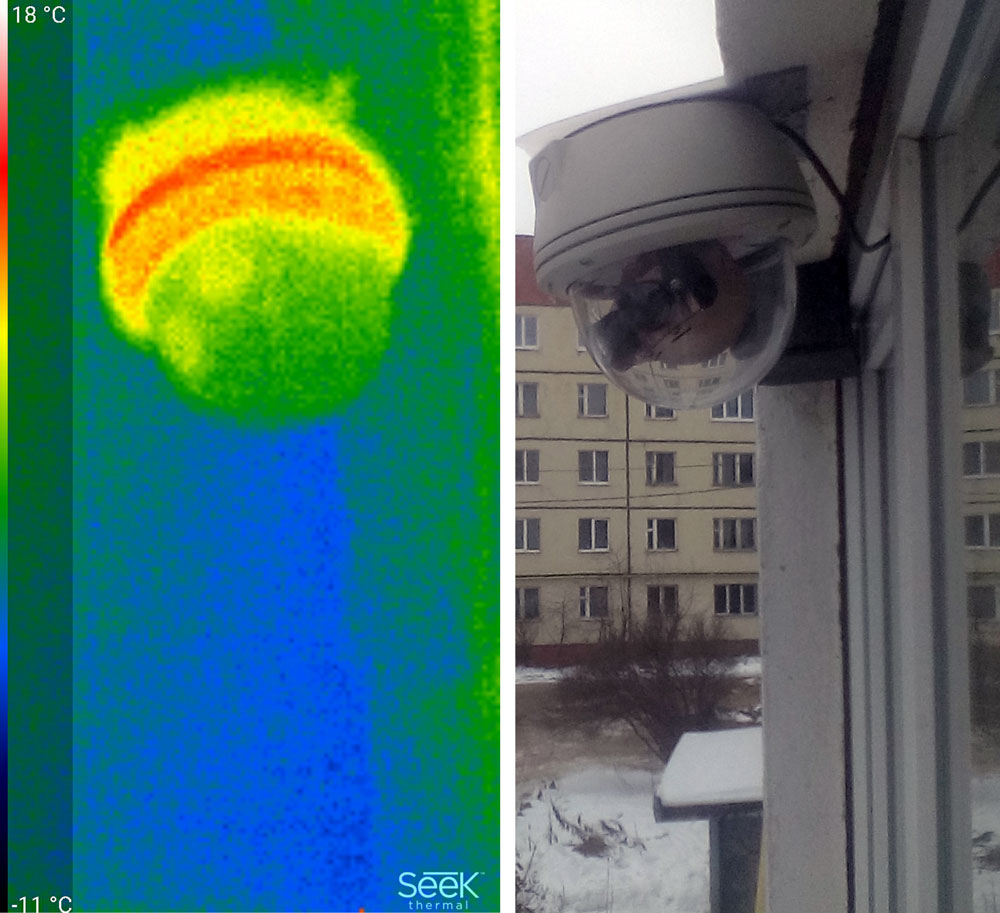

Наконец, несколько слов о таком волнующем факторе, как температурный режим. На страничке продукта можно отыскать следующую информацию: Камера имеет кожух уличного исполнения с подогревом. Здесь нужно уточнить: для того, чтобы климатическая система заработала, ей требуется отдельное питание (15—20 В DC или 24 В AC), которое подается в камеру через те самые вынесенные кабели, заметные на фотографиях в начале статьи. Мы при тестировании не снабжали камеру никаким дополнительным питанием, ограничившись штатным PoE (Power on Ethernet). Тем не менее, длительная работа аппарата, находящегося на зимней улице, приводит к нагреву корпуса, а значит, и всей электронной начинки — это хорошо видно по фотографии, сделанной с помощью тепловизора.

IP-камера наблюдения Arecont AV40185DN-HB

Выводы

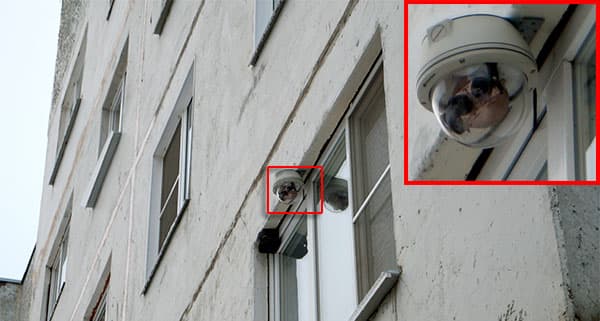

Рассмотренная камера без малого две недели круглосуточно работала в паре с компьютером, транслируя и записывая происходящее. Это редкий случай, когда имелась возможность столь длительного тестирования. Признаться, подспудно ожидались какие-то отказы, сбои в работе и прочие неполадки. Те самые, с которыми неизбежно связана эксплуатация практически любого прибора. Чаще, конечно, бытового (читай любительского) назначения.

Но, «к сожалению», в нашем случае ничего особо интересного в негативном плане так и не произошло. Если какие-то неполадки и возникали, то лишь по одной причине: вмешательство пользователя. Например, изменение ключевых настроек камеры без последующего контроля за результатом внесенных изменений.

Остается констатировать и без того известный факт — за надежность надо платить. Более того, вместе с надежностью пользователь обязательно получит и другие преимущества. Их нетрудно перечислить на примере рассмотренной камеры. Это тщательная продуманность конструкции, когда буквально каждой мелочи уделено особое внимание; даже стягивающие болты — и те невозможно потерять во время установки, они заштампованы в своих отверстиях. Это и необычайно большой размер кадра с высокой разрешающей способностью, которая может показаться избыточной. Еще один плюс — чувствительность, позволяющая вести съемку при фактическом отсутствии света. Наконец, нельзя забывать о способности камеры работать с любым программным обеспечением стороннего производителя, включая аппаратные решения. Перечисленные качества как нельзя лучше отвечают требованиям, предъявляемым к камере профессионального назначения.




12 декабря 2016 Г.
