Сетевой накопитель Synology EDS14


В начале этого года мы познакомились с устройством Synology USB Station 2. К этому времени оно было представлено на рынке уже несколько лет и с точки зрения аппаратной платформы явно морально устарело. Замеченный нами впервые на CeBit накопитель EDS14 можно в некотором смысле считать последователем этой модели. Однако у новинки есть и другие интересные характеристики и сценарии использования.

Как и USB Station 2, устройство не имеет внутренних отсеков и рассчитано на работу только с внешними накопителями с интерфейсом USB. Для этого на нем присутствует по одному порту USB версий 3.0 и 2.0. Кроме того, есть слот для карт памяти SD.

Однако с точки позиционирования устройство все-таки заметно отличается от предшественника. Полное название EDS14 — Embedded DataStation EDS14. Так что, несмотря на размещение в разделе моделей для домашних пользователей и SOHO, этот сетевой накопитель компания создавала в расчете на использование в качестве элемента встраиваемых вычислительных систем. В качестве примера можно привести транспорт, системы безопасности, автономные решения. Для эффективного использования в этих сценариях, устройство имеет крепкий корпус небольшого размера, использует пассивное охлаждение (работоспособность гарантируется для температур окружающей среды от −20 до +50 °C), питание постоянного тока с напряжением от 7 до 24 В. При этом с точки зрения функций модель мало отличается от других решений Synology.

Комплект поставки и внешний вид

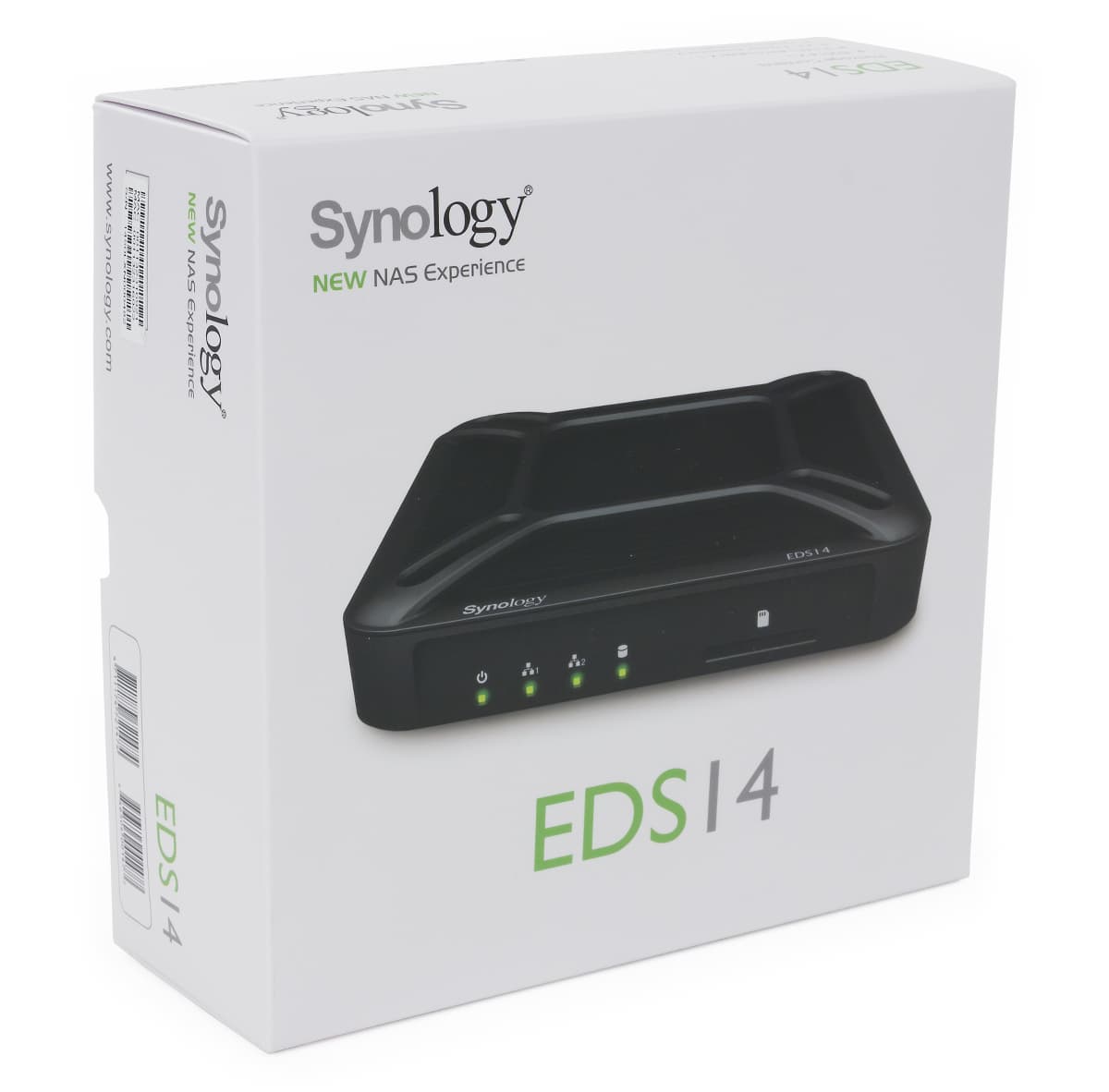

Сетевой накопитель поставляется в стандартной картонной коробке. Кроме названия модели, комплекта поставки и серийного номера на ней нет никакой информации.

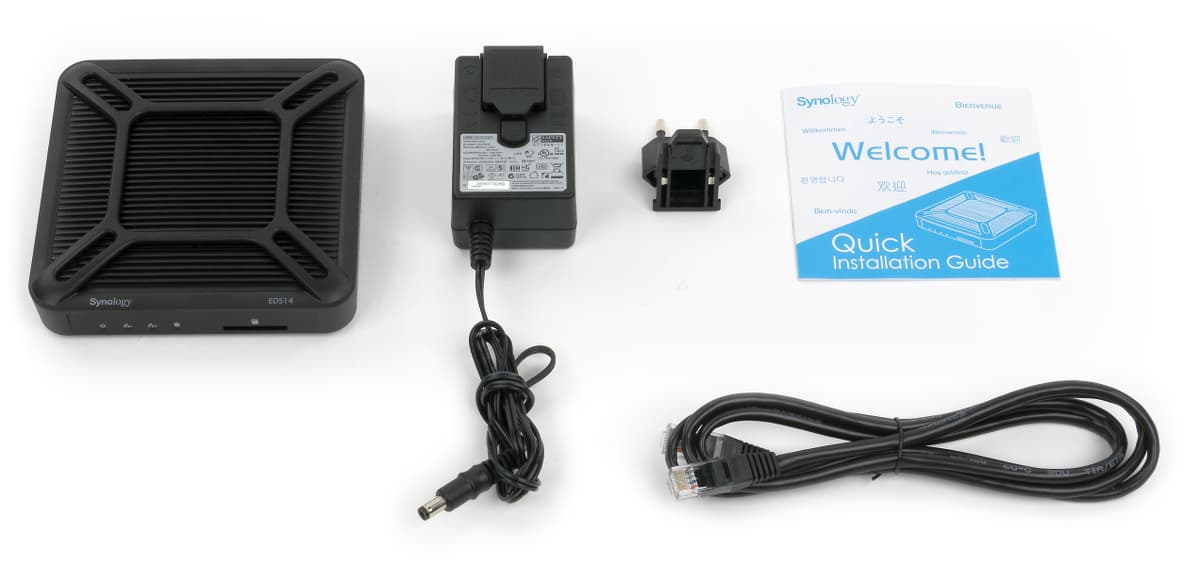

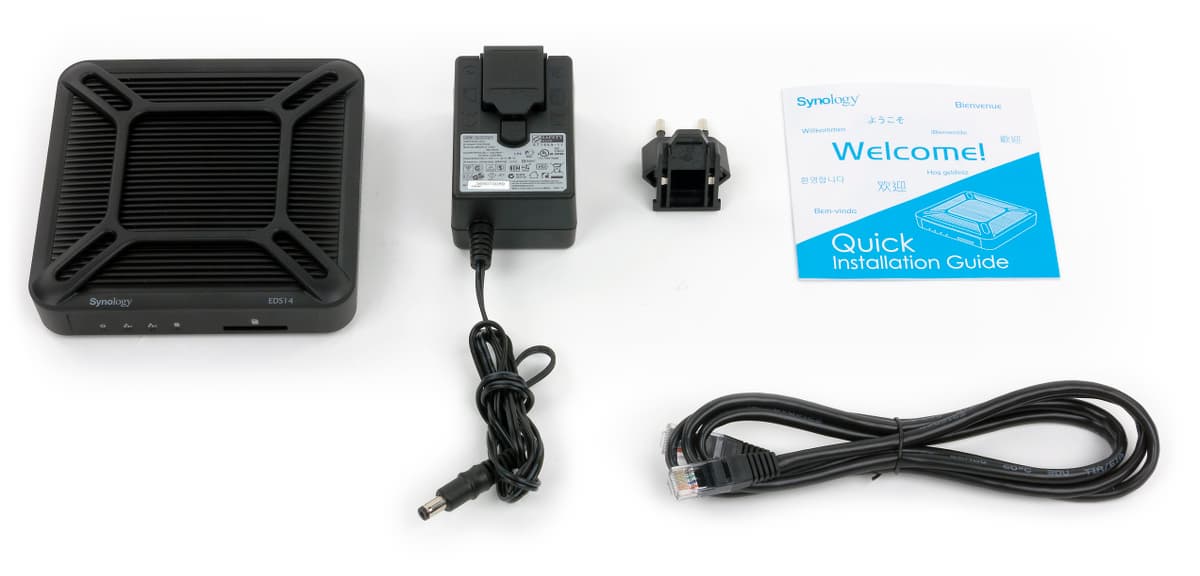

В комплект поставки накопителя входит внешний блок питания 12 В 2 А со сменной вилкой, один сетевой патч-корд и минимальная инструкция по началу работы. Отметим, что производитель предоставляет трехлетнюю гарантию на эту модель.

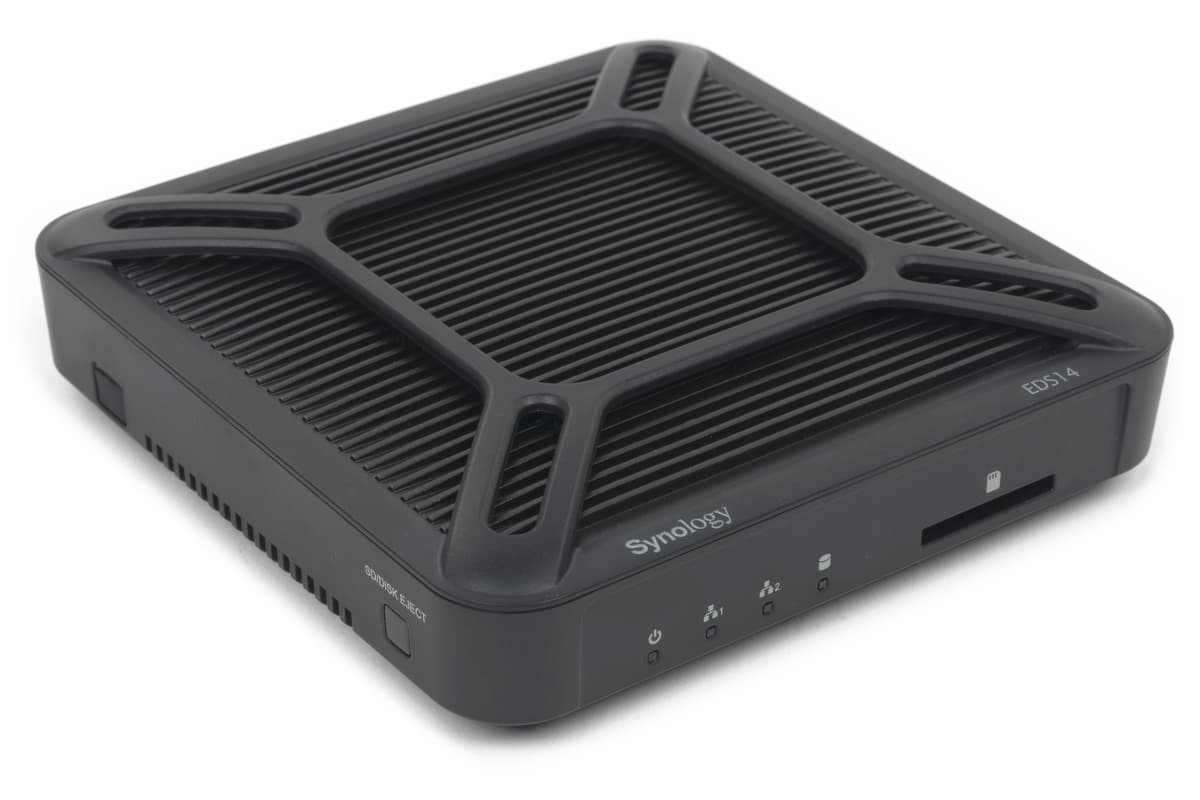

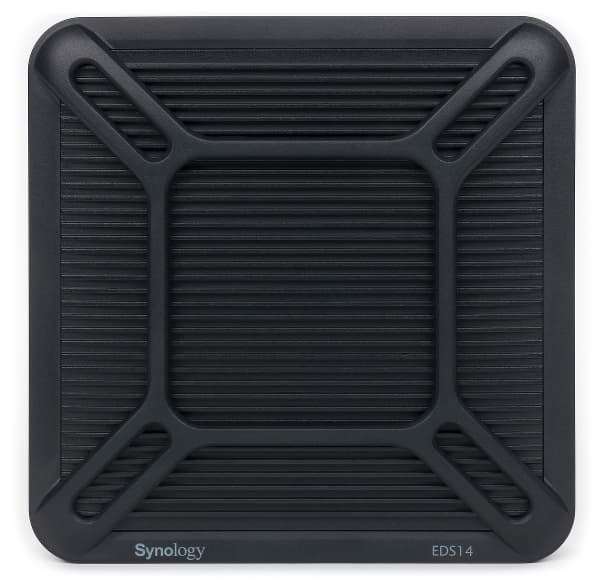

По внешнему виду EDS14 существенно отличается от других устройств Synology. Основная причина этого — отсутствие возможности установки накопителей внутрь корпуса. В результате производитель смог обеспечить работу устройства в широком диапазоне температур. Правда пользователю придется самостоятельно решить вопрос с соответствием винчестеров аналогичным требованиям в случае необходимости. Отметим также, что комплектный блок питания не рассчитан на работу при отрицательных температурах.

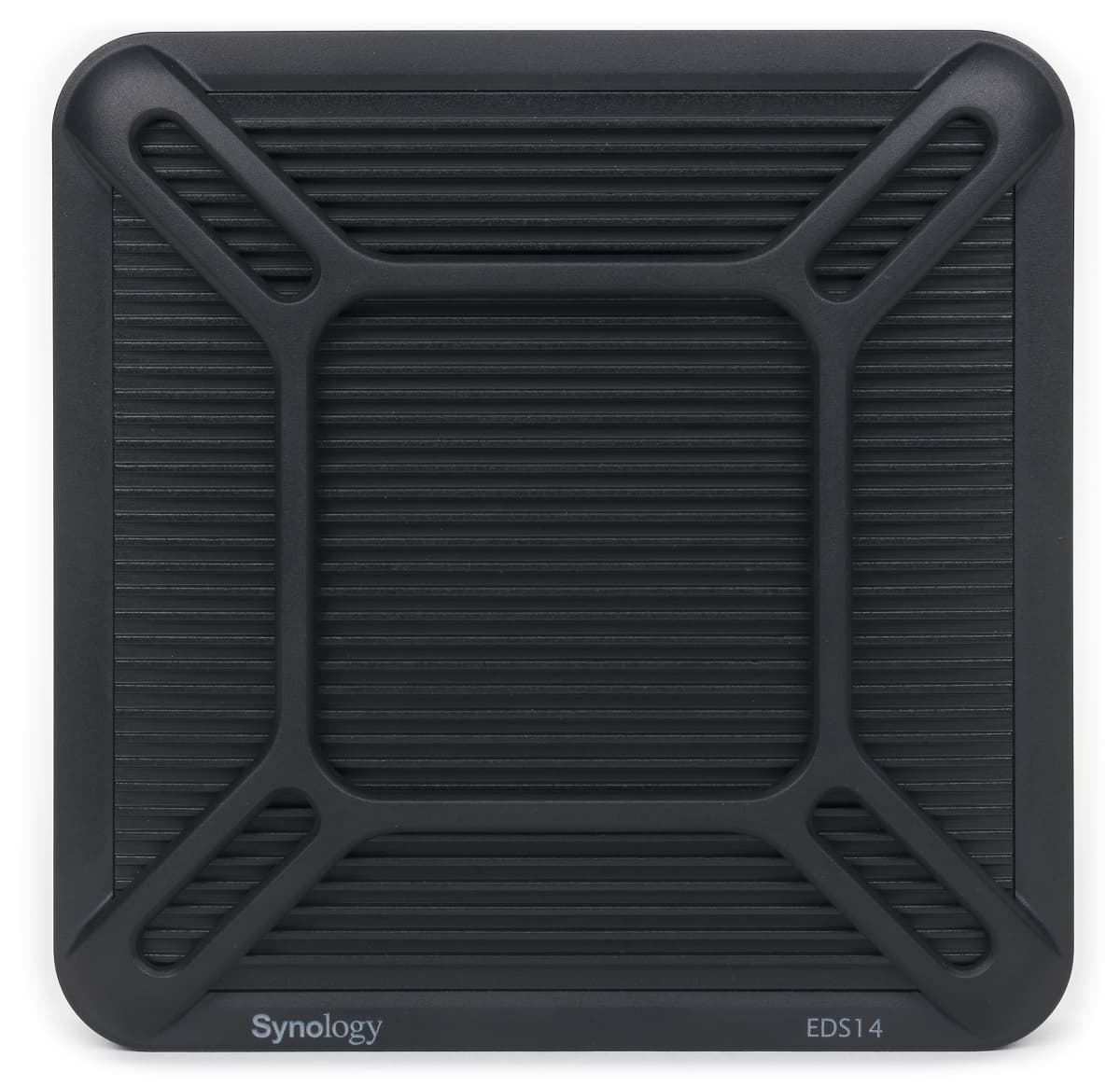

Основная часть корпуса накопителя изготовлена из крепкого черного матового пластика. Размеры устройства составляют 125×125×31 мм. Сверху, под защитной решеткой, находится металлическая крышка сложной формы, которая играет роль радиатора для большинства микросхем печатной платы. Кроме нее, для охлаждения используются отверстия на углах боковых граней и дна. Честно говоря, учитывая позиционирование модели, лучше бы на корпусе не было вообще никаких решеток. К сожалению, возможности проверить температурный режим процессора в этой модели невозможно. Во время тестирования при комнатной температуре внешняя поверхности радиатора нагревалась незначительно. Производитель заявляет о специальных алгоритмах для обеспечения надежной работы процессора в сложных условиях, но деталей по ним нам выяснить не удалось.

Кстати, отсутствие вентиляторов приводит и к отсутствию шума от них во всех режимах работы устройства, что может быть интересно домашним пользователям. Кроме того, данная конструкция устойчива к вибрациям.

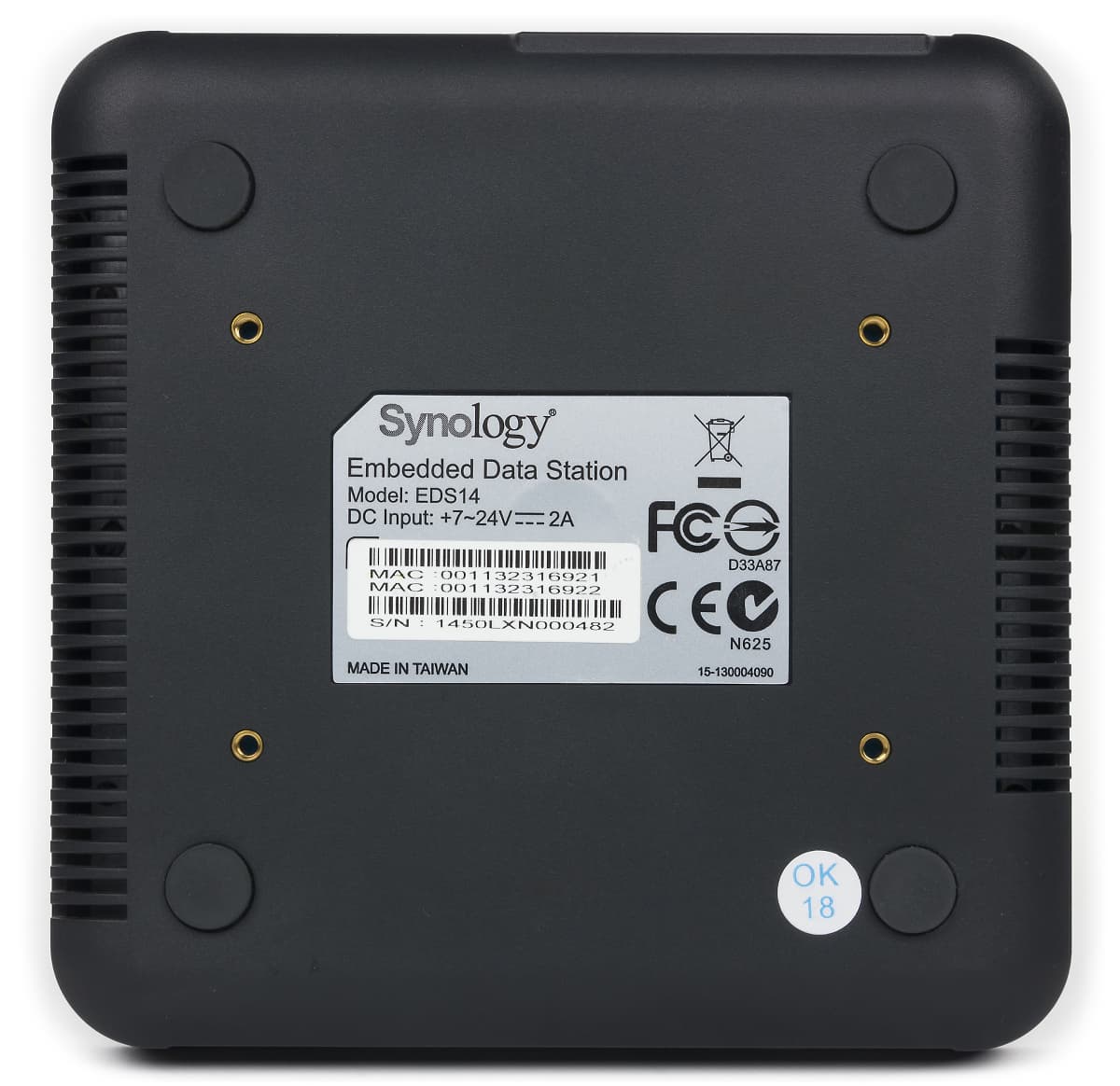

Также на дне находятся резиновые ножки для установки на горизонтальной поверхности и четыре металлические втулки с резьбой для крепления к специальному кронштейну (75×50 мм). Если будете использовать эту возможность, обратите внимание, что отверстия во втулках сквозные, и слишком длинные винты могут повредить печатную плату.

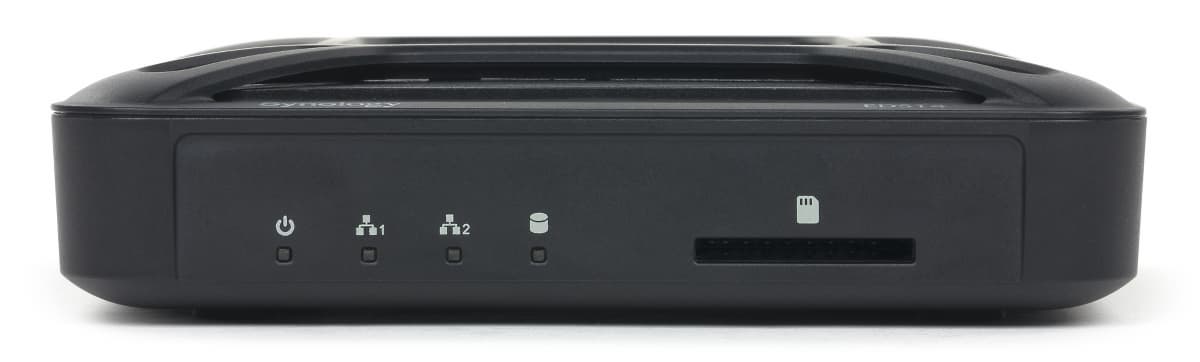

На переднем торце разместили четыре светодиодных индикатора работы (питание, сеть 1, сеть 2, диски) и слот для карт памяти SDHC/SDXC с шиной UHS-I (объем до 32 ГБ/2 ТБ, скорость до 104 МБ/с). Отметим, что слот имеет пружинную защелку, а установленная карта памяти выступает из корпуса буквально на один миллиметр.

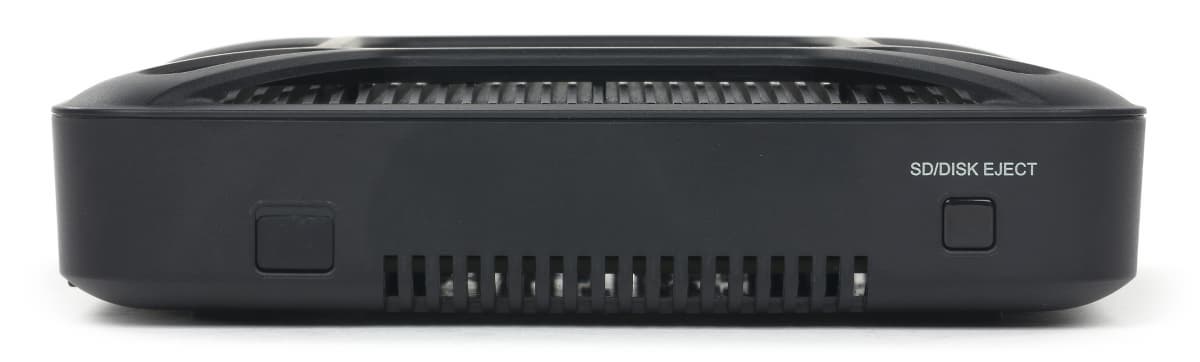

На правой боковой стороне ничего нет. На левой находится кнопка для безопасного отключения дисков. Она работает сразу для всех подключенных накопителей (включая карту памяти). Также здесь за резиновой заглушкой находится выход питания постоянного тока. Он рассчитан на подключение к накопителю каких-либо дополнительных внешних устройств. Например, можно запитать от него внешний бокс с 3,5″ винчестером, вентилятор или сетевой коммутатор. На этот выход выдается то напряжение, которое NAS получает на входе, а максимальный ток составляет 1 А. При этом для этого разъема предусмотрено программное управление из интерфейса DSM.

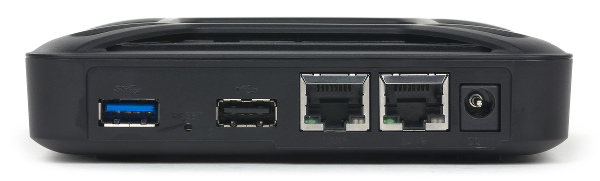

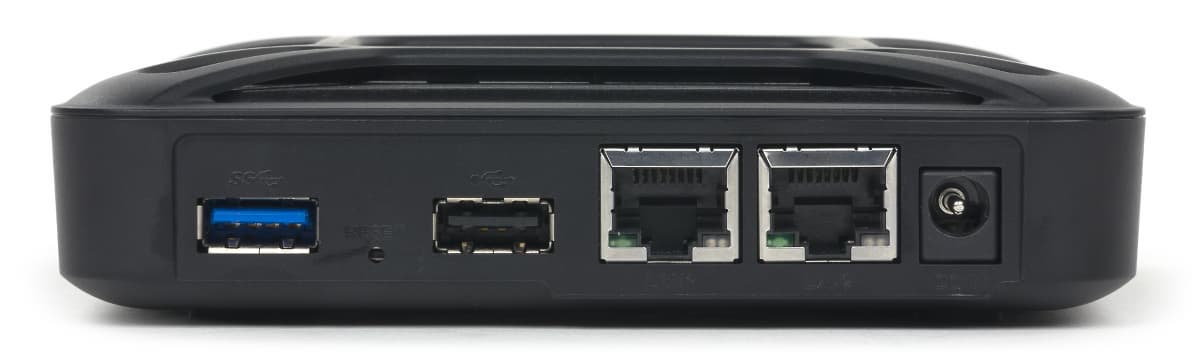

Сзади мы видим порт USB 3.0, скрытую кнопку сброса, порт USB 2.0, два гигабитных сетевых порта со встроенными индикаторами и вход блока питания. Напомним, что к последнему предъявляются достаточно гибкие требования, в частности напряжение может составлять от 7 до 24 вольт. Удобно, что порты USB находятся на большом расстоянии друг от друга, что позволит подключать без кабелей или адаптеров крупные устройства. А вот LAN1 слишком близко к USB 2.0. Впрочем, если не нужны две сети — можно использовать только LAN2 и тогда в USB можно подключить, например, 3G-модем.

Конструкция и аппаратные характеристики

С точки зрения аппаратной конфигурации, ожидать в подобном формате чего-то большего, чем привычная платформа ARM конечно не стоит. Устройство основано на процессоре семейства Marvell Armada 370, который имеет одно ядро, работающее на частоте 1,2 ГГц. Объем оперативной памяти стандарта DDR3 составляет 512 МБ. Кроме чипа флэшпамяти на 8 МБ, который используется для загрузки операционной системы, присутствует модуль eMMC на 4 ГБ производства Toshiba. На нем находится основной системный раздел объемом около 1 ГБ и дополнительный том для хранения пакетов и другой служебной информации. Для пользовательских данных этот том недоступен.

Сетевые контроллеры встроены в процессор. Для них использованы две внешние вспомогательные микросхемы Marvell. Порт USB 2.0 также реализован встроенным в процессор контроллером, а для USB 3.0 на PCIe x1 установлен чип Entron Technology EJ168. Первый порт шины выведен на внешний разъем для подключения накопителей, а на втором находится контроллер Genesys Logic GL3233, который обслуживает слот для карт памяти.

Тестирование устройства проводилось с прошивкой DSM версии 5.0-4622, выпущенной специально для EDS14.

Сборка и настройка

Поскольку все накопители в данном случае внешние, то для начала работы достаточно подключить сетевой кабель, USB-диск или SD-карту и кабель питания. После непродолжительной загрузки устройство готово к работе и можно приступать к настройке через Web-интерфейс.

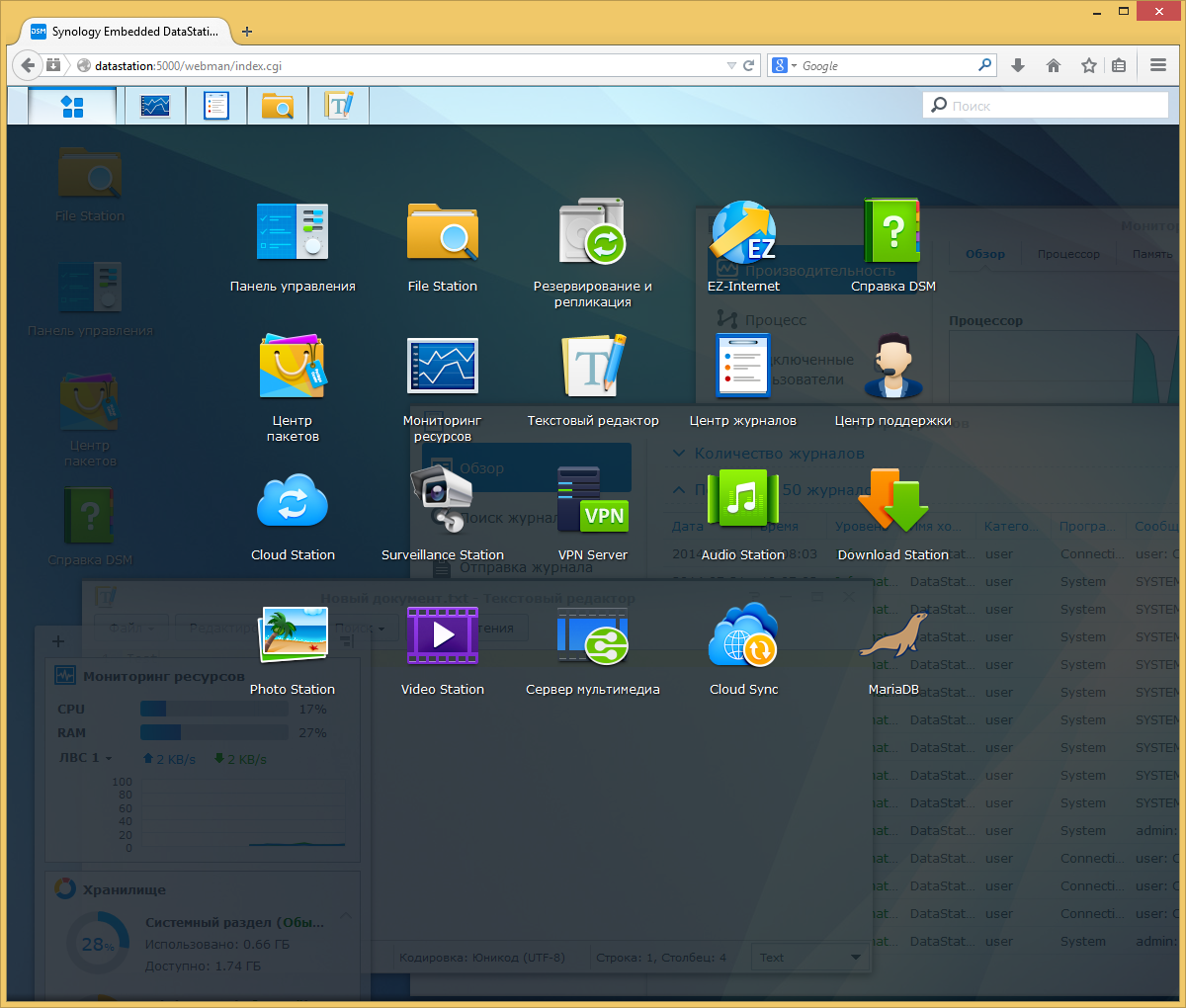

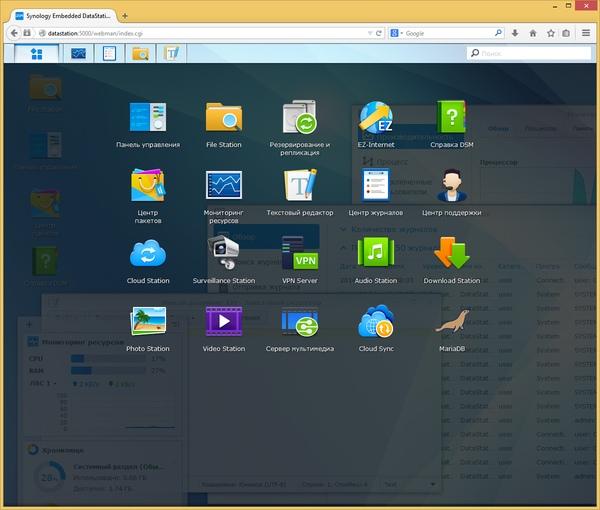

По внешнему виду он не отличается от других современных моделей Synology, но набор функции может отличаться. Так что в описании мы будем сравнивать EDS14 с «полноценными» решениями. В оформлении используются современные Web-технологии, так что результат очень похож на рабочий стол современной графической операционной системы. Поддерживается многооконный режим, есть выделенные элементы для уведомлений, поиска, справки и других часто используемых функций. Отметим наличие качественного перевода на несколько языков, включая русский.

Пользователю доступно изменение внешнего вида, выбор языка, установка встроенных часов и других региональных параметров.

В главном меню по понятной причине отсутствует раздел «Диспетчер хранения». Данная модель работает только с внешними накопителями и не имеет никаких функций по реализации RAID-массивов и томов iSCSI. При необходимости повышения отказоустойчивости можно использовать DAS-устройства с этим функционалом. Правда состояние таких массивов удаленно проконтролировать не получится. На подключаемых дисках поддерживаются файловые системы EXT3/4, FAT, NTFS и HFS+ (том не более 2 ТБ, только для чтения). Можно использовать несколько разделов и USB-хабы.

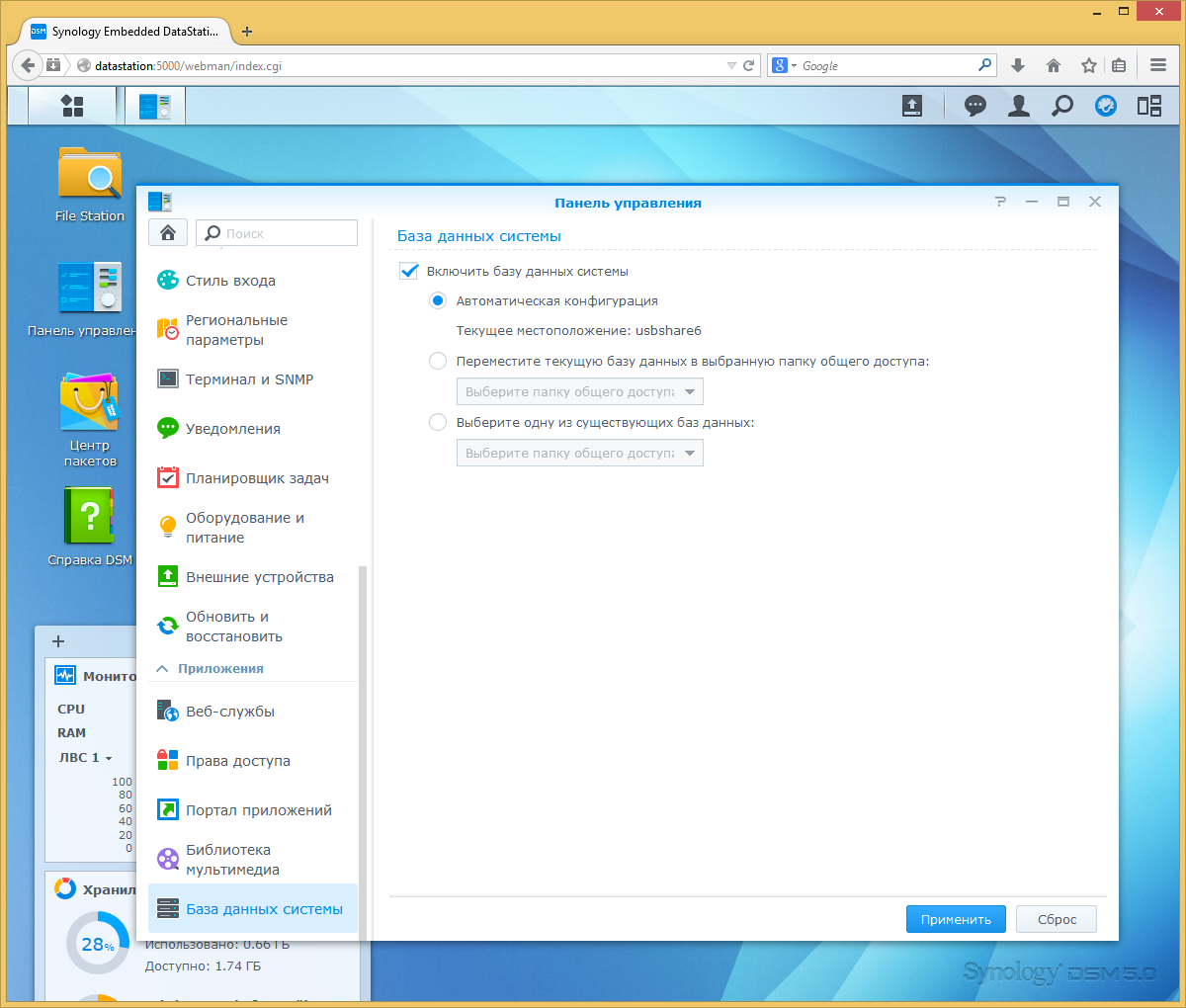

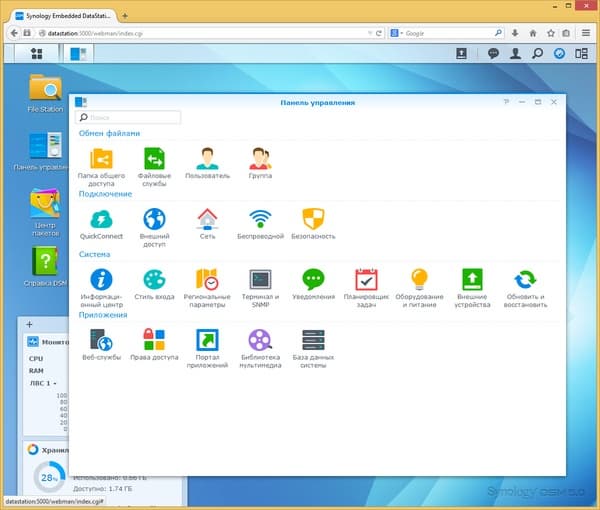

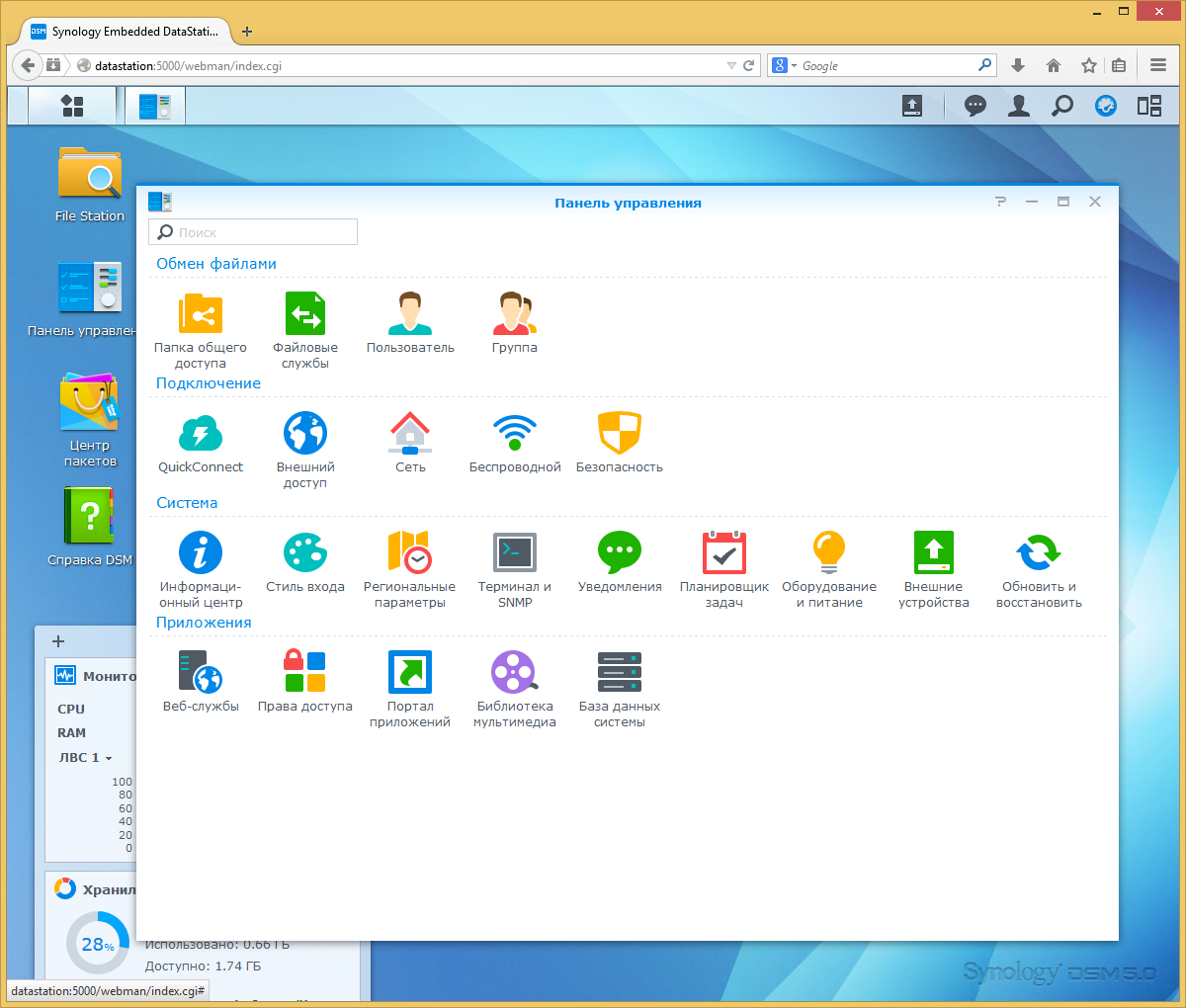

В меню раздела «Панель управления» можно встретить один новый пункт — «База данных системы», который также связан с описанной особенностью данной модели. Поскольку основная прошивка сервера находится во флэшпамяти, для увеличения ее ресурса, системные журналы, базы данных, временные файлы, задания печати и другая часто изменяемая информация сохраняется на выделенном внешнем разделе. При этом пользователь может переносить системную базу между дисками в случае необходимости смены накопителя. Аналогичные возможности предусмотрены и для обслуживания домашней папки пользователей, которая требуется для работы некоторых сервисов.

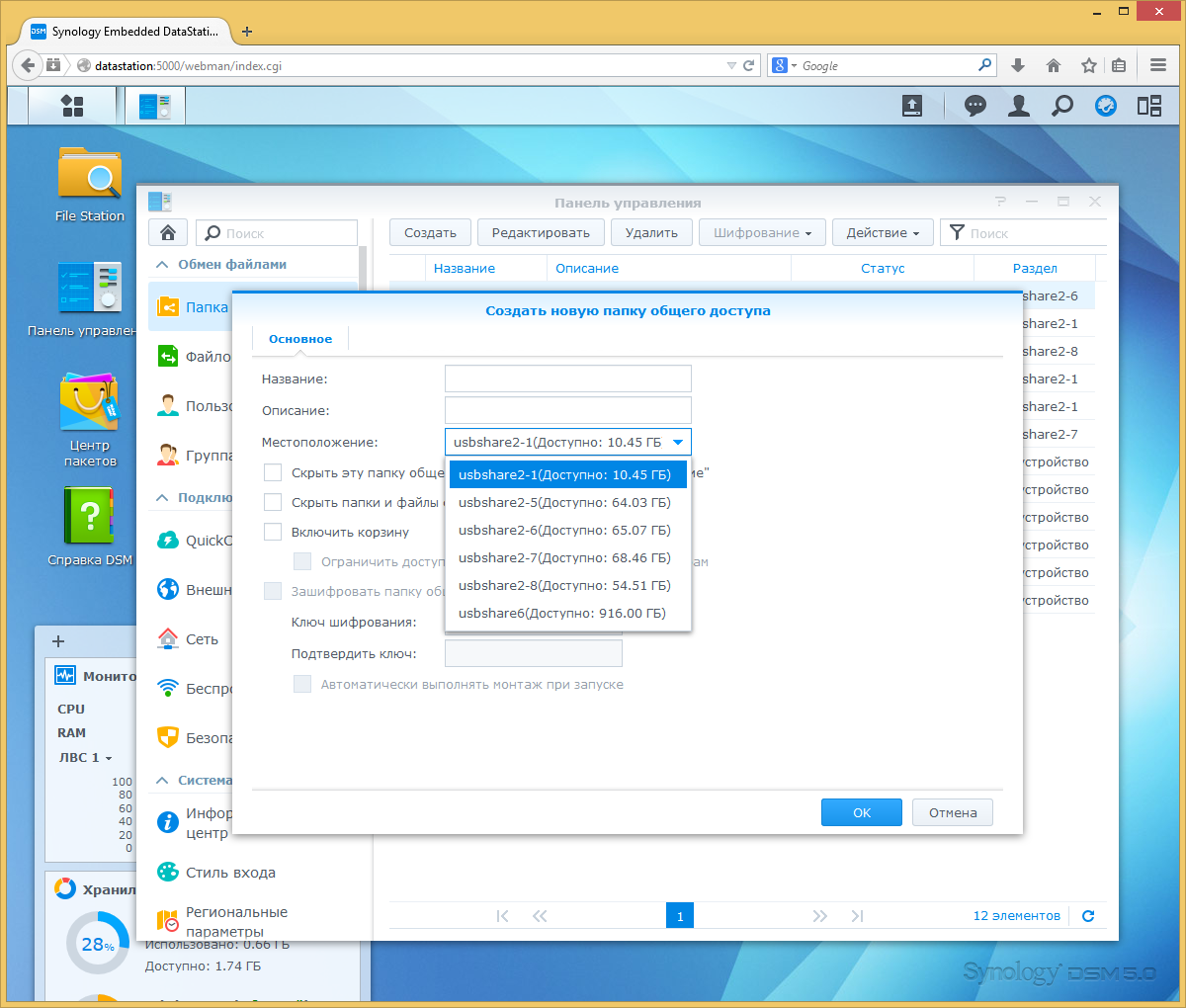

Традиционные сетевые накопители от Synology при работе с внешними дисками обычно представляют каждый раздел в виде одной общей папки. В EDS14 этот вариант расширен возможностью создавать собственные папки на уже существующих разделах. Это позволяет более гибко подойти к организации системы хранения данных, в том числе и для установки прав пользователей, выборочной индексации и других функций. Как и указанные выше системные папки, эти общие ресурсы можно будет в дальнейшем перемещать между разделами. Конечно время, затрачиваемое на эту операцию, будет зависеть от объема записанных файлов и интерфейса дисков.

С точки зрения работы с пользователями и группами под сокращение попали дисковые квоты и работа в составе домена или с сервером LDAP. База пользователей в рассматриваемой модели может быть только локальная. Сохранилась возможность установки прав доступа пользователей к отдельным службам, например серверу FTP или File Station.

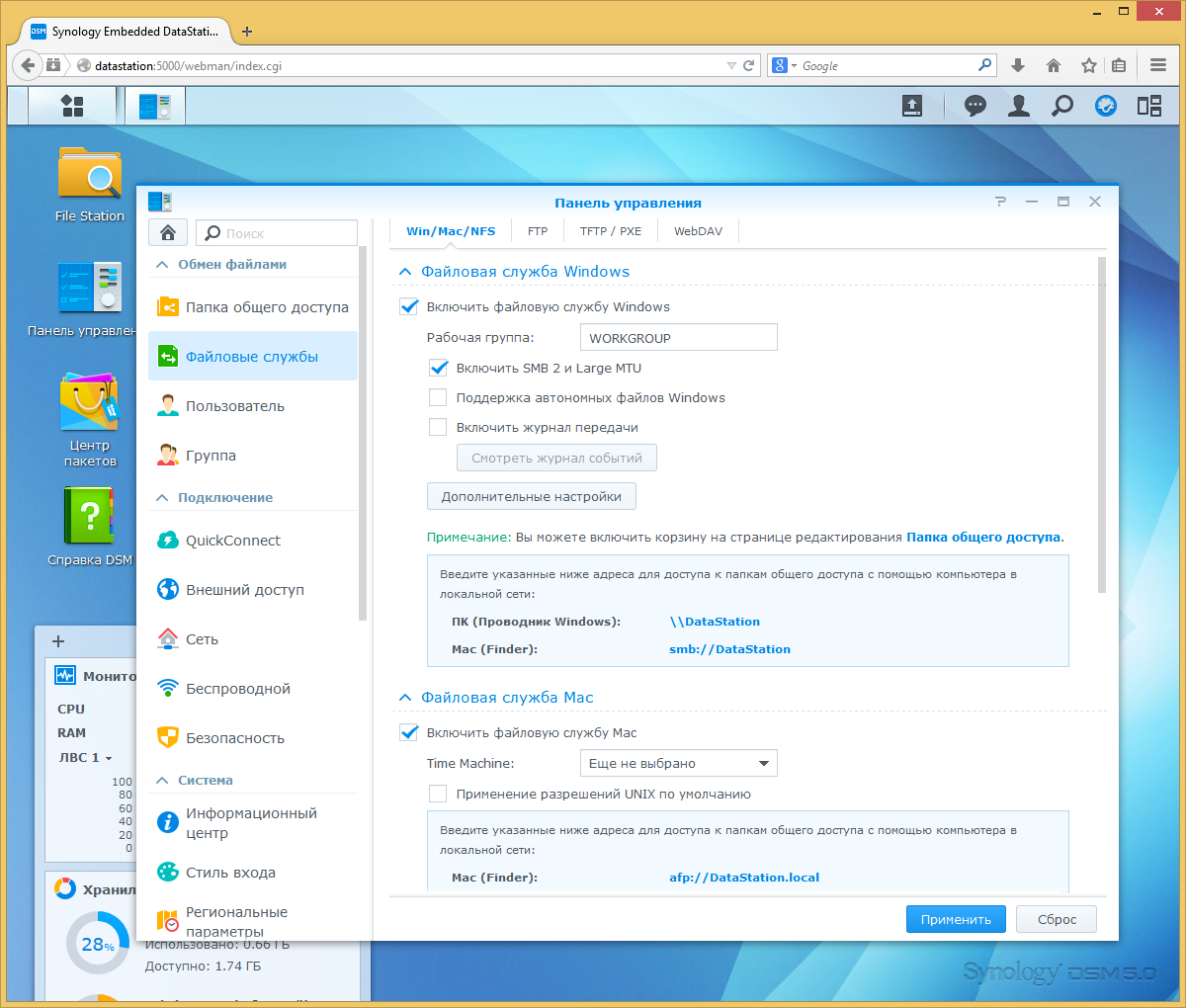

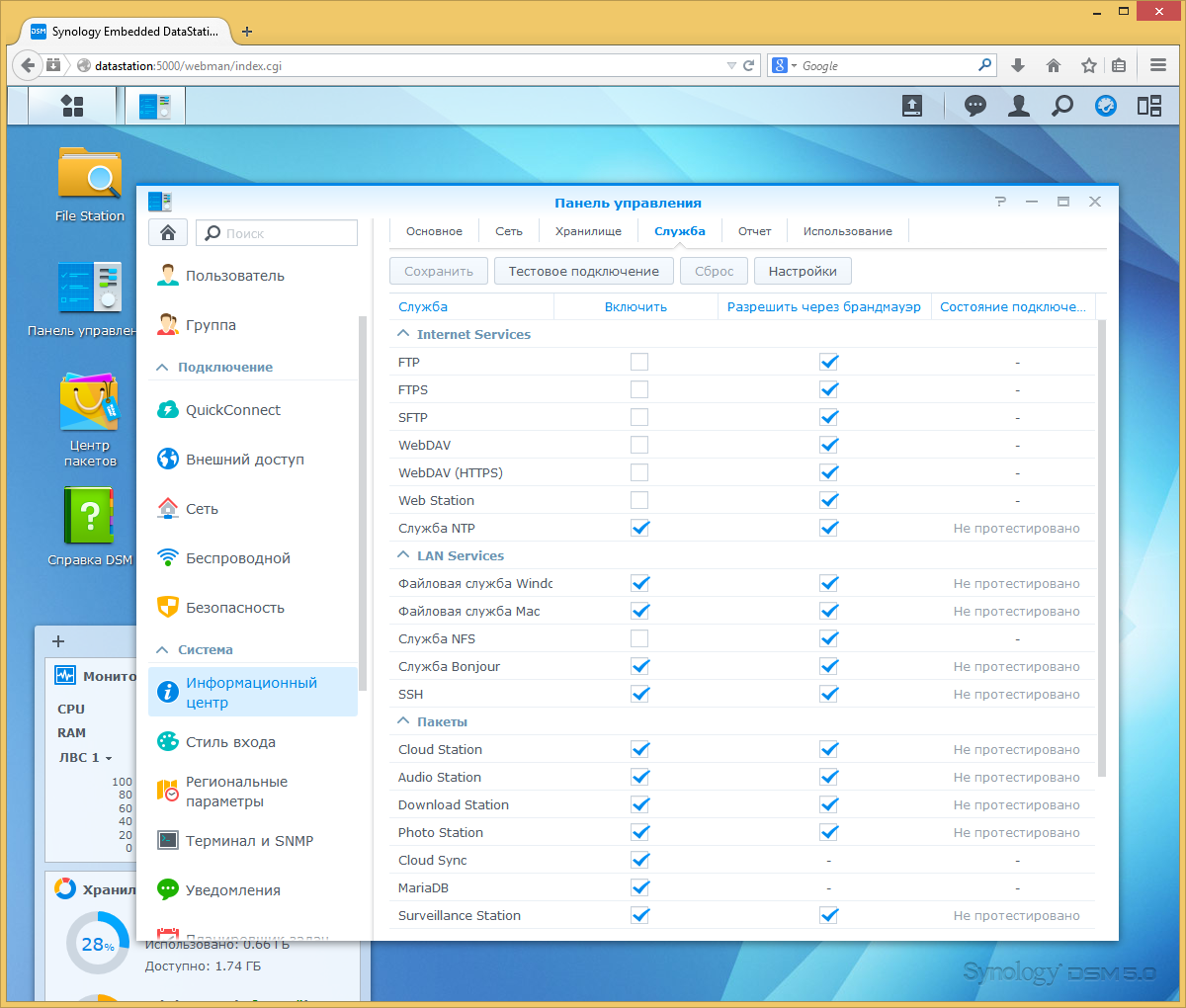

А вот набор поддерживаемых протоколов не изменился — присутствуют SMB/CIFS (включая SMB 2), AFP, NFS, FTP и WebDAV.

Для подключения к сети предусмотрено два гигабитных порта. Кроме них можно также использовать внешние адаптеры Wi-Fi и Bluetooth, а также модемы 3G/4G. Возможна организация на базе NAS беспроводной точки доступа. Учитывая позиционирование устройства, этот вариант вполне может быть востребован.

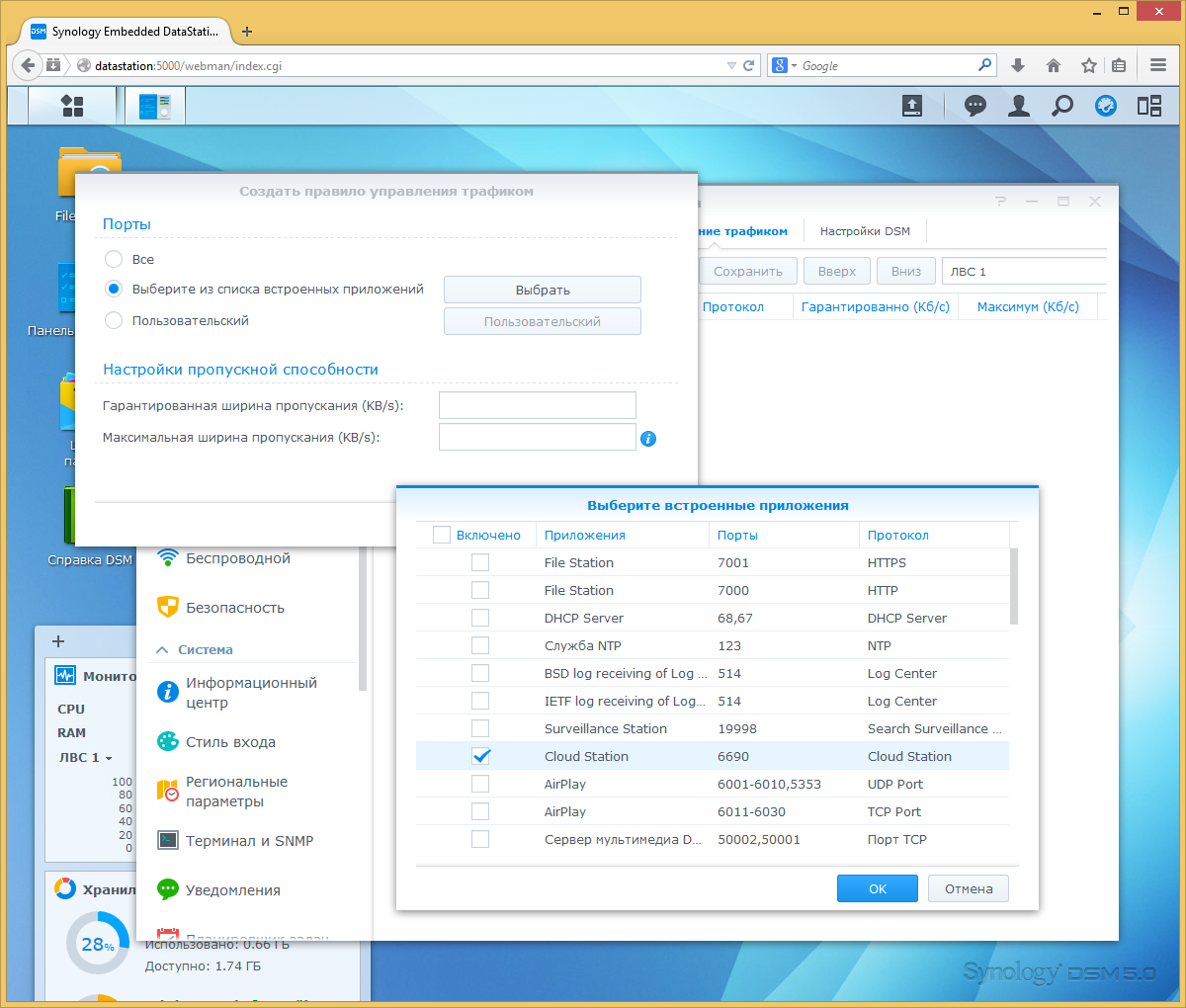

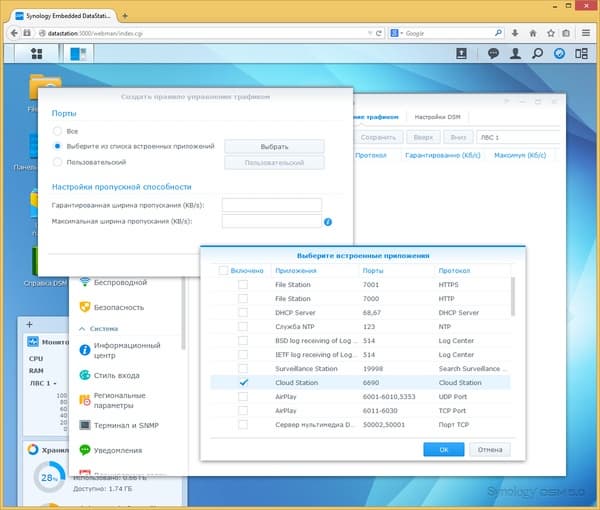

Есть поддержка стандартов Jumbo Frames, IPv6 и SNMP, встроенные клиенты PPPoE, PPTP, OpenVPN и L2TP/IPSec. В некоторых ситуациях может пригодиться система управления трафиком, позволяющая установить ограничения на скорость работы внутренних сервисов. Упростить удаленный доступ к накопителю помогут технология QuickConnect, настройка роутера EZ-Internet и клиент DDNS.

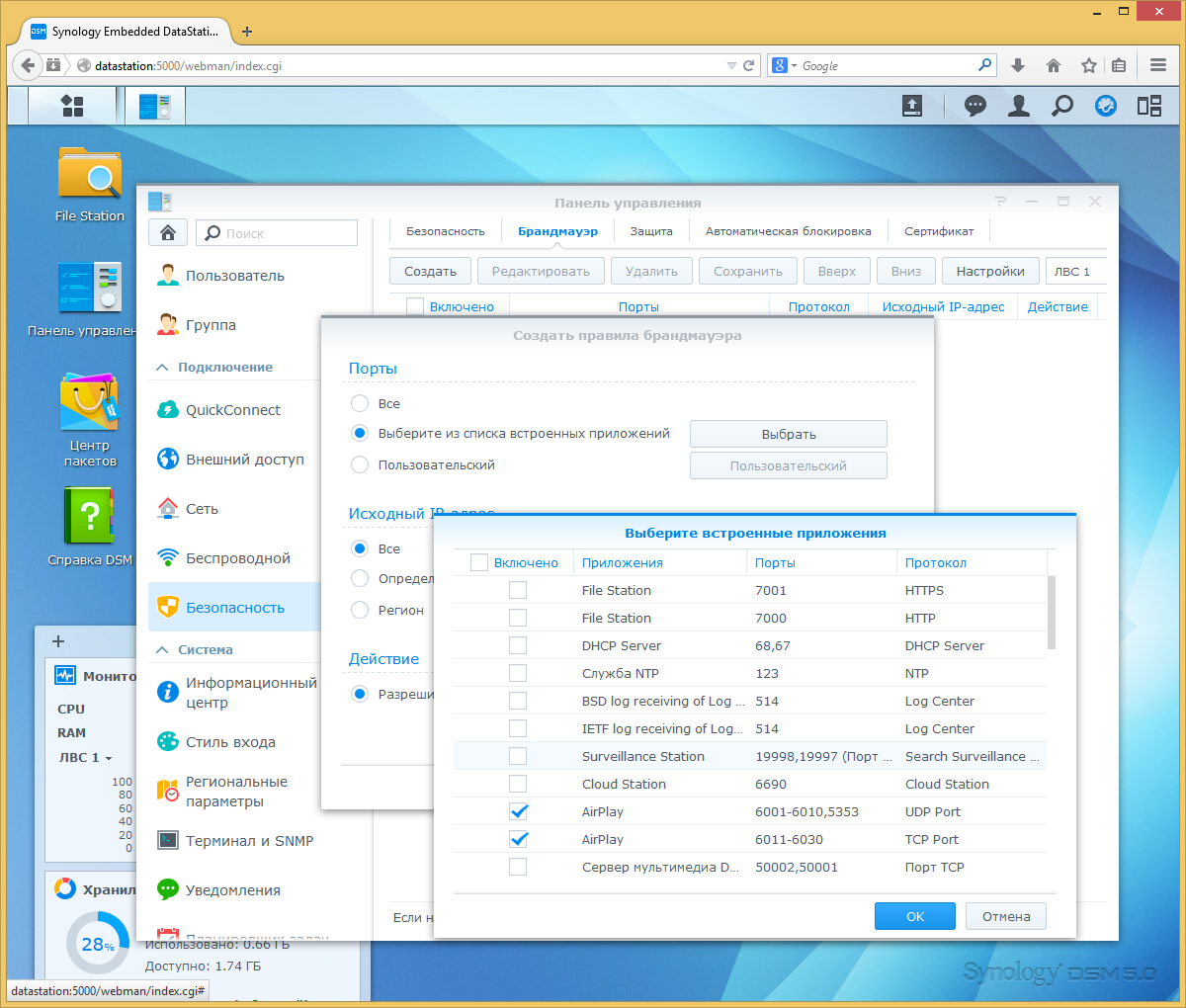

Функции безопасности, как у старших моделей, включаю в себя межсетевой экран, защиту от DoS и блокировку доступа при обнаружении попытки подбора пароля.

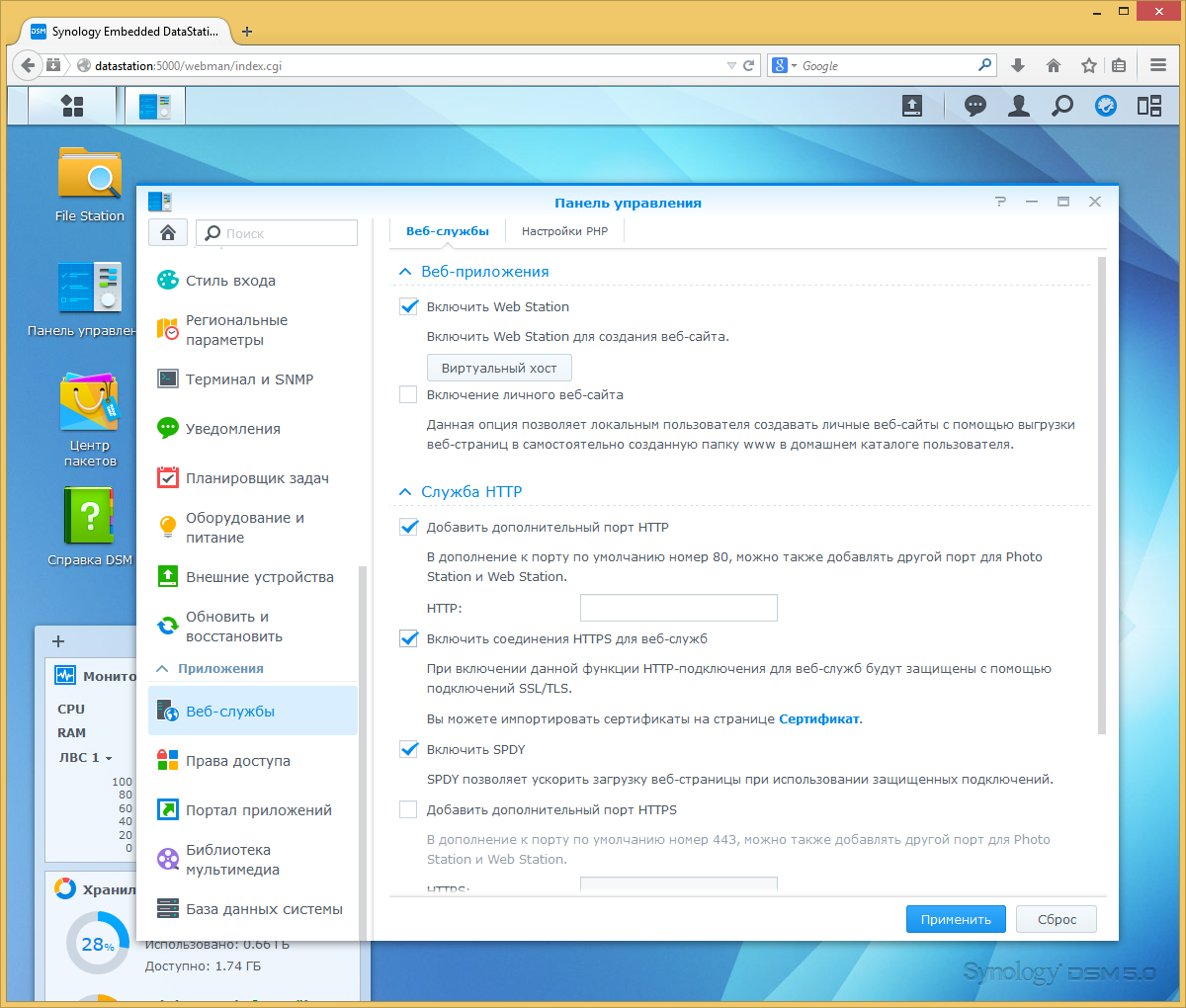

В базовой прошивке предусмотрена реализация Web Station — сервиса хостинга Web-сайтов. Напомним, что он поддерживает работу с виртуальными и личными сайтами, php и HTTPS, позволяет изменить номера портов и загрузить собственные сертификаты.

Для эффективной работы мультимедийных сервисов сетевой накопитель должен индексировать файлы совместимых форматов. Кроме того, функция «Библиотека мультимедиа» отвечает за создание эскизов фотографий и преобразование видероликов для просмотра на мобильных устройствах. Правда в случае EDS14 надо понимать, что процесс этот не быстрый и лучше использовать фирменную утилиту Photo Station Uploader на ПК для этого.

Относительно недавно в прошивках Synology появился раздел «Планировщик задач». Теперь кроме создания расписаний в отдельных сервисах, можно запрограммировать задачу очистки корзины, запуск скрипта пользователя, включение или выключение служб.

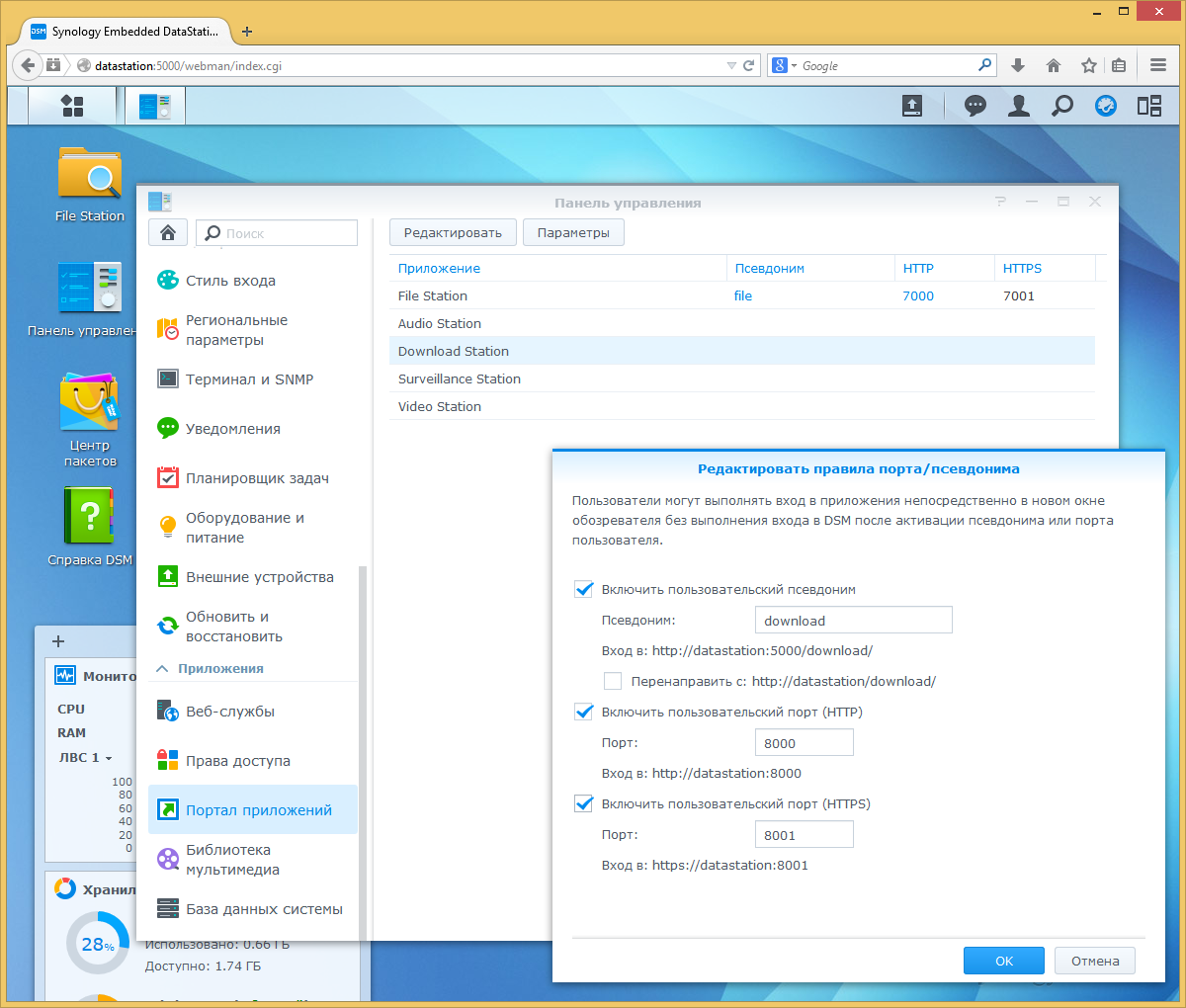

Устанавливаемые дополнительные программные пакеты обычно доступны через основной интерфейс DSM. Но есть возможность и прямого доступа к ним с использованием псевдонима (добавления названия папки после имени хоста и номера порта) или по выделенным портам для HTTP и HTTPS. Эти настройки осуществляются в пункте «Портал приложений».

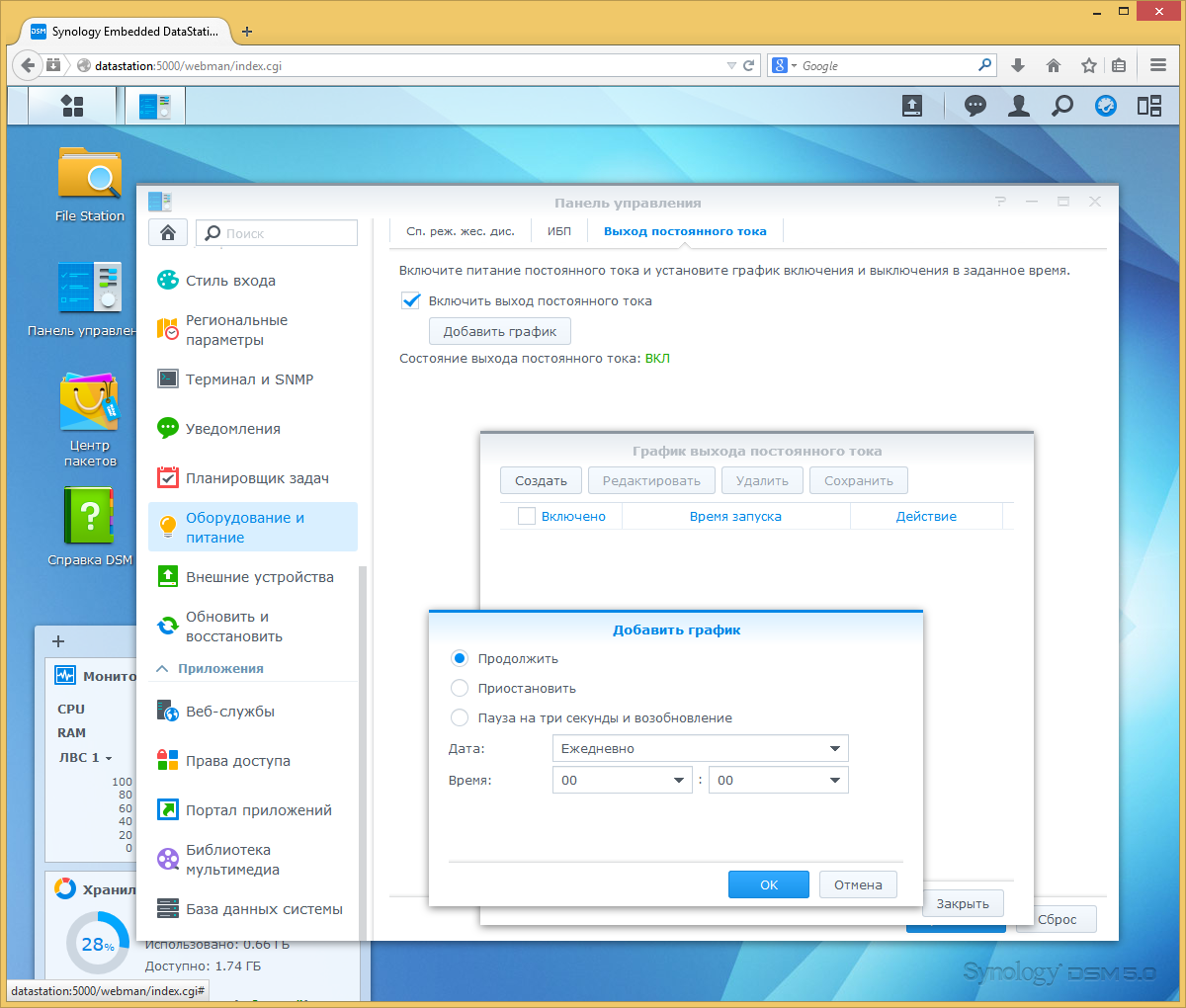

Накопитель не имеет вентиляторов, поддержки WOL и управления питанием, так что в разделе «Оборудование и питание» мы видим только настройку спящего режима USB-накопителей, настройку ИБП и программирование расписания работы выхода питания постоянного тока. Последняя возможность может пригодиться при подключении специализированного оборудования.

Что касается питания самого сетевого накопителя, то в меню присутствует пункт «остановить», при выборе которого устройство безопасно завершает работу. Последующее включение осуществляется физическим отключением и повторным подключением кабеля питания, что не очень удобно. Возможно стоило предусмотреть кнопку на корпусе или реализовать WOL.

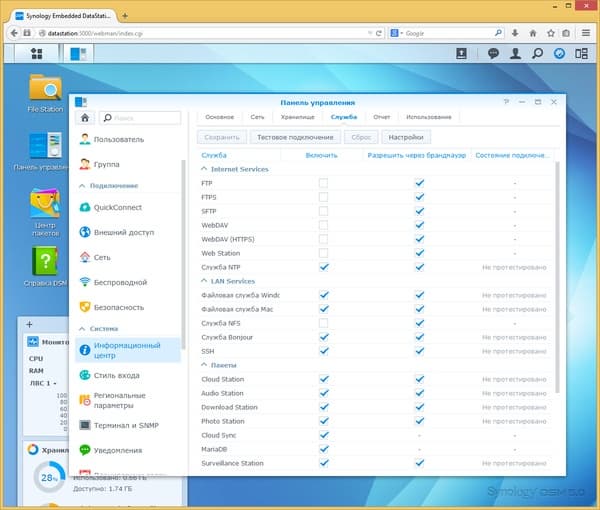

Сетевые накопители Synology имеют развитые средства контроля состояния и работы устройства. В их число входят блок мониторинга ресурсов, информационные страницы с данными об аппаратном обеспечении, сети, службах и хранилище, подробные журналы системных сообщений и активности пользователей, система уведомления с использованием SMS, электронной почты и push-сервисов.

Традиционно присутствует возможность загрузки обновлений прошивки, сохранения, восстановления и сброса конфигурации.

Дополнительные функции и мобильные утилиты

В главном меню сетевого накопителя присутствуют еще несколько реализованных в основной прошивке функций. Пожалуй, самая востребованная из них — система управления файлами через браузер File Station. Это очень удобный сервис, который кроме полноценного доступа к документам предлагает работу с архивами, просмотр мультимедийных файлов, предоставление файлов в общий доступ по прямым ссылкам. Возможности монтирования образов ISO и подключения удаленных сетевых папок в рассматриваемой модели нет, это еще одно отличие от других устройств Synology.

Вторая встроенная программа — простейший текстовый редактор. Честно говоря, придумать для него какое-то актуальное применение непросто. Но возможно, он кому-нибудь и пригодится.

С модулем «Резервирование и репликация» ситуация другая. В отсутствие поддержки RAID-массивов, он является практически единственным способом повысить надежность хранения данных. Поскольку iSCSI в этом устройстве нет, то копировать можно только конфигурацию, данные некоторых приложений и общие папки. Отметим, что под последним понимаются только дополнительно созданные пользователем ресурсы, а не записанные ранее в корень внешних винчестеров данные. В качестве получателя могут выступать локальные диски, другой сетевой накопитель Synology, сервер rsync, облачное хранилище Amazon S3. Поддерживается и фирменная технология синхронизации общих папок (максимальное число заданий для данной модели в этом сервисе — два).

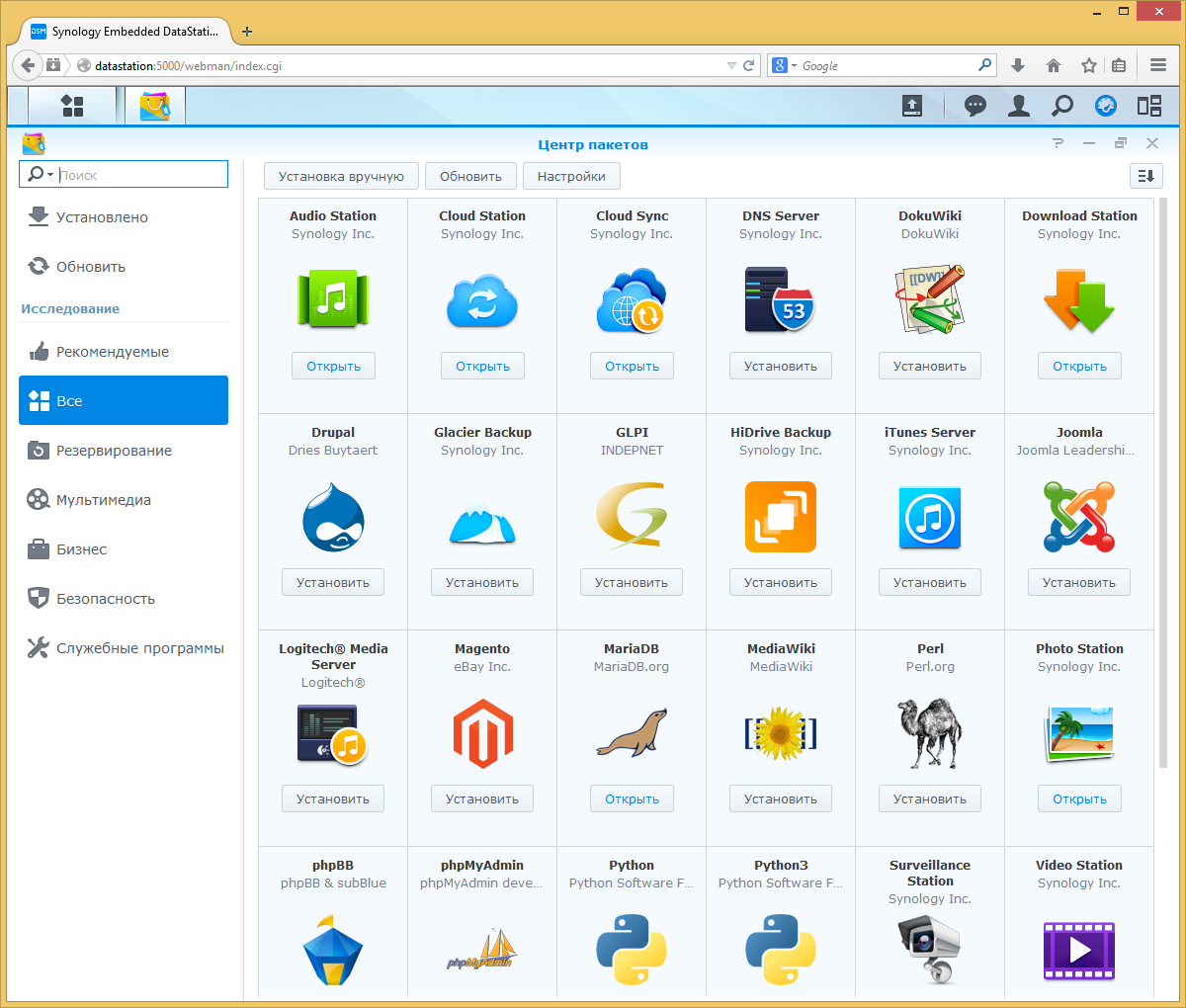

Для установки дополнительных программных модулей используется знакомый «Центр пакетов». На момент написания статьи в нем для рассматриваемого устройства присутствовало двадцать семь программ, что существенно меньше, чем для других моделей Synology. Видимо это ограничение связано с аппаратными особенностями EDS14 или возможно просто не все пакеты успели адаптировать к новой платформе. В любом случае, это существенный шаг вперед, поскольку, как вы помните, у USB Station 2 были только несколько предустановленных модулей без возможности добавления новых.

Впрочем, основные интересные и полезные программы присутствуют, включая большинство фирменных сервисов Synology: Audio Station, Cloud Station, Cloud Sync, Download Station, iTunes Server, Photo Station, Surveillance Station (поддерживается до пяти камер), Video Station, VPN Server, Сервер мультимедиа. Так что с данной моделью можно реализовать, например, сценарии видеорегистратора на транспорте, медиасервера в личном автомобиле или мобильного офисного сервера в минивэне. Среди пакетов сторонних разработчиков стоит упомянуть поддержку Drupal, Joomla, Logitech Media Server, MariaDB, Perl, phpMyAdmin, Phyton и WordPress. Что касается самых существенных «потерь», то в их число попали антивирусы, Asterisk, Cloud Station Client, Mail Server/Mail Station и Time Backup.

Отдельно стоит упомянуть о реализации работы с пакетами. Поскольку внешние накопители могут быть отключены в любой момент, то для хранения кода самих пакетов и некоторых служебных данных используется специальный раздел встроенной флэшпамяти. Из присутствующих в системе четырех гигабайт, под него выделено 2,4 ГБ. Этого объема более чем достаточно для основных пакетов, занимающих около 500 ГБ.

Как и у других моделей Synology, в EDS14 предусмотрен доступ к консоли операционной системы по протоколам telnet и SSH.

Все фирменные мобильные утилиты (DS audio, DS cam, DS cloud, DS download, DS file, DS finder, DS photo+, DS video) работают и с этой моделью сетевого накопителя.

Внешние устройства

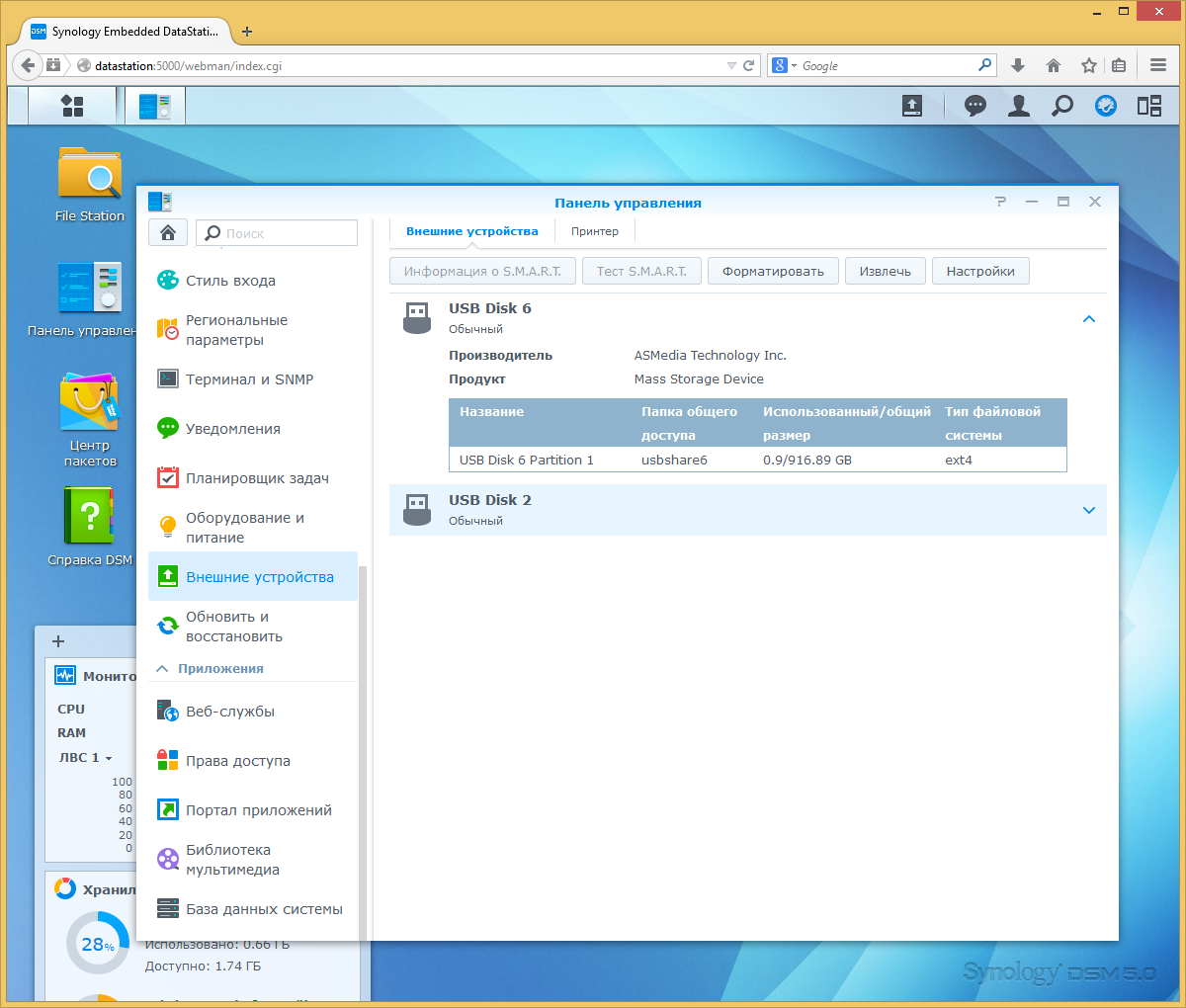

Про подключение накопителей и карт памяти мы уже говорили. Отметим, что предусмотрено форматирование раздела или всего диска через Web-интерфейс устройства. Также в меню присутствует пункт проверки S.M.A.R.T. дисков, но с использованными в тестировании адаптерами эта информация была недоступна.

Поддерживается работа с принтерами, включая сетевой доступ по стандартным протоколам, а также печать через AirPrint и Google Cloud Print. В случае подключения МФУ, можно использовать по сети и его блок сканирования, но только в Windows-клиентах.

Кроме этих вариантов, порты USB можно использовать для подключения ИБП, контроллеров Wi-Fi и Bluetooth, звуковых карт и колонок, а также модемов 3G/4G. В частности мы проверили адаптеры D-Link DWA-160 и Bluetake (на чипе Broadcom), карту Creative X-Fi Go! и модем Huawei E392. Списки совместимости представлены на сайте производителя, но на самом деле работающих устройств значительно больше.

Производительность

В этот раз данный раздел будет по понятным причинам совсем небольшим. Для исследования производительности устройства использовался винчестер серии WD Red объемом 1 ТБ (модель WD10EFRX), установленный в контейнер Agestar с интерфейсом USB 3.0 (чип ASMedia ASM1051). Винчестер форматировался одним разделом в файловые системы NTFS, EXT3 и EXT4. В данном тестировании мы не использовали технологию Jumbo Frames, поскольку ее активация приводила к заметному снижению показателей. Что касается опции отложенного выделения блоков (delayed allocation) для EXT4, то она может увеличить скорость на операциях записи новых файлов, однако увеличивает риск потери данных при некорректном отключении диска или питания.

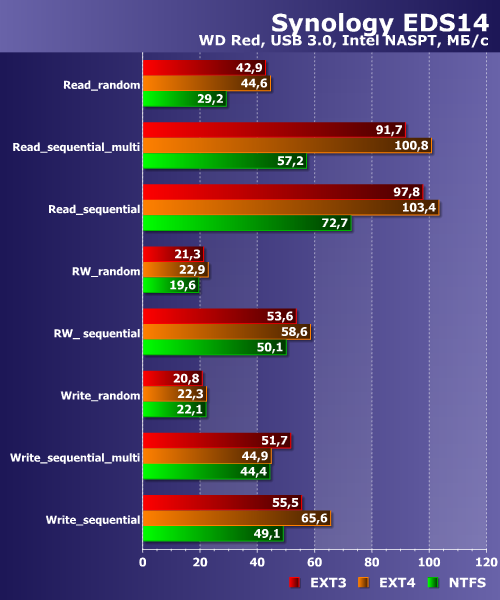

Производительность Synology EDS14

В случае использования файловой системы NTFS можно рассчитывать на максимальные скорости последовательных записи и чтения на уровне 50-70 МБ/с. EXT3 и EXT4 показывают заметно более высокие результаты — около 100 МБ/с на чтении и 55-65 МБ/с на записи. Эти результаты вполне сравнимы с моделями сетевых накопителей, имеющих подключение внутренних дисков по SATA. Так что с точки зрения производительности рассматриваемая модель показала себя очень неплохо.

Дополнительно мы проверили потребление устройства во время тестирования: оно не превышало 7 Вт. Напомним, что контейнер с диском в данном случае имел собственный блок питания.

Выводы

В этом году на рынке сетевых накопителей было представлено много новых интересных моделей, и Synology EDS14 занимает среди них достойное место. Данное решение ориентировано на использование преимущественно в профессиональных инсталляциях, в промышленном секторе и других сценариях для встраиваемых систем. С некоторыми оговорками (в частности, об относительно высокой стоимости) устройство может быть использовано также домашними пользователями и в SOHO. Ключевыми особенностями решения можно назвать компактный и практичный корпус, универсальное питание, пассивное охлаждение и возможность работы в сложных условиях.

Аппаратная платформа устройства по современным меркам имеет среднюю производительность, однако ее будет вполне достаточно для большинства профильных сценариев использования данной модели.

Работая исключительно с внешними накопителями, подключаемыми через USB, и картами памяти, EDS14 в то же время обеспечивает практически все функции и сервисы, характерные для DiskStation Manager — одной из лучших операционных систем для сетевых накопителей, разработанной компанией Synology.

По итогам проведенного тестирования сетевой накопитель Synology EDS14 получает нашу награду «Original Design» за свежую идею и ее продуманную и качественную реализацию.




Благодарим компанию WD и агентство 2L
за предоставленные для тестирования жесткие диски
