Сетевой накопитель Synology USB Station 2


Современные сетевые накопители являются многофункциональными устройствами и способны выполнять одновременно множество задач. Однако пользователям не всегда может требоваться такой широкий набор функций и более важными могут стать другие характеристики, в частности невысокая стоимость и возможность работы с уже существующими внешними винчестерами с данными. Вариантов решений для таких сценариев, к сожалению, существует не очень много.

Внимательные читатели, возможно, вспомнят устройство Iomega iConnect, которое побывало в нашей лаборатории в 2011 году. Оно было способно превратить в сетевые накопители существующие у пользователя винчестеры с интерфейсом USB 2.0. Рассматриваемая в этой статье модель USB Station 2 одного из наиболее известных производителей на данном рынке — компании Synology — также была представлена несколько лет назад и имеет аналогичные возможности. Несмотря на возраст, она и сегодня остается уникальным по характеристикам устройством.

Здесь надо сделать замечание, что по своим скоростным характеристикам этот накопитель явно будет отставать от «настоящих» NAS, где диски подключаются по SATA, используют специальные файловые системы и технологий RAID. Кроме того, при работе с внешними дисками невозможно реализовать весь набор сервисов, которым славятся модели Synology. Мы решили протестировать это устройство и оценить его место на рынке по сравнению с другими моделями, а также подключаемыми к высокопроизводительным роутерам винчестерами.

Комплект поставки и внешний вид

Устройство поставляется в небольшой картонной коробке с традиционным оформлением, включающим фотографии, варианты использования и технические характеристики.

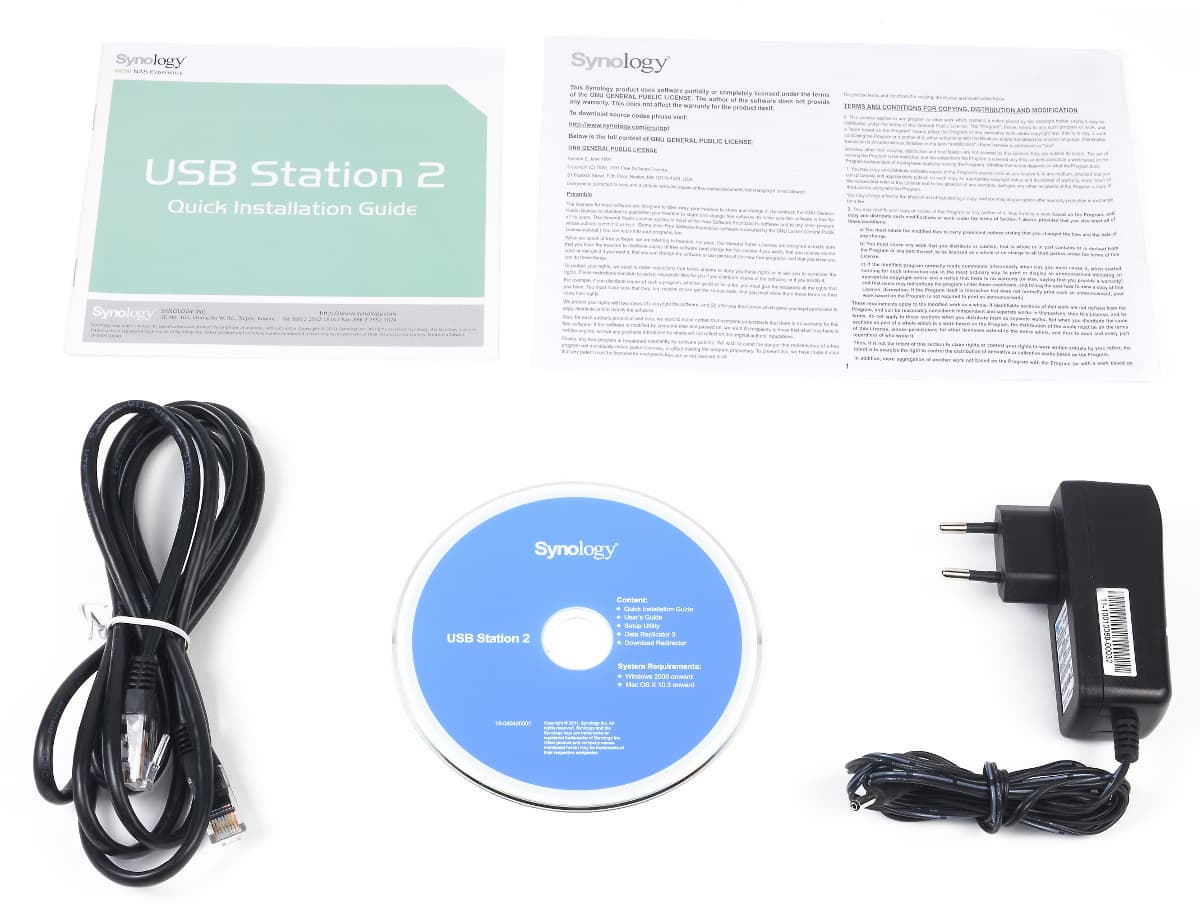

В комплекте идет импульсный блок питания на 5 В 1,5 А (на устройстве указано максимальное потребление 2,2 А), сетевой патч-корд, листовка по началу работы и компакт-диск с программами и документацией.

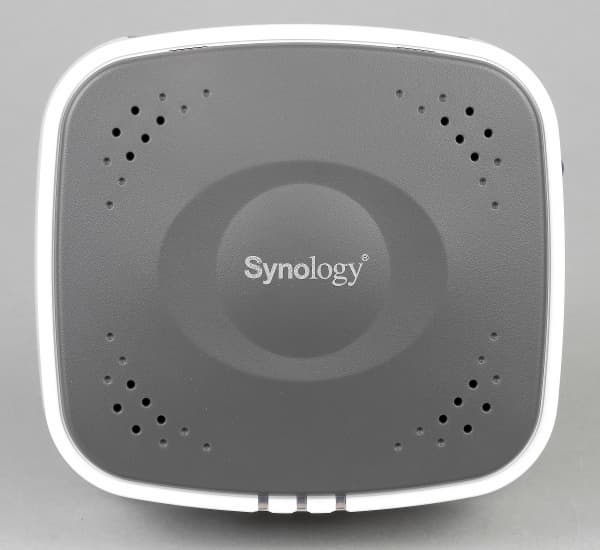

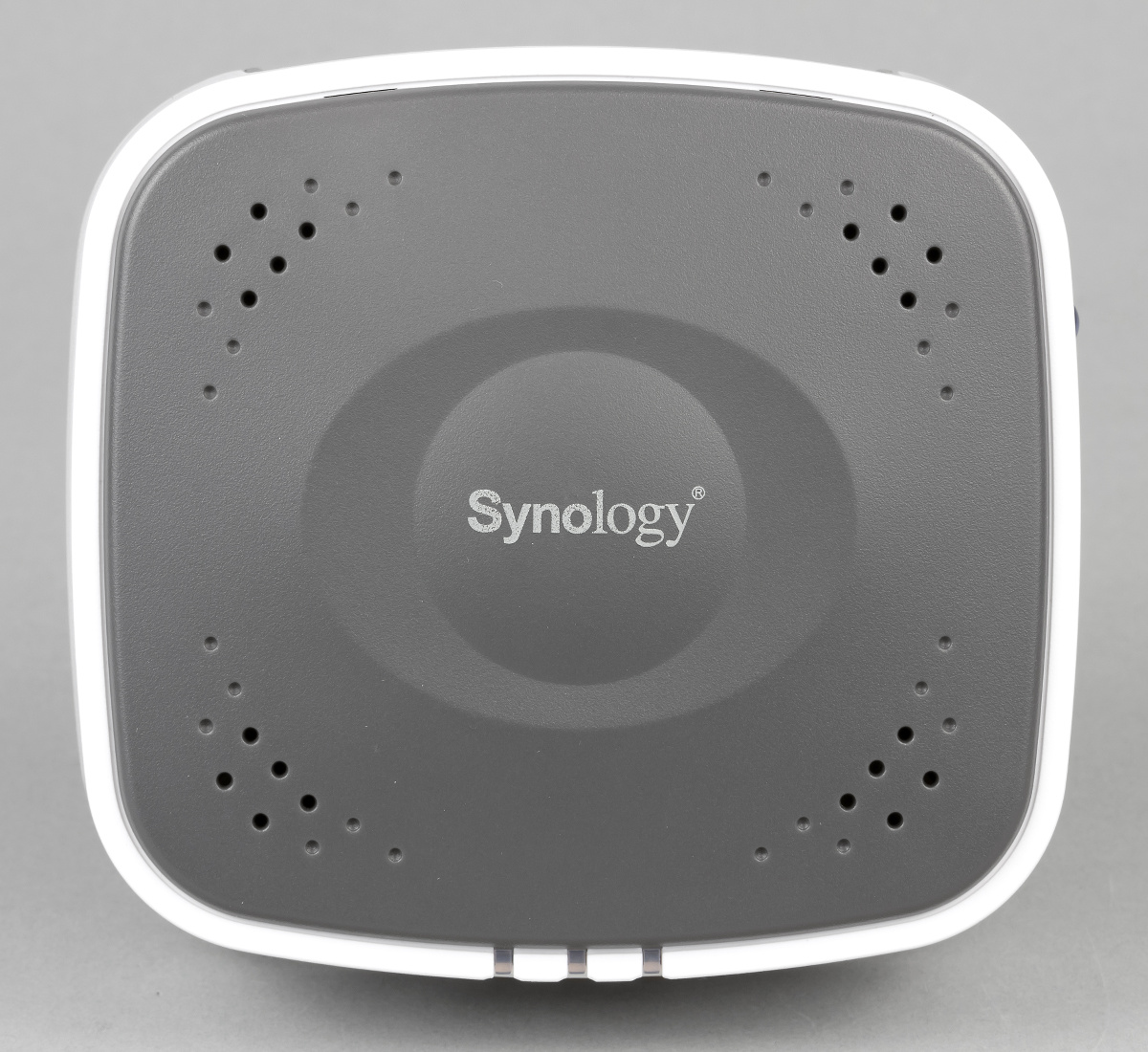

Данная модель работает только с внешними винчестерами, так что ее дизайн и форма получились очень необычным. Корпус имеет размеры 122×111×45 мм и изготовлен из крепкого пластика. Отметим, что используется матовый вариант, что сегодня встречается редко, но является наиболее практичным. Верхняя крышка серого цвета имеет решетки пассивной вентиляции по углам, а в ее центре разместили логотип компании. Основная часть корпуса белого цвета, а дно также серое.

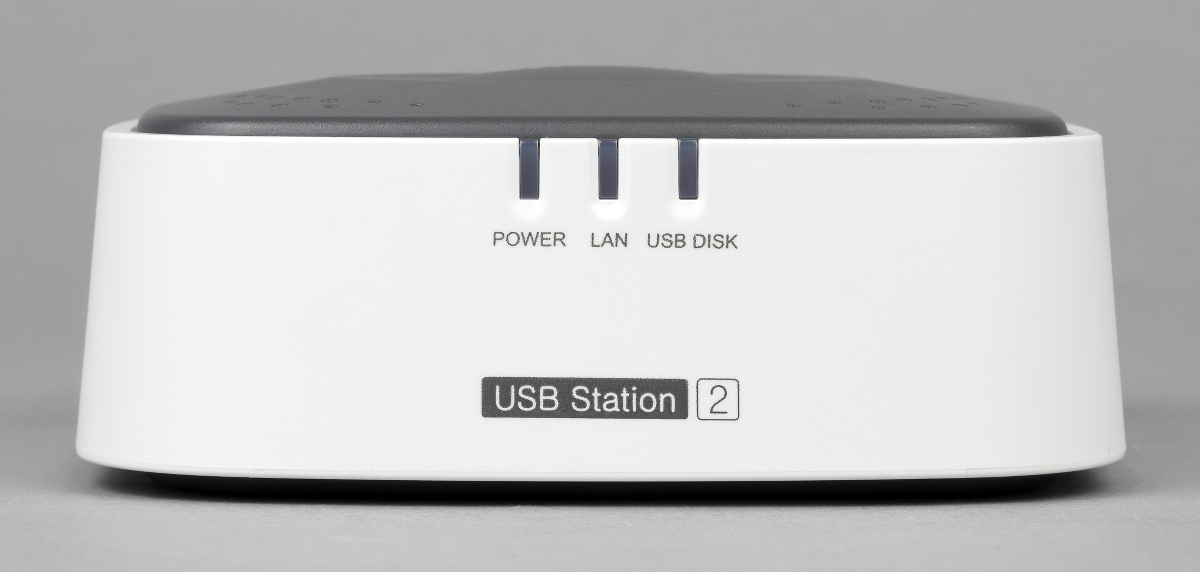

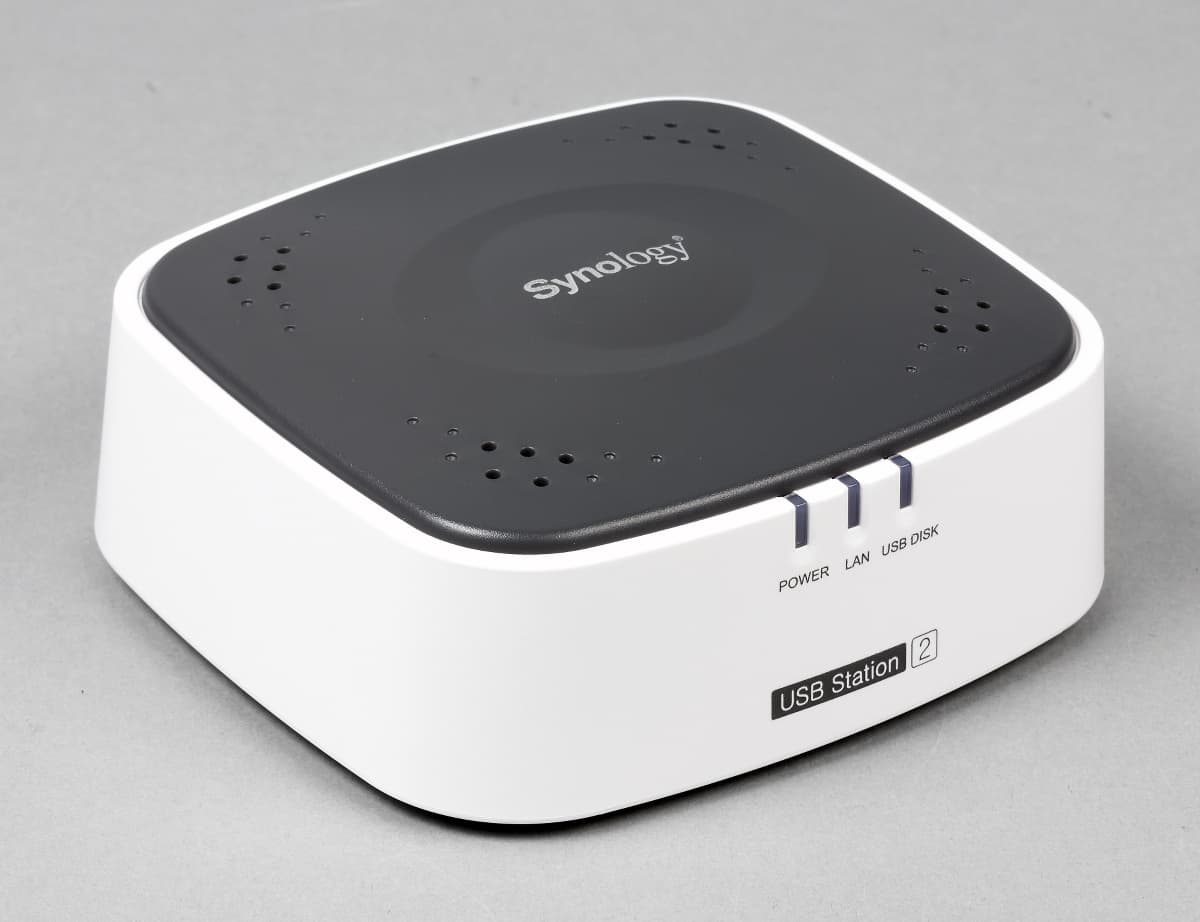

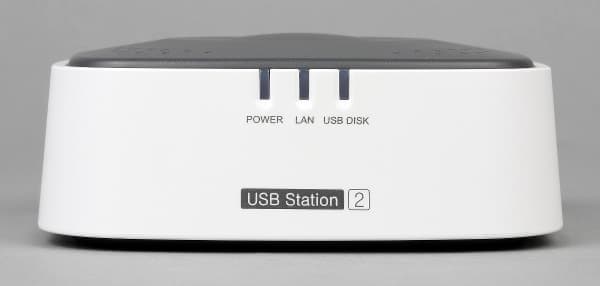

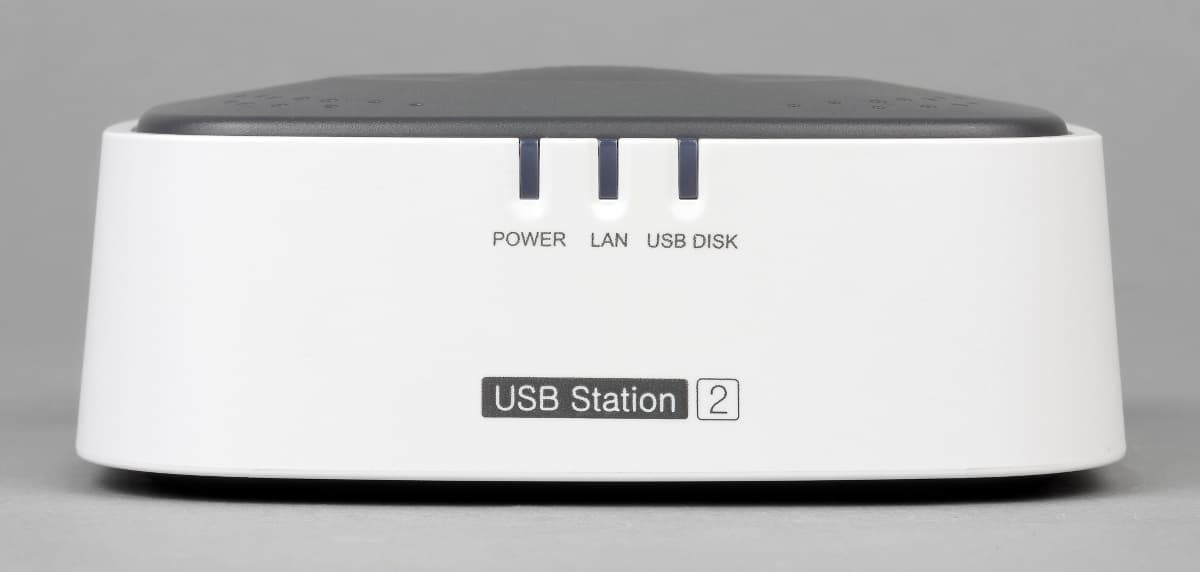

На передней стенке находятся три светодиода — питание, сеть, диск. К сожалению, из-за слабой изоляции бывает сложно определить, какой конкретно из них мигает.

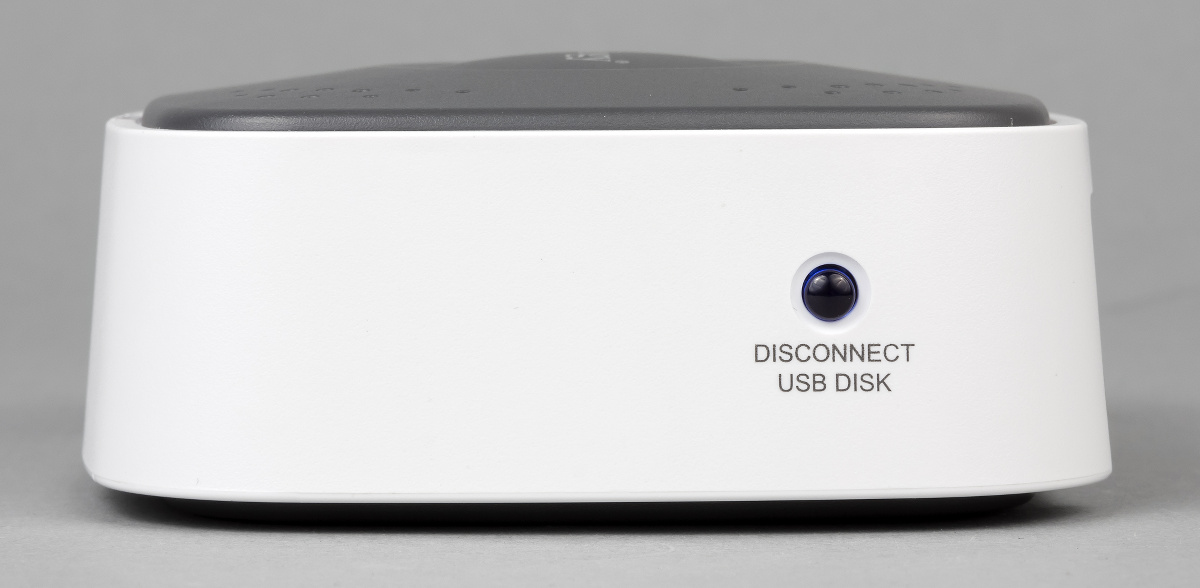

На правом боку установлена кнопка безопасного отключения винчестеров. ***

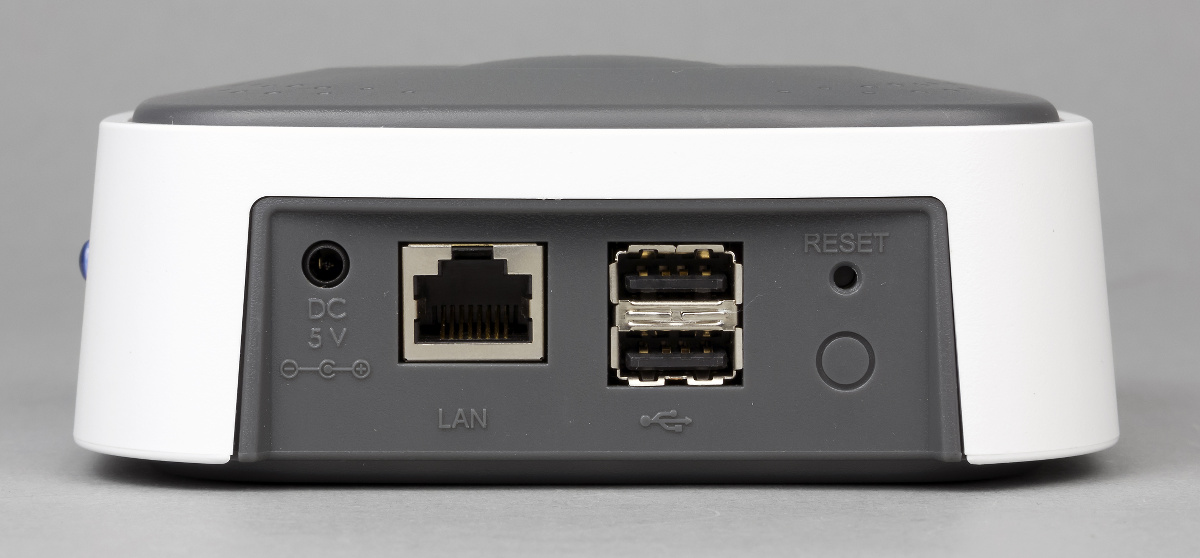

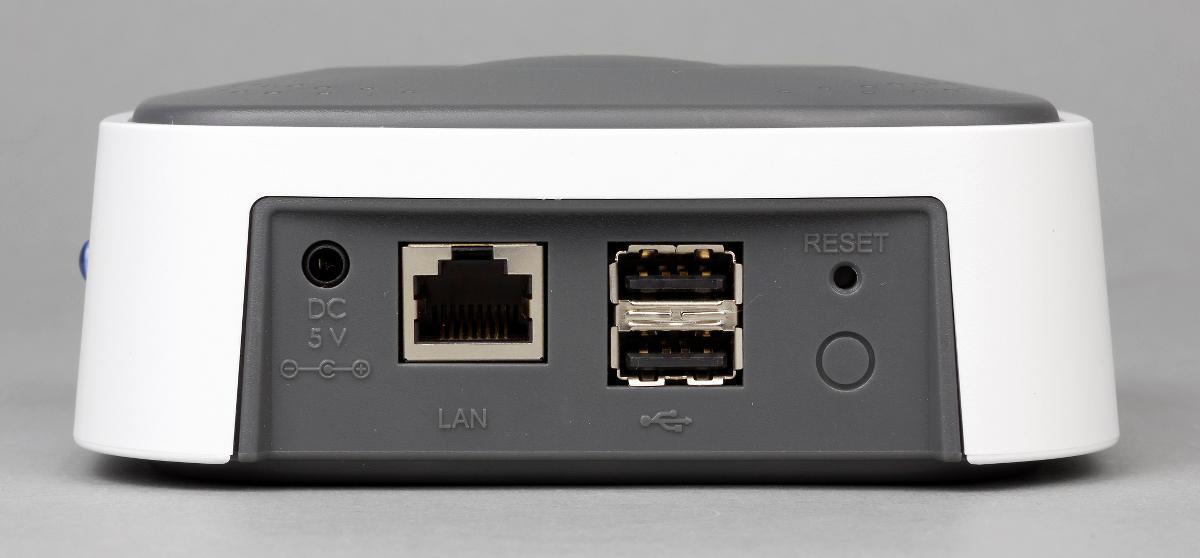

Сзади можно увидеть вход блока питания, гигабитный сетевой порт, два порта USB 2.0 и скрытую кнопку сброса.

Учитывая, что в большинстве случаев будет использоваться подключение устройств через кабели, близкое размещение портов USB не будет мешать.

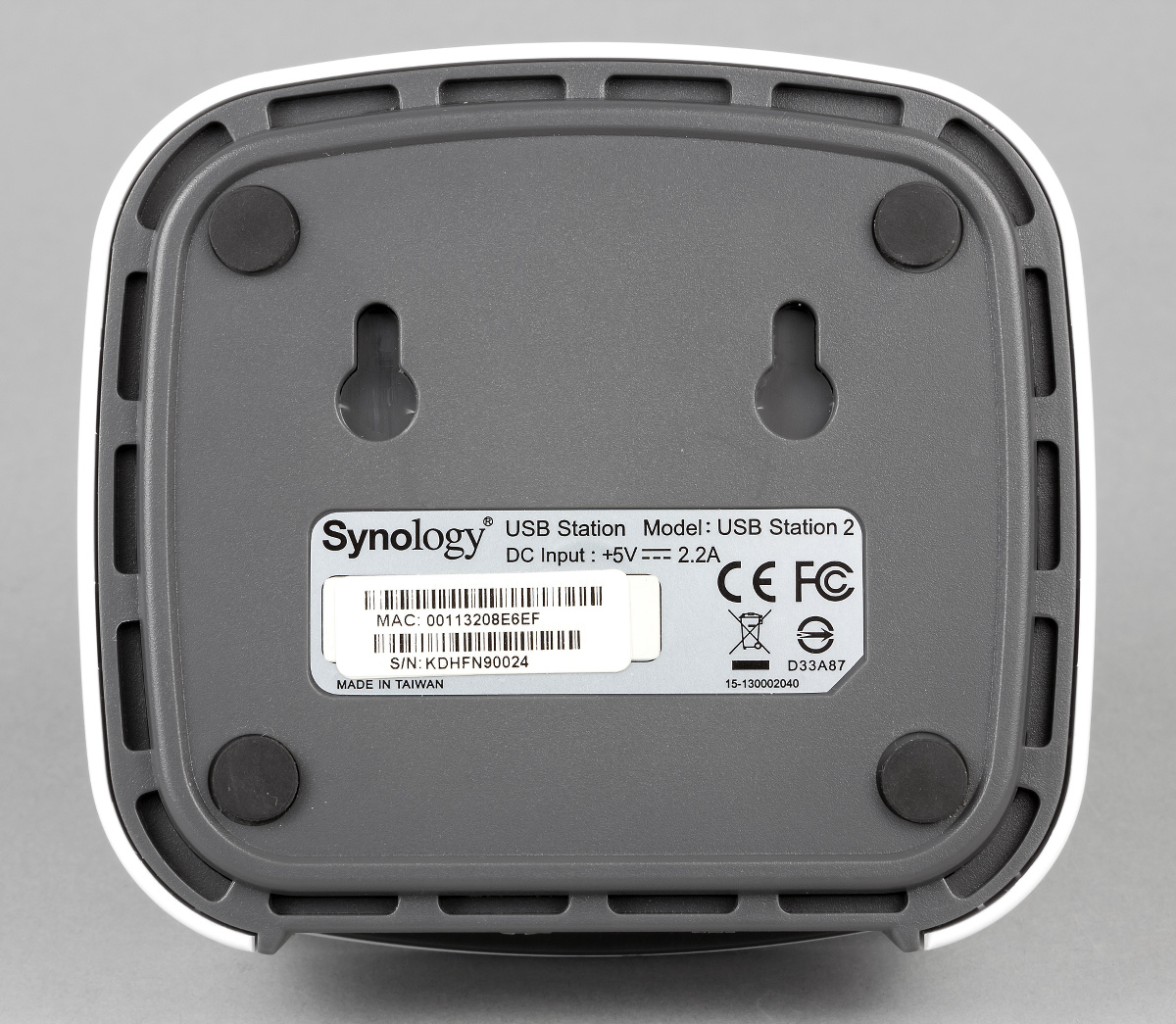

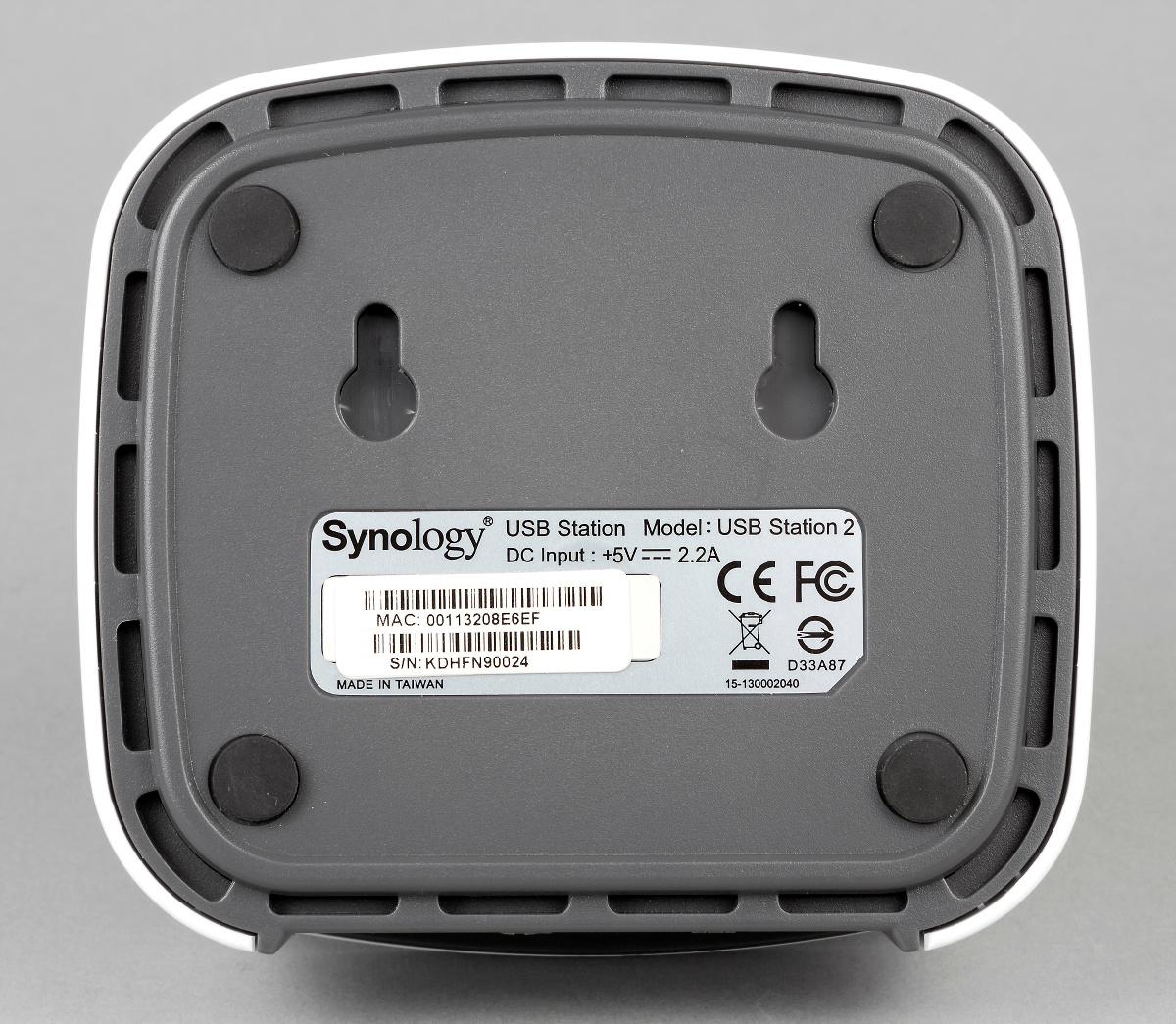

Для устойчивости корпус снабжен четырьмя резиновыми ножками. Также надо отметить наличие специальных отверстий для крепления на стену. Для данного типа оборудования это выглядит несколько необычно.

Конструкция и аппаратные характеристики

Интересно заметить, что фактически более половины корпуса просто пустуют. В нем установлена только одна печатная плата, чипы на которой не имеют радиаторов, нет и других существенно выступающих частей. Так что реальными ограничителями габаритов являются разъемы USB и сети.

Основной платформы служит младший представитель серии Kirkwood от Marvell — микросхема 88F6180. Этот одноядерный ARM-процессор работает на частоте 800 МГц, имеет встроенный сетевой интерфейс и контроллер USB 2.0. Объем оперативной памяти стандарта DDR2 составляет 128 МБ. В данном устройстве используется небольшой чип флэшпамяти для хранения загрузчика, а для основной операционной системы установлена вторая микросхема — на 128 МБ, подключенная через контроллер USBest UT165 к USB. За обслуживание сети отвечает чип Marvell 88E1116R-NNC1, а порты USB 2.0 работают через хаб GL850G. Отметим также наличие консольного порта, служебного порта Mini-USB и батарейки.

В целом, по своим техническим характеристикам устройство представляет собой самую слабую модель от Synology, а его платформа ближе к современным высокопроизводительным роутерам, чем к сетевым накопителям.

Тестирование модели проводилось с прошивкой версии 3.2-1979, выпущенной в конце 2012 года. Обновлений, скорее всего, ждать не стоит.

Настройка и возможности

Рассматриваемая модель существенно отличается от протестированных ранее устройств Synology — операционная система хранится в ней в чипе флэшпамяти, а не на разделе винчестеров. Впрочем, это вполне объяснимо — только такой вариант позволит использовать внешние диски без переформатирования и сохранить возможность отключения их в любой момент. Так что для начала работы достаточно только подключить питание, сетевой кабель и какой-нибудь USB-накопитель. Обратите внимание на то, что система может работать и без внешних дисков, но смысла в этом никакого нет.

Прошивка версии 3.2 и работа только с внешними дисками существенно ограничивает возможности накопителя, если сравнивать их с актуальными моделями. С другой стороны, решения от Synology можно назвать даже избыточными для многих пользователей, так что даже в текущем варианте устройство представляет интерес и может быть с успехом использовано в множестве сценариев. Единственное, на что стоит обратить внимание — отсутствие возможности установки дополнительных пакетов. Это вполне объяснимо — любой из дисков можно отключить, а никакого собственного хранилища большого объема устройство не имеет. Так что описание функций в этот раз будет вполне исчерпывающим.

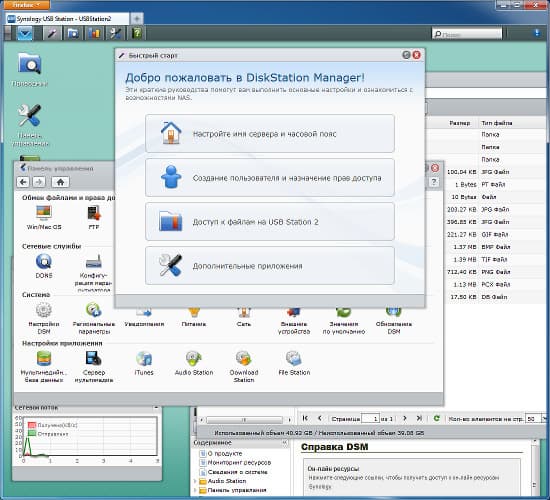

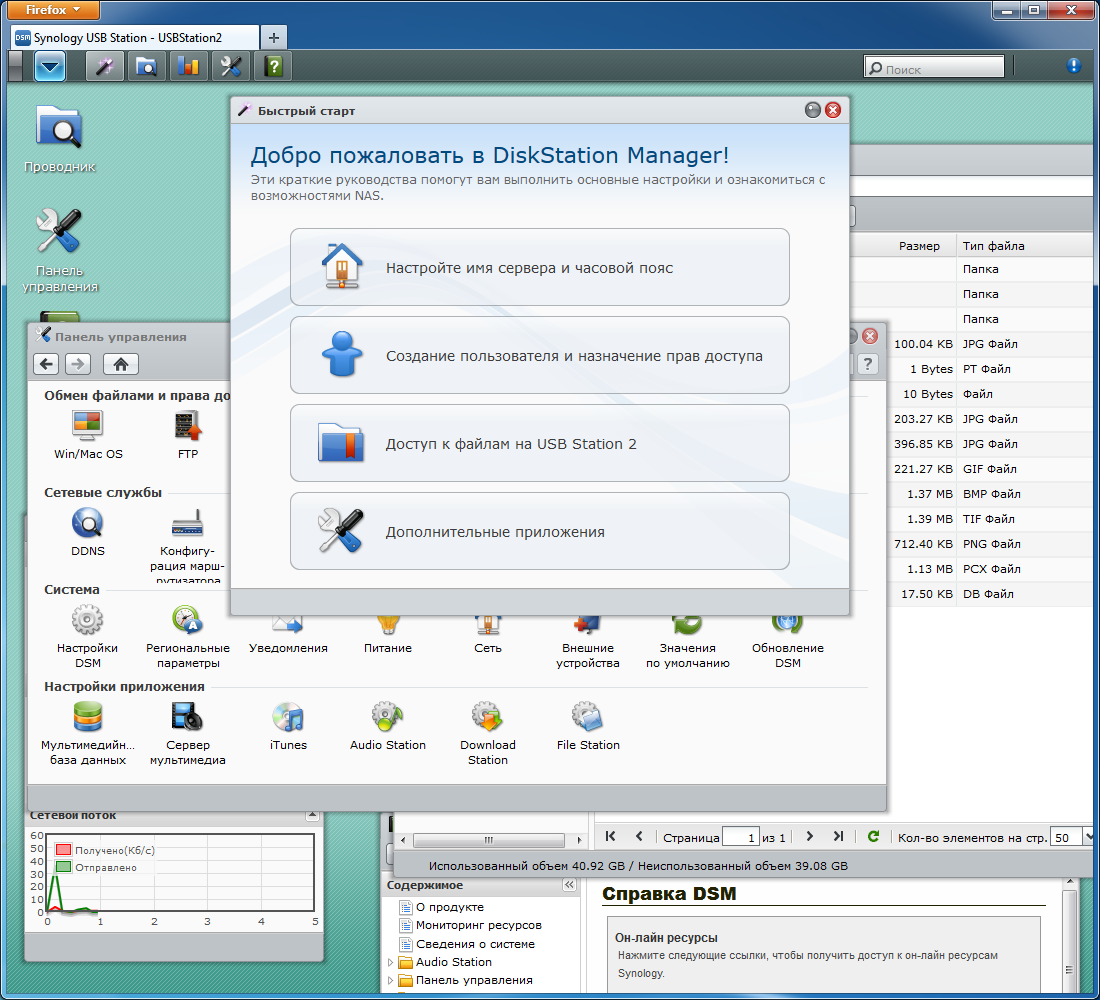

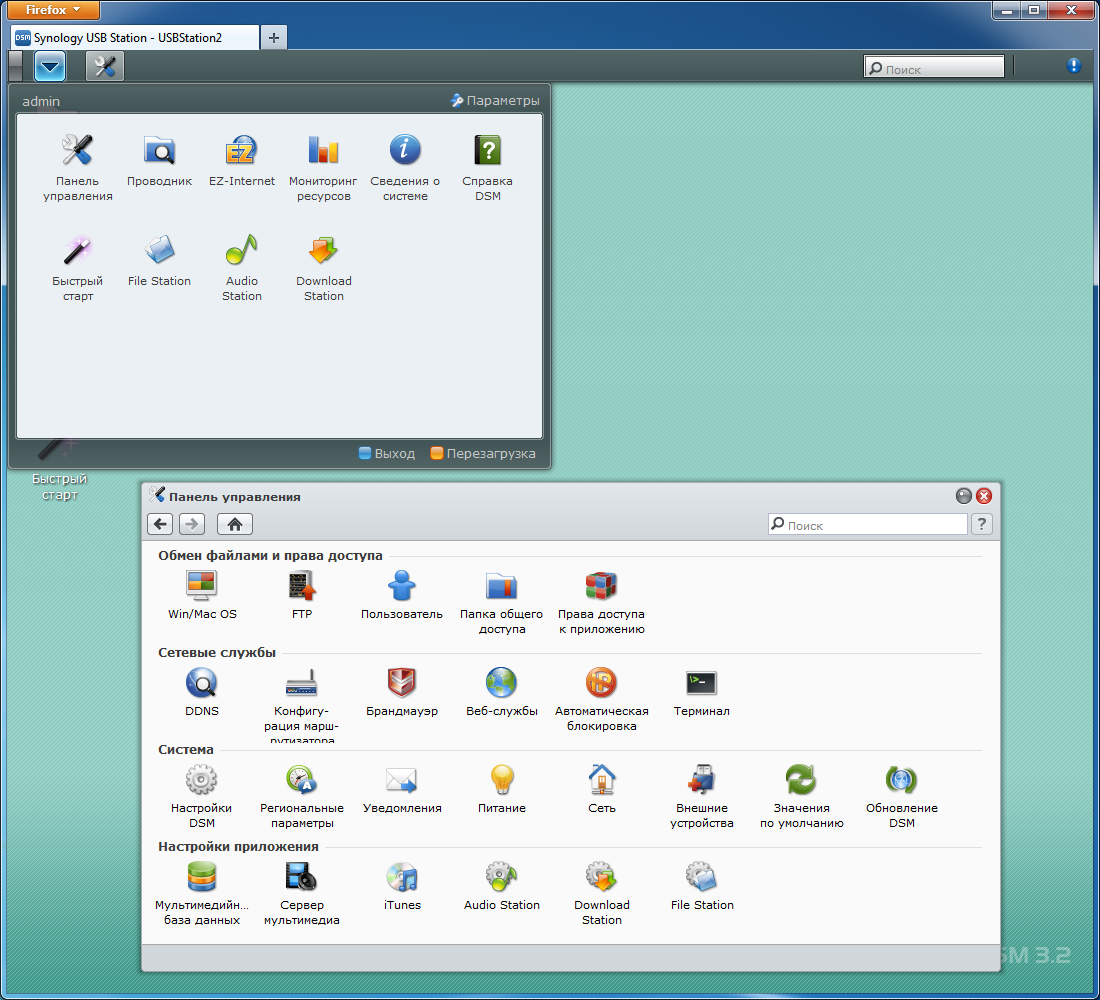

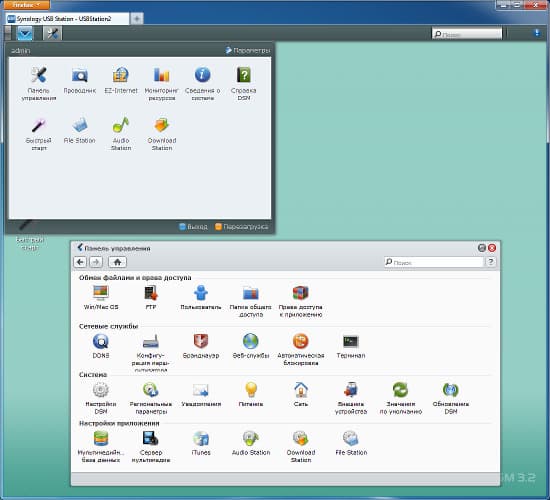

Внешний вид интерфейса в рассматриваемой версии DSM давно нам знаком. Он реализован по аналогии с рабочими столами графических операционных систем, имеет возможность использования нескольких окон одновременно, кнопку вызова меню, панель задач, настраиваемое оформление и знакомые другие элементы. Интерфейс качественно русифицирован, предусмотрена встроенная система поиска и справка. Конструкция накопителя не поддерживает программное выключение питания, но пункт перезагрузки предусмотрен. Раздел «Быстрый старт» предоставляет доступ к основным настройкам накопителя с краткими комментариям по этим действиям. Web-интерфейс может работать по HTTPS, а номера портов для доступа к нему можно изменить. Доступ к интерфейсу имеет не только администратор, но и обычные пользователи. Они могут использовать дополнительные сервисы накопителя, но не менять настройки.

Основные настройки устройства осуществляются через пункт «Панель управления» в стартовом меню. Устройство имеет гигабитный сетевой контроллер с поддержкой DHCP, Jumbo Frames, клиента PPPoE, IPv6 (включая вариант через туннель) и DDNS (можно использовать один из 11 сервисов). При необходимости можно установить в накопитель беспроводной USB-адаптер для работы через Wi-Fi. Для некоторых моделей роутеров есть поддержка программирования плавил трансляции портов через интерфейс NAS. К сожалению, в данной устаревшей версии прошивки не реализованы современные опции для удобного удаленного доступа к устройству и многое придется настраивать в ручном режиме. Впрочем, это не очень сложно.

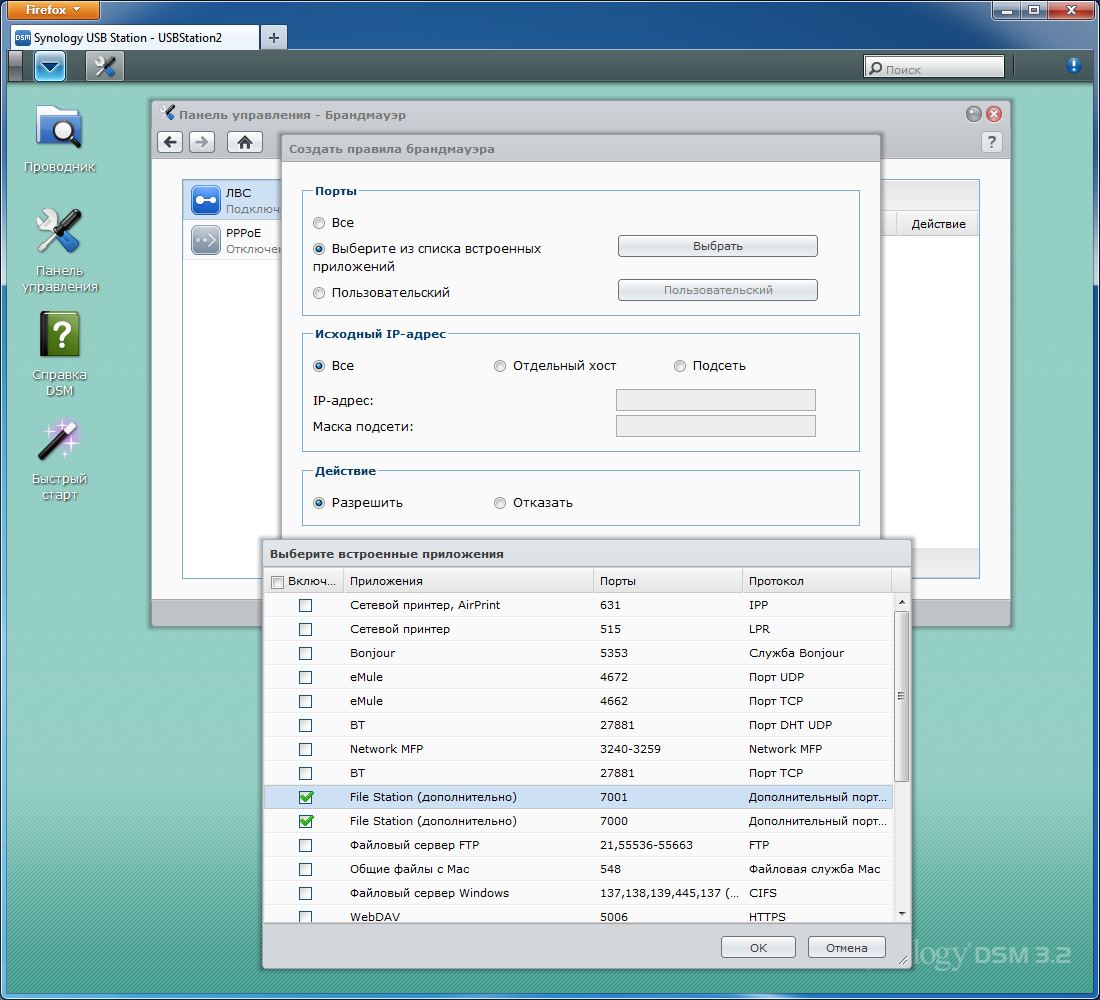

Для дополнительной защиты сетевых коммуникаций предусмотрен межсетевой экран для входящих подключений. В случае публикации сервисов в интернете рекомендуем обязательно использовать возможность автоблокировки при обнаружении попытки подбора пароля.

Для хранения данных пользователя в рассматриваемом устройстве используются только внешние накопители, для которых есть два порта USB 2.0. В случае необходимости пользователь может использовать USB-хаб, не забывая обеспечить оборудованию требуемое питание. Винчестеры могут иметь несколько разделов, а список совместимых файловых систем представлен FAT, NTFS, EXT3, EXT4. Отметим, что при подключении дисков с записанными данными с последней парой может возникнуть конфликт прав, требующий корректировки через консоль. Из Web-интерфейса пользователю доступны операции форматирования дисков и разделов в FAT, EXT3 и EXT4. Из дополнительных возможностей упомянем встроенный таймер отключения питания накопителей при отсутствии активности. Контроля за параметрами S.M.A.R.T. и температурой дисков в данном устройстве не предусмотрено.

Кроме накопителей, к портам USB можно подключать адаптеры Wi-Fi, звуковые карты, принтеры и МФУ. В последнем случае поддерживаются функции и печати и сканирования, а также сервисы AirPrint и Google Cloud Print.

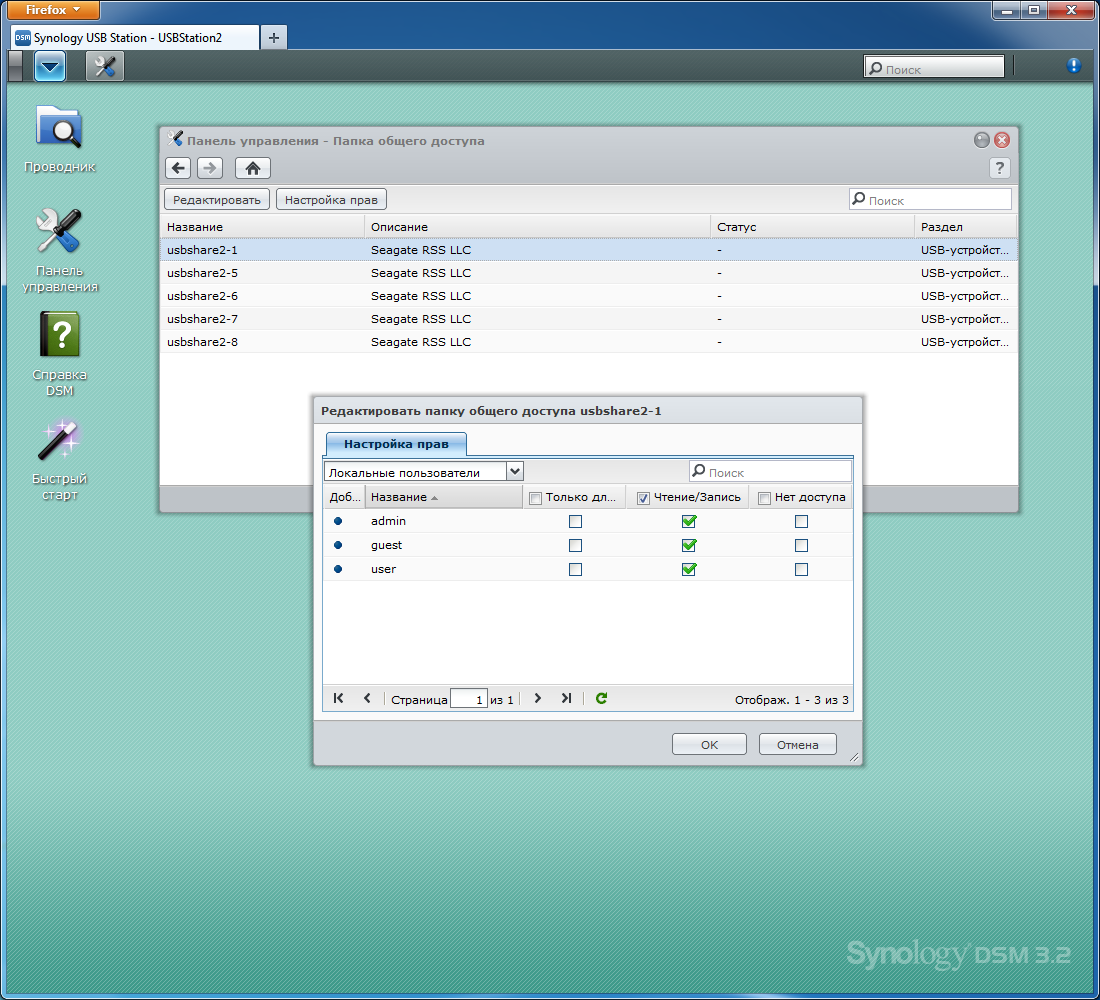

Общие ресурсы в рассматриваемом устройстве представлены разделами подключаемых накопителей, каждый из которых соответствует одной сетевой папке. Ее имя выбирается автоматически, но пользователь может изменить его. Данная настройка, как и установка прав доступа, будет сохраняться и после переподключения данного накопителя.

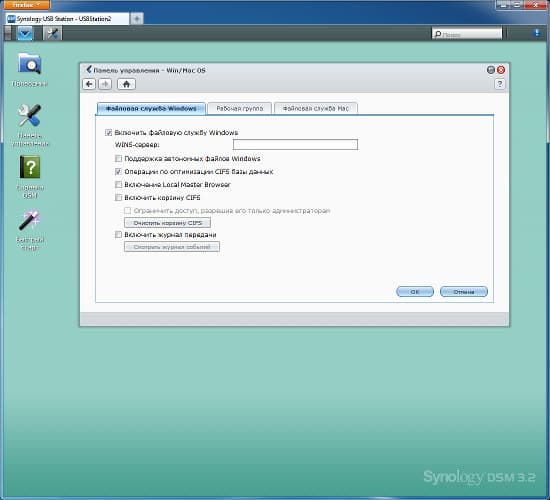

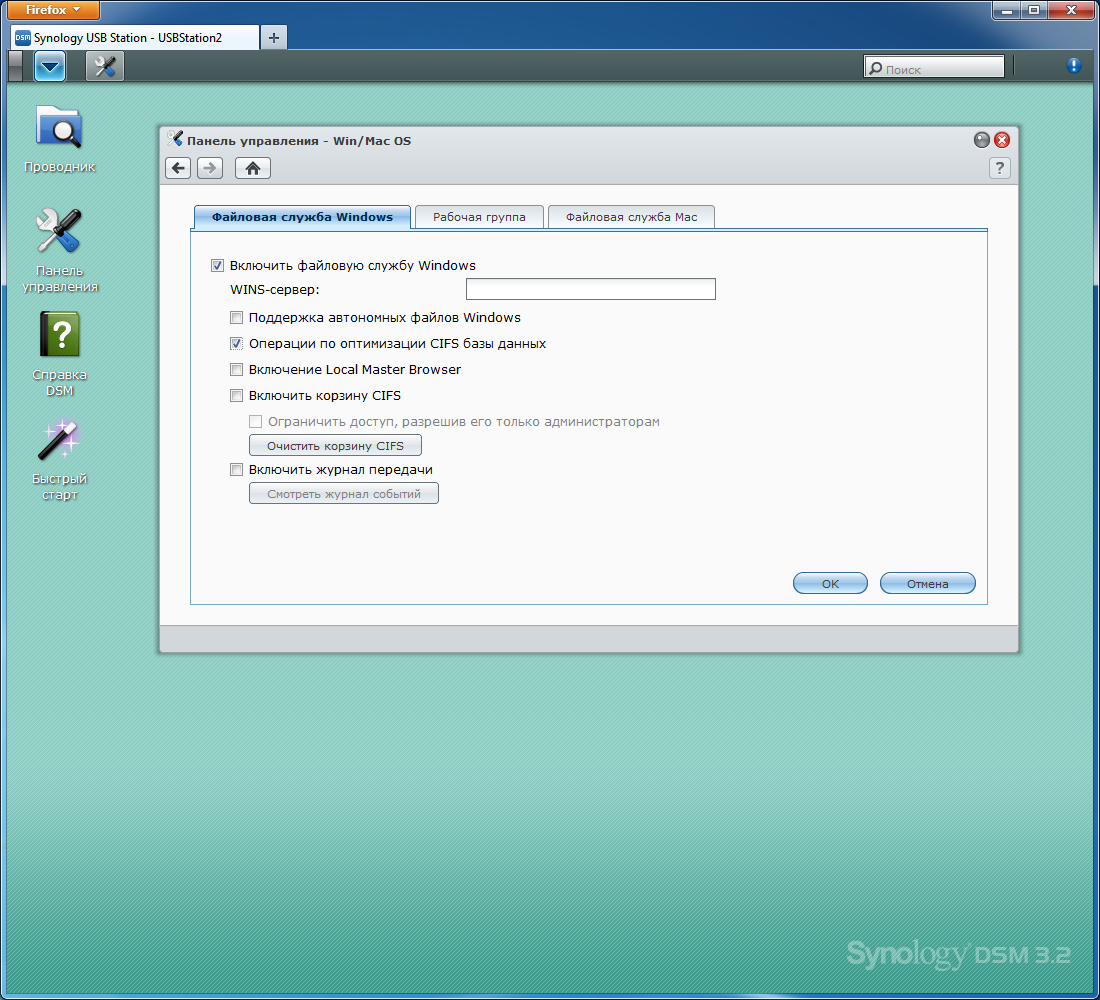

Доступ к общим ресурсам обеспечивается по протоколам SMB/CIFS, AFP, FTP и WebDAV. Работать с NFS в данном устройстве нельзя. Можно изменить сетевое имя накопителя и название рабочей группы. При работе в сетях Windows устройство может быть локальным мастер браузером. Для этого протокола есть возможность использования корзины для удаленных по сети файлов.

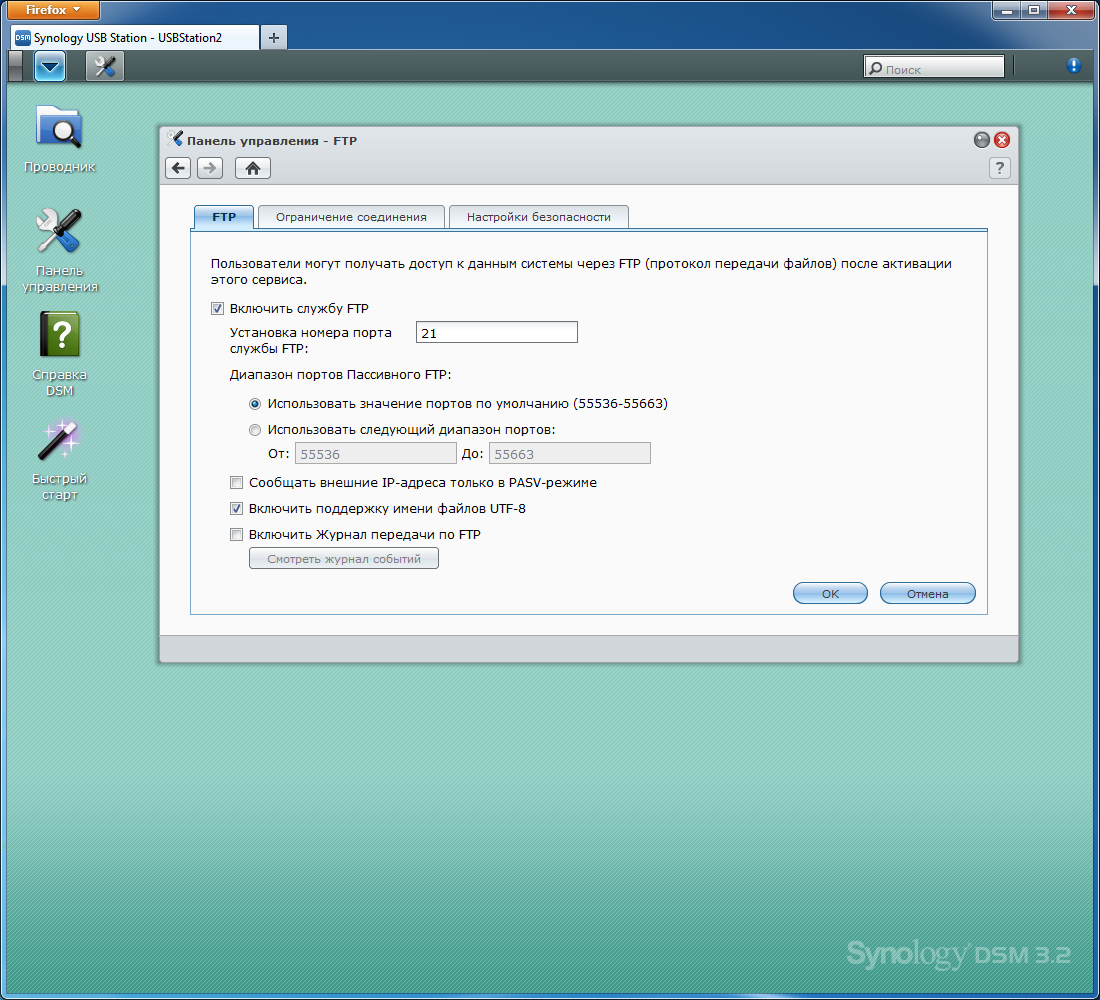

Сервер FTP имеет поддержку шифрованных подключений, пассивного режима, кодировки UTF-8 и ограничения скоростей. Это позволяет организовать удобный и безопасный удаленный доступ к файлам. Можно использовать для этой задачи и WebDAV, который тоже поддерживает шифрование подключений. Благодаря этому протоколу, обеспечивается совместимость с мобильной утилитой DS file. Стоит упомянуть, что большинство протоколов и сервисов можно настроить на ведение полных журналов операций.

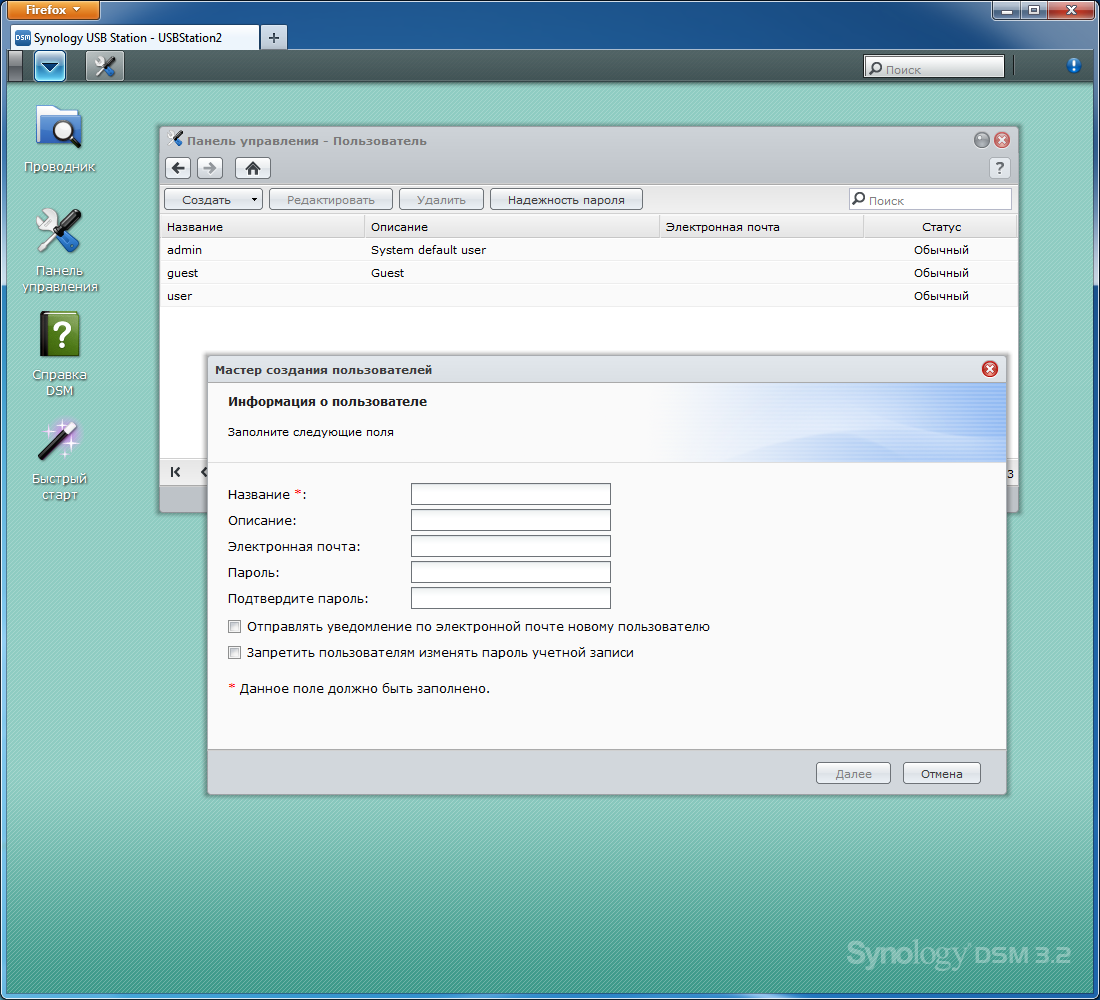

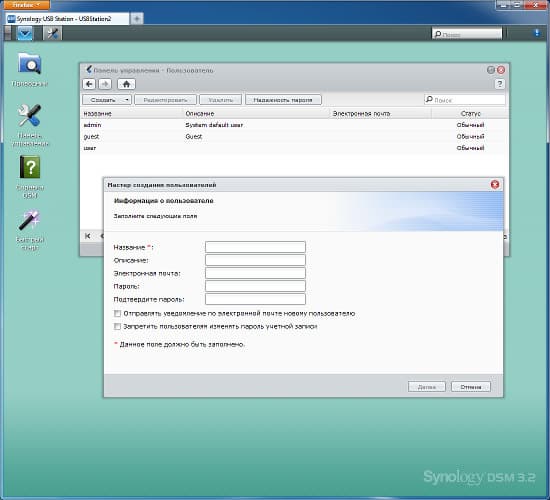

В отличие от старших моделей, с USB Station 2 можно использовать только локальную базу пользователей. Работа в домене и создание групп не поддерживаются. По понятной причине нет работы с дисковыми квотами, домашних папок и указания прав на уровне файлов и директорий. Кроме установки прав на общие ресурсы, есть возможность ограничения доступных пользователю сервисов.

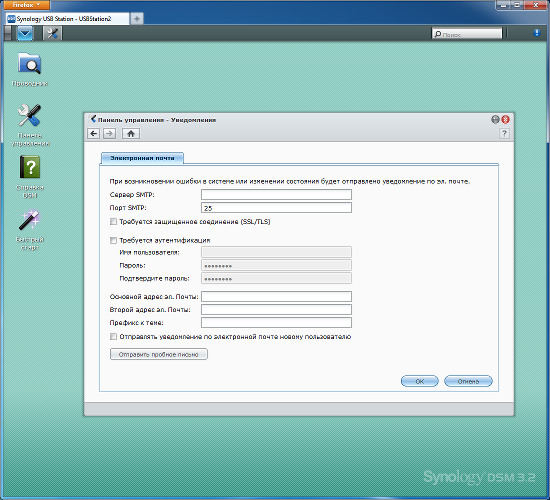

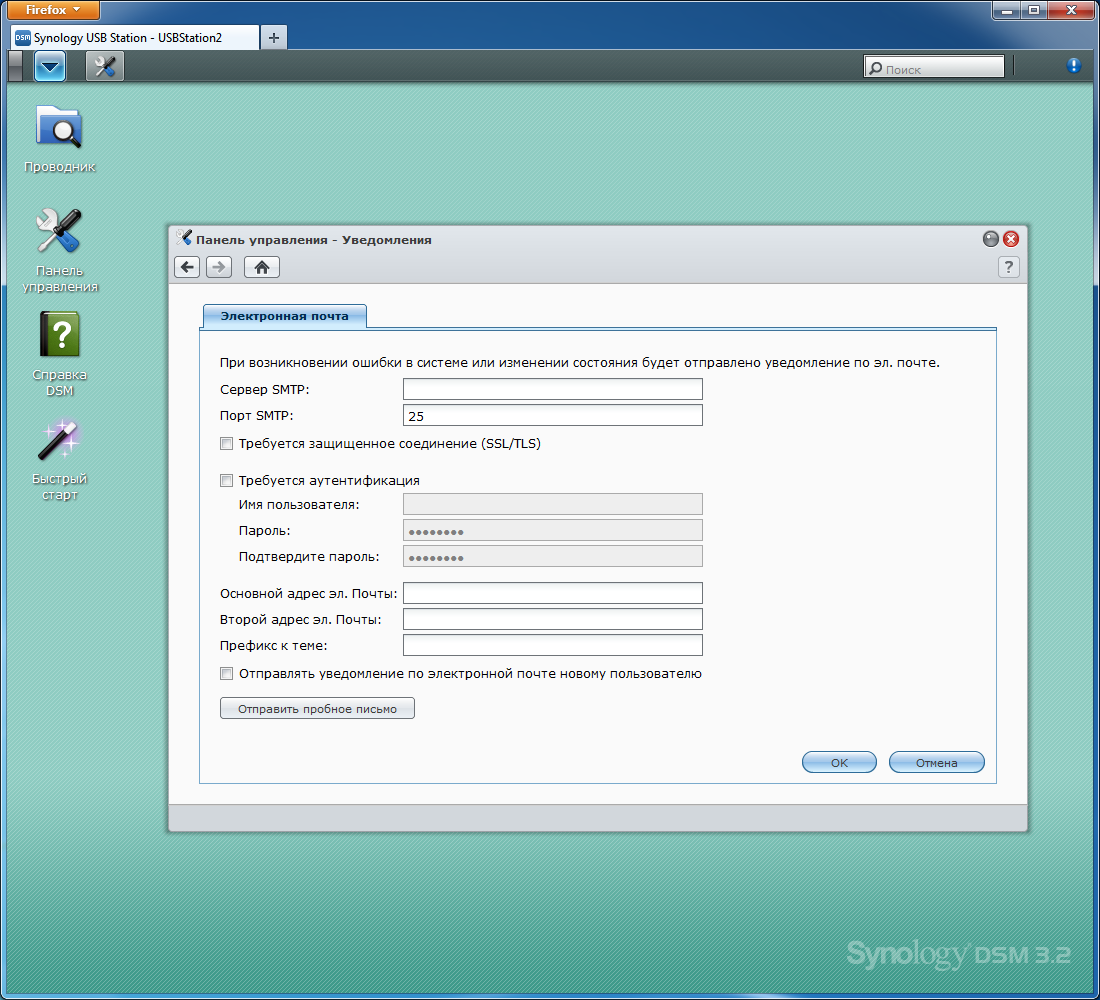

Система отправки уведомлений может использовать только электронную почту. В параметрах указываются данные о сервере SMTP и один или два адреса получателя. Региональные настройки включают в себя настройку часов, выбор кодовых страниц интерфейса и уведомлений, а также указание кодовой страницы для не использующих Unicode сервисов. Не забыли и про пару традиционных опций: обновление прошивки и сброс настроек. Отметим, что возможности сохранения и восстановления конфигурации в этой модели нет.

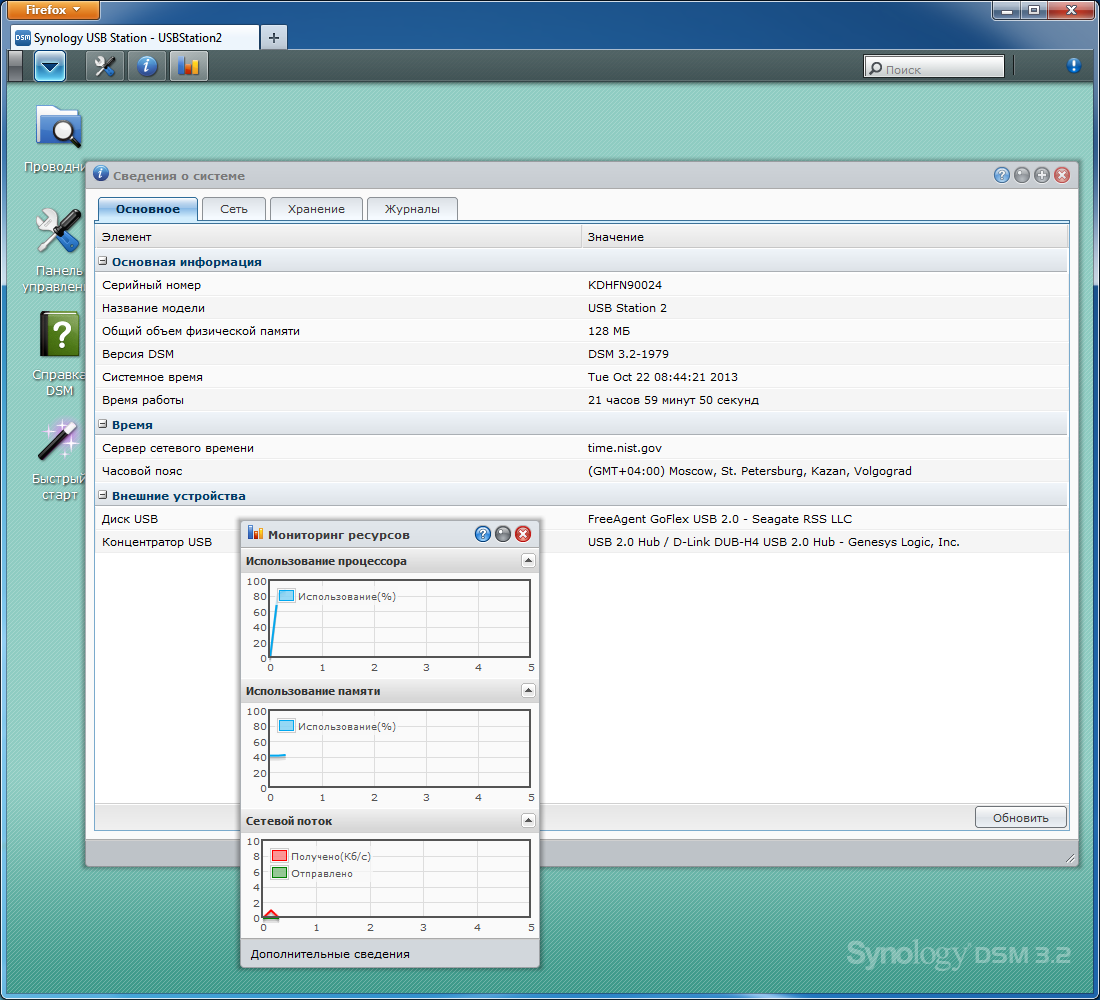

На специальных страницах информации о накопителе можно уточнить версию прошивки, время работы, сетевые параметры, статус подключенных винчестеров и другую информацию. Кроме того, система ведет подробные журналы событий: системный, подключений, операций по протоколам. Предусмотрено графическое отображение нагрузки на процессор, оперативную память и сетевое соединение. Причем в первых двух случаях можно узнать и названия наиболее ресурсоемких процессов.

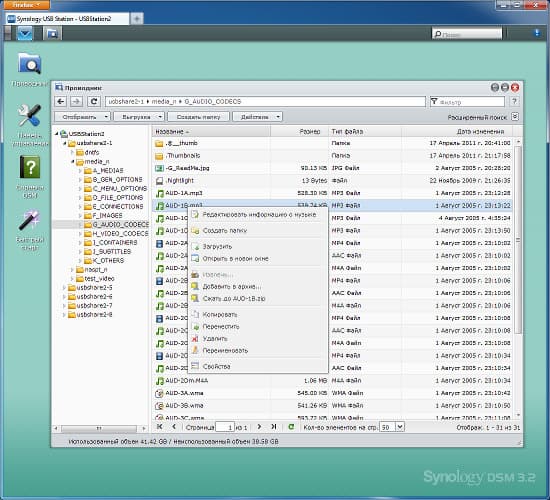

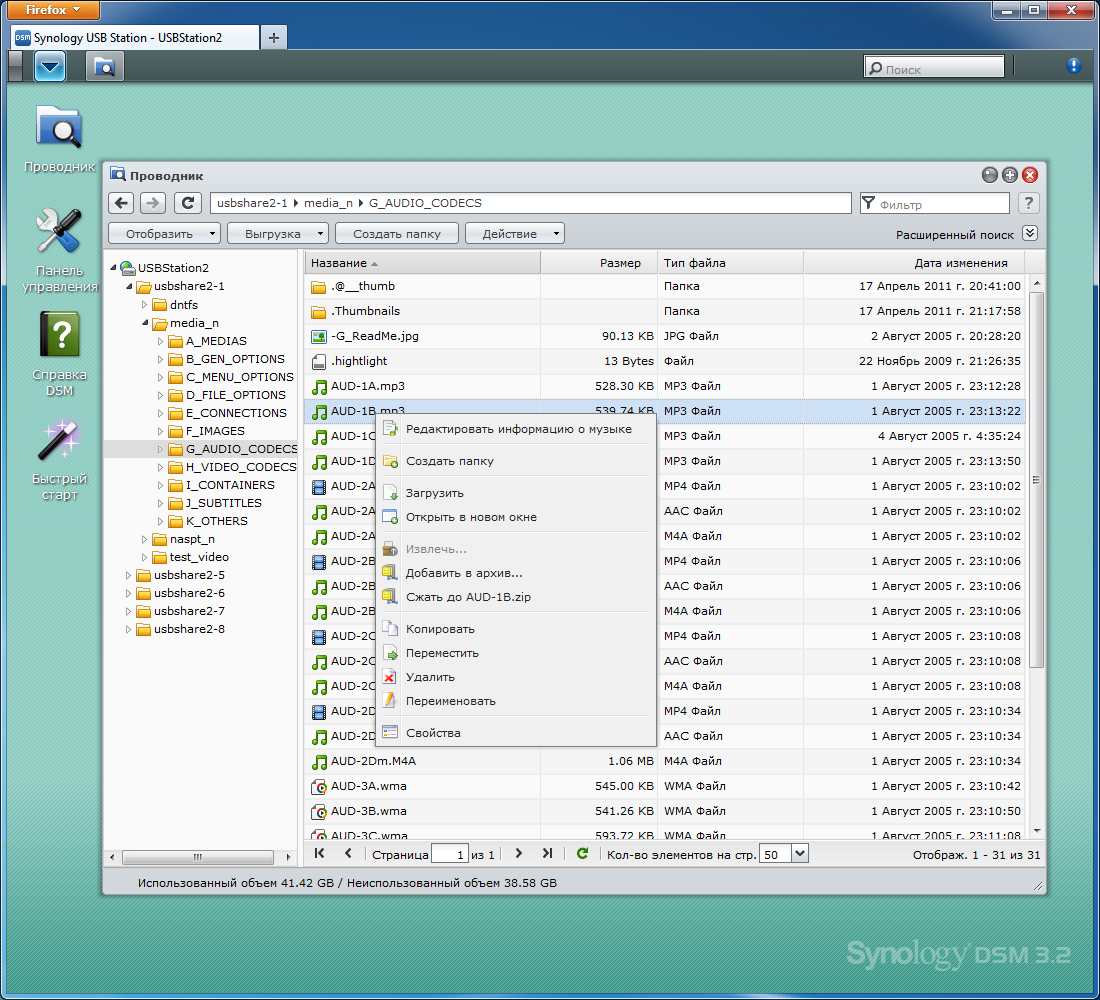

Отдельного упоминания заслуживает встроенный в Web-интерфейс «Проводник». Это очень удобная система доступа к файлам, поддерживающая все основные операции с документами и папками, включая загрузку и скачивание, копирование и перемещение, а также работу с архивами.

Последние версии DSM для дополнительных функций используют отдельно устанавливаемые пакеты. В данном устройстве такой возможности нет, но некоторые из модулей уже интегрированы в прошивку. В частности это серверы DLNA и iTunes, Audio Station и Download Station. Штатной возможности реализовать Web-сервер устройство не имеет, отсутствуют Photo Station, Surveillance Station и другие программы.

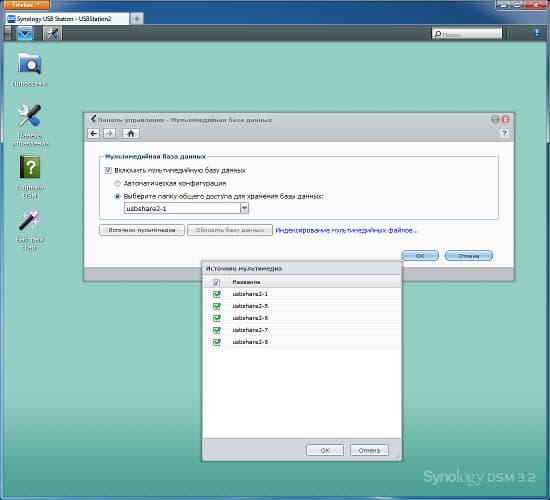

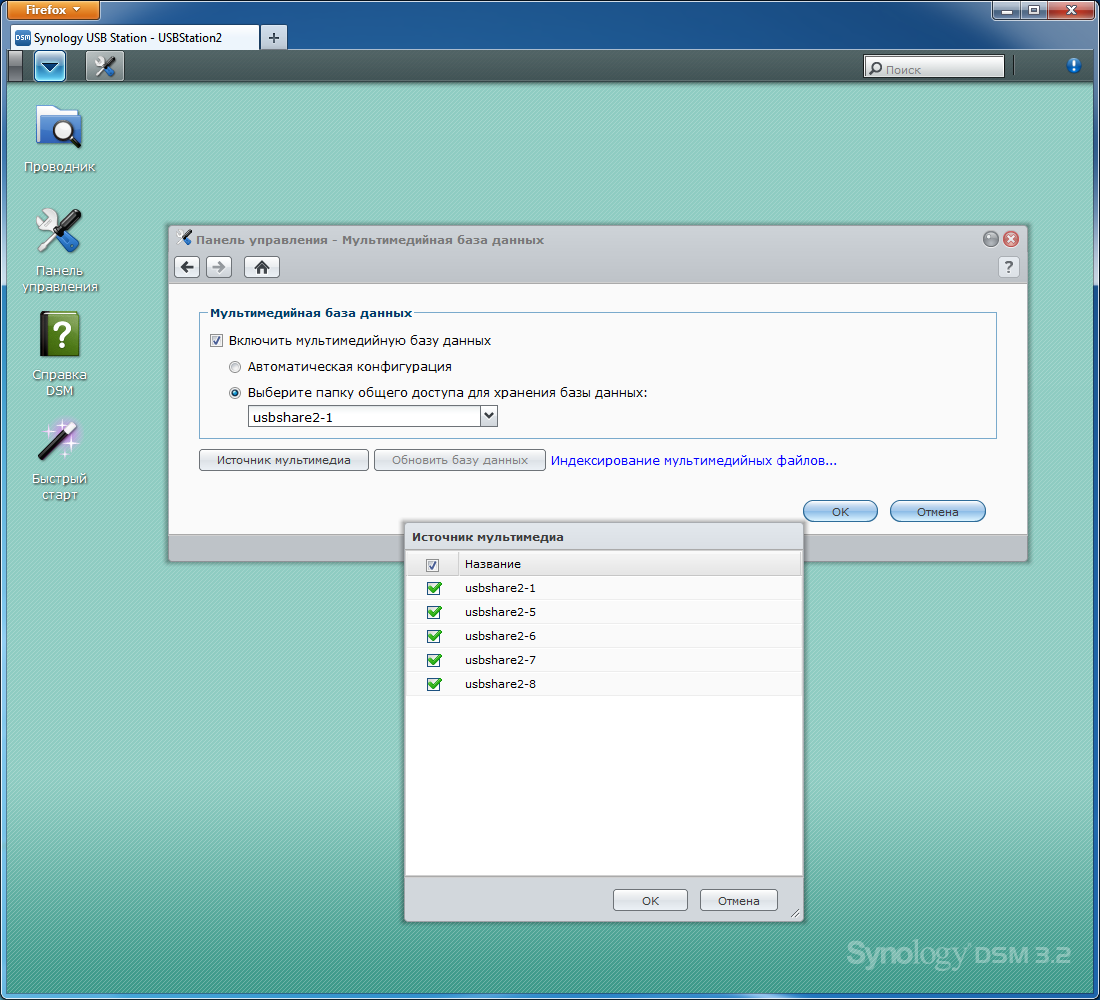

Индексация медиафайлов выделена в отдельный сервис. Для его корректной работы желательно иметь постоянно подключенный раздел, на котором будет сохраняться база данных. Для индексации пользователь может выбрать требуемые тома без уточнения типа контента. Только не стоит забывать, что процессор в этой модели относительно слабый, так что индексирование большого объема мультимедиафайлов может затянуться. Также рекомендуем проверить настройку кодировки тегов для корректной работы с русским языком.

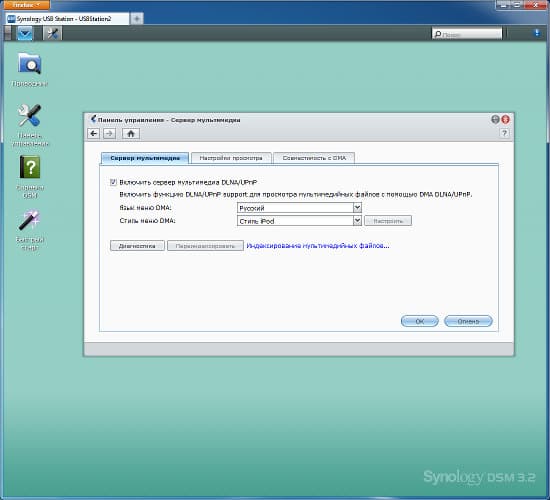

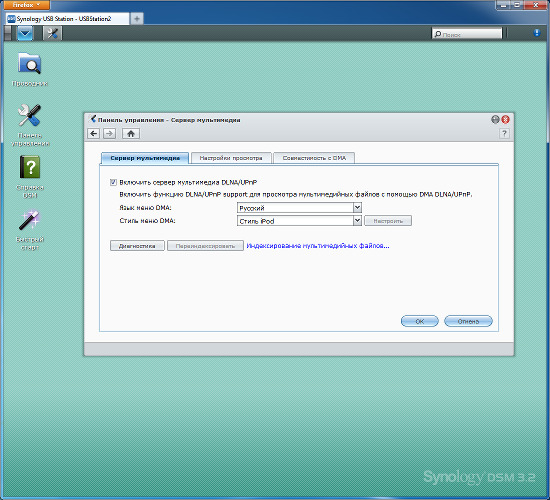

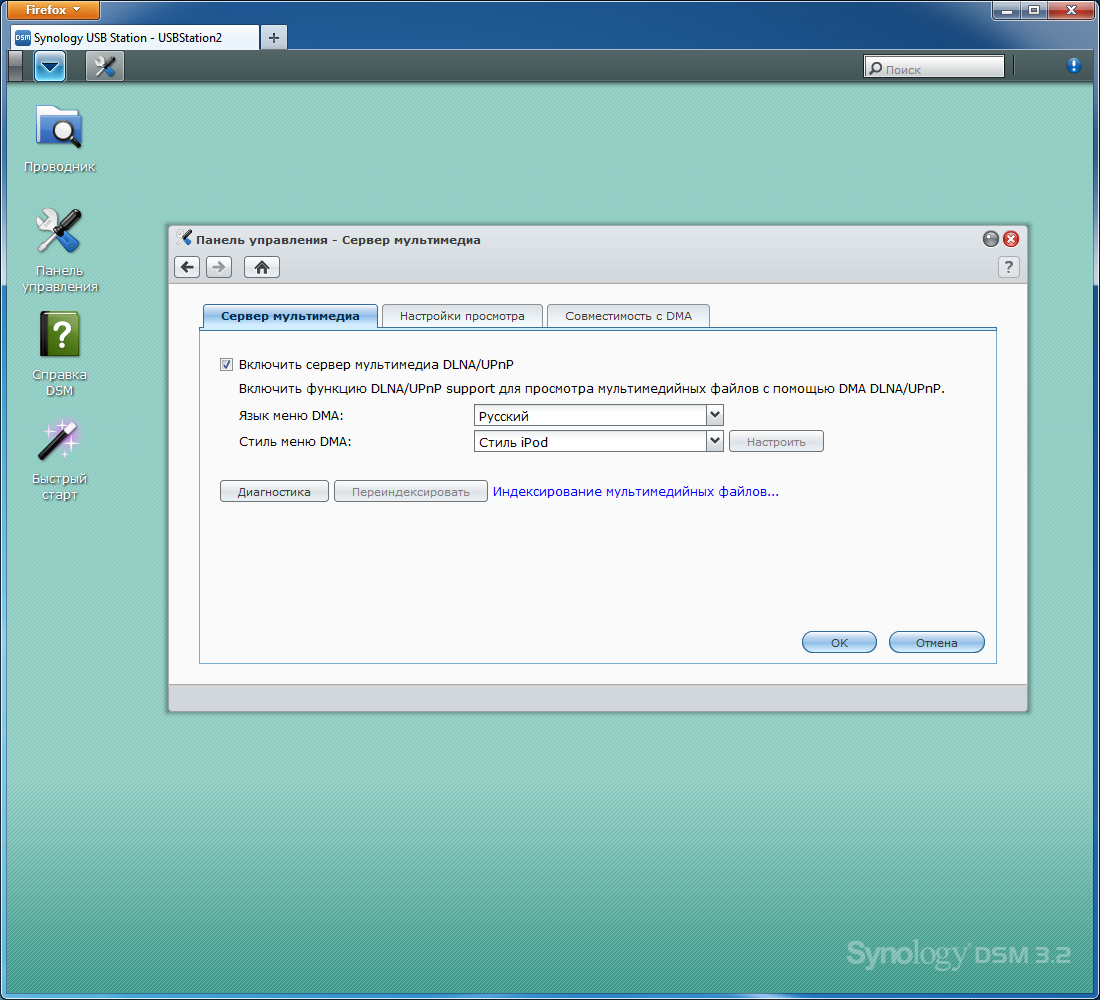

Сервер DLNA позволяет просматривать большинство форматов видео (включая HD-форматы) на совместимых плеерах, включая встроенные в современные телевизоры. В то же время, сервер iTunes оказался только частично совместим с последней версией программы для ПК.

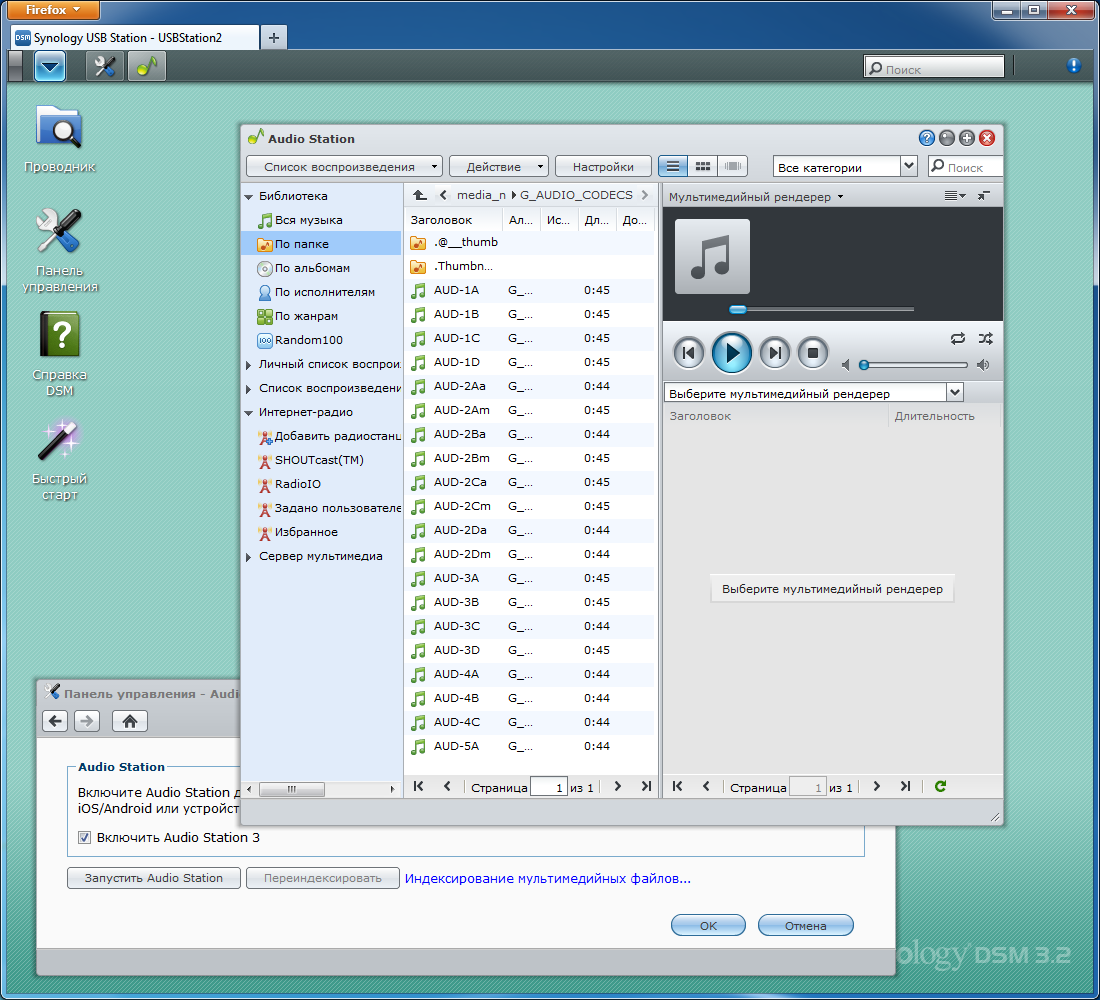

Сервис «Audio Station» обеспечивает прослушивание музыкальных композиций через браузер, медиаплееры, USB-колонки и мобильные устройства.

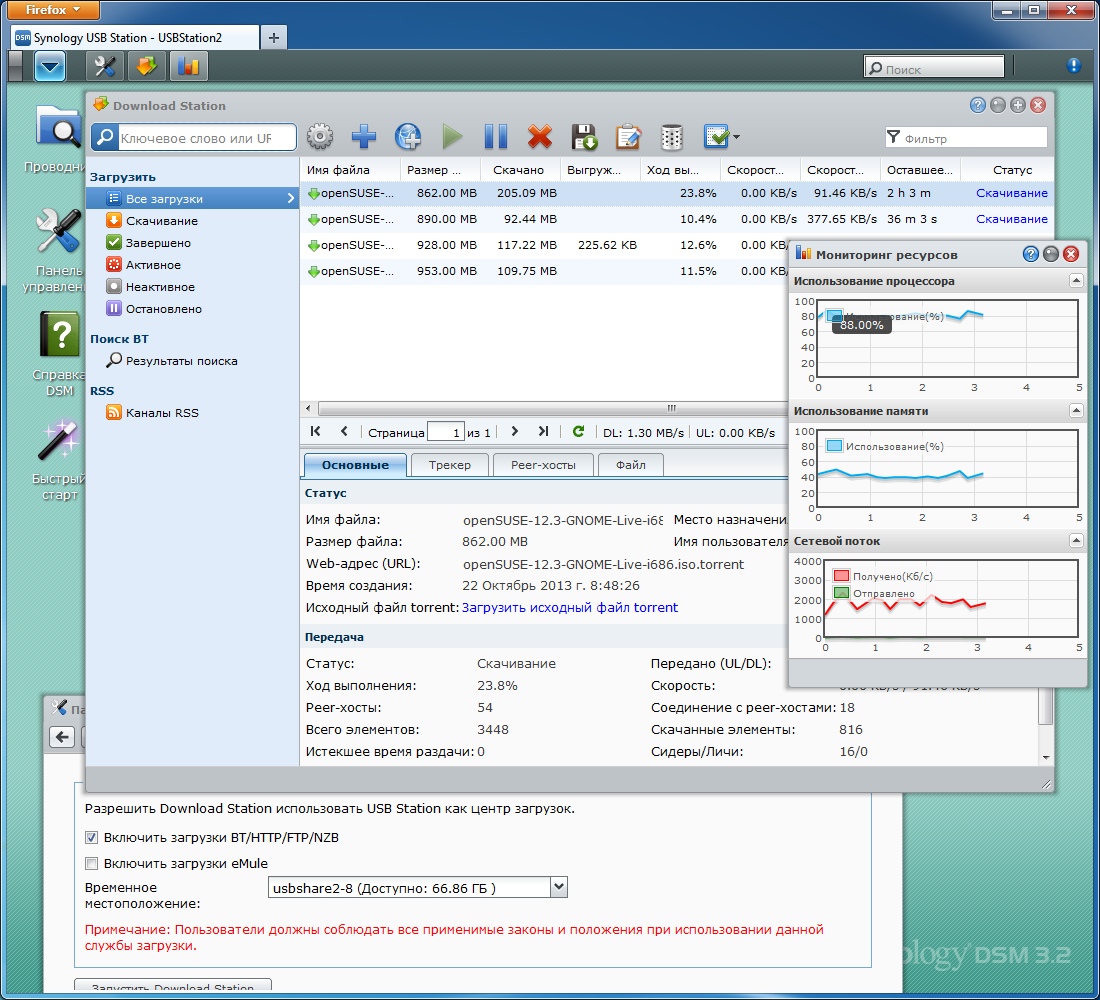

Система автономной загрузки файлов поддерживает протоколы BitTorrent, FTP, HTTP, eMule и NZB. Для ее работы требуется выбрать один из подключенных винчестеров в качестве места хранения временных файлов. Общее число одновременных задач для BitTorrent ограничено пятью. Тестирование показало, что максимальная скорость загрузки, на которую можно рассчитывать, составляет около 3 МБ/с (при использовании винчестера с EXT4). При этом клиент создает достаточно высокую нагрузку на процессор — порядка 80%. Оперативная память используется меньше — до 40%. Клиент BitTorrent имеет множество настроек (включая расписание, выбор портов, ограничение скоростей, параметры раздачи после скачивания), встроенную систему поиска и способен работать с каналами RSS. Отметим также, что есть возможность указания в качестве целевой не корневой папки, а директории на ней. С текущей версией мобильной утилиты для удаленного управления загрузками совместимости, к сожалению, нет.

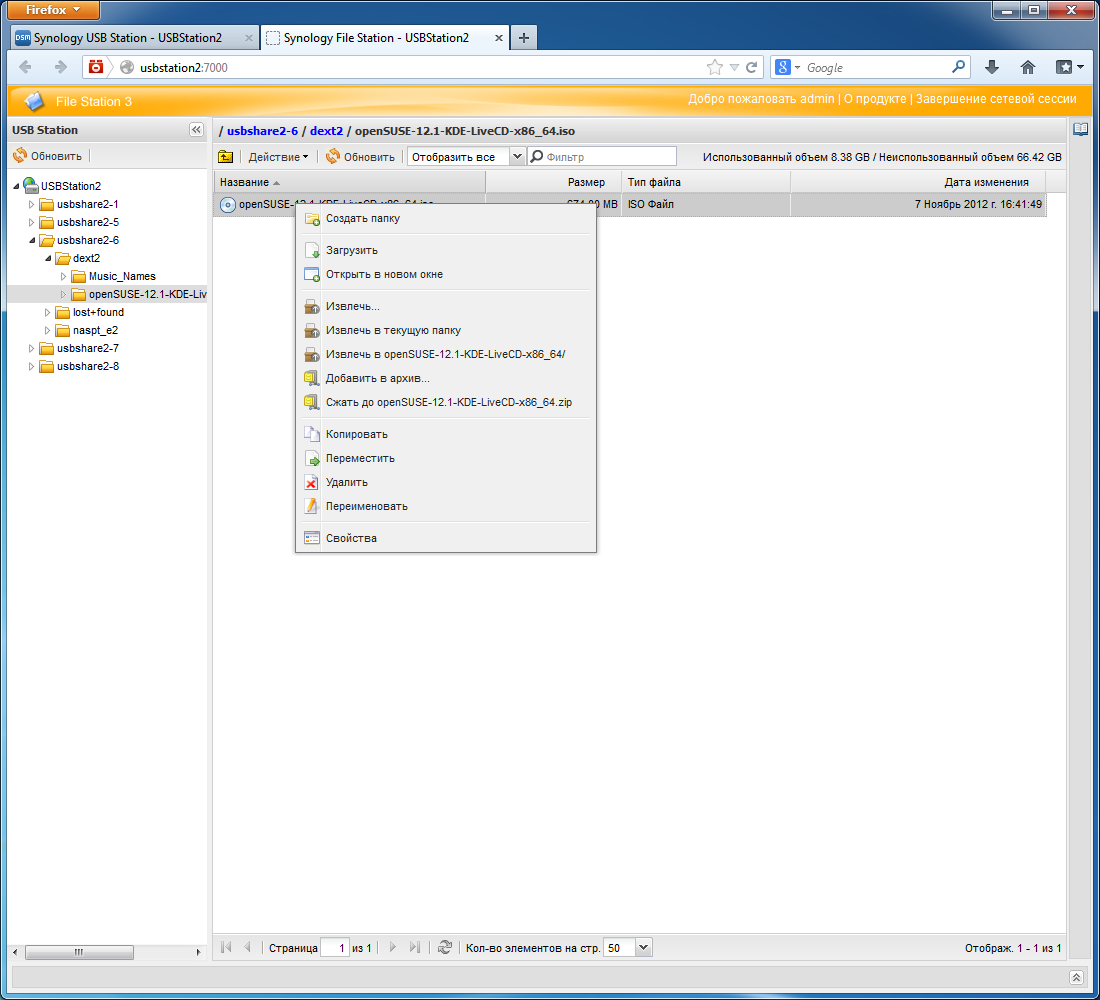

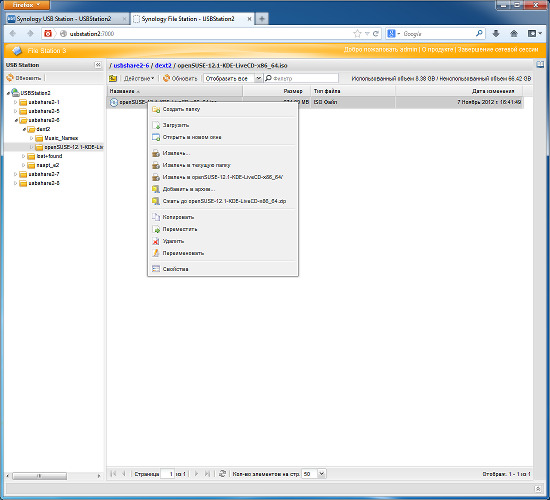

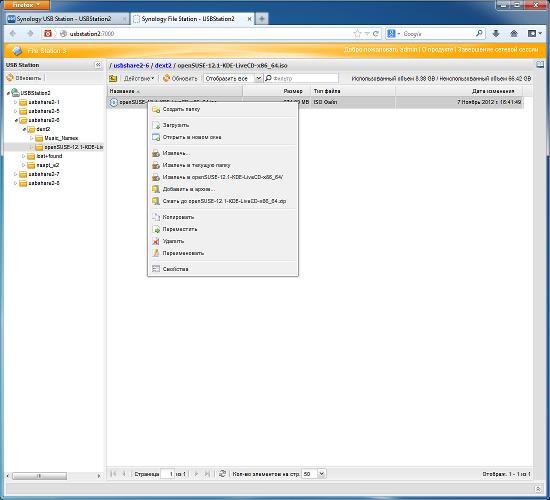

В случае, когда требуется предоставить другим пользователям доступ к своим файлам через интернет, одним из самых простых способов решения этой задачи является модуль File Station. Он позволяет работать с документами прямо через Web-браузер. Отметим, что внешний адрес на роутере конечно потребуется.

Что касается расширения возможностей, несмотря на отсутствие поддержки установки дополнительных пакетов, производитель оставил полный доступ к консоли операционной системы по протоколам telnet и ssh.

Производительность

Для тестирования накопителя использовался адаптер USB 2.0—SATA от серии дисков Seagate FreeAgent GoFlex и винчестер Hitachi серии 5K500 объемом 320 ГБ. При работе с ПК он показывает следующие скоростные показатели с файловой системой NTFS на потоковых операциях чтения и записи: около 85 МБ/с по SATA и 30-35 МБ/с при работе с USB 2.0 с указанным адаптером. Дополнительно был протестирован наш стандартный WD Red (WD10EFRX) с адаптером на базе чипа ASMedia.

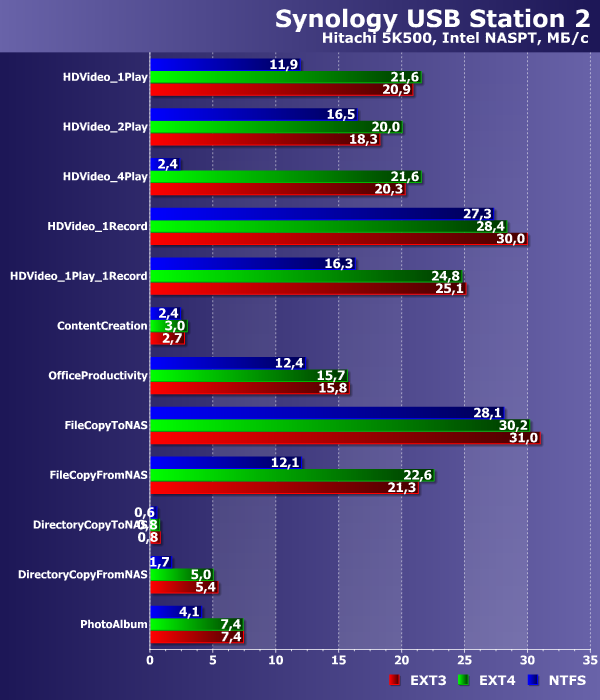

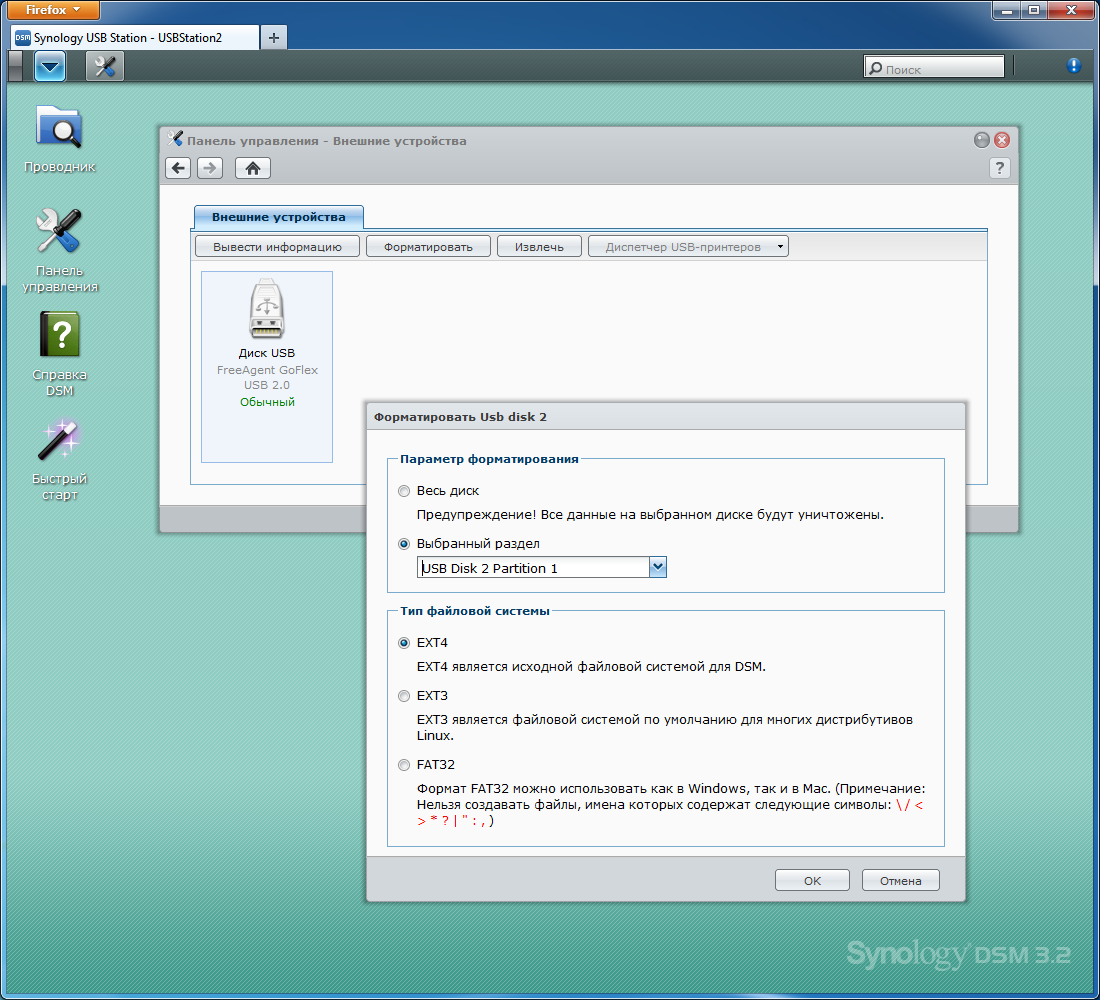

Учитывая конфигурацию устройства, тестирование в этот раз мы решили провести со стандартными шаблонами Intel NASPT. Винчестеры форматировались в файловую систему NTFS на ПК, а в EXT3 и EXT4 — средствами сетевого накопителя. Результаты приводятся на следующих графиках.

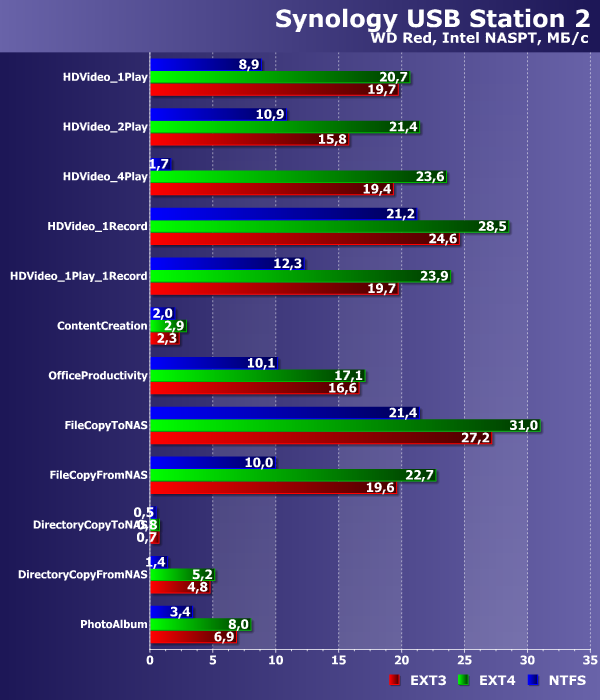

Производительность Synology USB Station 2

Производительность Synology USB Station 2

Сначала хотелось бы отметить, что скорость работы существенно зависит файловой системы. Если вам не требуется использовать винчестер с прямым подключением по USB к компьютеру с операционной системой семейства Windows, то рекомендуется отформатировать диск в EXT3 или EXT4. Выбор между этими файловыми системами зависит от конкретного винчестера. Также стоит обратить внимание на существенное снижение показателей NTFS в тесте с одновременным чтением четырех файлов.

По результатам тестирования видно, что не всегда более мощный и современный диск будет быстрее. В данном случае, скорее всего, повлияло использование в WD Red технологии Advanced Format с секторами размером 4096 байт.

Максимальная скорость USB Station 2 ограничивается интерфейсом USB 2.0 и составляет около 20 МБ/с при чтении и 30 МБ/с при записи. Данные показатели позволяют накопителю быть привлекательнее большинства роутеров с портами USB 2.0, не говоря уже о возможностях встроенного программного обеспечения. С другой стороны, младшие модели «настоящих» сетевых накопителей, винчестеры у которых устанавливаются внутри корпуса и подключаются по интерфейсу SATA, показывают сегодня в два-три раза большие цифры.

Выводы

Как уже было сказано выше, Synology USB Station 2 присутствует на рынке уже несколько лет, но продолжает оставаться уникальным с точки зрения конструкции и возможностей устройством. Основной привлекательной для определенной категории пользователей функцией является работа с уже существующими внешними винчестерами без необходимости переформатирования. Другие интересные особенности модели — компактный размер, отсутствие вентиляторов, поддержка USB-хабов, фирменное программное обеспечение Synology DSM.

Производительность рассмотренного сетевого накопителя в основном ограничивает шина USB 2.0, однако он оказывается быстрее многих домашних роутеров, которые имеют возможность работы в качестве NAS. Также стоит обратить внимание на то, что сегодня все чаще встречается беспроводное подключение к сети с ноутбуков и других мобильных устройств, и вопрос скорости самого накопителя в этой ситуации не очень важен.

Отсутствие привычного системного раздела существенно повлияло на возможности программного обеспечения DSM. Устройство не имеет возможности установки дополнительных пакетов, так что набор реализованных сервисов заметно сокращен, по сравнению с другими моделями Synology. Однако для нетребовательного домашнего пользователя есть все необходимое: доступ к файлам через сетевое окружение Windows и Mac OS, сервер FTP, удаленный доступ через File Station, медиасервисы и система автономной загрузки файлов.

Учитывая относительно невысокую стоимость USB Station 2, она отлично подойдет на роль первого устройства для знакомства с данным классом решений. Также оно может быть интересно для решения частных задач и энтузиастов, благодаря открытой платформе и доступу к консоли операционной системы.

Хочется надеяться, что производитель продолжит развитие данной линейки продуктов и предложит рынку устройство на более быстром процессоре, с поддержкой интерфейса USB 3.0 и расширенного набора сервисов.
