Сетевой накопитель Iomega iConnect

Превращаем USB-накопители в сетевые устройства с беспроводным доступом


Большинство современных сетевых накопителей предоставляет пользователю возможность установки жестких дисков внутри корпуса с обязательным переформатированием их под собственный формат. Данный подход удобнее тем, что сама операционная система устройства будет расположена на соответствующем разделе, который не ограничен по объему. Кроме того, в этом случае обеспечивается максимальная производительность благодаря файловой системе EXT3/4 и подключению по интерфейсу SATA. К этим особенностям часто привязаны и специальные функции устройств, в частности работа с рейд-массивами, их миграция без потери данных, реализация «снимков» файловой системы, поддержка множества протоколов сетевого доступа.

Но в некоторых случаях пользователю было бы удобнее использовать уже существующие у него винчестеры с данными. Один из вариантов сетевого накопителя, который работает только с внешними дисками, мы уже рассматривали недавно. А сегодня в нашей лаборатории еще один оригинальный продукт — Iomega iConnect. Это устройство имеет четыре порта USB 2.0 для подключения дисков и встроенный Wi-Fi-контроллер (в дополнение к гигабитному проводному порту), что делает его уникальным в своем роде решением.

Комплект поставки и внешний вид

Цветовое оформление коробки, как и у предыдущего рассмотренного устройства компании Iomega, — яркое сочетание красного и черного. Русских букв мы на ней, к сожалению, не нашли. Разглядывая упаковку в магазине, можно ознакомиться с внешним видом устройства и, при наличии определенного опыта, вариантов использования.

коробка Iomega iconnect

Также есть формальные технические требования к ПК и описан комплект поставки. Состоит он из самого адаптера, сетевого кабеля, внешнего блока питания (12 В 2 А) со сменными блоками под розетки разных стандартов, краткого печатного руководства (в том числе и на русском языке) и компакт-диска с HTML-версией полного руководства и вспомогательной утилитой для управления накопителем. Помимо этого, в коробке нашлась листовка со списком дополнительного программного обеспечения, которое можно загрузить с сайта компании.

Iomega iconnect

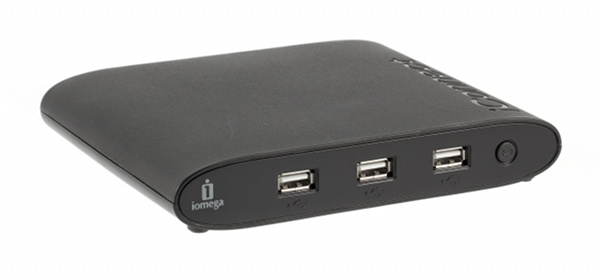

Своим внешним видом устройство напоминает скорее роутер, медиаплеер или коробку для хранения компакт-дисков — черный плоский прямоугольник с размерами 16×13×2,7 сантиметров. Корпус полностью пластиковый — матовый сверху и снизу и глянцевый на торцах. Разъемов и индикаторов достаточно много.

Iomega iconnect

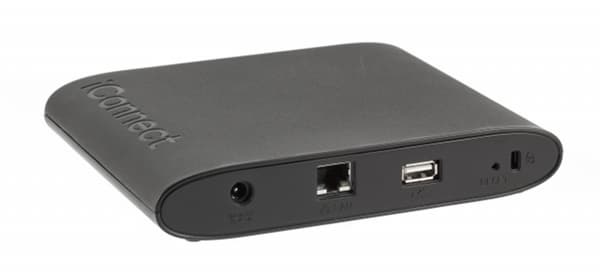

На передней панели расположены три порта USB с индикаторами состояния и кнопка запуска резервного копирования. Большое расстояние между портами позволяет не беспокоиться о размере подключаемых разъемов. Сзади — вход блока питания, еще один USB-порт с индикатором, гигабитный сетевой порт, кнопка сброса.

Конструкция и аппаратные характеристики

Накопитель построен на базе популярной платформы ARM фирмы Marvell. Сердцем ее служит процессор 88F6281 с частотой 1 ГГц, объем оперативной памяти составляет 256 МБ, а прошивка хранится в микросхеме NAND-флеш-памяти на 512 МБ. Также на плате можно найти дополнительный сетевой чип 88E1116R и USB-хаб AU6256. Беспроводная связь обеспечивается модулем в формате miniPCIe. Он основан на чипе RT3090 и работает в стандарте 802.11n на частоте 2,4 ГГц в режиме 1T1R. Антенна у него тоже одна, и прикреплена она на верхнюю крышку корпуса изнутри. В принципе разъем на самом модуле стандартный, так что если очень нужно — можно попробовать ее заменить.

Отметим, что радиатора на процессоре нет. Большой объем флеш-памяти требуется для реализации всех возможностей встроенной ОС, поскольку на разделы дисков она в данной модели не устанавливается. На плате предусмотрен и консольный разъем. Тестировалось устройство с прошивкой версии 2.5.24.10916. Это прошлогодняя версия прошивки, похоже, что обновлений от производителя ждать больше не стоит.

Сборка и настройка

У накопителя нет кнопки выключения питания. Это несколько необычно, поскольку большинство операций записи все-таки кешируются и не очень понятно, как в этой ситуации обеспечить их сохранность. Единственное, что приходит на ум — отключить все накопители через web-интерфейс. Все-таки видимо стоило производителю предусмотреть на корпусе еще одну кнопку. Тем более, что места вполне достаточно.

Найти устройство в сети можно или по имени storage, или через комплектную утилиту. Для удобства работы в простых сетях по умолчанию накопитель не имеет каких-либо парольных защит. Даже для доступа к настройкам. Так что если хочется использовать ограничения доступа пользователей к ресурсам, потребуется включить режим «повышенной безопасности». После этого устройство потребует задать пароль администратора и перенаправит интерфейс на соединение по HTTPS. Для настройки встроенного Wi-Fi первое подключение придется делать через кабель — для настройки параметров беспроводной сети. Хотя кнопка WPS пришлась бы тут очень кстати.

Интерфейс в целом одинаковый с другим описанным ранее устройством Iomega. Начальная установка устройства требует ответа на три простых вопроса: сетевое имя накопителя и описание, адрес электронной почты администратора, настройка часов. После этого пользователь получает доступ к основному web-интерфейсу iConnect.

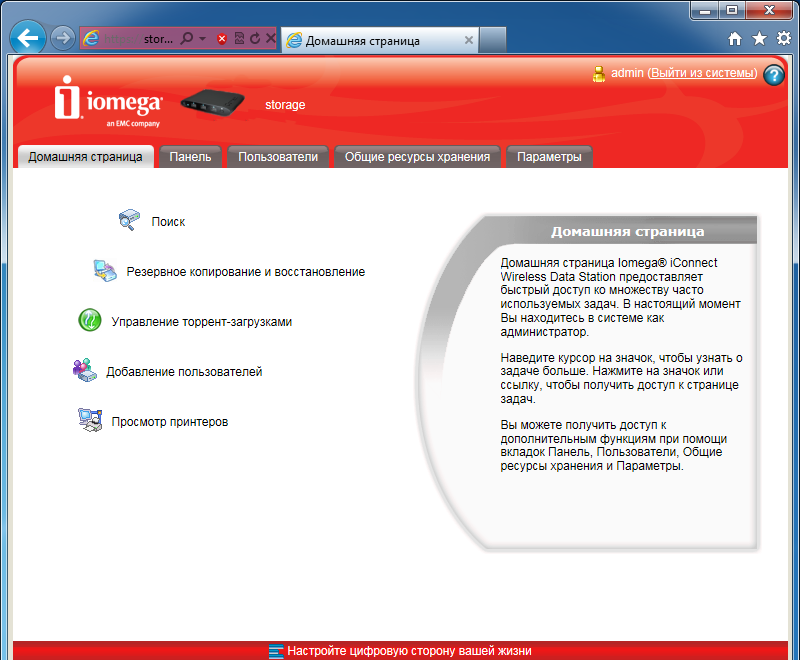

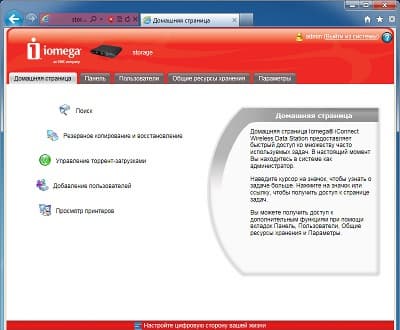

Он имеет пять вкладок — «Домашняя страница», «Панель», «Пользователи», «Общие ресурсы хранения» и «Параметры». На первой из них собраны несколько популярных ссылок, особенно интересно выглядят «Поиск», позволяющий искать документы по всем подключенным накопителям, и «Управление торрент-загрузками», чего от подобной модели мы даже и не ждали. Но подробнее рассмотрим эту функцию позже.

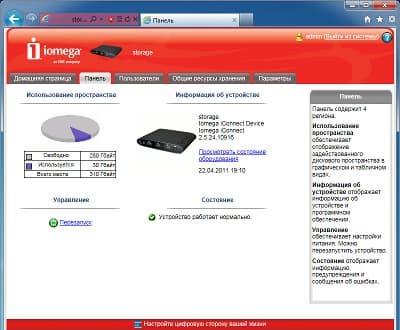

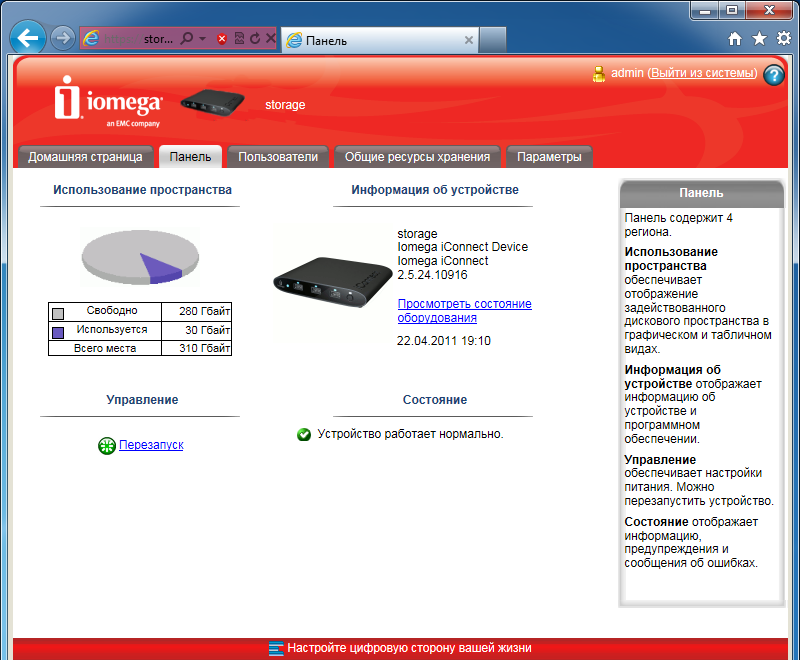

«Панель» можно рассматривать как страницу состояния устройства. На ней приводится информация о суммарном объеме и свободном месте на подключенных накопителях и версия прошивки. Есть отдельная кнопка для перезагрузки устройства и ссылка на страницу с показателями встроенных термодатчиков.

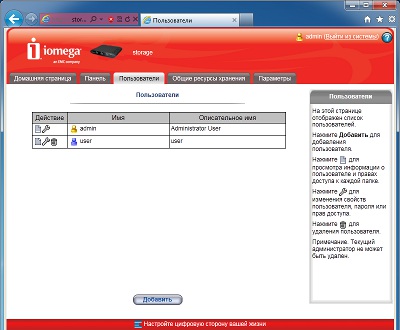

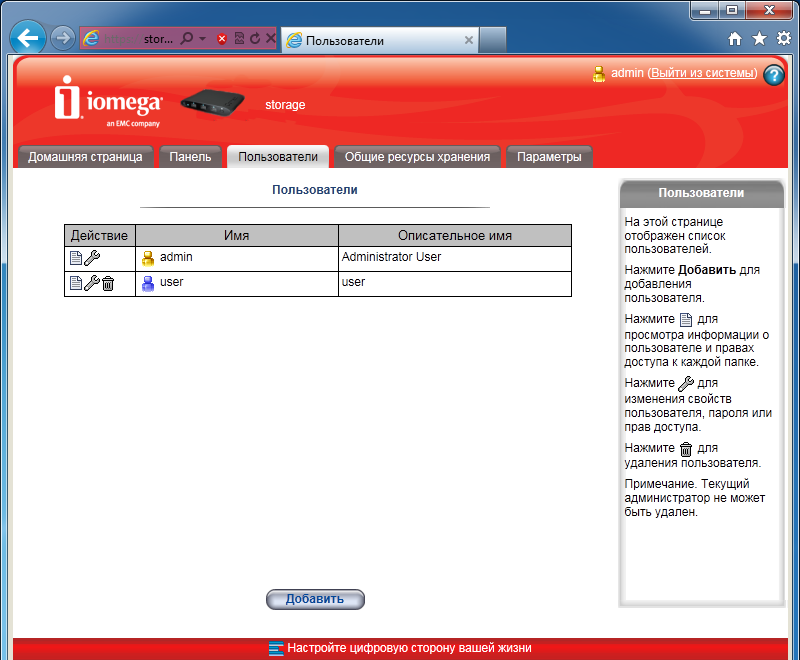

Если вы перешли в режим с контролем доступа, то указать имена и пароли пользователей можно на одноименной странице. Интересно, что при желании можно выдать права администрирование накопителя и обычным пользователям и просмотреть для каждого из них, к каким защищенным папкам у него есть доступ.

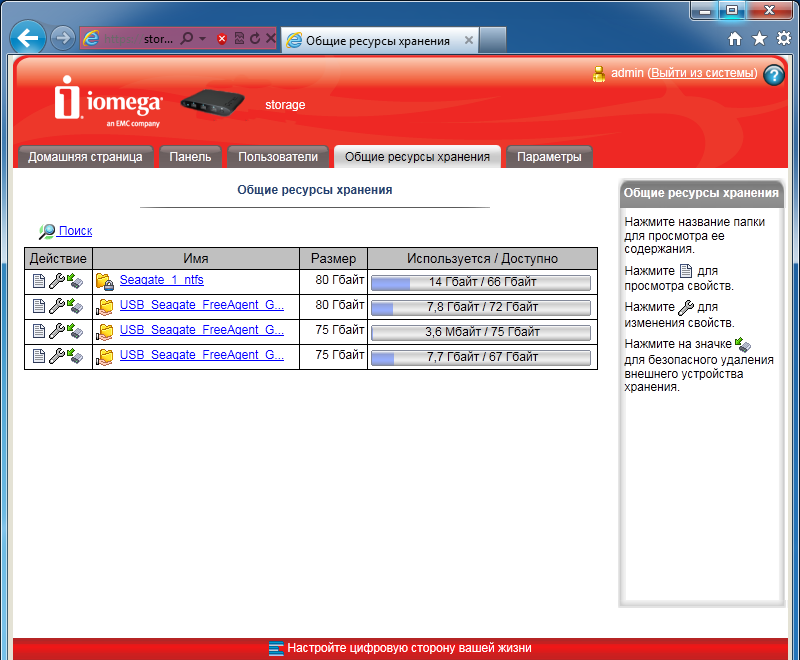

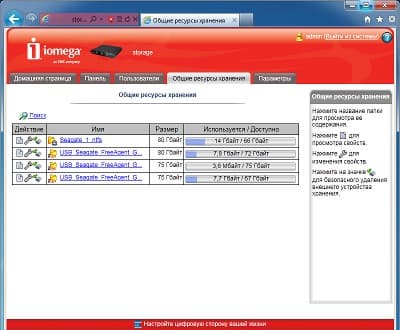

Для предоставления подключенного USB-носителя в сетевое использование достаточно просто подключить его к накопителю. Каждый раздел будет представлен отдельной общей папкой. По умолчанию ко всем из них есть полный доступ, даже если на накопителе включена проверка имени пользователя. Текущий их список с указанием общего и свободного объема и имеющих доступ пользователей можно посмотреть на вкладке «Общие ресурсы хранения». Для каждой общей папки пользователь может изменить название, включить ограничение доступа и указать конкретные права для всех зарегистрированных пользователей. Дополнительно есть опция для режима «только чтение» для гостевого аккаунта.

Указанные переименования и установки прав запоминаются, и при последующем подключении они сохранятся. Неплохое решение, однако нужно учесть, что идентифицировать одинаковые накопители устройству будет сложно. Аналогичное замечание касается и считывателей карточек памяти — данные записываются именно для картовода, но не для установленной в него карты. Здесь же для каждой носителя/раздела можно указать его участие в индексировании медиасервером.

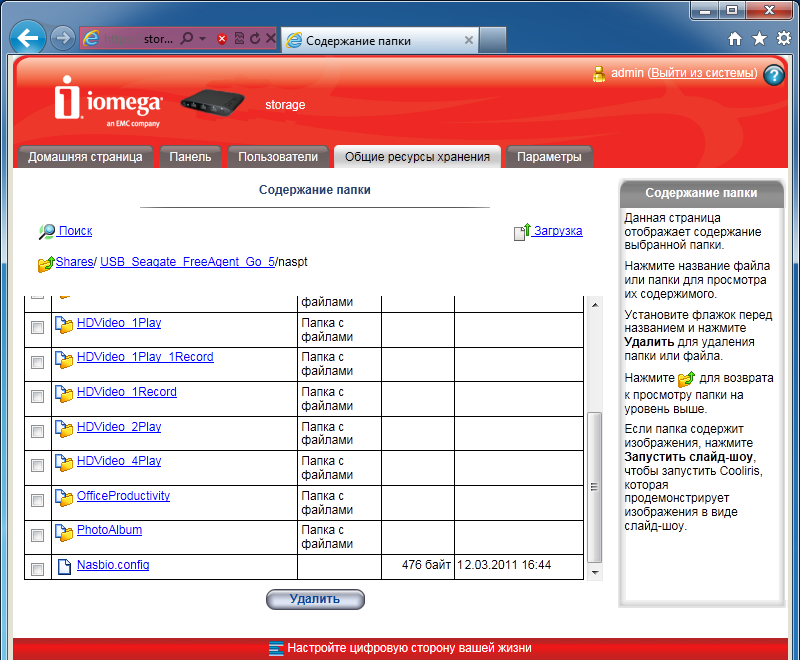

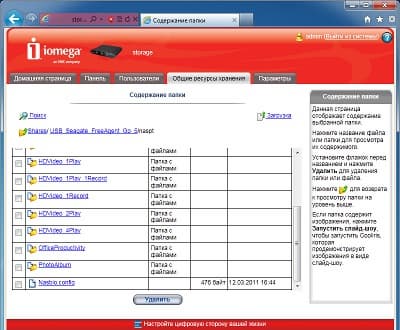

Данная вкладка может использоваться и для непосредственного доступа к файлам. Правда набор возможных операций ограничен только скачиванием и загрузкой документов.

В «Параметры» собраны многочисленные системные настройки, а также запуск некоторых дополнительных сервисов. В этом разделе расскажем о первой группе. Первая системная опция — установка даты и времени, включая синхронизацию через Интернет. Это может пригодиться в частности для рассылки сообщений пользователю по электронной почте. Отметим, что сервис работает и без указания SMTP-сервера, видимо предоставляемый в этом случае самим производителем устройства. Жаль только, что можно указать единственный адрес получателя. На странице «Языки» пользователь может уточнить текущую настройку, но поменять ее можно только через установку предпочтений в браузере.

Как мы уже писали выше, в iConnect предусмотрено и обновление прошивки. Правда с прошлого года новых версий не выходило. С другой стороны — и текущая работает очень стабильно. А вот сохранения/восстановления настроек в этой модели нет. Можно только сбросить их на заводские.

В пункте с громким названием «Управление питанием» скрывается единственная опция — выбор яркости светодиодов на корпусе. Интересная возможность, но было бы более полезно реализовать отключение дисков или работу с ИБП.

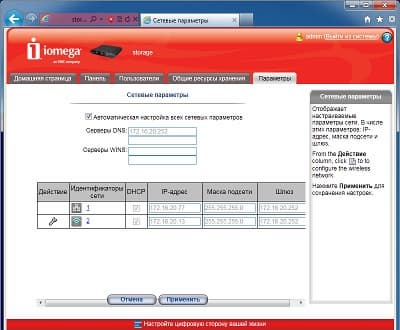

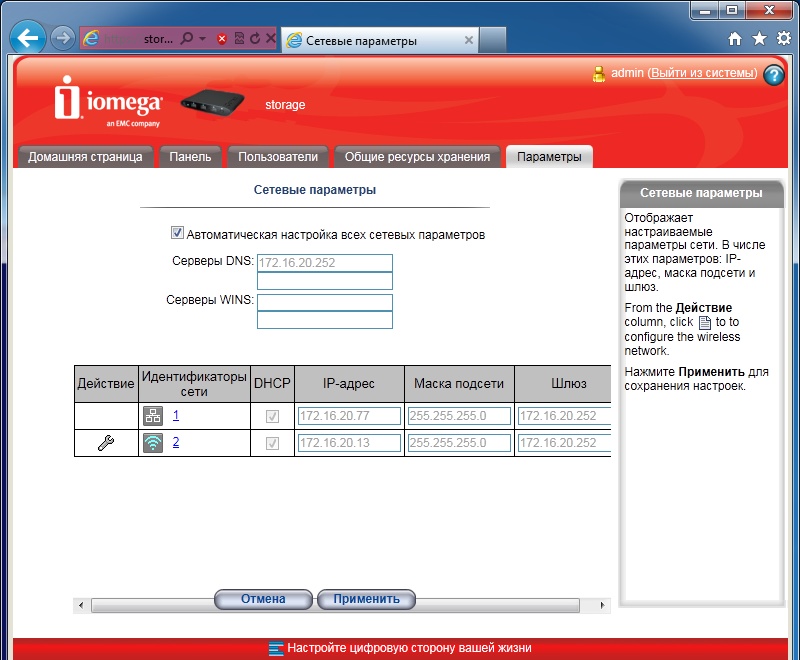

В «Сетевые службы» пользователь может включить поддержку протокола AFP, используемого на Mac OS, и изменить рабочую группу для сети Windows. Здесь же задаются непосредственно сетевые параметры. Для проводного подключения можно только изменить настройки IP-адресов. Jumbo Frames эта модель не поддерживает. Для Wi-Fi поддерживаются стандарты 802.11b/g/n и WEP/WPA-PSK/WPA2-PSK. На самом деле можно даже настроить оба подключения одновременно, однако в этом случае у накопителя могут быть сложности с доступом в Интернет.

В целом неплохой набор возможностей, отметим только отсутствие поддержки протоколов NFS и FTP.

Внешние устройства

Для рассматриваемой модели все подключаемые устройства являются внешними. Но богатства выбора это не добавляет — жесткие диски, флешки и пара принтеров. Причем для работы принтера обязательно иметь хотя бы и один подключенный накопитель. Портов для такой модели много, так что поддержку USB-хабов решили не реализовывать.

А вот с разделами и файловыми системами почти все хорошо — успешно работают и на чтении и на запись EXT2, EXT4, FAT32, HFS+, NTFS. Не очень понятно, почему не удалось запустить EXT3, видимо есть какие-то особенности во встроенном ПО. Хотя диск мы пробовали форматировать в эту файловую систему несколькими разными способами.

Дополнительные функции и расширение возможностей

О возможности скачивания и загрузки файлов через web-интерфейс мы уже говорили выше. Это очень неплохая опция для домашнего устройства. По сути требуется только пробросить на роутере один порт.

Не обошлось и без поддержки разных способов резервного копирования. Первый предназначен для устройств с Mac OS и обеспечивается совместимостью с программой TimeMachine. Для второго применяется кнопка на лицевой панели устройства. Предварительно нужно выбрать одну из существующих общих папок, и тогда при подключении нового внешнего носителя для него будет автоматически создаваться задание на резервное копирование, запуск которого осуществляется при нажатии на кнопку.

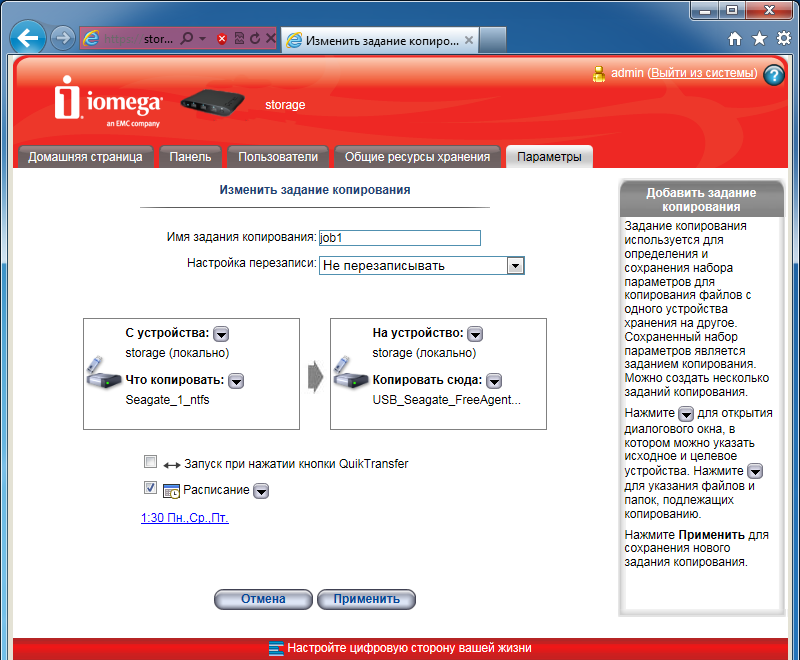

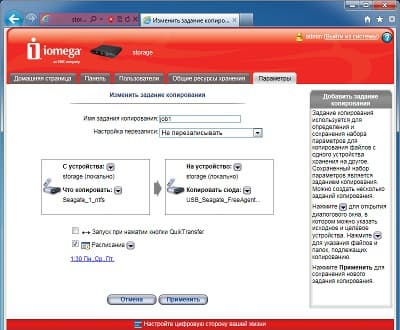

Но при необходимости пользователь может сам запрограммировать нужное число заданий. При этом в качестве источника и получателя могут выступать как локальные диски, так и сетевые ресурсы (SMB/CIFS или rsync). Выбрать нужные данные можно с точностью до директории. Каждое из заданий можно связать с кнопкой на корпусе iConnect или установить для него расписание работы. Получается, что даже без установки специального программного обеспечения на клиентские компьютеры, можно обеспечить создание копий документов с них только с использованием рассматриваемой модели сетевого накопителя.

Для домашнего устройства вполне характерно использование медиасервера UPnP AV/DLNA для транслирования совместимого контента на сетевые плееры и ПК. Есть такая возможность и у iConnect. Папки для индексации пользователь может выбрать сам. Устройство работает с файлами форматов JPEG, BMP, PNG, MP3, WMA, WAV, AAC, AVI, MP4, MKV, WMV, MPEG, TS, M2TS и другими. Сортировка осуществляется по датам и папке для фотографий, по тегам для музыки (русские поддерживаются в формате Unicode), по папкам для видео. Есть и сервер iTunes, работающий с файлами в MP3, M4A, MP4 и M4V.

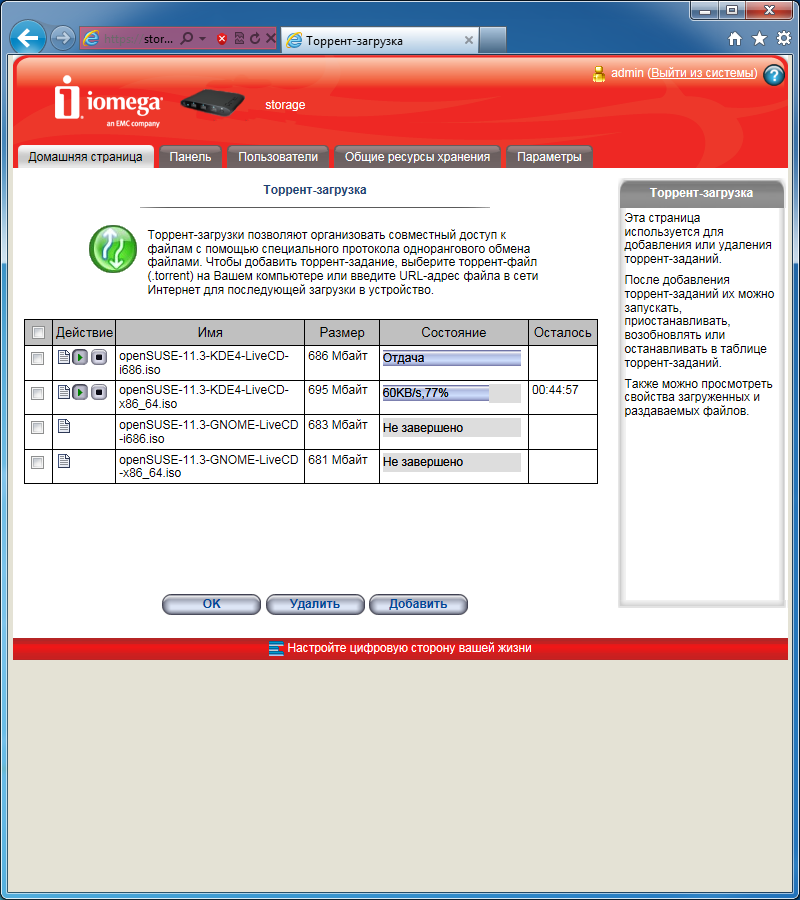

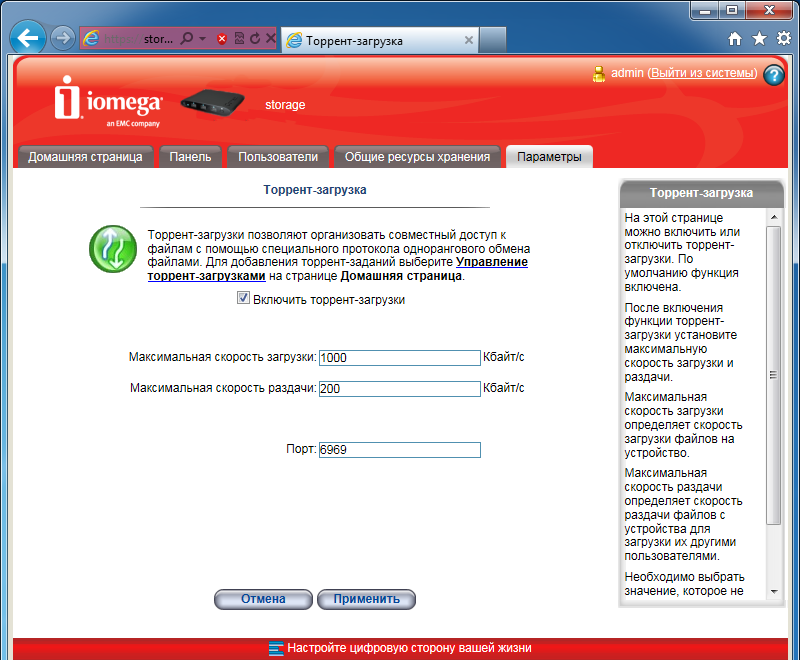

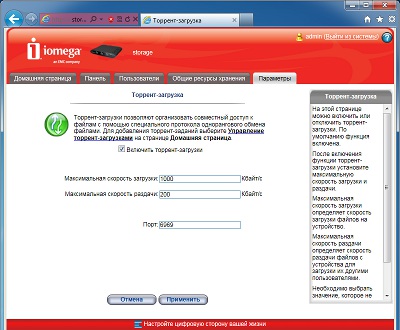

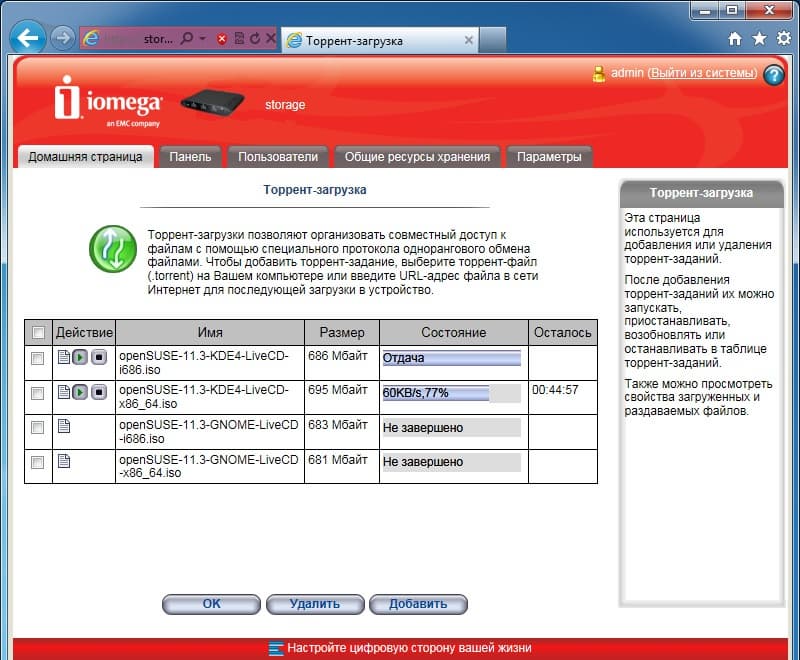

Удивительно, что в такой простой модели даже реализован торрент-клиент. Конечно, его возможности в некотором смысле минимальны, однако он вполне работоспособен, что мы и проверили на практике. Из настроек есть выбор директории работы, ограничение скоростей загрузки и отдачи, изменение порта. Правда вот для последней опции есть ограничение в виде диапазона 6881-6999, что не всегда удобно. Загружаться может только одно задание одновременно, но предусмотрена очередь. При добавлении нового файла, устройство сначала занимает для него место и только потом начинает загрузку. Для крупных заданий этот процесс может быть достаточно долгим. Раздача происходит и во время загрузки, и после нее. Остановить процесс пользователь должен самостоятельно.

Для получения удаленного доступа к накопителю обычно достаточно установить на роутере трансляцию порта его web-интерфейса. Но есть и второй способ — использование встроенного клиента для сервиса провайдера TZO. Его бесплатная годовая версия позволит вам зарегистрировать собственный домен третьего уровня. При активации сервиса накопитель также попробует пробросить себе порты на роутере через UPnP.

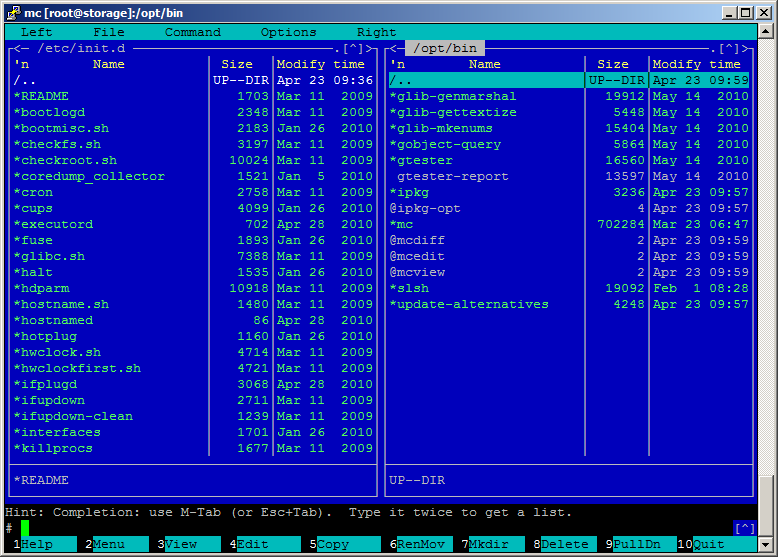

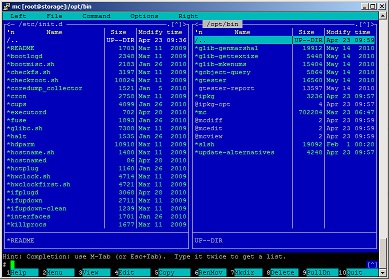

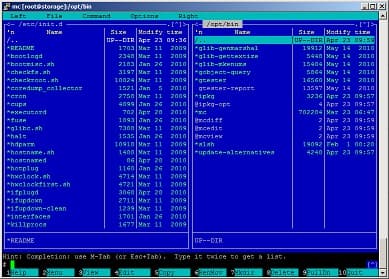

Как и у старшего брата, на специальной скрытой странице есть чекбокс для включения SSH-доступа, что позволяет добавить новые возможности, поскольку сама платформа достаточно популярна и для нее есть большое количество программ (например, в системе Optware). А с использованием консольного кабеля для доступа к загрузчику, можно даже поставить на устройство Debian.

Производительность

Тестирование производительности сетевого накопителя проводилось с подключением известного по прошлому материалу диска Seagate FreeAgent GoFlex объемом 500 ГБ. Перед тестом он предварительно форматировался на ПК в одну из поддерживаемых файловых систем: EXT2, EXT4, FAT32, HFS+, NTFS. К сожалению, проверить популярный вариант с EXT3 у нас не получилось — раздел не опознавался устройством. Первая группа результатов была получена с подключением к сети по кабелю.

Цифры показывают, что, как и у большинства аналогичных устройств, производительность существенно зависит от использованной файловой системы. На первом месте заслуженно находится EXT2, которая позволяет читать данные на максимальной скорости около 30 МБ/с, а записывать на 20 МБ/с. Учитывая подключение носителя через USB, это очень неплохо. Схожие максимальные скорости показывает FAT32. За ней идет NTFS, следом HFS+. А вот EXT4 показала неожиданно низкие результаты, что может объясняться только неоптимизированностью прошивки. В целом, мы бы сказали, что скорость неплохая, учитывая интерфейс для подключения жесткого диска.

На втором графике приводятся результаты некоторых шаблонов с файловой системой NTFS при подключении устройства по беспроводному каналу. Тесты проводились совместно с роутером Netgear WNDR3700 на расстояниях три и восемь метров.

Как мы видим, падение производительности достаточно существенное. Вместо 20 МБ/с, получаемых по кабелю, при работе с Wi-Fi мы видим только 3—7 МБ/с. Хотя здесь надо признать, что для режима 1T1R эти цифры тоже смотрятся нормально. По крайней мере, явно видно, что 802.11n в этом случае имеет эффект. Жаль, что производитель не поставил более современный контроллер. Теоретически, конечно, можно попробовать его заменить самостоятельно, но это относительно дорого и нет гарантии совместимости со встроенным ПО.

Выводы

Рассмотренная модель имеет две оригинальные особенности, которыми сильно выделяется в классе современных сетевых накопителей — полноценная работа с USB-накопителями и встроенный беспроводной контроллер. Первая из них позволит вам использовать уже существующие внешние жесткие диски без потери данных на них. А вторая — установить устройство в любом месте квартиры или офиса (или даже автомобиля) и таким образом обеспечить его мобильность.

Формально оба этих момента отрицательно сказываются на производительности, но в Iomega решили использовать современную полноценную аппаратную платформу с 1 ГГц процессором архитектуры ARM и 256 МБ оперативной памяти. Это, безусловно, положительно сказалось на скорости работы — iConnect не выглядит сегодня совсем уж медленным и обеспечивает скорости порядка 20-30 МБ/с при подключении по кабелю. А вот работа с беспроводным соединением, к сожалению, заметно медленнее — около 5 МБ/с для дисков с NTFS.

Что касается возможностей прошивки, то здесь рассмотренная модель хотя и отличается от своих «взрослых» аналогов, но все базовые функции у нее есть — поддерживаются протоколы SMB/CIFS и AFP, программирование пользователей и определение их прав доступа, есть встроенный модуль резервного копирования, медиасерверы и даже торрент-клиент.

Наличие консольного доступа к прошивке позволит подготовленным пользователям существенно расширить список сервисов и использовать iConnect в собственных проектах. Что особенно привлекательно, учитывая возможность установки полноценной ОС, большого объема флеша, четырех портов USB и невысокой (около $100) стоимости самого устройства.

Средняя розничная цена модели в Москве, актуальная на момент чтения вами данной статьи, составляет: Н/Д(0).
