MIDI-клавиатура со встроенным
FireWire-интерфейсом M-Audio Ozonic


MIDI-клавиатура M-Audio Ozonic относится к числу устройств со встроенным аудио интерфейсом. Среди аналогичных решений производителя M-Audio рассматриваемое устройство является наиболее продвинутым и дорогостоящим. Основанием для этого служит использование FireWire-шины, наличие выхода на наушники и микрофонного входа с фантомным питанием, аппаратная регулировка громкости выходов и чувствительности входов. Все это, безусловно, должно заинтересовать домашних музыкантов или тех, кто сталкивается с использованием устройства в живом исполнении.

Основные характеристики M-Audio Ozonic:

  • 2 аналоговых небалансных входа (TRS);
  • микрофонный вход с фантомным питанием (XLR);
  • высокоомный hi-z вход (TRS);
  • 2 аналоговых балансных выхода (TRS);
  • 2 аналоговых небалансных выхода (TRS);
  • выход на наушники (TRS);
  • MIDI вход и выход;
  • разъемы для подключения sustain и expression педали;
  • 37 полноразмерных клавиш;
  • тип механики: синтезаторная;
  • чувствительность к скорости нажатия (9 видов кривых velocity);
  • 20 пресетов энергонезависимой памяти;
  • кнопки транспонирования и октавного сдвига;
  • кнопки транспортной панели;
  • 9 назначаемых фейдеров;
  • 8 назначаемых вращающихся регуляторов;
  • 9 назначаемых фейдеров;
  • джойстик;
  • колеса pitch bend и modulation;
  • LCD-экран;
  • питания от 12В адаптера;
  • габариты 64,7×24,1×7,6 см;
  • в комплекте: FireWire-кабель, адаптер питания, диски с драйверами, Ableton Live Lite 6 и демоверсией ProTools M-Powered 7;
  • вес 3,1 кг.

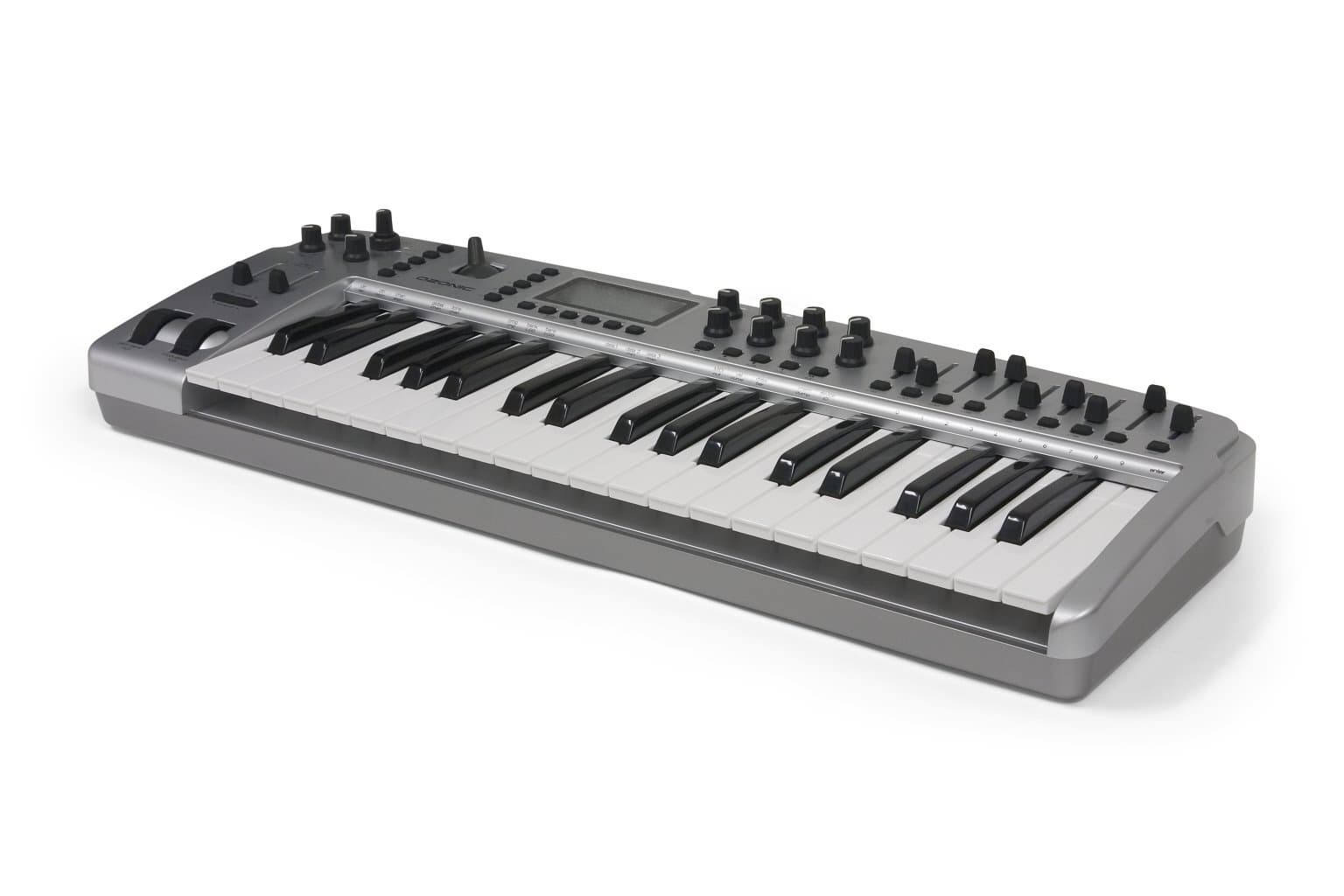

Внешний вид Ozonic аналогичен MIDI-клавиатурам серии Oxygen. В Ozonic можно наблюдать аналогичную конструкция корпуса, а также фейдеров и вращающихся регуляторов. Тот же самый LCD-дисплей используется в клавиатурах M-Audio Axiom 25 и M-Audio Keystation Pro 88, на нем отображаются работающие режимы и параметр регулируемого контроллера.

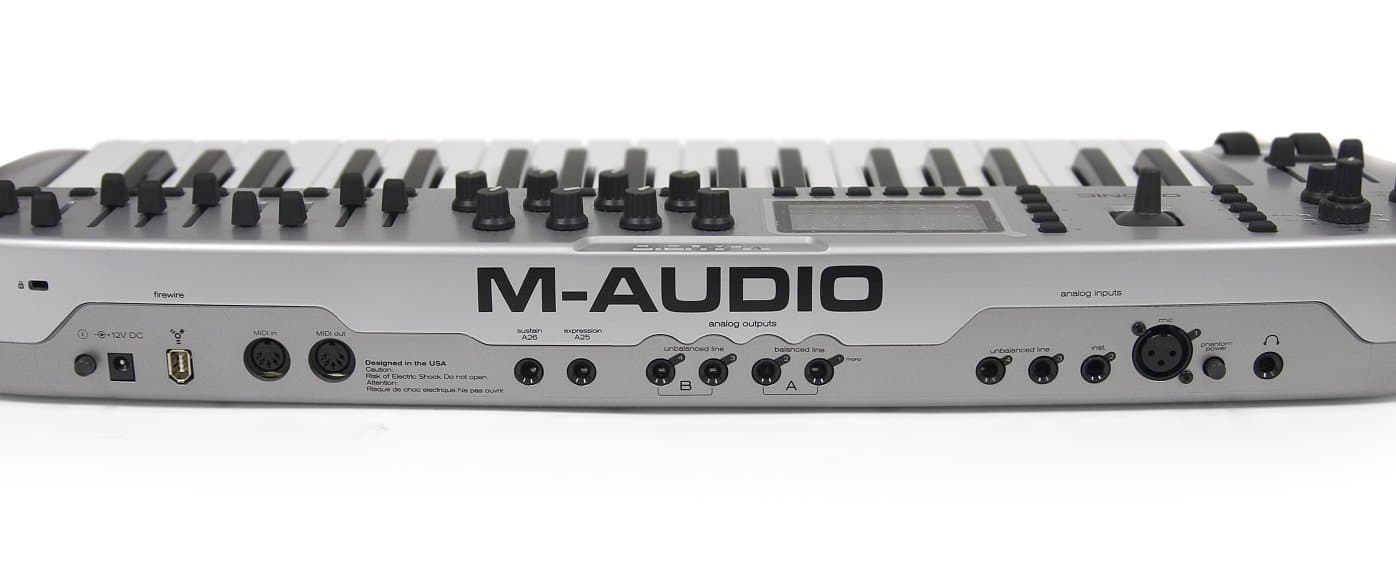

Все разъемы вынесены на тыльную сторону устройства. Очень правильно, что частично управление интерфейсом выполнено аппаратным образом. Доступна регулировка громкости стереовыходов, чувствительности входа, мониторинга и громкости наушников.

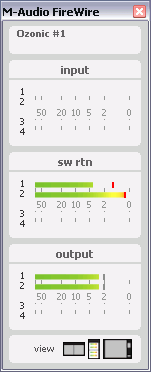

Контрольная панель Ozonic выполнена в соответствии с традиционным дизайном FireWire-устройств от M-Audio. Панель управления имеет три режима отображения, отличающихся размерами окна. В двух уменьшенных вариантах доступен только мониторинг уровней сигнала по пикметрам. Эти два режима отличаются только формой окна. В первом случае — это горизонтальный, во втором — вертикальный вид отображения.

Главный вид панели открывает все имеющиеся настройки устройства. Панель имеет три разные вкладки с различными настройками, которые, при необходимости, можно сохранить в свой пресет.

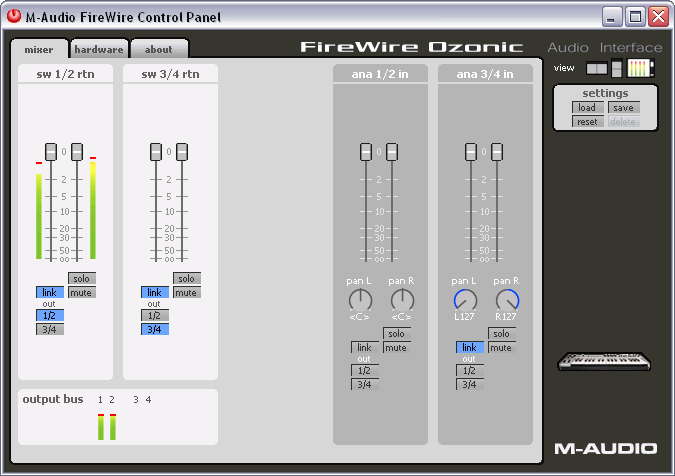

Наибольший интерес вызывает основная вкладка Mixer, разделенная на два раздела. С правой стороны, на сером фоне расположены регуляторы мониторинга входного сигнала. Традиционно, входные каналы оснащены индикацией уровня сигнала, режимами solo и mute, регулировкой панорамы.

На белом фоне располагаются так называемые Software Returns выходы, отображаемые в софте. В приложении видятся именно они, а не физические выходы устройства. Кнопками, расположенными ниже фейдеров, можно направить сигнал уже на физические выходы устройства. Аналогичный роутинг сигнала реализован и для входов устройства.

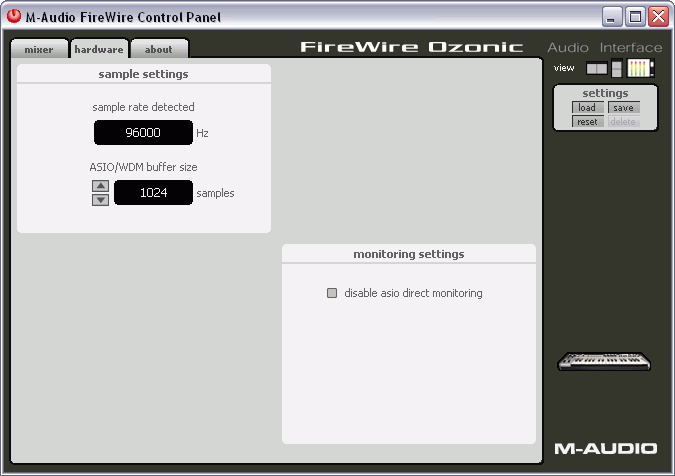

Настройки размера ASIO/WDM буфера расположены на вкладке hardware. Здесь также имеются настройки цифрового интерфейса, синхронизации и direct monitoring.





Тестирование в RMAA 6 PRO

Диагностика ASIO (RMAA 6 PRO)

Device: M-Audio FW ASIO

Features:
Input channels: 4
Output channels: 4
Input latency: 304
Output latency: 504
Min buffer size: 256
Max buffer size: 256
Preferred buffer size: 256
Granularity: 0
ASIOOutputReady - supported

Sample rate:
8000 Hz - not supported
11025 Hz - not supported
16000 Hz - not supported
22050 Hz - not supported
32000 Hz - not supported
44100 Hz - supported
48000 Hz - supported
88200 Hz - supported
96000 Hz - supported
176400 Hz - not supported
192000 Hz - not supported

Input channels:
channel: 0 (Ozonic Analog In 1) - Int32LSB
channel: 1 (Ozonic Analog In 2) - Int32LSB
channel: 2 (Ozonic Analog In 3) - Int32LSB
channel: 3 (Ozonic Analog In 4) - Int32LSB

Output channels:
channel: 0 (Ozonic Analog Out 1/2 L) - Int32LSB
channel: 1 (Ozonic Analog Out 1/2 R) - Int32LSB
channel: 2 (Ozonic Analog Out 3/4 L) - Int32LSB
channel: 3 (Ozonic Analog Out 3/4 R) - Int32LSB

К сожалению, корректно измерить аналоговый выход внешним устройством не представляется возможным, по причине низкого уровня сигнала. Балансный выход M-Audio Ozonic имеет уровень -10,2 дБ, небалансный, соответственно, - 16,5 дБ. Таким образом, мы измеряли устройство в режиме loop back.

Тестируемое устройство M-Audio Ozonic
Режим работы 24-bit, 44 kHz
Звуковой интерфейс ASIO
Маршрут сигнала loop back
Версия RMAA 6.0.6 PRO
Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная


Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.03, -0.12
Отлично
Уровень шума, дБ (А)
-102.8
Отлично
Динамические диапазон, дБ (А)
102.3
Отлично
Гармонические искажения, %
0.0022
Отлично
Гармонические искажения + шум, дБ(A)
-89.6
Хорошо
Интермодуляционные искажения + шум, %
0.0037
Отлично
Взаимопроникновение каналов, дБ
-101.5
Отлично
Интермодуляции на 10 кГц, %
0.0033
Отлично
Общая оценка

Отлично

Подробный отчет

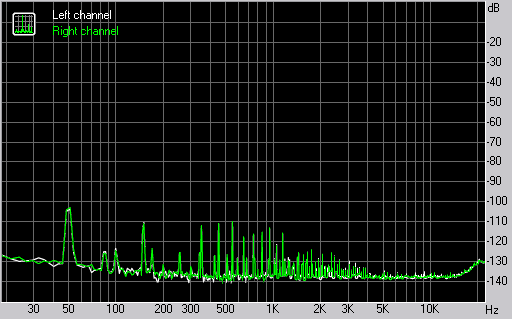

На спеткрограмме шума видны небольшие паразитные наводки

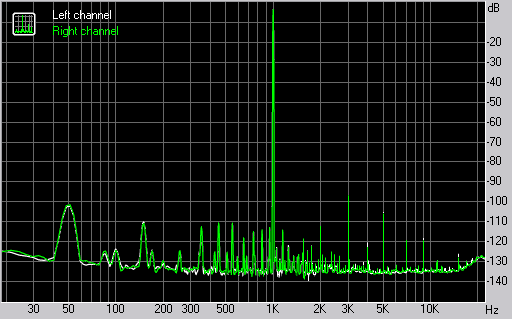

Н спектрограмме THD можно видеть искажения

На наш взгляд, для устройства соответствующей стоимости результаты измерений в RMAA могли бы быть лучше. Однако выявленные недостатки, скорее, снижают ценность в студийной звукозаписи и не столь критичны в концертной деятельности.

Тестирование в приложениях

Для работы в приложениях производитель предусматривает 20 пресетов энергонезависимой памяти с различными конфигурациями контроллеров для соответствующих приложений. По умолчанию предусмотрены пресеты для следующих программ:

  • GM
  • XG/GM2 with layered keyboard
  • Reason Mixer
  • Reason Malstrom
  • Reason Subtractor
  • Reason NN-19
  • Reason Dr-Rex
  • Reason Re-Drum
  • Reason Effects set
  • Undefined MIDI CC`s Bank 1
  • GM 3 track Mixer with 3 active voices.
  • sequencer control setup
  • NI B4
  • NI Pro 53
  • Steinberg PPG Wave 2V
  • Steinberg Halion
  • G-Media Oddity
  • AAS Lounge Lizard
  • Rebirth
  • Undefined MICI CC`s Bank 2

Ознакомившись с представленным списком программ, можно лишний раз убедиться в позиционировании устройства. Большая часть пресетов предназначена для работы в Reason. Однако стоит напомнить о существовании бесплатной программы Enigma, в которой вы сможете сконфигурировать свои настройки контроллеров. Чем мы не преминули воспользоваться и создали свой пресет для работы в секвенсоре Cubase SX. Наш вариант предполагает работу кнопок транспортной панели, регулировку панорамы, громкости каналов и соответствующих кнопок соло в микшере. Для облегчения задачи мы не стали конфигурировать пользовательский пресет в самом устройстве, а просто переназначили контроллеры в банке B6 — sequencer control setup. Таким образом, для полноценной работы вам необходимо лишь импортировать представленный файл в Generic Remote секвенсора и выставить в Ozonic пресет B6.

К сожалению, протестировать работу в Reason нет возможности, но мы попробовали пресет к семплеру Halion. На наш взгляд, назначения контроллеров в Halion могли бы быть более применимыми к жизни, а не выставлены для галочки.

Механика клавиатуры Ozonic практически такая же, как и у моделей Oxygen 61 и Keystation 49e. Впечатления от работы только приятные. Несмотря на то, что механика синтезаторная, клавиши достаточно упругие и не болтаются. Внешне клавиши аналогичны Keystation 49e - белые клавиши белее, а черные — с глянцем. При необходимости, в настройках клавиатуры имеется возможность выбора одной из девяти видов кривой velocity, что достаточно редко встречается при синтезаторной механике.

Заключение

Следует признать устройство M-Audio Ozonic достаточно удачным решением. На наш взгляд, не совсем соответствующее современным представителям внешних устройств качество тракта компенсируется высокой функциональностью. M-Audio Ozonic оснащено микрофонным входом с фантомным питанием, высокоомным hi-z входом, аппаратной регулировкой, выходом на наушники. Кроме этого, MIDI-клавиатура имеет большое количество контроллеров и 20 пресетов энергонезависимой памяти.

Между тем, если рассматривать M-Audio Ozonic в соответствии с рекомендуемой производителем стоимостью в $599 наши претензии к реализации тракта интерфейса возросли бы многократно.

Cредняя цена по Москве M-Audio Ozonic составляет $422(1)




M-Audio Ozonic предоставлена
на тестирование дистрибуторским центром PROAUDIO.RU
