Источник бесперебойного питания Krauler Gyper GPR-850


Недавно мы рассмотрели младшую модель в линейке Gyper под маркой Krauler, и она нам в целом не понравилась. Сегодня перед нами более мощный представитель, отличающийся не только этим фактом, но и большинством остальных характеристик. Это просто совершенно другой источник бесперебойного питания как по дизайну, так и по конструкции. Забегая вперед, отметим, что и впечатления от знакомства остались совершенно другие.

Описание

Рассматриваемая модель является линейно-интерактивным ИБП, то есть имеет встроенный AVR-регулятор, позволяющий при незначительном отклонении напряжения обойтись без перехода на батарейное питание и при этом поддерживать выходное напряжение в стандартном диапазоне.

Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
165—275 В (без перехода на батареи), 50 или 60 Гц
Выходное (при работе от батарей) напряжение, частота
220 В +10%/−15%, 50 Гц
Автоматический регулятор напряжения
да
Выходная мощность (заявленная)
850 В·А (500 Вт при P.F.=0,6)
Выходная мощность (активная, измеренная)
500 Вт
Форма выходного сигнала при работе от батарей
ступенчатая аппроксимация синусоиды
Время автономной работы от батареи для стандартного ПК
не нормируется
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
Neata NT12-9.0, 9,0 А·ч — необслуживаемая герметичная свинцово-кислотная батарея с гелевым электролитом
Время перезарядки батареи
8-10 часов
Индикация
ЖК-дисплей
Звуковая сигнализация
включение, переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка
Самодиагностика
при включении
Фильтрация импульсных помех
да
Защита от перегрузки
автоматический предохранитель
Выходные разъемы
2 «евророзетки» + 2 IEC 320 (с резервным питанием) и 2 «евророзетки» (сетевая фильтрация)
Защита линий передачи данных
защита сети 10/100/1000 Base-T Ethernet, две розетки RJ-45
Интерфейс
USB
Размеры (Ш×Д×В)
255×350×160 мм
Вес
7,4 кг
Шум
менее 40 дБА
Условия работы
влажность 10—95% (без конденсации)
температура от 0 до +40 °C
Описание на сайте производителя
Krauler Gyper GPR-850

Комплектация и гарантия

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • интерфейсный кабель USB
  • два кабеля с разъемами IEC 320 для подключения нагрузки
  • телефонный кабель с разъемами RJ-11
  • CD с программным обеспечением

Гарантийный срок эксплуатации: 2 года

Внешний вид

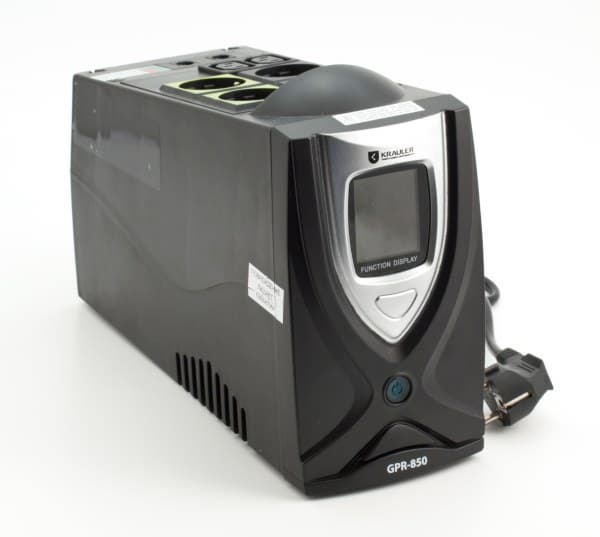

ИБП Krauler Gyper GPR-850, общий вид

Компоновка весьма своеобразная, передняя панель выше задней стенки, а на наклонной верхней грани располагаются розетки, причем среди них есть как IEC 320, так и обычные евророзетки.

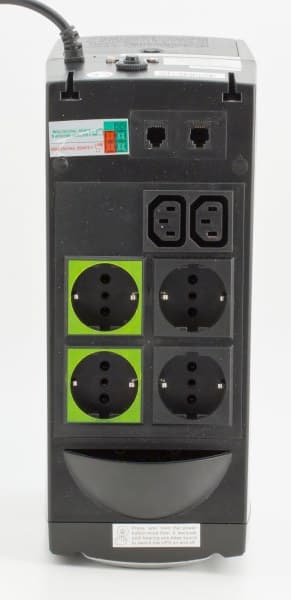

ИБП Krauler Gyper GPR-850, верхняя панель

Очень практично для домашнего применения, да и для офиса тоже — учитывая, что большинство периферийных устройств рассчитаны на подключение к стандартным розеткам. Две розетки выделены цветом и подключены только к сетевому фильтру. Сюда можно подключить, например, лазерный принтер или другие устройства, которые нежелательно или не нужно обеспечивать батарейной поддержкой.

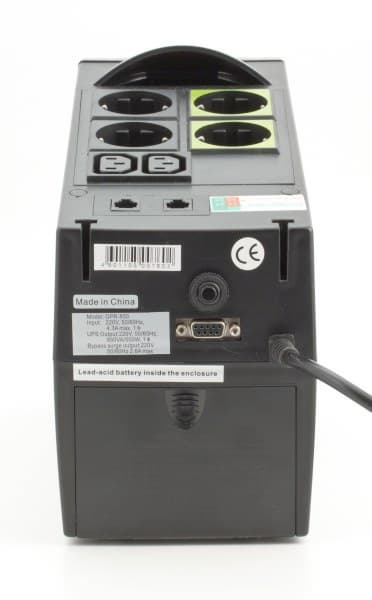

ИБП Krauler Gyper GPR-850, задняя панель

На задней панели имеется разъем интерфейса для подключения к компьютеру, причем этот порт, несмотря на «подозрительную» похожесть на устаревший последовательный порт, поддерживает USB-подключение через фирменный кабель.

Также на задней панели располагается батарейный отсек и кнопка автоматического предохранителя. Корпус устройства пластиковый и существует только в одном цветовом варианте, но универсальном — черном.

Внутреннее устройство

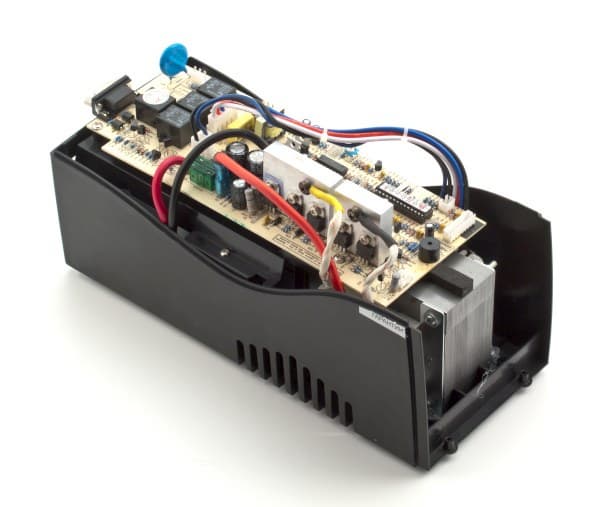

ИБП Krauler Gyper GPR-850, внутреннее устройство

Внутри ИБП неожиданно просторно. Тем не менее, в схеме предусмотрен достаточно увесистый трансформатор, и в целом элементная база не вызывает нареканий. Трансформатор имеет два дополнительных выхода с повышающей и понижающей обмотки. Это потенциально дает возможность работать в более широком диапазоне входных напряжений без перехода на батарейное питание.

ИБП Krauler Gyper GPR-850, внутреннее устройство

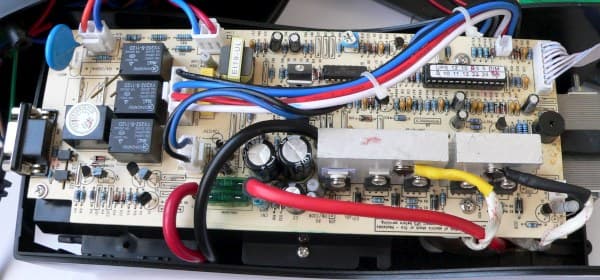

Инвертор формирует двухступенчатую аппроксимацию синусоиды, построен на 5 транзисторах STP75NF75 производства компании STMicroelectronics, с запасом обеспечивающих заявленную мощность. Транзисторы инвертора прикреплены винтами к двум радиаторам, которые не поражают воображение габаритами. Однако благодаря запасу мощности и температурной стойкости транзисторы должны справиться и в условиях пассивного охлаждения.

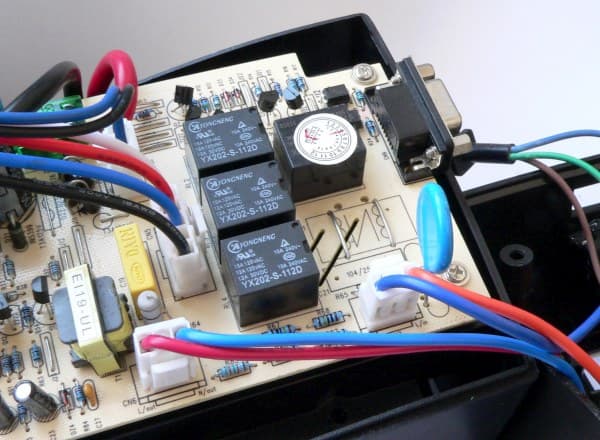

ИБП Krauler Gyper GPR-850, внутреннее устройство

Переключение обмоток трансформатора реализовано с помощью механических реле Yongneng YX202-S-112D; максимальный ток 10 А позволяет сделать вывод, что этот компонент выбран с запасом. Сетевой фильтр чуть более основательный, чем у младшей модели.

ИБП Krauler Gyper GPR-850, внутреннее устройство

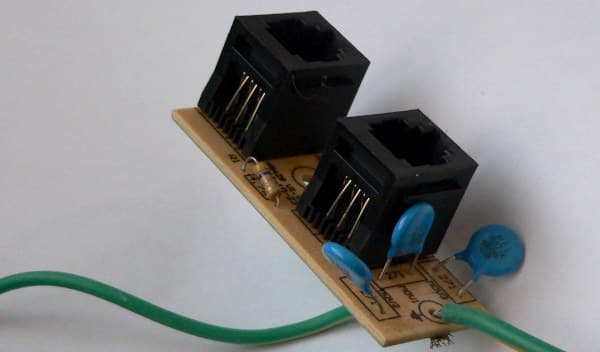

Защита локальной сети имеет надежный контакт с заземлением.

Батарея

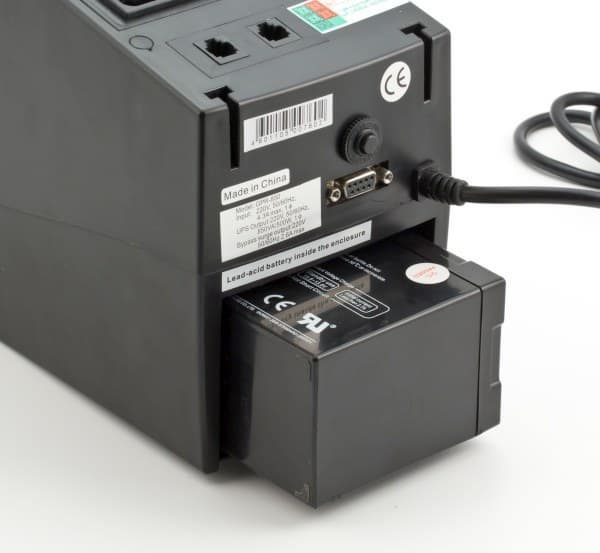

ИБП Krauler Gyper GPR-850, внутреннее устройство

С заменой батареи справится даже новичок.

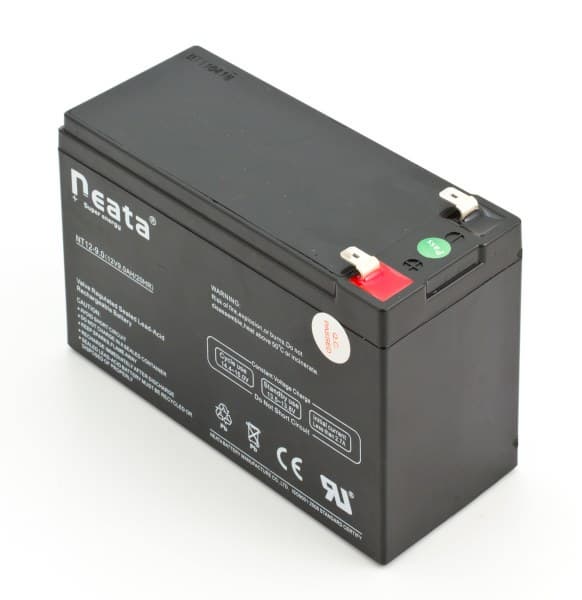

ИБП Krauler Gyper GPR-850, аккумулятор

В ИБП установлен аккумулятор Neata NT12-9 емкостью 9 А·ч (в режиме 10-часового разряда).

Тестирование

Работа от электросети

Тестируемый ИБП относится к классу линейно-интерактивных, оснащен AVR-регулятором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей.

Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—263 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной нагрузке около 100 Вт. Это типичное значение для современного компьютера в режиме простоя (редактирование текста) с включенными опциями энергосбережения, причем значительную часть из этого потребляет включенный 20-дюймовый монитор.

Входное напряжение (при повышении от 0 до 263 В) Выходное напряжение Режим работы
<177 В 229 В от батарей
177—213 В 207—245 В повышение (AVR)
213—240 В 213—240 В напрямую от сети
240—263 В 219—235 В понижение (AVR)

Входное напряжение (при понижении от 263 до 0 В) Выходное напряжение Режим работы
263—235 В 235—208 В понижение (AVR)
235—211 В 235—211 В напрямую от сети
211—170 В 245—199 В повышение (AVR)
<170 В 229 В от батарей

В отличие от своего младшего собрата, этот источник работает в качестве стабилизатора по другому алгоритму. Здесь скорее можно говорить о тенденции завышать максимальное напряжение, тогда как у младшей модели имело место занижение минимального порога. Тем не менее, как и в том случае, реальные величины на практике вполне приемлемы для стабильной работы компьютерной техники. Ну а подключать что-либо еще можно лишь с оговоркой, что в режиме работы от батарей работоспособность гарантирована лишь для устройств с импульсными блоками питания. Устройства же с трансформаторными блоками нежелательно подключать к ИБП с аппроксимированной синусоидой на выходе (это касается любых моделей с такой характеристикой выходного напряжения).

Работа от батареи

При выходе напряжения из упомянутого диапазона ИБП переходит на аккумуляторное питание. Работа от батарей сопровождается звуковым сигналом громкостью 60 дБА, сначала раз в 2 секунды, а при исчерпании ресурса батареи — раз в полсекунды. Сигнализация отключается кратковременным нажатием на кнопку включения.

Время работы от батарей при средней нагрузке (175 Вт) составило 15 минут, при полной нагрузке (500 Вт) — 2 мин. 12 сек. Надо отметить довольно быструю зарядку. Даже после «медленной» разрядки средней нагрузкой емкость восстановилась всего за 5 часов. Никакого ощутимого нагрева, а тем более запаха, при этом не ощущалось. Зарядка происходит и в выключенном состоянии. Тут явный положительный контраст с младшей моделью.

Качество выходного сигнала (при разной нагрузке) при работе от батарей хорошо видно на осциллограммах:

Эталонная синусоида сетевого питания (230 В)

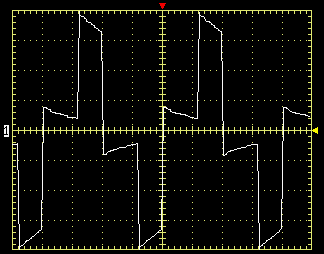

Работа от батарей без нагрузки

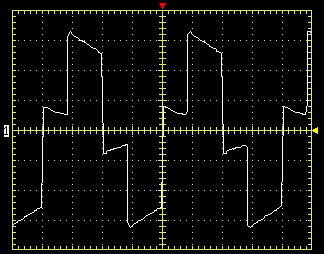

форма сигнала ИБП Krauler Gyper GPR-850 при работе на нагрузку 175 Вт (батарея заряжена)
Работа на нагрузку 175 Вт (батарея заряжена)

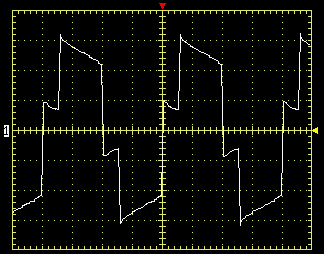

форма сигнала ИБП Krauler Gyper GPR-850 при работе на нагрузку 175 Вт (батарея почти разряжена)
Работа на нагрузку 175 Вт (батарея почти разряжена)

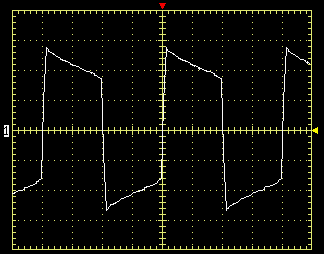

форма сигнала ИБП Krauler Gyper GPR-850 при работе на нагрузку 500 Вт (батарея  заряжена)
Работа на нагрузку 500 Вт (батарея заряжена)

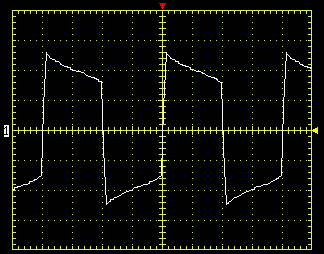

форма сигнала ИБП Krauler Gyper GPR-850 при работе на нагрузку 500 Вт (батарея  почти разряжена)
Работа на нагрузку 500 Вт (батарея почти разряжена)

Работа с максимальной нагрузкой на этот раз отличалась лишь трапециевидной формой сигнала. Это не идеально, конечно, но не особо критично: для тех устройств, которым «не страшна» псевдосинусоида, не представляет вреда и трапеция. Главное, что стабильность напряжения на этот раз можно лишь похвалить. При средней нагрузке напряжение держалось в пределах 224—228 В, а при максимальной — 190—210 В. И то, и другое вполне допустимо и укладывается в заявленный диапазон.

Работа с блоками питания, имеющими активный PFC, на этот раз также не представляла для источника какой-либо проблемы, в том числе и в режиме холодного старта.

Интерфейс и программное обеспечение

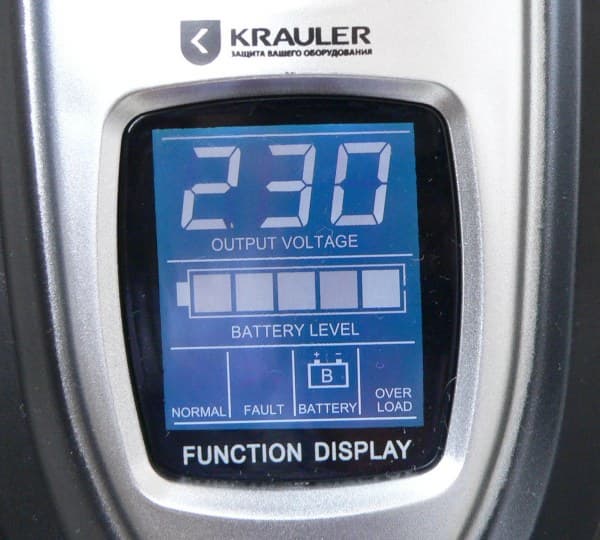

Источник снабжен ЖК-дисплеем, практически идентичным младшей модели по функциональности: пользователь может видеть режим работы, напряжение на выходе, уровень зарядки аккумулятора и ряд других справочных параметров. Но яркость подсветки слабее, чем у младшей модели, что наверняка порадует тех, кто собирается оставлять источник включенным на ночь в помещении, где кто-либо спит.

ИБП Krauler Gyper GPR-850, ЖК-дисплей

Главное же отличие GPR-850 от GPR-650 состоит в наличии полноценного интерфейса для связи с компьютером. Поддерживается стандарт SmartBattery, соединение происходит через интерфейс USB. А в качестве ПО используется UPSilon 2000 с весьма богатой функциональностью.

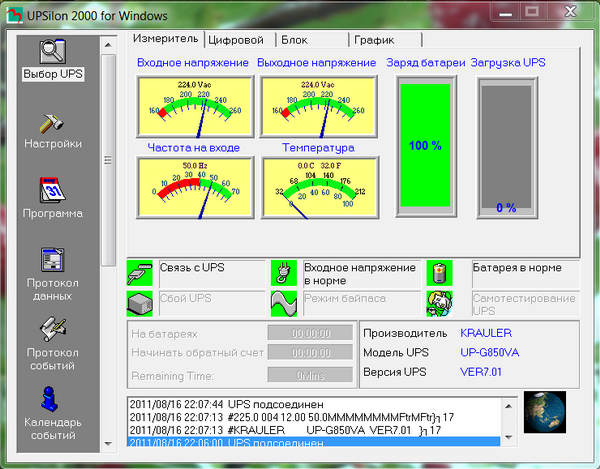

ИБП Krauler Gyper GPR-850, ПО UPSilon 2000

Помимо мониторинга основных параметров, на стартовой странице отображаются сведения о текущем режиме работы. При желании аналоговые индикаторы можно заменить на менее симпатичные, но более информативные цифровые.

ИБП Krauler Gyper GPR-850, ПО UPSilon 2000

Тут надо лишь отметить, что показания программного мониторинга не точно соответствуют индикации на ЖК-экране, причем отображаемое напряжение имеет тенденцию к завышению в обоих случаях. Правда, не во всех режимах: например, напряжение при работе от батарей измеряется довольно точно.

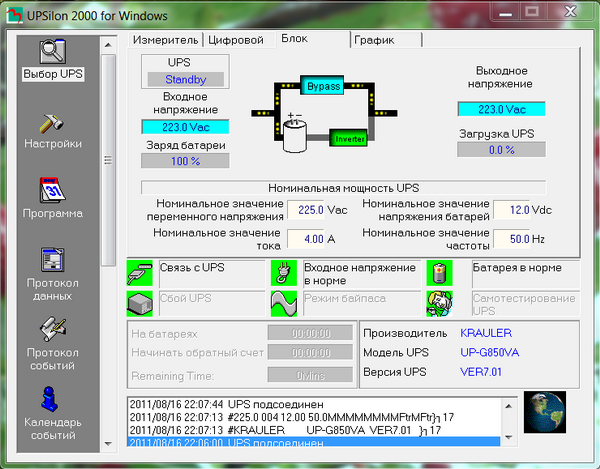

ИБП Krauler Gyper GPR-850, ПО UPSilon 2000

Не обошлось и без наглядной диаграммы «протекания тока» внутри ИБП.

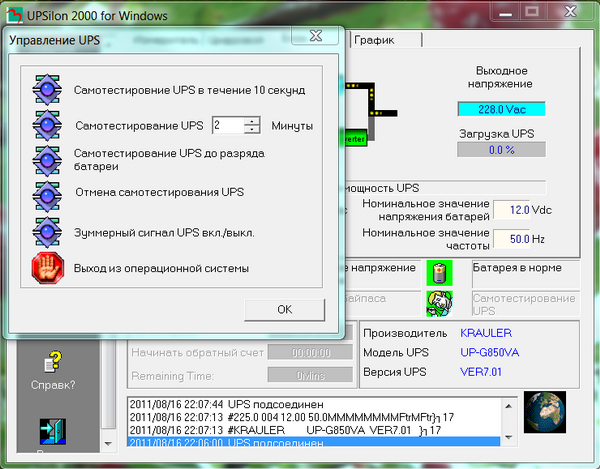

ИБП Krauler Gyper GPR-850, ПО UPSilon 2000

Имеется функция включения самотестирования и отключения звукового сигнала при работе от батарей. Жаль лишь, что не представляется возможным полностью заблокировать пищалку, дабы она не всполошила окружающих, когда хозяин компьютера не находится рядом с ним.

ИБП Krauler Gyper GPR-850, ПО UPSilon 2000

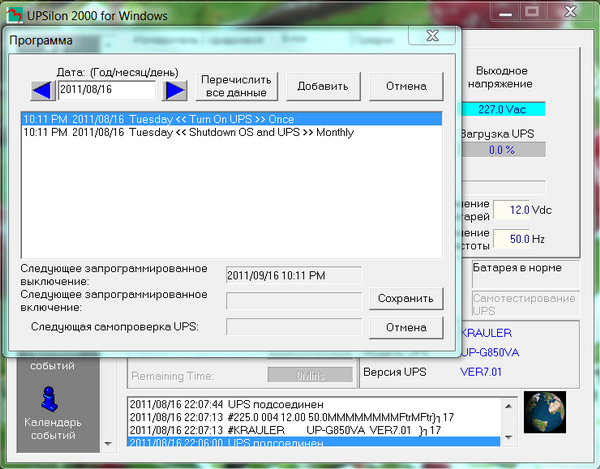

Разумеется, предусмотрена и функция ведения логов, а также всякие календари и расписания, позволяющие запрограммировать выключение, сервисное обслуживание и прочие действия на определенное время.

Выводы

Устройство понравилось своей функциональностью: наличие «обычных» евророзеток, в том числе двух с сетевой фильтрацией, очень удобно при использовании в домашних условиях. Мощность источника с запасом покрывает потребности компьютера — даже мощного игрового со всей периферией, тем более что заявленные «ватты» — «честные». Бесшумность, богатая функциональность программного обеспечения, относительно небольшие габариты послужат дополнительными аргументами в пользу выбора этого устройства.

Достоинства:

  • широкий диапазон входных напряжений без перехода на батарейное питание
  • наличие стандартных «евророзеток», в том числе двух — без батарейного питания
  • наличие ЖК-дисплея
  • поддержка стандарта Smart Battery

Недостатки:

  • трапециевидная форма выходного напряжения при работе от батарей с максимальной нагрузкой


Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в московской рознице): $85(4)
