Блок питания Glacial Power GP-PS450AP


В одной из предыдущих статей мы познакомились с блоком питания GP-PS550BP производства компании Glacial Power. Сегодня у нас встреча с другим представителем модельной линейки данного производителя — блоком питания Glacial Power GP-PS450AP.

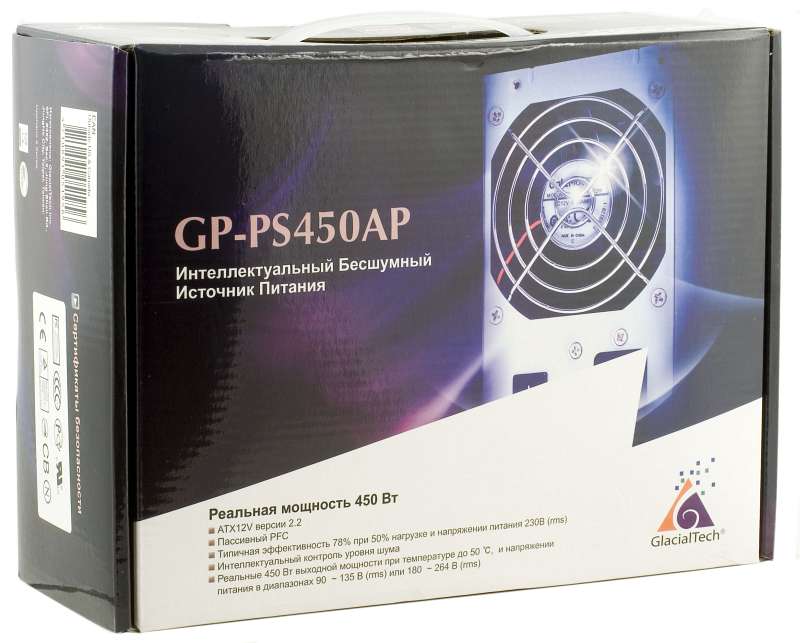

Блок питания поставляется в упаковке, предназначенной для розничной продажи, представляющей собой картонную коробку с глянцевой полиграфией, на которой нанесены поясняющие надписи на русском языке. Комплект поставки включает в себя сетевой шнур и комплект крепежа. То есть в комплекте нет ничего лишнего, за что нужно заплатить конечному покупателю.

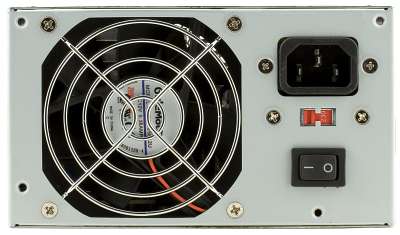

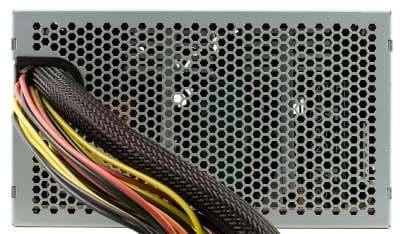

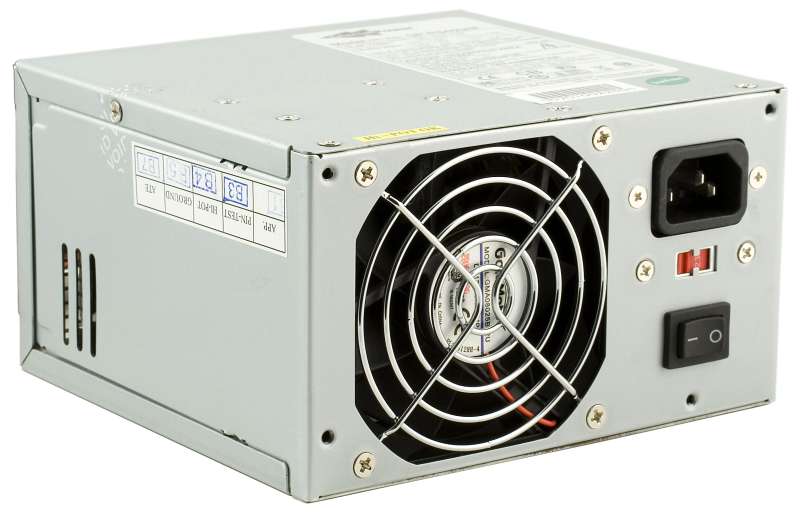

Корпус блока питания выполнен из стали, толщиной около 0,7 мм. На внешней стороне корпуса БП установлен вытяжной вентилятор GaleMotor GMA08025B12U (0,36А), прикрытый проволочной защитной решеткой. На противоположной стенке имеется большое вентиляционное отверстие, по бокам расположены два очень небольших вентиляционных отверстия, которые вряд ли окажут воздействие на аэродинамику воздушного потока, проходящего от тыльной стенки в сторону вентилятора. На внешней стенке корпуса БП также размещены: выключатель сетевого питания и переключатель диапазонов питающего напряжения.

Предохранительная пластиковая прокладка в отверстии корпуса блока питания установлена, так же, как и в GP-PS550BP.

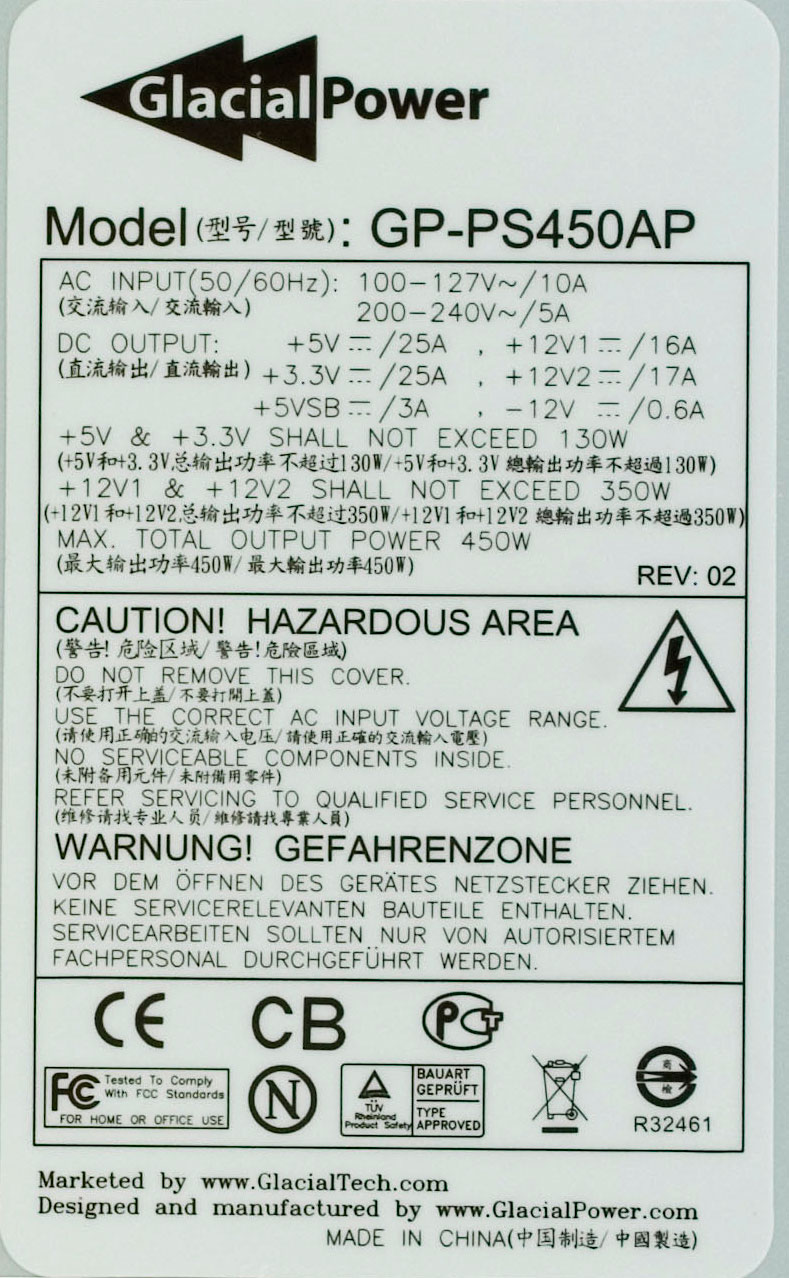

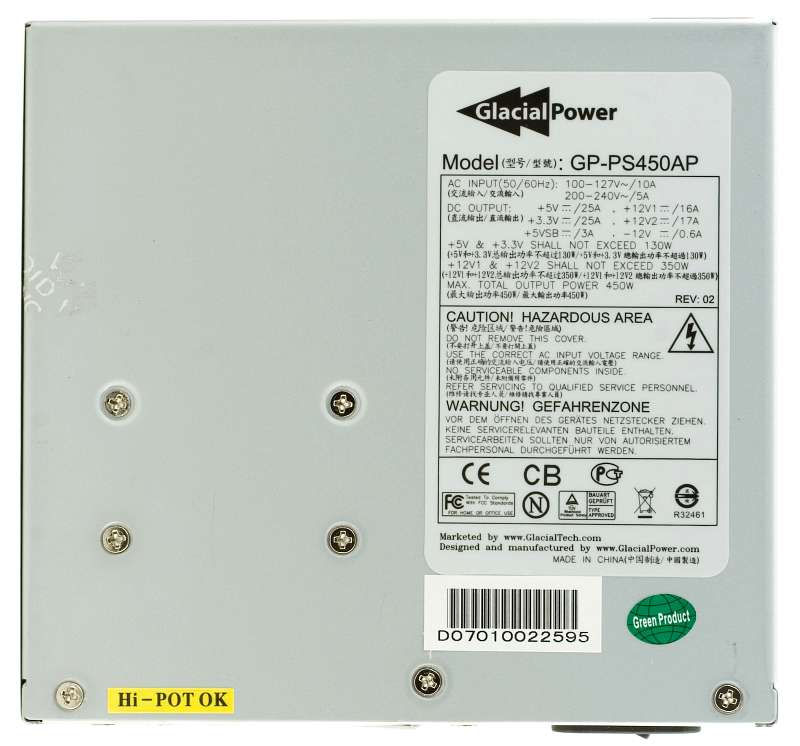

По заявленным характеристикам блок питания Glacial Power GP-PS450AP практически соответствует типовому блоку питания мощностью 450 Вт из Power Supply Design Guide, не дотянув 10 Вт по шине 12V и немного превышая большинство остальных параметров.


С точки зрения заявленных характеристик маркировку блока питания можно признать вполне честной, тогда как у "старшего брата" имелось некоторое завышение маркировки модели.


Наименование
блока питания
Максимальный ток, А
Максимальная мощность, Вт
3,3V
5V
12V1
12V2
12V3
12V4
3,3&5V
12V
Общая

ATX12V ver. 2.3 180W
13
14
10
80
120
175
ATX12V ver. 2.3 220W
13
14
14
80
168
215
ATX12V ver. 2.3 270W
19
15
17
97
204
265
ATX12V ver. 2.3 300W
21
15
11
8
103
216
295
ATX12V ver. 2.3 350W
21
15
11
14
103
264
345
ATX12V ver. 2.3 400W
24
15
17
14
120
300
395
Glacial Power GP-PS450AP
25
25
16
17
130
350
450
ATX12V ver. 2.3 450W
24
15
17
16
120
360
445

Длина проводов для подключения комплектующих внутри системного блока у данного БП следующая:

  • до основного разъема АТХ — 48 см
  • до процессорного разъема ATX12V — 48 см
  • до каждого из двух разъемов PCI-E VGA Power Connector — 37 см
  • до первого разъема SATA Power Connector — 38 см, плюс еще 15 см до второго такого же разъема
  • до разъема Peripheral Connector (молекс) — 38 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до третьего разъема Peripheral Connector
  • до разъема Peripheral Connector (молекс) — 38 см, плюс еще 15 см до второго такого же разъема и плюс еще 15 см до разъема питания FDD

Наименование разъема
Количество коннекторов

24 pin Main Power Connector
1 (разборный)
4 pin 12V Power Connector
1
8 pin SSI Processor Connector
6 pin PCI-E 1.0 VGA Power Connector
2
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector
5
15 pin Serial ATA Connector
2
4 pin Floppy Drive Connector
1

Количества разъемов как и длины проводов достаточно, как для среднего домашнего системного блока, так и для игровой станции или домашнего файлового сервера. Все необходимые разъемы в наличии, хотя размещение молексов только на двух жгутах может создать некоторые проблемы при подключении комплектующих в высоких корпусах.

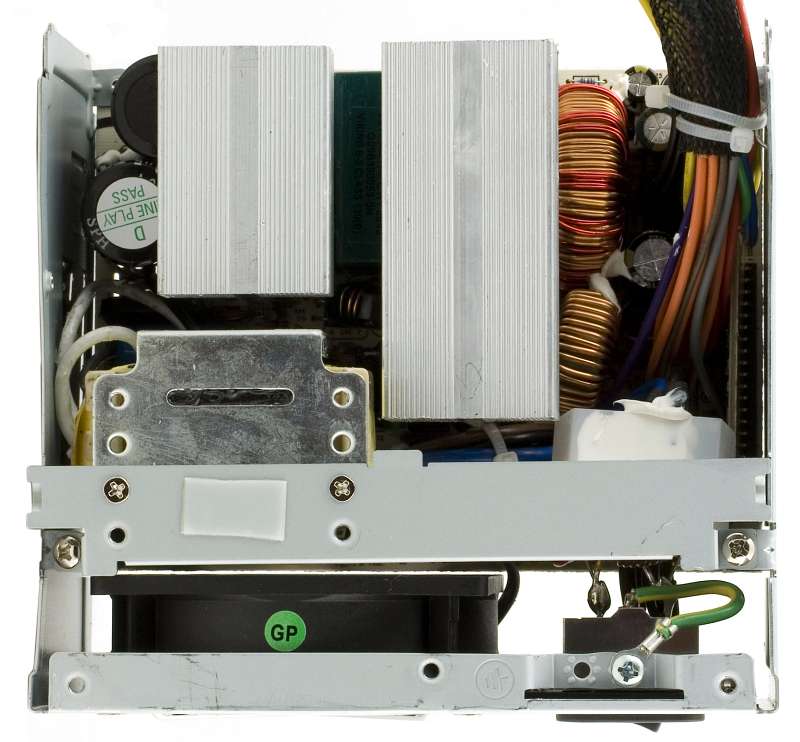

Внутри блока питания обращает на себя внимание достаточно плотная компоновка элементов. Как правило очень плотная компоновка негативно сказывается на скорости воздушного потока и, как следствие, на охлаждении блока питания в целом.

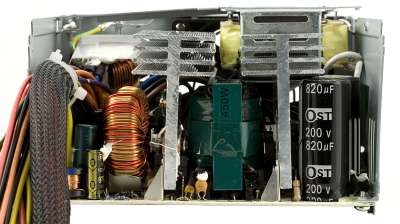

Во входном выпрямителе установлено два конденсатора производства OST емкостью 820 мкФ (200 В), рассчитанные на максимальную температуру 85 °С. Мощность входного выпрямителя рассчитана примерно на 410 Вт.

Расстояние между конденсаторами и радиатором ключевых транзисторов составляет 1-3 мм, что достаточно мало и чревато дополнительным подогревом конденсаторов от радиатора, что может отрицательно сказаться на сроке их нормальной работоспособности.

Радиаторы ключевых транзисторов и диодных сборок представляют собой однотипные Т-образные конструкции с толщиной основания 5 мм и высотой 60 мм, что можно оценить положительно.

Блок питания оснащен пассивной схемой корректора коэффициента мощности, совмещенной с переключателем диапазона входного напряжения 115/220 В, поэтому владельцы маломощных ИБП могут не беспокоиться — проблем с совместимостью быть не должно, если, конечно, используется ИБП, имеющий мощность, соответствующую системе.

Тестирование электрических параметров

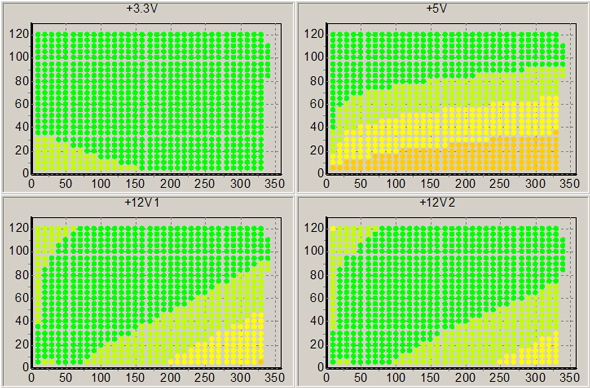

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V, с одной стороны (по оси ординат), и максимальной мощностью по шине 12V, с другой стороны, — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения:

  • насыщенный зеленый — 1% (отлично, 5 баллов);
  • светло-зеленый — 2% (очень хорошо, 4 балла);
  • желтый — 3% (хорошо — 3 балла);
  • оранжевый — 4% (удовлетворительно — 2 балла);
  • красный — 5% (плохо, но в пределах нормы — 1 балл);
  • белый — более 5% (неудовлетворительно — 0 баллов).

По результатам теста выставляется оценка за качество электропитания, как на полуплоскости в целом, так и в наиболее актуальном рабочем диапазоне, за который мы приняли прямоугольник, левый нижний угол которого имеет координаты (50;40), а верхний правый угол — координаты (200;60). Данный диапазон представляется наиболее актуальным для домашнего пользователя.

Оценка выставляется по худшему цвету (отклонению), при условии что массив точек данного цвета имеет размер минимум 3×3. Для выставления интегральной оценки, полученные баллы суммируются с использованием дополнительных коэффициентов, отражающих актуальность каждого напряжения в современном системном блоке:

  • коэффициент для 12V — 4×;
  • коэффициент для 5V — 2×;
  • коэффициент для 3,3V — 1×.

Формула расчета выглядит следующим образом:
INTRATING=(O12×K12+O5×K5+O3×K3)/(K12+K5+K3), где:

  • O3,O5,O12 — оценки для линий 5, 12 и 3,3 В;
  • К3, К5, К12 — вышеуказанные коэффициенты.

Блок питания Glacial Power GP-PS450AP



  3,3V 5V 12V Общая
По всей полуплоскости очень хорошо удовлетворительно хорошо 2,86 (удовлетворительно)
В рабочем диапазоне отлично хорошо отлично 4,43 (очень хорошо)

В большинстве случаем отклонение не превышает 3%, в редких случаях составляет 4%. В данном случае блок питания демонстрирует параметры примерно на среднем уровне среди аналогичных блоков питания.

В ходе тестирования БП был нагружен на стенде до мощности 454 Вт, что даже немного выше номинала, и отработал без каких-либо проблем.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V, конечно при условии, что значения напряжений остаются в пределах нормы.

В нашем случае реальная системная мощность составила — 392 Вт.

Очередной этап тестирования заключается и измерений полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.



Коэффициент полезного действия в среднем по всему диапазону мощности составил около 78%, что можно считать удовлетворительным значением. При этом КПД в зоне до 260 Вт составил около 81%, что можно признать хорошим показателем. Коэффициент мощности у данного блока питания составил в среднем 77%, что является низким и вполне типичным показателем для БП, имеющих пассивный корректор коэффициента мощности, который гораздо менее эффективен у аналогичной активной схемы.

Тестирование системы вентиляции

В ходе данного этапа тестирования мы изучим возможности системы охлаждения блока питания посредством его эксплуатации со статичной нагрузкой в течение часа. Для сравнения тестирование проводится на двух различных номиналах мощности.

Принцип работы системы управления вентиляторов у данной модели аналогичен Glacial Power GP-PS550BP, но алгоритм немного отличается. Так, при мощности 420 Вт скорость вращения его вентилятора находится в районе 3000 оборотов в минуту, а при мощности 160 Вт скорость вращения вентилятора хоть и аналогична старшей модели и составляет примерно 1500 оборотов в минуту, длина периода включения вентилятора несколько больше.

То есть в данном случае отличия в управлении вентилятором направлены на большую производительность последнего, тогда как в старшей модели акцент, скорее, сделан на уменьшение уровня шума при работе. Правда, отличия тут весьма небольшие и кто-то их может не заметить.

Мы провели измерение скорости вращения вентилятора после часового разогрева при отключении нагрузки, то есть вентилятор не отключается сразу, а охлаждает внутренности БП до нормативной температуры, что тоже весьма полезно для продолжительности жизни блока питания.

Рассмотри динамику температуры воздуха, выдуваемого вентилятором. В данном случае мы приводим не абсолютные, а относительные температуры, то есть фактически — это разница между измеренным значением температуры воздушной смеси и температурой окружающей среды в момент проведения измерений. В основном это сделано для исключения влияния колебаний температуры на результат измерения и повышения удобства сравнения результатов различных блоков питания.

В данном случае при мощности нагрузки в 420 Вт через десять минут работы температура воздуха на выходе из блока питания превышала температуру окружающей среды всего на 9 °С, а через час работы — на 10,5 °С. При работе на мощности 160 Вт температура повысилась на 6 и 10 °С, соответственно. Такие показатели можно оценить, как находящиеся на весьма хорошем уровне.

Как можно заметить, разница в значениях температуры — крайне низкая, и она гораздо меньше, чем в случае со старшей моделью, что было достигнуто, скорее всего, благодаря использованию немного другого алгоритма управления скоростью вращения вентилятором. Но большая производительность в данном случае означает и больший уровень производимого при этом шума. Хотя, на наш взгляд, алгоритм управления вентилятором в старшей модели Glacial Power GP-PS550BP выглядит более оптимальным с точки зрения баланса между шумом у температурой.

Субъективное тестирование шумовых характеристик блока питания

Данный этап тестирования проводится в комнате, площадью 18 кв. метров, все имеющиеся в ней электроприборы были отключены, уличный фоновый шум был крайне низким.

В случае, когда вентилятор не вращается, блок питания работает практически бесшумно. При вращении вентилятора со скоростью 2500-3000 оборотов в минуту уровень шума можно оценить, как находящийся на среднем уровне. Итоговая оценка — 3 балла (тихо).

Рейтинги и коэффициенты

Для удобства сравнения и оценки протестированных моделей БП мы решили ввести систему рейтингов и коэффициентов. С рейтингом мощности или же с реальной системной мощностью мы познакомились чуть выше во время первого этапа тестирования, поэтому не будем повторяться и лишь скажем, что он равен 392 Вт.

Коэффициент маркетинговой корректности (КМК) – показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 392/450 = 0,871
Это неплохой результат, немного недотянувший до хорошей оценки. Стоит отметить, что у старшей модели данный коэффициент был равен 0,804, что заметно хуже.

Коэффициент экономической целесообразности (КЭЦ) показывает отношение рассчитанного нами рейтинга мощности к средней розничной цене по городу Москве по данным прайс-ру, то есть проще говоря мы получаем коэффициент показывающий эффективность вложения одного доллара (рубля) в ваттах. Соответственно, чем он выше, тем лучше.

В данном случае средняя цена на момент тестирования составила $62, соответственно, КЭЦ = 392/62 = 6,32 Вт/долллар.

Результат можно оценить как достаточно хороший. Для данного блока питания он также выше, чем для старшей модели, у которой данный коэффициент составил 5,89 Вт/доллар

Итоги

В целом, протестированный блок питания не имеет каких-либо критичных недостатков, электрические параметры находятся на среднем уровне. Тут он практически неотличим от старшей модели Glacial Power GP-PS550BP. Основное отличие, помимо мощностных показателей, хотя и они отличаются несильно, заключается в немного другом алгоритме управления вентилятором, направленным на лучшее охлаждение в ущерб шуму. Правда, отличие это, как мы уже говорили выше, не слишком заметное. Данный блок питания может быть интересен при использовании в системах с низким тепловыделением и энергопотреблением (до 100 Вт), так как в этом случае при невысокой температуре окружающего воздуха он будет иметь очень низкий уровень шума.

Отдельно стоит отметить интеллектуальную систему управления скоростью вращения вентилятора с расширенным диапазоном выходных значений, возможностью полной остановки вентилятора при низкой температуре БП. Именно за эту систему блок питания и получает награду Original Design за май месяц.

 Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Блок питания Glacial Power GP-PS450AP предоставлен компанией Бюрократ
