Блок питания Fractal Design Integra M 550W

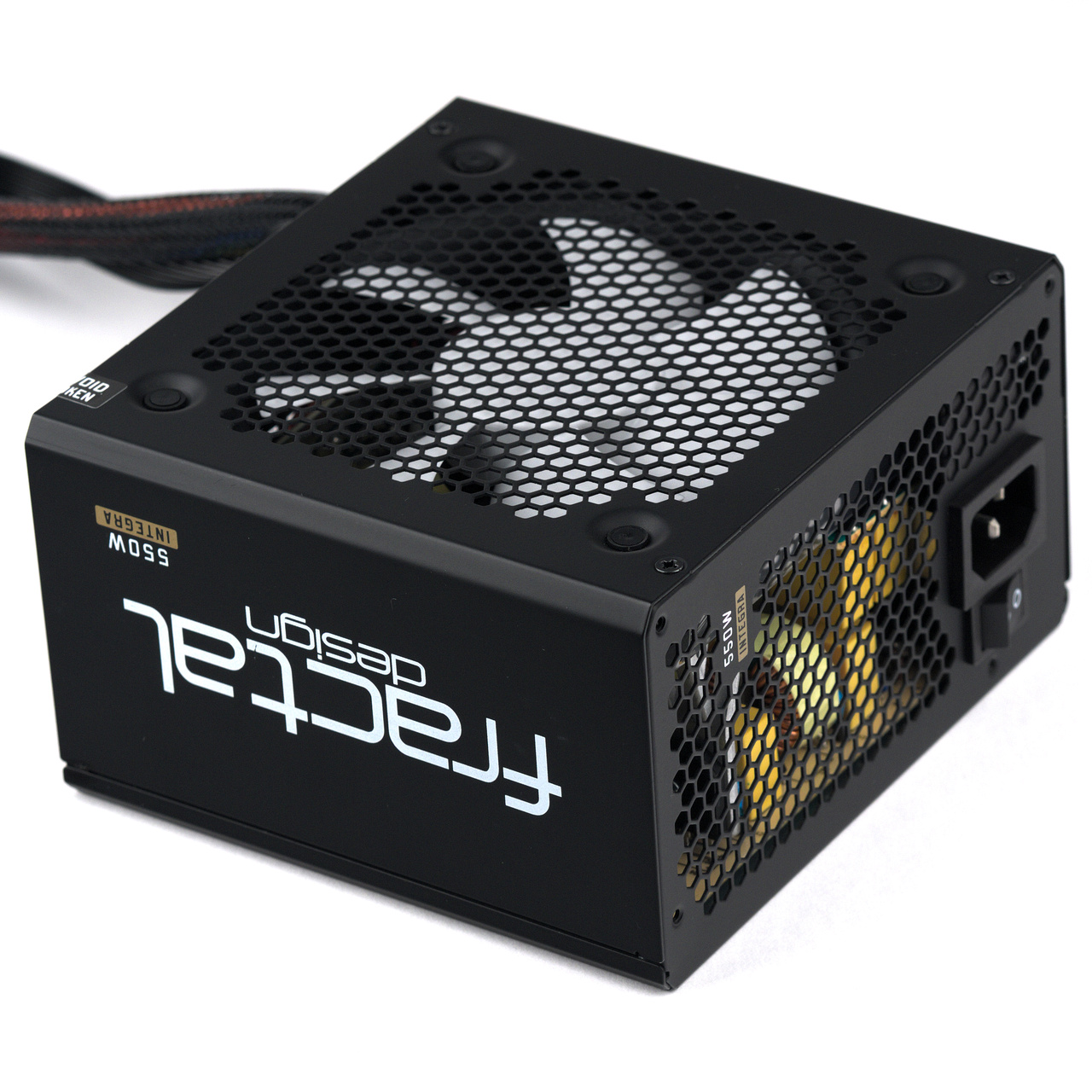

Внешний вид блока питания Fractal Design Integra M 550W
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Для первого знакомства с новой серией блоков питания шведской компании мы выбрали модель мощностью 550 Вт, так как для подавляющего большинства домашних систем источник питания подобного номинала сможет с запасом покрыть все требования энергоснабжения, которые предъявляют современные компоненты.

Блок питания Integra R2 500W запомнился нам благодаря своей оригинальной упаковке — коробке, выполненной в виде куба. Integra M 550W ничем подобным блеснуть не может. Коробка, в которой поставляется этот блок питания, имеет вполне типичные пропорции и габариты и выполнена из картона вполне адекватной толщины и жесткости. Оформление упаковки вполне типичное, без каких-либо изысков и оригинальных решений. Ручка для переноски отсутствует, однако ее лишены упаковки большинства новых и куда более дорогих моделей.

Длина корпуса блока питания — 140 мм, плюс еще порядка 15-20 мм потребуется для укладки проводов. Покрытие корпуса БП гладкое матовое, без заметной фактуры. Продольные ребра на верхней стенке скошены, как и у всех прочих блоков питания под маркой Fractal Design.

Упаковка блока питания Fractal Design Integra M 550W

Характеристики

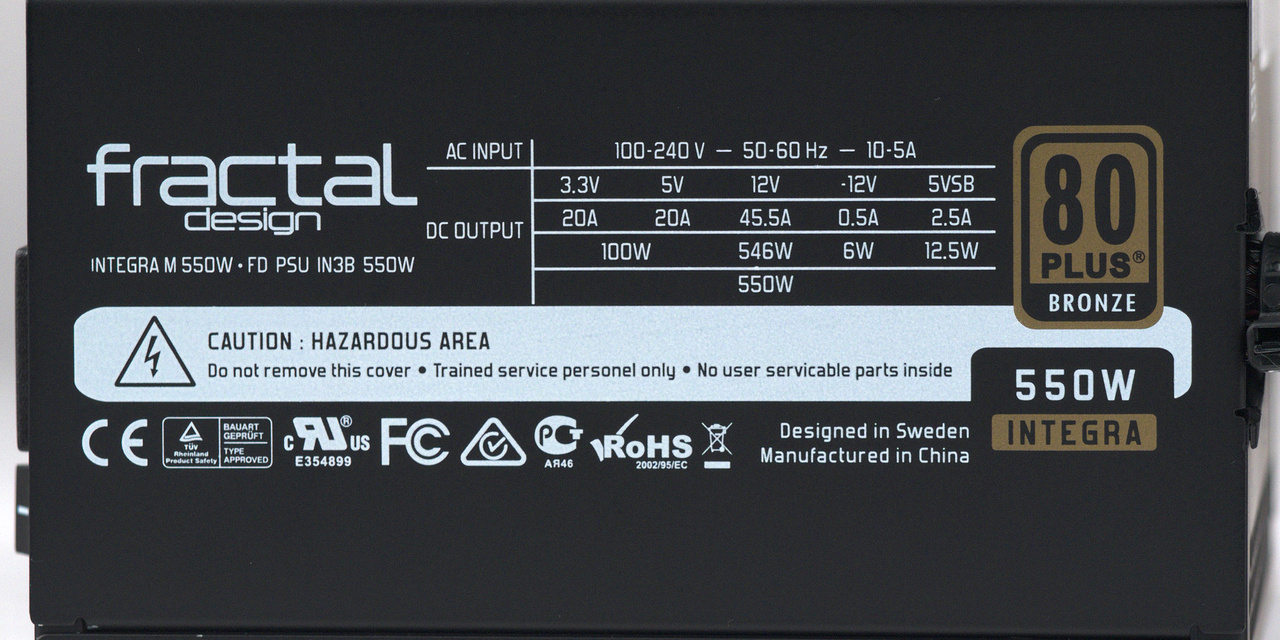

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 546 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,993, что является отличным показателем.

Характеристики блока питания Fractal Design Integra M 550W

Длина проводов и количество разъемов

Фиксированные
до основного разъема АТХ — 50 см
до процессорного разъема 8 pin SSI — 72 см
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 52 см, плюс еще 10 см до второго такого же разъема
до первого разъема SATA Power Connector — 67 см, плюс 12 см до второго такого же разъема
до первого разъема SATA Power Connector — 42 см, плюс 12 см до второго и еще 12 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 42 см, плюс 12 см до второго такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2разборные, на 1 шнуре
4 pin Peripheral Connector2эргономичные
15 pin Serial ATA Connector5на 2 шнурах
4 pin Floppy Drive Connector

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые провода, освободив место и придав более аккуратный вид внутренностям системного блока.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 65 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания преобразователя процессора — около 72 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power — порядка 6-8 штук на 2-3 шнурах, поскольку в существующей конфигурации будет очень затруднительно подключить одновременно четыре накопителя в штатной корзине и оптический привод в верхнем отсеке.

Система охлаждения

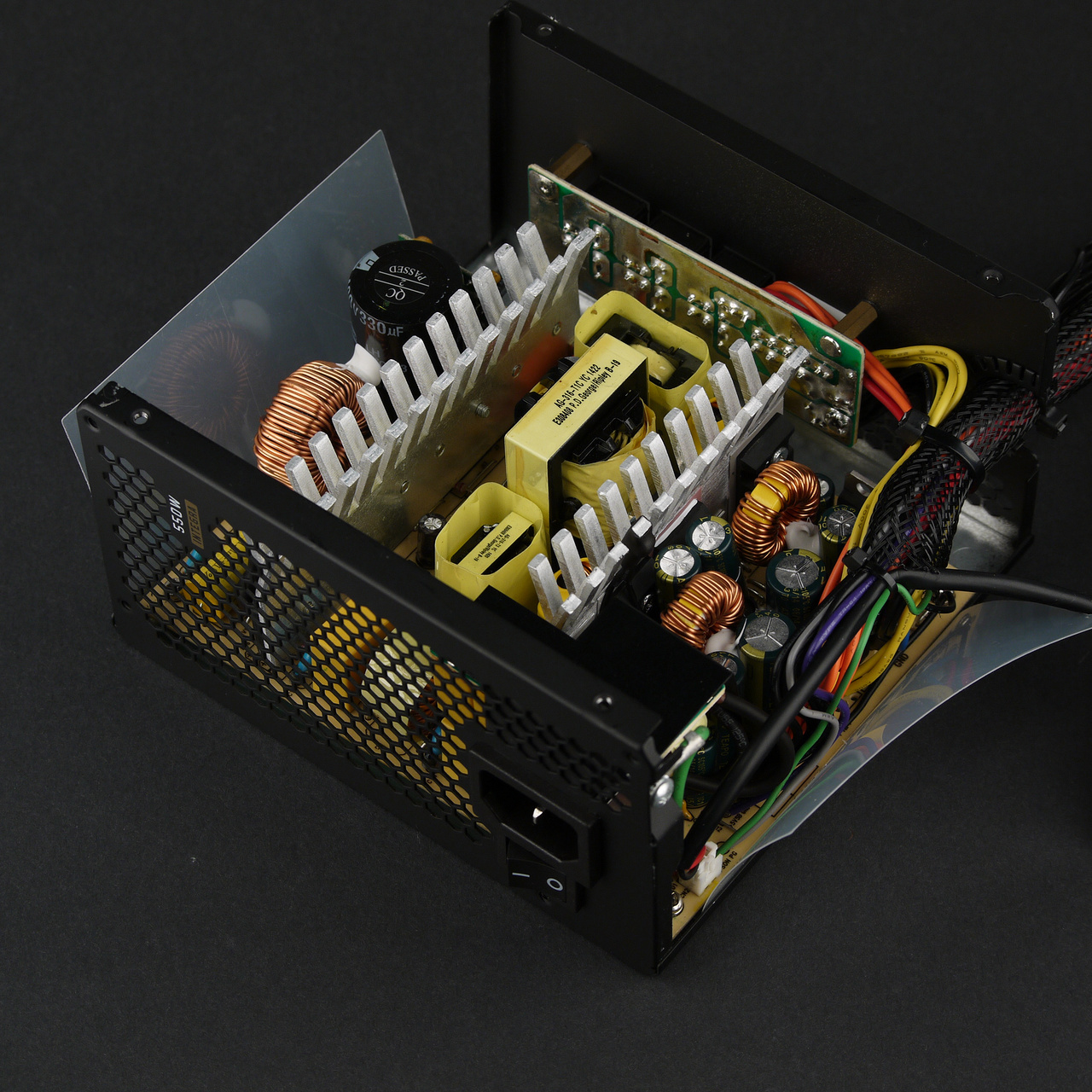

Вид платы блока питания Fractal Design Integra M 550W

Основные полупроводниковые элементы установлены на двух компактных радиаторах с толщиной основания около 4 мм, оребрение которых выполнено путем расщепления верхней части. Стабилизаторы всех основных каналов, как можно заметить, выполнены на основе магнитных усилителей. Тут применена групповая стабилизация каналов +5VDC и +3.3VDC, что также подтверждают результаты измерений. Для канала +12VDC используется отдельный стабилизатор, что позволяет обеспечить параметры выходных напряжений вне зависимости от распределения нагрузки по каналам +5VDC и +12VDC.

Все конденсаторы в блоке питания — марки Teapo, в том числе высоковольтный.

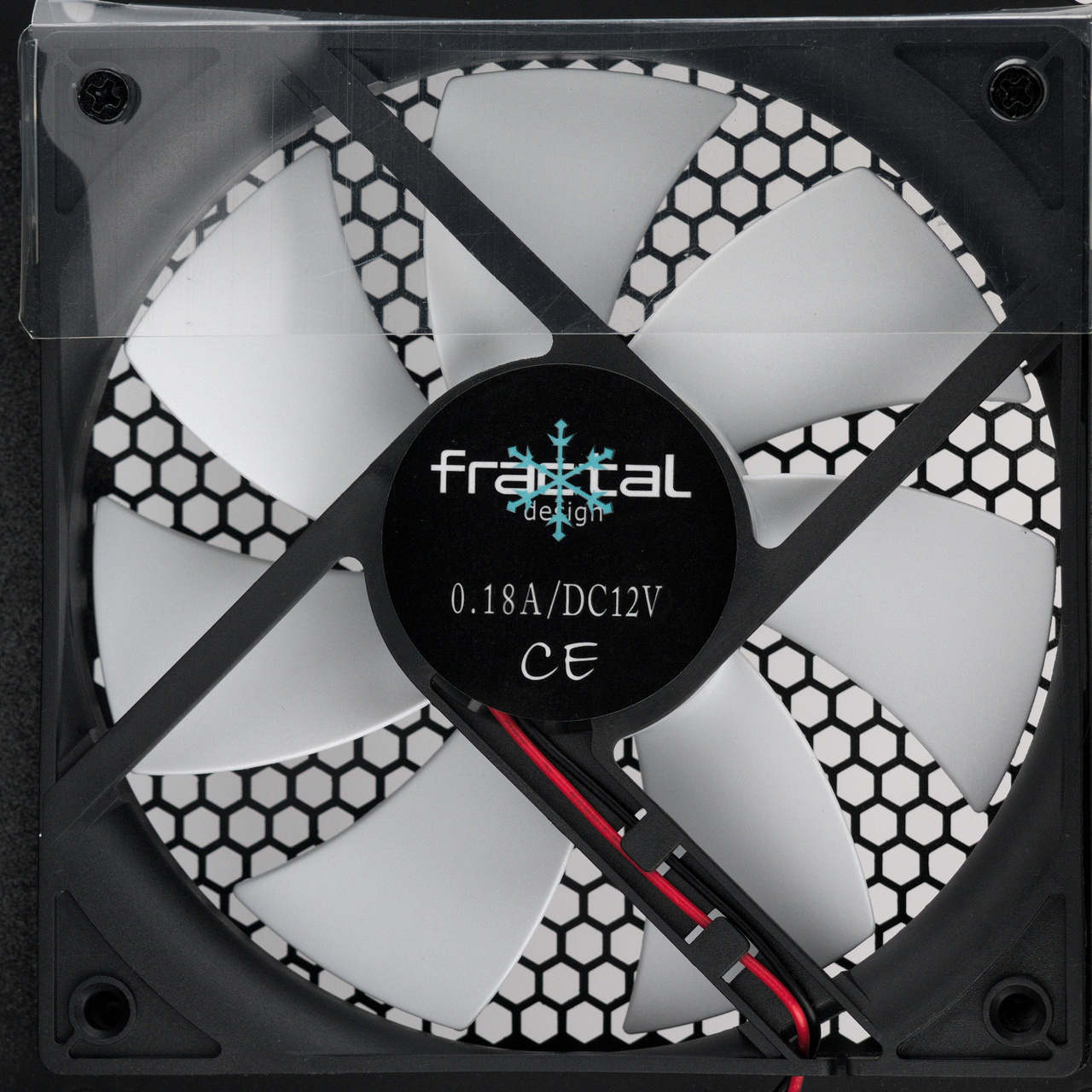

Вентилятор блока питания Fractal Design Integra M 550W

В блоке питания установлен вентилятор типоразмера 120 мм с двухпроводным подключением. С точки зрения замены вентилятора проблем быть не должно, так как данный типоразмер наиболее широко представлен в продаже.

Тестирование блока питания

Работа на максимальной мощности Fractal Design Integra M 550W

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

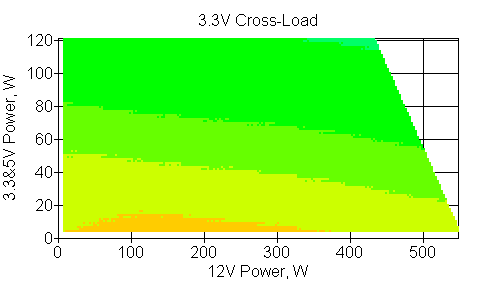

Отклонения по линии +3.3 VDC

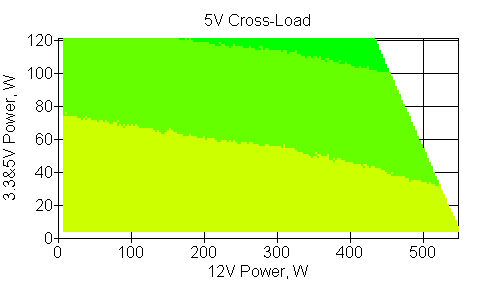

Отклонения по линии +5 VDC

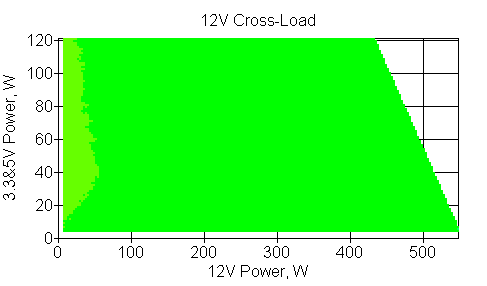

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. При типичном распределении мощности по каналам отклонения значений напряжений по основным каналам преимущественно не превышают трех процентов — это достойный результат. Отклонения по каналу +12VDC — в пределах двух процентов от номинала, нагрузочная способность данного канала высокая.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

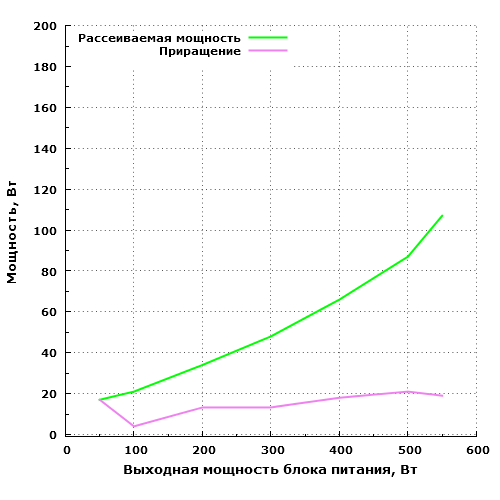

Рассеиваемая мощность Fractal Design Integra M 550W

На максимальной мощности блок питания рассеивает около 108 Вт, а 60 Вт он рассеивает на мощности около 370 Вт. Таким образом, экономичность данной модели находится в лучшем случае на среднем уровне.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,1680,2
STB0,2260,3
Zload0,2764,7

Что касается работы в малонагруженных и ненагруженных режимах, то здесь все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 1 Вт, а в активном режиме — менее 5 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

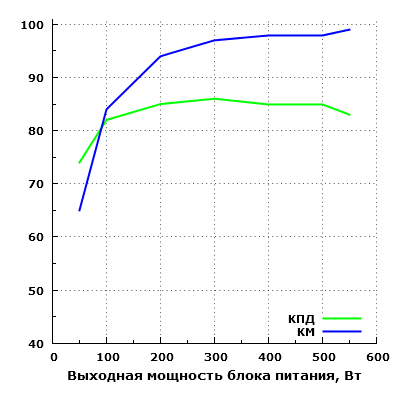

Эффективность Fractal Design Integra M 550W

Эффективность БП находится на относительно невысоком уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 85% в диапазоне мощности от 200 до 500 ватт, максимальное зарегистрированное значение составило около 86% на мощности 300 Вт. КПД на мощности 50 Вт составил около 74%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А22,2

Пусковой ток достаточно высокий, то есть повышена вероятность того, что возникнут проблемы при работе с маломощными ИБП. Что касается сравнения с блоками питания аналогичной мощности, то по этому параметру данный источник питания демонстрирует не самые низкие значения среди аналогов.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт546

В ходе тестирования блок питания подключался двумя разъемами, которые расположены на одном шнуре питания. Полученный результат демонстрирует способность источника питания снабжать энергией любую современную видеокарту предтопового уровня.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

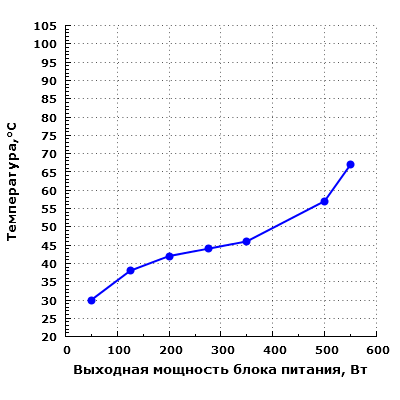

Тепловой режим Fractal Design Integra M 550W

При мощности нагрузки до 500 Вт включительно термонагруженность конденсаторов можно оценить как низкую (60 °C и менее). При работе на максимальной мощности термонагруженность находится на удовлетворительном уровне при долговременной эксплуатации.

Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

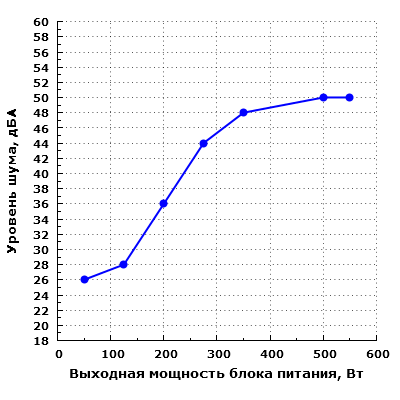

Уровень шума Fractal Design Integra M 550W

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности до 125 Вт включительно. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в жилом помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При работе на мощности 200 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При нагрузке в 275 Вт шум блока питания преодолевает эргономичный уровень в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Измеренный уровень звукового давления в этом режиме составил около 44 дБА — это весьма шумно.

При работе на мощности 500 Вт и более шум блока питания можно оценить как высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт лишь при выходной мощности в пределах 200 Вт. Несмотря на то, что блок питания обеспечивает невысокий уровень шума при малых нагрузках, для любителей тишины данная модель не подойдет, так как шум повышается с большим приращением при увеличении мощности нагрузки. Высокий уровень шума достигается уже при нагрузке в 275 Вт, то есть при 50 процентах от максимальной мощности источника питания. К сожалению, подобное поведение присуще многим современным бюджетным продуктам.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен2
STB1

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества данного продукта находятся на среднем уровне. Акустическая эргономика не самая удачная: хотя на низкой мощности уровень шума невысокий, но потом график уходит достаточно резко вверх, что не позволяет рекомендовать данную модель желающим получить хотя бы относительно тихо работающий под нагрузкой компьютер. Остальные параметры БП также находятся на среднем уровне, а вот электрические характеристики для бюджетного продукта вполне достойные. Набор разъемов и их компоновка не самые удачные, но в большинстве случаев особых неудобств это не предвещает.

Итоги

Технико-эксплуатационные характеристики Fractal Design Integra M 550W находятся на уровне чуть выше среднего, чему способствуют достойные электрические характеристики, низкая термонагруженность, высокая нагрузочная способность не только канала +12VDC, но и +3.3VDC, что встречается нечасто. В то же время, эффективность БП не слишком высокая. По остальным параметрам блок питания ничем особым не выделяется из группы одноклассников.

Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-10986520
Предложения по данным Яндекс.Маркет
L-10986520-10


Блок питания Fractal Design Integra M 550W
предоставлен на тестирование производителем
