Блок питания Aerocool Hero 575

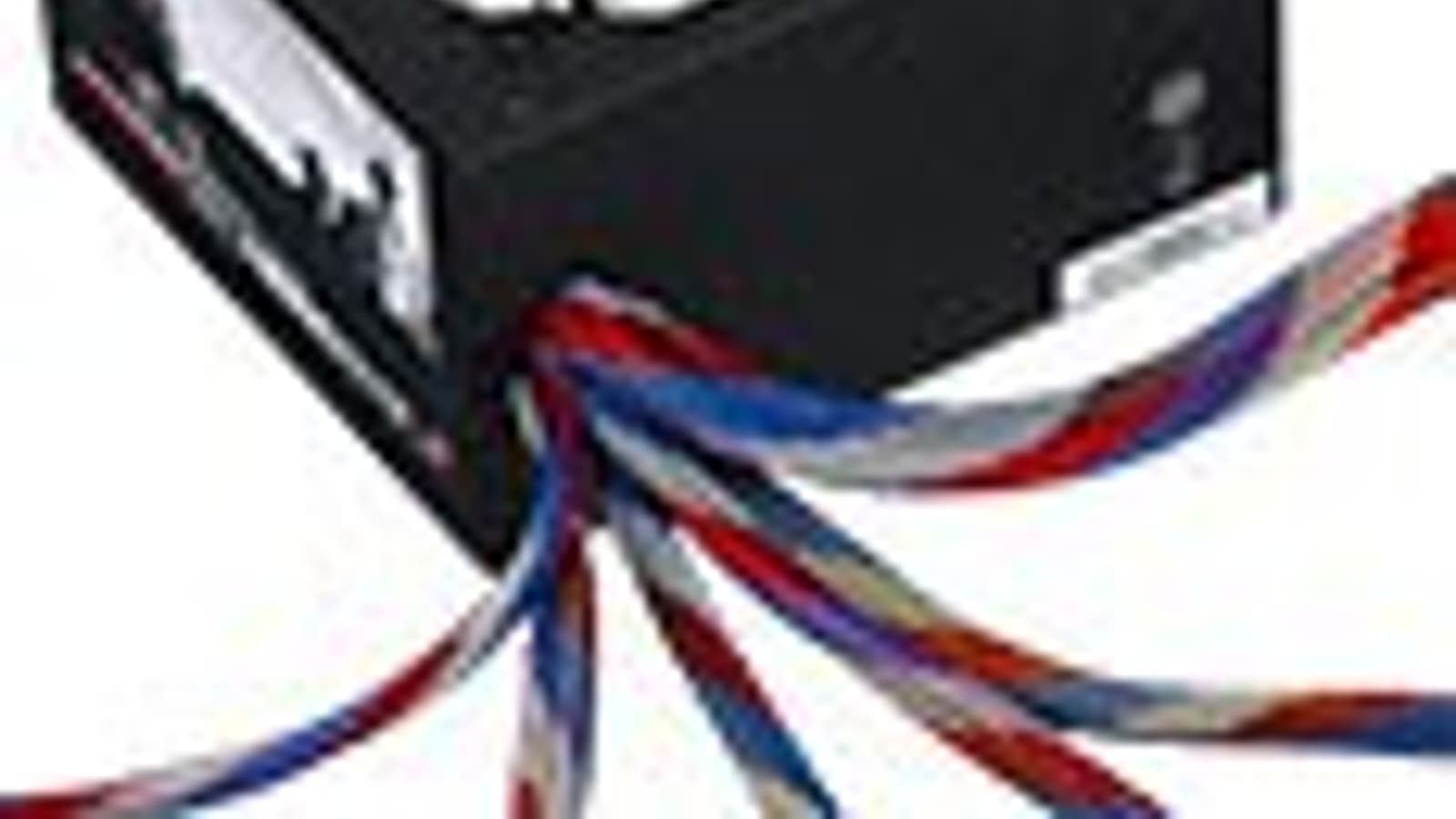

Внешний вид блока питания Aerocool Hero 575
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Новая серия Hero в ассортименте блоков питания Aerocool является локальной и предназначена исключительно для российского рынка. В оформлении упаковки всех моделей присутствуют изображения былинных богатырей. На основном сайте Aerocool упоминания о данной серии отсутствуют. Блок питания Aerocool Hero 575 является младшим представителем серии, в которую также входят модели мощностью 675 и 775 Вт. Все эти БП характеризуются наличием сертификата 80 Plus Bronze.

Упаковка блока питания Aerocool Hero 575

Поставляется блок питания в упаковке для розничной продажи. Качество ее исполнения вполне соответствует низкой цене продукта. Из интересных особенностей можно отметить наличие российского триколора, нанесенного в виде полосы по краю коробки.

Корпус блока питания имеет матовое покрытие черного цвета с мелкой фактурой. Дизайн оплетки проводов также решен в цветах российского флага, что выглядит несколько своеобразно.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины 12 вольт заявлено значение 504 ватта, что является удовлетворительным показателем для бюджетных решений подобной мощности.

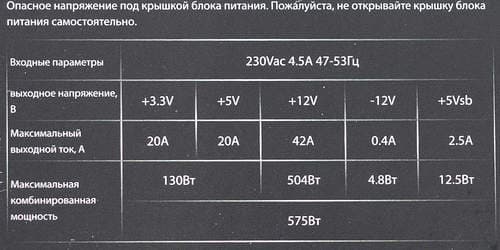

Характеристики блока питания Aerocool Hero 575

Длина проводов и количество разъемов

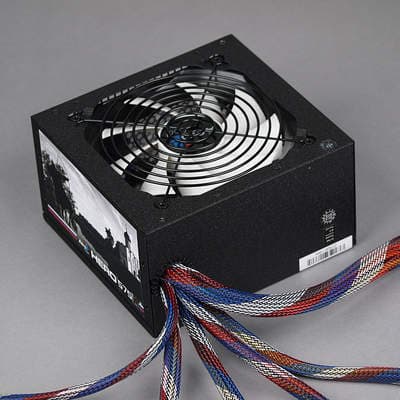

Провода и разъемы блока питания Aerocool Hero 575

Фиксированные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 55 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 45 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 57 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до разъема Peripheral Connector («молекс») и еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 37 см, плюс 15 см до разъема Peripheral Connector («молекс»), плюс еще 15 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector2на одном шнуре
4 pin Peripheral Connector3
15 pin Serial ATA Connector5на 3 шнурах
4 pin Floppy Drive Connector1

Набор разъемов не слишком богатый, но для типовых систем их вполне достаточно.

Длина проводов до разъемов небольшая, поэтому в габаритных корпусах могут потребоваться удлинители.

Система охлаждения

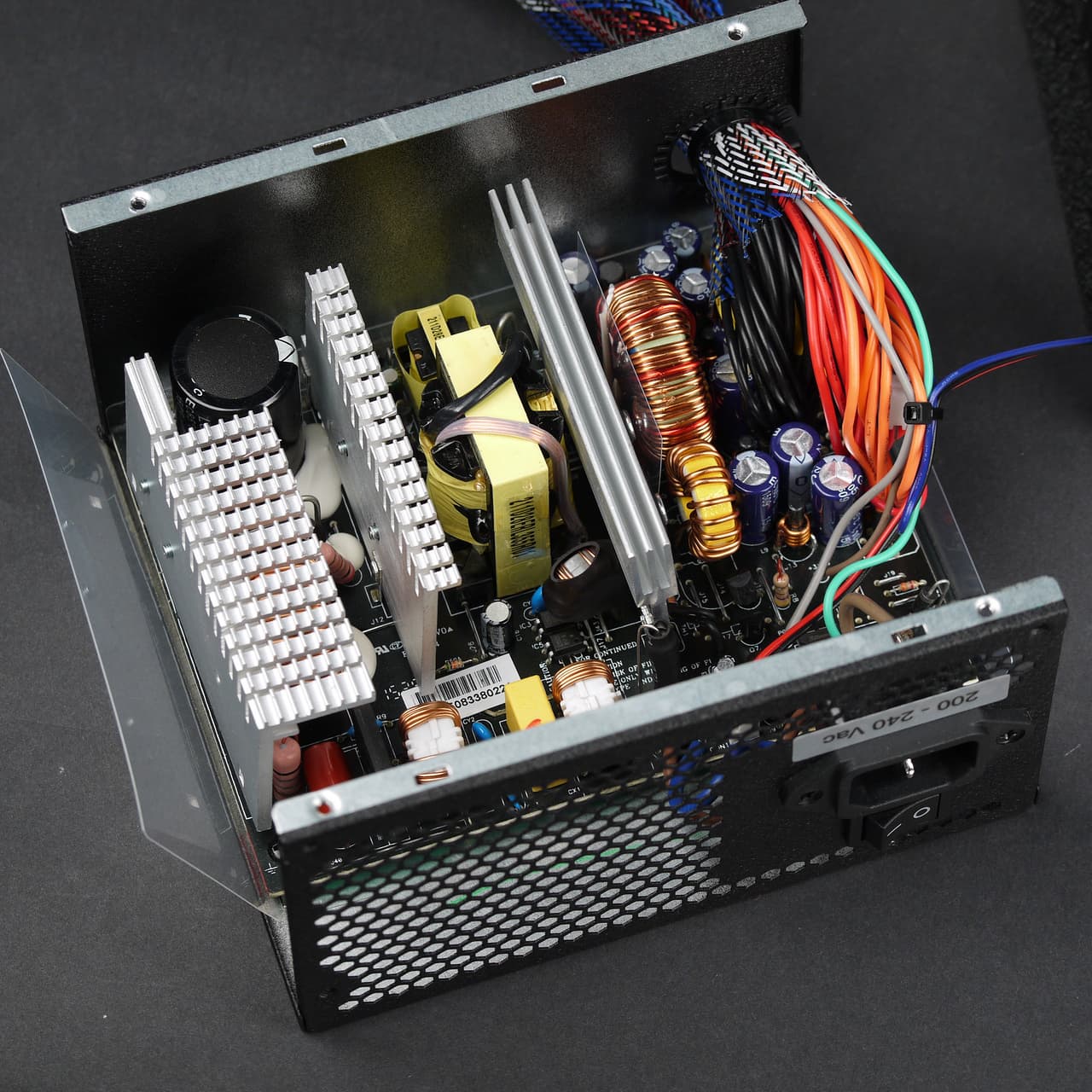

Вид платы блока питания Aerocool Hero 575

Блок питания оснащен активным корректором коэффициента мощности. Несмотря на это, блок питания рассчитан только на работу в электросетях с номинальным напряжением 230 вольт.

Конструкция БП вполне стандартна для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3.3VDC в выходном каскаде.

В источнике питания установлены конденсаторы Jun Fu.

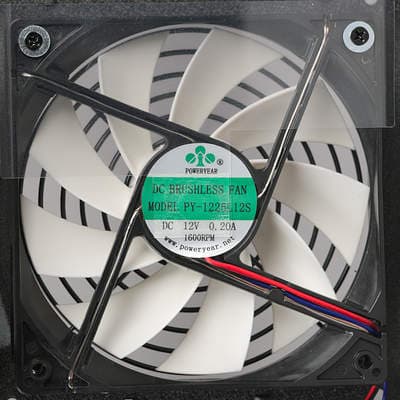

Вентилятор блока питания Aerocool Hero 575

В блоке питания установлен вентилятор типоразмера 120 мм производства компании Poweryear. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 1600 об/мин при напряжении питания 12 вольт. Вентилятор имеет корпус белого цвета и оснащен подсветкой из четырех светодиодов.

Тестирование блока питания

Работа на максимальной мощности Aerocool Hero 575

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Практические испытания продемонстрировали работоспособность блока питания на максимальной мощности продолжительное время. Однако отклонения значений напряжения по каналу +12VDC очень большие, канал +3.3VDC не сильно лучше, и лишь +5VDC вполне адекватен.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

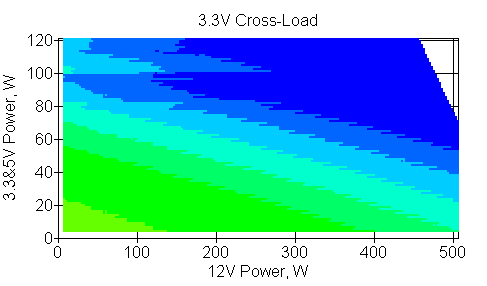

Отклонения по линии +3,3 VDC

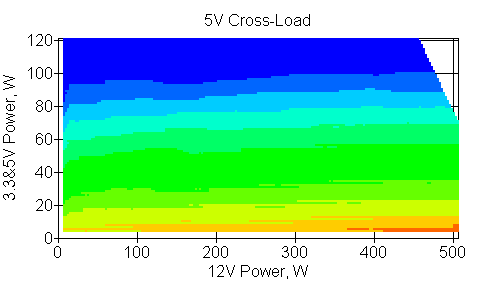

Отклонения по линии +5 VDC

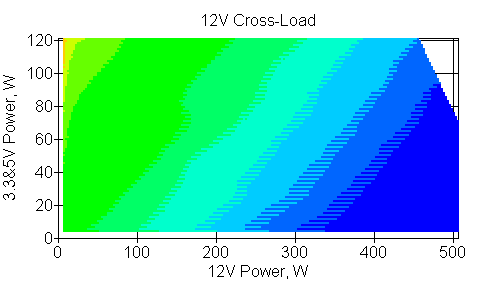

Отклонения по линии +12 VDC

Электрические характеристики данной модели идеальными назвать сложно. Адекватная величина отклонений по каналу +12VDC обеспечивается лишь при мощности нагрузки в пределах 250 Вт по данному каналу.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

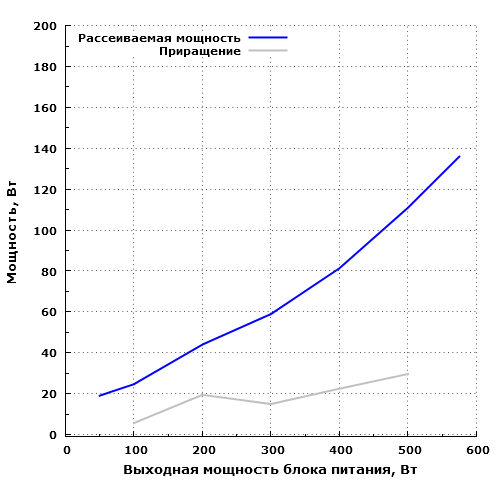

Рассеиваемая мощность Aerocool Hero 575

Экономичность данной модели низкая. На максимальной мощности блок питания рассеивает около 136 Вт, и это довольно много для решения мощностью 575 Вт. 100 Вт этот БП рассеивает на мощности около 460 Вт, 60 Вт — на мощности около 300 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0010
STB0,0230,4
Zload0,1176,9

Что касается работы в малонагруженных и ненагруженных режимах, то тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 7 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

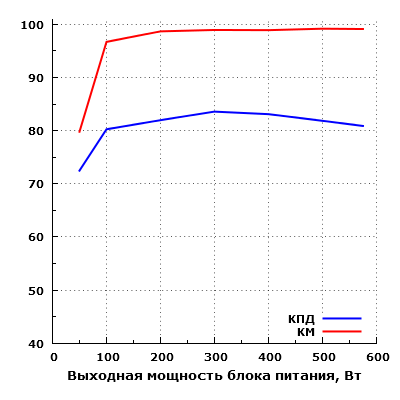

Эффективность Aerocool Hero 575

КПД Aerocool Hero 575 также невысокий, его значения находятся в пределах 80—83%. На мощности 50 Вт КПД составил около 72,5%. Максимальное значение составило 83,6% на мощности 300 Вт.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А10,3

Пусковой ток невысокий, что оставляет надежду на работу с маломощными ИБП со ступенчатой аппроксимацией напряжения на выходе.

По просьбам читателей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Тип подключенияМощность нагрузки не менее, Вт
1 разъем250
2 разъема на 1 шнуре360
все разъемы360

Неожиданных ограничений по току нагрузки не наблюдается.

Передача мощности от общей шины 12 В организована через один канал с максимальным током 42 А. Практические испытания показали, что блок питания способен отдать 150 Вт через два разъема и 130 Вт через один разъем питания видеокарт при сохранении адекватного размера отклонений напряжения от номинала. Подобные параметры позволяют обеспечивать питанием почти любую бюджетную видеокарту, включая и решения на базе GPU Nvidia GTX960.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

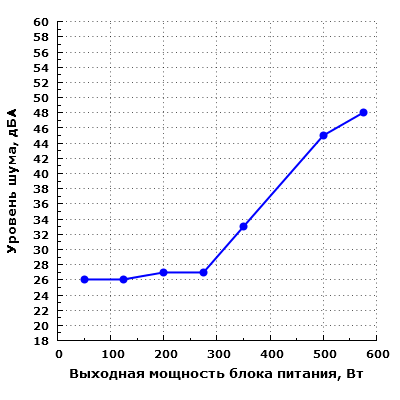

Уровень шума Aerocool Hero 575

Шум блока питания находится на сравнительно невысоком уровне (ниже среднетипичного) при работе в диапазоне мощности до 275 Вт включительно. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в жилом помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. Уровень шума не является очень низким даже при минимальной нагрузке, но в типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При работе на мощности 350 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

Дальнейшее повышение мощности нагрузки приводит к сильному увеличению уровня шума блока питания. При работе на мощности 500 Вт и выше шум уже очень высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах около 350 Вт.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен16
STB0

В данном случае фиксируется некоторый шум электроники, который может быть заметен на небольшом расстоянии. В дежурном режиме шум электроники отсутствует.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

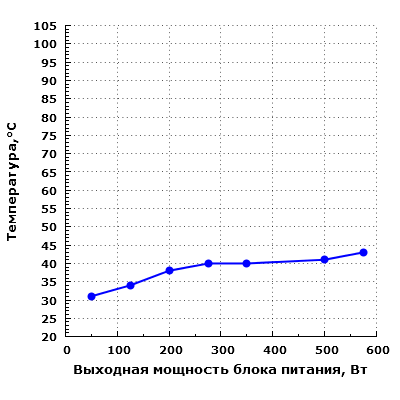

Тепловой режим Aerocool Hero 575

Термонагруженность конденсаторов находится на низком уровне (их температура находится на уровне менее 60 градусов) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняется измерение температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

Уровень шума блока питания при температуре окружающего воздуха 40 °C
Выходная мощность, ВтУровень шума, дБАИзменение, дБА
Максимальная480
125 Вт271
Температура конденсаторов при температуре окружающего воздуха 40 °C
Выходная мощность, ВтТемпература, °CИзменение, °C
Максимальная6320
125 Вт5117

Блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха.

На максимальной мощности при работе блока питания в подобных условиях уровень шума практически не изменяется, а вот температура конденсаторов весьма заметно возрастает, немного превышая границу 60 градусов. На мощности 125 Вт ситуация очень похожа, но здесь температура возрастает только до 51 градуса.

По результатам испытаний можно сделать вывод, что блок питания не слишком хорошо приспособлен для работы при повышенной температуре окружающего воздуха.

Оценка потребительских качеств

Наши испытания показали, что блок питания пригоден для питания систем с максимальной мощностью в пределах около 250 Вт по шине +12VDC с видеокартой, имеющей мощность в пределах около 150 Вт. При подобных нагрузках отклонения по каналу +12VDC не превышают трех процентов, а шум находится на сравнительно невысоком уровне. Набор разъемов для низкобюджетного продукта не самый бедный, хотя длина проводов сравнительно небольшая. Собственно, странно было бы называть потребительские качества данной модели отличными, но покупая источник питания за небольшие деньги, нужно быть морально готовым к качеству подобного уровня и внимательно выбирать подходящую модель.

Итоги

По итогам наших тестовых испытаний мы констатируем, что блок питания Aerocool Hero 575 представляет собой решение для ПК бюджетного ценового сегмента со всеми вытекающими особенностями. Данная модель вполне пригодна для сборки систем начального уровня с дискретной видеокартой.

Средняя цена по данным Яндекс.Маркет
T-13043075
Предложения по данным Яндекс.Маркет
L-13043075-10

В заключение предлагаем вам посмотреть наш видеообзор блока питания Aerocool Hero 575:

Наш видеообзор блока питания Aerocool Hero 575 можно также посмотреть на iXBT.Video

Блок питания Aerocool Hero 575 предоставлен на тестирование производителем
