Серию корпусов MasterCase компании Cooler Master совсем уж новой не назовешь — первые публикации о ней появились еще летом 2015 года, да и в российской рознице такие корпуса уже присутствуют. Однако серия всё же достаточно новая и уж точно необычная, перспективы ее развития еще не очень определенные, поэтому информации о ней в русскоязычном разделе сайта производителя пока нет. Необычность серии заключается в модульности: предлагается некая база и подразумевается, что потенциальный покупатель сможет оснастить ее различными дополнениями по своему усмотрению. Среди дополнений могут быть не только опциональные вентиляторы — это было бы слишком банально, а целый спектр наружных и внутренних частей, позволяющих сборщику создать корпус с интерьером и экстерьером, наиболее соответствующим его представлениям о необходимом и достаточном для конкретного компьютера.

Например, очень многие корпуса предлагаются в двух вариантах: со сплошной боковой стенкой или с окном в ней (как правило, речь о левой стенке, хотя бывают и исключения). Но если уж вы купили корпус без окна, а впоследствии решили, что хорошо бы иметь возможность демонстрировать гостям «богатый внутренний мир» вашего компьютера, то исправить ситуацию можно будет только заменой корпуса: купить отдельно крышку с окном невозможно.

Корпус Cooler Master MasterCase 5

Для модульных корпусов подобное исключено — можно купить отдельные элементы конструкции, соответствующие вашим сегодняшним потребностям. Однако и тут нельзя обойтись без оговорок: эти элементы могут быть не любыми, а лишь из числа предлагаемых производителем, к тому же они должны быть не только перечислены в каталогах или на официальном сайте, но и легко доступны в продаже.

В настоящее время предлагаются две базовые конфигурации — MasterCase 5 (MCX-005-KKN00) и MasterCase Pro 5 (MCY-005P-KWN00), отличающиеся количеством посадочных мест для HDD/SSD и предустановленных вентиляторов, а также наличием или отсутствием некоторых элементов внешнего оформления: так, у MasterCase Pro 5 есть объемная верхняя крышка и окно в левой боковой стенке, а у MasterCase 5 такой крышки нет и левая стенка сплошная. В интернете встречаются еще и упоминания MasterCase Maker 5, но на посвященной серии странице официального сайта такая модификация не перечислена и не описана — вероятно, ее выпуск намечался, но был отложен до лучших времен.

В настоящее время производитель предлагает пять дополнительных элементов (в скобках цены интернет-магазина Cooler Master для Европы):

  • левая боковая стенка с прозрачным окном (€24,95),
  • верхняя крышка (включая металлический каркас для крепления элементов системы охлаждения, €16,95),
  • две разновидности дисковых корзин: на два (€12,95) и на три (€14,95) посадочных места,
  • Крепление накопителей
  • контейнер для крепления одного 2,5-дюймового накопителя (€4,95).

Таким образом, первые два элемента предназначены только для MasterCase 5, поскольку в Pro 5 они уже есть.

А вот обратной операции — превращения Pro 5 в «просто 5» — не предусмотрено: например, боковую стенку без окна купить нельзя. Да и штатная верхняя крышка MasterCase 5 (плоская, с отверстиями и сетчатым фильтром) тоже отдельно не продается, но в упомянутом интернет-магазине компании предлагается замена — панель того же размера и формы, сделанная из прозрачного акрила с четырьмя вариантами тонировки; вентиляционных отверстий в такой панели нет, это чисто декоративный элемент, к тому же c немалой ценой — €25, в то время как сам корпус MasterCase 5 предлагается за €129,95.

Использование корзин и контейнеров мы рассмотрим подробнее при анализе конструкции.

Конечно, список не очень впечатляющий, однако это лишь первый шаг, и если концепция будет благосклонно принята потребителями, то, возможно, производитель предложит какие-нибудь новые дополнительные элементы и модули.


Внешний вид и компоновка

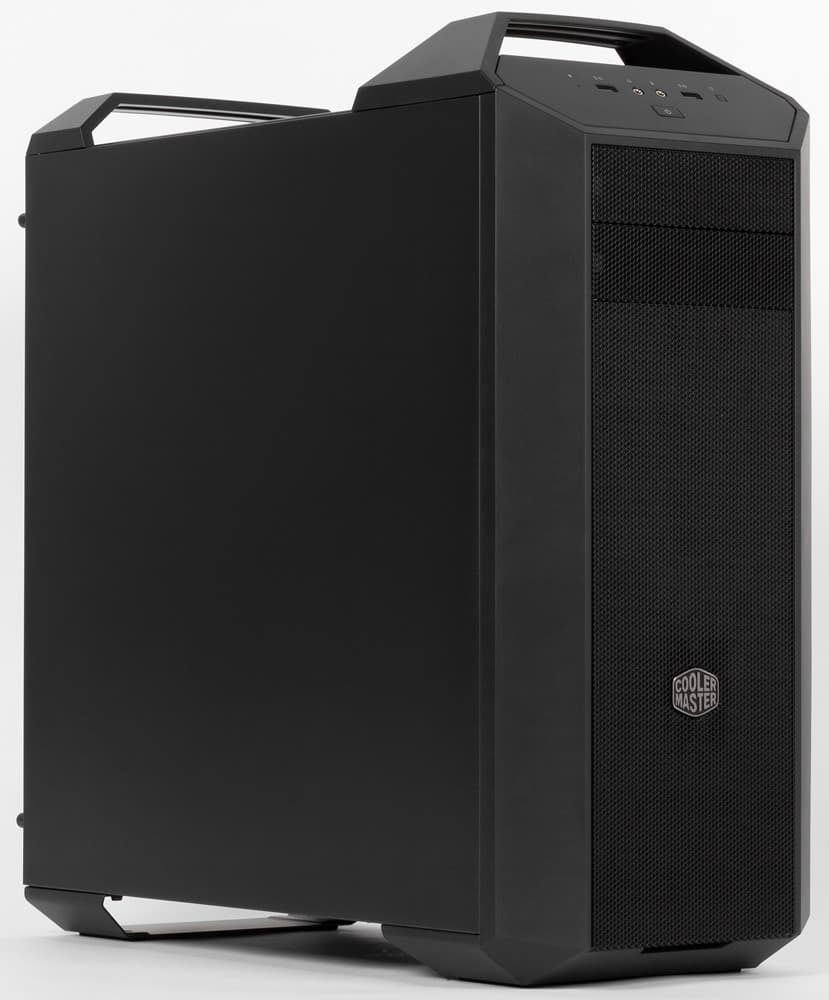

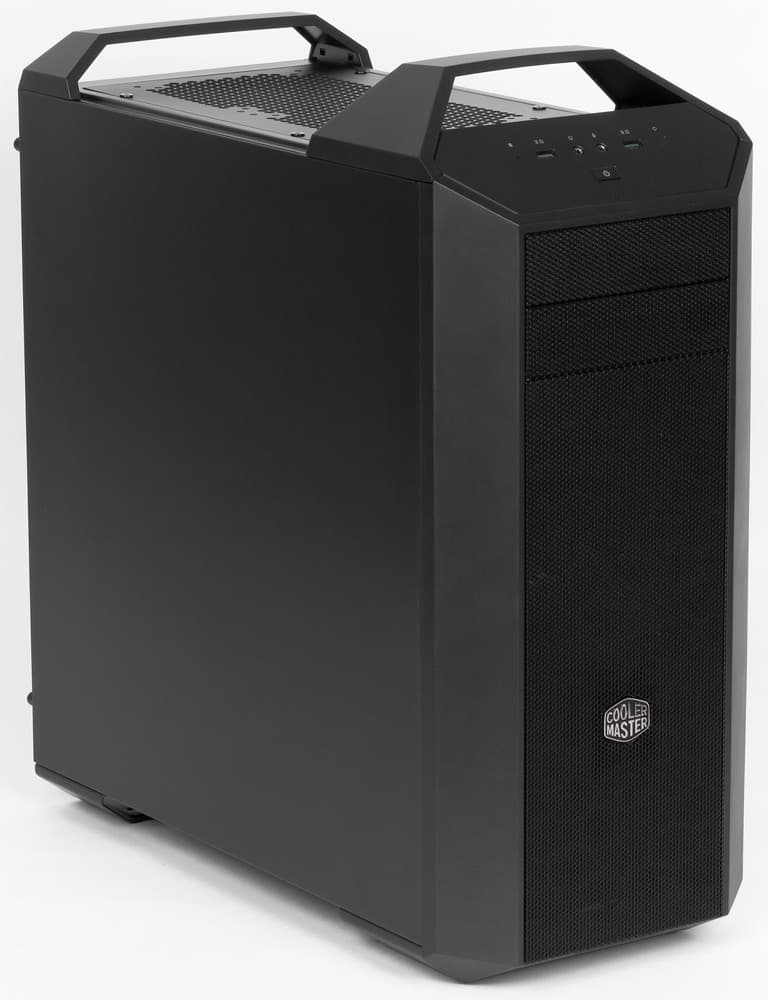

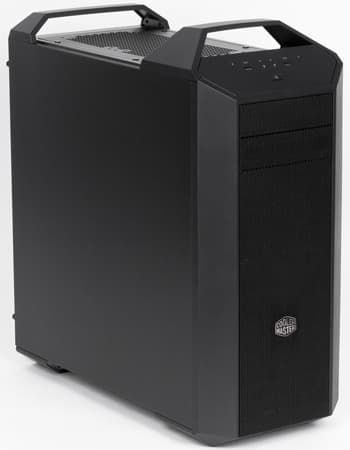

Корпус Cooler Master MasterCase 5 представляет собой miditower с нижним расположением блока питания, рассчитанный на установку системных плат форматов ATX/microATX/Mini-ITX и имеющий семь прорезей для плат расширения.

Окраску сайт производителя характеризует как «Dark metallic grey exterior with black interior», хотя мы бы попросту назвали его целиком черным — если снаружи и есть что-то от «grey», то разве что очень-очень «dark», да и про «metallic» можно говорить лишь при наличии богатой фантазии.

Единственным выделяющимся элементом оформления является крупный серебристый логотип компании на лицевой стороне.

Упакован корпус в большую коробку с хорошим полиграфическим оформлением, поясняющим особенности модели. Вес брутто приличный — 12,9 кг, и хорошо, что по бокам не забыты прорези для захвата руками при переноске.

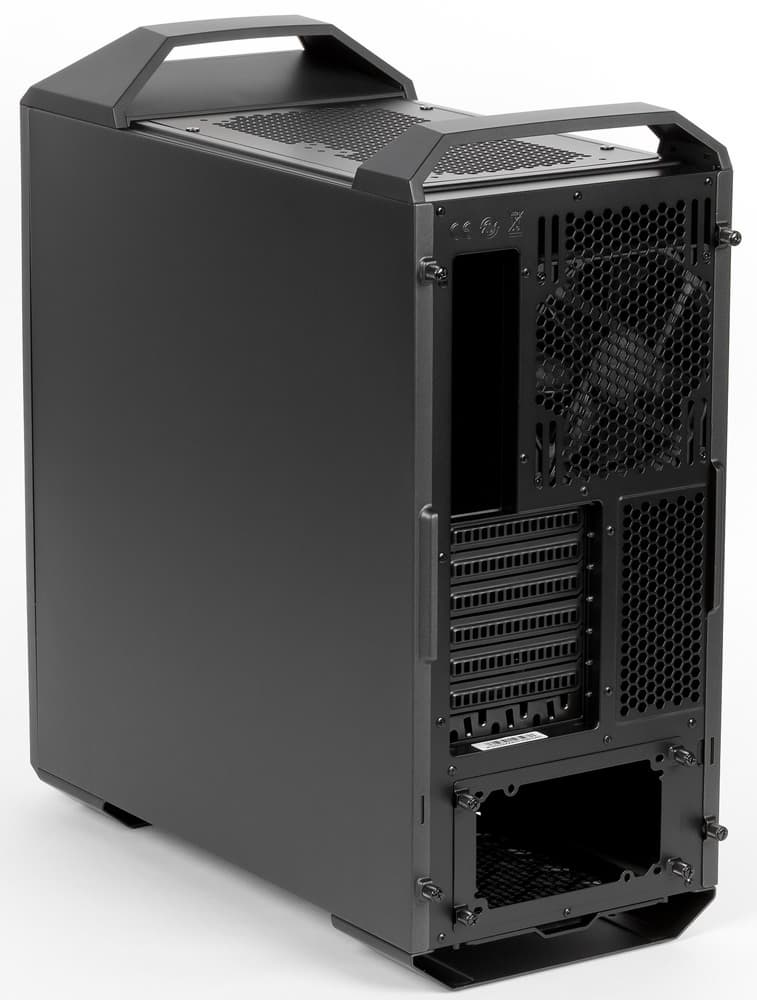

Вид сзади

При первом взгляде на корпус в глаза бросаются имеющиеся на его верхней крышке ручки в виде трапеций, за них очень удобно браться при переноске. Причем каждая из этих ручек имеет металлическую основу, закрытую сверху пластиковой накладкой, поэтому не приходится опасаться, что ручки отвалятся под тяжестью полностью собранного компьютера.

Трапеция прослеживается и в форме лицевой панели: слева и справа она имеет значительной ширины грани, скошенные под углом около 45 °. Центральная часть панели сверху донизу закрыта декоративной металлической сеткой, два верхних сегмента которой являются заглушками пятидюймовых слотов.

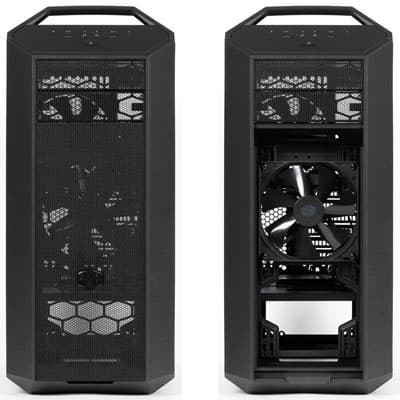

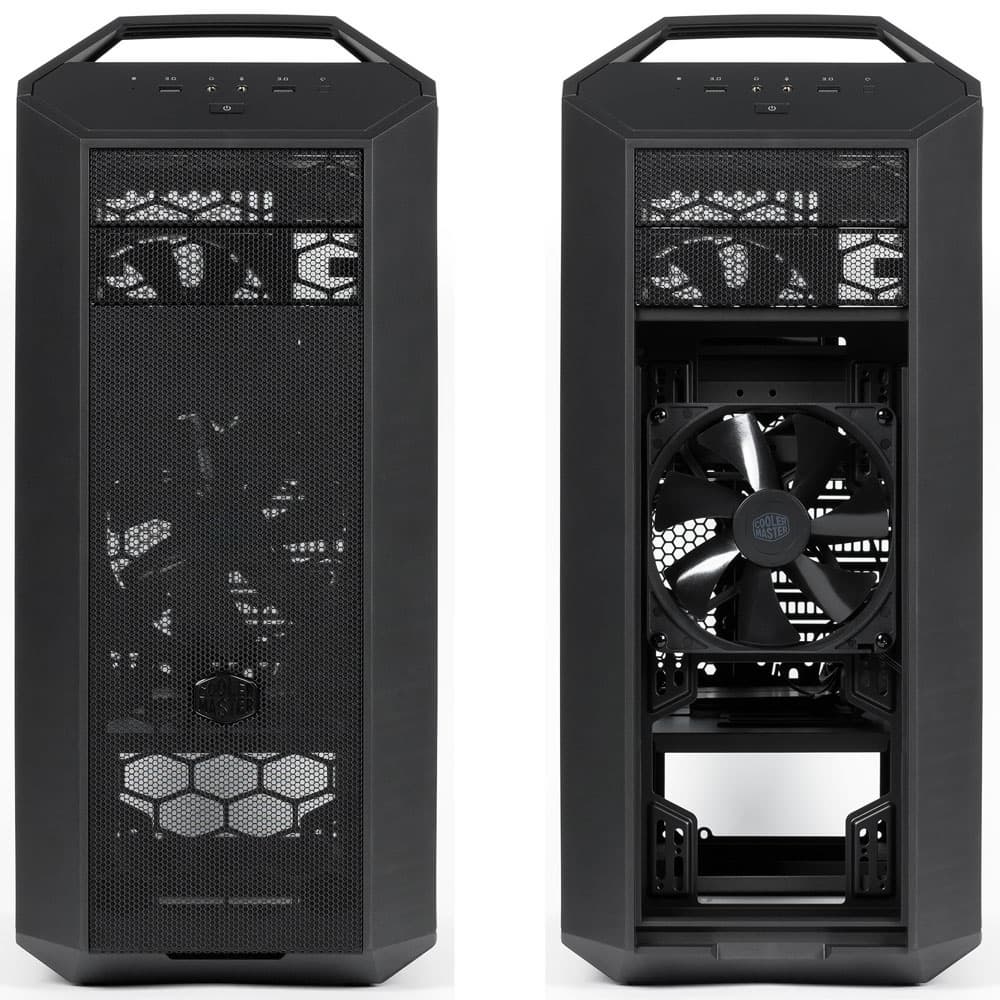

Вид спереди, в том числе со снятыми панелью и фильтром

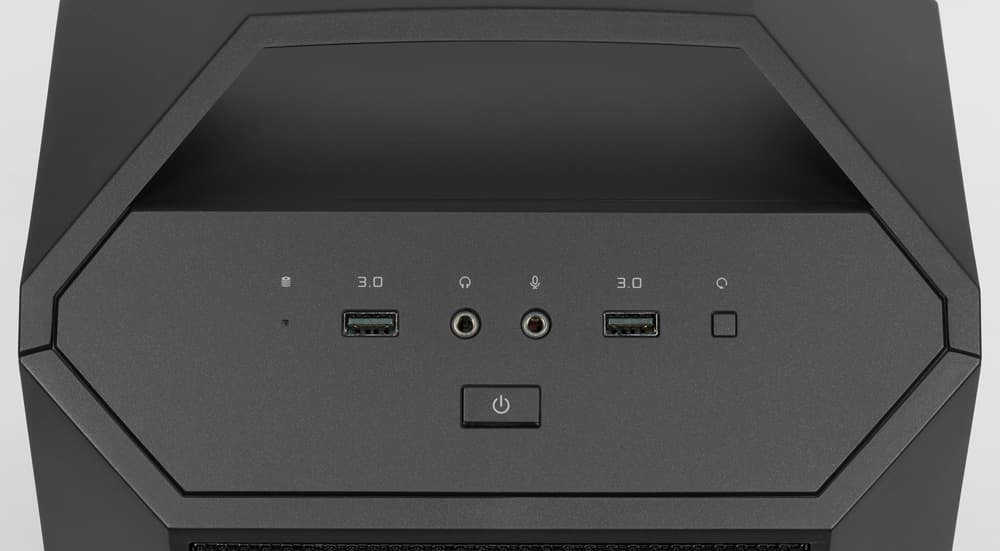

Органы управления и внешние порты расположены очень удачно: на широком наклонном переходе от лицевой панели к верхней. Таким образом, они будут легко доступны при любом размещении компьютера — на столе, на полу или на низкой подставке.

Набор такой: внизу прямоугольная кнопка Power с белой светодиодной подсветкой, над ней горизонтальным рядом разместились (справа налево) кнопка Reset, порт USB 3.0, пара аудиоразъемов, еще один порт USB 3.0 и белый индикатор дисковой активности. Свободный ход и усилие нажатия у кнопок небольшие, поэтому от срабатываний при случайных прикосновениях защищает лишь маленький размер кнопки Reset.

Панель управления

Штатных мест для установки HDD/SSD в корпусе MasterCase 5 немного — всего-то четыре. Из них два универсальных, для накопителей обеих размерностей, находятся в двухместной корзине, закрепляемой у передней стенки шасси. Есть еще два контейнера для 2,5-дюймовых дисков, то есть без дополнительных аксессуаров в корпусе получится разместить не более четырех накопителей. Как отмечалось выше, у Pro 5 мест для накопителей больше: универсальных корзин две, двух- и трехместная, а контейнеров тоже два, и штатных мест получается семь.

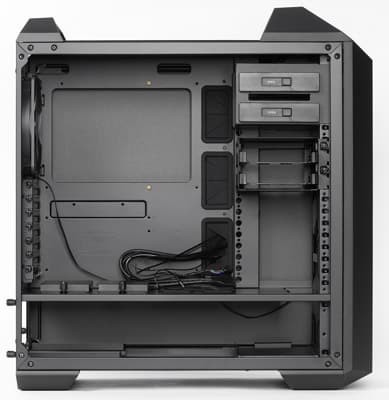

Вид на шасси слева

Блок питания размещается в отдельном отсеке, расположенном в нижней части шасси и отделенном от остального объема корпуса металлической перегородкой.

По заявлению производителя, подтверждаемому и нашим замером, в корпус можно устанавливать видеоадаптеры и другие карты расширения длиной до 296 мм при наличии дисковых корзин и до 412 мм при их отсутствии (с учетом разъема дополнительного питания, если он расположен в торце). Длина современных видеокарт, даже высокопроизводительных, очень редко превышает 300 мм, однако при наличии свободных 296 мм именно четырех-пяти миллиметров в некоторых (но не во всех) случаях как раз может и не хватить или, как минимум, сделать установку видеоадаптера очень неудобной. Но гибкая система размещения дисковых корзин, о которой расскажем ниже, сводит этот фактор к нулю, причем без необходимости существенно сокращать количество посадочных мест для накопителей.

Процессорный кулер может иметь высоту до 190 мм по данным производителя, а по нашему замеру и немного больше — в зависимости от конкретной системной платы и процессора.

В комплекте немалое количество крепежа в одном пакетике, десять одноразовых стяжек, два переходника для питания вентиляторов от блока питания, кронштейн для крепления опционального вентилятора, а также инструкция на английском языке (правда, она в основном состоит из понятных без перевода картинок). Спикер для системной платы, которым комплектовались некоторые другие корпуса Cooler Master, в данном случае отсутствует.


Конструкция

Габариты Cooler Master MasterCase 5 такие: 235(Ш) × 544(В) × 519(Г) мм, включая выступающие элементы. Высота шасси с ножками на добрых пять сантиметров меньше, но свой вклад в общий габарит вносят ручки с накладками, особенно передняя.

Интересной особенностью корпуса является использование толстой стали: ни в одном из доступных для измерения элементов конструкции, включая контейнеры для 2,5-дюймовых дисков, ее толщина не менее 0,8 мм, а в боковых крышках и вовсе 1 мм. Поэтому корпус получился прочным, но тяжелым: его вес, несмотря на минимальное количество посадочных мест для накопителей, наличие всего двух штатных вентиляторов и не самые «героические» размеры шасси, составляет 10,6 кг.

Пожалуй, в этом плане немного подкачала лишь верхняя крышка, но не из-за экономии — она сделана из миллиметрового стального листа, а из-за большого количества отверстий для вентиляции и отсутствия ребер жесткости.

Интересен выбранный конструкторами подход к размещению накопителей. Как уже говорилось выше, имеются двух- и трехместные корзины под две размерности, которые могут располагаться по всей высоте фронтальной стенки шасси, а крепятся к двум вертикальным стойкам, расположенным диагонально.

Двухместный пятидюймовый отсек является съемным — если устройства такой размерности устанавливать не планируется, его можно снять и использовать всю высоту шасси для установки дисковых корзин.

Причем и перегородка отсека питания помехой не является: под ней также предусмотрено крепление корзины, но только двухместной.

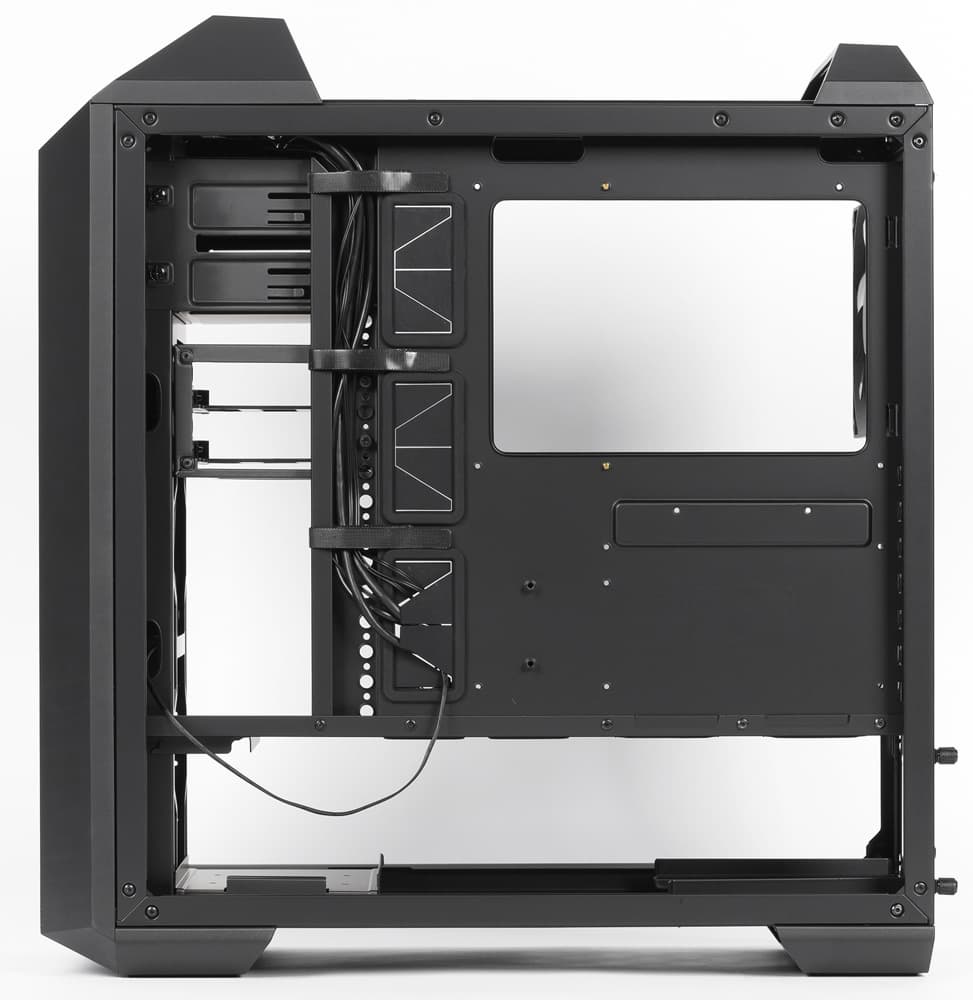

Вид на шасси справа

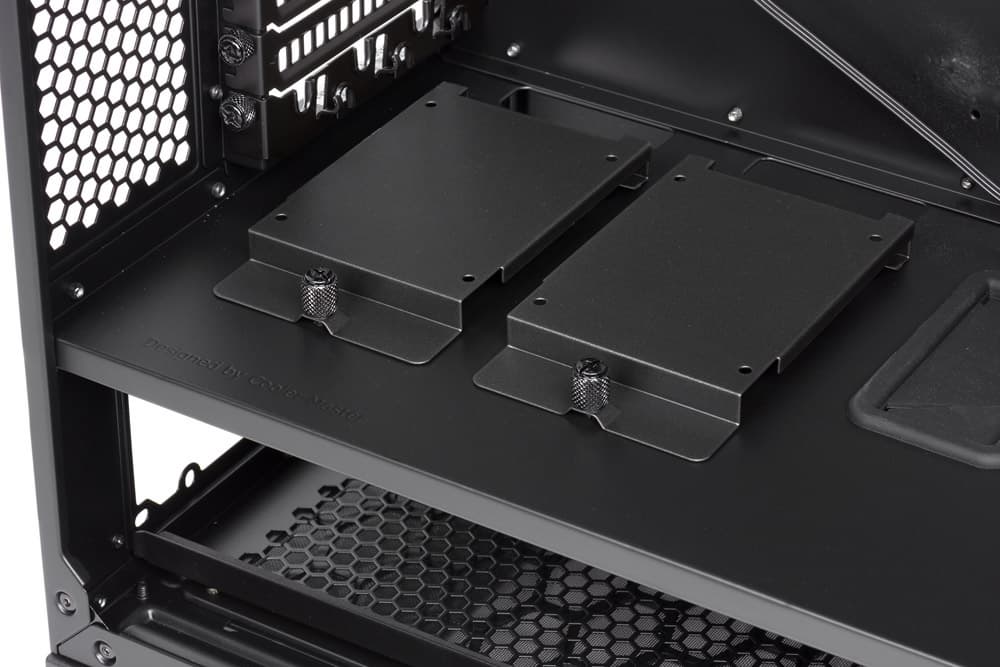

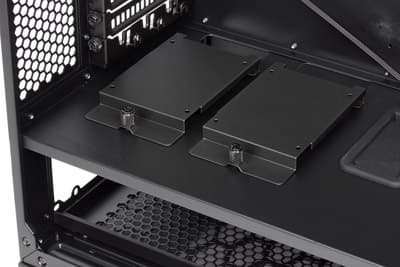

2,5-дюймовые контейнеры, имеющие специфическую форму, можно устанавливать по-разному. Имеются по два посадочных места на крышке отсека питания, где контейнеры будут размещаться горизонтально, и за подложкой системной платы (вертикально).

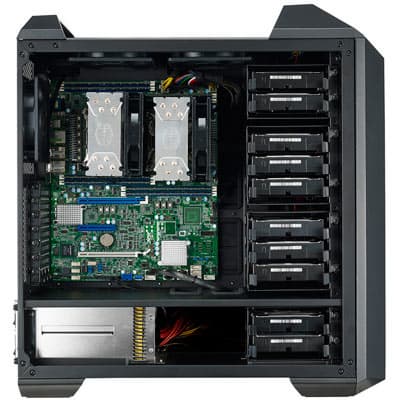

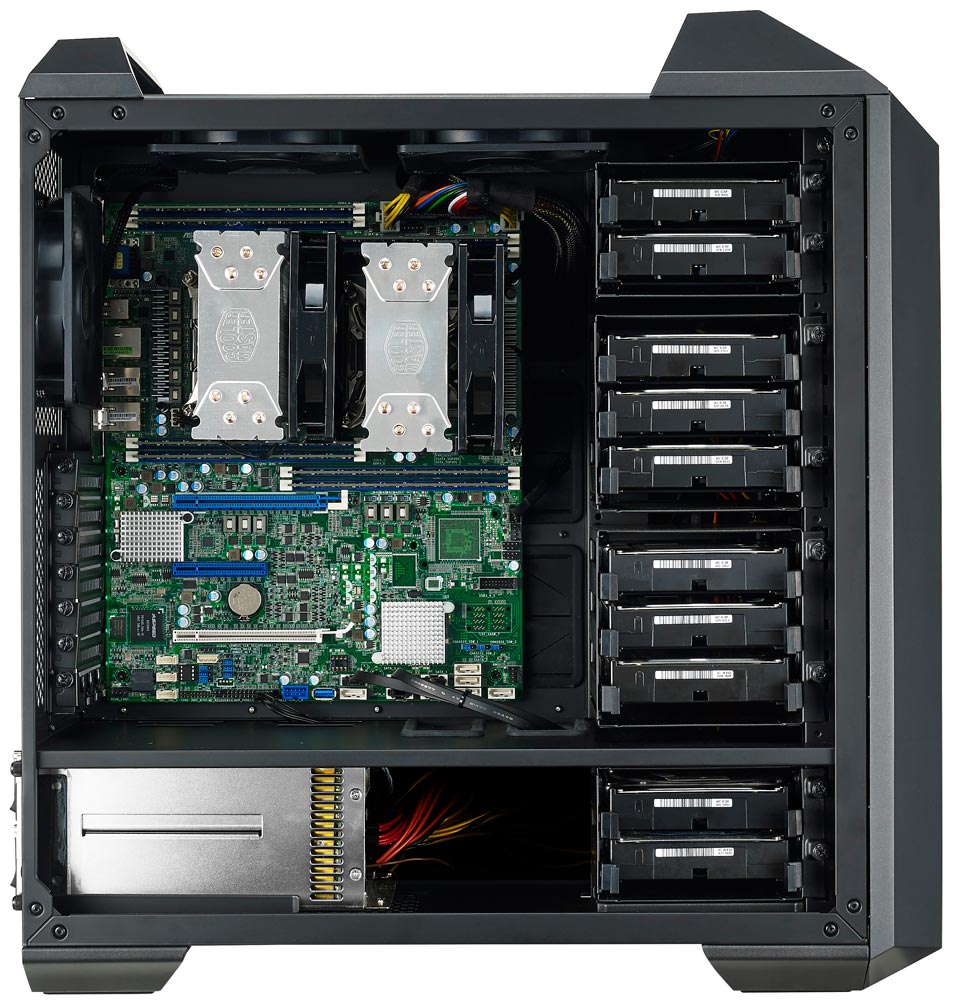

Двухместных корзин выше отсека питания помещается три — для четвертой чуть-чуть не хватает места, но вполне можно разместить две трехместные и одну двухместную корзины. Таким образом, при наличии достаточного количества корзин и контейнеров общее количество накопителей можно довести до четырнадцати, что очень и очень неплохо для корпуса таких размеров.

Крепление накопителей

Ножки корпуса представляют собой две трапеции (как видите, использование такой геометрической фигуры является характерной особенностью дизайна MasterCase), сделанные из металла и прикрепленные поперечно в передней и задней частях днища. Снизу имеются резиновые наклейки, предохраняющие поверхность, на которую устанавливается корпус, и играющие роль амортизаторов.

Система вентиляции

Корпус MasterCase 5 укомплектован всего двумя 140-миллиметровыми вентиляторами. Подсветки они не имеют, а подключаются стандартными трехконтактными коннекторами к разъемам системной платы или к блоку питания через комплектные переходники. Встроенного контроллера в корпусе не предусмотрено.

Расположение вентиляторов вполне стандартное: нагнетающий спереди и вытяжной сзади. Крепежные отверстия допускают замену на 120-миллиметровые модели.

Дополнительно можно установить еще до четырех 120/140-миллиметровых вентиляторов: по два спереди и сверху. При наличии пятидюймового отсека на фронтальной плоскости шасси получится установить лишь два вентилятора, а три посадочных места получатся при снятом отсеке, но тогда для крепления верхнего придется поставить дополнительный кронштейн из комплекта.

Фронтальные вентиляторы крепятся к шасси длинными винтами, верхние — саморезами к съемной верхней крышке. И винты, и саморезы имеются в комплекте, причем в количестве, достаточном для всех четырех дополнительных вентиляторов.

На днище шасси установка вентиляторов не предусмотрена, есть лишь отверстия в месте расположения блока питания. Боковые стенки сплошные, размещение вентиляторов на них также невозможно.

Таким образом, в корпусе можно разместить до 6 вентиляторов. Но часть из них можно заменить и радиаторами систем жидкостного охлаждения, причем «в ассортименте»: сзади можно закрепить 140-миллиметровый, спереди — 240/280 мм. И лишь сверху в MasterCase 5 радиатор разместить нельзя, для этого потребуется дополнительный комплект из специального металлического каркаса и декоративной верхней крышки, который уже имеется в модификации Pro 5. Такая доработка потребует снять декоративную накладку задней ручки (ее металлическую основу закроет новая верхняя крышка), но позволит установить вверху радиатор СВО размерностью 240 мм.

Конечно же, конструкторы не обошли вниманием и систему фильтрации.

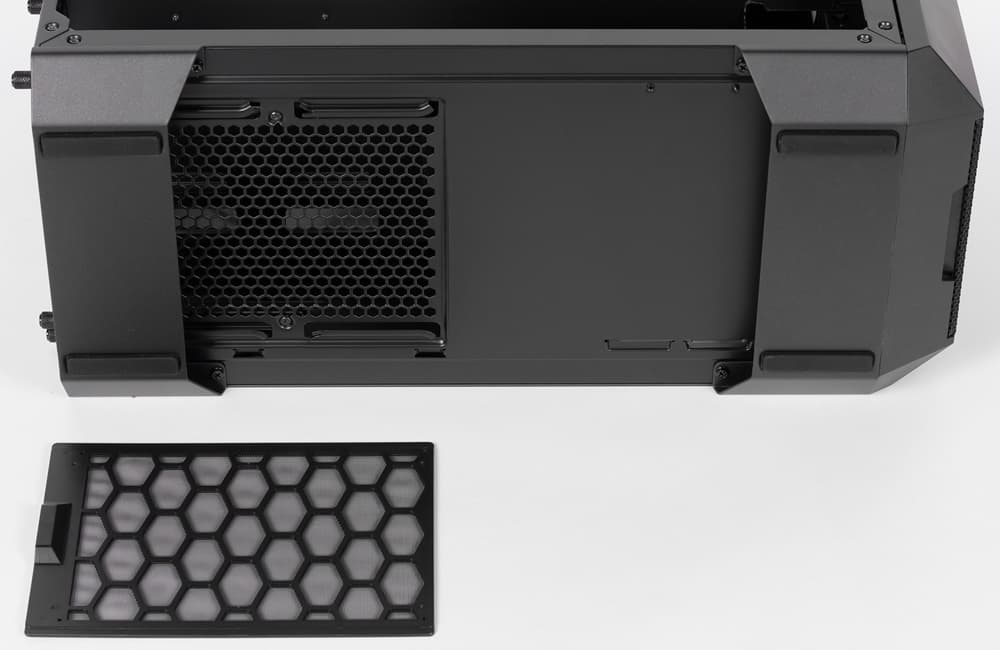

Нижний фильтр

Легче всего извлечь для обслуживания фильтр, защищающий отверстия в днище на месте расположения блока питания: он представляет собой капроновую сетку на пластиковой рамке, которая извлекается движением назад.

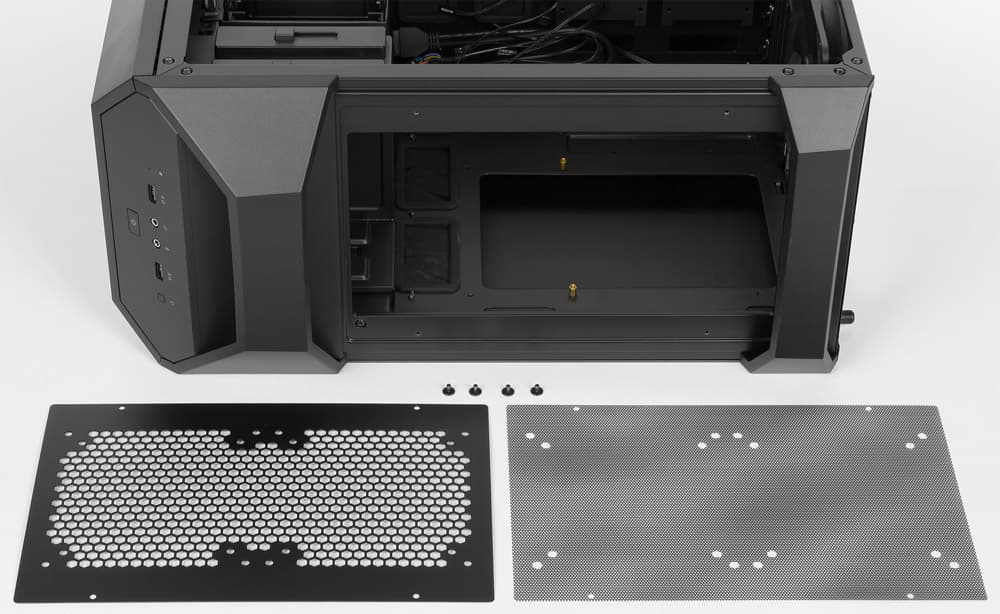

Верхний фильтр совсем другой: это лист из тонкого пластика с более крупными, чем в сетке нижнего фильтра, отверстиями. Он прижимается верхней крышкой, которую придется снять для проведения обслуживания, удалив с помощью отвертки 4 винта. В листе есть и отверстия, через которые проходят крепежные саморезы дополнительных вентиляторов, и если фильтр требуется промыть, то эти вентиляторы также придется снимать.

Верхний фильтр

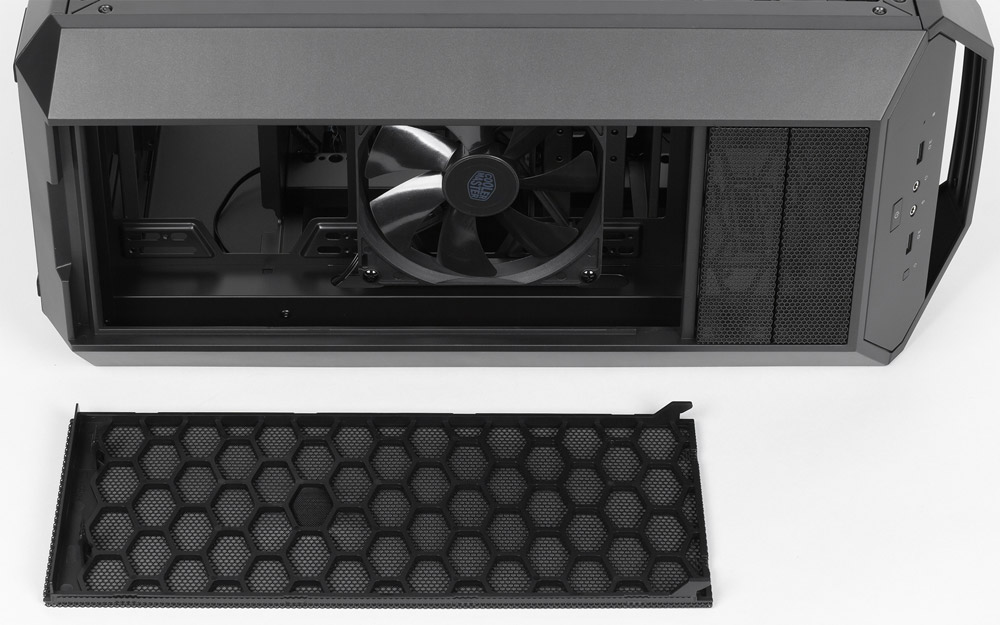

Наконец, фронтальные фильтры: это три листа мелкоячеистой сетки, вставленные в пластиковые каркасы и прижатые снаружи декоративной металлической решеткой. Два из них являются заглушками пятидюймовых слотов (они, естественно, съемные), а третий, гораздо большего размера, защищает отверстия в остальной части лицевой панели. Причем и этот фильтр тоже является самостоятельной конструкцией, его можно снять, но это лучше делать после снятия лицевой панели: изнутри к крепежным защелкам подобраться трудно, а если поддеть отверткой снаружи, то есть риск что-нибудь сломать.

Фронтальный фильтр

Из дополнительных отверстий есть только прорези в заглушках слотов расширения и большая перфорированная область рядом с ними. А вот отверстий для внешних СВО, которые сплошь и рядом встречаются даже в самых дешевых корпусах, в MasterCase 5 нет; плохо это или хорошо — однозначно сказать трудно, но уж точно такие системы охлаждения не являются широко распространенными, а потому подавляющему большинству возможных покупателей корпуса каких-то проблем это не доставит.


Сборка системного блока

Боковые крышки корпуса крепятся системой пазов и гребенок, а фиксируются парами невыпадающих винтов с накатными головками, позволяющими открутить их без отвертки. На задней кромке есть выступы, за которые можно ухватиться пальцами при снятии. Большая толщина металла и наличие по периметру штампованных ребер делают крышки жесткими, их снятие и установка не вызывают затруднений.

Блок питания крепится к задней стенке через переходную рамку, также фиксируемую четырьмя невыпадающими винтами с накатными головками. Внутри корпуса предусмотрены направляющие, которые помогают правильно разместить БП, да к тому же они снабжены резиновыми наклейками для уменьшения вибраций, возникающих при работе вентилятора блока.

Как уже говорилось, отсек питания отделен от остальной части корпуса перегородкой. Зазор между блоком питания и этой перегородкой очень небольшой, всего-то с полсантиметра, поэтому БП следует размещать так, чтобы его вентилятор был внизу. В перегородке есть отверстия для кабелей, два самых больших снабжены резиновыми заглушками с разрезными лепестками.

Максимальная длина блока питания в спецификации не оговаривается, но на практике она может быть любой из реально существующих — места в отсеке вполне достаточно, даже если в передней его части установлена дисковая корзина.

Для этой корзины имеется специальная опора, закрепленная еще одним винтом с накатной головкой. Боковое горизонтальное ребро жесткости, имеющееся в нижней части корпуса, закрыло бы доступ к нижнему месту в корзине, и эта опора поднимает ее на нужную высоту. Корзина к опоре крепится двумя винтами слева внизу.

Крепление накопителей

Для опоры возможны два положения: вплотную к передней стенке и немного дальше от нее. Поскольку опора снимается очень легко, логично было бы предусмотреть на ней место для HDD или SSD без корзины, закрепляя его снизу винтами через отверстия в плоской верхней крышке опоры. И отверстия есть, но они не соответствуют ни одному из двух типоразмеров; поэтому в случаях, когда купить дополнительную корзину не получается, но позарез нужно разместить еще один накопитель, сборщик может просверлить такие отверстия сам.

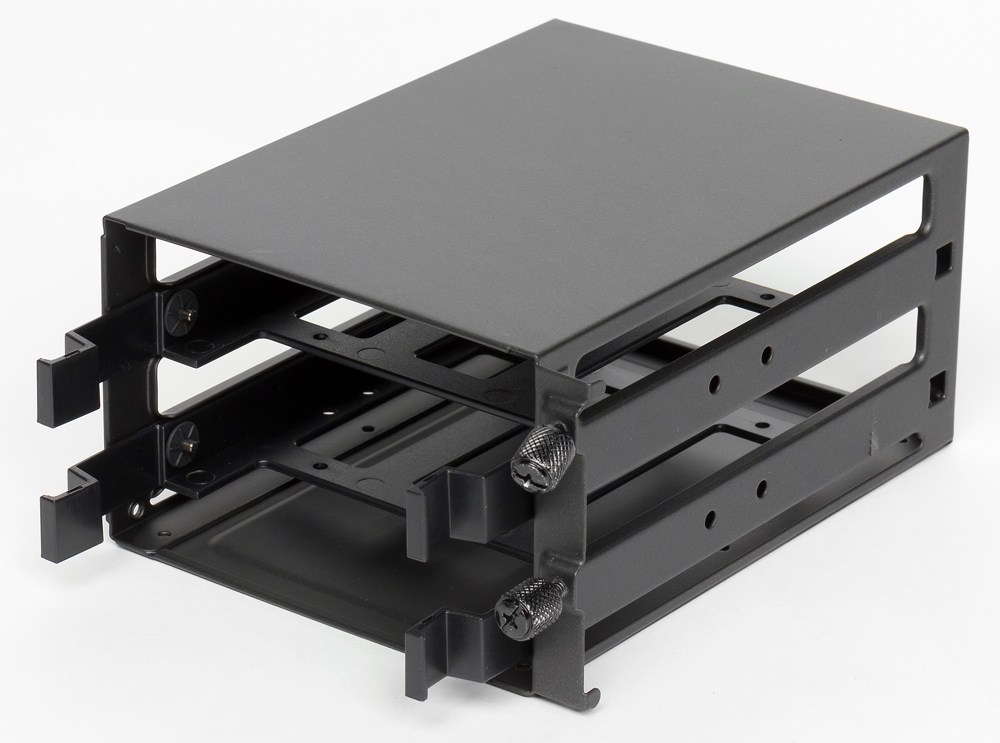

О вариантах размещения дисковых корзин в верхней части корпуса мы уже говорили. Корзины обоих типов крепятся парой невыпадающих винтов с накатными головками спереди слева (если смотреть от лицевой панели), а сзади справа есть два фиксатора, входящие в отверстия вертикальной стойки. Фиксаторы — это резиновые цилиндрики, прикрепленные к корзине винтами, откручивать которые при извлечении корзины не надо.

С пятидюймовым отсеком немного сложнее: он закреплен четырьмя винтами с накатными головками, по два с каждой стороны. Устройства в нем слева фиксируются штатными защелками, а справа можно дополнительно закрепить еще и винтом.

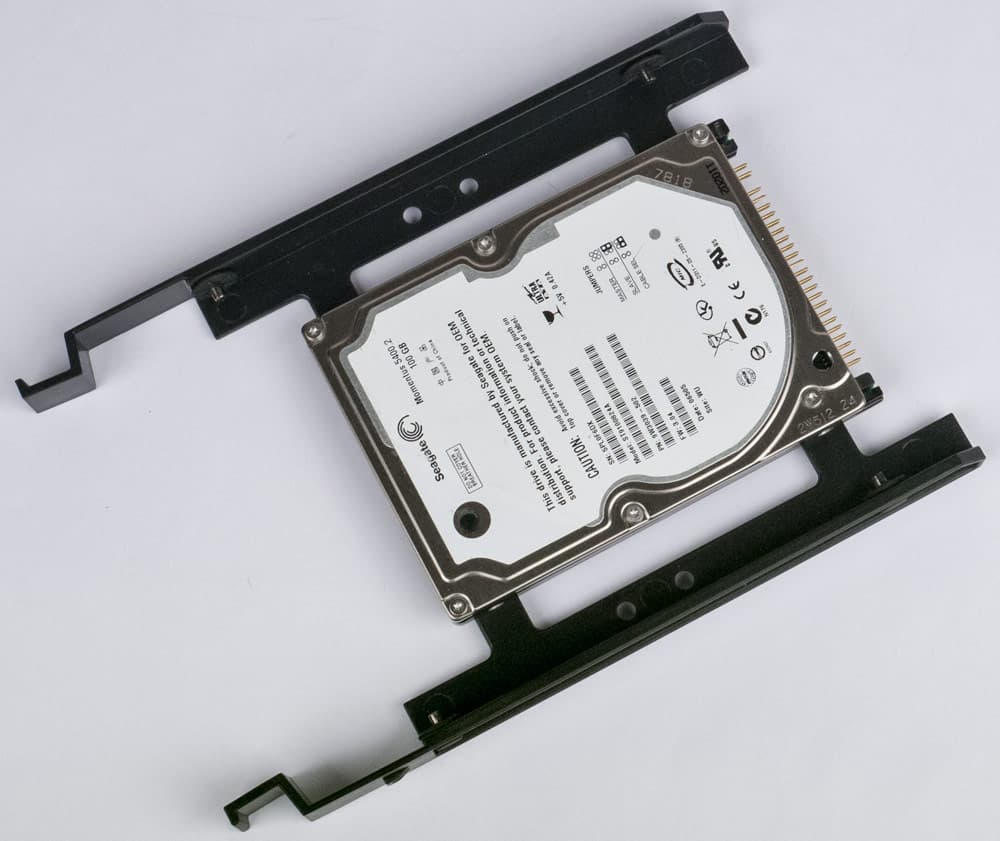

Диски в корзины устанавливаются на салазках, вполне типичных и удобных. 3,5-дюймовые накопители фиксируются боковыми штифтами, снабженными небольшими амортизирующими прокладками, а 2,5-дюмовые закрепляются винтами снизу.

Крепление накопителей

В нижней части салазок и в боковых стенках корзин имеются большие прорези, обеспечивающие доступ охлаждающего воздуха к установленным накопителям.

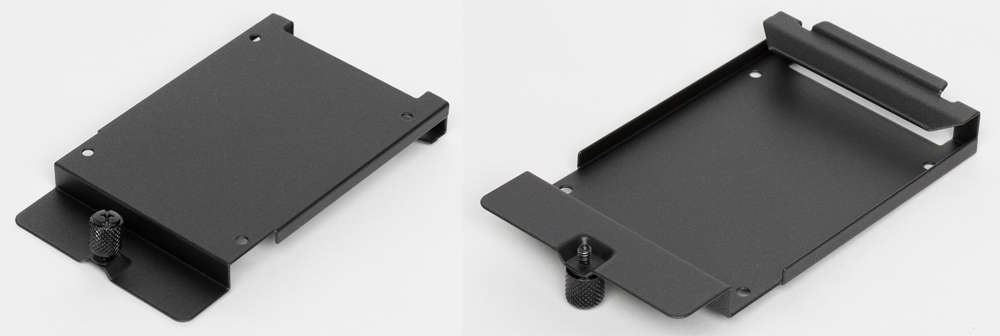

2,5-дюймовые SSD/HDD в уже упоминавшихся индивидуальных контейнерах крепятся винтами, а сам контейнер фиксируется на крышке отсека питания или на тыльной стороне подложки системной платы невыпадающим винтом с накатной головкой (как видите, это словосочетание при описании корпуса мы употребляем постоянно: конструкторы позаботились об удобстве сборщика).

Крепление накопителей

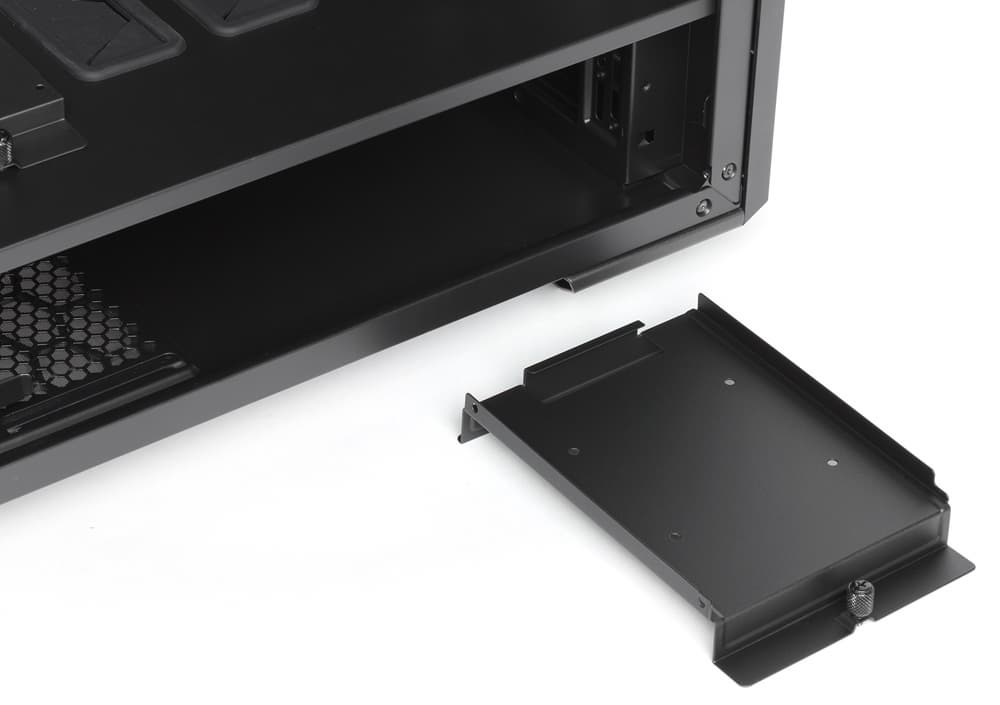

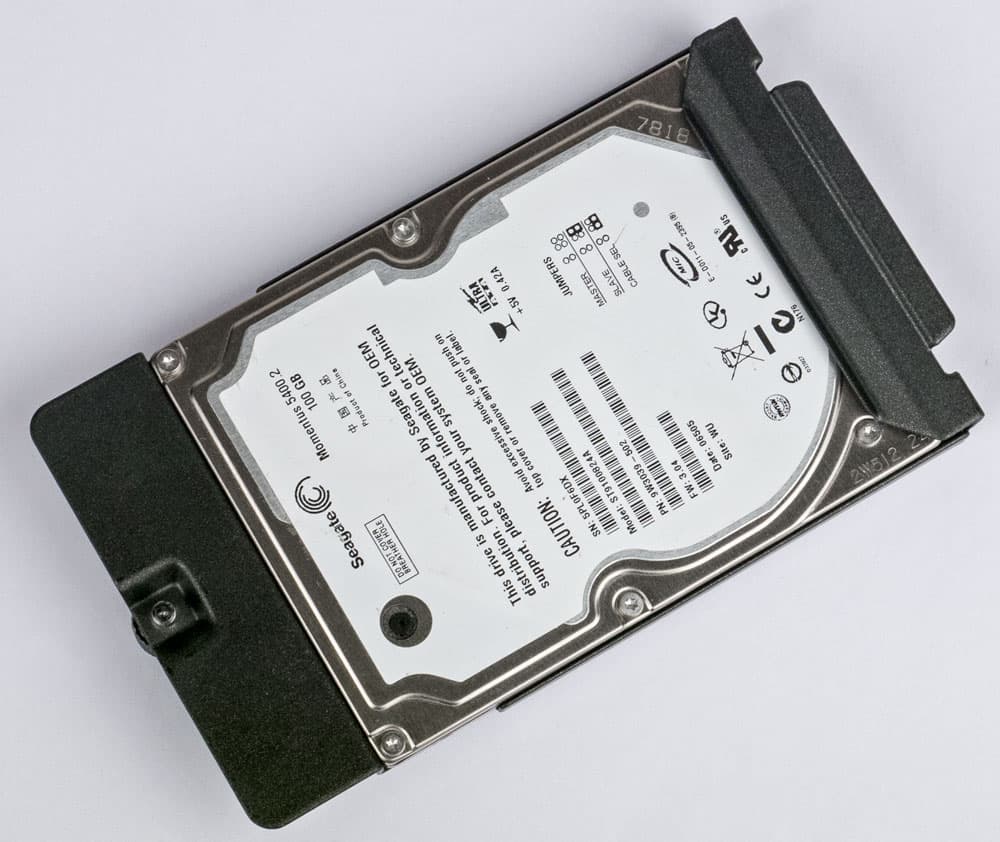

Картинка в инструкции предлагает устанавливать накопитель внутрь контейнера, который будет настоящей крышкой, однако проблем с теплоотводом быть не должно: у корпуса диска есть прямой контакт с металлом контейнера, а через него — и с шасси. Кроме того, ничего не мешает расположить диск и снаружи контейнера, но только не для случаев размещения за подложкой системной платы, иначе боковую крышку не закроешь.

Крепление накопителей

Когда накопитель вставлен в контейнер, закреплять его винтами нет особой необходимости: он «сидит» очень плотно, а конструкция контейнера не даст диску не только выпасть, но даже сдвинуться на сколь-нибудь заметное расстояние. Конечно, при размещении HDD/SSD сверху контейнера винты становятся необходимостью.

Крепление накопителей

Для дисков в контейнерах следует использовать SATA-кабели с прямыми коннекторами, а для салазок выбор коннектора зависит от типоразмера накопителя: для 3,5-дюймовых лучше использовать Г-образные, для 2,5-дюймовых — прямые.

Каких-либо заглушек, которые придется выламывать, в корпусе нет — ни в отверстии для портов ввода-вывода системной платы, ни в пятидюймовых слотах шасси, а прорези для плат расширения снабжены многоразовыми заглушками, закрепленными винтами с накатными головками.

Как часто бывает в корпусах Cooler Master, предустановлены только две стойки для системной платы. В комплекте есть еще семь, и для удобства их установки есть переходник на шестигранник для крестовой отвертки.

В области процессора подложка системной платы имеет большой прямоугольный вырез, который позволит установить или демонтировать некоторые типы кулеров без снятия самой платы. Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для аудио предусмотрено только HD Audio, а порты USB 3.0 подключаются к внутренним разъемам системной платы.

Часть проводов и кабелей можно спрятать за подложкой, для чего в ней предусмотрены отверстия, три из которых закрыты резиновыми заглушками с разрезными лепестками. Прикреплять пучки кабелей можно комплектными одноразовыми стяжками к штампованным ушкам, но таких ушек совсем немного, зато есть настоящий кабель-канал, в котором уже проложены идущие от панели управления провода. И фиксация в нем очень удобная: тремя многоразовыми застежками-липучками.

Кромки металлических конструкций либо завальцованы, либо скруглены, чтобы снизить риск повреждения рук при сборке.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

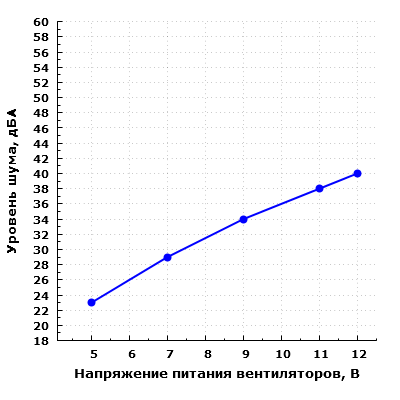

Уровень шума корпуса Cooler Master MasterCase 5

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 23 до 40 дБА, в столь широких же пределах изменяется и ее производительность. При питании вентиляторов напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума заметно возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (29 дБА) до повышенного (38 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения не превышает пороговых 40 дБА.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как приближающийся к пониженному уровню для жилого помещения в дневное время суток.

РежимНастольное размещение Напольное размещение
12 В40 дБА31 дБА
5 В23 дБАменее 20 дБА

Акустическая эргономика корпуса находится на весьма достойном уровне: при питании вентиляторов от 5 В шум низкий, а при питании от 12 В — хоть и сравнительно высокий, что вполне логично, но все же находящийся в комфортных пределах для жилого помещения в дневное время суток.

Качество вентиляторов можно оценить как среднее: стук привода прослушивается на расстоянии порядка 0,5 метра от вентилятора при питании последних от 5 вольт.


Цены

Средняя цена
Cooler Master MasterCase 5 T-13093586
Cooler Master MasterCase Pro 5 T-13093587
Розничные предложения
Cooler Master MasterCase 5 L-13093586-10
Cooler Master MasterCase Pro 5 L-13093587-10

Позиционирование и выводы

Модульный принцип, использованный разработчиками компании Cooler Master в корпусах MasterCase, мы считаем очень перспективным: владельцу нужно думать только о своих текущих потребностях, не принимая в расчет вероятные будущие модернизации, для которых можно будет докупить недостающие корпусные элементы.

А дальше всё будет зависеть от того, насколько доступными окажутся эти элементы к тому моменту, когда в них возникнет необходимость. И главное: речь мы ведем о российском рынке, который в плане поставок разного рода аксессуаров и дополнительных блоков к изделиям зачастую сильно отстает от европейского или североамериканского. Это не просто создает немалые проблемы для российского потребителя, но потенциально может подорвать саму идею модульности корпусов применительно к России.

Сам по себе Cooler Master MasterCase 5 и его модификация Pro 5 являются вполне добротными конструкциями, хорошо продуманными и достойно реализованными, к тому же обладающими высокой прочностью.

Пожалуй, единственный их недостаток — реальный, а не потенциальный — это малое количество внешних портов USB. Правда, на имеющихся в интернете фотографиях модификации MasterCase Maker 5 можно заметить еще и SD-картовод, что уже лучше, но этот вариант, как уже говорилось в начале обзора, потребителям пока не предлагается.

Отсутствие встроенного контроллера вентиляторов к минусам относить не будем: во-первых, далеко не всем он нужен; во-вторых, даже если нужен, то не факт, что предлагаемое решение устроит будущего владельца — зачастую штатные контроллеры бывают довольно примитивными, да к тому же рассчитанными на меньшее количество вентиляторов, чем позволяет установить сам корпус. Наконец, наличие двух пятидюймовых слотов с выходом на лицевую панель позволит установить самый продвинутый реобас.

Небольшое количество штатных вентиляторов, пожалуй, даже является плюсом: для очень многих возможных конфигураций компьютеров двух вентиляторов будет достаточно, а при наличии компонентов с очень высоким тепловыделением сборщику всё равно придется продумывать соответствующую систему охлаждения, и вовсе не факт, что при этом будут задействованы все штатные вентиляторы, а зачем тогда переплачивать за ненужное?


Корпус Cooler Master MasterCase 5 предоставлен на тест производителем
