TravelBook M620 — рабочая лошадка от MaxSelect



Растущий спрос на ноутбуки определяется не только, да, пожалуй, и не столько популярностью «топ-моделей» с высокопроизводительными процессорами и мощной графикой. Большую долю рынка занимают рабочие лошадки — ноутбуки, предназначенные для решения в основном офисных задач, в том числе в малом/домашнем офисе. Именно к такой категории относится MaxSelect TravelBook M620. В линейке присутствуют как модели на платформе Centrino, так и ноутбуки, оснащенные процессором Intel Celeron M. Поскольку немаловажным фактором для таких компьютеров является цена, мы решили протестировать «младщую» модель.

Технические характеристики ноутбука MaxSelect TravelBook M620 (заявленные производителем)

ПроцессорIntel® Pentium® M или Intel® Celeron® M Поддерживаются процессоры с ядром Banias от 1.3 до 1.7 ГГц и с ядром Dothan от 1.6 и выше Частота системной шины 400 МГц (на тестируемой модели — Celeron M 1.3 GHz)
ЧипсетIntel 855GME+ICH4-M
Оперативная памятьDDR-266/333, 2 SO-DIMM до 2048 МB (на тестируемой модели — 512МВ DDR333)
Дисплей15.0" c максимальным разрешением 1024х768
ВидеосистемаИнтегрированная
АудиосистемаAC'97-кодек Crystal CS4299, 2 колонки, микрофон
PC Cards слот 1xType II (CardBus)
Жесткий диск 20/30/40/60/80 GB, UDMA 66/100 (на тестируемой модели — Fujitsu MHT2060AH 60 GB)
Oптические устройстваВстроенный DVD/CDRW Combo (QSI CDRW/DVD SBW-241)
Порты ввода/вывода
  • 1 EPP/ECP параллельный порт
  • 1 инфракрасный порт
  • 1 линейный аудиовыход, совмещенный с S/PDIF
  • 1 линейный аудиовход
  • 1 VGA port/Mini D-sub 15-pin для подключения внешнего монитора
  • 1 видеовыход
  • 1 RJ11 Modem jack для подключения к телефонной линии
  • 1 RJ45 LAN Jack для подключения к локальной сети
  • 3 USB 2.0 порта
  • 1 IEEE 1394 порт
Card-readerSecureDigital / MultiMediaCard / MemoryStick
КоммуникацииEthernet 10/100
Факс-модем v.90 / v.92
Wi-Fi 801.11 b/g ready
Габариты и вес
  • 326 х 270 х 30 мм
  • 2.7 кг
Подсистема питания
  • Блок Li-Ion батарей 65.1 Вт-ч (8 элементов, 14.8 B, 4400 мА-ч)
  • 100–240В адаптер переменного тока 60 Вт (19 В, 3.16 А)

Все, что необходимо для работы, присутствует.

Комплектность поставки:

  • сам ноутбук
  • блок питания со шнуром
  • диск ALT Linux 2.3 Compact
  • Driver&Utility&Manual(русский) CD
  • диск Nero Express
  • диск CyberLink PowerDVD
  • гарантийный талон
  • описание Alt Linux

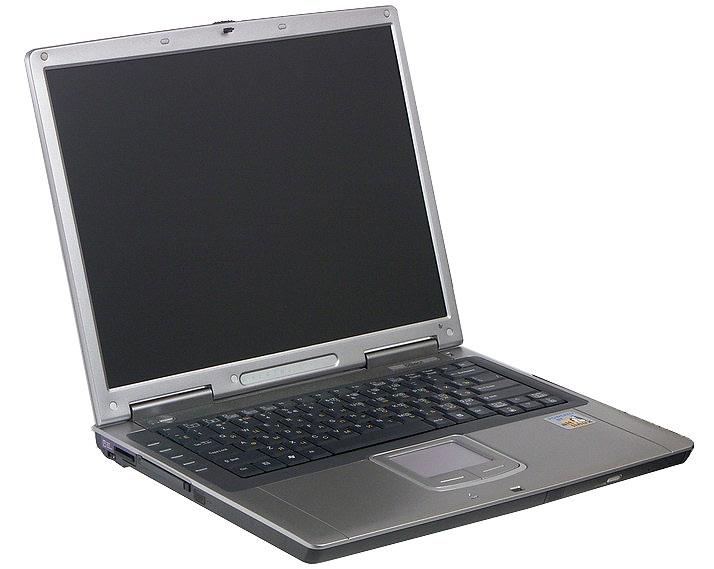

Первые впечатления


Платформа, на которой построен ноутбук, достаточно широко распространена и хорошо известна. Отмечу правда, что внешность ноутбука претерпела долстаточно глубокий «фейслифтинг», что явно пошло ей на пользу (сравните, например, с Prestigio Nobile 151C). Цветовое решение мне также понравилось — ноутбук выглядит строго, но не скучно.

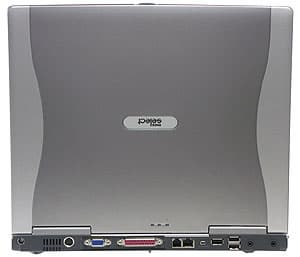

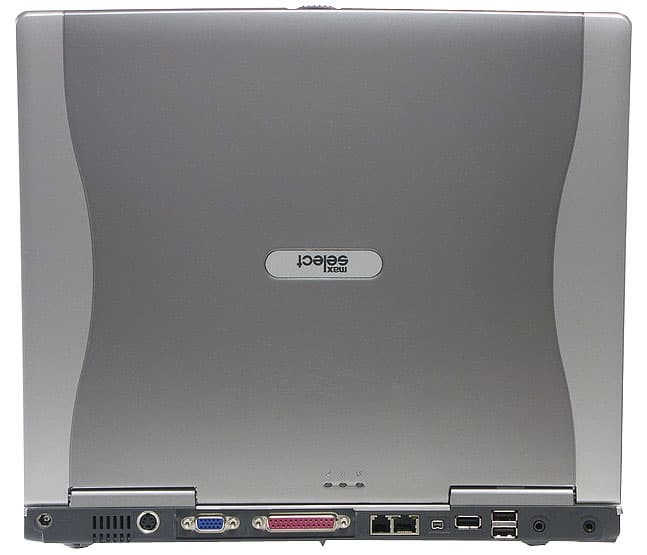

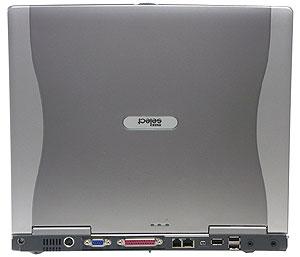

Почти все разъемы расположены на заднем торце. Слева направо:

  • разъем для подключения источника питания
  • видеовыход
  • выход на внешний монитор
  • параллельный порт
  • разъем для подключения к телефонной линии
  • разъем для подключения к локальной сети
  • порт IEEE1394
  • три порта USB
  • линейный аудиовыход
  • линейный аудиовход

Расположение разъемов не самое удачное — сложно работать с USB портами (кстати, до сих пор не пойму, что мешало установить четвертый), и, особенно, с разъемом IEEE1394. Параллельный порт по нынешним временам просто лишний.

Спереди на корпусе расположены защелка крышки и комбо-драйв.

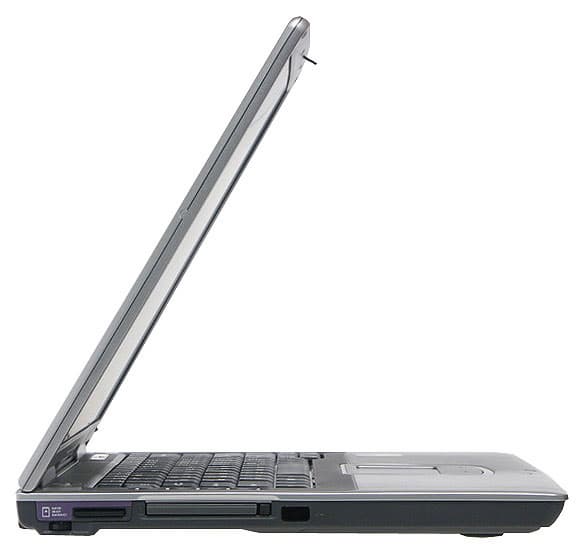

Левая боковина практически полностью отдана картам. Здесь расположены

  • картовод
  • регулятор громкости (под ним)
  • слот PC-Card
  • окошко ИК-порта

Все логично, возражений нет.

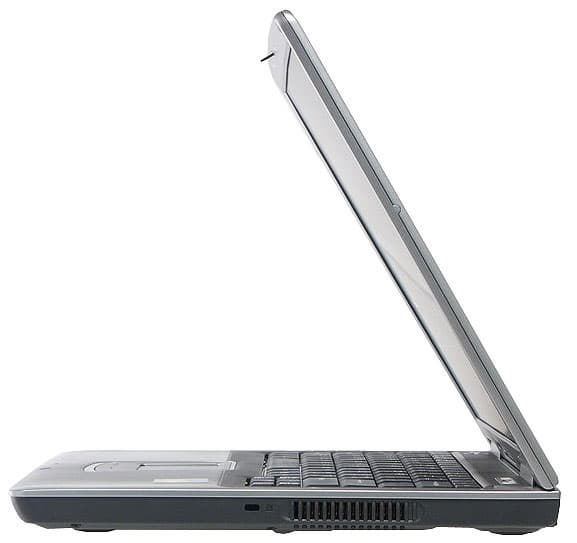

А вот правая боковина — «голая». Такое ощущение, что модель спроектирована для левшей.

В целом расположение разъемов не понравилось. Комбо-драйв спереди вроде бы удобнее при настольной работе, но вот подключать мышь и тянуть провод позади ноутбука на правую сторону неудобно. Такое ощущение, что разработчики предполагали, что компьютер будет установлен «раз и навсегда».

Эргономика и удобство работы

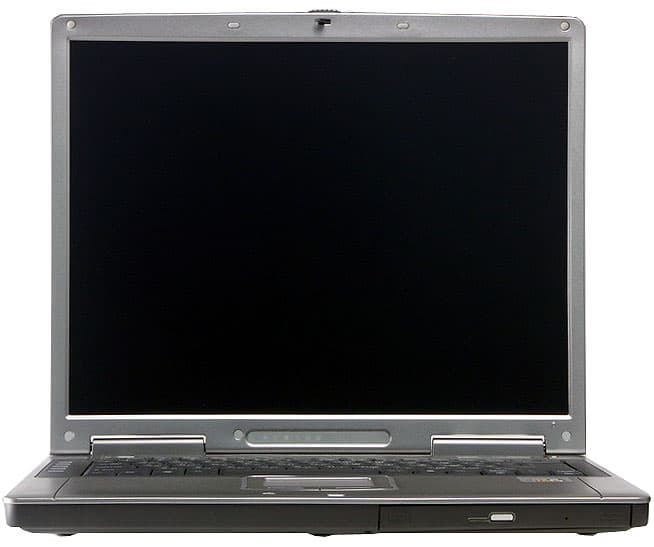

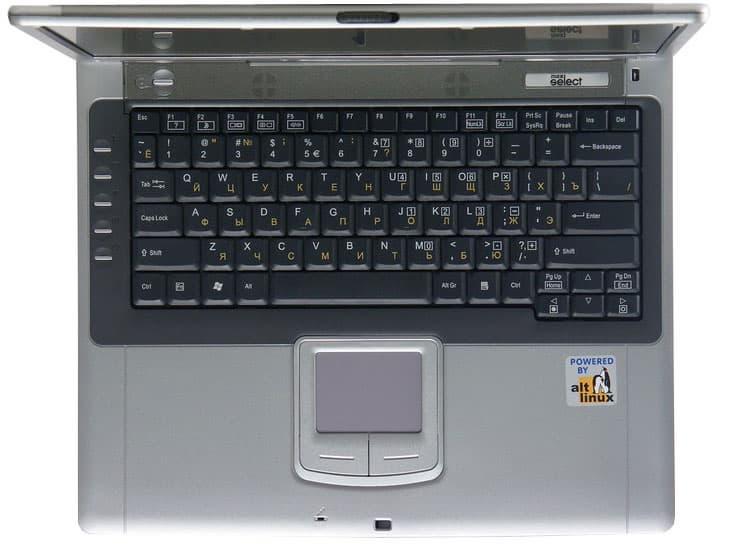

Открываем крышку.

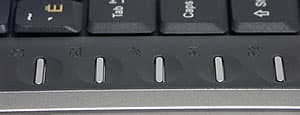

Панель кнопок быстрого вызова приложений расположена слева сбоку, из-за чего пришлось уменьшить размер клавиатуры и оказался «съеден» правый столбец клавиш. На мой взгляд, не самое удачное решение. Все-таки удобство клавиатуры важнее.

Сама панель достаточно стандартная. Тачпэд обычный, сказать про него, в общем-то нечего. Кнопки скроллинга отсутствуют, что сейчас почему-то широко распространено.

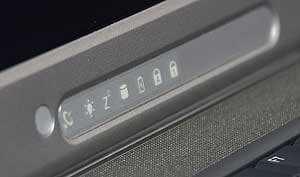

Индикаторный блок достаточно стандартный и удобный. Важнейшие индикаторы выведены на крышку.

Динамики расположены над клавиатурой очень близко друг от друга, поэтому насладиться стереоэффектом не получится.

Еще одно замечание — открывать трей комбо-драйва достаточно неудобно. Передняя панель скошена, поэтому кнопку «Eject» приходится нащупывать где-то в глубине.

В целом создается впечатление достаточно добротной бюджетной модели. Celeron M здесь как раз к месту.

Сервис и поддержка пользователей

Гарантия на ноутбуки MaxSelect — 2 года. Адрес центральныого московского сервисного центра: Москва, ул. Можайский Вал, д.1 (м. «Киевская»). Адреса сервисных центров в других городах указаны на сайте MaxSelect, там же находится форма онлайновой поддержки, которая работает в будни.

Ремонт и модернизация

Модернизация ноутбука может производиться самостоятельно даже в течении гарантийного срока (!!!). Пользователь может самостоятельно заменить комплектующие, доступ к которым осуществляется без разборки корпуса. Естественно, гарантия при этом на замененные детали не распространяется.

Тестирование ноутбука

Производительности ноутбука достаточно для абсолютного большинства офисных приложений. Для интересующихся приведу цифры.

BAPCo/MadOnion MobileMark 2002 Productivity workload (Performance rating) 160
BAPCo/MadOnion MobileMark 2002 Productivity workload (Average response time) 1,23 sec
BAPCo/MadOnion MobileMark 2002 Productivity workload (Battery life rating) 231 minutes
BAPCo/MadOnion MobileMark 2002 Reader workload (Battery life rating) 254 minutes

Время автономной работы составило порядка четырех часов, что можно считать хорошим результатом, учитывая «урезанные» возможности энергосбережения Celeron M.

BAPCo/MadOnion SysMark 2002 148
BAPCo/MadOnion SysMark 2002 Office Productivity 137
BAPCo/MadOnion SysMark 2002 Internet Content Creation 159

Производительность в тесте Internet Content Creation невелика, что и ожидалось.

MadOnion 3DMark 2001
(32 bit color, 32 bit Texture Format, 24 bit Z-buffer depth, Frame Buffer — Double buffering, Software T&L, Game Performance)
Разрешение640х480800х6001024х768
3DMark Result303724811857

Тест матрицы

Как и обещали, продолжаем тестировать матрицы ноутбуков. Пока рассматривались матрицы бюджетных моделей (их просто больше на рынке). Тестирование производится в соответствии с методикой, разработанной для LCD-мониторов. Подробно с ней можно ознакомиться здесь.

Определение времени отклика

Измерения времени отклика проводилось с использованием разработанного нами программно-аппартного комплекса. Для начала были проведены измерения в соответствии с рекомендациями ANSI (при переключении черного поля на белое и обратно измеряется время перехода от 10% до 90% яркости, при этом яркость черного поля принимается за 0%, а яркость белого — 100%) для заводских установок матрицы (в случае с ноутбуками, яркость устанавливается на максимум).

Время отклика, мс
вкл. выкл. сумма
13,1 4,4 17,5

На данный момент эта матрица — самая быстрая из исследованных. Посмотрим, скажется ли это в дальнейших тестах.

Дополнительно мы измерили времена отклика при переходе между полутонами. Очевидно, что скорость переключения черно-белых полей играет роль только в одном случае: при прокрутке черного текста на белом фоне. Смазанность объектов при просмотре фильмов и при виртуальном сражении определяется скоростью перехода между полутонами. К сожалению, у ANSI нет методики, описывающей процедуры таких измерений. Поэтому, во-первых, производители матриц и мониторов могут сознательно обеспечивать малые черно-белые времена отклика, не заботясь о полутоновых переходах, а, во-вторых, отсутствие стандартов затрудняет адекватное сравнение скоростей полутоновых переходов, полученных независимыми тестовыми лабораториями. измерять время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). С шагом в 10% мы провели эти измерения, результаты представлены на графиках.

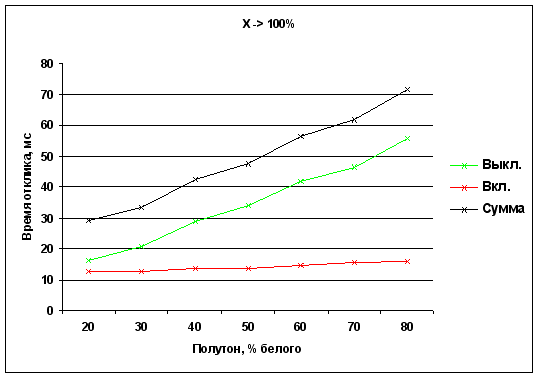

Времена отклика при переходе от полутона X до белого

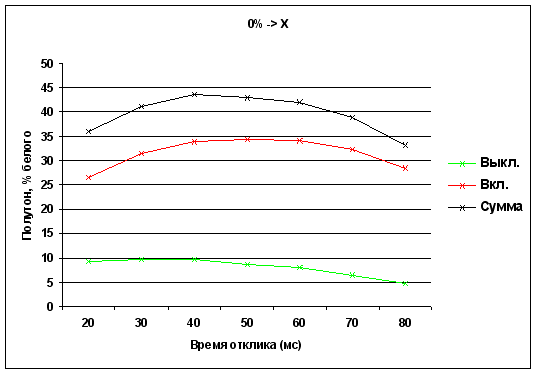

Времена отклика при переходе от черного до полутона X


Времена отклика при переходе между полутонами в окрестности X, отстоящими от X на 10%

Как видно, время отклика при переходе между полутонами значительно превышает время черно-белых переходов. При этом замена белого на серый увеличивает время включения, а черного на серый — время выключения. Объяснение этому можно найти здесь. По результатам измерений сколько-нибудь заметного преимущества у матрицы MaxSelect TravelBook M620 уже нет.

Оценка яркости и качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. В таблице приведены: яркость белого поля, а также цветовая температура на участках шкалы серого, полученные при максимальной яркости матрицы.

Цветовая температура на различных участках шкалы серого, К Яркость, кд/м2
50% 75% 100%
9220 7570 6380 77,7

В яркости исследуемая матрица проигрывает.

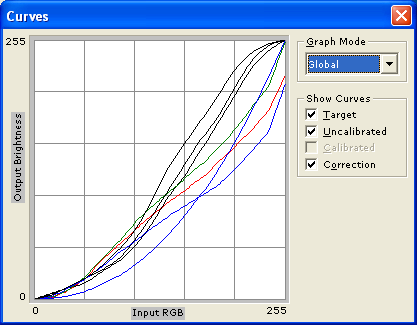

Приведены также графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно красная, синяя и зеленая линии).

Измерение равномерности черного и белого полей и углов обзора

Для измерения яркости небольшого участка экрана в заданном направлении мы изготовили высокочувствительный узконаправленный (4+/-0,5 градуса) датчик. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Измерения проводились при заводских настройках монитора. Аппроксимированные поверхности яркости черного и белого полей и контрастности (отношения яркости белого к яркости черного) показаны на рисунках.

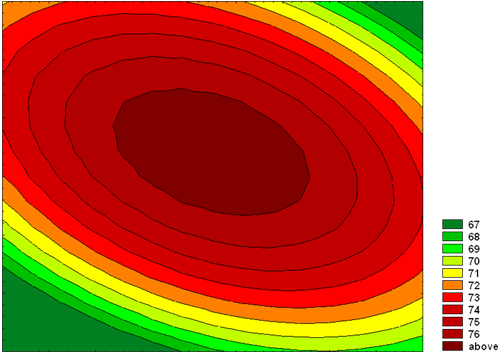

Поверхность, построенная по значениям яркости белого поля. Изолинии через 1 кд/м2

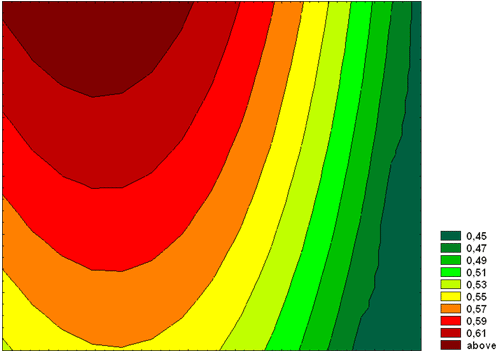

Поверхность, построенная по значениям яркости черного поля. Изолинии через 0,02 кд/м2

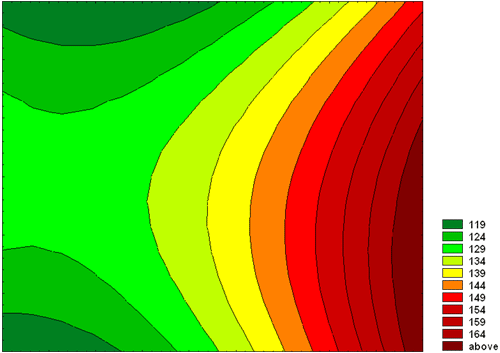

Поверхность, построенная по значениям контрастности. Изолинии через 5 единиц

В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
яркость черного поля 0,55 кд/м2 -14,9 17,9
яркость белого поля 73,3 кд/м2 -11,4 6,3
контрастность 134:1 -20,4 18,4

Чтобы выяснить, как меняется яркость монитора при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в двух направлениях — вертикальном и горизонтальном. Результаты — на графиках ниже.

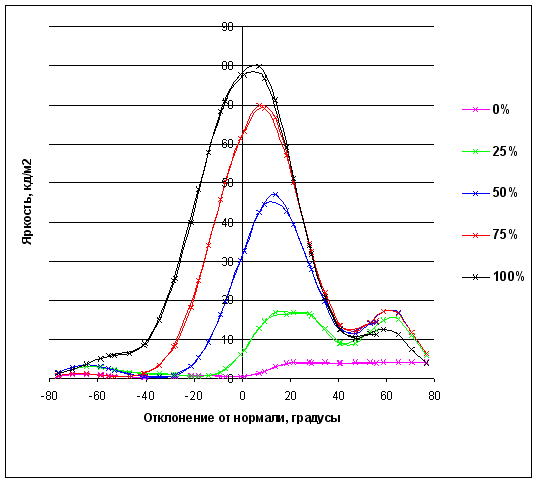

Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — вниз, положительные значения — вверх) от нормали к экрану в вертикальной плоскости

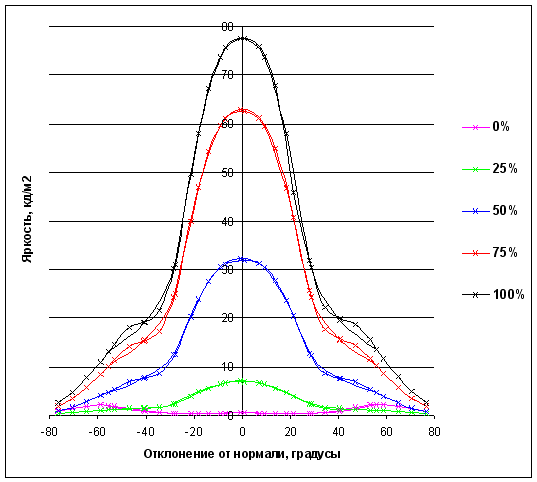

Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — влево, положительные значения — вправо) от нормали к экрану в горизонтальной плоскости

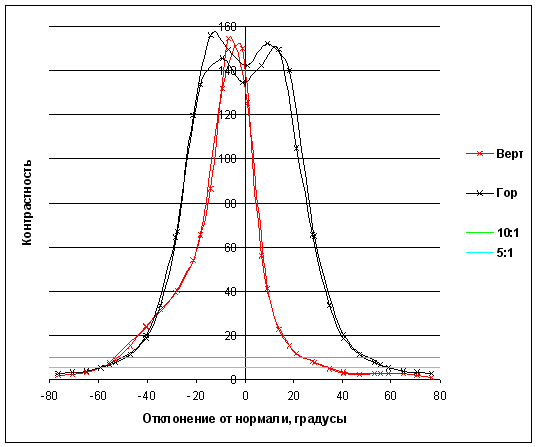

Зависимость контрастности (отношения яркости белого поля к яркости черного) в центре экрана от отклонения оси датчика (отрицательные значения — влево или вниз, положительные значения — вправо или вверх) от нормали к экрану в вертикальной и горизонтальной плоскостях. Зеленая линия — отношение 10:1, голубая — 5:1

Похоже, что начинает вырисовываться общая картина для ноутбучных матриц (по крайней мере, бюджетных). Правда, у исследуемой матрицы несколько лучше ситуация с углами «вниз» — полутона инвертируются (пересекаются 0, 25 и 50%) «только» при отклонении на 30°. При отклонении вверх слияние графиков 100% и 75% происходит при 20°, 100, 75 и 50% — при 40 градусах.

По горизонтали при отклонении ±40 градусов смотреть еще можно, дальше начинается засветка черного поля.

Контрастность, опять же, быстро падает при отклонении от перпендикуляра к экрану.

Углы обзора:
при CR = 5:1 вертикальные: -60 +35 = 95, горизонтальные -60 +60 = 120
при CR = 10:1 вертикальные: -55 +25 = 80, горизонтальные -45 +45 = 90

Общий итог. Выводы

На мой взгляд, MaxSelect TravelBook M620 стоит покупать именно в комплектации, близкой к минимальной. Это именно «рабочая лошадка», правда, к чести производителя, надо заметить, что дизайн все-таки был облагорожен.

Хотя, как обычно, в линейке есть модели и для тех, кто хочет получить Centrino «по полной программе». Полный список доступных конфигураций можно посмотреть на сайте компании.

Средние текущие цены (количество предложений) на MaxSelect TravelBook M620 (в конфигурации, близкой к побывавшей на тестировании, но с жестким диском объемом 40 GB) в московской рознице:   Н/Д(0)

Редакция выражает благодарность компании Атлантик компьютерс за предоставленный ноутбук
