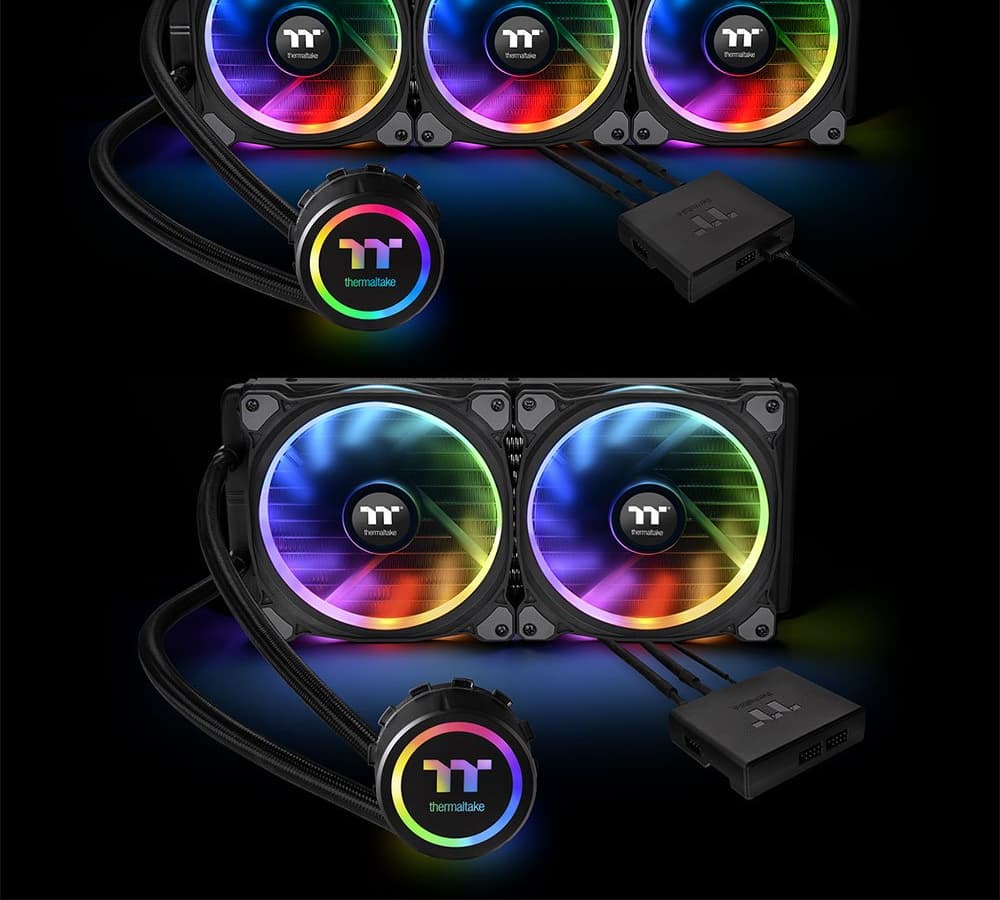

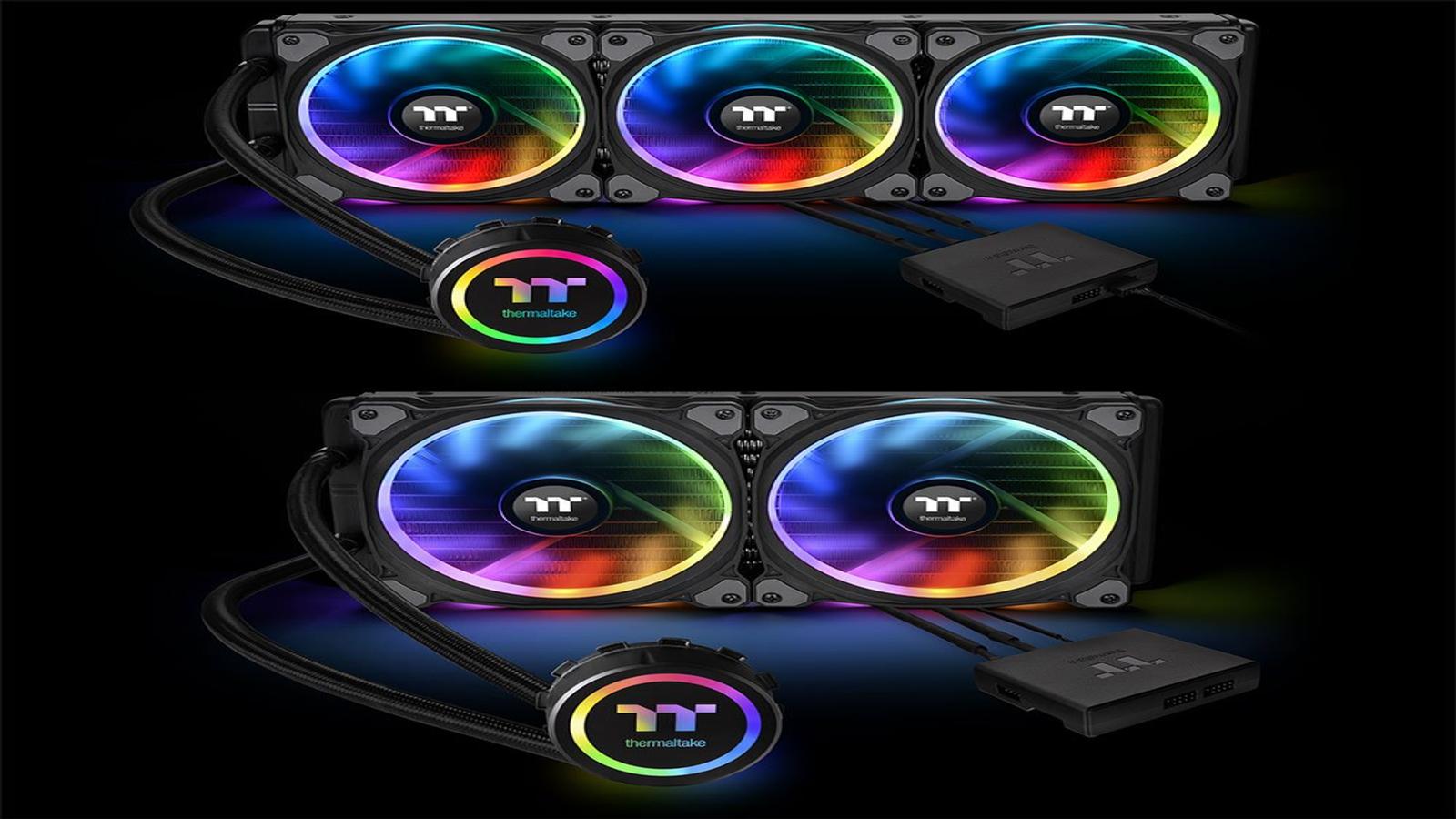

Обзор СВО Thermaltake Floe Riing RGB 280 TT Premium Edition и Floe Riing RGB 360 TT Premium Edition

1390
1390
1188
1188

Паспортные характеристики, комплект поставки и цена

Производитель Thermaltake
Семейство Floe Riing RGB TT Premium Edition
Модель 280 360
Код модели CL-W167-PL14SW-A CL-W158-PL12SW-A
Тип системы охлаждения Жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость Материнские платы с процессорными разъемами Intel: 2066, 2011-3, 2011, 1366, 1156, 1155, 1151, 1150; AMD: AM4, FM2, FM1, AM3+, AM3, AM2+, AM2
Тип вентиляторов Осевой (аксиальный), 2 шт. Осевой (аксиальный), 3 шт.
Модель вентилятора A1425S12S-2 A1225S12S
Питание вентилятора 12 В, 0,7 А, разъем 4 контакта (общий, питание, датчик вращения, управление ШИМ) + 4 контакта (светодиодная подсветка)
Размеры вентилятора 140×140×25 мм 120×120×25 мм
Скорость вращения вентилятора 500—1400 об/мин 650—2200 об/мин
Производительность вентилятора 38,3—107 м³/ч ( 22,57—63,19 фут³/мин.) 24—72 м³/ч ( 14,2—42,34 фут³/мин.)
Статическое давление вентилятора 0,20—1,53 мм вод. ст. 0,17—1,54 мм вод. ст.
Уровень шума вентилятора 19,8—27,2 дБA 19,8—24,7 дБA
Размеры радиатора 280×120×27 мм 360×120×27 мм
Материал радиатора Алюминий
Материал гибкой подводки Резиновые шланги в оплетке
Длина гибкой подводки 326 мм
Помпа Интегрирована с теплосъемником
Питание помпы От 3-контактного разъема для вентилятора (общий, питание, датчик вращения), 12 В
Скорость вращения ротора помпы 3600 об/мин
Материал теплосъемника Медь
Термоинтерфейс теплосъемника Нанесенная термопаста
Подключение Помпа: в 3(4)-контактный разъем (общий, питание, датчик вращения) для вентилятора на материнской плате и в 9-контактный разъем (4 контакта — светодиодная подсветка) в контроллере. Вентиляторы: 9-контактный разъем (общий, питание, датчик вращения, управление ШИМ и 4 контакта — светодиодная подсветка) в контроллер. Контроллер: к внутреннему разъему USB 2.0 на материнской плате и к 4-контактному разъему Peripheral Connector («Molex») от БП.
Особенности
  • Многоцветная и многозонная статичная или динамичная подсветка вентиляторов и помпы
  • ПО Riing Plus RGB для ПК и мобильных устройств для управления и контроля
  • Шланги и кабели от вентиляторов в оплетке
  • 2 года гарантии
Комплект поставки
  • Соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • Вентилятор, (2 шт. для модели 280 и 3 шт. для 360)
  • Контроллер и кабели для него
  • Две площадки с клейким слоем
  • Комплект креплений помпы на процессор*
  • Комплект креплений вентиляторов на радиатор и радиатора в корпус
  • Руководство по установке
Страница продукта на сайте производителя Floe Riing RGB 280 TT Premium Edition Floe Riing RGB 360 TT Premium Edition
Цена в фирменном магазине 184,90 евро 224,90 евро

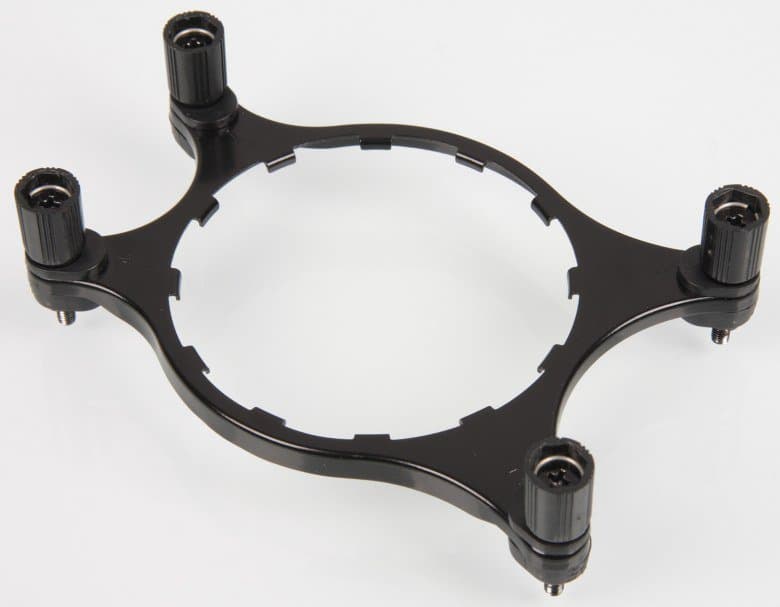

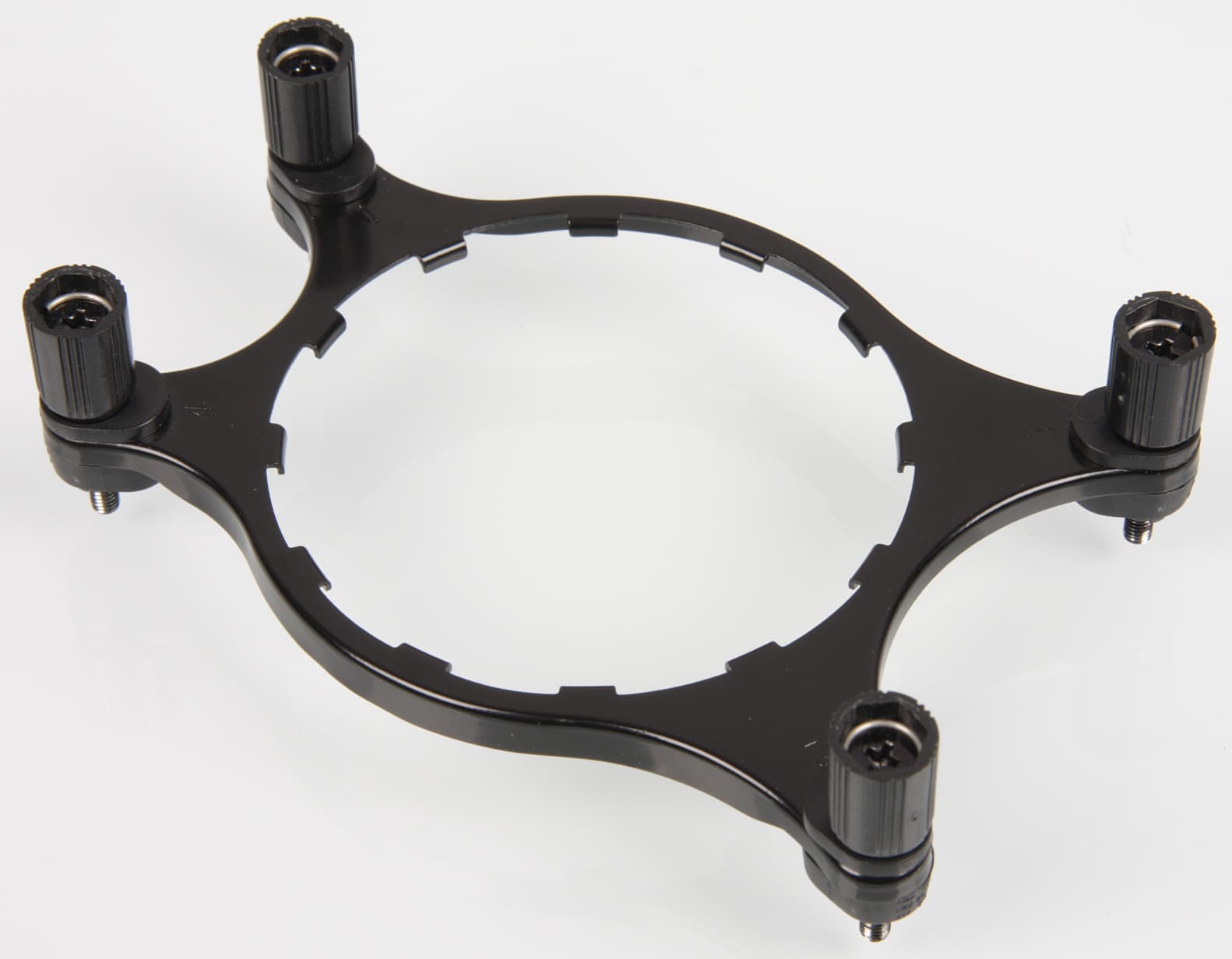

* рамка помпы для процессоров AMD Ryzen Threadripper поставляется в комплекте с процессором

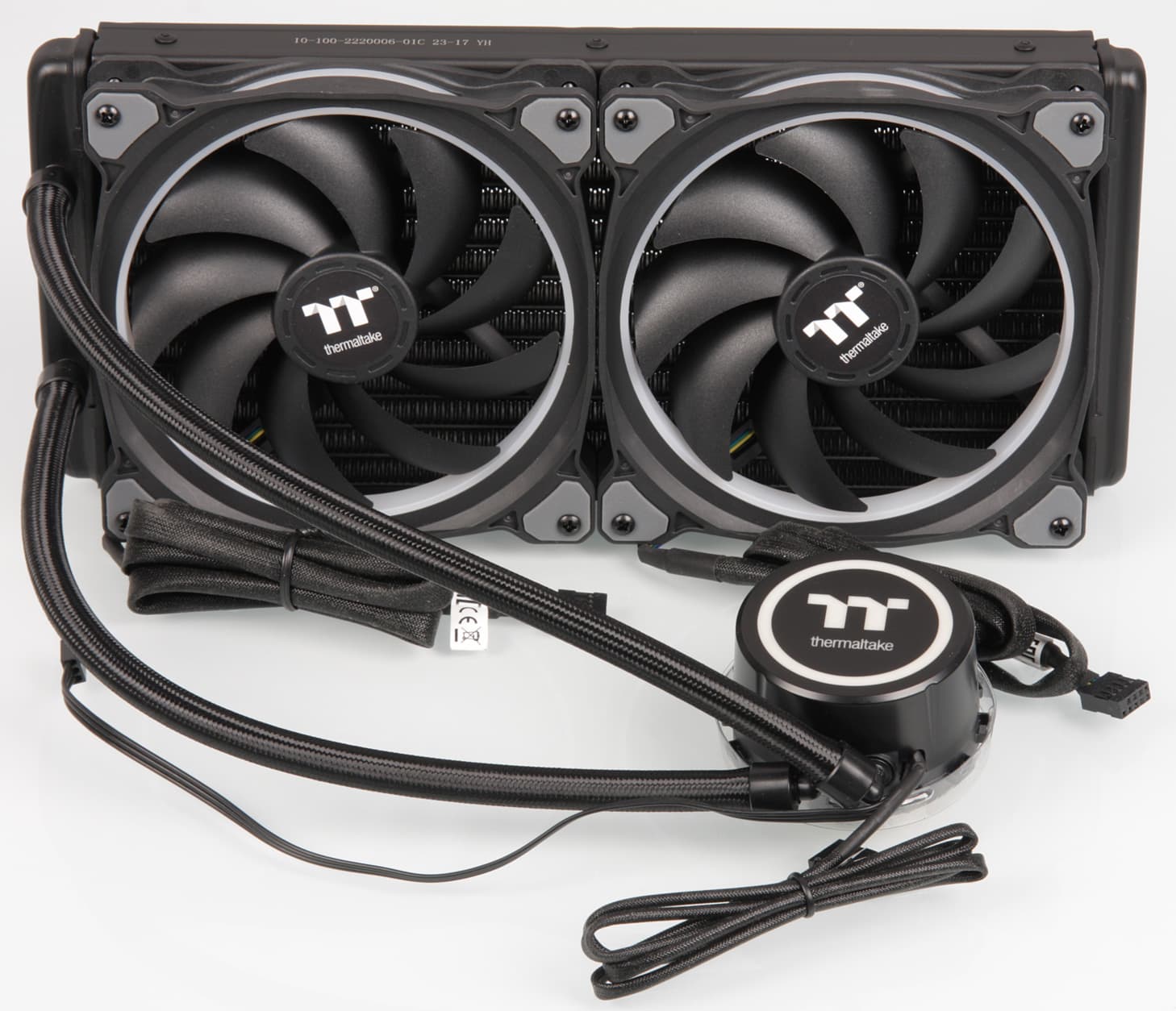

Floe Riing RGB 280 TT Premium Edition

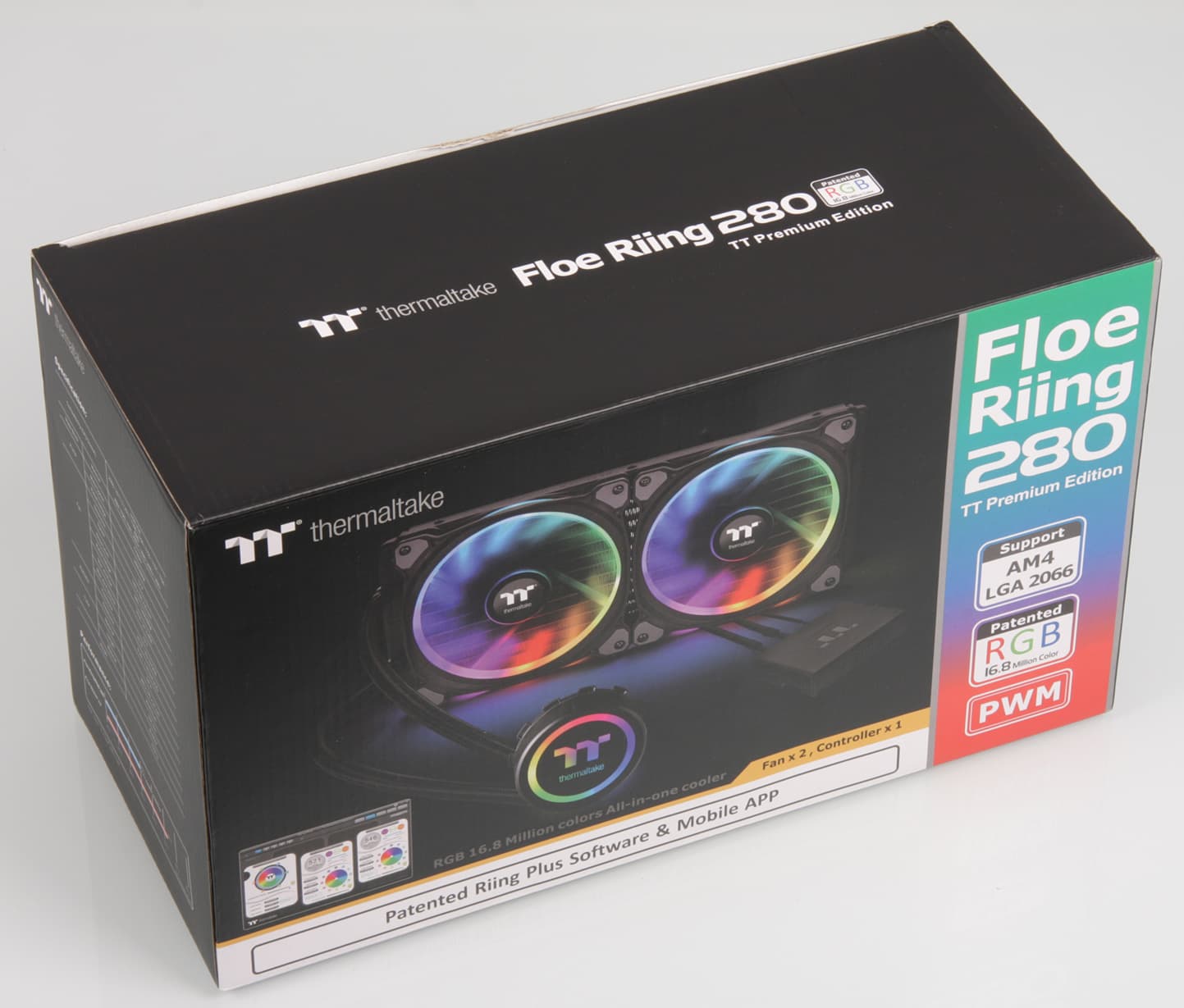

Поставляется система жидкостного охлаждения в красочно оформленной картонной коробке из гофрированного картона, на внешних плоскостях которой не только изображен сам продукт, но и приведено его описание, перечислены некоторые особенности и технические характеристики (что-то есть и на русском языке, качество перевода хорошее), а также немного рассказано про программное обеспечение и режимы подсветки. Для защиты и распределения деталей используются форма из папье-маше, чехлы из картона и пластиковые пакеты. Подошва теплосъемника и термопаста на ней защищены колпаком из прозрачного пластика.

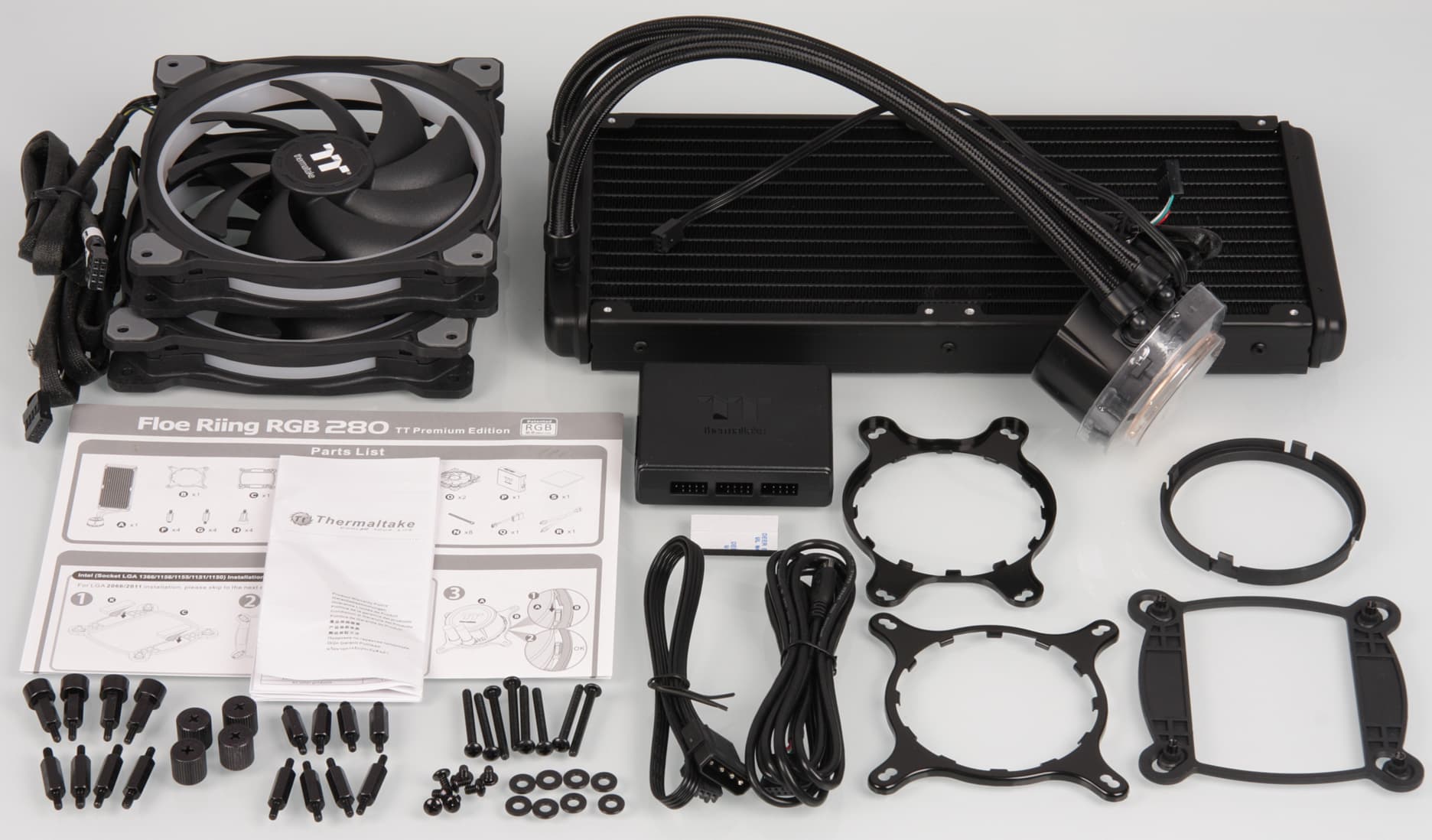

Внутри находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа, контроллер и кабели к нему, а также инструкция по установке и описание гарантии.

Инструкция с надписями на английском, но она в основном в картинках, поэтому понятна и без перевода. На сайте компании есть полное описание кулера и ссылки на PDF-файлы с инструкцией.

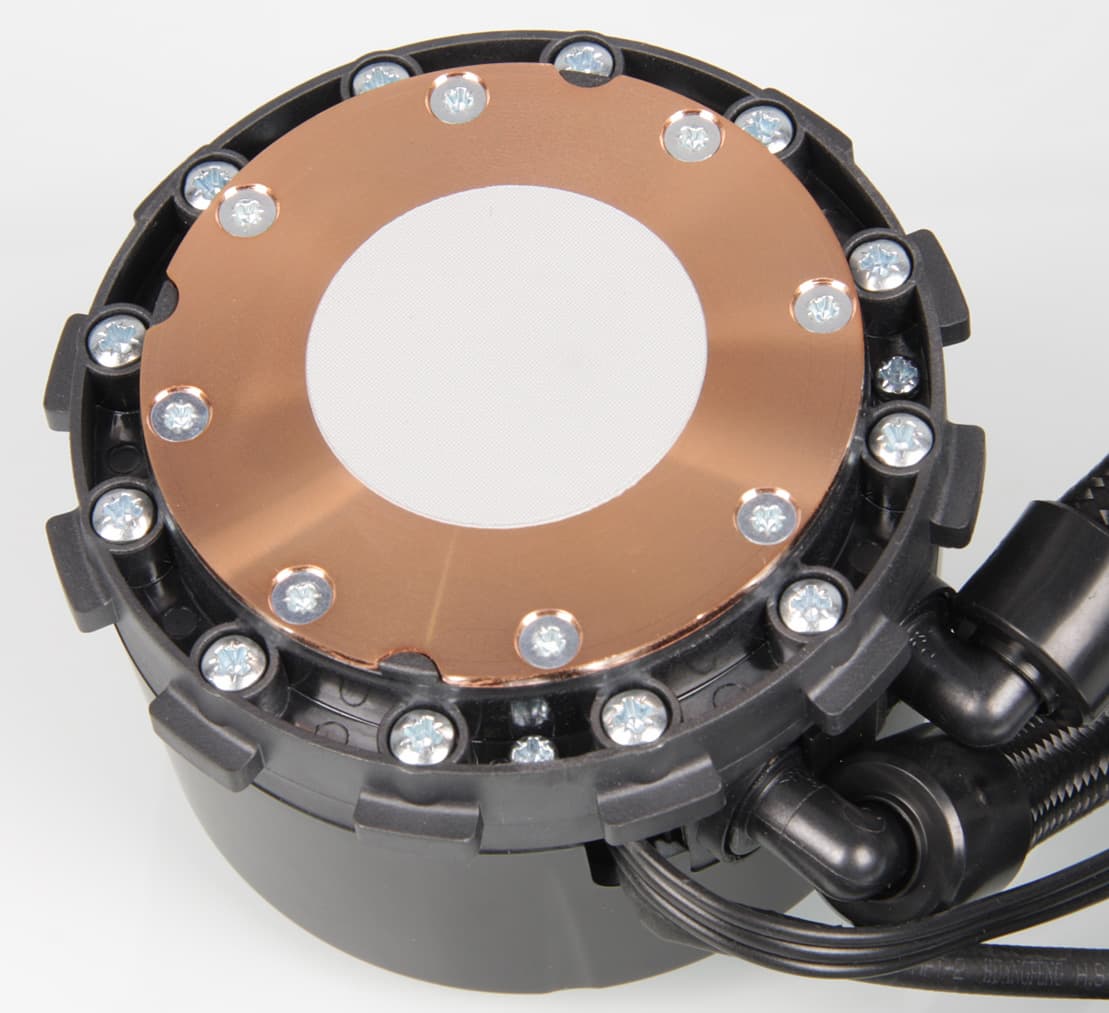

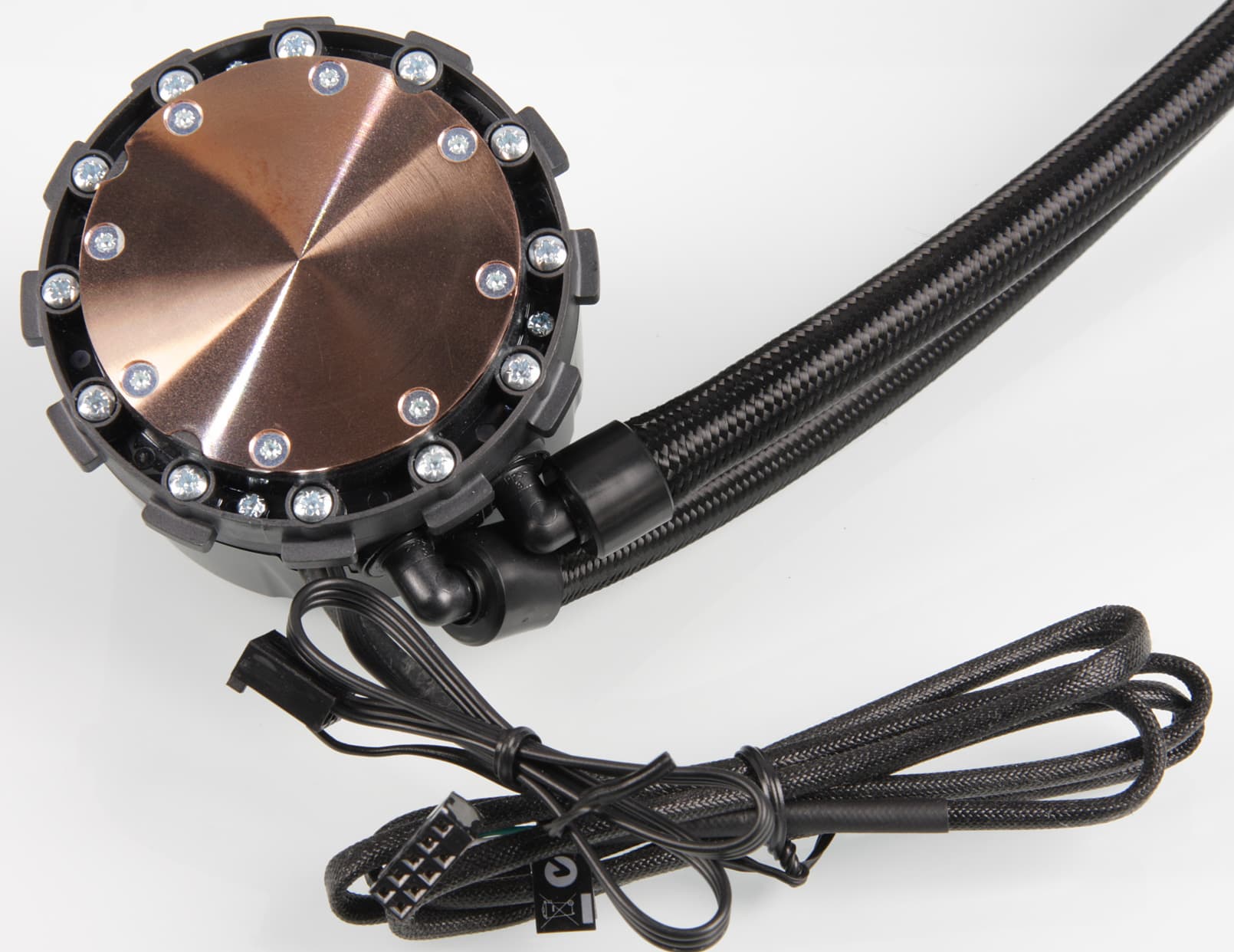

Система герметичная, заправлена, и готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность имеет очень мелкую сглаженную концентрическую проточку, как будто она сточена на токарном станке и слегка отполирована. К центру поверхность выпуклая с перепадом порядка 0,5 мм.

Диаметр этой пластины — 54 мм, а внутренняя часть, ограниченная отверстиями, имеет диаметр примерно 44 мм. Центральную часть медного основания занимает нанесенная тонким слоем термопаста. Запаса для ее восстановления в комплекте поставки, к сожалению, нет. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

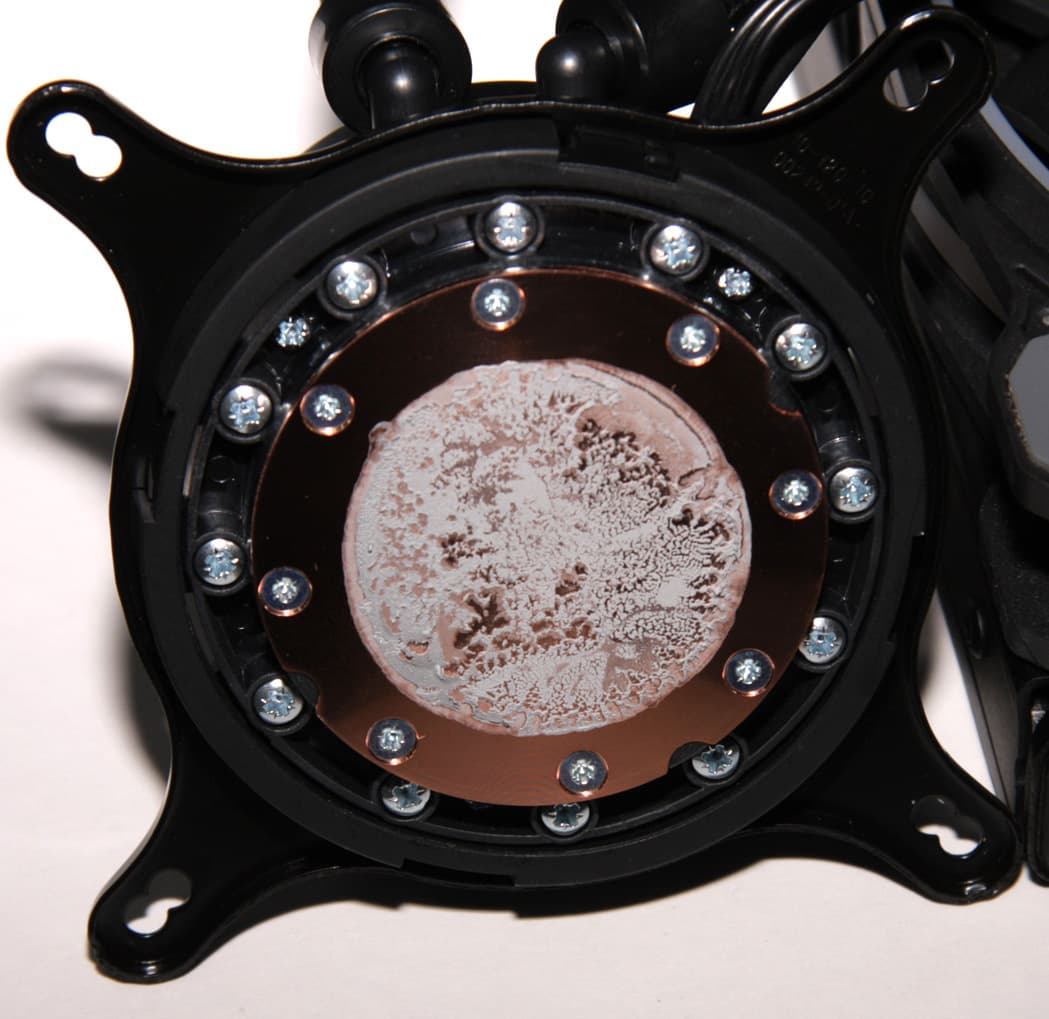

И на подошве помпы:

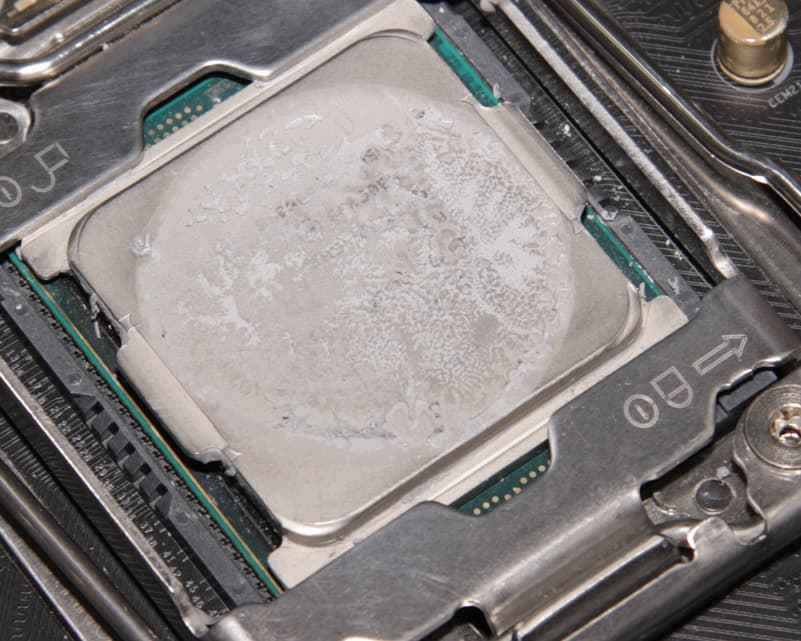

Видно, что термопаста распределилась очень тонким слоем в круге, не доходящем до углов плоскости крышки процессора. Вряд ли это отрицательно сказывается на работе кулера, так как считается, что важнее хорошо охлаждать именно центральную часть крышки процессора. Особо мнительные могут, конечно, чуть добавить термопасты из собственных запасов или удалить заводскую и использовать другую. Но в любом случае из-за выпуклой подошвы ближе к краю слой термопасты будет толще, а значить и пользы от добавки термопасты будет немного.

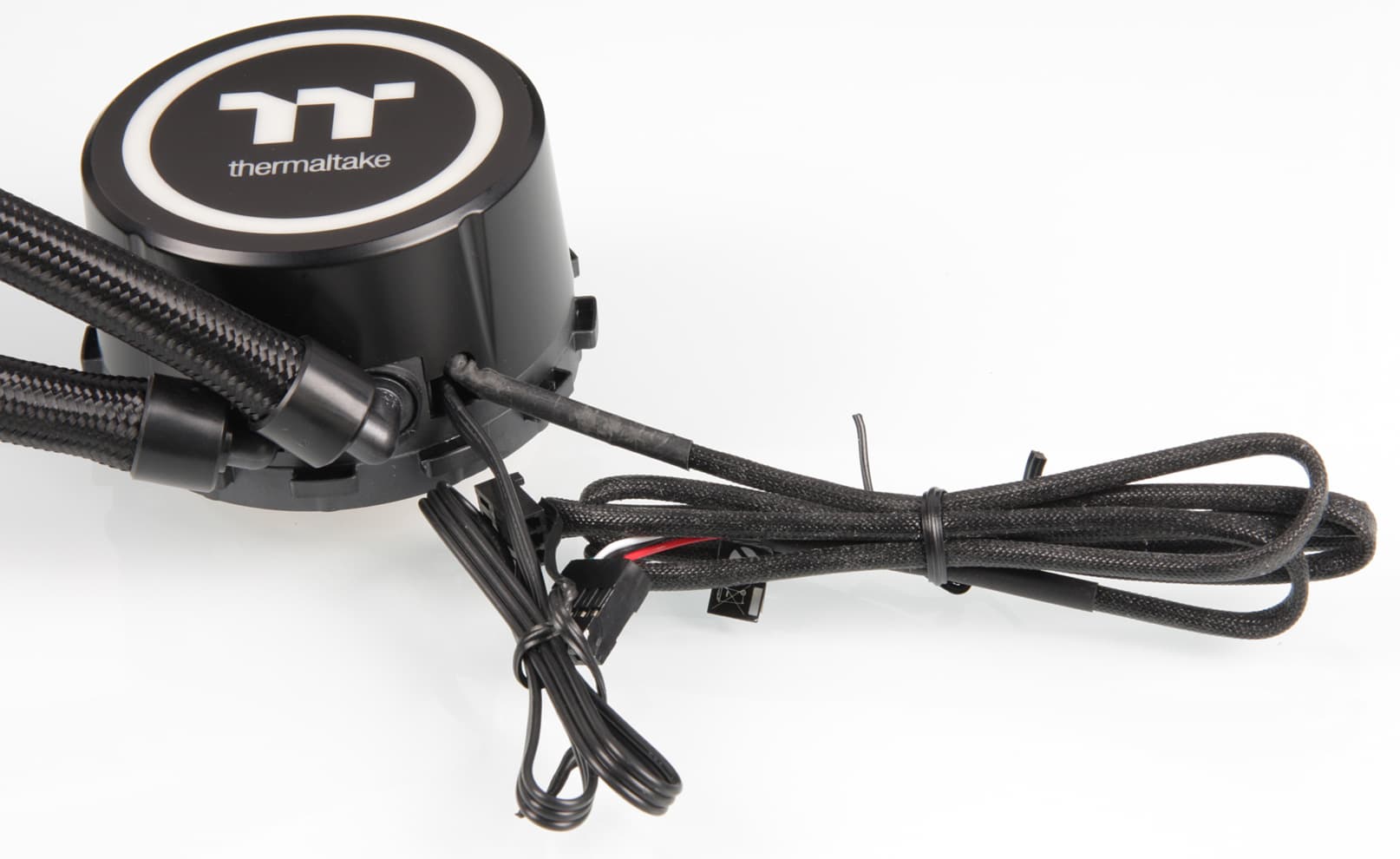

Корпус помпы изготовлен из твердого черного пластика. Сверху помпа закрыта крышкой-колпаком из менее прочного черного пластика с матовой поверхностью. На верхней плоскости этой крышки есть вставки из полупрозрачного молочного пластика, образующие кольцо, логотип и название компании.

Эти вставки подсвечиваются изнутри многоцветной подсветкой, состоящей из шести независимых зон (видимо, используются RGB-светодиоды с адресацией, расположенные по кругу).

Отметим, что помпа имеет байонетный крепеж, который используют ряд производителей систем охлаждения. Диаметр помпы по выступающим ушкам байонета составляет 72 мм, а высота от подошвы теплосъемника - 44 мм. Длина кабеля к разъему для вентилятора на материнской плате 28,5 см, а кабеля в пластиковой оплетке, которым помпа подключается к контроллеру — 88 см. Отметим, что оплетка имеет напоминающую каучук пропитку, поэтому кабель в ней за все цепляется. Шланги имеют длину 30,5 см, внешний диаметр шлангов примерно 11 мм. Пластиковая оплетка шлангов уже без пропитки, но все равно она не очень скользкая.

Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. Радиатор изготовлен из алюминия и снаружи имеет черное матовое не очень стойкое покрытие. Габариты радиатора — 312,5×140×27 мм.

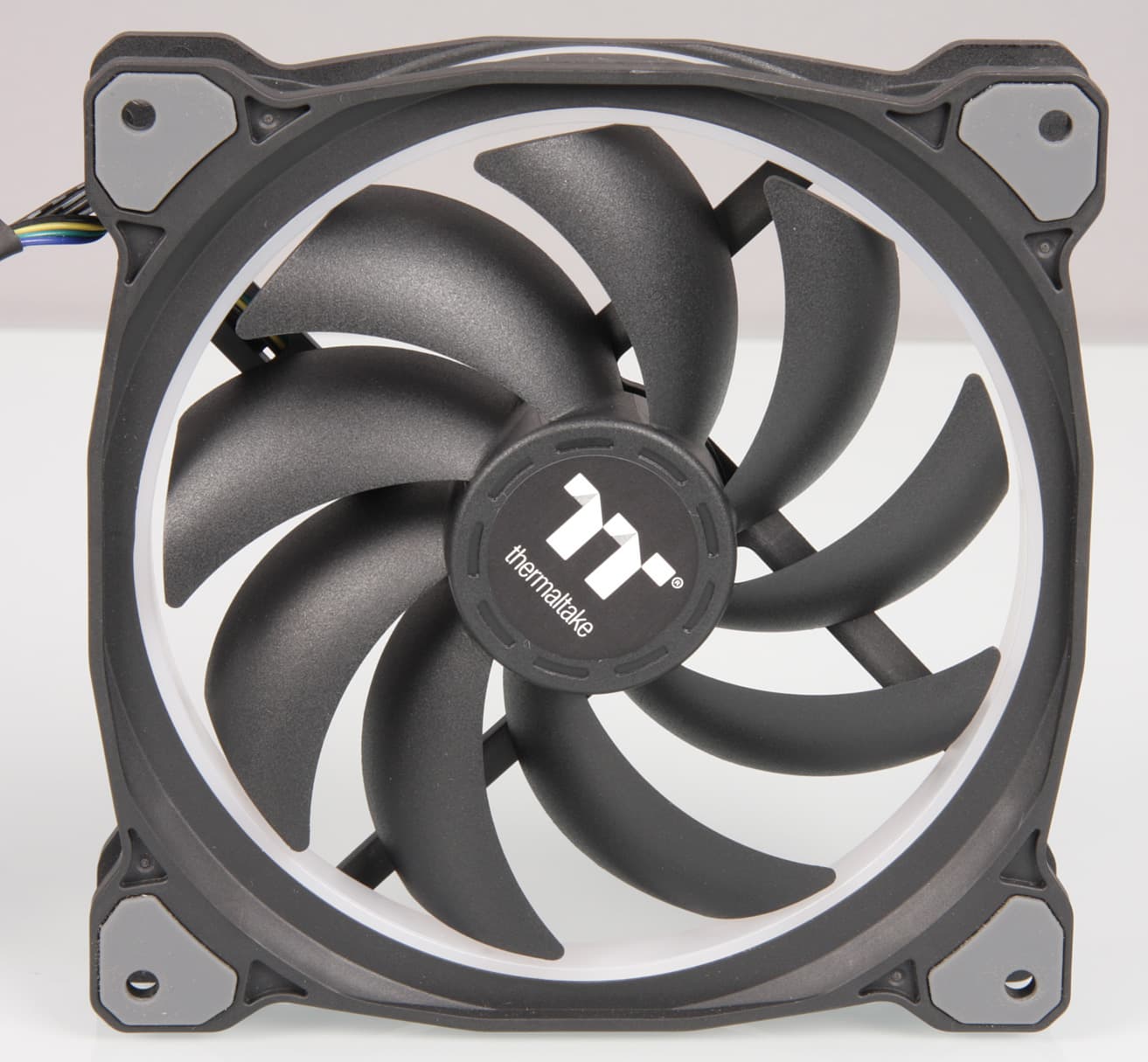

Вентиляторы напоминают те, что встретились нам в комплекте Riing 12 RGB Radiator Fan TT Premium Edition, но все же они различаются.

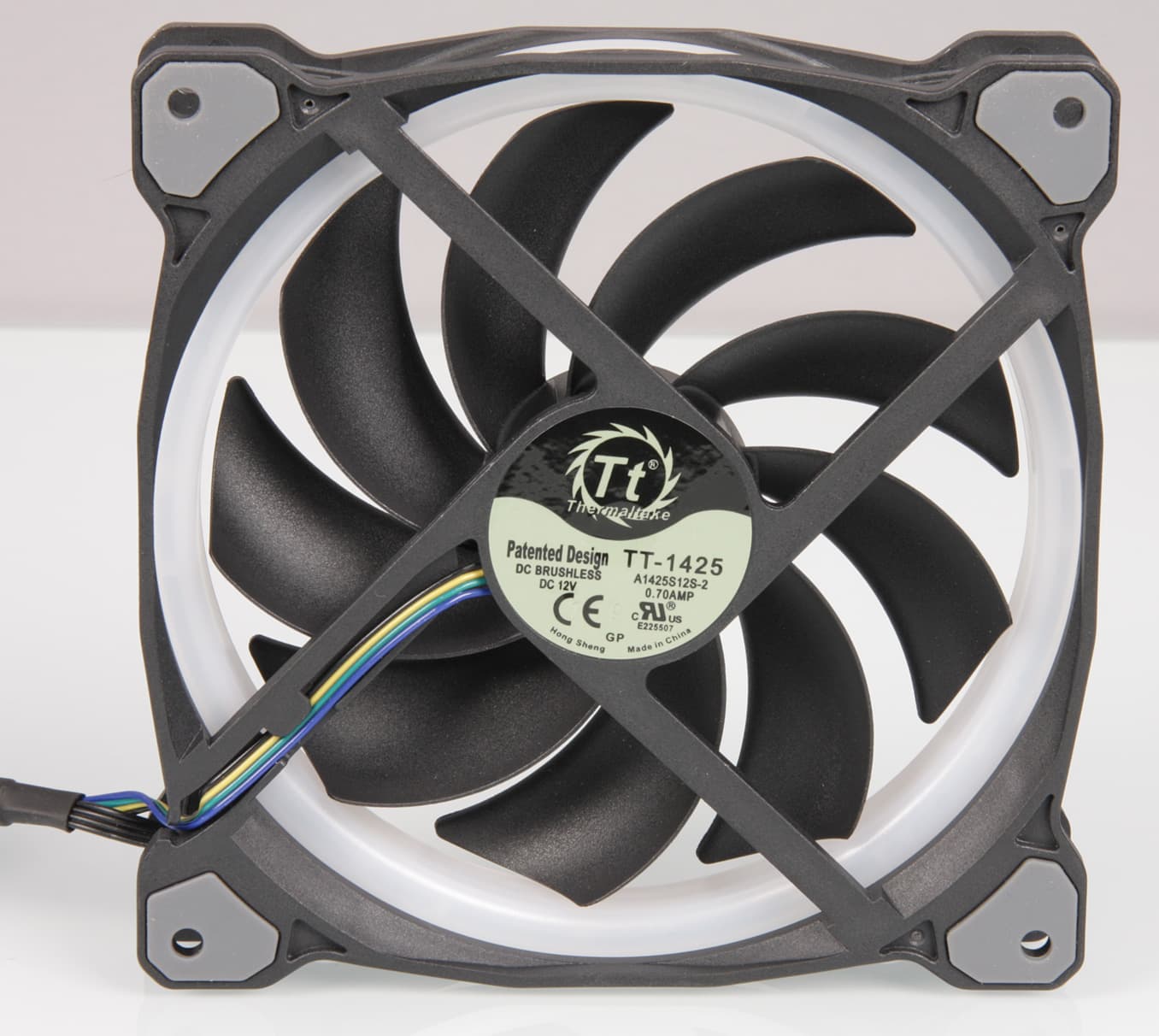

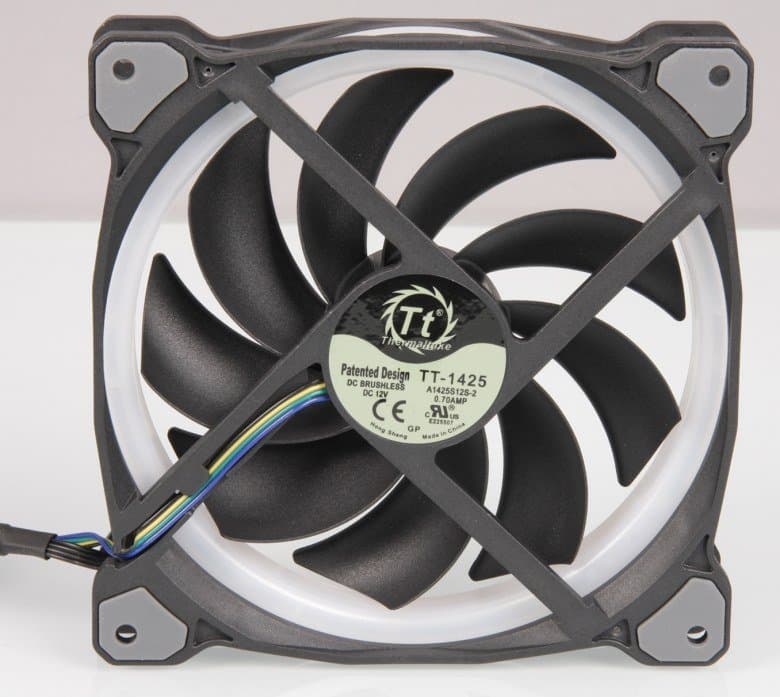

Рамка вентилятора состоит из двух половинок, которые между собой зажимают светорассеиватель из белого полупрозрачного пластика. Светорассеиватель видно как снаружи, так и изнутри, при этом он еще выступает внутрь обода вентилятора. В светорассеиватель с равным шагом вмонтированы 12 многоцветных светодиодов. В проушины в углах рамки вентилятора вклеены виброизолирующие накладки из упругого пластика средней жесткости и серого цвета. В несжатом состоянии накладки выступают примерно на 0,5 мм. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. В итоге, такую конструкцию проушин можно рассматривать в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель TT-1425 компании Hong Sheng.

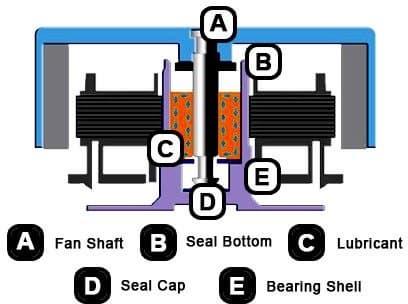

Тип подшипника производитель не указывает, но можно предположить, что в нем установлен все тот же «высококачественный гидравлический подшипник с собственной смазкой». Вот схема конструкции этого подшипника:

Кабели от вентилятора заключены в плетеную оболочку. Согласно легенде оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину даже двух плоских четырехпроводных кабелей внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневается. Оболочка пропитана каким-то составом, напоминающим каучук, поэтому она относительно жесткая и упругая, и за все цепляется, протаскивать кабель в такой оболочке внутри корпуса занятие не из легких. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства системного блока. Длина кабелей составляет целых 90,5 см. Вентиляторы поддерживают управление с помощью ШИМ.

Высота рамки вентилятора 25,5 мм. Габариты рамки — 140 на 140 мм. Максимальная толщина радиатора с закрепленными вентиляторами составляет 56 мм (по выступающим частям). Система в сборе с крепежом под LGA 2011 имеет массу 1357 г. Отметим, что при желании на радиатор с другой стороны можно установить еще пару вентиляторов, и, если они будут из этой же серии, то ими можно будет управлять контроллером из комплекта, в котором остаются незадействованными два разъема.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие. Рамка на обратную сторону системной платы изготовлена из пластика, впрочем, резьбовые отверстия в ее подвижных вставках по углам все равно в металлических втулках. Отметим, что гайки с насечкой имеют относительно большой диаметр, поэтому их спокойно можно закручивать руками, не используя отвертку. Стойки шестигранные, что также удобно при установки и снятии водоблока.

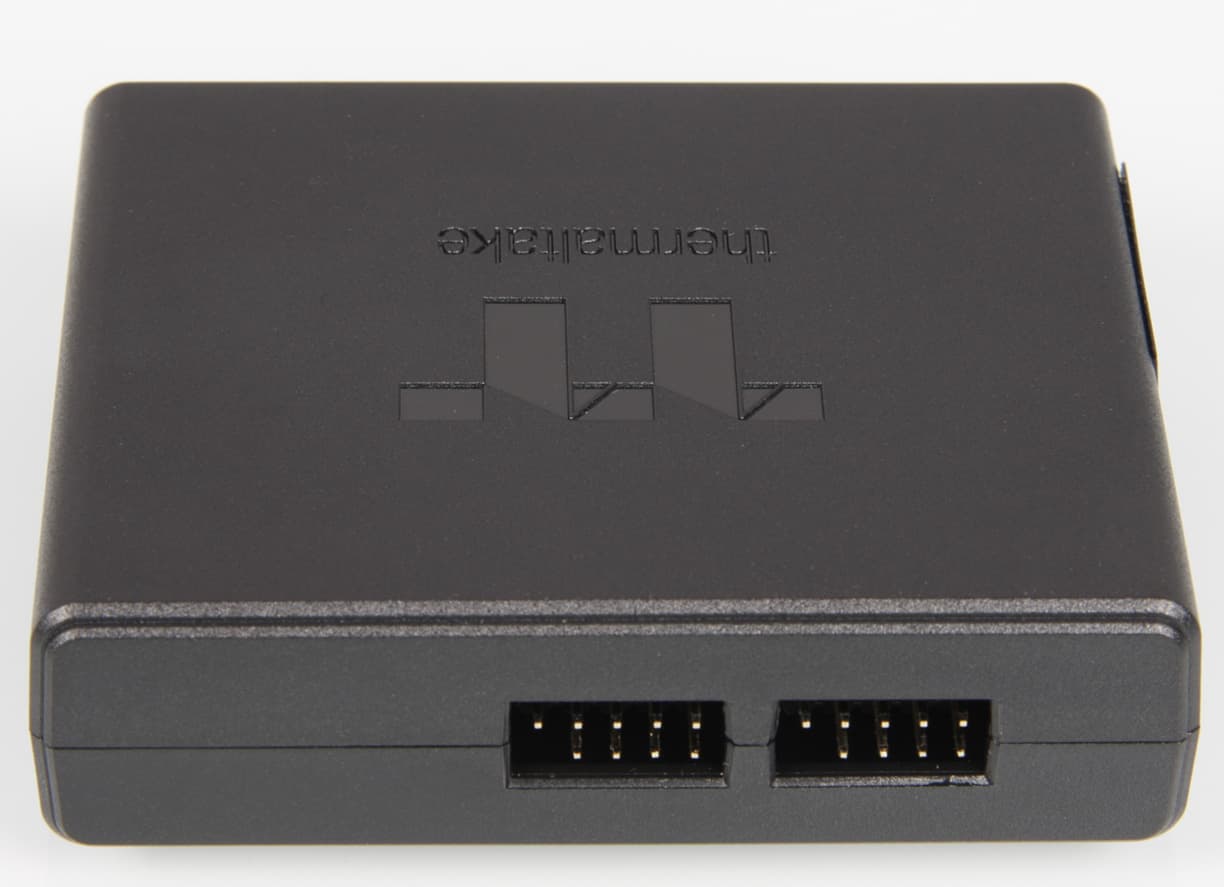

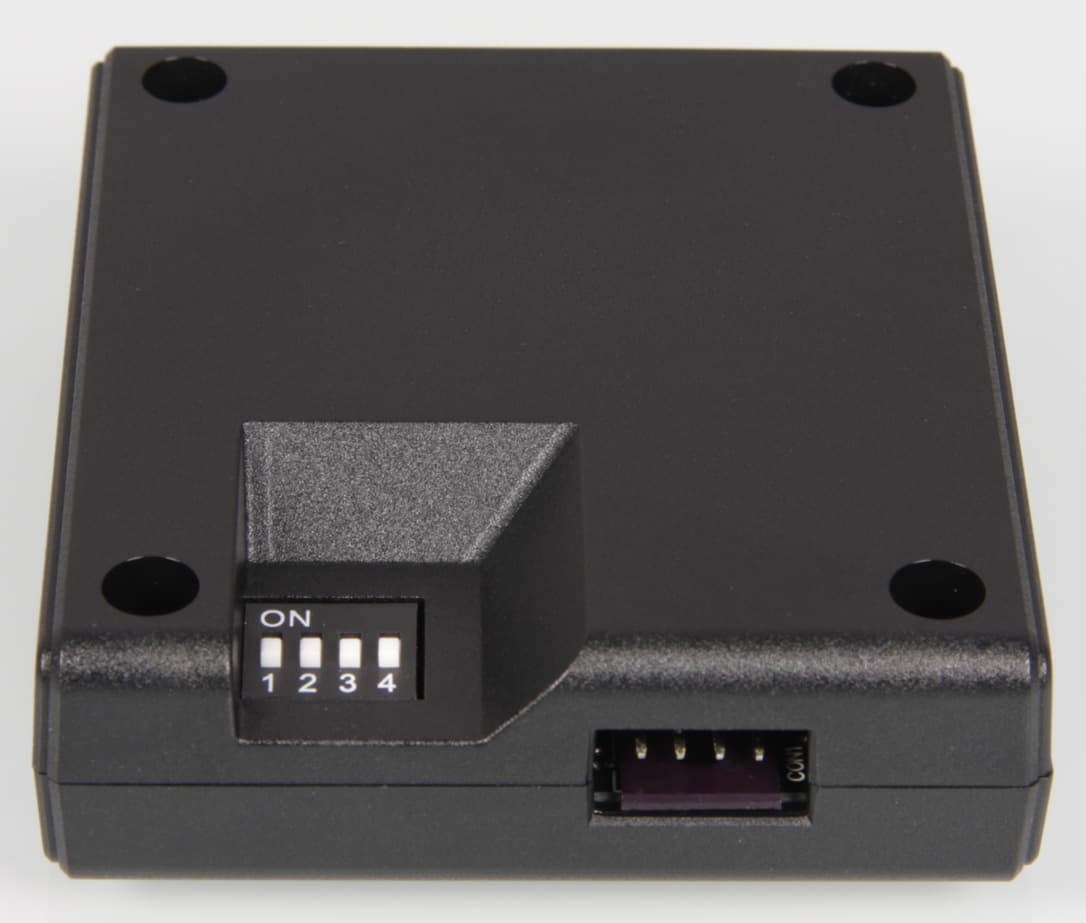

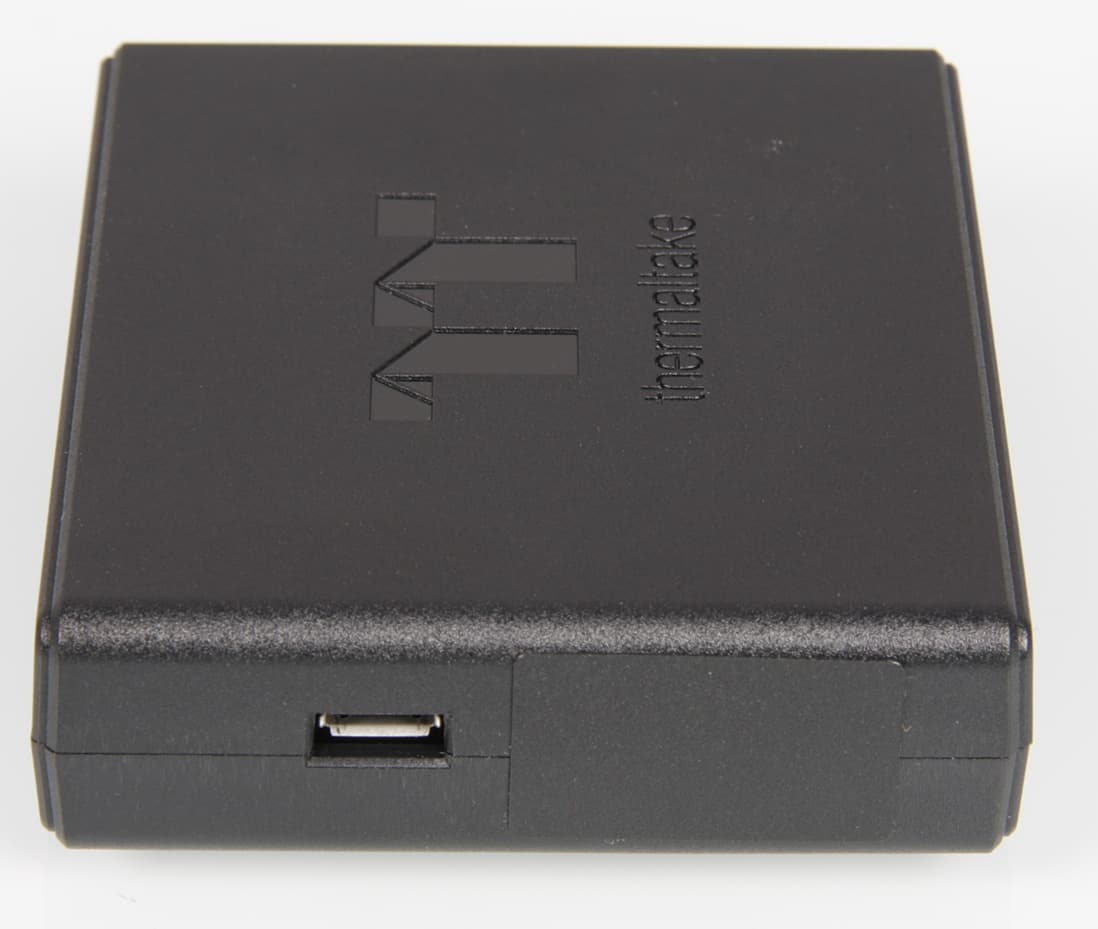

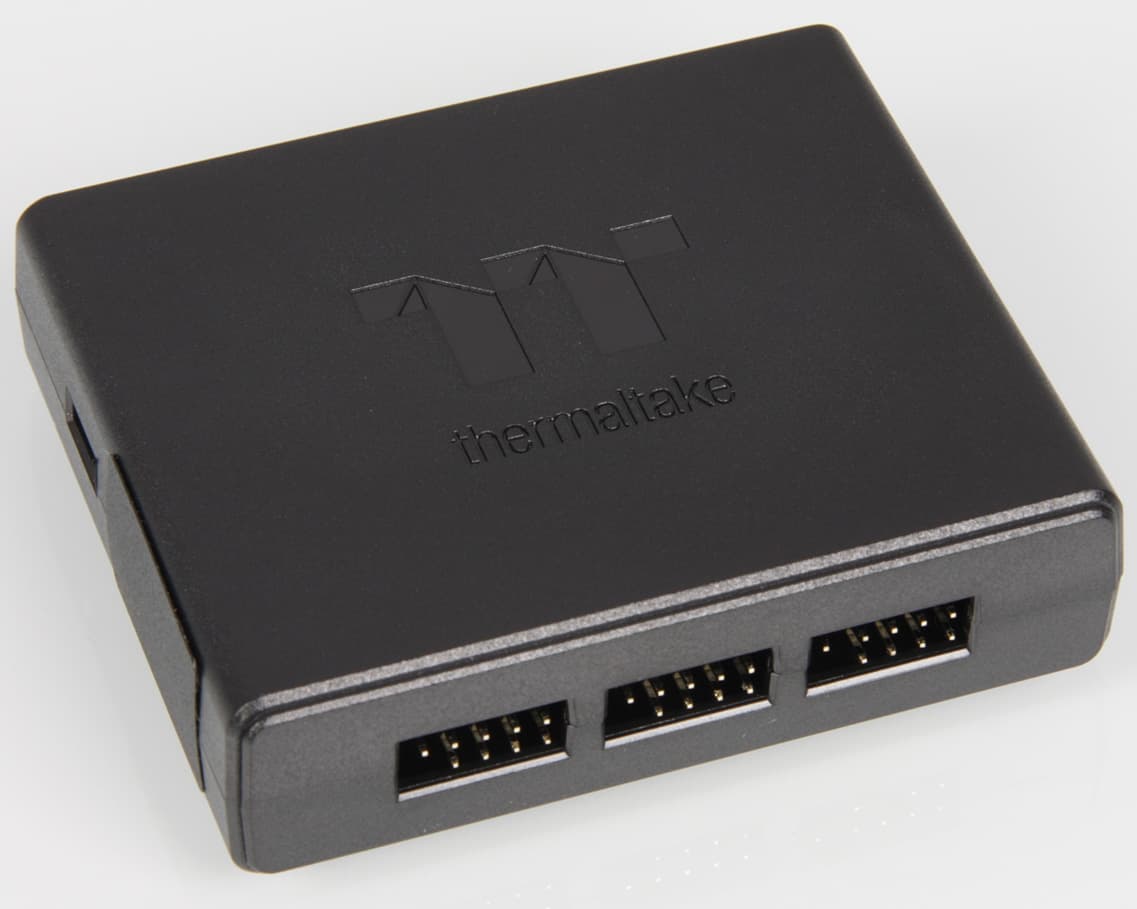

Управление работой вентиляторов и подсветкой вентиляторов и помпы осуществляется с помощью контроллера. Он представляет собой черную коробочку из пластмассы размером 75 на 65 на 20 мм.

Контроллер к источнику питания подключается кабелем (длиной 50 см) с гнездом типа «Molex». Соединять эти разъемы в варианте, когда обе части на кабеле, не всегда просто, поэтому если на кабеле от блока питания есть свободный разъем питания для 3,5″ дисковода, то лучше подключить этот разъем непосредственно к контроллеру. Два кабеля (длиной 88 см каждый) с разъемами Micro-USB выходят из одного разъема к колодке USB 2.0. Этими кабелями соединяется контроллер и системная плата. Так как разъемов Micro-USB два, то к одной колодке подключить можно сразу два контроллера. Для адресации контроллера в системе его номер выставляется с помощью переключателей на нижней стороне контроллера. В системе одновременно может работать до 16 независимо управляемых контроллеров, и к каждому может быть подключено до пяти вентиляторов или водоблоков, что в итоге дает до 80 независимо управляемых устройств. Устройства подключаются к 9-штырьковым разъемам на контроллере. На одной грани контроллера 3 таких разъема, на второй — 2. Исследование функций контактов показало, четыре в ряд — это земля (общий контакт), питание 12 В, вход датчика вращения вентилятора и выход управления с помощью ШИМ, а четыре контакта во втором ряду используются для управления RGB-подсветкой. Контакты на разъемах вентиляторов данной системы расположены так, что их можно подключать к стандартным четырехконтактным разъемам для вентиляторов на материнской плате, но в таком варианте функции управления подсветкой задействовать, разумеется, не получится.

В случае помпы контроллер управляет только ее подсветкой, поэтому помпа дополнительно подключается к любому разъему для вентиляторов на материнской плате, но желательно к тому, на котором поддерживается управление регулировкой напряжения, тогда можно будет управлять работой помпы, изменяя напряжение питания. Регулировка работой помпы с помощью ШИМ не поддерживается.

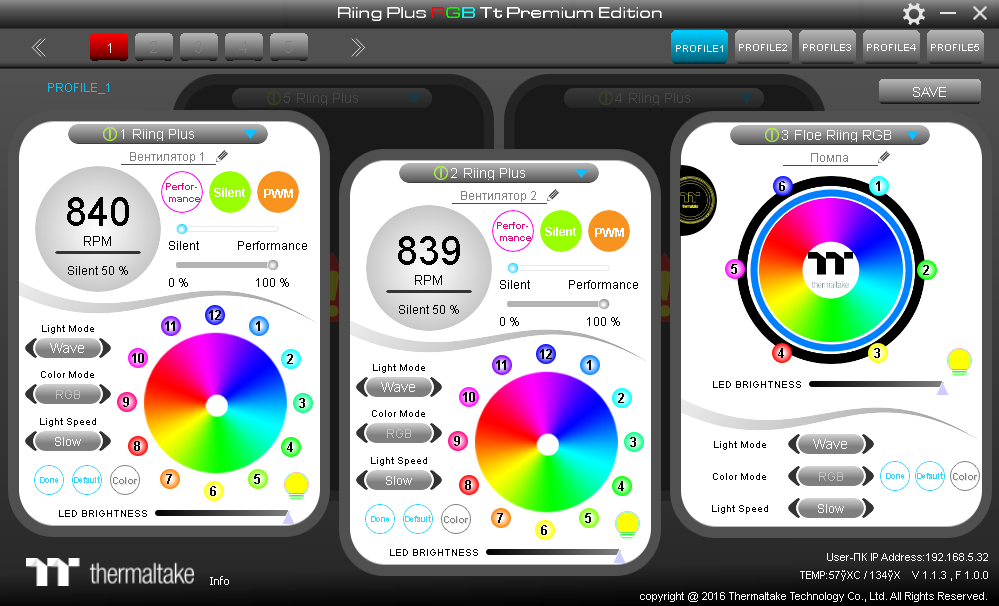

Управление вентиляторами и подсветкой помпы осуществляется с помощью ПО Riing Plus RGB Tt Premium Edition, работающего под ОС Windows версии 7 и выше. Эту программу нужно загрузить с сайта производителя. В окне программы размещено три панели управления на переднем плане и две на заднем, последние при смене фокуса перемещаются на передний план. Контроллер, к которому относятся эти панели, выбирается вверху слева.

Пользователь может вручную управлять скоростью вращения вентилятора (изменяя коэффициент заполнения ШИМ), или может включить один из двух автоматических режимов (тихий и производительный), в которых скорость вращения будет расти с ростом температуры процессора. Также пользователю доступно управление подсветкой вентиляторов и помпы: выбор одного из вариантов статичного или динамичного режимов, подсветку можно включить-выключить, изменить скорость для динамичных режимов, а также в зависимости от режима установить общий цвет или цвет каждого светодиода из 12 для вентиляторов и из 6 для помпы. Среди режимов есть вариант привязки мигания подсветки к источнику звука. Режим подсветки можно скопировать с соседней панели, также можно сохранить режимы всех панелей в выбранном профиле. Отметим, что сохраненные в профиле режимы работы сохраняются также в энергонезависимой памяти контроллера и активируются даже без подключения контроллера к системной плате и без работающего ПО. При остановке вентилятора или невозможности его обнаружения на панели появляется предупреждающее сообщение.

Часть режимов подсветки можно посмотреть на видео ниже. Вентилятор:

И помпа:

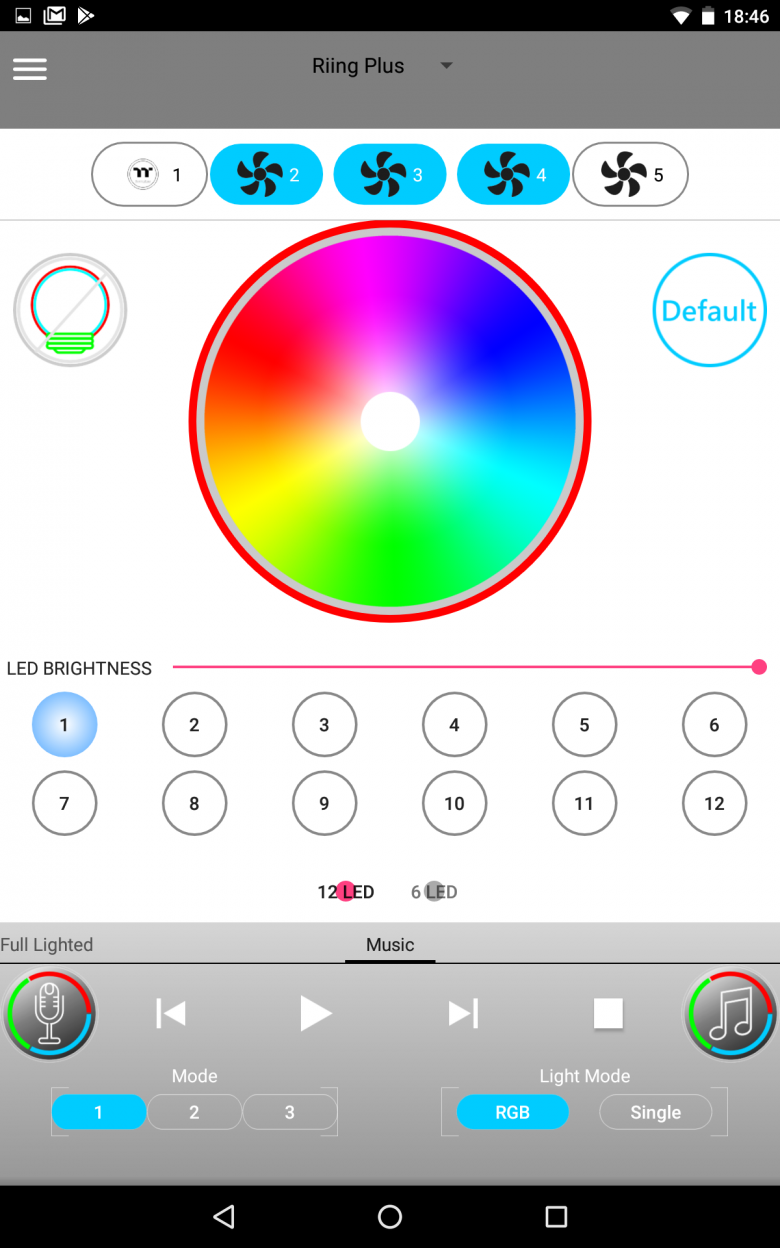

Функциональность версии ПО для стационарного компьютера расширяется с помощью мобильного приложения (заявлена поддержка iOS и Android). Мы установили из Google Play версию для Android с названием Riing Plus RGB. Для работы мобильного приложения основная программа должна быть запущена, и компьютер, на котором она работает, должен находиться в одной локальной сети с мобильным устройством. Панель управления в мобильном приложении одна, но кнопки вверху позволяют указать к каким вентиляторам/водоблокам применять текущие настройки, а в меню можно выбрать текущий контроллер и профиль. Управлять, похоже, можно только подсветкой. Среди доступных режимов есть есть вариант ритмичного мигания подсветки под звук с микрофона или под воспроизводимый звуковой файл (в нашем случае выбор этого режима приводил к аварийному завершению работы программы).

Раз нет особых оговорок, то нужно считать, что на эту систему охлаждения предлагается стандартная двухлетняя гарантия.

Floe Riing RGB 360 TT Premium Edition

Система имеет аналогичные предыдущей комплектацию и устройство, только применяется радиатор на три вентилятора типоразмера 120 мм и схожей конструкции. Ограничимся рядом фотографий.

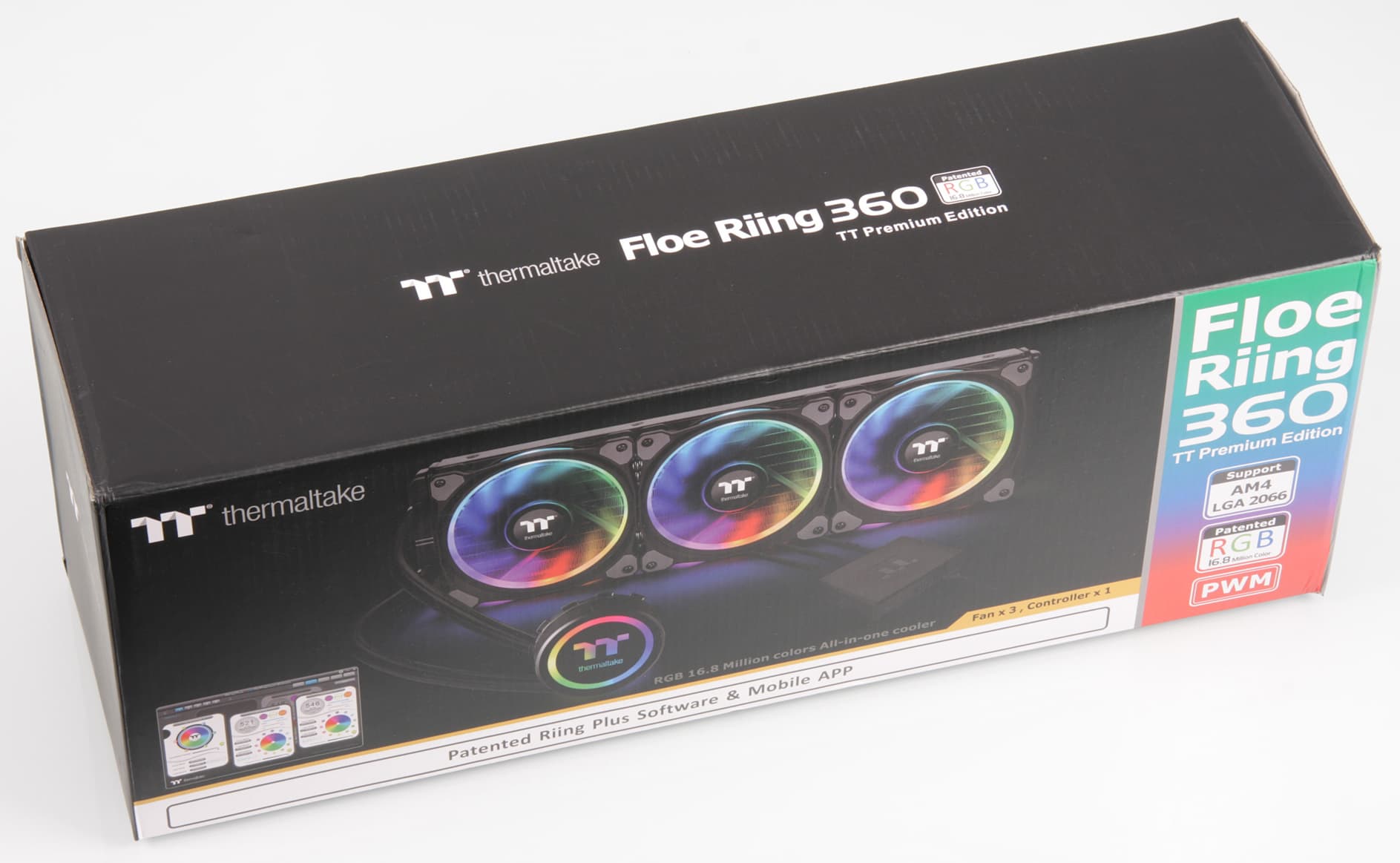

Коробка:

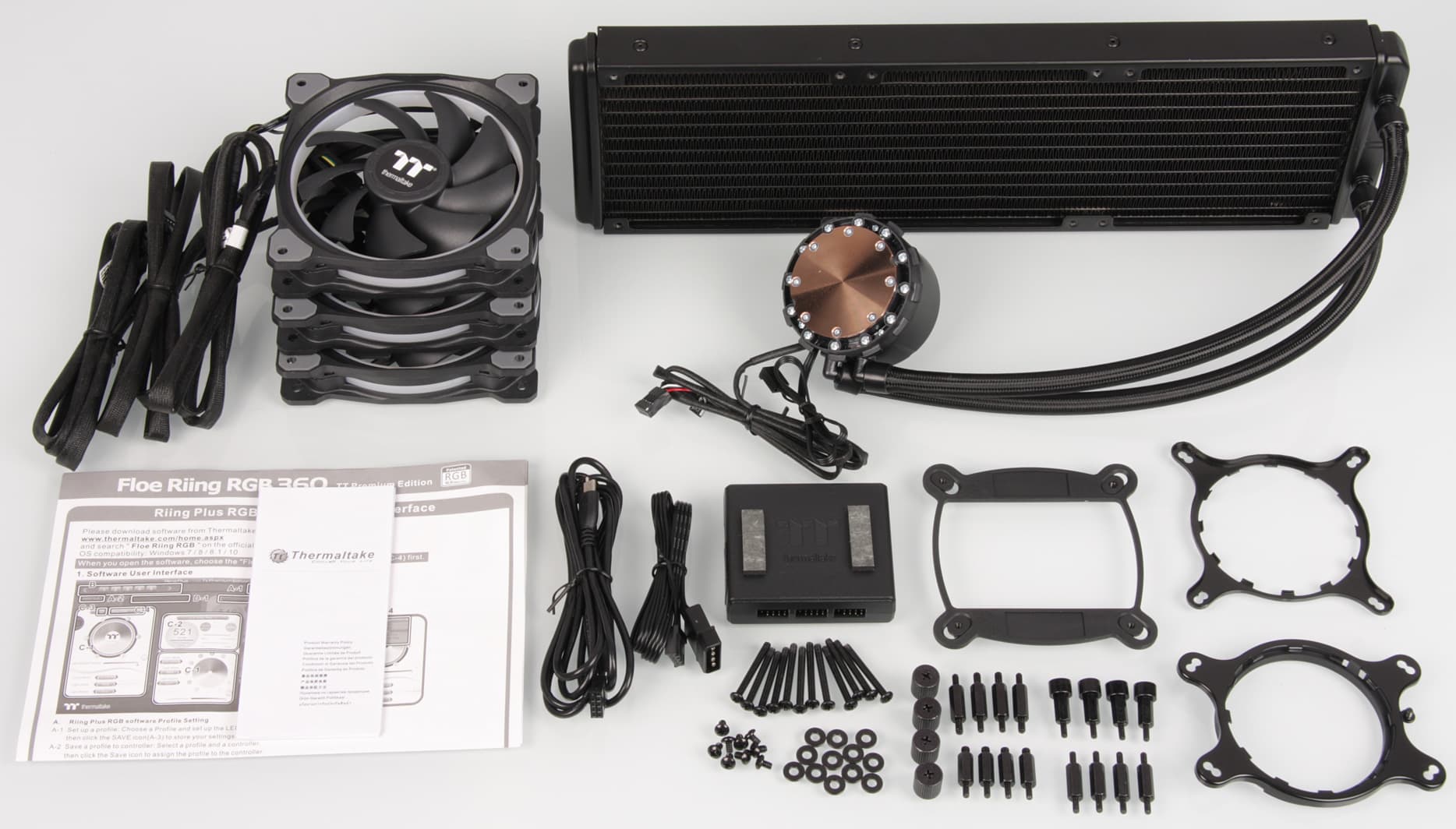

Комплект:

Помпа (в данном случае систему уже использовали, поэтому оригинального слоя термопасты не осталось):

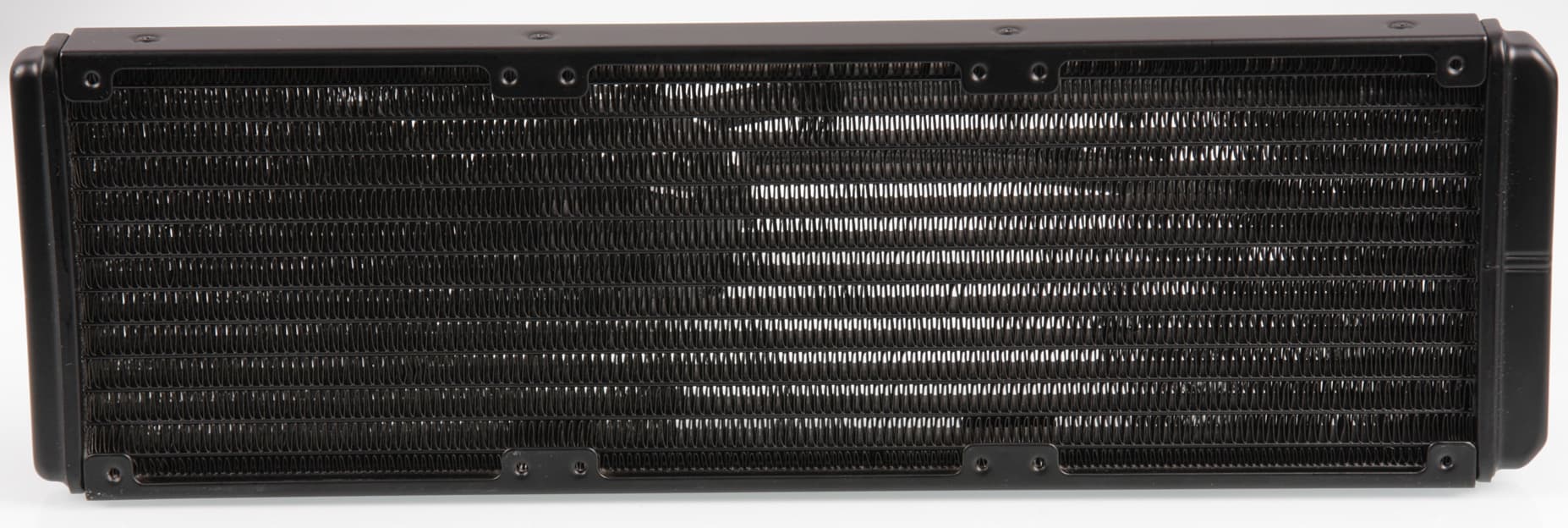

Радиатор:

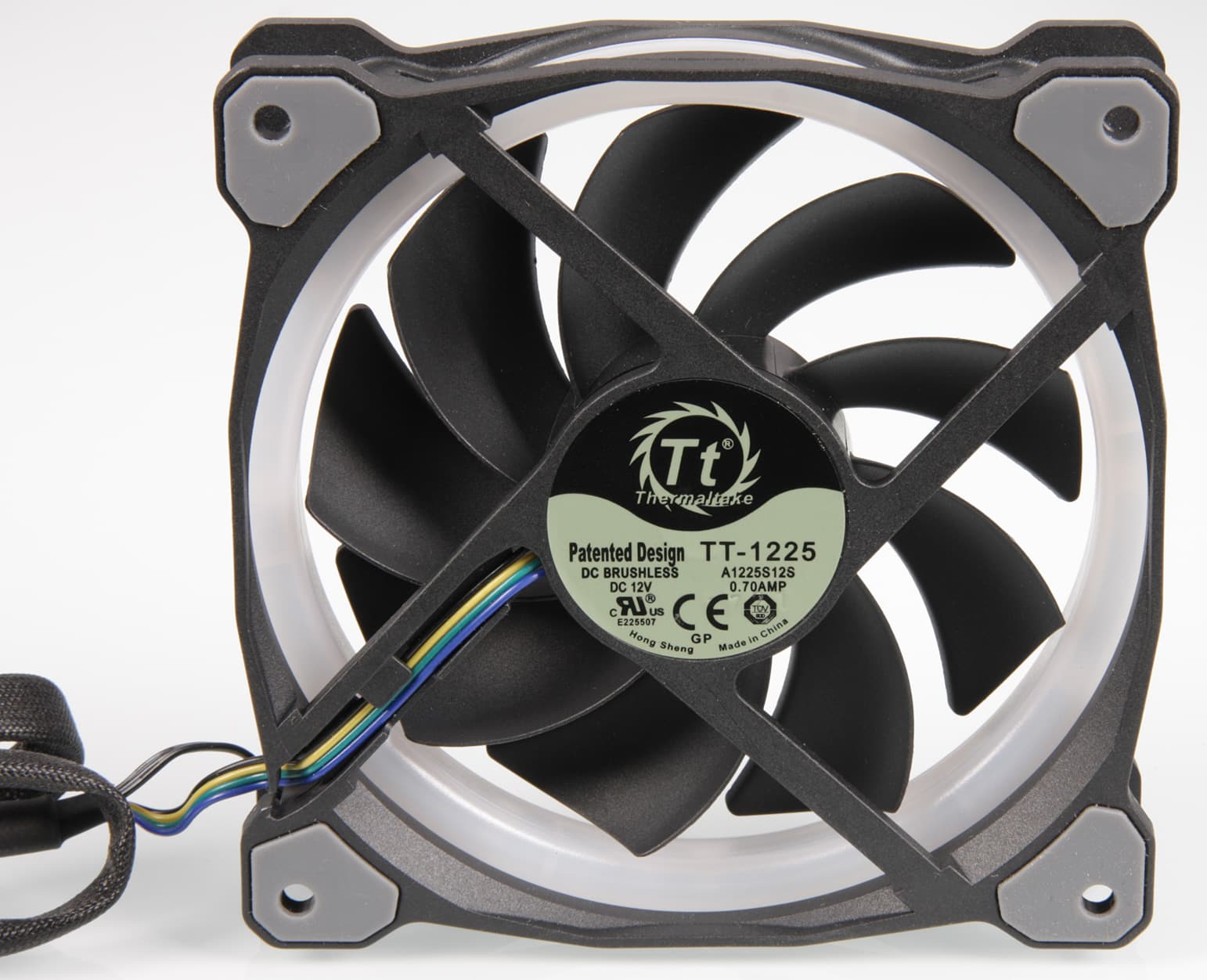

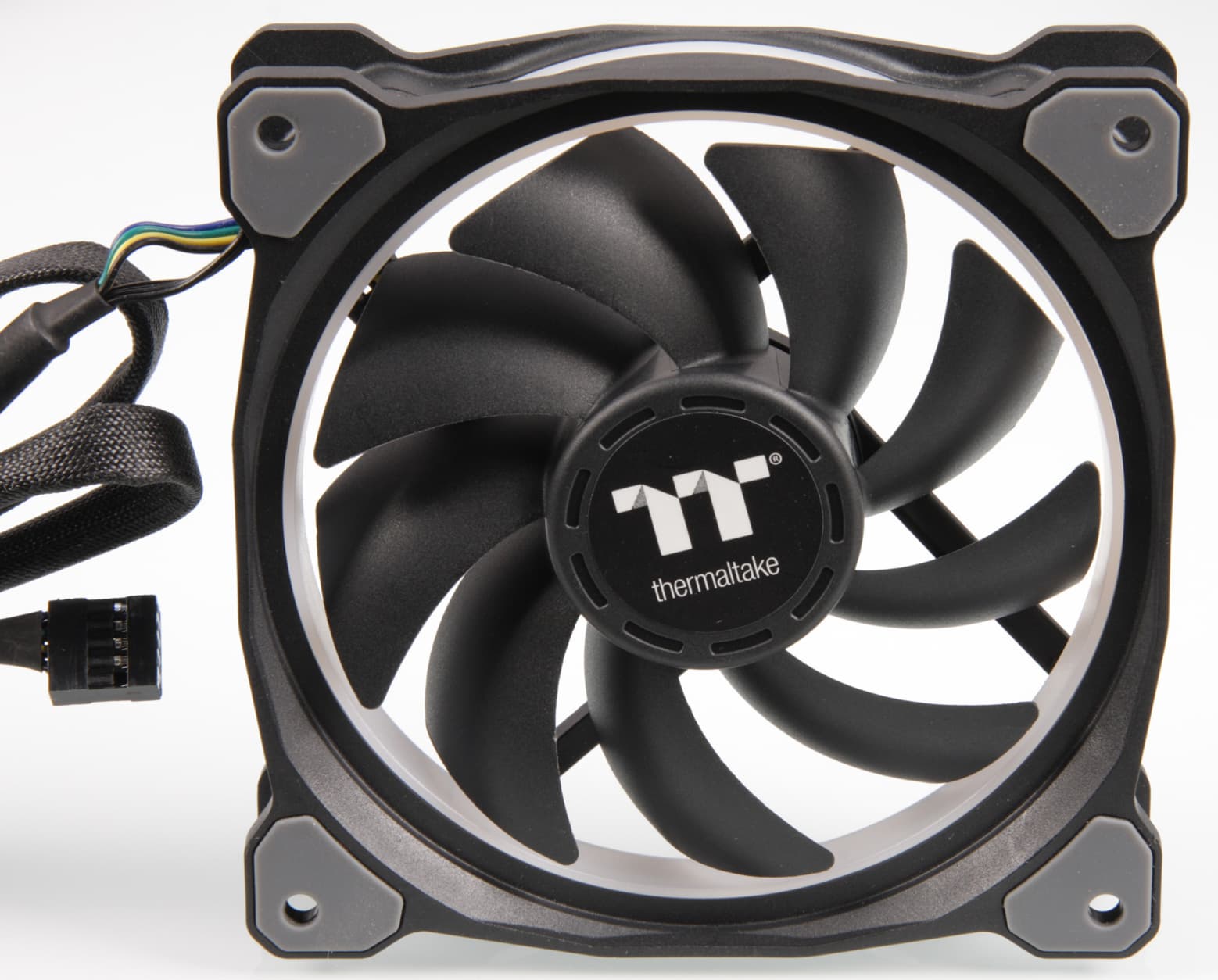

Вентилятор A1225S12S:

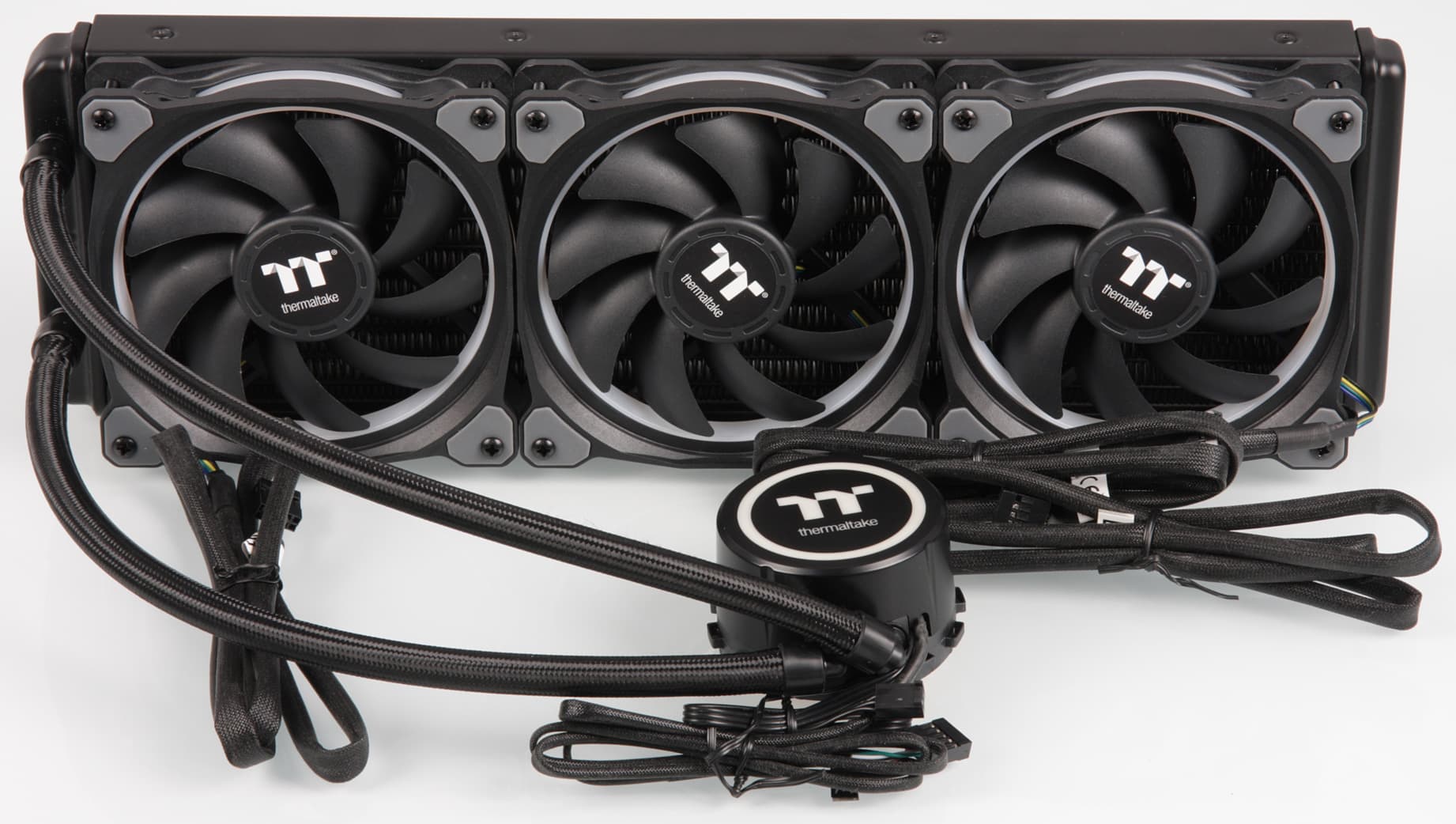

И система в сборе:

Габариты радиатора — 393×120,5×27 мм. Максимальная толщина радиатора с закрепленными вентиляторами составляет 56 мм (по выступающим частям). Система в сборе с крепежом под LGA 2011 имеет массу 1406 г. Отметим, что при желании на радиатор с другой стороны можно установить еще три вентилятора. Однако на контроллере из комплекта не задействован только один разъем, поэтому для еще двух дополнительных вентиляторов придется использовать второй контроллер.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 125,4 Вт при 44,9 °C температуры процессора до 128,2 Вт при 54,0 °C. Для расчета промежуточных значений потребления использовалась линейная интерполяция.

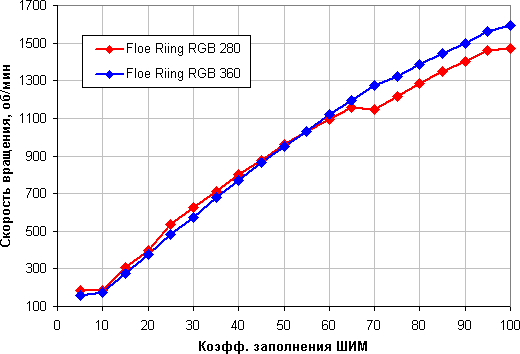

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — плавный рост скорости вращения при изменении коэффициента заполнения от 10% до 100%. Нарушение равномерности роста в одном месте, видимо, вызвано каким-то внешним фактором. Отметим, что при КЗ 0% (точнее, меньше 2% (TT-1225) или 3% (TT-1425)) вентиляторы останавливаются, что может пригодиться в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке. Запускаются вентиляторы при КЗ 6% (запуск с раскруткой).

Изменение скорости вращения также плавное, но диапазон регулировки с помощью напряжения немного у́же. Вентиляторы TT-1425 останавливаются при 2,8 В, а при 3,1/3,5 В запускаются. Вентиляторы TT-1225 останавливаются при 2,8 В, а при 3,4/3,5 В запускаются.

Приведем также зависимость скорости вращения помпы от величины напряжения:

Производитель заявляет, что ротор помпы вращается со скоростью 3600 об/мин — видимо, датчик вращения выдает только один импульс на оборот, а не два, как принято в случае вентиляторов. Характер зависимости показывает, что помпой вполне допустимо управлять, изменяя напряжение питания. Останавливается помпа при 2,6 В и запускается при 2,8 В.

Этап 2. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальных оборотах вентиляторов в случае штатного способа регулировки с помощью только ШИМ. В автоматическом режиме в варианте «производительный» (Performance) ПО Riing Plus RGB Tt Premium Edition при такой же нагрузке установило скорость вращения вентиляторов на величине порядка 1200-1300 об/мин, а в варианте «тихий» (Silent) — на 840-850 об/мин.

Этап 3. Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в не очень широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае система относительно тихая, даже на максимальной скорости вращения вентиляторов.

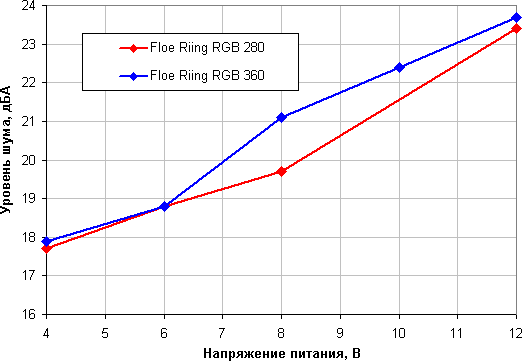

Шум только от работающей помпы при питании от 12 В составил 23,4 дБА (система 280) и 23,7 дБА (система 360). Помпы не являются очень тихими. Приведем зависимость уровня шума только помпы от напряжения.

Фоновый уровень шума в данных тестах равен 17,3 дБА (условное значение, которое показывает шумомер). Если нужна очень тихая система, то шум от помпы можно снизить, понизив напряжение питания, но охлаждающая способность системы также на сколько-то уменьшиться.

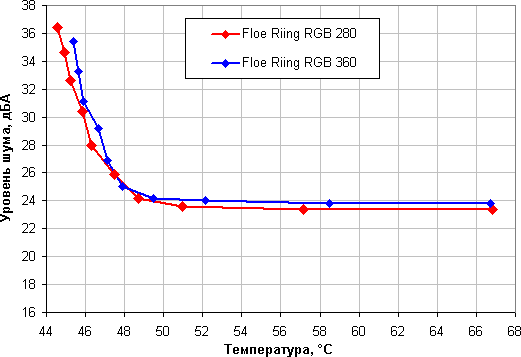

Этап 4. Построение зависимости уровня шума от температуры процессора при полной загрузке

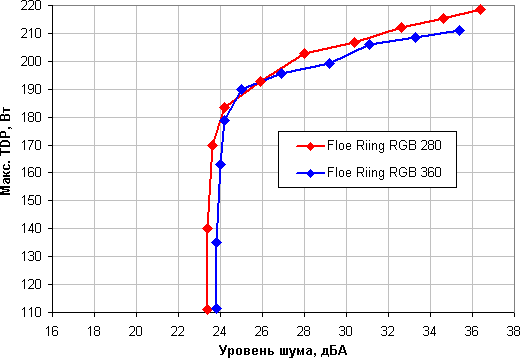

Этап 5. Построение зависимости реальной максимальной мощности от уровня шума.

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами этих систем может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню. Это порядка 190 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 210-215 Вт. Отметим, что, несмотря на различие в размерах и моделях вентиляторов, системы ведут себя примерно одинаково.

В качестве дополнительного теста мы решили посмотреть как система Floe Riing RGB 360 TT Premium Edition справится с охлаждением процессора AMD Ryzen Threadripper. Термопасты взяли с избытком, так, что она заполнила всю рабочую поверхность теплосъемника помпы, при этом в центральной выпуклой части получился слой минимальной толщины. Фотографии ниже, сделанные после завершения теста, это демонстрируют. На процессоре:

И на помпе:

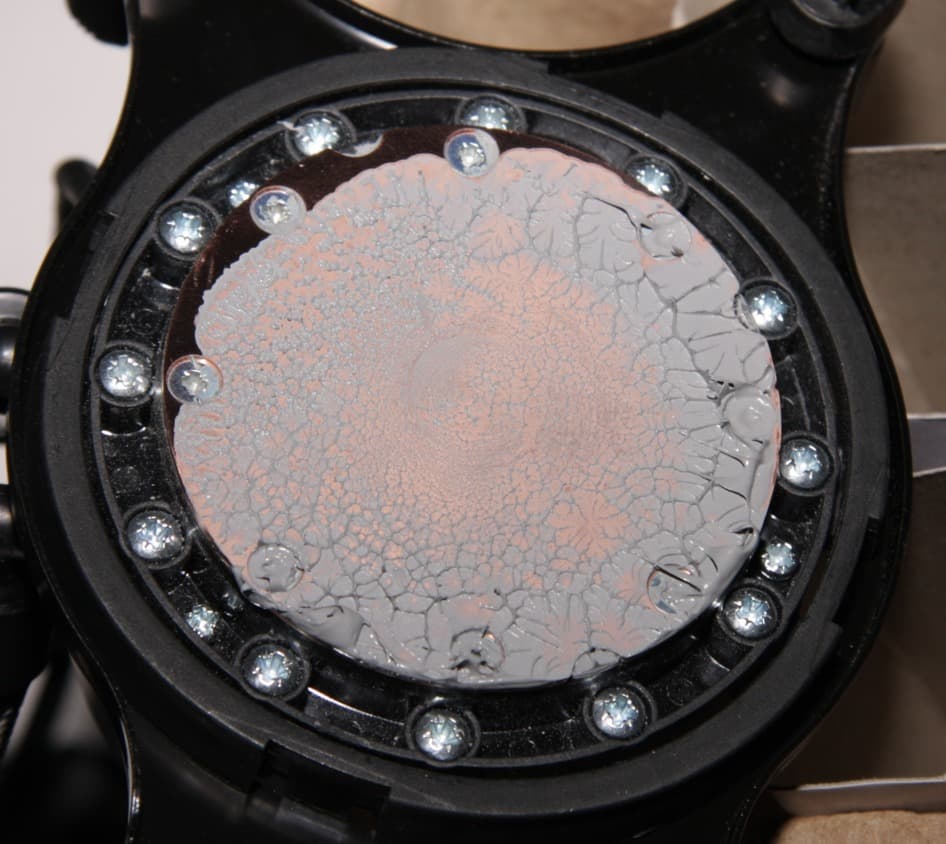

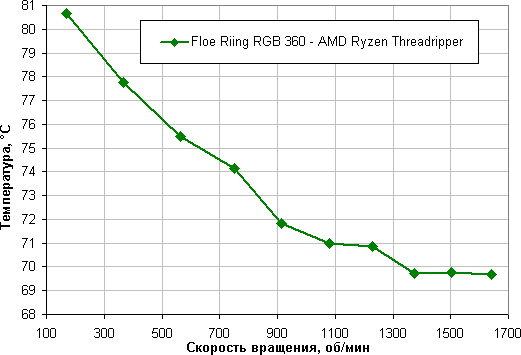

Зависимость температуры процессора AMD Ryzen Threadripper при его полной загрузке от скорости вращения вентиляторов кулера:

Отметим, что максимальное потребление при частоте ядер 3,7 ГГц составляло порядка 160 Вт в сумме по двум разъемам 12 В для питания процессора (107 Вт по основному и 53 Вт по дополнительному). Однако при повышении температуры процессора выше 73 °C процессор начинал снижать частоты работы и потребление, в итоге при 80 °C частота опустилась до 2,28 ГГц и потребление до 110 Вт. С учетом обозначенных выше ограничений построим зависимость реальной максимальной мощности от уровня шума:

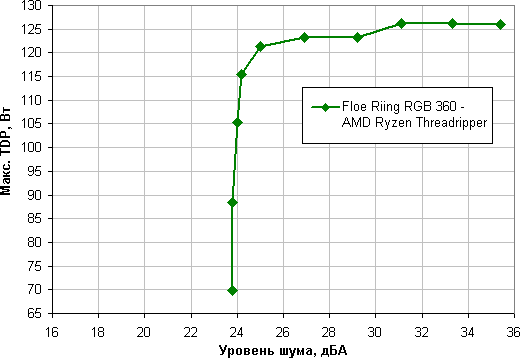

Видно, что для условно бесшумного уровня 25 дБА максимальная мощность процессора AMD Ryzen Threadripper не должна превышать 120 Вт, а максимальная мощность составляет всего 125 Вт (напомним, это в гипотетической реальной системе в закрытом корпусе, а не на стенде). Можно сделать вывод о том, что данные системы охлаждения не подходят для процессоров AMD Ryzen Threadripper. Причина очевидна даже просто после сопоставления размеров крышки процессора, диаметра рабочей части теплосъемника и расположения кристаллов под крышкой. Вот фотография из новости:

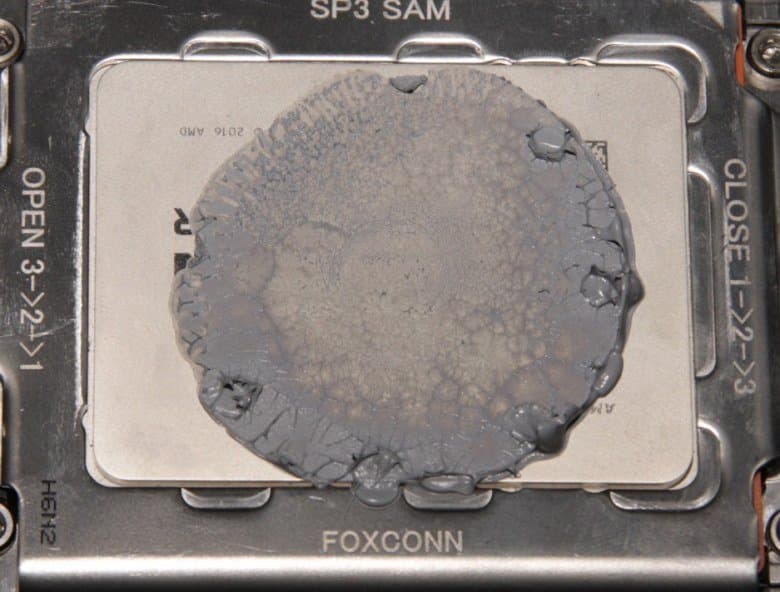

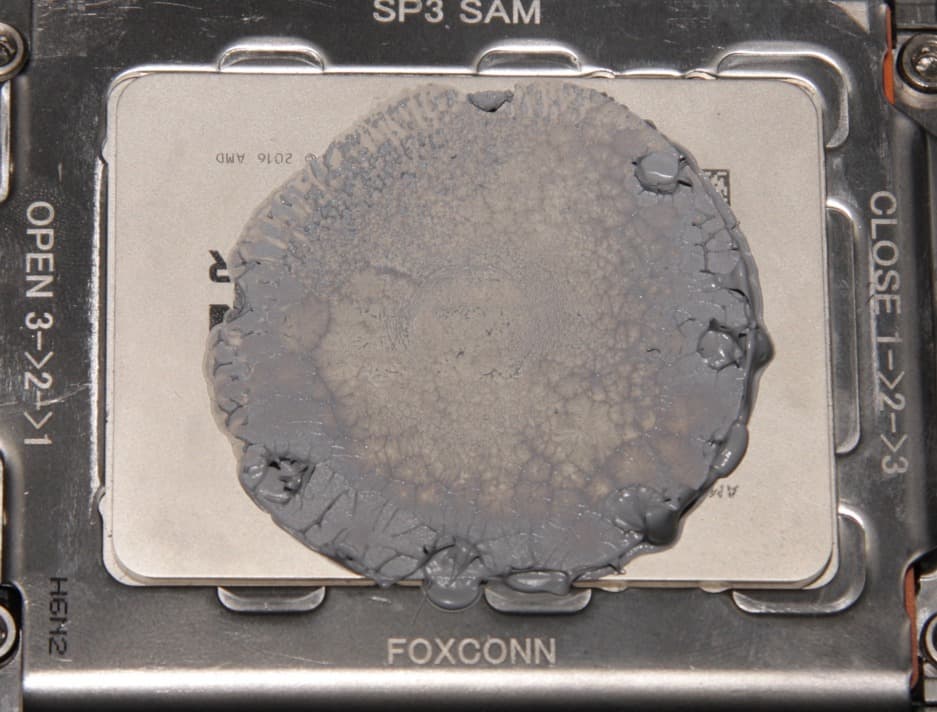

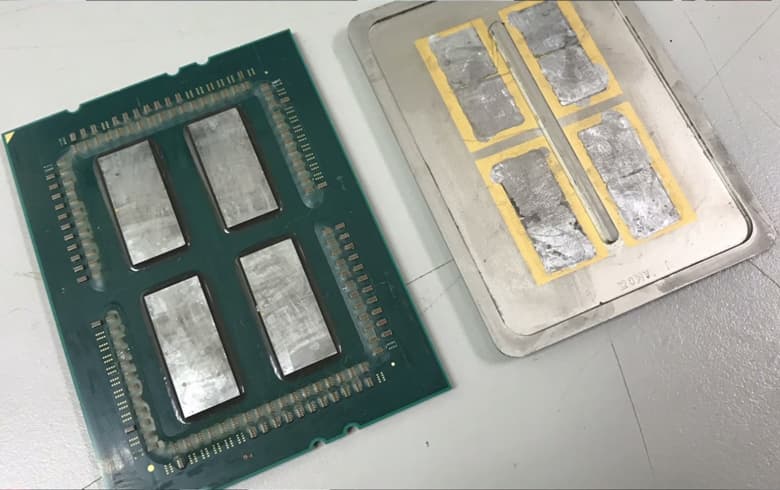

Очевидно, что рабочая поверхность теплосъемника слишком мала, чтобы эффективно охлаждать два кристалла, расположенные по диагонали. То, что крышка не может обеспечить теплоотвод, подтверждают фотографии, полученный с помощью теплокамеры во время начала работы процессора без кулера:

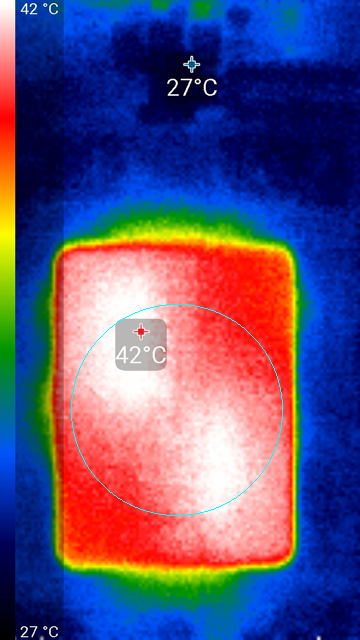

Для наглядности кругом обозначена рабочая площадь теплосъемника помпы (44 мм в диаметре). Видно, что она не захватывает часть сильно греющихся областей кристаллов, а с учетом выпуклости в центре и, соответственно, утолщения слоя термопасты к краям все становится еще печальнее. Отметим, что для установки водоблока использовалась рамка, входящая в комплект поставки процессора:

Выводы

195

Системы жидкостного охлаждения Thermaltake Floe Riing RGB 280 TT Premium Edition и Floe Riing RGB 360 TT Premium Edition имеют радиаторы, предполагающие установку в ряд двух вентиляторов типоразмера 140 мм и трех на 120 мм соответственно. На основе этих систем можно создать условно бесшумный компьютер, оснащенный процессором с тепловыделением порядка 190 Вт максимум. Особенностью систем является многоцветная и многозонная статичная или динамичная подсветка вентиляторов и помпы. Также присутствует возможность контроля и управления работой вентиляторов и подсветки вентиляторов и помпы с помощью приложения на стационарном компьютера и на мобильном устройстве. Отметим хорошее качество изготовления, оплетку большинства кабелей и шлангов (как минимум помогающую сохранить единый стиль оформления внутренностей компьютера), длинные кабели к вентиляторам и возможность независимого управления до 60 устройствами (вентиляторами и помпами) в компьютере. Вне всякого сомнения, системы Thermaltake Floe Riing RGB 280 TT Premium Edition и Floe Riing RGB 360 TT Premium Edition можно применять для реализации основных целей моддинга компьютерного корпуса — для получения эстетического удовлетворения и выражения собственной индивидуальности.
