Комплект Thermaltake Riing 12 RGB Radiator Fan TT Premium Edition

Три вентилятора 120 мм с кольцевой RGB-подсветкой и управляющий контроллер

В данной статье рассмотрен набор Riing 12 RGB Radiator Fan TT Premium Edition компании Thermaltake. В набор входят три вентилятора 120 мм с запатентованной кольцевой RGB-подсветкой, а также управляющий контроллер, подключаемый к компьютеру по USB. Работой вентиляторов и подсветкой можно управлять с помощью программы, работающей на ПК, кроме того, есть возможность использовать мобильное приложение. Вентиляторы данного форм-фактора являются универсальными, они могут устанавливаться в качестве приточно-вытяжных в компьютерных корпусах, на радиатор процессорного охладителя или на радиатор жидкостной системы охлаждения. Отметим, что производитель также предлагает аналогичный по функциям набор, но уже с вентиляторами типоразмера 140 мм — Riing 14 RGB Radiator Fan TT Premium Edition.


Содержание:

Паспортные характеристики и цена

ПроизводительThermaltake
Название моделиRiing 12 RGB Radiator Fan TT Premium Edition
Код моделиCL-F049-PL12SW-A
Сокращение в статьеRiing 12 RGB
Размер, мм120×120×25
Масса, г158
Управление ШИМЕсть
Скорость вращения, об/мин500—1400
Воздушный поток, м³/ч (фут³/мин)82,89 (48,79)
Статическое давление, Па (мм H2O)10,91 (1,113)
Уровень шума, дБА18,2—24,8
Номинальный потребляемый ток, А0,11
Описание на сайте производителя:www.thermaltake.com
Средняя ценаT-1718844500
Розничные предложенияL-1718844500-5

Описание

Коробочка из плотного картона имеет яркое оформление. Находящийся внутри вентилятор видно сквозь окно, прикрытое жестким прозрачным пластиком.

Riing 12 RGB Radiator Fan TT Premium Edition

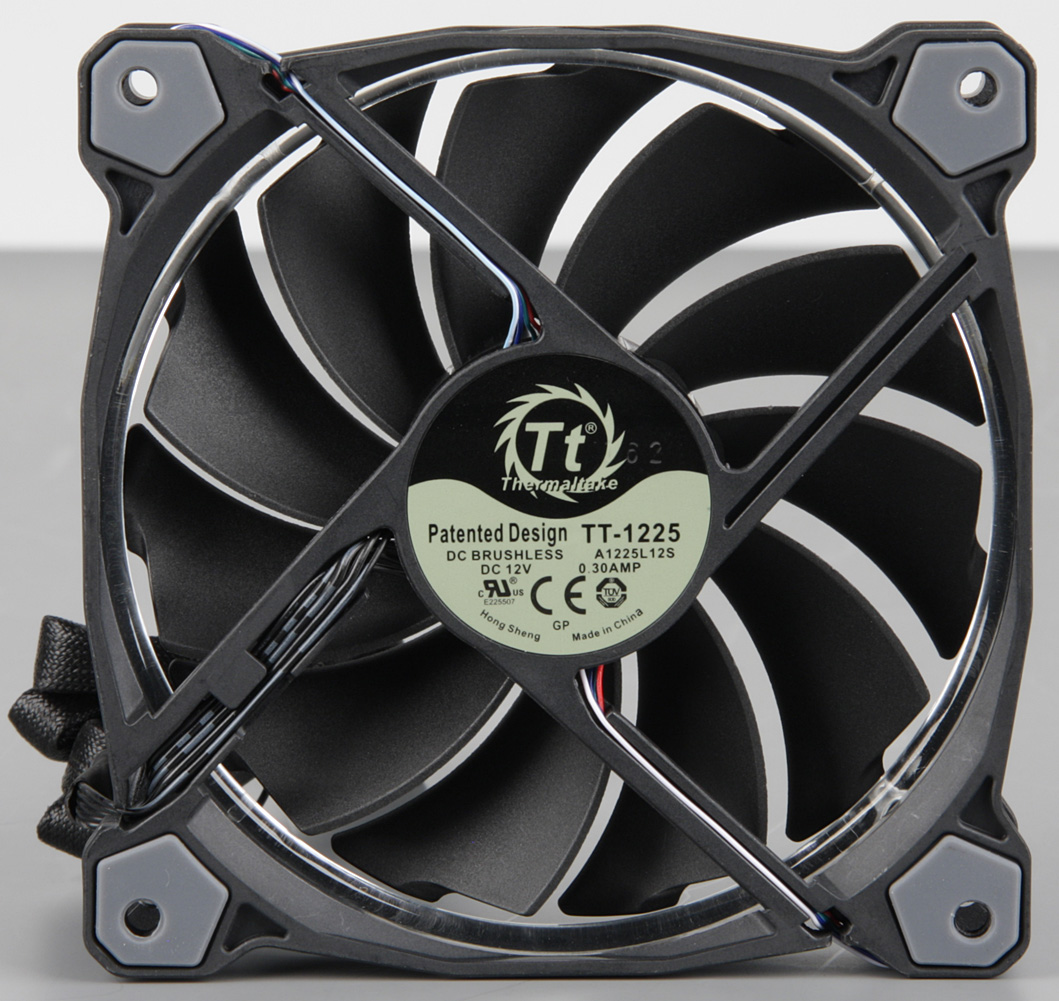

На гранях коробочки изображены вентиляторы с различными вариантами подсветки, корпус, с установленными внутри вентиляторами, окно приложения, перечислены основные особенности комплекта (есть немного текста и на русском языке) и основные функции ПО, а также приведены технические характеристики продукта. Рамка вентилятора состоит из двух половинок, которые между собой зажимают световод из прозрачного пластика.

Riing 12 RGB Radiator Fan TT Premium Edition

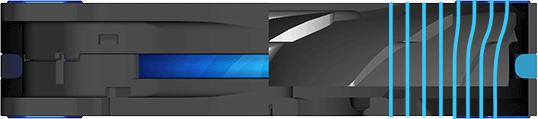

Световод видно как снаружи, так и изнутри, при этом он еще немного выступает внутрь обода вентилятора, а в лопастях крыльчатки есть вырезы под световод. Как заверяет производитель, такой дизайн лучше направляет потоки воздуха.

Riing 12 RGB Radiator Fan TT Premium Edition

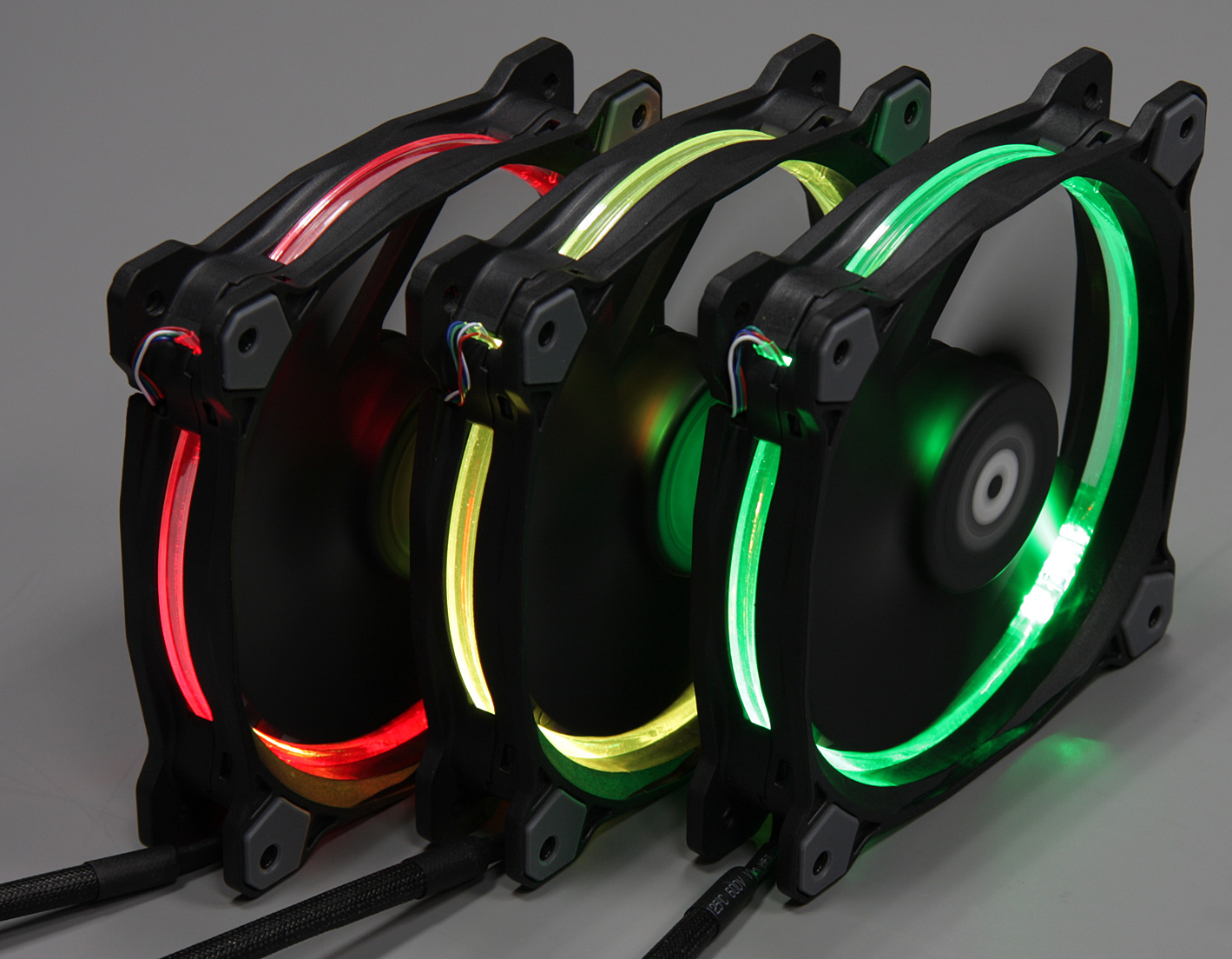

В световод на противоположных концах вмонтированы два светодиода, подключенные к плате вентилятора. Подсветка более-менее равномерная и имеет условно среднюю яркость. На фотографии сложно передать чистый почти монохромный свет (особенно синий) без того, чтобы он не перешел в насыщение:

Riing 12 RGB Radiator Fan TT Premium Edition

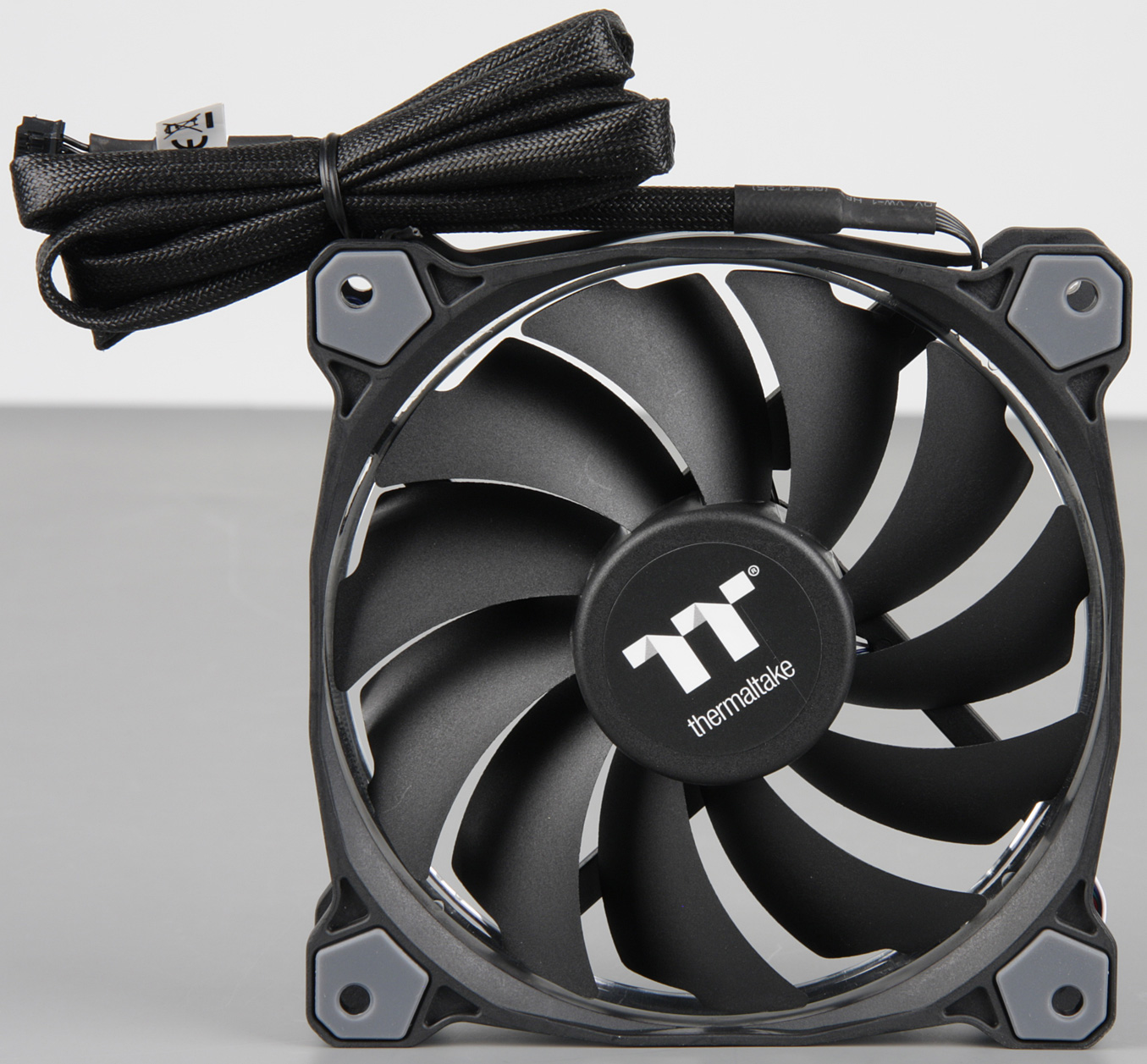

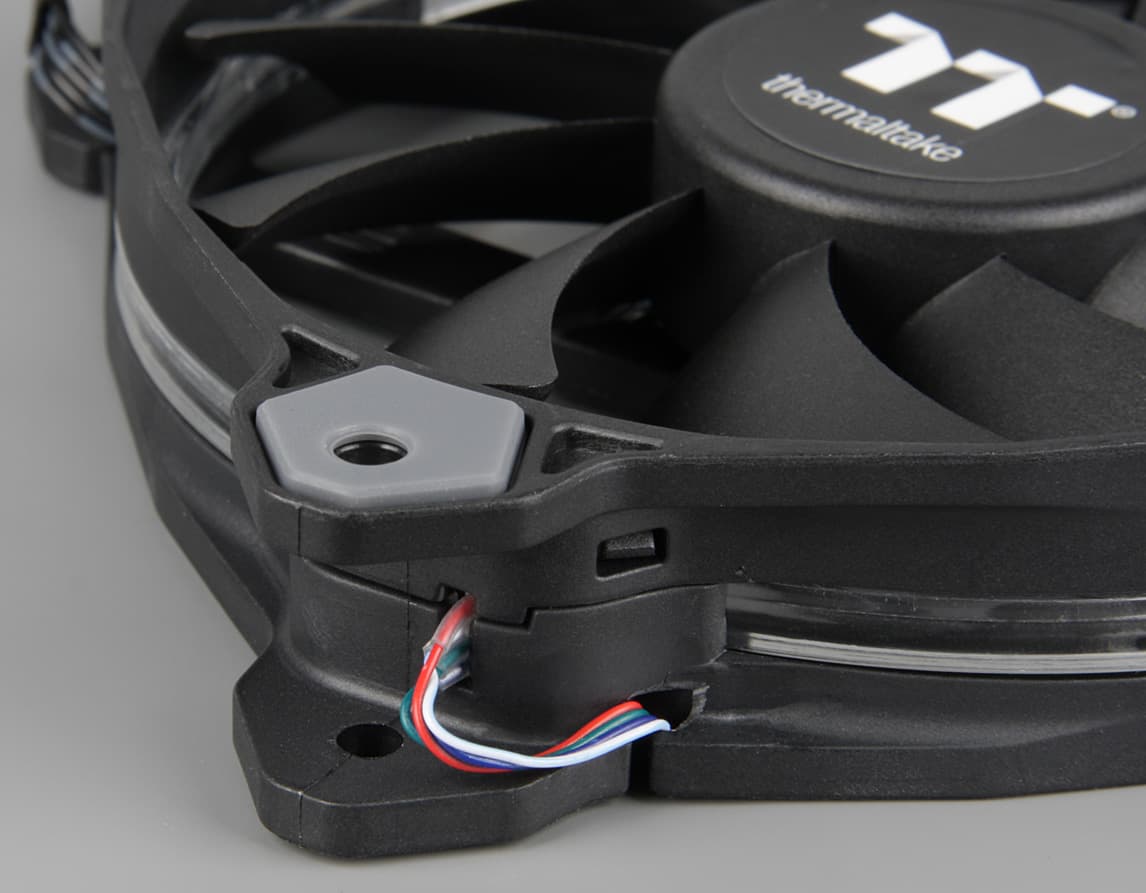

В проушины в углах рамки вентилятора вклеены виброизолирующие накладки из упругого пластика средней жесткости и в данном случае серого цвета. В несжатом состоянии накладки выступают примерно на 0,5 мм.

Riing 12 RGB Radiator Fan TT Premium Edition

По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель TT-1225 компании Hong Sheng.

Riing 12 RGB Radiator Fan TT Premium Edition

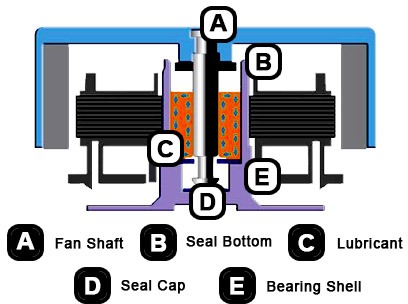

Разбирать вентилятор мы не стали (это невозможно сделать, не испортив вентилятор), поверили производителю, что в нем установлен «высококачественный гидравлический подшипник с собственной смазкой». Вот схема конструкции этого подшипника:

Riing 12 RGB Radiator Fan TT Premium Edition

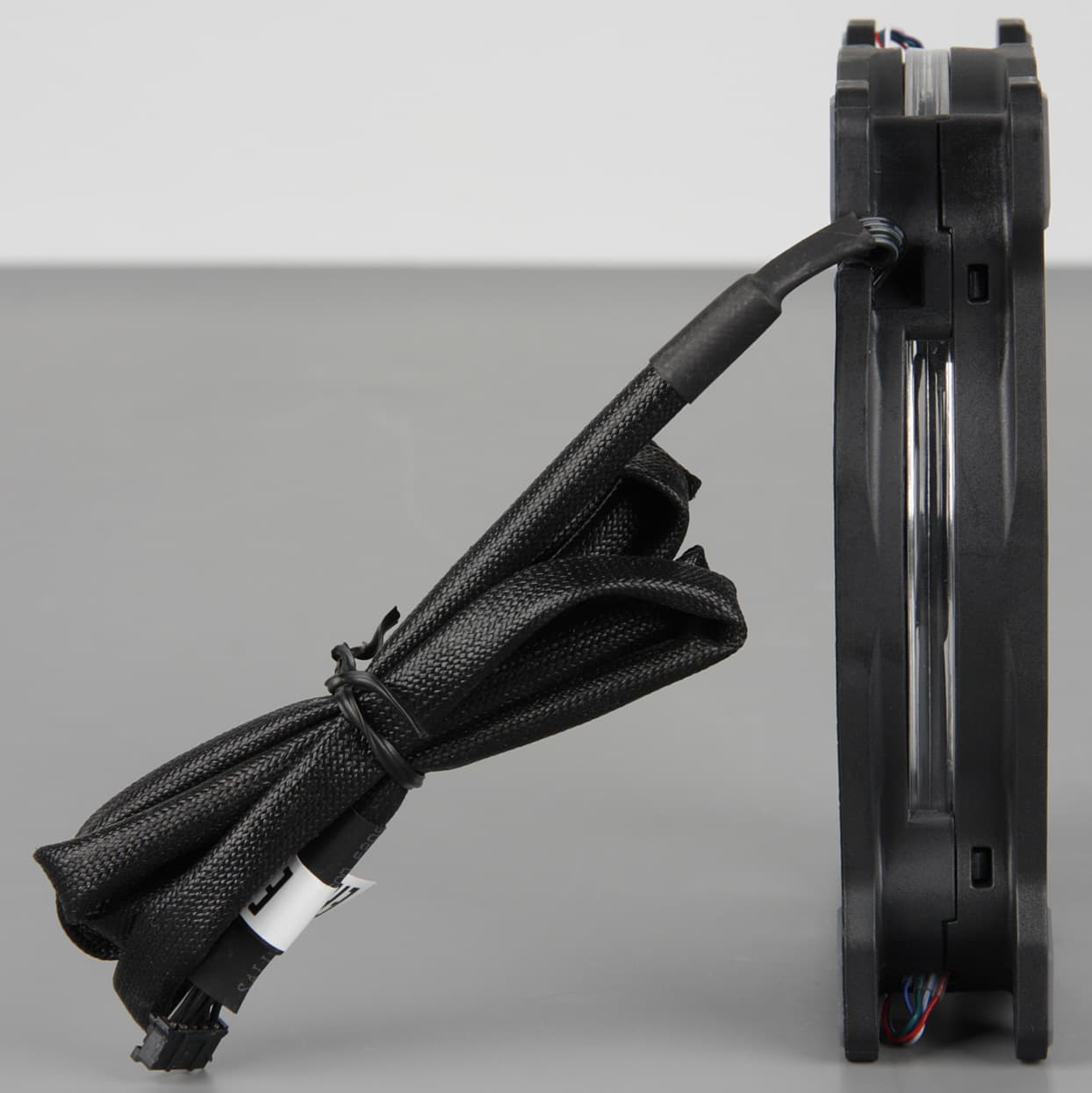

Провода вентилятора заключены в плетеную оболочку. Согласно легенде оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского пятипроводного кабеля внутри этой оболочки и ее внешний диаметр (6,5 мм), мы в правдивости этой легенды сильно сомневается. Оболочка пропитана каким-то составом, напоминающим каучук, поэтому она относительно жесткая и упругая, и за все цепляется, протаскивать кабель в такой оболочке внутри корпуса занятие не из легких. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства системного блока.

Riing 12 RGB Radiator Fan TT Premium Edition

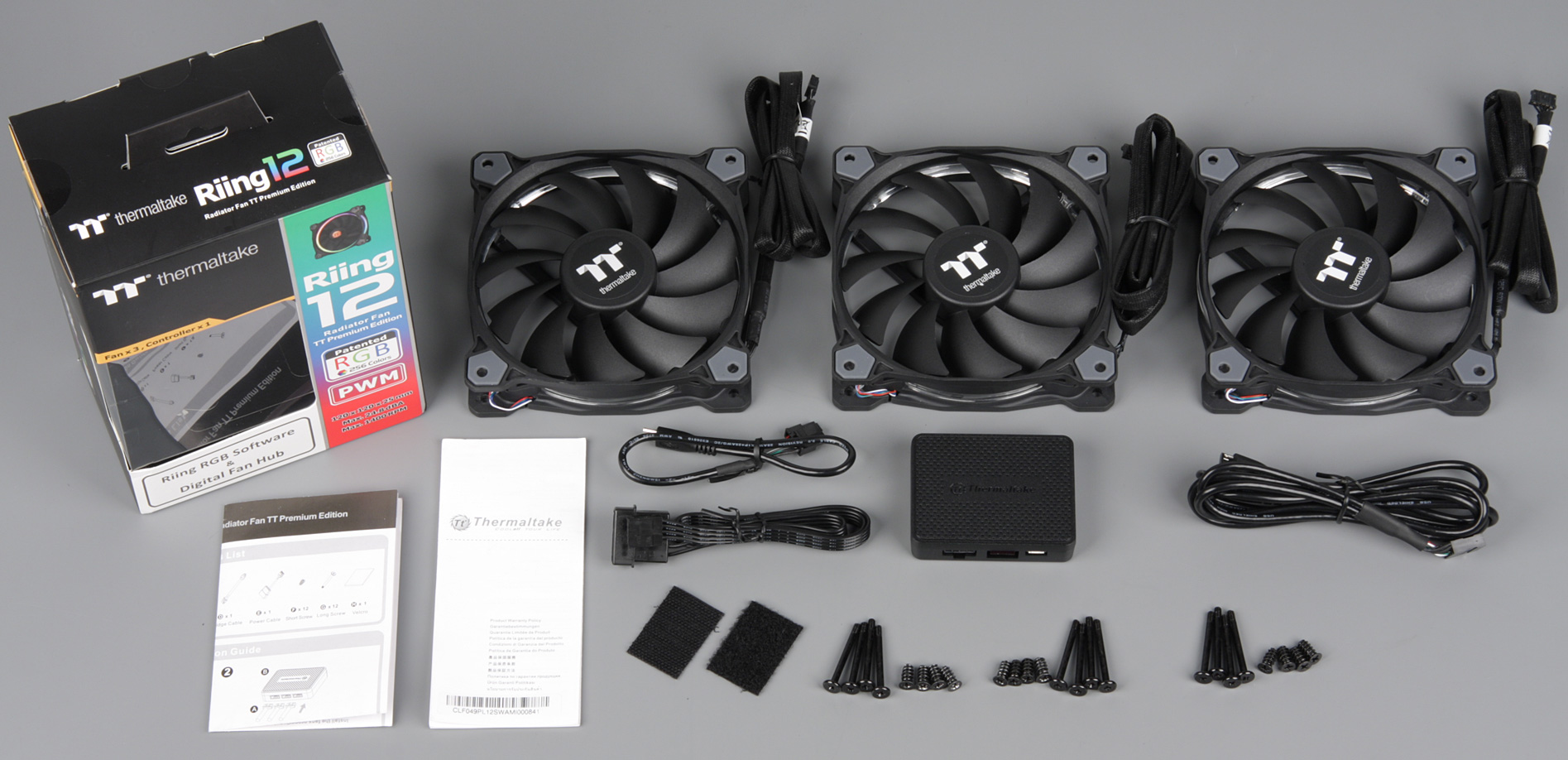

В комплект набора Riing 12 RGB Radiator Fan TT Premium Edition входят три описанных вентилятора, а также по четыре самореза и по четыре удлиненных винта (М3) к каждому вентилятору, контроллер, кабель питания для контроллера, кабель USB для контроллера и соединительный кабель для последовательного соединения контроллеров. Еще есть площадка-липучка с клейким слоем, видимо, для закрепления контроллера внутри корпуса, руководство (на английском языке) и описание гарантии.

Riing 12 RGB Radiator Fan TT Premium Edition

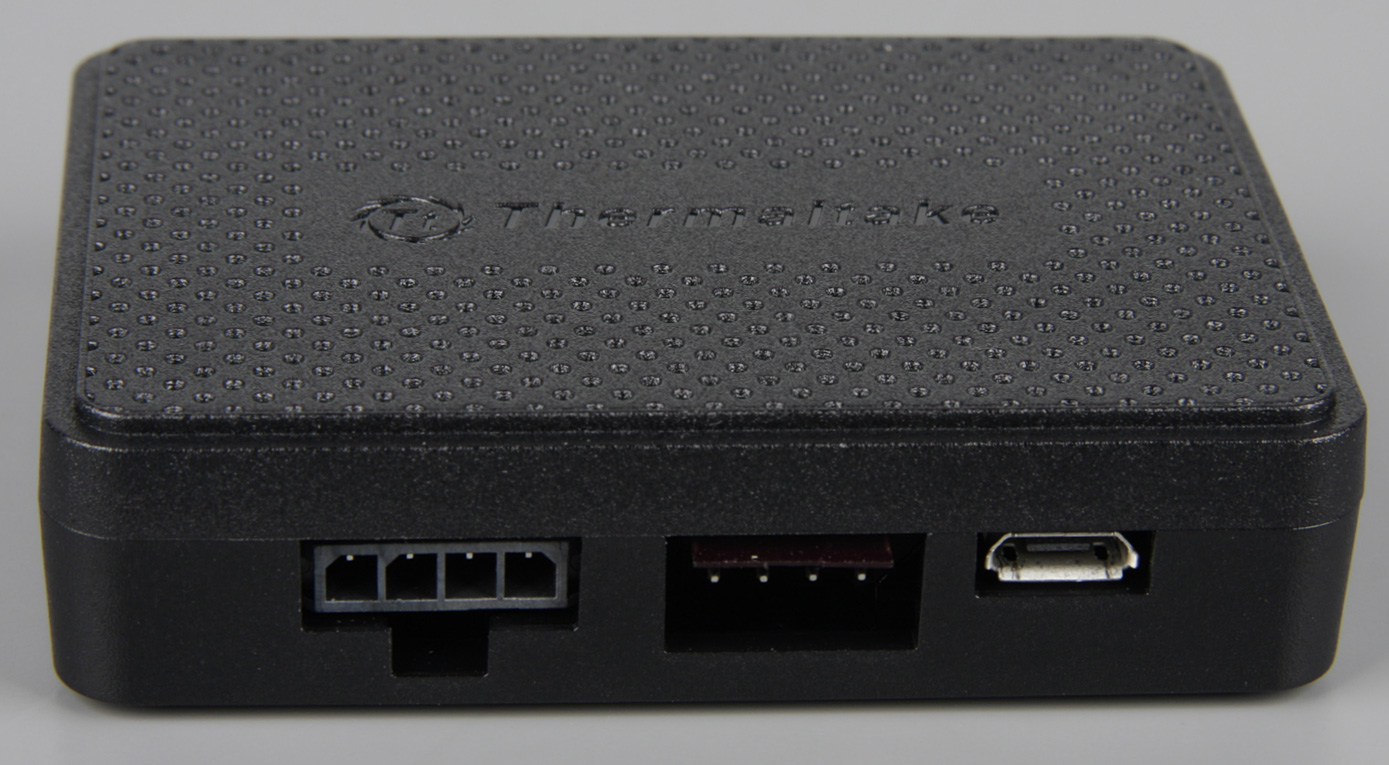

Руководство в виде файла PDF можно загрузить с сайта производителя. Контроллер к источнику питания подключается кабелем с гнездом типа «Molex». Соединять эти разъемы в варианте, когда обе части на кабеле, не всегда просто, поэтому если на кабеле от блока питания есть свободный разъем питания для 3,5″ дисковода, то лучше подключить этот разъем непосредственно к контроллеру Riing 12 RGB Radiator Fan TT Premium Edition. Кабель с разъемом Micro-USB и разъемом к колодке USB 2.0 соединяет контроллер и системную плату. На этом кабеле два разъема Micro-USB, поэтому им можно подключить сразу два контроллера. Вторым способом увеличения числа подключенных контроллеров является использование последовательного соединения контроллеров специальным входящим в комплект кабелем. Разъемы питания, последовательного соединения контроллеров и подключения к системной плате находятся на одной стороне контроллера.

Riing 12 RGB Radiator Fan TT Premium Edition

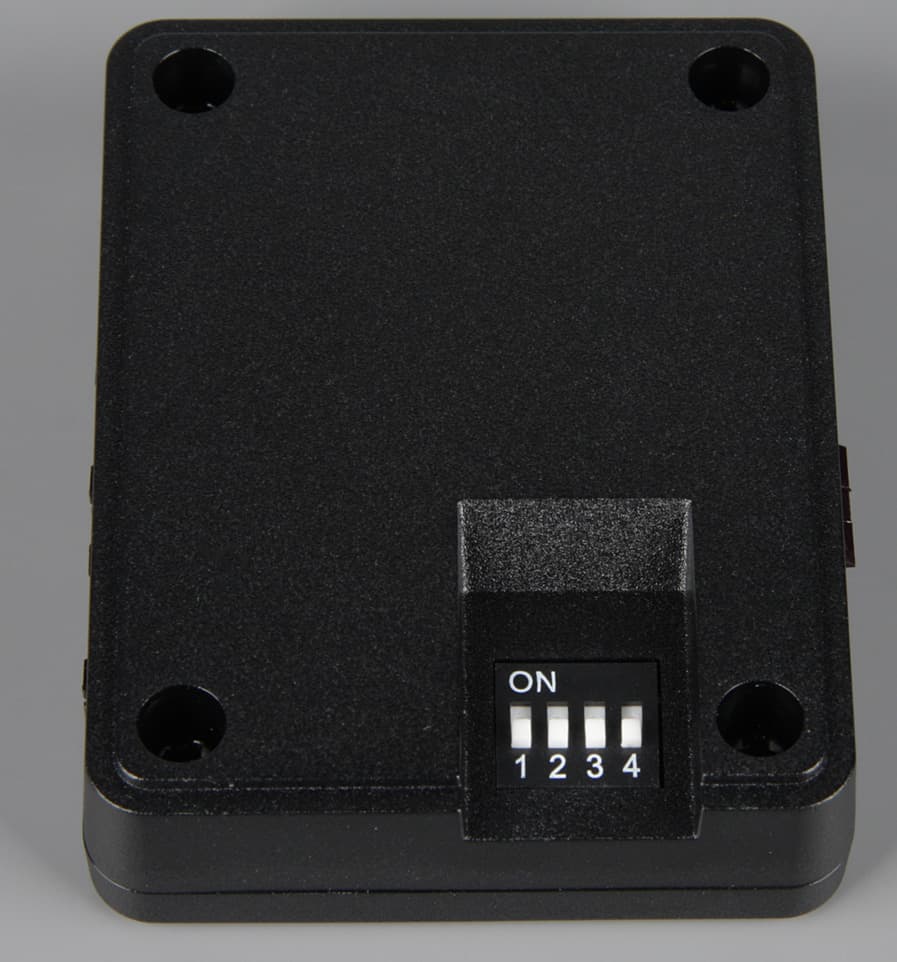

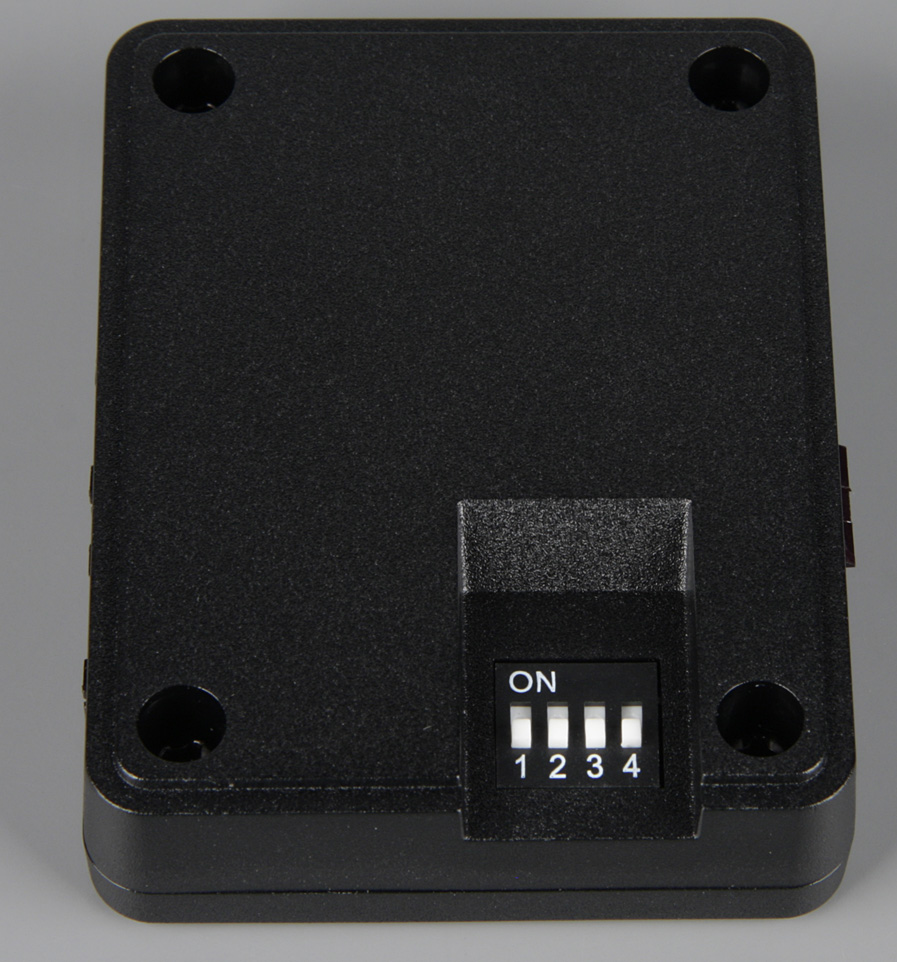

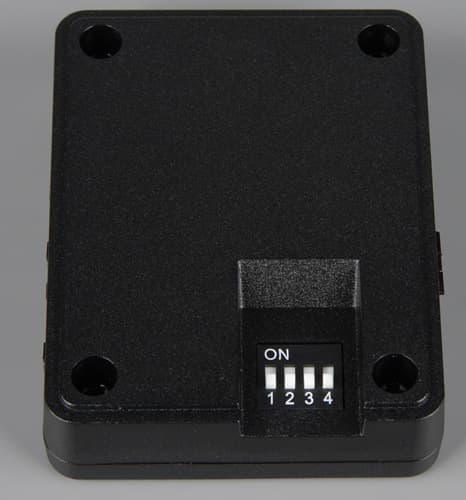

Для адресации контроллера в системе его номер выставляется с помощью переключателей на нижней стороне контроллера.

Riing 12 RGB Radiator Fan TT Premium Edition

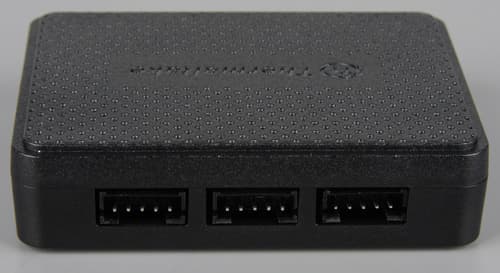

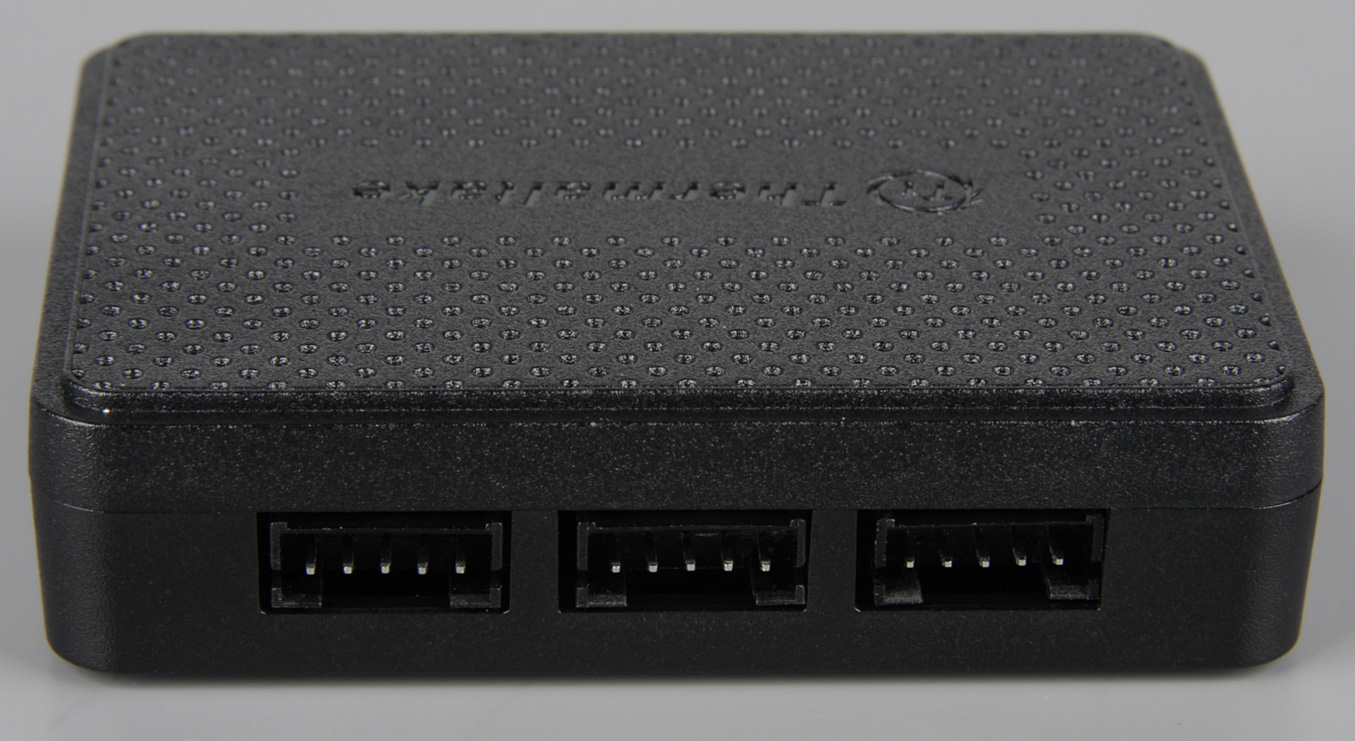

В системе одновременно может работать до 16 контроллеров, и к каждому может быть подключено по 3 вентилятора, что в итоге дает до 48 независимо управляемых вентиляторов. Вентиляторы подключаются к 5-штырьковым разъемам на контроллере.

Riing 12 RGB Radiator Fan TT Premium Edition

Исследование функций контактов показало, что первый контакт — это земля (общий контакт), второй — питание 12 В, третий — вход датчика вращения вентилятора, четвертый — выход управления с помощью ШИМ, а пятый, видимо, используется для управления подсветкой по какому-то варианту однопроводного интерфейса. В принципе, с помощью нужных переходников к контроллеру можно подключать обычные вентиляторы с управлением с помощью ШИМ, и наоборот, вентиляторы из набора Riing 12 RGB Radiator Fan TT Premium Edition можно подключать к стандартным четырехконтактным разъемам для вентиляторов, но в таком варианте функции управления подсветкой задействовать не получится.

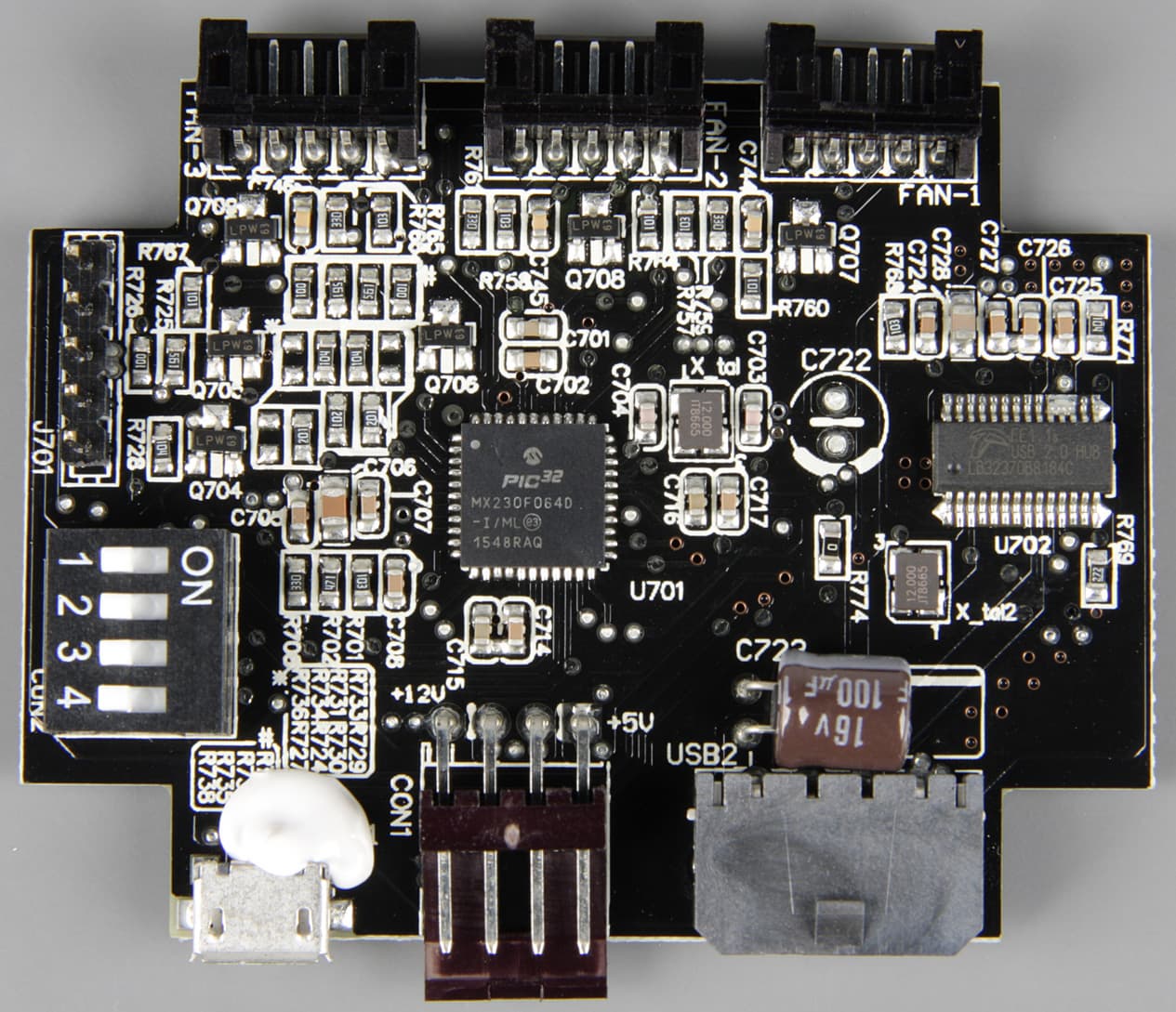

Корпус контроллера разборный, что без потери внешнего вида позволило взглянуть на его печатную плату. На одной стороне обнаружился микроконтроллер PIC32MX230F064D компании Microchip, обеспечивающий основную функциональность, и микросхема USB-концентратора, позволяющая соединять контроллеры последовательно.

Riing 12 RGB Radiator Fan TT Premium Edition

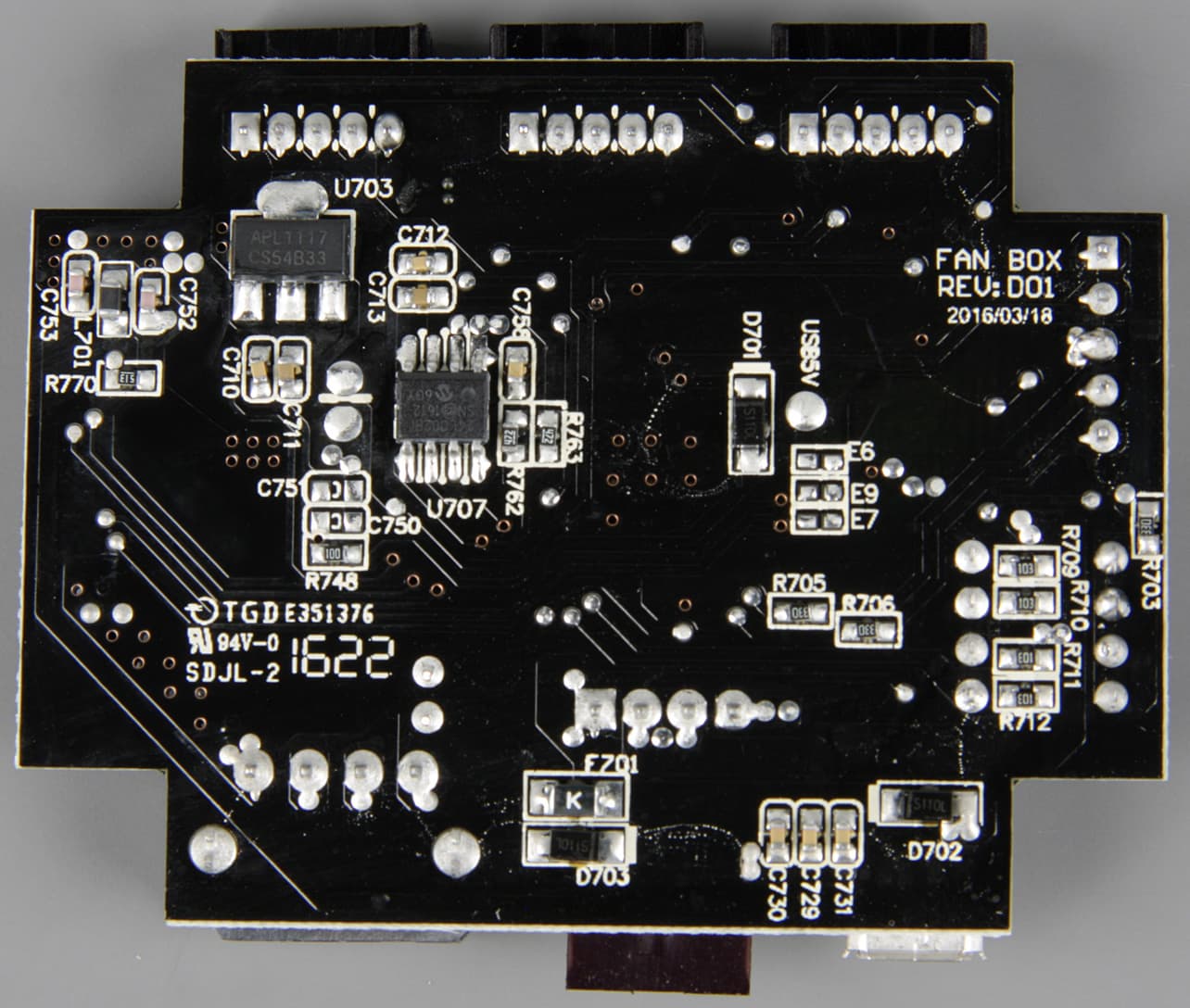

На другой стороне платы — ничего интересного, стабилизатор, микросхема памяти для хранения настроек и мелочевка.

Riing 12 RGB Radiator Fan TT Premium Edition

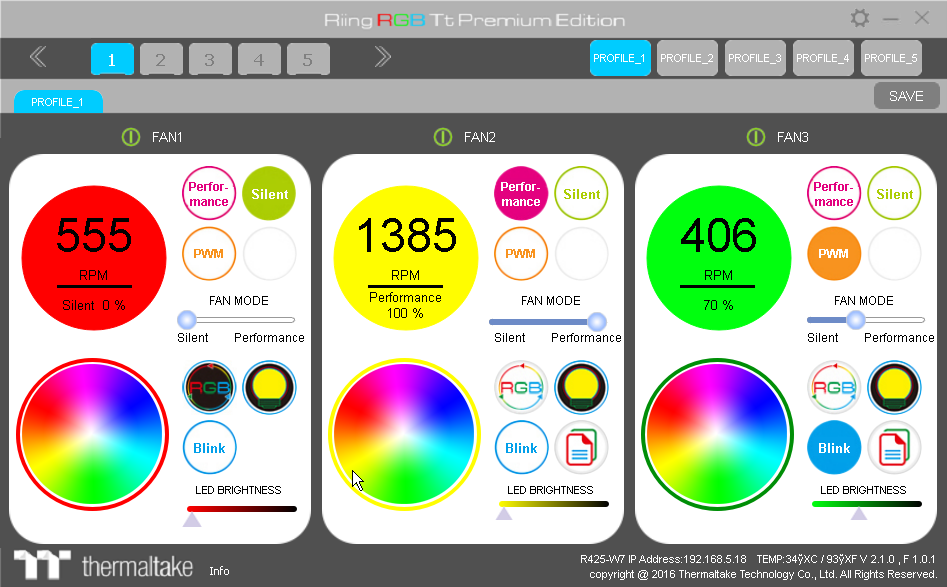

Управление вентиляторами серии Riing RGB Radiator Fan TT Premium Edition осуществляется с помощью одноименного ПО, работающего под ОС Windows версии 7 и выше. Эту программу нужно загрузить с сайта производителя. В окне программы размещено три панели управления, по одной на каждый вентилятор, подключенный к текущему контроллеру (он выбирается вверху слева). Пользователь может вручную управлять скоростью вращения вентилятора (изменяя коэффициент заполнения ШИМ), или может включить один из двух автоматических режимов (тихий и производительный), в которых скорость вращения будет расти с ростом температуры процессора, при этом в этих режимах можно задать максимальное значение коэффициент заполнения.

Riing 12 RGB Radiator Fan TT Premium Edition

Подсветку вентилятора можно включить-выключить, задать ей цвет и яркость, кроме того, пользователь имеет возможность включить режим последовательной плавной смены цвета подсветки (30 секунд на перебор всех цветов по кругу) и мигание с частотой раз в секунду. Последний режим предлагается применять для визуального обнаружения вентилятора, которой управляется данной панелью. Режим подсветки можно скопировать с первой панели на любую из двух других, также можно сохранить режимы для всех трех панелей в выбранном профиле. Отметим, что сохраненные в профиле режимы работы сохраняются также в энергонезависимой памяти контроллера и активируются даже без подключения контроллера к системной плате и без работающего ПО. При остановке вентилятора появляется предупреждающее сообщение, а панель, если она, например, относится к неподключенному вентилятору, можно отключить. Функциональность версии ПО для стационарного компьютера расширяется с помощью мобильного приложения (заявлена поддержка iOS и Android). Мы установили из Google Play версию для Android (тут нужно не промахнуться и установить приложение именно Riing RGB, так как одна из ссылок на странице Riing 12 RGB Radiator Fan TT Premium Edition ведет на программу DPS G Riing RGB для блоков питания). Для работы мобильного приложения основная программа Riing RGB Radiator Fan TT Premium Edition должна быть запущена, и компьютер, на котором она работает, должен находиться в одной локальной сети с мобильным устройством. Начальное окно программы Riing RGB позволяет выбрать компьютер в сети (отображается его имя и IP-адрес), на котором работает основная программа.

Riing 12 RGB Radiator Fan TT Premium Edition

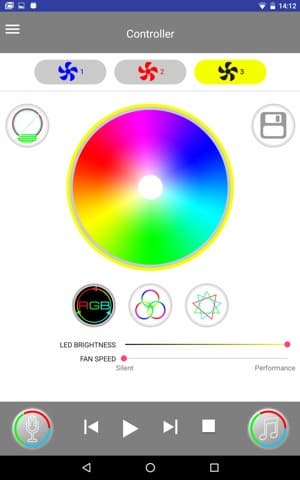

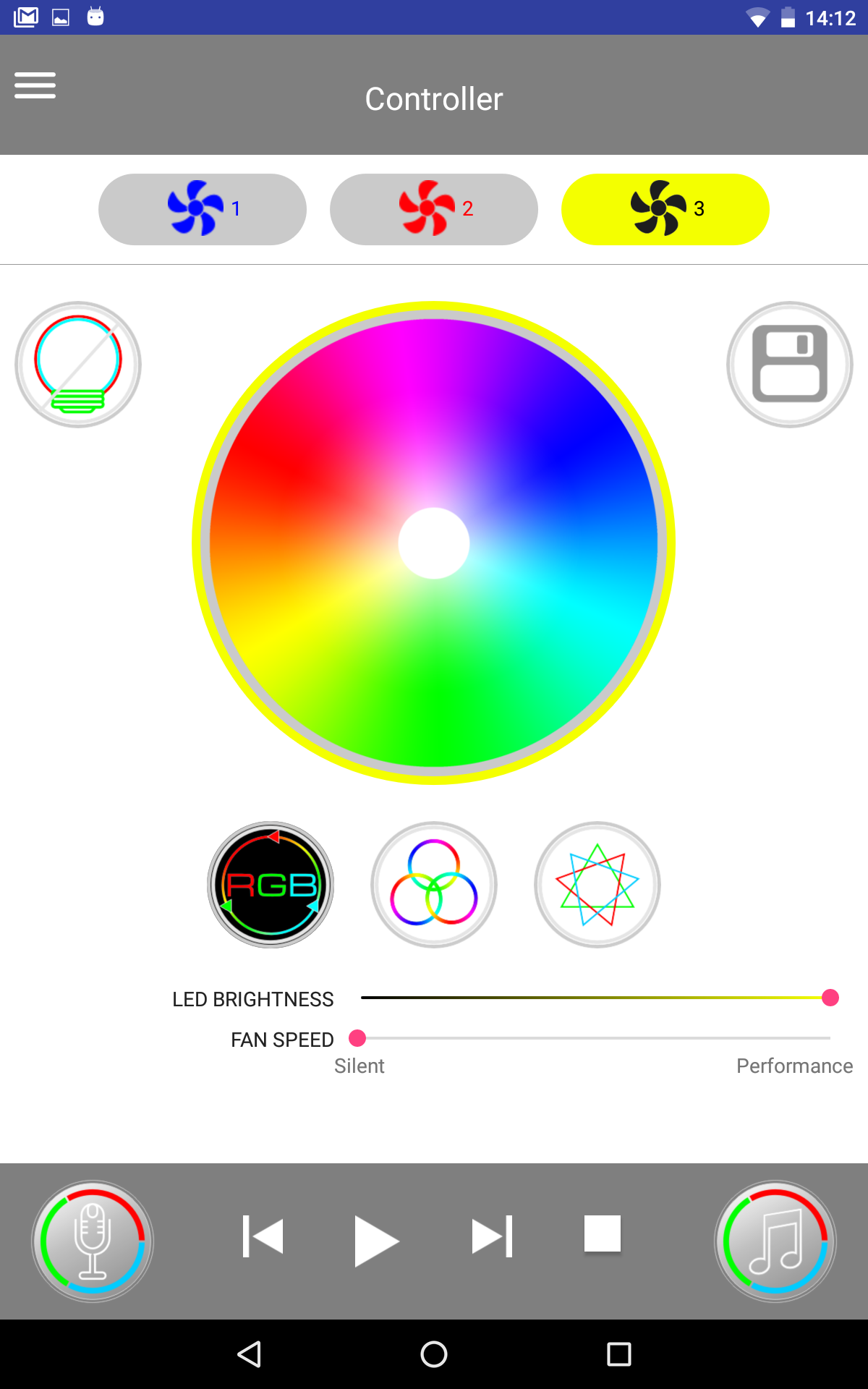

Панель управления в мобильном приложении одна, но кнопки вверху позволяют указать к каким вентиляторам применять текущие настройки. Режимов управления подсветкой тут на три больше — есть вариант скачкообразной смены цветов, и ритмичного мигания подсветки под звук с микрофона или под воспроизводимый звуковой файл. Регулировка скорости вращения осуществляется ползунком, но текущая скорость не отображается.

Riing 12 RGB Radiator Fan TT Premium Edition

Мобильное приложение нуждается в некоторых улучшениях, например, неудобно то, что даже при одном контроллере в системе его нужно обязательно выбирать, приложение нужно запускать обязательно в портретной ориентации экрана, мигание под воспроизводимый звуковой файл не работает — приложение аварийно завершается, и часто несколько секунд нет никакой реакции на нажимаемые пользователем кнопки на панели. Надеемся, эти недостатки будут устранены в следующих версиях ПО.

Раз нет особых оговорок, то нужно считать, что на этот набор вентиляторов предлагается стандартная для вентиляторов Thermaltake двухлетняя гарантия.

Тестирование

Приведем результаты ряда измерений.

Габариты, мм120×120×26
Масса, г171 (с кабелем)
Длина кабеля вентилятора, см91
Длина кабеля USB к контроллеру, см88
Длина кабеля USB для последовательного соединения контроллеров, см28
Длина кабеля питания, см50
Максимальный потребляемый ток, А0,78
Напряжение запуска, В (КЗ* = 100%)4,7
Напряжение остановки, В (КЗ* = 100%)3,2
* коэффициент заполнения ШИМ

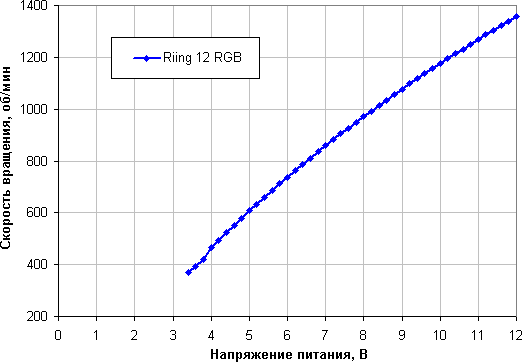

Зависимость скорости вращения от напряжения питания

Зависимость скорости вращения вентилятора от напряжения питания

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки.

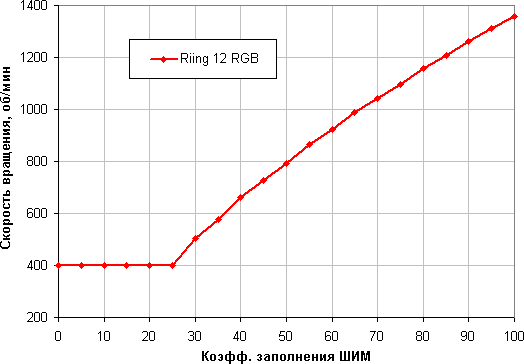

Зависимость скорости вращения от коэффициента заполнения ШИМ

Зависимость скорости вращения вентилятора от коэффициента заполнения ШИМ

Диапазон регулировки составляет от 25% до 100%   с плавным ростом скорости вращения. При снижении КЗ ниже 25% вентилятор продолжает вращаться на постоянной минимальной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

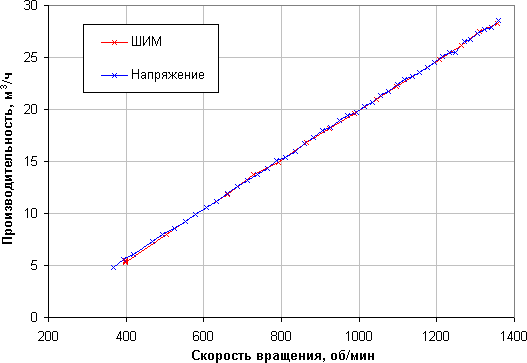

Объемная производительность от скорости вращения

Зависимость объемной производительности от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление, поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

Результат ожидаемый — с точностью до погрешности измерений производительность в случае регулировки с помощью ШИМ или напряжения определяется только скоростью вращения крыльчатки вентилятора.

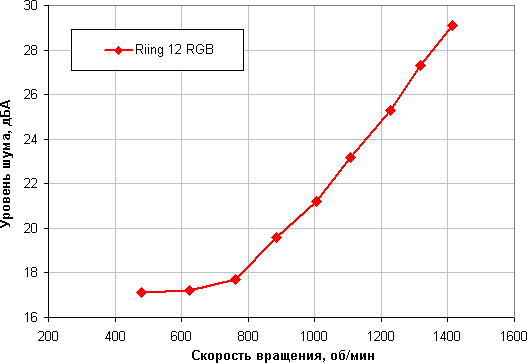

Уровень шума от скорости вращения

Зависимость уровня шума от скорости вращения вентилятора

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора.

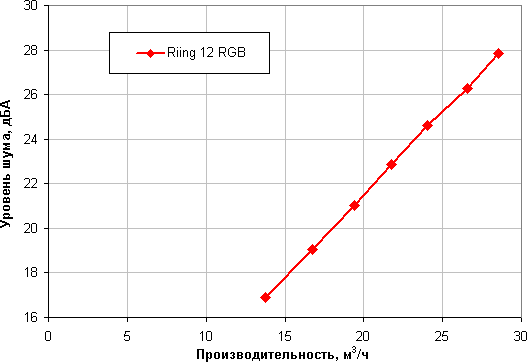

Уровень шума от объемной производительности

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентилятора была выше во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). Чтобы привести данные в соответствие друг с другом мы проводили нелинейную интерполяцию уровня шума к тем скоростям вращения, которые были при замере производительности.

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Этот тест пока разрабатывается и в методике не описан. Использовался дифференциальный датчик давления SDP610-25Pa компании Sensirion. Максимальное статическое давление равно 11,2 Па или 1,14 мм водяного столба.

Выводы

Сравнение зависимостей основных характеристик от скорости вращения крыльчатки показывает (см., например, статью «Корпусные вентиляторы размером 120 мм»), что вентилятор из набора Riing 12 RGB Radiator Fan TT Premium Edition относится к классу качественных современных корпусных вентиляторов типоразмера 120 мм. Кроме качества, дополнительными стимулами при выборе именно этого набора будут кольцевая подсветка с настраиваемым цветом и возможность контроля и управления работой вентиляторов с помощью приложения на стационарном компьютера и на мобильном устройстве. Отдельно отметим хорошую комплектацию, длинные кабели к вентиляторам и возможность независимого управления вентиляторами числом до 48 в системе. Вне всякого сомнения, набор Riing 12 RGB Radiator Fan TT Premium Edition можно применять для реализации основных целей моддинга компьютерного корпуса — для получения эстетического удовлетворения и выражения собственной индивидуальности.

В заключение предлагаем посмотреть наш видеообзор комплекта Thermaltake Riing 12 RGB Radiator Fan TT Premium Edition:

Наш видеообзор комплекта Thermaltake Riing 12 RGB Radiator Fan TT Premium Edition можно также посмотреть на iXBT.Video

Набор Thermaltake Riing 12 RGB Radiator Fan TT Premium Edition предоставлен на тестирование производителем
