Обзор материнской платы MSI Z370 Gaming Pro Carbon AC на чипсете Intel Z370

1390
1390
1188
1188

Не так давно мы рассматривали топовую и очень дорогую плату компании MSI на чипсете Intel Z370 — модель MSI Z370 Godlike Gaming. В этой статье мы рассмотрим более простую и не такую дорогую плату на том же самом чипсете Intel Z370: модель MSI Z370 Gaming Pro Carbon AC.

Комплектация и упаковка

Плата MSI Z370 Gaming Pro Carbon AC поставляется в небольшой по размерам коробке.

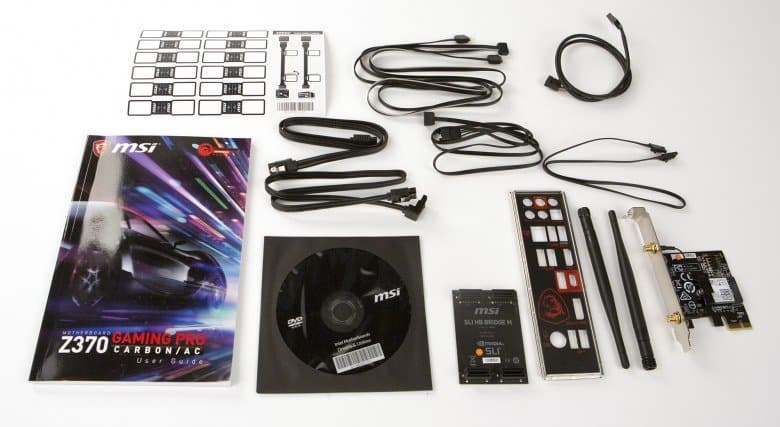

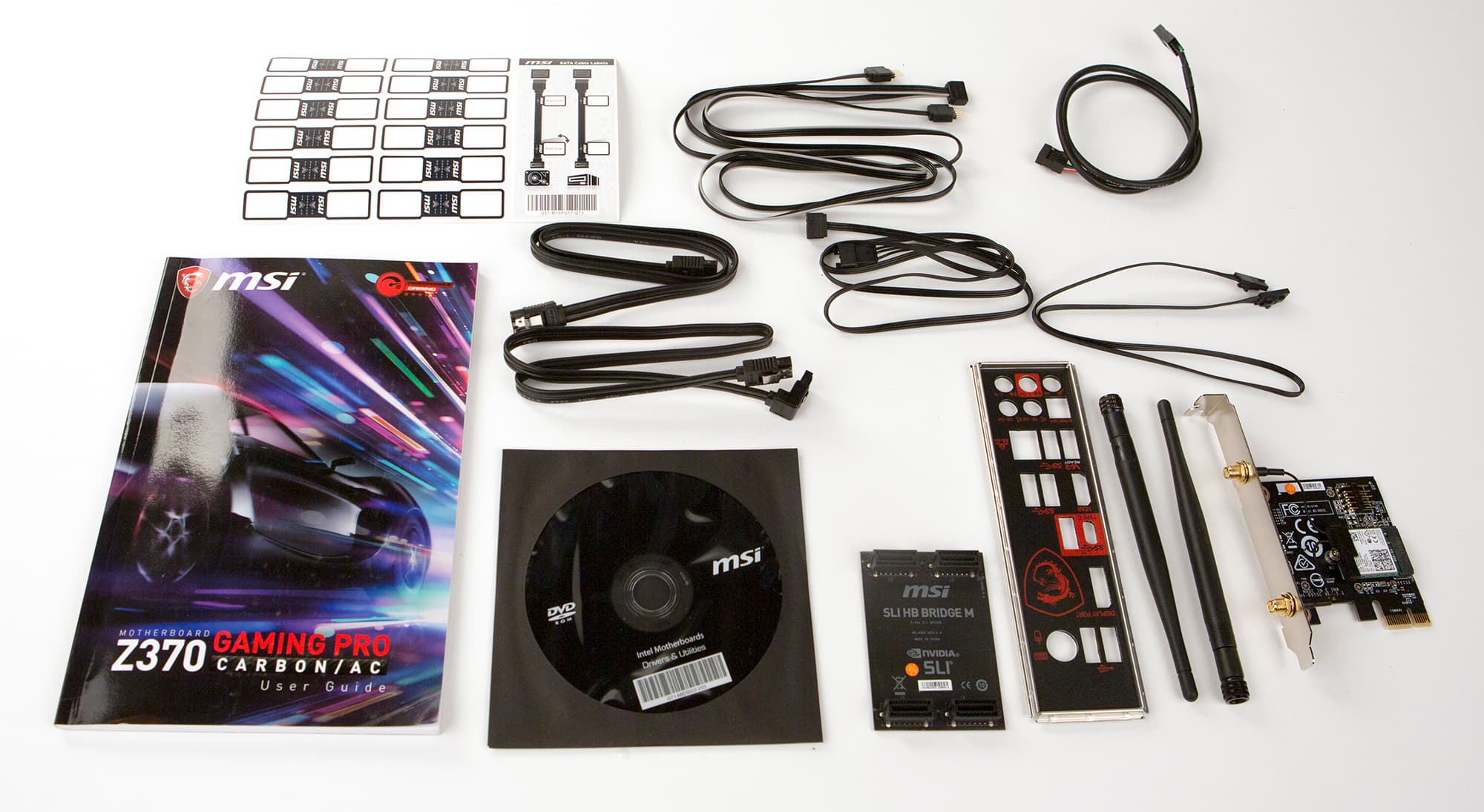

В комплект поставки входит руководство пользователя, DVD-диск с драйверами и утилитами, стикеры для кабелей, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), заглушка для задней панели платы, мостик SLI на две видеокарты, Wi-Fi-модуль с двумя антеннами (плата с интерфейсом PCI Express x1), кабель, представляющий собой Y-разветвитель длиной 80 см для подключения двух RGB-лент, кабель длиной 80 см для подключения RGB ленты Rainbow и еще один кабель длиной 50 см для подключения RGB-ленты Corsair HD RGB LED.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI Z370 Gaming Pro Carbon AC приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем
LGA1151
Чипсет
Intel Z370
Память
4 × DDR4 (до 64 ГБ)
Аудиоподсистема
Realtek ALC1220
Сетевой контроллер
1 × Intel I219-V
1 × Dual Band Wireless-AC 8265 (802.11b/g/n/ac+Bluetooth 4.2)
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
2 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с
USB-порты
8 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
6 × USB 2.0

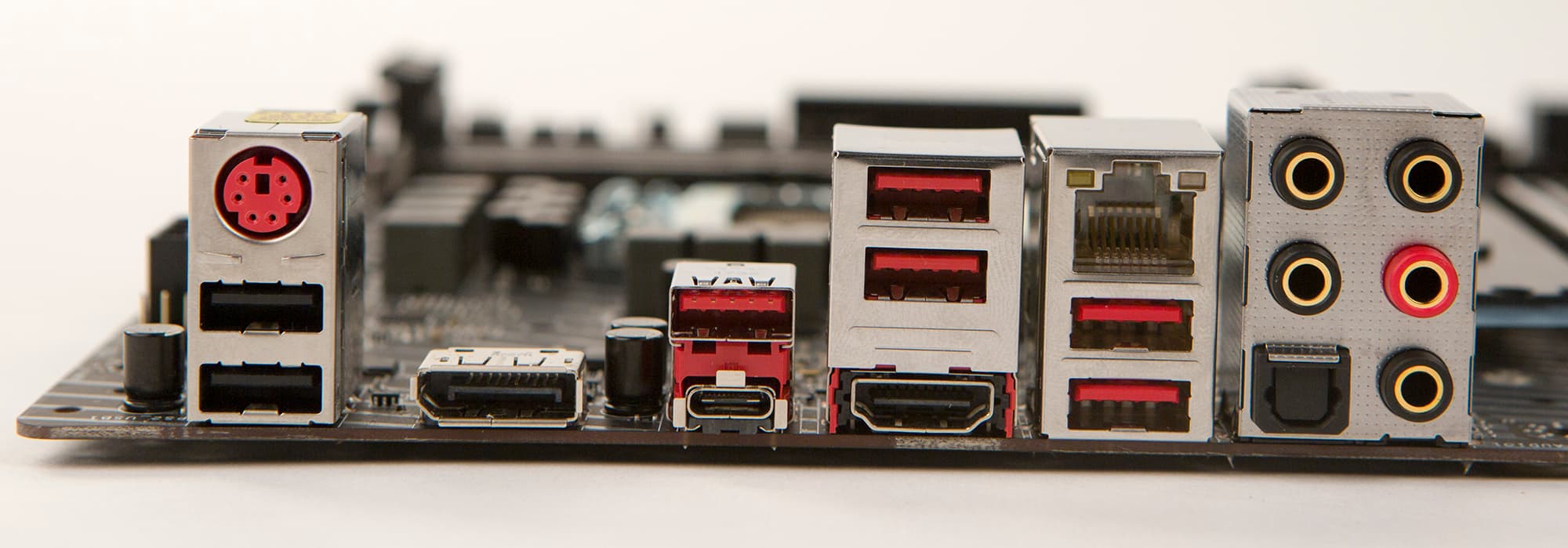

Разъемы на задней панели
4 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
2 × USB 2.0
1 × DisplayPort
1 × HDMI
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов (3,5 мм) типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
6 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
3 разъема для подключения термодатчиков
2 разъема для подключения RGB-ленты 12 В
1 разъема для подключения цифровой RGB-ленты 5 В
1 разъем для подключения RGB-ленты Corsair (5 В)
Форм-фактор
ATX (304×243 мм)
Средняя цена
виджет Яндекс.Маркет
Розничные предложения
виджет Яндекс.Маркет

Форм-фактор

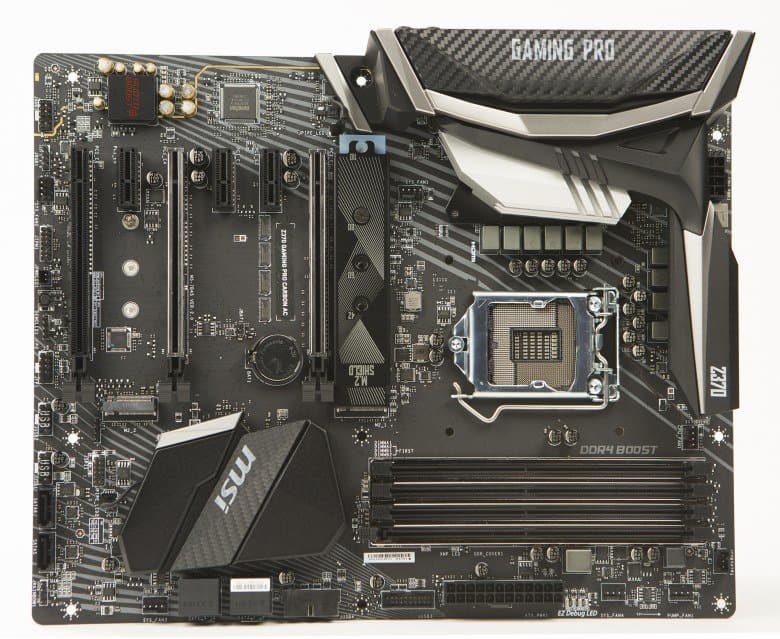

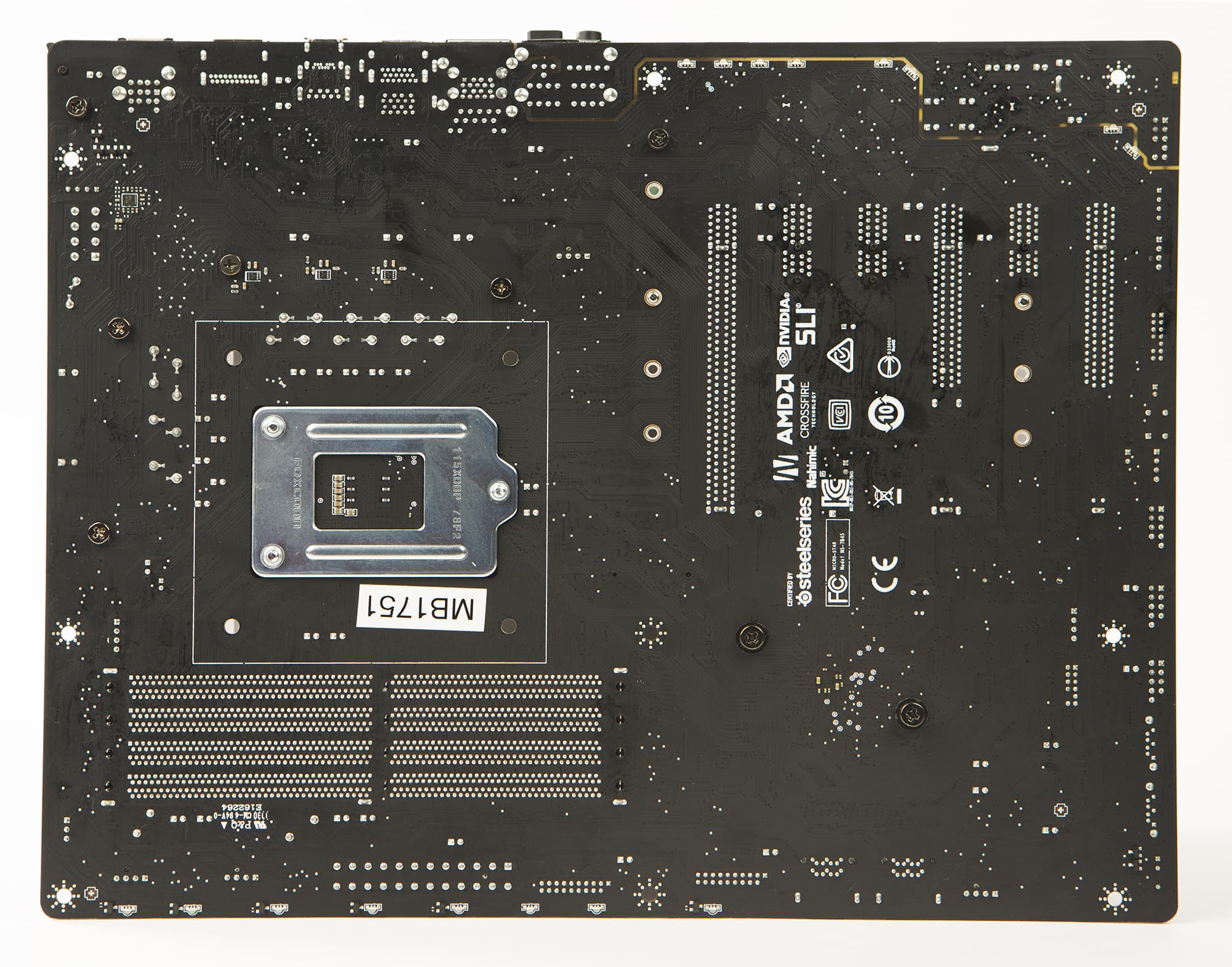

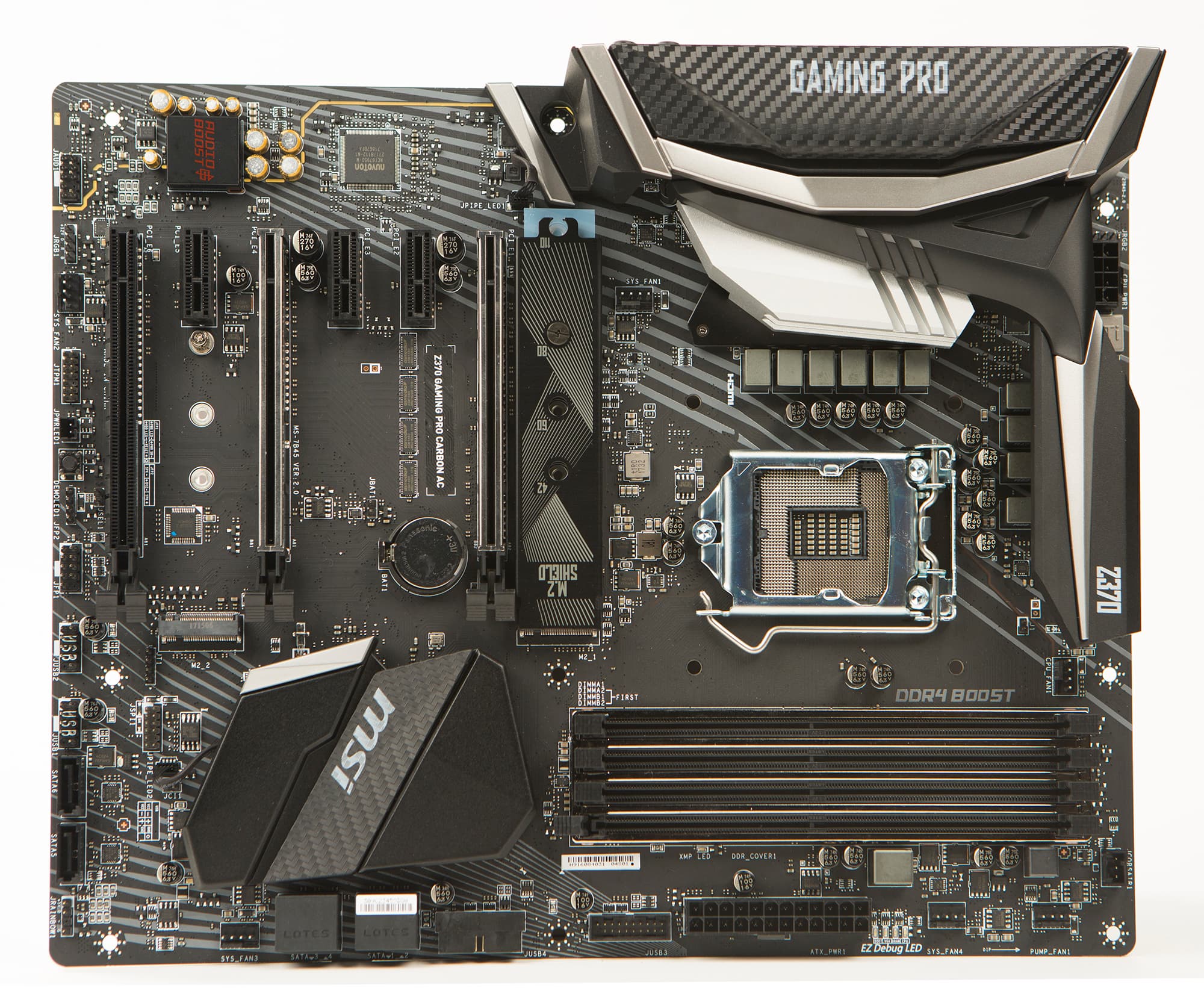

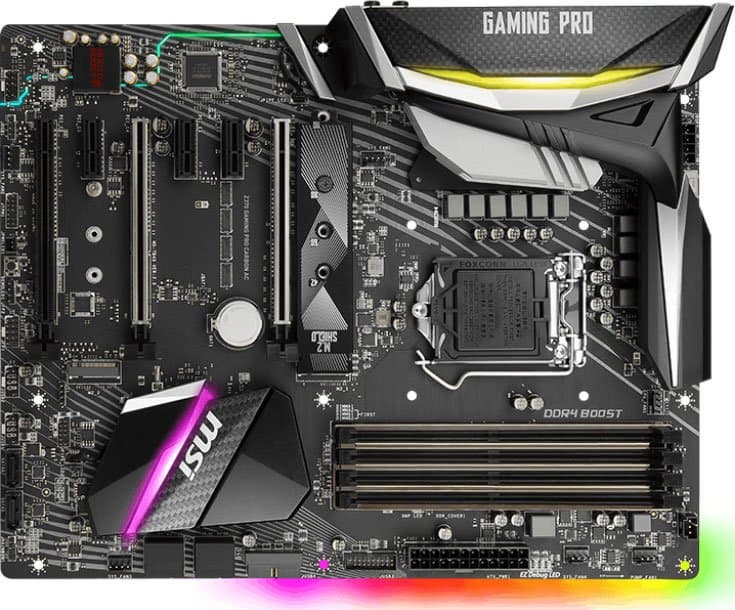

Плата MSI Z370 Gaming Pro Carbon AC выполнена в форм-факторе ATX (304×243 мм), Для ее монтажа в корпус предусмотрено девять отверстий.

Чипсет и процессорный разъем

Плата MSI Z370 Gaming Pro Carbon AC основана на новом чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

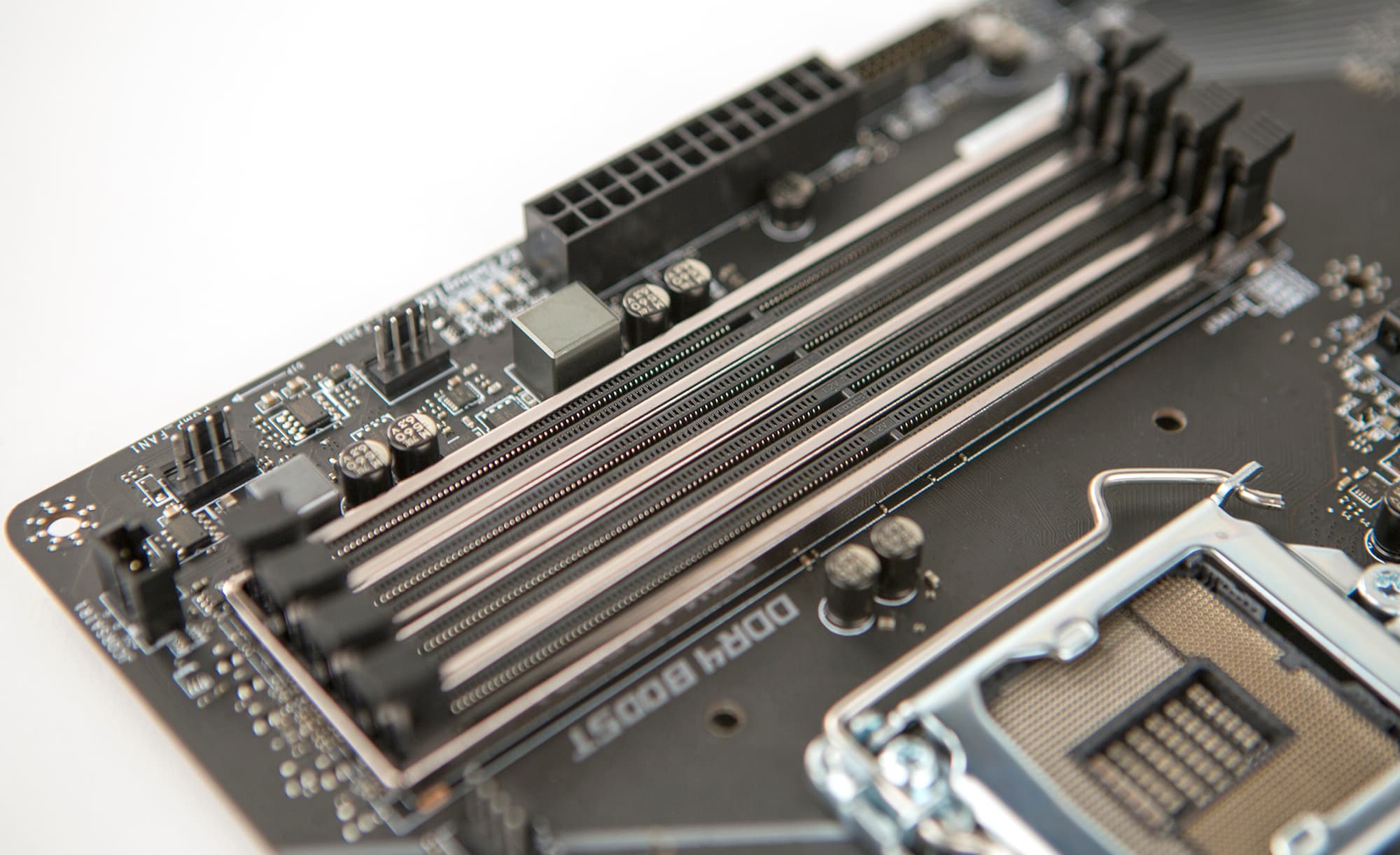

Для установки модулей памяти на плате MSI Z370 Gaming Pro Carbon AC предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

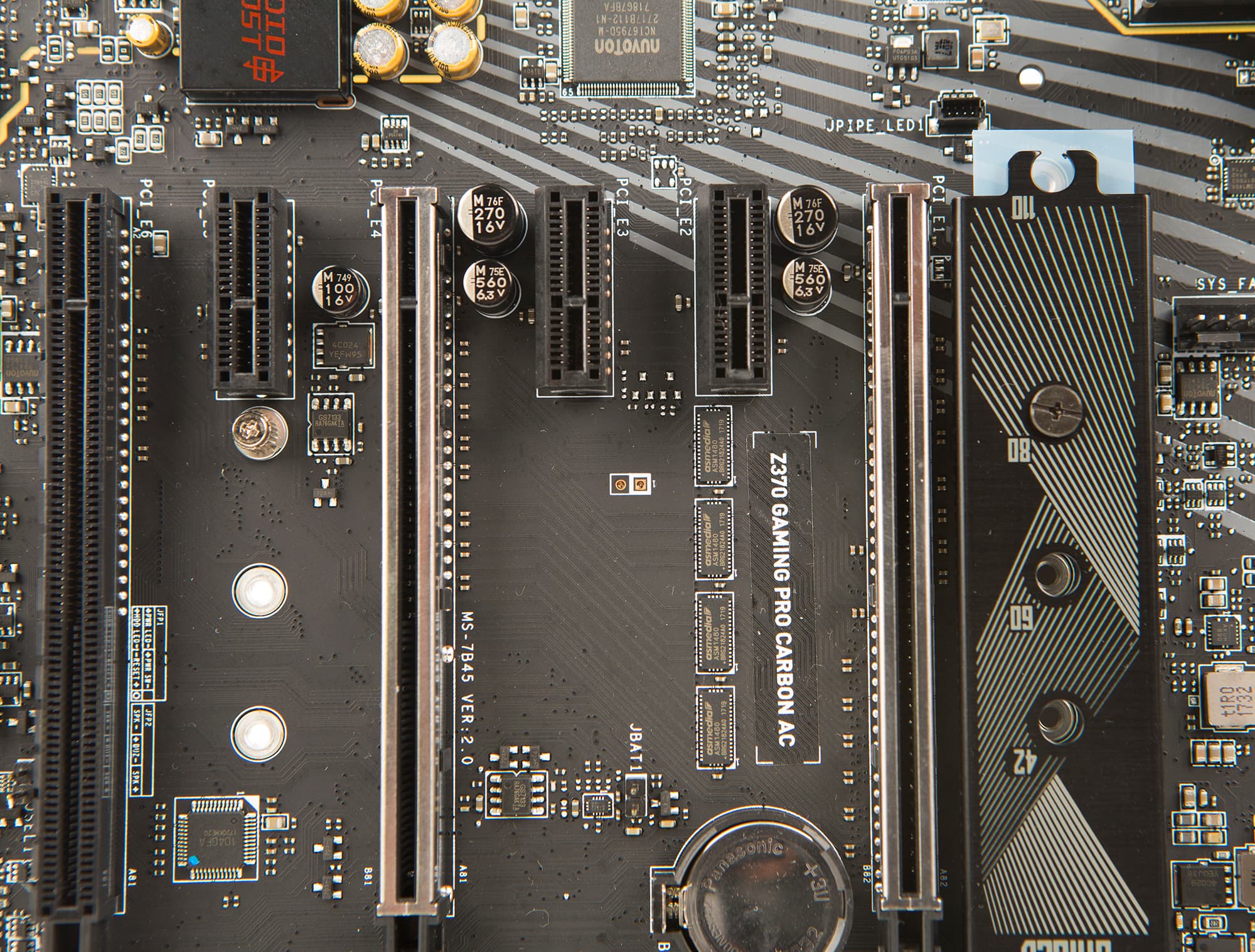

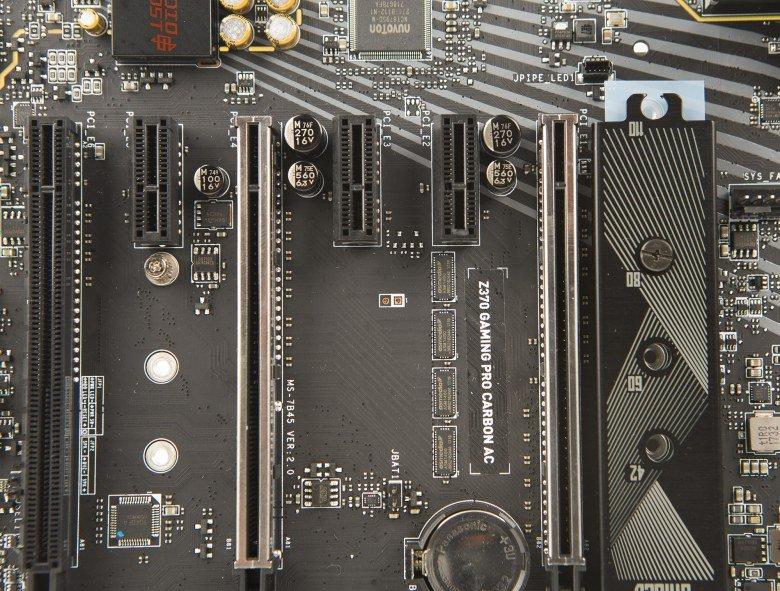

Для установки видеокарт, плат расширения и накопителей на материнской плате MSI Z370 Gaming Pro Carbon AC имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и два разъема M.2

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 (он обозначен PCI_E1) реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Это переключаемый слот, который может работать на скоростях x16/x8.

Второй слот с форм-фактором PCI Express x16 (PCI_E4) также реализован на базе процессорных линий PCIe 3.0, но всегда работает на скорости x8. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Третий слот с форм-фактором PCI Express x16 (PCI_E6) реализован на базе чипсетных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Режим работы слота PCI_E6 на базе чипсетных линий PCIe 3.0 никак не связан с работой остальных слотов, реализованных на базе процессорных линий PCIe 3.0.

Режимы работы слотов PCI_E1/PCI_E4, то есть слотов на базе 16 процессорных линий PCIe 3.0 могут быть следующие: x16/—, x8/x8.

Плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia (симметричный режим x8/x8), а также двух, трех (в режиме x8/x8/x4) видеокарт AMD.

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel Z370.

Кроме слотов PCI Express, на плате имеется два разъема M.2, которые предназначены для SSD-накопителей с интерфейсом PCIe 3.0 x4 и SATA. Причем, один разъем (M2_1) поддерживает накопители типоразмера 2242/2260/2280/22110, а второй разъем (M2_2) — типоразмера 2242/2260/2280. Разъемы M.2 реализованы через чипсет.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы Display Port 1.2 и HDMI 1.4.

SATA-порты

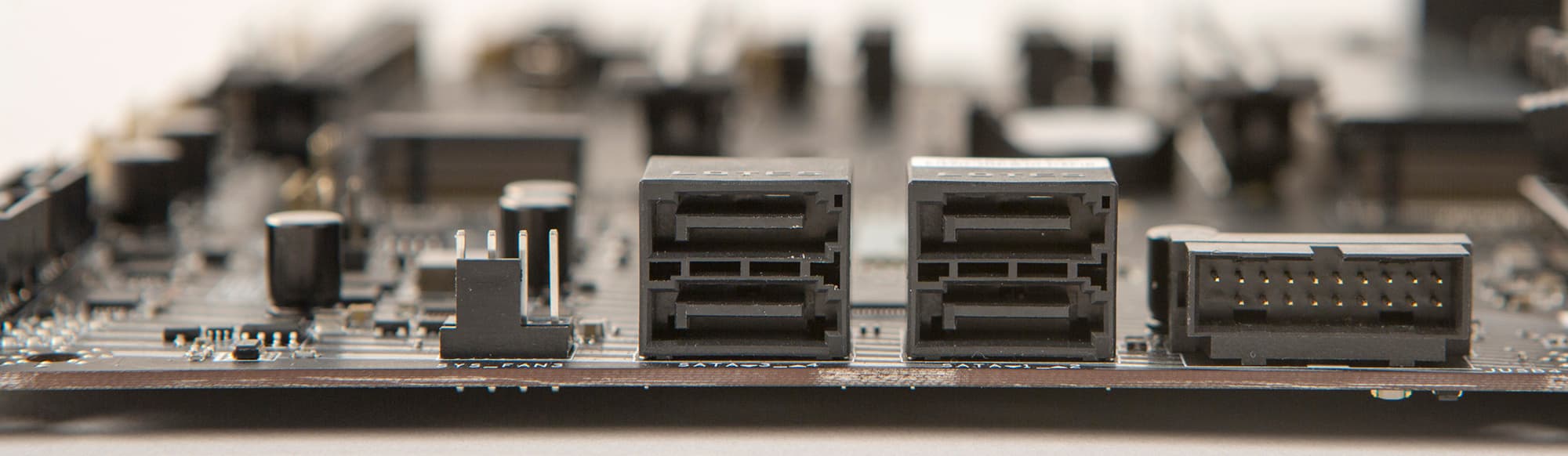

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Отметим, что четыре SATA-порта горизонтальные, а еще два — вертикальные.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Все порты USB 2.0 и USB 3.0 реализованы непосредственно через чипсет Intel Z370. Два порта USB 2.0 и три четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения еще четырех портов USB 2.0 и четырех портов USB 3.0 на плате имеется два разъема USB 2.0 и два разъема USB 3.0 (по два порта на разъем).

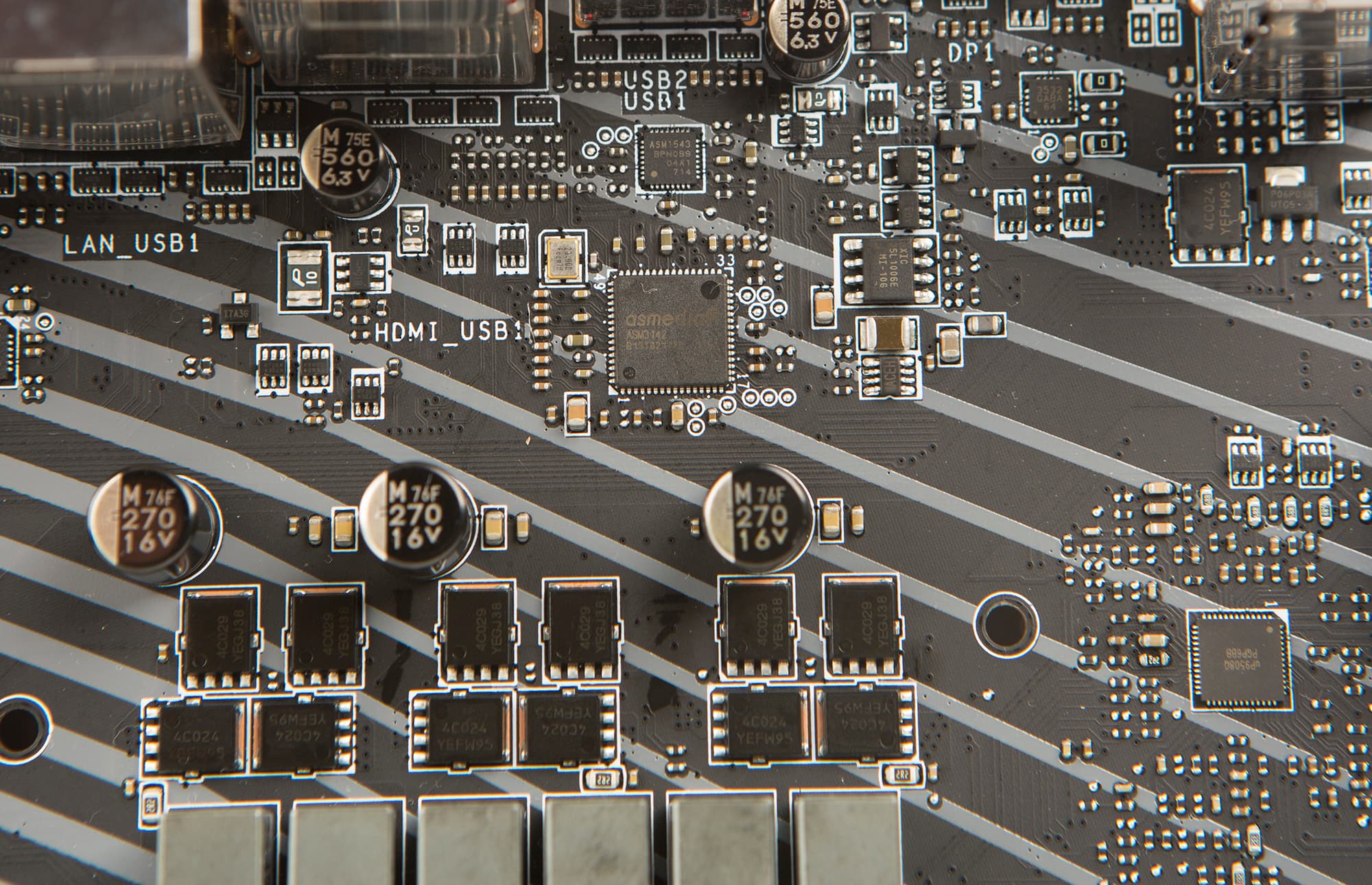

Два порта USB 3.1, выведенные на заднюю панель платы, реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету по двум линиям PCIe 3.0. Причем один порт имеет разъем Type-A, а другой порт — разъем Type-C.

Сетевой интерфейс

Для подключения к сети на плате MSI Z370 Gaming Pro Carbon AC предусмотрен гигабитный сетевой интерфейс и беспроводной интерфейс Wi-Fi 802.11b/g/n/ac. Гигабитный сетевой интерфейс реализованы на базе контроллера физического уровня Intel I219-V (используется в сочетании с чипсетным контроллером MAC-уровня).

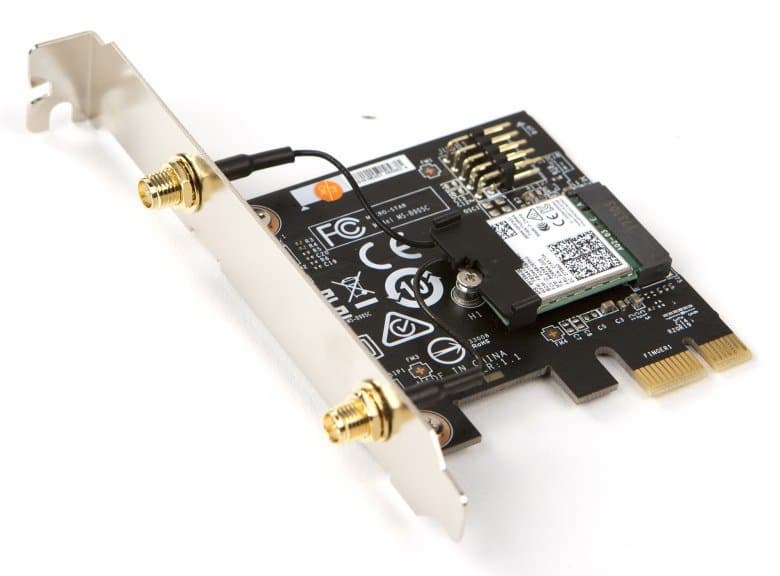

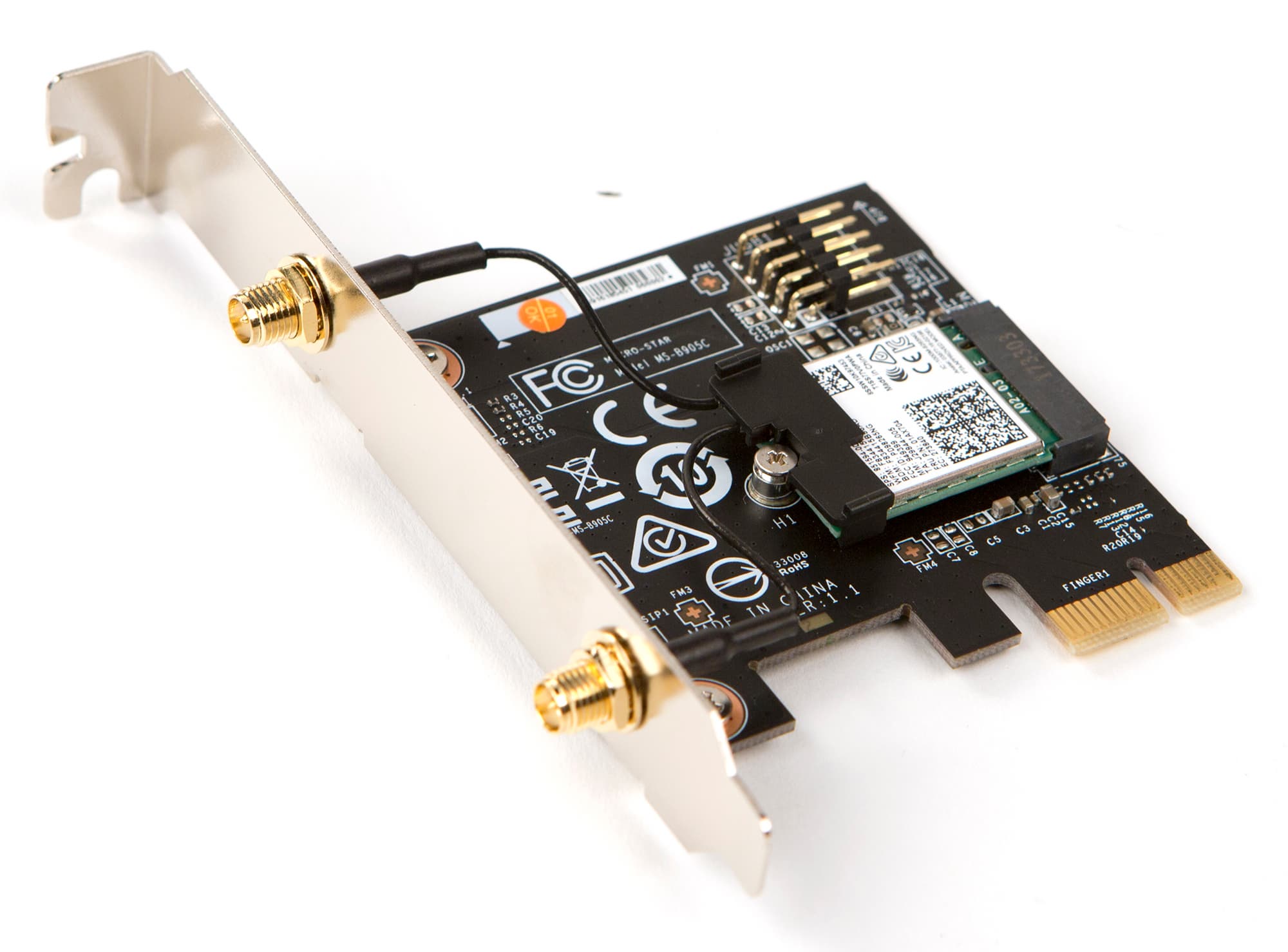

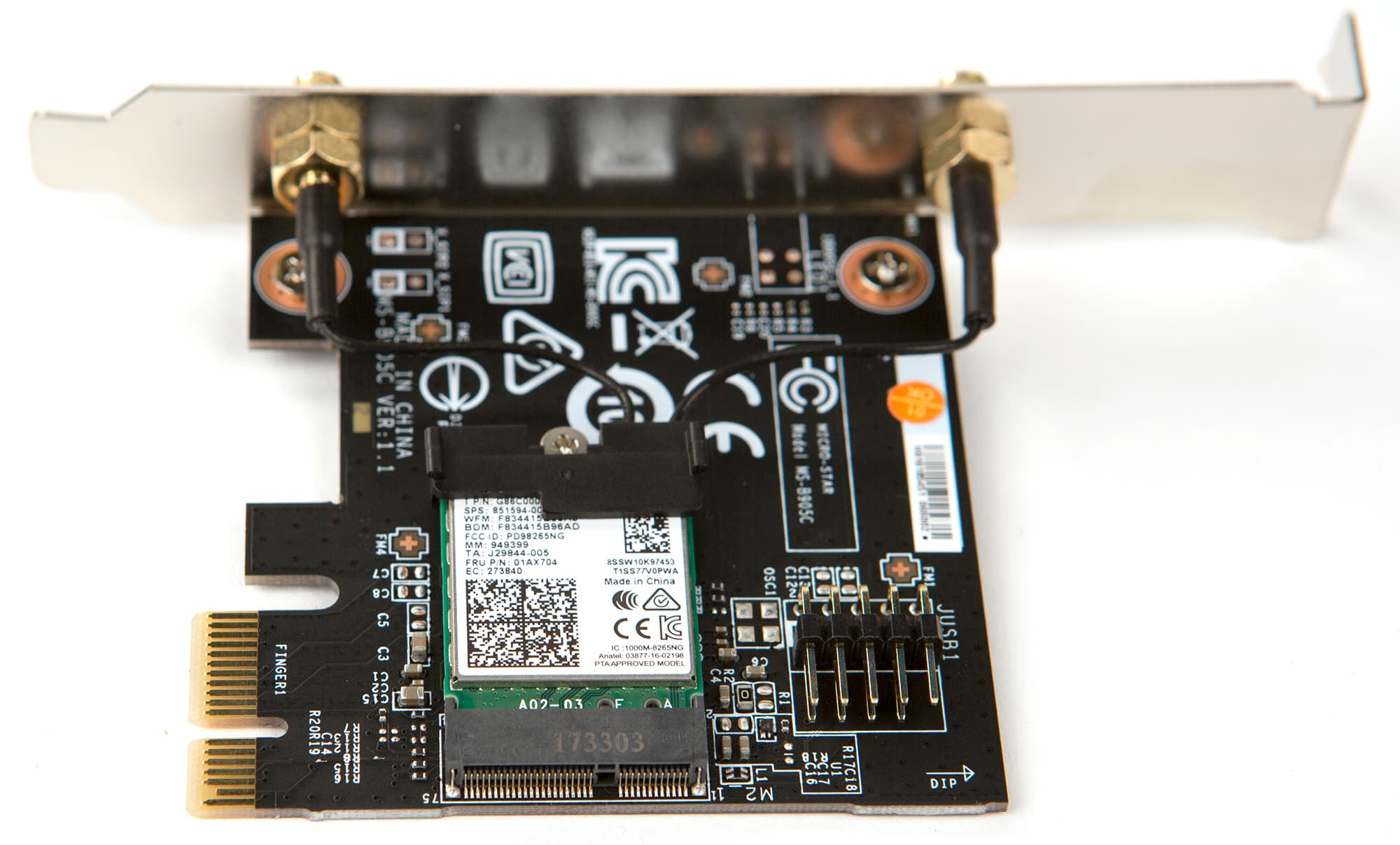

Модуль Wi-Fi основан на контроллере Dual Band Wireless-AC 8265 и представляет собой плату расширения, устанавливаемую в слот PCI Express 3.0 x1.

Как это работает

Напомним, что кроме поддержки разных семейств процессоров, чипсет Intel Z370 ничем не отличается от чипсета Intel Z270. Чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы MSI Z370 Gaming Pro Carbon AC.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, два разъема M.2, сетевой контроллер и два контроллер ASMedia ASM3142. Все это в совокупности требует 18 портов PCIe 3.0. Кроме того, задействуется еще шесть портов SATA и восемь портов USB 3.0, а это еще 14 HSIO-портов. То есть всего получается 32 HSIO-портов. И это мы еще не учли, что разъемы M.2 могут работать в SATA-режиме. Понятно, что без разделения портов и разъемов тут не обойтись.

Разделяются здесь только SATA порты с разъемами M.2.

Разъем M.2_1 разделяется по линии SATA c портом SATA#1, то есть если разъем M.2 используется в режиме SATA, то порт SATA#1 будет недоступен. И наоборот, если используется порт SATA#1, то разъем M.2 доступен только в режиме PCIe 3.0 x4.

Разъем M.2_2 разделяется по линии SATA c портом SATA#5, то есть если разъем M.2 используется в режиме SATA, то порт SATA#5 будет недоступен.

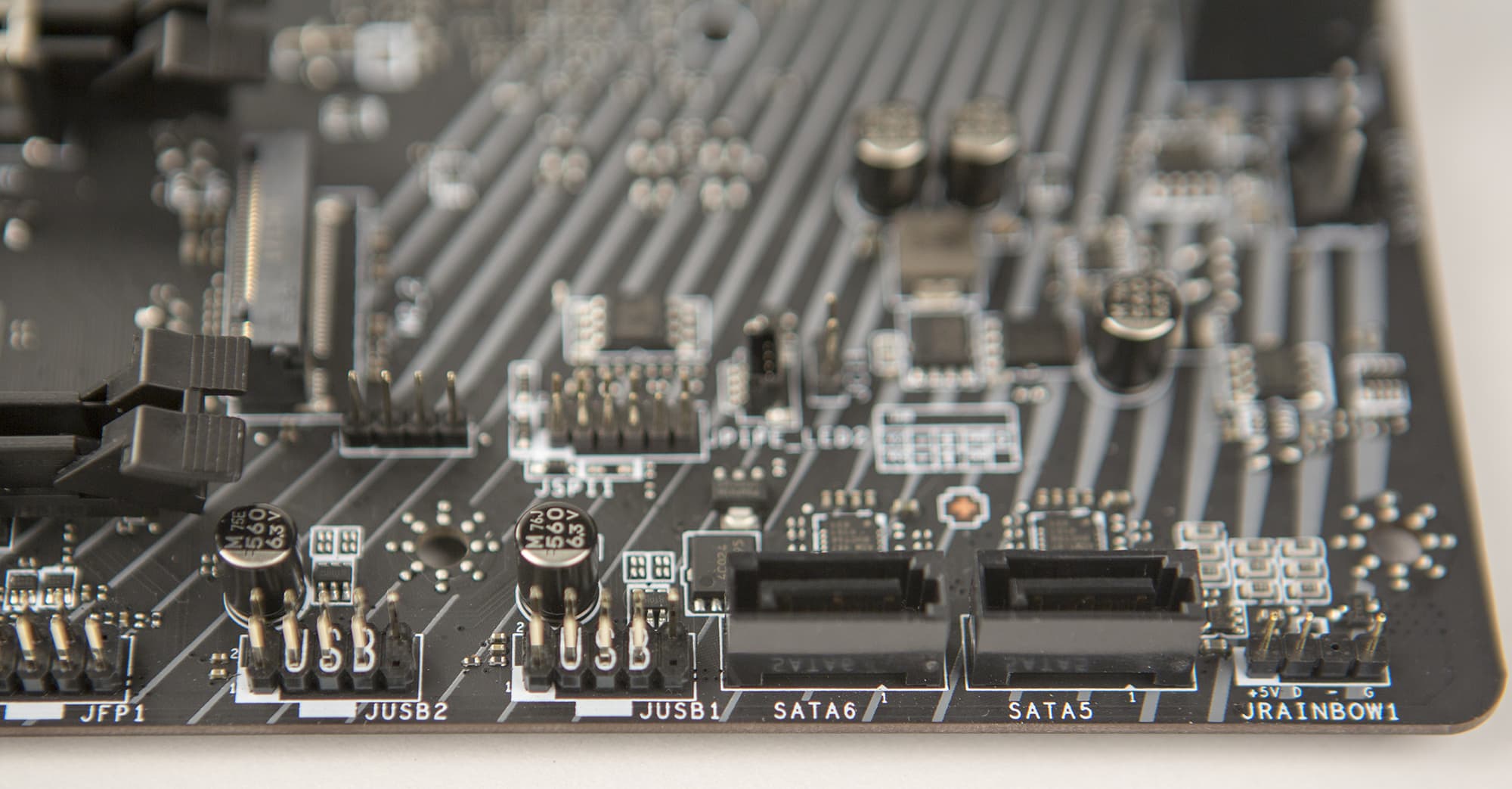

Но это не все. Два порта SATA (SATA#5, SATA#6) разделяются с разъемом M.2 еще и следующим образом. Два HSIO порта чипсета могут конфигурироваться либо как два порта SATA (SATA#5, SATA#6) либо как два PCIe 3.0 порта. Если эти порты конфигурируются как два порта PCIe 3.0, то в совокупности с еще двумя чипсетными портами PCIe 3.0 получаем четыре порта PCIe 3.0, которые используются либо для разъема M.2_2 в режиме PCIe. Если же задействуются порты SATA#5 и SATA#6 (то есть два HSIO порта чипсета конфигурируются как два порта SATA), то разъем M.2_2 недоступен.

С учетом указанных разделений на плате MSI Z370 Gaming Pro Carbon AC задействованы все 30 высокоскоростных портов чипсета. Это 16 портов PCIe 3.0, 4 порта SATA и 8 портов USB 3.0. Еще два чипсетных HSIO порта могут конфигурироваться либо как два порта SATA, либо как два порта PCIe 3.0.

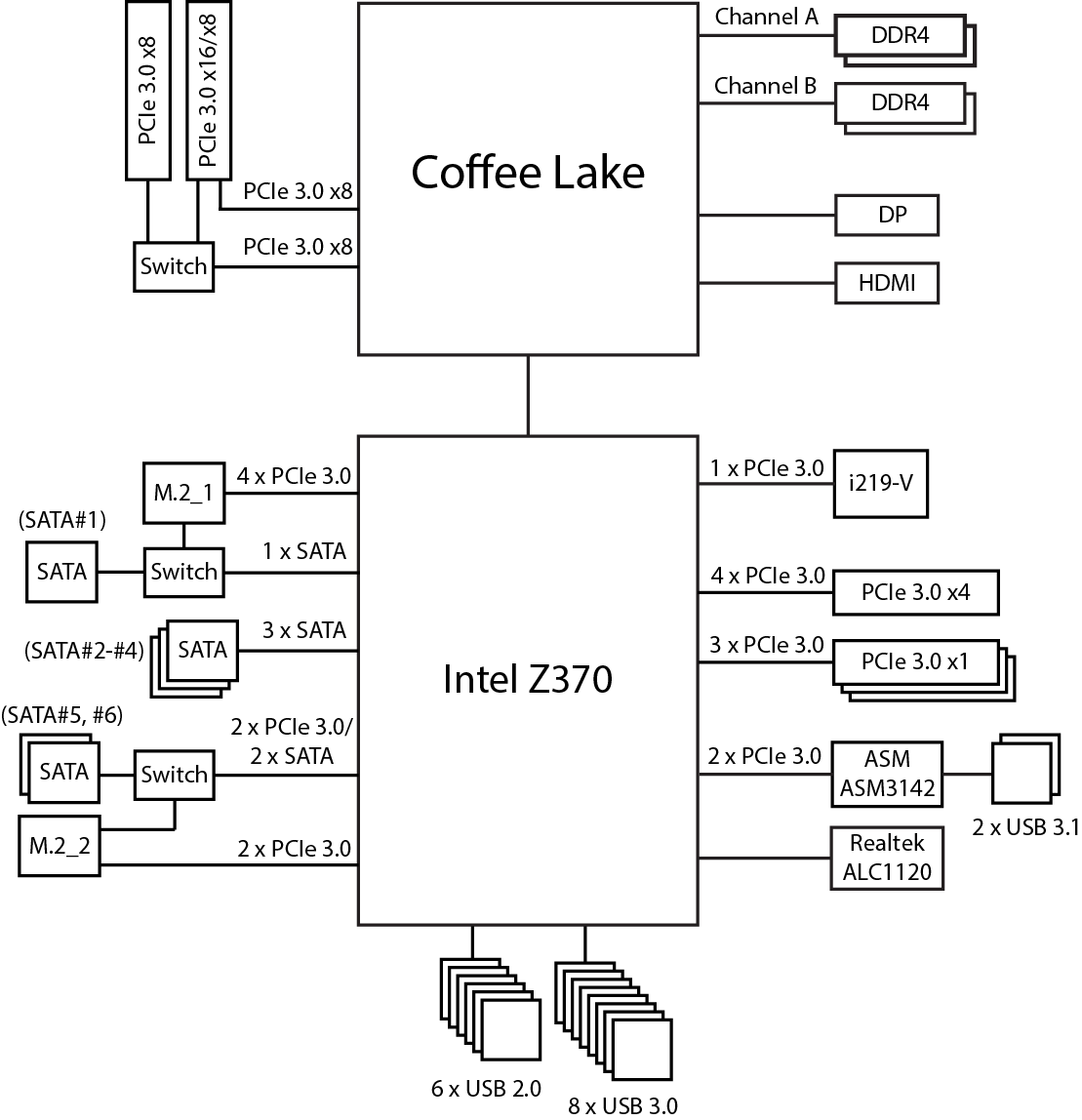

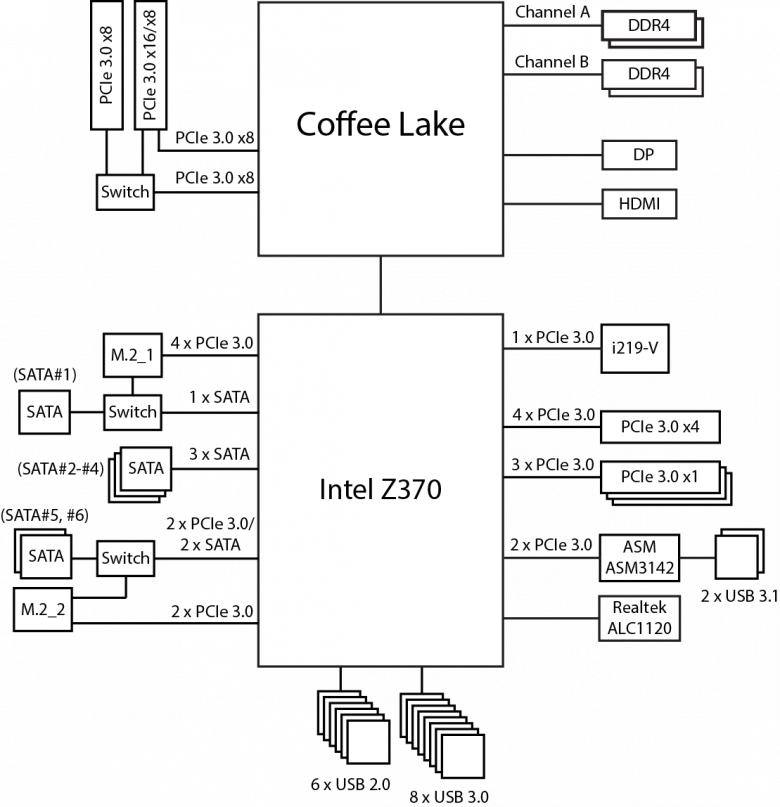

Блок-схема платы MSI Z370 Gaming Pro Carbon AC показана на рисунке.

Дополнительные особенности

В сравнении с топовой платой MSI Z370 Godlike Gaming дополнительные возможности платы MSI Z370 Gaming Pro Carbon AC выглядят довольно скромно, но тем не менее, они есть.

На плате нет никаких кнопок и индикатора POST-кодов и все дополнительные особенности сводятся к подсветке платы и возможности подключения RGB-лент.

Как уже отмечалось, на плате имеется два четырехконтактных разъема (12V/G/R/B) для подключения светодиодных лент с питанием 12 В типа 5050 RGB LED, один трехконтактный (5V/D/G) разъем Rainbow для подключения цифровой ленты WS2812B c индивидуально адресуемыми светодиодами и один трехконтактный (5V/D/G) разъем Corsair, который также предназначен для подключения цифровой ленты c индивидуально адресуемыми светодиодами (отличается от разъема Rainbow только типом разъема).

Помимо возможности подключения светодиодных лент, на плате также реализована RGB-подсветка.Подсвечивается чехол задней панели разъемов, радиатор чипсета и, кроме того, подсвечивается с обратной стороны передней край платы, а также граница зоны аудиотракта.

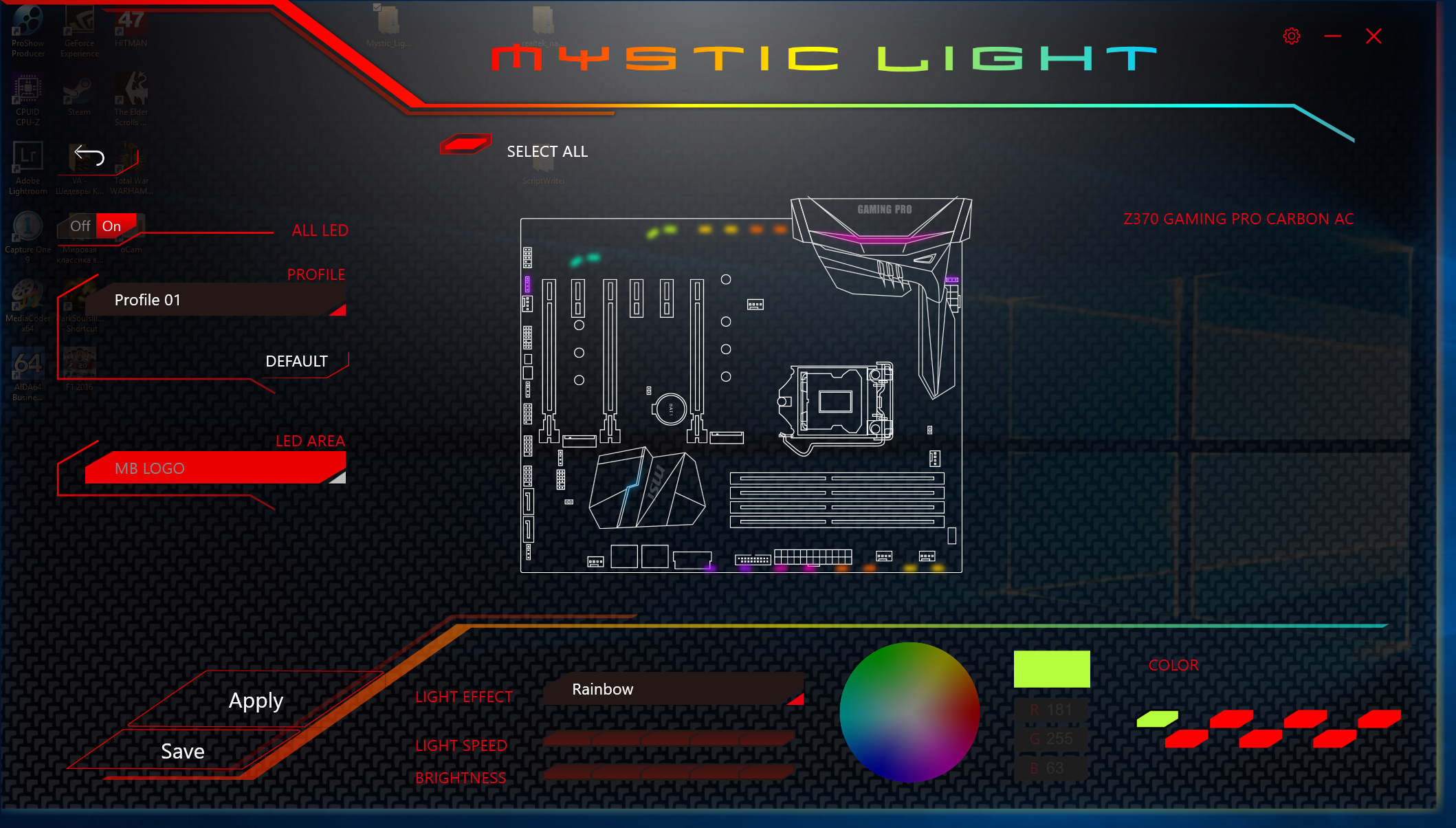

Подсветка, конечно, тут довольно скромная и, скорее, номинальная. Как и на всех платах MSI с подсветкой, ее настройка производится с использованием утилиты MSI Mystic Light, которая позволяет также управлять подсветкой подключенных к плате светодиодных лент.

Система питания

Как и большинство плат, модель MSI Z370 Gaming Pro Carbon AC имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

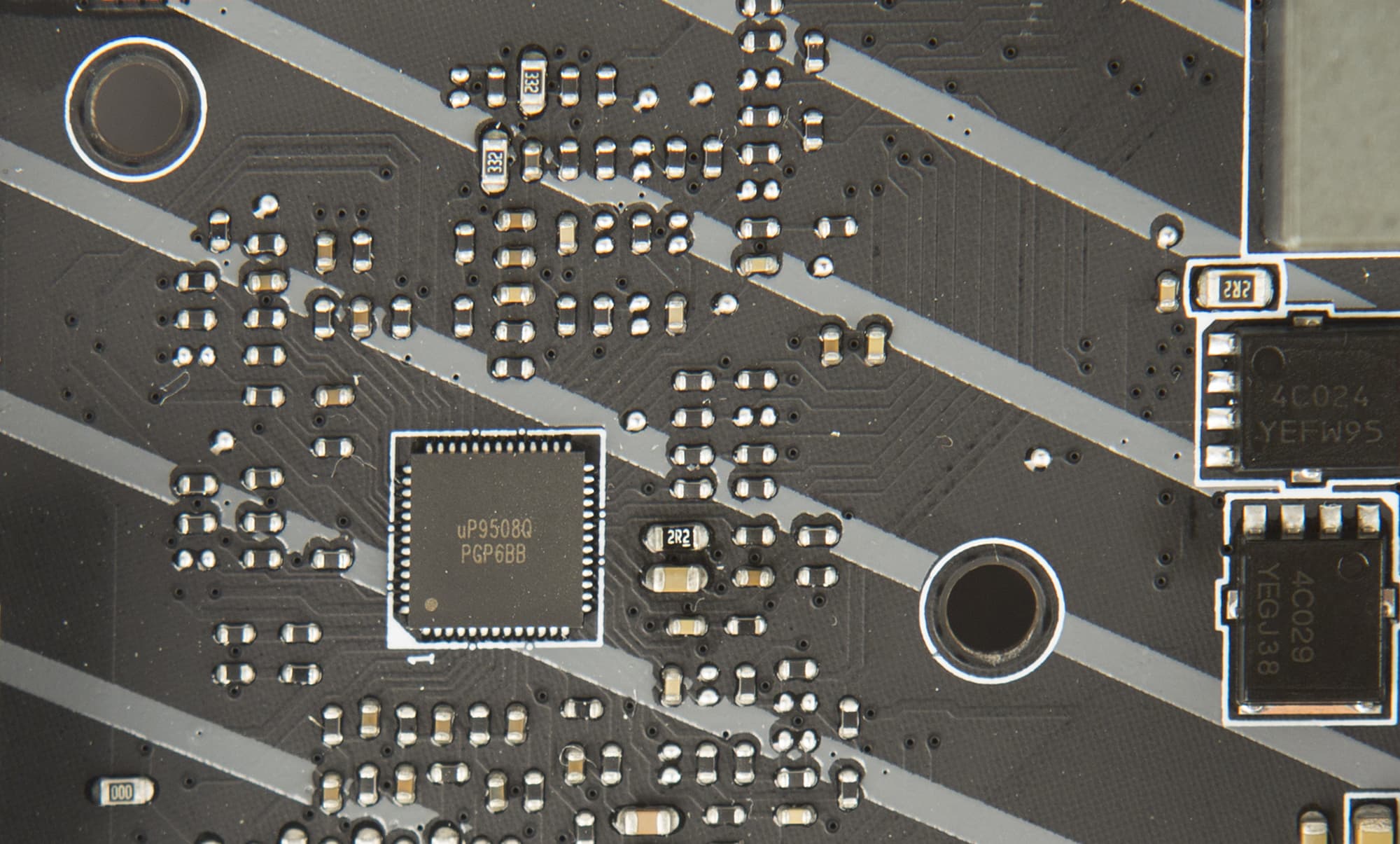

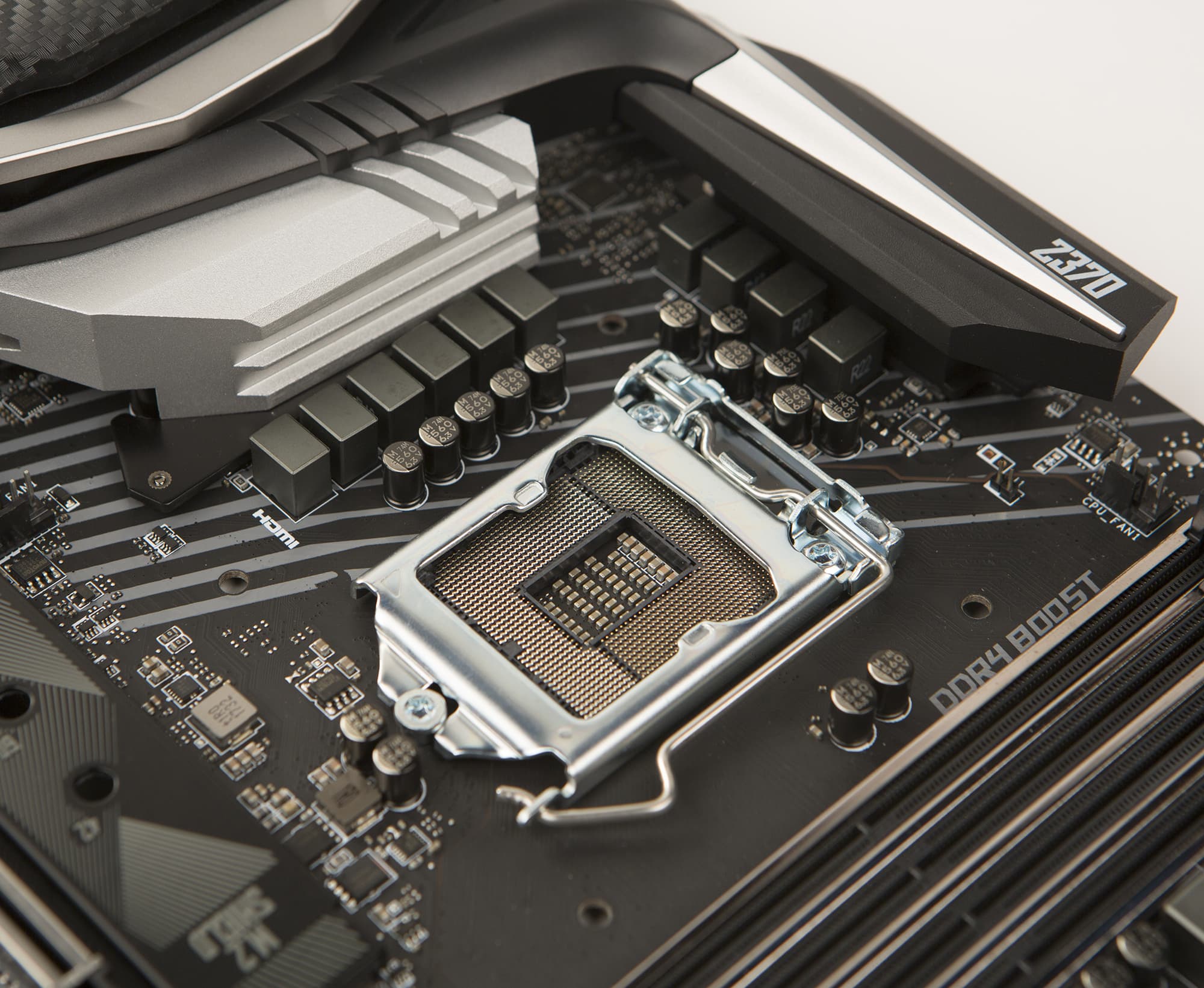

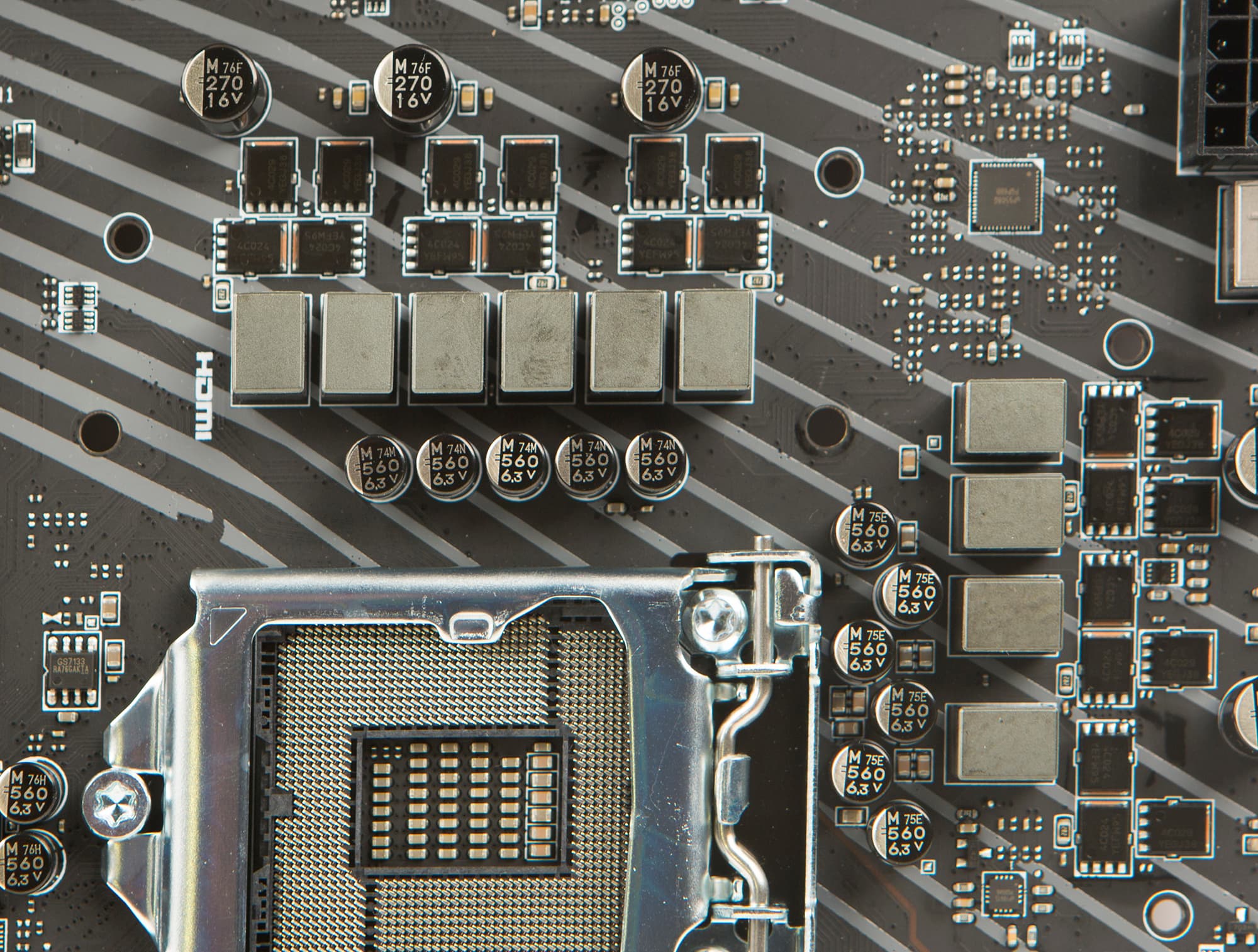

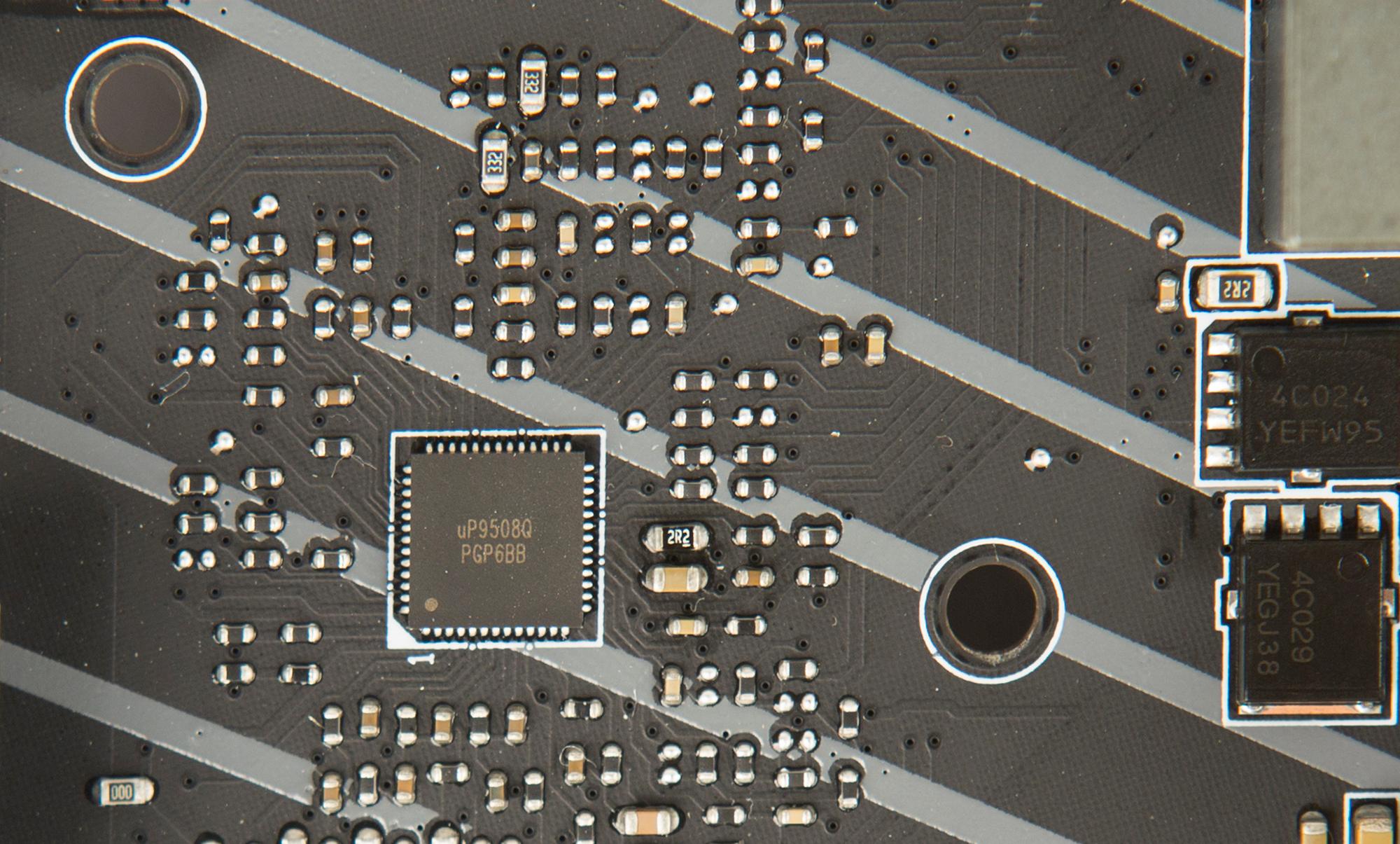

Регулятор напряжения питания процессора на плате является 10-канальным и управляется 5-фазным (3+2) (Vcore+VccGT) PWM-контроллером uP9508Q. В самих каналах питания используются MOSFET-транзисторы NTMFS4C024N и NTMFS4C029N от компании On Semiconductor. Удвоители фаз питания расположены с обратной стороны платы.

Система охлаждения

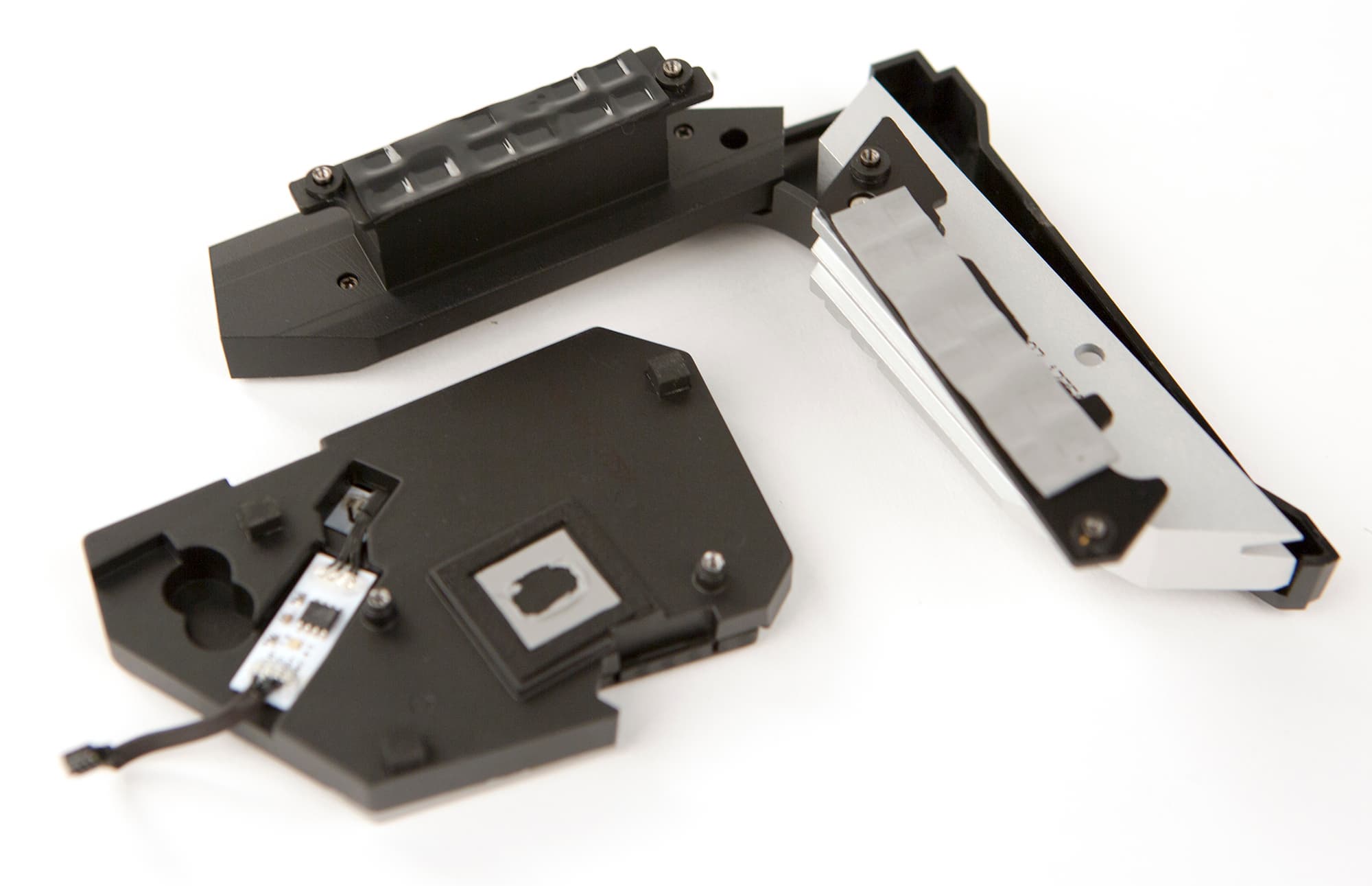

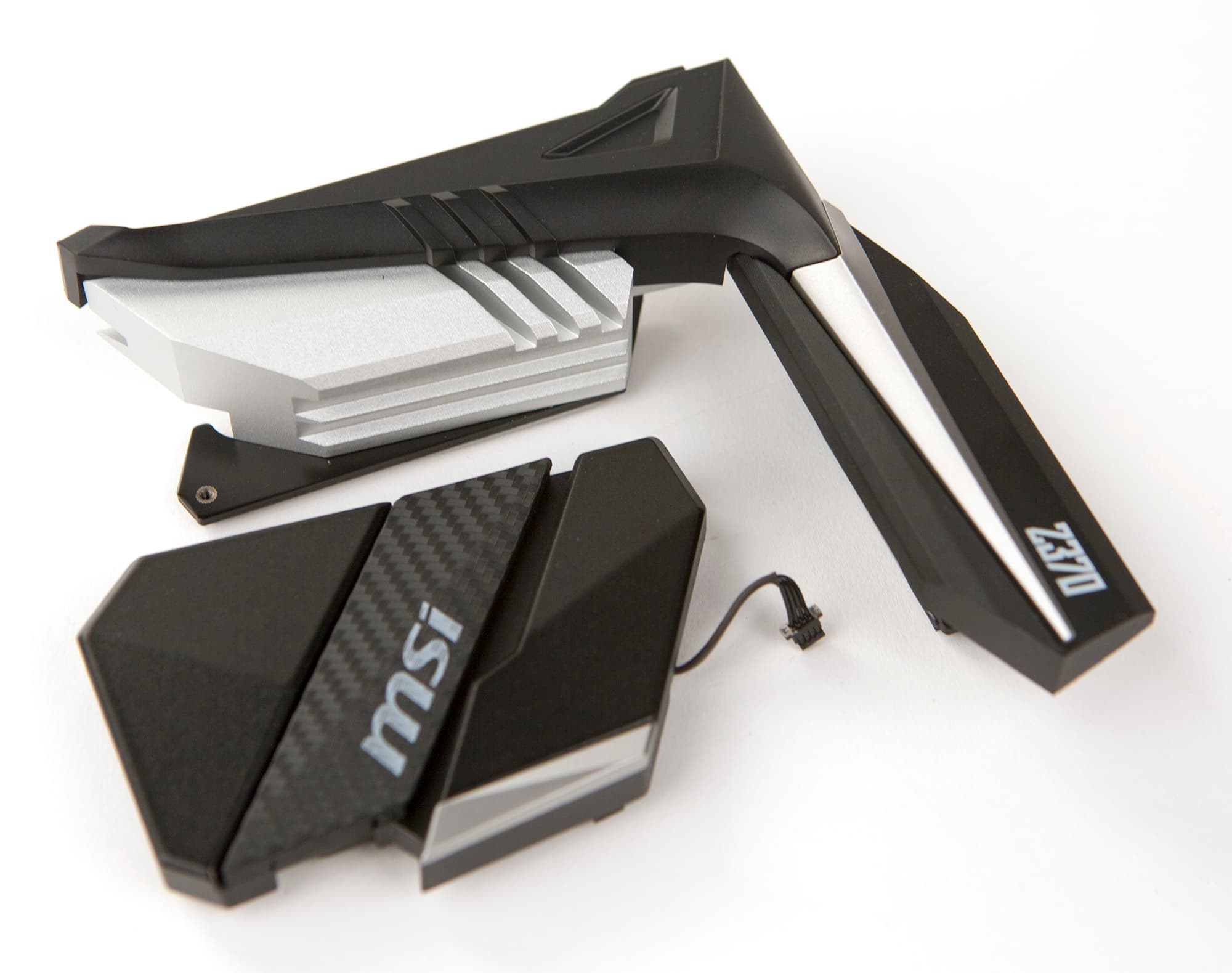

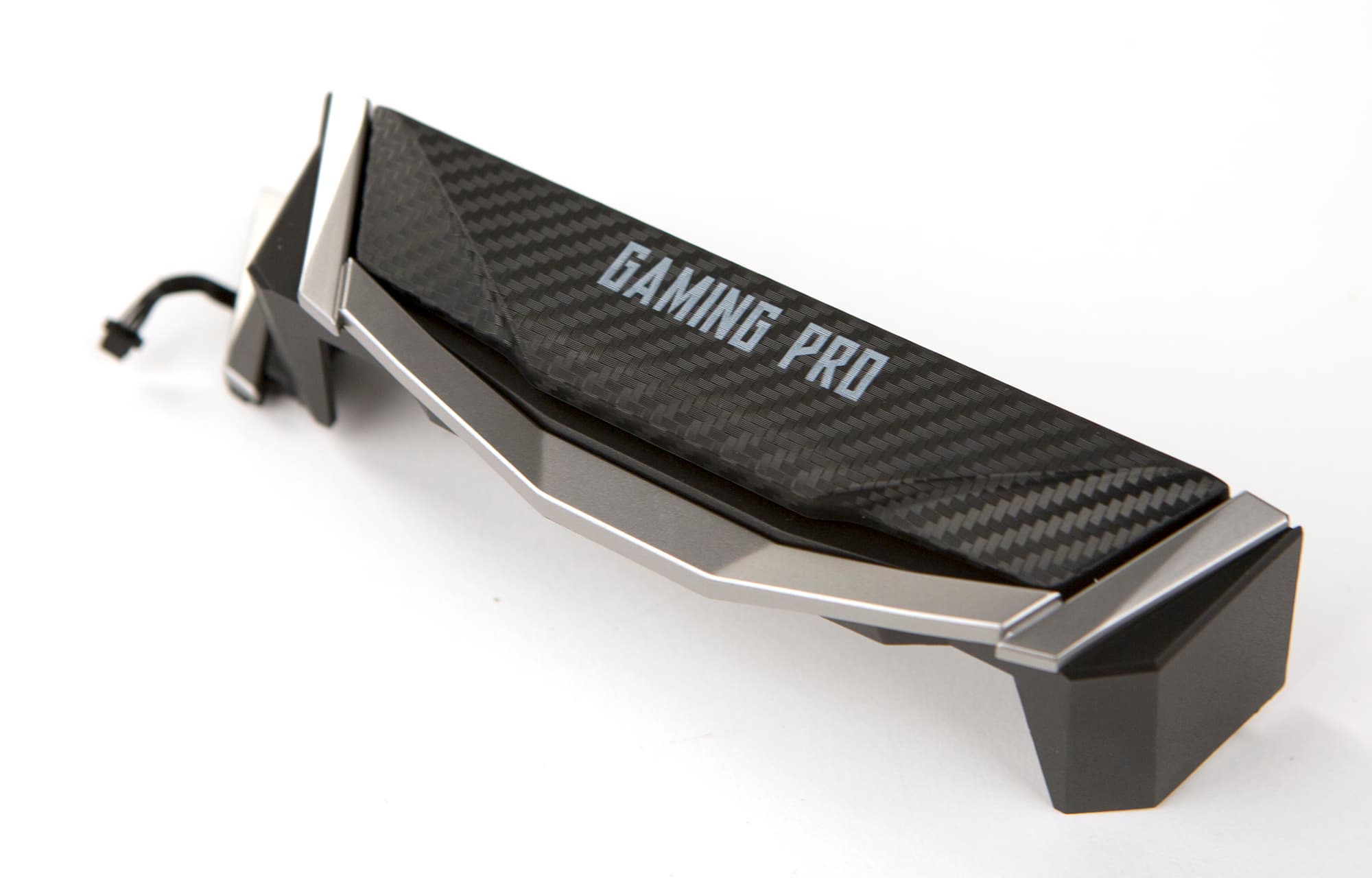

Система охлаждения платы MSI Z370 Gaming Pro Carbon AC состоит из двух радиаторов. Один радиатор углового типа (без тепловой трубки) расположен по двум смежным сторонам процессорного разъема и предназначен для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета. Кроме того, одного SSD-накопителя, устанавливаемого в разъем M.2, также предусмотрен радиатор.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов. Один разъем предназначен для кулера процессора, еще четыре — для дополнительных корпусных вентиляторов. Один разъем может использоваться для подключения помпы СВО.

Аудиоподсистема

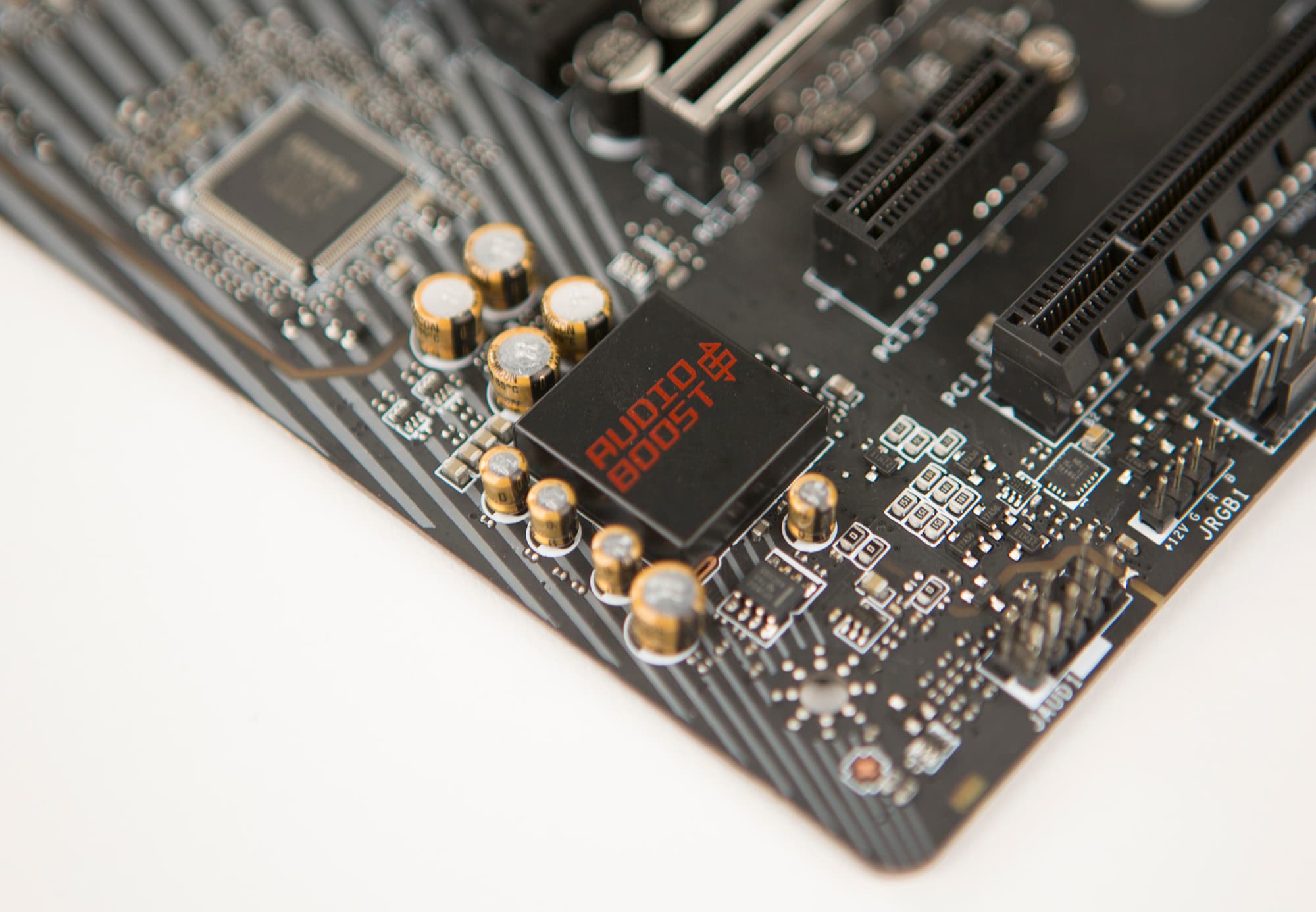

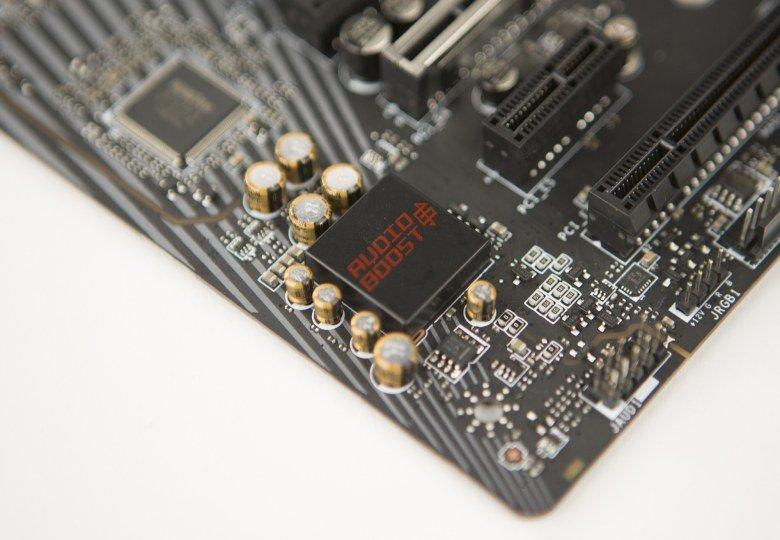

Аудиоподсистема платы MSI Z370 Gaming Pro Carbon AC основана на кодеке Realtek ALC1220 и изолирована на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

По результатам тестирования аудиотракт на плате MSI Z370 Gaming Pro Carbon AC получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,10, −0,01
Отлично
Уровень шума, дБ (А)
−83,1
Хорошо
Динамический диапазон, дБ (А)
82,9
Хорошо
Гармонические искажения, %
0,0039
Очень хорошо
Гармонические искажения + шум, дБ (A)
−77,0
Посредственно
Интермодуляционные искажения + шум, %
0,017
Очень хорошо
Взаимопроникновение каналов, дБ
−74,9
Хорошо
Интермодуляции на 10 кГц, %
0,015
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

Каких-либо существенных отличий UEFI BIOS платы MSI Z370 Gaming Pro Carbon AC в сравнении с UEFI BIOS рассмотренной ранее платы MSI Z370 Godlike Gaming нет. Точно такой же интерфейс и возможности по настройке и разгону системы. А потому, повторяться просто нет смысла.

Выводы

195

Итак, подведем итог. Плата MSI Z370 Gaming Pro Carbon AC не относится к топовому сегменту. Это своего рода середнячок, уже не начальный уровень, но еще не топовый. Плата довольно простая, с минимальным количеством наворотов. Можно сказать, что это классический вариант платы на чипсете Intel Z370. Два слота PCI Express 3.0 x16 от процессора, один чипсетный слот PCI Express 3.0 x4, несколько чипсетных слотов PCI Express 3.0 x1 и пара разъемов M.2 — именно такой набор слотов и разъемов можно считать типичным для плат с чипсетом Intel Z370. Да и стоит MSI Z370 Gaming Pro Carbon AC не то чтобы очень дешево, но и не совсем уж дорого: 14-15 тысяч рублей, что, опять-таки, можно считать типичной стоимостью для плат на чипсете Intel Z370.
