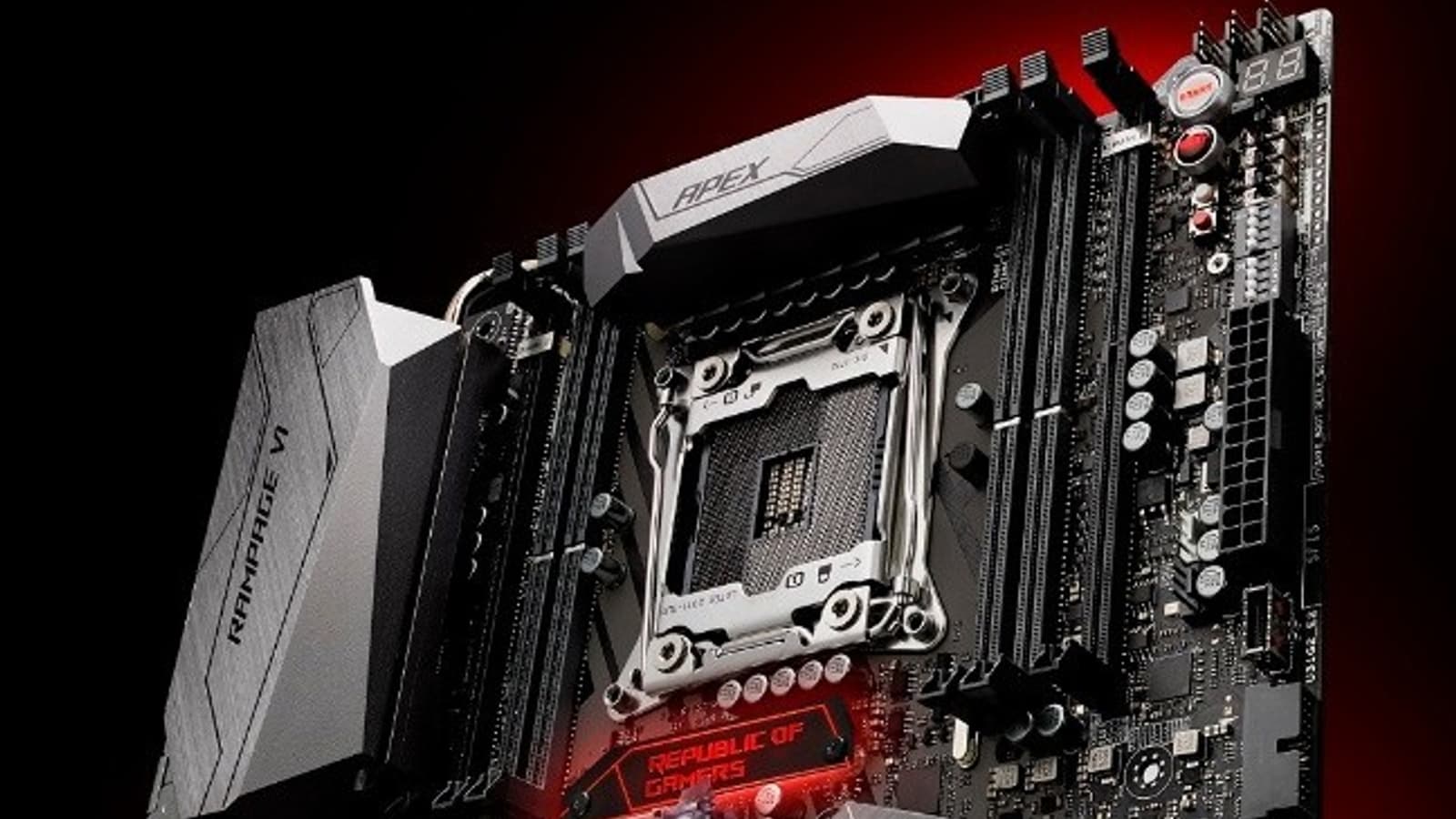

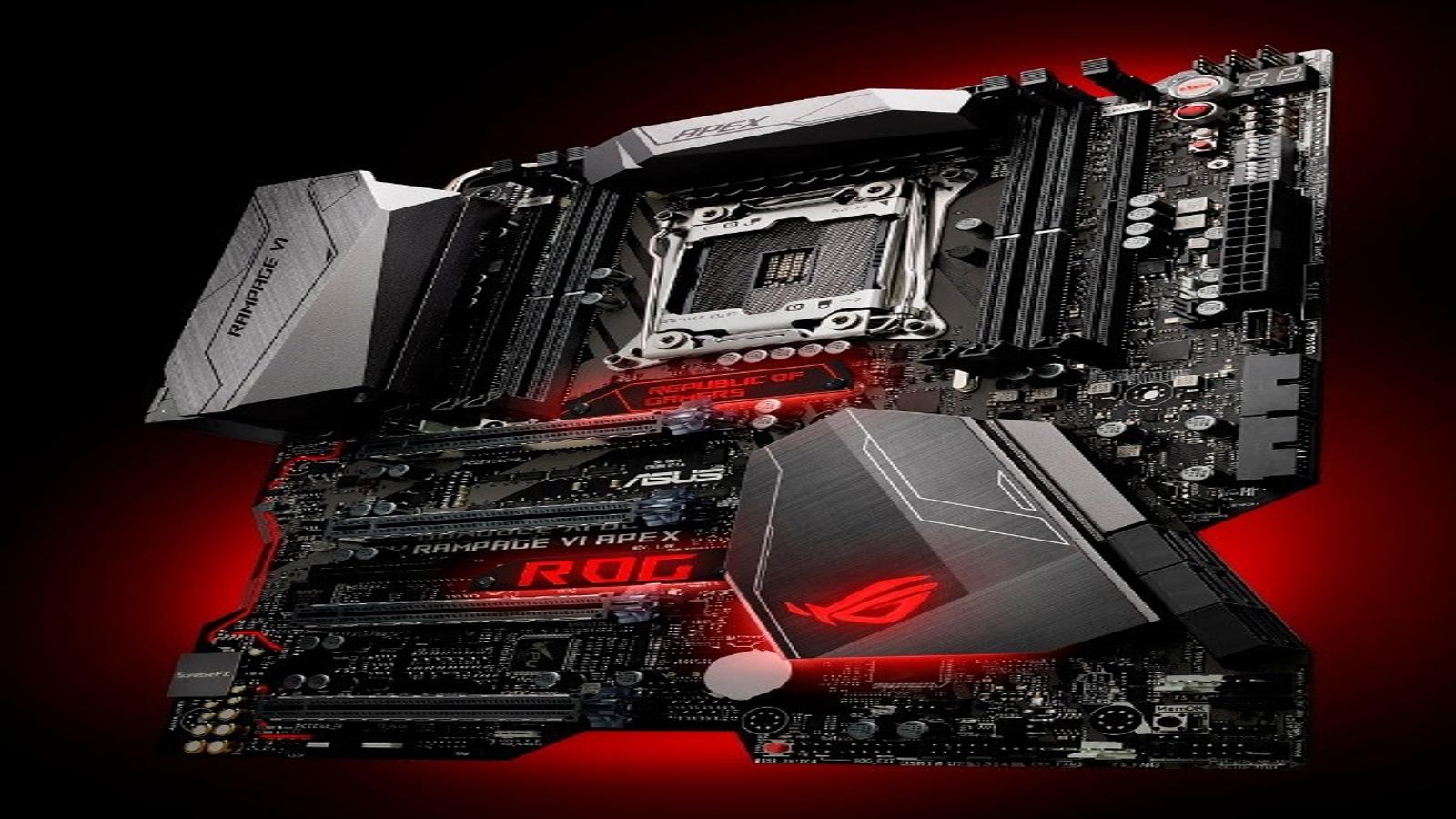

Обзор материнской платы Asus ROG Rampage VI Apex на чипсете Intel X299 для экстремального разгона процессоров

Не так давно мы рассматривали плату Asus ROG Rampage VI Extreme на чипсете Intel X299 под топовые процессоры Intel Core-X. В этой статье мы рассмотрим еще одну новинку компании Asus серии Rampage VI: плату Asus ROG Rampage VI Apex, которая чуть проще модели Extreme, но отличается нестандартным внешним видом.

Комплектация и упаковка

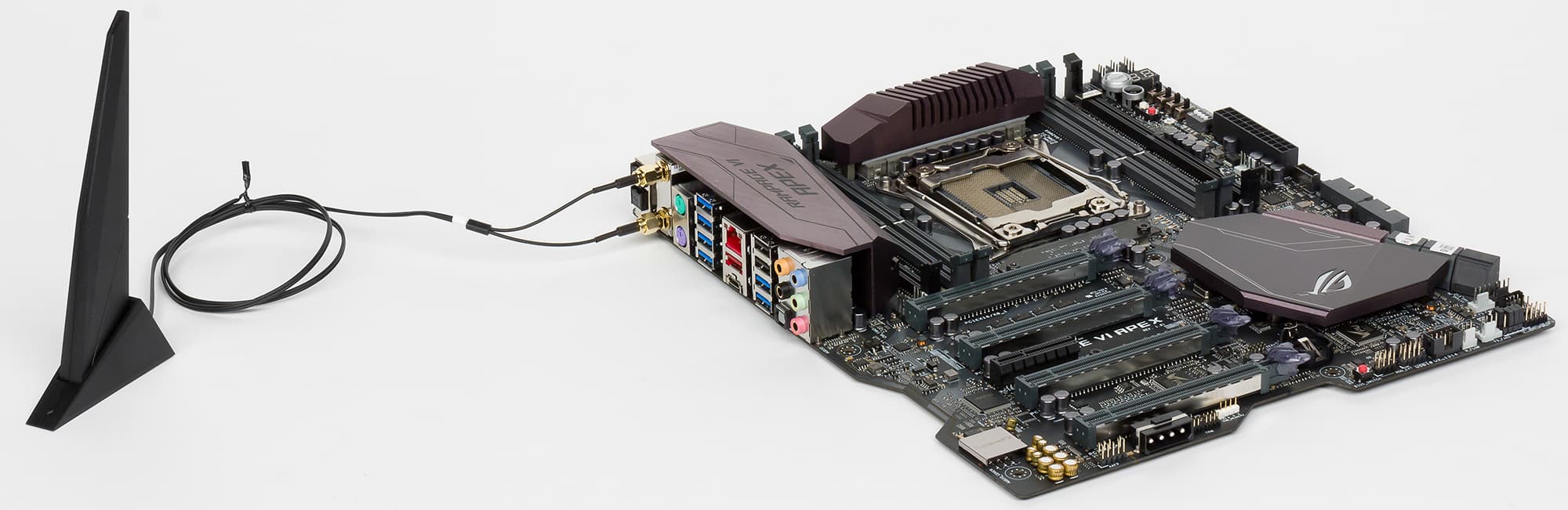

Плата Asus ROG Rampage VI Apex поставляется в довольно большой картонной коробке бордового цвета, на которой, помимо фотографии самой платы, расписаны все ее достоинства.

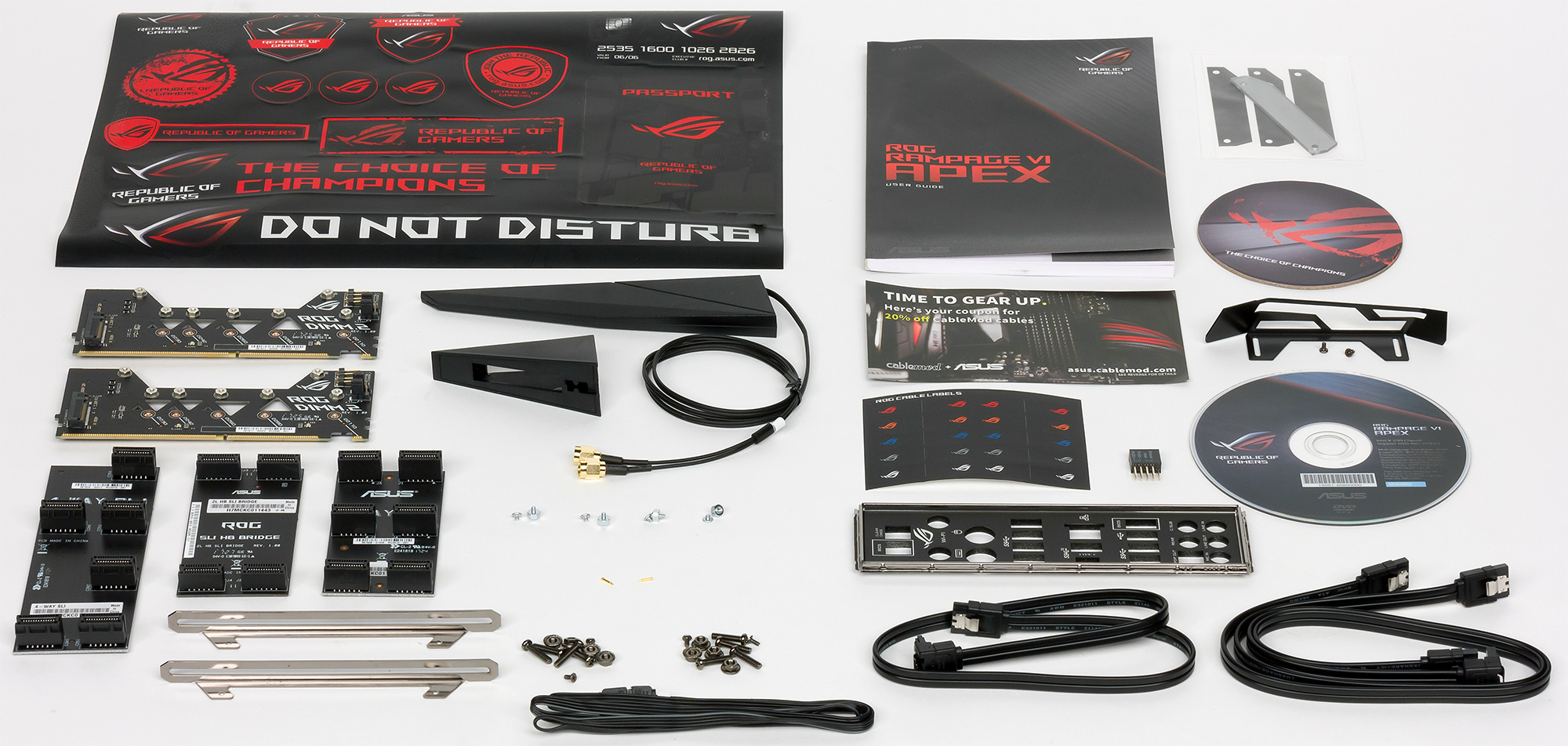

Кроме самой платы поставляется инструкция пользователя (только на английском языке), DVD-диск с драйверами и утилитами, задняя панель разъемов, четыре SATA-кабеля (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостики Nvidia SLI на две, три и четыре видеокарты, кабель для подключения обычной RGB-ленты, две платы ROG DIMM.2 на два M.2-накопителя каждая, выносная антенна для Wi-Fi-модуля, а также различные стикеры, монтажные рамки для крепления дополнительных вентиляторов, традиционная подставка с логотипом Asus ROG под пивную кружку.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Rampage VI Apex приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессорыIntel Core-X (Skylake-X, Kaby Lake-X)
Процессорный разъемLGA 2066
ЧипсетIntel X299
Память4 × DDR4 (максимальный объем зависит от процессора)
АудиоподсистемаSupremeFX S1220
Сетевой контроллерIntel i219-V
Asus Wi-Fi (802.11a/b/g/n/ac + Bluetooth 4.2)
Слоты расширения2 × PCI Express 3.0 x16
2 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4
2 × DIMM.2
SATA-разъемы6 × SATA 6 Гбит/с
USB-порты10 × USB 3.0
3 × USB 3.1
5 × USB 2.0
Разъемы на задней панели1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
6 × USB 3.0
2 × USB 2.0
1 × RJ-45
2 разъема для подключения антенн
1 × S/PDIF
5 аудиоразъемов типа миниджек
2 × PS/2
Внутренние разъемы24-контактный разъем питания ATX
2 8-контактных разъема питания ATX 12 В
1 периферийный разъем питания
6 × SATA 6 Гбит/с
2 × DIMM.2
12 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения фронтального порта USB 3.1
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем ROG Extension
2 разъема RGB LED strip
1 разъем для подключения термодатчика
1 разъем Intel VROC Upgrade Key
Форм-факторEATX (305×272 мм)
Средняя цена
виджет Яндекс.Маркет
Розничные предложения
виджет Яндекс.Маркет

Форм-фактор

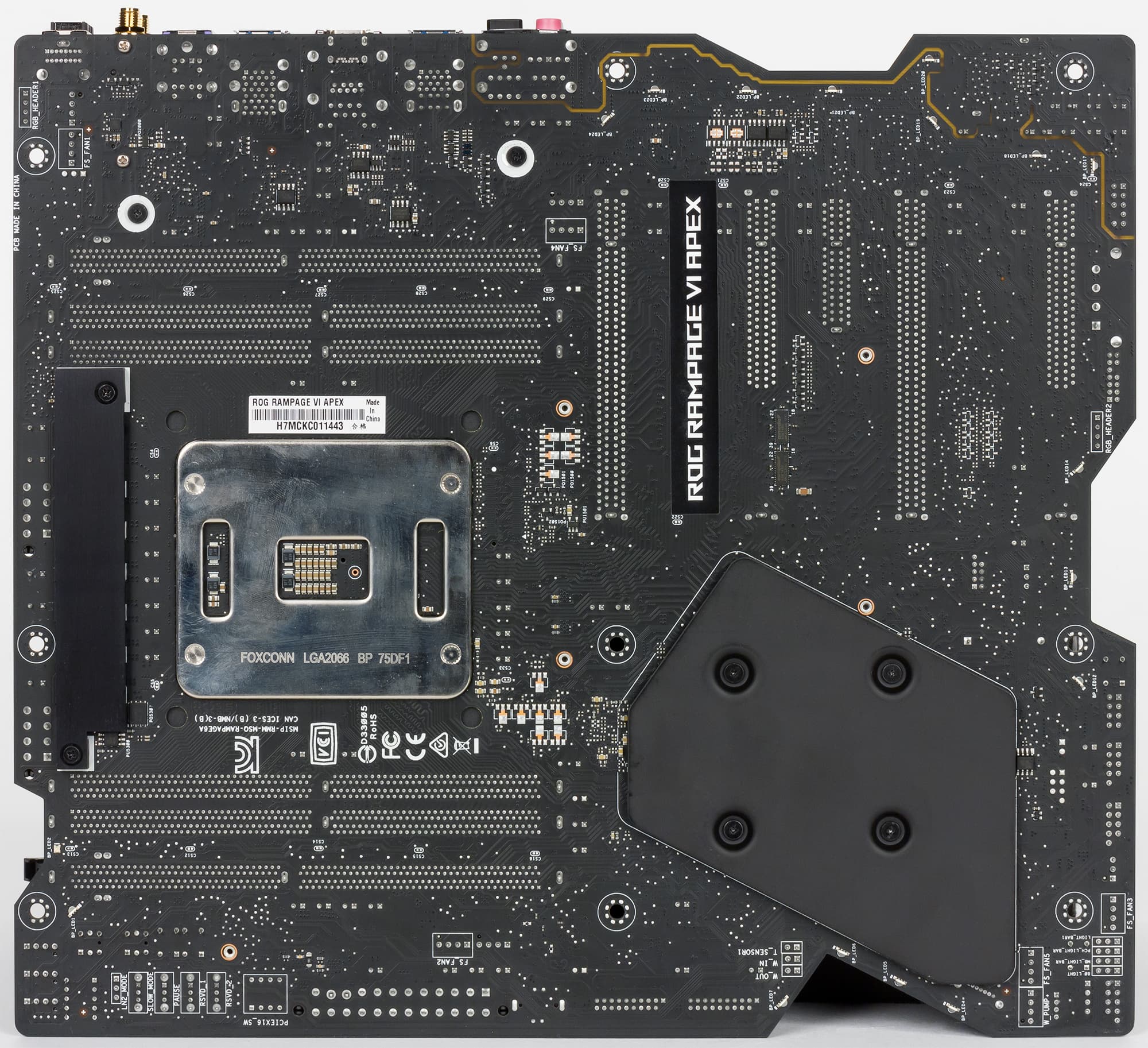

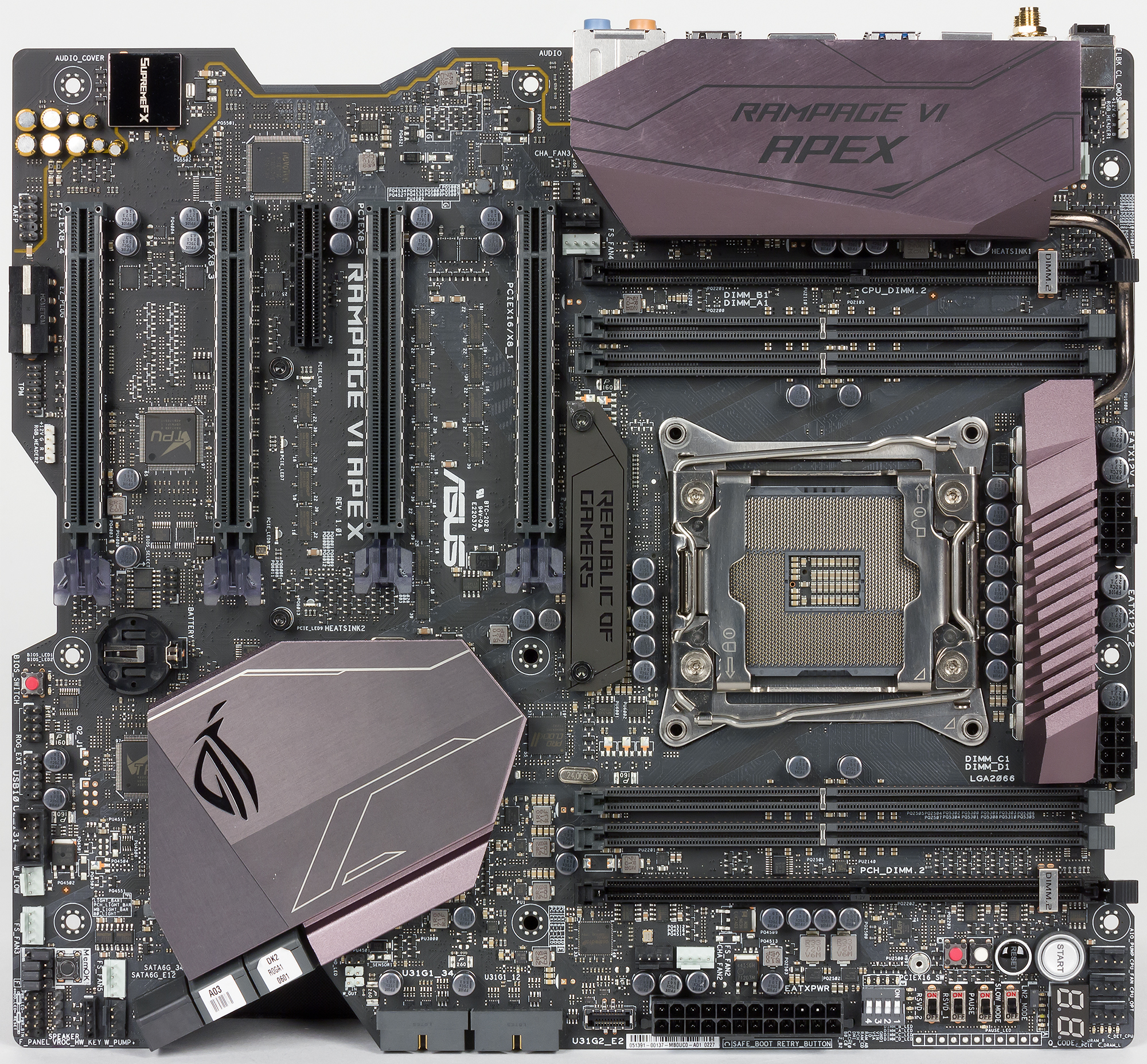

Плата Asus ROG Rampage VI Apex выполнена в форм-факторе EATX (305×272 мм), для ее монтажа в корпус предусмотрены девять отверстий.

Чипсет и процессорный разъем

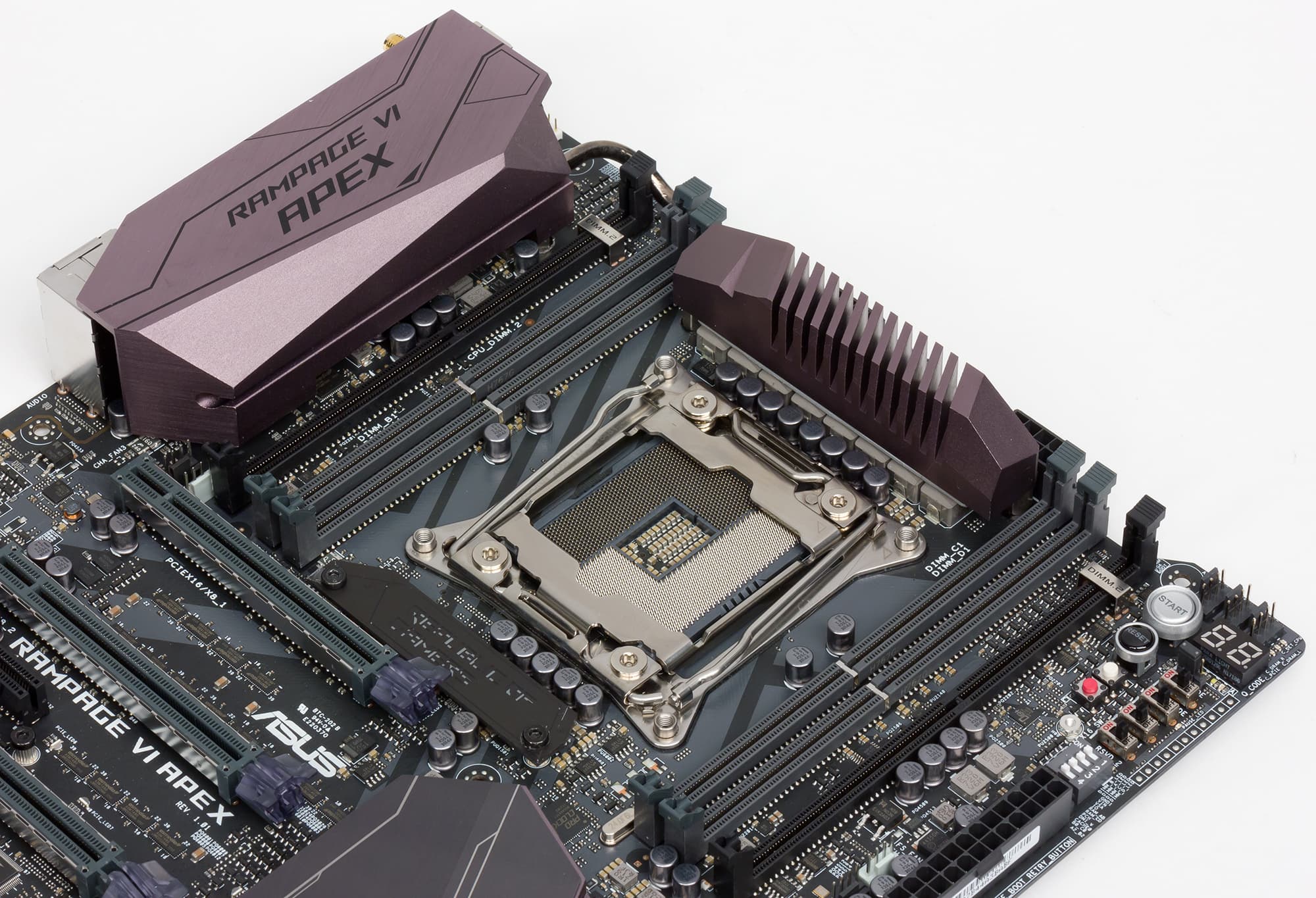

Плата Asus ROG Rampage VI Apex основана на новом чипсете Intel X299 и поддерживает процессоры Intel Core-X (Skylake-X, Kaby Lake-X) с разъемом LGA 2066.

Память

Для установки модулей памяти DDR4 на плате Asus ROG Rampage VI Apex предусмотрено только четыре DIMM-слота, это типично для моделей серии Apex, ориентированных на экстремальный разгон. Обычно платы на чипсете Intel X299 имеют по восемь слотов памяти, но в погоне за рекордным разгоном никто не устанавливает по два модуля памяти на канал, поэтому в данном случае четырех слотов вполне достаточно.

Для процессоров Skylake-X с четырехканальным контроллером памяти можно использовать все четыре слота, а максимальный объем поддерживаемой памяти будет равен 64 ГБ (non-ECC Un-buffered DIMM).

Для процессоров Kaby Lake-X с двухканальным контроллером памяти можно использовать только два слота, а максимальный объем поддерживаемой памяти будет равен 32 ГБ.

Слоты расширения и слоты DIMM.2

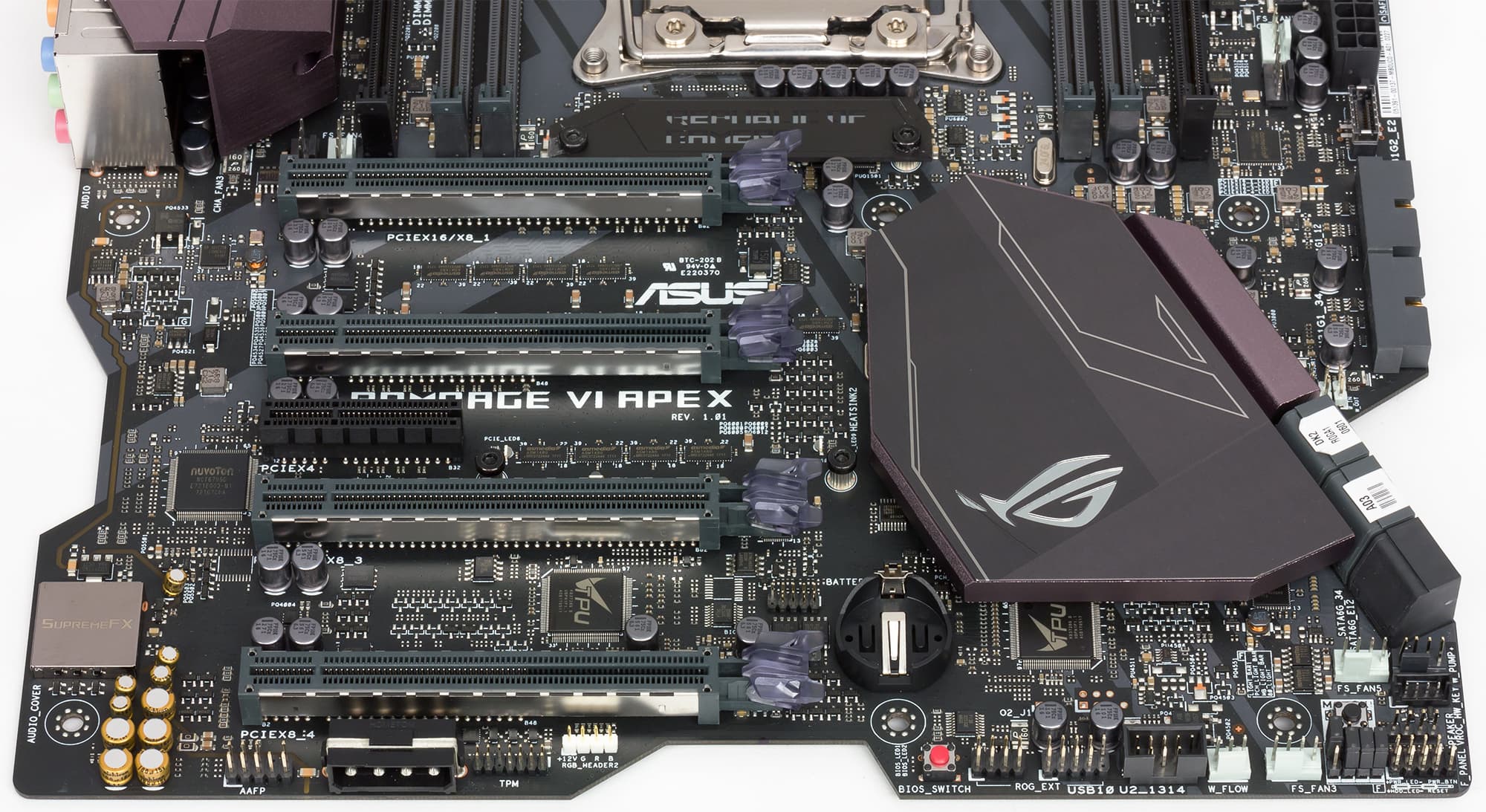

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus ROG Rampage VI Apex имеется четыре слота с форм-фактором PCI Express x16, один слот PCI Express 3.0 x4 и два фирменных слота DIMM.2.

Первый и третий слоты с форм-фактором PCI Express x16 (если считать от процессорного разъема) реализованы на базе процессорных линий PCIe 3.0 и представляют собой слоты PCI Express 3.0 x16, то есть могут работать на скоростях x16/x8 (в зависимости от используемого процессора). Эти слоты обозначены на плате как PCIE x16/x8_1 и PCIE x16/x8_3. Второй и четвертый слоты (если считать от процессорного разъема) поддерживают скорость x8 и представляет собой слоты PCI Express 3.0 x8 в форм-факторе PCI Express x16. Эти слоты обозначены на плате как PCIE x8_2 и PCIE x8_4.

Режимы работы слотов с форм-фактором PCI Express x16 зависят от того, какой именно используется процессор. Напомним, что плата Asus ROG Rampage VI Extreme поддерживает процессоры семейства Skylake-X с 28 и с 44 линиями PCIe 3.0 и процессоры семейства Kaby Lake-X с 16 линиями PCIe 3.0.

Начнем с варианта процессора с 44 линиями PCIe 3.0. В этом случае все четыре слота с форм-фактором PCI Express x16 реализуются через процессорные линии PCIe 3.0. Режимы работы слотов PCIE x16/x8_1/PCIE x8_2/PCIE x16/x8_3/PCIE x8_4 могут быть следующими: x16/–/–/–, x16/–/x16/–, x16/x8/x8/x4 или x16/x8/x8/x8. В случае процессора с 44 линиями PCIe 3.0 можно использовать до трех видеокарт в режиме SLI и до четырех видеокарт в режиме CrossFire.

В случае процессора с 28 линиями PCIe 3.0 слоты PCIE x8_2 и PCIE x8_4 будут недоступны. Режим работы слотов PCIE x16/x8_1/PCIE x8_2/PCIE x16/x8_3/PCIE x8_4 следующий: x16/–/–/– или x16/–/x8/–. В случае процессора с 28 линиями PCIe 3.0 можно установить до двух видеокарт в режиме SLI или CrossFire.

В случае процессора с 16 линиями PCIe 3.0 слоты PCIE x8_2 и PCIE x8_4 опять-таки будут недоступны. Режим работы слотов PCIE x16/x8_1/PCIE x8_2/PCIE x16/x8_3/PCIE x8_4 следующий: x16/–/–/– или x8/–/x8/–. Соответственно, в случае процессора с 16 линиями PCIe 3.0 можно установить до двух видеокарт в режиме SLI или CrossFire.

Слот PCI Express 3.0 x4 реализован через чипсетные линии PCIe 3.0.

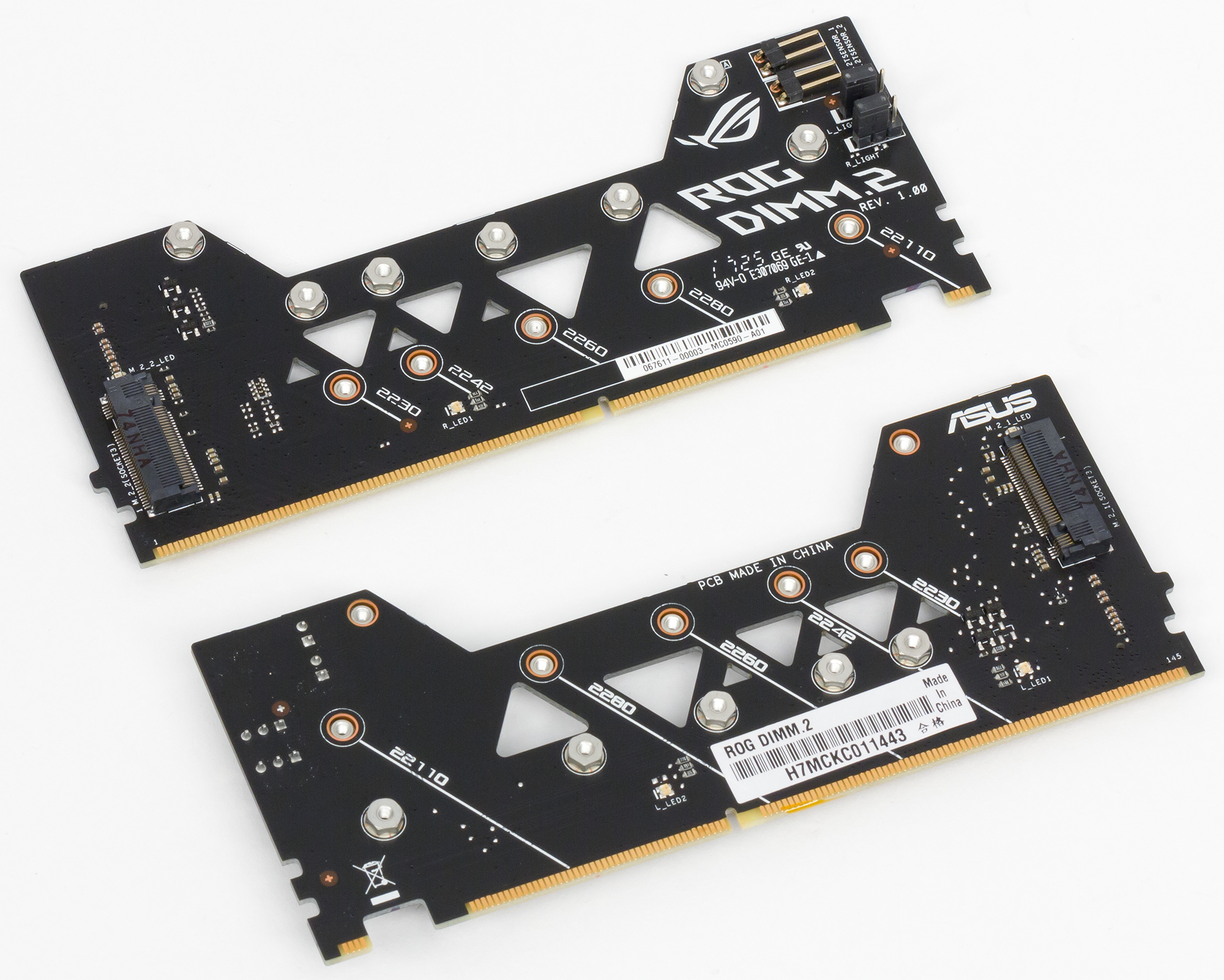

На плате Asus ROG Rampage VI Apex есть еще два фирменных слота DIMM.2, а в комплекте с платой поставляется две карты расширения, устанавливаемые в эти слоты. Каждая карта позволяет установить по два M.2-накопителя с типоразмером 2230/2242/2260/2280/22110.

Один слот DIMM.2 (CPU DIMM.2) реализован через процессорные линии PCIe 3.0 и поддерживает только накопители с интерфейсом PCIe.

Второй слот DIMM.2 (PCH DIMM.2) реализован через чипсет. Причем один из разъемов M.2 (PCH DIMM.2_2) поддерживает накопители с интерфейсом PCIe и SATA, а второй разъем M.2 (PCH DIMM.2_1) — только PCIe-накопители.

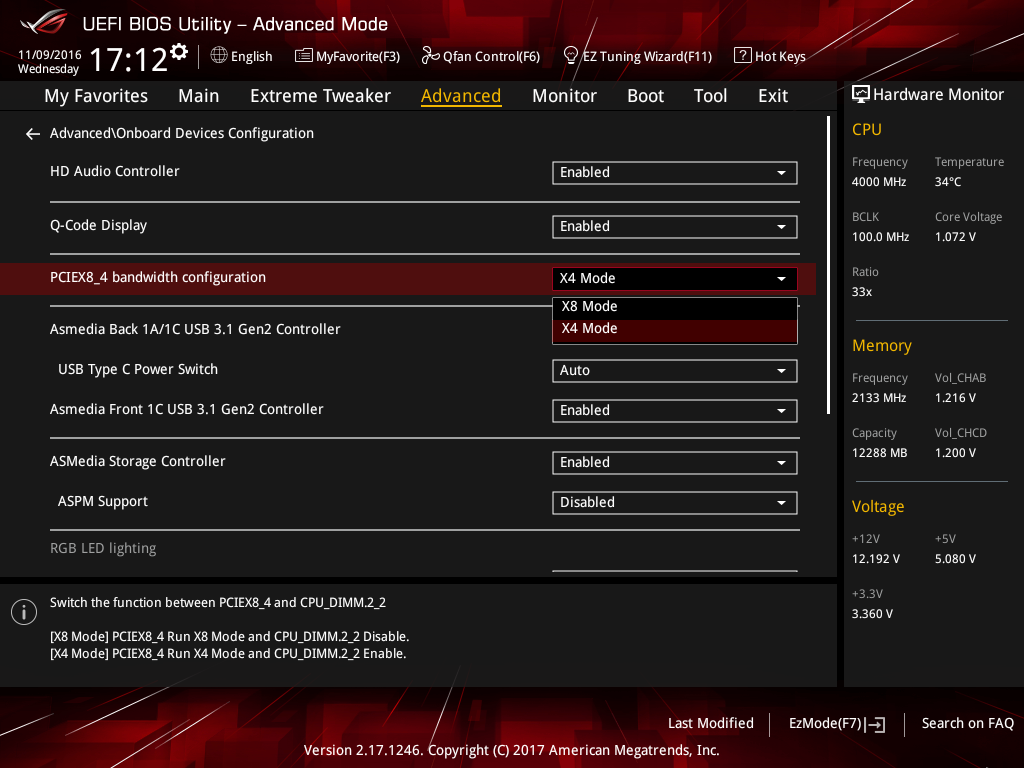

В варианте процессора с 44 линиями PCIe 3.0 доступны оба разъема CPU DIMM.2, но один из них (CPU DIMM.2_1) разделяется со слотом PCIe 3.0 x8_4. То есть если используется разъем CPU DIMM.2_1, то слот PCIe 3.0 x8_4 доступен только в режиме x4. Режим работы слота PCIe 3.0 x8_4 задается в настройках UEFI BIOS.

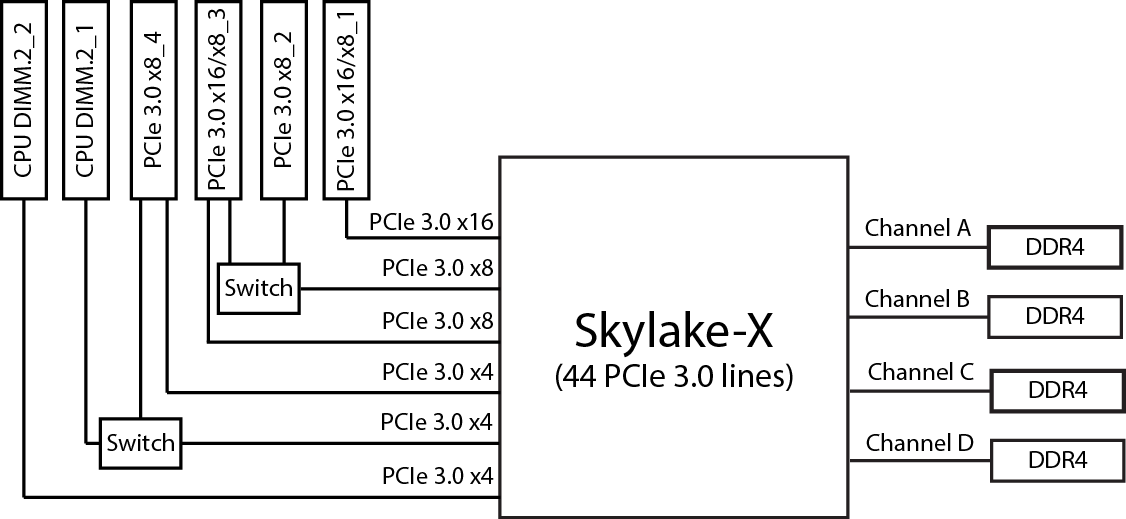

Блок-схема подключения слотов для процессора с 44 линиями PCIe 3.0 приведена на рисунке.

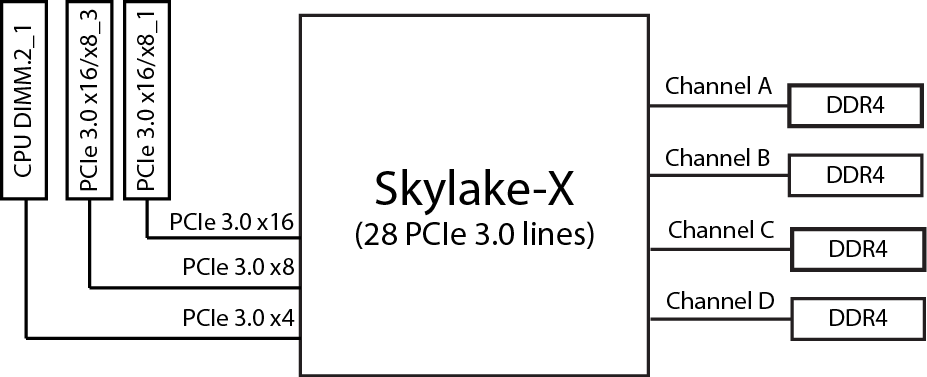

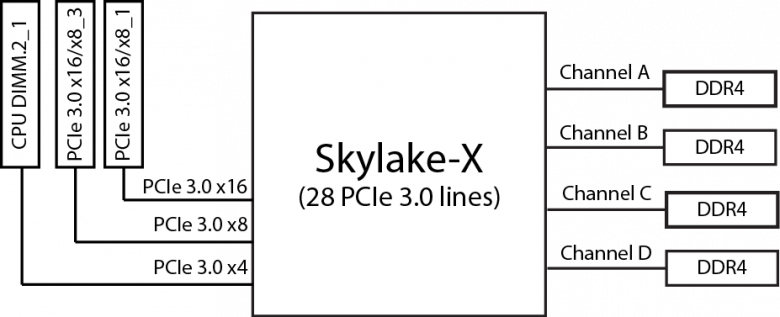

В варианте процессора с 28 линиями PCI 3.0 разъем CPU DIMM.2_2 будет недоступен, можно использовать только разъем CPU DIMM.2_1 в режиме PCIe 3.0 x4. Блок-схема подключения слотов для процессора с 28 линиями PCIe 3.0 приведена на рисунке.

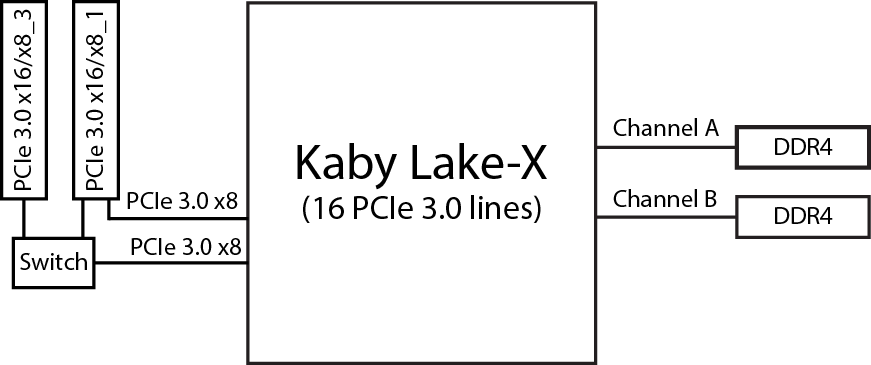

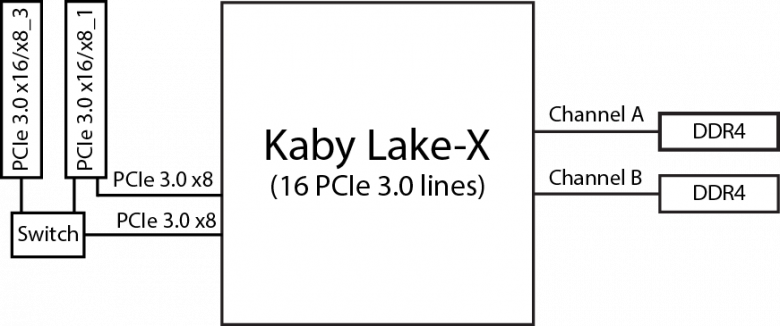

В случае процессора с 16 линиями PCI 3.0 (Kaby Lake-X) оба разъема CPU DIMM.2_1 и CPU DIMM.2_2 будут недоступны. Блок-схема подключения слотов для процессора с 16 линиями PCIe 3.0 приведена на рисунке.

SATA-порты

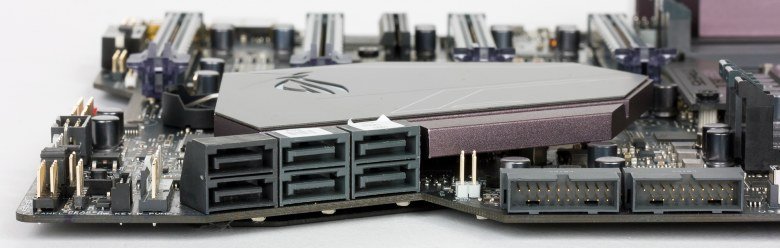

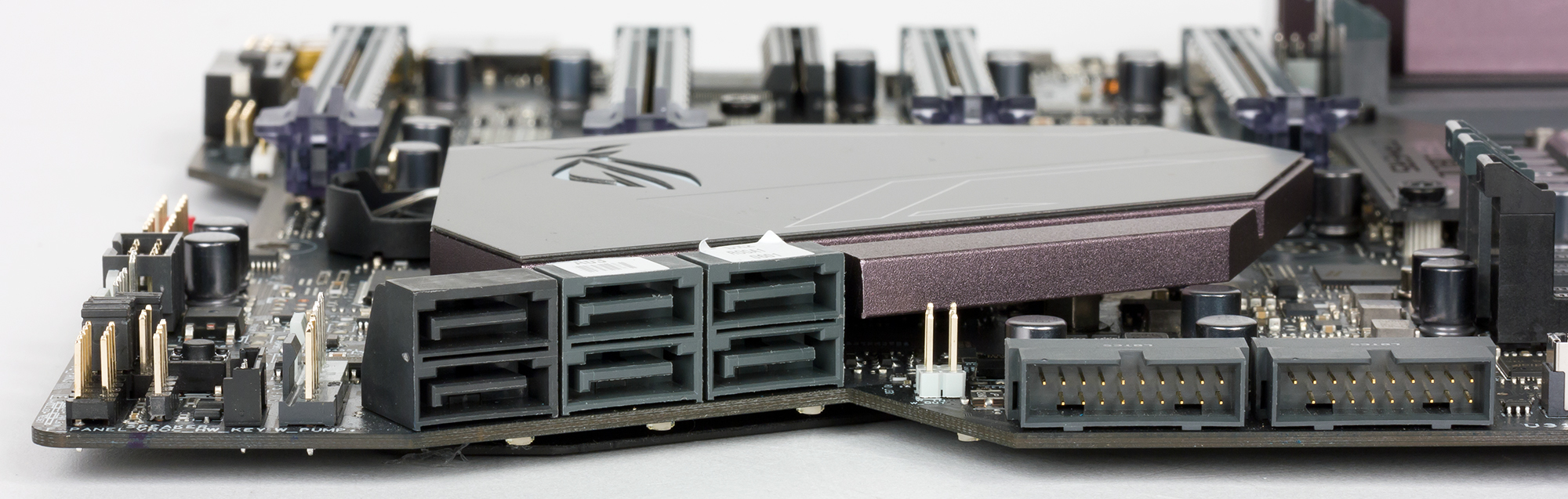

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с. Четыре порта реализованы на базе интегрированного в чипсет Intel X299 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Еще два порта SATA 6 Гбит/с реализованы на базе SATA-контроллера ASMedia ASM1061, который подключен к чипсету по одной линии PCIe.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено десять портов USB 3.0, три порта USB 3.1 и пять портов USB 2.0.

Все порты USB 2.0 реализованы через чипсет. Два порта выведены на заднюю панель платы. Для подключения еще двух портов на плате есть стандартный разъем. Еще один порт USB 2.0 также реализован через разъем на плате и разделяется с разъемом ROG Extension.

Шесть портов USB 3.0 также реализованы через чипсет. Причем два порта выведены на заднюю панель платы, а для подключения еще четырех портов на плате имеется два разъема.

Еще четыре порта USB 3.0 реализованы через USB-хаб ASMedia ASM1074, который подключен к одному чипсетному порту USB 3.0 и дает на выходе четыре порта USB 3.0. Эти порты USB 3.0 выведены на заднюю панель платы.

Порты USB 3.1 реализованы через контроллеры ASMedia ASM3142. На плате два таких контроллера, причем каждый подключен к чипсету по двум линиям PCIe 3.0. На базе одного контроллера реализовано два порта USB 3.1, которые выведены на заднюю панель платы: один порт имеет разъем Type-A, а второй — разъем Type-C. На базе второго контроллера реализован вертикальный разъем на плате, предназначенный для подключения фронтального порта USB 3.1.

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Rampage VI Apex имеется гигабитный сетевой интерфейс на базе контроллера PHY-уровня Intel i219V.

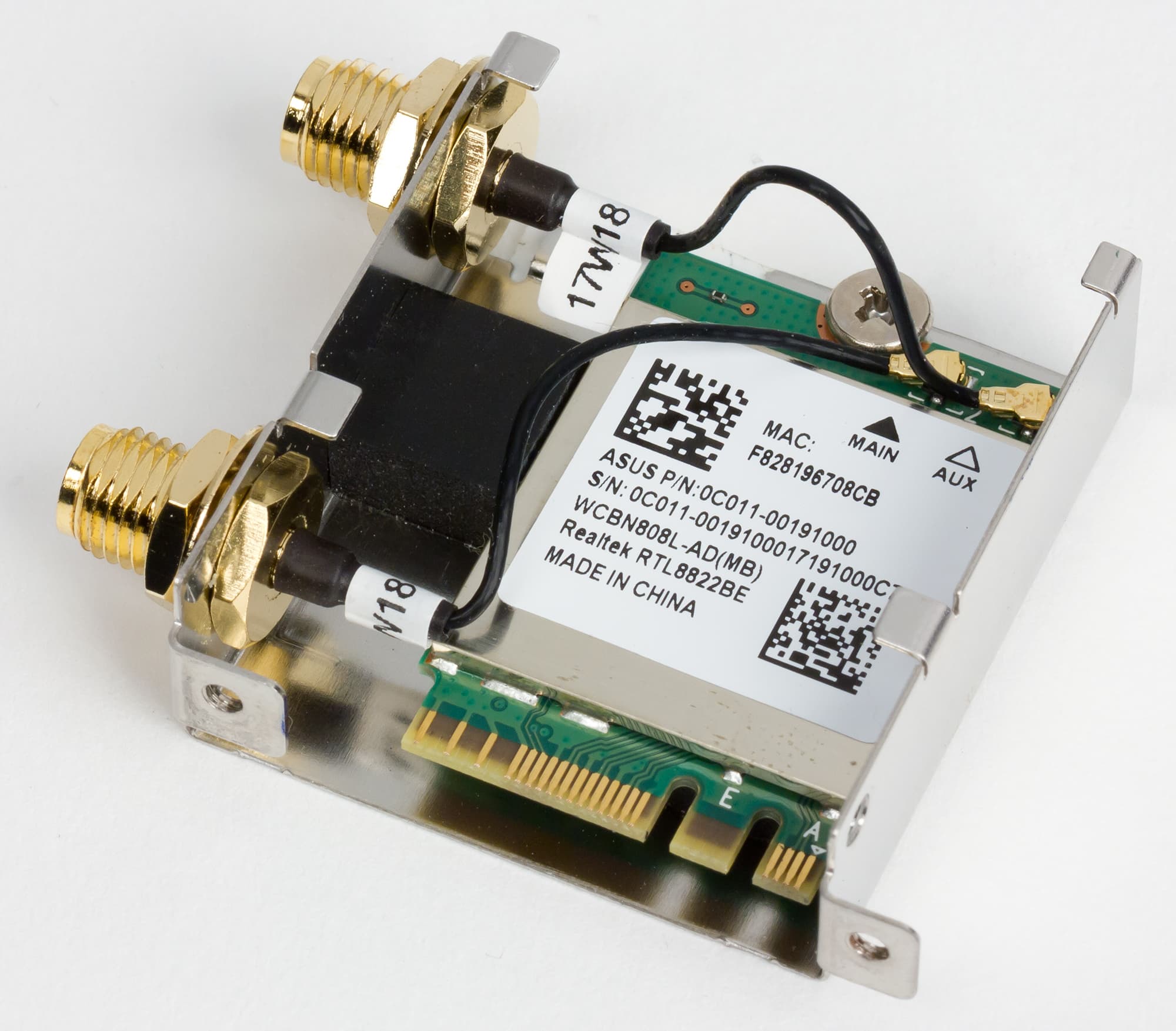

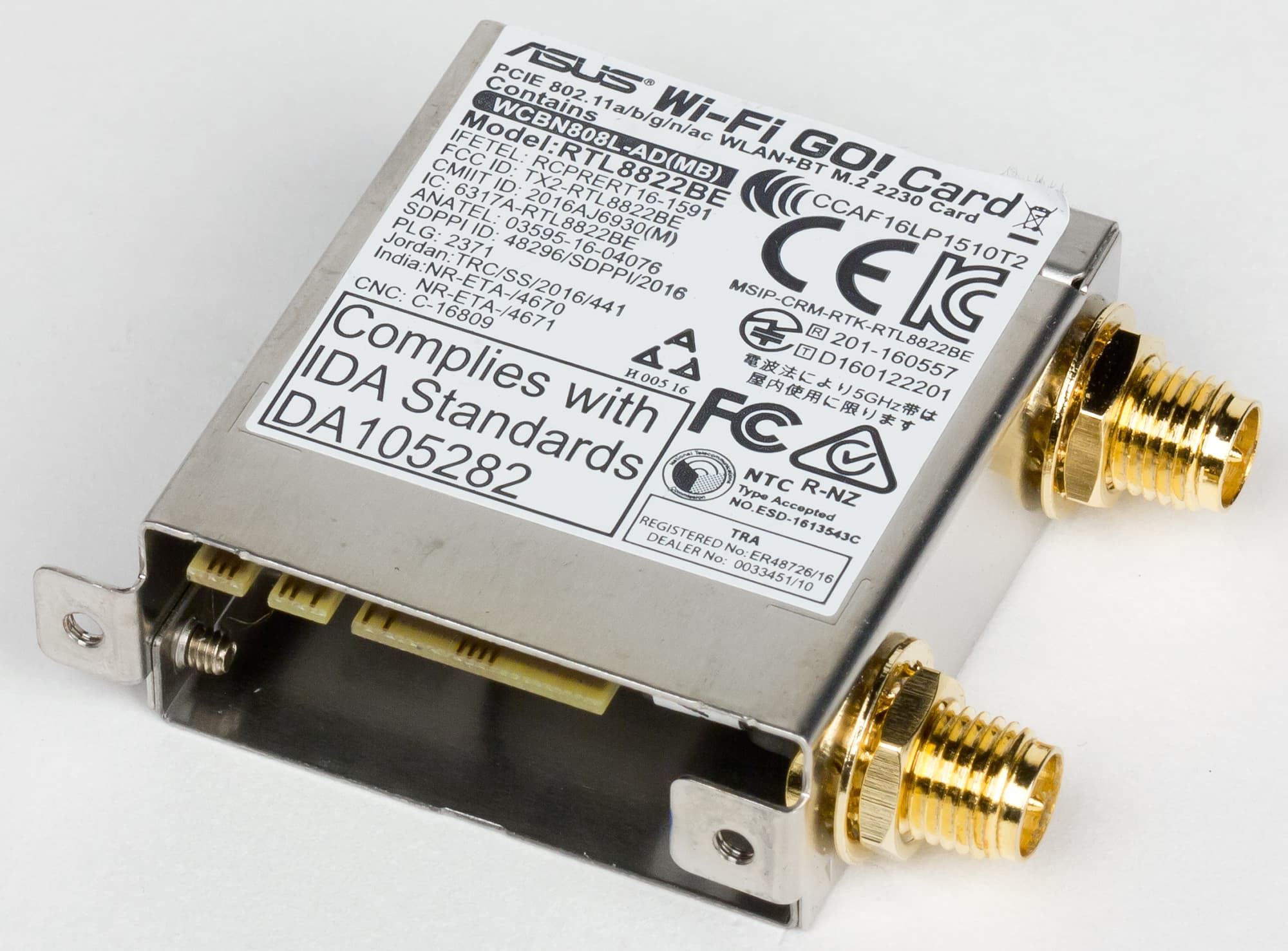

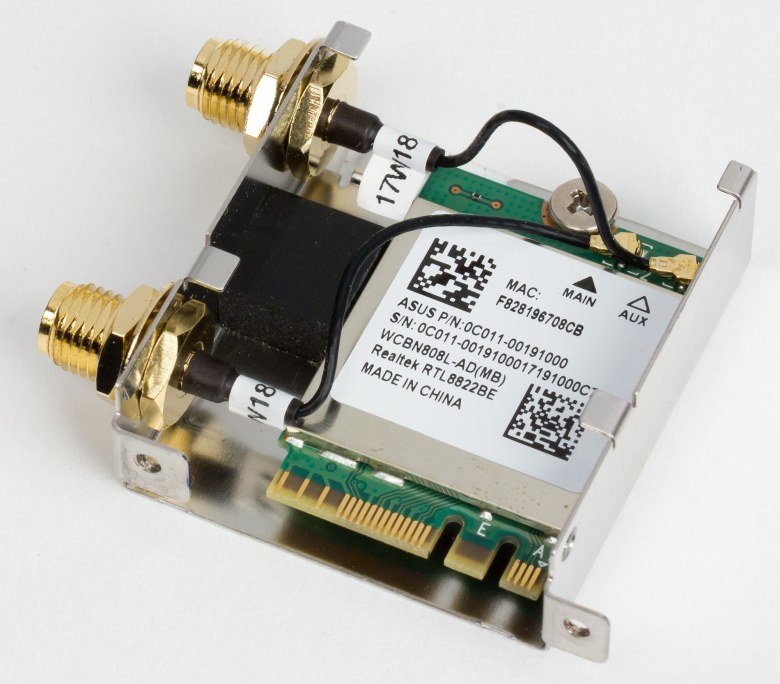

Кроме того, есть еще и встроенный двухдиапазонный (2,4 и 5 ГГц) Wi-Fi-модуль, который поддерживает стандарты 802.11a/b/g/n/ac и Bluetooth 4.2. Для этого модуля предусмотрена антенна.

Как это работает

Напомним, что чипсет Intel X299 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксирована, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Всего может быть не более 10 портов USB 3.0, не более 8 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы Asus ROG Rampage VI Apex

В принципе, здесь все очень просто: ничего ни с чем не разделяется. На базе чипсета реализован слот PCIe 3.0 x4, два контроллера ASMedia ASM3142, контроллер ASMedia ASM1061, два сетевых контроллера и слот PCH DIMM.2. Все это в совокупности требует 19 портов PCIe 3.0. Добавим сюда семь портов USB 3.0 (один для хаба ASMedia ASM1074) и четыре порта SATA. В результате получим ровно 30 HSIO-портов. Разъем PCH DIMM.2_1 поддерживает как PCIe-, так и SATA-устройства, однако на этот разъем все равно приходится лишь четыре HSIO-порта — просто один порт может конфигурироваться либо как порт SATA, либо как порт PCIe 3.0.

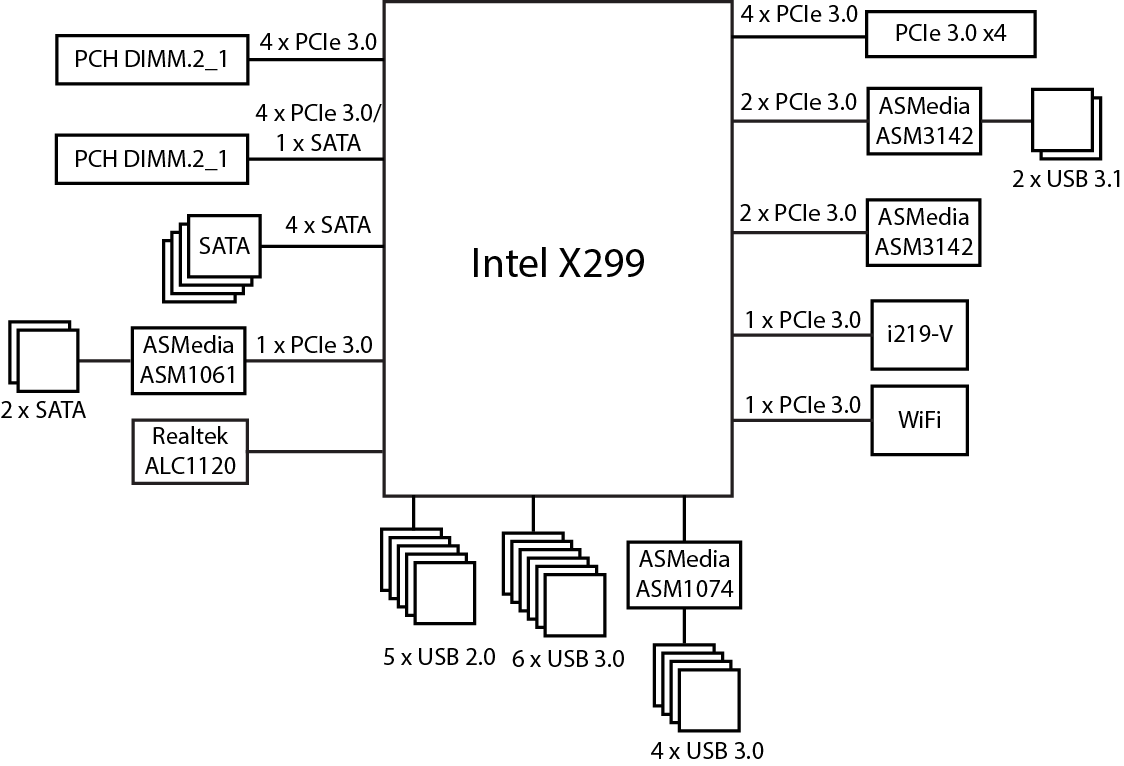

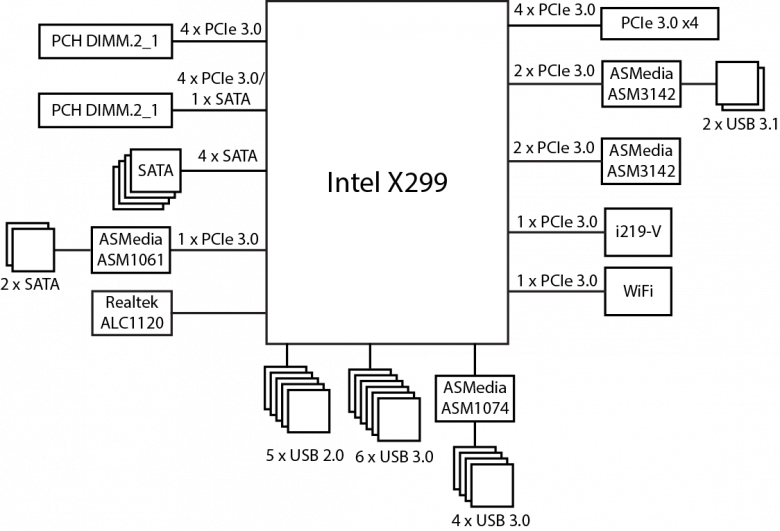

Блок-схема подключения контроллеров, слотов и портов к чипсету Intel X299 на плате Asus ROG Rampage VI Apex приведена на рисунке.

Дополнительные особенности

У Asus ROG Rampage VI Apex предостаточно различных дополнительных особенностей.

Начнем, пожалуй, с того, что плата имеет необычную форму — не строго прямоугольную. Впрочем, поскольку Asus ROG Rampage VI Apex — плата необычная, то и форма у нее должна быть нетрадиционной. В данном случае производитель ограничился небольшими вырезами по всем сторонам — а ведь мог бы и бритвочкой полоснуть и эллипс соорудить.

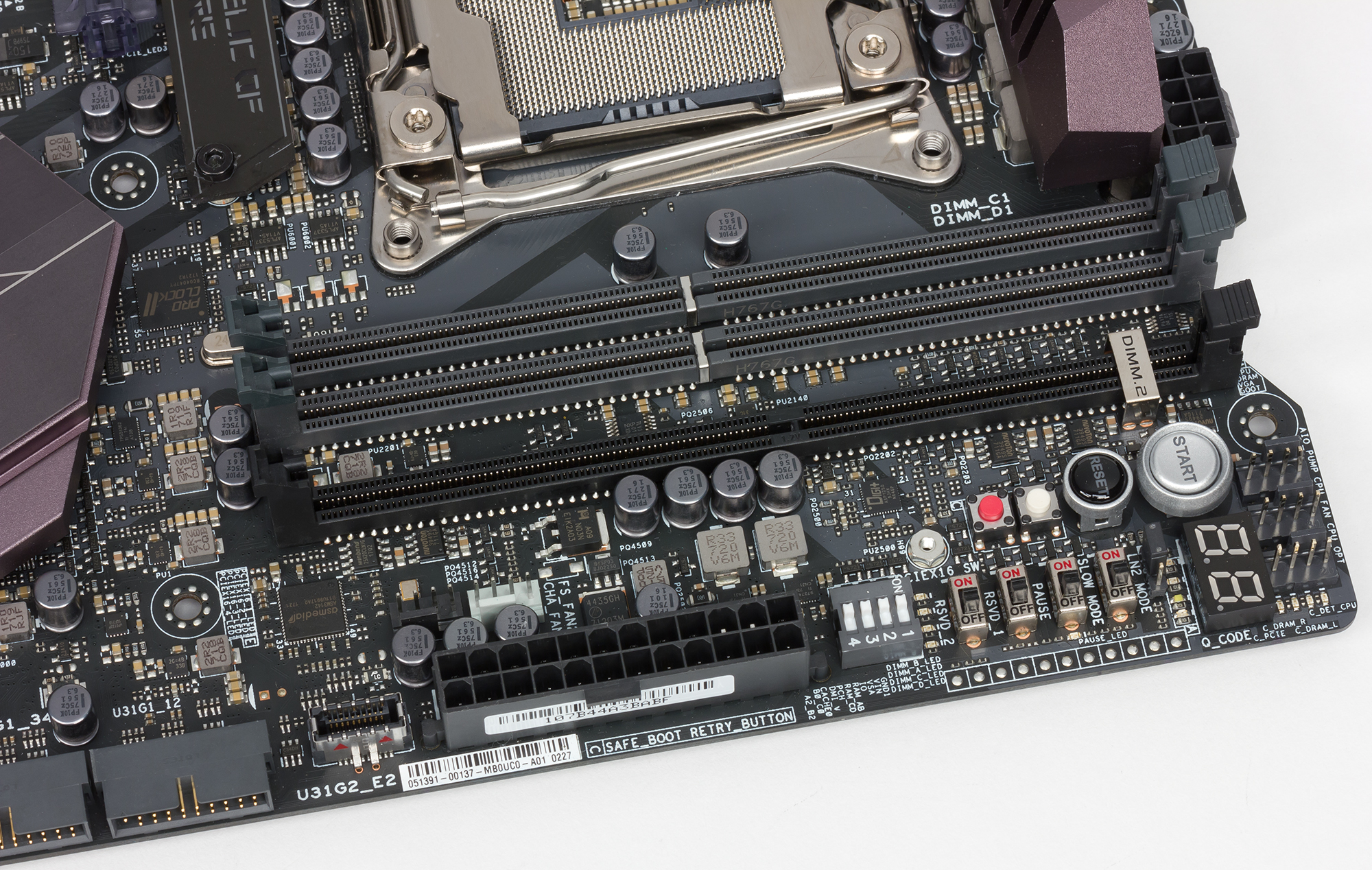

Конечно, на плате есть кнопка включения питания, кнопка перезагрузки и индикатор POST-кодов. Когда операционная система загружена, на индикаторе POST-кодов отображается значение температуры процессора.

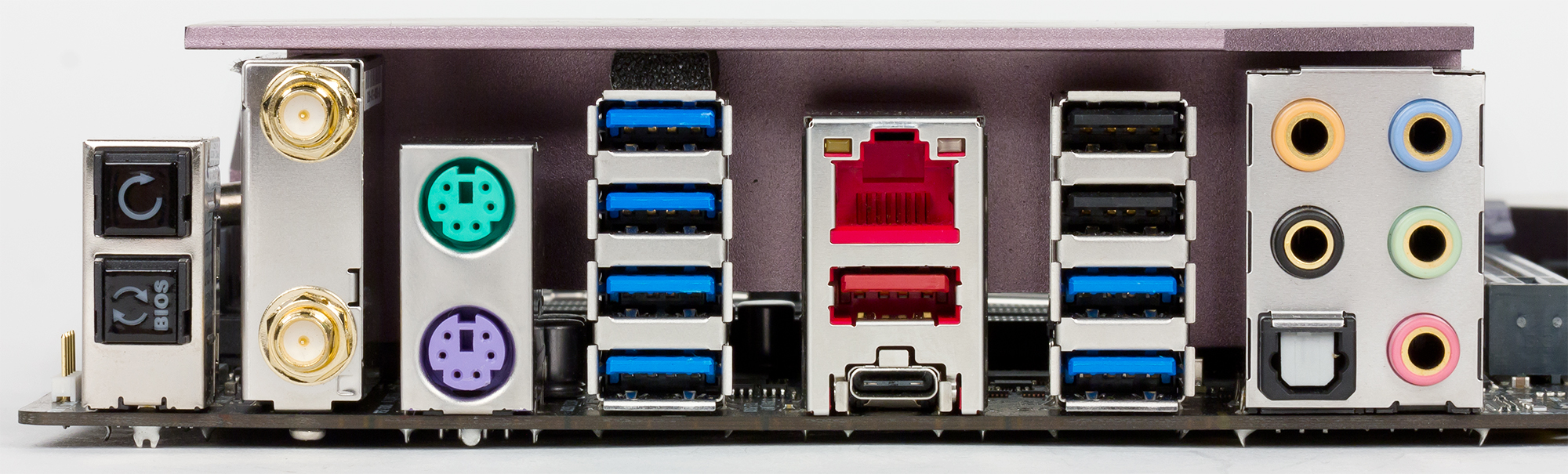

Кнопка сброса настроек BIOS выведена на заднюю панель платы. Там же расположена и кнопка USB BIOS Flashback, которая позволяет перепрошивать BIOS с флэшки даже без установки процессора .

Кроме перечисленных кнопок есть и такие кнопки, как MemOK! (традиционная кнопка для плат Asus), а также кнопки Safe Boot, Retry Button и BIOS Switch.

Кнопка Safe_Boot приводит к перезагрузке системы и загрузки в безопасном режиме BIOS (BIOS safe mode).

Кнопка Retry_Button нужна для тех, кто увлекается разгоном. Эта кнопка помогает даже в том случае, когда кнопка перезагрузки не срабатывает.

Кнопка BIOS_Switch позволяет выбрать микросхему BIOS (их на плате две) для загрузки системы.

Далее, для любителей разгона предназначен также и переключатель Slow_Mode, который дополнен перемычкой LN2. Кроме того, есть и такие переключатели, как Pause и два переключателя Rsvd.

Переключатель Pause в буквально смысле означает паузу, когда система «замирает». Используется этот переключатель в том случае, когда между двумя последовательными тестами нужно изменить температуру процессора. Например, отогреть его (с помощью горелки) от температуры −120 °C до температуры −100 °C. В обычном режиме, без постановки системы на паузу, времени между последовательными тестами может не хватить для отогрева процессора, а режим паузы решает эту проблему.

С переключателями Rsvd немного непонятно. В описании к плате говорится, что эти переключатель зарезервированы для служебных нужд. В варианте платы Asus ROG Maximus IX Apex переключатель Rsvd (который тоже был зарезервирован) позволял избавиться от эффекта, называемого Cold Boot Bug. Но что делают переключатели Rsvd на плате Asus ROG Rampage VI Apex — непонятно.

Еще одна «фишка» платы, ориентированная на разгон, это тумблер, позволяющий конфигурировать режим работы всех слотов с форм-фактором PCI Express x16. Данный тумблер позволяет отключить любой из этих слотов.

Есть на плате и еще одна «фишка», ориентированная на экстремальный разгон. На плате есть специальные датчики образования конденсата и светодиодные индикаторы, которые позволяют своевременно обнаружить образование конденсата в области процессора, памяти и слотов PCI Express. Всего используется три датчика в области процессора, пять датчиков в области памяти и пять датчиков в области слотов PCI Express.

Имеется контактная площадка, позволяющая измерять напряжение на наиболее важных узлах при разгоне системы.

Еще одно «секретное оружие» для экстремальных оверклокеров, реализованное на плате Asus ROG Maximus IX Apex, называется ROG OC Pin. Разъем для установки процессора в данном случае не совсем обычный: в нем есть миниатюрное отверстие, которое позволяет установить в разъем с обратной стороны платы специальный металлический контакт ROG OC Pin. Этот контакт затем припаивается. Сразу отметим, что данная процедура используется только для процессоров Kaby Lake-X, а для процессоров Skylake-X установленный контакт придется изолировать от процессора.

Куда именно «упирается» установленный в разъем контакт — сие нам неведомо. Знаем лишь, для чего это нужно. Установка такого контакта используется при экстремальном разгоне процессора Kaby Lake-X с использованием жидкого азота (или гелия) и позволяет решить проблему Cold Boot Bug.

Также стоит отметить наличие специального разъема ROG Extension, который предназначен для подключения различных ROG-аксессуаров (приобретаются отдельно).

Еще одна особенность платы — наличие двухконтактного разъема для подключения термодатчика.

Есть и специальный разъем Intel VROC Upgrade Key, который является стандартным разъемом для плат на чипсете Intel X299.

И конечно же, у Asus ROG Rampage VI Apex имеется RGB-подсветка и возможность подключения светодиодных лент. На плате имеется два четырехконтактных (12V/R/G/B) разъема для подключения стандартных лент 5050 RGB с максимальной длиной до 2 м. На самой плате также имеется большое количество светодиодов подсветки: подсвечивается радиатор чипсета и моддинговая пластинка с полупрозрачной надписью Republic of Gamers, которая установлена между разъемом процессора и первым слотом PCI Express x16. Кроме того, ряд светодиодов расположен с обратной стороны платы по ее контуру. Подсвечивается зона аудиотракта, а также те зоны, где сделаны вырезы на плате. Естественно, подсветка настраивается с использованием фирменной утилиты Aura, о которой мы неоднократно писали. Можно выбрать цвет подсветки и задать тип свечения. Эта же утилита управляет подсветкой подключенных к плате светодиодных лент.

Система питания

Как и большинство плат, модель Asus ROG Rampage VI Apex имеет 24-контактный разъем для подключения блока питания. Кроме того, на ней имеется два 8-контактных разъема ATX 12 В.

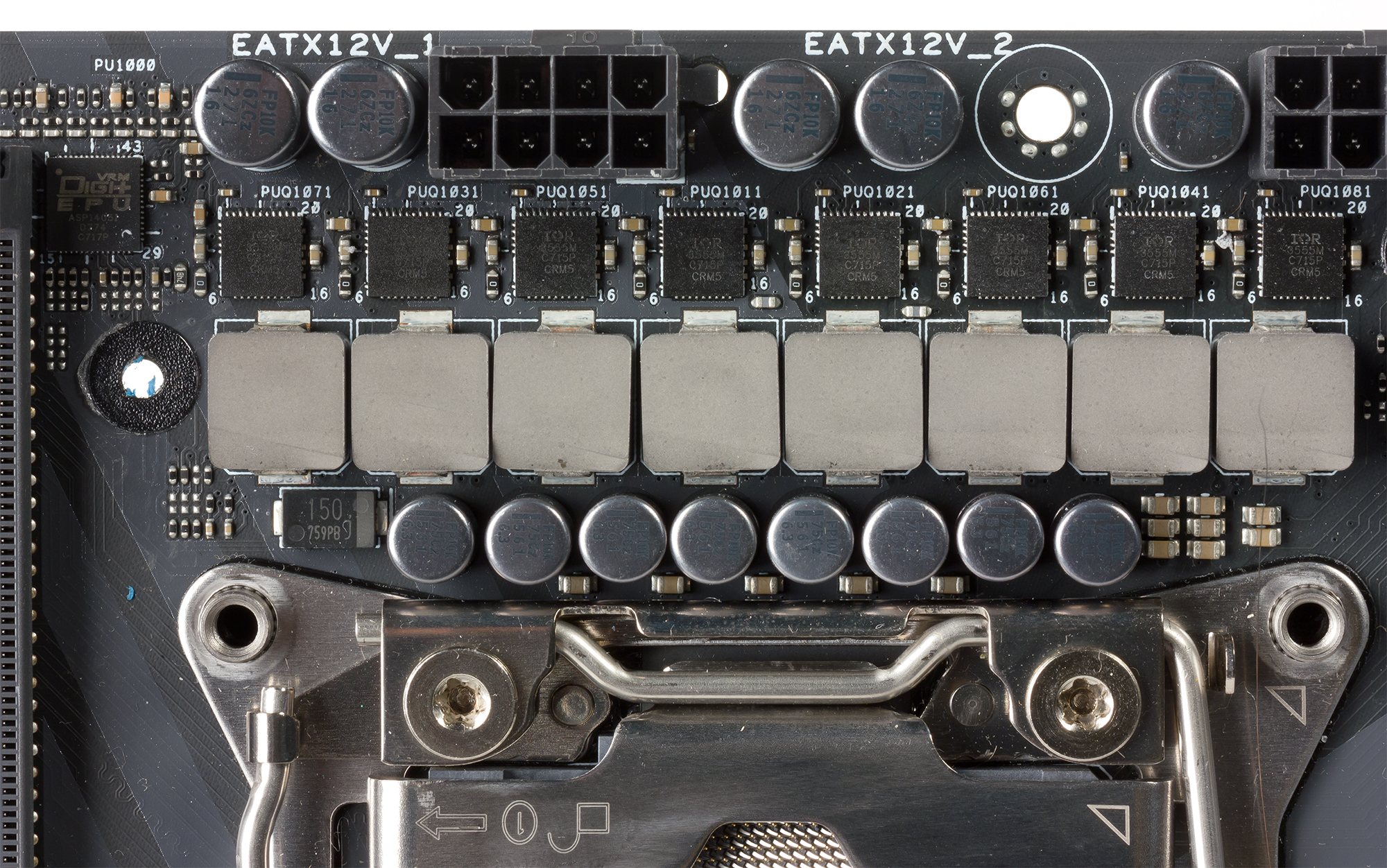

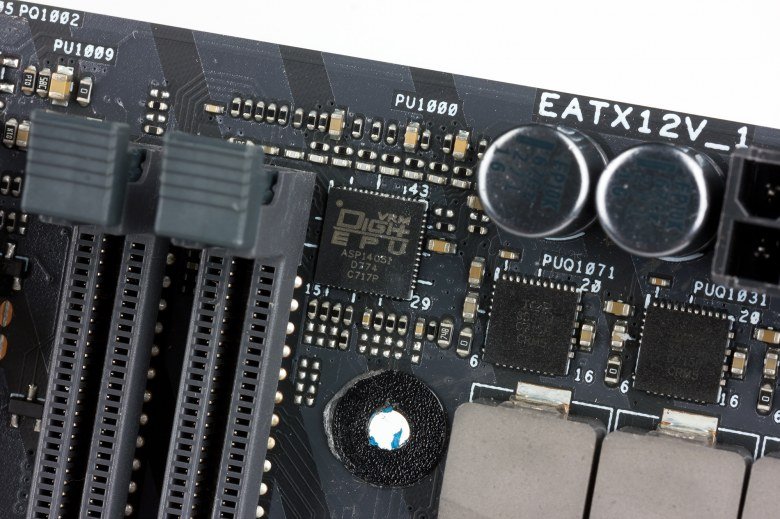

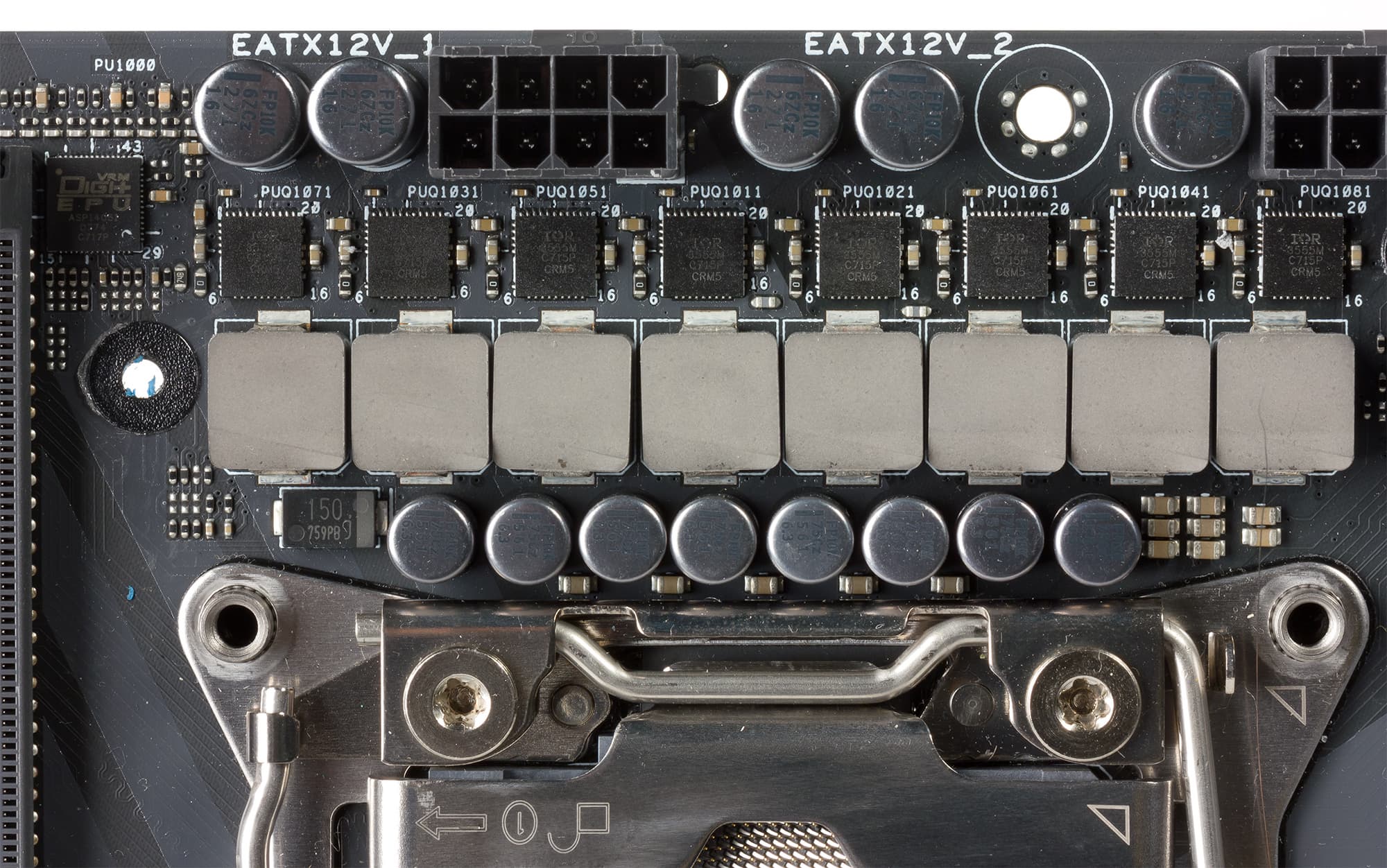

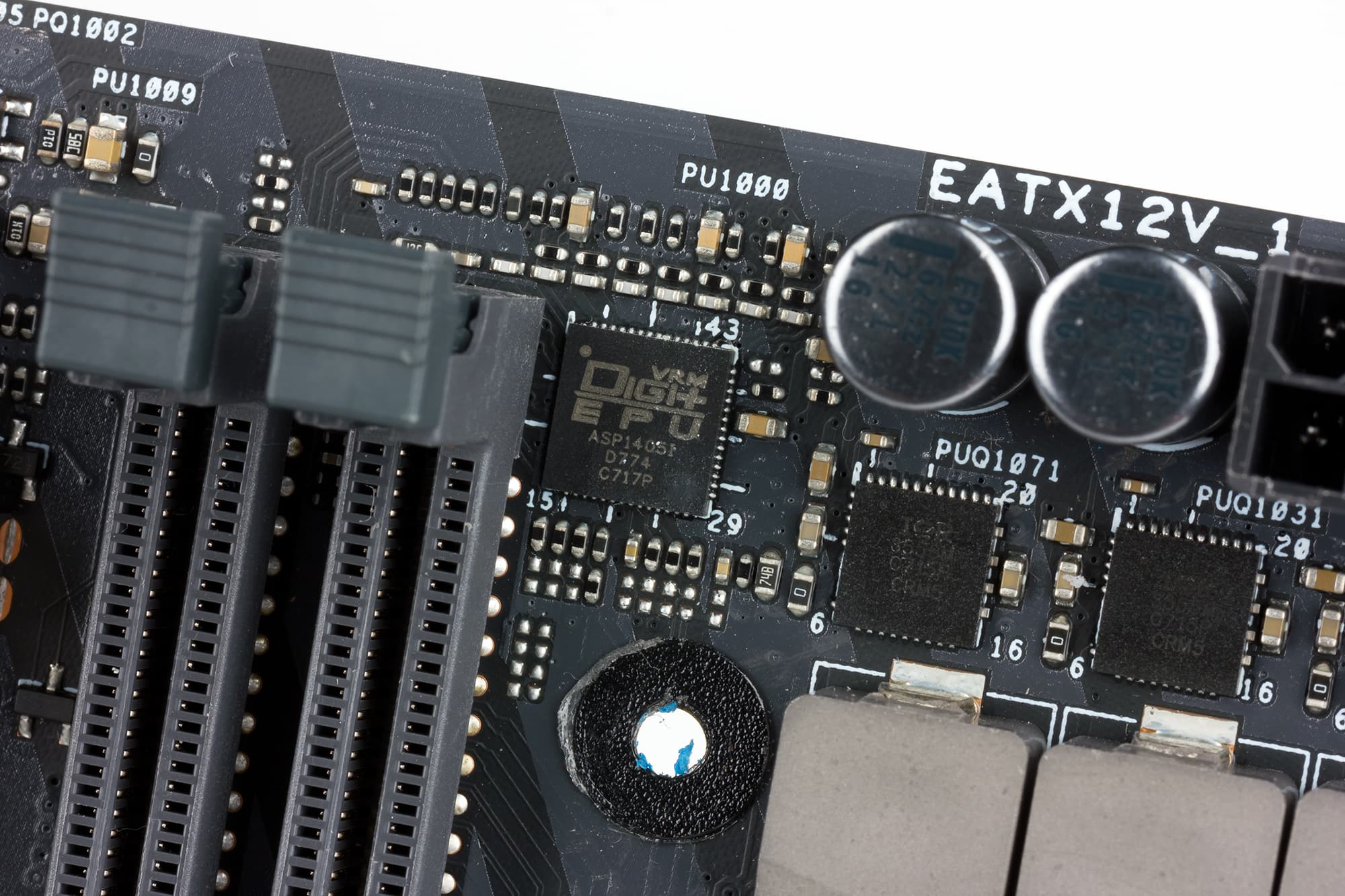

Регулятор напряжения питания процессора на плате является 8-канальным и управляется контроллером с маркировкой Digi+ VRM ASP14051. В самих каналах питания используются чипы IR3555 компании Infineon.

Система охлаждения

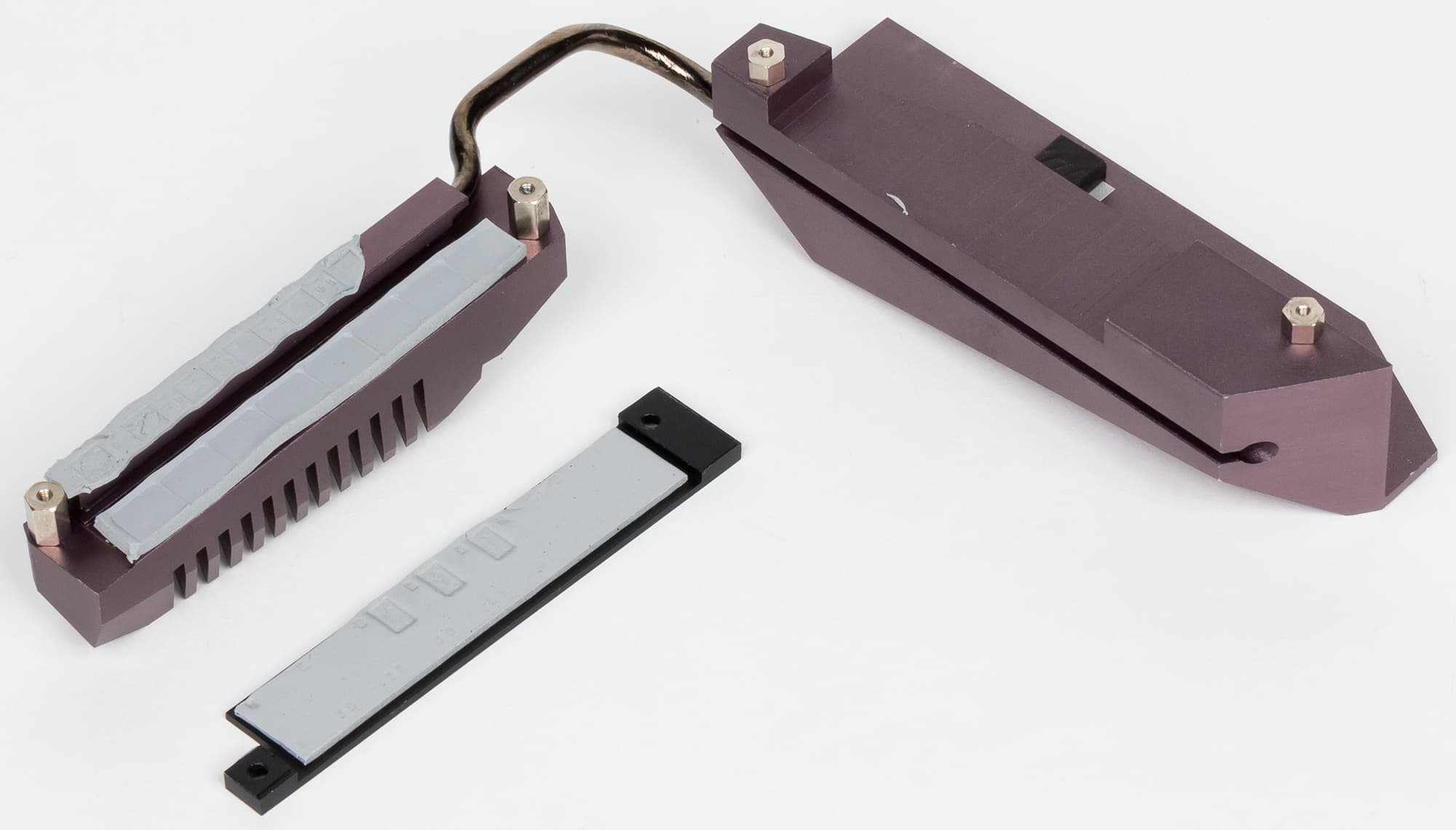

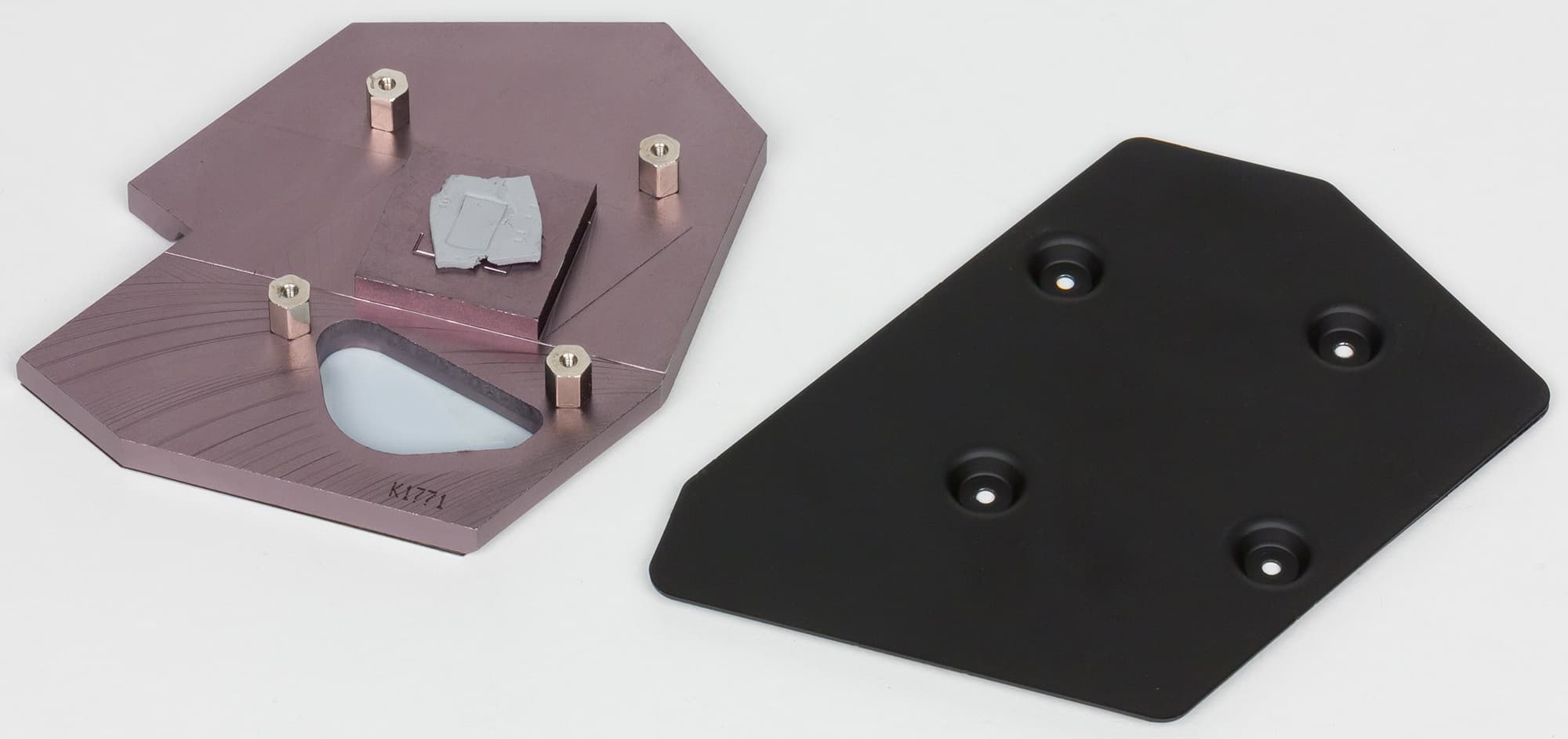

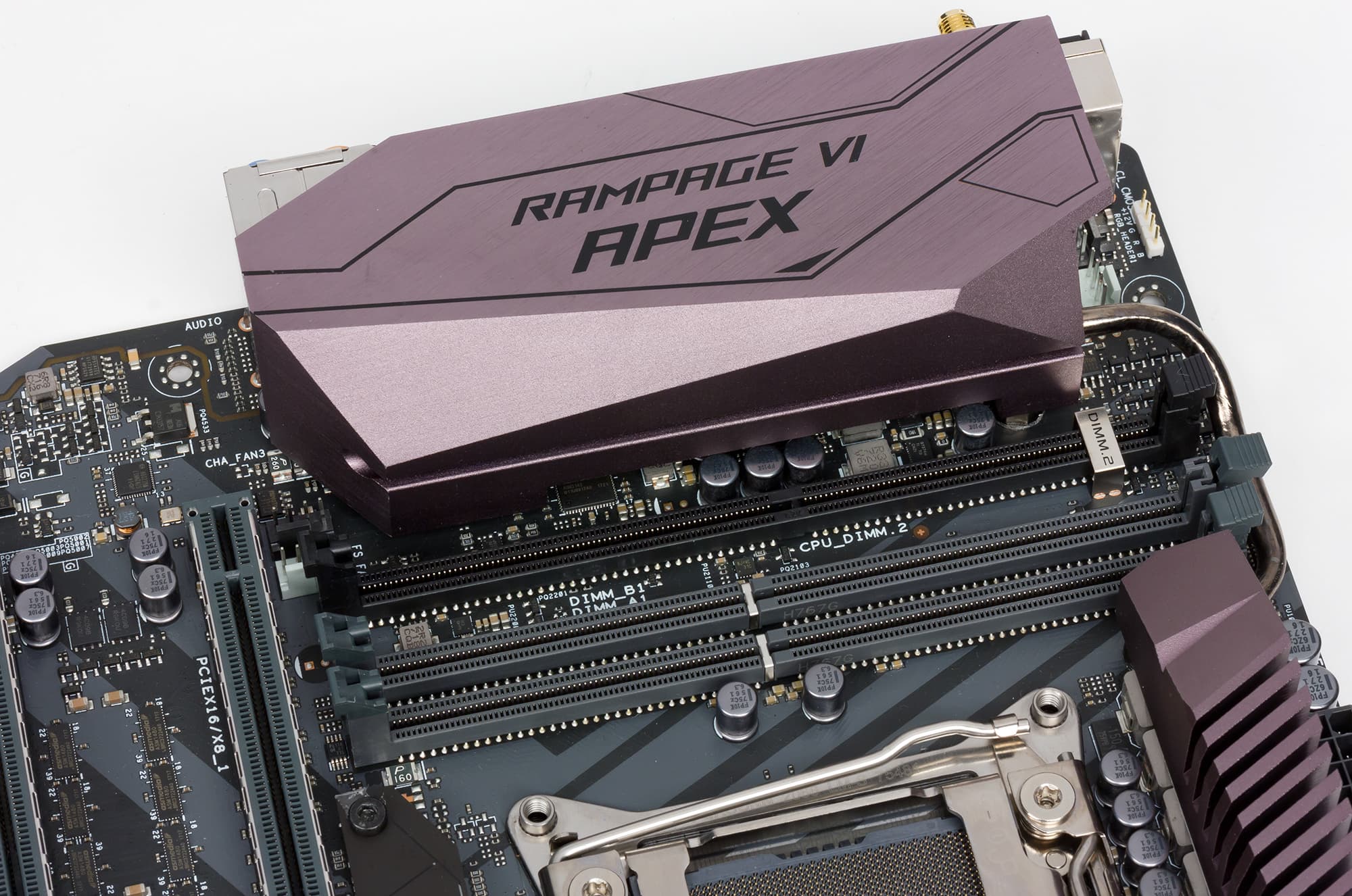

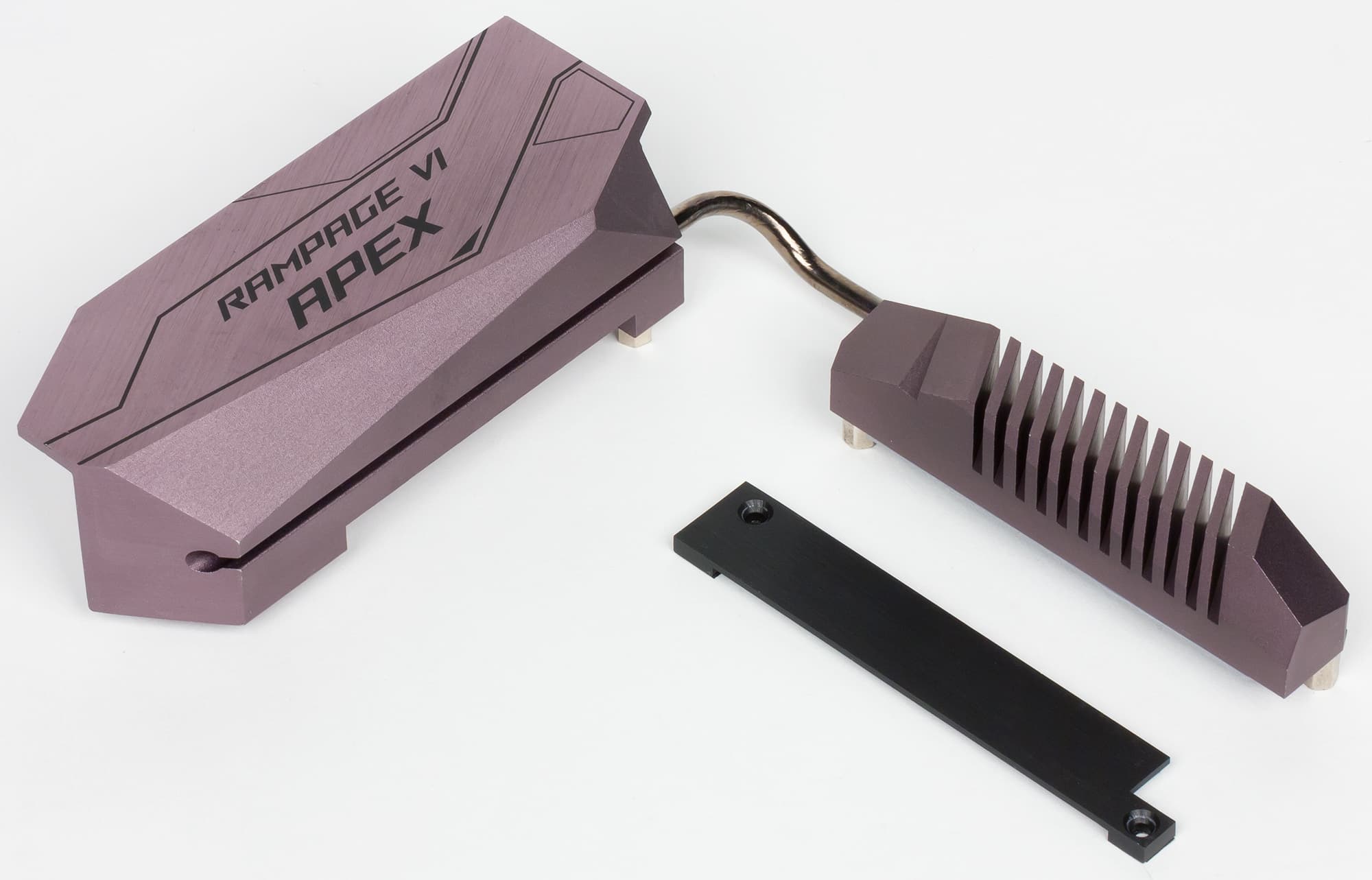

Система охлаждения платы Asus ROG Rampage VI Apex состоит из двух радиаторов. Один составной радиатор предназначен для отвода тепла от элементов регулятора напряжения питания процессора. Этот радиатор состоит из двух частей, связанных друг с другом тепловой трубкой. Есть еще и теплосъемная пластина, устанавливаемая с обратной стороны платы в зоне элементов регулятора напряжения питания процессора.

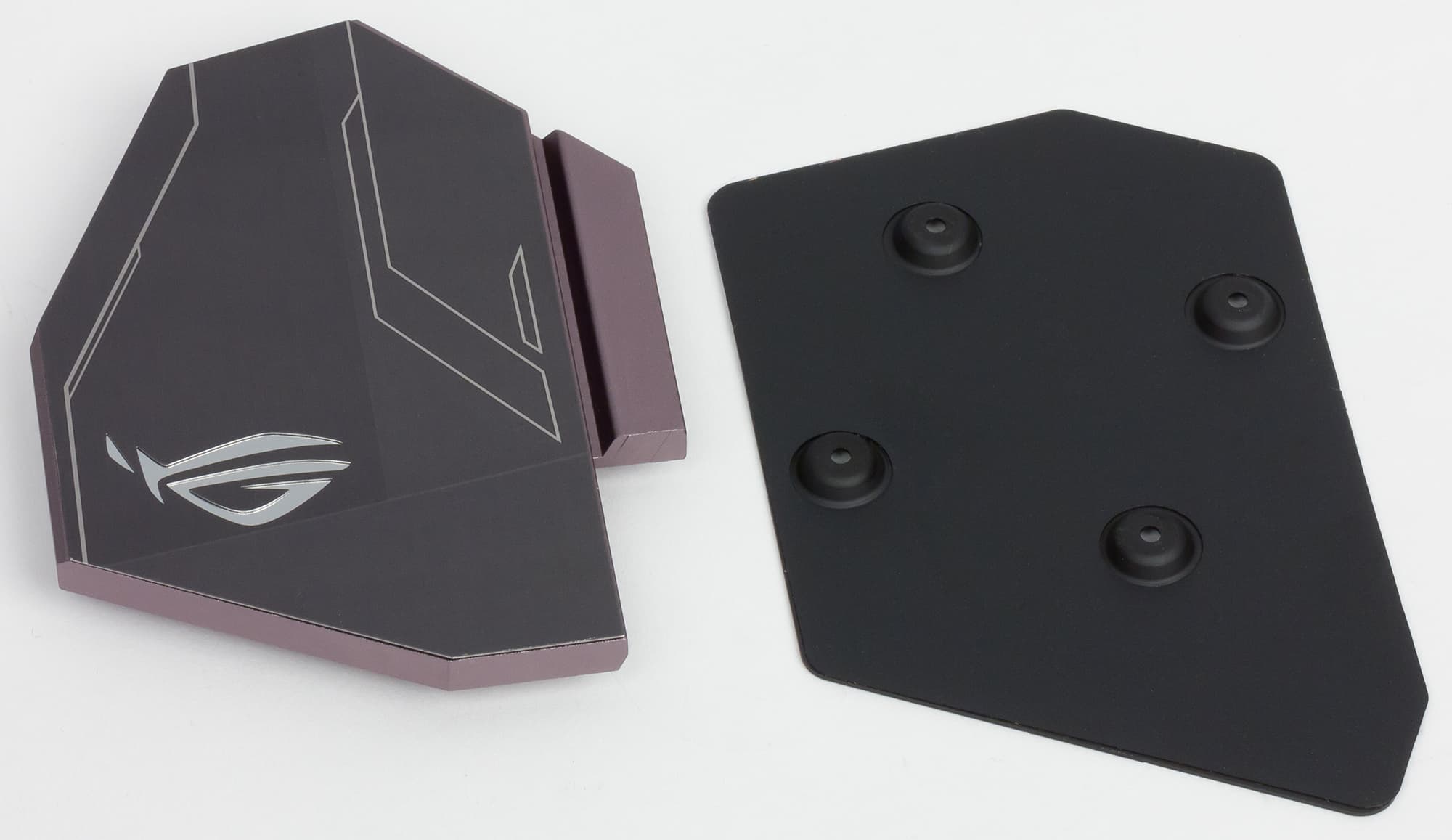

Второй радиатор предназначен для охлаждения чипсета. Этот радиатор крепится с использованием металлической пластины, устанавливаемой с обратной стороны платы.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два 4-контактных разъема для подключения вентиляторов кулера процессора, три 4-контактных разъема для подключения корпусных вентиляторов, два 4-контактных разъема (W_Pump) для подключения водяной системы охлаждения (один из этих разъемов обеспечивает ток до 3 А), а также пять 4-контактных разъемов с током до 3 A (неуправляемые).

На плате Asus ROG Rampage VI Apex есть также три отдельных разъема, предназначенных для системы водяного охлаждения: два разъема для подключения датчиков контроля температуры жидкости во входном и выходом тракте, а также разъем для подключения датчика контроля скорости потока жидкости.

Аудиоподсистема

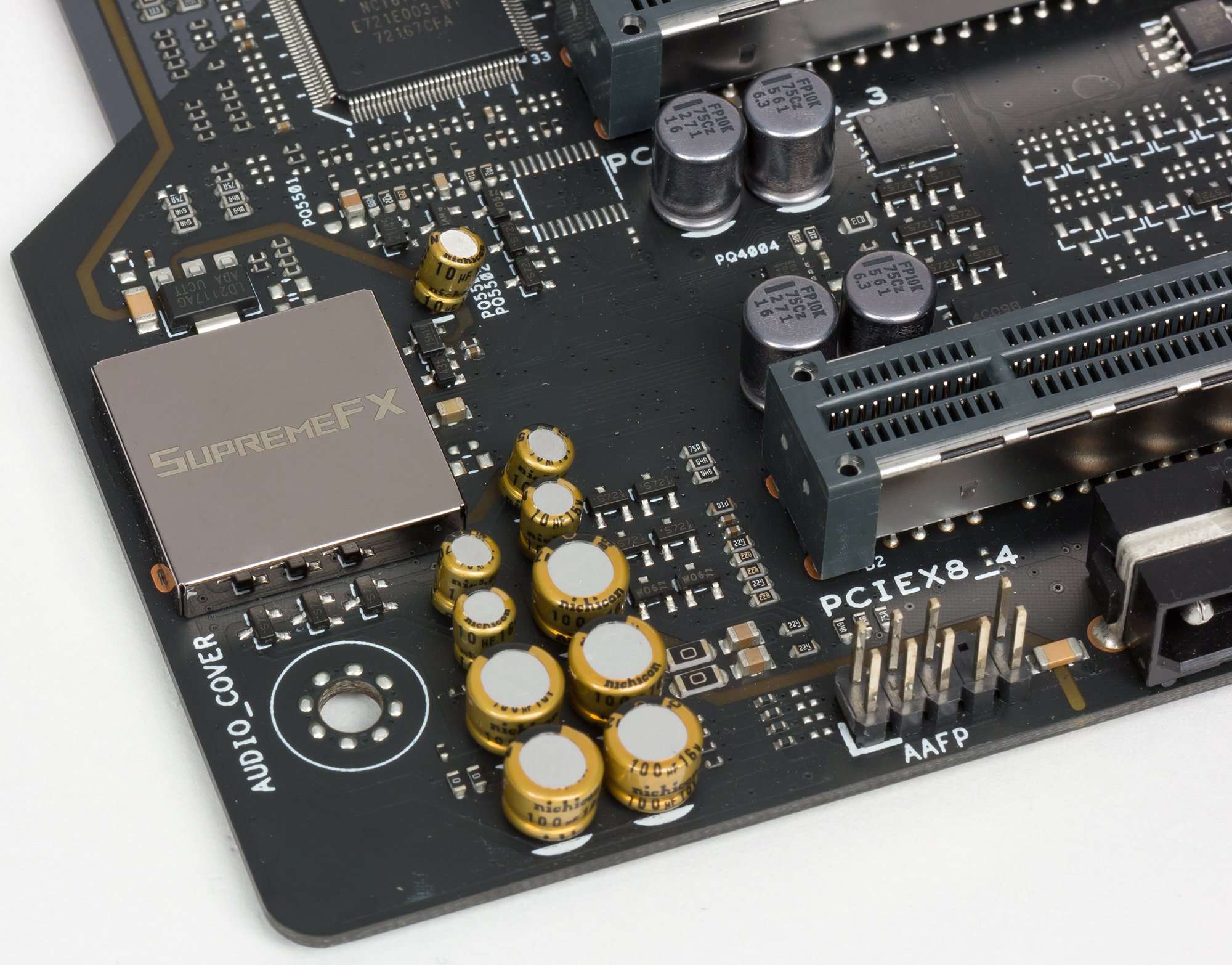

Аудиоподсистема платы Asus ROG Rampage VI Apex основана на кодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Rampage VI Apex получил оценку «Очень хорошо».

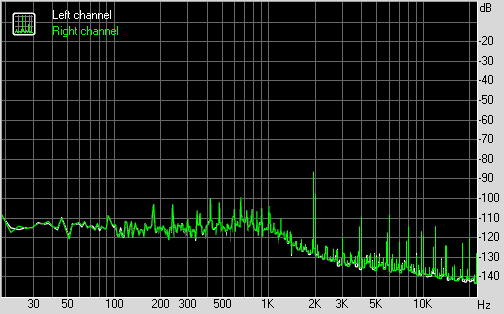

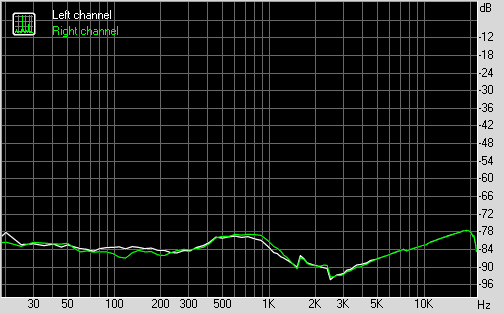

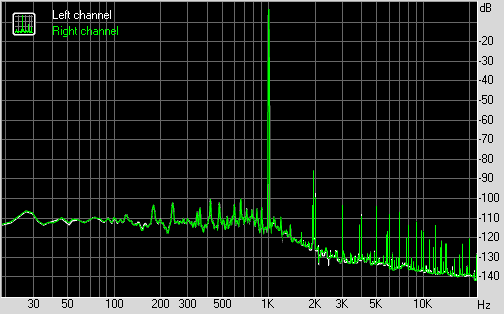

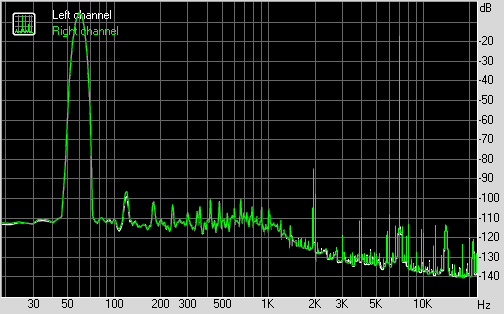

Результаты тестирования в RightMark Audio Analyzer 6.3.0

UEFI BIOS

Писать про интерфейс и возможности UEFI BIOS платы Asus ROG Rampage VI Apex мы не будем, потому что ровно то же самое мы видели у Asus ROG Rampage VI Extreme.

Выводы

На момент публикации обзора материнская плата Asus ROG Rampage VI Apex стоила в рознице от 30 до 35 тысяч рублей. Обсуждать, много это или мало, не имеет никакого смысла. Это крайне специфическая модель, ориентированная на экстремальный разгон системы. На этой плате устанавливают мировые рекорды по разгону, именно для этих целей она была создана, именно для этих целей ее имеет смысл приобретать.

Плата предоставлена на тестирование производителем
