A4Tech CG-5 — зарядное устройство для двух типов аккумуляторов, с питанием от USB порта

Как известно, аккумулятор вещь нужная и полезная. Используя их в различных плеерах, фотокамерах, беспроводных мышках и клавиатурах, и прочей аппаратуре, мы экономим значительные суммы на покупке обыкновенных батареек. Чаще всего, те из нас, кто уже пользуется аккумуляторным питанием устройств, имеют, соответственно, и зарядные устройства. Чаще всего, это устройства, питающиеся от сети переменного тока или от внешних сетевых блоков питания. Специализированных зарядных устройств имеющих непосредственное отношение к компьютеру пока что не было. Я не беру в расчет приемники, входящие в состав беспроводных радио наборов так же выполняющие функции зарядных устройств. Во-первых, эти устройства не продаются отдельно от наборов, а во-вторых, по ряду причин, их нельзя считать хоть в какой-то мере универсальными. Однако, в бытовых условиях, как правило, используется несколько различных типов аккумуляторов и, соответственно, желательно наличие универсального устройства для их зарядки. Ни для кого не новость, что уже многие пользователи персональных компьютеров для зарядки батарей своих сотовых телефонов пользуются соответствующими USB кабелями. А вот аналогичное, хоть сколько-нибудь универсальное, зарядное устройство для обычных "пальчиковых" аккумуляторов почему-то появилось совсем недавно. И именно о нем и пойдет речь далее.

И так, перед нами универсальное зарядное устройство для аккумуляторов АА и ААА. Питающееся от USB порта персонального компьютера оно, соответственно, является исключительно компьютерным периферийным устройством. Эдакий аксессуар, позволяющий пользователю не занимать сетевую розетку, воспользовавшись любым USB портом компьютера или USB хаба. В целом комплект, в котором поставляется рассматриваемый A4Tech CG-5, очень похож на большинство аналогичных бытовых устройств. В него входит следующее:

  1. Универсальное зарядное устройство A4Tech CG-5
  2. Два аккумулятора АА, емкостью 1400 мАч
  3. Два аккумулятора ААА, емкостью 700 мАч

Как видите, с обычными бытовыми зарядными устройствами CG-5 роднит и комплект (бытовые зарядные устройства, так же, очень часто поставляются в комплекте с аккумуляторами), и упаковка (см. фото выше). Однако, к сожалению, использование его отдельно от компьютера не предусмотрено. Почему к сожалению? Да потому, что необходимость зарядить аккумуляторы во времени не всегда совпадает с необходимостью работы за компьютером. Держать же включенным компьютер только рази зарядки аккумуляторов весьма накладно. Но, выход из такой ситуации, при использовании рассматриваемого A4Tech CG-5, все же есть и будет рассмотрен далее. Пока же, считаю нужным перейти к детальному рассмотрению самого устройства.

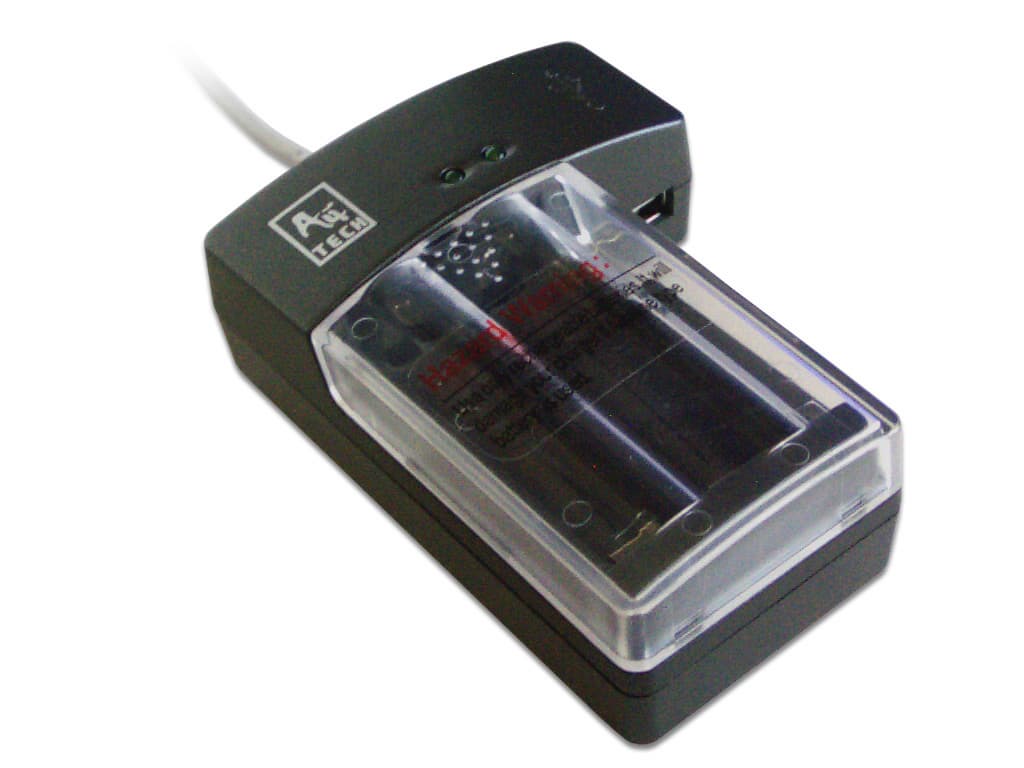

Корпус устройства, как можно заметить на фотографии выше, Г-образный. Его максимальные размеры совсем не велики и оказываются даже меньше средних размеров современных устройств чтения-записи флэш карт. Так что, много места на рабочем столе пользователя A4Tech CG-5 не займет. Интерфейсный кабель, заканчивающийся USB разъемом, достаточно длинный, что соответственно, обеспечивает пользователю значительную свободу при размещении зарядного устройства.

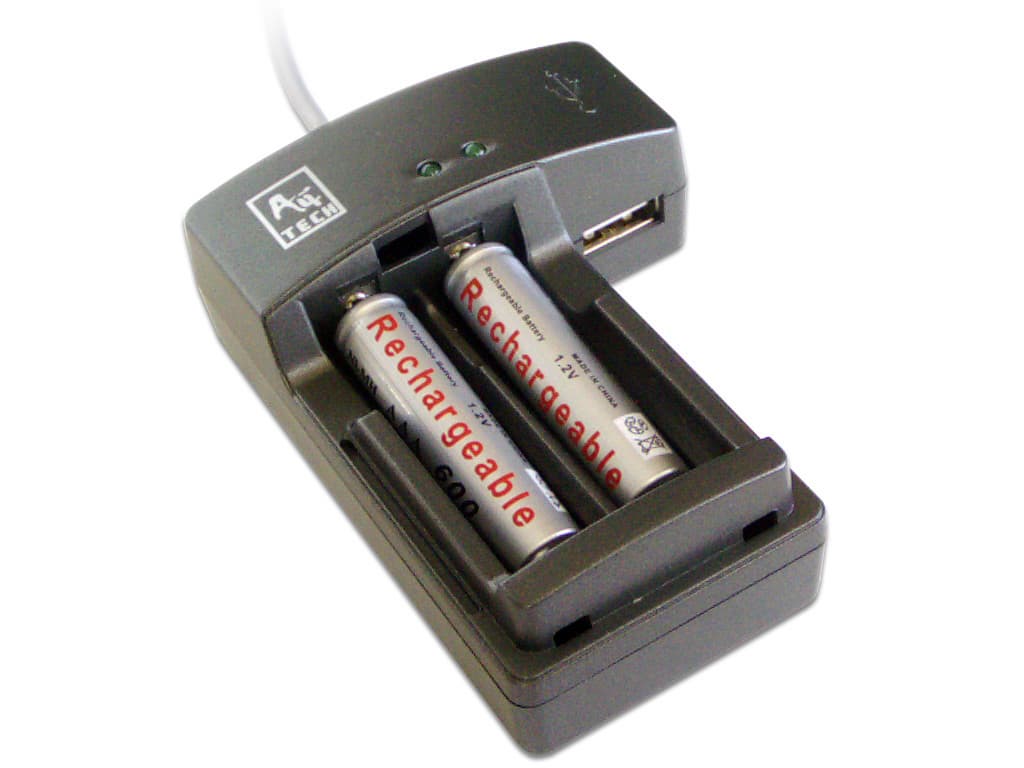

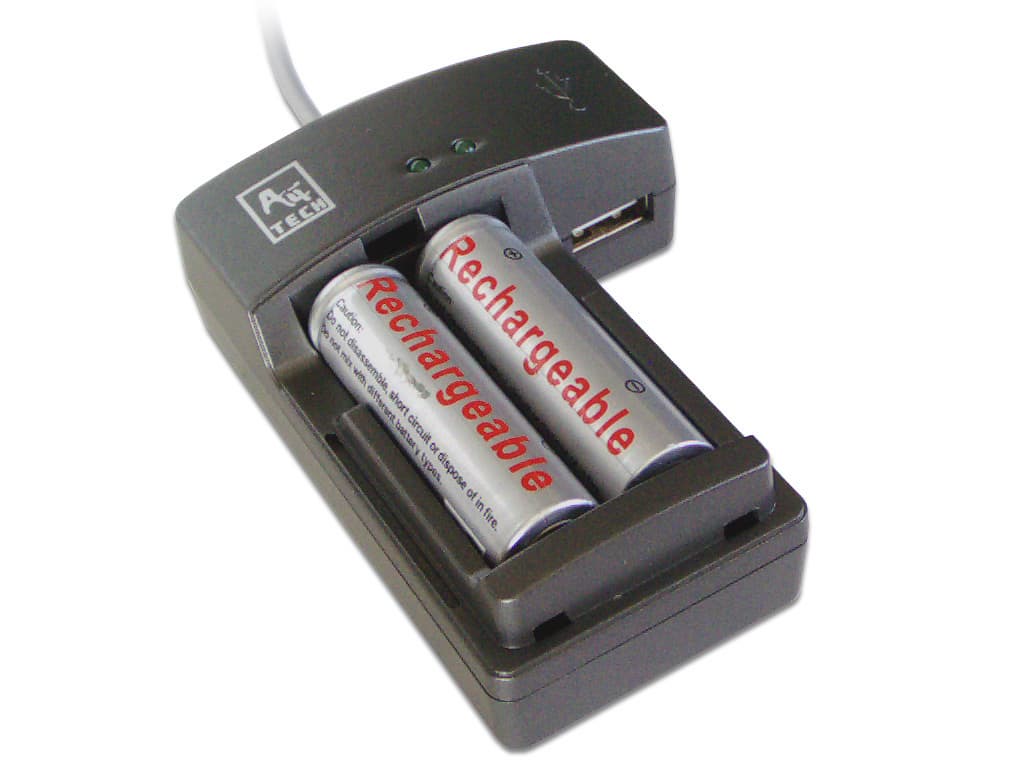

В основной, более массивной, части корпуса, под прозрачной пластиковой крышкой, расположен батарейный отсек. Он состоит из двух посадочных мест рассчитанных на установку аккумуляторов размера АА или ААА. Конструктивно посадочные места реализованы так же, как и в большинстве бытовых зарядных устройств. То есть, в один момент времени, в каждое из них может быть установлен только один аккумулятор, соответственно, либо размера АА, либо размера ААА. Установить в одно посадочное место сразу два аккумулятора, естественно, не удастся. Зато, в данном случае посадочные места совершенно не зависимы друг от друга. В противовес бытовым зарядным устройствам, в которых, чаще всего, аккумуляторы приходится заряжать попарно, A4Tech CG-5 может осуществлять как зарядку сразу двух батарей, так и зарядку одной отдельной батареи. Так же, при необходимости, в разные посадочные места можно одновременно и в любой комбинации устанавливать аккумуляторы разных размеров. От того, сколько и каких аккумуляторов пользователь установит в рассматриваемое зарядное устройство, будет зависеть только ток, потребляемый CG-5 от USB порта персонального компьютера. Но, о том, что и как он потребляет, я расскажу позже, а пока продолжим осмотр устройства.

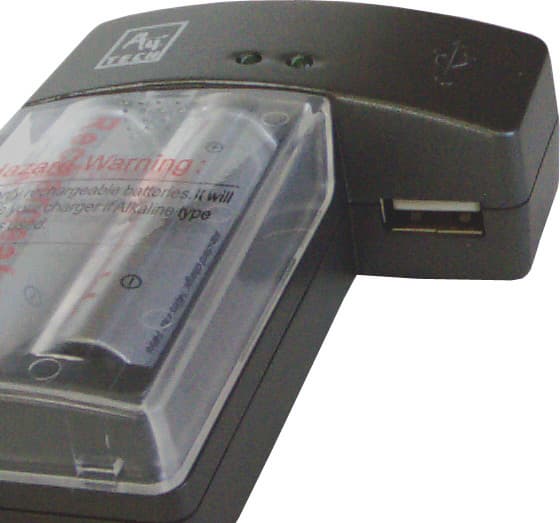

Чуть выше батарейного отсека находятся два светодиодных индикатора зеленого свечения. В их задачи входит индикация правильной установки аккумуляторных батарей и процесса их зарядки. К сожалению, отдельного индикатора сигнализирующего о наличии питающего напряжения не предусмотрено, хотя он, безусловно, был бы иногда полезен. Имеющиеся же два индикатора соотносятся с двумя посадочными местами аккумуляторов. Если один оба, или один из них, не светятся, то это означает, что аккумуляторы установлены не правильно, либо вообще не установлены. При правильной установке, процесс зарядки индицируется непрерывным свечением индикаторов. По окончании этого процесса, индикаторы начинают равномерно мигать.

Надеюсь, что с батарейным отсеком и светодиодной индикацией читателям все ясно. Что же еще доступного и полезного для пользователя имеется в A4Tech CG-5? А имеется в нем USB порт. Да, да, с точки зрения интерфейса рассматриваемое зарядное устройство совершенно прозрачно. Это вполне естественно, так как для своей работы оно использует лишь цепи, которые в USB интерфейсе предназначены для питания подключаемых к нему периферийных устройств. Соответственно, подключив CG-5 к персональному компьютеру, пользователь не теряет один из имеющихся USB портов и может свободно пользоваться им. Разница лишь в том, что включать устройства придется не в разъем на системной плате компьютера, а в разъем расположенный в корпусе зарядного устройства. Ну и, конечно же, придется учесть тот факт, что суммарный ток, потребляемый подключаемым устройством и CG-5 не должен превышать 500 мА.

Самостоятельно измерять ток, потребляемый A4Tech CG-5, пользователю не придется. Все технические параметры устройства приведены в таблице напечатанной на вложенном в его упаковку картоне. Вот данные этой таблицы:

Кол-во установленных батарейПотребляемый токВремя зарядки аккумуляторов ААВремя зарядки аккумуляторов АААДопустимая нагрузка для USB порта CG-5
1100 мА14 часов6 часов400 мА
2200 мА14 часов6 часов300 мА

Как видите, максимальный ток потребления, при установке в устройство сразу двух аккумуляторных батарей, составляет всего 200 мА. С одной стороны это хорошо, так как остается достаточный запас по току, позволяющий включать в USB порт CG-5 другие устройства. С другой стороны, ток зарядки аккумуляторов достаточно мал, и как следствие, велико время их зарядки, что видно в приведенной выше таблице.

Вот, вроде бы и все, что можно сказать, описывая USB зарядное устройство A4Tech CG-5. Но, как вы помните, в начале этого материала я писал о том, что данное устройство может быть не удобно в том случае, если требуется зарядить аккумуляторы, а работать за компьютером не нужно. Действительно, в такой ситуации получается, что компьютер будет потреблять электроэнергию, являясь, по сути, всего лишь блоком питания для зарядного устройства. А ведь возможно, что зарядить аккумулятор понадобится там, где компьютера и вовсе нет. Что делать в таких ситуациях? Покупать обычное бытовое зарядное устройство? Можно поступить и так. Но, можно пойти другим путем, модифицировав A4Tech CG-5. Правда, для этого пользователю потребуются хотя бы элементарные навыки работы с паяльником. И так, я вижу два варианта модификации.

Первый вариант наиболее простой, но, на мой взгляд, не так удобен в эксплуатации. Думаю, что уж сетевой адаптер для бытовых плееров и другой аппаратуры есть практически в каждом доме. Так почему бы ни использовать его в качестве источника для зарядного устройства? Для этого потребуется самостоятельно изготовить переходник USB- сетевой адаптер, состоящий из двух разъемов и короткого отрезка кабеля. Решение очень простое и не требует ровным счетом никакого вмешательства в целостность самого зарядного устройства. Неудобством, которое я вижу в таком решении, является увеличение количества соединений и необходимость отключать CG-5 от компьютера. Хотя, в дорожных условиях, то есть когда компьютер отсутствует, это не принципиально. Для тех же кого, как и меня раздражает присутствие всяческих переходников, есть второе решение.

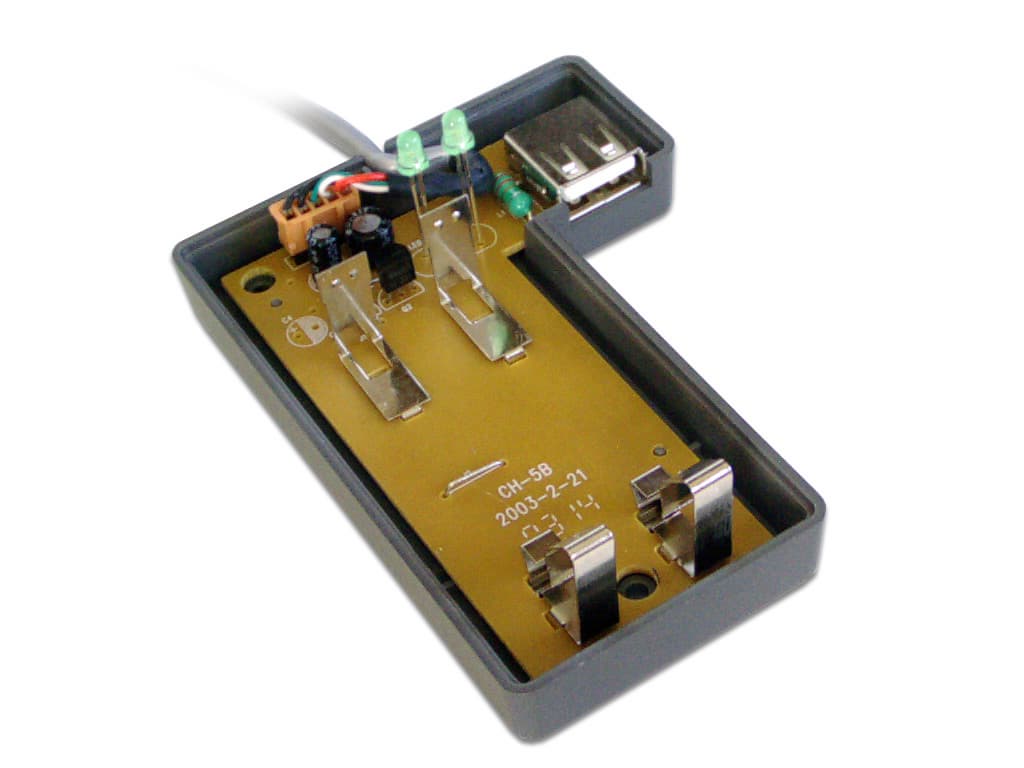

Второе видимое мною решение проблемы питания A4Tech CG-5 основано так же на бытовых сетевых адаптерах. Но, в отличие от описанного выше, данное решение уже требует нарушить целостность корпуса зарядного устройства. Зато, никакие переходники уже не потребуются. Итак, разобрав корпус CG-5 можно выяснить, что в нем имеется достаточно пустого места для установки небольшого разъема. Именно это я и предлагаю сделать. Приводить здесь чертежи и схемы я не буду, так как считаю это излишним. Думаю, что если пользователь умеет работать с паяльником, то и с установкой разъема он справится. Хочу лишь напомнить, что при установке разъема для внешнего источника питания, надо не забыть о развязке цепей питания. По этому, разъем устанавливаемый в корпус зарядного устройства должен быть с переключателем. Этим можно предотвратить недоразумения, которые могли бы возникнуть из-за подключения CG-5 к сетевому адаптеру и компьютеру одновременно.

Выводы

Конечно, экзотикой A4Tech CG-5 не назовешь. Но, согласитесь, аксессуар весьма интересный, особенно для тех пользователей, которые только планируют переход на аккумуляторное питание своей аппаратуры. По финансовым затратам данное устройство сравнимо с аналогичными бытовыми и это, к сожалению, ставит пользователей перед достаточно трудным выбором. Что выбрать, бытовое зарядное устройство, питаемое только от сети переменного тока, или CG-5 питаемое только от компьютера? Прибегнуть к модификации CG-5 и получить одно универсальное устройство или не делать это? Надеюсь, что данный материал поможет вам сделать этот выбор.

Зарядное устройство A4Tech CG-5 предоставлено компанией ТОР
