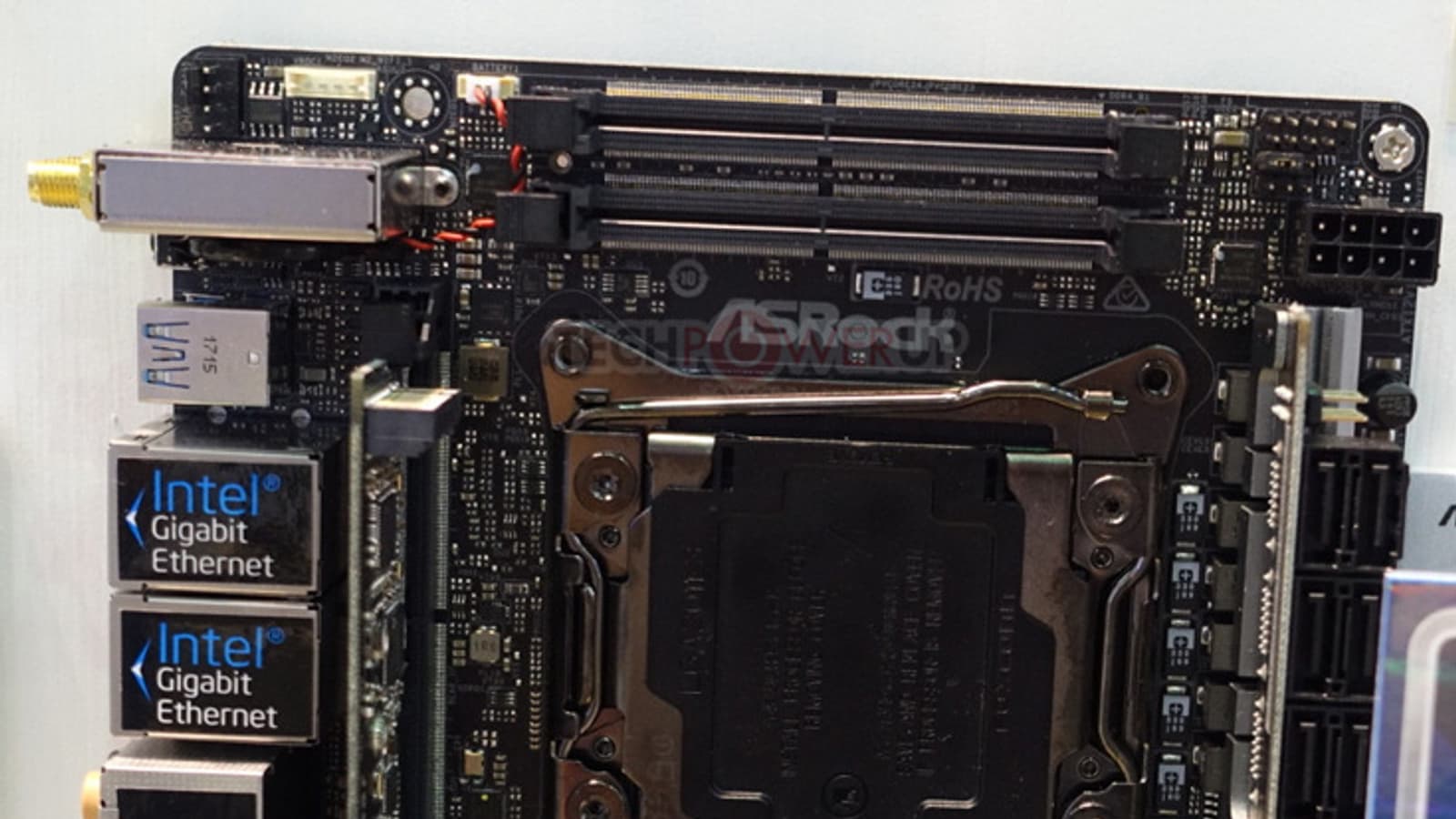

Плата ASRock X299E-ITX/ac выполнена в типоразмере mini-ITX, что не помешало наделить ее четырьмя слотами для модулей памяти

1174

Размеры системных плат mini-ITX ограничивают число слотов для карт расширения и модулей памяти, портов для подключения накопителей и периферийных устройств. Однако конструкторы модели ASRock X299E-ITX/ac смогли наделить свое детище четырьмя слотами для модулей памяти DDR4 SO-DIMM, не жертвуя другими элементами оснащения. Для этого им пришлось пойти на хитрость — основная плата дополнена двумя дочерними, расположенными вертикально.

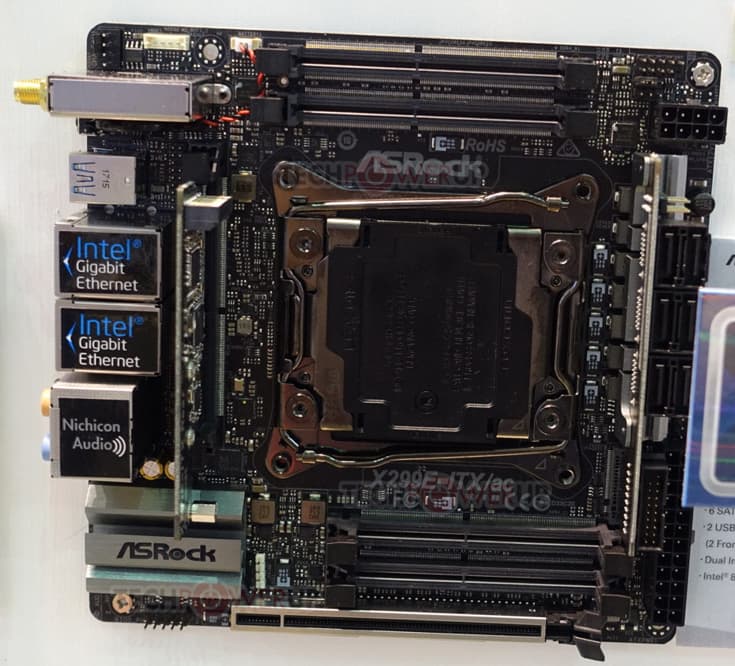

Плата ASRock X299E-ITX/ac оснащена тремя слотами M.2 и шестью портами SATA 6 Гбит/с

На одной из дочерних плат находится часть периферийных контроллеров и пара слотов M.2 32 Гбит/с, а на втором — еще один слот M.2, шесть разъемов портов SATA 6 Гбит/с и штырьковый разъем USB 3.1. Судя по снимку, плата закреплена на радиаторе регуляторов напряжения, подключенных к семифазному контроллеру подсистемы питания. Кстати, что касается питания, ASRock X299E-ITX/ac получает его по 24-контактному разъему ATX и 8-контактному разъему EPS.

В центре основной платы находится процессорное гнездо LGA2066. С двух сторон от него расположены слоты SO-DIMM. Слот расширения PCIe 3.0 x16 — один, с металлическим экраном. В оснащении платы обращает на себя внимание пара портов Gigabit Ethernet на базе Intel I219-V и беспроводные интерфейсы Wi-Fi 802.11ac и Bluetooth 4.1.

Источник: Techpowerup

30 мая 2017

10:07
