Активный сабвуфер JetBalance JB-140



Не так давно среди акустики JetBalance появились две интересные новинки — активные сабвуферы JB-140 и JB-160. Обе модели находятся в нашей тестовой лаборатории, и сегодня мы познакомимся с младшей моделью JB-140.

Интересной особенностью этих сабвуферов является применение двух динамических головок. Как вы знаете, во всех протестированных нами сабвуферах используется один динамик. Также сабвуферы оснащены сквозным линейным входом для подключения саба и активных стереоколонок одновременно от одного источника, например, звуковой карты. Таким образом, не нужно иметь дополнительный выход на устройстве, или докупать специальные переходники для подключения.

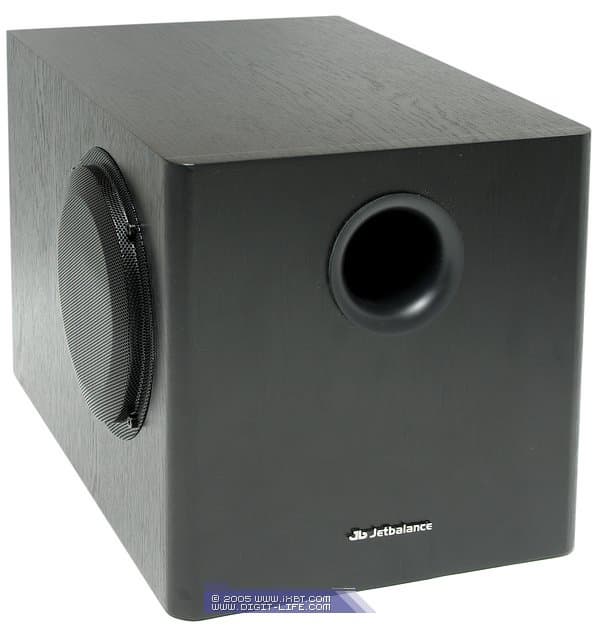

Акустическим оформлением сабвуфера является схема с фазоинвертором. Порт фазоинвертора выведен на переднюю панель. Корпус саба изготовлен из фибролита, толщина стенок равна 13 миллиметрам. Габариты сабвуфера JB-140 составляют 23×23×34 сантиметров.

Применяемые в сабвуфере динамические головки совершенно одинаковые. Их диффузоры выведены на боковые панели и от механических повреждений закрыты металлическими решетками. Диффузор динамика выполнен из бумаги и его диаметр составляет 10,5 сантиметров. Подвес изготовлен из вспененного полимера.

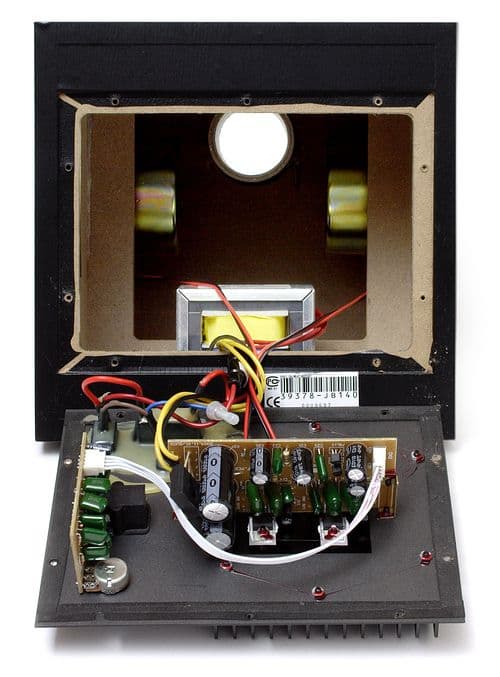

Никакого поглотителя внутри не наблюдается. Во избежание вибраций стенок корпуса на больших уровнях громкости внутри корпуса предусмотрена специальная распорка.

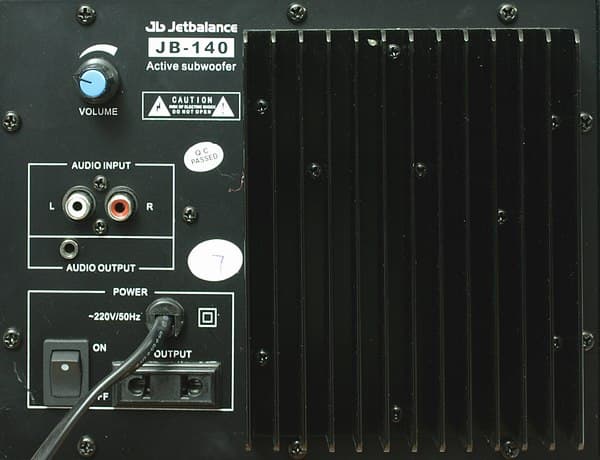

На задней стороне сабвуфера расположены ребра радиатора и панель коммутации. Панель включает в себя регулятор громкости сабвуфера, сквозной линейный вход и выход, выключатель питания и розетка питания (220 В), например, для подключения активных стереоколонок.

Питание осуществляется от Ш-образного трансформатора ±13 B, 2,7 A. Плата усилителя прикреплена к металлической панели коммутации.

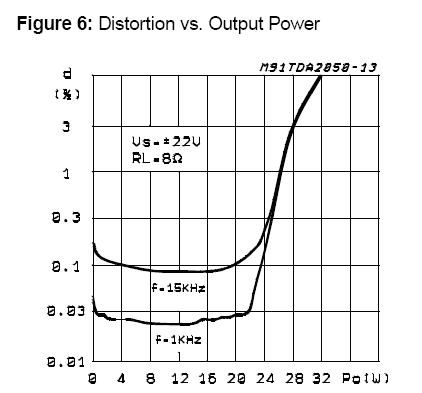

В качестве усилительных микросхем производитель использует две мономикросхемы TDA 2050 от STMicroelectronics, по одной для каждого динамика. Давайте взглянем на графики зависимости искажений от мощности, взятые из спецификации на микросхему для напряжения питания ±22 В.

Из приведенных графиков следует, что при напряжении питания ±22В TDA2050 развивает мощность 23 Вт при менее 0,1% искажений.

Перейдем к измерениям в RMAA 5.4, проводившимся с помощью профессиональной звуковой карты ESI Juli@ и измерительного микрофона Behringer ECM 8000.

Посмотрим на график АЧХ тестируемых колонок, полученный воспроизведением тестируемой системой логарифмически нарастающего синуса (swept sine).


График АЧХ сабвуфера JetBalance JB-140, измеренный на оси динамика

Судя по измеренному графику АЧХ сабвуфера, рабочий диапазон воспроизводимых частот НЧ-динамика составляет 70 — 200 Гц.


График АЧХ сабвуфера JetBalance JB-140, измеренный перед отверстием фазоинвертора

Фазоинвертор обогащает звучание низкими частотами начиная уже с 60 Гц.


Спектрограммы гармонических искажений (2+3 гармоники) сабвуфера JetBalance JB-140, измеренные на оси динамика

На измеренных спектрограммах искажений можно видеть достаточно низкий уровень искажений, в худшем случае не превышающий -40 дБ (1%). Для своего класса акустики такие показатели можно считать хорошим результатом.

Звучание

При субъективном тестировании сабвуфер подключался к профессиональной звуковой карте ESI Juli@. Производитель комплектует сабвуфер двумя проводами для подключения: стерео мини-джек на стерео RCA и стерео RCA на стерео RCA. Оба провода в длину составляют 1,5 метра.

При включении питания из динамиков сабвуфера раздается характерный низкочастотный щелчок.

Звучание сабвуфера JetBalance JB-140 в целом неплохое. Учитывая то, что сабвуфер является младшей моделью, свойственное ему звучание на средних частотах вполне объяснимо. При подключении со стереоколонками, имеющими неполноценные среднечастотные головки, сабвуфер поможет с воспроизведением частот в области 100 Гц и отчасти изменит характер звучания колонок в лучшую сторону.

Уровень звучания JB-140 соответствует сабвуферам из мультимедийных наборов. Можно порекомендовать использовать сабвуфер с младшими моделями деревянных стереоколонок JetBalance, например, модель JB-331.

Плюсы

  • сквозной линейный вход;
  • наличие коммутированной розетки питания;
  • два динамика;
  • высокий уровень громкости.

Минусы

  • щелчок при включении.



Cредняя цена по Москве на сабвуфер JetBalance JB-140 составляет Н/Д(0)



Сабвуфер JetBalance JB-140 предоставлен на тестирование эксклюзивным дистрибьютором JetBalance в России компанией Merlion
