PCIe звуковая карта AUZEN X-Fi Forte 7.1

с аудиофильской электронной начинкой,
на аппаратном DSP Creative X-Fi

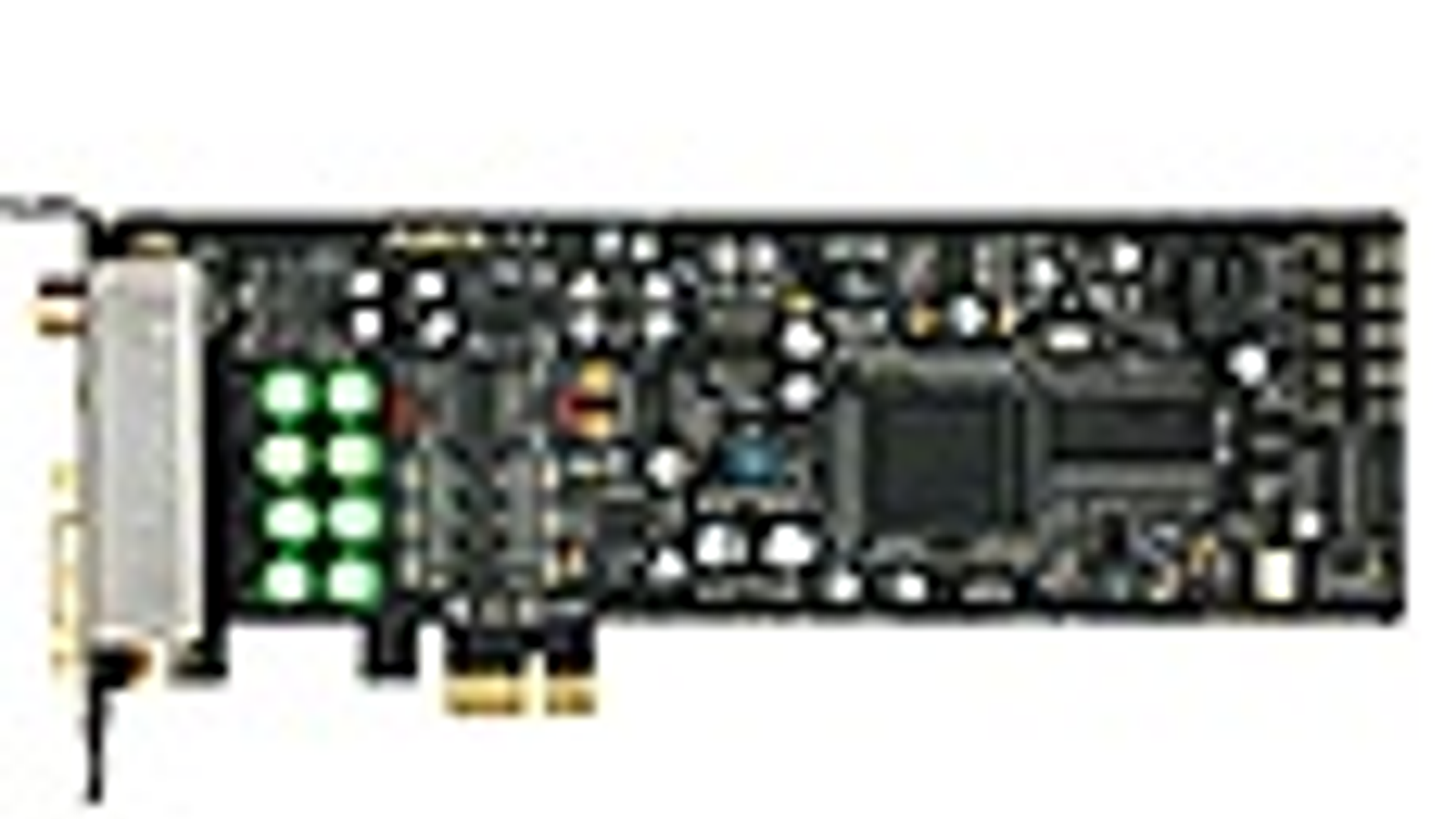

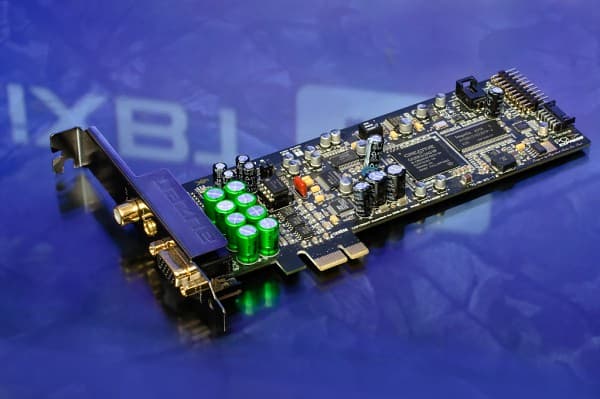

PCIe звуковая карта AUZEN X-Fi Forte 7.1 вышла и поступила в продажу на мировом рынке в 2009 году. Хотя данная карта до сих пор не продаётся в России, она представляет большой интерес. Сочетание определенных свойств делает карту Forte 7.1 уникальной. Не исключено, что остальные производители возьмут с Auzentech пример и выпустят аналогичные звуковые карты.

Помимо статьи, которую вы чиатете, вашем вниманию предлагается просмотреть видео-обзор звуковой карты AUZEN X-Fi Forte 7.1.

Компания Auzentech практически не известна нашим читателям. Это небольшой корейский производитель, имеющий офисы в США и других странах. Название AUZEN предположительно складывается из двух слов «audio» и «zen», «звук» и «дзен». Компания Auzentech прославилась тем, что была первой среди сторонних компаний, кто выпустил звуковую карту на процессоре Creative X-Fi. На сегодняшний момент у Auzentech уже есть несколько моделей на этом процессоре.

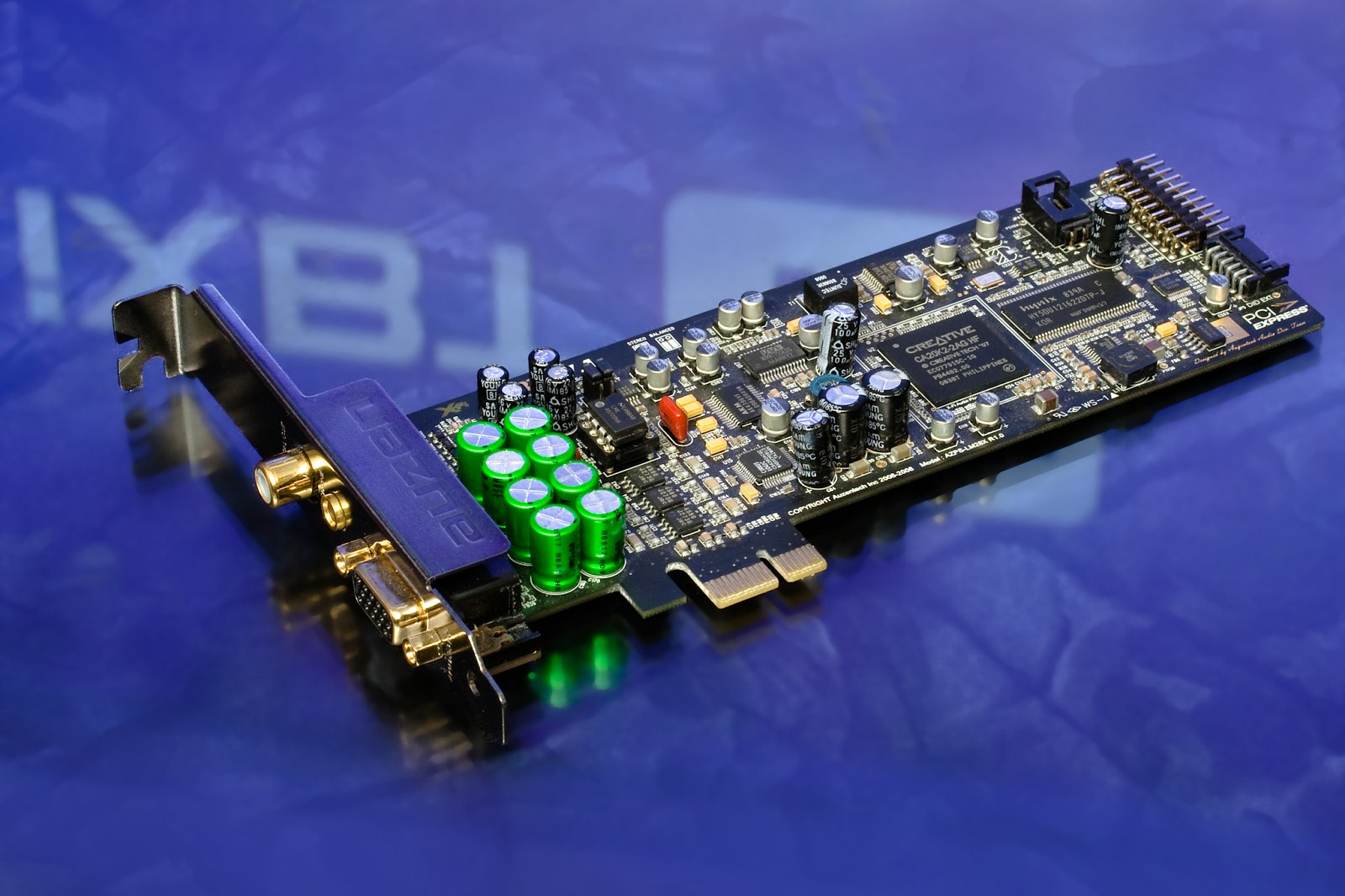

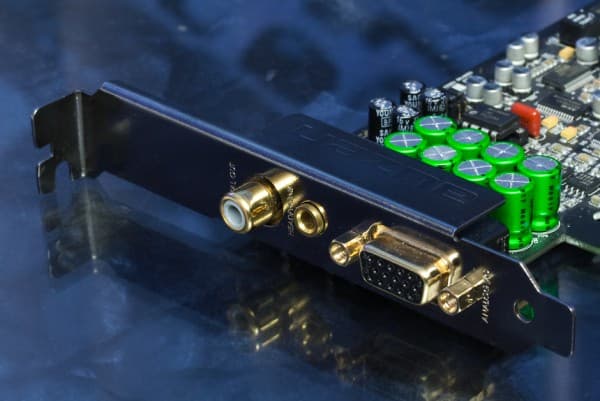

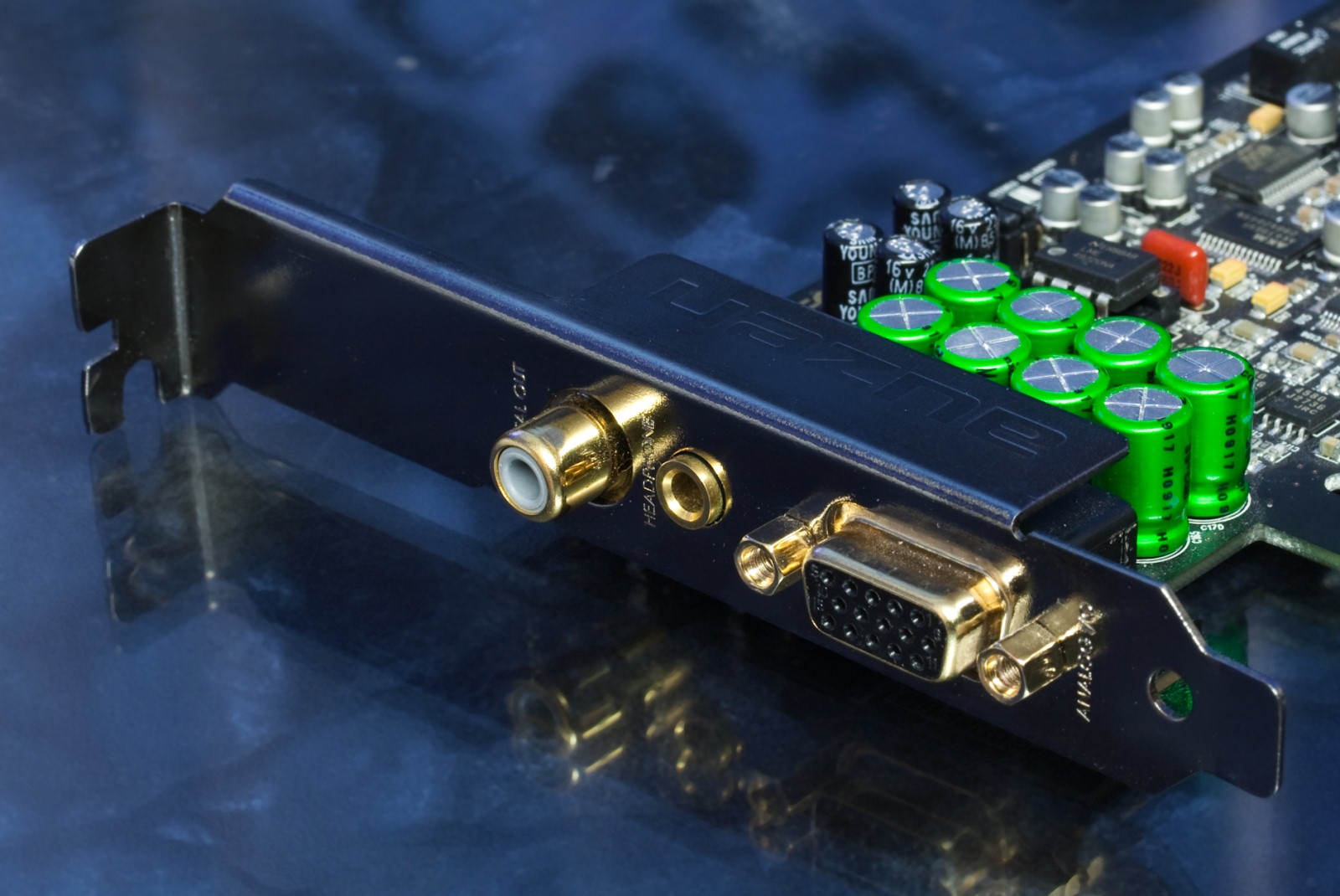

Особенность Forte 7.1 - низкопрофильное исполнение, что дает возможность установки в компактный корпус HTPC. Интереса заслуживает и другая модель - полнопрофильная Auzen X-Fi HomeTheater HD, внешне очень похожая на Forte 7.1. Главное различие между ними - HDMI 1.3 вход/выход у HomeTheater для сквозного подключения видеокарты, для передачи цифрового звука в полном HD качестве.

Чем интересны звуковые карты Auzentech? Ранее, различные производители выпускали продукты, имеющие ущербную функциональность. То есть у звуковыхх карт был перекос в какую-то одну сторону. Например, компания Creative никогда не стремилась сделать хороший или даже отличный звук, а только сэкономить на комплектующих. Для продвижения своей продукции Creative делала ставку на рекламу. Другие производители могли выпустить карту с отличным звуковым трактом, но не могли тягаться с картами Creative из-за ущербного звукового процессора и высокой цены карт. Auzentech первой удалось объединить всё в одном продукте.

Никто не знает точно, почему Creative решила продавать чипы сторонним производителям звуковых устройств, которые фактически являются ее конкурентами. Может быть, таким образом компания решила заработать на продаже чипов. Общеизвестно, что уже давно рынок звуковых карт перестал быть прибыльным. Продавать чипы сторонним производителям – очень удобно, поскольку, таким образом, Creative всё равно зарабатывает, но без затрат на рекламу, поддержку каналов продаж и сервис. В то же время при продаже чипа бренд Creative сохраняется.

В чём же отличие карт Auzentech от карт Creative? Производитель приводит интересную табличку сравнения карт, в том числе с картами ASUS.

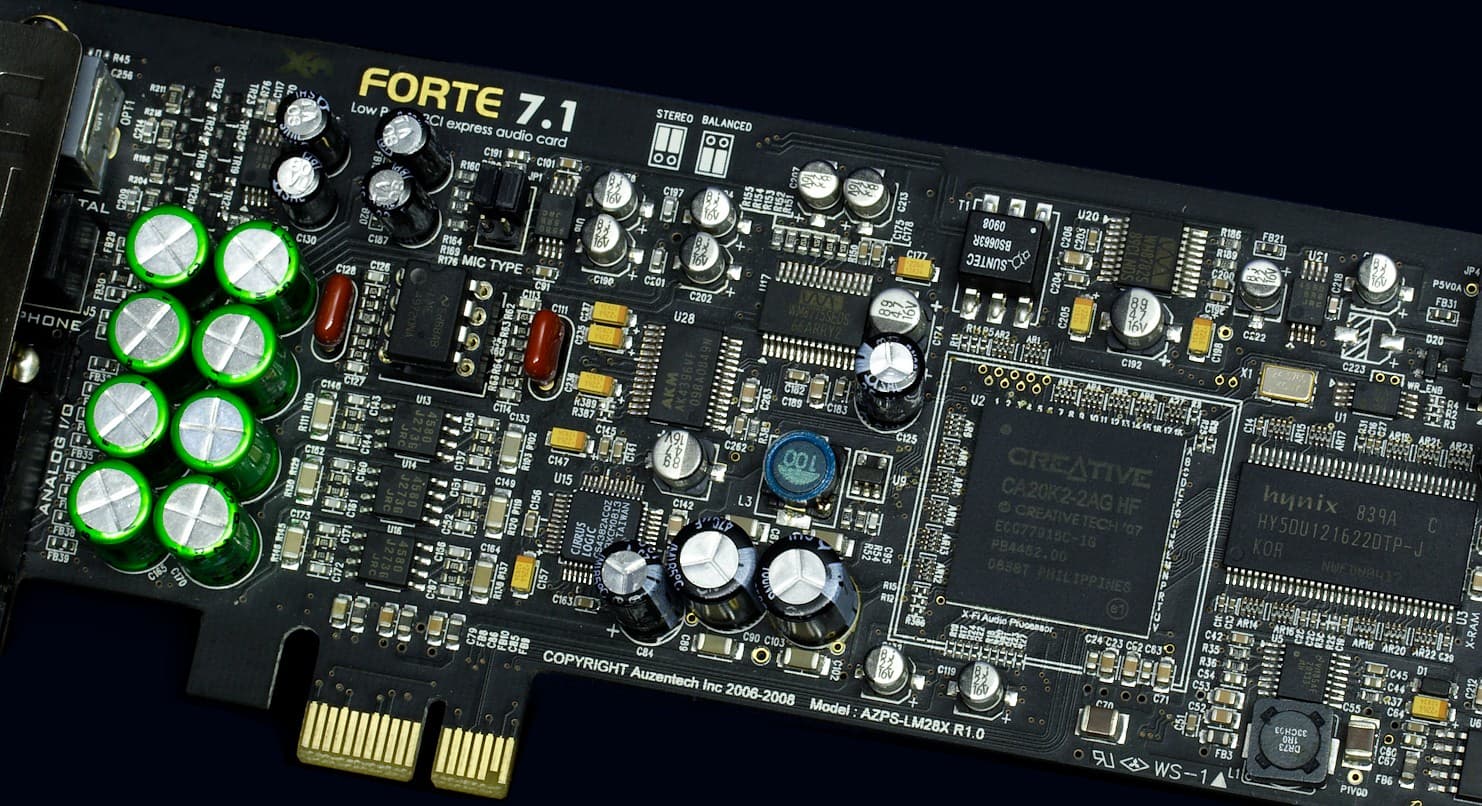

Обратите внимание прежде всего на микросхемы ЦАП. Наиболее правильное решение - в картах AUZEN X-Fi Forte 7.1 и ASUS Xonar DX. На фронтальный выход (стереоколонки, наушники) стоит максимально качественный ЦАП, на остальные каналы (многоканальный звук в фильмах) - просто хороший.

Название картыAUZEN X-Fi Forte 7.1 lowprofileAUZEN X-Fi HomeTheater HD [HDMI 1.3]ASUS Xonar
D2 / D2X
ASUS Xonar DX lowprofileCreative Sound Blaster X-Fi Titanium
ШинаPCI ExpressPCI ExpressPCI / PCI ExpressPCI ExpressPCI Express
ПроцессорCreative 20K2Creative 20K2ASUS AV200
(C-Media CMI8788)
ASUS AV100
Creative 20K2
Сигнал/шум карт (С/Ш)115 дБ109 дБ118 дБ116 дБ (фронт) / 112 дБ109 дБ
ЦАПФронт: AK4396VF
(120 дБ С/Ш) Остальные: CS4382A
(114 дБ С/Ш)
CS4382A (114 дБ С/Ш)PCM1796 * 4 (123 дБ С/Ш)Фронт : CS4398
(120 дБ С/Ш) Остальные: CS4362A
(114 дБ С/Ш)
CS4382 (114 дБ С/Ш)
АЦПWM8775 (102 дБ С/Ш)WM8775 (102 дБ С/Ш)CS5381 (120 дБ С/Ш)CS5361 (114 дБ С/Ш)WM8775 (102 дБ С/Ш)
ОУ (операционные усилители на выходе ЦАП)1 сокет (LME49720) сменяемые ОУ на фронтальном канале 3 монтаж на плате1 сокет  сменяемые ОУ на фронтальном канале 3 монтаж на платемонтаж на платемонтаж на платемонтаж на плате
Максимальный уровень сигнала на выходе3 Vrms3 Vrms2.0 Vrms2.0 Vrms2.0 Vrms
EAX / DirectSound 3DДа / EAX 5.0Да / EAX 5.0EAX 2.0 (программно)EAX 2.0(программно)EAX 5.0
Максимальное число 3D голосов128128128 (программно)128 (программно)128
CMSS3DДаДаНетНетДа
Dolby Digital Live real-time encodingДа (XP/Vista)Да (XP/Vista)Да (XP/Vista)Да (XP/Vista)Да (XP/Vista)
Dolby Pro Logic IIxCMSS-3D заменяет эти функции CMSS-3D заменяет эти функции Да (XP/Vista)Да (XP/Vista)CMSS-3D заменяет эти функции
Dolby HeadphoneДа (XP/Vista)Да (XP/Vista)
Dolby Virtual SpeakerДа (XP/Vista)/ Reference room,wide modeДа (XP/Vista)
DTS Interactive real-time encoding (component of DTS CONNECT)Да (Vista)Да (Vista)Да (XP/Vista)НетДа
DTS NEO:PC up-mix    (component of DTS CONNECT)Да (Vista)Да (Vista)Да (XP/Vista)/ Music mode, Cinema modeНетДа
Dolby True HD Playback / DTS HD Playback by Blu-Ray DVDНетДа / 7.1ch Full Dolby True HD & DTS HD sound through HDMI 1.3НетНетНет
KaraokeДа / Различные эффекты в AudioCreation ModeДа / Различные эффекты в AudioCreation ModeДа / Mic echo, Key Shifting, Vocal cancellationДа / Mic echo, Key Shifting, Vocal cancellationДа / Различные эффекты в AudioCreation Mode
Magic VoiceДа / Различные эффекты в AudioCreation ModeДа / Различные эффекты в AudioCreation ModeДа / Four kind of voices Да / Различные эффекты в AudioCreation Mode
Graphic EqualizerДа / 10-полосныйДа / 10-полосныйДа / 10-полосныйДа / 10-полосныйДа / 10-полосный
Объемный звук
Virtual Surround на стерео колонках или наушниках
Да / CMSS-3D HeadphoneДа / CMSS-3D HeadphoneДа / Virtual Speaker ShifterДа / Virtual Speaker ShifterДа /
CMSS-3D Headphone
Авто-определение наушниковДаДаNANAДа
Bass ManagementBass redirection / LFE crossover frequency settable (10 Гц - 200 Гц)Bass redirection / LFE crossover frequency settable (10 Гц - 200 Гц)FlexBassFlexBassBass redirection / LFE crossover frequency settable (10 Гц - 200 Гц)
Оптический цифровой выход TOSLINKДаДа Да ДаДа
Оптический вход TOSLINK НетНетДа
Кодирование с SPDIF входа в DD, DTS
НетНет
Коаксиальный цифровой выход RCAДаДаДаНетНет
Коаксиальный цифровой вход RCAНетНетДа
Кодирование с SPDIF входа в DD, DTS
НетНет
РасширениеСовместимость с панелью Creative TitaniumСовместимость с панелью Creative TitaniumMPU-401 MIDI вх/выхN/AСовместимость с панелью Creative Titanium
Выход на звуковую панель корпуса ПКДа совместимость с Intel HDA 2x5 контактовДа совместимость с Intel HDA 2x5 контактовНетДа Наушники / Линейный вых/ Микрофонный вхДа совместимость с Intel HDA 2x5 контактов




У карты имеется отдельный выход для разъема миниджек, специально предназначенный для наушников. В большинстве случаев наушники подключаются в единственный выход звуковой карты, который рассчитан главным образом на подключение активных колонок. Выход на наушники карты Auzen X-Fi Forte 7.1 имеет специальную схему, обеспечивающую бОльший ток и сниженное выходное сопротивление. Выход карты Auzen X-Fi Forte 7.1 рассчитан на импеданс нагрузки 16 Ом - 600 Ом и выдает мощность до 100 мВт/канал. Для сравнения, линейный выход карты выдает всего 7 мВт/канал.

Громкость выхода на наушники зависит от способности работать на низкоомную нагрузку. Выходное сопротивление усилителя должно быть меньше или равно, чем импеданс нагрузки. При равном сопротивлении достигается максимум громкости. Однако при меньшем сопротивлении возникает полезное явление электрического демпфирования нагрузки. Наушники имеют индуктивный характер нагрузки, их сопротивление изменяется с частотой с наличием в спектре ярко-выраженных резонансов. Поэтому при работе на линейный выход возникает подъем на резонансной частоте на АЧХ с последующим резким спадом, а во временной области - переходные процессы, которые можно увидеть, например, на осциллографе. При подаче синуса на спектре низкоомной нагрузки растут гармоники, увеличиваясь в сотни раз. Электрическое демпфирование нагрузки помогает решить эту проблему.

Таким образом, выделенный выход на наушники без совмещения с линейным выходом - это необходимая составляющая современной высококачественной звуковой карты.

На нашем сайте уже исследовалась тема усилителей для наушников в статье Романа Кузнецова. Тестирование наушниковых выходов по стандартам проводится не на наушниках, а на резистивных нагрузках определенного номинала. Ситуация осложняется необходимостью включения нагрузки с последующей подачей сигнала на референсный предусилитель с входным сопротивлением >1МОм и большим запасом по качеству. В своих тестах Роман для этого воспользовался подходящими предусилителями от внешнего блока профессионального интерфейса E-MU 1616M.

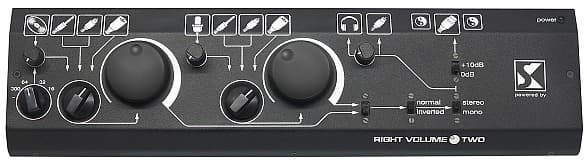

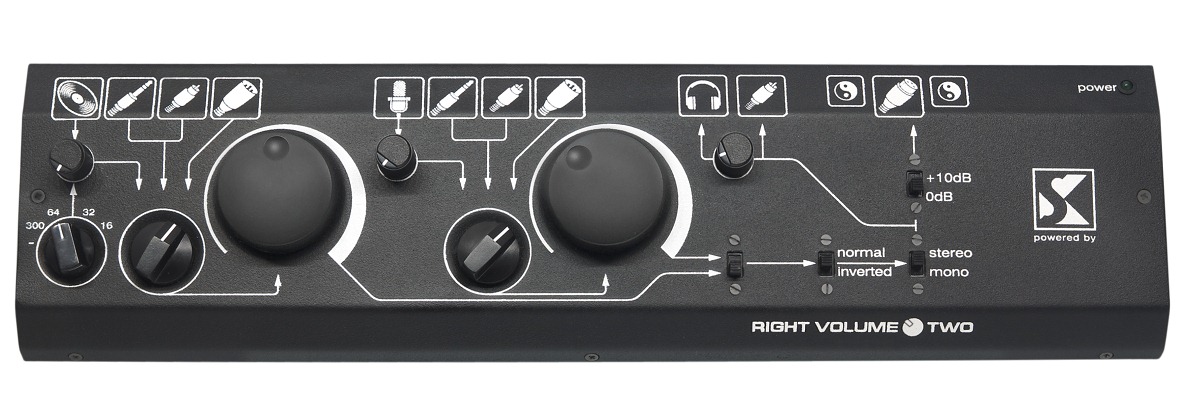

Мы же воспользуемся нашим новым многофункциональным устройством RightVolume Two.


Всё внимание на область низких частот.


Выход на наушники карты Auzen X-Fi Forte 7.1,
нагруженный на линейную и на низкоомную нагрузку 32, 64, 300 Ом

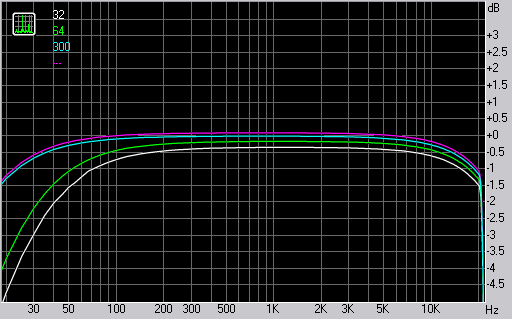

Линейный выход карты Auzen X-Fi Forte 7.1,
нагруженный на линейную и на низкоомную нагрузку 32, 64, 300 Ом

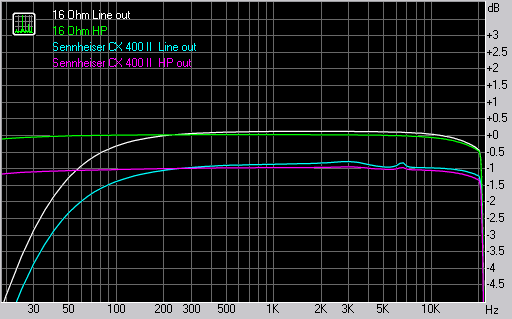

Сравнение работы линейного и наушникового выхода
при подключении тестовой нагрузки и реальных наушников 16 Ом

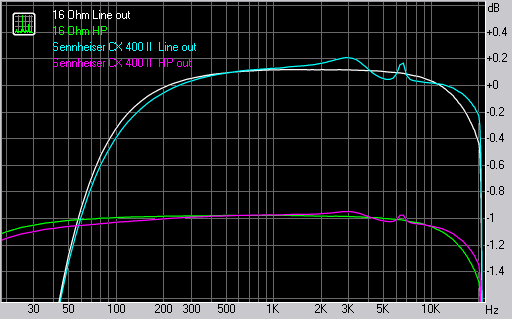

Увеличенный масштаб. Работа линейного и наушникового выхода
при подключении тестовой нагрузки и реальных наушников 16 Ом



Сравнение работы линейного и наушникового выхода
при подключении тестовой нагрузки и реальных наушников 300 Ом



Чем вызван спад АЧХ на низких частотах на линейном выходе? Проходные конденсаторы, фильтрующие постоянное напряжение, образуют с низкоимпедансной нагрузкой простейший фильтр. Частота среза такого фильтра зависит от емкости и сопротивления нагрузки и вычисляется по известной формуле, однако спад начинается ещё до частоты среза. Спад фиксируется не только электрическими измерениями линейного выхода, но и замером акустическим способом - через наушники и измерительный микрофон. Расхождения между методами измерения оказываются несущественными.

Низкоомные наушники Sennheiser СХ 400 II

Как ни странно, на нагрузке 16 Ом спад на НЧ практически не портит впечатление - что такое -3 дБ на 30 Гц? Кривая АЧХ выглядит катастрофической, но на слух падение не вызывает отрицательных эмоций. Гораздо хуже то, что в звуке слышны искажения. Это проявляется в ощущении небольшой грязи и снижении натуральности звучания, менее острой атаки. За счет высокой чувствительности, 114 дБ, громкости хватает даже линейному входу. Однако толку от 20% запаса нет - включать громче желания не возникает из-за роста искажений. В то же время с наушниковым выходом, даже на существенной громкости искажений не слышно, звук отличный.

Высокоомные наушники Sennheiser HD600

Подъем на линейном выходе на НЧ слышен и мешает. HD600 имеют собственный подъем на низких, обусловленный конструкцией, а значит электро-механическим резонансом. При увеличении низких в области 50-100 Гц возникает ощущение бубнения. Наушники явно переходят в неблагоприятный режим работы. Также при сравнении линейного и наушникового выходов наушниковый звучит субъективно чище.

На практике проблема работы на низкоомную нагрузку не всегда встает остро, так как даже на линейном выходе звуковых карт стараются принять меры, чтобы с наушниками не было откровенных проблем, за исключением нехватки запаса по громкости. Однако некоторые экзмепляры дешевого интегрированного звука во всей красе демонстрируют неприглядное поведение на наушниках. Звук тихий по уровню, с проблемами на низких частотах и с обилием искажений на низкоомной нагрузке. В подтверждении этих слов, приведем спектры линейного выхода звуковой карты X-Fi Titanium и интегрированного звука Realtek HD Audio ALC883 при работе на оба типа нагрузки. Причем, активация опции "наушники" в данном интегрированном звуке ни на что не влияет. Но среди всего многообразия встречаются и такие кодеки, у которых есть и активируется встроенный буфер на наушники.

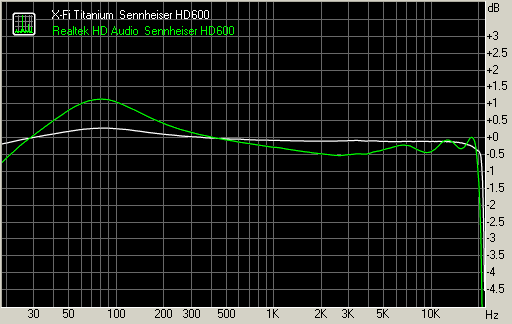

Creative X-Fi Titanium, Realtek HDA
высокоомные наушники




Creative X-Fi Titanium, Realtek HDA
низкоомные наушники



Внимательный читатель спросит - существуют ли устройства, которые совершенно не имеют проседаний при подключении наушников 16 Ом? Да, если речь о специализированном усилителе для наушников, который рассчитан именно на такую нагрузку. Например, внешний усилитель Audiotrack Dr.Head или встроенный усилитель на наушников в устройстве RightVolume Two, на мощнейшем токовом буфере с биполярным питанием 18 Вольт. В подтверждении ниже приведем АЧХ усилителя при подключении Sennheiser СХ 400 II. Спад АЧХ на ВЧ в серии наших измерений обсловлен не усилителем, а характеристиками измеряющей звуковой карты LynxStudio. Всё дело в выбранном плавном фильтре, немного заходящим в слышимую область, но считающимся более благоприятным для слуха из-за лучшей импульсной характеристики. Измерения RightVolume Two проводились на карте E-MU с более прямой характеристикой.


Усилитель для наушников Audiotrack Dr.Head + низкоомные наушники


Усилитель для наушников в устройстве RightVolume Two

Карты Auzentech могли бы стать бестселлерами, если бы производитель они имели такую же маркетинговую мощь и каналы сбыта, как у Creative. Не стоит переживать по поводу их недоступности. В скором времени, у Creative выходят звуковые карты Titanium HD, с правильным выходом на наушники и аудиофильской начинкой. Auzentech выступила пионером, но для полноценного коммерческого успеха этого оказалось недостаточным. Надеемся, что наша статья поможет Auzentech донести информацию о преимуществах своих продуктов до потенциальных покупателей.

29 марта 2010 Г.
