ЖК-монитор ViewSonic VX2835wm


Опираясь на паспортные технические характеристики, ЖК-монитор ViewSonic VX2835wm можно отнести к универсальным устройствам отображения, пригодным для работы, игр и просмотра фильмов. По крайней мере, об этом свидетельствуют заявленное быстродействие, относительно большой размер экрана, его широкий формат, разрешение и набор видеовходов.

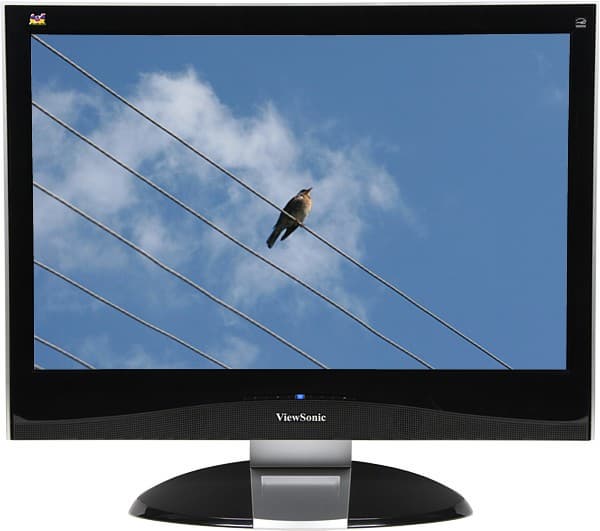

Изображение на экране - CC(BY) www.nataliakulikova.ru

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

В целом, дизайн монитора можно охарактеризовать как аккуратный, но не излишне строгий. Монитор будет неплохо смотреться как в офисной обстановке, так и дома. Рамка вокруг экрана изготовлена из пластика с черной глянцевой поверхностью, не очень устойчивой к появлению царапин.

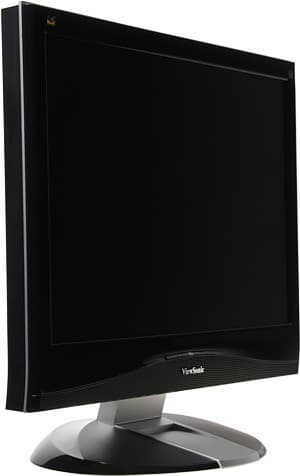

Side

Черноту рамки подчеркивает окантовка из пластика с серебристым покрытием, проходящая по бокам и сверху. Поверхность экрана матовая. Изящная линия отделяет нижнюю решетчатую часть из черного матового пластика, которая маскирует отверстия двух небольших динамиков. В центре над логотипом находятся пять кнопок управления.

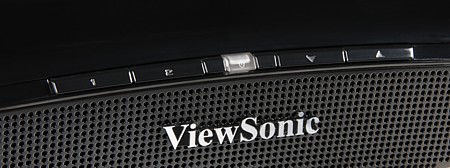

Buttons

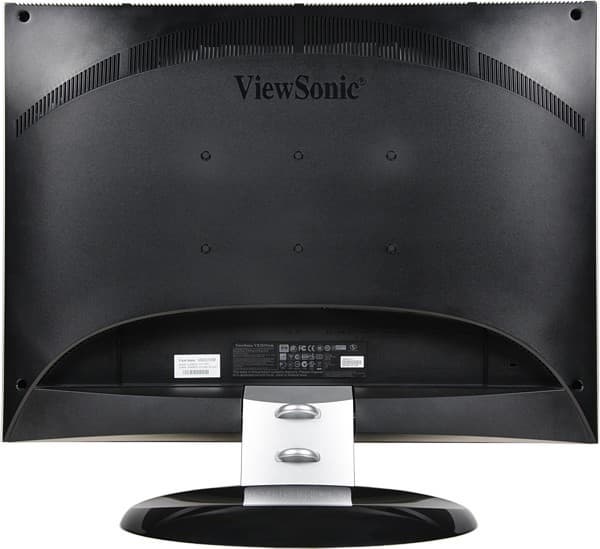

Кнопка выключения совмещена с индикатором состояния, который неярко светится синим при работе и оранжевым — в режиме ожидания. Сзади монитор выглядит не менее аккуратно, чем спереди, но глянец сменяет черный матовый пластик.

Rear

Разъем питания и интерфейсные разъемы расположены в нише на задней панели и ориентированы вниз. Подключать кабели (особенно VGA и HDMI) не очень удобно. В уголке ниши можно обнаружить разъем для замка Кенсингтона. Шесть отверстий, закрытых резиновыми заглушками, предназначены для крепления фирменного кронштейна или VESA-совместимого кронштейна с площадкой 200 на 100 мм. Штатная подставка имеет простую конструкцию — блок экрана можно немного наклонить вперед или чуть больше назад, жесткость подставки достаточная.

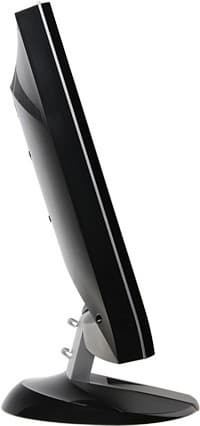

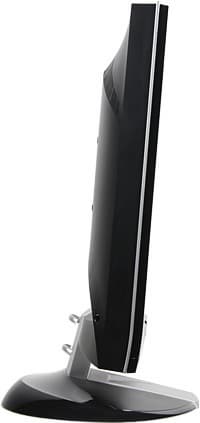

Stand   Stand

Накладки подставки изготовлены из пластика с черным, местами глянцевым, и серебристым покрытием. Основание не очень большое по площади, но устойчивость монитора обеспечена. Спереди есть небольшая полочка под офисную мелочевку, а две скобки сзади позволят организовать отходящие кабели в аккуратный пучок.

Коммутация

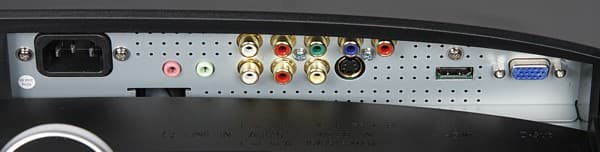

Connectors

Монитор оснащен пятью типами видеовходов. Пара красно-белых разъемов RCA работает как аудиовход совместно с компонентным видеовходом, вторая пара RCA — совместно с композитным и S-Video. Зеленое гнездо миниджек 3,5 мм — это аудиовход для VGA и HDMI-входов. Кроме того, HDMI-вход способен принимать цифровой (только стерео) аудиопоток. В случае HDMI-подключения выбор источника звука между аналоговым и цифровым происходит автоматически. Красное гнездо миниджек 3,5 мм — выход на наушники, более неудобное расположение которого придумать сложно.

Меню и управление

Кириллический шрифт меню неровный, что снижает его читаемость.

OSD

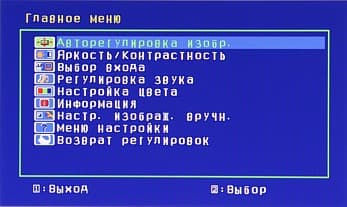

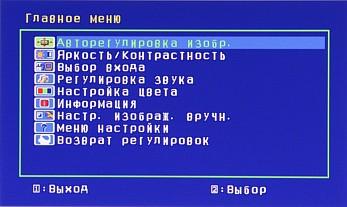

Навигация по меню неудобная, неэкономная по количеству нажатий на кнопки и требует привыкания. Основную вину за это можно возложить на традиционную для мониторов от ViewSonic экономию на кнопках — их всего четыре, не считая кнопку питания. Когда нет меню, то кнопка 2 выводит меню выбора источника,

OSD

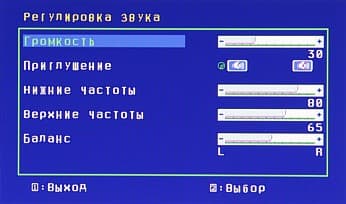

кнопка вверх — меню звука, вниз — выбор профиля. Все кнопки или только кнопку питания можно заблокировать (последнее особенно полезно, так как при активном использовании меню часто случайно нажимается кнопка питания). При настройке изображения меню остается на экране, но оно занимает не много места, так что никаких осложнений этот момент не вызывает.

OSD

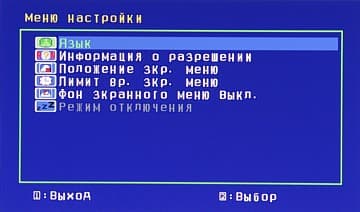

При необходимости можно изменить положение меню на экране и выбрать полупрозрачный фон меню. Есть русская версия экранного меню.

OSD

Перевод на русский неплохой, но есть и пара ошибок, самой критичной из которых является путаница в названиях настроек яркость и контрастность. Далее в статье оставлены их оригинальные названия, но на самом деле настройка Яркость этого монитора регулирует контрастность, а Контрастность — яркость. В английском варианте меню путаница отсутствует.

В мониторе есть таймер на выключение (30-120 мин, не активен при VGA-подключении). На прилагаемом CD находятся PDF-файлы с руководствами пользователя, драйверы и профили для «маков» и ОС семейства Windows. Не обошлось и без красивой флеш-оболочки.

Звук

Динамики не очень громкие, стереозвучание хорошо выражено, воспроизводятся низкие (слышно примерно от 75 Гц), средние и высокие частоты, явно выраженных резонансов нет, но «пластмассовость» звука ощущается. Звук в наушниках очень хороший: чистый, с высокими и низкими частотами, почти без фона в паузах, с хорошим запасом по громкости. В меню регулируется уровень громкости, верхних и низких частот и баланс. Там же звук можно временно выключить. При подключении наушников встроенные динамики отключаются.

OSD

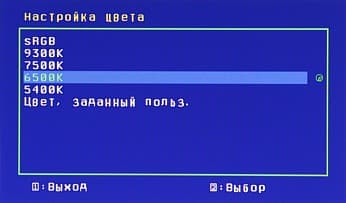

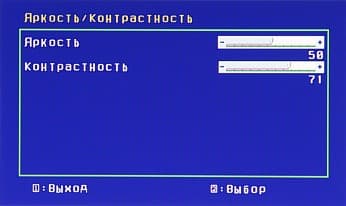

Наличие регулировок Яркость и Контрастность отмечено выше. Кроме этого, можно выбрать профили цветовой температуры или вручную подправить усиление трех основных цветов (при выборе профиля sRGB настройки Яркость и Контрастность недоступны).

OSD

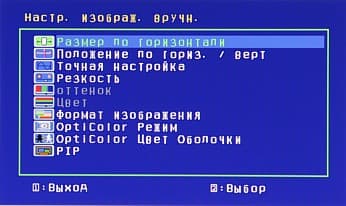

Также настраиваются резкость (контурная четкость), оттенок и насыщенность (последние две настройки недоступны при VGA-подключении).

OSD

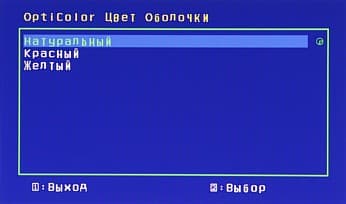

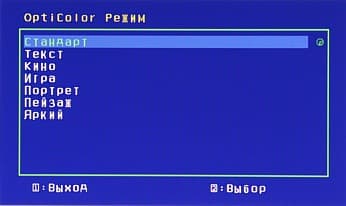

Список OptiColor Режим — это предустановленные профили, а параметр OptiColor Цвет Оболочки влияет на отображение оттенков кожи.

OSD

OSD

Внесенные изменения в настройки изображения автоматически запоминаются для каждого типа подключения.

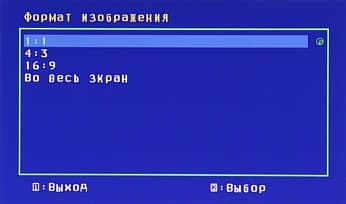

Режимов геометрической трансформации четыре:

OSD

1:1 — вывод без интерполяции к разрешению матрицы; 4:3 и 16:9 — вывод в соответствующих форматах, при этом картинка вписана по высоте или по ширине, т. е. черные полосы по бокам или сверху и снизу соответственно; Во весь экран — как названо, так и работает. Есть функция картинка-в-картинке, настраивается положение дополнительного окна (по четырем углам) и размер (два фиксированных).

OSD

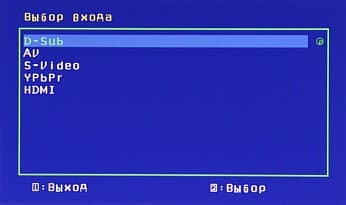

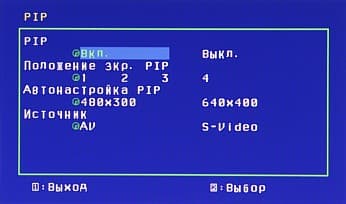

Входы делятся на две группы: в первую входят HDMI, VGA и компонентный, во вторую — композитный и S-Video. Если источником для основного окна является вход из первой группы, то источником для дополнительного окон может быть только вход из второй группы, и наоборот.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Поддерживается разрешение до 1920×1200 пикселей. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920×1200 как при DVI-, так и при VGA-подключении четко различаются полоски через один пиксель, артефактов нет, цветные линии толщиной в один пиксель выводятся хорошо, без потери цветовой четкости. По субъективным ощущениям цвета правильные и насыщенные. На шкале серого при Яркость = 55 при некотором отклонении взгляда от перпендикуляра к экрану можно различить практически все градации в диапазоне от 0 до 255 с шагом через 1. Если смотреть строго перпендикулярно к экрану, то в тенях наблюдается завал. При увеличении параметра Яркость возрастает яркость, но начинают пропадать градации в светах, при уменьшении Яркость или Контрастность — падает яркость, но количество различимых градаций практически не меняется. На взгляд белое поле чуть темнеет к боковым границам, на черном поле присутствует засветка в виде вытянутых областей по бокам и сверху и снизу. Все оттенки цветов синтезируются с помощью динамического смешения цветов (дизеринга). Визуально матрица быстрая, при плавной прокрутке текст смазывается незначительно, артефактов от разгона не видно. Углы обзора небольшие. Белое поле при отклонении взгляда от перпендикуляра к экрану меняет оттенок и темнеет, а черное светлеет и приобретает сиреневый оттенок. При отклонении вниз оттенки инвертируются.

Аналоговые «бытовые» способы подключения и HDMI тестировались с использованием Blu-ray-плеера Sony BDP-S300. Тонкие градации оттенков различаются как в светах, так и в тенях (небольшой завал не выходит за «безопасные» границы). Яркостная и цветовая четкости очень высокие. При композитном подключении на неподвижных объектах полностью устраняется характерных цветной муар. Независимо от типа сигнала геометрическая трансформация выполняется правильно, согласно выбранному режиму. При HDMI-подключении оверскан отсутствует, но в нашем случае на нижней границе картинки с разрешением 1080 присутствовала зеленая полоска толщиной в один пиксель. Full HD при 24 кадр/с не поддерживается. В случае чересстрочных режимов для неподвижных объектов картинка составляется из двух полей, что повышает вертикальную четкость и устраняет дрожание горизонтальных границ, а для 480i с оригинальными 24 кадр/с правильная склейка полей 3-2 иногда выполняется и для объектов в движении. Темные сцены несколько портит боковая засветка черного поля.

Тестирование ЖК-матрицы

Часть параметров матрицы мы проверили с помощью наших приборов. Методика подробно описана тут.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали колориметр GretagMacbeth Eye-One Display LT. Целевые параметры: гамма = 2.2, точка белого = 6500 К. Все тесты, если не указано иное, проводились при DVI-подключении и при профиле 6500K, Яркость = 55 и Контрастность = 100.

Настройки цвета Цветовая температура на различных участках шкалы серого, K (delta uv)
25%* 50% 75% 100%
6500K 5560 (0,343) 5880 (0,306) 5900 (0,373) 5990 (0,388)
* 0% — черный, 100% — белый.

Цвета ближе всего к стандартным при выборе профиля sRGB или 6500К. Ручной коррекцией с использованием параметров усиления яркости красного, зеленого и синего цветов сделать лучше не получается, поэтому, если цветопередача при встроенных профилях не устраивает, то остается только попробовать применить программную калибровку.

Curve

Кривые коррекции для профиля 6500KsRGB) идут выше диагонали (гамма-кривая выгнута вниз), а синяя и зеленая линии идут выше красной (то есть красного чуть в избытке). Цветовой охват практически соответствует sRGB.

Gamut

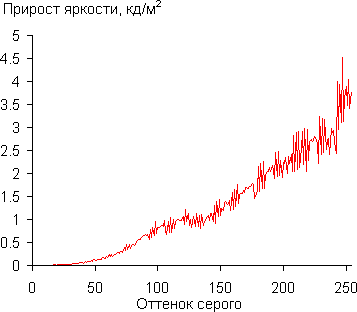

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

256

От 10 до 255 яркость следующего оттенка всегда выше предыдущего. Рост прироста яркости в целом равномерный. Аппроксимация полученной гамма-кривой дала показатель 2,77, что выше стандартного 2,2 — гамма-кривая монитора выгнута вниз.

Измерение равномерности черного и белого полей и яркости

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Перед фотодиодом датчика установлены отрезные светофильтры производства компании «Фотооптик-Фильтры», отсекающие ИК-излучение от 760 нм, но пропускающие весь видимый свет. Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,6 кд/м² -16,4 47,4
Яркость белого поля 301 кд/м² -7,7 4,8
Контрастность 512:1 -38,6 15,2

Аппаратные измерения показали, что контрастность хорошая, равномерность белого поля очень хорошая, а равномерность черного поля и контрастности не высокая.

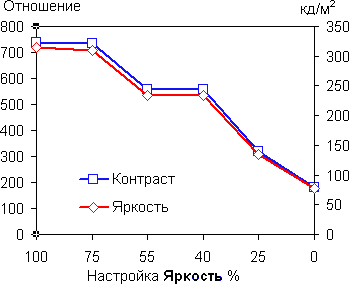

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02». При максимальных значениях параметров Яркость и Контрастность, яркость составила 415 кд/м². Максимальная рабочая яркость (различаются полутона почти во всем диапазоне, цветопередача приемлемая) не превышает 315 кд/м². При уменьшении параметра Контрастность реальная яркость уменьшается, а контрастность не меняется:

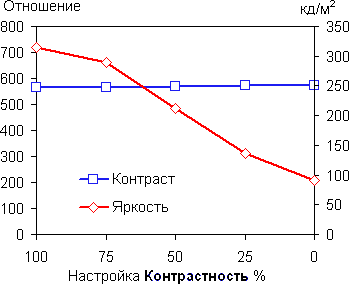

Brightness-Contrast

Это свидетельствует о том, что параметр Контрастность меняет только яркость ламп подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять от 315 до 90 кд/м², что позволяет с комфортом работать и смотреть фильмы как в яркоосвещенном, так и в темном помещении. Мерцание ламп подсветки не видно, благодаря высокой частоте ШИМ — 185 Гц. Наоборот, при уменьшении параметра Яркость уменьшается как яркость, так и контрастность:

Brightness-Contrast

Определение времени отклика

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Время отклика при переходе черный-белый-черный.

Настройки Время, мс
вкл. выкл. сумма
Я = 55, К = 100 3,8 0,6 4,4
Я = 100, К = 100 3,4 0,9 4,3
Примечание: ЯЯркость, ККонтрастность.

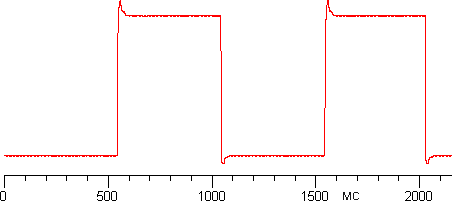

При Я = 55, К = 100 переходы между полутонами происходят быстро — в среднем за 5,1 мс в сумме. (Графики вынесены в приложение.) На фронтах некоторых переходов проявляются небольшие всплески, но к видимым артефактам это не приводит.

Tr

Задержка вывода изображения относительно ЭЛТ-монитора составила около 22 мс при VGA и 27 мс при DVI-подключении. Это небольшое значение задержки. В целом монитор достаточно быстр, чтобы можно было с комфортом играть в динамичные игры.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в трех направлениях: вертикальном, горизонтальном и диагональном (в направлении от центра к верхнему правому углу экрана (положительные углы) и к нижнему левому углу (отрицательные углы)).

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости.

В горизонтальной плоскости.

В диагональной плоскости Черное поле
По диагонали.

Яркость черного поля.

Контрастность Черное поле
Контрастность.

Контрастность, нижняя часть графика.

Уменьшение яркости белого поля на 50%:

Направление Углы, °
Вертикальное 42/-21
Горизонтальное 45/-43
Диагональное 48/-33

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При небольшом отклонении вниз темные оттенки инвертируются. При отклонении вверх пересечения графиков яркости оттенков не наблюдается. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Контрастность в диапазоне углов ±82° пересекает отметку 10:1 при отклонении по вертикали вниз на 41° и вверх на 82°, а также при отклонении на 74° и 73° влево и вправо. Получается, что при рабочих настройках углы обзора до контрастности 10:1 составляют 123° по вертикали и 147° по горизонтали.

Выводы

Обычно мы не относим к недостаткам то, что присуще технологии, лежащей в основе принципов работы устройства, так как целью обзоров считаем определение достоинств и недостатков самих устройств, а не технологий. Не будем изменять этому правилу и сейчас, однако отметим, что с нашей точки зрения матрица универсального монитора-телевизора не должна быть типа TN. Однако у компании ViewSonic, видимо, другая точка зрения, в итоге монитор VX2835wm подойдет тем пользователям, кому важнее большая диагональ, высокое разрешение, быстрая матрица и хорошая комбинация входов, а углы обзора не принципиальны.

Достоинства:

  • Аккуратный дизайн
  • Быстрая матрица без артефактов разгона и малая задержка вывода
  • Яркость регулируется в широком диапазоне без ущерба для качества изображения
  • Большое количество интерфейсов
  • Функция картинка-в-картинке
  • Поддержка режимов 4:3 и 16:9
  • Русифицированное меню

Недостатки:

  • Неудобное расположение выхода на наушники
  • Неудобное управление
  • Области засветки на черном поле
  • Нет пульта ДУ
