ЖК-монитор iiyama XB2483HSU


На первый взгляд монитор может заинтересовать, прежде всего, типом используемой ЖК-матрицы — AMVA+, самой привлекательной характеристикой которой является высокая контрастность, по данным производителя достигающая 3000:1. Следующим по важности достоинством монитора можно считать регулируемую подставку с несколькими степенями свободы, допускающую также переворот экрана в портретную ориентацию.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыAMVA+ со светодиодной (W-LED) подсветкой
Диагональ24 дюйма / 61 см (531,4×298,9 мм)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,277 мм
Яркость250 кд/м²
Контрастность3000:1, динамическая 5 000 000:1
Углы обзора178° (гор.) и 178° (верт.)
Время отклика4 мс от серого к серому (GTG), 12 мс тип.
Количество отображаемых цветов16,7 млн. (24 бита)
Интерфейсы
  • Видеовход DVI-D
  • Видео/аудиовход HDMI
  • Видеовход VGA
  • USB 2.0 (гнездо типа B, вход на концентратор)
  • USB 2.0 (гнездо типа А, выход концентратора), 2 шт.
  • Аудиовход (гнездо 3,5 мм миниджек)
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
(Отчет MonInfo для VGA-подключения)
(Отчет MonInfo для HDMI-подключения)
(Отчет MonInfo для DVI-D-подключения)
Акустическая системаВстроенные громкоговорители, 2×2 Вт
Особенности
  • Подставка: поворот вправо-влево ±45°, наклон 5° вперед и 22° назад, подъем 130 мм, переворот в портретную ориентацию
  • 100×100 мм площадка VESA для настенного монтажа
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 565,5×386,5 (макс. высота 516,5)×230 мм с подставкой
Масса5 кг с подставкой
Потребляемая мощность27 Вт (тип.), 0,5 Вт режим сна
Напряжение питания 100—240 В, 50-60 Гц
Комплект поставки (необходимо уточнять перед покупкой)
  • Монитор
  • Комплект подставки: основание и три винта с барашками
  • Кабель питания (IEC 60320-1 C14 на евровилку CEE 7/7)
  • Видеокабель VGA
  • Видеокабель DVI-D
  • Аудиокабель 3,5 мм миниджек
  • Кабель USB (2.0), вилка типа A на тип B
  • Краткое руководство пользователя
Ссылка на сайт производителяwww.iiyama.com
Средняя цена по данным Яндекс.МаркетT-10506659
Предложения по данным Яндекс.МаркетL-10506659-10

Внешний вид

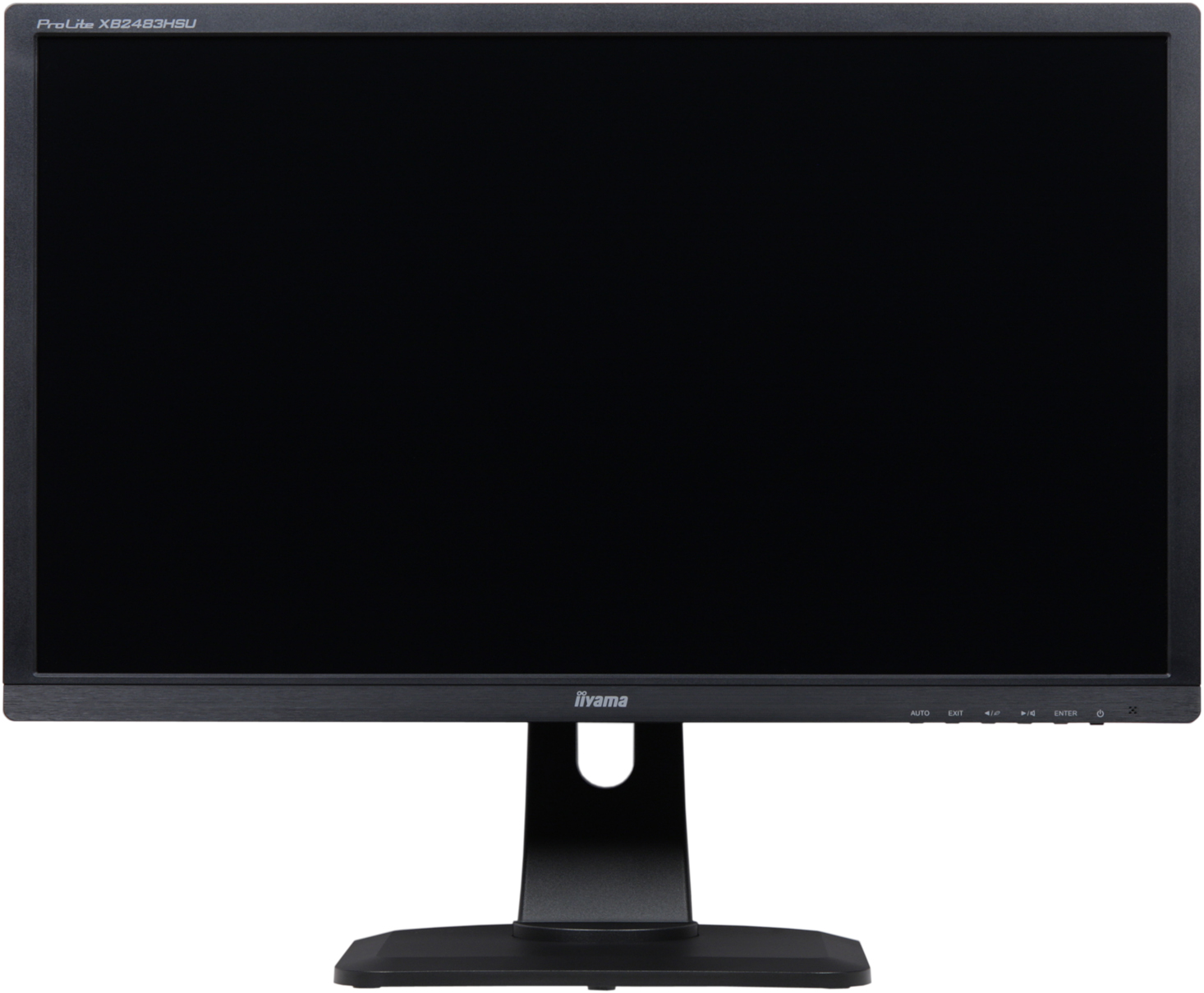

ЖК-монитор iiyama XB2483HSU, вид спереди

Внешние панели монитора, включая рамку вокруг экрана и подставку, изготовлены из черного пластика с матовой поверхностью. Дизайн очень строгий и с уклоном в минимализм, но он явно присутствует в виде изящно изогнутой стойки подставки, выверенных линий и вставке под неполированный металл в нижней части фронтальной рамки. Поверхность матрицы черная, полуматовая (зеркальность выражена слабо) и относительно жесткая. Рамка вокруг экрана узкая. На нижнем торце ближе к правому углу находятся шесть кнопок управления.

ЖК-монитор AOC g2460Pqu, контрольная панель

Обозначения кнопок помещены на фронтальную рамку, они белые и хорошо читаемые. Правее значков можно обнаружить крохотный глазок индикатора состояния. За решеткой на задней панели просматриваются два небольших громкоговорителя овальной формы, ориентированные рупорами вверх.

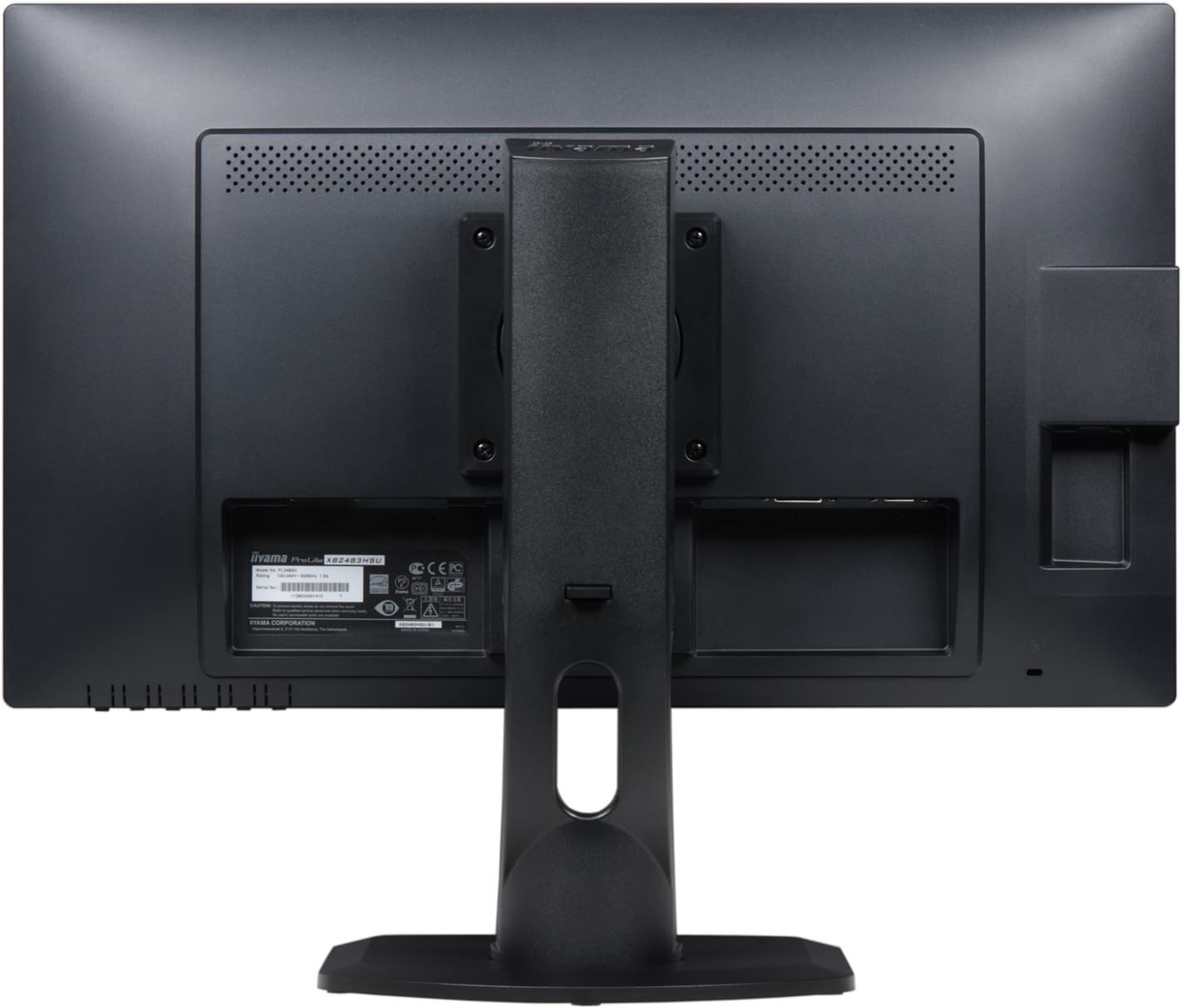

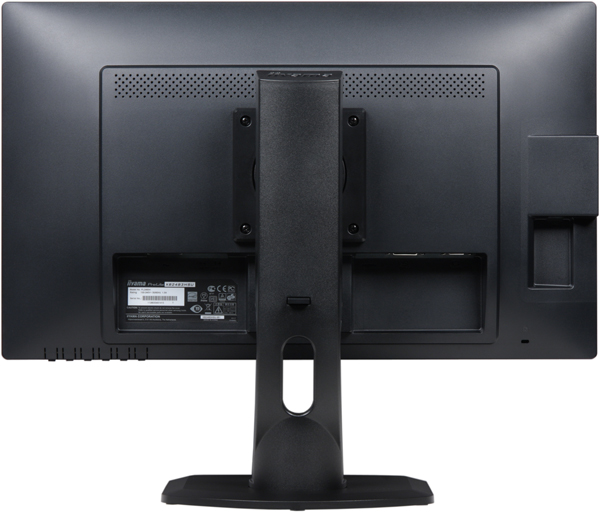

ЖК-монитор iiyama XB2483HSU, вид сзади

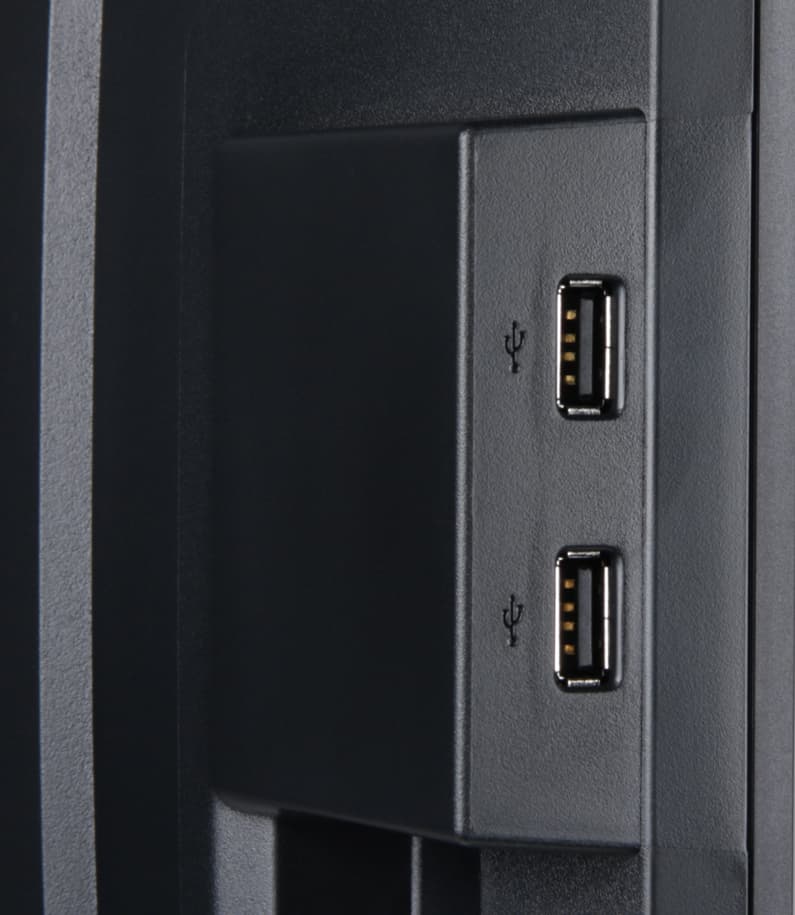

Разъем питания и интерфейсные разъемы расположены в нишах на задней панели и ориентированы вниз. В отдельную нишу помещен входной USB-разъем (тоже ориентирован вниз), а недалеко от него, но уже на левом торце находятся два выходных разъема USB. В нижнем углу на задней панели есть традиционный разъем для кенсингтонского замка. Монитор оснащен встроенным блоком питания. Штатная подставка позволяет блок экрана немного наклонить вперед, отклонить назад, приподнять, перевернуть в портретную ориентацию (для этого экран нужно сначала приподнять и отклонить назад) и повернуть вправо-влево.

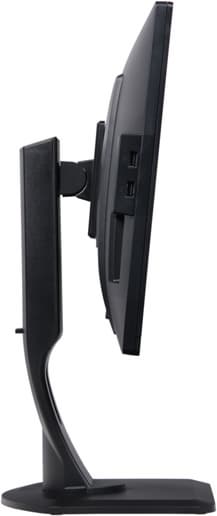

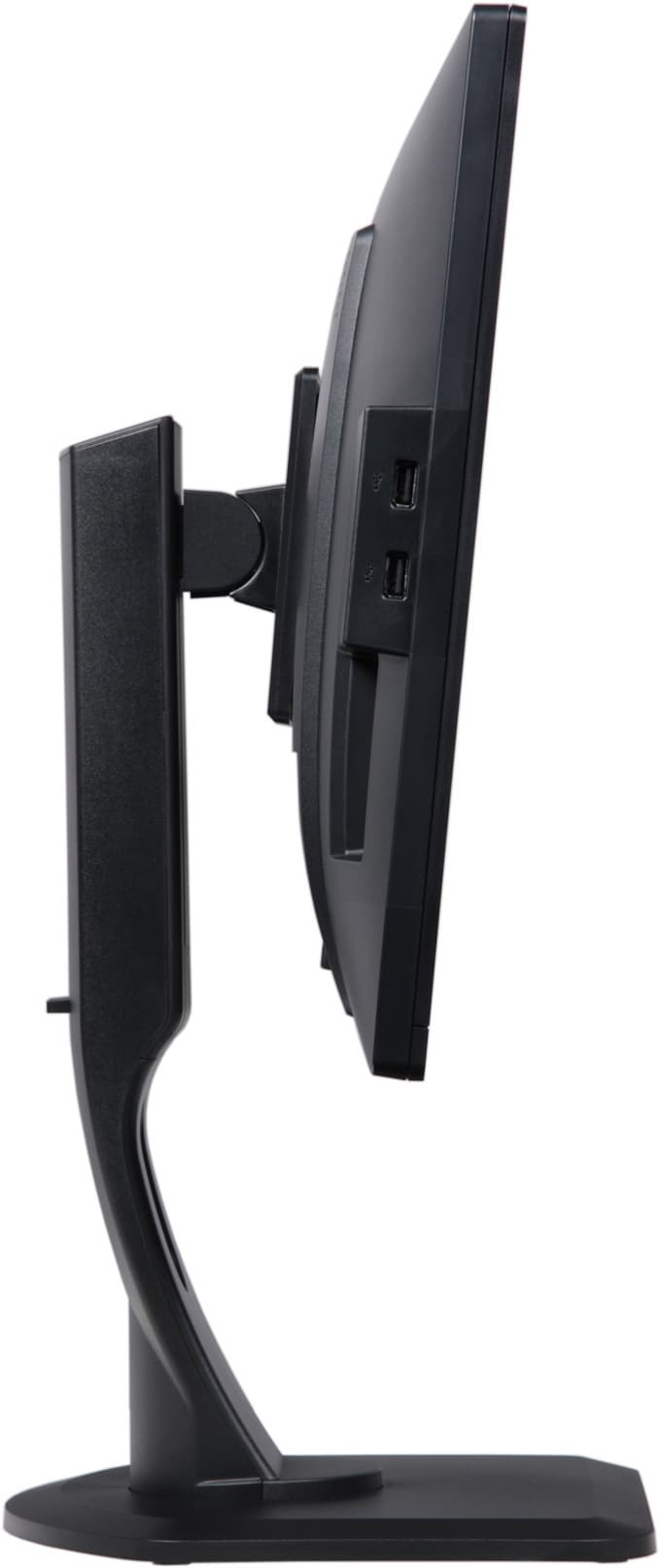

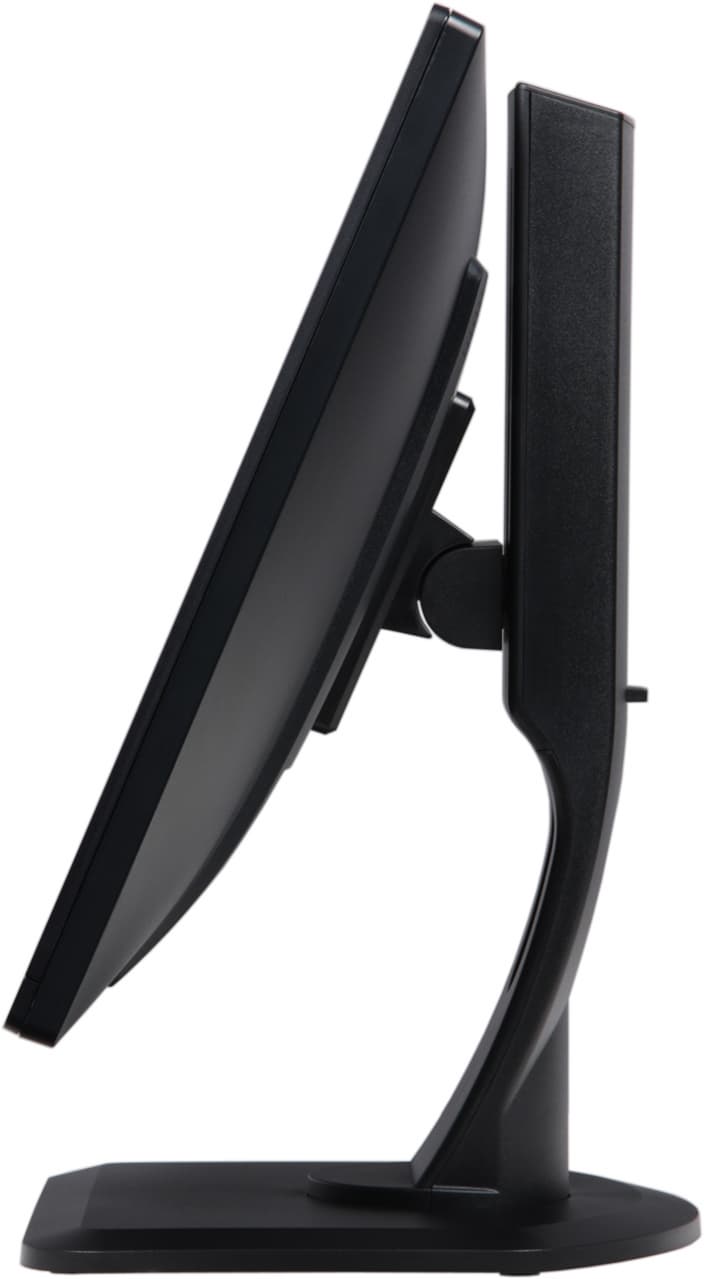

ЖК-монитор iiyama XB2483HSU, вид сбоку    ЖК-монитор iiyama XB2483HSU, вид сбоку

Нижнее положение блока экрана фиксируется защелкой, это удобно при транспортировке монитора. Для снятия фиксации нужно нажать на кнопку сзади на стойке. Основание подставки относительно большое по площади, но оно сверху в основном плоское, что повышает эффективность использования рабочей площади стола. Монитор стоит на подставке очень устойчиво.

ЖК-монитор iiyama XB2483HSU, общий вид

Конструкция подставки достаточно жесткая, так как несущие элементы подставки изготовлены из толстой штампованной стали и отлиты из алюминиевого сплава. Шесть резиновых ножек-таблеток по периметру основания подставки защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях. Кабели, идущие от разъемов монитора, можно пропустить через овальный вырез в стойке подставки. При необходимости подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм).

Коммутация

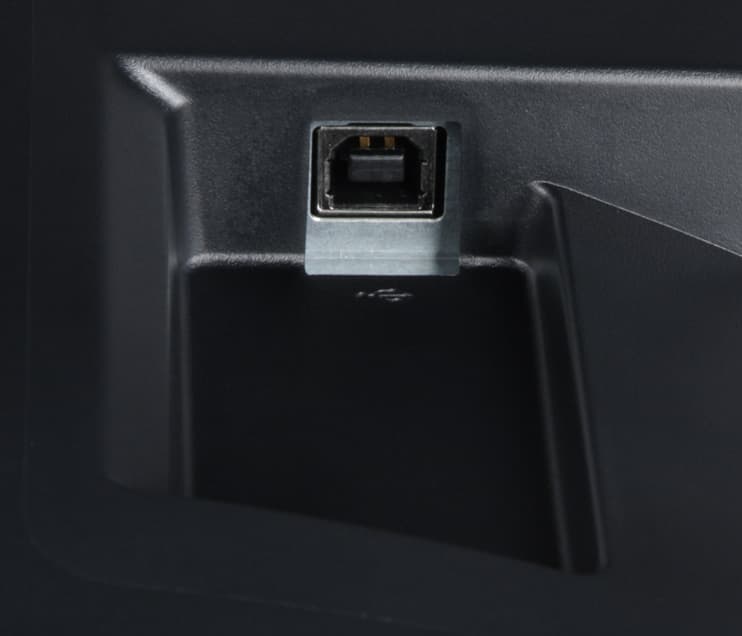

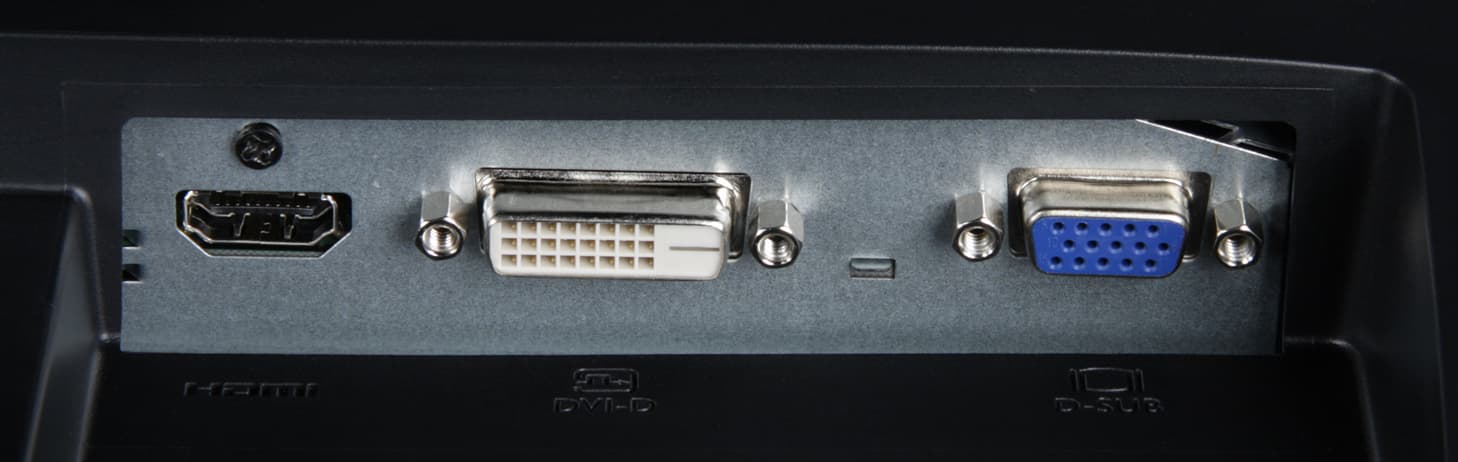

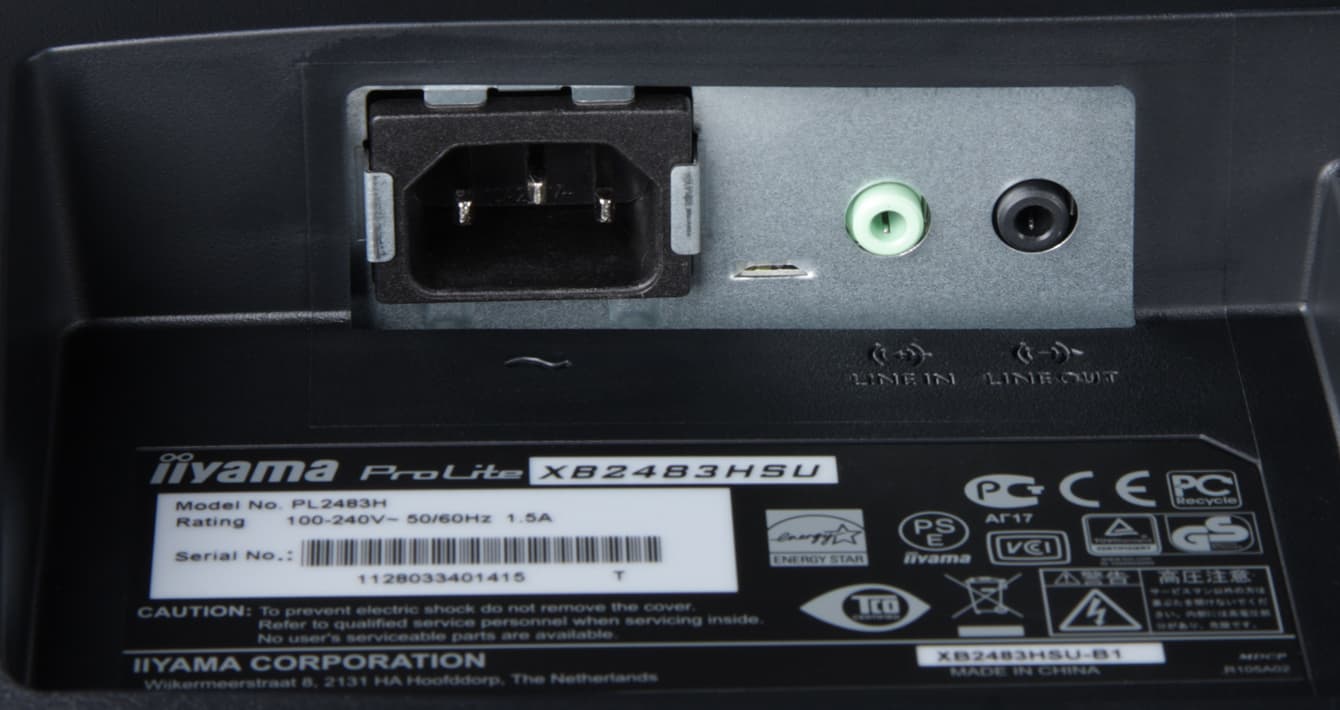

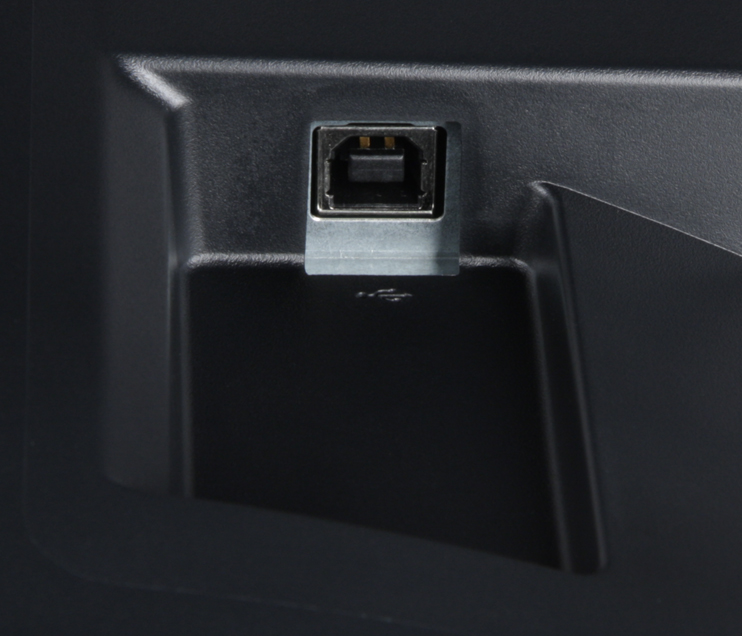

ЖК-монитор iiyama XB2483HSU, разъемы

ЖК-монитор iiyama XB2483HSU, разъемы

ЖК-монитор iiyama XB2483HSU, разъемы

ЖК-монитор iiyama XB2483HSU, разъемы

Монитор оснащен тремя входами: HDMI, DVI-D и VGA. Есть режим с автоматическим поиском активного входа. Ручной выбор входа осуществляется в меню. Вход HDMI способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид на встроенные громкоговорители и через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. При работе от других видеовходов звук в аналоговом виде можно завести через второй разъем миниджек 3,5 мм. Встроенные громкоговорители звучат согласно их размерам и акустическому окружению — без низких частот, с явным «пластиковым» призвуком, со слабо выраженным стереоэффектом, впрочем, их громкости достаточно (чтобы звуки отчетливо слышать) для человека, сидящего перед монитором, а в случае сигналов с высоким уровнем нет перегрузки и сильных искажений. В итоге качество встроенных громкоговорителей относительно неплохое. Мощности выхода на наушники хватило, чтобы в 32-омных наушниках громкость была достаточной, но без особого запаса. Качество звука в наушниках в принципе хорошее — звук чистый, диапазон воспроизводимых частот широкий, в паузах шума не слышно.

Меню, локализация и управление

Индикатор питания при работе неярко светится синим, в режиме ожидания — оранжевым и не горит, если монитор выключен. Когда на экране нет меню, то первая (слева направо) кнопка отвечает за запуск автоматической подстройки под параметры VGA-сигнала, вторая — выбор профиля, третья — включение режима ECO, четвертая — регулировку громкости, пятая — вывод меню установок, шестая — управление питанием. Навигация по меню не самая удобная, но привыкнуть можно. На кнопки нажимать относительно удобно, особенно, если вторым пальцем придерживать кромку рамки. При настройке с помощью меню размеры окошка, выводимого на экран, подстраиваются под содержимое, поэтому при настройке параметров изображения меню занимает не очень много места, что облегчает оценку вносимых изменений.

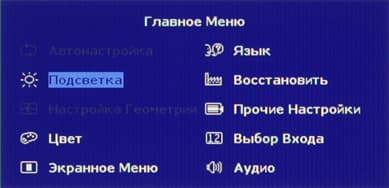

ЖК-монитор iiyama XB2483HSU, меню установок

ЖК-монитор iiyama XB2483HSU, меню установок

ЖК-монитор iiyama XB2483HSU, меню установок

Можно передвинуть меню и установить тайм-аут автоматического выхода из меню. Есть русская версия экранного меню.

ЖК-монитор iiyama XB2483HSU, меню установок

Кириллический шрифт меню слегка неровный, но читаемый. Качество перевода надписей в меню на русский язык хорошее, хотя есть и парочка непереведенных пунктов, и парочка с сомнительным вариантом перевода.

В комплект поставки входит краткое руководство с вариантом на русском языке, но полного руководства нет, так как нет и CD-ROM вообще. Крайне экономный вариант комплектации. Впрочем, с сайта компании можно загрузить руководство пользователя в виде PDF-файла (русскоязычная версия присутствует). Там же можно найти и архив с драйверами мониторов iiyama (традиционные файлы INF и CAT и профиль цветокоррекции ICM), среди которых присутствует и комплект для этой модели.

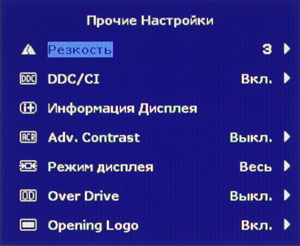

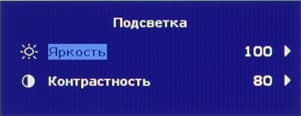

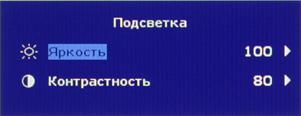

Присутствуют стандартные настройки Яркость, Контрастность и Резкость.

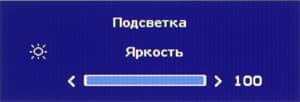

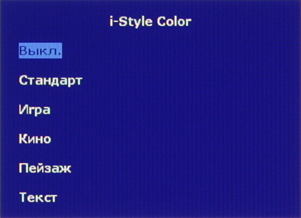

ЖК-монитор iiyama XB2483HSU, меню установок

Цветовая температура устанавливается или выбором одного из трех предустановленных профилей или ручной регулировкой интенсивности трех цветов. Есть режим ECO в котором яркость понижается, что снижает и потребление энергии, а также специальные профили цветокоррекции i-Style Color.

ЖК-монитор iiyama XB2483HSU, меню установок

Есть режим c автоматической подстройкой яркости, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. Режимов геометрической трансформации всего два: в одном выполняется принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); во втором изображение увеличивается до ближайших границ (конкретнее — до высоты) экрана с сохранением исходных пропорций, правда, в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC картинка немного искажается. Доступность режимов определяется типом видеосигнала.

Как при VGA, так и при цифровых способах подключения поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, а на шкале серого визуально различаются оттенки от 0 до 253. Качество изображения при этом высокое, то есть VGA-подключение можно использовать как альтернативу, если цифровые способы недоступны.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор воспринимает чересстрочные сигналы 576i и 480i и отображает их в режиме вывода по полям. Режимы 576p, 480p, 720p, 1080i (вывод по полям) и 1080p (50/60 кадр/с) монитор поддерживает, а 1080p при 24 кадр/с — нет. Тонкие градации оттенков (в стандартном диапазоне видео) различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080i/p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

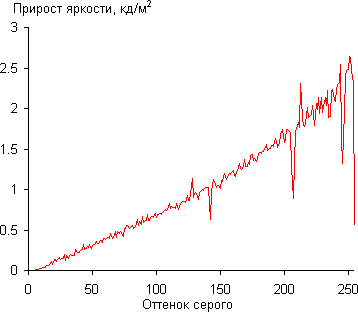

ЖК-монитор iiyama XB2483HSU, Дифференциальная гамма-кривая

Кроме перехода к белому от предыдущего оттенка, рост прироста яркости более-менее равномерный. Каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:

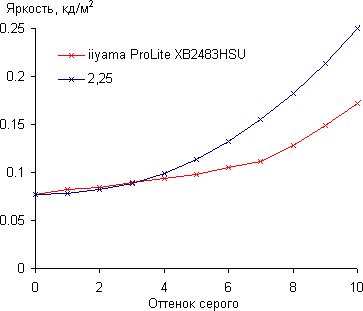

ЖК-монитор iiyama XB2483HSU, Гамма-кривая, начальный участок

Аппроксимация полученной гамма-кривой дала показатель 2,25, что близко к стандартному значению 2,2, при этом аппроксимирующая показательная функция практически совпадает с реальной гамма-кривой:

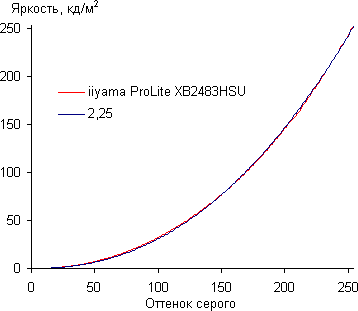

ЖК-монитор iiyama XB2483HSU, Гамма-кривая

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват мало отличается от sRGB:

ЖК-монитор iiyama XB2483HSU, цветовой охват

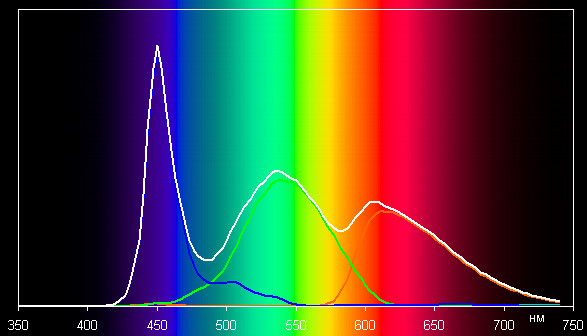

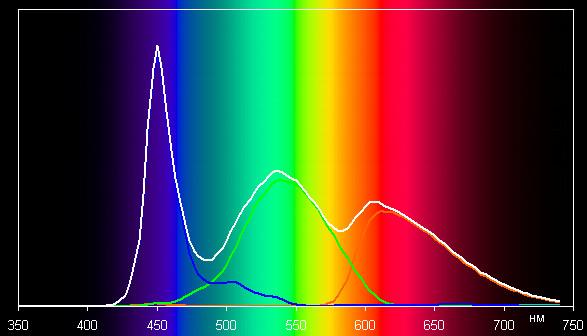

Поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

ЖК-монитор iiyama XB2483HSU, спектр

Такой спектр относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется светодиодная подсветка с синим излучателем и желтым люминофором.

Цветопередача даже при выборе профиля 6500 K несколько отличается от стандартной (ΔE великовата), поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля 6500 K и после ручной коррекции:

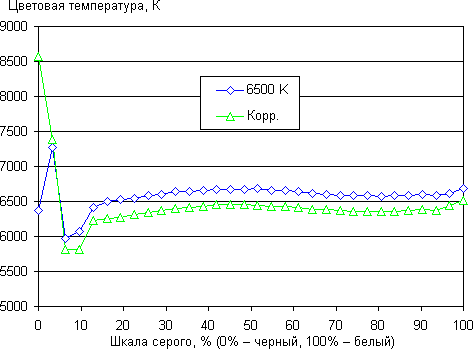

ЖК-монитор iiyama XB2483HSU, цветовая температура

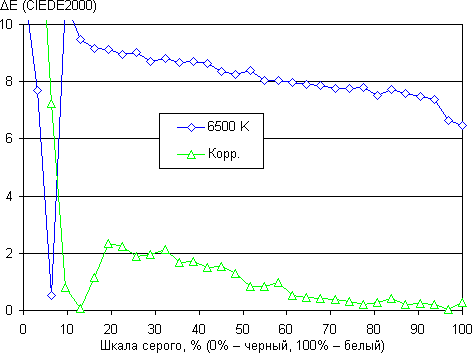

ЖК-монитор iiyama XB2483HSU, дельта E

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция существенно улучшила цветопередачу, по крайней мере, ΔE стала меньше 3 единиц, что очень неплохо.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,07 кд/м² −19 43
Яркость белого поля 242 кд/м² −7,4 9,4
Контрастность 3330:1 −30 20

Аппаратные измерения показали отличную равномерность белого поля. Формально равномерность черного поля и соответственно контрастности не очень высокая, но абсолютное значение контрастности высокое, что отчасти нивелирует этот недостаток. Визуально черное поле равномерное на больше части площади и только в углах (особенно в левом нижнем) яркость несколько повышается. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

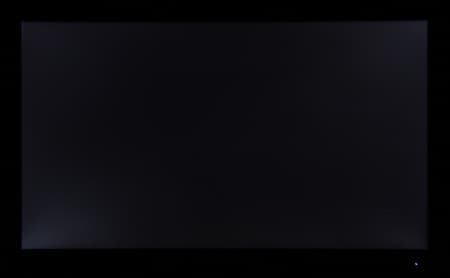

ЖК-монитор iiyama XB2483HSU, Черное поле

Отметим, что у нашего экземпляра был дефект в виде яркой полоски в пиксель толщиной в правой нижней части экрана. Монитор с таким дефектом подлежит безоговорочному обмену, но чтобы не заполучить ненужных хлопот, лучше при покупке монитор протестировать на наличие битых пикселей. Впрочем, это универсальный совет.

Кристаллический эффект (микроскопическая вариация яркости) на белом фоне практически отсутствует и очень малозаметен на сером фоне. При выводе серого поля во весь экран наблюдается незначительная неравномерность яркости по полю.

При включении режима с динамической регулировкой яркости установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается через одну секунду. Практической пользы от этой функции немного, но ее наличие позволяет в характеристиках указывать фантастические значения контрастности.

Яркость белого поля в центре экрана и потребляемая от сети мощность:

Режим Яркость, кд/м² Потребление электроэнергии, Вт
Яркость = 100 253 28
Яркость = 50 144 20
Яркость = 0 35 13

В режиме ожидания монитор потребляет 0,3 Вт, в выключенном состоянии — 0,2-0,3 Вт.

Яркость монитора меняется именно яркостью подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На высоком и среднем уровне яркости модуляции подсветки нет в пределах до 100 кГц, что означает полное отсутствие мерцания. На самой низкой яркости модуляция появляется, но ее амплитуда невелика, а максимум частот лежит выше границы в 30 кГц, поэтому визуально никакого мерцания не обнаруживается и наличие такой модуляции никак не может влиять на комфорт работы за монитором.

Определение времени отклика и задержки вывода

Время отклика зависит от значения настройки Over Drive, которая управляет разгоном матрицы. Ступени регулировки четыре — Выкл, 1, 2 и 3. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

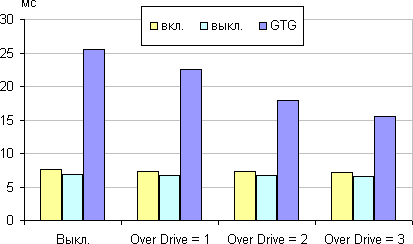

ЖК-монитор iiyama XB2483HSU, время отклика от значения Over Drive

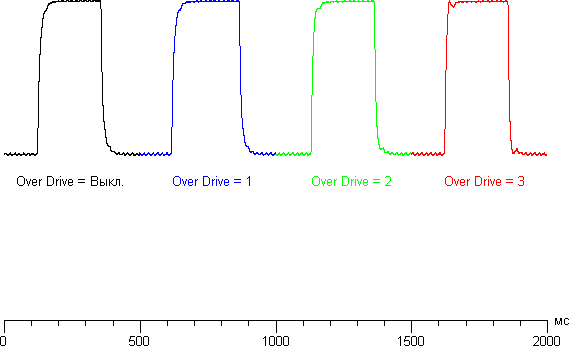

Так выглядят графики для перехода между оттенками 40 и 60% при различных значениях Over Drive:

ЖК-монитор iiyama XB2483HSU, яркость от времени при различном значении Over Drive

Разгон не очень сильный, поэтому на любом уровне Over Drive артефактов практически нет.

Задержка вывода изображения относительно ЭЛТ-монитора (тестируемый монитор подключен как первичный) составила 4 мс при VGA-подключении. При DVI-подключении изображение на тестируемый монитор выводилось или на примерно 4 мс раньше, чем на ЭЛТ-монитор, или на 12 мс позже. За результат будем считать второе значение. В любом случае, с практической точки зрения можно считать, что изображение выводится без значимой задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор iiyama XB2483HSU, углы обзора в вертикальной плоскости ЖК-монитор iiyama XB2483HSU, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор iiyama XB2483HSU, углы обзора по диагонали ЖК-монитор iiyama XB2483HSU, Яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор iiyama XB2483HSU, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −30/29
Горизонтальное −44/43
Диагональное −40/37

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля при отклонении от перпендикуляра к экрану возрастает совсем немного — максимум до 0,29% от максимальной яркости белого поля, что примерно на порядок ниже, чем при диагональном отклонении в случае типичной IPS-матрицы. Даже при большом отклонении от перпендикуляра к экрану черное поле остается почти нейтрально-серым. Контрастность в диапазоне углов ±82° для всех направлений превышает 10:1.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор iiyama XB2483HSU, Сдвиг цвета по вертикалиЖК-монитор iiyama XB2483HSU, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор iiyama XB2483HSU, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении на уровне 45° ΔE меньше 3 для чистых цветов, но белый цвет и светлые полутона меняются довольно сильно. Значительный сдвиг цветов при отклонении взгляда от перпендикуляра к экрану является характерным признаком матриц типа *VA.

Выводы

Первоначальные ожидания подтвердились — контраст у экрана высокий, черный цвет при отклонении угла зрения от перпендикуляра к плоскости экрана высветляется незначительно. Цветопередача неплохая изначально и ее легко довести почти до совершенства, используя только настройки самого монитора. К достоинствам относятся удобная регулируемая подставка, три разных видеовхода и двухпортовый USB-концентратор. Набор дополнительный функций, как и дизайн, отличается минимализмом. Впрочем, не ради них монитор обычно покупается. По совокупности характеристик монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для игр и для просмотра кино.

Достоинства:

  • Высокая контрастность
  • Стильный, аккуратный и практичный дизайн
  • Хорошее качество цветопередачи
  • Отсутствие мерцания подсветки
  • Удобная регулируемая подставка
  • Двухпортовый USB-концентратор
  • Минимальная задержка вывода
  • Эффективный регулируемый разгон матрицы
  • Хорошее качество выхода на наушники
  • VESA-площадка 100 на 100 мм
  • Русифицированное меню

Недостатки:

  • В комплекте поставки нет руководства пользователя
