ЖК-монитор BenQ ML2441


Если придерживаться терминологии производителя, то устройства, подобные герою данной статьи, относятся к телемониторам. Телемонитор Benq ML2441 оснащен светодиодной подсветкой, что благоприятно сказывается на габаритах, весе и потреблении устройства, и, кроме того, как обещает производитель, этот универсал умеет воспроизводить мультимедийный контент с USB-носителей.

Содержание:

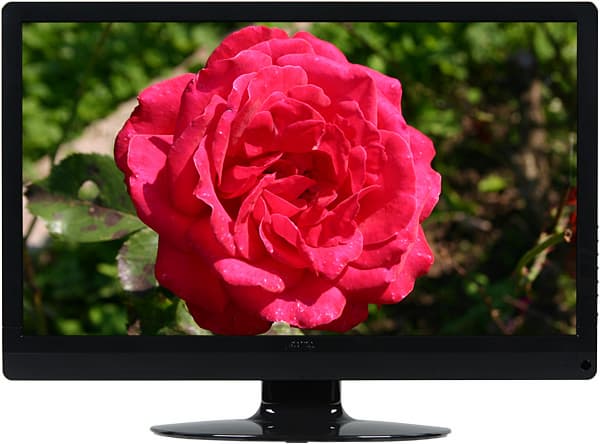

Изображение на экране - CC(BY) www.nataliakulikova.ru

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

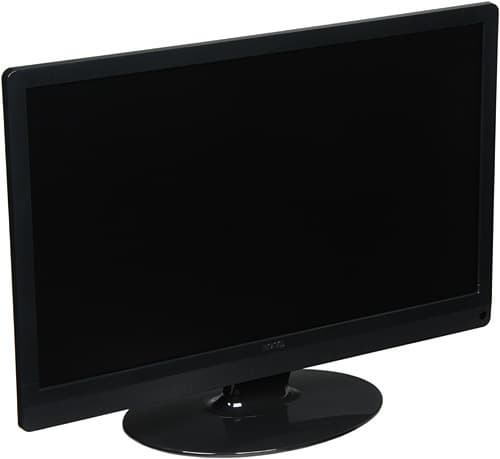

Корпус монитора и подставка изготовлены из черного пластика, внешняя поверхность которого зеркально-гладкая и не очень устойчива к появлению царапин. Поверхность самой матрицы черная и матовая.

General

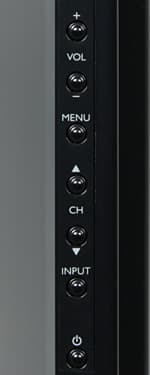

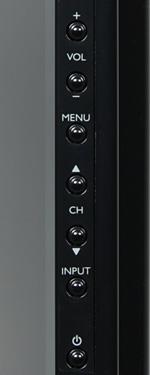

Фронтальная пластиковая решетка в нижней части блока экрана выполняет исключительно декоративную функцию. В правой части этой решетки расположено окошко ИК-приемника, а левее его — неприметный (в выключенном состоянии) индикатор питания (светится оранжевым в режиме ожидания и синим при работе). За вентиляционными решетками на нижнем торце размещены два небольших громкоговорителя. Току воздуха сквозь корпус способствуют вентиляционные решетки в верхней части корпуса. На правом торце находятся семь кнопок управления, подписанные там же,

Buttons

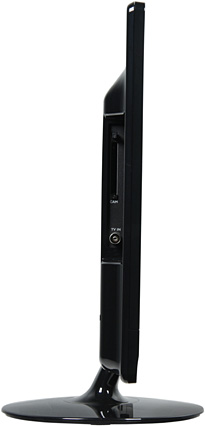

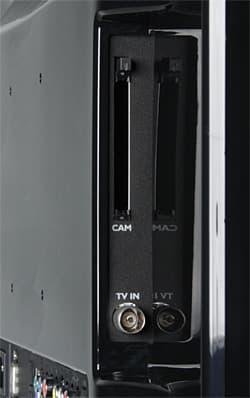

на левом торце — слот для модуля доступа/расширения и антенный вход.

CAM

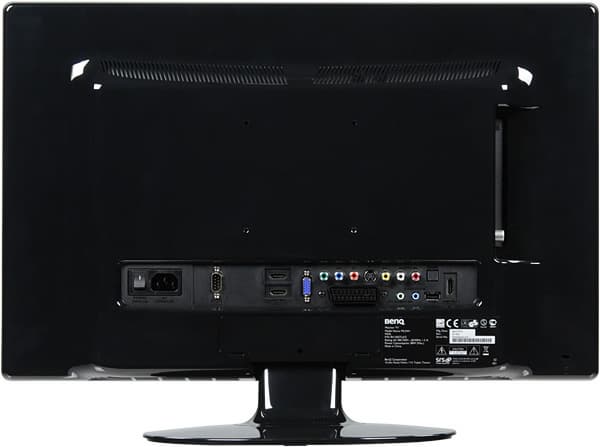

Остальные интерфейсные разъемы и разъем питания размещены в неглубокой нише на задней панели.

Rear

Рядом с разъемом питания есть механическая клавиша отключения питания. В отверстие ниже ниши с разъемами можно вставить входящую в комплект скобочку, и пропустить через нее отходящие кабели. Разъем для замка Кенсингтона находится на задней панели в правом нижнем углу, если смотреть сзади. Основание подставки крепится к стойке с помощью пластиковых защелок. Шарнир стойки позволяет немного наклонять экран вперед и чуть больше — назад.

Stand   Stand

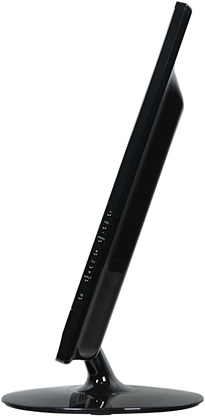

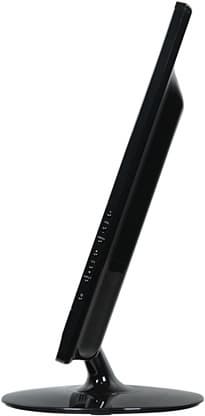

Конструкция подставки не очень жесткая, но весу блока экрана соответствует. Площадь основания подставки достаточно большая, чтобы обеспечивать хорошую устойчивость. При необходимости стойку подставки можно отсоединить и закрепить монитор на VESA-совместимом кронштейне.

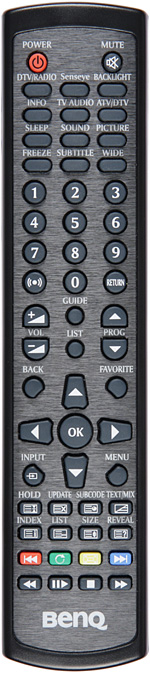

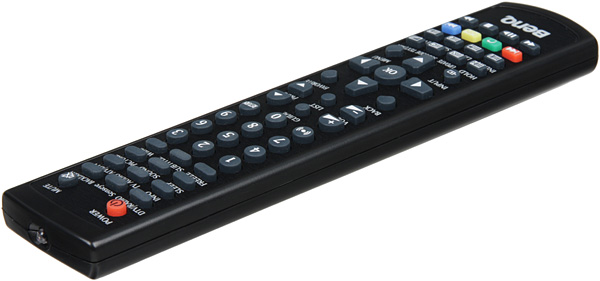

Пульт

Rear

Пульт длинный и узкий, кнопок на нем много, очень много и они довольно мелкие. В руке пульт лежит удобно, правда до некоторых кнопок без перехвата или без помощи второй руки не доберешься. В целом удобство использования пульта невысокое.

Rear

Коммутация

Connectors

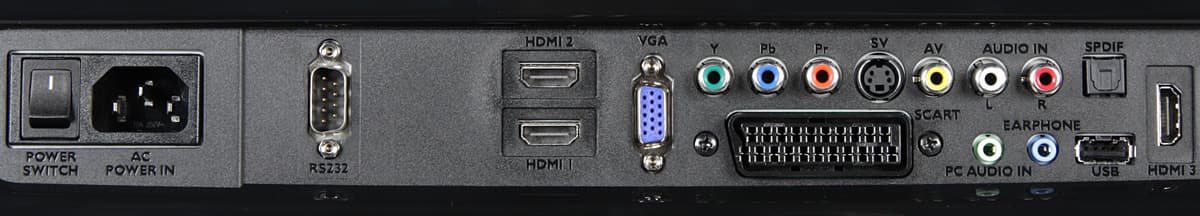

Входов HDMI целых три, но все они расположены сзади. Также сзади находятся и USB-порт и выход на наушники. Эти разъемы и парочку аудио/видео входов хотелось бы видеть в более доступном месте. Входы HDMI способны принимать цифровые аудиосигналы, а аналоговый звук (например, при DVI-подключении) нужно заводить на гнездо миниджек, обслуживающее также и VGA-вход. Какой аудиовход использовать при HDMI-подключении, монитор определяет автоматически, но есть возможность и ручного переключения. В SCART есть свой аудиовход, оставшиеся три видеовходы работают совместно с двумя RCA, предназначенными для ввода аналогового стереозвука. В меню переключается режим работы SCART: композитный вход плюс RGB или вход типа S-Video. При подключении к видеоплееру по HDMI в случае RGB-кодирования цвета можно указать яркостный диапазон (стандартный или расширенный). Для подключения внешней аудиосистемы можно использовать оптический цифровой аудиовыход, который активен в режиме приема цифрового ТВ, при HDMI-подключении и при воспроизведении файлов с USB-носителей.

Меню, локализация и управление

Меню относительно крупное, шрифт читаемый. Навигация удобная и быстрая. Смена страниц сопровождается анимацией — прокручиванием карусельки иконок. В нижней строчке меню выводится подсказка по текущим функциям кнопок. При настройке изображения меню с экрана исчезает, остается только одна строчка с параметром (параметры перебираются стрелками вверх-вниз), что позволяет без помех оценить вносимые изменения.

OSD

При необходимости можно изменить тайм-аут показа меню. Есть русская версия экранного меню. Качество перевода на русский язык, в целом, хорошее.

Мультимедийный плеер

В монитор встроен мультимедийный плеер, воспроизводящий некоторые типы файлов с USB-носителей. Поддерживаются USB-накопители, отформатированные под FAT32. В картоводе распознаются все карты памяти, отображаемые как разные диски. Также монитор распознал несколько флешек (как минимум до 32 ГБ) и жесткий диск 2,5 дюйма с интерфейсом USB, при этом жесткому диску не понадобилось внешнее питание. Переключение на плеер происходит при выборе источника Медиа.

OSD

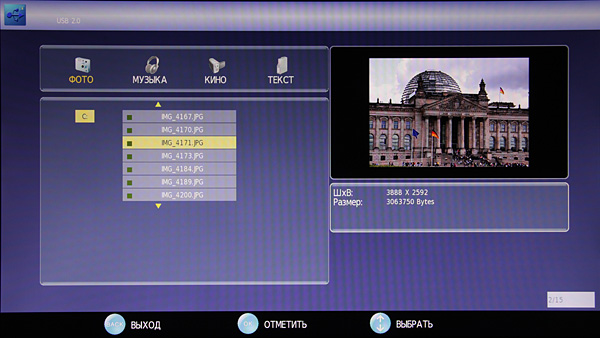

Пользователь попадает на страницу браузера, где можно выбрать диск и тип файлов для воспроизведения. В списке отображаются путь, строчка выхода на предыдущий уровень, папки в текущей папке и файлы, соответствующие выбранному типу. Кириллица в названиях файлов и папок отображается правильно. Длинные названия обрезаются, и чем больше в них букв кириллицы, тем раньше. В окне справа отображается миниатюра выбранного файла, а под ней — некоторая информация о выделенном файле.

OSD

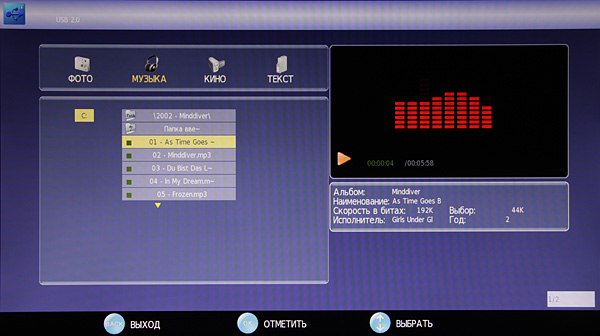

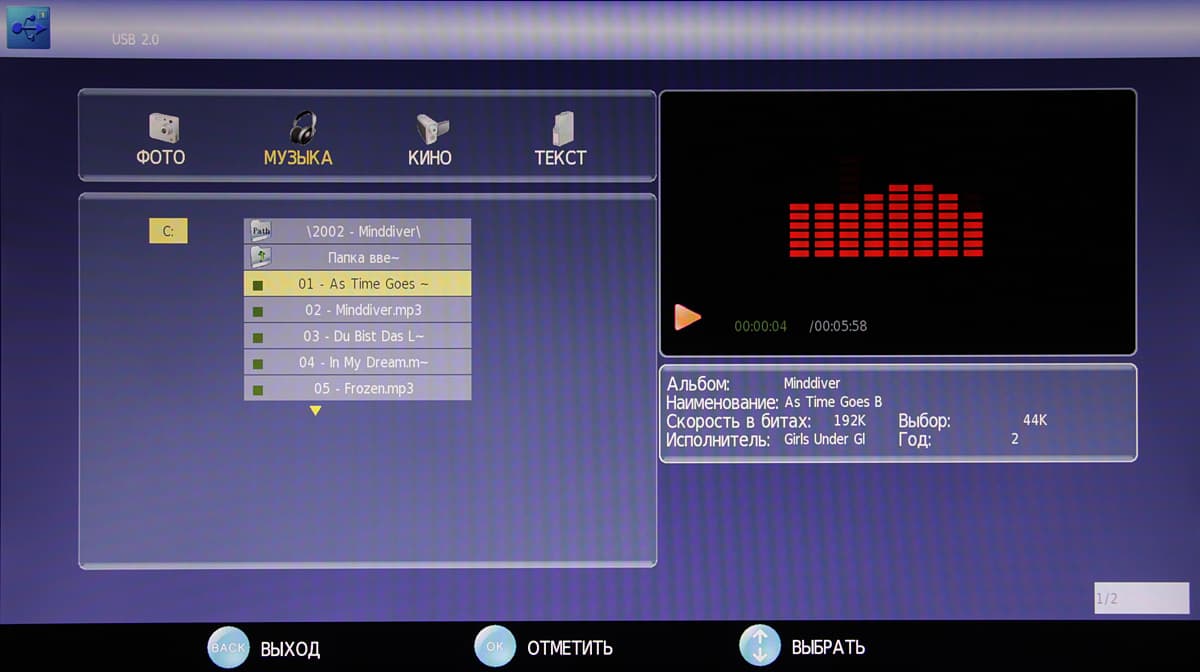

Выделенный аудиофайл автоматически запускается на воспроизведение, при этом вместо миниатюры отображается частотный анализатор.

OSD

Плеер воспроизводит по циклу все файлы из текущей папки, кроме того, можно выбрать несколько файлов даже из разных папок и запустить на воспроизведения полученный список.

Отображается содержимое простых текстовых файлов (с расширением TXT), при этом кириллица должна быть в кодировке Unicode.

Из графических файлов кроме JPG отображаются BMP и PNG. Из браузера можно запустить слайд-шоу с разнообразными чередующимися эффектами перехода. Картинки можно поворачивать с шагом 90° и увеличивать со сдвигом области увеличения, но детализация при этом не повышается. В качестве фоновой музыке можно использовать предварительно выбранные аудиофайлы.

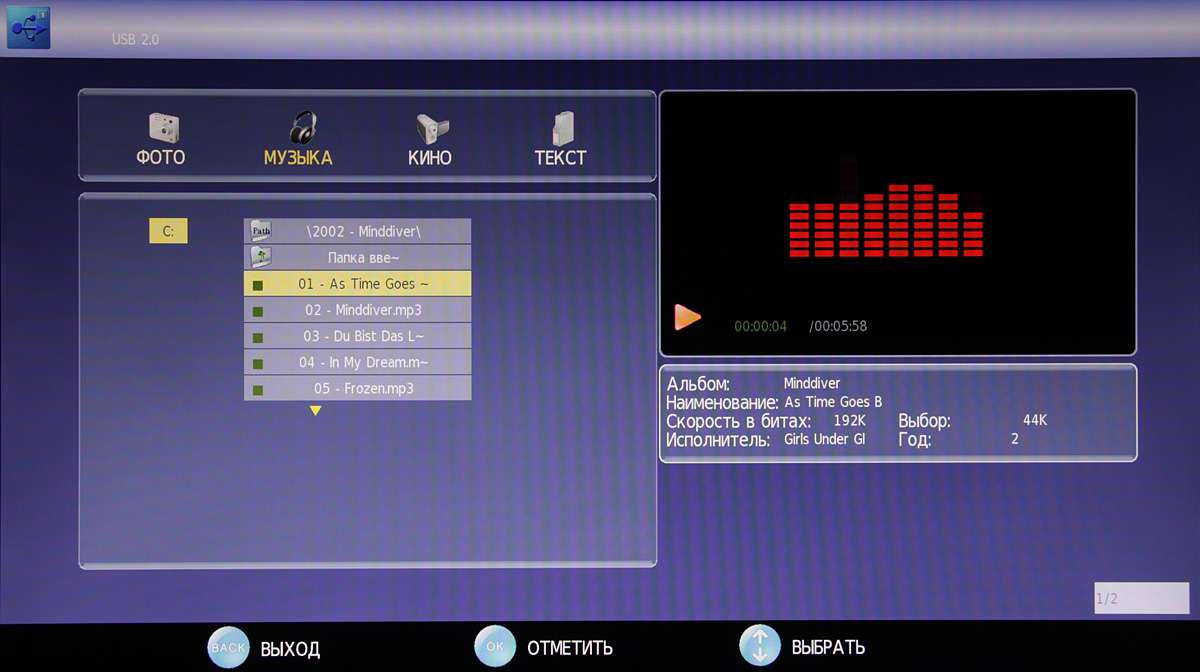

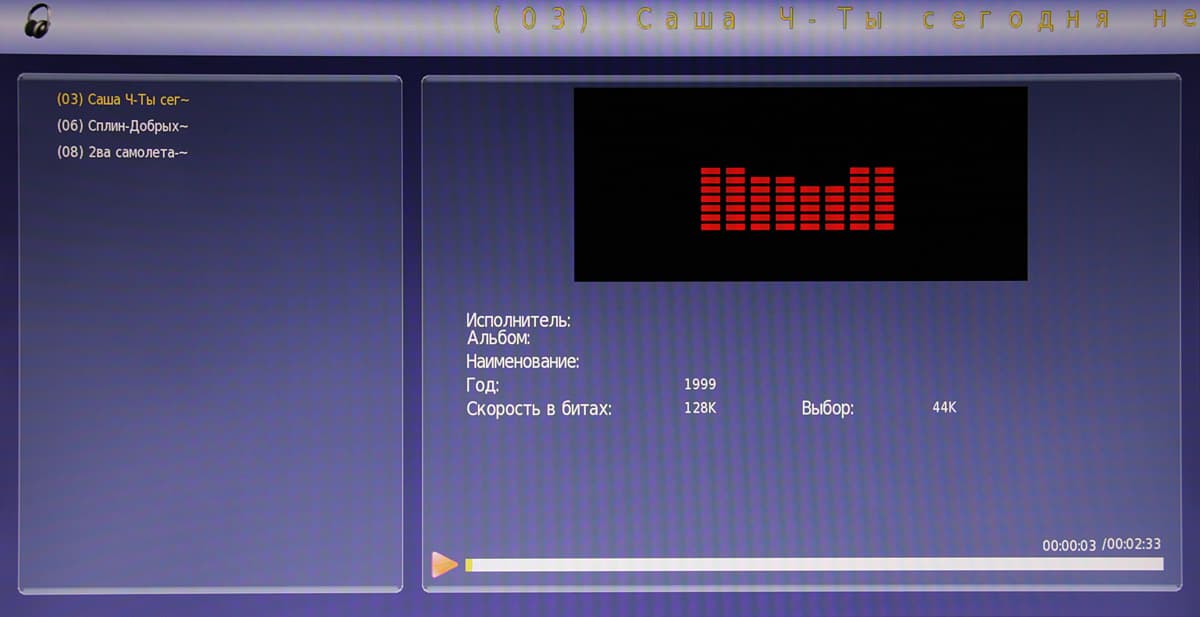

При проигрывании аудиофайлов отображается немного информации из тэгов MP3-файлов (кириллица должна быть в кодировке Unicode).

OSD

Плеер воспроизводит MP3-файлы с практически любыми сочетаниями частоты дискретизации и битрейта, но начиная от 16 кбит/с и выше. Пауза между идущими подряд MP3-файлами большая. Есть быстрая перемотка по аудиофайлам. Кроме MP3 из предложенного многообразия аудиофайлов плеер воспроизвел только файлы AAC.

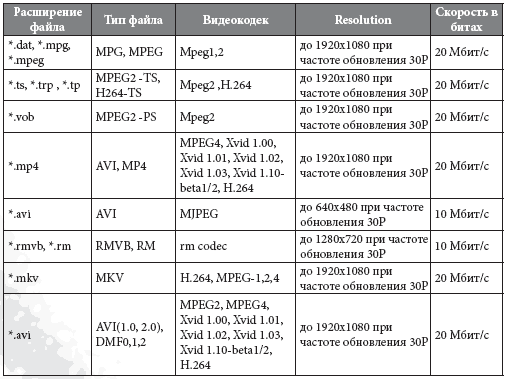

Для тестирования функции проигрывания видеофайлов мы использовали ряд тестовых файлов, в том числе файлы с DivXTestCD v2.0. Заявлена поддержка разнообразных контейнеров и форматов. В подтверждение приведем таблицу из руководства:

Video

Правда, не все из указанных в ней типов файлов мы протестировали. Плеер монитора умеет проигрывать MPEG1/2-файлы (анаморфирование, в том числе и в VOB-файлах, не поддерживается), а также MPEG4-файлы в контейнерах AVI, MP4 и MKV разрешением до 1920 на 1080 пикселей. Обратим внимание на полное отсутствие поддержки DivX, как в виде контейнера, так и кодека. Конечно, скорее всего, AVI-видеофайл, закодированный с помощью DivX, получится воспроизвести, просто поменяв идентификатор в файле, но игнорирование самого распространенного формата видеофайлов кажется белее чем странным. Профиль AVC поддерживается. Также поддерживаются Qpel и Bframes, а GMC не поддерживается. Плеер распознает и воспроизводит звуковой поток в MPEG4-файлах, если он присутствует в форматах MP3 (2.0), AC3 (5.1) и LC-AAC (2.0 и 5.1). В случае нескольких аудиодорожек между ними можно переключаться (кнопкой TV AUDIO). Поддерживаются встроенные в видеофайл субтитры (в контейнерах MP4 и MKV). Кроме того, поддерживаются внешние текстовые субтитров в форматах SRT и SUB (кириллица должна быть в Unicode, несколько версий субтитров не поддерживается) и внешние графические субтитры (SUB + IDX). При этом в случае текстовых субтитров в одной строке отображается не более 35 символов и выводится не более 2 строчек. MPEG2-файлы высокого разрешения и MPEG4-файлы отображаются вписанными в экран до ближайших границ с сохранением правильных пропорций. MPEG1/2-файлы обычного разрешения можно увеличить почти до границ экрана. Есть быстрая перемотка в обе стороны со скоростью до 16x. Без видимых артефактов воспроизводятся видеофайлы с пиковым потоком до 20 Мбит/с.

Дополнительные возможности

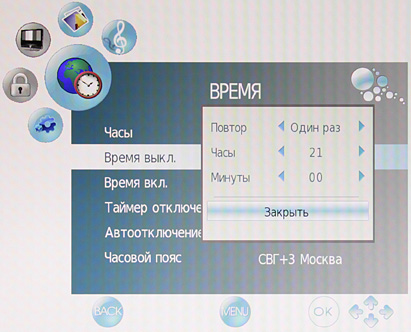

Монитор можно запрограммировать на включение/выключение в определенное время с различными режимами повтора.

OSD

Таймер на выключение имеет диапазон 10-240 мин. Кроме того, есть функция автоматического отключения после 10-минутного периода отсутствия сигнала на текущем входе или после 3-часового отсутствия нажатий на кнопки пульта или на кнопки на корпусе.

Звук

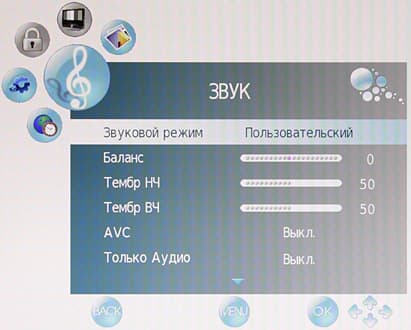

В мониторе есть регулировки уровня высоких и низких частот и стереобаланса.

OSD

Функция AVC отвечает за автоматическое выравнивание уровня громкости. Можно отключить звук и наоборот, вывод изображения. Функция SRS TruSurround HD отвечает за имитацию многоканального звука. Есть 4 предустановленных нередактируемых профиля и один пользовательский. При подключении наушников динамики отключаются. Встроенные громкоговорители довольно громкие и даже на максимальной громкости работают без явной перегрузки. Их звук имеет «пластмассовый призвук» и несколько глуховат, но в целом качество выше, чем в среднем встречается у мониторов со встроенными динамиками. Звук в наушниках не имеет явных искажений, хорошо воспроизводятся все частоты, есть небольшой запас по громкости (на 32-омных наушниках), уровень фоновых помех пренебрежимо мал.

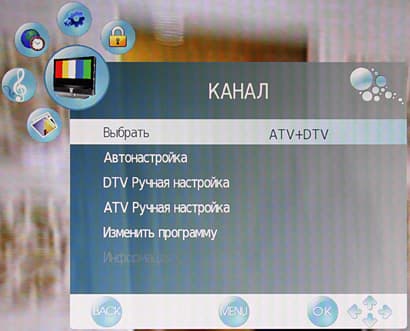

ТВ-тюнер

OSD

При приеме на комнатную антенну в условиях нашего тестового помещения аналоговый ТВ-тюнер монитора нашел 15 станций: 2 показывали очень хорошо (качество или идеальное, или на незначительные помехи можно было не обращать внимания), 2 — приемлемо (шумы и артефакты присутствуют в явном виде, но смотреть можно), а остальные плохо (канал устойчиво принимается, но смотреть невозможно). Результат невыдающийся. Отметим, что поиск выполняется долго — несколько минут. Результат работы автоматического поиска можно подправить вручную.

OSD

По всей видимости, в режиме аналогового ТВ-тюнера монитор показывает телетекст и декодирует стереозвук.

На момент тестирования в эфире Москвы мы обнаружили 8 цифровых ТВ-каналов, 3 радиоканала и несколько каналов с данными. При ручной настройке цифрового приема выводится уровень принимаемого сигнала, что помогает правильно сориентировать антенну.

OSD

Монитор поддерживает дополнительные функции, вроде выбора звукового сопровождения, электронной программы и т.д.

OSD

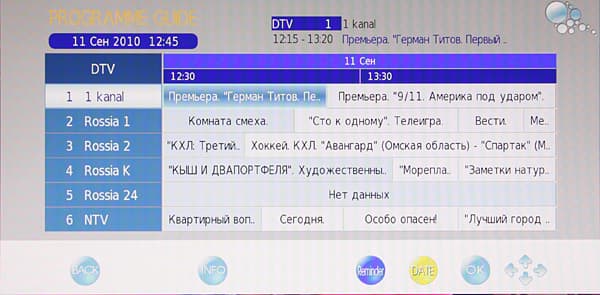

Например, прямо из расписания передач можно запрограммировать автоматическое включение нужной программы.

OSD

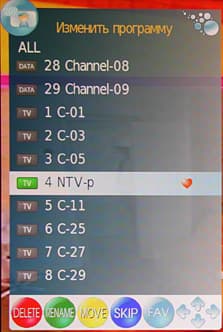

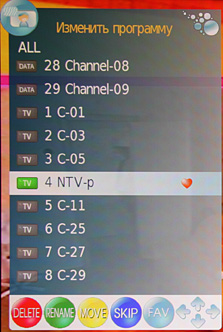

Список каналов, полученный в результате автопоиска, можно отсортировать вручную, можно удалить из списка канал, переименовать канал (5 знаков из латинских букв, цифр и других символов), отметить его как пропускаемый и зарегистрировать канал в списке любимых.

OSD

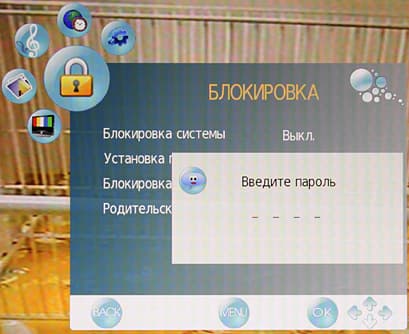

Выбранные ТВ-каналы можно заблокировать PIN-кодом (защита от детей), также можно установить уровень родительского контроля.

OSD

На пульте ДУ есть кнопка возврата на предыдущий канал.

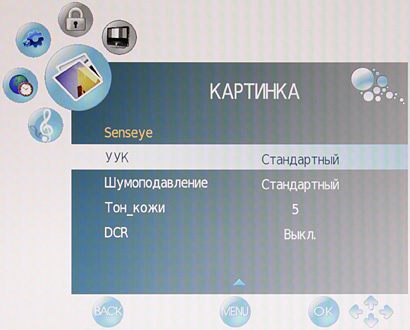

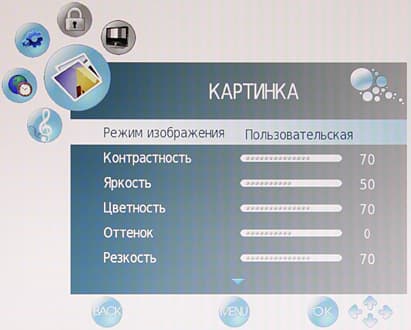

Настроек довольно много.

OSD

OSD

OSD

Кроме обычных и очевидных по действию, отметим следующие: Backlight — 4-ступенчатая регулировка яркости подсветки, УУК — автоматическая подстройка гамма-кривой, DCR — динамическая подстройка яркости подсветки.

Предустановленные значения настроек хранятся в трех нередактируемых профилях. Под пользовательское сочетание отведен один профиль, при этом внесенные коррективы сохраняются для каждого типа источника автоматически.

Режимов геометрической трансформации несколько: Полноэкранное — вывод на весь экран, подойдет для просмотра картинки 16:9 и анаморфированных фильмов; Увеличение1 — для LetterBox формата 14:9; Увеличение2 — слегка поджатый снизу, для того, чтобы субтитры влезли, вариант Увеличение1; Панораma — неравномерное увеличение (растяжение от центра по горизонтали), вариант просмотра картинки 4:3 на широкоформатном экране телевизора; 4:3 — картинка 4:3 в центре экрана, по бокам — черные полосы. При HDMI-подключении вместо Полноэкранное появляется Уменьшение растра, в котором сохраняется исходное соотношение сторон и отсутствует оверскан. В режиме АВТО (доступен при приеме ТВ) монитор сам пытается подобрать оптимальный способ трансформации. При VGA-подключении доступны только режимы Полноэкранное и 4:3.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Поддерживается разрешение как минимум до 1920×1080 пикселей. Есть незначительный неустранимый завал в тенях. При DVI-подключении поддерживается разрешение до 1920×1080 пикселей и также есть завал в тенях. Как при VGA-, так и при DVI-подключении в режиме 1920×1080 четко различаются полоски через один пиксель, артефактов нет, цветные линии толщиной в один пиксель выводятся без какого-либо уменьшения цветовой четкости. При DVI-подключении при Контрастность выше 75 пропадают градации в светах, ниже — падает яркость. При VGA-подключении изменения настройки Контрастность к завалу в светах не приводит. При Яркость выше 50 растет яркость черного поля, ниже 50 — темные оттенки начинают сливаться с черным. На взгляд белое поле равномерное, на черном поле присутствует засветка в основном снизу. Все оттенки цветов синтезируются с помощью динамического смешения цветов (дизеринга).

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300. Тонкие градации оттенков различаются как в светах, так и в тенях (завал в тенях начинается сразу после «безопасной» границы). Яркостная четкость очень высокая, но цветовая немного ниже возможной. При масштабировании из низких разрешений артефактов не появляется, границы объектов сглаживаются. Независимо от типа сигнала геометрическая трансформация выполняется правильно, согласно выбранному режиму. Full HD при 24 кадр/с поддерживается, но только на вход, отображение идет в режиме 2-3 при 60 кадр/с. В случае чересстрочных видеосигналов «правильное» прогрессивное преобразование выполняется с переменным успехом, в сложных случаях картинка выводится по полям, но, например, для тестовых фрагментов с диска HQV кадры правильно составлялись из полей при чередовании 2-2 и 3-2. «Расческа» встречается очень редко и только в случае нетипичного чередования полей. Результат работы функции подавления видеошумов заметен, при композитном подключении на неподвижных объектах устраняется характерный цветовой муар. При включенной динамической подстройки яркости подсветки (DCR) при переходах от ярких сцен к темным и наоборот не видно неестественного изменения яркости.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

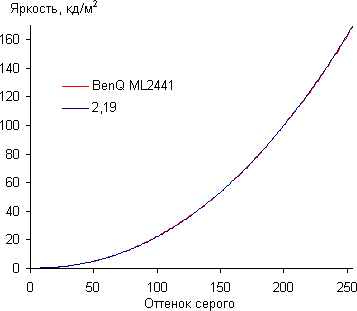

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). Заметим, что настройку Контрастность мы установили в 50, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Gamma

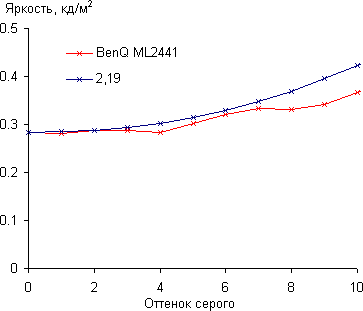

Рост прироста яркости в целом равномерный, но не каждый следующий оттенок значимо ярче предыдущего, а в тенях первые 4 оттенка не различаются:

Gamma

Аппроксимация полученной гамма-кривой дала показатель 2,19, что практически совпадает со стандартным значение 2,2, при этом аппроксимирующая показательная функция повторяет реальную гамма-кривую:

Gamma

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват близок к sRGB:

Gamut

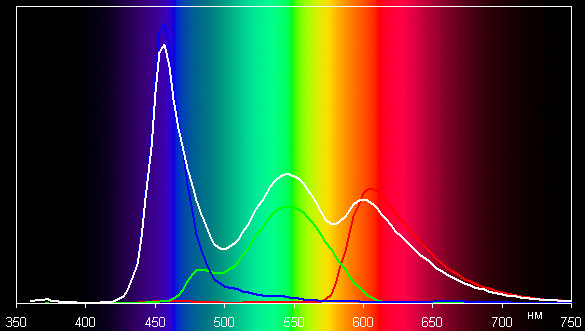

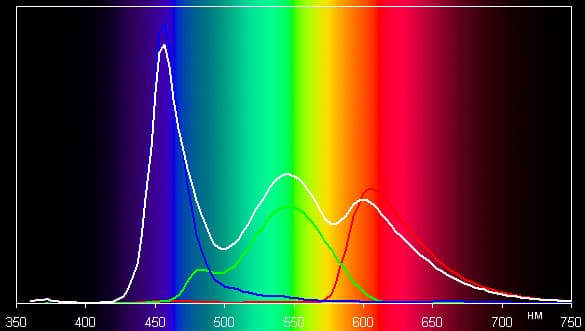

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

Spectrum

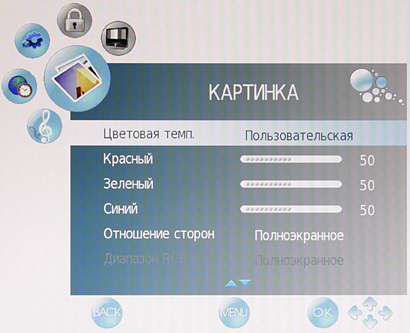

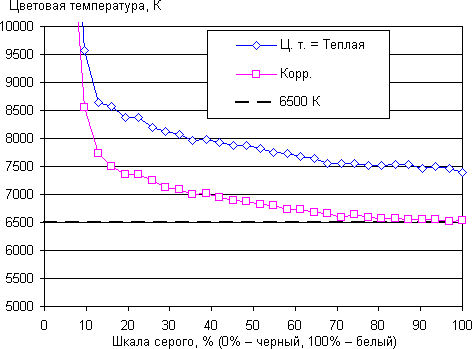

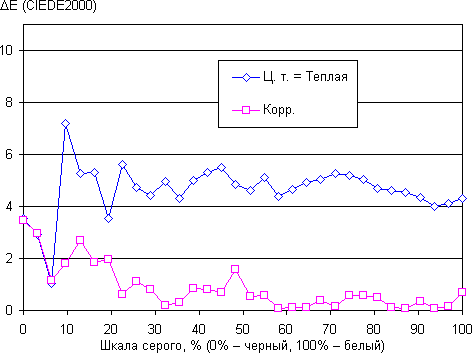

Цветопередача ближе всего к стандартной при Цветовая температура = Теплая. Также мы попытались вручную скорректировать цветопередачу, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр Δ E) при Цветовая температура = Теплая и после ручной коррекции:

CT

DE

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция немного улучшила цветопередачу, впрочем, и без коррекции оттенки на шкале серого не очень сильно отличались от стандартных 6500 К.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5°) датчиком. При измерении равномерности белого и черного полей, датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,28 кд/м² −23,6 16,1
Яркость белого поля 256 кд/м² −21,2 15,3
Контрастность 905:1 −12,1 11,4

Контрастность высокая, равномерность параметров приемлемая.

При включении режима DCR на темных кадрах яркость подсветки автоматически понижается, на светлых кадрах — повышается. Уменьшения яркости длится несколько секунд, а увеличение происходит практически мгновенно. Скорость изменения и глубина уменьшения зависят от выбранного профиля. При Extra подсветка при выводе черного поля во весь экран просто выключается, а увеличение яркости происходит менее чем за 20 мс. График ниже показывает изменение яркости в момент переключения черного поля на белое при значениях DCR Низкое и Extra.

DCR

Яркость подсветки регулируется с помощью широтно-импульсной модуляции, соответственно на приведенных графиках можно выделить два процесса — плавное и монотонное переключение ЖК-матрицы и импульсную модуляцию подсветки.

Значение настройки DCR Установившийся контраст
Выкл. 800:1
Низкое 3000:1
Middle 7000:1
Высокое 20000:1
Extra Бесконечность

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Backlight Яркость, кд/м² Потребление электроэнергии, Вт
Retail 266 26
Home 217 23,4
Middle 161 20,6
Низкое 111 18,1

В режиме ожидания монитор потребляет 0,5 Вт, выключатель на задней панели полностью отключает монитор от сети.

При изменении параметра Backlight меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцание ламп подсветки не видно, благодаря высокой частоте модуляции — 266 Гц.

Определение времени отклика и задержки вывода

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов, мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Время отклика при переходе черный-белый-черный равно 10,9 мс (9,5 мс вкл. + 1,4 мс выкл.) при Контрастность = 75, а при Контрастность = 100 оно уменьшается до 8,4 мс (7,0 мс вкл. + 1,4 мс выкл.), но при этом пропадают градации в светах. Переходы между полутонами происходят в среднем за 28,1 мс в сумме (при Контрастность = 75). Нет никакого разгона матрицы.

Задержка вывода изображения относительно ЭЛТ-монитора составила 27,5 мс как при VGA-подключении, так и при DVI-подключении.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном и направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости.

В горизонтальной плоскости.

Контрастность Контрастность
Контрастность.

Контрастность, нижняя часть графика.

Уменьшение яркости белого поля на 50%:

Направление Углы, °
Вертикальное +33/−30
Горизонтальное +44/−44

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° пересекает отметку 10:1 только при отклонении вниз на 62°.

Для количественной характеристики изменения цветопередача при отклонении взгляда от перпендикуляра к экрану мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь. Так как свойства TN-матрицы фактически симметричны относительно вертикальной оси, то для экономии времени измерение цветового сдвига выполнялось только при отклонении вверх, вниз и вправо. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение Δ E относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

Color ShiftColor Shift

Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение Δ E меньше 3. Из графиков следует, что при отклонении по вертикали вниз цвета меняются очень сильно, при отклонении вбок сдвиг цветов меньше и при отклонении вверх еще меньше, но все равно для белого и серого полей превосходит 3 единицы Δ E. Таким образом, на матрицу TN желательно смотреть перпендикулярно или чуть сверху, при отклонении вбок и тем более вниз цвета сильно меняются.

Выводы

Благодаря использованию светодиодной подсветки монитор BenQ ML2441 имеет тонкий корпус и небольшой вес, а также отличается хорошей экономичностью. Радуют поддержка различных USB-носителей вплоть до внешних жестких дисков и способность воспроизводить с них аудиофайлы, графические файлы, в том числе и в виде слайд-шоу с музыкальным сопровождением, текстовые файлы и видеофайлы вплоть до разрешения Full HD. В целом BenQ ML2441 является универсальным устройством, пригодным для типичной офисной работы, игр и просмотра кино, разве что очень требовательные игроки могут быть не в восторге от не очень быстрой матрицы и имеющейся задержки вывода.

Достоинства:

  • Хорошее разнообразие видеовходов, в том числе три HDMI
  • Встроенные цифровой и аналоговый тюнеры
  • Мультиформатный мультимедийный USB-плеер, проигрывающий видеофайлы высокого разрешения
  • Яркость регулируется без ущерба для качества изображения
  • Русифицированное меню

Недостатки:

  • Выход на наушники расположен в неудобном месте
  • Плеер не воспроизводит видеофайлы DivX
