ЖК-монитор
Apple Thunderbolt Display


Не так давно мы тестировали изящный и большой монитор Apple LED Cinema Display. Но, как говорится, не успели оглянуться, как Apple выпустила Apple Thunderbolt Display — на первый взгляд, двойника предыдущего, но оснащенного новейшим сверхскоростным интерфейсом Thunderbolt.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной подсветкой
Диагональ685,8 мм (27 дюймов)
Отношение сторон16:9
Разрешение2560×1440 пикселей
Яркость375 кд/м²
Контрастность1000:1
Углы обзора178° (гор.) и 178° (верт.)
Время отклика12 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы Вход:
  • Thunderbolt, вилка на кабеле
Выходы:
  • USB 2.0, розетка типа A, 3 шт.
  • FireWire 800, розетка
  • Gigabit Ethernet, розетка RJ45
  • Thunderbolt, розетка
  • MagSafe (до 85 Вт для работы и зарядки MacBook), разъем на кабеле
Совместимые видеосигналыДо 2560×1440 пикселей (отчет MonInfo)
Акустическая системаВстроенные громкоговорители 2.1,
49 Вт максимум
Особенности
  • Алюминиевый корпус
  • Неразъемный интерфейсный кабель
  • Встроенная HD-камера FaceTime с микрофоном
  • Датчик внешней освещенности
  • Разъем для замка Кенсингтона
  • Регулировка подставки: наклон 5° вперед и 25° назад
Размеры (Ш×В×Г)651,7×488,1×208,13 мм (с подставкой)
Масса10,7 кг
Потребляемая мощностьМаксимум 250 Вт при зарядке MacBook Pro,
не более 1 Вт в режиме ожидания
Напряжение питания100—240 В, 50—60 Гц
Комплект поставки
  • Монитор на подставке
  • Кабель питания
  • Руководство пользователя
  • Гарантийный талон
Ссылка на сайт производителяwww.apple.com
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) $1069(61)

Внешний вид

Монитор упакован в большую коробку с пластиковой ручкой, на которой по аналогии с предыдущей моделью также демонстрируется типичный способ использования — совместно с MacBook.

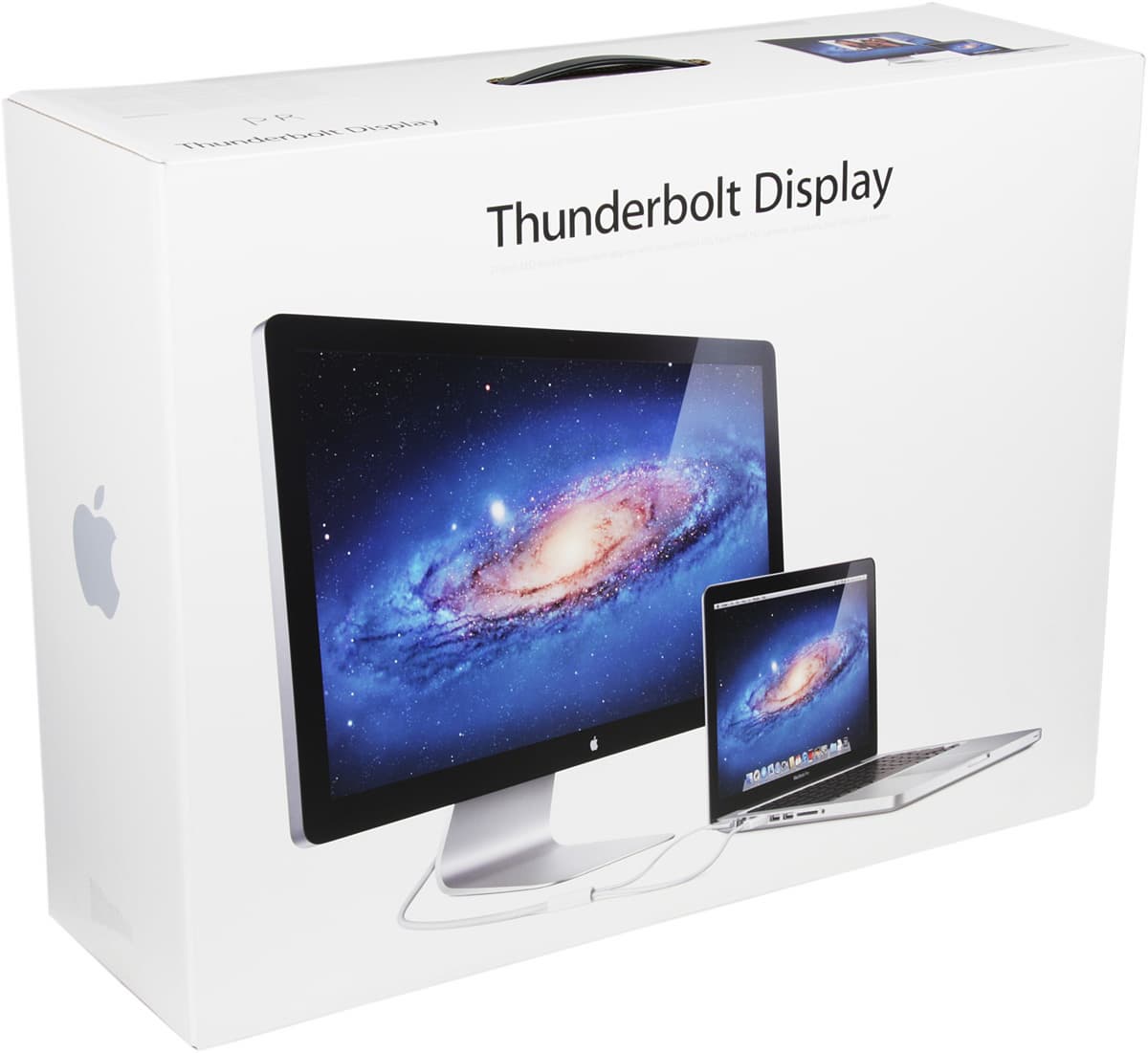

ЖК-монитор Apple Thunderbolt Display, коробка

Воспроизвести картинку в точности нам не удалось, так как в пару к монитору нам достался ноутбук MacBook Air, у которого в отличие от изображенного на коробке MacBook Pro разъем Thunderbolt находится с другой стороны.

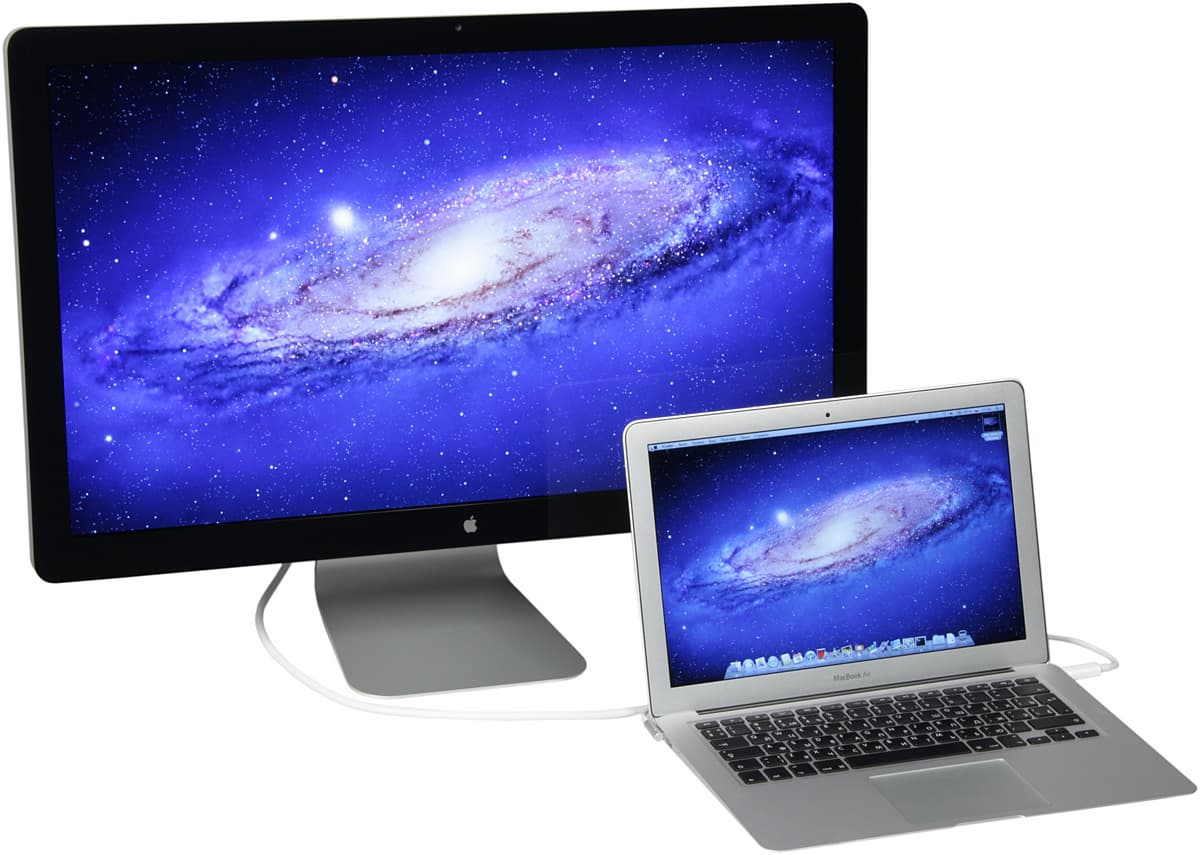

ЖК-монитор Apple Thunderbolt Display + MacBook Air

Корпус монитора и монолитная подставка изготовлены из алюминиевого сплава и имеют матовую анодированную поверхность. Экран и черная рамка вокруг него закрыты стеклянной зеркально-гладкой панелью устойчивой к появлению царапин и не сильно притягивающей пыль. Сама матрица тоже зеркально-гладкая, но высокоэффективный фильтр хорошо поглощает блики. Яркие источники света, находящиеся за спиной пользователя, конечно, отражаются, как и его автопортрет в выключенном мониторе, но фактически при работе зеркальность экрана нисколько не мешает.

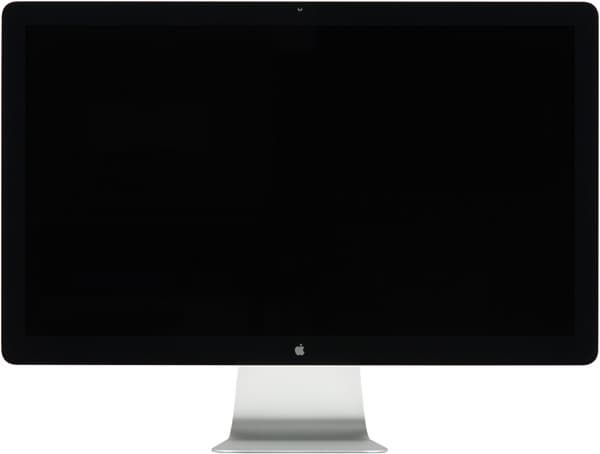

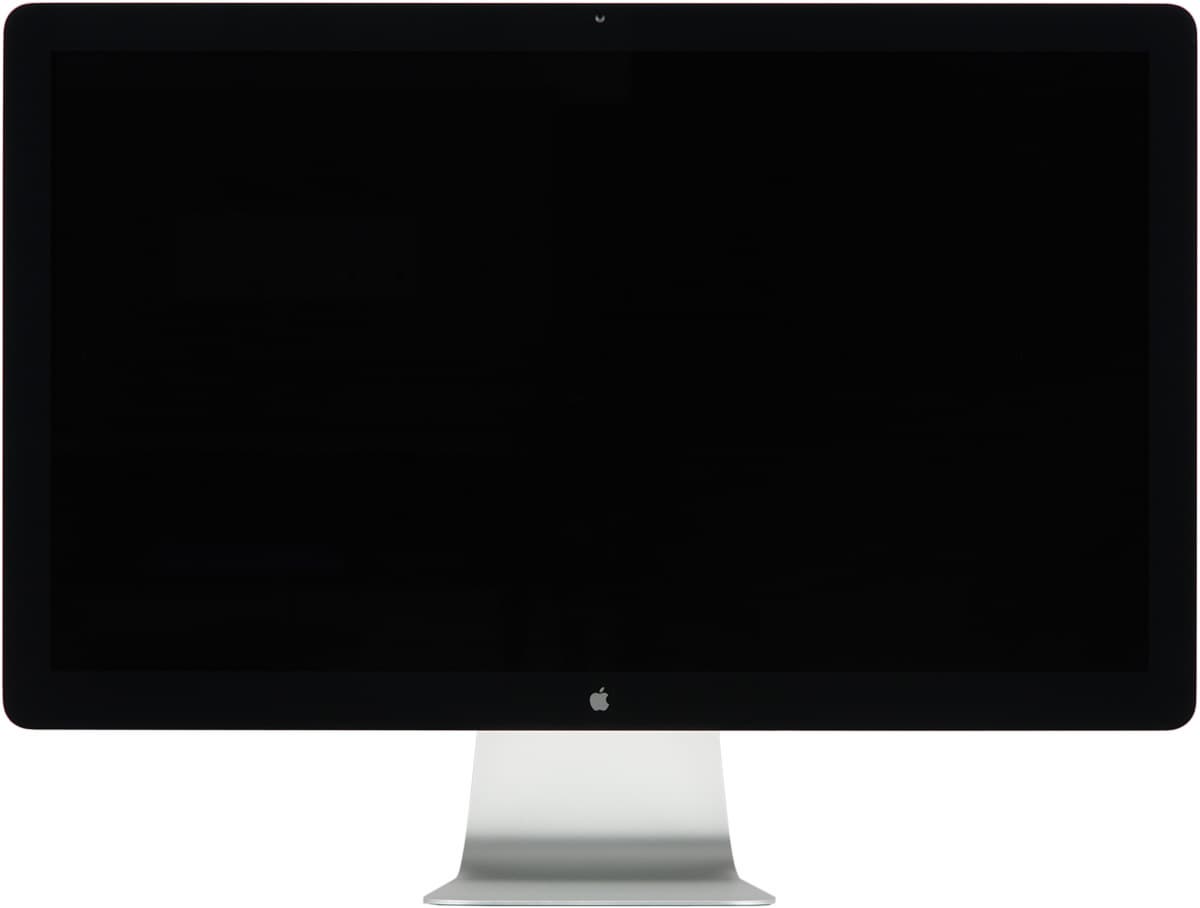

ЖК-монитор Apple Thunderbolt Display, вид спереди

Кнопок управления нет, кнопки выключения нет, индикатора состояния нет, яблоки спереди и сзади не светятся. Зато монитор оснащен HD-видеокамерой (справа от нее есть индикатор ее активности),

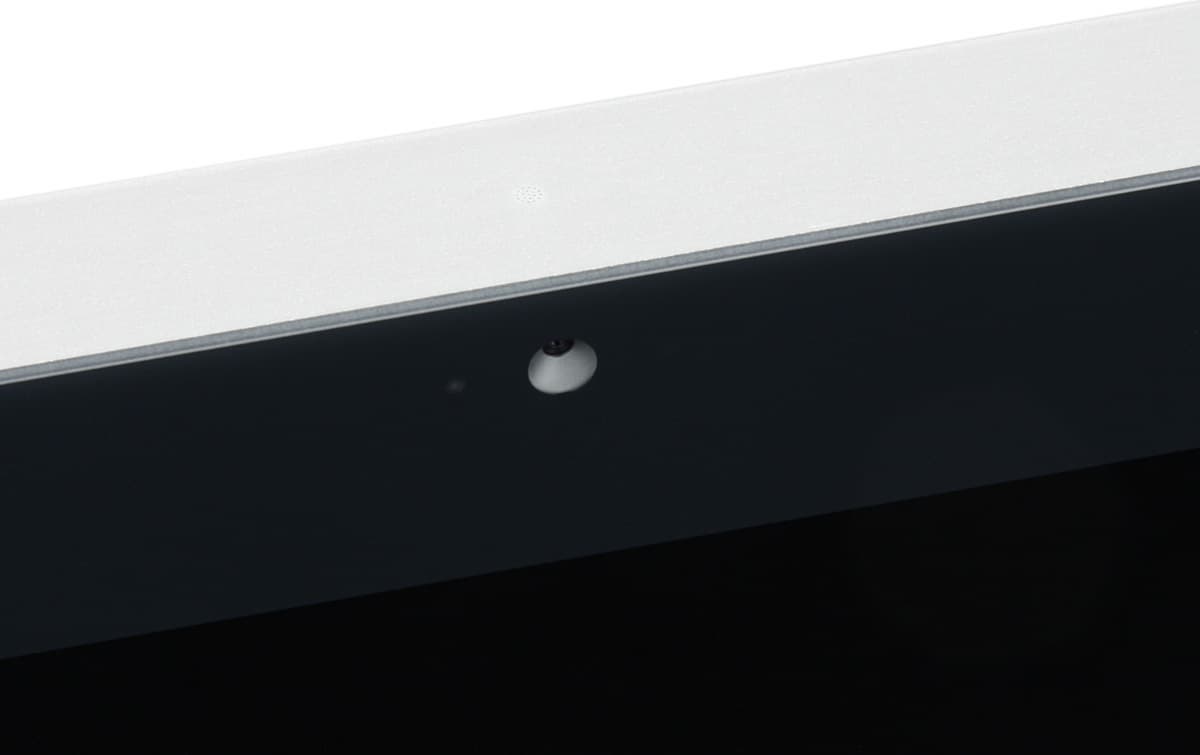

ЖК-монитор Apple Thunderbolt Display, камера FaceTime HD

датчиком освещенности, микрофоном (едва заметные дырочки на верхней грани), стереофоническими громкоговорителями, звук от которых идет из решетки на нижнем торце, низкочастотным громкоговорителем, чья решетка находится на задней панели и разъемом для замка Кенсингтона.

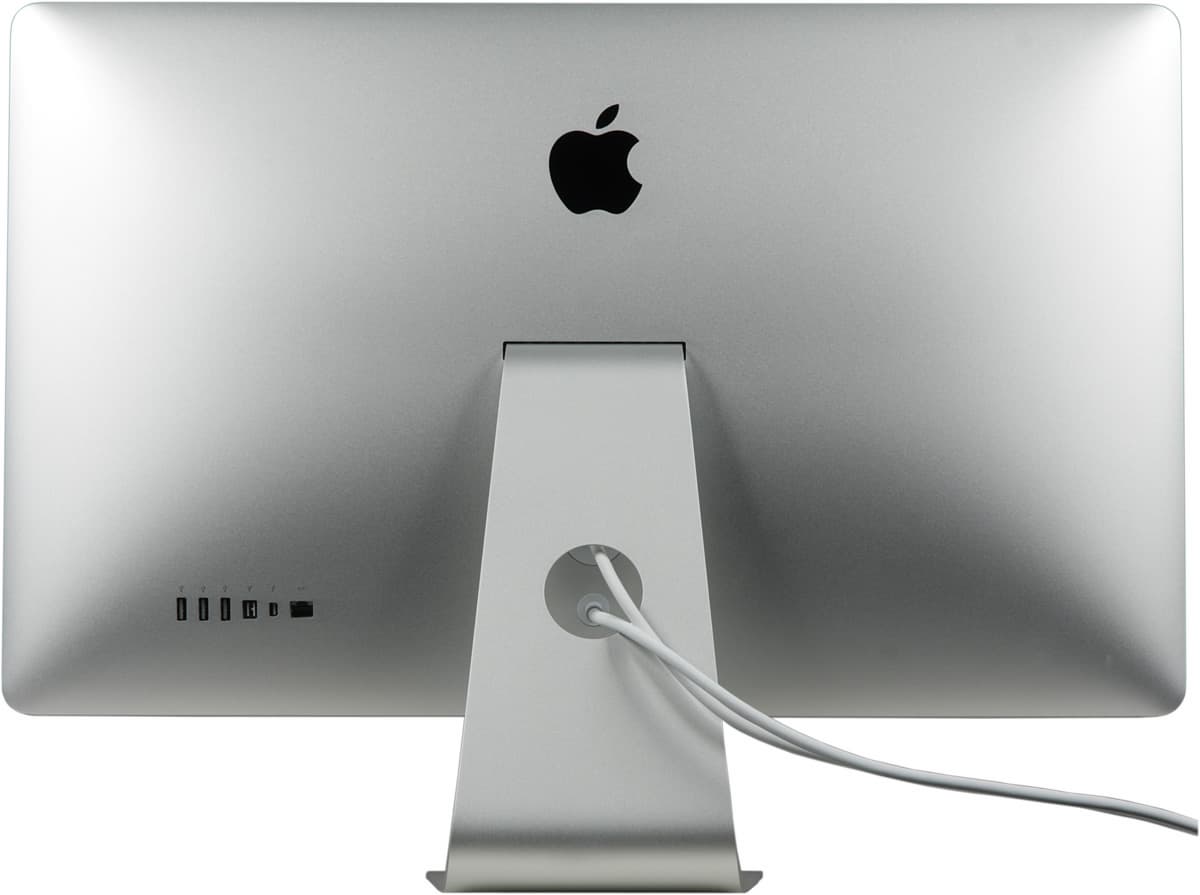

ЖК-монитор Apple Thunderbolt Display, вид сзади

Ближе к правому (от пользователя) нижнему углу на задней панели рядком выстроились шесть портов четырех разновидностей. Разъем питания стандартный трехштырьковый, что становится понятным после отсоединения комплектного кабеля (1,8 м) с декоративной круглой заглушкой. Выходящий из корпуса интерфейсный кабель неразъемный. Круглое отверстие в стойке поможет собрать отходящие кабели в аккуратный пучок.

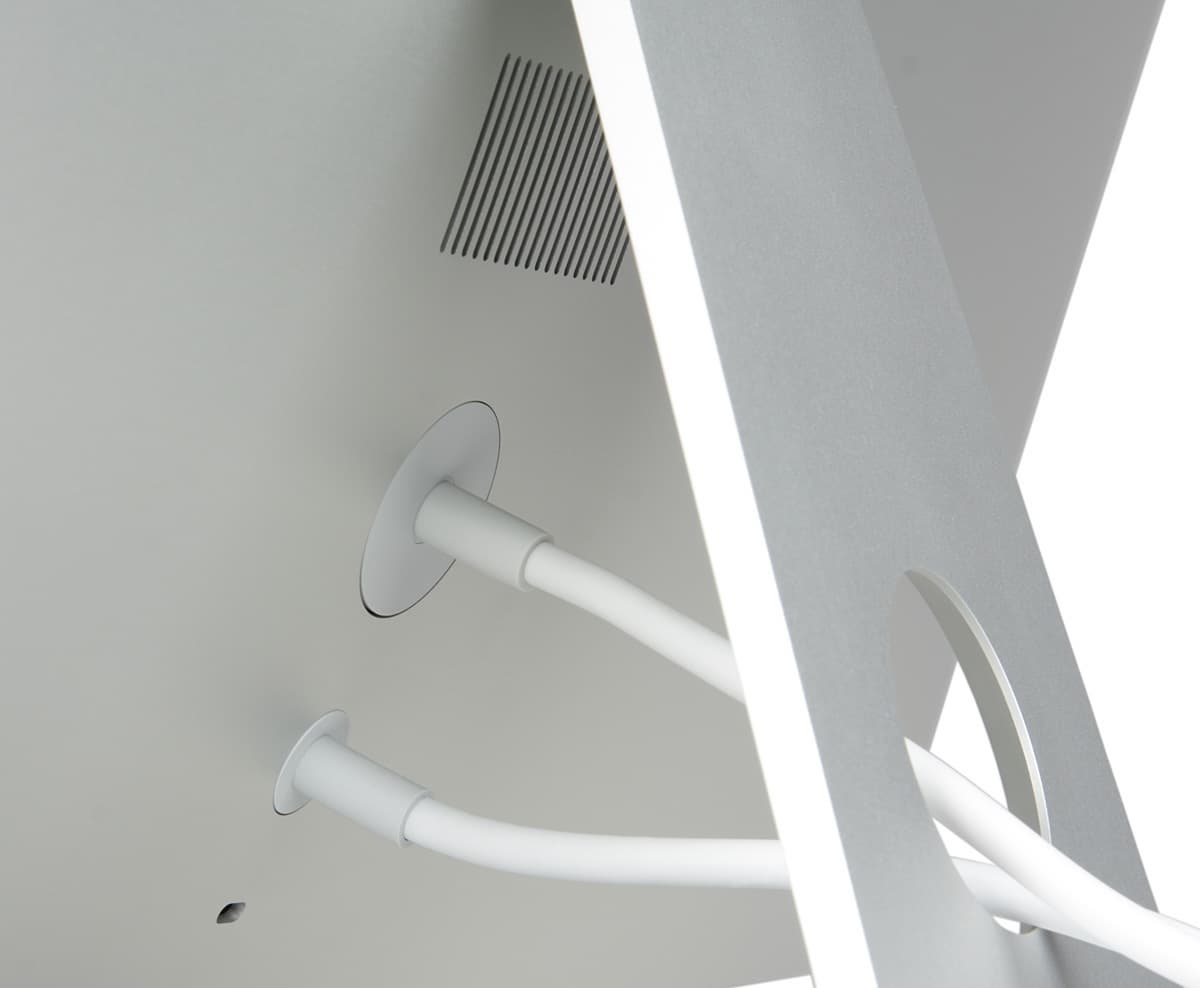

ЖК-монитор Apple Thunderbolt Display, вид сзади

На подошву стойки наклеена П-образная накладка из твердого пластика, благодаря которой монитор без особого труда перемещается по гладким поверхностям. Основание подставки не очень большое по площади и плоское, что повышает эффективность использования рабочей площади стола. Стоит монитор на подставке устойчиво и от толчков не раскачивается. Слегка подпружиненный шарнир подставки позволяет немного наклонять блок экрана вперед и больше — назад. Экран наклоняется от минимального усилия и четко фиксируется на нужном пользователю угле наклона. Судя по информации от производителя, эту подставку можно поменять на площадку с четырьмя отверстиями, расположенными по углам квадрата со стороной 100 мм, что позволит закрепить монитор на альтернативном VESA-совместимом кронштейне.

Коммутация

Недлинный (1,25 м) интерфейсный кабель на конце разветвляется на два хвостика, которые оканчиваются разъемом-вилкой Thunderbolt и разъемом MagSafe.

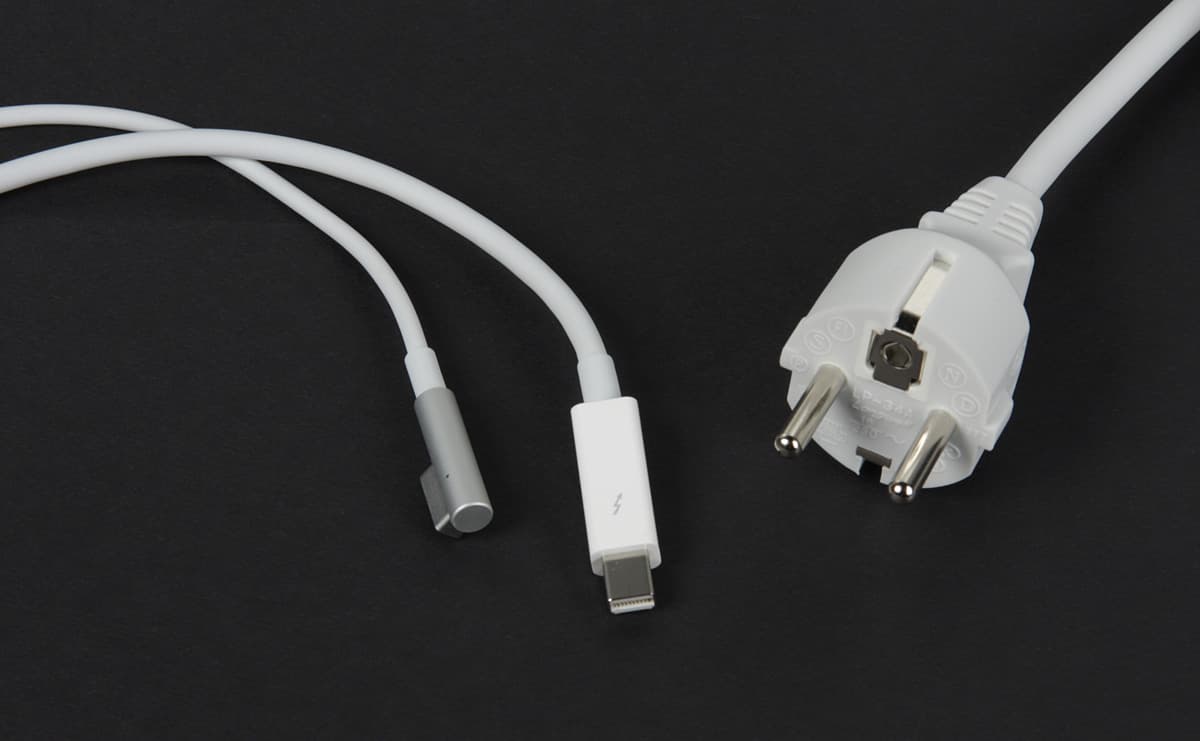

ЖК-монитор Apple Thunderbolt Display, кабели

От последнего можно заряжать ноутбуки MacBook (отдача до 85 Вт). Новый высокоскоростной интерфейс Thunderbolt позволяет передавать потоки данных по протоколу DisplayPort и PCI Express.

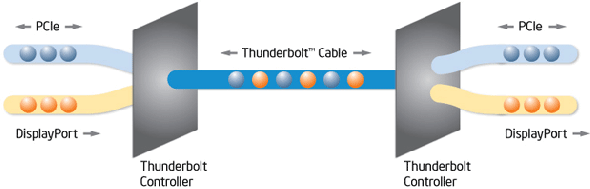

Thunderbolt

То есть один кабель Thunderbolt способен обслуживать несколько мониторов с DisplayPort и периферию, имеющую контроллер PCI Express. Подробнее про Thunderbolt можно почитать на сайте Apple и на сайте Intel. В данном мониторе Thunderbolt обслуживает собственно дисплей, три порта концентратора USB 2.0, встроенные громкоговорители, микрофон и HD-видеокамеру, порты FireWire 800 и Gigabit Ethernet. Thunderbolt поддерживает последовательное подключение — следующие в цепочке устройства с Thunderbolt можно подключать к порту Thunderbolt на задней панели монитора.

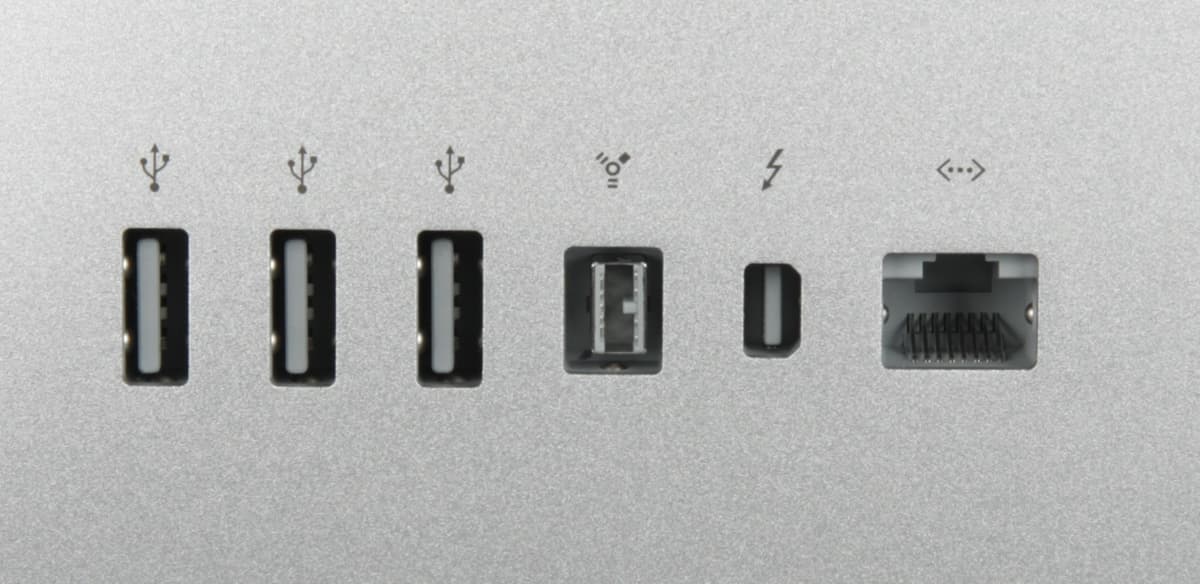

ЖК-монитор Apple Thunderbolt Display, разъемы

Также к этому порту допускается подключать мониторы с интерфейсом DisplayPort, но они будут уже последними в цепочке устройств с Thunderbolt. К сожалению, полной обратной совместимости с DisplayPort нет — монитор Apple Thunderbolt Display при подключении к порту DisplayPort не работает.

Монитор автоматически включается при подаче видеосигнала, и отключается, когда сигнал пропадает. Вся встроенная в монитор периферия готова к использованию при подключении к новым компьютерам Apple с портом Thunderbolt и современной Mac OS на борту.

Звук для встроенных в монитор громкоговорителей очень хороший. Частоты есть от высокочастотного до среднего низкочастотного диапазона, стереоэффект присутствует, искажения незначительные. Громкости достаточно для озвучивания небольшого помещения, а не только для индивидуального просмотра кино в непосредственной близости от экрана. Тем не менее, для долговременного прослушивания музыки встроенная акустика не очень подходит, так как ей не выдержать конкуренции с внешней и даже не очень дорогой системой.

Яркость монитора регулируется функциональными кнопками на клавиатуре и из панели свойств, где можно включить режим с автоматической подстройкой яркости в зависимости от уровня внешней освещенности. Для коррекции цветопередачи нужно активировать цветовой профиль, который можно создать самому и безо всяких приборов с помощью программного «мастера», состоящего из нескольких этапов.

Так как наш аппаратно-программный комплекс рассчитан на работу с ОС семейства Windows, то пришлось на MacBook Air устанавливать Windows 7. ПО Boot Camp, призванное облегчить этот процесс, не поддерживает установку Windows 7 с USB-носителей, а внешнего привода DVD у нас не оказалось. Пришлось ставить Windows 7 вместо OS X. Пакет драйверов Boot Camp обеспечил работу всей дополнительной периферии в мониторе, кроме датчика освещенности — установка соответствующей галочки в контрольной панели Boot Camp не приводила к ожидаемым результатам, работала только ручная установка уровня яркости. Сетевой интерфейс, видеокамеру и микрофон мы тщательно не тестировали (все это на первый взгляд работало), но небольшие проблемы со звуком и с подключенной к порту USB на задней панели монитора оптической мышью мы обнаружили — при использовании некоторых программ звук периодически прерывался, а курсор мыши на пару секунд замирал. Подключение мыши к порту на ноутбуке устранило вторую проблему, но не первую. Возможно, это связано с недостаточно хорошей оптимизацией драйверов для чуждой системы.

При работе монитора на максимальной яркости его корпус заметно греется (датчик от погодной станции показал температуру в 32° максимум), но не настолько, чтобы вызывать какие-либо опасения. В ходе тестов MacBook Air некоторое время работал от батареи, затем мы подключили его к разъему MagSafe на кабеле от монитора, и ноутбук стал заряжаться. Вот тут произошло то, чего мы не ожидали — через некоторое время монитор стал громко шуметь. Оказалось, что в нем включилась принудительная вентиляция, которая забирала воздух через правую часть решетки на нижней грани, и выдувала теплый воздух через левую часть решетки. Через несколько минут интенсивность вентиляции понизилась и уровень шума стал приемлемым, но даже после полной зарядки MacBook Air принудительная вентиляция не отключилась и через несколько часов работы. Впрочем, работа на максимальной яркости вряд ли является типичным случаем использования монитора, а на пониженной яркости принудительная вентиляция, скорее всего, не потребуется даже при питании MacBook Air от монитора.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

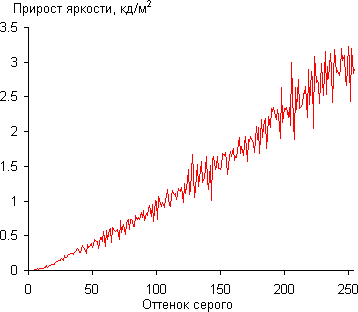

ЖК-монитор Apple Thunderbolt Display, дифференциальная гамма-кривая

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, начиная от черного:

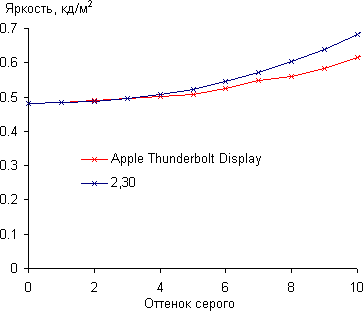

ЖК-монитор Apple Thunderbolt Display, гамма-кривая в темной области

Аппроксимация полученной гамма-кривой дала показатель 2,30, что немного выше стандартного значения в 2,2, т.е. по умолчанию монитор показывает чуть-чуть темнее. При этом аппроксимирующая показательная функция практически совпадает с реальной гамма-кривой:

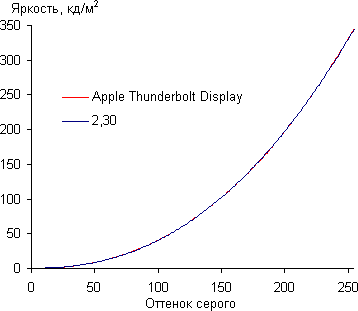

ЖК-монитор Apple Thunderbolt Display, гамма-кривая

Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ комплект программ Argyll CMS (1.3.4).

Цветовой охват очень близок к sRGB:

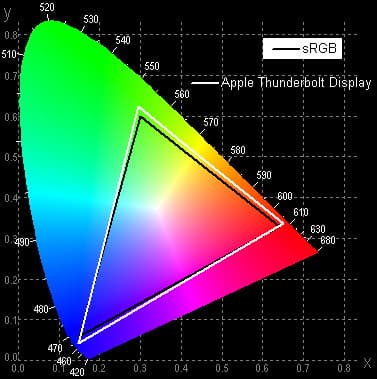

ЖК-монитор Apple Thunderbolt Display, цветовой охват

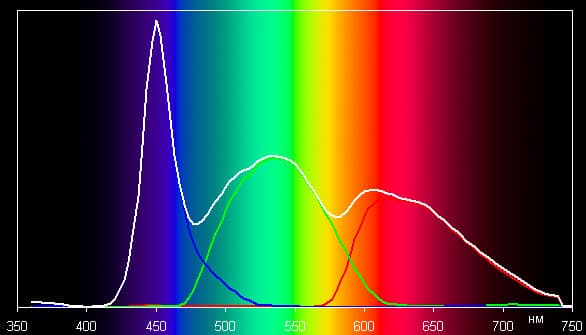

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

ЖК-монитор Apple Thunderbolt Display, спектр

Компоненты основных цветов имеют характерный для устройств со светодиодными источниками света унимодальный вид. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела параметр ΔE) до и после калибровки с помощью Argyll CMS. Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.

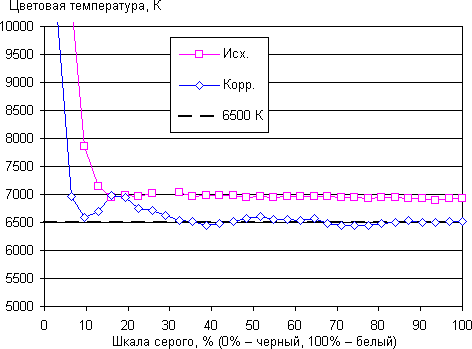

ЖК-монитор Apple Thunderbolt Display, CCT

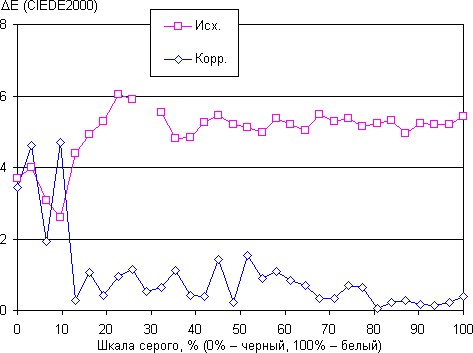

ЖК-монитор Apple Thunderbolt Display, ΔE

Видно, что исходно цветовая температура точки белого немного выше стандартных 6500 К, а ΔE на большей части шкалы серого выше 4. Калибровка привела цветопередачу в очень близкое к идеалу состояние. Однако так как подстройка цветов производилась с помощью редактирования таблицы соответствий (LUT) в видеокарте, а для монитора заявлена поддержка только 8 бит на цвет, то такая калибровка неизбежно в той или иной степени приводит к уменьшению количества отображаемых цветов. Проверить так ли это хотя бы на шкале серого мы не смогли, так как в режиме DirectDraw, в котором выводятся тестовые шаблоны в нашей программе, механизм корректировки с помощью LUT отключался.

Измерение равномерности черного и белого полей, яркости и энергопотребления

При измерении равномерности белого и черного полей датчик яркости последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,47 кд/м² −10,2 8,3
Яркость белого поля 331 кд/м² −3,2 5,3
Контрастность 702:1 −10,2 9,4

Аппаратные измерения показали великолепную равномерность белого поля и очень хорошую равномерность черного поля и контрастности. Визуально ни на черном, ни тем более на белом поле нет какой-либо значимой неравномерности. Для подтверждения этого приведем фотографию черного поля:

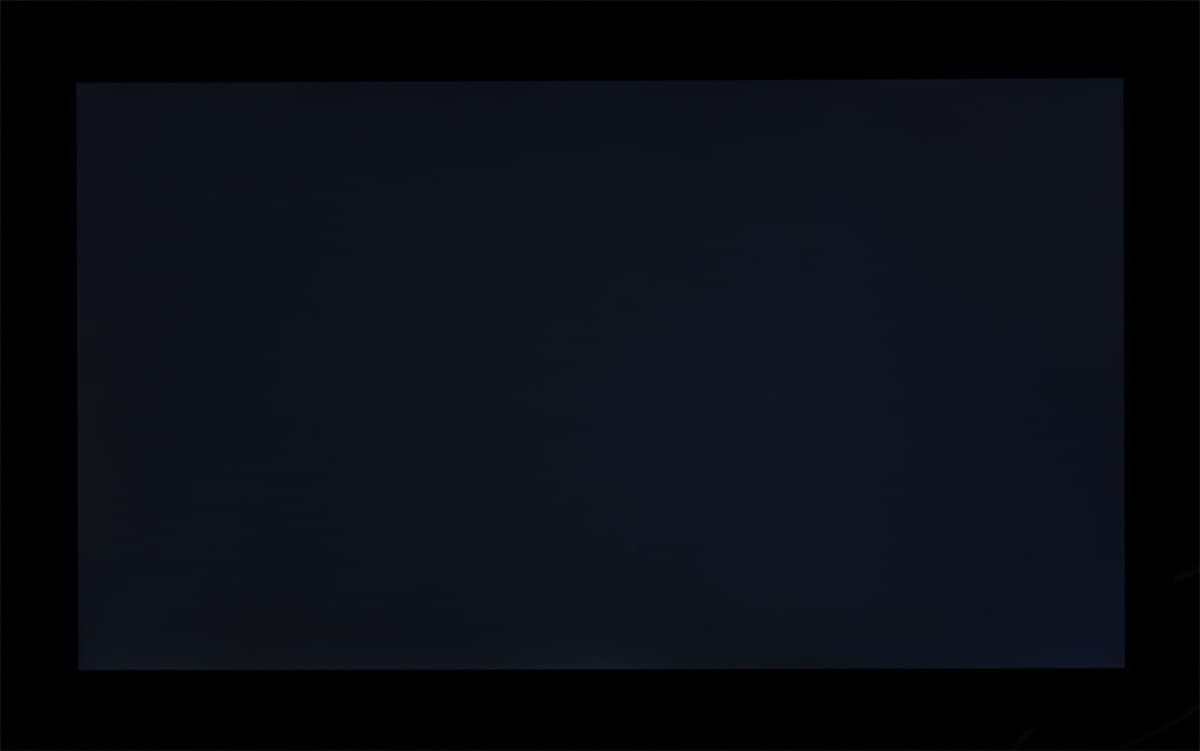

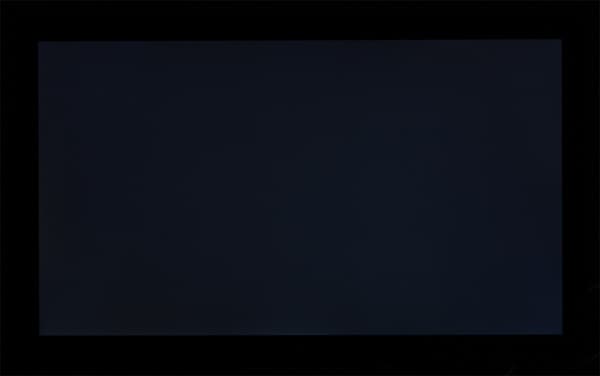

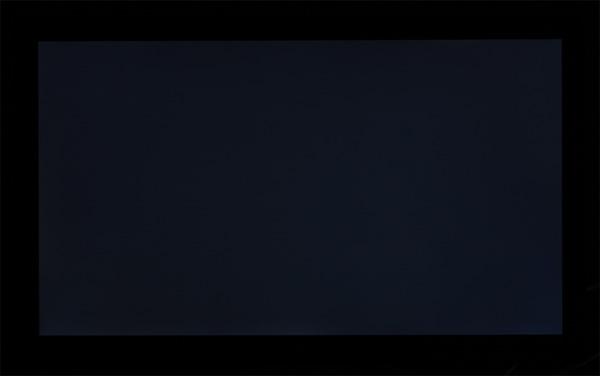

ЖК-монитор Apple Thunderbolt Display, черное поле

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 345 112
80 184 73
60 100 53
40 47 40
20 20 33
0 2,2 30

В режиме ожидание монитор потребляет 0,8 Вт, при работе на максимальной яркости и при питании (без зарядки) MacBook Air (тоже на максимальной яркости) от монитора потребление составило 124 Вт.

При уменьшении яркости меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в очень широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцание подсветки не видно. Видимо, управление яркостью светодиодной подсветки реализовано без использования широтно-импульсной модуляции (или она сглажена). Графики ниже демонстрирую зависимость яркости от времени при различных значениях настройки Яркость в окне 20 мс:

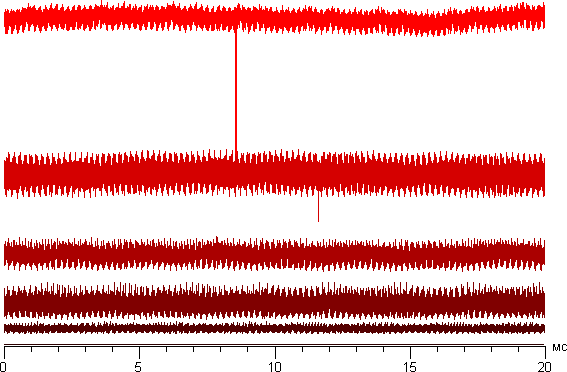

ЖК-монитор Apple Thunderbolt Display, подсветка

Различимая на графиках высокочастотная модуляция с небольшой амплитудой и периодические узкие провалы яркости никак не могут вызывать видимое мерцание подсветки.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 14,0 мс (8,1 мс вкл. + 5,9 мс выкл.). Переходы между полутонами происходят в среднем за 18,4 мс в сумме. Никакого разгона матрицы нет.

Задержку вывода изображения относительно ЭЛТ-монитора мы определить не имели никакой возможности, так как для подключения по VGA у нас не было соответствующего переходника (да и с ним было бы непонятно, задержку чего мы бы получали). Вместо этого мы определили полную задержку вывода от переключения страниц видеобуфера до вывода страницы на экран. Эта задержка оказалась равной 12 мс, что практически не ощутимо.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор Apple Thunderbolt Display, углы обзора в вертикальной плоскости ЖК-монитор Apple Thunderbolt Display, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор Apple Thunderbolt Display, углы обзора по диагонали ЖК-монитор Apple Thunderbolt Display, яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор Apple Thunderbolt Display, контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −34/35
Горизонтальное −45/44
Диагональное −40/42

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 60-70 см, то черное поле по углам уже будет заметно светлее, чем в центре. Светлее, но без выраженного оттенка, скорее нейтрально серым. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только при отклонении по диагонали приближается к отметке 10:1 и пересекает ее при 79° при отклонении вправо и вверх.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор Apple Thunderbolt Display, сдвиг цвета в вертикальной плоскостиЖК-монитор Apple Thunderbolt Display, сдвиг цвета в горизонтальной плоскости

ЖК-монитор Apple Thunderbolt Display, сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение дельта ΔE.

Из графиков следует, что по всем направлениям сдвиг цвета минимальный, за исключением светло-синего при отклонении по вертикали и синих оттенков при диагональном отклонении. В целом, по характеру изменения изображения при отклонении от перпендикуляра к экрану матрицу этого монитора можно отнести к типичному представителю современных матриц типа IPS.

Выводы

По основным своим функциям Apple Thunderbolt Display мало чем отличается от протестированного ранее Apple LED Cinema Display, разве что исходная гамма-кривая стала ближе к стандартной. Поэтому основной вывод тот же — монитор идеально подходит для просмотра кино, общения по Сети (встроенная видеокамера и микрофон), работы в офисных программах (высокое разрешение) с фоновым прослушиванием музыки (встроенная акустика), для игр (не самая медленная матрица и низкая задержка вывода) и т.п. и т.д. Главная инновация заключается в новом интерфейсе Thunderbolt, значительно расширяющем и без того богатую функциональность монитора. Впрочем, этот интерфейс является и существенным ограничением: если предыдущий Apple LED Cinema Display можно было использовать совместно с любым компьютером, оснащенным интерфейсом DisplayPort (или DVI через переходник), то Apple Thunderbolt Display нужно подключать именно к порту Thunderbolt, что на настоящий момент фактически означает использование только новых моделей компьютеров Apple.

Достоинства:

  • Отличное качество изображения
  • Великолепный дизайн и хорошая эргономичность
  • Высокоскоростной интерфейс Thunderbolt
  • Встроенные громкоговорители, микрофон, HD-видеокамера, концентратор на 3 порта USB, порты FireWire 800 и Gigabit Ethernet, а также выход Thunderbolt
  • Хорошее качество встроенной акустической системы
  • Регулировка яркости подсветки в широких пределах, в том числе по датчику освещенности
  • Отсутствие мерцания подсветки на пониженной яркости
  • Разъем MagSafe для зарядки MacBook

Недостатки:

  • Один видеовход
  • Несъемный и относительно короткий интерфейсный кабель
